Poêle à bois
MODENA
Référence 6175 44
Poêle MODENA Référence : 6175 44
LC le 10/05/2007 Page 1 sur 5
Page 2
562
179
508
764
741
Puissance nominale
12 kW
Rendement
72.7 %
Taux de CO%
0.295 %
T° fumées
327 °C
Mode de fonctionnement
Continu
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
10.3 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
170 kg
Raccordement au conduit de fumée par la buse
située sur le dessus et à l’arrière de l’appareil
diamètre 150 mm
largeur utile pour le chargement des bûches
50 cm - Chargement façade
Encombrement
h 736 mm
lg 764 mm
prof 444 mm
Dimensions de la porte
h 559 mm
lg 650 mm
Vision du feu
h 380 mm
lg 527 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Poêle MODENA Référence : 6175 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
LC le 10/05/2007 Page 2 sur 5
Page 3

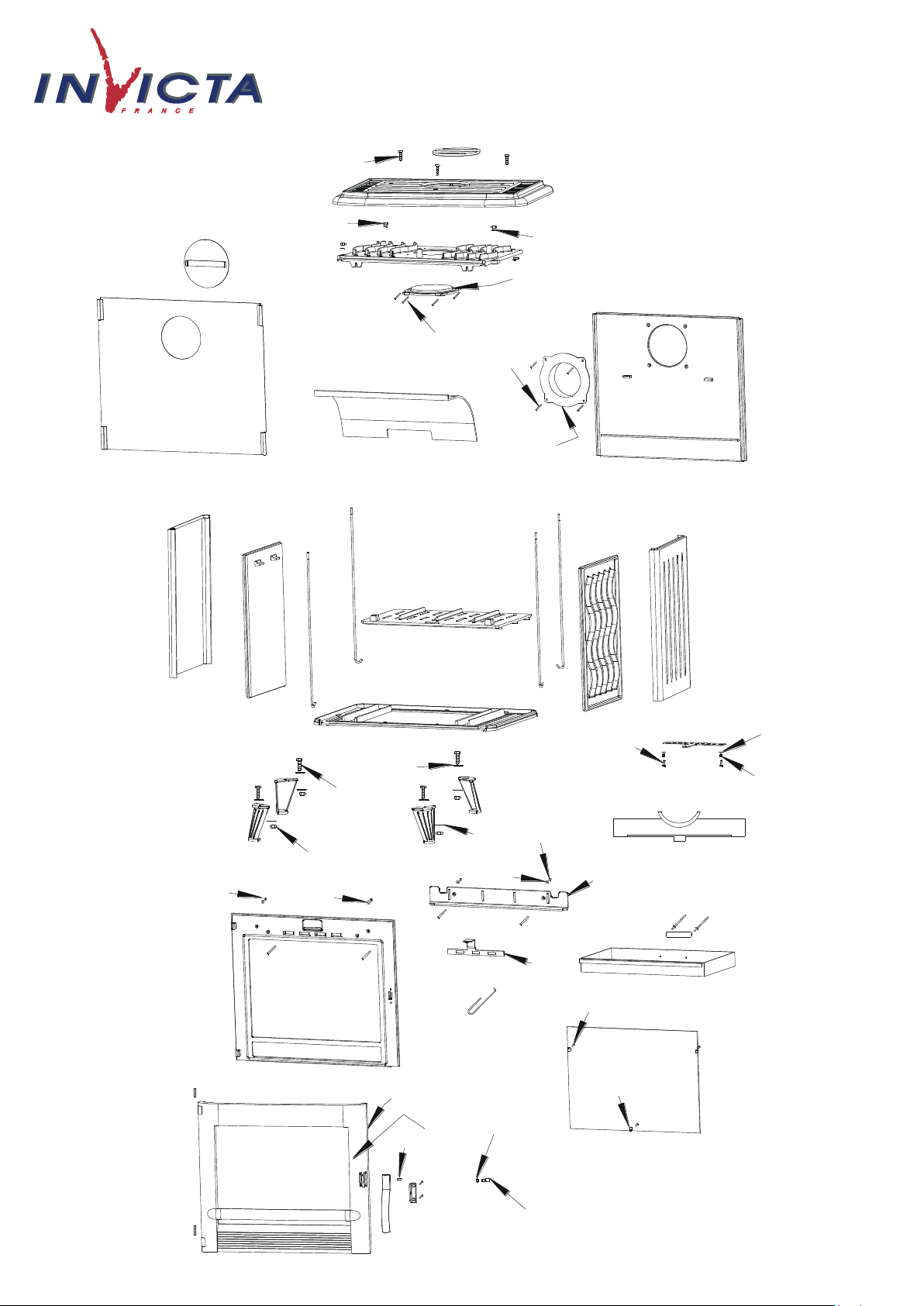

49
47
51
22
28
20
17
15
16
17
19
12
9
9
7
6
5
4
2
18
14
10
11
3
1
38
45
4
38
31
27
23
44
5
45
26
32
33
37
34
36
13
29
30
8
21
25
24
4
35
8
42
4
5
4343
50
46
40
39
41
48
48
Poêle MODENA Référence : 6175 44
LC le 10/05/2007 Page 3 sur 5
Page 4
Repère
Nbr
Désignation
Référence
1
1
Tampon
FB61 0375
2
3
Vis bombée hexagonale creuse de 6x40
AV 8686400
3
1
Dessus
FB61 0374
4
10
Rondelles de 6
AV 4100060
5
8
Ecrous Ø 6
AV 7100060
6
1
Avaloir
FB61 0354
7
1
Tampon de buse
FB61 0272
8
2
Joint thermocorde Ø5 de 0,566 mètres
AI 303005
9
8
Vis à tête fraisée pozy de 6x20
AV 8656200
10
1
Rondelle
AT 610161A
11
1
Tôle de fond
AT 610160A
12
1
Déflecteur
FB61 0356
13
1
Buse Ø150mm
FB61 0271
14
1
Fond
FB61 0353
15
1
Côté extérieur gauche
FB61 0373
16
1
Côté extérieur droit
FB61 0372
17
2
Côtés
FB61 0352
18
4
Tirants
AS 610100A
19
1
Grille
FB61 0355
20
1
Socle
FB61 0350
21
1
Registre cendrier
AT 700171A
22
4
Ecrous Ø8
AV 7100080
23
4
Rondelles de 8
AV 4100080
24
2
Ressorts registre cendrier
AS 700230A
25
2
Vis à tête hexagonale de 6x20
AV 8406200
26
1
Chenet
FB61 0377
27
4
Pieds
FB61 0371
28
4
Vis à tête hexagonale de 8x30
AV 8408300
29
1
Registre d’air secondaire
AT 610133A
30
1
Guide d’air
FB61 0363
31
2
Rivets de 3x8
AV 5203080
32
1
Plaque signalétique
PS 617544
33
1
Tiroir cendrier
AT 610101A
34
3
Vis à tête cylindrique pozy de 4x8
AV 8644080
35
3
Attaches de vitre
AS 700262
36
1
Vitre
AX 606174
37
1
Porte
FB61 0370
38
2
Goupille cannelée 6x40
AV 6306400
39
1
Support d’excentrique
AT 610162A
40
1
Goupille cannelée de 6x20
AV 6306200
41
1
Poignée de porte
FB61 0376
42
1
Joint thermocorde Ø8 de 2,1 mètres
AI 303008
43
2
Vis fraisée hexagonale creuse de 6x30
AV 8636300
44
1
Façade
FB61 0351
45
2
Vis fraisée hexagonale creuse de 6x40
AV 8636400
46
4
Rondelle eventail de 8
AV 4150080
47
1
Axe excentrique
AS 700263B
48
2
Vis à tête fraisée de 6x10
AV 8606100
49
1
Ecrou bas Ø6
AV 7130060
50
1
Joint plat autocollant de 7x3 de 1.814 mètres
KAI 010080
51
1
Main froide
AS 800255
Poêle MODENA Référence : 6175 44
LC le 10/05/2007 Page 4 sur 5
Page 5
Poêle MODENA Référence : 6175 44
Conseils d’utilisation :
Vérification avant mise en service.
Vérifier que la sole, qui assure l’étanchéité du fond du poêle est convenablement positionnée dans son logement
: elle doit assurer une fermeture parfaitement étanche.
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce
pour limiter ce désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
Allumage : Placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien
sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée
d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les
premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble
de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la
même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il
faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent
être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une
durée de 2 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois
de 4 kg, sous forme de 2 ½ bûches de bois dur refendues, renouvelée toutes les 60 minutes, avec le réglage
d’allure ouvert à 100 % . En ‘’Continu’’ la charge est portée à 11.5 kg en 3 bûches, pour un renouvellement
toutes les 2 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 11.5 kg
constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et
en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite en
fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui
peuvent être très chauds.
Registre de réglage d’allure : ce registre, situé au bas de l’appareil, est utilisé pour moduler l’allure de
l’appareil entre ‘’allure normale‘’ et la ‘’combustion lente’’.
Registre d’air secondaire : Ce registre, situé au dessus de l’appareil, doit rester ouvert pour obtenir un
fonctionnement performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si
les tirages sont plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être
partiellement refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus
agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure pour faire varier la
puissance de l’appareil.
LC le 10/05/2007 Page 5 sur 5
