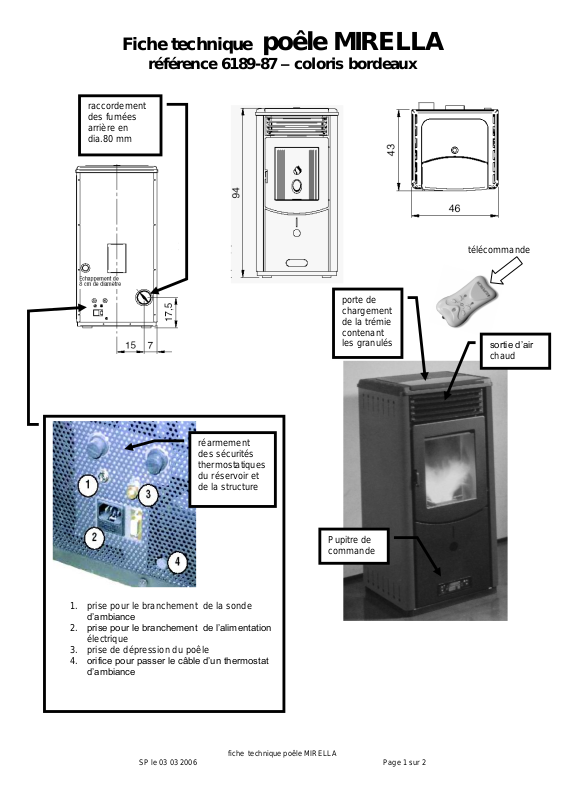

Fiche technique poêle MIRELLA
Pupitre de
commande
porte de
chargement
de la trémie
contenant
les granulés
sortie d’air
chaud
télécommande
1. prise pour le branchement de la sonde
d’ambiance
2. prise pour le branchement de l’alimentation
électrique
3. prise de dépression du poêle
4. orifice pour passer le câble d’un thermostat
d’ambiance
raccordement
des fumées
arrière en
dia.80 mm
réarmement
des sécurités
thermostatiques
du réservoir et
de la structure
référence 6189-87 – coloris bordeaux
SP le 03 03 2006 Page 1 sur 2
fiche technique poêle MIRELLA
caractéristiques techniques
consommation horaire (max / min)
kg/heure
1.4 / 0.75
puissance calorifique (max / min)
kW
5.5 / 2.5
rendement
%
> 80
tirage nécessaire
Pa
10 ÷ 15
Capacité du réservoir
kg / litre
15 / 23
tension & fréquence d’alimentation électrique
V / hertz
230 / 50
puissance électrique maximale absorbée
W
350
puissance électrique absorbée en régime maxi et mini
W
110 / 70
diamètre d’évacuation des fumées
mm
80
section d’arrivée d’air frais
cm²
100
poids net du poêle
kg
85
poids du poêle avec emballage
kg
95
dimension de l’emballage ( Px L x H )
mm
585 x 540x 1190
caractéristiques du combustible
Granulé de bois
longueur inférieure à 30mm
diamètre de 6 à 6.5 mm
taux d’humidité de 6% à 9%
données relevées en laboratoire avec un pouvoir calorifique des granulés de 5 kWh/kg
Installation type recommandée :
Raccordement en diamètre 80 mm par conduit de raccordement étanche sur cheminée conforme au DTU 24.1 pour l’utilisation du
combustible « bois » .
SP le 03 03 2006 Page 2 sur 2
