Poêle à bois MANA
référence 6143 44
Poêle à bois
MANA
Référence 6143 44
LC, le 31/05/2012 Page 1 sur 5
Poêle à bois MANA
référence 6143 44
Puissance nominale
8 kW
Rendement
77 %
Taux de CO%
0.08 %
Classement Flamme verte
Concentration de poussières rejetées à 13% d’O2
22 mg/Nm
3
T° fumées
333 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 25 cm
longueur maximale possible horizontalement : 35 cm
longueur maximale possible verticalement : 50 cm
Débit massique des fumées
7.3 g/s
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 40 cm
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la
température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 15 cm.
Masse de l’appareil
300 kg
Chambre de combustion
Avec système de post combustion
Raccordement au conduit de fumée par la buse
située sur le dessus ou l’arrière de l’appareil
Diamètre : 180 mm
Raccordement du circuit d’air comburant
diamètre 100 mm
Encombrement
h 1883 mm
lg 560 mm
prof 457 mm
Dimensions de la porte
h 900 mm
lg 560 mm
Vision du feu
h 560 mm
lg 370 mm
Plaque signalétique
rivetée à l’arrière du cendrier
AD 614244
Rehausse
Réf. P6141 44
Poêle MOAÏ
Réf. P6142 44
Notice particulière d’utilisation et d’installation
Cet appareil est constitué :
D’une part de l’appareil référence 6142 44 ( Poêle MOAÏ)
D’autre part de la réhausse référence 6141 44
Consulter attentivement ce complément notice particulière, la documentation 6142 44 ainsi que la notice générale également livrée avec l’appareil
Caractéristiques et performances en fonctionnement intermittent suivant EN 13240 :
Caractéristiques de construction :
LC, le 31/05/2012 Page 2 sur 5
Poêle à bois MANA
référence 6143 44
Laine de roche épaisseur 50 mm
Conductivité maxi 0.04W/m°C
Face aluminium côté intérieur.
Section total de l’entrée d’air 4 dm²
Section totale de la sortie d’air chaud 12
dm² mini
445
Largeur
d’encastrement
80
30
1883
Hauteur
d’encastrement
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
LC, le 31/05/2012 Page 3 sur 5
Poêle à bois MANA
référence 6143 44

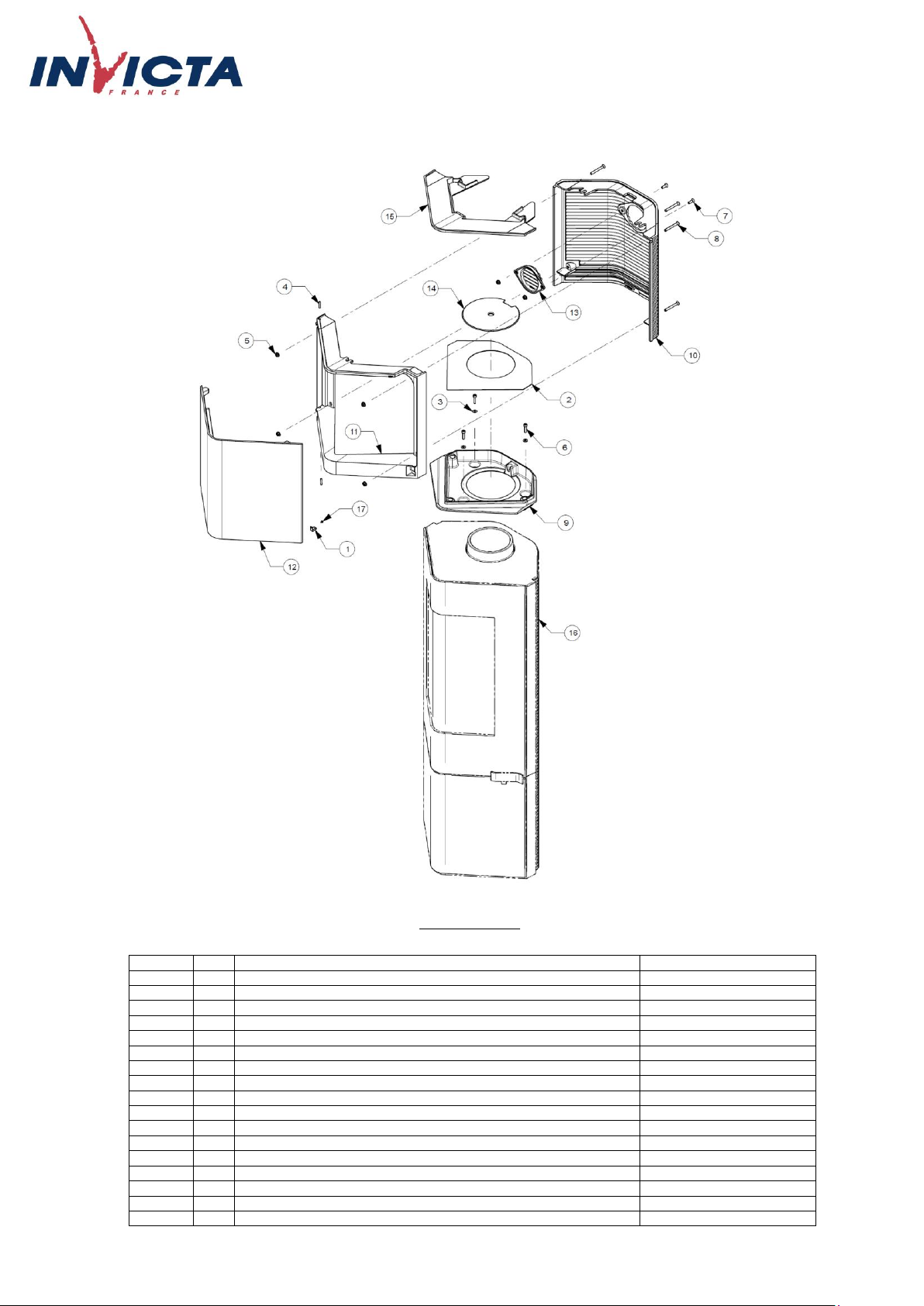

Vue éclatée
Repère
Nbr
Désignation
Référence
1
1
Lamelle de fermeture
AS610124A
2
1
Tôle de finition
AT610237A
3
3
Rondelle L M08
AV4110080
4
2
Goupille cannelée 6x30
AV6306300
5
6
Ecrou M08 frein
AV7220080
6
3
Vis tête cylindrique empreinte hexagonale creuse M8x20
AV8408200
7
2
Vis tête fraisée empreinte hexagonale creuse M8x25
AV8638250
8
4
Vis tête fraisée empreinte hexagonale creuse M8x60
AV8638600
9
1
Dessous rehausse
FB610900
10
1
Fond rehausse
FB610901
11
1
Façade rehausse
FB610902
12
1
Porte rehausse
FB610903
13
1
Tampon fond rehausse
FB610921
14
1
Tampon décoratif
FB610922
15
1
Dessus décoratif
FB610925
16
1
Poêle MOAÏ
P614244
17
1
Vis tête bombée empreinte hexagonale creuse M4x10
AV8684100
LC, le 31/05/2012 Page 4 sur 5
Poêle à bois MANA
référence 6143 44
1. Retirer le dessus décoratif.
2. Poser la rehausse.
3. Visser la rehausse.
4. Replacer la tôle décorative
ainsi que le tampon décoratif.

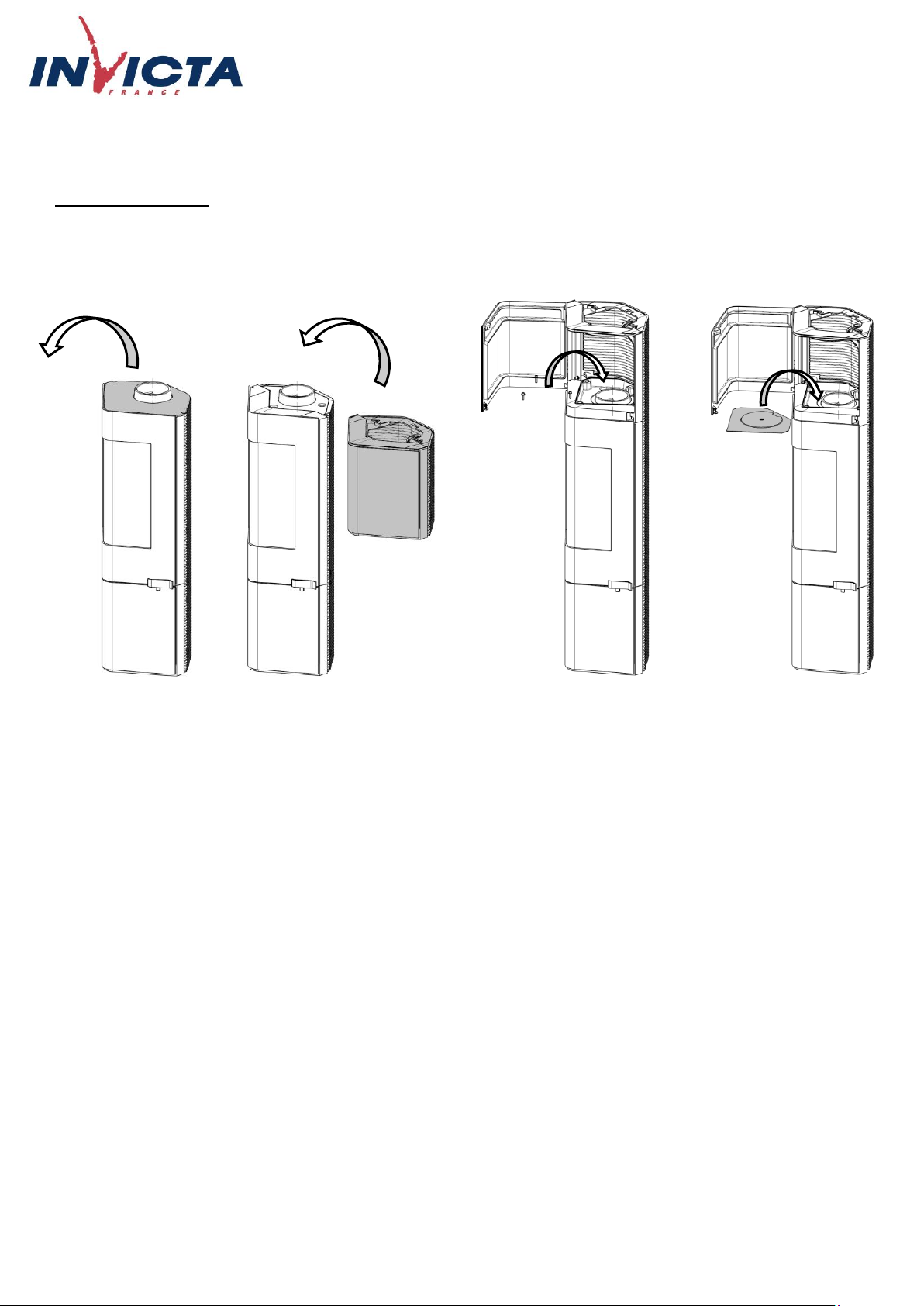

MONTAGE DU MANA
Retirer le dessus décoratif du poêle MOAI. Poser la rehausse réf. P614144 sur le haut de l’appareil. Utiliser les 3 vis rep.6 et les 3 rondelles rep.3
pour fixer la rehausse. Mettre en place la tôle décorative et éventuellement le tampon si la sortie des fumées est installée sur le derrière de
l’appareil.
LC, le 31/05/2012 Page 5 sur 5
