Référence 6169 44
Poêle ILÔT Référence : 6169 44
LC, le 10/11/2011 Page 1 sur 10
AF616944
Puissance nominale
8 kW
Rendement
78 %
Taux de CO%
0.04 %
Concentration de poussières rejetées à
13% d’O2
20 mg/Nm
3
T° fumées
290 °C
Mode de fonctionnement
Intermittent
Combustible recommandé
Bois / bûches fendues de 25 cm
longueur maxi possible : 30 cm
Débit massique des fumées
7.9 g/s
Protection du sol : placer l’appareil sur une dalle en béton, épaisseur 45mm, recouverte d’une face réfléchissante côté appareil (plaque métallique type inox, ou face céramisée brillante), Distance minimale à respecter par rapport aux matériaux combustibles adjacents :
Latéral : 60 cm Arrière : 40 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
160 kg
Raccordement au conduit de fumée
Départ arrière - diamètre 150 mm
Raccordement du circuit d’air comburant par la
buse située en bas de l’appareil
diamètre 100 mm
Encombrement
h 715 mm
Lg 613 mm
prof 619 mm
Dimensions de la porte
h 612 mm
Lg 310 mm
Dimensions de la vitre
h 550 mm
lg 260 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Possibilité de raccordement de l’air comburant
Poêle ILÔT Référence : 6169 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale et le « Guide d’utilisation du poêle ILOT » , également livrés avec l’appareil.
Caractéristiques suivant EN 13240 :
Caractéristiques de construction :
LC, le 10/11/2011 Page 2 sur 10
AF616944
400 mm
600 mm
Mur arrière
Mur latéral
VUE DE DESSUS DE L’INSTALLATION DU POELE
400 mm
Mur arrière
Dalle en béton, épaisseur
45mm recouverte d’une
plaque réfléchissante côté appareil (plaque métallique type inox)
Plaque réfléchissante (type inox)
1220 mm
Poêle ILÔT Référence : 6169 44
INSTRUCTION POUR L’INSTALLATION DE L’APPAREIL.
Pour limiter l’échauffement des parois voisines du poêle à 65K (K = degrés Celsius au dessus de la température ambiante), il est nécessaire de respecter les distances minimales indiquées sur le schéma ci-dessous.
Si les parois avoisinantes sont en matériaux incombustible et ne se dégradent pas sous l’action de la chaleur (la température du mur pouvant atteindre 200 °C), ces dimensions peuvent être réduites à 150 mm.
LC, le 10/11/2011 Page 3 sur 10
AF616944
Poêle ILÔT Référence : 6169 44
LC, le 10/11/2011 Page 4 sur 10
AF616944

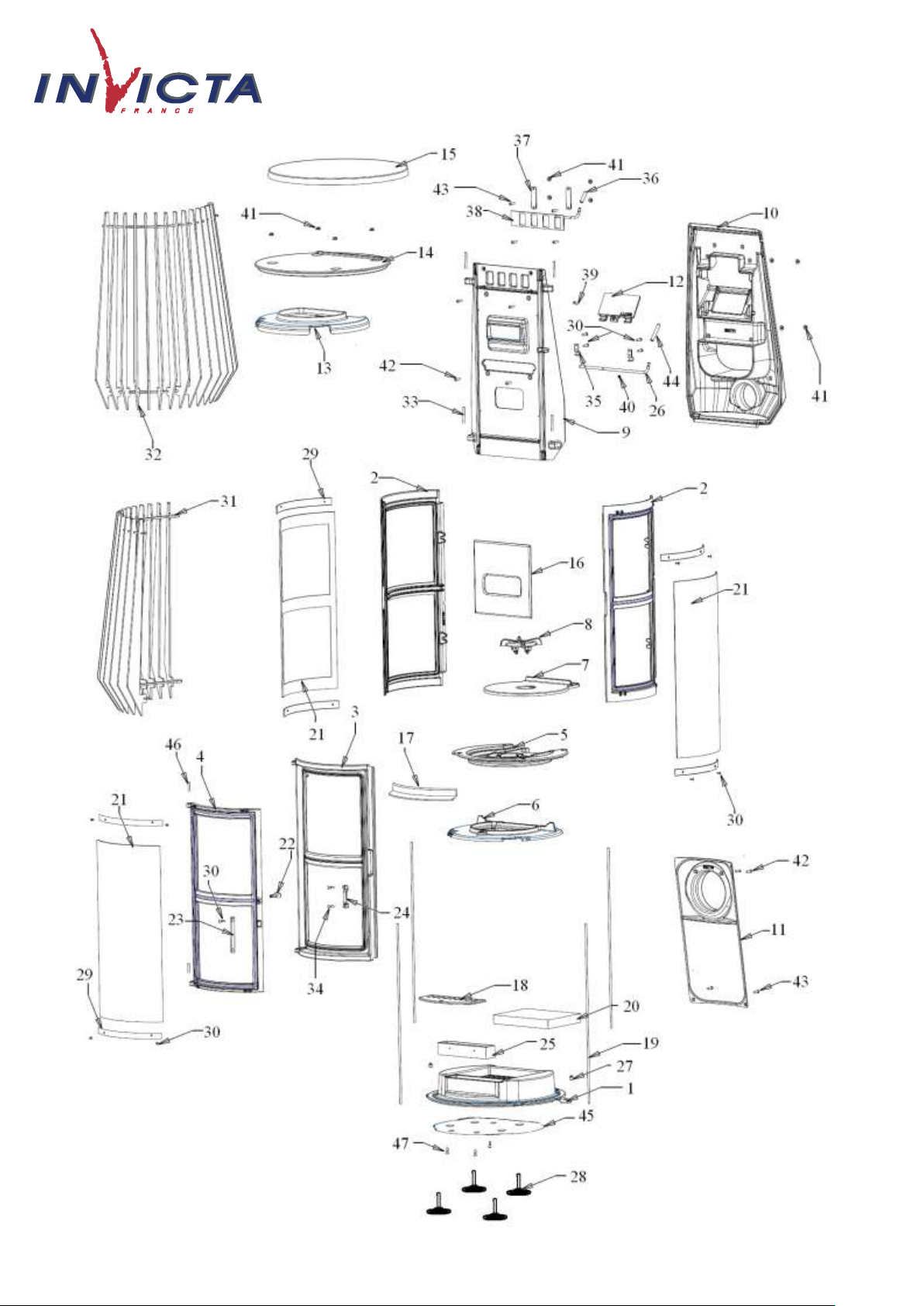

Repère
Nbr
Désignation
Référence
1
1
Socle
FB610770U
2
2
coté
FB610773J
3
1
Façade
FB610780U
4
1
Porte
FB610774U
5
1
Distributeur
FB610778B
6
1
Guide air
FB610786B
7
1
Sol foyère
FB610779B
8
1
Cache brûleur
FB610787B
9
1
Fond
FB610772U
10
1
Arrière
FB610771J
11
1
Trappe buse
FB610776B
12
1
Clapet
FB610777B
13
1
Déflecteur
FB610775B
14
1
Avaloir
FB610781B
15
1
Dessus
FB610782B
16
1
Taque supérieure
FB610785B
17
1
Chenet
FB610788B
18
1
Grille
FB610783B
19
4
tirants
AS610157A
20
1
Vermiculite
AI703120A
21
3
vitre
AX766169A
22
1
Mentonnet
AS610165A
23
1
Poignée
AT610204A
24
1
Fermoir
AT610205A
25
1
Cendrier
AT610208A
26
1
Tringlerie de clapet
AT610209A
27
2
Butée à bille
AS900101A
28
4
Pied réglable
AS610169
29
6
Barre de Clams
AT610210A
30
16
Vis bhc M4x10
AV8684100
31
1
Volet gauche
AS610167A
32
1
Volet droit
AS610166A
33
4
Goupille 6x40 cannelée
AV6306400
34
2
Vis FHC M5x12
AV8635120
35
2
Crochet de tringlerie
AT610141B
36
1
Bouton inox 65mm
AS700102A
37
2
Bride de registre
AT610207A
38
1
Registre primaire
AT610206A
39
1
Vis TH 5x12
AV8405120
40
1
Ecrou M5
AV7100050
41
15
Ecrou M6 embase
AV7220060
42
6
Vis fhc M6x50
AV8636500
43
7
Vis bhc M6x20
AV8686200
44
1
Bouton inox court
AS750120B
45
1
Ecran de sol
AT610211A
46
2
Goupilles 5x30
AV6305300
47
3
Vis TH 6x10
AV8406100
Poêle ILÔT Référence : 6169 44
LC, le 10/11/2011 Page 5 sur 10
AF616944

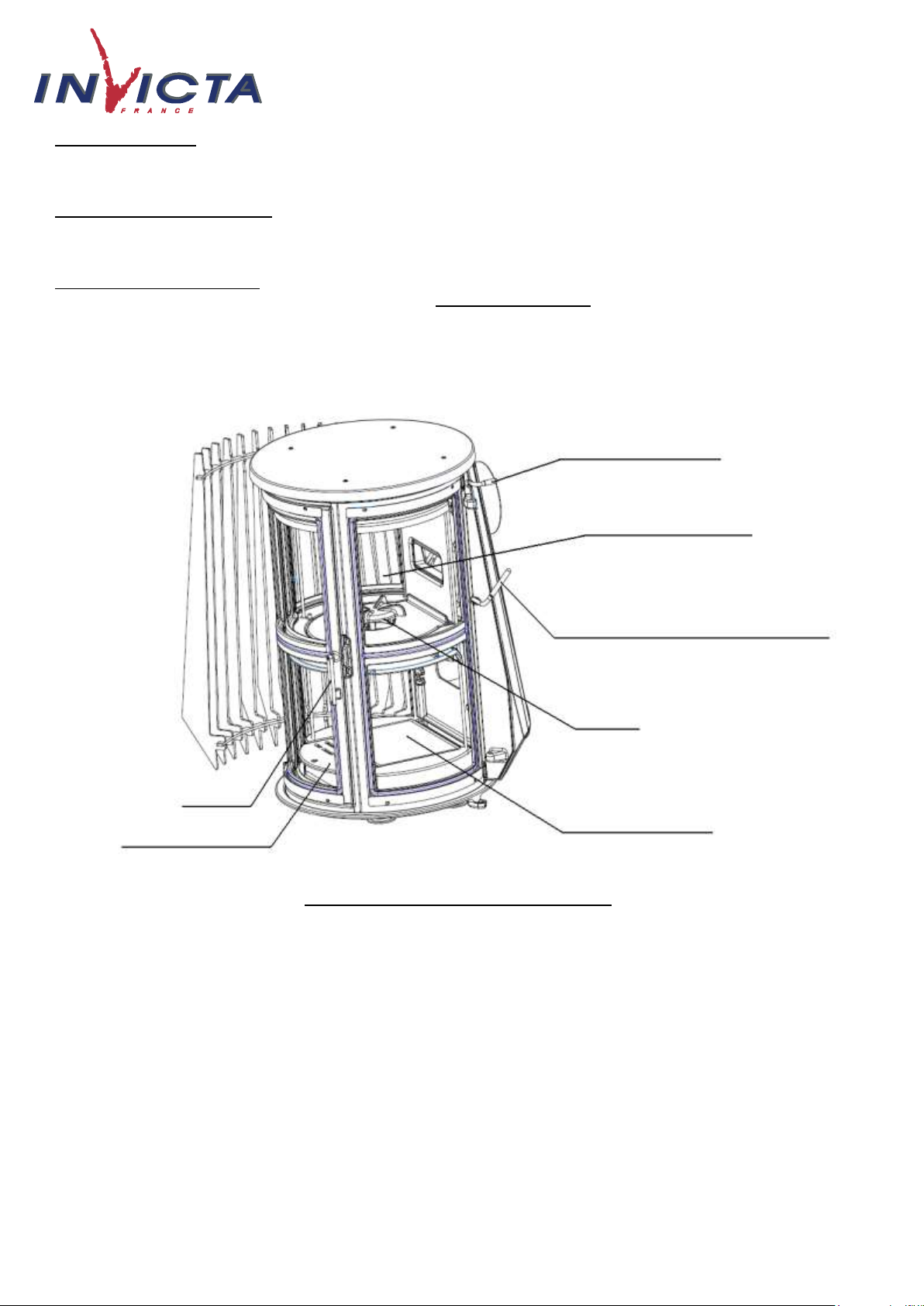

Schéma n°1 : Présentation de l’appareil
Brûleur
Poignée
Logement cendrier
Chambre inférieure
Commande dinversion de la combustion
Chambre supérieure
Registre d’air primaire
Poêle ILÔT Référence : 6169 44
TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR PÔÊLES A BOIS » fournie avec l’appareil.
CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être de 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage préconisé.
PRESENTATION DU POÊLE Le fonctionnement du poêle ILÔT est basé sur le principe de la combustion inversée :
Le combustible est chargé dans la chambre de combustion supérieure. A haute température, le bois libère des gaz combustibles qui, orientés vers le bas de l’appareil, vont s’embraser et former une
flamme descendante.
LC, le 10/11/2011 Page 6 sur 10
AF616944

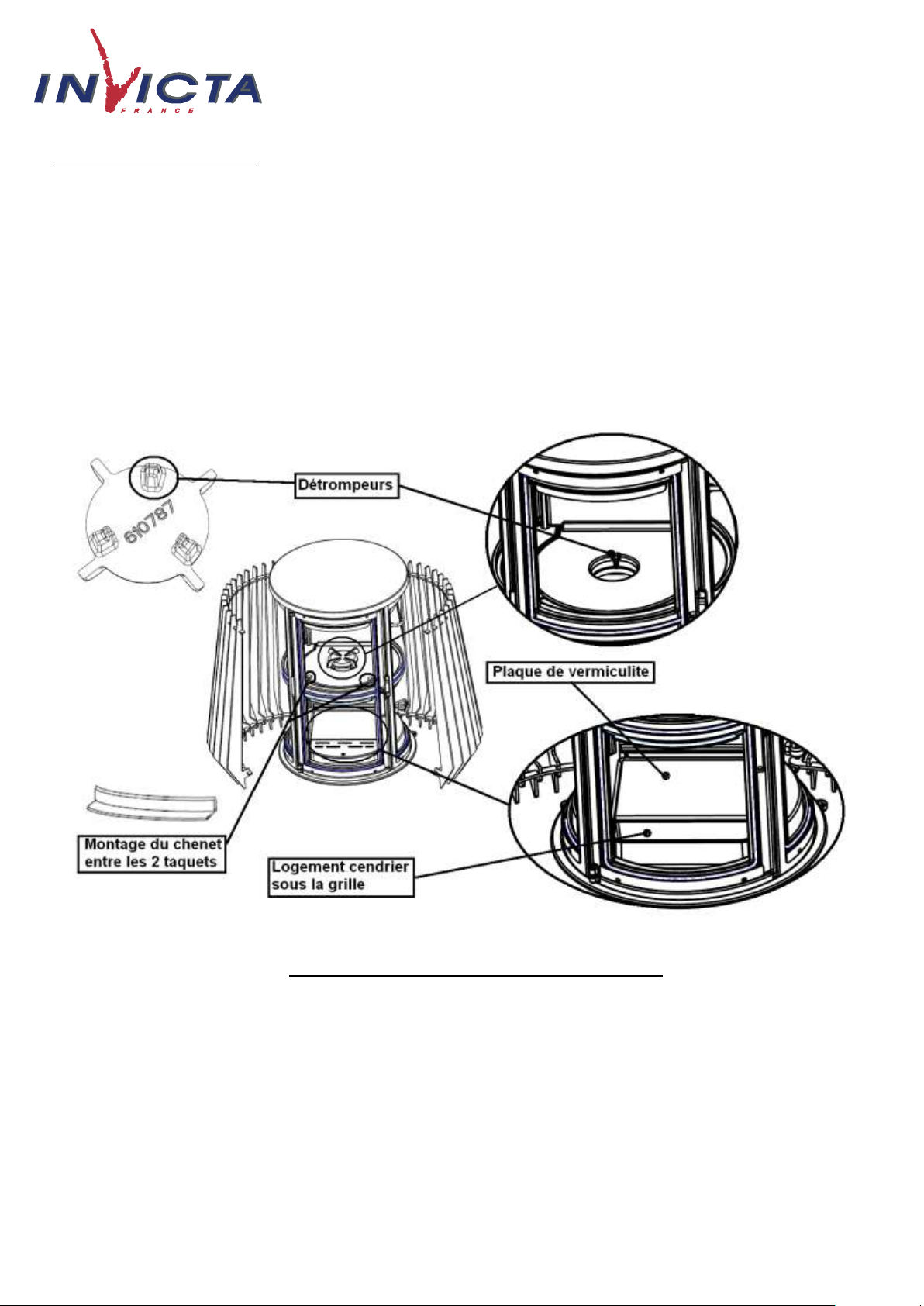

Schéma n°2 : mise en place des pièces amovibles
Poêle ILÔT Référence : 6169 44
CONSEILS D’UTILISATION Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe
(Hêtre, Charme, … – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte et les volets, utiliser le gant anti-chaleur. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.
Vérification avant mise en service.
o Vérifier que les pièces amovibles (brûleur, grille, plaque de vermiculite, …) soient convenablement positionnées tel qu’indiqué
schéma 2.
o Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce pour limiter ce
désagrément ou effectuer, avant l’installation, une première chauffe à l’extérieur de la maison.
LC, le 10/11/2011 Page 7 sur 10
AF616944

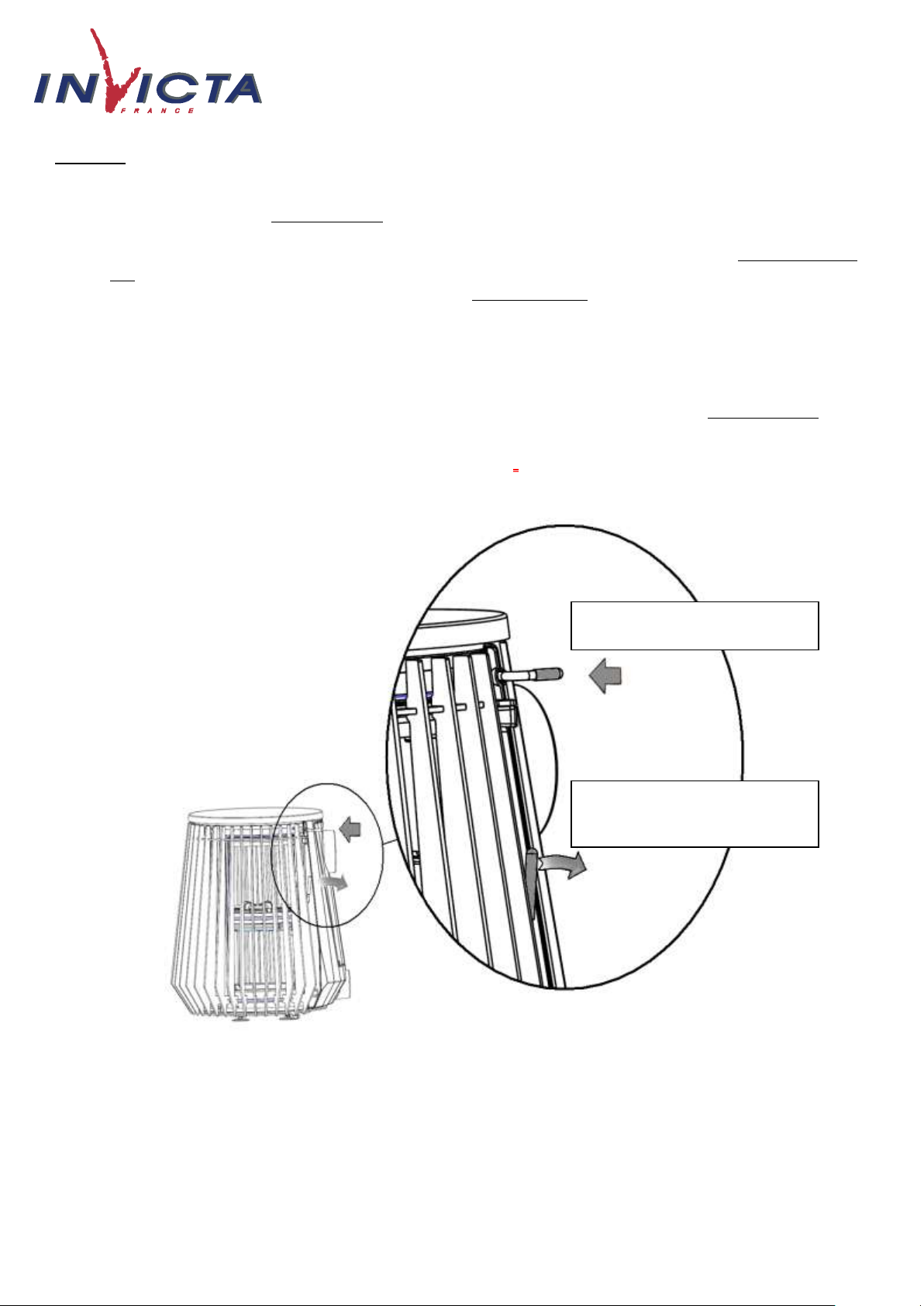

Commande d’inversion en position « allumage » : basculée en butée
vers l’arrière
Registre d’air primaire ouvert :
poussé dans le poêle
Poêle ILÔT Référence : 6169 44
Allumage :
- Mettre la commande d’inversion de la combustion en position « allumage » et ouvrir le registre d’air
primaire au maximum (voir schéma n°3).
- Ouvrir les volets décoratifs et la porte. Disposer du papier froissé (éviter le papier glacé) et du petit bois sec
(1 à 2 kg de petites branches bien sèches ou du bois fendu finement) à la base du brûleur (voir schémas n°4 et 5)
- Enflammer le papier et fermer la porte de l’appareil (voir schéma n° 6).
- Il est possible de laisser la porte entre-ouverte pour faciliter cette phase d’allumage, mais en maintenant
toujours l’appareil sous surveillance.
- Environs 15 minutes après l’allumage, ouvrir la porte et réorganiser la charge d’allumage pour l’obtention
d’une réserve de braises homogène.
- 20 à 30 minutes après l’allumage, basculer la commande d’inversion de la combustion en position «
combustion inversée ». Une flamme descendante se forme dans la chambre inférieure (voir schéma n°7).
- Si le foyer n’est pas assez chaud, il est possible que la combustion inversée ne se produise pas
immédiatement après l’étape précédente : Rebasculer la commande d’inversion de la combustion en position « allumage » et la maintenir ainsi le temps de préchauffer un peu plus l’appareil. Quelques minutes peuvent suffirent.
LC, le 10/11/2011 Page 8 sur 10
AF616944

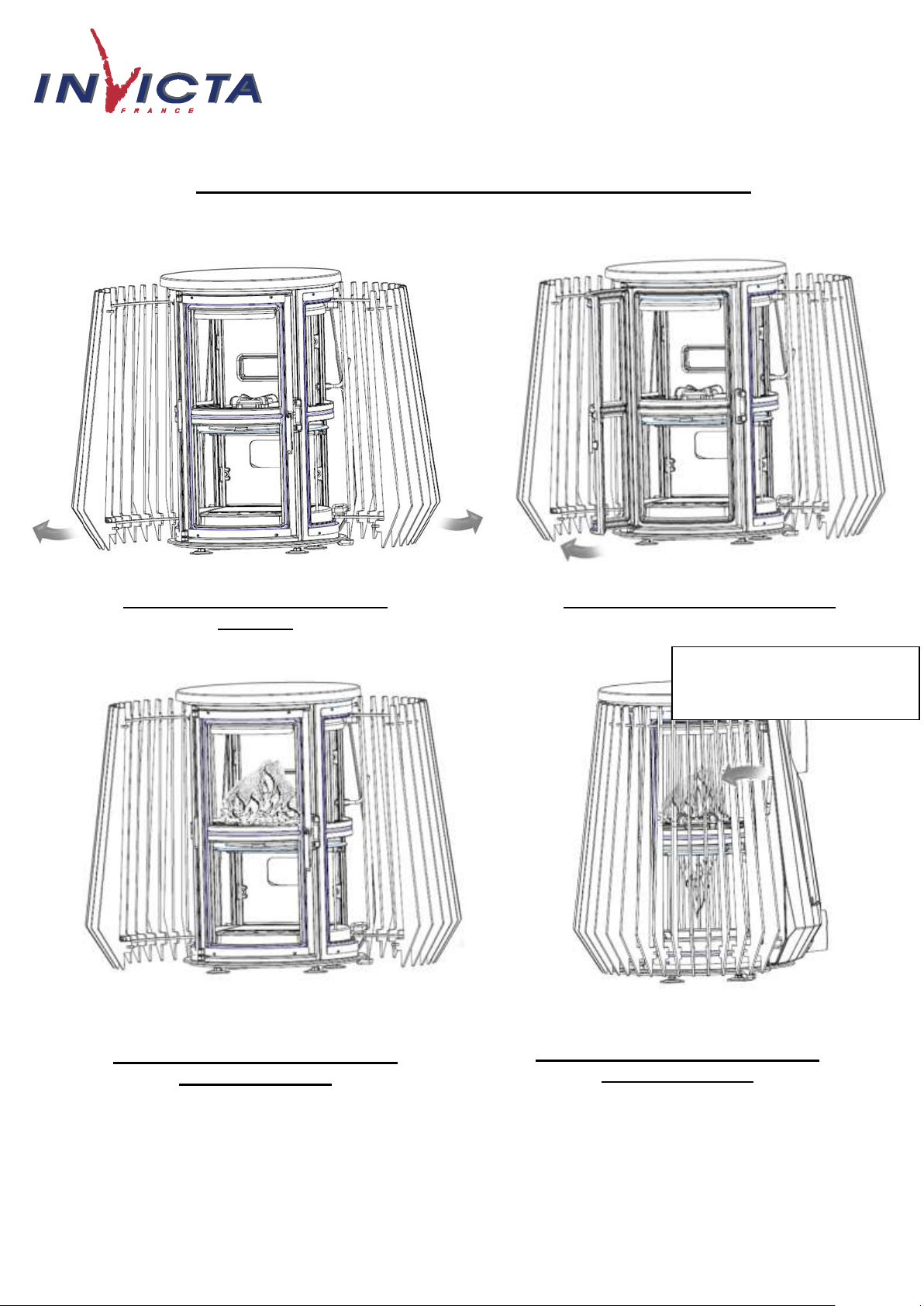

Schéma n°3 : Positions des organes de manœuvre en mode « allumage »
Schéma n°4 : Ouverture des volets
décoratifs
Schéma n°5 : Ouverture de la porte
Schéma n°6 : Allumage de l’appareil
(papier et petit bois)
Schéma n°7 : Allumage de l’appareil
(papier et petit bois)
Commande d’inversion en position
« inversée » : basculée en butée vers l’avant
Poêle ILÔT Référence : 6169 44
Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
LC, le 10/11/2011 Page 9 sur 10
AF616944
Poêle ILÔT Référence : 6169 44
Fonctionnement du poêle :
L’appareil fonctionne avec un rechargement toutes les ¾ d’heures, de petites quantités de bois. Ce mode de fonctionnement est particulièrement performant et respectueux de l’environnement.
La puissance nominale est obtenue sous un tirage de 12 Pa, avec une charge de bois de 2 kg, sous forme de 2 bûches de bois refendues (½ ou ¼ de bûches), renouvelée toutes les 45 minutes, avec le registre d’air primaire en position ouverture maximale.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni
exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme, la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et
d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant
par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors du poêle , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
- Ouverture de la porte :
Pour éviter le refoulement de fumée dans la pièce, toujours basculer la commande d’inversion de la combustion en position « allumage » avant d’ouvrir la porte du poêle (lors du rechargement ou pour
piquer/activer le feu).
Organes de réglages :
Utiliser systématiquement le gant anti-chaleur fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre d’air primaire: Situé à l’arrière et en haut de l’appareil (voir schéma n°1), ce registre est normalement
maintenu en position d’ouverture maximale. Il peut être progressivement refermé en cas de tirage trop important
de la cheminée (supérieur à 20 Pa).
Commande d’inversion de la combustion : Situé à l’arrière de l’appareil (voir schéma n°1), cette commande
permet de passer de la combustion dite « montante » à la combustion « inversée ».
Que ce soit pendant l’allumage ou en cours de fonctionnement à la Puissance nominale, basculer la commande d’inversion de la combustion en position « allumage » permet de relancer l’activité du poêle. Cette position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement.
L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.
Raccordement de l’air comburant :
l’appareil peut être raccordé à une arrivée directe d’air extérieur par l’intermédiaire de la busette dia. 100mm
située en bas, derrière l’appareil. (compatible VMC double flux, hydroréglable,…).
Entretien :
L’accès pour le nettoyage du circuit des fumées s’effectue :
o par la buse (après débranchement des conduits de raccordement). o et par l’orifice « départ fumées » situé dans la chambre inférieure.
A cette occasion, nettoyer également le circuit d’air étanche (à l’aspirateur) aux endroits suivants :
o Aspiration dans l’appareil dans l’arrivée ‘air comburant.
o Aspiration de l’espace annulaire du brûleur.
LC, le 10/11/2011 Page 10 sur 10
