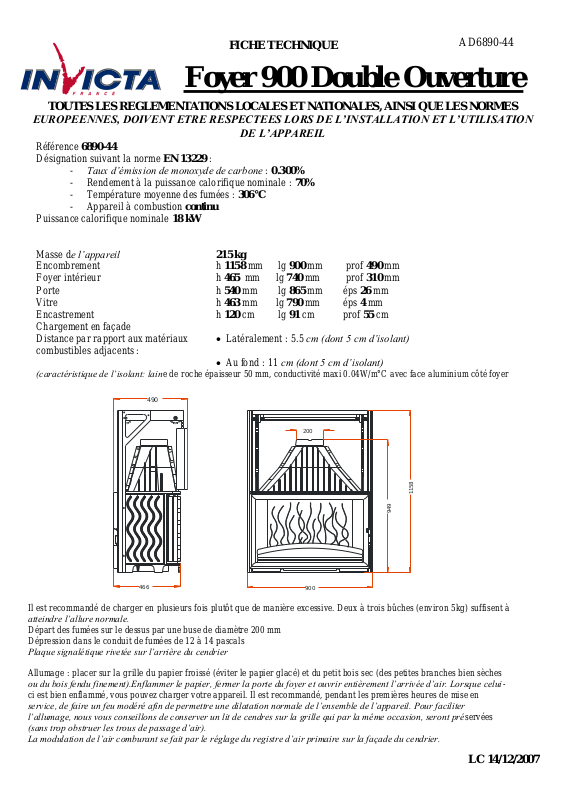

INVICTA FOYER 900 User Manual [fr]

Foyer 900 Double Ouverture

AD6890-44

FICHE TECHNIQUE

Référence 6890-44
Désignation suivant la norme EN 13229 :

- Taux d’émission de monoxyde de carbone : 0.300%

- Rendement à la puissance calorifique nominale : 70%

- Température moyenne des fumées : 306°C

- Appareil à combustion continu

Puissance calorifique nominale 18 kW

Masse de l’appareil

215 kg

Encombrement

h 1158 mm lg 900 mm prof 490 mm

Foyer intérieur

h 465 mm lg 740 mm prof 310 mm

Porte

h 540 mm lg 865 mm éps 26 mm

Vitre

h 463 mm lg 790 mm éps 4 mm

Encastrement

h 120 cm lg 91 cm prof 55 cm

Chargement en façade

Distance par rapport aux matériaux
combustibles adjacents :

Latéralement : 5.5 cm (dont 5 cm d’isolant)
Au fond : 11 cm (dont 5 cm d’isolant)

(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à
atteindre l’allure normale.
Départ des fumées sur le dessus par une buse de diamètre 200 mm
Dépression dans le conduit de fumées de 12 à 14 pascals
Plaque signalétique rivetée sur l’arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches
ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui­ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en

service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter

l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées
(sans trop obstruer les trous de passage d’air).
La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier.

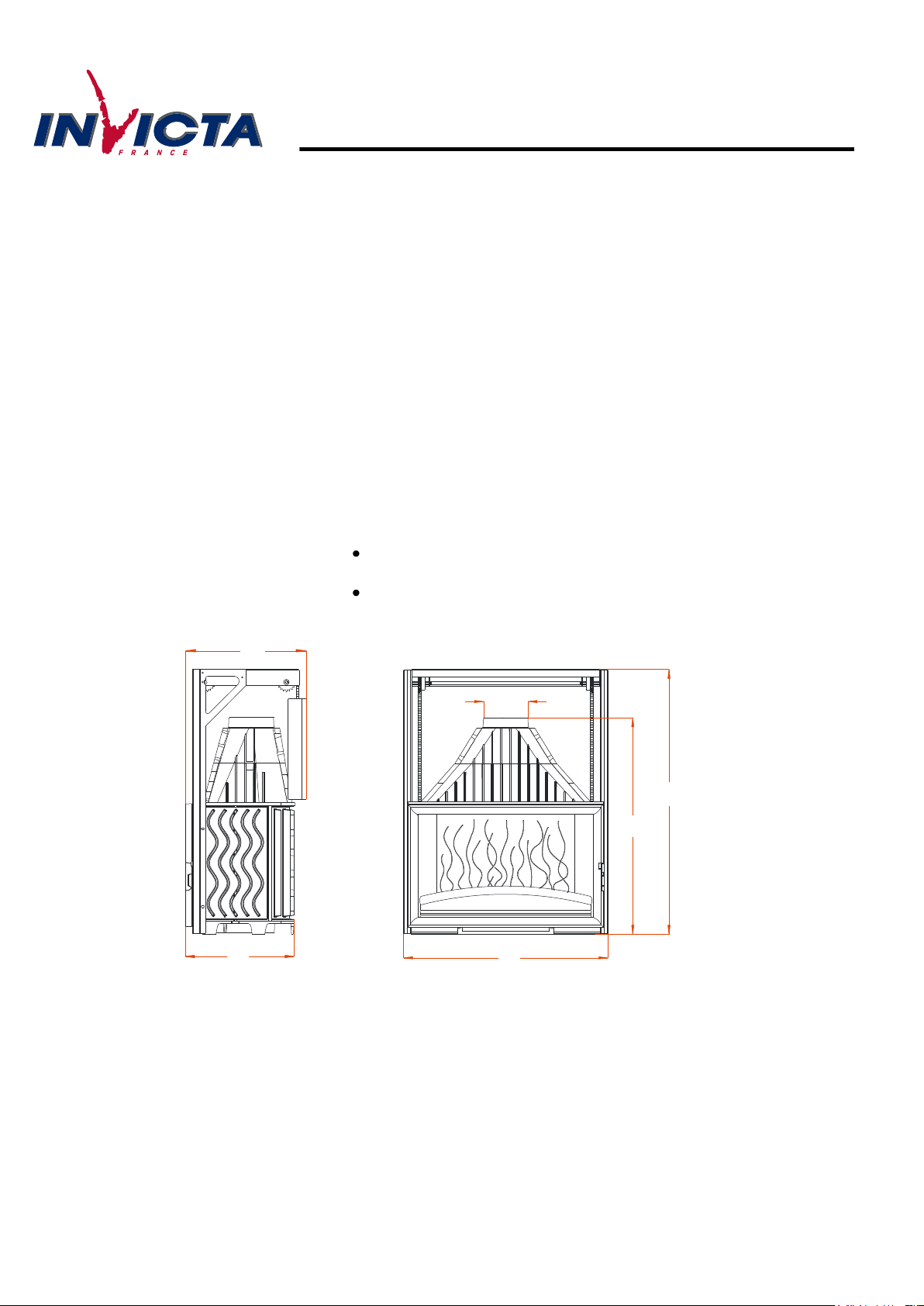

490

466

200

949

1158

900

TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES

EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION ET L’UTILISATION

DE L’APPAREIL

LC 14/12/2007

Foyer 900 Double Ouverture

AD6890-44

FICHE TECHNIQUE

49

48

40

13

27

26

27

26

49

48

44

43

42

46

30

29

23

32

34

35

36

37

38

31

31

24

25

28

33

39

41

4

3

12

4

3

19

20

21

18

17

16

15

14

9

10

11

10

5

8

6

1

7

2

3

4

22

49

45

47

4

3

LC 14/12/2007

Foyer 900 Double Ouverture

AD6890-44

FICHE TECHNIQUE

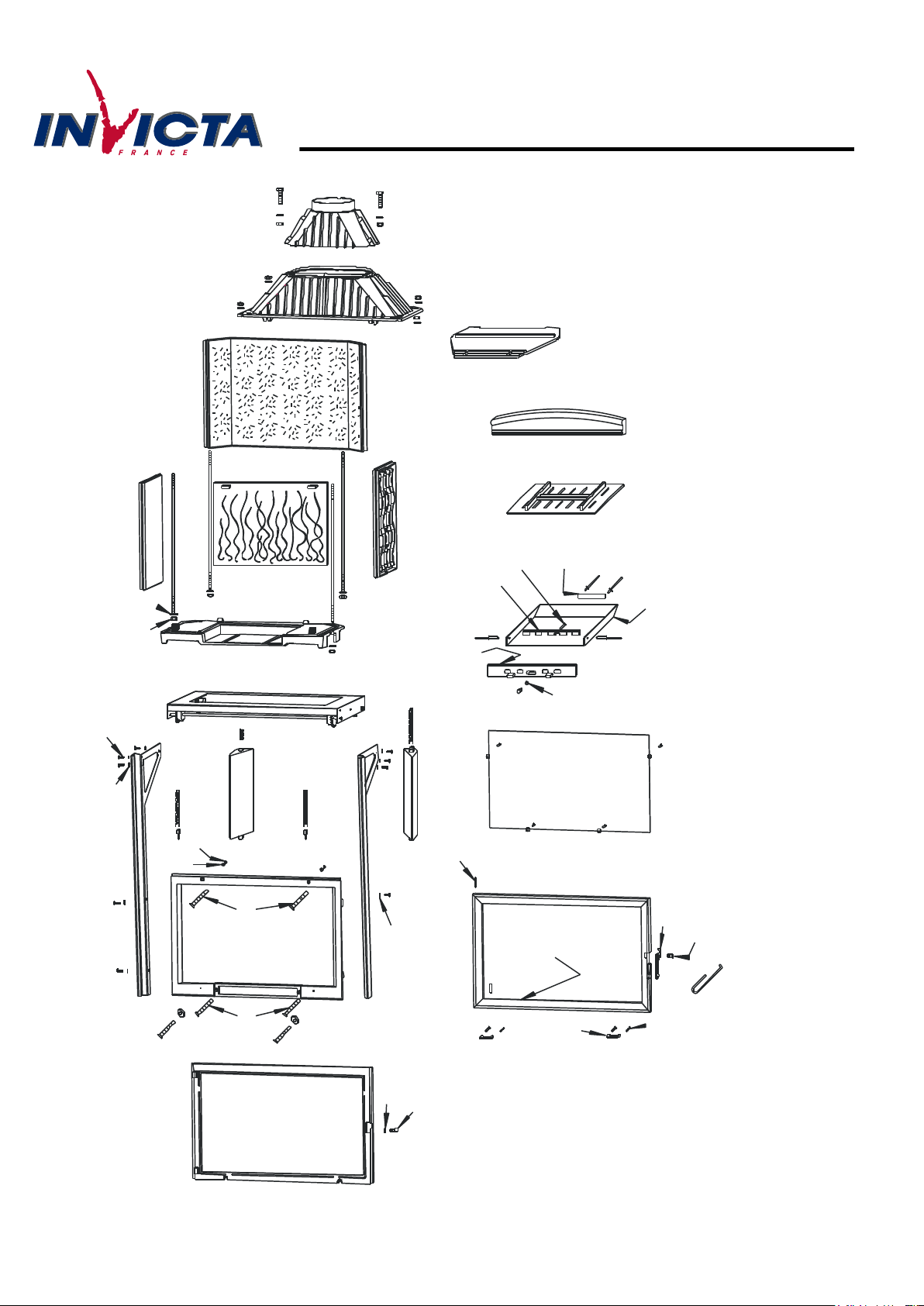

Repére

Nbr

DESIGNATION

Référence

1

1

Buse

FB60 800294

2

2

Vis tête hexagonale de 8x30

AV 8408300

3

12

Rondelle de 8

AV 4100080

4

12

Ecrou hexagonale de 8

AV 7100080

5

1

Avaloir

FB60 900102

6

1

Déflecteur

FB60 800295

7

1

Fond arrière

FB60 900101

8

1

Pare bûches

FB60 900110

9

1

Grille foyère

FB60 800854

10

2

Côté réversible

FB60 800327

11

1

Taque

FB60 900109

12

4

Tirant de 8 x 560

AS 800276A

13

1

Socle

FB60 900100

14

2

Rivet de 3x8

AV 5203080

15

1

Plaque signalétique

PS 689044

16

1

Vis tête cylindrique de 6x25

AV 8626250

17

1

Registre de réglage d’air

FB60 800835

18

2

Rivet de 5x16

AV 5205160

19

1

Tiroir cendrier

AT 800313D

20

1

Joint de cendrier 5, longueur 0,5 mètre

AI 303005

21

1

Façade cendrier

FB60 800836

22

1

Bouton de réglage d’air

AV 1113401

23

1

Façade fixe

FB60 900103

24

2

Vis tête fraisée de 8x40

AV 8638400

25

2

Vis tête fraisée de 8x30

AV 8638300

26

2

Ecrou bas de 8

AV 7130080

27

2

Vis poêlier de 8x30

AV 8508300

28

1

Façade relevable

FB60 900104

29

1

Ecrou bas de réglage fermeture

AV 7130060

30

1

Excentrique de réglage fermeture

AS 700253B

31

2

Axe de porte, goupille cannelée de 6x50

AV 6306500

32

1

Joint de porte 8, longueur 2,6 mètres

AI 303008

33

1

Porte

FB60 900108

34

1

Loquet d’ouverture et de fermeture de la porte

FB60 700883

35

1

Vis de fixation du loquet

AS 800251B

36

1

Crochet d’ouverture de la porte

AS 800255

37

4

Vis tête fraisée de 4x20

AV 8604200

38

2

Poignée de relevage de la porte

FB60 700198

39

1

Vitre

AX 126890A

40

4

Vis tête cylindrique de 4x8

AV 8644080

41

4

Attache de vitre

AS 700262

42

1

Montant gauche

AT 900102A

43

1

Montant droit

AT 900101A

44

2

Chaine longueur 1036 mm

AD 480100A

45

2

Chape réglage

AS 900100A

46

2

Contre-poids

FB60 900923

47

1

Pont de relevage

AT 900103A

48

10

Vis tête hexagonale de 6x16

AV 8406160

49

11

Rondelle de 6

AV 4100060

LC 14/12/2007

Foyer 900 Double Ouverture

AD6890-44

FICHE TECHNIQUE

CONSEILS D’INSTALLATION

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil.

TRES IMPORTANT

Ne jamais tenter de modifier l’appareil.
Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la
commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation.

 La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à

l’aide d’un manomètre.

 UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage.
 Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

Ne pas installer des matériaux inflammables à proximité.
Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle.
Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm².
La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

 Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes.

Arrêter la VMC pendant l’utilisation de l’appareil.

 UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe

(Hêtre, Charme, Chêne - le sapin et les résineux sont interdit).

 Ramoner votre conduit de cheminée au moins 2 fois par an.

CONSEILS D’UTILISATION

 IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR.
 IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES.
 La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la

chambre de combustion ouverte. Ne pas surchauffer l’appareil.

 Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil.
 Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet.
 Ne pas manœuvrer la porte brusquement

POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE

 Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la

porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer
légèrement sur les deux poignées afin d’assurer une bonne étanchéité.

 Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

CONSEILS D’ENTRETIEN

 Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en

le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm.

 Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre

afin de créer une lame d’air sur tout le pourtour.

 Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur,

celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850).

 Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints

appropriés.

 Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est

nécessaire.

SECURITE

 Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation.
 Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même

pour les vêtements éventuellement mis à sécher devant le foyer.

 Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher.

SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

 Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton

d’admission d’air primaire sur le cendrier),

 Puis communiquer immédiatement avec les autorités locales incendie.

LC 14/12/2007

Foyer 900 Double Ouverture

AD6890-44

FICHE TECHNIQUE

Foyer 900

Double

Ouverture

Réf 6890-44
