Page 1
Foyer Horizontal Référence : 6284 44
Foyer
Horizontal
Référence 6284 44
LC - Janvier 2007 page 1/6
Page 2
Foyer Horizontal Référence : 6284 44
Fiche technique AD 6284 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière
Caractéristiques suivant EN 13229
Puissance nominale
Rendement
Taux de CO%
T° fumées
Mode de fonctionnement
Combustible recommandé
Débit massique des fumées
Distance par rapport aux matériaux
combustibles adjacents :
(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté
:
ainsi que la notice générale également livrée avec l’appareil.
14 kW
70 %
0.203 %
379 °C
Continu
Bois / bûches de 50 cm
12.7 g/s
Latéralement : 6.5 cm (dont 5 cm d’isolant)
Au fond : 13.0 cm (dont 5 cm d’isolant)
foyer)
200
698
480
435
846

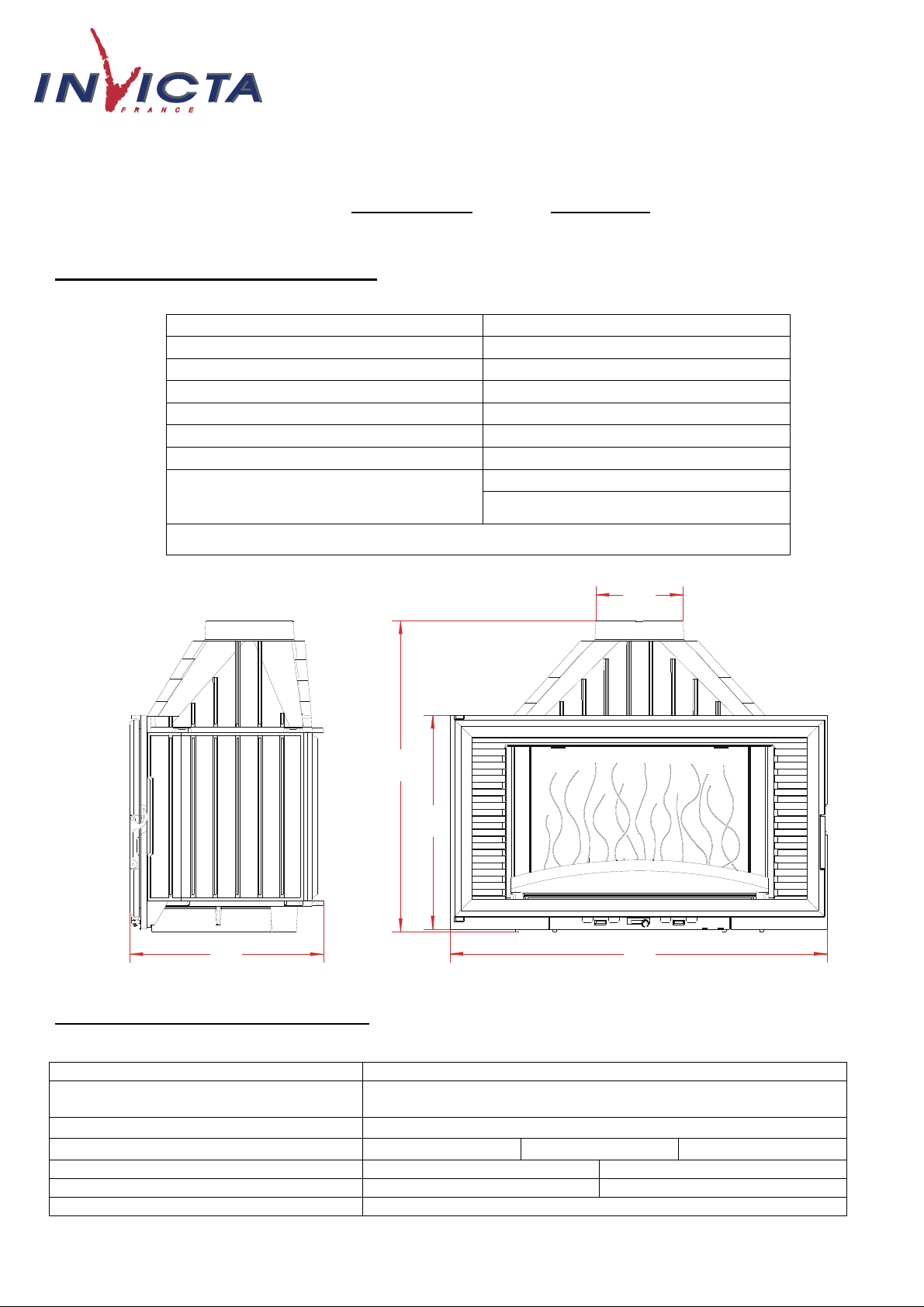

Caractéristiques de construction :
Masse de l’appareil 125 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
largeur utile pour le chargement des bûches 56 cm - Chargement en façade
Encombrement h 698 mm lg 846 mm prof 435 mm
Dimensions des portes h 442 mm lg 830 mm
Vision du feu h 375 mm lg 763 mm
Plaque signalétique rivetée à l’arrière du cendrier
diamètre 200 mm
LC - Janvier 2007 page 2/6
Page 3
Foyer Horizontal Référence : 6284 44

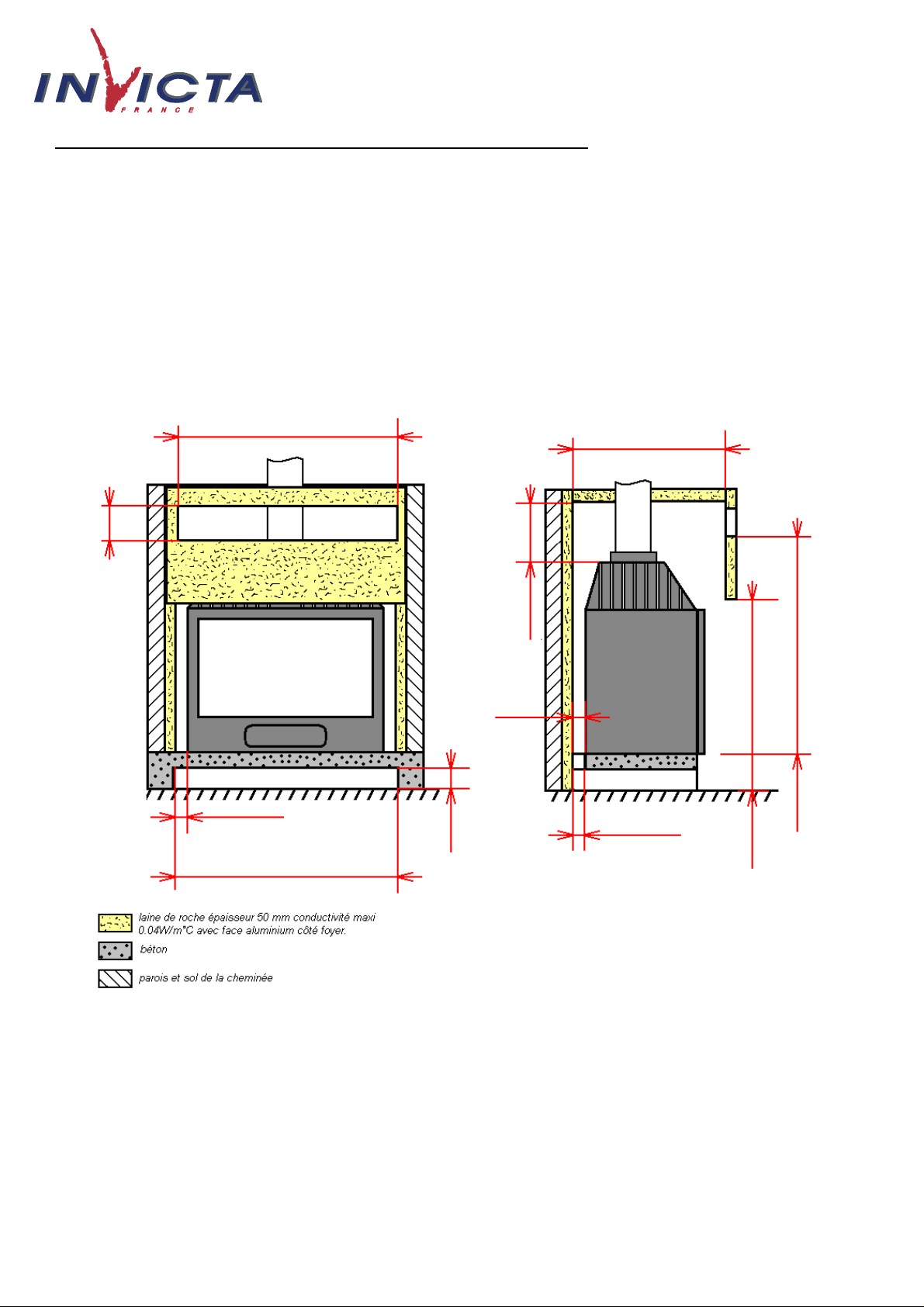

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degr és Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
210 mm
900 mm
Foyer Horizontal
15 mm
425 mm
610 mm
1150 mm
80 mm
95 mm
80 mm
750 mm
615 mm
LC - Janvier 2007 page 3/6
Page 4

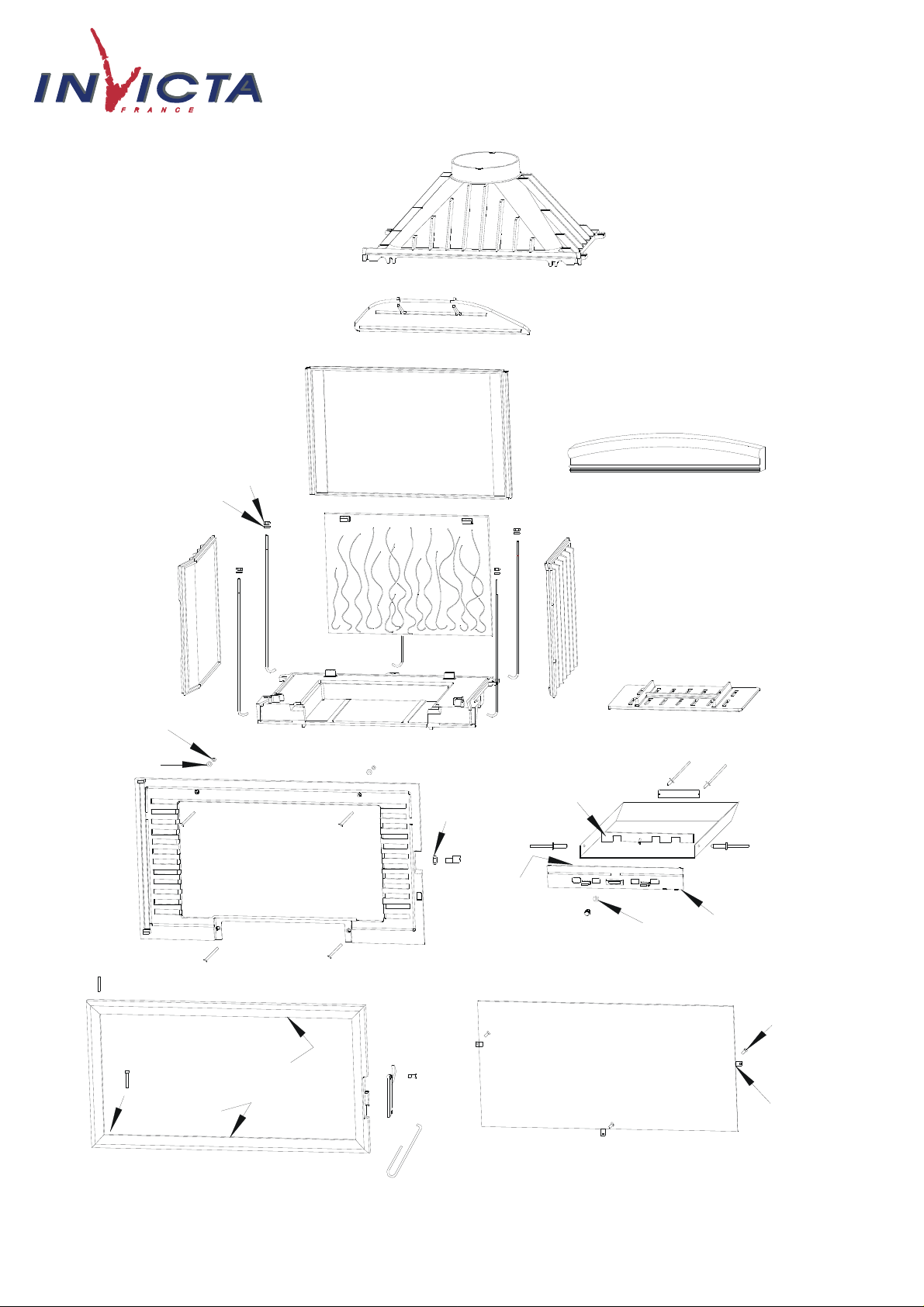

Foyer Horizontal Référence : 6284 44
1
4
5
2
3
9
25
12
8
7
7
2
3
15
11
6
16
10
17
13
19
15
14
24
23
11
18
20
21
22
3
33
28
LC - Janvier 2007 page 4/6
26
35
27
29
30
31
32
34
Page 5
Foyer Horizontal Référence : 6284 44
Repére Nbr DESIGNATION Référence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
1 Avaloir FB60 700523
7 Ecrou hexagonal de 6 AV 7100060
8 Rondelle de 6 AV 4100060
1 Déflecteur FB60 700596
1 Fond arrière FB60 700105
5
Tirant ∅ 6x425
2 Côté réversible FB60 700104
1 Taque décor FB60 700438
1 Pare bûches FB60 700440
1 Socle FB60 700130
2 Vis tête fraisée de 6x20 AV 8636200
1 Façade FB60 850300
1 Ecrou bas de réglage fermeture AV 7130060
1 Excentrique de réglage fermeture AS 700253B
2 Vis tête hexagonale de 6x40 AV 8636400
1 Grille foyère FB60 700139
2 Rivet de 3x8 AV 5203080
1 Plaque signalétique PS 628444
1 Registre de réglage d'air AT 700356A
1 Tiroir cendrier AT 700318C
2 Rivet de 5x16 AV 5205160
1 Façade cendrier FB60 700210
1 Bouton bakélite AV 1113401
1
Joint de cendrier ∅ 5 longueur 0,5 Mètre
1 Axe de porte haut, goupille lisse de 5x30 AV 6325300
1 Axe de porte bas, clou lisse de 5x30 AV 0105300
1
Joint de porte ∅ 8 longueur 2,40 Mètres
1 Porte FB60 850303
1 Loquet d'ouverture et de fermeture de porte FB60 700883
1 Vis de fixation du loquet AS 800251B
1 Crochet d'ouverture de porte AS 800255
1 Vitre de 763x375x4 AX 126284A
3 Vis tête cylindrique de 4x8 AV 8644080
3 Attache de vitre AS 700262
1 Joint de vitre 7x3 longueur 1,65 Mètre KAI 010080
AS 700256
AI 303005
AI 303008
LC - Janvier 2007 page 5/6
Page 6
Foyer Horizontal Référence : 6284 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de
conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
• Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5 kg, sous forme de 2 demi bûches de
bois dur (soit une bûche fendue en deux parties), renouvelée toutes les 60 minutes, avec le réglage d’allure légèrement entrouvert
(environ 10% voir plus si l’appareil n’est pas en régime).
• Combustion lente de 3 heures
: elle est obtenue sous un tirage de 6 Pa avec une charge de 5 kg constituée de 1 bûche de bois dur
non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer
préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensu ite sur un lit de braise à peine
rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
• privilégier une utilisation avec de petites charges.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
Registre de réglage d’allure : Situé en façade du cendrier, ce registre est utilisé pour moduler l’allure de l’appareil entre allumage,
allure normale et combustion lente.
CONSEILS D’ENTRETIEN
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.
A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :
nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en
appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
procédera si nécessaire au changement des composants usés (joint de porte notamment)
SECURITE
• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le
poêle dans un endroit où il y a beaucoup de passages.
• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et
secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit
moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.
• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.
LC - Janvier 2007 page 6/6
