Page 1

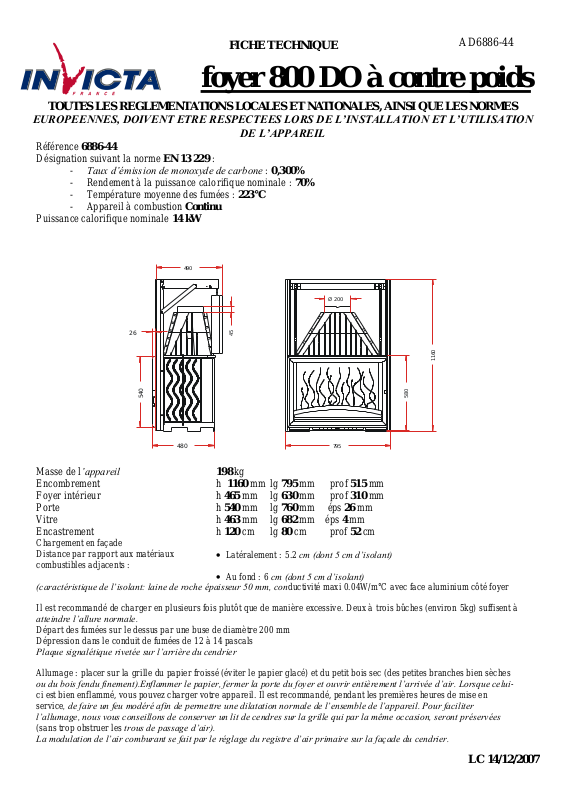

foyer 800 DO à contre poids

AD6886-44

FICHE TECHNIQUE

Référence 6886-44 Désignation suivant la norme EN 13 229 :

- Taux d’émission de monoxyde de carbone : 0,300%

- Rendement à la puissance calorifique nominale : 70%

- Température moyenne des fumées : 223°C

- Appareil à combustion Continu

Puissance calorifique nominale 14 kW

Masse de l’appareil

198 kg

Encombrement

h 1160 mm lg 795 mm prof 515 mm

Foyer intérieur

h 465 mm lg 630 mm prof 310 mm

Porte

h 540 mm lg 760 mm éps 26 mm

Vitre

h 463 mm lg 682 mm éps 4 mm

Encastrement

h 120 cm lg 80 cm prof 52 cm

Chargement en façade

Distance par rapport aux matériaux combustibles adjacents :

Latéralement : 5.2 cm (dont 5 cm d’isolant) Au fond : 6 cm (dont 5 cm d’isolant)

(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l’allure normale. Départ des fumées sur le dessus par une buse de diamètre 200 mm Dépression dans le conduit de fumées de 12 à 14 pascals Plaque signalétique rivetée sur l’arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celuici est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter

l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées

(sans trop obstruer les trous de passage d’air). La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier.

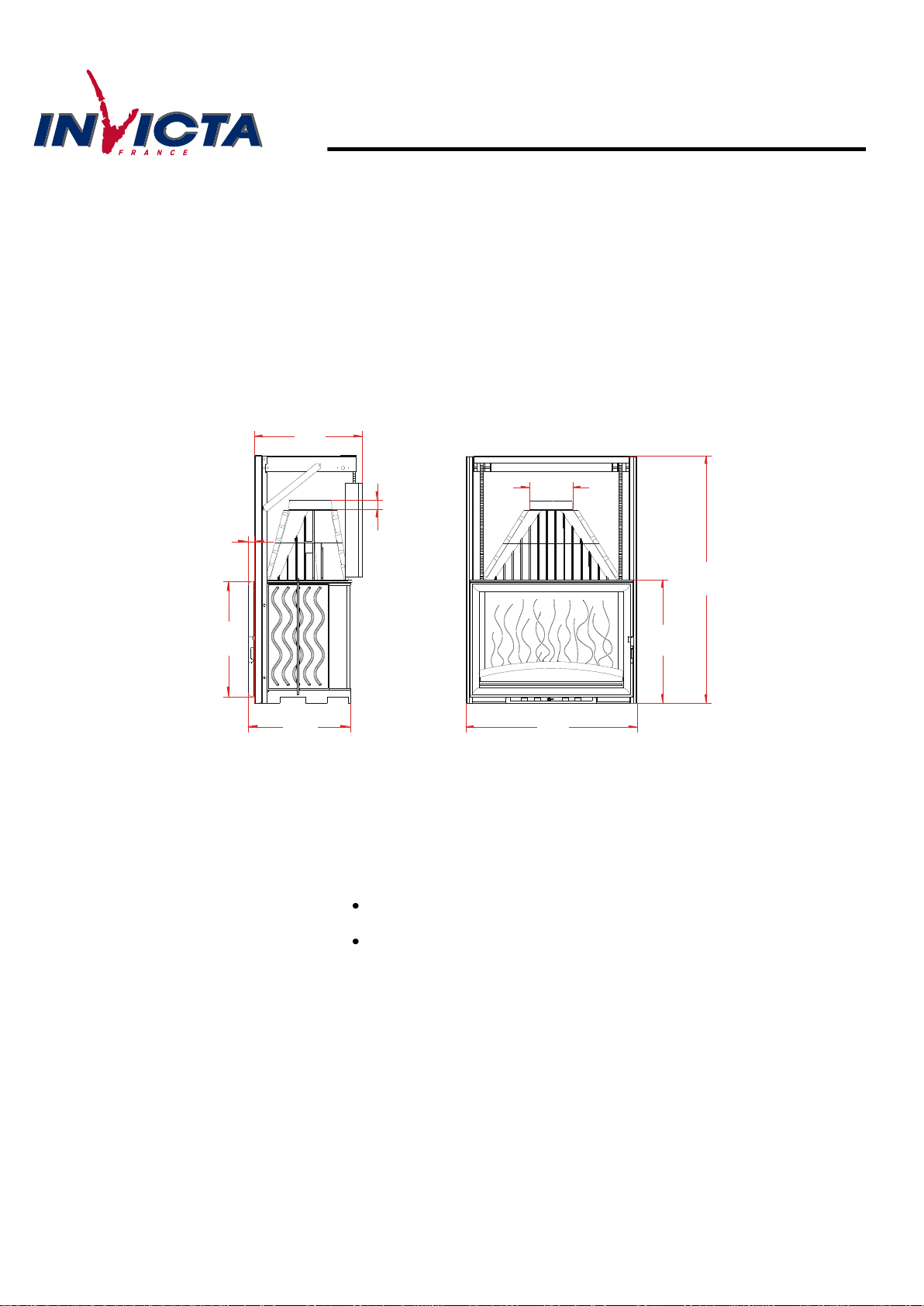

795

200Ø

580

1160

490

540

480

TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES

EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION ET L’UTILISATION

DE L’APPAREIL

LC 14/12/2007

Page 2

foyer 800 DO à contre poids

AD6886-44

FICHE TECHNIQUE

LC 14/12/2007

Page 3

foyer 800 DO à contre poids

AD6886-44

FICHE TECHNIQUE

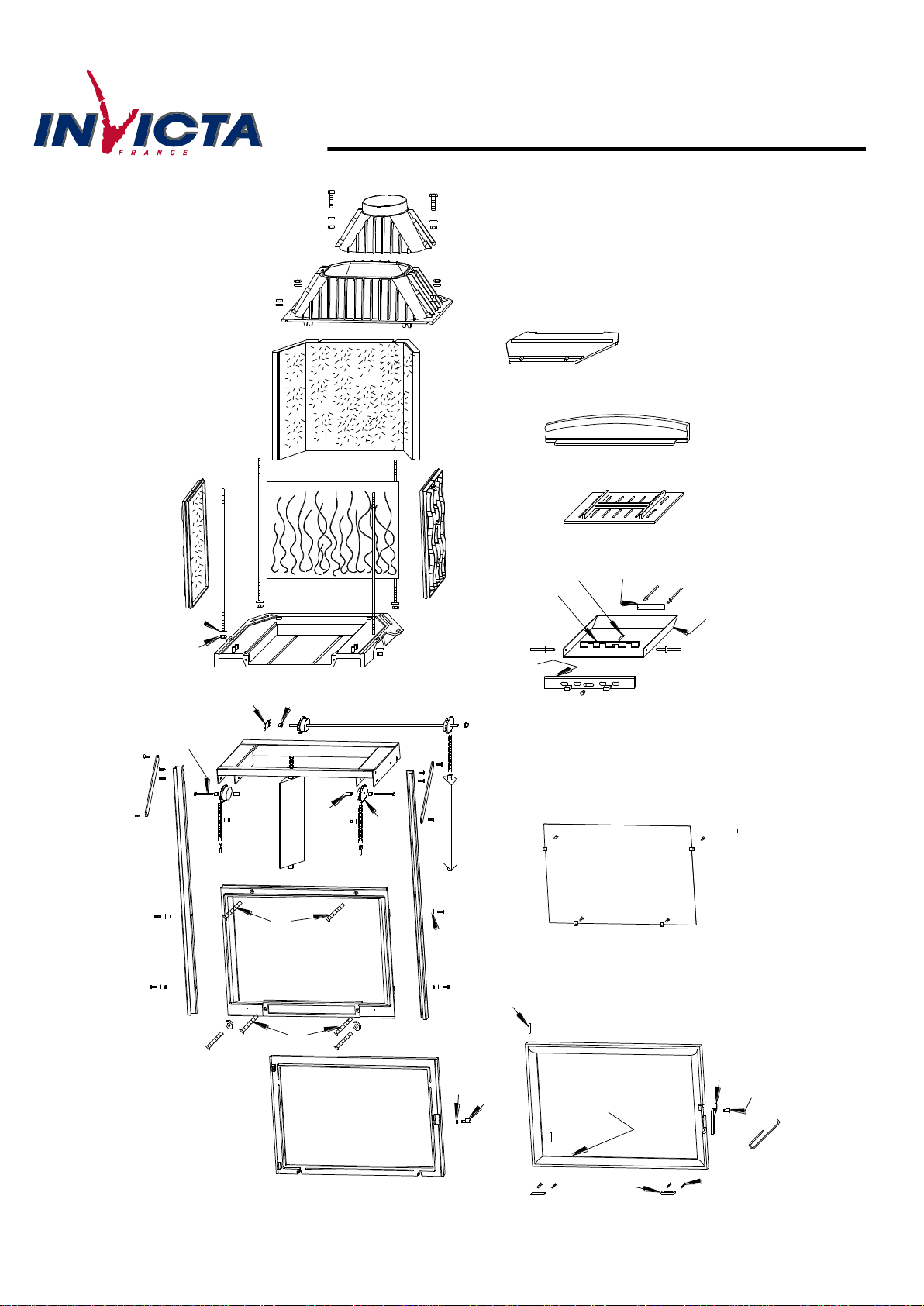

Repère

Nbr

DESIGNATION

Référence

Buse

FB60 800294

Vis tête hexagonale de 8x30

AV 8408300

Rondelle de 8

AV 4100080

Ecrou hexagonal de 8

AV 7100080

Avaloir

FB60 800293

Déflecteur

FB60 800295

Fond arrière

FB60 800851

Pare bûches

FB60 800325

Grille foyère

FB60 800854

Côté réversible

FB60 800327

Taque

FB60 800296

Tirant de 8x560

AS 800276A

Socle

FB60 800850

Rivet de 3x8

AV 5203080

Plaque signalétique

PS 688644

Vis tête cylindrique de 6x25

AV 8626250

Registre de réglage d’air

FB60 800835

Rivet de 5x16

AV 5205160

Tiroir cendrier

AT 800313D

Joint de cendrier 5, longueur 0,5 mètre

AI 303005

Façade cendrier

FB60 800836

Bouton de réglage d’air

AV 1113401

Façade fixe

FB60 800310

Vis tête fraisée de 8x40

AV 8638400

Vis tête fraisée de 8x30

AV 8638300

Ecrou bas de 8

AV 7130080

Vis poêlier de 8x30

AV 8508300

Façade relevable

FB60 800311

Ecrou bas de réglage fermeture

AV 7130060

Excentrique de réglage fermeture

AS 700253B

Axe de porte, goupille cannelée de 6x50

AV 6306500

Joint de porte 8, longueur 2,4 mètres

AI 303008

Porte

FB60 800269

Loquet d’ouverture et de fermeture de la porte

FB60 700883

Vis de fixation du loquet

AS 800251B

Crochet d’ouverture et de fermeture de la porte

AS 800255

Vis tête fraisée de 4x20

AV 8604200

Poignée de relevage de la porte

FB60 700198

Vitre

AX 603825A

Vis tête cylindrique de 4x8

AV 8644080

Attache de vitre

AS 700262

Tôle d’arrêt + 2 vis à tôle

AT 800200A

Palier ouvert

AT 800200A

Arbre arrière

AT 800200A

Palier fermé

AT 800200A

Contre poids

FB60 900923

Pont de relevage

AT 800200A

Entretoise petit modèle

AT 800200A

Gousset

AT 800200A

Montant gauche

AT 800200A

Montant droit

AT 800200A

Chaîne + attache rapide

AT 800200A

Entretoise grand modèle

AT 800200A

Pignon

AT 800200A

Vis tête hexagonale de 6x16

AV 8406160

Rondelle de 6

AV 4100060

LC 14/12/2007

Page 4

foyer 800 DO à contre poids

AD6886-44

FICHE TECHNIQUE

CONSEILS D’INSTALLATION

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil.

TRES IMPORTANT

Ne jamais tenter de modifier l’appareil. Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation.

 La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à

l’aide d’un manomètre.

 UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage.  Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

Ne pas installer des matériaux inflammables à proximité. Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle. Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm². La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

 Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes.

Arrêter la VMC pendant l’utilisation de l’appareil.

 UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe

(Hêtre, Charme, Chêne - le sapin et les résineux sont interdit).

 Ramoner votre conduit de cheminée au moins 2 fois par an.

CONSEILS D’UTILISATION

 IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR.  IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES.  La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la

chambre de combustion ouverte. Ne pas surchauffer l’appareil.

 Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil.  Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet.  Ne pas manœuvrer la porte brusquement

POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE

 Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la

porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer légèrement sur les deux poignées afin d’assurer une bonne étanchéité.

 Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

CONSEILS D’ENTRETIEN

 Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en

le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm.

 Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre

afin de créer une lame d’air sur tout le pourtour.

 Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur,

celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850).

 Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints

appropriés.

 Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est

nécessaire.

SECURITE

 Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation.  Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même

pour les vêtements éventuellement mis à sécher devant le foyer.

 Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher.

SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

 Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton

d’admission d’air primaire sur le cendrier),

 Puis communiquer immédiatement avec les autorités locales incendie.

LC 14/12/2007

Page 5

foyer 800 DO à contre poids

AD6886-44

FICHE TECHNIQUE

foyer 800

Double Ouverture

à contre poids

Réf 6886-44
