INVICTA FOYER 700 MINOS User Manual [fr]

Page 1

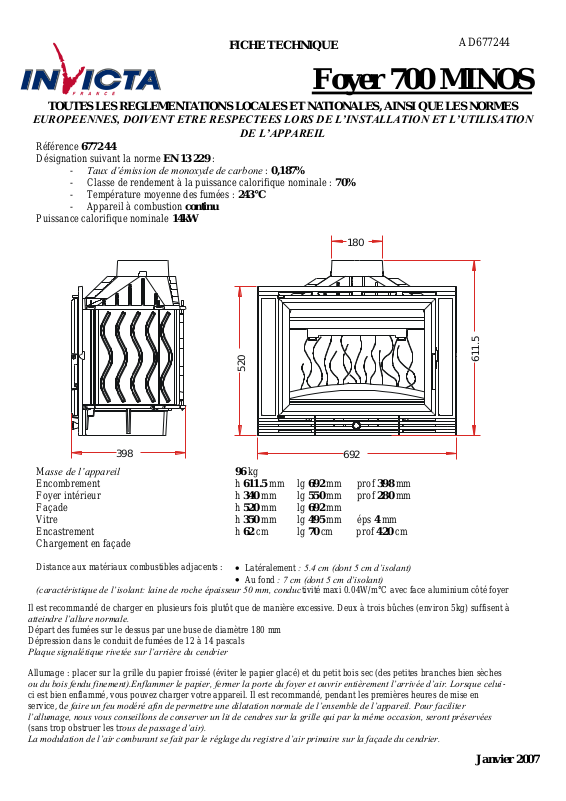

Foyer 700 MINOS
AD677244
Référence 6772 44 Désignation suivant la norme EN 13 229 :
- Taux d’émission de monoxyde de carbone : 0,187%
- Classe de rendement à la puissance calorifique nominale : 70%
- Température moyenne des fumées : 243°C
- Appareil à combustion continu
Puissance calorifique nominale 14kW
Masse de l’appareil
96 kg
Encombrement
h 611.5 mm lg 692 mm prof 398 mm
Foyer intérieur
h 340 mm lg 550 mm prof 280 mm
Façade
h 520 mm lg 692 mm
Vitre
h 350 mm lg 495 mm éps 4 mm
Encastrement
h 62 cm lg 70 cm prof 420 cm
Chargement en façade
Distance aux matériaux combustibles adjacents :
Latéralement : 5.4 cm (dont 5 cm d’isolant)
Au fond : 7 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer
Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à atteindre l’allure normale. Départ des fumées sur le dessus par une buse de diamètre 180 mm Dépression dans le conduit de fumées de 12 à 14 pascals Plaque signalétique rivetée sur l’arrière du cendrier
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui­ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter
l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées
(sans trop obstruer les trous de passage d’air). La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier.
692
611.5
180
520
398
TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES
EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION ET L’UTILISATION
DE L’APPAREIL
Janvier 2007
Page 2
Foyer 700 MINOS
AD677244
36
8
15
26
27
28
29
32
34
33
31
30
35
9
2
24
22
21
18
17
20
19
16
13
12
3
4
5
1
10
7
6
4
11
6
7
14
23
25
13
Janvier 2007
Page 3
Foyer 700 MINOS
AD677244
Repère
Nbr
DESIGNATION
Référence
1
1
Avaloir
FB60 700613
2
1
Déflecteur
FB60 700604
3
1
Fond arrière
FB60 700602
4
2
Côté réversible
FB60 700601
5
5
Tirant Ø 6 x 382
AS 700250
6
7
Ecrou hexagonale de 6
AV 7100060
7
7
Rondelle de 6
AV 4100060
8
1
Socle
FB60 700614
9
1
Taque décor
FB60 600131
10
1
Pare bûches
FB60 700620
11
1
Grille foyère
FB60 700380
12
1
Façade
FB60 700348
13
2
Vis tête hexagonale de 6x40
AV 8636400
14
2
Vis tête hexagonale de 6x30
AV 8636300
15
1
Ecrou bas de réglage fermeture
AV 7130060
16
1
Excentrique de réglage fermeture
AS 700253B
17
2
Rivet de 3x8
AV 5203080
18
1
Plaque signalétique
PS 677244
19
1
Tiroir cendrier
AT 600400C
20
2
Rivet de 5x16
AV 5205160
21
1
Vis tête cylindrique fendue de 6x25
AV 8626250
22
1
Registre de réglage de l'air
FB60 600114
23
1
Façade cendrier
FB60 700606
24
1
Bouton de cendrier
AS 700400A
25
1
Joint de cendrier Ø 5, longueur 0,470 mètre
AI 303005
26
3
Vis tête cylindrique de 4x6
AV 8644062
27
3
Attache de vitre
AS 700262
28
1
Vitre 495x350x4
AX 116660
29
1
Axe de porte haut, goupille lisse de 5x30
AV 6325300
30
1
Axe de porte bas, clou lisse de 5x30
AV 0105300
31
1
Joint de porte Ø 7, longueur 1,780 mètre
AI 303007
32
1
Crochet d'ouverture et de fermeture de la porte
AS 800255
33
1
Vis de fixation du loquet
AS 800251B
34
1
Loquet d'ouverture et de fermeture de la porte
FB60 700162
35
1
Porte
FB60 600126
36
2
Ecrou a embase de 6
AV 7220060
Janvier 2007
Page 4
Foyer 700 MINOS
AD677244
CONSEILS D’INSTALLATION
Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil.
TRES IMPORTANT
Ne jamais tenter de modifier l’appareil. Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation.
La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à
l’aide d’un manomètre.
UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage. Seulement après ces essais habiller votre appareil en respectant ces quelques règles :
Ne pas installer des matériaux inflammables à proximité. Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle. Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm². La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.
Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes.
Arrêter la VMC pendant l’utilisation de l’appareil.
UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe
(Hêtre, Charme, Chêne - le sapin et les résineux sont interdit).
Ramoner votre conduit de cheminée au moins 2 fois par an.
CONSEILS D’UTILISATION
IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR. IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES. La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la
chambre de combustion ouverte. Ne pas surchauffer l’appareil.
Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil. Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet. Ne pas manœuvrer la porte brusquement
POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE
Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la
porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer légèrement sur les deux poignées afin d’assurer une bonne étanchéité.
Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.
CONSEILS D’ENTRETIEN
Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en
le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm.
Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre
afin de créer une lame d’air sur tout le pourtour.
Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur,
celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850).
Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints
appropriés.
Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est
nécessaire.
SECURITE
Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation. Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est de même
pour les vêtements éventuellement mis à sécher devant le foyer.
Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher.
SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :
Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton
d’admission d’air primaire sur le cendrier),
Puis communiquer immédiatement avec les autorités locales incendie.
Janvier 2007
Page 5
Foyer 700 MINOS
AD677244
FOYER
700
MINOS
Référence 6772 44
Janvier 2007
