Page 1
FOYER 700 Compact
Référence 6273 54
FOYER
700
Compact
Avaloir plat
Référence 6273 54
Page 2
FOYER 700 Compact
Référence 6273 54
La chambre de combus tion doit toujours rester fermée, sauf lors du rechargem ent et si l’appareil est destiné à fonctionner
Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces , vérifier la position du
SECURITE
Les objets en m atériaux inflamm ables doivent être gardés à une dis tance d’au moins 1,5 mètres du devant du foyer. Il en
: le tiroir à cendres, et
CONSEILS D’INSTALLATION
Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil.
TRES IMPORTANT
Ne jamais tenter de modifier l’appareil.
Avant d’habiller com plètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du s ystème de
relevage, de la commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation.
La dépression dans le conduit de fumées doit être compris e entre 12 et 14 Pascals. Cette mesure est vérifiable en
chauffe à l’aide d’un manomètre.
UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage.
Seulement après ces ess ais habiller votre appareil en respectant ces quelques règles :
Ne pas installer des matériaux inflammables à proximité.
Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection
naturelle.
Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm².
La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordem ent.
Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes.
Arrêter la VMC pendant l’utilisation de l’appareil.
UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe
(Hêtre, Charme, Chêne - le sapin et les résineux sont interdit).
Ramoner votre conduit de cheminée au moins 2 fois par an.
CONSEILS D’UTILISATION
IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR.
IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES.
avec la chambre de combustion ouverte. Ne pas surchauffer l’appareil.
Il est recommandé d’utilis er que les pièces de rechanges du fabricant. Ne pas modifier l’appareil.
Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet.
Ne pas manœuvrer la porte brusquement
POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE
Avant de relever la porte s’ass urer que celle-ci est bien fermée en position latérale. Utilis er les deux poignées en
bas de la porte et lever l’ensemble tout en
inverse et appuyer légèrement sur les deux poignées afin d’as surer une bonne étanchéité.
Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) s itué sur la façade
cendrier.
l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération
CONSEILS D’ENTRETIEN
Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la
façade, en le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm.
Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches
de la vitre afin de créer une lame d’air sur tout le pourtour.
déflecteur, celui-ci étant incliné en appui en haut sur l’avaloir et m aintien vers le bas la taque décor (sauf sur les modèles 850).
Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et
des joints appropriés .
Lors du changement de la vitre, déviss er les vis d’attache de vitre et les changer au remontage ainsi que les attaches si
cela est nécessaire.
Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation.
est de même pour les vêtements éventuellement mis à sécher devant le foyer.
Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher.
SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :
Fermer immédiatement les arrivées d’air comburant ( en prem ier : la porte de chargement, en second
le bouton d’admiss ion d’air primaire sur le cendrier),
Puis communiquer immédiatem ent avec les autorités locales incendie.
Page 3
FOYER 700 Compact
Référence 6273 54
Rep Nbr Désignation Référence
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
1 Avaloir FB60 700145
7 Ecrou hexagonal de 6 AV 7100060
9 Rondelle large de 6 AV 4100060
1 Déflecteur FB60 700108
1 Fond arrière FB60 700105
1 Taque FB60 700490
2 Côté réversible FB60 700104
5 Tirant de 6x425 AS 700256
1 Pare bûches FB60 700115
1 Socle FB60 700244
1 Grille foyère FB60 700139
1 Façade FB60 700535
2 Vis tête fraisée de 6x30 AV 8636300
2 Vis tête fraisée de 6x20 AV 8636200
1 Ecrou bas de réglage fermeture AV 7130060
1 Excentrique de réglage fermeture AS 700253B
2 Rivet de 3x8 AV 5203080
1 Plaque signalétique PS 627354
1 Tiroir cendrier AT 700353B
1 Porte FB60 700549
1 Axe de porte haut, clou lisse de 5x30 AV 0105300
1 Axe de porte bas, goupille cannelée de AV 6305200
1 Registre de réglage d’air AT 700354A
2 Vis tête fraisée de 6x20 AV 8656200
2 Ressort registre AS 700230A
1 Joint de porte Ø 8, longueur 2,88 mètres AI 303008
1 Vis de fixation du loquet AS 800251B
1 Loquet FB60 800821
1 Crochet d’ouverture de la porte AS 800255
1 Vitre de 613x397x4 AX 116470
7 Vis de fixation de la vitre AV 8644080
3 Attache de vitre AS 700262
1 Cadre AT 700138A
4 Vis tête hexagonale AV 8400000
4 Ecrou hexagonal AV 7100100
Nomenclature
Page 4
FOYER 700 Compact
Référence 6273 54
14
14
13
131334353131
23
10
1
11
2829212230
32
17
18
27
20
121615
19
24
25326
33
2
3
4
5
6
8
7
2
3
7
9

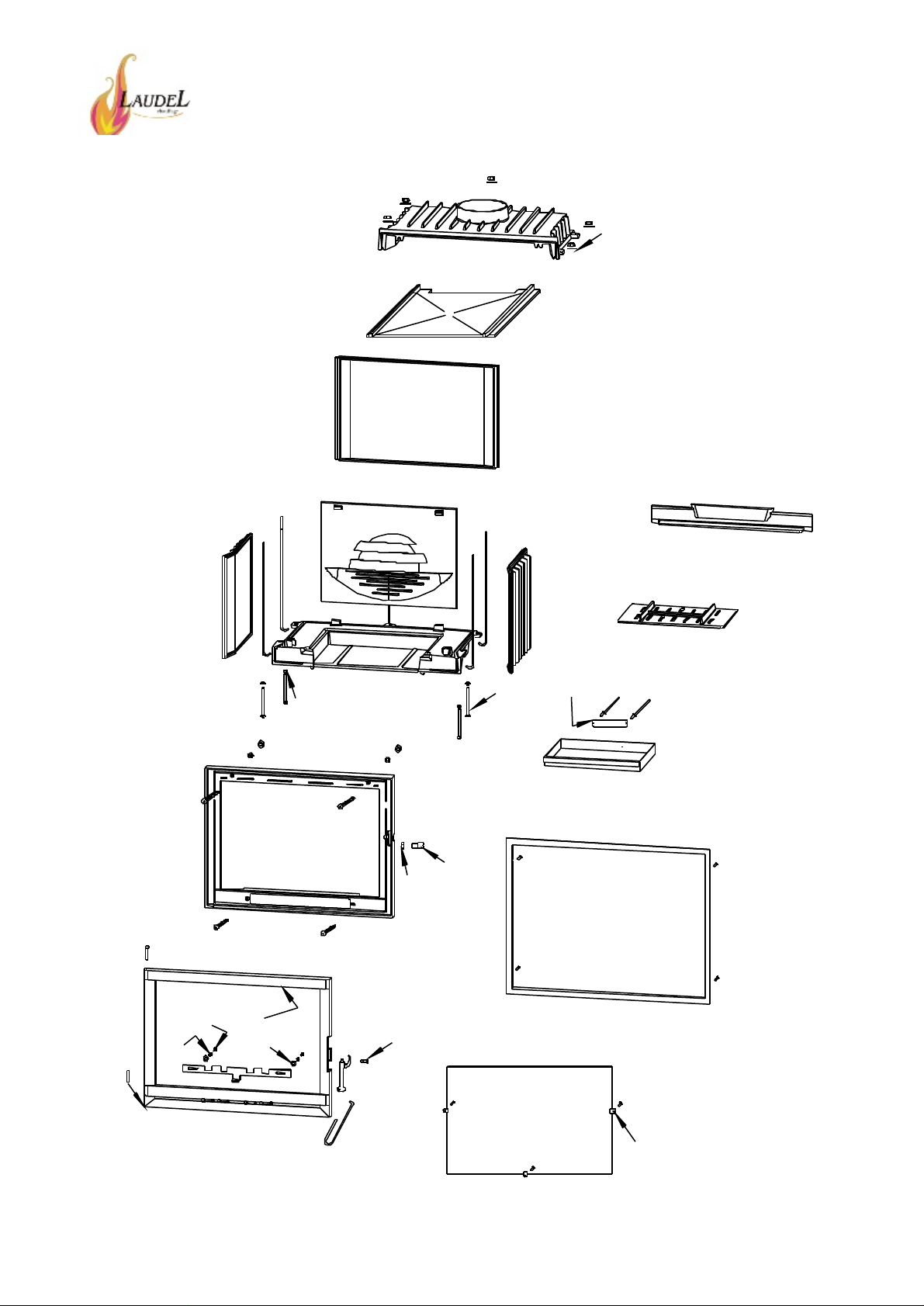

Eclaté
Page 5
FOYER 700 Compact
Référence 6273 54

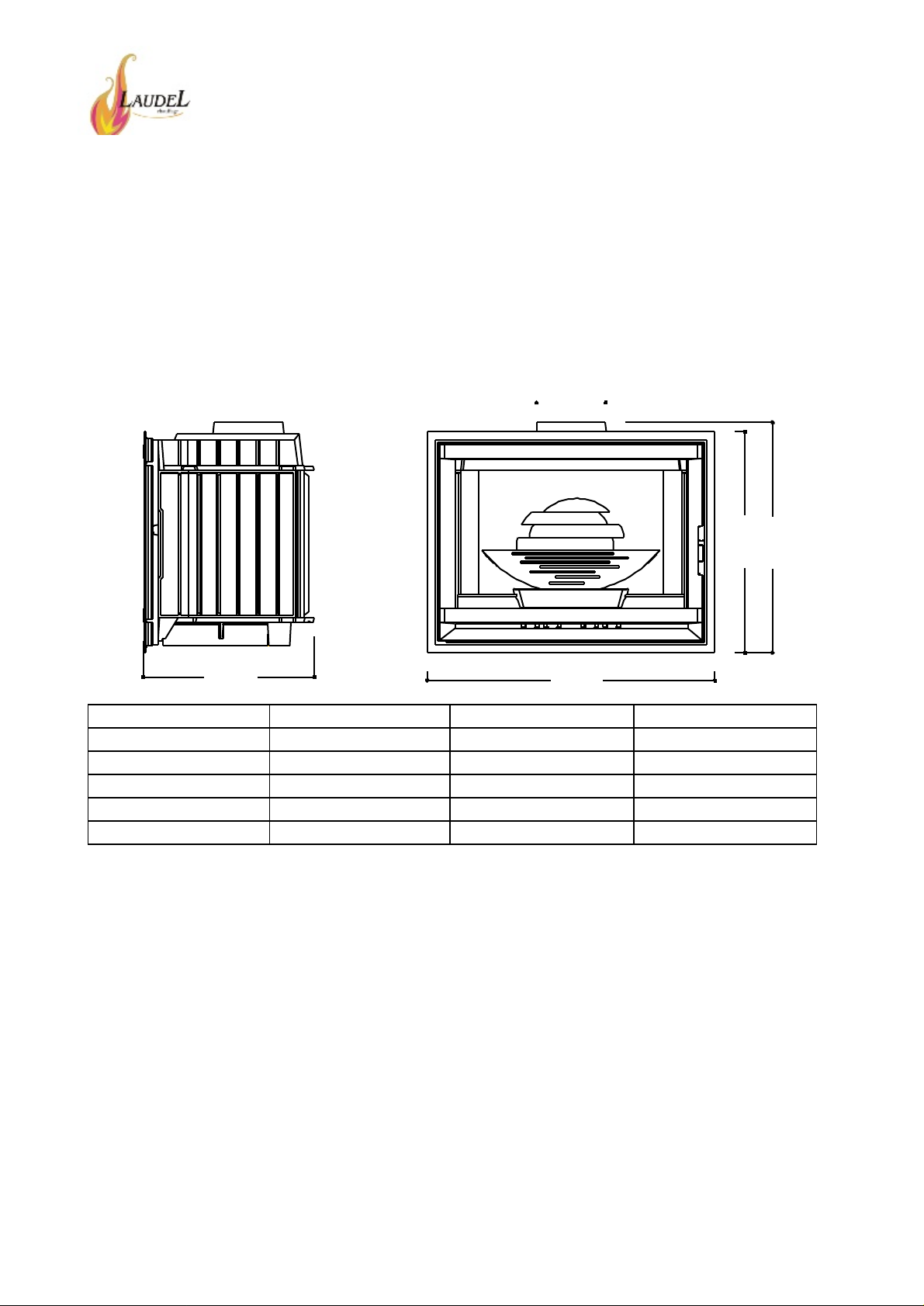

AD627354
Ø 180
732
564
588
TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES
NORMES EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION
ET L’UTILISATION DE L’APPAREIL
Référence 6273 54
Désignation suivant la norme EN 13 229 :
- Taux d’émission de monoxyde de carbone : 0,215%
- Rendement à la puissance calorifique nominale : 72,30%
- Température moyenne des fumées : 296°C
- Appareil à combustion continu
Puissance calorifique nominale 14kW
435
Largeur mm Hauteur mm Profondeur mm
Encombre ment 732 588 435
Foyer intérieur 580 415 305
Cadre 732 564
Vitre 613 397 4
Encastrement 750 600 500
Distance aux matériaux combustibles adjacents : Latéralement : 5.9 cm (dont 5 cm d’isolant)
Au fond : 11.5 cm (dont 5 cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté
foyer)
Poids de l’appareil 120 kg
Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5k g)
suffisent à atteindre l’allure normale.
Départ des fumées sur le dessus par une buse de diamètre 180 mm
Dépression dans le conduit de fumées de 12 à 14 pascals
Plaque signalétique rivetée sur l’arrière du cendrier
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien
sèches ou du bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air.
Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières
heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil.
Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion,
seront préservées (sans trop obstruer les trous de passage d’air).
La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier.
Fiche technique
Février 2006
