foyer 2000

AD655044

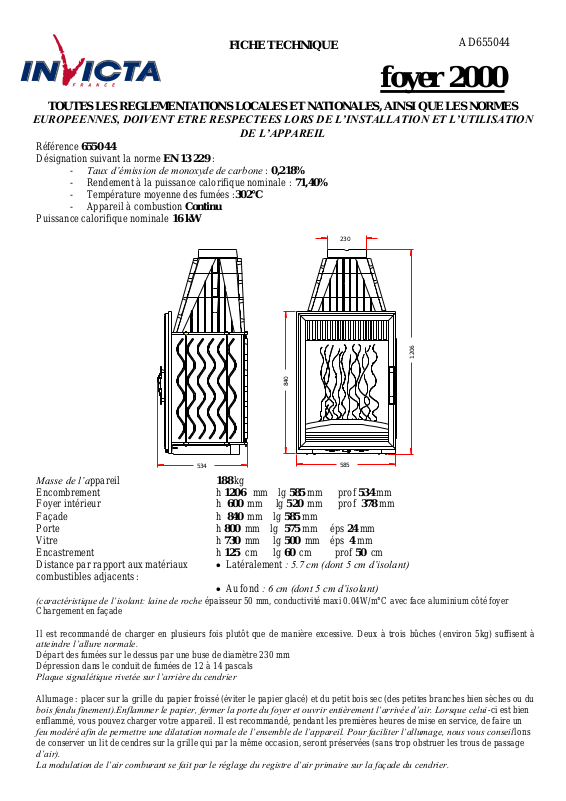

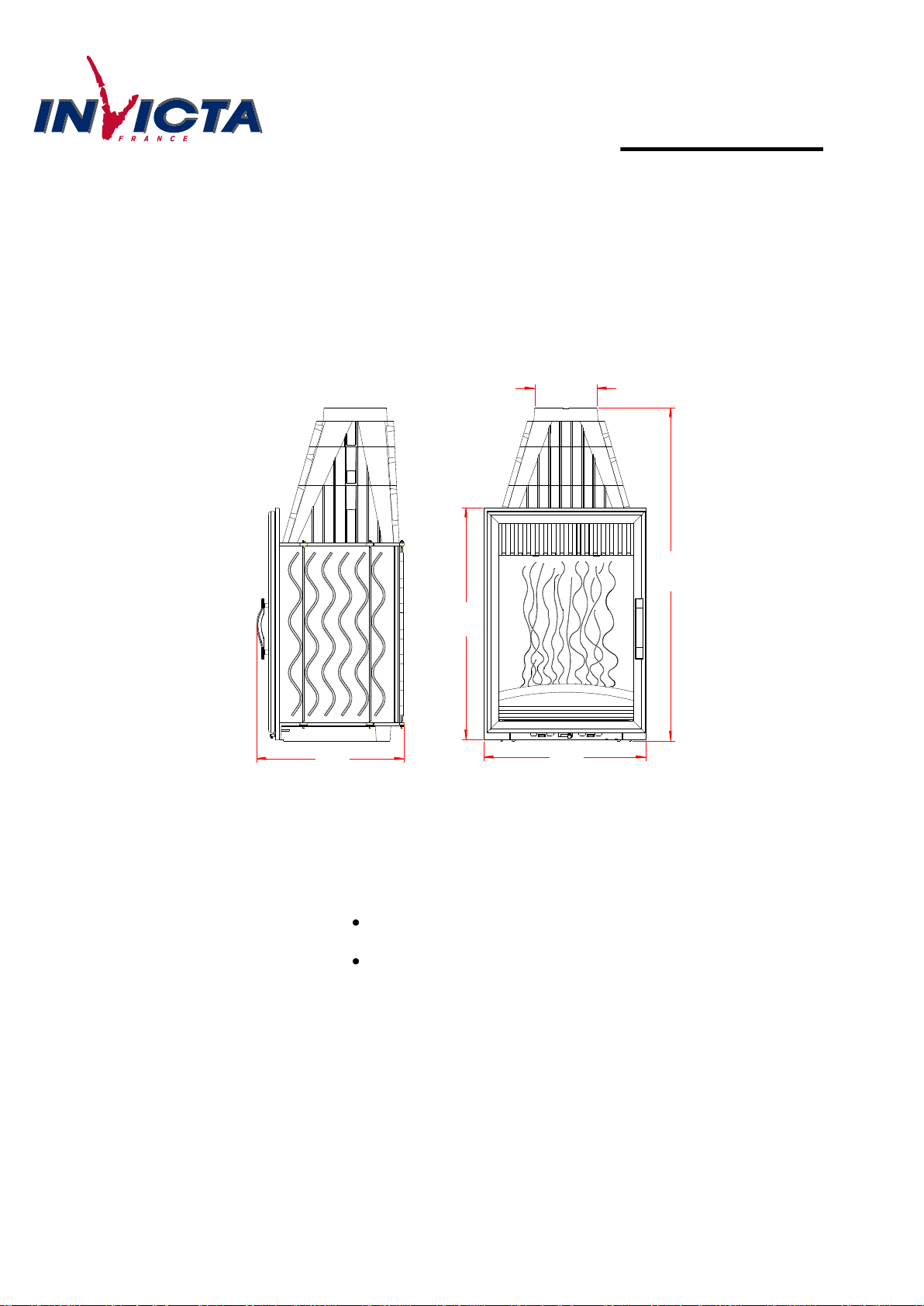

FICHE TECHNIQUE

840

1206

534

585

230

Référence 6550 44
Désignation suivant la norme EN 13 229 :

- Taux d’émission de monoxyde de carbone : 0,218%

- Rendement à la puissance calorifique nominale : 71,40%

- Température moyenne des fumées :302°C

- Appareil à combustion Continu

Puissance calorifique nominale 16 kW

Masse de l’appareil

188 kg

Encombrement

h 1206 mm lg 585 mm prof 534 mm

Foyer intérieur

h 600 mm lg 520 mm prof 378 mm

Façade

h 840 mm lg 585 mm

Porte

h 800 mm lg 575 mm éps 24 mm

Vitre

h 730 mm lg 500 mm éps 4 mm

Encastrement

h 125 cm lg 60 cm prof 50 cm

Distance par rapport aux matériaux
combustibles adjacents :

Latéralement : 5.7 cm (dont 5 cm d’isolant)
Au fond : 6 cm (dont 5 cm d’isolant)

(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer

Chargement en façade

Il est recommandé de charger en plusieurs fois plutôt que de manière excessive. Deux à trois bûches (environ 5kg) suffisent à
atteindre l’allure normale.
Départ des fumées sur le dessus par une buse de diamètre 230 mm
Dépression dans le conduit de fumées de 12 à 14 pascals
Plaque signalétique rivetée sur l’arrière du cendrier

Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement).Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est bien
enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseil lons
de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage

d’air).
La modulation de l’air comburant se fait par le réglage du registre d’air primaire sur la façade du cendrier.

TOUTES LES REGLEMENTATIONS LOCALES ET NATIONALES, AINSI QUE LES NORMES

EUROPEENNES, DOIVENT ETRE RESPECTEES LORS DE L’INSTALLATION ET L’UTILISATION

DE L’APPAREIL

Février 2006

foyer 2000

AD655044

FICHE TECHNIQUE

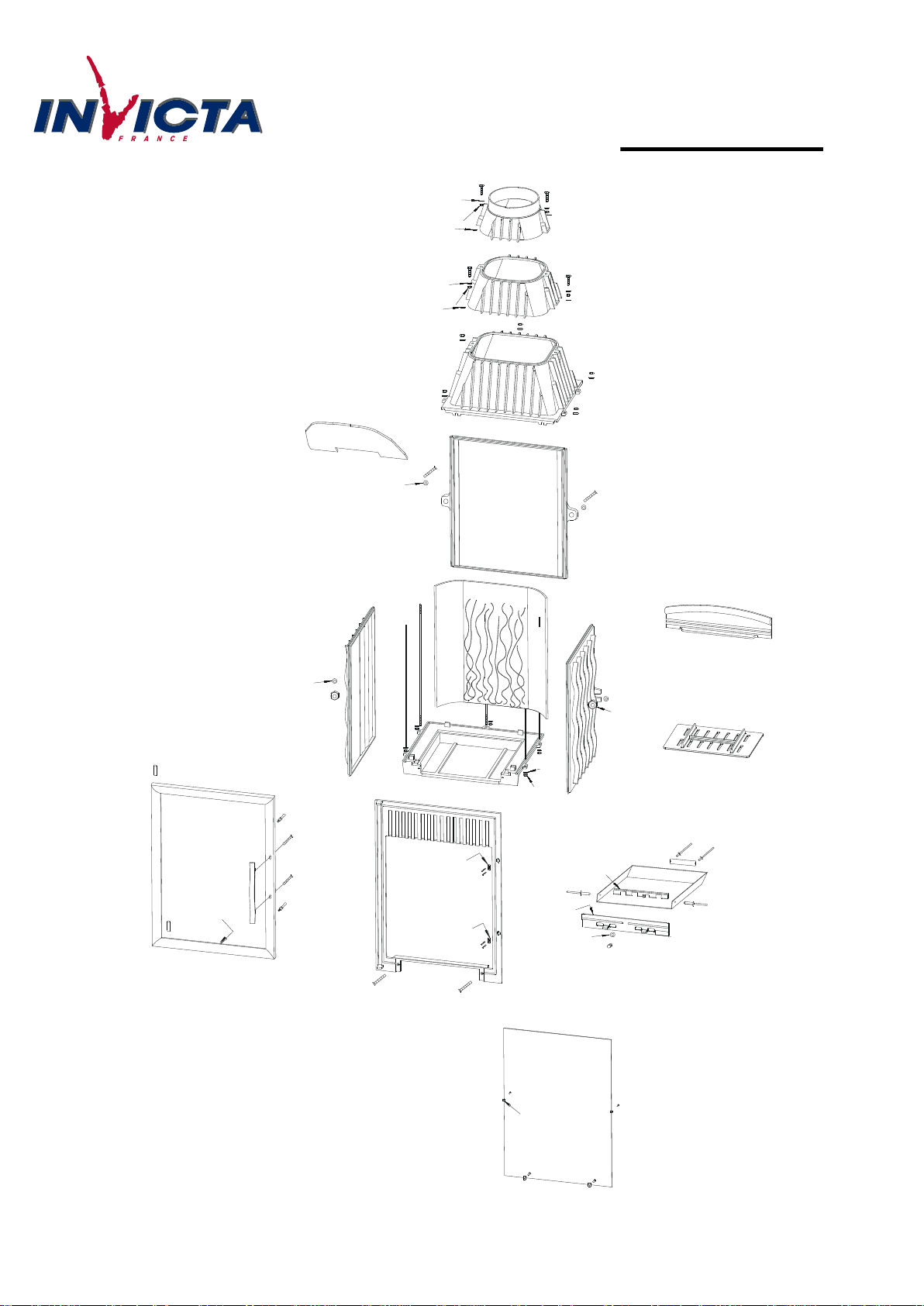

1

2

3
4

5

2

3

4

6

4

3

7

8

11

13

12

13

14

4

10

15

16

17

20

18

19

22

23

3

4

9

21

3

3

9

3

3

3

37

36

35

34

34

33

33

32

31

29

30

28

28

27

26

27

26

25

21

Février 2006

foyer 2000

AD655044

FICHE TECHNIQUE

Repère

Nbr

DESIGNATION

Référence

1

1

Sortie de buse

FB60 650105

2

4

Vis tête hexagonale de 6x25

AV 8406250

3

25

Rondelle de 6

AV 4100060

4

16

Ecrou hexagonal de 6

AV 7100060

5

1

Buse

FB60 650104

6

1

Avaloir

FB60 650103

7

2

Vis tête hexagonale de 6x20

AV 8406200

8

1

Déflecteur

FB60 650110

9

1

Fond arrière

FB60 650102

10

2

Vis tête hexagonale de 6x35

AV 8406350

11

1

Taque décor

FB60 650113

12

5

Tirant de 6 x 680

AS 650100A

13

2

Côté réversible

FB60 650101

14

1

Socle

FB60 650100

15

1

Pare bûches

FB60 650114

16

1

Grille foyère

FB60 700139

17

2

Rivet de 3x8

AV 5203080

18

1

Plaque signalétique

PS 655044

19

1

Registre de réglage d’air

AT 700356A

20

2

Rivet de 5x16

AV 5205160

21

1

Tiroir cendrier

AT 650101A

22

1

Joint de cendrier 5, longueur 0,5 mètre

AI 303005

23

1

Façade cendrier

FB60 700210

24

1

Bouton de cendrier

AV 1113401

25

1

Façade

FB60 650106

26

2

Attache de fermeture

AD 95300

27

4

Vis tête cylindrique de 3x8

AV 8643080

28

2

Vis tête fraisée de 6x20

AV 8636200

29

1

Porte

FB60 650112

30

1

Axe de porte haut, clou lisse de 5x30

AV 0105300

31

1

Axe de porte bas, goupille lisse de 5x30

AV 6325300

32

1

Poignée d’ouverture de la porte

FB60 650117

33

2

Goujon

AD 95301

34

2

Vis tête fraisée de 6x30

AV 8636300

35

1

Vitre de 730x500x4

AX 126550

36

4

Vis tête cylindrique de 4x8

AV 8644080

37

4

Attache de vitre

AS 700262

Février 2006

foyer 2000

AD655044

FICHE TECHNIQUE

CONSEILS D’INSTALLATION

Consulter attentivement la NOTICE D’INSTALLATION ET D’UTILISATION fournie avec L’appareil.

TRES IMPORTANT

Ne jamais tenter de modifier l’appareil.
Avant d’habiller complètement l’appareil faire des essais pour vérifier que le fonctionnement de la porte, du système de relevage, de la
commande du volet de buse (suivant modèle), n’a pas été dégradé au cours de l’installation.

 La dépression dans le conduit de fumées doit être comprise entre 12 et 14 Pascals. Cette mesure est vérifiable en chauffe à

l’aide d’un manomètre.

 UN MODERATEUR DE TIRAGE est nécessaire dans presque tous les cas. Il améliore le rendement et régule le tirage.
 Seulement après ces essais habiller votre appareil en respectant ces quelques règles :

A l’installation, s’assurer d’ôter tous matériaux combustibles situés dans l’environnement de l’appareil (sol, mûr,

structure, plafond).

Laisser un espace important entre l’appareil et l’habillage d’environ 10dm² ; pour une bonne convection naturelle.
Prévoir une admission d’air venant de l’extérieur ou d’un endroit très bien ventilé, d’au moins 4dm².
La hotte doit pouvoir être en partie démontable afin de vérifier ou de changer votre conduit de raccordement.

 Si votre maison est conçue pour un chauffage électrique augmenter les entrées d’air aux fenêtres et portes.

Arrêter la VMC pendant l’utilisation de l’appareil.

 UTILISER UNIQUEMENT LES COMBUSTIBLES RECOMMANDES : BOIS SEC d’un minimum de 2 ans de coupe

(Hêtre, Charme, Chêne - le sapin et les résineux sont interdit).

 Ramoner votre conduit de cheminée au moins 2 fois par an.

CONSEILS D’UTILISATION

 IL EST INTERDIT D’UTILISER L’APPAREIL COMME INCINERATEUR.
 IL EST INTERDIT D’UTILISER LES COMBUSTIBLES LIQUIDES OU FLUIDES NON RECOMMANDES.
 La chambre de combustion doit toujours rester fermée, sauf lors du rechargement et si l’appareil est destiné à fonctionner avec la

chambre de combustion ouverte. Ne pas surchauffer l’appareil.

 Il est recommandé d’utiliser que les pièces de rechanges du fabricant. Ne pas modifier l’appareil.
 Pour ouvrir ou fermer la porte, utiliser le crochet en introduisant l’axe dans le trou du loquet.
 Ne pas manœuvrer la porte brusquement

POUR LES FOYERS EQUIPES D’UN SYSTEME DE RELEVAGE

 Avant de relever la porte s’assurer que celle-ci est bien fermée en position latérale. Utiliser les deux poignées en bas de la

porte et lever l’ensemble tout en l’accompagnant jusqu’à sa butée. Pour la fermeture faire l’opération inverse et appuyer
légèrement sur les deux poignées afin d’assurer une bonne étanchéité.

 Régler l’allure du feu en manœuvrant latéralement le bouton ou la tirette (suivant modèle) situé sur la façade cendrier.

CONSEILS D’ENTRETIEN

 Pour obtenir une bonne étanchéité entre la porte et la façade, régler, si besoin est, l’excentrique sur le côté droit de la façade, en

le faisant tourner tout en maintenant l’écrou avec une clé de 10 mm.

 Si la vitre se noircit, glisser du côté extérieur, des cales d’épaisseur d’environ 0,5 mm aux endroits des attaches de la vitre

afin de créer une lame d’air sur tout le pourtour.

 Lors du ramonage à froid, nettoyer complètement le foyer, vérifier les jonctions des différentes pièces, vérifier la position du déflecteur,

celui-ci étant incliné en appui en haut sur l’avaloir et maintien vers le bas la taque décor (sauf sur les modèles 850).

 Changer les joints de porte, de cendrier, et de façade s’ils sont usagés, en employant de la colle haute température et des joints

appropriés.

 Lors du changement de la vitre, dévisser les vis d’attache de vitre et les changer au remontage ainsi que les attaches si cela est

nécessaire.

SECURITE

 Le foyer avec son habillage, ne doit pas être installé dans un endroit où il y a beaucoup de circulation.
 Les objets en matériaux inflammables doivent être gardés à une distance d’au moins 1,5 mètres du devant du foyer. Il en est d e même

pour les vêtements éventuellement mis à sécher devant le foyer.

 Les enfants doivent être avertis que le foyer devient très chaud et qu’ils ne doivent pas y toucher.

SI UN FEU DE CHEMINEE SE DECLARE, SACHEZ EXACTEMENT QUELLES MESURES PRENDRE :

 Fermer immédiatement les arrivées d’air comburant ( en premier : la porte de chargement, en second : le tiroir à cendres, et le bouton

d’admission d’air primaire sur le cendrier),

 Puis communiquer immédiatement avec les autorités locales incendie.

Février 2006

foyer 2000

AD655044

FICHE TECHNIQUE

foyer

2000

Réf 6550 44

Février 2006
