Page 1

Foyer 1100 DO Référence : 6811 44

Foyer 1100

Double Ouverture

Référence 6811 44

LC – 24 09 2008 page 1/6

Page 2

Foyer 1100 DO Référence : 6811 44

Fiche technique AD 6811 44

Notice particulière d’utilisation et d’installation

Consulter attentivement ce complément notice particulière

Caractéristiques suivant EN 13229

Puissance nominale Rendement Taux de CO% T° fumées Mode de fonctionnement Combustible recommandé Débit massique des fumées

Distance par rapport aux matériaux combustibles adjacents :

(caractéristique de l’isolant: laine de roche épaisseur 50 mm, conductivité maxi 0.04W/m°C avec face aluminium côté foyer)

Caractéristiques de construction :

Masse de l’appareil Environ 265 kg

Raccordement au conduit de fumée par la buse

située sur le dessus de l’appareil

largeur utile pour le chargement des bûches 94 cm - Chargement en façade

Encombrement h 1158 mm lg 1100 mm prof 519.5 mm

Dimensions de la porte h 540 mm lg 1061 mm

Dimensions de la vitre h 464 mm lg 986 mm

Plaque signalétique rivetée à l’arrière du cendrier

ainsi que la notice générale également livrée avec l’appareil.

18 kW

70 %

0.3 %

380 °C

Continu

Bois / bûches de 50 cm

17.5 g/s

Latéralement : 6.5 cm (dont 5 cm d’isolant)

Au fond : 11.5 cm (dont 5 cm d’isolant)

diamètre 230 mm

949

580

1158

LC – 24 09 2008 page 2/6

Page 3

Foyer 1100 DO Référence : 6811 44

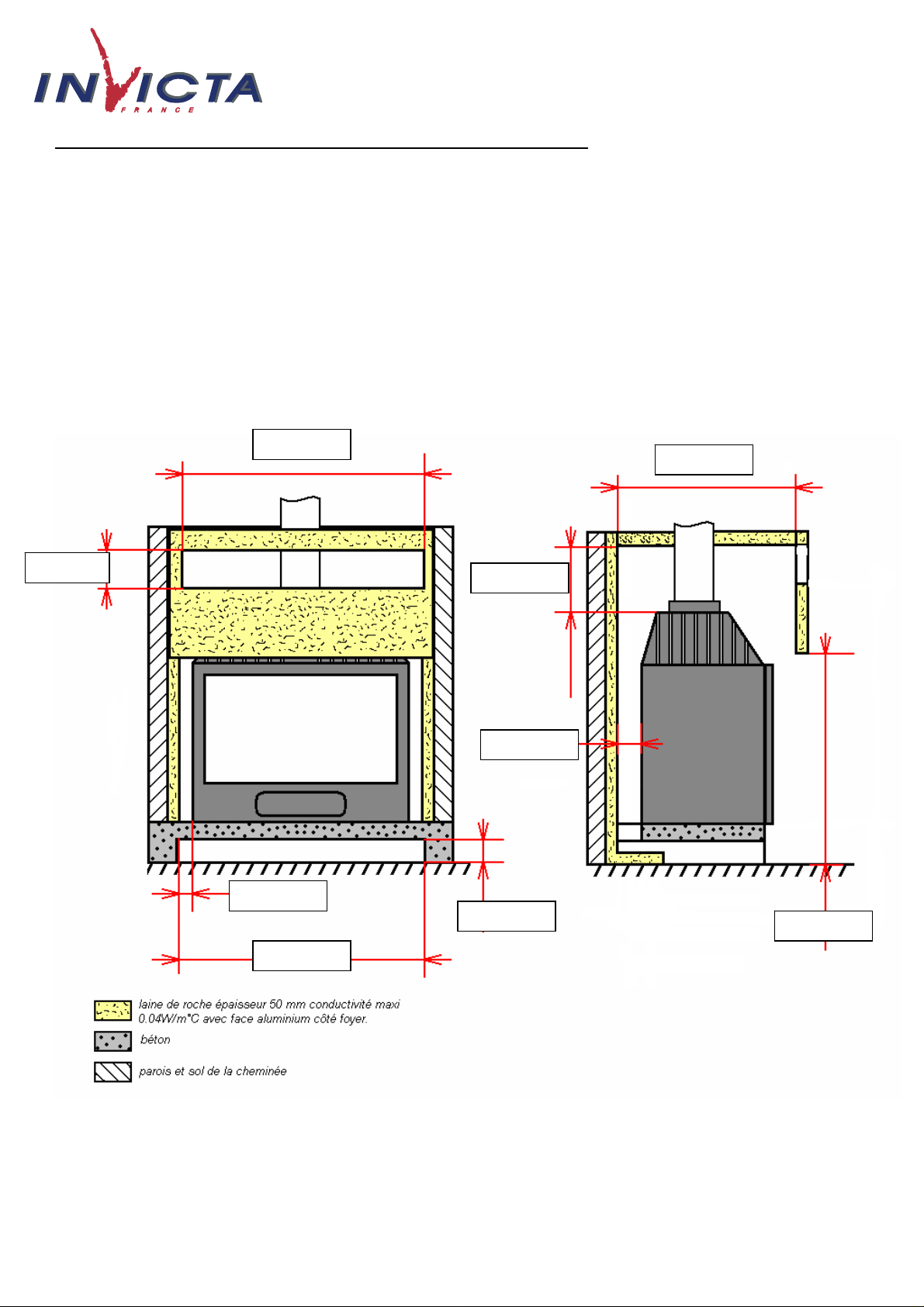

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.

Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degr és Celsius au dessus de la température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe les dispositions du schéma ci-après.

Respecter les dimensions minimales d’encastrement et celles du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section de sortie de « l’air chaud »).

Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour les organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.

800 mm

510 mm

140 mm

15 mm

600 mm

590 mm

65 mm

100 mm

720 mm

LC – 24 09 2008 page 3/6

Page 4

Foyer 1100 DO Référence : 6811 44

LC – 24 09 2008 page 4/6

Page 5

Foyer 1100 DO Référence : 6811 44

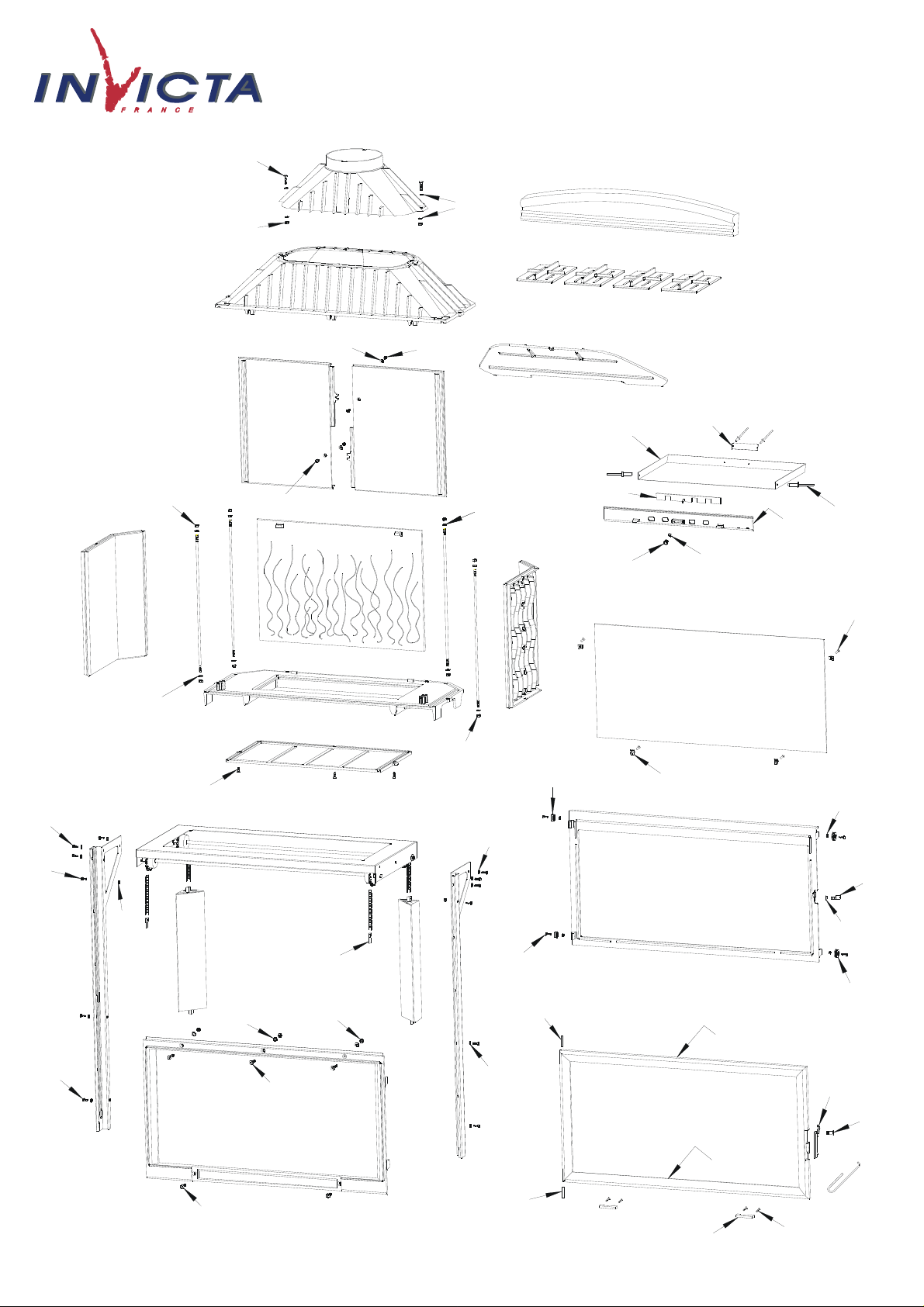

Repére Nbr DESIGNATION Référence

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55

1 Buse FB60 110103

2 Vis tête hexagonale de 8x30 AV 8408300 15 Rondelle de 8 AV 4100080 13 Ecrou hexagonale de 8 AV 7100080

1 Avaloir FB60 110102

1 Déflecteur FB60 110106

2 Fond arrière FB60 110119

1 Pare bûches FB60 110116

4 Grille foyère FB60 110110

2 Côté réversible FB60 110101

1 Taque FB60 110115

Tirant de ∅ 8 x 560

1 Socle FB60 110100

2 Rivet de 3x8 AV 5203080

1 Plaque signalétique PS 681144 10 Vis tête hexagonale de 6x16 AV 8406160

1 Registre de réglage d’air AT 700356A

2 Rivet de 5x16 AV 5205160

1 Tiroir cendrier AT 110102A

Joint de cendrier ∅ 5, longueur 1,35 mètre

1 Façade cendrier FB60 110111

1 Bouton de réglage d’air AV 1113401

1 Façade fixe FB60 110104

3 Vis tête fraisée de 8x40 AV 8638400

2 Vis tête fraisée de 8x30 AV 8638300

2 Poulie AS 800200A

1 Joint de vitre de 7x3, longueur 1,909 mètre KAI 010080

1 Façade relevable FB60 110107

1 Ecrou bas de réglage fermeture AV 7130060

1 Excentrique de réglage fermeture AS 700253B

2 Axe de porte, goupille cannelée de 6x50 AV 6306500

Joint de porte ∅ 8, longueur 2,988 mètres

1 Porte FB60 110113

1 Loquet d’ouverture et de fermeture de la porte FB60 700883

1 Vis de fixation du loquet AS 800251B

1 Crochet d’ouverture de la porte AS 800255

4 Vis tête fraisée de 4x20 AV 8604200

2 Poignée de relevage de la porte FB60 700198

1 Vitre AX 126811A

4 Vis tête cylindrique de 4x6 AV 8644062

4 Attache de vitre AS 700180A

1 Dessous socle FB60 110120

5 Vis tête fraisée de 6x20 AV 8636200

2 Chape de réglage AS 900100A

8 Ecrou hexagonale de 6 AV 7100060

2 Poulie AS 800203A

1 Contre poids FB60 850128 13 Rondelle de 6 AV

1 Pont de relevage AT 110100A

2 Vis tête hexagonale de 6x30 AV 8406300

4 Vis tête hexagonale de 6x20 AV 8406200

1 Montant gauche AT 800147A

1 Montant droit AT 800145A

2 Chaîne de longueur 1036mm + attache rapide AD 480100A

1 Contre poids FB60 850120

AS 800276A

AI 303005

AI 303008

4100060

LC – 24 09 2008 page 5/6

Page 6

Foyer 1100 DO Référence : 6811 44

TRES IMPORTANT En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER ET

INSERTS » fournie avec l’appareil.

CONSEILS D’INSTALLATION La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un manomètre. Un

modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.

CONSEILS D’UTILISATION Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre, Charme,

Chêne – le sapin et les résineux sont interdit). Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur. Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de l’ouverture de la porte.

 Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du bois fendu

finement). Ouvrir le registre d’allumage, enflammer le papier puis fermer la porte de l’appareil . Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).

• Puissance Nominale

pleine et une fendue), renouvelée toutes les 60 minutes, avec le registre d’allumage fermé. Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils s’accompagnent d’une chute de puissance et d’une baisse des performances. Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hor s du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.

• Allure réduite de 3 heures

kg constituée de 1 bûche de bois dur non fendue en privilégiant les grands diamètres (supérieurs à 16 cm) et en fermant complètement le registre d’allumage. Effectuer préalablement une mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.

Le fonctionnement en allure réduite, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide, entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :

• alterner les périodes de ralenti par des retours en fonctionnement à allure normale.

• privilégier une utilisation avec de petites charges.

Organes de réglages :

Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent tous être très chauds.

 Registre d’allumage

position est réservée aux opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisation de cette position.

CONSEILS D’ENTRETIEN

Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage. A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :  nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en appui en haut

sur l’avaloir et maintenu vers le bas sur le fond.

 procédera si nécessaire au changement des composants usés (joint de porte notamment)

SECURITE

• Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le po êle dans un

endroit où il y a beaucoup de passages.

• Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et secondaire, puis

communiquer immédiatement avec les autorités locales incendie (le 18).

• Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit moins de la

moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.

• Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.

• La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.

: elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 7 kg, sous forme de 2 bûches de bois dur (une bûche

: une puissance inférieure à la puissance nominale peut être obtenue sous un tirage de 6 Pa avec une charge de 6 à 8 kg

: Situé en façade du cendrier. L’ouverture de ce registre permet d’obtenir un supplément d’air pour l’allumage. Cette

LC – 24 09 2008 page 6/6
