Foyer
FLAMEO
Référence 6575 44
Foyer FLAMEO Référence : 6575 44
DT – 20 décembre 2007 page 1/8
Page 2

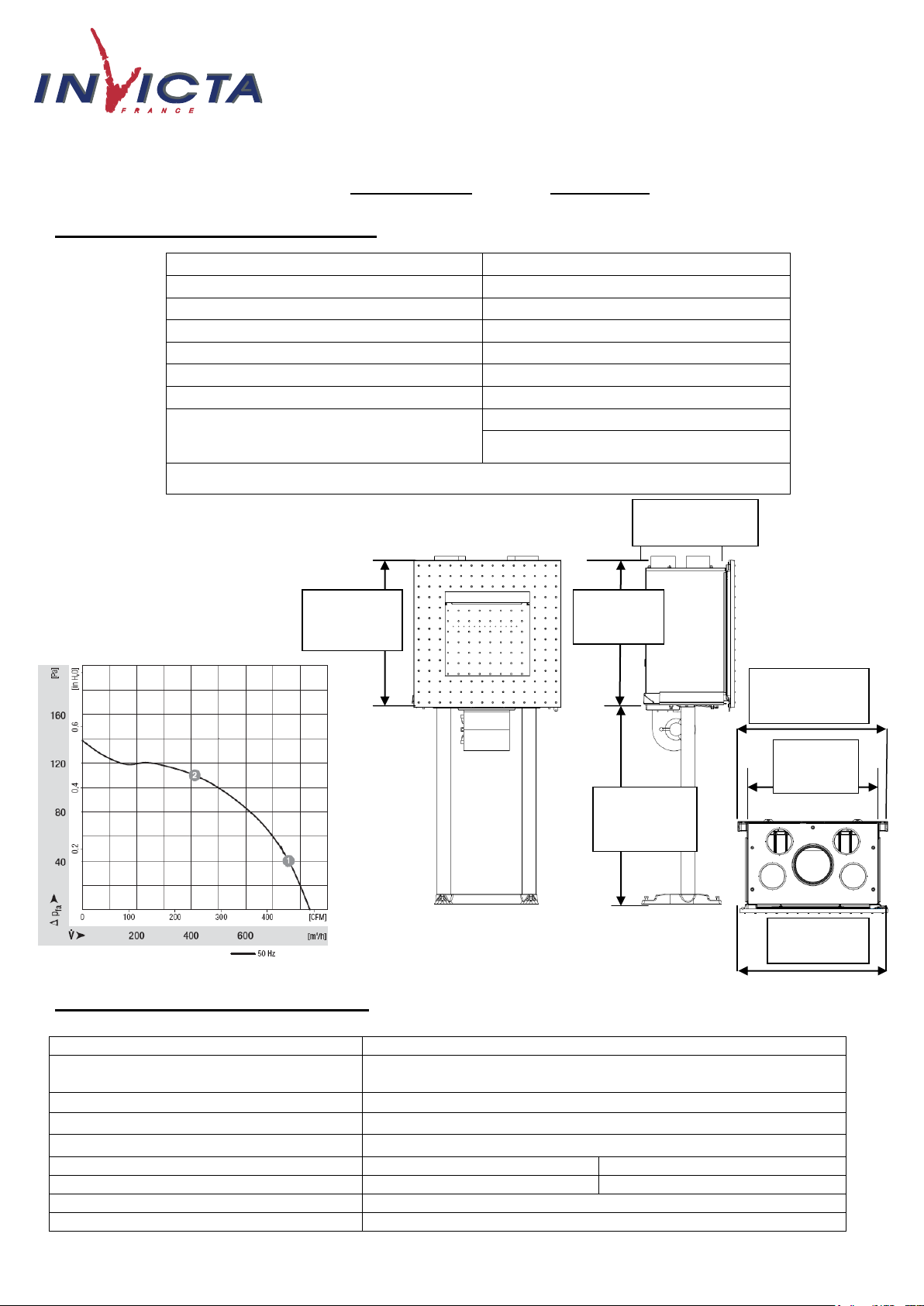

Puissance nominale
14 kW
Rendement
75%
Taux de CO%
0.3%
T° fumées
326 °C
Mode de fonctionnement
Continu et intermittent
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
10.6 g/s
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 7 cm (dont 5 cm d’isolant)
Au fond : 7.5 cm (dont 5cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côté
foyer)
Masse de l’appareil
200 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 180 int ./200 ext. mm
Longueur maximale des bûches
55 cm - Chargement en façade
Encombrement du foyer
Voir schéma ci-dessus
Encombrement sur pied (réglable en hauteur)
Voir schéma ci-dessus
Dimensions de la porte
h 750 mm
lg 750 mm
Vision du feu
h 427 mm
lg 427 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Caractéristique du pulseur
Débit à pression nulle : 800 m3/ heure
Fiche technique AD 6575 44
Réglable en
hauteur de 300
à 950mm
Hauteur
caisson
710mm
Largeur de
porte 750mm
Largeur hors-tout
de la chaise
755mm
Largeur
caisson
660mm
Profondeur caisson
420 mm
Hauteur de la
porte
750mm
Foyer FLAMEO Référence : 6575 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques du pulseur :
Caractéristiques de construction :
DT – 20 décembre 2007 page 2/8
Page 3
Foyer FLAMEO Référence : 6575 44

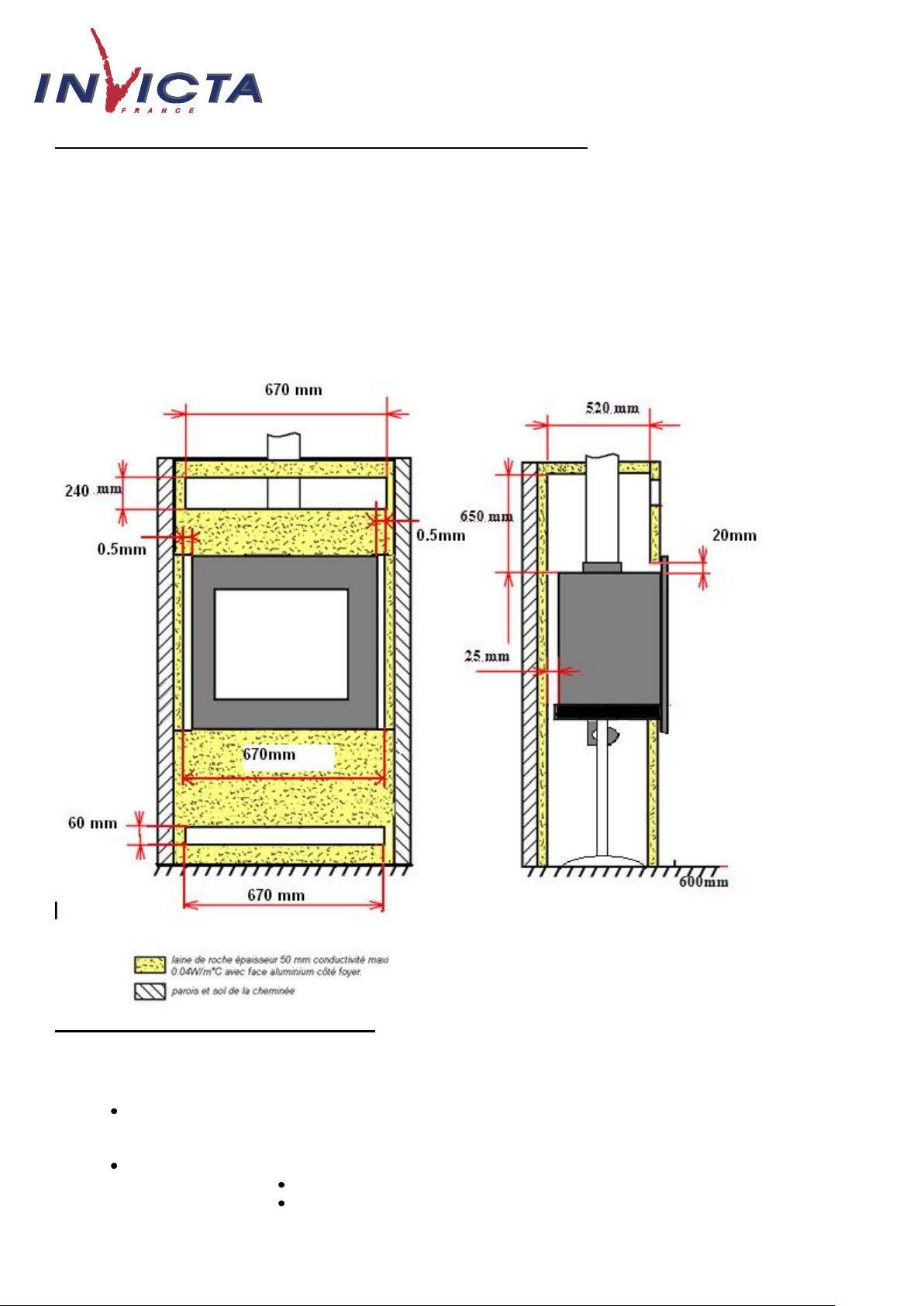

INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des disposit ions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour l es
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
Prévoir impérativement une trappe d’accès pour la maintenance du ventilateur.
Raccordement électrique de la soufflerie
Alimentation électrique 230 V / 50 Hz - puissance de la soufflerie : 100W -0.44A
L’appareil est livré avec un câble souple, permettant son raccordement au réseau d’alimentation électrique.
Prévoir sur l’installation fixe :
un dispositif de séparation omnipolaire ayant une distance d’ouverture des contacts d’au moins 3mm : ce dispositif
permettra d’isoler l’appareil du réseau d’alimentation électrique. L’installation devra être conforme à la NFC 15100. En
particulier le branchement de la terre (fil vert et jaune) devra être effectué.
Un dispositif de commande par variation de tension permettant à l’utilisateur de moduler le débit du pulseur :
petit débit (Vitesse de confort) : grand silence.
grand débit (Vitesse de travail) : répartition rapide de l’air chaud.
DT – 20 décembre 2007 page 3/8
Page 4
Foyer FLAMEO Référence : 6575 44
DT – 20 décembre 2007 page 4/8
Page 5

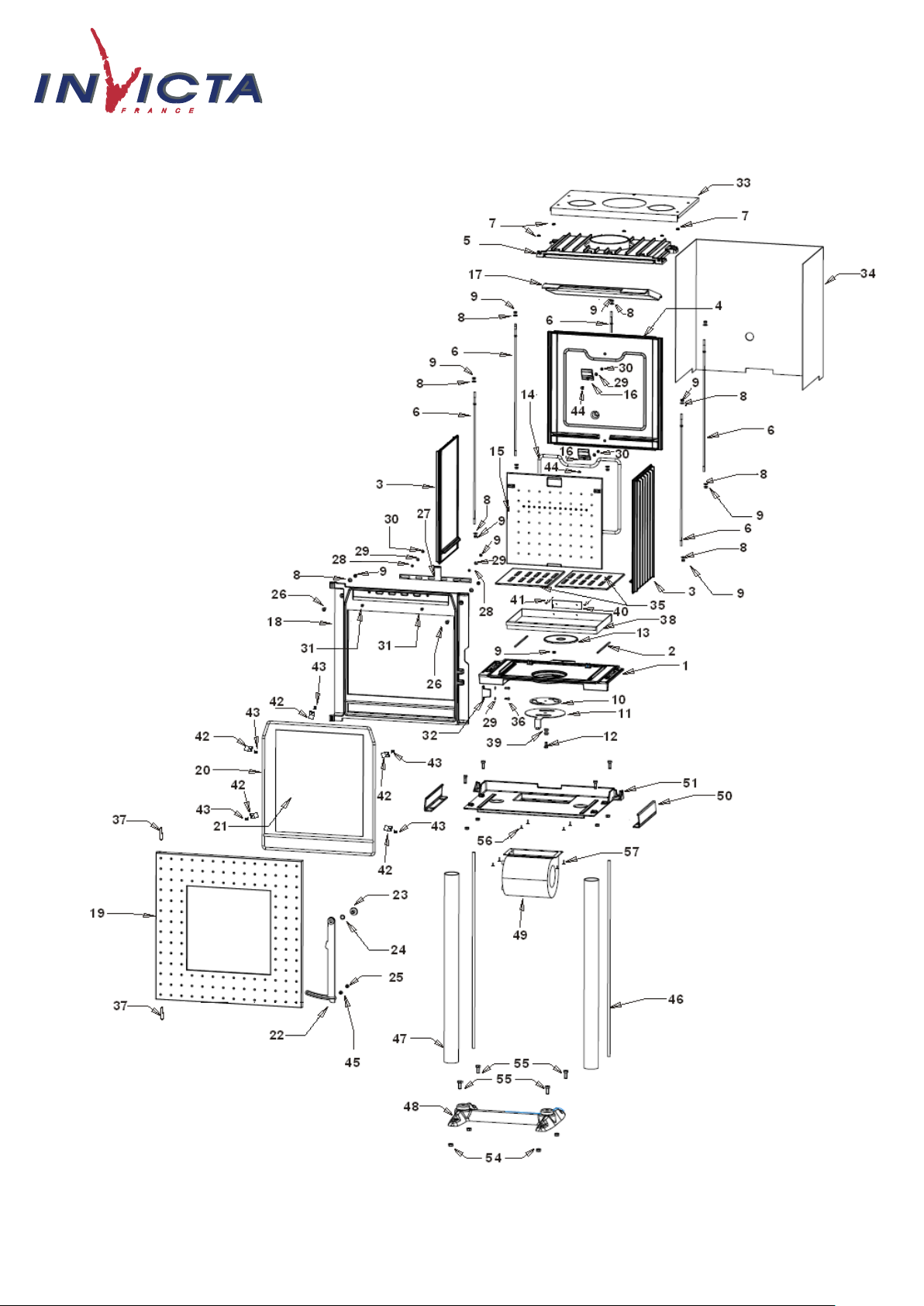

Repère
Nbr
DESIGNATION
Référence
1
1
Socle
FB60750100
2
2
Joint de cendrier
AI303007
3
2
Coté reversible
FB60750101
4
1
Fond
FB60750102
5
1
Avaloir
FB60750103
6
5
Tirant 8 à oreilles
AS750126
7
5
Rondelle éventail
AV41500080
8
Rondelle 8
AV 4100080
9
Ecrou h 8
AV 7100080
10
1
Contre plaque de registre
AT750101
11
1
Registre d’arrivée d’air primaire
AT750103
12
1
Vis décolletée de registre
AS750123
13
1
Tampon
FB60750109
14
1
Joint de taque
AI303012
15
1
Taque
FB60750106
16
2
Crochet de taque
FB60750110
17
1
Déflecteur
FB60750107
18
1
Façade
FB60750105
19
1
Porte
FB60750104
20
1
Joint de porte
AI303012
21
1
Vitre
AX126575
22
1
Poignée
AS750120
23
1
Vis décolletée de poignée
AS750122
24
1
Rondelle ressort 16
AV4170171
25
1
Vis décolletée de glissière porte
AS750124
26
2
Vis chc/90 M 8x40
AV8638400
27
1
Registre d’arrivée d’air secondaire
AT750102
28
2
Entretoise registre air secondaire
AS750121
29
Rondelle 6
AV 4100060
30
Ecrou h 6
AV 7100060
31
2
Vis chc/90 M6x20
AV8636200
32
1
Fermoir
FB60750111
33
1
Dessus de carénage
AT750104
34
1
Enveloppe de carénage
AT750105
35
2
Demi-grille foyère
FB60750108
36
2
Vis fhc M5-20
ZV8635200
37
2
Axe de porte, goupille cannelée 6x 40
AV 6306400
38
1
Cendrier
AT750100
39
1
Ressort de registre primaire
AS750125
40
1
Plaque signalétique
PS6575 44
41
2
Rivet 3 x8
AV 5203080
42
5
Attache de vitre
AS 700262
43
5
Vis tête cylindrique de 4 x8
AV 8644080
Foyer FLAMEO Référence : 6575 44
DT – 20 décembre 2007 page 5/8
Page 6
Repère
Nbr
DESIGNATION
Référence
44
2
Vis h M6-30
AV8636300
45
1
Rondelle laiton
46
2
Tige filtée 1 m 12
AV8760120
47
2
Tube 900mm 70 ép 2
AT750107
48
1
Pied
FB60750114
49
1
Ventilateur grand débit
AL401301
50
2
Plaque de chaise
FB60750115
51
1
Chaise
FB60750113
52
4
Vis chc M10x 30
AV8661030
53
4
Ecrou H M10
AV7100100
54
4
Ecrou H M12
AV7100120
55
4
AV8402400
AV8402400
Foyer FLAMEO Référence : 6575 44
DT – 20 décembre 2007 page 6/8
Page 7
Foyer FLAMEO Référence : 6575 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (H umidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de
conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 4.5 kg, sous forme de 2 demies bûches
de bois dur, renouvelée toutes les 60 minutes, avec le réglage d’allure légèrement entrouvert (environ 30% : voir schéma ci après).
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 14 kg constituée de 1 bûche de bois dur
non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une
mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée
des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni
totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus
en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils
s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par
piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors
du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.

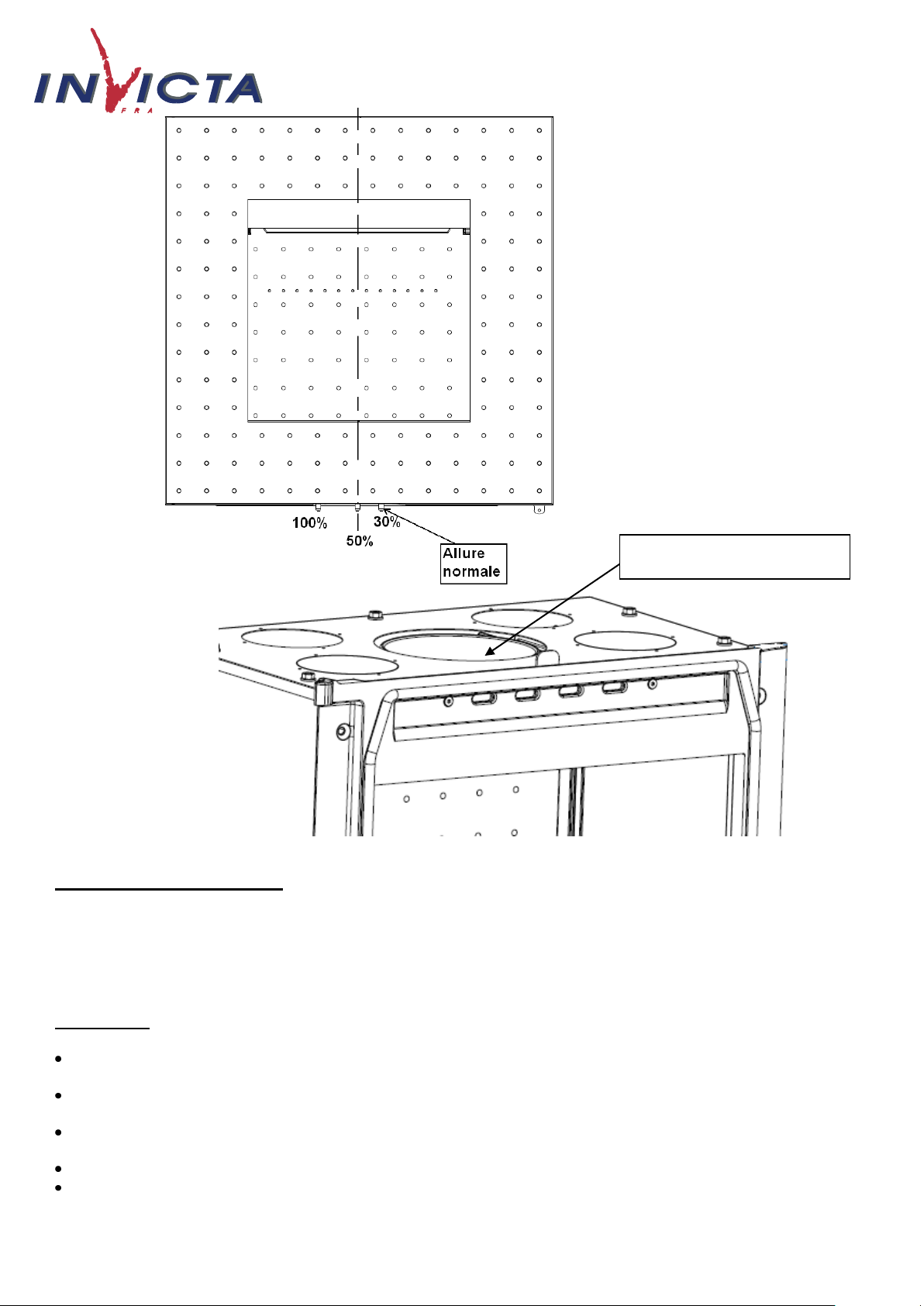

Registre de réglage d’allure (voir fig. page 8) (situé en bas de la façade) : ce registre est utilisé pour moduler l’allure de
l’appareil entre ‘’ allure normale ‘’ et la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position
‘’allure normale’’ correspondant à une ouverture de 30 %.
Registre d’allumage (voir fig. page 8) : L’action sur le registre de réglage d’allure, au delà de la position ‘’allure normale’’
permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et
ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit
rester sous surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (voir fig. page 8) (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un
fonctionnement performant et une combustion propre.
o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir
ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage
d’allure pour faire varier la puissance de l’appareil.
DT – 20 décembre 2007 page 7/8
Page 8
REGISTRE SECONDAIRE
Foyer FLAMEO Référence : 6575 44
CONSEILS D’ENTRETIEN
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.
A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :
nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en
appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
procédera si nécessaire au changement des composants usés (joint de porte notamment)
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le
poêle dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et
secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit
moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.
DT – 20 décembre 2007 page 8/8
