Poêle à bois
CHAMANE
Référence 615644
Poêle Chamane Référence : 6156 44
LC le 10/05/2007 Page 1 sur 6
Page 2
Puissance nominale
14 kW
Rendement
80.4 %
Taux de CO%
0.283 %
T° fumées
274 °C
Mode de fonctionnement
Continu et Intermittent
Combustible recommandé
Bois / bûches de 33 cm
Débit massique des fumées
11.8 g/s
L’appareil ne doit pas être posé directement sur un sol en matériaux combustible ou se dégradant
sous l’effet de la chaleur. Si le cas se présente, placer l’appareil sur une sole carrelée ou une
plaque métallique réfléchissante pour protéger le sol contre le risque de températures élevées.
Distance minimale à respecter par rapport aux matériaux combustibles adjacents : 60 cm
Distance minimale à respecter par rapport aux matériaux incombustibles adjacents : 15 cm
Masse de l’appareil
160 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 150 ou 180 mm
largeur utile pour le chargement des bûches
- 44 cm- Chargement en façade –
( possibilité de chargement en bûches de 50cm verticalement )
Encombrement
h 1200 mm
lg 560 mm
prof 578 mm
Dimensions de la porte
h 750 mm
lg 533 mm
Vision du feu
h 565 mm
lg 410 / 351 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Poêle Chamane Référence : 6156 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil
Caractéristiques suivant EN 13240 :
LC le 10/05/2007 Page 2 sur 6
Page 3

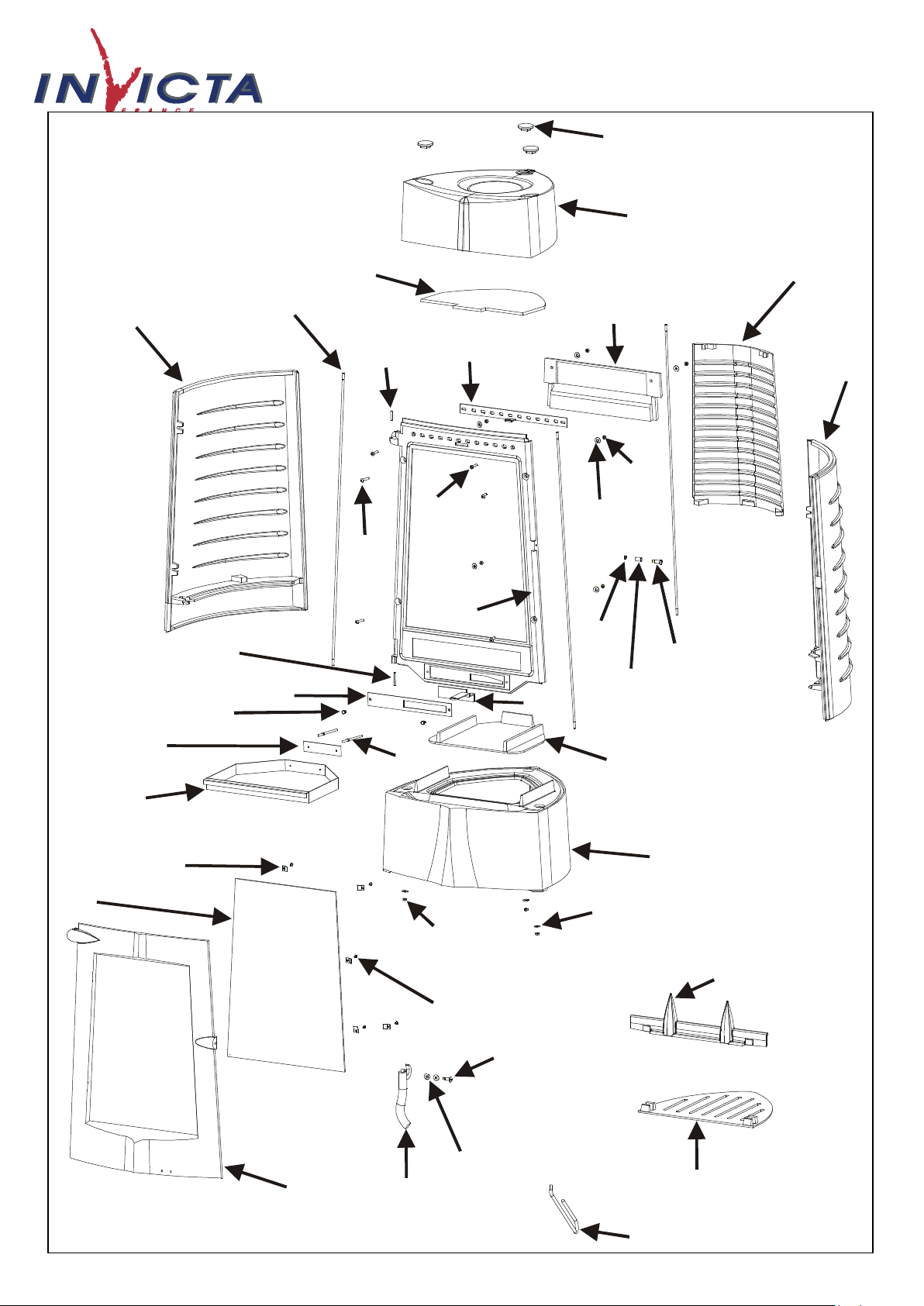

1
2
3
4
5
6
7
8
9
10
11
12
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
Poêle Chamane Référence : 6156 44
LC le 10/05/2007 Page 3 sur 6
Page 4
Repère
Nbr
Désignation
Référence
1
3
BOUCHON FONTE
FB610461
2
1
DESSUS
FB610454
3
1
DEFLECTEUR
FB610463
4
1
TAQUE
FB610462
5
3
TIRANT
AS610152A
6
1
FOND GAUCHE
FB610453
7
1
FOND DROIT
FB610452
8
1
GOUPILLE CANNELEE 5X30
AV6305300
9
1
REGISTRE AIR SECONDAIRE
AT610115A
10
1
GUIDE D’AIR
FB610459
11
9
ECROU M6
AV7100060
12
9
RONDELLE M6 LARGE
AV4110060
13
2
VIS TETE FRAISEE HEXAGONALE CREUSE 6X30
AV8636300
14
4
VIS TETE BOMBEE HEXAGONALE CREUSE 6X30
AV8686300
15
1
ECROU BAS M6
AV7130060
16
1
ENTRETOISE
AS610153A
17
1
AXE EXENTRIQUE
AS610154A
18
1
FACADE
FB610451
19
1
GOUPILLE CANNELEE 5X40
AV6305400
20
1
REGISTRE AIR PRIMAIRE
AT610116A
21
1
TOLE APPUI AIR PRIMAIRE
AT610117A
22
1
SOLE FOYERE
FB610457
23
2
VIS TETE HEXAGONALE 6X10
AV8406100
24
2
RIVET 3X8
AV5203080
25
1
PLAQUE SIGNALETIQUE
AT050000A
26
1
CENDRIER
AT610114A
27
1
SOCLE
FB610450
28
5
CLAMS
AS700262
29
5
VIS TETE CYLINDRIQUE POZI. 4X8
AV8644080
30
1
VITRE
AX605644A
31
1
PORTE
FB610455
32
1
LOQUET
FB610460
33
2
RONDELLE ONDUFLEX Ø8
AV4170081
34
1
VIS LOQUET
AS610155A
35
1
CHENET
FB610458
36
1
GRILLE FOYERE
FB610456
37
1
MAIN FROIDE
AS800255
Poêle Chamane Référence : 6156 44
LC le 10/05/2007 Page 4 sur 6
Page 5
Poêle Chamane Référence : 6156 44
Conseils d’utilisation :
Vérification avant mise en service.
Vérifier que la sole, qui assure l’étanchéité du fond du poêle est convenablement positionnée dans son logement
( fig. 1 page 6 ) : elle doit assurer une fermeture parfaitement étanche .
Pendant les premières utilisations de l’appareil une odeur de peinture va se dégager de l’appareil : aérer la pièce
pour limiter ce désagrément ou effectuer , avant l’installation, une première chauffe à l’extérieur de la maison .
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien
sèches ou du bois fendu finement). Enflammer le papier, fermer la porte du foyer et ouvrir entièrement l’arrivée
d’air. Lorsque celui-ci est bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les
premières heures de mise en service, de faire un feu modéré afin de permettre une dilatation normale de l’ensemble
de l’appareil. Pour faciliter l’allumage, nous vous conseillons de conserver un lit de cendres sur la grille qui par la
même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Fonctionnement intermittent et continu :
Le fonctionnement ‘’Intermittent’’ nécessite un rechargement toutes les heures avec de petites quantités de bois. Il
faut privilégier ce mode de fonctionnement particulièrement performant et respectueux de l’environnement.
L’appareil peut également assurer un fonctionnement ‘’Continu’’ quand les contraintes de l’intermittence ne peuvent
être respectées ou qu’une puissance réduite est recherchée. Dans ce cas, la pleine puissance peut être obtenue sur une
durée de 3 heures, et une allure réduite, à faible puissance, d’une durée de 10 heures est possible.
Puissance Nominale : en ‘’Intermittent’’ elle est obtenue sous un tirage de 12 Pa, avec une charge de bois
de 4 kg, sous forme de 2 ½ bûches de bois dur refendues, renouvelée toutes les 60 minutes ,avec le réglage
d’allure en position ‘’allure normale’’ (voir fig.3 page 6) . En ‘’Continu’’ la charge est portée à 12 kg en 3
bûches, pour un renouvellement toutes les 3 heures.
Combustion lente de 10 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 12 kg
constituée de 2 bûches de bois dur non fendues en privilégiant les grands diamètres (supérieurs à 16 cm) et
en fermant complètement le réglage d’allure. Effectuer préalablement une mise en régime d’allure réduite
en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent
être très chauds.
Registre de réglage d’allure (voir fig.3 page 6 ) : ce registre est utilisé pour moduler l’allure de l’appareil
entre ‘’ allure normale ‘’ et la ‘’combustion lente’’ . Respecter les positions indiquées sur la fig … , en
particulier ,une fois l’appareil allumé , ne pas aller au delà de la position ‘’allure normale’’ .
Registre d’allumage (voir fig.3 page 6 ) : L’action sur le registre de réglage d’allure , au delà de la position
‘’allure normale’’ permet d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux
opérations d’allumage et de reprise et ne doit pas être maintenue plus de 30 minutes sous peine de dommages sur
l’appareil et son environnement. L’appareil doit rester sous surveillance pendant toute la durée d’utilisatio n de
cette position.
Registre d’air secondaire (voir fig.2 page 6) : Ce registre doit rester ouvert pour obtenir un fonctionnement
performant et une combustion propre. L’action de fermeture de ce registre n’est justifiée que si les tirages sont
plus élevés que ceux qui sont recommandés (voir ci avant). Dans ce cas, ce registre peut être partiellement
refermé pour obtenir un fonctionnement satisfaisant. Une fois cette adaptation effectuée, ne plus agir sur ce
registre d’air secondaire, et utiliser exclusivement le registre de réglage d’allure (voir fig.3 page 6) pour faire
varier la puissance de l’appareil .
LC le 10/05/2007 Page 5 sur 6
Page 6

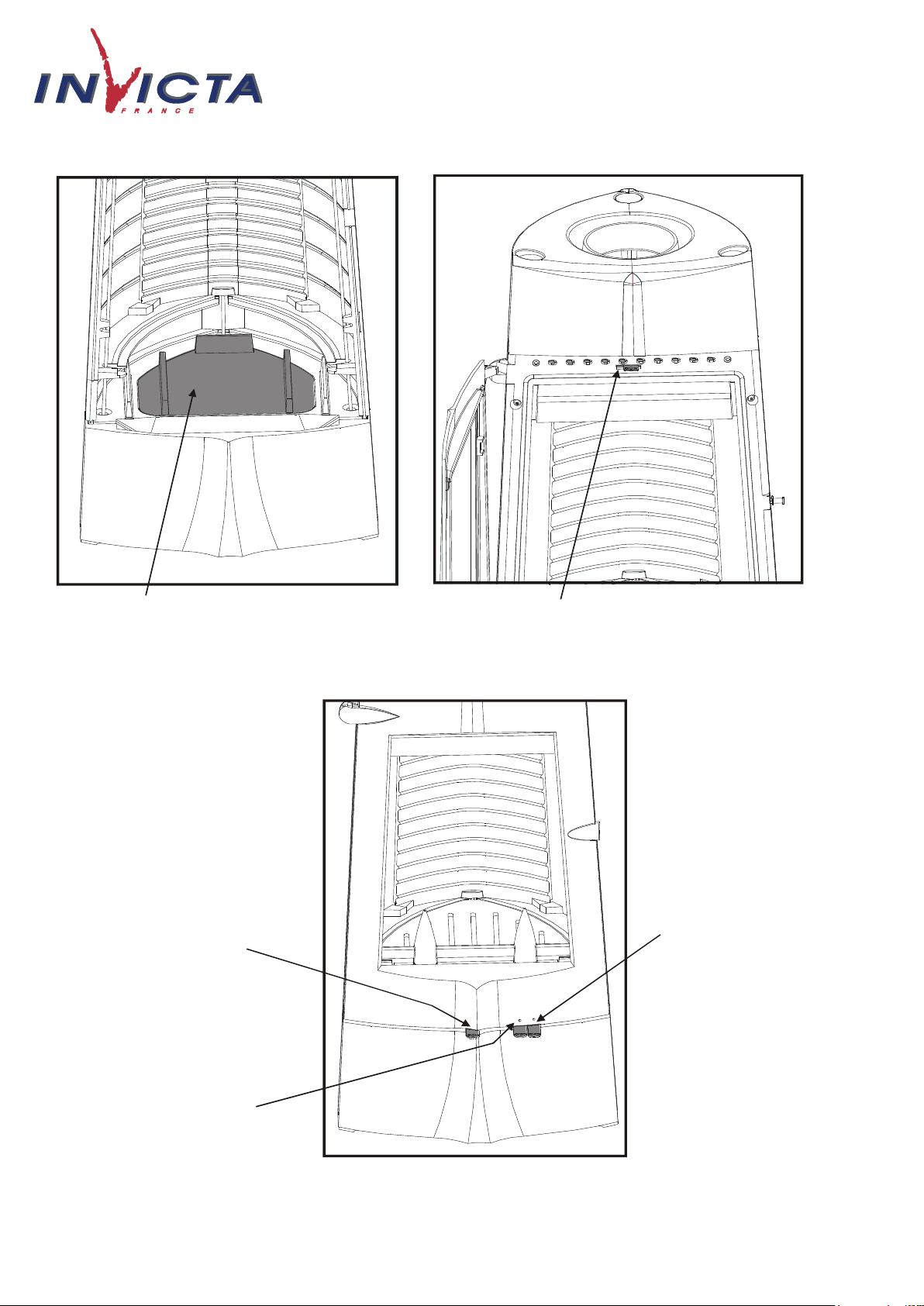

SOLE FOYERE
FIGURE 1
FIGURE 3
Position fermé
du registre
d’a rrivée d’air
Position d’allumage du
registre d’arrivée d’a ir
(entièrement ouvert) :
à n’utiliser que pour les
pha ses d’allumage et
de reprise en gardant
l’appareil sous
surveillance!
Position d’allure
normale
FIGURE 2
REGISTRE AIR SECONDAIRE
Poêle Chamane Référence : 6156 44
LC le 10/05/2007 Page 6 sur 6
