Page 1
POELE
DÉCOR
VERTICAL
CARO
Référence 6560 44
Poêle décor vertical CARO Référence : 6560 44
LC – 04/09/2009 page 1/8
Page 2
Puissance nominale
16 kW
Rendement
71.4%
Taux de CO%
0.220%
T° fumées
302°C
Mode de fonctionnement
Continu
Combustible recommandé
Bois / bûches de 50 cm
Débit massique des fumées
21.65 g/s
Distance par rapport aux matériaux
combustibles adjacents :
Latéralement : 6.5 cm (dont 5 cm d’isolant)
Au fond : 11.5 cm (dont 5cm d’isolant)
(caractéristique de l’isolant: laine de roche épaisseur 5 cm, conductivité maxi 0.04W/m°C avec face aluminium côté
foyer)
Masse de l’appareil
205 kg
Raccordement au conduit de fumée par la buse
située sur le dessus de l’appareil
diamètre 230 mm
Longueur maximale des bûches
51 cm - Chargement en façade
Encombrement du foyer
Voir schéma ci-dessus
Dimensions de la porte
h 803 mm
Lg 702 mm
Vision du feu
H580 mm
lg 478 mm
Plaque signalétique
rivetée à l’arrière du cendrier
Fiche technique AD 6560 44
Poêle décor vertical CARO Référence : 6560 44
Notice particulière d’utilisation et d’installation
Consulter attentivement ce complément notice particulière ainsi que la notice générale également livrée avec l’appareil.
Caractéristiques suivant EN 13229 :
Caractéristiques de construction :
LC – 04/09/2009 page 2/8
Page 3
Poêle décor vertical CARO Référence : 6560 44
INSTRUCTIONS POUR L’ENCASTREMENT DE L’APPAREIL.
Pour limiter l’échauffement des parois constituant l’habillage de la cheminée à construire à 65K (K = degrés Celsius au dessus de la
température ambiante), et obtenir un bon fonctionnement de l’appareil, il est nécessaire de respecter le principe des dispositions du
schéma ci-après.
Respecter les dimensions minimales d’encastrement et du circuit d’air de convection (section d’entrée de « l’air à chauffer » et section
de sortie de « l’air chaud »).
Les dimensions minimales d’encastrement indiquées garantissent l’accès aux organes de manœuvre, une course suffisante pour l es
organes mobiles, l’accès et le démontage pour les pièces susceptibles d’être remplacées.
LC – 04/09/2009 page 3/8
Page 4
Poêle décor vertical CARO Référence : 6560 44
LC – 04/09/2009 page 4/8
Page 5

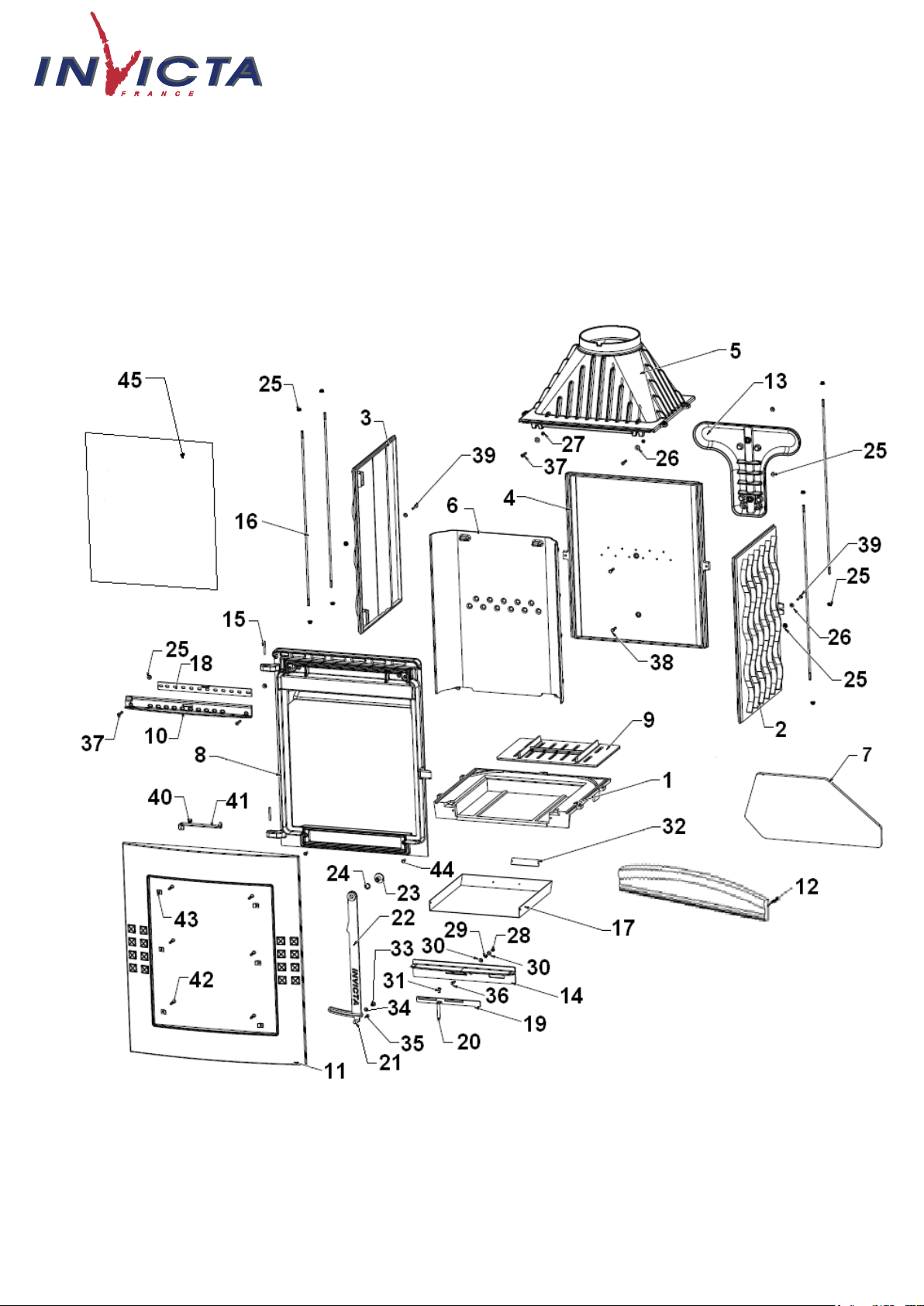

Repère
Nbr
DESIGNATION
Référence
1
1
Socle
FB60650100
2
1
Côté réversible
FB60650101
3
1
Côté réversible
FB60650101
4
1
Fond arrière
FB60650102
5
1
Avaloir
FB60650141
6
1
Taque invicta
FB60650143
7
1
Déflecteur
FB60650140
8
1
Façade
FB60650144
9
1
Grille foyère
FB60700139
10
10
Guide air
FB60650149
11
1
Porte caro
FB60650151+
AI303012
12
1
Chenet invicta
FB650114
13
1
Collecteur
FB60800152
14
1
Façade cendrier +joint D5
FB 60650147+
AI 303005
15
2
Axe de porte, goupille cannelée 6x 50
AV 6306500
16
4
Tirant D6 Lg680
AS650100A
17
1
Tiroir cendrier
AT650101A
18
1
Registre secondaire
AT610115A
19
1
Registre primaire 800x600
AT700109C
20
1
Bouton inox 65mm
AS700102
21
1
Bouton inox de poignée
AS750120B
22
1
Poignée
AT650105A
23
1
Vis décolletée de poignée
AS750122
24
1
Rondelle ressort 16
AV4170171
25
14
Ecrou embase 6
AV7220060
26
2
Rondelle large de 6
AV4110060
27
2
Ecrou h 6
AV 7100060
28
1
Ecrou M6 borgne
AV7140060
29
1
Ressort
AS700230
30
4
Rondelle 6
AV 4100060
31
1
Vis BHC embase M6x12mm
AV8696121
32
1
Plaque signalétique
PS6560 44
33
1
Vis décolletée de glissière porte
AS750124
34
1
Rondelle laiton
AV4100085
35
1
Vis fhc tuflock M6x16
AV8636169
36
1
Vis ff M6 x25
AV8606250
37
4
Vis fhc M6x30
AV8636300
38
2
Vis H M6x30mm
AV8406300
39
2
Vis H M6x35mm
AV8406350
40
1
Vis fhc M6x10
AV8636100
41
1
Butée de porte
AT650106A
42
6
Vis tête cylindrique de 4 x8
AV 8644080
43
6
Attache de vitre
AS 700262
44
2
Vis fhc M6x20
AV8636200
45
1
Vitre
AX126585A
Poêle décor vertical CARO Référence : 6560 44
LC – 04/09/2009 page 5/8
Page 6
Poêle décor vertical CARO Référence : 6560 44
TRES IMPORTANT
En complément de ce document, consulter attentivement la « NOTICE D’INSTALLATION ET D’UTILISATION POUR FOYER
ET INSERTS » fournie avec l’appareil.
CONSEILS D’INSTALLATION
La dépression dans le conduit de fumées doit être comprise entre 6 et 12 Pascals. Cette mesure est vérifiable en chauffe à l’aide d’un
manomètre. Un modérateur de tirage est nécessaire dans presque tous les cas pour réguler le tirage aux valeurs préconisées.
CONSEILS D’UTILISATION
Utiliser uniquement les combustibles recommandés : Bois sec (Humidité inférieure à 20 %) d’un minimum de 2 ans de coupe (Hêtre,
Charme, Chêne – le sapin et les résineux sont interdit).
Le tiroir cendrier doit toujours rester dans l’appareil sauf lors du décendrage. Pour ouvrir et fermer la porte, utiliser le gant anti-chaleur.
Il peut être nécessaire d’arrêter l’extracteur de la ventilation mécanique pour éviter le refoulement des fumées dans la pièce lors de
l’ouverture de la porte.
Allumage : placer sur la grille du papier froissé (éviter le papier glacé) et du petit bois sec (des petites branches bien sèches ou du
bois fendu finement). Enflammer le papier, fermer la porte de l’appareil et ouvrir entièrement l’arrivée d’air. Lorsque celui-ci est
bien enflammé, vous pouvez charger votre appareil. Il est recommandé, pendant les premières heures de mise en service, de faire un
feu modéré afin de permettre une dilatation normale de l’ensemble de l’appareil. Pour faciliter l’allumage, nous vous conseillons de
conserver un lit de cendres sur la grille qui par la même occasion, seront préservées (sans trop obstruer les trous de passage d’air).
Puissance Nominale : elle est obtenue sous un tirage de 12 Pa, avec une charge de bois de 5 kg, sous forme de 2 demies bûches de
bois dur (soit une bûche fendue en deux partie), renouvelée toutes les 60 minutes, avec le réglage d’allure légèrement entrouvert
(environ 30% : voir schéma ci après).
Combustion lente de 3 heures : elle est obtenue sous un tirage de 6 Pa avec une charge de 5 kg constituée de 1 bûche de bois dur
non fendues de grand diamètre (supérieurs à 16 cm) et en fermant complètement le réglage d’allure. Effectuer préalablement une
mise en régime d’allure réduite en fermant le réglage d’allure pour charger ensuite sur un lit de braise à peine rougeoyant.
Le fonctionnement continu en allure lente, surtout pendant les périodes de redoux (tirage défavorable) et avec du bois humide,
entraîne une combustion incomplète qui favorise les dépôts de bistre et de goudron :
alterner les périodes de ralenti par des retours en fonctionnement à allure normale.
privilégier une utilisation avec de petites charges.
Une baisse d’activité peut se produire à cause d’une évolution défavorable de la combustion, d’une géométrie inadaptée
des bûches, de l’utilisation d’un bois dur ou humide. Ces phénomènes de ralentissement, qui ne sont ni exceptionnels ni
totalement prévisibles, se traduisent par la diminution du rideau de flamme (le combustible forme une voûte et n’est plus
en contact avec la braise), la diminution progressive de la réserve de braise et le refroidissement du foyer. Ils
s’accompagnent d’une chute de puissance et d’une baisse des performances.
Pour l’éviter : ouvrir la porte du foyer avec précaution , réorganiser la charge sur le lit de braise en procédant par
piquage et déplacement du combustible avec un tisonnier en prenant garde de ne pas faire chuter de braise hors
du foyer , puis refermer la porte . L’activité reprend immédiatement après la fermeture de porte.
Organes de réglages :
Utiliser systématiquement la ‘’main froide’’ fournie avec l’appareil pour manipuler les organes de réglages qui peuvent être très chauds.
LC – 04/09/2009 page 6/8
Registre primaire de réglage d’allure : ce registre est utilisé pour moduler l’allure de l’appareil entre ‘’ allure normale ‘’ et
la ‘’combustion lente’’. Une fois l’appareil allumé, ne pas aller au delà de la position ‘’allure normale’’ correspondant à une
ouverture de 30 %.
Registre d’allumage : L’action sur le registre primaire de réglage d’allure, au delà de la position ‘’allure normale’’ permet
d’obtenir un supplément d’air pour l’allumage. Cette position est réservée aux opérations d’allumage et de reprise et ne doi t
pas être maintenue plus de 30 minutes sous peine de dommages sur l’appareil et son environnement. L’appareil doit rester sous
surveillance pendant toute la durée d’utilisation de cette position.
Registre d’air secondaire (situé en haut de la façade) : Ce registre doit rester ouvert pour obtenir un fonctionnement
performant et une combustion propre.
o L’action de fermeture de ce registre n’est justifiée que si les tirages sont plus élevés que ceux qui sont recommandés (voir
ci avant). Dans ce cas, ce registre peut être partiellement refermé pour obtenir un fonctionnement satisfaisant.
Une fois cette adaptation effectuée, ne plus agir sur ce registre d’air secondaire, et utiliser exclusivement le registre de réglage
d’allure pour faire varier la puissance de l’appareil.
Page 7
Poêle décor vertical CARO Référence : 6560 44

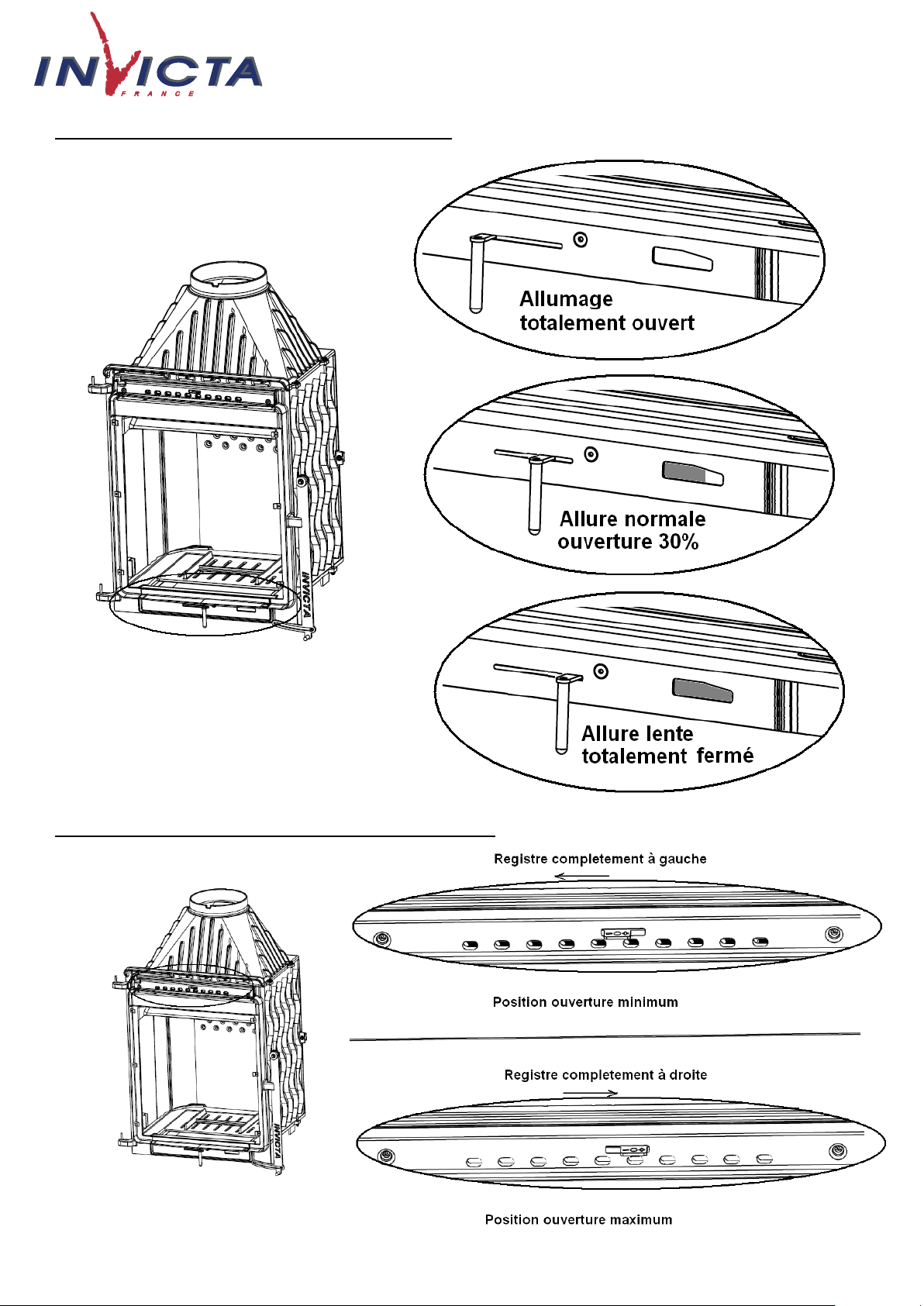

REGISTRE PRIMAIRE : situé la façade cendrier
REGISTRE SECONDAIRE : situé en haut de la façade
LC – 04/09/2009 page 7/8
Page 8
Poêle décor vertical CARO Référence : 6560 44
CONSEILS D’ENTRETIEN
Après une longue période d’arrêt vérifier l’absence d’obstruction du conduit avant un rallumage.
A l’occasion des opérations de ramonage, faites vérifier l’ensemble de l’appareil par un technicien compétent qui :
nettoiera complètement l’appareil, vérifiera les jonctions des différentes pièces et la position du déflecteur, celui-ci étant incliné en
appui en haut sur l’avaloir et maintenu vers le bas sur le fond.
procédera si nécessaire au changement des composants usés (joint de porte notamment)
SECURITE
Pendant le fonctionnement, toutes les surfaces de l’appareil sont chaudes : Attentions aux brûlures !! Eviter d’installer le
poêle dans un endroit où il y a beaucoup de passages.
Si un feu de cheminée se déclare, en premier fermer la porte de rechargement, en second les arrivées d’air primaire et
secondaire, puis communiquer immédiatement avec les autorités locales incendie (le 18).
Ne jamais mettre dans l’appareil des charges de bois supérieures à celles indiquées dans les « conseils d’utilisation » (soit
moins de la moitié de la hauteur de la chambre de combustion). Il est interdit d’utiliser l’appareil comme incinérateur.
Il est interdit d’utiliser des combustibles non recommandés et non-adaptés à l’appareil, y compris les combustibles liquides.
La chambre de combustion doit toujours rester fermée, sauf lors du rechargement. Ne pas surchauffer l’appareil.
LC – 04/09/2009 page 8/8
