INTRO CHR-2207 GV
|
AA |
BB |
CC |
|
|
|

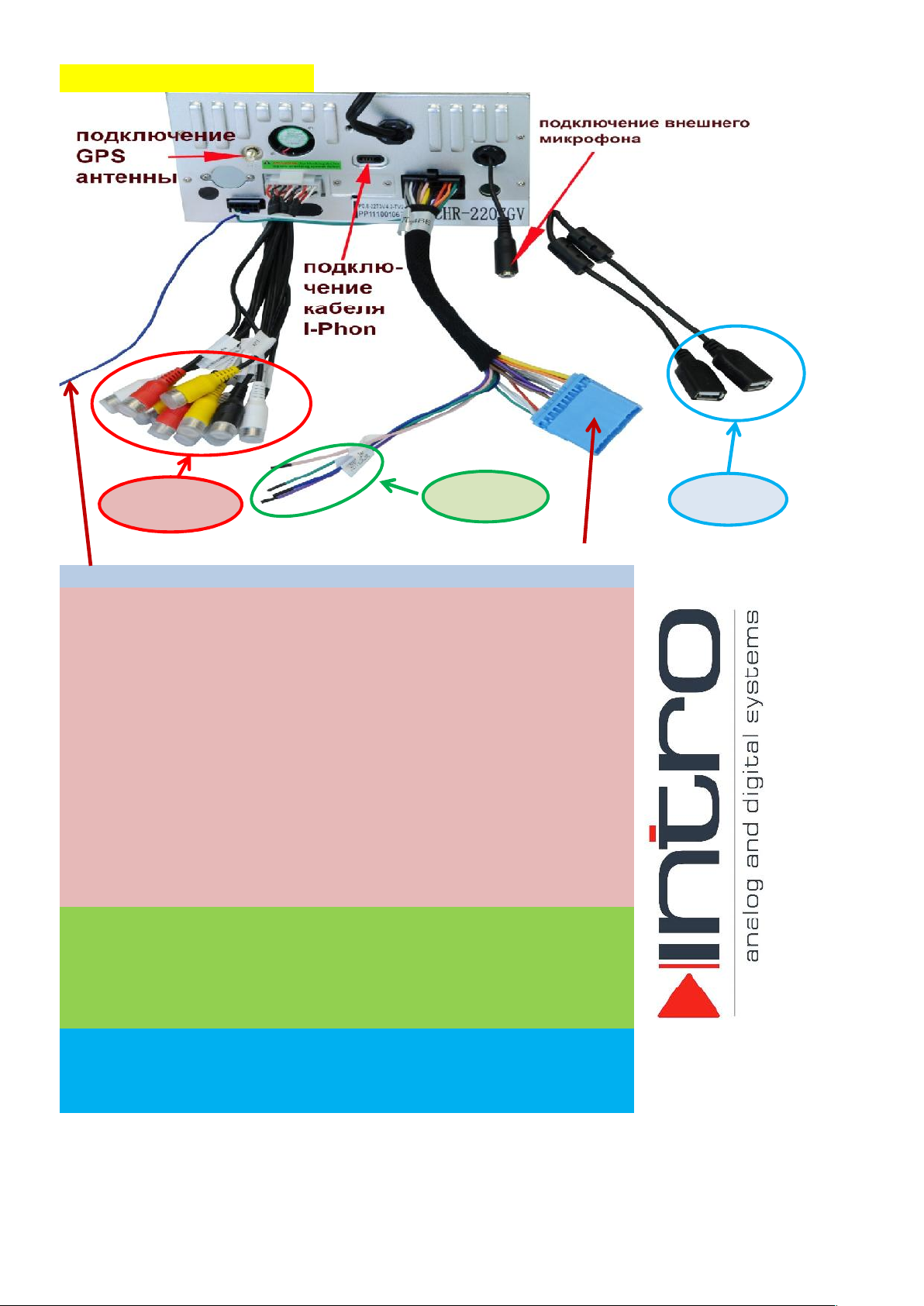

К оригинальному коннектору автомобиля |
|
|
TV-CONT |
Синий |
(Соединить с проводом TV-Cont ТВ тюнера) |
|
|
AA |
|
|
|
|
CCD-IN |
Желт |
(Вход камеры) |
|
|
FR-OUT |
Красный |
(Фронт правый аудио выход) |
|
|
FL-OUT |
Белый |
(Фронт левый аудио выход) |
|
|
RR-OUT |
Красный |
(Тыл правый аудио выход) |
|
|
RL-OUT |
Белый |
(Тыл левый аудио выход) |
|
|
WOOF-OUT |
Черный |
(Выход на сабвуфер) |
|
|
R-IN |
Красный |
(Вход аудио правый) |
|
|
L-IN |
Белый |
(Вход аудио левый) |
|
|
V-IN |
Желтый |
(Вход видео) |
|
|
DVD-R-OUT |
Красный |
(DVD правый аудио выход) |
|
|
DVD-L-OUT |
Белый |
(DVD левый аудио выход) |
|
|
СVBS-OUT1 |
Желтый |
(DVD видео выход 1 ) |
|
|
СVBS-OUT2 |
Желтый |
(DVD видео выход 2 ) |
|
|
BB |
|
|
|
|
REVERSE |
Синий |
(Для включения входа камеры (+)) |
|
|
BRAKE |
Розовый |
(Провод ручного тормоза (-)) |
|
|
Speed |
Фиолет |
(Не используется) |
|
|
AMP-CONT |
Зеленый |
(На включение внешнего усилителя (+)) |
|
|
CC |
|
|
|
|
Разъем 1 |
USB |
(Для подключения USB-Flash) |
|
|
Разъем 2 |
USB |
(Для подключения USB-модема) |
|
|
|
|
|
|
|
ВНИМАНИЕ!!! Подключение производить только при отключенной клеме аккумулятора
