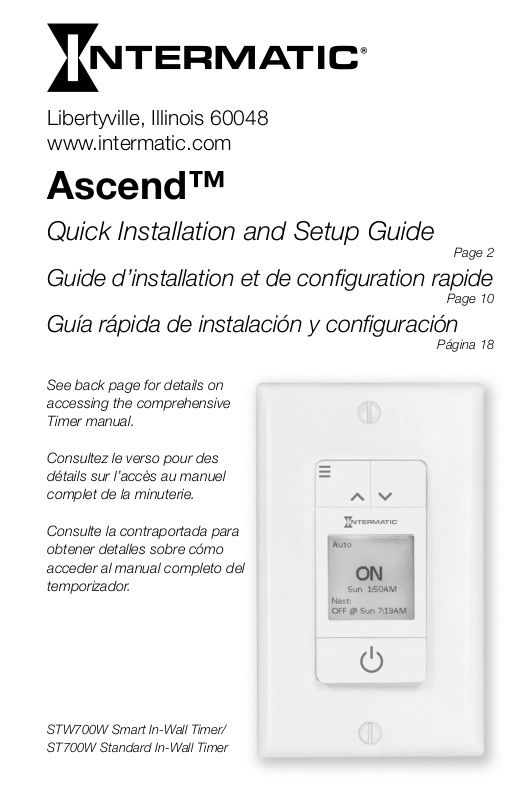

Page 1

Libertyville, Illinois 60048 www.intermatic.com

Ascend™

Quick Installation and Setup Guide

Guide d’installation et de conﬁguration rapide

Guía rápida de instalación y conﬁguración

See back page for details on accessing the comprehensive Timer manual.

Consultez le verso pour des détails sur l’accès au manuel complet de la minuterie.

Consulte la contraportada para obtener detalles sobre cómo acceder al manual completo del temporizador.

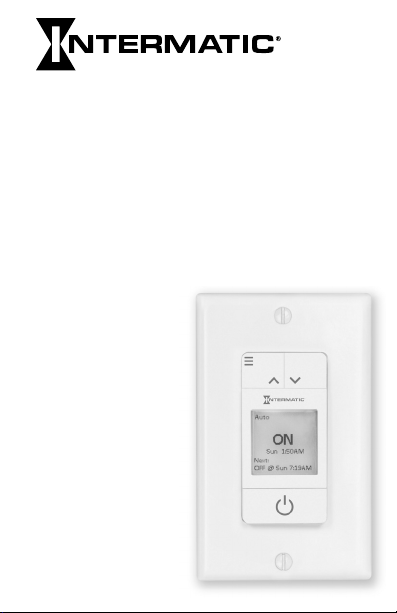

STW700W Smart In-Wall Timer/ ST700W Standard In-Wall Timer

Page 2

Page 10

Página 18

Page 2

COMPLIANCE

This device complies with part 15 of the FCC. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

FCC NOTE: The manufacturer is not responsible for any radio or TV interference caused by unauthorized modiﬁcations to this equipment. Such modiﬁcations could void the user’s authority to operate the equipment.

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and receiver.

• Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

• Consult the dealer or an experienced radio/TV technician for help.

Important note: To comply with the FCC RF exposure compliance requirements, no change to the antenna or the device is permitted. Any change to the antenna or the device could result in the device exceeding the RF exposure requirements and void user ’s authority to operate the device.

This Class B digital apparatus complies with ICES-005 of Canada.

Page 3

WARNINGS/SAFETY

WARNING

Risk of Fire or Electric Shock

• Disconnect power at the circuit breaker(s) or disconnect switch(es) before installing or servicing.

• Installation and/or wiring must be in accordance with national and local electrical code requirements.

• Only use copper conductors rated 105°C minimum.

• Battery is not user replaceable.

• Do NOT use timer to control devices that could have dangerous consequences due to inaccurate timing, such as sun lamps, saunas, heaters, and slow cookers.

NOTICE

Dispose of product per local regulations on the disposal of lithium batteries.

Ratings

Operating Voltage 120 VAC, 50/60 Hz General Purpose 15 A Inductive Ballast 15 A Tungsten/Incandescent 8 A Electronic Ballast/LED Driver 5 A LED Load 600 W Motor Load 1 HP Dimensions 2 3/4" H x 1 3/4" W x 1 1/3" D

Type 1.C Action Operating Control, Pollution Degree 2, Impulse Voltage 2500 V

Page 4

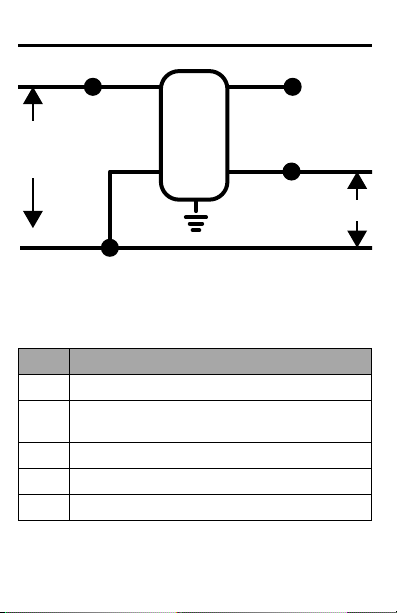

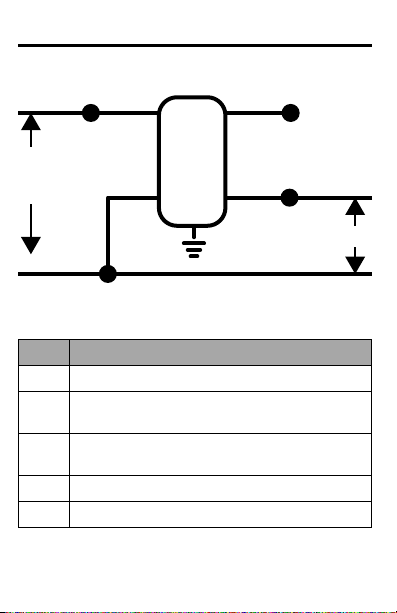

SINGLE-POLE WIRING

Line

120 V Power Source

Neutral

Wire Description

Blue Connects to black wire from Load

White Connects to white (neutral) wire from Load and Power

Black Connects to black (hot) wire from Power Source

Green Connects to ground

Red Not used in single-pole installations

Note: To be installed in single- and double-gang with 2-1/2”

minimum depth. Please consult a qualiﬁed electrician for speciﬁc wiring details.

Black

Timer

White

Source

Red

Blue

Green

Load

Page 5

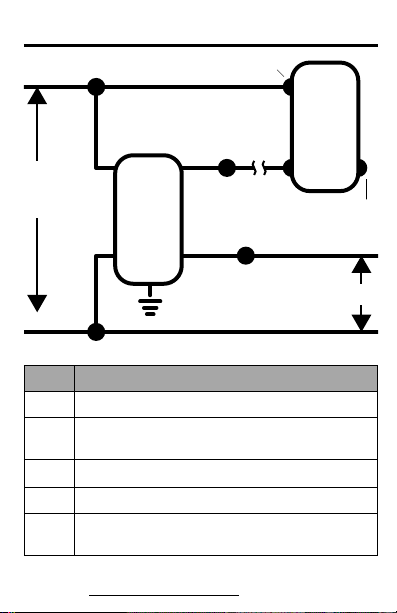

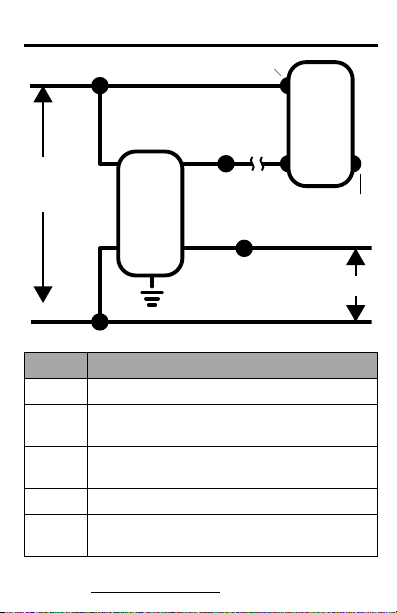

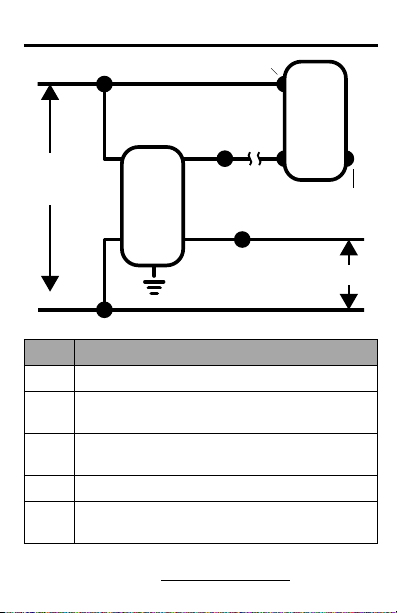

TYPICAL THREE-WAY WIRING

Black

Timer

Common Terminal

Red

100 ft.

MAX

Blue

Existing Remote

Switch

No Longer

Used

Line

120 V Power Source

White

Green

Neutral

Wire Description

Blue Connects to black wire from Load

White Connects to white (neutral) wire from Load and Power

Source

Black Connects to black (hot) wire from Power Source

Green Connects to ground

Red Connects through remote switch to black (hot) wire

from Power Source

Note: For other three-way wiring scenarios,

go to www.Intermatic.com/Ascend.

Load

Page 6

WARRANTY

LIMITED WARRANTY

Warranty service is available by either (a) returning the product to the dealer from whom the unit was purchased or (b) completing a warranty claim online at www.intermatic.com. This warranty is made by: Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. For warranty service go to: http://www.Intermatic.com or call 815-675-7000.

For complete information on Intermatic products, literature and Contractors Guides visit www.intermatic.com.

Page 7

PRODUCT OVERVIEW

The Ascend 7-Day Timer portfolio consists of two timer models: ST700W Standard and STW700W Wi-Fi enabled. In addition to the intuitive control interface common to both models, the Wi-Fi enabled Timer offers a mobile app for access to a quick setup feature, the ability to save schedules for easy transfer to other Ascend Wi-Fi enabled timers, and convenient monitoring from any iOS or Android mobile device. The STW700W has two wireless connection options:

Access Point Mode

• Creates a peer-to-peer communication network between the Timer and your mobile device to offer a direct connection for initial setup, scheduling, and remote control of your Timer.

• Provides the necessary communication between the Timer and the App, through your mobile device, to connect the Timer to a local Wi-Fi Network. The Timer’s Wi-Fi settings are only accessible through the App.

• Access Point range is approximately 100'.

Wi-Fi Mode

• Connects the Timer to your local wireless network and extends the mobile app range to match your network range.

• Allows initial set up and scheduling through Wi-Fi.

• Provides the beneﬁt of constant connection with every Timer on your network, when using the App.

Setup Instructions

ST700W:

• Go to the Initial Setup at Timer section for instructions.

STW700W:

• Go to the Initial Setup at Timer section for instructions.

• Go to the Apple Store or Google Play Store and download the ASCEND 7-Day Timer App for initial setup.

Page 8

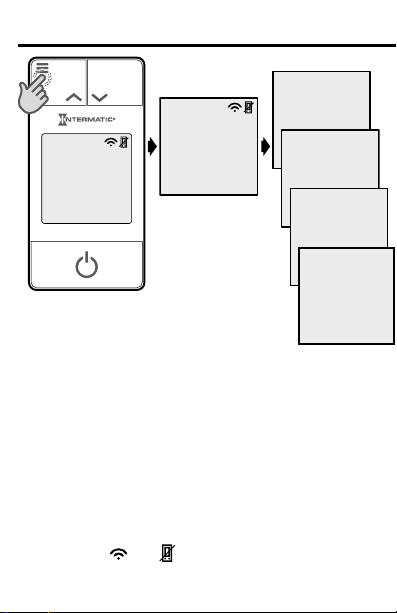

INITIAL SETUP AT TIMER

SET TIME & DATE

Settings

Press [ENTER] to Setup Here.

Press MENU for one-time Setup.

OFF

SSID: 7DT-F8F005F1CD36

Use APP to Setup For APP, visit: Intermatic.com Search for: STW700W

1. Scroll UP/DOWN to desired option on the menuscreen

2. Option blinks when selected

3. Press ENTER to conﬁrm and move to the next menu

Note:

• The App setup option is only applicable to the STW700W Wi-Fi

enabled model. Press ENTER to begin setup for the ST700W standard model.

• You must complete all screens before returning to the Timer

interface screen.

• Refer to the comprehensive user guide on Intermatic.com for

descriptions of Schedule Templates.

• Refer to the Latitude/Longitude estimation chart on pages 26

and 27.

• The SSID, and icons are not available for the ST700W.

Time Format:

AM / PM

Settings

Time:

12:00 AM

Settings

Date:

01/01/17

Observe Daylight Saving Time?

YES

Settings

Page 9

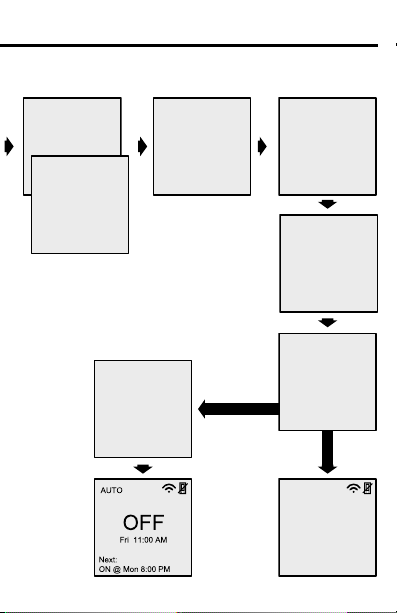

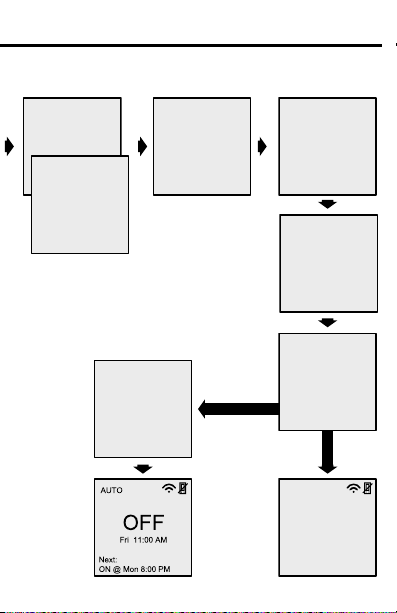

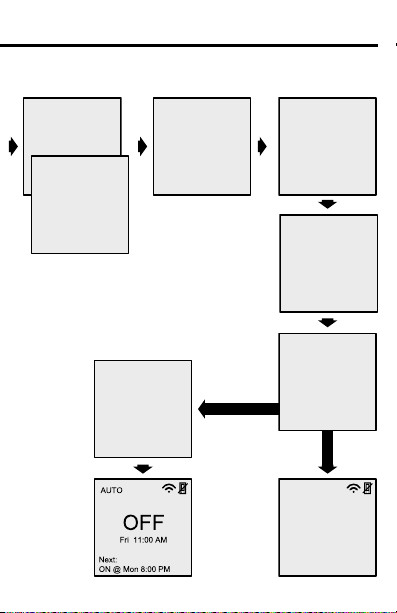

ENTER LOCATION

SETTINGS

Settings

Latitude:

42.0°

Settings

Longitude:

-82.5°

SELECT

SCHEDULE

SETUP

COMPLETE

SELECT COUNTRY

Country:

Schedule

1ONall night 2ON evenings 3ONmorning/evening 4CustomSchedule 5Cancel

Settings

USA Mexico Canada

PRESS ENTER

SETUP

SCHEDULE?

Yes

SETUP

COMPLETE

SET TIME ZONE

Settings

Timezone:

Pacific Mountain Central Eastern

Settings

Saved

Do youwantto setupaschedule?

YES

MANUAL

OFF

Fri11:00 AM

Page 10

CONFORMITÉ

Ce dispositif est conforme à la section15 des réglementations de la FCC. Son fonctionnement est soumis aux deux conditions suivantes: (1) cet appareil ne doit pas causer d’interférences nuisibles, et (2) cet appareil doit accepter toute autre interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré.

REMARQUEFCC:Le fabricant n'est pas responsable des interférences radio ou TV causées par des modiﬁcations non autorisées de cet équipement. De telles modiﬁcations pourraient annuler le droit de l'utilisateur à faire fonctionner l'équipement.

REMARQUE:Cet équipement a été testé et jugé conforme aux limites d'un appareil numérique de classe B, conformément à la partie 15 des règlements de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Cependant, il n'y a pas de garantie que l'interférence ne sera pas présente pas dans une installation spéciﬁque. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévision, ce qui peut être déterminé en mettant l'appareil hors tension, l'utilisateur est invité à essayer de corriger l'interférence par une ou plusieurs des mesures suivantes:

• Réorienter ou déplacer l'antenne de réception.

• Augmentez la séparation entre l'équipement et le récepteur.

• Connectez l'équipement dans une prise sur un circuit différent de celui

auquel le récepteur est connecté.

• Consultez le revendeur ou un technicien radio/TV pour de l'aide.

Remarque importante: Pour se conformer avec les exigences de conformité d'exposition aux radiofréquences de la FCC, aucune modiﬁcation à l'antenne ou à l'appareil n'est permise. Toute modiﬁcation à l'antenne ou à l'appareil pourrait faire en sorte que l'appareil dépasse les exigences d'exposition aux radiofréquences et annule le droit de l'utilisateur de faire fonctionner l'appareil.

Cet appareil numérique de classeB est conforme à la normeNMB-005 du Canada.

Page 11

AVERTISSEMENTS/SÉCURITÉ

AVERTISSEMENT

Risque d’incendie ou d’électrocution

• Coupez l’alimentation des disjoncteurs ou éteignez les interrupteurs avant toute installation ou intervention.

• L’installation et le câblage doivent être réalisés conformément aux exigences des normes électriques nationales et régionales.

• Utilisez uniquement des conducteurs en cuivre dont la température nominale minimum est de 105°C.

• La batterie n'est pas remplaçable par l'utilisateur.

• N’utilisez PAS la minuterie pour contrôler des appareils pouvant avoir des conséquences dangereuses en raison d’un chronométrage erroné, tels que les lampes solaires, les saunas, les appareils de chauffage et les mijoteuses.

AVIS

Mettez le produit au rebut selon les réglementations locales relatives à l'élimination des piles au lithium.

Valeurs nominales

Tension de fonctionnement 120VCA, 50/60Hz Usage général 15 A Ballast inductif: 15 A Tungstène/Incandescent 8 A Ballast électronique/DEL 5 A Charge DEL 600 W Charge du moteur 1HP

Dimensions

Type 1.C Contrôle de fonctionnement d'action, degré de pollution 2, tension de choc 2500V

69,9 mm H x 44,5mm L X 33,9mm P (23/4po H x 1 3/4po L x 1 1/3po P)

Page 12

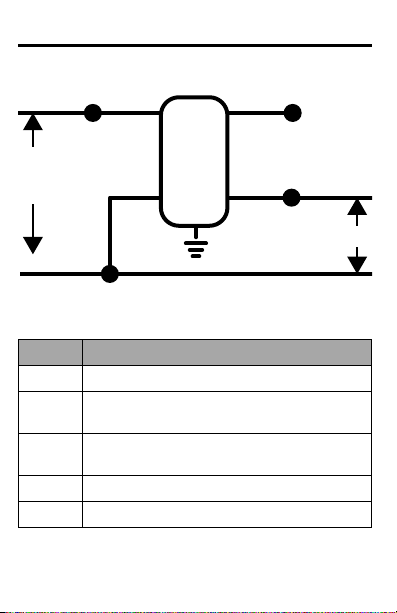

CÂBLAGE UNIPOLAIRE

Source d’alimentation de 120V

Neutre

Ligne

Noir

Minu-

Blanc

Fil Description

Bleu Se connecte au ﬁl noir de la charge

Blanc Se connecte au ﬁl blanc (neutre) provenant de la

charge et de la source d’alimentation

Noir Se connecte au ﬁl noir (chargé) de la source

d’alimentation

Vert Se connecte à la terre

Rouge Non utilisé dans les installations unipolaires.

Remarque: Doit être installé dans une commande unique et double avec une

profondeur minimale de 63,5mm (2,5po). Veuillez consulter un électricien certiﬁé pour les détails de câblage spéciﬁques.

terie

Rouge

Bleu

Vert

Charge

Page 13

CÂBLAGE TYPIQUE À TROIS VOIES

Noir

Minu-

terie

Terminal Commun

Rouge

30,5mètres

(100pieds)

max

Bleu

Commuta-

teur à

distance

existant

N’est plus

utilisé

Ligne

Source d’alimentation de 120V

Blanc

Vert

Neutre

Charge

Fil Description

Bleu Se connecte au ﬁl noir de la charge

Blanc Se connecte au ﬁl blanc (neutre) provenant de la

charge et de la source d’alimentation

Noir Se connecte au ﬁl noir (chargé) de la source

d’alimentation

Vert Se connecte à la terre

Rouge Se connecte à travers le commutateur à distance au ﬁl

noir (chargé) de la source d’alimentation

Remarque: Pour d’autres scénarios de câblages à troisvoies,

rendez-voussur www.Intermatic.com/Ascend.

Page 14

GARANTIE

GARANTIE LIMITÉE

Ce service de garantie est disponible (a) en retournant le produit au vendeur auprès duquel l’unité a été achetée ou (b) en remplissant un formulaire en ligne de réclamation de garantie sur www.intermatic.com. Cette garantie est faite par : Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL 60048. Pour les services de garantie, accédez à la page suivante : http://www.Intermatic.com ou appelez au 815-675-7000.

Pour des informations complètes sur les produits Intermatic, la littérature et les guides de l'entrepreneur, visitez www.intermatic.com.

Page 15

APERÇU DU PRODUIT

Le portefeuille de produits Ascend 7-Day Timer consiste en deux modèles de minuterie: ST700W Standard et STW700W avec Wi-Fi. En plus de l'interface de commande intuitive commune aux deux modèles, la minuterie avec Wi-Fi propose une application mobile pour accéder à une fonction de conﬁguration rapide, la possibilité d'enregistrer les horaires pour faciliter le transfert à d'autres minuteries Ascend Wi-Fi, et le suivi pratique depuis tout appareil mobile iOS ou Android. Le STW700W a deux options de connexion sans ﬁl:

Mode point d'accès

• Crée un réseau pair à pair (P2P) de communication entre la minuterie et votre appareil mobile pour offrir une connexion directe pour la conﬁguration initiale, la programmation et le contrôle à distance de votre minuterie.

• Fournit la communication nécessaire entre la minuterie et l'app, à travers votre appareil mobile, pour connecter la minuterie à un réseau Wi-Fi local. Les réglages de la minuterie Wi-Fi ne sont accessibles que via l'app.

• La portée du point d'accès est d'approximativement 30,5 m (100 pi).

Mode Wi-Fi

• Connecte la minuterie à votre réseau sans-ﬁl local et étend la portée de l'app mobile pour correspondre à la portée de votre réseau.

• Permet la conﬁguration initiale et la programmation par le biais d'une connexion Wi-Fi.

• Fournit le bénéﬁce d'une connexion constante avec chaque minuterie sur votre réseau, lors de l'utilisation de l'App.

Instructions de conguration

ST700W:

• Passez à la section Conﬁguration initiale à la minuterie pour des instructions.

STW700W:

• Passez à la section Conﬁguration initiale à la minuterie pour des instructions.

• Rendez-vous dans le Apple Store ou le Google Play Store et téléchargez l'app ASCEND 7-Day Timer pour la conﬁguration initiale.

Page 16

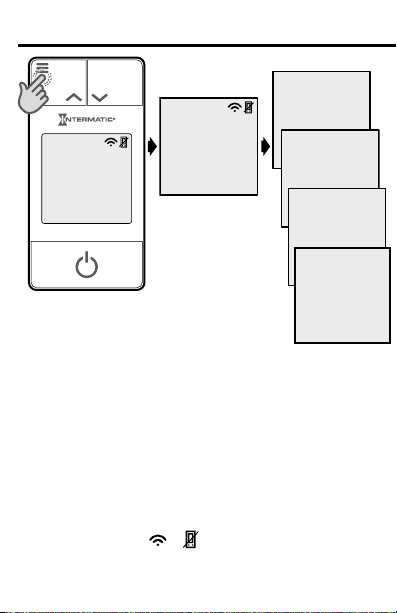

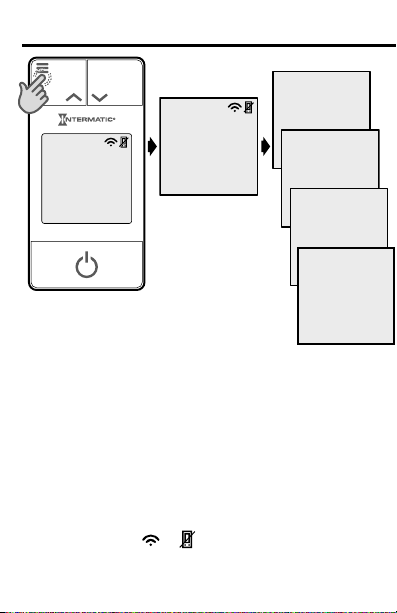

CONFIGURATION INITIALE À LA MINUTERIE

RÉGLER HEURE ET DATE

Settings

Press [ENTER] to Setup Here.

Press MENU for one-time Setup.

OFF

SSID: 7DT-F8F005F1CD36

1. Faites déﬁler vers le haut ou vers le bas pour l'option souhaitée sur l'écran de menu

Use APP to Setup For APP, visit: Intermatic.com Search for: STW700W

2. L'option clignote lorsqu'elle est sélectionnée

3. Appuyez ENTRÉE (ENTER) pour conﬁrmer et vous déplacer vers le prochain menu

Remarque:

• L'option de réglage de l'app n'est applicable qu'au modèle compatible

STW700 Wi-Fi. Appuyez sur ENTRÉE (ENTER) pour commencer la conﬁguration pour le modèle standard ST700W.

• Vous devez remplir tous les écrans avant de revenir à l'écran d'interface

de la minuterie.

• Reportez-vous au guide complet de l'utilisateur sur Intermatic.com pour

des descriptions des modèles de programmation.

• Référez-vous au tableau d'estimation Latitude/Longitude aux pages 26

et 27.

• Les icônes SSID et et ne sont pas disponibles pour le ST700W.

Time Format:

AM / PM

Settings

Time:

12:00 AM

Settings

Date:

01/01/17

Settings

Observe Daylight Saving Time?

YES

Page 17

ENTREZ LES

PARAMÈTRES

D'EMPLACEMENT

Settings

Latitude:

42.0°

Settings

Longitude:

-82.5°

CHOISIR

PROGRAMMATION

CONFIGURATION

TERMINÉE

CHOISIR PAYS

Country:

Schedule

1ONall night 2ON evenings 3ONmorning/evening 4CustomSchedule 5Cancel

Settings

USA Mexico Canada

APPUYEZ

SUR ENTRÉE

CONFIGURER LA

PROGRAMMATION?

Oui

CONFIGURATION

TERMINÉE

RÉGLER FUSEAU

HORAIRE

Settings

Timezone:

Pacific Mountain Central Eastern

Settings

Saved

Do youwantto setupaschedule?

YES

Non

MANUAL

OFF

Fri11:00 AM

Page 18

CONFORMIDAD

Este dispositivo cumple con la Parte 15 de la FCC. El funcionamiento está sujeto a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencia dañina, y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluida la interferencia que podría causar un funcionamiento no deseado.

NOTA DE LA FCC: El fabricante no se hace responsable por ninguna interferencia de radio o televisión causada por modiﬁcaciones no autorizadas a este equipo. Dichas modiﬁcaciones pueden anular la capacidad del usuario para utilizar el equipo.

NOTA: Este equipo se probó y cumple con los límites para un dispositivo digital clase B según la Parte 15 de las normas de la FCC. Los límites proporcionan una protección razonable contra interferencia dañina en una instalación residencial. Este equipo genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza conforme a las instrucciones, puede provocar interferencia dañina en las comunicaciones de radio. Sin embargo, no existe garantía de que no se produzca interferencia en una instalación especíﬁca. Si el equipo provoca interferencia dañina en la recepción de radio o televisión, lo que se puede determinar al encender y apagar el equipo, se recomienda al usuario que intente corregir la interferencia por medio de una o más de las siguientes medidas:

• Cambie la orientación o la ubicación de la antena de recepción.

• Aumente la separación entre el equipo y el receptor.

• Conecte el equipo en un enchufe de un circuito distinto a donde está

conectado el receptor.

• Consulte al distribuidor o a un técnico de radio/TV con experiencia para

obtener ayuda.

Nota importante: A ﬁn de satisfacer los requisitos de cumplimiento de exposición a RF de la FCC, no se permite realizar cambios en la antena ni en el dispositivo. Cualquier modiﬁcación a la antena o al dispositivo podría generar que el dispositivo supere los requisitos de exposición a RF y se anule la capacidad del usuario para usar el equipo.

Este aparato digital claseB cumple con la norma ICES-005 de Canadá.

Page 19

ADVERTENCIAS/SEGURIDAD

ADVERTENCIA

Riesgo de incendio o descarga eléctrica

• Desconecte el suministro eléctrico de los disyuntores o los interruptores de desconexión antes de comenzar la instalación o el mantenimiento.

• La instalación y el cableado deben realizarse de conformidad con las disposiciones de los códigos eléctricos locales y nacionales.

• Use solo conductores de cobre con caliﬁcación para 105°C como mínimo.

• La batería no puede ser reemplazada por el usuario.

• NO utilice el temporizador para controlar dispositivos que podrían tener consecuencias peligrosas debido a una sincronización incorrecta, como lámparas solares, saunas, estufas y ollas de cocimiento lento.

AVISO

Siga las regulaciones locales para la eliminación de baterías de litio para desechar el producto.

Capacidades

Voltaje de funcionamiento 120VCA, 50/60Hz Propósito general 15A Balastro inductivo 15A Tungsteno o incandescente 8A Balastro electrónico/LED 5A LED de carga 600 W Carga de motor 1HP

Dimensiones

Control operativo de acción tipo 1.C, grado de contaminación 2, sobretensión de 2500 V

23/4 pulg. altura x 13/4 pulg. ancho x 11/3 pulg. prof.

Page 20

CABLEADO UNIPOLAR

Línea

Fuente de energía de 120 V

Neutro

Cable Descripción

Azul Se conecta al cable negro desde la carga

Blanco Se conecta al cable blanco (neutro) desde la carga y

Negro Se conecta al cable negro (vivo) desde la fuente de

Verde Se conecta a tierra

Rojo No se utiliza en las instalaciones unipolares

Nota: Para su instalación en caja de entrada simple o doble con una

profundidad mínima de 2-1/2 pulg. Consulte a un electricista caliﬁcado para obtener detalles especíﬁcos sobre el cableado.

Negro

Tempo-

rizador

Blanco

la fuente de energía

energía

Rojo

Azul

Verde

Carga

Page 21

CABLEADO DE TRES VÍAS NORMAL

Fuente de energía de 120

Temporizador

Terminal común

Rojo

100pies

máx.

Azul

Interruptor

remoto

existente

Ya no

se usa

Línea

Negro

Blanco

Verde

Neutro

Cable Descripción

Azul Se conecta al cable negro desde la carga

Blanco Se conecta al cable blanco (neutro) desde la carga y

la fuente de energía

Negro Se conecta al cable negro (vivo) desde la fuente de

energía

Verde Se conecta a tierra

Rojo Se conecta a través de un interruptor remoto al

cable negro (vivo) desde la fuente de energía

Nota: Para conocer las otras tres situaciones de cableado de tres vías,

vayaawww.Intermatic.com/Ascend.

Carga

Page 22

GARANTÍA

GARANTÍA LIMITADA

Este servicio de garantía está disponible mediante (a) la devolución del producto al proveedor al que se le compró la unidad; o (b) el llenado de una reclamación de garantía en línea en www.intermatic.com. Esta garantía la otorga: Intermatic Incorporated, Customer Service 1950 Innovation Way, Suite 300, Libertyville, IL

60048. Para obtener servicios de garantía, ingrese a: http://www.Intermatic.com o llame al 815-675-7000.

Si desea información detallada sobre los productos, literatura y guías para los contratistas de Intermatic, visite www.intermatic.com.

Page 23

DESCRIPCIÓN GENERAL DEL PRODUCTO

La cartera de temporizadores Ascend para 7 días consta de dos modelos de temporizador: ST700W estándar y STW700W activado para Wi-Fi. Además de la interfaz de control intuitiva de ambos modelos, el temporizador activado para Wi-Fi ofrece una aplicación móvil para acceder a una función de conﬁguración rápida, la capacidad de guardar programas para una transferencia simple a otros temporizadores Ascend activados para Wi-Fi y un cómodo monitoreo desde cualquier dispositivo móvil iOS o Android. STW700W tiene dos opciones de conexión inalámbrica:

Modo de punto de acceso

• Crea una red de comunicación de punto a punto entre el temporizador y su dispositivo móvil, a ﬁn de ofrecer una conexión directa para la conﬁguración inicial, programación y control remoto de su temporizador.

• Proporciona la comunicación necesaria entre el temporizador y la aplicación, a través de su dispositivo móvil, para conectar el temporizador a una red Wi-Fi local. La conﬁguración Wi-Fi del temporizador solo se puede acceder por medio de la aplicación.

• El punto de acceso tiene un alcance de aproximadamente 30,5 metros.

Modo Wi-Fi

• Conecta el temporizador a su red inalámbrica local y amplía el alcance de la aplicación móvil según el alcance de su red.

• Permite realizar la conﬁguración inicial y la programación a través de Wi-Fi.

• Ofrece el beneﬁcio de una conexión constante con todos los temporizadores de su red al usar la aplicación.

Instrucciones de conguración

ST700W:

• Vaya a la sección Conﬁguración inicial en el temporizador para ver las instrucciones.

STW700W:

• Vaya a la sección Conﬁguración inicial en el temporizador para ver las instrucciones.

• Vaya a Apple Store o Google Play Store y descargue ASCEND 7-Day Timer App para la conﬁguración inicial.

Page 24

CONFIGURACIÓN INICIAL EN EL TEMPORIZADOR

FIJAR HORA Y FECHA

Settings

Press [ENTER] to Setup Here.

Press MENU for one-time Setup.

OFF

SSID: 7DT-F8F005F1CD36

1. Desplácese hacia arriba o hacia abajo hasta la opción que desea en la pantalla de menú

Use APP to Setup For APP, visit: Intermatic.com Search for: STW700W

2. La opción parpadea al seleccionarla

3. Presione Intro (ENTER) para conﬁrmar y vaya al siguiente menú

Nota:

• La opción de conﬁguración de la aplicación solo se encuentra en el modelo

STW700W activado para Wi-Fi. Presione Intro (ENTER) para comenzar la conﬁguración en el modelo ST700W estándar.

• Debe completar todas las pantallas para volver a la pantalla de interfaz del

temporizador.

• Consulte la guía de usuario completa en Intermatic.com para obtener

descripciones de Plantillas de programación.

• Consulte la tabla de estimados de Latitud/Longitud en las páginas 26

y 27.

• La SSID y los iconos y no están disponibles para ST700W.

Time Format:

AM / PM

Settings

Time:

12:00 AM

Settings

Date:

01/01/17

Settings

Observe Daylight Saving Time?

YES

Page 25

INGRESAR AJUSTES

DE UBICACIÓN

Settings

Latitude:

42.0°

Longitude:

-82.5°

SELECCIONAR

PROGRAMA

CONFIGURACIÓN

COMPLETA

Settings

SELECCIONAR PAÍS

Country:

Schedule

1ONall night 2ON evenings 3ONmorning/evening 4CustomSchedule 5Cancel

Settings

USA Mexico Canada

PRESIONAR

¿CONFIGURAR

PROGRAMA?

CONFIGURACIÓN

COMPLETA

INTRO

Sí

FIJAR ZONA HORARIA

Settings

Timezone:

Pacific Mountain Central Eastern

Settings

Saved

Do youwantto setupaschedule?

YES

MANUAL

OFF

Fri11:00 AM

Page 26

LATITUDE/LONGITUDE

Major United States Cities

City Lat. n° Long. w°

Albany, NY 43 -74 Albuquerque, NM 35 -107 Amarillo, TX 35 -102 Anchorage, AK 61 -150 Atlanta, GA 34 -84 Austin, TX 30 -98 Baker, OR 45 -118 Baltimore, MD 39 -77 Bangor, ME 45 -69 Birmingham, AL 34 -87 Bismarck, ND 47 -101 Boise, ID 44 -116 Boston, MA 42 -71 Buffalo, NY 43 -79 Carlsbad, NM 32 -104 Charleston, WV 38 -82 Charlotte, NC 35 -81 Cheyenne, WY 41 -105 Chicago, IL 42 -88 Cincinnati, OH 39 -85 Cleveland, OH 41 -82 Columbia, SC 34 -81 Columbus, OH 40 -83 Dallas, TX 33 -97 Denver, CO 40 -105 Des Moines, IA 42 -94 Detroit, MI 42 -83 Dubuque, IA 43 -91 Duluth, MN 47 -92 El Paso, TX 32 -106 Eugene, OR 44 -123 Fargo, ND 47 -97 Flagstaff, AZ 35 -112

City Lat. n° Long. w°

Fresno, CA 37 -120 Grand Rapids, MI 43 -86 Helena, MT 47 -112 Honolulu, HI 21 -158 Hot Springs, AR 35 -93 Houston, TX 30 -95 ID Falls, ID 44 -112 Indianapolis, IN 40 -86 Jackson, MS 32 -90 Jacksonville, FL 30 -82 Juneau, AK 58 -134 Kansas City, MO 39 -95 Key West, FL 25 -82 Klamath Falls, OR 42 -122 Knoxville, TN 36 -84 Las Vegas, NV 36 -115 Los Angeles, CA 34 -118 Louisville, KY 38 -86 Manchester, NH 43 -72 Memphis, TN 35 -90 Miami, FL 26 -80 Milwaukee, WI 43 -88 Minneapolis, MN 45 -93 Mobile, AL 31 -88 Montgomery, AL 32 -86 Montpelier, VT 44 -73 Nashville, TN 36 -87 New Haven, CT 41 -73 New Orleans, LA 30 -90 New York, NY 41 -74 Nome, AK 64 -166 Oklahoma City, OK 35 -97 Philadelphia, PA 40 -75

Page 27

City Lat. n° Long. w°

Phoenix, AZ 33 -112 Pierre, SD 44 -100 Pittsburgh, PA 40 -80 Portland, ME 44 -70 Portland, OR 46 -123 Providence, RI 42 -71 Raleigh, NC 36 -79 Reno, NV 40 -120 Richﬁeld, UT 39 -112 Richmond, VA 38 -77 Roanoke, VA 37 -80 Sacramento, CA 39 -122 Salt Lake City, UT 41 -112 San Antonio, TX 29 -99 San Diego, CA 33 -117 San Francisco, CA 38 -122 San Juan, PR 19 -66 Savannah, GA 32 -81 Seattle, WA 48 -122 Shreveport, LA 32 -94 Sioux Falls, SD 44 -97 Spokane, WA 48 -117 Springﬁeld, IL 40 -90 Springﬁeld, MO 37 -93 St. Louis, MO 39 -90 Syracuse, NY 43 -76 Tampa, FL 28 -82 Virginia Beach, VA 37 -76 Washington, D.C. 39 -77 Wichita, KS 38 -97 Wilmington, NC 34 -78

Note: These charts provide

approximate information on your Latitude and Longitude. Perform an app or Internet search for location speciﬁc values.

Major Canadian Cities

City Lat. n° Long. w°

Calgary, AL 51 -114 Edmonton, AL 54 -113 Fredericton, NB 46 -67 Halifax, NS 45 -64 London, ON 43 -82 Montreal, QC 46 -74 Nelson, BC 50 -117 Ottawa, ON 45 -76 Quebec, QC 53 -74 Regina, SK 50 -105 Toronto, ON 44 -79 Vancouver, BC 49 -123 Whitehorse, YT 61 -135 Winnipeg, MB 50 -97

Major Mexican Cities

City Lat. n° Long. w°

Acapulco 17 -100 Cancún 21 -87 Colima 19 -104 Culiacán 25 -107 Durango 24 -105 Guadalajara 21 -103 La Paz 24 -110 León 21 -102 Mérida 21 -90 Mexico City 19 -99 Monterrey 26 -100 Morelia 20 -101 Oaxaca 17 -97 Querétaro 21 -100 Tepic 22 -105 Tuxtla Gutiérrez 17 -93 Veracruz 19 -96 Villahermosa 18 -93 Zacatecas 23 -103

Page 28

Scan this QR code, using your mobile device and any QR code reader app, to get quick access to the comprehensive installation and operation manual for the STW700W and ST700W In-Wall Timers on Intermatic.com.

Balayez ce code QR en utilisant votre appareil mobile ou tout app lecteur de code QR pour obtenir un accès rapide au manuel de fonctionnement et d’installation complet pour les minuteries STW700W et ST700W In-Wall Timers sur Intermatic.com.

Escanee este código QR con su dispositivo móvil y cualquier aplicación para leer códigos QR, a ﬁn de acceder rápidamente al manual de instalación y operación completo de los temporizadores empotrados STW700W y ST700W en Intermatic.com.

158--02209REF
