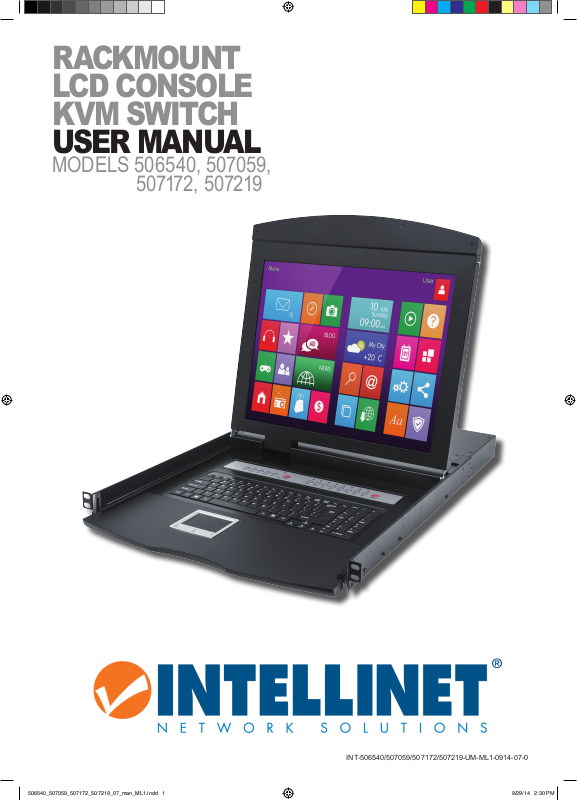

RACKMOUNT
LCD CONSOLE
KVM SWITCH

USER MANUAL

MODELS 506540, 507059,

507172, 507219

INT-506540/507059/507172/507219-UM-ML1-0914-07-0

Przełącznik KVM • Instrukcja użytkownika Polski

WPROWADZENIE

Dziękujemy za zakup Przełącznika KVM z wbudowaną konsolą Intellinet Network Solutions, model 506540, 507059, 507172 lub 507219.
Aby uzyskać pełną specyfikację techniczną, zapoznaj się z kartą produktu dostępną na stronie intellinet-network.com.

Zawartość opakowania

• Konsola z mocowaniem rackowym

- Model 506540: Przełącznik KVM, 8-portowy, z wbudowaną konsolą LCD 17”
Kabli 1,8 m PS/2 oraz USB (8)

- Model 507059: Przełącznik KVM, 16-portowy, z wbudowaną konsolą LCD 17”
Kabli 1,8 m PS/2 oraz USB (16)

- Model 507172: Przełącznik KVM, 8-portowy, z wbudowaną konsolą LCD 19”
Kabli 1,8 m PS/2 oraz USB (8)

- Model 507219: Przełącznik KVM, 16-portowy, z wbudowaną konsolą LCD 19”
Kabli 1,8 m PS/2 oraz USB (16)

• Zestaw mocujący

• Moduł przełącznika KVM

• Zasilacz

• Instrukcja użytkownika

INSTALACJA

Aby zamontować Przełącznik KVM w szae rackowej, należy najpierw zdemontować szyny mocujące, jeśli przykręcone są do przełącznika.

1. Przykręć do racków, po obydwu stronach szafy szyny
mocujące.

3. Wyreguluj położenie tylnych uchwytów mocujących.

14

POLSKI

2. Ostrożnie połóż przełącznik na zamontowanych szynach,
następnie za pomocą dołączonych śrub przednie uchwyty

przełącznika przykręć do racków.

4. Zablokuj położenie tylnych uchwytów przykręcając je do

przełącznika.

5. Używając dołączonego zasilacza, podłącz zasilanie do gniazda 12 V DC na tylnym panelu modułu przełącznika (powyżej). UWAGA: Gdy

UNLOCK

AUTO LOCK

przełącznik jest wyjęty w pozycji rozłożonej, pozycja przełącznika jest blokowana automatycznie w prowadnicach, a zasilanie podawane

jest do konsoli.

6. Używając dołączonych kabli combo 1.8 m, podłącz porty HD 15 na tylnym panelu przełącznika do komputerów z portami PS/2 lub
USB. UWAGA: Przełącznik obsługuje funkcję hot-swapp - komputery mogą być podłączane oraz odłączane bez konieczności wyłączania
przełącznika. Należy jednak pamiętać, że przed włączeniem któregokolwiek z podłączonych komputerów, najpierw trzeba włączyć
konsolę oraz zawsze należy podłączać najpierw mysz, później klawiaturę.

7. Aby otworzyć konsolę LCD, należy wcisnąć przycisk blokady i podnieść panel do
góry. Odchylenie panelu LCD może być regulowane w zakresie do 120 stopni.

8. Wciśnij czerwony przycisk Power na konsoli (zobacz sekcję Konguracja), aby

włączyć panel LCD.

9. Podczas wyłączania przełącznika:

• Wciśnij czerwony przycisk Power na konsoli, aby wyłączyć przełącznik

• Zamknij panel LCD

• Zwolnij blokadę

• Ostrożnie wsuń konsolę, nastąpi odcięcie dopływu zasilania do konsoli.

Autoblokada

Zwolnienie blokady

Frontowa blokada ręczna

KONFIGURACJA

Przełącznik KVM z wbudowaną konsolą LCD pozwala na wybór i monitorowanie do ośmiu podłączonych komputerów na dwa różne
sposoby: za pomocą wciśnięcia odpowiedniego przycisku lub za pomocą wyboru z menu OSD (które zapewnia również dostęp do
większości opcji konguracyjnych).

Przyciski

Używanie przycisków jest szybkie i proste, ponieważ umieszczone są one tuż nad klawiaturą na konsoli.

• W wyróżnionej grupie, po prawej stronie

znajdują się przyciski wyboru i monitorowania
podłączonych komputerów od PC1 do PC2
oraz czerwony przycisk RESET, który pozwala
na ponowne uruchomienie urządzenia.

• W wyróżnionej grupie po lewej stronie
znajduje się sześć przycisków (od lewej do

prawej):

- AUTO automatyczne dostosowanie

wyświetlacza LCD.

- MENU wyświetlanie menu OSD.

- LEFT oraz RIGHT ustawienie pozycji menu

OSD.

- EXIT opuszczenie aktualnie wyświetlanego obrazu.

- POWER (czerwony) włączanie / wyłączanie panelu LCD.

Na panelu znajduje się również touch pad (umiejscowiony poniżej spacji), który może być używany zamiast regularnej myszy.

Menu OSD

Zarządzanie oraz przełączanie między wszystkimi komputerami może być realizowane za pomocą menu wyświetlanego na ekranie – OSD.

• Aby wyświetlić menu główne, dwukrotnie wciśnij klawisz <Ctrl>.

• Jeśli menu OSD ustawione jest na „Console Locked”, przy każdorazowym wejściu do menu głównego trzeba podać hasło. Jeśli hasło
nie zostało ustawione, należy wcisnąć klawisz <Enter>, aby wejść do menu głównego. Dla menu OSD istnieją dwa różne hasła: hasło
użytkownika, które domyślnie nie jest określone oraz hasło fabryczne, którym jest „INTELLINET”.

• Menu OSD pojawia się na ekranie w takiej samej pozycji, w jakiej znajdowało się przy poprzednim zamknięciu.

Nawigacja

• Aby wyjść z menu OSD, wciśnij klawisz <Esc>.

• Aby poruszać się w górę i w dół w menu OSD, użyj klawiszy strzałek na klawiaturze. Jeśli wylistowanych pozycji jest więcej niż może się
zmieścić w oknie głównym, ekran będzie się przewijał.

• Aby aktywować odpowiedni port, zaznacz go, a następnie wciśnij klawisz <Enter>.

• Po wybraniu portu menu OSD jest automatycznie zamykane, obraz wyświetlany jest z wybranego portu.

Pozycje ekranu głównego

PN — Ta kolumna pokazuje numery portów dla wszystkich podłączonych komputerów. Najprostszym sposobem uzyskania dostępu do

konkretnego komputera jest zaznaczenie go na liście i wciśnięcie klawisza <Enter>.

QV — Jeśli port został przypisany do trybu Quick View Scanning, znak strzałki (4) pojawi się w tej kolumnie.
PC — Jeśli komputer jest zasilony oraz jeśli jest w trybie on line, znak strzałki (
NAME — Nazwy przypisane do komputerów pojawią się w tym oknie.

4

) pojawi się w tej kolumnie.

POLSKI

15

Funkcje

Menu OSD może być kontrolowane i rekongurowane za
pomocą niżej opisanych funkcji.
F1 GOTO — GOTO pozwala na bezpośrednie przełączanie do

określonego portu poprzez wprowadzenie nazwy

komputera lub numery jego portu (PN).

• Aby użyć nazwy, zaznacz „NAME”, wciśnij klawisz <Enter>,
wprowadź nazwę komputera, ponownie wciśnij klawisz
<Enter>, aby potwierdzić. Gdy już istnieje odpowiednia
nazwa, będzie ona wyświetlona na ekranie. Naciśnij klawisz
<Enter>, aby przełączyć do tego portu.

• Aby użyć metody PN, zaznacz „PN”, wciśnij klawisz <Enter>,
wprowadź numer portu, ponownie wciśnij klawisz <Enter>,
aby przełączyć. Jeśli numer portu jest nieprawidłowy,

zostaniesz poproszony o ponowne jego wprowadzenie.

F2 SCAN — Funkcja pozwala na automatyczne skanowanie,

począwszy od aktualnie wybranego portu, poprzez wszystkie
aktywne i podłączone porty. Podczas skanowania małe

okienko na ekranie informuje o bieżącym numerze portu.
Aby wyłączyć skanowanie (i wyświetlić obraz z ostatniego
skanowanego portu), należy wcisnąć klawisz spacji. Interwał
czasu skanowania może być deniowany przez użytkownika.

F3 LIST —Pozwala na rozszerzenie lub zawężenie zakresu portów wyświetlanych w menu głównym. Wiele z opisanych poniżej funkcji

menu OSD działa tylko na komputerach wylistowanych w oknie głównym (wybranych za pomocą tej funkcji).

• ALL lista wszystkich portów w konguracji.

• QVIEW lista portów wybranych do funkcji Quick View.

• POWERED ON lista portów podłączonych do zasilonych komputerów.

• POWERED ON + QVIEW lista portów podłączonych do zasilonych komputerów oraz wybranych do funkcji Quick View.

• QVIEW + NAME lista portów podłączonych do zasilonych komputerów oraz wybranych do funkcji Quick View.

• NAME lista portów mających przypisane nazwy.

Zaznacz funkcję i wciśnij klawisz <Enter>. Gdy zostanie wyświetlona obok potwierdzenia wyboru, naciśnij klawisz <Enter>, aby powrócić
do menu głównego z nowo zdeniowaną listą wyświetlania.
F4 QV — Pozwala na wybór portów do funkcji Quick View. Zaznacz port i wciśnij klawisz <F4>. Pojawi się ikona strzałki (s) potwierdzająca

wybór. Ponownie wciśnij klawisz <F4>, a ikona zniknie.
F5 EDIT — Pozwala na tworzenie i edycję nazw portów. Wciśnij klawisz <F5>, na ekranie pojawi się różowe okno. Wprowadź nazwę,
wciśnij klawisz <Enter>, nazwa portu zostanie zapisana i wyświetlana.
F6 SET — Pozwala na kongurację menu OSD. Zaznacz tę opcję i wciśnij klawisz <Enter>, aby zmienić ustawienia.

• CHANNEL DISPLAY MODE oferuje trzy możliwości wyświetlania kanałów na ekranie:

- PN + NAME (numer portu i nazwa)

- PN (tylko numer portu)

- NAME (tylko nazwa portu)

• CHANNEL DISPLAY DURATION oferuje dwie możliwości długości wyświetlania kanału na ekranie:

- 3 SECONDS (3 sekundy)

- ALWAYS ON (zawsze włączone)

• CHANNEL DISPLAY POSITION pozwala na zmianę pozycji okna wyświetlającego kanały. Po pojawieniu się okna na ekranie, użyj
klawiszy strzałek, aby zmienić pozycję, a następnie wciśnij klawisz <Enter>, aby zapisać nową pozycję.

• SCAN DURATION oferuje 8 stopniową regulację interwału skanowania, w przedziale od 3 do 60 sekund.

• SET PASSWORD pozwala na zmianę aktualnego hasła.

• CLEAR THE NAME LIST pozwala na usunięcie nazw przypisanych do portów. UWAGA: Funkcja wymaga podania hasła.

• RESTORE DEFAULT VALUE pozwala na powrót do ustawień domyślnych. UWAGA: Funkcja wymaga podania hasła. Hasło użytkownika

zostanie wykasowane, hasło fabryczne pozostaje bez zmian.

• LOCK CONSOLE przełączanie lub skanowanie jest niemożliwe, gdy funkcja jest aktywna (również przy użyciu przycisków wybory PC1 –
PC8 oraz menu OSD). Użycie tej samej funkcji, gdy konsola jest zablokowana odblokuje ją. UWAGA: Obydwie funkcje wymagają

podania hasła.

Włączenie/Wyłączenie oraz Restart

Zapoznaj się z punktem nr 9 w sekcji Instalacja aby zakończyć pracę z konsolą.
Aby zrestartować urządzenie, wykonaj następujące czynności:

1. Wyłącz wszystkie podłączone komputery.

2. Odłącz zasilanie od przełącznika.

3. Po upływie 10 sekund lub więcej, podłącz zasilanie i włącz przełącznik.

4. Włącz podłączone komputery.

16
