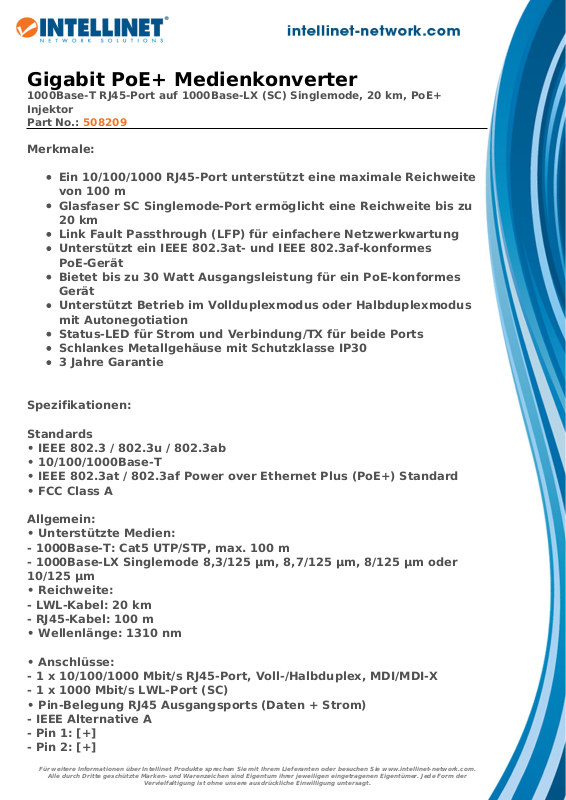

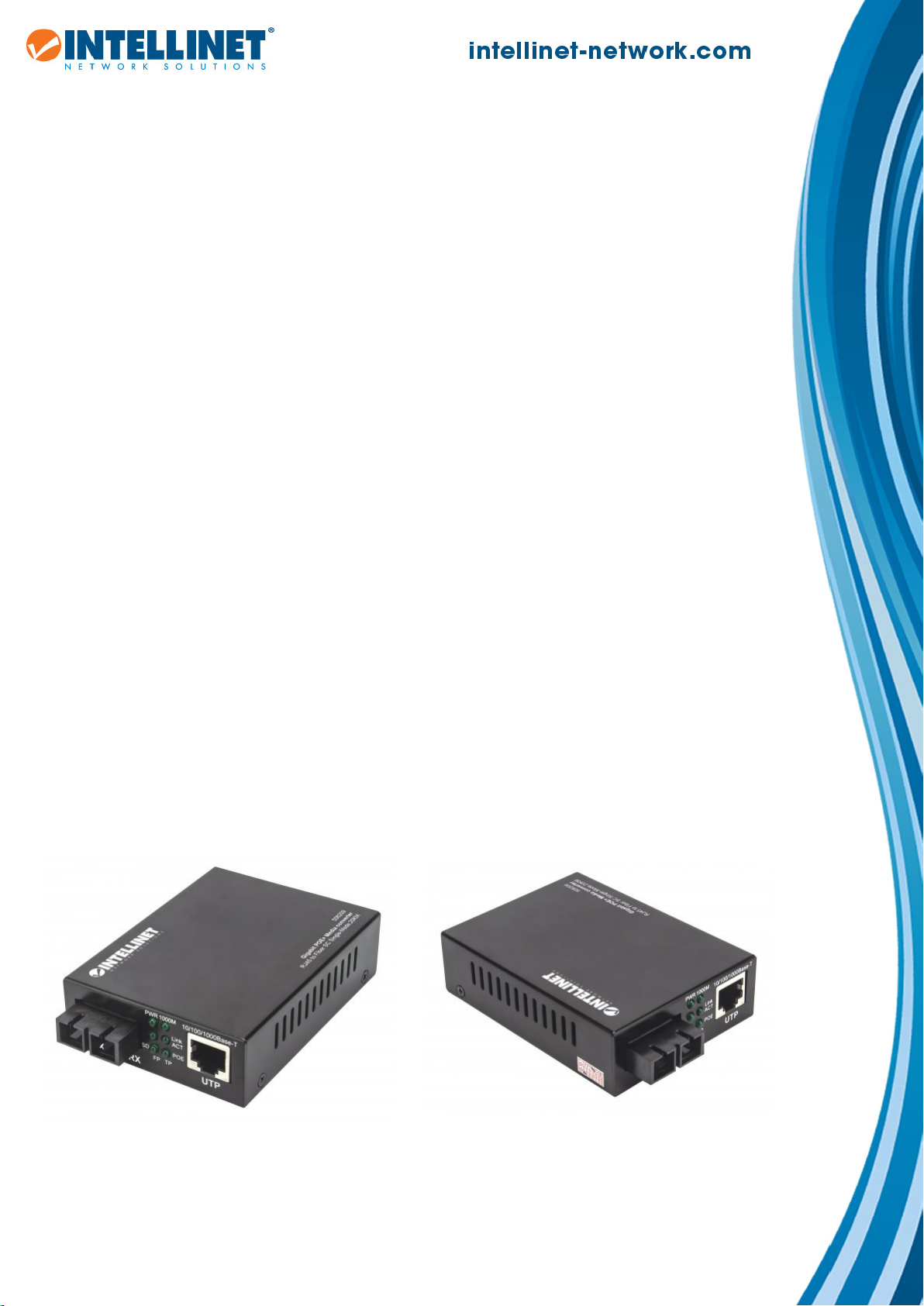

Gigabit PoE+ Medienkonverter
1000Base-T RJ45-Port auf 1000Base-LX (SC) Singlemode, 20 km, PoE+
Injektor
Part No.: 508209
Merkmale:
Ein 10/100/1000 RJ45-Port unterstützt eine maximale Reichweite
von 100 m
Glasfaser SC Singlemode-Port ermöglicht eine Reichweite bis zu
20 km
Link Fault Passthrough (LFP) für einfachere Netzwerkwartung
Unterstützt ein IEEE 802.3at- und IEEE 802.3af-konformes
PoE-Gerät
Bietet bis zu 30 Watt Ausgangsleistung für ein PoE-konformes
Gerät
Unterstützt Betrieb im Vollduplexmodus oder Halbduplexmodus
mit Autonegotiation
Status-LED für Strom und Verbindung/TX für beide Ports
Schlankes Metallgehäuse mit Schutzklasse IP30
3 Jahre Garantie
Spezifikationen:
Standards
• IEEE 802.3 / 802.3u / 802.3ab
• 10/100/1000Base-T
• IEEE 802.3at / 802.3af Power over Ethernet Plus (PoE+) Standard
• FCC Class A
Allgemein:
• Unterstützte Medien:
- 1000Base-T: Cat5 UTP/STP, max. 100 m
- 1000Base-LX Singlemode 8,3/125 µm, 8,7/125 µm, 8/125 µm oder
10/125 µm
• Reichweite:
- LWL-Kabel: 20 km
- RJ45-Kabel: 100 m
• Wellenlänge: 1310 nm
• Anschlüsse:
- 1 x 10/100/1000 Mbit/s RJ45-Port, Voll-/Halbduplex, MDI/MDI-X
- 1 x 1000 Mbit/s LWL-Port (SC)
• Pin-Belegung RJ45 Ausgangsports (Daten + Strom)
- IEEE Alternative A
- Pin 1: [+]
- Pin 2: [+]
Für weitere Informationen über Intellinet Produkte sprechen Sie mit Ihrem Lieferanten oder besuchen Sie www.intellinet-network.com.
Alle durch Dritte geschützte Marken- und Warenzeichen sind Eigentum ihrer jeweiligen eingetragenen Eigentümer. Jede Form der
Vervielfaltigung ist ohne unsere ausdrückliche Einwilligung untersagt.
Page 2
- Pin 3: [-]
- Pin 4: Nicht verwendet
- Pin 5: Nicht verwendet
- Pin 6: [-]
- Pin 7: Nicht verwendet
- Pin 8: Nicht verwendet

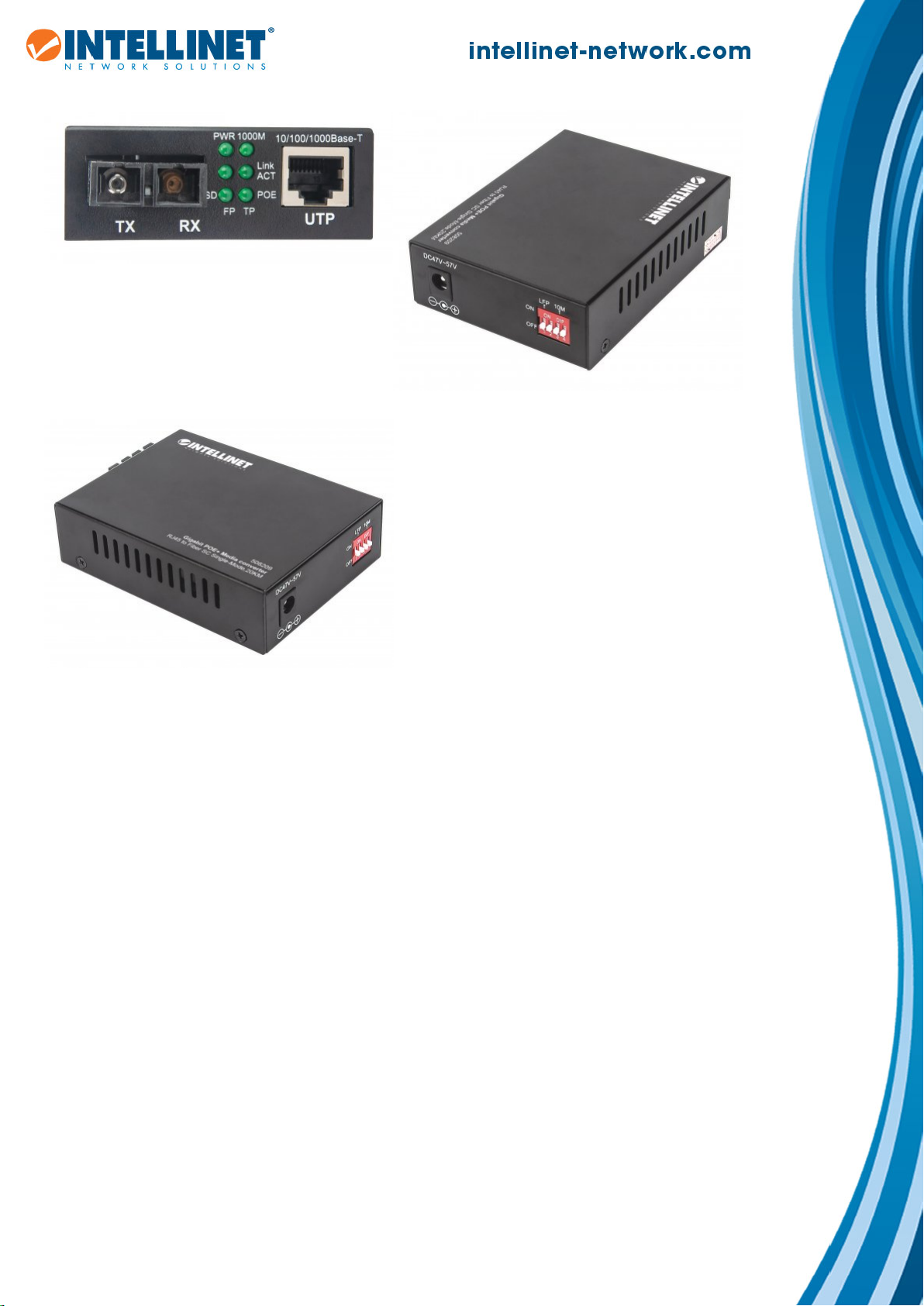

LEDs
• Strom
• LINK/ACT für RJ45-Port
• LINK/ACT für LWL-Port (SC)
• PoE+ Anzeige
• LED für optischen Signaleingang
Strom
• Eingangsspannung: 56 V
• Eingangsstrom: 0,5 A
Umgebung
• Metallgehäuse
• Abmessungen: 95 (L) x 70 (B) x 25 (H) mm
• Gewicht: 0,2 kg
• Betriebstemperatur: 0 – 55°C
• Luftfeuchtigkeit: 5 – 80% RH, nicht kondensierend
• Lagertemperatur: -10 – 70°C
Lieferumfang
• Gigabit PoE+ Medienkonverter
• Externes Netzteil
• Handbuch
