Intellinet 505932 User Manual

HI-SPEED USB 2.0
GIGABIT ETHERNET
ADAPTER

USER MANUAL

MODEL 505932

INT-505932-UM-ML-0310-03

ENGLISH
DEUTSCH
ESPAÑOL
FRANÇAIS
POLSKI
ITALIANO

2

ENGLISH

Hi-Speed USB 2.0 Gigabit Ethernet Adapter • User Manual English

Thank you for purchasing the INTELLINET NETWORK SOLUTIONS™ Hi-Speed USB 2.0
Gigabit Ethernet Adapter, Model 505932.

Package Contents

• Hi-Speed USB 2.0 Gigabit Ethernet Adapter

• USB cable (1.5 m / 5 ft., type A to type B)

• Setup CD

• User manual

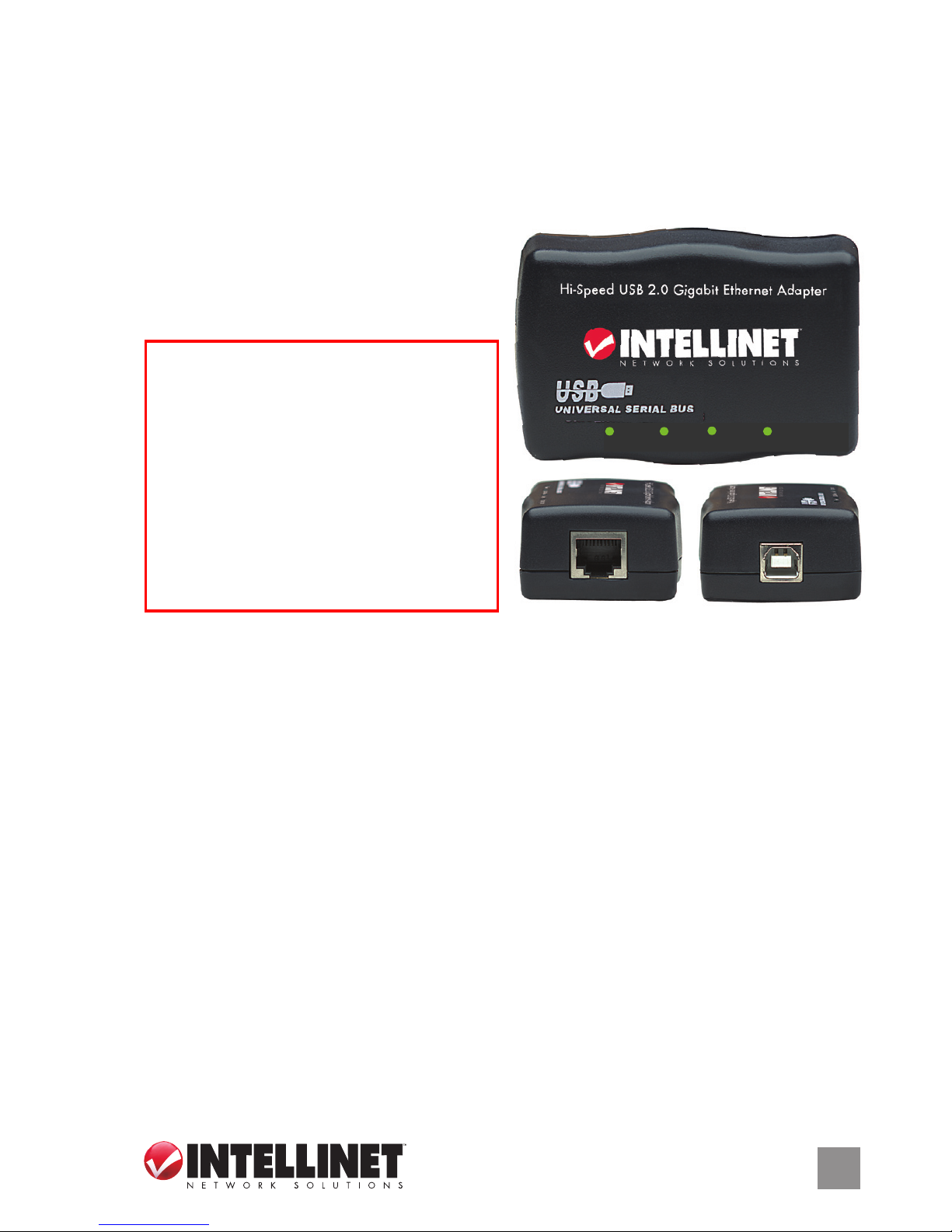

Indicators and Ports

Hardware Installation

1. Use the included USB cable to connect the USB port on the adapter to a USB port on
your computer.

2. Using Cat6 Ethernet cable, connect the RJ45 port of the adapter to a Gigabit Ethernet
port on your router, switch or other networking device.

Driver Installation (follow Step 3 that matches your system)

1. Insert the included setup CD in your CD-ROM drive.

2. On your desktop, click “Start” then “Run.”

3. When the prompt displays

• For Windows XP (32-bit) — Enter “D:\505932_USB_Gigabit_Ethernet_Adapter\
WinXP\setup.exe” (where “D” is the designation of your CD drive).

• For Windows Vista (32/64-bit) — Enter “D:\505932_USB_Gigabit_Ethernet_Adapter\
Vista\setup.exe” (where “D” is the designation of your CD drive).

• For Windows 7 (32/64-bit) — Enter “D:\505932_USB_Gigabit_Ethernet_Adapter\
Win7\setup.exe” where “D” is the designation of your CD drive).

4. Follow the on-screen instructions to complete the software installation.

5. Restart your computer. Once you’ve re-booted, the adapter is ready for use.

USB portRJ45 port

Power USB Link/ 10/100/1000
480 Act

LED Status Description

Power On Power is on
Link/Act On Valid connection is made

Blinking Receiving packets

USB On Operating at High Speed

480 Mbps O Operating at Full Speed
10/100/ On Connected at 1000 Mbps

1000 Blinking Connected at 100 Mbps
O Connected at 10 Mbps

Mbps

DEUTSCH

3

Hi-Speed USB 2.0 Gigabit Ethernet Adapter • Handbuch Deutsch

Vielen Dank für den Kauf des INTELLINET NETWORK SOLUTIONS™ Hi-Speed USB 2.0
Gigabit Ethernet Adapter, Modell 505932.

Lieferumfang

• Hi-Speed USB 2.0 Gigabit Ethernet Adapter

• USB-Kabel (1,5 m, Typ A auf Typ B)

• Installations-CD

• Handbuch

Anzeigen und Ports

Hardwareinstallation

1. Verbinden Sie den USB-Port des Adapters über das beiliegende USB-Kabel mit einem
USB-Port Ihres Computers.

2. Verbinden Sie den RJ45-Port des Adapters über ein Cat6 Ethernet-Kabel mit dem
Gigabit-Ethernet-Port Ihres Routers, Switches oder eines anderen Netzwerkgeräts.

Treiberinstallation (befolgen Sie Schritt 3 entsprechend Ihres Systems)

1. Legen Sie die beiliegende Installations-CD in Ihr Laufwerk ein.

2. Klicken Sie auf Ihrem Desktop auf “Start” dann auf “Ausführen.”

3. Geben Sie Folgendes ein:

• Für Windows XP (32-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\WinXP\
setup.exe” (wobei “D” dem Laufwerksbuchstaben Ihres CD/DVD-Laufwerks entspricht).

• Für Windows Vista (32/64-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\ Vista\
setup.exe” (wobei “D” dem Laufwerksbuchstaben Ihres CD/DVD-Laufwerks entspricht).

• Für Windows 7 (32/64-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\ Win7\
setup.exe” (wobei “D” dem Laufwerksbuchstaben Ihres CD/DVD-Laufwerks entspricht).

4. Folgen Sie den Bildschirmanweisungen, um die Treiberinstallation abzuschließen.

5. Starten Sie Ihren Computer neu. Danach ist der Adapter betriebsbereit.

USB-Port

RJ45-Port

Power USB Link/ 10/100/1000
480 Act

Mbps

LED Status Description

Power An Strom vorhanden
Link/Act An Verbindung hergestellt

Blinkend Datenübertragung

USB An High-Speed-Betrieb

480 Mbps Aus Full-Speed-Betrieb
10/100/ An Verbunden mit 1000 Mbit/s

1000 Blinkend Verbunden mit100 Mbit/s
Aus Verbunden mit 10 Mbit/s

4

ESPAÑOL

Adaptador Gigabit Ethernet USB de Alta Velocidad 2.0 • Manual del usuario

Español

Gracias por comprar el INTELLINET NETWORK SOLUTIONS™ Adaptador Gigabit Ethernet
USB de Alta Velocidad 2.0, Modelo 505932.

Contenido del Paquete

• Adaptador Ethernet Gigabit USB de Alta Velocidad 2.0

• Cable USB (1,5 m, tipo A a tipo B)

• CD de instalación

• Manual del usuario

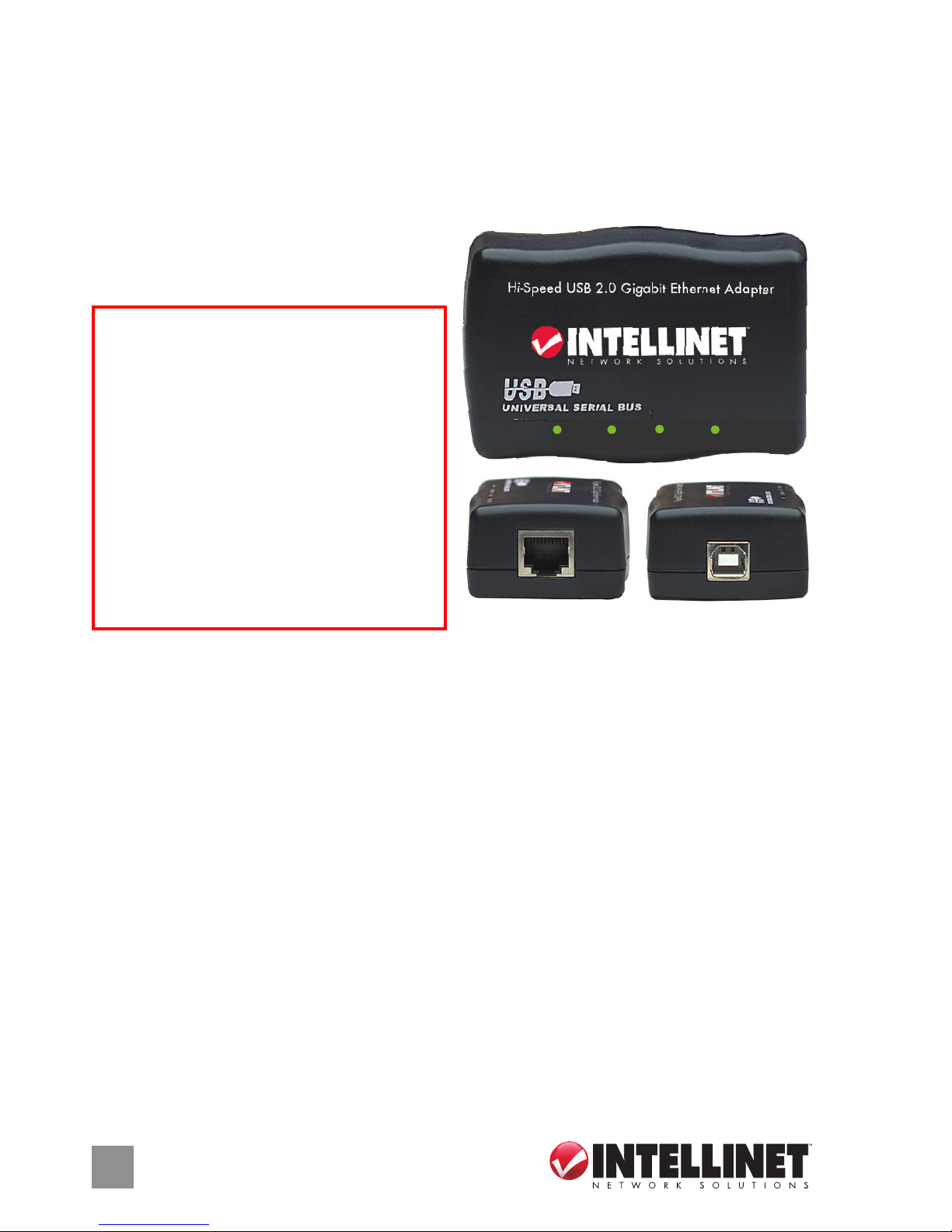

Puertos e Indicadores

Instalación de Hardware

1. Use el cable USB incluido para conectar el puerto USB del adaptador al puerto USB
disponible de la computadora.

2. Use cable Ethernet Cat 6, conecte puerto RJ45 del adaptador a un puerto Ethernet
Gigabit de su router, switch u otro dispositivo de red.

Instalación del Driver (siga el paso 3 que coincide con su sistema)

1. Inserte el CD de Drivers incluido en su unidad de CD-ROM.

2. En el escritorio, haga clic “Inicio,” despues clic en “Ejecutar.”

3. Cuando se muestre en pantalla del sistema

• Para Windows XP (32-bit) — Teclee “D:\505932_USB_Gigabit_Ethernet_Adapter\
WinXP\setup.exe” (donde “D” es la unidad designada para su CD-ROM).

• Para Windows Vista (32/64-bit) — Teclee “D:\505932_USB_Gigabit_Ethernet_Adapter\
Vista\setup.exe” (donde “D” es la unidad designada para su CD-ROM).

• Para Windows 7 (32/64-bit) — Teclee “D:\505932_USB_Gigabit_Ethernet_Adapter\
Win7\setup.exe” (donde “D” es la unidad designada para su CD-ROM).

4. Siga las intrucciones en pantalla para completar la instalación.

5. Reinicie su computadora. Una vez reiniciado, el adaptador está listo para su uso.

Puerto USB

Puerto RJ45

Power USB Link/ 10/100/1000
480 Act

Mbps

LED Status Descripción

Power Encendido Encendido
Link/ Act Encendido Validar la conexión

Parpadeo Recibiendo paquetes
USB Encendido Operando a alta velocidad

480Mbps Apagado Operando a toda velocidad
10/100/ Encendido Conectado a 1000 Mbps

1000 Parpadeo Conectado a 100 Mbps
Apagado Conectado a 10 Mbps

FRANÇAIS

5

Adaptateur Gigabit Ethernet USB 2.0 haut débit • Manuel de l’utilisateur Français

Merci d’avoir acheté l’INTELLINET NETWORK SOLUTIONS™ Adaptateur Gigabit Ethernet
USB 2.0 haut débit, modèle 505932.

Contenu de la boîte

• Adaptateur Gigabit Ethernet USB 2.0 haut débit

• Câble USB (1.5 m, type A vers type B)

• CD d’installation

• Manuel utilisateur

Indicateurs et ports

Installation du matériel

1. Connectez le port USB de l’Adaptateur à un port USB de votre ordinateur en utilisant
le câble USB fourni avec ce produit

2. En utilisant un câble Cat6 Ethernet, connectez le port RJ45 de l’Adaptateur à un port
Gigabit Ethernet de votre routeur, commutateur réseau ou d’autres appareils.

Installation du pilote (effectuez l’étape 3 conformément à votre système)

1. Insérez le CD de pilote fourni avec ce produit.

2. Sur le bureau, cliquez sur “Démarrer,” puis sur “Exécuter.”

3. Entrez:

• Pour Windows XP (32-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\WinXP\
setup.exe” (“D” est la lettre correspondante à votre lecteur CD/DVD).

• Pour Windows Vista (32/64-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\Vista\
setup.exe” (“D” est la lettre correspondante à votre lecteur CD/DVD).

• Pour Windows 7 (32/64-bit) — “D:\505932_USB_Gigabit_Ethernet_Adapter\Win7\
setup.exe” (“D” est la lettre correspondante à votre lecteur CD/DVD).

4. Suivez les instructions sur l’écran an de nir l’installation du pilote.

5. Redémarrez votre ordinateur. Après l’Adaptateur est prêt à l’usage.

Connecteur USB

Connecteur RJ45

Power USB Link/ 10/100/1000
480 Act

Mbps

LED Status Description

Power Allumé Alimentation
Link/Act Allumé Connexion valide

Clignotant Transmission de données

USB Allumé Service à High Speed
480 Mbps Éteint Service à Full Speed

10/100/ Allumé Connecté à 1000 Mbit/s
1000 Clignotant Connecté à 100 Mbit/s
Éteint Connecté à 10 Mbit/s

6

POLSKI

Adapter Hi-Speed USB 2.0 na Gigabit Ethernet • Instrukcja użytkownika Polski

Dziękujemy za zakup Adaptera Hi-Speed USB 2.0 na Gigabit Ethernet INTELLINET
NETWORK SOLUTIONS™, model 505932.

Zawartość opakowania

• Adapter Hi-Speed USB 2.0 na Gigabit Ethernet

• Kabel USB (1.5 m, typu A na B)

• Płyta instalacyjna, instrukcja użytkowania

Wskaźniki i porty

Podłączenie urządzenia

1. Używając kabla USB znajdującego się w zestawie połącz port USB adaptera z portem
USB komputera.

2. Używając kabla Ethernet Cat6 połącz port RJ45 adaptera z portem gigabitowym
routera, przełącznika lub innego urządzenia sieciowego.

Instalacja sterownika (w punkcie 3 należy zwrócić uwagę na system operacyjny)

1. Umieść znajdującą się w zestawie płytę CD w napędzie CD/DVD komputera.

2. Wciśnij polecenie „Start”, a następnie „Uruchom”.

3. W oknie „Uruchom” wpisz:

• Dla Windows XP (32-bit) — „D:\505932_USB_Gigabit_Ethernet_Adapter\WinXP\
setup.exe” (gdzie „D” jest literą przypisaną do napędu CD/DVD).

• Dla Windows Vista (32/64-bit) — „D:\505932_USB_Gigabit_Ethernet_Adapter\Vista\
setup.exe” (gdzie „D” jest literą przypisaną do napędu CD/DVD).

• Dla Windows 7 (32/64-bit) — „D:\505932_USB_Gigabit_Ethernet_Adapter\Win7\
setup.exe” (gdzie „D” jest literą przypisaną do napędu CD/DVD).

4. W celu zakończenia instalacji sterownika, postępuj zgodnie z wyświetlanymi instrukcjami.

5. Zrestartuj komputer, a po restarcie urządzenie będzie gotowe do pracy.

Port USB

Port RJ45

Power USB Link/ 10/100/1000
480 Act

Mbps

Dioda Status Objaśnienie

Power On (wł.) Zasilanie podłączone
Link/Act On (wł.) Połączenie ustanowione

Migająca Odbieranie pakietów
USB On (wł.) Praca w trybie High Speed

480 Mbps O (wył.) Praca w trybie Full Speed
10/100/ On (wł.) Połączenie z prędkością

1000 1000 Mb/s
Migająca Połączenie z prędkością
100 Mb/s
O (wył.) Połączenie z prędkością
10 Mb/s

ITALIANO

7

Grazie per aver acquistato il convertitore USB 2.0 Hi Speed a rete Gigabit INTELLINET
NETWORK SOLUTIONS™, Modello 505932.

Contenuto della confezione

• Convertitore di rete Gigabit USB 2.0 Hi-Speed

• Cavo USB (1.5 m, tipo A a tipo B)

• CD per il settaggio, manuale d’istruzione

Indicatori e porte

Installazione Hardware

1. Utilizzare il cavo USB incluso per collegare la porta USB dell’adattatore alla porta USB
del computer.

2. Usando il cavo di rete Cat6, collegare la porta RJ45 dell’adattatore alla porta Gigabit
Ethernet del router, dello switch o di un’altra periferica di rete.

Installazione dei driver (Seguire il punto 3 a seconda del sistema operativo)

1. Inserire il CD incluso nel lettore CD.

2. Sul desktop, cliccare “Start” quindi “Run.”

3. Quando compare la linea di commando (prompt) del Dos

• Per Windows P (32-bit) — Immettere “D:\505932_USB_Gigabit_Ethernet_Adapter\
WinXP\setup.exe” (dove “D” è la designazione del CD drive).

• Per Windows Vista (32/64-bit) — Immettere “D:\505932_USB_Gigabit_Ethernet_
Adapter\Vista\setup.exe” (dove “D” è la designazione del CD drive).

• Per Windows 7 (32/64-bit) — Immettere “D:\505932_USB_Gigabit_Ethernet_Adapter\
Win7\setup.exe” (dove “D” è la designazione del CD drive).

4. Seguire le istruzioni che compaiono sullo schermo per completare l’installazione del
software.

5. Riavviare il computer. Appena il computer riparte, l’adattatore è pronto per l’uso.

Porta USBPorta RJ45

Power USB Link/ 10/100/1000
480 Act

Mbps

Convertitore USB 2.0 Hi-Speed a rete Gigabit • Manuale d’istruzione

Italiano

LED Stato Descrizione

Power Acceso In funzione
Link/ Acceso

Instaurata connessione validae

Act

lampeggiante

Ricezione pacchetto

USB Acceso

Operante a velocità High Speed

480 Spento

Operante a velocità Full Speed

Mbps
10/ Acceso Connesso a 1000 Mbps

100/

lampeggiante

Connesso a 100 Mbps

1000 Spento Connesso a 10 Mbps

8

WASTE ELECTRICAL & ELECTRONIC EQUIPMENT

Disposal of Electric and Electronic Equipment

(applicable in the European Union and other European countries with separate collection systems)

ENGLISH

This symbol on the product or its packaging indicates that this product shall not be treated as household waste.

Instead, it should be taken to an applicable collection point for the recycling of electrical and
electronic equipment. By ensuring this product is disposed of correctly, you will help prevent
potential negative consequences to the environment and human health, which could otherwise
be caused by inappropriate waste handling of this product. If your equipment contains easily
removable batteries or accumulators, dispose of these separately according to your local

requirements. The recycling of materials will help to conserve natural resources. For more
detailed information about recycling of this product, contact your local city oce, your household waste
disposal service or the shop where you purchased this product. In countries outside of the EU: If you wish
to discard this product, contact your local authorities and ask for the correct manner of disposal.

DEUTSCH

Dieses auf dem Produkt oder der Verpackung angebrachte Symbol zeigt an, dass dieses Produkt nicht mit
dem Hausmüll entsorgt werden darf. In Übereinstimmung mit der Richtlinie 2002/96/EG des Europäischen
Parlaments und des Rates über Elektro- und Elektronik-Altgeräte (WEEE) darf dieses Elektrogerät nicht
im normalen Hausmüll oder dem Gelben Sack entsorgt werden. Wenn Sie dieses Produkt entsorgen
möchten, bringen Sie es bitte zur Verkaufsstelle zurück oder zum Recycling-Sammelpunkt Ihrer Gemeinde.

ESPAÑOL

Este símbolo en el producto o su embalaje indica que el producto no debe tratarse como residuo doméstico.
De conformidad con la Directiva 2002/96/CE de la UE sobre residuos de aparatos eléctricos y electrónicos
(RAEE), este producto eléctrico no puede desecha se con el resto de residuos no clasicados. Deshágase
de este producto devolviéndolo a su punto de venta o a un punto de recolección municipal para su
reciclaje.

FRANÇAIS

Ce symbole sur Ie produit ou son emballage signie que ce produit ne doit pas être traité comme un
déchet ménager. Conformément à la Directive 2002/96/EC sur les déchets d’équipements électriques
et électroniques (DEEE), ce produit électrique ne doit en aucun cas être mis au rebut sous forme de
déchet municipal non trié. Veuillez vous débarrasser de ce produit en Ie renvoyant à son point
de vente ou au point de ramassage local dans votre municipalité, à des ns de recyclage.

ITALIANO

Questo simbolo sui prodotto o sulla relativa confezione indica che il prodotto non va trattato come un riuto
domestico. In ottemperanza alla Direttiva UE 2002/96/EC sui riuti di apparecchiature elettriche ed
elettroniche (RAEE), questa prodotto elettrico non deve essere smaltito come riuto municipale misto. Si
prega di smaltire il prodotto riportandolo al punto vendita o al punto di raccolta municipale locale per un
opportuno riciclaggio.

POLSKI

Jeśli na produkcie lub jego opakowaniu umieszczono ten symbol, wówczas w czasie utylizacji nie wolno
wyrzucać tego produktu wraz z odpadami komunalnymi. Zgodnie z Dyrektywą Nr 2002/96/WE w sprawie
zużytego sprzętu elektrycznego i elektronicznego (WEEE), niniejszego produktu elektrycznego nie wolno
usuwać jako nie posortowanego odpadu komunalnego. Prosimy o usuniecie niniejszego produktu
poprzez jego zwrot do punktu zakupu lub oddanie do miejscowego komunalnego punktu zbiórki
odpadów przeznaczonych do recyklingu.

9

WARRANTY INFORMATION

ENGLISH —

For warranty information, go to www.intellinet-network.com/warranty.

DEUTSCH —

Garantieinformationen nden Sie hier unter www.intellinet-network.com/warranty.

ESPAÑOL —

Si desea obtener información sobre la garantía, visite

www.intellinet-network.com/warranty.

FRANÇAIS —

Pour consulter les informations sur la garantie, rendezvous à l’adresse

www.intellinet-network.com/warranty.

POLSKI —

Informacje dotyczące gwarancji znajdują się na stronie

www.intellinet-network.com/warranty.

ITALIANO —

Per informazioni sulla garanzia, accedere a www.intellinet-network.com/warranty.

EN MÉXICO: Póliza de Garantía INTELLINET — Datos del importador y responsable ante el consumidor

IC Intracom México, S.A. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlan
Izcalli, Estado de México, C.P. 54730, México. • Tel. [phone]

La presente garantía cubre este producto por 3 años contra cualquier defecto de fabricación en sus
materiales y mano de obra, bajo las siguientes condiciones:

1. Todos los productos a que se reere esta garantía, ampara su cambio físico, sin ningún cargo para
el consumidor.

2. El comercializador no tiene talleres de servicio, debido a que los productos que se garantizan no
cuentan con reparaciones, ni refacciones, ya que su garantía es de cambio físico.

3. La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas
de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados
al mismo por el usuario o distribuidor.
Para hacer efectiva esta garantía bastara con presentar el producto al distribuidor en el domicilio donde
fue adquirido o en el domicilio de IC Intracom México, S.A. de C.V., junto con los accesorios contenidos
en su empaque, acompañado de su póliza debidamente llenada y sellada por la casa vendedora
(indispensable el sello y fecha de compra) donde lo adquirió, o bien, la factura o ticket de
compra original donde se mencione claramente el modelo, numero de serie (cuando aplique) y
fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el producto se hubiese
utilizado en condiciones distintas a las normales; si el producto no ha sido operado conforme a los
instructivos de uso; o si el producto ha sido alterado o tratado de ser reparado por el consumidor
oterceras personas.

10

REGULATORY STATEMENTS

FCC Class B

This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of Federal Communications Commission (FCC) Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential installation. This
equipment generates, uses and can radiate radio frequency energy, and if not installed and used
in accordance with the instructions may cause harmful interference to radio communications.
However, there is no guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which can be determined
by turning the equipment o and on, the user is encouraged to try to correct the interference by one or
more of the following measures:

• Reorient or relocate the receiving antenna.

• Increase the separation between the equipment and the receiver.

• Connect the equipment to an outlet on a circuit dierent from the receiver.

• Consult the dealer or an experienced radio/TV technician for help.

CE / R&TTE

ENGLISH —

This device complies with the requirements of the R&TTE Directive 1999/5/EC.

DEUTSCH —

Dieses Gerät enspricht der Direktive R&TTE Direktive 1999/5/EC.

ESPAÑOL —

Este dispositivo cumple con los requerimientos de la Directiva R&TTE 1999/5/EC.

FRANÇAIS —

Cet appareil satisfait aux exigences de la directive R&TTE 1999/5/CE.

POLSKI —

Urządzenie spełnia wymagania dyrektywy R&TTE 1999/5/EC.

ITALIANO —

Questo dispositivo è conforme ai requisiti della direttiva 1999/5/EC R&TTE.

Copyright © INTELLINET NETWORK SOLUTIONS

INTELLINET NETWORK SOLUTIONS™ oers a complete line of active and passive networking products.

Ask your local computer dealer for more information or visit www.intellinet-network.com.

All products mentioned are trademarks or registered trademarks of their respective owners.

INTELLINET NETWORK SOLUTIONS™ bietet ein vollständiges Sortiment aktiver und passiver

Netzwerkkomponenten. Für weitere Informationen wenden Sie sich bitte an Ihren Händler oder

nutzen Sie die Webseite www.intellinet-network.com.

Alle erwähnten Produkte sind registrierte Marken und Eigentum Ihrer jeweiligen Besitzer.

INTELLINET NETWORK SOLUTIONS™ ofrece una línea completa de productos de red activa y pasiva.

Pregunte a su distribuidor para obtener mayor informacion o visite:

www.intellinet-network.com.

Todos los productos mencionados son marcas comerciales o marcas registradas de sus respectivos propietarios.

INTELLINET NETWORK SOLUTIONS™ ore un assortiment complet de produits de réseau actifs et

passifs. Pour plus d’informations veuillez contacter votre commerçant ou utiliser la page d’accueil

www.intellinet-network.com.

Tous les produits mentionnés sont des marques commerciales ou des marques déposées de leurs

propriétaires respectifs.

INTELLINET NETWORK SOLUTIONS™ to kompletna linia aktywnych oraz pasywnych komponentów

sieciowych. Poproś lokalnego dealera o więcej informacji lub odwiedź stronę

www.intellinet-network.com.

Wszystkie nazwy handlowe i towarów są nazwami i znakami towarowymi

zastrzeżonymi odpowiednich rm odnośnych właścicieli.

INTELLINET NETWORK SOLUTIONS™ ore una linea completa di prodotti di rete attivi e passivi.

Chiedi maggiori informazioni al tuo rivenditore di computer o visita il sito

www.intellinet-network.com.

Tutti i prodotti sopracitati sono marchi di fabbrica o marchi registrati depositati dai proprietari.
