INTELLINET 508193 Instructions

10GBase-T to 10GBase-R
Media Converter

Instructions

Model 508193

intellinetnetwork.com

Important: Read before use. • Importante: Leer antes de usar.

INT-508193_QIG-0818_REV-5.03

English

12 V (0.5 A)

10GBase-T to 10GBase-R Media Converter

Connections

Twisted Pair – RJ45

Connect the UTP port of the media converter to
an RJ45 port on the network; e.g., to an Ethernet
switch. Cat5e or better cabling is recommended.

SFP+ Slot

This media converter requires an SFP+ transceiver
module that provides ber optic connections.

1. Insert the transceiver into the media converter.
Next, install the ber optic cable into
the transceiver.

2. Install the other end of the ber optic cable into
an appropriate port in your ber network.

Maximum length and ber cable specication
depend on the model.

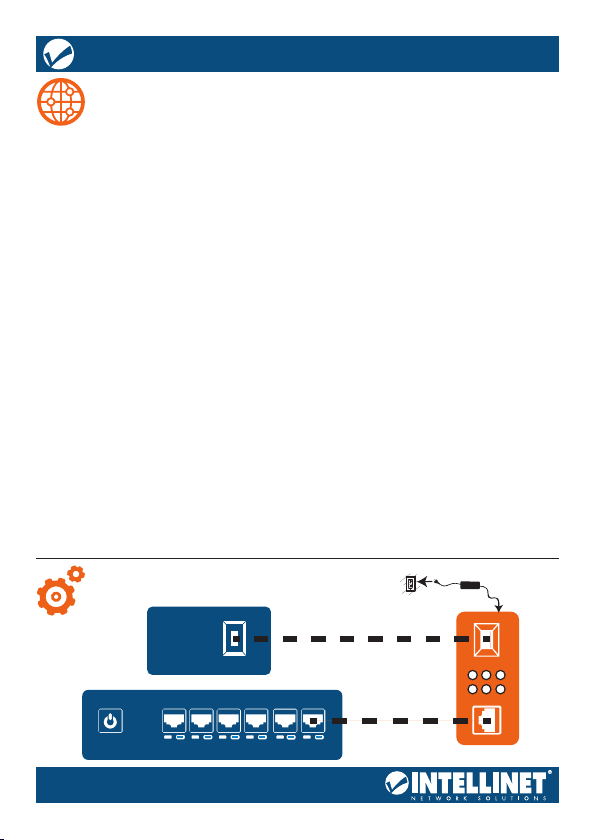

Setup

10G
Base-R
Fiber
Network

2

TX RX

10 GB SFP+

10G RJ45

TX RX

10GBase-T to 10GBase-R Media Converter

English

Power

Plug the 12 VDC power adapter into the input jack
on the media converter. Then connect it to a regular
power outlet. Only use the included power adapter
or one with matching specications (output of
12 VDC, 0.5 A).

LED Status

LED STATUS STATUS DESCRIPTION

Power

LNK/

ACT

O Power O
On Power On
On Active ber connection

Flashing Fiber data transfer

SD On Fiber signal detected.

10G

TX

Link

TX

Act

On 10 Gbps connection
O Less than 10 Gbps connection

On Active copper connection

Flashing Copper data transfer

3

Deutsch 10GBase-T to 10GBase-R Medienkonverter

12 V (0.5 A)

Anschlüsse

Twisted Pair – RJ45

Verbinden Sie den UTP-Port des Medienkonverters mit
einem RJ45-Port des Netzwerks; z.B. einem Ethernet­Switch. Cat5e-Verkabelung oder höhe
wird empfohlen.

SFP+ Einschubschacht

Dieser Medienkonverter benötigt ein
SFP+-Receivermodul, das über optische
Glasfaserkabelanschlüsse verfügt.

1. Legen Sie den Transceiver in den Medienrekorder
ein. Dann schließen Sie das optische
Glasfaserkabel an den Transceiver an.

2. Schließen Sie das andere Ende des optischen
Glasfaserkabels an einen entsprechenden Port
Ihres Glasfaser-Netzwerkes an.

Die maximale Länge und die Glasfaser-Spezikation
sind vom Modell abhängig.

Setup

10GBase-R

10G
Base-R

Glasfaser-

Fiber

Netzwerk

Network

10 GB SFP+

TX RX

TX RX

10G RJ45

4

Deutsch10GBase-T to 10GBase-R Medienkonverter

Stromversorgung

Schließen Sie das Netzteil an die 12V-DC-Buchse
des Medien-konverters und dann an eine Steckdose
an. Verwenden Sie ausschließlich das beiliegende
Netzteil oder eines mit gleichen Spezikationen
(Ausgangsleistung 12 V DC, 0.5 A).

LED Status

LED STATUS BESCHREIBUNG

PWR

FX

Aus Ausgeschaltet

An Angeschaltet
On Aktive Glasfaserverbindung

LNK/

ACT

Blinkend Glasfaser-Datenübertragung

SD An Glasfasersignal erkannt

10G

TX

Link

TX

Act

An 10 Gbps-Verbindung

Aus Weniger als 10 Gbps-Verbindung

An Aktive Kupferkabelverbindung

Blinkend Kupferkabel-Datenübertragung

5

Español

12 V (0.5 A)

Convertidor de medios 10GBase-T a 10GBase-R

Conexiones

Par Trenzado – RJ45

Conecte el puerto UTP del Convertidor de Medios
al puerto RJ45 de la red LAN; Ej., un switch.
Recomendamos usar cableado Cat5e o superior.

Ranura SFP+

Este convertidor de medios requiere un módulo
transceptor SFP+ que proporcione los puertos de
bra óptica.

1. Inserte el transceptor en el convertidor de
medios. A continuación, instale el cable de bra
óptica en el transceptor.

2. Acople el otro extremo del cable de bra óptica
a un puerto adecuado de su red de bra.

La longitud máxima y las especicaciones del cable
de bra óptica dependen del modelo.

Conguración

10G
Base-R

Red de bra

Fiber

100GBase-R

Network

6

TX RX

10 GB SFP+

10G RJ45

TX RX

Convertidor de medios 10GBase-T a 10GBase-R

Español

Energia

Conecte el adaptador de corriente de 12 V DC en el
jack en el convertidor de medios, a continuacion a
una toma de corriente regular. Use solo el adaptador
de energia incluido (salida de 12 V DC, 0.5 A).

LED de estado

LED ESTADO DESCRIPCIÓN

Power

FX

LNK/

ACT

Apagado Apagado
Encendido Encendido
Encendido Conexión por bra activa

Parpadeando

Transferencia de datos

por bra

SD Encendido Señal de bra detectada

Encendido Conexión de 10 Gbps

10G

TX

Link

TX

Act

Apagado

Encendido Conexión por cobre activa

Parpadeando

Conexión de menos de

10 Gbps

Transferencia de datos

por cobre

7

Français Convertisseur de média — 10GBase-T vers 10GBase-R

12 V (0.5 A)

Connexions

Paires torsadées – RJ45

Connectez le port UTP du convertisseur à un port
RJ45 du réseau; p.ex. à un commutateur Ethernet.
Du câblage Cat5e ou supérieur est recommandé.

Emplacement SFP+

Ce convertisseur multimédia nécessite un module
transmetteur SFP+, qui fournit des ports pour
bre optique.

1. Insérez le transmetteur dans le convertisseur
multimédia. Puis installez le câble en bre
optique dans le transmetteur.

2. Installez l’autre extrémité du câble en bre
optique dans un port correspondant de votre
réseau bre.

La longueur maximale et les caractéristiques du
câble en bre optique dépendent du modèle.

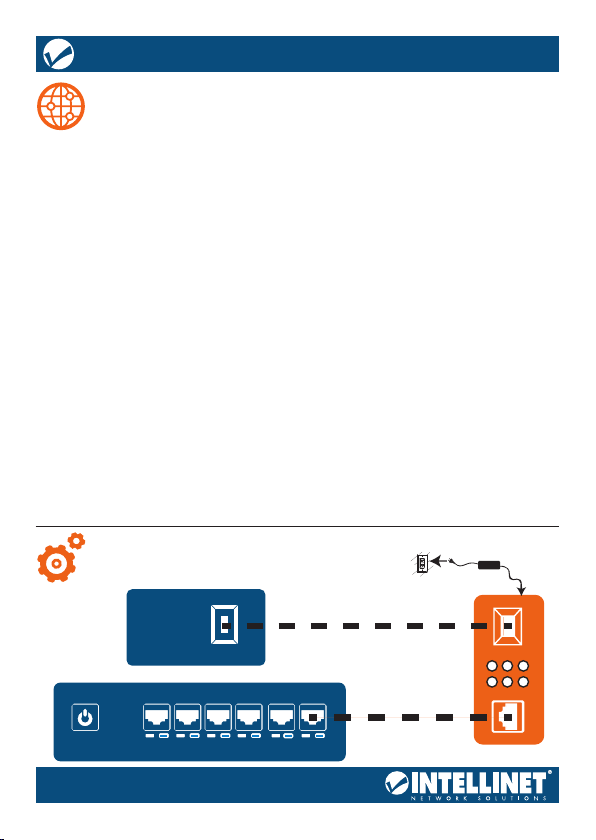

Installation

10G
Base-R

Réseau bre

Fiber

10GBase-R

Network

10 GB SFP+

TX RX

TX RX

10G RJ45

8

FrançaisConvertisseur de média — 10GBase-T vers 10GBase-R

Alimentation

Branchez l’adaptateur secteur 12 Vcc à la prise
d’entrée du convertisseur et puis à une prise
d’alimentation régulière. Utilisez uniquement
l’adaptateur secteur inclus ou un correspondant aux
spécications (puissance de sortie 12 Vcc, 0,5 A).

État LED

LED ÉTAT DESCRIPTION

Vériez l’alimentation / Allumez

l’appareil.

PWR

Éteint

Allumé Appareil est alimenté.

FX

LNK/

ACT

Allumé Connexion bre active

Clignote Transfert de données par bre

SD Allumé Signal de bre optique détecté.

10G

TX

Link

TX

Act

Allumé Connexion 10 Gbps

Éteint Connexion inférieure à 10 Gbps

Allumé Connection cuivrée active

Clignote

Transfert de données par l

cuivré

9

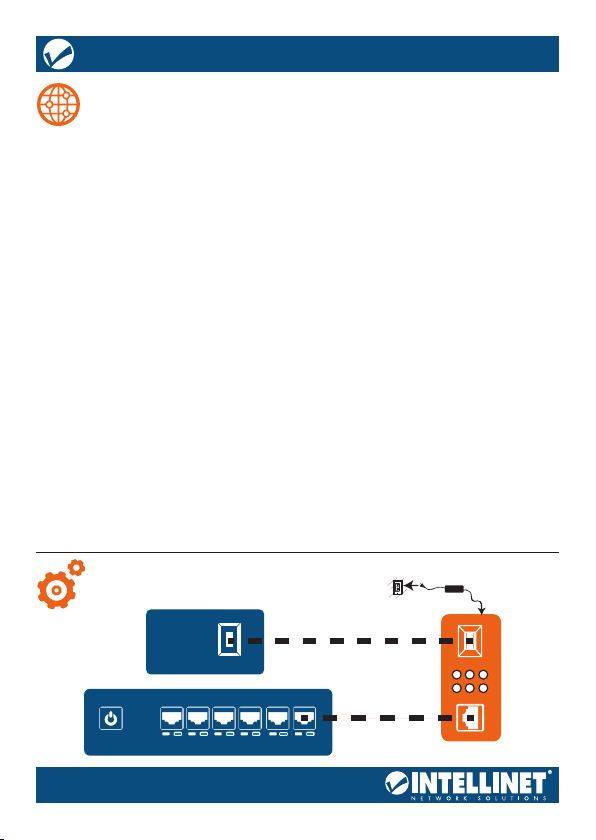

Polski Media Converter 10GBase-T na 10GBase-R

12 V (0.5 A)

Podłączenie

Skrętka – RJ45

Za pomocą kabla Ethernet połącz port UTP media
konwertera z portem RJ45 urządzenia sieciowego,
np. przełącznika. Zaleca się stosowanie kabli Cat5e
lub lepszych.

Gniazdo SFP+

Ten media konwerter wymaga modułu nadawczo­odbiorczego SFP+, posiadającego porty
światłowodowe.

1. Podłącz nadajnik-odbiornik do media
konwertera. Następnie podłącz kabel
światłowodowy do transceivera.

2. Podłącz drugi koniec kabla światłowodowego do
odpowiedniego portu w sieci światłowodowej.

Maksymalna długość i specykacja kabla
światłowodowego zależy od modelu.

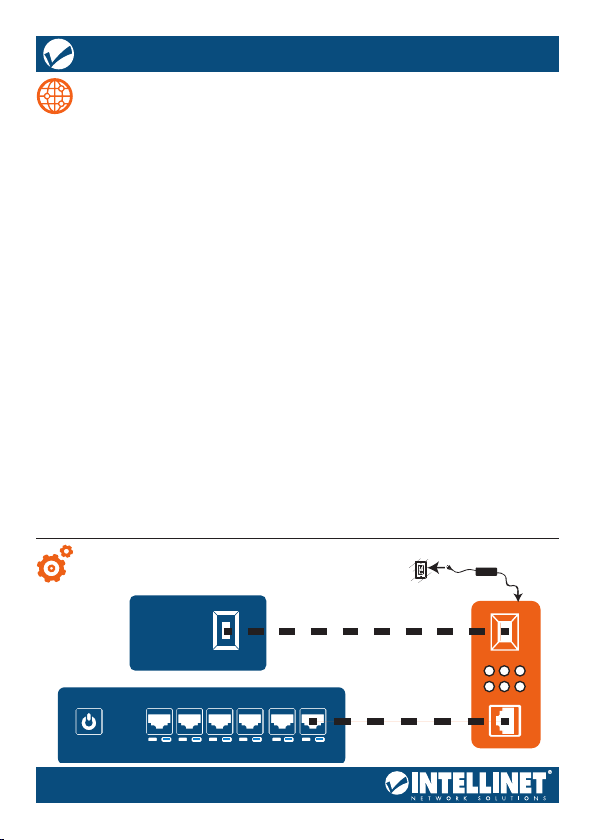

Ustawienia

10

10G

Sieć

Base-R

światłowodowa

Fiber

10GBase-R

Network

10 GB SFP+

TX RX

10G RJ45

TX RX

PolskiMedia Converter 10GBase-T na 10GBase-R

Zasilanie

Do gniazda 12V DC media konwertera podłącz
zasilanie za pomocą dołączonego adaptera
zasilania. Używaj zasilacza dołączonego w zestawie
lub innego, o parametrach zgodnych ze specykacją
(12V DC, 0.5 A).

Status diody LED

DIODA STATUS OPIS

PWR

FX

LNK/

ACT

SD Włączony

Wyłączony Zasilanie wyłączone.

Włączony Zasilanie włączone.

Włączony

Miga

liniach światłowodowych

Sygnał kabla

światłowodowego

Przesyłanie danych po

Wykryty sygnał

światłowodowy

Włączony Łącze 10 Gb/s

10G

Wyłączony

Łącze o przepustowości

poniżej 10 Gb/s

TX Link Włączony Sygnał z kabla miedzianego

TX Act Miga

Przesyłanie danych po

liniach miedzianych

11

Italiano Media Converter 10GBase-T a 10GBase-R

12 V (0.5 A)

Connessioni

Twisted Pair – RJ45

Collega una porta UTP del media converter a una
porta RJ45 sulla rete; per esempio, a un Ethernet
switch. Cat5e o cablaggi superiori sono consigliati.

Slot SPF

Questo convertitore multimediale necessita di un
modulo ricetrasmittente SPF+ con porte in
bra ottica.

1. Inserire il ricetrasmettitore nel convertitore
multimediale Successivamente, installare il cavo a
bra ottica nel ricetrasmettitore.

2. Installare l’estremità opposta del cavo a bra
ottica in una porta adeguata della rete in bra.

La lunghezza massima e le caratteristiche del cavo a
bra ottica dipendono dal modello.

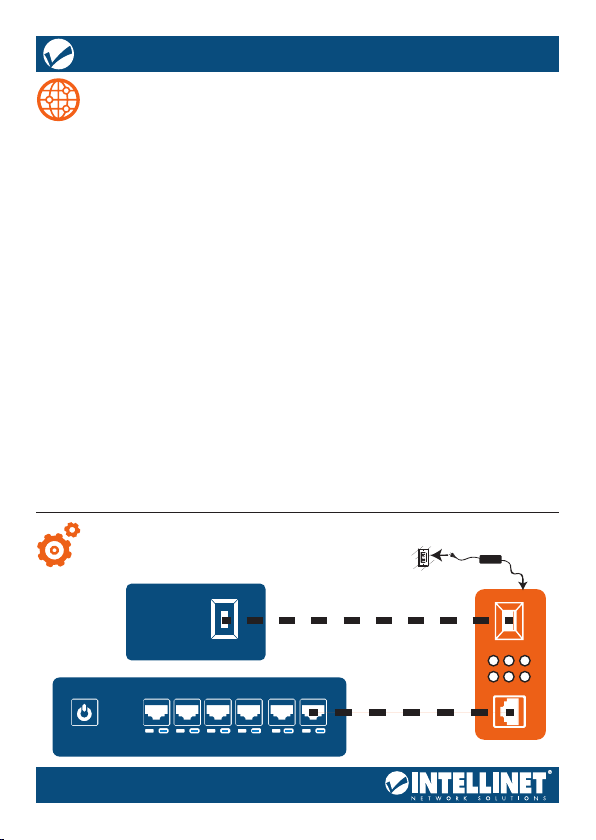

Installazione

12

10G
Base-R

Rete in bra

Fiber

10GBase-R

Network

10 GB SFP+

TX RX

10G RJ45

TX RX

ItalianoMedia Converter 10GBase-T a 10GBase-R

Alimentazione

Collegare l’alimentatore da 12 V DC alla presa
presente sul media converter, quindi collegarlo
ad una regolare presa di corrente. Utilizzare
solamente l’alimentatore incluso o uno che abbia
delle speciche corrispondenti a quello fornito in
dotazione (output 12 VDC, ameno 0.5 A).

Stato del LED

LED STATO DESCRIZIONE

PWR

FX

LNK/

ACT

Spento Spento
Acceso Acceso

Acceso

Lampeggiante

Collegamento delle bre

ottiche attivo

Trasmissione dati a bra

ottica

SD Acceso Segnale della bra rilevato.

10G

TX

Link

TX

Act

Acceso Connessione a 10 Gbps
Spento

Connessione a meno di 10Gbps

Acceso Collegamento rame attivo

Lampeggiante

Trasferimento dati rame

13

Dispos al of Elect ric and Elec tronic Equip ment (applica ble in the E.U. and o ther countr ies with sep arate collec tion sys tems)
ENGLISH: This symbol on the product or its packaging

means that this product must not be treated as unsorted
household waste. In accordance with EU Directive
2012/19/EU on Waste El ectrical and E lectronic Eq uipment
(WEEE), this electrical product must be disposed of in
accordance with the user ’s local regulations for electrical
or electronic waste. Please dispose of this product by
returning it to your local point of sale or recycling pickup
point in yo ur municipal ity.
DEUTSCH: Dieses auf dem Produkt oder der Verpackung
angebr achte Symb ol zeigt a n, dass die ses Pro dukt ni cht mit
dem Hausmüll entsorgtwerden darf. In Übereinstimmung
mit der Ric htlin ie 2012/19/EU des Eur opäis chen Par lament s
und des Rates über Elektro- und Elektronik-Altgeräte
(WEEE) darf dieses Elektrogerät nicht im normalen
Hausmüll oder dem Gelben Sack entsorgt werden. Wenn
Sie dieses Produkt entsorgen möchten, bringen Sie es
bitte zur Verkaufsstelle zurück oder zum Recycling­Sammelpunkt Ihrer Gemeinde.
ESPAÑOL: Este símbolo en el producto o su embalaje
indica que el producto no debe tratarse como residuo
doméstico. De conformidad con la Directiva 2012/19/EU de
la UE sobre residuos de aparatos eléctricos y electrónicos
(RAEE), este producto eléctrico no puede desecharse se
con el resto de residuos no clasicados. Deshágase de este
produc to devolviéndolo a su punto de vent a o a un punto
de recolección municipal para su reciclaje.

FRANÇAIS: Ce symbole sur Ie produit ou son emballage

ENGLISH: For warranty information, go to intellinetnetwork.com/warranty.
DEUTSCH: Garantieinformationen nden Sie unter intellinetnetwork.com/warranty.
ESPAÑOL: Si desea obtener información sobre la garantía, visite intellinetnetwork.com/warranty.
FRANÇAIS: Pour consulter les informations sur la garantie, visitez intellinetnetwork.com/warranty.
POLSKI: Informacje dotyczące gwarancji znajdują się na stronie intellinetnetwork.com/warranty.
ITALIANO: Per informazioni sulla garanzia, accedere a intellinetnetwork.com/warranty.
EN MÉXICO: Póliza de Garantía Intellinet Solutions — Datos del importador y responsable ante el consumidor IC Intracom

México, S.A.P.I. de C.V. • Av. Interceptor Poniente # 73, Col. Parque Industrial La Joya, Cuautitlán Izcalli, Estado de México,
C.P. 54730, México. • Tel. [phone] • La presente garantía cubre los siguientes productos contra cualquier defecto de
fabricación en sus materiales y mano de obra. — A. Garantizamos los productos de limpieza, aire comprimido y consum­ibles, por 60 dias a partir de la fecha de entrega, o por el tiempo en que se agote totalmente su contenido por su propia
función de uso, lo que suceda primero. B. Garantizamos los productos con partes móviles por 3 años. C. Garantizamos los

Waste Electrical & Electronic Equipment

signie que ce produit ne doit pas être traité comme un
déchet m énager. Confo rmément à la Di rective 2012/19/EU
sur les déchets d’équipements électriques et électroniques
(DEEE), ce pro duit élect rique ne doit en a ucun cas être m is
au rebut s ous forme de d échet munic ipal non trié. Veu illez
vous débarrasser de ce produit en Ie renvoyant à son
point de ve nte ou au point de rama ssage local dans votre
municip alité, à des ns d e recyclage.
ITALIANO: Questo simbolo sui prodotto o sulla relativa
confezione indica che il prodotto non va trattato come
un riuto domestico. In ottemperanza alla Direttiva UE
2012/19/EU sui riuti di apparecchiature elettriche ed
elettroniche (RAEE), questa prodotto elettrico non deve
essere smaltito come riuto municipale misto. Si prega
di smaltire il prodotto riportandolo al punto vendita o
al punto di raccolta municipale locale per un opportuno
riciclaggio.
POLSKI: Jeśli na produkcie lub jego opakowaniu
umieszczono ten symbol, wówczas w czasie utylizacji
nie wolno wyrzucać tego produktu wraz z odpadami
komunalnymi. Zgodnie z Dyrektywą Nr 2012/19/EU w
sprawie zużytego sprzętu elektrycznego i elektronicznego
(WEEE), niniejszego produktu elektrycznego nie wolno
usuwać jako nie posortowanego odpadu komunalnego.
Prosimy o usuniecie niniejszego produktu poprzez jego
zwrot do punktu zakupu lub oddanie do miejscowego
komunalnego punktu zbiórki odpadów przeznaczonych
do recyklingu.

Warranty Information

14

demás productos por 5 años (productos sin partes móviles), bajo las siguientes condiciones: 1) Todos los productos a que se
reere esta garantía, ampara su cambio físico, sin ningún cargo para el consumidor. 2) El comercializador no tiene talleres
de servicio, debido a que los productos que se garantizan no cuentan con reparaciones, ni refacciones, ya que su garantía es
de cambio físico. 3) La garantía cubre exclusivamente aquellas partes, equipos o sub-ensambles que hayan sido instaladas
de fábrica y no incluye en ningún caso el equipo adicional o cualesquiera que hayan sido adicionados al mismo por el usuario
o distribuidor. Para hacer efectiva esta garantía bastará con presentar el producto al distribuidor en el domicilio donde fue
adquirido o en el domicilio de IC Intracom México, S.A.P.I. de C.V., junto con los accesorios contenidos en su empaque,
acompañado de su póliza debidamente llenada y sellada por la casa vendedora (indispensable el sello y fecha de compra)
donde lo adquirió, o bien, la factura o ticket de compra original donde se mencione claramente el modelo, número de serie
(cuando aplique) y fecha de adquisición. Esta garantía no es válida en los siguientes casos: Si el producto se hubiese utilizado
en condiciones distintas a las normales; si el producto no ha sido operado conforme a los instructivos de uso; o si el producto
ha sido alterado o tratado de ser reparado por el consumidor o terceras personas.

Regulatory Statements

FCC Class A
This equipment has been tested and found to comply with the limits for a Class A digital device, pursuant to Part 15 of Federal
Communications Commission (FCC) Rules. These limits are designed to provide reasonable protection against harmful interference
in a residential installation. This equipment generates, uses and can radiate radio frequency energy, and if not installed and used
in accordance with the instructions may cause harmful interference to radio communications. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television
reception, which can be determined by turning the equipment o and on, the user is encouraged to try to correct the interference by
one or more of the following measures: reorient or relocate the receiving antenna; increase the separation between the equipment
and the receiver; connect the equipment to an outlet on a circuit dierent from the receiver; or consult the dealer or an experienced
radio/TV technician for help.

CE

ENGLISH: This device complies with the requirements of CE RED 2014/53/EU, 2014/30/EU and/or 2014/35/EC. The
Declaration of Conformity for is available at:
DEUTSCH: Dieses Gerät enspricht der CE RED 2014/53/EU, 2014/30/EU und / oder 2014/35/EC. Die Konformitätserklärung
für dieses Produkt nden Sie unter:
ESPAÑOL: Este dispositivo cumple con los requerimientos de CE RED 2014/53/EU, 2014/30/EU y / o 2014/35/EC. La
declaración de conformidad esta disponible en:
FRANÇAIS: Cet appareil satisfait aux exigences de CE RED 2014/53/EU, 2014/30/EU et/ou 2014/35/EC. La Déclaration de
Conformité est disponible à:
POLSKI: Urządzenie spełnia wymagania CE RED 2014/53/EU, 2014/30/EU I / lub 2014/35/EC. Deklaracja zgodności
dostępna jest na stronie internetowej producenta:
ITALIANO: Questo dispositivo è conforme alla CE RED 2014/53/EU, 2014/30/EU e / o 2014/35/EC. La dichiarazione di
conformità è disponibile al:

intellinetnetwork.com

North & South America

IC Intracom Americas
550 Commerce Blvd.

Oldsmar, FL 34677 USA

Asia & Africa

IC Intracom Asia

4-F, No. 77, Sec. 1, Xintai 5th Rd.

Xizhi Dist., New Taipei City 221, Taiwan

Europe

IC Intracom Europe

Löhbacher Str. 7

D-58553 Halver, Germany

15

intellinetnetwork.com

© IC Intracom. All rights reserved. Intellinet Network Solutions is a trademark of IC Intracom, registered in the U.S. and other countries.

All trad emarks an d trade name s are the pro perty o f their resp ective o wners.
