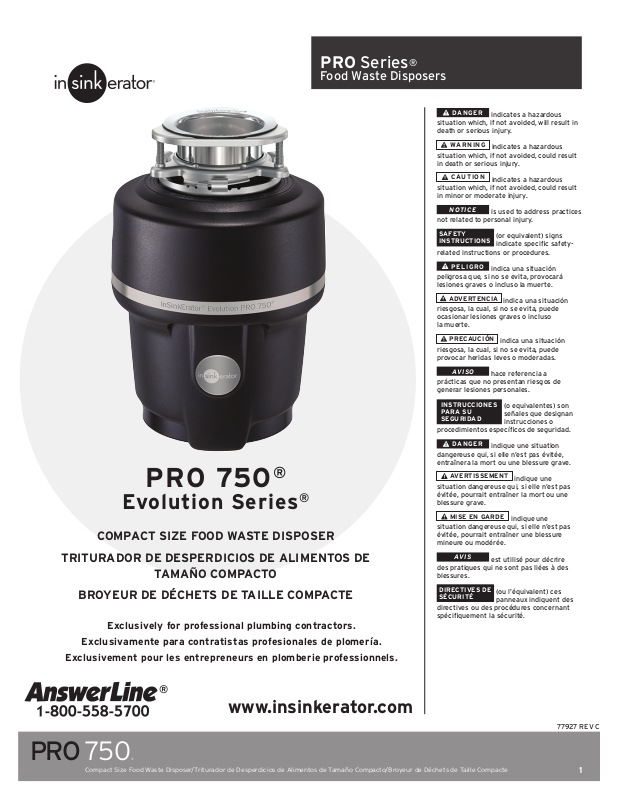

PRO 750®

Compact Size Food Waste Disposer/

®

www.insinkerator.com

Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

77927 REV C

1

The Evolution Series® by InSinkErator® sets the standard for sound and grind performance. Featuring exclusive 
patented SoundSeal® and MultiGrind® technologies, no food waste disposer grinds more with less noise.

La serie Evolution® de InSinkErator® define la norma en desempeño de sonido y trituración. Con las exclusivas 
tecnologías patentadas SoundSeal® y MultiGrind®, ningún triturador de desperdicios tritura 
más con menos ruido.

La série Evolution Series® d’InSinkErator® établit la norme en matière de son et de rendement de broyage. 
Technologies brevetées exclusives SoundSeal® et MultiGrind®, aucun broyeur ne broie plus de déchets aussi 
silencieusement.

®

1

6

2

5

7

3

8

4

Sound Seal

Technology

Anti-Microbial Quiet

1

®

Sink Baffle

Collar

2

Anti-Vibration Mount

3

Anti-Vibration
Tailpipe Mount™

4

SoundLimiter™ Insulation

Multi Grind

Technology

®

Motor

®

GrindShear Ring

5

6

Quick Lock® Sink Mount

7

Stainless Steel Grind
Components

8

3/4 HP Heavy Duty
Dura-Drive

!
!
!

Sound Seal

Tecnología

Deflector del fregadero

1

antimicrobiano Quiet Collar

®

®

Read all warnings before proceeding.

Lea todas las advertencias antes de continuar.

Lire tous les avertissements avant de procéder.

2

Anti-Vibration Mount

3

Anti-Vibration
Tailpipe Mount™

4

Aislamiento SoundLimiter™

Multi Grind

5

6

7

8

Tecnología

GrindShear Ring

Montaje del fregadero
Quick Lock

Componentes de trituración
de acero inoxidable

Motor Dura-Drive
3/4 HP para trabajo
pesados

®

Sound Seal

Technologie

Écran d’évier antimicrobien

1

®

®

®

®

®

®

de

Quiet Collar

2

Anti-Vibration Mount

3

Anti-Vibration
Tailpipe Mount™

4

Isolant SoundLimiter™

Multi Grind

5

6

7

8

Technologie

GrindShear Ring

Outil de montage Quick Lock

Composants de broyage
en acier inoxydable

Moteur 3/4 ch robuste Dura-Drive

®

®

®

®

®

®

®

PRO 750®

Compact Size Food Waste Disposer/

8 3/4"

6

"

12 1/4"

5 3/4

4

"

"

Dimensions/Dimensiones/Dimensions

Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

2

Includes/Incluye/Comprend

Stopper

A

Tapón

Bouchon

Anti-Microbial Quiet

®

Collar

B

Deflector del fregadero
antimicrobiano Quiet Collar

Écran d’évier antimicrobien
Quiet Collar

Sink Flange

C

Brida del fregadero
Collet d’évier

Fiber Gasket

D

Junta de fibra
Joint fibreux

Backup Flange

E

Brida de apoyo
Bride de retenue

Mounting Ring

F

Anillo de montaje
Anneau de montage

1-1/2” Screws

G

Tornillos de 1-1/2”
(3,81 cm)

Vis de 1-1/2 po

1-1/8” Screws

H

Tornillos de 1-1/8”
(2,85 cm)
Vis de 1-1/8 po
Snap Ring

I

Anillo de cierre
Jonc de blocage

Sink Baffle

Lower Mounting Ring
Anillo de montaje inferior
Anneau de montage inférieur

Anti-Vibration Mount

®

®

J

Disposer/Triturador/Broyeur

Jam-Buster™ Wrench

K

Llave Jam-Buster™
Clé Jam-Buster™

NOTICE: Failure to use the spring
type hose clamp provided voids
warranty./La garantía pierde validez
si no usala abrazadera de manguera
tipo resorte incluida./Le fait de ne
pasutiliser la bride de serrage à
ressortannule la garantie.

Spring Type Hose Clamp

L

Abrazadera de
manguera tipo resorte/
Bride de serrage à ressort

Anti-Vibration Mount
Anti-Vibration Mount

Dishwasher Inlet
Entrada del lavavajillas
Avaloir du lave-vaisselle

Anti-Vibration
Tailpipe Mount

Anti-Vibration
Tailpipe Mount

Anti-Vibration
Tailpipe Mount

Discharge Tube

M

Tubo de descarga
Tuyau de vidange

Discharge Tube

N

Tubo de descarga
Tuyau de vidange

®
®
®

™

™

™

Tools and Materials/Herramientas y materiales/Outils et pièces

Cable Connector
Conector para cable
Connecteur de câble

Plumbers putty
Masilla de plomería
Mastic de plomberie

PRO 750®

Compact Size Food Waste Disposer/

Not Included/No incluidos/Non compris

Wire Nuts
Tuercas para conectores
Serre-fils

Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

3

Removal of old disposer/Extracción del triturador viejo/Retrait de l’ancien broyeur

WARNING/ADVERTENCIA/

AVERTISSEMENT

SHOCK HAZARD

Turn off electric power at fuse box or 
circuit breaker.

PELIGRO DE DESCARGA ELÉCTRICA

Desconecte el suministro eléctrico 
desde la caja de fusibles o del interrup­tor de circuito.

DANGER D’ÉLECTROCUTION

Couper l’alimentation électrique au 
boîtier de fusibles ou de disjoncteurs.

If you are replacing an 

1

existing disposer, continue 

to Step 2. If there is no 
existing disposer, disconnect  
sink drain and skip to Step 9.

Si tiene que reemplazar un 
triturador existente, continúe 
con el Paso 2. Si no existe un 
triturador, desconecte el desagüe 
del fregadero y continúe con el 
Paso 9.

En cas de remplacement d’un 
broyeur existant, passer à 
l’étape 2. Dans le cas contraire, 
déconnecter le drain de l’évier et 
passer à l’étape 9.

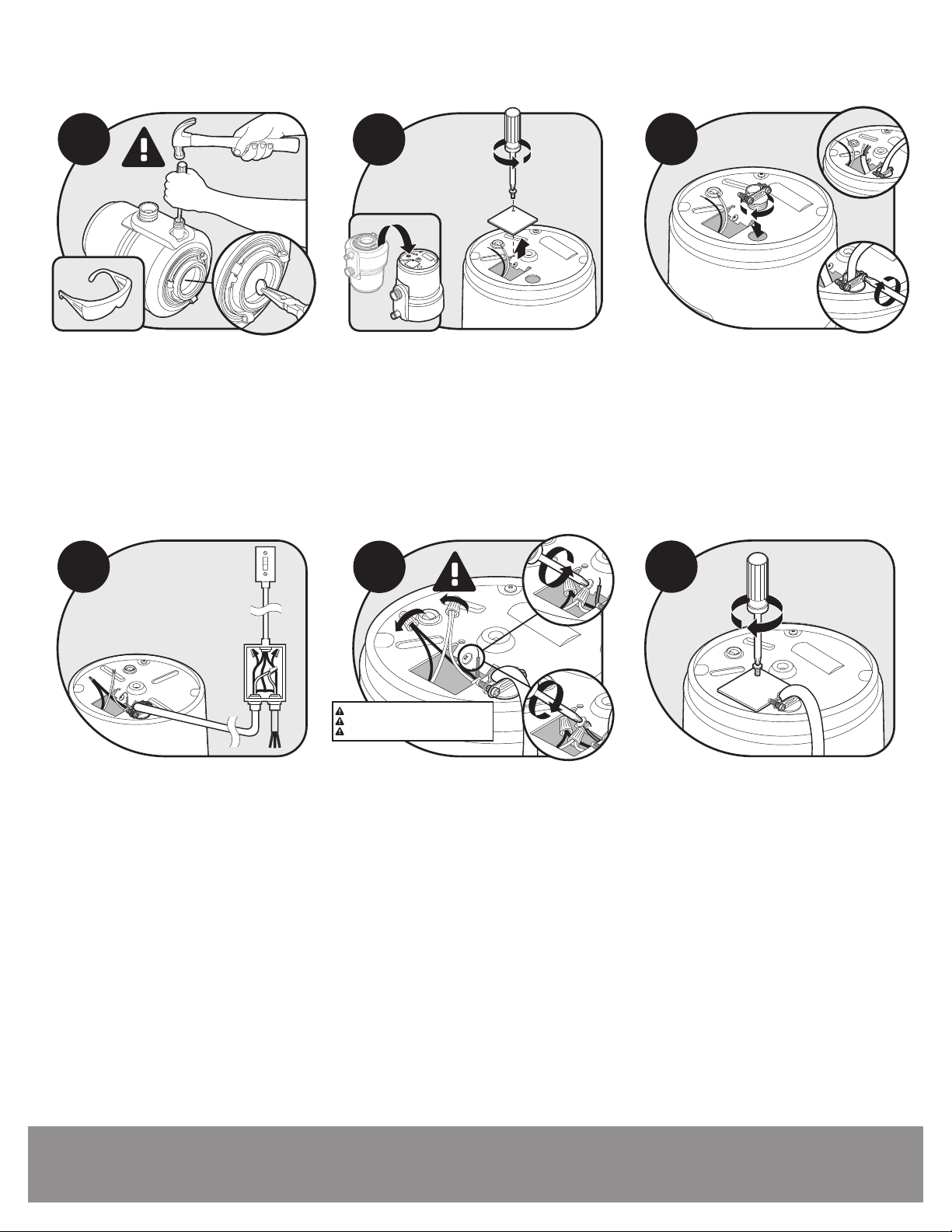

2

Disconnect drain trap from waste discharge  
tube. Disconnect dishwasher if connected 
to the disposer./Desconecte la trampa 
de desagüe del tubo de descarga de 
desperdicios. Desconecte el lavaplatos si 
está conectado al triturador./Déconnecter 
le robinet de vidange du tube de vidange. 
Déconnecter le lave-vaisselle s’il est 
connecté au broyeur.

CAUTION
PRECAUCÍON

3

MISE EN GARDE

Falling Hazard
Peligro de caída
Danger de chute

K

Support disposer, insert end of  
Jam-Buster™ Wrench (K) into right side of 
mounting lug, and turn. Disposer will fall 
free./Apoye el triturador, inserte el extremo 
de la Llave Jam-Buster™ (K) en el lado 
derecho de uno de los salientes de montaje 
y gire. El triturador se liberará./Soutenir le 
broyeur, insérer l’extrémité de la Clé  
Jam-Buster™ (K) dans le côté droit de 
l’écrou de montage et tourner. Le broyeur 
chutera   librement en place.

4

Flip disposer over and remove electrical 
cover plate. Save cable connector if 
applicable./Dé vuelta al triturador y retire 
la placa de protección eléctrica. Guarde 
el conector del cable si corresponde./
Renverser le broyeur et retirer la plaque 
électrique. Conserver le connecteur de 
câble s’il y a lieu.

5

Disconnect the disposer wires from 
the electrical supply./Desconecte del 
suministro eléctrico los cables del 
triturador./Débrancher les fils du broyeur 
de l’alimentation électrique.

PRO 750®

Compact Size Food Waste Disposer/

Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

4

If the new disposer mounting is the 
same as the old one, you can go to 
Step 14.

Note: For sinks thicker than 3/8”, you 
will need to replace existing 1-1/2” 
screws with 1-1/8” screws (H). See Step

13.
Si el montaje del triturador nuevo es el

mismo que el viejo, puede ir al Paso 14. 
Nota: Para los fregaderos con espesor

mayor a 0.9 cm, deberá reemplazar 
los tornillos existentes de 3.8 cm por 
tornillos de 2.8 cm (H). Consulte el 
Paso 13.

Si le nouveau broyeur est similaire à 
l’ancien broyeur, passer à l’étape 14.

Note : Pour les éviers de plus de 0,9 cm 
d’épaisseur, il faut remplacer les vis de 
3,8 cm existantes par des vis de 2,8 cm 
po (H). Voir l’étape 13.

6

Loosen the 3 screws on the mounting 
assembly./Afloje los 3 tornillos en el 
conjunto de montaje./Desserrer les 3 vis du 
montage.

7

Using a screwdriver, remove the snap ring./ 
Retire el anillo de cierre con un 
destornillador./Au moyen d’un tournevis, 
retirer le jonc de blocage.

8

Remove flange from sink. Remove old 
plumber’s putty from sink with putty knife./
Retire la brida del fregadero. Retire la 
masilla de plomería vieja del fregadero con 
una espátula para masilla./Retirer le collet 
de l’évier. Enlever le mastic de plomberie 
usagé au moyen d’un couteau à mastic.

PRO 750®

Compact Size Food Waste Disposer/

Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

5
