InSinkErator Evolution Compact Evolution Compact, Evolution Compact Installation Instructions Manual

Evolution Compact®

Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

1

EVOLUTION COMPACT

75495 Rev A

COMPACT SIZE FOOD WASTE DISPOSER

TRITURADOR DE DESPERDICIOS DE ALIMENTOS DE TAMAÑO COMPACTO

BROYEUR DE DÉCHETS DE TAILLE COMPACTE

®

®

www.insinkerator.com

Evolution Compact®

Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

2

The Evolution Series® by InSinkErator® is a new standard in sound and grind performance. Featuring exclusive
patented SoundSeal™ and MultiGrind™ technologies, no food waste disposer grinds more with less noise.

Evolution Series® de InSinkErator® es el nuevo estándar dentro de la tecnología de conductos y trituración. Con
las exclusivas tecnologías patentadas SoundSeal™ y MultiGrind™, ningún triturador de desperdicios tritura más
con menos ruido.

La série Evolution Series® d'InSinkErator® représente une nouvelle norme en matière de son et de rendement de
broyage. Caractérisée par des technologies exclusives brevetées SoundSeal™ et MultiGrind™, aucun autre
broyeur ne broie plus de déchets aussi silencieusement.

! Read all warnings before proceeding.
! Lea todas las advertencias antes de continuar.
! Lire tous les avertissements avant de procéder.

Dimensions/Dimensiones/Dimensions

8 ”

5 3/4”

12 1/8”

4”

6”

1

6

2

5

7

3

8

4

Sound Seal

1

Quiet Collar® Sink Baffle

Anti-Vibration Mount

2

Anti-Vibration

3

Tailpipe Mount™

4

SoundLimiter™ Insulation

Multi Grind

5

GrindShear Ring

Quick-Lock® Sink Mount

6

7

Stainless Steel
Grind Components

8

3/4 HP Heavy Duty
Dura-Drive

Technology

Technology

®

Motor

TM

Sound Seal

1

Deflector del fregadero
Quiet Collar

®

TM

®

Anti-Vibration Mount

2

Anti-Vibration

3

Tailpipe Mount

4

Aislamiento SoundLimiter™

Multi Grind

5

GrindShear Ring

Montaje del fregadero

6

Quick-Lock

7

Componentes de trituración
de acero inoxidable

8

Motor Dura-Drive
3/4 HP para trabajos
pesados

Tecnología

®

Tecnología

®

TM

Sound Seal

1

Écran d’évier Quiet Collar

®

™

®

®

de

Anti-Vibration Mount

2

Anti-Vibration

3

Tailpipe Mount™

4

Isolation SoundLimiter™

TM

Multi Grind

5

GrindShear Ring

Outil de montage Quick-Lock

6

7

Composants de broyage en acier
inoxydable

8

Moteur 3/4 ch robuste Dura-Drive

Technologie

Technologie

TM

®

®

TM

®

®

®

Evolution Compact®

Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

3

A

N

M

B

D

E

F

I

G

Includes/Incluye/Comprend

Stopper
Tapón

Bouchon

Quiet Collar

®

Sink Baffle

Deflector del
fregadero Quiet Collar

®

Écran d’évier
Quiet Collar

®

C

Sink Flange
Brida del fregadero

Collet d’évier

Fiber Gasket
Junta de fibra

Joint fibreux

Backup Flange
Brida de apoyo

Bride de retenue

Mounting Ring

Anillo de montaje

Anneau de montage

1 1/2” Screws

Tornillos de 1 1/2”
(3,81 cm)

Vis de 1 1/2 po

H

1 1/8” Screws
Tornillos de 1 1/8"
(2,85 cm)
Vis de 1 1/8 po

Snap Ring

Anillo de cierre

Jonc de blocage

Discharge Tube
Tubo de descarga

Tuyau de vidange

Discharge Tube
Tubo de descarga

Tuyau de vidange

Lower Mounting Ring
Anillo de montaje inferior
Anneau de montage inférieur

Anti-Vibration Mount

®

Anti-Vibration Mount

®

Anti-Vibration Mount

®

Dishwasher Inlet
Entrada del lavavajillas
Avaloir du lave-vaisselle

Anti-Vibration
Tailpipe Mount

™

Anti-Vibration
Tailpipe Mount

™

Anti-Vibration
Tailpipe Mount

™

Plumbers putty
Masilla de plomería
Mastic de plomberie

Wire Nuts
Tuercas para conectores
Serre-fils

Cable Connector
Conector para cable
Connecteur de câble

Not Included/No incluidos/Non compris

Tools and Materials/Herramientas y materiales/Outils et pièces

K

Jam-Buster™ Wrench
Llave Jam-Buster™

Clé Jam-Buster™

Spring Type Hose Clamp
Abrazadera de

manguera tipo resorte/
Bride de serrage à ressort

L

Failure to use the spring type hose
clamp provided voids warranty./
La garantía pierde validez si no usa
la abrazadera de manguera tipo
resorte incluida./Le fait de ne pas
utiliser la bride de serrage à ressort
annule la garantie.

Disposer/Triturador/Broyeur

J

Evolution Compact®

Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

4

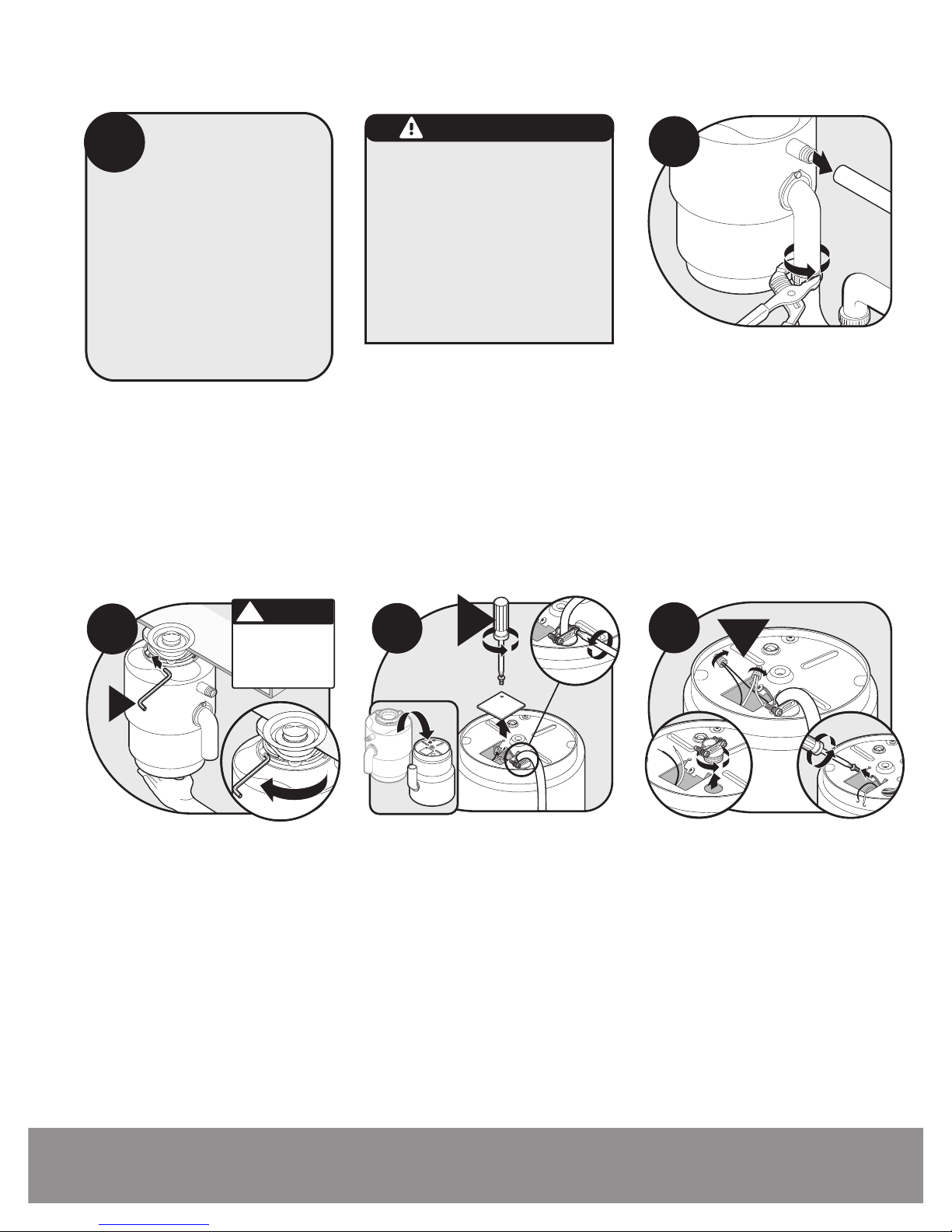

Removal of old disposer/Extracción del triturador viejo/Retrait de l’ancien broyeur.

Disconnect drain trap from waste
discharge tube. Disconnect dishwasher if
connected to the disposer./Desconecte la
trampa de desagüe del tubo de descarga
de desperdicios. Desconecte el lavavajillas
si está conectado al triturador./
Déconnecter le robinet de vidange du tube
de vidange. Déconnecter le lave-vaisselle
s’il est connecté au broyeur.

SHOCK HAZARD

Turn off electric power at fuse box or
circuit breaker.

PELIGRO DE DESCARGA ELECTRICA

Desconecte el suministro eléctrico
desde la caja de fusibles o el
interruptor de circuito.

RISQUE DE CHOC ÉLECTRIQUE

Coupez l’alimentation électrique au
boîtier de fusibles ou de disjoncteurs.

WARNING

If you are replacing an
existing disposer, continue
to Step 2. If there is no
existing disposer, disconnect

sink drain and skip to Step 10.

Si tiene que reemplazar un triturador
existente, continúe con el p aso 2. Si no
existe un triturador, desconecte el
desagüe del fregadero y continúe con el
Paso 10.

En cas de remplacement d’un broyeur
existant, passer à l’étape 2. Dans le cas
contraire, déconnecter le drain de
l’évier et passer à l’étape 10.

1

!

Peligro de caída

Danger de chute

Falling Hazard

WARNING

3

K

4

!

*

Support disposer, insert end of Jam­Buster™ Wrench (K) into right side of
mounting lug, and turn. Disposer will fall
free./Apoye el triturador, inserte el extremo
de la Llave Jam-Buster™ (K) en el lado
derecho de uno de los salientes de montaje
y gire. El triturador se liberará./Soutenir
le broyeur, insérer l’extrémité de la Clé
Jam-Buster™ (K) dans le côté droit de
l’écrou de montage et tourner. Le broyeur
chutera librement en place.

*WARNING: SHOCK HAZARD

With the electrical supply turned off,
flip disposer over and remove electrical
cover plate. Save cable connector if
applicable./*ADVERTENCIA: PELIGRO DE
DESCARGA ELÉCTRICA. Con la energía
eléctrica apagada, voltee el triturador
y retire la placa de la cubierta eléctrica.
Guarde el conector del cable si
corresponde./

*AVERTISSEMENT : DANGER

D’ÉLECTROCUTION.

Couper l'alimentation
électrique puis renverser le broyeur et
enlever la plaque électrique. Conserver le
connecteur de câble s’il y a lieu.

*WARNING: SHOCK HAZARD

With the electrical supply turned off,
disconnect the disposer wires from the
electrical supply./*ADVERTENCIA:

PELIGRO DE DESCARGA ELÉCTRICA.

Con la energía eléctrica apagada,
desconecte los cables del triturador del
suministro eléctrico./*AVERTISSEMENT :
DANGER D’ÉLECTROCUTION. Couper
l’alimentation électrique, puis déconnecter
les fils du broyeur de l’alimentation
électrique.

2

5

*

!

Evolution Compact®

Compact Size Food Waste Disposer/Triturador de Desperdicios de Alimentos de Tamaño Compacto/Broyeur de Déchets de Taille Compacte

5

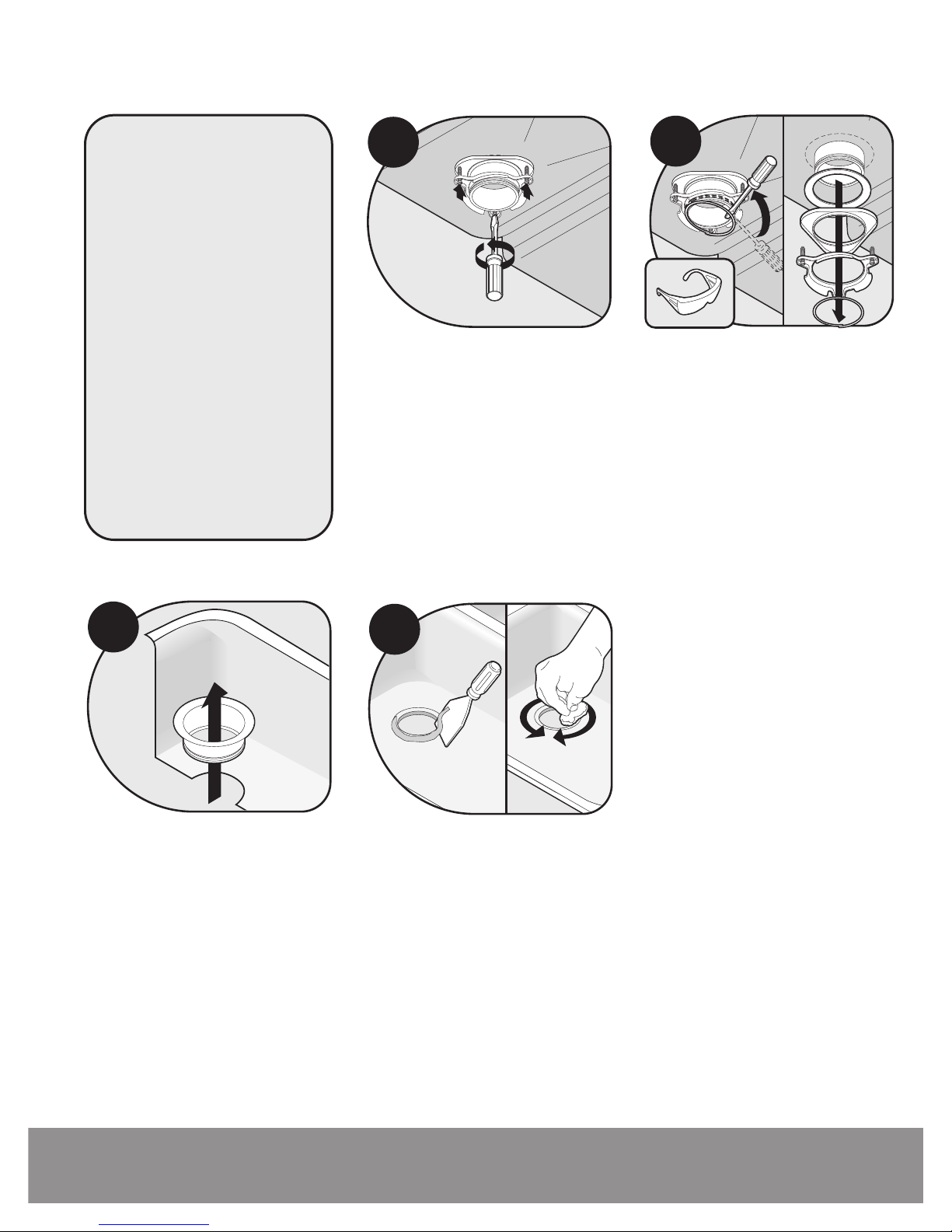

If the new disposer mounting is the
same as the old one, you can go to
step 15.

Note: For sinks thicker than 3/8”,
you will need to replace existing 1 1/2”
screws with 1 1/8” screws (H). See
step 14.

Si el montaje del triturador nuevo es el
mismo que el viejo, puede ir al Paso 15.

Nota: Para los fregaderos con espesor
mayor de 3/8” (0,95 cm), deberá
reemplazar los tornillos existentes de
1 1/2” (3,81 cm) por tornillos de 1 1/8”
(2,85 cm) (H). Consulte el Paso 14.

Si le nouveau broyeur est similaire au
broyeur usagé, pas-ser à l’étape 15.

Note : Pour les éviers de plus de
3/8 po d’épaisseur, il faut remplacer
les vis de 1 1/2 po existantes par des
vis de 1 1/8 po (H). Voir l’étape 14.

6

Using a screwdriver, remove the snap
ring./Retire el anillo de cierre con un
destornillador./Au moyen d’un tournevis,
retirer le jonc de blocage.

Loosen the 3 screws on the mounting
assembly./Afloje los 3 tornillos en el
conjunto de montaje./Desserrer les 3
vis du montage.

Remove flange from sink./Retire la brida
del fregadero./Retirer le collet de l’évier.

Remove old plumber’s putty from sink
with putty knife./Retire la masilla de
plomería vieja del fregadero con una
espátula para masilla./Enlever l’ancien
mastic de plomberie au moyen d’un
couteau à mastic.

7

8

9
