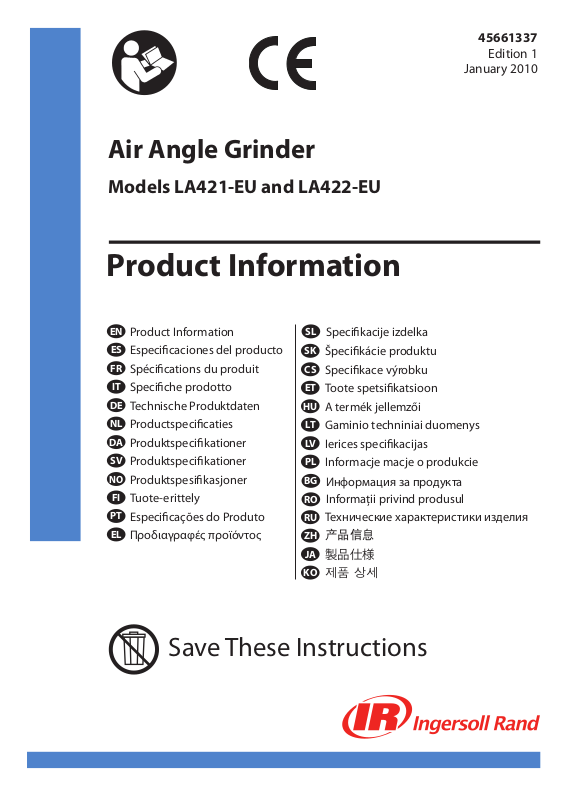

Air Angle Grinder

Models LA421-EU and LA422-EU

Product Information

45661337

Edition 1

January 2010

Product Information

Especicaciones del producto

Spécications du produit

Speciche prodotto

Technische Produktdaten

Productspecicaties

Produktspecikationer

Produktspesikasjoner

Tuote-erittely

Especicações do Produto

Προδιαγραφές προϊόντος

Save These Instructions

Specikacije izdelka

Špecikácie produktu

Specikace výrobku

Toote spetsikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specikacijas

Informacje macje o produkcie

Информация за продукта

Informaţii privind produsul

Технические характеристики изделия

产品信息

製品仕様

제품 상세

Page 2

48h

24h

PMAX

(Dwg. 16616807)

IR # - NPT IR # - BS inch (mm) NPT IR # IR # cm

C38121-600 C381B1-600 3/8 (10) 1/4 50 67 2

2 45661337_ed1

Page 3

Product Safety Information

Intended Use: These Air Grinders are designed for material removal or cutting o using a rotated abrasive wheel, in accordance with the product specication table.

For additional information refer to Product Safety Information Manual Form 04584959.

Manuals can be downloaded from www.ingersollrandproducts.com.

Product Specications

Free

Wheel

Speed

Models

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Models

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Front LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Front

* K = Vibration measurement uncertainty

Capacity

rpm inch mm hp kW Pressure

Average Air

Consumption

cfm l/min cfm l/min lbs Kg inch mm

Arbor

3/8” - 24

Thread

3/8” - 24

Thread

Air Consumption @ Load Tool Weight Overall Length

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose coupling without internal shuto, to prevent hose whipping if a hose fails or coupling disconnects. See drawing 16616807 and table on page 2. Maintenance frequency is shown in a circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease

5. Hose diameter

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center. Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

Rated

Power

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Sound Level dB (A)

(ANSI S5.1-1971)

(ISO3744)

Power

Vibration (m/s2)

(ISO28927)

Level *K

Exhaust

45661337_ed1 EN-1

Page 4

Información de Seguridad sobre el Producto

Uso Indicado: Estas amoladoras neumáticas están diseñadas para eliminar material mediante un accesorio rotatorio, de acuerdo con la tabla de especicaciones del producto.

Para obtener más información, consulte el formulario 04584959 del manual de información de seguridad del producto.

Los manuales pueden descargarse en www.ingersollrandproducts.com.

Especicaciones del Producto

Velocidad

Modelos

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modelos

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Frente LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Frente

* K = de error (Vibración)

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la dibujo 16616807 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 5. Diámetro de la manguera 9. Aceite

2. Regulador 6. Tamaño de la rosca 10. Grasa

3. Lubricador 7. Acoplamiento

4. Válvula de corte de emergencia 8. Fusil de aire de seguridad

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

Capacidad

Libre

de la Muela

rpm inch mm hp kW Presión

Consumo Medio

de Aire

cfm l/min cfm l/min lbs Kg inch mm

Consumo Medio

Según Carga

Potencia Nominal

Pérgola

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Rosca

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Rosca

Nivel Sonoro dB(A)

(ANSI S5.1-1971)

Peso de la

Herramienta

Potencia

(ISO3744)

Longitud General

Vibración (m/s²)

(ISO28927)

Nivel *K

Emisiones de Escape

ES-1 45661337_ed1

Page 5

Informations de Sécurité du Produit

Utilisation Prévue: Ces meuleuses pneumatiques sont conçues pour enlever de la matière ou eectuer des découpes à l’aide d’un disque abrasif rotatif, conformément au tableau des spécications de produit.

Pour en savoir plus, consultez le manuel 04584959 relatif aux informations de sécurité du produit.

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.

Spécications du Produit

* K = incertitude de mesure (Vibration)

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache. Reportez-vous à l’illustration 16616807 et au tableau de la page 2. La fréquence des opérations d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 5. Diamètre du tuyau 9. Huile

2. Régulateur 6. Taille du letage 10. Graisse

3. Lubricateur 7. Raccord

4. Vanne d’arrêt d’urgence 8. Raccordement à air de sûreté

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais. La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé. Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

Vitesse

Capacité du

Libre

Modèles

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modèles

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Avant LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Avant

Disque

rpm inch mm hp kW Pression

Consommation Moyenne en Air

cfm l/min cfm l/min lbs Kg inch mm

Consommation D’air

Puissance Nominale

Arbre

3/8” - 24 Filetage 3/8” - 24 Filetage

Avec une Charge

Niveau Acoustique dB(A)

(ANSI S5.1-1971)

Puissance (ISO3744)

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Poids de

L’outil

Longueur

Totale

Vibration (m/s²)

(ISO28927)

Niveau *K

Échappement

45661337_ed1 FR-1

Page 6

Informazioni sulla Sicurezza del Prodotto

Destinazione D’uso: Queste smerigliatrici pneumatiche sono progettate per rimuovere e ritagliare il materiale tramite un accessorio abrasivo rotante, secondo la tabella contenente le speciche del prodotto.

Per ulteriori informazioni, consultare il modulo 04584959 nel Manuale di informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.

Speciche Prodotto

Velocità

Capacità

a Vuoto

Modelli

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Consumo Medio

Modelli

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Anteriore LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Anteriore

* K = incertezza misurazione (Vibrazioni)

Mola

Mandrino

rpm inch mm hp kW Pressione

3/8” - 24

Filettatura

3/8” - 24

Filettatura

di Aria

cfm l/min cfm l/min lbs Kg inch mm

Consumo Medio di Aria

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti. Vedere il disegno 16616807 e la tabella a pagina 2. La frequenza di manutenzione viene illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo. Componenti:

1. Filtro aria 5. Diametro tubo essibile 9. Olio

2. Regolatore 6.

3. Lubricatore 7. Accoppiamento

Valvola di arresto di emergenza

8. Fusibile di sicurezza

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese. Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di

Assistenza Autorizzato. Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

IT-1 45661337_ed1

Potenza

Nominale

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

a Carico

Dimensione della lettatura

Livello Acustico dB(A)

(ANSI S5.1-1971)

Potenza

(ISO3744)

Peso

Dell’attrezzo

10.

Ingrassaggio

Vibrazioni (m/s²)

Livello *K

Lunghezza

Complessiva

(ISO28927)

Scarico

Page 7

Hinweise zur Produktsicherheit

Vorgesehene Verwendung: Diese Druckluft-Schleifmaschinen wurden dazu entwickelt, in Übereinstimmung mit der ProduktSpezikationstabelle mit einem sich drehenden Schleifmittel Material zu entfernen oder abzuschneiden.

Für zusätzliche Informationen siehe das Formblatt 04584959. im Handbuch Produktsicherheitsinformationen.

Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Nenndreh-

Modelle

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modelle

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Vordere LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Vordere

* K = Messunsicherheit (Schwingungs)

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16616807 und Tabelle auf Seite 2. Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 5. Schlauchdurchmesser 9. Ölen

2. Regler 6. Gewindegröße 10.Fetten

3. Schmierbüchse 7. Verbindung

4. Notabsperrventil 8. Sicherheits-Druckluftsicherung

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch. Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden. Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autorisierten

Fachhandel.

45661337_ed1 DE-1

Scheiben-

zahl

größe

rpm inch mm hp kW Druck

Durchschnittli-

cher Luftver-

brauch

cfm l/min cfm l/min lbs Kg inch mm

Luftverbrauch zu Last

Nennleis-

Dorn

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Gewinde

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Gewinde

tung

Schallpegel dB(A)

(ANSI S5.1-1971)

Stromzufuhr

(ISO3744)

Werkzeugge-

wicht

Schwingungs (m/s²)

Level *K

Gesamtlänge

(ISO28927)

Abluft

Page 8

Productveiligheidsinformatie

Bedoeld Gebruik: Deze pneumatische slijpmachines zijn bedoeld om materiaal te verwijderen of weg te snijden met behulp van een roterende slijpschijf, overeenkomstig de productspecicatietabel.

Zie formulier 04584959 van de productveiligheidshandleiding voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.

Produktspesikasjoner

Onbelast

Toerental

Modellen

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modellen

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Voorste LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Voorste

* Meetonnauwkeurigheid bij K (Trillings)

Schijfca-

paciteit

rpm inch mm hp kW Druk

Gemiddeld

Luchtverbruik

cfm l/min cfm l/min lbs Kg inch mm

Cilinder

3/8” - 24

Schroefdraad

3/8” - 24

Schroefdraad

Luchtverbruik en Belasting

Installatie en Smering

Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren als een slang valt of een koppeling losraakt. Zie tekening 16616807 en tabel op pagina 2. De onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en m=maanden reëel gebruik. Aangegeven onderdelen:

1. Luchtlter 5. Slangdiameter 9. Olie

2. Regelaar 6. Soort van schroefdraad 10. Smeervet

3. Smeerinrichting 7. Koppeling

4. Noodafsluitklep 8. Beveiliging

Onderdelen en Onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen worden.

De oorspronkelijke taal van deze handleiding is Engels.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

Standaard Vermogen

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Geluidsniveau dB(A)

(ANSI S5.1-1971)

Gereedschaps-

gewicht

Vermogen

(ISO3744)

Totale Lengte

Trillings (m/s²)

(ISO28927)

Niveau *K

Uitlaat

NL-1 45661337_ed1

Page 9

Produktsikkerhedsinformation

Anvendelsesområder: Disse trykluftslibemaskiner er beregnet til ernelse af materiale eller afskæring med en roterende slibende skive, i overensstemmelse med produktets specikationstabel.

For yderligere oplysninger henvises der til formular 04584959 i vejledningen med produktsikkerhedsinformation.

Vejledningerne kan hentes ned fra www.ingersollrandproducts.com.

Produktspecikationer

Fri

Hastighed

Modeller

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Gennemsnitligt

Modeller

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Forside LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Forside

* K = måleusikkerhed (Vibrations)

Hjulkapacitet

rpm inch mm hp kW Tryk

Luftforbrug

cfm l/min cfm l/min lbs Kg inch mm

Luftforbrug ved Ladning Værktøjsvægt

Installation og Smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftlterets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles. Se tegning 16616807 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:

1. Luftlter 7. Kobling

2. Regulator 8. Sikkerhedstryksikring

3. Smøreapparat 9. Olie

4. Nødafspærringsventil 10. Fedt

5. Slangediameter

6. Gevindstørrelse

Reservedele og Vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte komponenter ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter. Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

Angivet

Dorn

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Gevind

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Gevind

Eekt

Lydniveau dB(A)

(ANSI S5.1-1971)

Eekt

(ISO3744)

Vibrations (m/s²)

(ISO28927)

Niveau *K

Samlede

Længde

Ud-

blæsn-

ing

45661337_ed1 DA-1

Page 10

Produktsäkerhetsinformation

Avsedd Användning: Dessa luftdrivna slipmaskiner är utformade för borttagning av material med ett roterande avverkande tillbehör i enlighet med tabellen för produktspecikationer.

För mer information, se produktsäkerhetsinformation Form 04584959.

Handböcker kan laddas ner från www.ingersollrandproducts.com.

Produktspecikationer

Fri

Modeller

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modeller

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Främre LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Främre

* K = mätosäkerhet (Vibrations)

rpm inch mm hp kW Tryck

Genomsnitt Luft-

förbrukning

cfm l/min cfm l/min lbs Kg inch mm

Luftförbrukning vid

Hjulkapacitet

Hastighet

Dorn

3/8” - 24

Gängor

3/8” - 24

Gängor

Belastning

Märkström

Installation och Smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets ingångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punkter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se illustrationen 16616807 och tabellen på sidan

2. Underhållsintervallen visas i runda pilar och denieras som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:

1. Luftlter 7. Koppling

2. Regulator 8. Säkerhetsventil

3. Smörjare 9. Olja

4. Nödstoppsventil 10. Fett

5. Slangdiameter

6. Gängdimension

Delar och Underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna sorteras för återvinning.

Det ursprungliga språket för den här handboken är engelska.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter. Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

Ljudstyrkenivå dB(A)

(ANSI S5.1-1971)

(ISO3744)

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Verktygsvikt Allmän Vikt

Eekt

Vibrations (m/s²)

(ISO28927)

Niva *K

Utblåsn-

ing

SV-1 45661337_ed1

Page 11

Produktspesikasjoner

Tiltenkt Bruk: Disse luftslipemaskinene er designet til å erne eller skjære av materiale med en roterende slipeskive, i henhold til produktets spesikasjonstabell.

For ytterligere informasjon henvises det til skjema 04584959 i håndboken med produktsikkerhetsinformasjon.

Håndbøker kan lastes ned fra www.ingersollrandproducts.com.

Productspecicaties

Fri

Modeller

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modeller

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Front LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Front

* K = måleusikkerhet (Vibrasjons)

rpm inch mm hp kW Trykk

Gjennomsnittlig

Luftforbruk

cfm l/min cfm l/min lbs Kg inch mm

Luftforbruk @ Last

Hjulkapasitet

Hastighet

Aksel

3/8” - 24

Gjenging

3/8” - 24

Gjenging

Merkestrøm

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Installasjon og Smøring

Luftforsyningsslangen skal ha en dimensjon som sikrer maksimalt driftstrykk (PMAX) ved verktøysinntaket. Drener daglig kondens fra ventilen(e) ved lave rørpunkter, luftlter og kompressortank. Monter en slangebruddsventil oppstrøms i slangen og bruk en antipiskeenhet over slangekoblinger uten intern avstengning, for å forhindre slangen i å piske ved funksjonsfeil eller utilsiktet frakobling. Se tegning 16616807 og tabell på side 2. Vedlikeholdsfrekvens vises i den sirkulære pilens retning og angis som h=timer, d= dager og m=måneder. Punkter identiseres som:

1. Luftlter 7. Kobling

2. Regulator 8. Slangebruddsventil

3. Smøreapparat 9. Olje

4. Nødstoppventil 10. Smørefett

5. Slangediameter

6. Gjengedimensjon

Deler og Vedlikehold

Når verktøyet ikke lenger er brukbart, anbefales det at verktøyet blir demontert, rengjort for olje og sortert etter materialer i gjenvinningsøyemed.

Originalspråket for denne håndboken er engelsk.

Reparasjon og vedlikehold av verktøyet skal bare utføres av et autorisert servicesenter. Henvendelser skal rettes til nærmeste Ingersoll Rand- avdeling eller -forhandler.

Lydnivå dB(A)

(ANSI S5.1-1971)

Styrke

(ISO3744)

Vekt av Verktøy

Vibrasjons (m/s²)

(ISO28927)

Nivå *K

Samlet Lengde

Eksos

45661337_ed1 NO-1

Page 12

Tuotteen Turvaohjeet

Käyttötarkoitus: Nämä paineilmajyrsimet on tarkoitettu materiaalin poistoon tai katkaisuun käyttäen pyörivää hiontalaikkaa tuotemääritystaulukon mukaan.

Lisätietoja on tuoteturvallisuuden ohjeessa - lomake 04584959.

Käyttöohjeita voi hakea Web-osoitteesta www.ingersollrandproducts.com.

Tuotteen Erittelyt

Vapaa

Laikkaka-

Nopeus

Mallit

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Mallit

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Etuosa LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Etuosa

* K = mittauksen epävarmuus (Värinä)

pasiteetti

rpm inch mm hp kW Paine

Keskimääräinen

Ilmankulutus

cfm l/min cfm l/min lbs Kg inch mm

Nimellisteho

Kara

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Kierrettä

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Kierrettä

Ilmankulutus

Kuormitettuna

Asennus ja Voitelu

Mitoita paineilmaletku vastaamaan työkalun suurinta käyttöpainetta (PMAX) työkalun tuloaukossa. Poista kondensoitunut vesi venttiilistä/venttiileistä putkiston alakohdasta/- kohdista, ilmansuodattimesta ja kompressorin säiliöstä päivittäin. Asenna oikeankokoinen ilmavaroke letkuun yläsuuntaan ja käytä piiskaefektin estävää laitetta letkuliitoksissa, joissa ei ole sisäistä sulkua, ettei letku lähde piiskaliikkeeseen, jos letku pettää tai liitos irtoaa. Katso sivun 2 piirros 16616807 ja taulukko. Huoltoväli osoitetaan ympyränuolella ja määritetään todellisina käyttötunteina (h), -päivinä (d) ja -kuukausina (m). Osien määritelmät:

1. Ilmansuodatin 7. Liitäntä

2. Säädin 8. Ilmavaroke

3. Voitelulaite 9. Öljy

4. Hätäsulkuventtiili 10. R asvaus

5. Letkun halkaisija

6. Kierteen koko

Varaosat ja Huolto

Kun tämän työkalun käyttöikä on loppunut, suosittelemme työkalun purkamista, puhdistusta rasvasta ja eri materiaalien erittelyä kierrätystä varten.

Tämän ohjekirjan alkuperäiskieli on englanti.

Työkalun korjaus ja huolto tulee suorittaa ainoastaan valtuutetussa huoltokeskuksessa. Osoita mahdollinen kirjeenvaihto lähimpään Ingersoll Randin toimistoon tai jälleenmyyjälle.

Melutaso dB(A)

(ANSI S5.1-1971)

Teho

(ISO3744)

Työkalun Paino Kokonaispituus

Värinä (m/s²)

(ISO28927)

Taso *K

Pako

FI-1 45661337_ed1

Page 13

Informações de Segurança do Produto

Utilização Prevista: Estes recticadores pneumáticos foram concebidos para remoção de materiais ou o seu corte, utilizando um acessório abrasivo rotativo, de acordo com a tabela de especicações do produto.

Para obter informações mais detalhadas, consulte o Manual com as Informações de Segurança do Produto, com a referência 04584959.

Pode transferir manuais do seguinte endereço da Internet: www.ingersollrandproducts.com.

Especicações do Produto

* Incerteza de medida K (Vibrações)

Instalação e Lubricação

Dimensione a linha de alimentação de ar de modo a assegurar a presença da pressão de serviço máxima (PMAX) da ferramenta na entrada da ferramenta. Drene diariamente o condensado da(s) válvula(s) instalada(s) no(s) ponto(s) mais baixo(s) da(s) tubagem(ens), do ltro de ar e do reservatório do compressor. Instale um fusível de ar de segurança de tamanho adequado a montante da mangueira e utilize um dispositivo antivibração e antiexão em todas as uniões de mangueiras que não estejam equipadas com um sistema interno de interrupção, para evitar que as mangueiras se agitem se uma mangueira falhar ou se a união se desligar. Consulte o desenho 16616807 e a tabela da página 2. A frequência de manutenção é indicada por uma seta circular e denida como h=horas, d=dias e m=meses de utilização real. Itens identicados como:

Peças e Manutenção

Quando a ferramenta não mais funcionar ecazmente, recomenda-se que a mesma seja desmontada, limpa e que as suas peças sejam separadas por tipo de material para poderem ser recicladas.

O idioma original deste manual é o inglês. A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de

Assistência Técnica Autorizado. Envie toda a correspondência ao Escritório ou Distribuidor Ingersoll Rand mais próximo.

Velocidade

Modelos

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Consumo de ar

Modelos

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Frente LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Frente

1. Filtro de ar 7. União

2. Regulador 8. Fusível de ar de segurança

3. Lubricador 9. Óleo

4. Válvula de interrupção de emergência 10. Massa lubricante

5. Diâmetro da mangueira

6. Tamanho da rosca

Capacidade

Livre

da Roda

rpm inch mm hp kW Pressão

Médio

cfm l/min cfm l/min lbs Kg inch mm

Consumo de ar @ Carga

Potência Nominal

Árvore

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Rosca

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Rosca

Nível de Ruído dB(A)

(ANSI S5.1-1971)

Potência

(ISO3744)

Peso da Fer-

ramenta

Vibrações (m/s2)

Nível *K

Comprimento

Total

(ISO28927)

Escape

45661337_ed1 PT-1

Page 14

Πληροφορίες Ασφάλειας Προϊόντος

Προοριζόμενη Χρήση: Αυτοί οι Τροχοί Αέρος είναι σχεδιασμένοι για αφαίρεση υλικού ή αποκοπή με χρήση ενός περιστρεφόμενου τροχού λείανσης, σύμφωνα με τον πίνακα προδιαγραφών του προϊόντος.

Για περισσότερες πληροφορίες ανατρέξτε στο Έντυπο 04584959 του Εγχειριδίου Πληροφοριών Ασφάλειας Προϊόντος.

Η λήψη των εγχειριδίων μπορεί να γίνει από την ηλεκτρονική διεύθυνση www.ingersollrandproducts.com.

Προδιαγραφές Προϊόντος

Ελεύθερη

Ικανότητα

Ταχύτητα

Μοντέλα

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Μοντέλα

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Εμπρός LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Εμπρός

* K = αβεβαιότητα μέτρησης (κραδασμών)

Εγκατάσταση και Λίπανση

Προσαρμόστε το μέγεθος της γραμμής παροχής αέρα για τη διασφάλιση της μέγιστης πίεσης λειτουργίας (PMAX) στην είσοδο του εργαλείου. Αποστραγγίζετε καθημερινά το συμπύκνωμα από τη βαλβίδα(ες) στο χαμηλό σημείο(α) της σωλήνωσης, το φίλτρο αέρα και τη δεξαμενή συμπιεστή. Εγκαταστήστε μία βαλβίδα αέρα ασφαλείας ανάντη του εύκαμπτου σωλήνα και χρησιμοποιήστε μία συσκευή προστασίας σε οποιαδήποτε σύζευξη εύκαμπτου σωλήνα χωρίς εσωτερική διακοπή παροχής για την αποφυγή τινάγματος του εύκαμπτου σωλήνα σε περίπτωση αστοχίας του σωλήνα ή αποσύνδεσης της σύζευξης. Βλέπε το σχέδιο 16616807 και τον πίνακα στη σελίδα 2. Η συχνότητα συντήρησης εμφανίζεται με κυκλικό βέλος και οριζεται ως h=ώρες, d=ημέρες και m=μήνες πραγματικής χρήσης. Αντικείμενα αναγνωρίζονται ως:

1. Φίλτρο αέρα 7. Σύζευξη

2. Ρυθμιστής 8. Βαλβίδα αέρα ασφαλείας

3. Λιπαντής 9. Λάδι

4. Βαλβίδα διακόπτης έκτακτης 10. Γρασάρισμα

5. Διάμετρος εύκαμπτου σωλήνα

6. Μέγεθος σπειρώματος

Εξαρτήματα και Συντήρηση

Οταν η προβλεπόmενη περίοδος κανονικής ζωής του εργαλείου έχει λήξει, συνιστάται η αποσυναρmολόγηοη του εργαλείου, η απολίπανση και ο διαχωρισmός των αντλλακτικών κατά υλικό για να mπορέσουν να ανακυκλωθούν.

Το εγχειρίδιο αυτό συντάχτηκε στην αγγλική γλώσσα. Η επισκευή και συντήρηση των εργαλείων πρέπει να διενεργείται από Εξουσιοδοτημένο Κέντρο Συντήρησης. Για οποιαδήποτε ερώτηση αποτανθείτε στο πλησιέστερο Γραφείο ή Αντιπρόσωπο της

Ingersoll Rand Αναγνώριση προειδοποιητικού συμβόλου.

Δίσκου

rpm inch mm hp kW Πίεση

Μέση Κατανάλωση

Αέρα

cfm l/min cfm l/min lbs Kg inch mm

Ονομαστική

Άξονας

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Σπείρωμα

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Σπείρωμα

Κατανάλωση Αέρα @

Βάρος

Ισχύς

Ηχητική Στάθμη dB(A)

(ANSI S5.1-1971)

Ισχύς

(ISO3744)

Βάρος

Εργαλείου

Κραδασμών (m/s2)

(ISO28927)

Στάθμη *K

Συνολικό Μήκος

Έξοδος

EL-1 45661337_ed1

Page 15

Informacije o Varnosti Izdelka

Namen: Ti pnevmatski brusilni stroji so namenjeni odstranjevanju/brušenju materialov ali rezanju s pomočjo vrtečih brusilnih diskov v skladu s specikacijami izdelka.

Za dodatne informacije preberite Priročnik varnostnih informacij iz 04584959.

Priročnike lahko snamete s spletne strani www.ingersollrandproducts.com.

Specikacije Izdelka

Hitrost v

Praznem Teku

Modeli

rpm inch mm hp kW Pritisk

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Povprečna Poraba

Modeli

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Spredaj LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Spredaj

* K = merilna negotovost (Vibracije)

Zraka

cfm l/min cfm l/min lbs Kg inch mm

Namestitev in Mazanje

Premer zračne dovodne cevi naj ustreza največjemu delovnemu pritisku (PMAX) na vstopnem priključku orodja. Vsakodnevno odvajajte kondenzat iz ventilov na najnižji točki cevovoda, zračnih ltrov in rezervoarja kompresorja. Namestite primerno veliko varnostno zračno varovalko v gornjem toku cevi in uporabljate napravo za preprečevanje opletanja preko spojev cevi brez notranjega izključitvenega ventila za prepričevanje zapletanje cevi, če cevi propade ali se spoj izključi. Glejte sliko 16616807 in tabelo na strani

2. Pogostost vzdrževanja je prikazana v krožni puščici in opredeljena v h=urah, d=dnevih in m=mesecih dejanske uporabe. Postavke, označene kot:

1. Zračni lter 5. Premer cevi 9. Olje

2. Regulator 6. Velikost navoja 10. Mast

3. Mazalka 7. Spoj

4. Varnostni izključitveni ventil 8. Varnostna zračna varovalka

Sestavni deli in Vzdrževanje

Izrabljeno orodje, ki ga ni več mogoče popraviti, morate razstaviti, razmastiti in ločiti po sestavnih surovinah, da ga bo mogoče reciklirati.

Izvirni jezik tega priročnika je angleščina.

Popravila in vzdrževanje tega orodja lahko izvaja le pooblaščeni servisni center. Morebitne pripombe, vprašanja ali ideje lahko sporočite najbližjemu zastopniku podjetja Ingersoll Rand.

Kolesna

Zmogljivost

Poraba Zraka in

Obremenitev

Nazivna

Raven Hrupa dB(A)

Moč

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

navoji

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

navoji

(ANSI S5.1-1971)

(ISO3744)

Teža Orodja Celotna Dolžina

Moč

Vibracije (m/s2)

(ISO28927)

Raven *K

Izpuh

45661337_ed1 SL-1

Page 16

Bezpečnostné Informácie k Výrobku

Účel Použitia: These Air Grinders are designed for material removal or cutting o using a rotated abrasive wheel, in accordance with the product specication table.

Ďalšie informácie nájdete v Informačnej príručke o bezpečnosti produktu 04584959.

Príručky si môžete stiahnut’ z webovej adresy www.ingersollrandproducts.com.

Špecikácie Produktu

Rýchlosť pri

Voľnobehu

Modely

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Spotreba Vzduchu

Modely

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Predné LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Predné

* K = neistota merania (Vibrácií)

Inštalácia a Mazanie

Zabezpečte veľkost’ prívodu vzduchu tak, aby sa zabezpečil maximálny prevádzkový tlak (PMAX) v mieste vstupu vzduchu. Denne odstraňujte kondenzáty z ventilu (ventilov) v spodnej časti (častiach) potrubia, vzduchového ltra a nádrže kompresora. Nainštalujte bezpečnostný vzduchový istič primeraného rozmeru na vrchný koniec hadice a protišvihové zariadenie cez všetky hadicové spoje bez vnútorného uzáveru, aby sa zabránilo švihaniu hadice, ak zlyhá hadica alebo dôjde k uvoľneniu spoja. Viď obr. 16616807 a tabuľka na str. 2. Interval vykonávania údržby je znázornený v kruhovej šípke a denovaný ako h = hodiny, d = dni a m = mesiace skutočného používania. Prehľad položiek:

1. Vzduchový lter 7. Spojenie

2. Regulátor 8. Bezpečnostný vzduchový istič

3. Mazivo 9. Olej

4. Núdzový uzatvárací ventil 10. M azanie

5. Priemer hadice

6. Veľkost’ závitu

Diely a Údržba

Keď skončí životnost’ náradia, odporúčame náradie rozobrat’, odstránit’ mazivá a roztriedit’ diely podľa materiálu tak, aby mohli byt’ recyklované.

Pôvodným jazykom tejto príručky je angličtina.

Oprava a údržba náradia by mala byt’ vykonávaná iba v autorizovanom servisnom stredisku. Všetky otázky adresujte na najbližšiu kanceláriu Ingersoll Rand alebo na distribútora.

Kapacita

Kotúča

rpm inch mm hp kW Tlak

Priemerná

cfm l/min cfm l/min lbs Kg inch mm

Spotreba Vzduchu

Vreteno

3/8” - 24

Závity

3/8” - 24

Závity

pri Zaťažení

Menovitý

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Výkon

Hmotnosť

Hladina Hluku dB(A)

(ANSI S5.1-1971)

Výkon

(ISO3744)

Náradia

Celková Dĺžka

Vibrácií (m/s2)

Hladina *K

(ISO28927)

Výfuk

SK-1 45661337_ed1

Page 17

Bezpečnostní informace k výrobku

Účel použití: Tyto pneumatické brusky byly navrženy na odstraňování materiálu nebo řezání použitím abrazivního kotouče v souladu s tabulkou specikace produktu.

Další informace najdete ve formuláři 04584959 příručky Bezpečnostní informace k výrobku.

Příručky si můžete stáhnout z webové adresy www.ingersollrandproducts.com.

Specikace Výrobku

Rychlost při

Volném Chodu

Modely

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modely

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Nárys LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Nárys

* K = nejistota měření (Vibrací)

rpm inch mm hp kW Tlak

Průměrná Spotřeba

Vzduchu

cfm l/min cfm l/min lbs Kg inch mm

Instalace a Mazání

Zabezpecte velikost prívodu vzduchu tak, aby byl u vstupu do náradí zajišten jeho maximální provozní tlak (PMAX). Kondenzáty z ventilu (ventilu) ve spodní cásti (cástech) potrubí, vzduchového ltru a nádrže kompresoru odstranujte denne. Proti směru vedení nainstalujte bezpečnostní vzduchovou pojistku a přes všechna spojení vedení bez interního zavírání použijte zařízení proti házení, abyste zamezili házení vedení v případě, že dojde k porušení vedení nebo přerušení spojení. Na obr. 16616807 a tabulka na str. 2. Četnost údržby je uváděna v kruhové šipce a je denována jako h = hodiny, d = dny a m = měsíce skutečného provozu. Prehled položek:

1. Vzduchový ltr 7. Spojení

2. Regulátor 8. Bezpečnostní vzduchová pojistka

3. Mazivo 9. Olej

4. Nouzový uzavírací ventil 10. Mazání

5. Prumer hadice

6. Velikost závitu

Díly a Údržba

Když skončí životnost nářadí, doporučujeme nářadí rozebrat, odstranit mazivo a roztřídit díly podle materiálu tak, aby mohly být recyklovány.

Výchozím jazykem této příručky je angličtina.

Oprava a údržba nářadí by měla být prováděna pouze v autorizovaném servisním středisku. Veškeré dotazy směrujte na nejbližší kancelář Ingersoll Rand nebo na distributora.

Kapacita

Kotouče

Upínací

Trn

3/8” - 24

Závit

3/8” - 24

Závit

Spotřeba Vzduchu @

Zatížení

Jmenovitý

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Výkon

Hmotnost

Hladina Hluku dB(A)

(ANSI S5.1-1971)

(ISO3744)

Nástroje

Celková Délka

Výkon

Vibrací (m/s2)

(ISO28927)

Hladina *K

Odsávání

45661337_ed1 CS-1

Page 18

Toote Ohutusteave

Ettenähtud Kasutamine: Käesolevad suruõhulihvseadmed on konstrueeritud materjali eemaldamiseks või mahalõikamiseks pöörleva abrasiivketta abil, vastavuses tabelis antud toote spetsikatsioonile.

Lisateavet leiate toote ohutusjuhendist (vorm 04584959).

Teatmikke saab alla laadida aadressilt www.ingersollrandproducts.com.

Toote Spetsikatsioon

Tühikäigu

Mudelid

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Mudelid

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Eestvaade LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Eestvaade

* K = mõõtmise määramatust (Vibratsioon)

Paigaldamine ja Määrimine

Maksimaalse töösurve (PMAX) tagamiseks tööriista sisendis valige õige läbimõõduga õhutoiteliin. Laske iga päev torustiku madalaima(te) punkti(de) ventiili(de)st, õhultrist ja kompressoripaagist välja kondensaat. Paigaldage vooliku järele nõuetekohaselt dimensioonitud õhukaitseklapp ja kasutage ilma sisemise sulgeklapita voolikuühendustel visklemisvastaseid seadmeid, et vältida vooliku visklemist selle purunemise või liite lahtituleku korral. Vt joonis 16616807 ja tabel lk 2. Hoolduse sagedus on näidatud ümarnoolel ja seda määratletakse järgmiselt: h=tunnid, d=päevad ja m=kuud tööriista tegelikku kasutamist. Detailid on järgmised:

1. Õhulter 5. Vooliku läbimõõt 9. Õli

2. Regulaator 6. Keerme suurus 10. Määrimine

3. Õlitaja 7. Liide

4. Hädaseiskamisventiil 8. Õhukaitseklapp

Osad ja Hooldus

Pärast seadme tööea möödumist on soovitatav tööriist lahti võtta, puhastada määrdeainetest ning eraldada osad materjalide kaupa, nii et need saaks utiliseerida.

Käesoleva juhendi originaalkeeleks on inglise keel.

Tööriista remont ja hooldus tuleks teostada volitatud teeninduskeskuses. Lisateabe saamiseks pöörduge rma Ingersoll Rand lähima büroo või edasimüüja poole.

Trumli

Kiirus

Maht

rpm inch mm hp kW Rõhk

Keskmine õhu

Tarbimine

cfm l/min cfm l/min lbs Kg inch mm

Õhu Tarbimine ja Koormus Seadme Kaal Üldpikkus

Nominaalvõimsus

Tugi

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Keere

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Keere

Müratase dB(A)

(ANSI S5.1-1971)

Võimsus

(ISO3744)

Vibratsioon (m/s2)

(ISO28927)

Tase *K

Väljalaskeava

ET-1 45661337_ed1

Page 19

A Termékre Vonatkozó Biztonsági Információk

Rendeltetés: Ezeket a forgó csiszolókorongot alkalmazó sűrített levegős csiszológépeket anyagok eltávolítására vagy vágására tervezték a termék műszaki leírásának megfelelően.

További információt a 04584959 jelű, biztonsági információkat tartalmazó kézikönyvben talál.

A kézikönyvek letöltési címe: www.ingersollrandproducts.com.

A Termék Jellemzői

Lehetséges

Modellek

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modellek

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Elölnézet LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Elölnézet

* K = mérési bizonytalanság (Vibrációs)

Sebesség

Levegőfogyasztás

Telepítés és Kenés

A levegőellátó vezeték méretét úgy válassza meg, hogy a szerszám bemenetén a maximális üzemi nyomás (PMAX) biztosított legyen. A szelep(ek)ből a csővezetékek legalacsonyabb pontján (pontjain), a légszűrőkből (6) és a kompresszortartályból naponta eressze le a kondenzátumot. Szereljen megfelelő méretű biztonsági levegőszelepet a tömlő előremenő ágába és használjon megfelelő rögzítőszerkezetet a belső elzáró szerelvény nélküli tömlőkben, hogy a tömlő megrongálódása, vagy a csatlakozás szétválása esetén a tömlő ne mozdulhasson el. Lásd a 16616807 rajzot és a táblázatot a 2. oldalon. A karbantartás gyakoriságát körkörös nyíl jelzi, és tényleges szerszámhasználati h=órákban, d=napokban, és m=hónapokban kerül meghatározásra. Az elemek azonosítása:

1. Levegőszűrő 5. Tömlőátmérő 9. Olaj

2. Nyomásszabályzó 6. Menetméret 10. Gépzsír

3. Olajozó 7. Csatlakozás

4. Vészleállító szelep 8. Biztonsági levegőszelep

Alkatrészek és Karbantartás

Ha a szerszám élettartama lejárt, ajánlatos szétszedni, a kenőanyagtól megtisztítani és az alkatrészeket az újrahasznosíthatóság érdekében anyaguk szerint csoportosítani.

Ezen kézikönyv eredetileg angol nyelven íródott. A szerszám javítását csak arra feljogosított szervizközpont végzheti. Közölnivalóit juttassa el a legközelebbi Ingersoll Rand irodához vagy terjesztőhöz.

Tárcsaka-

pacitás

rpm inch mm hp kW Nyomás

Átlagos

cfm l/min c fm l/min lbs Kg inch mm

Levegőfogyasztás

Névleges

Teljesítmény

Befogó

Tüske

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Menet

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Menet

Terhelésnél

Zajszint dB(A)

(ANSI S5.1-1971)

Teljesítmény

(ISO3744)

Szerszám Súly Teljes Hossz

Vibrációs (m/s2)

(ISO28927)

Szint *K

Kipufogónyílás

45661337_ed1 HU-1

Page 20

Gaminio Saugos informacija

Paskirtis: Šie pneumatiniai šlifuokliai skirti medžiagai pašalinti arba nupjauti su besisukančiu šlifavimo disku, kaip nurodyta gaminio specikacijų lentelėje.

Daugiau informacijos ieškokite gaminio saugos informacijos instrukcijoje, forma 04584959.

Instrukcijas galite atsisiųsti iš svetainės www.ingersollrandproducts.com internete.

Gaminio Techniniai Duomenys

Laisvosios

Eigos Greitis

Modeliai

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modeliai

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Priekis LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Priekis

* K = matavimo paklaida (Vibracijos)

rpm inch mm hp kW Slėgis

Vidutinės oro

Sąnaudos

cfm l/min cfm l/min lbs Kg inch mm

Prijungimas ir Sutepimas

Oro padavimo linijos dydis turi būti toks, kad užtikrintų didžiausią slėgį įrankio įleidimo antgalyje (PMAX). Kondensatą iš vožtuvo (-ų), esančio (-ių) žemiausioje vamzdyno (-ų) dalyje ir kompresoriaus bako išleiskite kasdien. Uzstādiet pareizā izmēra gaisa drošinātāju pirms šļūtenes un izmantojiet stabilizējošu ierīci ap katru šļūtenes savienojumu bez iekšējā atslēgšanas mehānisma, lai nepieļautu šļūtenes mētāšanos gadījumā, ja pārtrūkst šļūtene vai atvienojas savienojums. Žiūrėkite 16616807 pav. ir lentelę 2 psl. Techninės priežiūros dažnis nurodytas žiedinėje rodyklėje ir nustatomas pagal faktinio naudojimo h=valandas, d=dienas ir m=mėnesius. Sudedamosios dalys identikuojamos taip:

1. Oro ltras 5. Žarnos skersmuo 9. Alyva

2. Reguliatorius 6. Sriegio matmenys 10. Tepkite

3. Tepimo 7. Savienojums

4. Avarinio išjungimo vožtuvas 8. Gaisa drošinātājs

Dalys ir Priežiūra

Pasibaigus prietaiso eksploatacijos terminui rekomenduojame išardyti jį, pašalinti nuo detalių tepalą, suskirstyti detales pagal medžiagą, iš kurios jos pagamintos, ir pristatyti atliekų perdirbimo įmonei.

Šios instrukcijos originalo kalba yra anglų.

Prietaiso remontą ir priežiūros darbus gali atlikti tik įgalioto serviso centro darbuotojai. Visais klausimais kreipkitės į artimiausią Ingersoll Rand atstovybę arba pardavėją.

Disko

Skersmuo

Oro Sąnaudos ir Apkrova Įrankio Svoris

Nustatyta

Ašis

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Sriegis

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Sriegis

Galia

Garso Lygis dB(A)

(ANSI S5.1-1971)

Galia

(ISO3744)

Vibracijos (m/s2)

(ISO28927)

Lygis *K

Bendras

Ilgis

Išmetimas

LT-1 45661337_ed1

Page 21

Iekārtas Drošības Informācija

Paredzētais Lietojums: Šīs pneimatiskās slīpmašīnas ir konstruētas materiāla noņemšanai vai nogriešanai, izmantojot rotējošu abrazīvu ripu saskaņā ar šā ražojuma specikācijas tabulu.

Papildu informāciju meklējiet Drošības informācijas rokasgrāmatā 04584959.

Rokasgrāmatas var lejupielādēt no www.ingersollrandproducts.com.

Ierīces specikācijas

Brīvgaitas

Modeļi

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Modeļi

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Priekšējais LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Priekšējais

* K = mērījuma neprecizitāte (Vibrāciju)

Ātrums

Vidējais Gaisa

cfm l/min cfm l/min lbs Kg inch mm

Uzstādīšana un Eļļošana

Izvēlieties tādu gaisa pieplūdes vada izmēru, lai nodrošinātu maksimālo darba spiedienu (PMAX) pie instrumenta ieejas. Katru dienu nolejiet kondensātu pa vārstu(iem) cauruļvadu, gaisa ltra un kompresora tvertnes zemākajā(os) punktā(os). Aukščiau žarnos sumontuokite apsauginį oro vožtuvą, o ties visomis žarnos jungiamosiomis movomis be vidinio uždaromojo įtaiso sumontuokite įtaisą, kuris neleistų žarnai mėtytis į šalis, jei nutrūktų žarna ar atsijungtų jungiamoji mova. Skatīt attēlu 16616807 un tabulu 2. lappusē. Apkopes biežums ir redzams uz apļveida bultiņas; tas norādīts faktiskā izmantošanas laika stundās (h), dienās (d) un mēnešos (m). Izmantoti šādi apzīmējumi:

1. Gaisa ltrs 7. Jungiamoji mova

2. Regulators 8. Apsauginis oro vožtuvas

3. Smerviela 9. Eļļa

4. Avarijas slegvarsts 10. Eļļošana

5. Šļūtenes diametrs

6. Vitnes izmers

Detaļas un Tehniskā Apkope

Kad darbarīka kalpošanas laiks beidzies, ieteicams darbarīku izjaukt pa sastāvdaļām, notīrīt smērvielas un detaļas sašķirot pēc materiāliem otrreizējai pārstrādei.

Šīs rokasgrāmatas oriģinālā valoda ir angļu valoda.

Darbarīka remontu un tehnisko apkopi vajadzētu veikt vienīgi serticētā servisa centrā. Ar visiem jautājumiem griezieties tuvākajā Ingersoll Rand birojā vai pie izplatītāja.

Riteņu

Jauda

rpm inch mm hp kW Spiediens

Patēriņš

Gaisa Patēriņš

Noslodzes Apstākļos

Vārpsta

3/8” - 24

Vītne

3/8” - 24

Vītne

Nominālā

Skaņas Līmenis dB(A)

Jauda

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

(ANSI S5.1-1971)

Instrumenta

Svars

Jauda

(ISO3744)

Kopējais

Garums

Vibrāciju (m/s2)

(ISO28927)

Līmenis *K

Izplūde

45661337_ed1 LV-1

Page 22

Informacje Dotyczące Bezpieczeństwa Obsługi Narzędzia

Przeznaczenie: Szlierki pneumatyczne zostały zaprojektowane do usuwania materiału lub przecinania przy pomocy obrotowych tarcz ściernych, zgodnie z tabelą specykacji produktu.

Więcej informacji na ten temat można znaleźć w informacjach dotyczących bezpieczeństwa, formularz 04584959.

Instrukcje obsługi można pobrać na stronie internetowej www.ingersollrandproducts.com.

Specykacje Produktu

Prędkość

Wydajność

bez

Modele

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Średnie Zużycie

Modele

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Przód LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Przód

* K = niepewność pomiarowa (Wibracji)

Tarczy

rpm inch mm hp kW Ciśnienie

Powietrza

cfm l/min cfm l/min lbs Kg inch mm

Wrzeciono

3/8” - 24

Gwint

3/8” - 24

Gwint

Zużycie Powietrza przy

Obciążeniu

Instalacja i Smarowanie

Dopasuj rozmiar przewodu dopływu powietrza aby zapewnić maksymalne ciśnienie robocze (PMAX) na wlocie do narzędzia. Codziennie wypuszczać kondensat z zaworów w nisko położonych punktach instalacji rurociągowej, ltra powietrza i zbiornika sprężarki. Aby zapobiec biciu węża po uszkodzeniu lub rozłączeniu, zainstaluj właściwej wielkość bezpiecznik powietrzny i używaj na każdym połączeniu bez odcięcia, urządzenia zapobiegającemu biciu. Patrz Rysunek 16616807 i tabela na stronie 2. Częstość konserwacji zanaczono strzałką, gdzie h=godziny, d=dni, m=miesiące rzeczywistego użytkowania. Pozycje są następujące:

1. Filtr powietrza 6. Rozmiar gwintu

2. Regulator 7. Połączenie

3. Smarownica 8. Bezpiecznik powietrzny

Zawór bezpieczeństwa odcinający dopływ powietrza

5. Średnica węża

Części i Konserwacja

Po upływie okresu eksploatacji narzędzia zaleca się jego demontaż, odtłuszczenie oraz rozdzielenie części według materiału ich wykonania, tak aby można je było wtórnie przetworzyć.

Niniejsza instrukcja obsługi została przetłumaczona z języka angielskiego. Naprawa i konserwacja narzędzia powinna być przeprowadzana tylko przez Autoryzowane Centrum

Serwisowe. Wszelkie uwagi i pytania należy kierować do najbliższego biura lub dystrybutora rmy Ingersoll Rand.

Moc

Znamionowa

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

9. Olej

10. Smarowanie

Poziom Głośności dB(A)

(ANSI S5.1-1971)

(ISO3744)

Waga

Narzędzia

Moc

Długość

Całkowita

Wibracji (m/s2)

(ISO28927)

Poziom *K

Wylot

PL-1 45661337_ed1

Page 23

Информация за Безопасността на Продукта

Използване по Предназначение: Тези пнематични шлайфмашини са предназначени за отнемане на материал или за рязане с използване на въртящ се абразивен диск, в съответствие с таблицата със спецификация на продукта.

За допълнителна информация направете справка с Ръководството за безопасност, формуляр 04584959.

Ръководствата могат да бъдат изтеглени от www.ingersollrandproducts.com.

Спецификации на Продукта

Допустима

Модели

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Средна Консумация

Модели

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Отпред LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Отпред

* K = несигурност в измерването (вибрация)

Монтаж и Смазване

Размери на линията на подаване на въздух при които е осигурено максимално оперативно налягане на инструмента (PMAX) при входното отверстие на инструмента. Отводнителен канал на кондензата на вентила(ите) при ниската(те) точка(и) на тръбите, въздушен филтър и компресорния резервоар за всекидневна употреба. Инсталирайте правилно оразмерен обезопасителен въздушен предпазител по потока на маркуча и използвайте устройство против заплитане при всяко свързване на маркуч без вътрешен спирателен кран, за да предпазите маркуча от заплитане ако маркучът поддаде или се прекъсне свързването. Вижте чертеж 16616807 и таблицата на страница

2. Честотата на извършване на поддръжка е изобразена в кръг със стрелки и определена като h=часове, d=дни, и m=месеци на реално използване. Точките са определени по следния начин:

1. Въздушен Филтър 5. Диаметър на Тръба 9. Петрол

2. Хронометър 6. Размер на Резбата 10. Смазка

3. Смазка 7.Свързващо Звено

4. Авариен Спирателен Вентил 8. Предпазен Въздушен Бушон

Резервни Части и Подръжка

Когато изтече срокът на експлоатация на инструмента, се препоръчва той да се разглоби, да се обезмасли и частите му да се разделят според материала, така че могат да бъдат рециклирани.

Оригиналният език на това ръководство е английски. Ремонт и подръжка на инструмента трябва да се извършват единствено от упълномощен сервизен

център. За всички комуникации се обръщайте към най-близкия офис или дистрибутор на Ingersoll Rand.

45661337_ed1 BG-1

Капацитет

Скорост

на Диска

rpm inch mm hp kW Налягане

на Въздух

cfm l/min cfm l/min lbs Kg inch mm

Номинална

Мощност

Дорник

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Резбата 3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Резбата

Консумация на Въздух

и Натоварване

Ниво на Звук dВ(A)

(ANSI S5.1-1971)

Мощност (ISO3744)

Тегло на

Инструмента

Дължина

Обща

Вибрация (m/s2)

(ISO28927)

Ниво *K

Изпускане

Page 24

Informaţii Privind Siguranţa Produsului

Domeniul de Utilizare: Aceste polizoare pneumatice sunt destinate pentru îndepărtarea materialului în exces sau pentru tăiere, ind echipate cu un disc abraziv rotativ, conform tabelului cu specicaţiile produsului.

Pentru informaţii suplimentare, consultaţi Manualul cu informaţii de siguranţă despre produs, formular 04584959.

Manualele pot  descărcate de pe internet, la adresa www.ingersollrandproducts.com.

Specicaţii Tehnice

Viteză

Capacitatea

Liberă

Modele

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Consumul Mediu

Modele

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Faţă LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Faţă

* K = toleranţa la măsurare (Vibraţii)

Discului

rpm inch mm hp kW Presiune

de Aer

cfm l/min cfm l/min lbs Kg inch mm

Arbore

3/8” - 24 Filetului 3/8” - 24 Filetului

Consumul de Aer sub

Instalare şi Lubriere

Calibrul liniei de aer trebuie să asigure presiunea maximă de operare a dispozitivului (PMAX) la cuplajul de admisie aer. Drenaţi zilnic apa de condens de la valvule, din punctele mai joase ale sistemului, din ltrul de aer şi tancul compresorului. Instalaţi o siguranţă fuzibilă pneumatică în amonte de furtun şi folosiţi un dispozitiv antişoc la orice cuplaj de furtun fără dispozitiv intern de închidere, pentru a preveni eventualele lovituri produse de furtun în cazul ruperii sau deconectării accidentale. Vezi desenul 16616807 şi tabelul de la pagina 2. Frecvenţa operaţiunilor de întreţinere este prezentată în săgeata circulară şi se deneşte ca h=ore, z=zile şi l=luni de utilizare efectivă. Componentele sunt identicate astfel:

1. Filtru Aer 5. Diametrul Furtunului 9. Ulei

2. Regulator 6. Mărimea Filetului 10. Lubriere

3. Dispozitiv Lubriere 7. Cuplaj

4. Valvă de Închidere de Urgenţă 8. Siguranţă Fuzibilă Pneumatică

Componente şi Întreţinere

Când perioada de viaţă a acestei unelte a expirat, se recomandă dezasamblarea uneltei, degresarea acesteia şi separarea pieselor în funcţie de material, aşa încât acestea să poată  reciclate.

Acest manual a fost conceput în limba engleză. Repararea şi întreţinerea uneltei trebuie realizate numai de un Centru de service autorizat. Orice comunicare va  adresată celei mai apropiate reprezentanţe sau distribuitor Ingersoll Rand.

Putere

Nominală

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

Sarcină

Nivel de Zgomot dВ(A)

(ANSI S5.1-1971)

Putere

(ISO3744)

Greutatea

Uneltei

Lungimea Totală

Vibraţie (m/s2)

(ISO28927)

Nivel *K

Refulare

RO-1 45661337_ed1

Page 25

Информация о Безопасности Изделия

Предполагаемое Использование: Эти шлифовальные пневматические инструменты предназначены для чистки поверхностей или обрезки с помощью вращающейся абразивной принадлежности в соответствии с таблицей технических характеристик изделия.

См. дополнительную информацию в Руководстве по безопасности изделия, форма

04584959.

Руководства можно загрузить с вэб-страницы www.ingersollrandproducts.com.

Технические Характеристики Изделия

Скорость

Свободного

Модели

LA421-EU 12000 4 102

LA422-EU 12000 5 127

Модели

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 Передний LA422-EU 6 170 25 708 3.8 1.72 8.9 226 Передний

K = неопределенность измерения (Вибрации)

Установка и Смазка

Чтобы обеспечить максимальное рабочее давление (PMAX) на входе инструмента, правильно подбирайте размер линии. Ежедневно сливайте конденсат из клапана (клапанов) в нижних точке (точках) трубной обвязки, из воздушного фильтра а также из бака компрессора. Установите воздушный предохранитель на входе шланга и используйте устройство противоскручивания на всех сцеплениях шланга без внутреннего отключения, чтобы предотвратить скручивание шланга, если шланг упадет, или если сцепления разъединятся. См. рис. 16616807 и таблицу на стр. 2. Частота обслуживания указана в круглой стрелке и указана в виде: h=часы, d=дни, и m=месяцы фактического использования. Элементы определены как:

1. Воздушный фильтр 5. Диаметр шланга 9. Масло

2. Регулятор 6. Размер резьбы 10.

3. Лубрикатор 7. Сцепление

Клапан экстренной остановки

Части и Обслуживание

По истечении срока службы инструмента его рекомендуется разобрать, удалить смазку и рассортировать части по материалам, чтобы они могли быть переработаны.

Оригинал этого руководства написан на английском языке. Ремонт и обслуживание инструмента должны осуществляться только уполномоченным сервисным

центром. Все письма следует направлять в ближайший офис Ingersoll Rand или дистрибьютору компании.

Хода

Средний Расход

Наибольший

Диаметр

Шлифовального

Диска

rpm inch mm hp kW Давление

Воздуха

cfm l/min cfm l/min lbs Kg inch mm

Расход Воздуха

при Нагрузке

8. Воздушный предохранитель

Номина-

льная

Шпин-

Мощность

дель

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

Резьбы

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

Резьбы

Инструмента

Масса

Уровень Звуково-

ймощности dB(A)

(ANSI S5.1-1971)

Мощность

(ISO3744)

Общая Длина

Густая смазка

Вибрации

(m/s2)

(ISO28927)

Уровень *K

Выпуск

45661337_ed1 RU-1

Page 26

产品安全信息

用途：此类气动角磨机产品专门用于去除或切断物料，它与符合产品规格表的旋转砂轮结合使用。

更多信息，请参考《产品安全信息手册表04584959》。

手册可从www.ingersollrandproducts.com网站下载。

产品规格

空载转

轮子容量

速

型号

rpm inch mm hp kW

LA421-EU 12000 4 102

LA422-EU 12000 5 127

型号

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 LA422-EU 6 170 25 708 3.8 1.72 8.9 226

* K = 测量不确定度 (震动)

平均耗气量负载耗气量工具重量总长

cfm l/min cfm l/min lbs Kg inch mm

额定功率

转轴

3/8” - 24

1.0 0.75 85.6 98.6 4.8 1.4

螺纹

3/8” - 24

1.0 0.75 85.6 98.6 6.0 2.1

螺纹

安装和润滑

选择合适的供气管以确保在工具入口获得最大的工具操作压力(PMAX)。每天从管道、空气过滤器和压缩机罐的低位置点排空冷凝水。如果软管出现故障或连接断裂，可在软管上流位置安装一尺寸合适的空气保险装置，并在软管内部不关断情况下，通过任何软管连接使用稳固装置来防止软管的摆动。请参阅图16616807 和第二页上的表格。维护频率以圆形箭头表示为实际使用的h=小时，d=天数，m=月数。项目定义如下：

空气过滤器

调整器

加油器

紧急关闭阀

软管直径

螺纹尺寸

联结

空气保险装置

机油

油脂

10.

噪音等级dB(A)

(ANSI S5.1-1971)

压力

强力

(ISO3744)

震动 (m/s2) (ISO28927)

液位

排气口

前前

部件和维护

当工具到达使用寿命后，建议您将工具拆开、去油，并将零件按材质分开，以便回收。

本手册的原始语言为英文。

工具维修工作只能由具有授权的维修中心执行。任何事宜，请垂询当地的 Ingersoll Rand 办事处或经销商。

ZH-1 45661337_ed1

Page 27

製品に関する安全性

製品の用途：

これらのエアグラインダは、製品の仕様表に従い、回転砥石車を使用しての材料の除去または切断に使

用する製品です。

詳細については、「製品に関する安全性」（書式04584959）をご参照ください。

説明書は、www.ingersollrandproducts.com からダウンロードすることができます。

製品仕様

自由速

砥石能力

モデル

LA421-EU 12000 4 102

LA422-EU 12000 5 127

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 LA422-EU 6 170 25 708 3.8 1.72 8.9 226

* K = 測定の不確かさ(振動)

度

rpm inch mm hp kW

平均エア消費量エア消費量 @ 負荷工具重量全長

モデル

cfm l/min cfm l/min lbs Kg inch mm

軸

3/8” - 24

スレッド

3/8” - 24

スレッド

定格電力

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

取り付けと潤滑

工具の最大動作圧 (PMAX) が工具エアインレットで得られるようエア供給ラインを設定してください。毎日、配管下部のバルブ、エアフィルター、コンプレッサータンクから溜まった液を排液してください。エアホースの上流側に適切なサイズの安全エアヒューズを取り付け、内部遮断機構のないエアホース継ぎ手にはアンチホイップ装置を使用してください。こうすることで、万一エアホースに不具合が生じたり継ぎ手が外れた場合にエアホースが跳ねるのを防ぐことができます。2 ページの図 16616807 と表

を参照してください。保守頻度は円形矢印で示され、実際に消費される、h=時間、d=日数およびm=月

数として明示されます。各部の数字は以下を表わします。

エアフィルター

レギュレータ

ルブリケータ

緊急遮蔽バルブ

エアホース直径

ねじ山サイズ

継ぎ手

安全エアヒューズ

部品とメンテナンス

工具の製品寿命が尽きた場合には、工具を分解して脱脂を行い、リサイクルのため各部を材質別に分別することをお勧めします。

本書の原書は英語で作成されています。工具の修理とメンテナンスは認定サービスセンターのみが行ってください。お問い合わせ等は、お客様の最寄の Ingersoll Rand 事務所または販売店へご連絡ください。

作動音レベル dB(A)

(ANSI S5.1-1971)

圧力

10.

(ISO3744)

オイルグリース－

出力

振動 (m/s2)

(ISO28927)

レベル *K

排気管

フロントフロント

45661337_ed1 JA-1

Page 28

제품 안전 정보

사용 용도: 본 공압 연삭기는 제품 규격표에 의거하여 회전 연마 휠을 사용하여 재료를 제거하거나 절단하는 용도로 설계되었습니다.

추가적인 정보는 제품 안전 정보 설명서의 양식 04584959를 참조하십시오.

안내서는 www.ingersollrandproducts.com.에서 다운로드 받을 수 있습니다.

제품 상세

자유(무부

하) 속도

모델

LA421-EU 12000 4 102

LA422-EU 12000 5 127

평균 공기 소비 부하 당 공기 소비 공구 무게 전장

모델

LA421-EU 6 170 25 708 3.8 1.72 8.9 226 LA422-EU 6 170 25 708 3.8 1.72 8.9 226

* K = 측정 불확도 (진동)

cfm l/min cfm l/min lbs Kg inch mm

휠 용량

rpm inch mm hp kW

3/8” - 24

축

스레드

정격 출력

1.0 0.75 85.6 98.6 4.8 1.4

1.0 0.75 85.6 98.6 6.0 2.1

설치 및 윤활

공구 입구의 공구 최대 작동압(PMAX)에 맞게 에어 공급 라인을 조절합니다. 배관 낮은 지점의 밸 브, 공기 필 터 및 컴프레서 탱크에서 응축액을 매일 배 수합니다. 호스 고장이나 연결부가 분리될 때 호스 위핑(whipping) 현상을 방지하려면 호스 업스트림(상단부)에 맞는 크기의 안전한 에어-퓨 즈를 설치하고 내부가 막히지 않도 록 주의해서 호스 연결부에 위핑 방지 장치를 합니다. 2 페이지 의 16616807 그림과 도표를 참조하십시오. 정비 빈도는 원형 화살표로 표시되며 실제 사용 h=시간, d=일 및 m=월로 정의됩니다. 각 번호에 대한 이름:

에어 필터

레귤레이터

윤활기

긴급 차단 밸브

호스 직경

스레드 사이즈

커플링

안전 에어 퓨즈

오일

윤활

10.

부품 및 정비

공구의 사용 수명이 끝나면, 공구를 분해하고 그리스(기름)를 제거한 다음 재활용할 수 있도록 부 품을 분리할 것을 권장합니다.

본 설명서의 원본은 영문으로 작성되어 있습니다.

공구 수리 및 정비는 반드시 공인된 정비 센터에서 수행해야 합니다. 모든 문의 사항은 가까운 Ingersoll Rand 사무소나 대리점을 통해 확인하십시오.

소음 레벨 dВ(A)

(ANSI S5.1-1971)

파워

압력

(ISO3744)

진동 (m/s2) (ISO28927)

레벨

배기관

앞 앞

KO-1 45661337_ed1

Page 29

DECLARATION OF CONFORMITY

(ES) DECLARACIÓN DE CONFORMIDAD (FR) CERTIFICAT DE CONFORMITÉ (IT) DICHIARAZIONE DI CONFORMITÀ (DE) KONFORMITÄTSERKLÄRUNG (NL) SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT (DA) FABRIKATIONSERKLÆRING (SV) FÖRSÄKRAN OM ÖVERENSSTÄMMELSE (NO) KONFORMITETSERK-

LÆRING (FI) VAKUUTUS NORMIEN TÄYTTÄMISESTÄ (PT) DECLARAÇÃO DE CONFORMIDADE (EL) ΔΗΛΩΣΗ ΑΝΑΓΝΩΡΙΣΗΣ

Ingersoll Rand Hindley Green, Wigan WN2 4EZ, UK

Declare under our sole responsibility that the product: Air Angle Grinder

(ES) Declaramos que, bajo nuestra responsabilidad exclusiva, el producto: Amoladora neumática (FR) Déclarons sous

notre seule responsabilité que le produit: Meuleuse pneumatique (IT) Dichiariamo sotto la nostra unica responsabilità che il prodotto: Molatrice pneumatica (DE) Erklären hiermit, gemäß unserer alleinigen Verantwortung, daß die Geräte: Druckluft-Schleifmaschine (NL) Verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt: Pneumatische slijpmachine (DA) Erklærer som eneansvarlig, at nedenstående produkt: Trykluftsslibemaskine (SV) Intygar härmed, i enlighet med vårt fullständiga ansvar, att produkten: Vinkelslip (NO) Erklærer som eneansvarlig at produktet: Air slipemaskin (FI) Vakuutamme ja kannamme yksin täyden vastuun siitä, että tuote: Paineilmahiomakone (PT) Declaramos sob a nossa exclusiva responsabilidade que o produto: Recticador pneumático (EL) Δηλώνουμε ότι με δική μας ευθύνη το προϊόν: Τροχός αέρος

Model: LA421-EU and LA422-EU / Serial Number Range: 210A g XXXX

(ES) Modelo: / Gama de No. de Serie: (FR) Modele: / No. Serie: (IT) Modello: / Numeri di Serie: (DE) Modell: / Serien-Nr.- Bereich: (NL) Model: / Serienummers: (DA) Model:/ Serienr: (SV) Modell:/ Serienummer, mellan: (NO) Modell: / Serienr: (FI) Mallia: / Sarjanumero: (PT) Modelo: / Gama de Nos de Série: (EL) Μοητελα: / Kλίμαχα Aύξοντος Aριθμού:

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery)

(ES) a los que se reere la presente declaración, cumplen con todo lo establecido en las directivas: (FR) objet de ce certi-

cat, est conforme aux prescriptions des Directives: (IT) a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive: (DE) auf die sich diese Erklärung bezieht, den Richtlinien: (NL) waarop deze verklaring betrekking heeft overeenkomt met de bepalingen van directieven: (DA) som denne erklæring vedrører, overholder bestemmelserne i følgende direktiver: (SV) som detta intyg avser, uppfyller kraven i Direktiven: (NO) som denne erklæringen gjelder for, oppfyller bestemmelsene i EU-d irektivene: (FI) johon tämä vakuutus viittaa, täyttää direktiiveissä: (PT) ao qual se refere a presente declaração, está de acordo com as prescrições das Directivas: (EL) τα οποία αφορά αυτή η δήλωση‚ είναι σύμφωνα με τις προβλέψεις των Eντολών:

By using the following Principle Standards: ISO28927, ANSI S5.1-1971, ISO3744, EN792

(ES) conforme a los siguientes estándares: (FR) en observant les normes de principe suivantes: (IT) secondo i seguenti

standard: (DE) unter Anlehnung an die folgenden Grundnormen entsprechen: (NL) overeenkomstig de volgende hoofdstandaards: (DA) ved at være i overensstemmelse med følgende hovedstandard(er): (SV) Genom att använda följande principstandard: (NO) ved å bruke følgende prinsipielle standarder: (FI) esitetyt vaatimukset seuraavia perusnormeja käytettäessä: (PT) observando as seguintes Normas Principais: (EL) Χρησιμοποιώντας ια παρακάτω κύρια πρότυπα:

Date: January, 2010

(ES) Fecha: Enero, 2010: (FR) Date: Janvier, 2010: (IT) Data: Gennaio, 2010: (DE) Datum: Januar, 2010: (NL) Datum: Januari, 2010: (DA) Dato: Januar, 2010: (SV) Datum: Januari, 2010: (NO) Dato: Januar, 2010: (FI) Päiväys: Tammikuu, 2010: (PT) Data: Janeiro, 2010: (EL) Ημερομηνία: Ιανουάριος, 2010:

Approved By:

(ES) Aprobado por: (IT) Approvato da: (FR) Approuvé par: (DE) Genehmigt von: (NL) Goedgekeurd door: (DA) Godkendt af: (SV) Godkänt av: (NO) Godkjent av: (FI) Hyväksytty: (PT ) Aprovado por: (EL) Eγκρίθηκεαπό:

H. Seddon

Quality Assurance Manager

Patrick S. Livingston

Global Engineering Manager

45661337_ed1 DOC-1

Page 30

DECLARATION OF CONFORMITY

(SL) IZJAVA O SKLADNOSTI (SK) PREHLÁSENIE O ZHODE (CS) PROHLÁŠENÍ O SHODĚ (ET) VASTAVUSDEKLARATSIOON (HU) MEGFELELŐSÉGI NYILATKOZAT (LT) ATITIKTIES PAREIŠKIMAS (LV) ATBILSTĪBAS DEKLARĀCIJA (PL) DEKLARACJA ZGODNOŚCI (BG) ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕ (RO) DECLARAŢIE DE CONFORMITATE

Ingersoll Rand Hindley Green, Wigan WN2 4EZ, UK

Declare under our sole responsibility that the product: Air Angle Grinder

(SL) Pod polno odgovornostjo izjavljamo, da se izdelek: Pnevmatski brusilni stroj (SK) Prehlasujeme na svoju

zodpovednost’, že produkt: Vzduchová brúska (CS) Prohlašujeme na svou zodpovědnost, že výrobek: Pneumatická bruska (ET) Deklareerime oma ainuvastutusel, et toode: Pneumolihvseade (HU) Kizárólagos felelősségünk tudatában kijelentjük, hogy a termék: Sűrített levegős csiszoló (LT) Prisiimdami atsakomybę pareiškiame, kad gaminys: Pneumatinis šlifuoklis (LV) Uzņemoties pilnīgu atbildību, apliecinām, ka ražojums: Pneimatiskā slīpmašīna (PL) Oświadcza, że ponosi pełną odpowiedzialność za to, że produkt: Szlierka pneumatyczna. (BG) Декларираме на собствена отговорност, че продуктът: Пневматична шлифовъчна машина (RO) Declarăm sub propria răspundere că produsul: Polizor pneumatic

Model: LA421-EU and LA422-EU / Serial Number Range: 210A g XXXX

(SL) Model: / Območje serijskih številk: (SK) Model: / Výrobné číslo (CS) Model: / Výrobní číslo (ET) Mudel: / Seeri-

anumbrite vahemik (HU) Modell: / Gyártási szám-tartomány (LT) Modeliai: / Serijos numeriai (LV) Modelis: / Sērijas numuru diapazons (PL) Model: / O numerach seryjnych (BG) Модел: / Серийни номера от до (RO) Model: / Domeniu număr serie

To which this declaration relates, is in compliance with provisions of Directive(s): 2006/42/EC (Machinery)

(SL) Na katerega se ta izjava o skladnosti nanaša, sklada z določili smernic: (SK) Ku ktorému sa toto prehlásenie

vzt’ahuje, zodpovedá ustanoveniam smerníc: (CS) Ke kterým se toto prohlášení vztahuje, odpovídají ustanovením směrnic: (ET) Mida käesolev deklaratsioon puudutab, on vastavuses järgmis(t)e direktiivi(de) sätetega: (HU) Amelyekre ezen nyilatkozat vonatkozik, megfelelnek a következő irányelv(ek) előírásainak: (LT) Kuriems taikomas šis pareiškimas, atitinka šios direktyvos nuostatas: (LV) Uz kuru šī deklarācija attiecas, atbilst direktīvas(u) nosacījumiem: (PL) Do których ta deklaracja się odnosi, są zgodne z postanowieniami Dyrektywy (Dyrektyw): (BG) За който се отнася настоящата декларация, е в съответствие с разпоредбите на Директива (и): (RO) Produsul la care se referă declaraţia este conform cu prevederile Directivei(lor):

By using the following Principle Standards: ISO28927, ANSI S5.1-1971, ISO3744, EN792

(SL) Uporabljeni osnovni standardi: (SK) Použitím nasledujúcich zákonných noriem: (CS) Použitím následujících zákonných norem: (ET) Järgmiste põhistandardite kasutamise korral: (HU) A következő elvi szabványok alkalmazásával: (LT) Remiantis šiais pagrindiniais standartais: (LV) Izmantojot sekojošos galvenos standartus: (PL) Przy zastosowaniu

następujących podstawowych norm: (BG) С използване на следните основни Стандарти: (RO) Utilizând următoarele standarde de principiu:

Date: January, 2010

(SL) Datum: Januar, 2010: (SK) Dátum: Január, 2010: (CS) Datum: Leden, 2010: (ET) Kuupäev: Jaanuar, 2010: (HU) Dátum: Január, 2010: (LT) Data: Sausis, 2010: (LV) Datums: Janvaris, 2010: (PL) Data: Styczeń, 2010: (BG) Дата: Януари, 2010: (RO) Data: Ianuarie, 2010:

Approved By:

(SL) Odobril: (SK) Schválil: (CS) Schválil: (ET) Kinnitatud: (HU) Jóváhagyta: (LT) Patvirtinta: (LV) Apstiprināja: (PL) Zatwierdzone przez: (BG) Одобрен от: (RO) Aprobat de:

H. Seddon

Quality Assurance Manager

Patrick S. Livingston

Global Engineering Manager

DOC-2 45661337_ed1

Page 31

Notes:

Page 32

www.ingersollrandproducts.com
