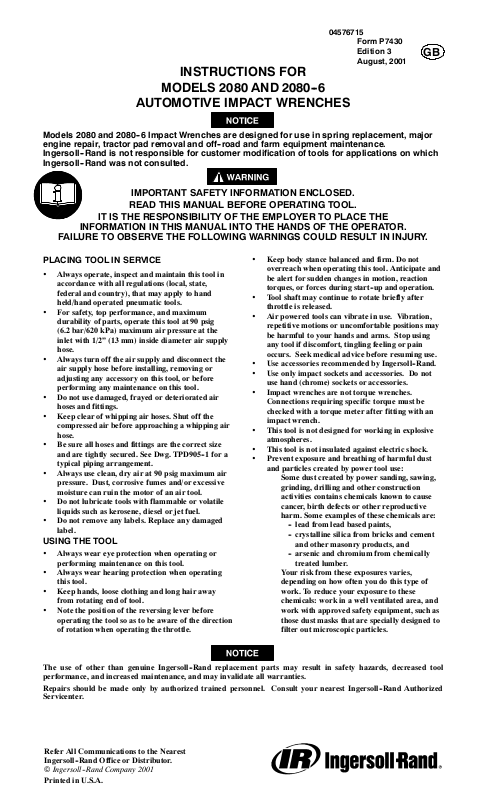

Ingersoll-Rand 2080-6, 2080 Instructions Manual

04576715

Form P7430
Edition 3
August, 2001

GB

INSTRUCTIONS FOR

MODELS 2080 AND 2080--6

AUTOMOTIVE IMPACT WRENCHES

Models 2080 and 2080--6 Impact Wrenches are designed for use in spring replacement, major
engine repair, tractor pad removal and off--road and farm equipment maintenance.
Ingersoll--Rand is not responsible for customer modification of tools for applications on which
Ingersoll--Rand was not consulted.

IMPORTANT SAFETY INFORMATION ENCLOSED.

READ THIS MANUAL BEFORE OPERATING TOOL.

IT IS THE RESPONSIBILITY OF THE EMPLOYER TO PLACE THE

INFORMATION IN THIS MANUAL INTO THE HANDS OF THE OPERATOR.

FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.

PLACING TOOL IN SERVICE

• Always operate, inspect and maintain this tool in
accordance with all regulations (local, state,
federal and country), that may apply to hand
held/hand operated pneumatic tools.

• For safety, top performance, and maximum
durability of parts, operate this tool at 90 psig
(6.2 bar/620 kPa) maximum air pressure at the
inlet with 1/2” (13 mm) inside diameter air supply
hose.

• Always turn off the air supply and disconnect the
air supply hose before installing, removing or
adjusting any accessory on this tool, or before
performing any maintenance on this tool.

• Do not use damaged, frayed or deteriorated air
hoses and fittings.

• Keep clear of whipping air hoses. Shut off the
compressed air before approaching a whipping air
hose.

• Be sure all hoses and fittings are the correct size
and are tightly secured. See Dwg. TPD905--1 for a
typical piping arrangement.

• Always use clean, dry air at 90 psig maximum air
pressure. Dust, corrosive fumes and/or excessive
moisture can ruin the motor of an air tool.

• Do not lubricate tools with flammable or volatile
liquids such as kerosene, diesel or jet fuel.

• Do not remove any labels. Replace any damaged
label.

USING THE TOOL

• Always wear eye protection when operating or
performing maintenance on this tool.

• Always wear hearing protection when operating
this tool.

• Keep hands, loose clothing and long hair away
from rotating end of tool.

• Note the position of the reversing lever before
operating the tool so as to be aware of the direction
of rotation when oper ating the throttle.

• Keep body stance balanced and firm. Do not
overreach when operating this tool. Anticipate and
be alert for sudden changes in motion, reaction
torques, or forces during start--up and operation.

• Tool shaft may c ontinue to rotate briefly after
throttle is released.

• Air powered tools can vi brate in use. Vibration,
repetitive motions or uncomfortable positions may
be harmful to your hands and arms. Stop using
any tool if discomfort, tingling feeling or pain
occurs. Seek medical advice before resuming use.

• Use accessories recommended by Ingersoll--Rand.

• Use only impact sockets and accessories. Do not

use hand (chrome) sockets or accessories.

• Impact wrenches are not torque wrenches.
Connections requiring specific torque must be
checked with a torque meter after fitting with an
impact wrench.

• This tool is not designed for working in explosive
atmospheres.

• This tool is not insulated against electric shock.

• Prevent exposure and breathing of harmful dust

and particles created by power tool use:

Some dust created by power sanding, sawing,
grinding, drilling and other construction
activities contains chemicals known to cause
cancer, birth defects or other reproductive
harm. Some examples of these chemicals are:

-- lead from lead based paints,

-- crystalline silica from bricks and cement
and other masonry products, and

-- arsenic and chromium from chemically
treated lumber.

Your risk from these exposures varies,
depending on how often you do this type of
work. To reduce your exposure to these
chemicals: work in a well ventilated area, and
work with approved safety equipment, such as
those dust masks that are specially designed to
filter out microscopic particles.

The use of other than genuine Ingersoll--Rand replacement parts may result in safety hazards, decreased tool
performance, and increased maintenance, and may invalidate all warranties.

Repairs should be made only by authorized trained personnel. Consult your nearest Ingersoll--Rand Authorized
Servicenter.

Refer All Communications to the Nearest
Ingersoll--Rand Office or Distributor.

 Ingersoll--Rand Company 2001

PrintedinU.S.A.

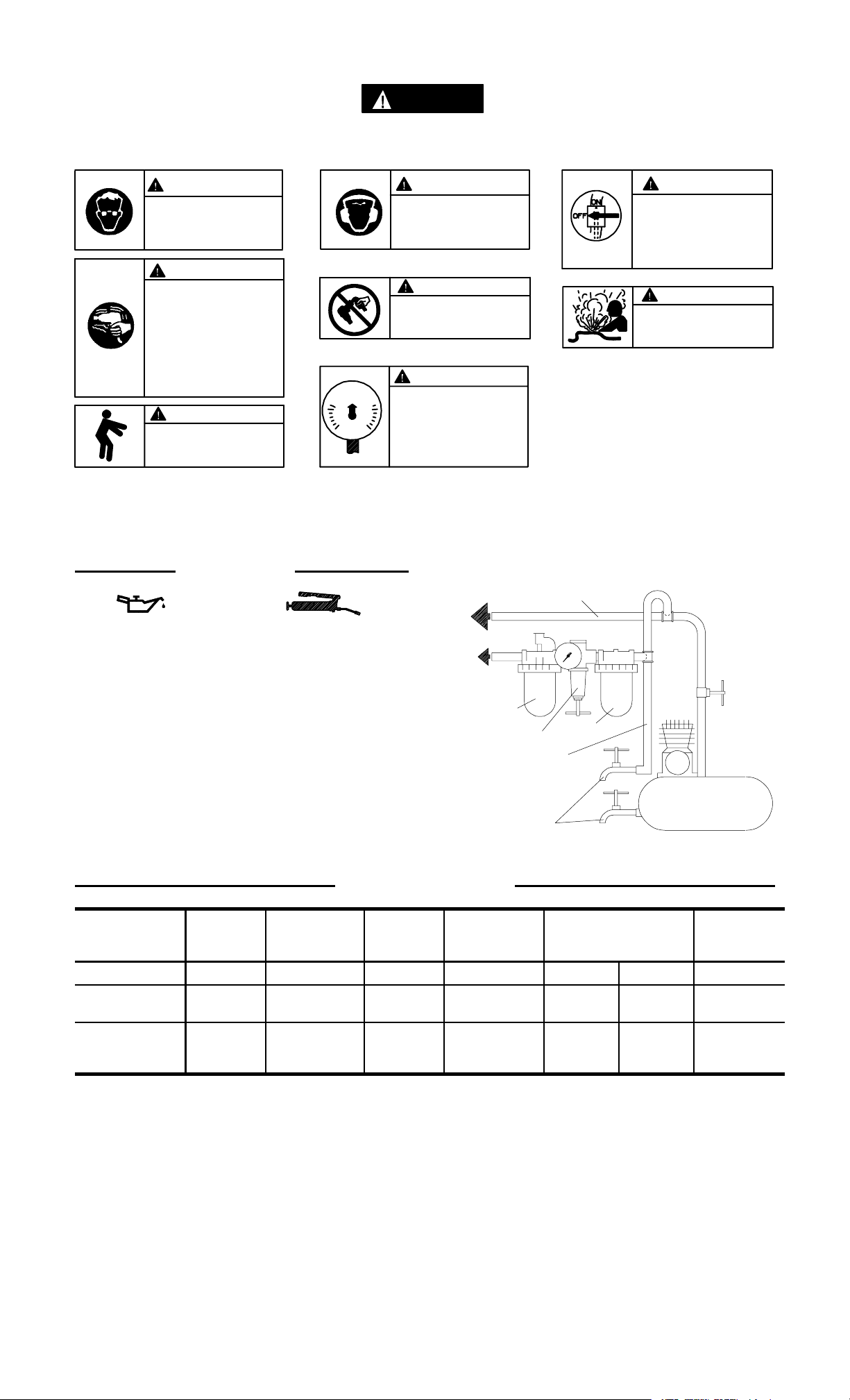

WARNING LABEL IDENTIFICATION

(Dwg

)

FAILURE TO OBSERVE THE FOLLOWING WARNINGS COULD RESULT IN INJURY.

WARNING

Always wear eye protection
when operating or perform­ing maintenance on this tool.

WARNING

Air powered tools can vibrate
in use. Vibration, repetitive
motions or uncomfortable po­sitions may be harmful to your
hands and arms. Stop using
any tool if discomfort, tingling
feeling or pain occurs. Seek
medical advice before resum­ing use.

WARNING

Keep body stance balanced
and firm. Do not overreach
when operating this tool.

LUBRICATION

WARNING

Always wear hearing
protection when operating
this tool.

WARNING

Do not carry the tool by the
hose.

90 psig

(6.2bar/620kPa)

Operate at 90 psig (6.2 bar/
620 kPa) Maximum air pres­sure.

WARNING

PLACING TOOL IN SERVICE

MAIN LINES 3 TIMES
AIR TOOL INLET SIZE

WARNING

Always turn off the air sup­ply and disconnect the air
supply hose before install­ing, removing or adjusting
any accessory on this tool,
or before performing any
maintenance on this tool.

WARNING

Do not use damaged, frayed
or deteriorated air hoses
and fittings.

Ingersoll--Rand No. 50 Ingersoll--Rand No. 170

Always use of an air line lubricator with these tools.
We recommend the following Filter--Lubricator--Regulator
Unit:

For International-- No. FRL30--C6--A29
F o r U S A -- N o . C 3 1 -- 0 6 -- G 0 0

After each forty--eight hours of operation, or as

experience indicates, inject about 4 cc of Ingersoll--Rand
No. 170 Grease into the Grease Fitting (18).

SPECIFICATIONS

Model Type of

Handle

2080 grip 1” sq. dr.,

Drive Impacts

per min.

in. ft--lbs (Nm) Pressure Power m/s

875 150--1200

inside trigger

TO
AIR
SYSTEM

TO
AIR
TOOL

LUBRICATOR

REGULATOR

BRANCH LINE 2 TIMES
AIR TOOL INLET SIZE

DRAIN REGULARLY

Recommended

Torque Range

(204--1627)

FILTER

COMPRESSOR

. TPD905--1

HSound Level

dB (A)

♦Vibrations

Level

103.8 116.8 8.3

2

2080--6 grip 1” x 6”

extended

875 150--1200

(204--1627)

103.8 116.8 9.8

sq. dr, inside

trigger

H Tested in accordance with PNEUROP PN8NTC1.2
♦ Tested to ISO8662--7

2

DECLARATION OF CONFORMITY

We

Ingersoll- Rand, Co.

(supplier’s name)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(address)

declare under our sole responsibility that the product,

Models 2080 and 2080-6 Impact Wrenches

to which this declaration relates, is in compliance with the provisions of

98/37/EC

By using the following Principle Standards:

ISO8662-7 PNEUROP PN8NTC1.2

Directives.

Serial No. Range

D. Vose Patrick S. Livingston

Name and signature of authorised persons Name and signature of authorised persons

August, 2001

Date Date

(1999 → ) A99H XXXXX →

August, 2001

SAVE THESE INSTRUCTIONS. DO NOT DESTROY .

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

3

04576715

Manuel P7430
Révision 3
Août, 2001

F

MODE D’EMPLOI DES

CLÉS À CHOCS MODÈLES 2080 ET 2080--6

NOTE

Les clés à chocs Modèles 2080 et 2080--6 sont destinés aux travaux de remplacement de
ressorts, aux réparations majeures de moteurs, à la dépose des garnitures de tracteurs et à
l’entretien des véhicules tous terrains et des matériels agricoles.

Ingersoll--Rand ne peut être tenu responsable de la modification des outils par le client pour
les adapter à des applications qui n’ont pas été approuvées par Ingersoll--Rand.

ATTENTION

D’IMPORTANTES INFORMATIONS DE SECURITÉ SONT JOINTES.

LIRE CE MANUEL AVANT D’UTILISER L’OUTIL.

L’EMPLOYEUR EST TENU À COMMUNIQUER LES INFORMATIONS

DE CE MANUEL AUX EMPLOYÉS UTILISANT CET OUTIL.

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES

MISE EN SERVICE DE L’OUTIL

• Cet outil doit toujours être exploité, inspecté et
entretenu conformément à toutes les réglementations
(locales, départementales, fédérales et nationales),
applicables aux outils pneumatiques
tenus/commandés à la main.

• Pour la sécurité, les performances optimales et la
durabilité maximale des pièces, cet outil doit être
connecté à une alimentation d’air comprimé de
6,2 bar (620 kPa) maximum à l’entrée, avec un
flexible de 13 mm de diamètre intérieur.

• Couper toujours l’alimentation d’air comprimé et
débrancher le flexible d’alimentation avant
d’installer, déposer ou ajuster tout accessoire sur cet
outil, ou d’entreprendre une opération d’entretien
quelconque sur l’outil.

• Ne pas utiliser des flexibles ou des raccords
endommagés, effilochés ou détériorés.

• En cas de rupture ou d’éclatement du flexible d’air ne
pas s’approcher. Couper le réseau d’air comprimé
avant d’approcher du flexible d’air.

• S’assurer que tous les flexibles et les raccords sont
correctement dimensionnés et bien serrés. Voir Plan
TPD905--1 pour un exemple type d’agencement des
tuyauteries.

• Utiliser toujours de l’air sec et propre à une pression
maximum de 6,2 bar. La poussière, les fumées
corrosives et/ou une humidité excessive peuvent
endommager le moteur d’un outil pneumatique.

• Ne jamais lubrifier les outils avec des liquides
inflammables ou volatiles tels que le kérosène, le gasol
ou le carburant d’aviation.

• Ne retirer aucune étiquette. Remplacer toute étiquette
endommagée.

UTILISATION DE L’OUTIL

• Porter toujours des lunettes de protection pendant
l’utilisation et l’entretien de cet outil.

• Porter toujours une protection acoustique pendant
l’utilisation de cet outil.

• Tenir les mains, les vêtements flous et les cheveux
longs, éloignés de l’extrémité rotative de l’outil.

• Noter la position du levier d’inversion avant de mettre
l’outil en marche de manière à savoir dans quel sens il
va tourner lorsque la commande est actionnée.

• Garder une position équilibrée et ferme. Ne pas se
pencher trop en avant pendant l’utilisation de cet
outil. Anticiper et prendre garde aux changements

NOTE

soudains de mouvement, couples de réaction ou forces
lors du démarrage et de l’exploitation.

• La rotation des accessoires de l’outil peut continuer
pendant un certain temps après le relâchement de la
gâchette.

• Les outils pneumatiques peuvent vibrer pendant
l’exploitation. Les vibrations, les mouvements
répétitifs et les positions inconfortables peuvent
causerdesdouleursdanslesmainsetlesbras.
N’utiliser plus d’outils en cas d’inconfort, de
picotements ou de douleurs. Consulter un médecin
avant de recommencer à utiliser l’outil.

• Utiliser les accessoires recommandés par
Ingersoll-Rand.

• N’utiliser que les douilles et les accessoires pour clés à
chocs. Ne pas utiliser les douilles et accessoires
(chromés) de clés manuelles.

• Lesclésàchocsnesontpasdesappareils
dynamométriques. Les connexions nécessitant un
couple de serrage spécifique doivent être vérifiées
avec un mesureur de couple après avoir été
assemblées avec un clé à chocs.

• Cet outil n’est pas conçu pour fonctionner dans des
atmosphères explosives.

• Cet outil n’est pas isolé contre les chocs électriques.

Evitez toute exposition et respiration des poussières et

•

particules nocives créées par l’emploi de l’outil
pneumatique:

Certaines poussières produites par les opérations
de ponçage, sciage, meulage, perçage et autres
activités de construction contiennent des produits
chimiques qui sont reconnus comme pouvant
causer le cancer, des infirmités de naissance ou
d’autres risques à effets nocifs. Parmi ces
produits chimiques on trouve:

-- le plomb des peintures à base de plomb,

-- les cristaux de silice contenus dans les
briques, le ciment et d’autres produits de
maçonnerie, et

-- l’arsenic et le chrome des bois traités
chimiquement.

Le risque présenté par l’exposition à ces
poussières est fonction de la fréquence et du type
de travail effectué. Pour réduire l’exposition à ces
produits chimiques : travaillez dans une zone
bien aérée, et utilisez les équipements de sécurité
approuvés, tels que les masques à poussière qui
sont spécialement conçus pour filtrer et arrêter
les particules microscopiques.

L’utilisation de rechanges autres que les pièces d’origine Ingersoll--Rand peut causer des ris ques d’insécurité, réduire les
performances de l’outil et augmenter l’entretien, et peut annuler toutes les garanties.

Les réparations ne doivent être effectues que par des réparateurs qualifiés autorisés. Consultez votre Centre de Service
Ingersoll--Rand le plus proche.

Adressez toutes vos communications au Bureau
Ingersoll--Rand ou distributeur le plus proche.

 Ingersoll--Rand Company 2001

Imprimé aux É.U.

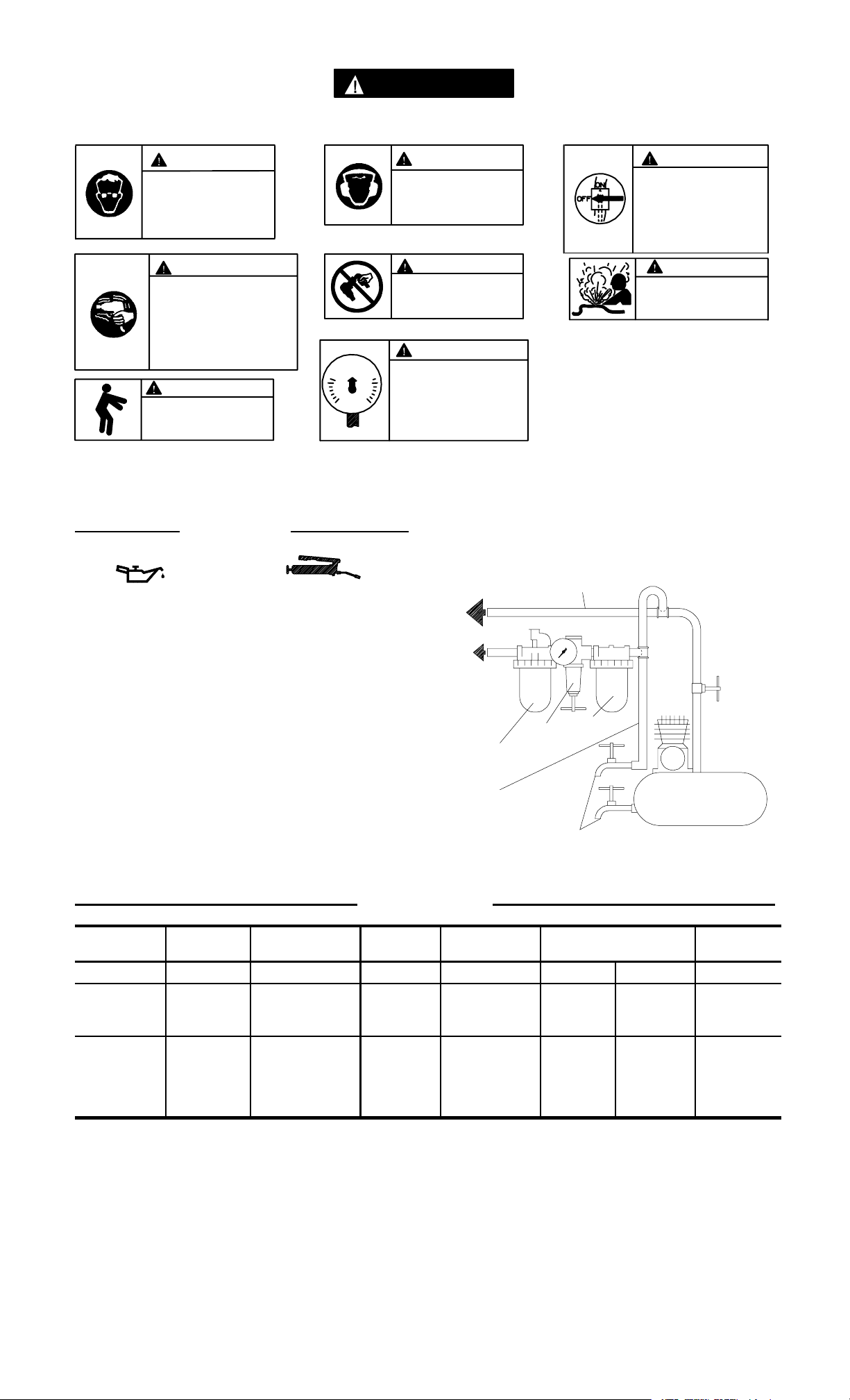

SIGNIFICATION DES ETIQUETTES D’AVERTISSEMENT

Y

A

ATTENTION

LE NON RESPECT DES AVERTISSEMENTS SUIVANTS PEUT CAUSER DES BLESSURES

ATTENTION ATTENTION

Porter toujours des lunettes
de protection pendant
l’utilisation et l’entretien de
cet outil.

ATTENTION

Les outils pneumatiques
peuvent vibrer pendant
l’exploitation. Les vibrations,
les mouvements répétitifs et les
positions inconfortables
peuvent causer des douleurs
dans les mains et les bras.
N’utiliser plus d’outils en cas d’in­confort, de picotements ou
de douleurs. Consulter un
médecin avant de recommencer
à utiliser l’outil.

90 psig

(6.2bar/620kPa)

ATTENTION

Garder une position équilibrée et
ferme. Ne pas se pencher trop
en avant pendant
l’utilisation de cet outil.

MISE EN SERVICE DE L’OUTIL

LUBRIFICATION

Ingersoll--Rand No. 50 Ingersoll--Rand No. 170

Porter toujours une
protection acoustique pen­dant l’utilisation de cet
outil.

ATTENTION

Ne pas transporter l’outil
par son flexible.

ATTENTION

Utiliser de l’air comprimé
à une pression maximum
de 6,2 bar (620 kPa).

VERS LE

RÉSEAU D’AIR

COMPRIMÉ

ATTENTION

Couper toujours l’alimentation
d’air comprimé et débrancher le
flexible d’alimentation avant
d’installer, déposer ou ajuster
tout accessoire sur cet outil, ou
d’entreprendre une opération
d’entretien quelconque sur l’ou­til.

ATTENTION

Ne pas utiliser des flexibles ou
des raccords endommageés,
effilochés ou détériorés.

TU

UTERIE PRINCIPALEAU

MOINS 3 FOIS LA DIMEN-

SION DE L’ADMISSION D’AIR

DE L’OUTIL

Utiliser toujours un lubrificateur avec ces outils.Nous
recommandons l’emploi du filtre--régulateur--lubrificateur
suivant :

International -- No. FRL30--C6--A29
É U -- N o . C 3 1 -- 0 6 -- G 0 0

Toutes les quarante--huit heures de fonctionnement,ou

3

en fonction de l’expérience, injecter environ 4 cm

de
graisse Ingersoll--Rand No. 170 dans le raccord de
graissage (18).

SPÉCIFICATIONS

Modèle Poignée à

levier

Entraînement Coups par

minute

in. ft--lbs (Nm) Pression Puissance m/s

VERS

L’OUTIL

PNEU-

MATIQUE

LUBRIFICATEUR

RÉGULATEUR

LIGNE SECONDAIRE AU

MOINS 2 FOIS LA DIMEN-

SION DE L’ADMISSION

D’AIR DE L’OUTIL

VIDANGER

RÉGULIÈREMENT

Gamme de

couples

recommandée

FILTRE

HNiveau de son

dB (A)

COMPRESSEUR

(Plan TPD905--1)

♦Niveau de

vibration

2

2080 Poignée gâchette

intérieure

875 150--1.200

(204--1.627)

103,8 116,8 8,3

1” carré

2080--6 Poignée gâchette

intérieure

875 150--1.200

(204--1.627)

103,8 116,8 9,8

H Test selon PNEUROP PN8NTC1.2

♦ Testé conformément à ISO8662--7

5

CERTIFICAT DE CONFORMITÉ

Nous

Ingersoll- Rand, Co.

(nom du fournisseur)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(adresse)

déclarons sous notre seule responsabilité que le produit:

Clés à chocs Modèles 2080 et 2080-6

objet de ce certificat, est conforme aux prescriptions des Directives:

98/37/CE

en observant les normes de principe suivantes:

ISO8662-7 PNEUROP PN8NTC1.2

No.Serie:

D. Vose Patrick S. Livingston

Nom et signature des chargés de pouvoir Nom et signature des chargés de pouvoir

Août, 2001

Date Date

(1999 → ) A99H XXXXX →

Août, 2001

NOTE

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS. NE PAS LES DÉTRUIRE.

A la fin de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de les séparer en

fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

6

04576715

Form--Nr. P7430
Ausgabe 3
August, 2001

BETRIEBSHANDBUCH FÜR

KFZ--SCHLAGSCHRAUBER DER BAUREIHE 2080 UND 2080--6

HINWEIS

Schlagschrauber der Baureihe 2080 und 2080--6 werden eingesetzt zum Austauschen von
Federn, bei großen Motorreparaturen zum Entfernen von Traktorbremsbelägen und zur Wartung
von Geländefahrzeugen und landwirtschaftlichen Geräten.
Ingersoll--Rand lehnt jede Haftung für Veränderungen an Werkzeugen ab, die ohne vorherige
Rücksprache mit Ingersoll--Rand vorgenommen werden.

ACHTUNG

NACHFOLGEND WICHTIGE SICHERHEITSHINWEISE.

DIESES HANDBUCH VOR INBETRIEBNAHME DES WERKZEUGES UNBEDINGT LESEN.

DER ARBEITGEBER IST VERPFLICHTET, DIE IN DIESEM HANDBUCH GEGEBENEN

INFORMATIONEN DEM BEDIENER ZUGÄNGLICH ZU MACHEN.

DIE NICHTEINHALTUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.

D

INBETRIEBNAHME DES WERKZEUGES

• Das Werkzeug stets nach den örtlich und landesweit

geltenden Vorschriften für
handgehaltene/handbetriebene Druckluftwerkzeuge
betreiben.

• Zur Erzielung höchster Sicherheit, Leistung und

Haltbarkeit der Teile sollte dieses Werkzeug mit
einem maximalen Luftdruck von 6,2 bar/620 kPa
(90 psig) am Lufteinlaß und einem
Luftzufuhrschlauch 13 mm Innendurchmesser
betrieben werden.

• Vor Wartungsarbeiten und dem Austausch von

Zubehör ist das Werkzeug von der
Druckluftversorgung abzuschalten.

• Keine beschädigten, durchgescheuerten oder

abgenutzten Luftschläuche und Anschlüsse
verwenden.

• Von gelösten, schlagenden Druckluftschläuchen

fernhalten. Vor Annäherung an einen schlagenden
Druckluftschlauch Druckluftversorgung abschalten.

• Darauf achten, daß alle Schläuche und Anschlüsse die

passende Größe haben und korrekt befestigt sind. In
Zeichnung TPD905--1 ist eine typische
Rohrleitungsanordnung abgebildet.

• Stets saubere, trockene Luft verwenden und einen

Luftdruck von 6,2 bar verwenden. Staub, ätzende
Dämpfe und/oder Feuchtigkeit können den Motor
eines Druckluftwerkzeuges beschädigen.

• Die Werkzeuge nicht mit brennbaren oder flüchtigen

Flüssigkeiten wie Kerosin und Diesel schmieren.

• Keine Aufkleber entfernen. Beschädigte Aufkleber

austauschen.

WERKZEUGEINSATZ

• Beim Betreiben oder Warten dieses Werkzeuges stets

Augenschutz tragen.

• Beim Betreiben dieses Werkzeuges stets Gehörschutz

tragen.

• Hände, lose Bekleidungsstücke und lange Haare vom

rotierenden Ende des Werkzeuges fernhalten.

• Vor der Inbetriebnahme auf die Position des

Umsteuerhebels achten, damit bei Betätigen der
Drossel die Drehrichtung schon bekannt ist .

• Auf sichere Körperhaltung achten. Während der

Benutzung des Werkzeuges nicht zu weit nach vorne
lehnen. Bei Anlauf und Betrieb auf Rückschlag achten
und auf plötzliche Änderungen der
Reaktionsdrehmomente und Gegenkräfte vorbereitet
sein.

• Nach dem Loslassen des Drückers kann die Welle des

Werkzeugs noch kurz weiterdrehen.

• Druckluftbetriebene Werkzeuge können während des
Betriebs vibrieren. Vibrationen, häufige gleichförmige
Bewegungen oder unbequeme Positionen können
schädlich für Hände und Arme sein. Bei Unbehagen,
Kribbeln oder Schmerzen das Werkzeug nicht mehr
benutzen. Vor dem erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe aufsuchen.

• Stets von Ingersoll--Rand empfohlenes Zubehör
verwenden.

• Nur Schlagschrauber-- Steckschlüssel und --Zubehör
verwenden. Keine Hand--Steckschlüssel (Chrom) oder

--Zubehör verwenden.

• Schlagschrauber sind keine Drehmomentschrauber.
Verbindungen, die ein bestimmtes Drehmoment
erfordern, müssen nach dem Anziehen mit dem
Schlagschrauber mit Hilfe eines
Drehmomentmeßgerätes überprüft werden.

• Das Werkzeug ist nicht für die Arbeit in explosiven
Atmosphären geeignet.

• Dieses Werkzeug ist nicht gegen elektrischen Schlag
isoliert.

• Vermeiden Sie, sich den Schadstoffen auszusetzen und
die Schadstoffe einzuatmen, die bei Verwendung von
Elektro-- und Druckluftwerkzeugen freigesetzt
werden:

Bei der Nutzung von Maschinen zum Schleifen,
Sägen, Trennschleifen, Bohren und weiteren
Tätigkeiten auf dem Bausektor entstehen Stäube,
die ihrerseits Chemikalien enthalten, die
bekanntermaßen Krebs, Schädigungen der
Nachkommen oder andere Schädigungen des
menschlichen Reproduktionssystems
verursachen. Zu Beispielen für diese Chemikalien
zählen:

-- Blei, freigesetzt aus bleihaltigen
Anstrichstoffen,

-- Kristallines Silikat, abgegeben von Ziegeln
und Zement sowie weiteren Baustoffen und

-- Arsen und Chrom, freigesetzt aus chemisch
behandelten Hölzern.

Die durch solche Aussetzungen bedingten Risiken
für die Gesundheit unterscheiden sich je nach der
Häufigkeit, mit der solche Tätigkeiten
durchgeführt werden. Um die Aussetzung zu
diesen chemischen Stoffen herabzusetzen, sind
folgende Maßnahmen zu ergreifen: Alle Arbeiten
sind in gut belüfteten Bereichen durchzuführen
und bei allen Arbeiten sind zugelassene
persönliche Schutzausrüstungen zu tragen.
Hierzu gehören beispielsweise
Atemschutzmasken, die spezifisch auf das
Herausfiltern mikroskopisch kleiner Partikel
ausgelegt sind.

HINWEIS

Die Verwendung von nicht Original--Ingersoll--Rand--Ersatzteilen kann Sicherheitsrisiken, verringerte Standzeit und
erhöhten Wartungsbedarf nach sich ziehen und alle Garantieleistungen ungültig machen.

Reparaturen sollen nur von geschultem Personal durchgeführt werden. Wenden Sie sich an Ihre nächste
Ingersoll--Rand--Niederlassung oder den autorisierten Fachhandel.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll--Rand-­Niederlassung oder den autorisierten Fachhandel

 Ingersoll--Rand Company 2001

Druck: U.S.A.

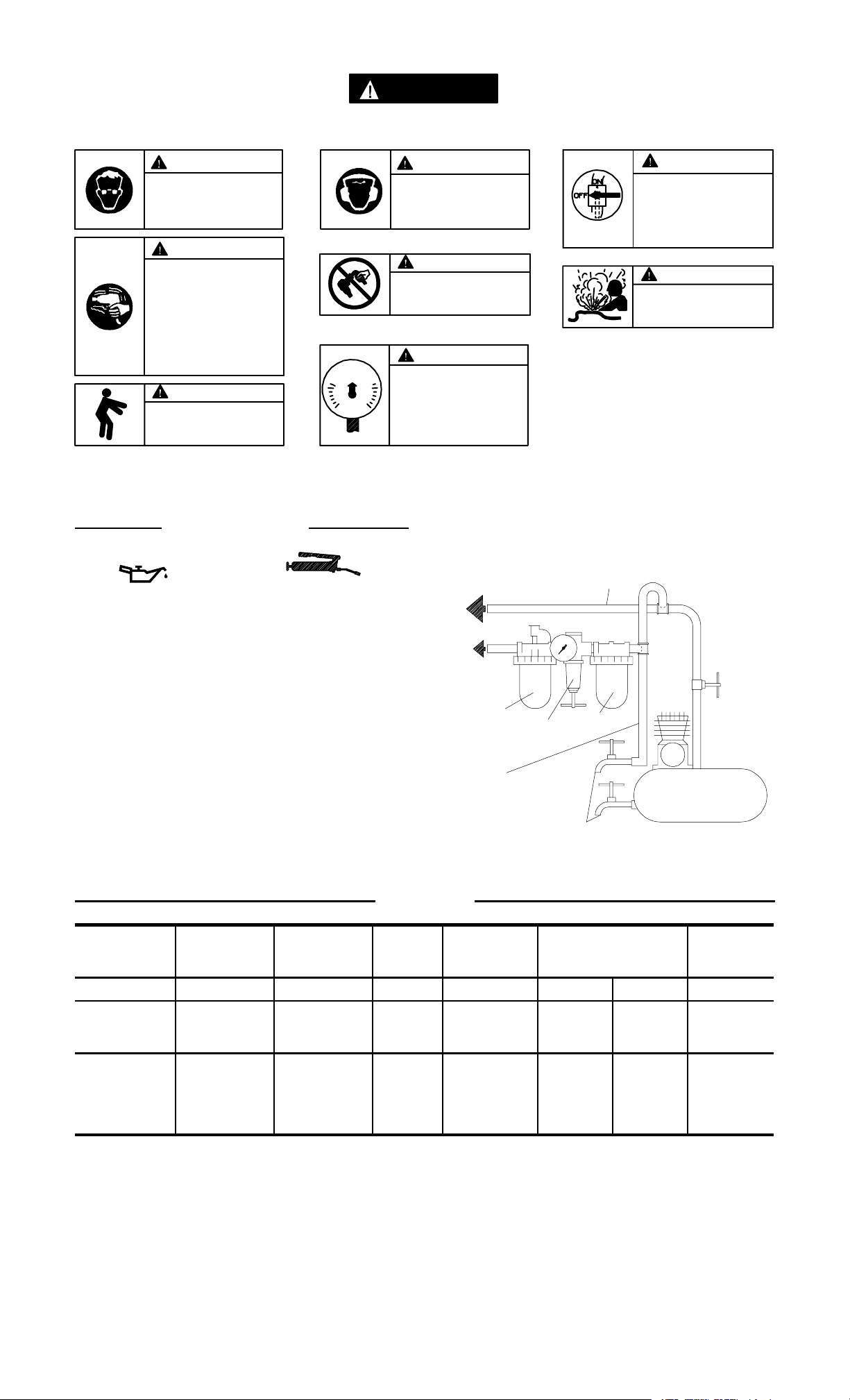

ANWEISUNGEN AUF WARNSCHILDERN

ACHTUNG

DIE NICHTEINHAL TUNG DIESER WARNHINWEISE KANN ZU VERLETZUNGEN FÜHREN.

ACHTUNG

Beim Betreiben oder Warten
dieses Werkzeuges stets
Augenschutz tragen.

ACHTUNG

Druckluftbetriebene Werkzeuge
können während des Betriebs
vibrieren. Vibrationen, häufige
gleichförmige Bewegungen oder
unbequeme Positionen können
schädlich für Hände und Arme
sein. Bei Unbehagen, Kribbeln
oder Schmerzen das Werkzeug
nicht mehr benutzen. Vor dem
erneuten Arbeiten mit dem
Werkzeug ärztliche Hilfe auf­suchen.

ACHTUNG

Während des Betreibens für
festen Halt sorgen und den
Körper nicht zu weit nach vorne
beugen.

INBETRIEBNAHME DES WERKZEUGES

SCHMIERUNG

90 psig

(6.2bar/620kPa)

ACHTUNG

Beim Betreiben dieses
Werkzeuges stets
Gehörschutz tragen.

ACHTUNG

Das Werkzeug nicht am
Schlauch tragen.

ACHTUNG

Mit einem maximalen
Luftdruck von 6,2 bar/620
kPa (90 psig) betreiben.

ZUM
DRUCKLUFT­SYSTEM

ACHTUNG

Vor Wartungsarbeiten oder
dem Austausch von Zubehör
ist das Werkzeug von der
Druckluftversorgung ab­zuschalten.

ACHTUNG

Keine beschädigten,
durchgescheuerten oder
abgenutzten Luftschläuche
und Anschlüsse verwenden.

HAUPTROHRLEITUNG MIT DREIFACHEM
DURCHMESSER DES
LUFTEINLASSES

Ingersoll--Rand Nr. 50 Ingersoll--Rand Nr. 170

Das Werkzeug stets mit einem Leitungsöler verwenden.
Es wird folgende Filter--Regler--Öler--Kombination
empfohlen:

Ingersoll--Rand Modell--Nr. FRL30--C6--A29

Nach jeweils 48 Betriebsstunden oder j e nach Erfahrung

ungefähr 4 ccm Inge rsoll--Rand Fett Nr. 170 in den
Schmiernippel (18) einspritzen.

TECHNISCHE DATEN

Modell Griffart Antrieb Schläge/

Minute

in ft--lbs (Nm) Druck Leistung m/s

2080 Griff 1” Vierkant,

Innendrücker

2080--6 Griff 1” X 6” verl.

Vierkant,

Innendrücker

ZUM
DRUCKLUFT­WERKZEUG

ÖLER

REGLER

NEBENROHRLEITUNG
MIT ZWEIFACHEM
DURCHMESSER DES

LUFTEINLASSES

REGELMÄSSIG
ABLASSEN

Empfohlenes

Arbeits-

drehmoment

875 150--1.200

(204--1.627)

875 150--1.200

(204--1.627)

FILTER

KOMPRESSOR

(Zeichn. TPD905--1)

HSchallpegel

dB (A)

♦Schwin--

gungs--

intensität

103,8 116,8 8,3

103,8 116,8 9,8

2

H Gemäß PNEUROP PN8NtC1.2 geprüft

♦ Nach ISO8662--7

8

KONFORMITÄTSERKLÄRUNG

Wir

Ingersoll- Rand, Co.

(Name des Herstellers)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(Adresse)

erklären hiermit, gemäß unserer alleinigen Verantwortung, daß die Geräte:

KFZ- Schlagschrauber der Baureihe 2080 und 2080- 6

auf die sich diese Erklärung bezieht, den R ichtlinien:

98/37/EG

unter Anlehnung an die folgenden Grundnormen

entsprechen:

ISO8662-7 PNEUROP PN8NTC1.2

Serien--Nr.--Bereich:

D. Vose Patrick S. Livingston

Name und Unterschrift der Bevollmächtigten Name und Unterschrift der Bevollmächtigten

August, 2001

Datum Datum

(1999 → ) A99H XXXXX →

August, 2001

HINWEIS

DIESE ANWEISUNGEN SIND SORGFÄLTIG AUFZUBEWAHREN. NICHT ZERSTÖREN.

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten

getrennt der Wiederverwertung zuzuführen.

9

04576716

Modulo P7430
Edizione 3
Augusti, 2001

ISTRUZIONI PER

CHIAVI AD IMPULSI MODELLI 2080 E 2080--6

AVVISO

Le chiavi ad impulsi 2080 e 2080--6 sono state progettate per impiego in lavori di sostituizione
di balestre, grandi riparazioni di automezzi, rimozione di pastiglie di trattori e manutenzione di
attrezzature agricole e fuori strada.
La Ingersoll--Rand non è responsabile delle modifiche apportate agli attrezzi dai clienti per
adattarli ad applicazioni per le quali la Ingersoll--Rand non sia stata interpellata.

AVVERTENZA

IMPORTANTE INFORMAZIONE DI SICUREZZA ACCLUSA.

LEGGERE IL PRESENTE MANUALE PRIMA DI USARE L’ATTREZZO.

È RESPONSABILITÀ DEL DATORE DI LAVORO DI METTERE

QUEST’INFORMAZIONE NELLE MANI DELL’OPERATORE.

LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE

LESIONI FISICHE.

I

MESSA IN SERVIZIO DELL’ATTREZZO

• Usare, ispezionare e mantenere sempre quest’attrezzo
secondo tutti i regolamenti (locali, statali, federali e
nazionali), che possano essere applicabili agli attrezzi
a mano pneumatici.

• Per sicurezza, massime prestazioni e massima
durabilità delle parti, usare quest’attrezzo ad una
massima pressione d’aria di 90 psig (6,2 bar/
620 kPa) all’ingresso con un flessibile di alimentazione
dell’aria con diametro interno di 1/2” (13 mm).

• Disinserire sempre l’alimentazione aria e staccare il
relativo tubo dall’attrezzo, prima di installare, togliere
o regolare qualsiasi accessorio, oppure prima di
eseguire qualsiasi operazione di manutenzione
dell’attrezzo.

• Non adoperare tubi e raccordi danneggiati, consunti o
deteriorati.

• Porre attenzione ai tubi flessibili che agiscono come
fruste. Chiudere l’aria compressa prima di
avvicinarsi ad un tubo flessibile in movimento.

• Assicurarsi che tutti i tubi ed i raccordi siano delle
corrette dimensioni e saldamente serrati. Consultare
il disegno TPD905--1 per una tipica disposizione dei
tubi.

• Usare sempre aria pulita ed asciutta alla pressione
max di 90 psig. Polvere, fumi corrosivi e/o un eccesso
di umidità possono rovinare il motore di un attrezzo
pneumatico.

• Non lubrificare gli utensili con liquidi infiammabili o
volatili come kerosene, gasolio o combustibile per
aviogetti.

• Non togliere nessuna etichetta. Sostituire eventuali
etichette danneggiate.

COME USARE L’ATTREZZO

• Indossare sempre degli occhiali protettivi quando si
adopera questo attrezzo o se ne esegue la
manutenzione.

• Indossare sempre delle cuffie protettive quando si
adopera questo attrezzo.

• Tenere le mani, gli indumenti sciolti ed i capelli lunghi
distanti dall’estremità battente dell’attrezzo.

• Notare la posizione della leva d’inversione prima di
azionare l’attrezzo in modo da essere consci della
direzione di ruotazione quando si aziona l’immissione.

• Mantenere con il corpo una posizione salda e ben
bilanciata. Non sbilanciarsi durante l’uso di questo

utensile. Fare attenzione e cercare di anticipare
improvvise variazioni di movimento, coppie di
reazione, o forze inaspettate durante l’avviamento e
l’uso di qualsiasi utensile.

• L’accessorio dell’utensile potrebbe continuare a
funzionare brevemente dopo che è stata disinserita
l’immissione.

• Gli attrezzi pneumatici possono vibrare durante l’uso.
Le vibrazioni, i movimenti ripetitivi o le posizioni
scomode possono risultare dannosi per le mani e le
braccia. Interrompere l’uso dell’utensile se si
avvertono sintomi di disagio fisico, formicolio o
dolore. Interpellare un medico prima di riprendere il
lavoro.

• Usare accessori raccomandati dalla Ingersoll--Rand.

• Usare solo boccole ed accessori ad impulso. Non usare

boccole a mano (cromate) o accessori.

• Le chiavi ad impulso non sono chiavi torsiometriche.
Collegamenti che richiedono specifiche coppie devono
essere controllati con un torsiometro l’installazione
con una chiave torsiometrica.

• Questo utensile non è stato progettato per operare in
atmosfere esplosive.

• Questo utensile non è isolato contro le scosse
elettriche.

• Prevenire l’esposizione e la respirazione di polvere e
particelle pericolose dovute all’uso si stumenti
elettrici:

La polvere causata da smerigliatura, segatura,
macinatura, trapanatura e altre attività relative
alla costruzione contiene sostanze chimiche note
come cause di cancro, di menomazioni alla
nascita o di altri danni legati alla riproduzione.
Tali sostanze chimiche sono, ad esempio:

-- vernici a base di piombo,

-- silice cristallina derivante da mattoni e
cemento e altri prodotti per muratura,

-- arsenico e cromo derivanti da legname
trattato chimicamente.

I rischi causati dalle esposizioni variano in base
alla frequenza con cui viene eseguito questo tipo
di lavori. Per ridurre l’esposizione a tali sostanze
chimiche: lavorare in una zona ben ventilata, con
attrezzature di sicurezza approvate come le
maschere per protezione dalla polvere progettate
specificamente per eliminare con il filtro le
particelle microscopiche.

AVVISO

L’uso di ricambi non originali Ingersoll--Rand potrebbe causare condizioni di pericolosità, compromettere le prestazioni
dell’attrezzo ed aumentare la necessità di manutenzione, inoltre potrebbe invalidare tutte le garanzie.

Le riparazioni devono essere effettuate soltanto da personale autorizzato e qualificato. Rivolgersi al più vicino centro di
assistenza tecnica Ingersoll--Rand.

Indirizzare tutte le comunicazioni al più vicino
concessionario od ufficio Ingersoll--Rand.

 Ingersoll--Rand Company 2001

Stampato in U.S.A.

IDENTIFICAZIONE DELLE ETICHETTE DI AVVERTENZA

AVVERTENZA

LA MANCATA OSSERVANZA DELLE SEGUENTI AVVERTENZE PUÒ CAUSARE

LESIONI FISICHE.

AVVERTENZA

Indossare sempre degli
occhiali protettivi quando si
adopera questo attrezzo o se
ne esegue la manutenzione.

AVVERTENZA

Gli attrezzi pneumatici possono
vibrare durate l’uso. Le
vibrazioni, i movimenti ripetitivi
o le posizioni scomode possono
risultare dannosi per le mani e le
braccia. Interrompere l’uso
dell’utensile se si avvertono
sintomi di disagio fisico,
formicolio o dolore. Interpellare
un medico prima di riprendere il
lavoro.

AVVERTENZA

Nell’usare l’attrezzo, mantenere
con il corpo una posizione salda
e ben bilanciata. Non sbilanciarsi
durante l’uso di questo attrezzo.

90 psig

(6.2bar/620kPa)

AVVERTENZA

Indossare sempre delle
cuffie protettive quando si
adopera questo attrezzo.

AVVERTENZA

Non trasportare l’attrezzo
tenendolo per il tubo.

AVVERTENZA

Lavorare con massima
pressione aria di 90 psig
(6,2 bar/620 kPa).

AVVERTENZA

Disinserire sempre
l’alimentazione aria e staccare il
relativo tubo, prima di installare,
togliere o regolare qualsiasi
accessorio, oppure prima di
eseguire qualsiasi operazione di
manutenzione dell’attrezzo.

AVVERTENZA

Non adoperare tubi e raccordi
danneggiati, consunti o
deteriorati.

MESSA IN SERVIZIO DELL’ATTREZZO

LUBRIFICAZIONE

Ingersoll--Rand Nr. 50 Ingersoll--Rand Nr. 170

Con questi attrezzi usare sempre un lubrificatore di linea.
Si raccomanda l’uso del seguente gruppo
filtro--regolatore--lubrificatore:

per gli altri paesi -- Nr . FRL30--C6--A29
per gli USA -- Nr. C31--06--G00

Dopo quarantotto ore di funzionamento, oppure come

suggerito dall’esperienza aquisita, iniettare circa 4 cc di
grasso Ingersoll--Rand Nr. 170 nell’ingrassatore.

SPECIFICA

ALL’IMPIANTO
PNEUMATICO

ALL’UTENSILE
PNEUMATICO

LUBRIFICATORE

DIRAMAZIONE, 2 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE

REGOLATORE

TUBAZIONE
PRINCIPALE, 3 VOLTE
LA DIMENSIONE
DELL’ENTRATA ARIA
DELL’UTENSILE

FILTRO

COMPRESSORE

SVUOTARE
REGOLARMENTE

(il disegno TPD905--1)

Modello Tipo

Attacco Impulsi/

d’impugnatura

poll. ft--lbs (Nm) Pressione Potenza m/s

2080 leva 1” att. qd.,

grilletto

interno

2080--6 leva albero

prolungato da

1” x 6”

e grilletto

interno

H Test in conformità con PNEUROP PN8NTC1.2
♦ Collaudato secondo i criteri ISO8662--7

Gamma di

min.

coppia

consigliata

875 150--1 200

(204--1 627)

875 150--1 200

(204--1 627)

HLivello suono

dB (A)

♦Livello di

vibrazione

103,8 116,8 8,3

103,8 116,8 9,8

2

11

DICHIARAZIONE DI CONFORMITÀ

Noi

Ingersoll- Rand, Co.

(nome del fornitore)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(indirizzo)

dichiariamo sotto la nostra unica responsabilità che il prodotto:

Chiavi ad impulsi modelli 2080 e 2080- 6

a cui si riferisce la presente dichiarazione è conforme alle normative delle direttive:

98/37/CE

secondo i seguenti standard:

ISO8662-7 PNEUROP PN8NTC1.2

Numeri di Serie:

D. Vose Patrick S. Livingston

Nome e firma delle persone autorizzate Nome e firma delle persone autorizzate

Augusti, 2001

Data Data

(1999 → ) A99H XXXXX →

Augusti, 2001

AVVISO

CONSERVARE QUESTE INSTRUZIONI. NON DISTRUGGERLE.

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti secondo i

materiali in modo da poterli riciclare.

12

04576716

Impreso P7430
Edición 3

E

Agosto, 2001

INSTRUCCIONES PARA

LLAVES DE IMPACTO INDUSTRIALES LIGERAS

MODELOS 2080 Y 2080--6

NOTA

Las Llaves de Impacto Modelos 2080 y 2080--6 están diseñadas para usar en la sustitución de
ballestas, grandes reparaciones de motores, el desmontaje de platillo de tractor y
mantenimiento de vehículos todoterreno y maquinaria agrícola.
Ingersoll--Rand no aceptará responsabilidad alguna por la modificación de las herramientas
efectuada por el cliente para las aplicaciones que no hayan sido consultadas con
Ingersoll--Rand.

AVISO

SE ADJUNTA INFORMACIÓN IMPORTANTE DE SEGURIDAD.

LEA ESTE MANUAL ANTES DE USAR LA HERRAMIENTA.

ES RESPONSABILIDAD DE LA EMPRESA ASEGURARSE DE QUE EL OPERARIO

ESTÉ AL TANTO DE LA INFORMACIÓN QUE CONTIENE ESTE MANUAL.

EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR LESIONES.

PARA PONER LA HERRAMIENTA EN
SERVICIO

• Use, inspeccione y mantenga esta herramienta
siempre de acuerdo con todas las normativas (locales,
estatales, federales, nacionales), que apliquen a las
herramientas neumáticas de operación y agarre
manual.

• Para seguridad, máximo rendimiento y vida de
servicio de las piezas, use esta herramienta a una
presión de aire máxima de 90 psig (6,2 bar/
620 kPa) en la admisión de manguera de suministro
de aire con diámetro interno de 13 mm.

• Corte siempre el suministro de aire y desconecte la
manguera de suministro de aire antes de instalar,
desmontar o ajustar cualquier accesorio de esta
herramienta, o antes de realizar cualquier operación
de mantenimiento de la misma.

• No utilice mangueras de aire y accesorios dañados,
desgastados ni deteriorados.

• Manténgase apartado de toda manguera de aire que
esté dando latigazos. Apague el compresor de aire
antes de acercarse a una manguera de aire que esté
dando latigazos.

• Asegúrese de que todas las mangueras y accesorios
sean del tamaño correcto y estén bien apretados. Vea
Esq. TPD905--1 para un típico arreglo de tuberías.

• Use siempre aire limpio y seco a una máxima presión
de 90 psig. El polvo, los gases corrosivos y/o el exceso
de humedad podrían estropear el motor de una
herramienta neumática.

• No lubrique las herramientas con líquidos inflamables
o volátiles tales como queroseno, gasoil o combustible
para motores a reacción.

• No saque ninguna etiqueta. Sustituya toda etiqueta
dañada.

USO DE LA HERRAMIENTA

• Use siempre protección ocular cuando maneje, o
realice operaciones de mantenimiento en esta
herramienta.

• Use siempre protección para los oídos cuando maneje
esta herramienta.

• Mantenga las manos, la ropa suelta y el cabello largo
alejados del extremo giratorio de la herramienta.

• Note la posición de la palanca de inversión antes de
hacer funcionar la herramienta para ser consciente de
su dirección giratoria cuando funcione el
estrangulador.

• Mantenga una postura del cuerpo equilibrada y
firme. No es tire demasiado los brazos al manejar la

herramienta. Anticipe y esté atento a los cambios
repentinos en el movimiento, pares de reacción u otras
fuerzas durante la puesta en marcha y utilización.

• El eje de la herramienta podría seguir girando
brevemente después de haber soltado la palanca de
estrangulación.

• Las herramientas neumáticas pueden vibrar durante
el uso. La vibración, repetición o posiciones
incómodas pueden dañarle los brazos y manos. En
caso de incomodidad, sensación de hormigueo o dolor,
deje de usar la herramienta. Consulte a un médico
antes de volver a usarla otra vez.

• Utilice únicamente los accesorios Ingersoll--Rand
recomendados.

• Utilice únicamente bocas y accesorios para llaves de
impacto. No utilice bocas o accessorios manuales
(cromados).

• Las llaves de impacto no son llaves de par. Las
uniones que requieran pares específicos deberán ser
comprobadas con un torsiómetro después de haberlas
fijado con una llave de impacto.

• Esta herramienta no ha sido diseñada para trabajar
en ambientes explosivos.

• Esta herramienta no está aislada contra descargas
eléctricas.

• Evite respirar el polvo y partículas nocivos que se
producen al utilizar la herramienta, así como
exponerse a ellos:

Ciertos tipos de polvo que se producen al lijar,
serruchar, rectificar o taladrar y durante otras
actividades de la construcción contienen
sustancias químicas que son conocidos como
causantes de cáncer, defectos de nacimiento y
otros daños reproductivos. Algunos ejemplos de
estas sustancias químicas:

-- el plomo de las pinturas con bas e de plomo,

-- la sílice cristalina de ladrillos y hormigón y
otros productos asociados con la albañilería,
y

-- el arsénico y el cromo que produce la madera
sometida a tratamientos químicos.

Elriesgoalapersonaquepresentauna
exposición de este tipo varia en función de la
frecuencia con que se realiza esta clase de
trabajo. Para reducir la exposición a estas
sustancias químicas: trabaje en una zona bien
ventilada y utilice equipo de protección
homologado, por ejemplo una mascarilla
especialmente diseñada para filtrar partículas
microscópicas.

NOTA

El uso de piezas de recambio que no sean las auténticas piezas Ingersoll--Rand podría poner en peligro la seguridad, reducir el
rendimiento de la herramienta y aumentar los cuidados de mantenimiento necesarios, así como invalidar toda garantía.

Las reparacionessólo serán realizadas porpersonal cualificadoy autorizado.Consulte conel centrode servicioIngersoll--Rand
autorizado más próximo.

Toda comunicación se deberá dirigir a la oficina o
al distribuidor Ingersoll--Rand más próximo.

 Ingersoll--Rand Company 2001

Impreso en EE.UU.

ETIQUETAS DE AVISO

AVISO

EL HACER CASO OMISO DE LOS AVISOS SIGUIENTES PODRÍA OCASIONAR LESIONES.

ADVERTENCIA

Usar siempre protección ocular
al manejar o realizar opera­ciones de mantenimiento en
esta herramienta.

ADVERTENCIA

Las herramientas neumáticas
pueden vibrar durante el uso.
La vibración, los movimientos
repetitivos o las posiciones
incómodas podrían dañarle los
brazos y las manos. En caso
de incomodidad, sensación de
hormigueo o dolor, dejar de
usar la herramienta. Consultar
al médico antes de volver a uti­lizarla.

90 psig

(6.2bar/620kPa)

ADVERTENCIA

Mantener una postura del cuerpo
equilibrada y firme. No estirar de­masiado los brazos al manejar la
herramienta.

PARA PONER LA HERRAMIENTA EN SERVICIO

LUBRICACIÓN

Ingersoll--Rand Nº 50 Ingersoll--Rand Nº 170

ADVERTENCIA

Usar siempre protección
para los oídos al manejar
esta herramienta.

ADVERTENCIA

No coger la herramienta
por la manguera para le­vantarla.

ADVERTENCIA

Manejar la herramienta a una
presión de aire máxima de 90
psig (6,2 bar/620 kPa).

AL SISTEMA
NEUMÁTICO

Cortar siempre el suministro
de aire y desconectar la man­guera de suministro de aire
antes de instalar, retirar o ajus­tar cualquier accesorio de esta
herramienta, o antes de reali­zar cualquier operación de
mantenimiento de la misma.

ADVERTENCIA

No utilizar mangueras de aire
y accesorios dañados, des­gastados ni deteriorados.

TUBERÍAS PRINCIPALES 3
VECES EL TAMAÑO DE
ENTRADA DE HERRAMIENTA
NEUMÁTICA

ADVERTENCIA

Utilice siempre un lubricante de aire comprimido con esta
herramienta. Recomendamos la siguiente unidad de
Filtro-- Lubricador--Regulador:

Internacional -- Nº. FRL30--C6--A29
P a r a E E . U U . -- N º . C 3 1 -- 0 6 -- G 0 0

Después de cada cuarenta y ocho horas de
funcionamiento o según indique la experiencia, inyecte

unos 4 cc de Grasa Ingersoll--Rand Nº 170 en el
Engrasador (18).

ESPECIFICACIONES

Modelo Tipo de

Empuñadura

2080 agarre 1” cuadradillo,

2080--6 agarre 1” X 6”

Accionamiento Impactos

por minuto

pulg. ft--lbs

875 150--1.200

gatillo interno

875 150--1.200
cuadradillo
extendido,
gatillo interno

ALA
HERRA-­MIENTA
NEUMÁTICA

LUBRICADOR

REGULADOR

TUBERÍA DE RAMAL
2 VECES EL TAMAÑO
DE ENTRADA DE
HERRAMIENTA
NEUMÁTICA

PURGAR
PERIÓDICAMENTE

Gama de par
recomendada

(Nm)

(204--1.627)

(204--1.627)

FILTRO

COMPRESOR

(Esq. TPD905--1)

HNivel de Sonido

dB (A)

♦Nivel de

Vibraciones

Presión Potencia m/s

103,8 116,8 8,3

103,8 116,8 9,8

2

H Comprobado conforme a la norma PNEUROP PN8NTC1.2

♦ Probado a ISO8662--7

14

DECLARACION DE CONFORMIDAD

Los abajo firmantes

Ingersoll- Rand, Co.

(nombre del proveedor)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(domicilio)

Declaramos que, bajo nuestra responsabilidad exclusiva, el producto:

Llaves De Impacto Industriales Ligeras Modelos 2080 y 2080- 6

a los que se refiere la presente declaración, cumplen con todo lo establecido en las
directivas:

98/37/CE

conforme a los siguientes estándares:

ISO8662-7 PNEUROP PN8NTC1.2

Gama de No. de Serie:

D. Vose Patrick S. Livingston

Nombre y firma de las personas autorizadas Nombre y firma de las personas autorizadas

Agosto, 2001

Fecha Fecha

(1999 → ) A99H XXXXX →

Agosto, 2001

NOTA

GUARDE ESTAS INSTRUCCIONES. NO DESTRUY A.

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

15

04576716

Form P7430
Versie 3

NL

Augustus, 2001

INSTRUCTIES VOOR

TYPEN 2080 EN 2080--6 SLAGMOERSLEUTELS

LET WEL

De Typen 2080 en 2080--6 Slagmoersleutels zijn ontworpen voor gebruik bij de vervanging van veren,
ingrijpend reparatiewerk aan motoren, verwijdering van stootkussens bij tractoren, en onderhoud aan
niet op de openbare weg toegestane voertuigen en landbouwgereedschappen.
Ingersoll--Rand is niet aansprakelijk voor door de klant aangebrachte veranderingen aan de
gereedschappen voor toepassingen waarover met Ingersoll--Rand geen voorafgaand overleg werd
gepleegd.

WAARSCHUWING

BELANGRIJK E VEILIGHEIDSINFORMATIE IS INGESLOTEN.

EERST DIT HANDBOEK LEZEN, DAN HET GEREEDSCHAP BEDIENEN.

HET BEHOORT TOT DE VERANTWOORDELIJKHEID VAN DE WERKGEVER DE

IN DIT HANDBOEK GEGEVEN INFORMA TIE AAN DE GEBRUIKER TER HAND TE STELLEN.

EEN NALATEN DE HIERNAVOLGENDE WAARSCHUWINGEN OP TE

VOLGEN KAN LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.

INGEBRUIKNEMING VAN HET GEREEDSCHAP

• Dit gereedschap altijd bedienen, controleren en
onderhouden in overeenstemming met alle
voorschriften (plaatselijk, staat, federaal en land), die
betrekking hebben op hand--gehouden/hand--bediende
pneumatische gereedschappen.

• Voor veiligheid, topprestatie, en maximale
bestendigheid van de onderdelen dit gereedschap
laten werken bij een maximale luchtdruk van
90 psig (6.2 bar/620 kPa) bij de inlaat met een
luchttoevoerslang, die een inwendige diameter van
1/2” (13 mm) heeft.

• Men dient te allen tijde de luchtinlaat af te sluiten en
de luchttoevoerslang te ontkoppelen voordat enig deel
aan dit gereedschap wordt aangebracht, verwijderd
of afgesteld, of voordat enig onderhoud aan dit
gereedschap mag worden uitgevoerd.

• Geen beschadigde, gerafelde of versleten luchtslangen
of fittingen gebruiken.

• Blijf uit de buurt van zwiepende luchtslangen.
Schakel de perslucht uit alvorens een zwiepende
luchtslang te benaderen.

• Zorg ervoor dat alle slangen en fittingen de juiste
afmetingen hebben en goed zijn vastgemaakt. Zie
tekening TPD905--1 voor een typisch leidingnet.

• Altijd schone, droge lucht gebruiken bij een
maximum luchtdruk van 90 psig. Stof, corroderende
uitwasemingen en/of te grote vochtigheid kan de
motor van een drukluchtgereedschap ruïneren.

• De gereedschappen niet smeren met ontvlambare of
vluchtige vloeistoffen als petroleum, diesel of (straal)
vliegtuigbrandstoffen.

• Geen typeplaatjes verwijderen. Beschadigde
typeplaatjes moeten worden vervangen.

GEBRUIK VAN HET GEREEDSCHAP

• U moet te allen tijde oogbeschermers dragen wanneer
u dit gereedschap bedient of er
onderhoudswerkzaamheden aan uitvoert.

• Altijd oorbeschermers dragen wanneer dit
gereedschap wordt bediend.

• Houd handen, losse kleding of lang haar weg van het
draaiende eind van het gereedschap.

• Voordat het gereedschap in gebruik wordt genomen
eerst op de stand van de omkeerhendel letten zodat u
de draairichting kent wanneer de regelaar wordt
gebruikt.

• Zorg voor gebalanceerde en stevige lichaamshouding.
Niet te ver uitreiken tijdens gebruik van dit
gereedschap. Anticipeer en let op veranderingen in

LET WEL

beweging, reactiekoppels of krachten tijdens starten
en gebruik.

• De as van het gereedschap kan even blijven draaien
nadat de bediening is losgelaten.

• Persluchtgereedschappen kunnen tijdens gebruik
ervan trillen. Trillingen, zich herhalende bewegingen,
of ongemakkelijke houdingen kunnen schadelijk zijn
voor uw handen en armen. Stop met bediening van
enig gereedschap wanneer u ongemak, een tintelend
gevoel of pijn ervaart. Zoek medisch advies alvorens
het werk te hervatten.

• Uitsluitend de door Ingersoll--Rand aanbevolen
bijbehorende hulpstukken gebruiken.

• Uitsluitend moerdoppen voor impactdoppen en
bijbehorende hulpstukken gebruiken. Geen
handmoersleutels (chroom) of bijbehorende
hulpstukken gebruiken.

• Slagmoersleutels zijn geen momentsleutels.
Aansluitingen die een specifiek koppel nodig hebben
moeten, nadat zij met een slagmoersleutels zijn
aangebracht, met een momentsleutel worden
gecontroleerd.

• Dit gereedschap is niet ontworpen om er mee in
explosieve omgevingen te werken.

• Dit gereedschap is niet geïsoleerd tegen elektrische
schokken.

• Voorkom blootstelling aan en inademen van
schadelijke stoffen een deeltjes die vrijkomen bij
gebruik van elektrisch gereedschap:

De stof die veroorzaakt wordt door schuren,
zagen, afslijpen en boren met elektrisch
gereedschap, alsmede andere
constructiewerkzaamheden, bevat chemicaliën
die bekend staan als kankerverwekkend en die
geboorteafwijkingen of andere voor de
voortplanting nadelige gevolgen kunnen hebben.
Enkele van deze chemicaliën zijn:

-- lood uit loodhoudende verf ;

-- kristallijnsilica in baksteen, cement en
andere metselwerkproducten;

-- arsenicum en chroom in met chemicaliën
behandeld timmerhout.

De risicofactor op grond van deze blootstellingen
varieert, afhankelijk van de regelmaat waarmee u
deze werkzaamheden verricht. De blootstelling
aan deze chemicaliën kan als volgt worden
gereduceerd: werk in een goed geventileerde
ruimte en met goedgekeurde
beschermingsmiddelen, zoals stofmaskers die
specifiek ontworpen zijn voor het uitfilteren van
microscopische deeltjes.

Het gebruiken van andere dan originele Ingersoll--Rand onderdelen kan gevaar opleveren voor de veiligheid, en een
verminderingmet zichbrengenvanhet prestatievermogenvan hetgereedschapen eentoenemingvan hetonderhoudervan;het
kan een vervallen van alle garantie--bepalingen tot gevolg hebben.
Reparaties mogen uitsluitend worden uitgevoerd door hiertoe gemachtigd en geschoold personeel. Raadpleeg uw
dichtstbezijnde erkende Ingersoll--Rand Servicenter.

Richt al uw communicatie tot het dichtstbijzijnde
Ingersoll--Rand Kantoor of Wederverkoper.

 Ingersoll--Rand Company 2001

Gedrukt in U.S.A.

LABELS MET WAARSCHUWINGSINSTRUCTIES

(

)

WAARSCHUWING

EEN NALATEN DE HIERNA VOLGENDE WAARSCHUWINGEN OP TE VOLGEN KAN

LICHAMELIJK LETSEL TOT GEVOLG HEBBEN.

WAARSCHUWING

U moet te allen tijde oog-­beschermers dragen wanneer
u dit gereedschap bedient of er
onderhoudswerkzaamheden
aan uitvoert.

WAARSCHUWING

Persluchtgereedscappen kunnen
tijdens gebruik ervan trillen.
Trillingen, zich herhalende
bewegingen, of ongemakkelijke hou­dingen kunnen schadelijk zijn voor
uw handen en armen. Stop met
bediening van enig gereedschap
wanneer u ongemak, een tintelend
gevoel of pijn ervaart. Zoek medisch
advies alvorens werk te hervatten.

WAARSCHUWING

Steeds in een goede houding
staan. Als u het gereed-­schap bedient mag U zich niet
te ver uitstrekken.

90 psig

(6.2bar/620kPa)

WAARSCHUWING

Altijd oorbeschermers
dragen wanneer dit
gereedschap wordt be­diend.

WAARSCHUWING

Het gereedschap niet aan
de slang dragen.

WAARSCHUWING

Bedienen tot een maximum
luchtdruk van 90 psig (6.2
bar/620 kPa),

WAARSCHUWING

Men dient te allen tijde de
luchtinlaat af te sluiten en de
luchttoevoerslang te
ontkoppelen voordat enig deel
aan dit gereedschap wordt
aangebracht, verwijderd of
afgesteld, of voordat enig
onderhoud aan dit gereedschap
mag worden uitgevoerd.

WAARSCHUWING

Geen beschadigde, gerafelde
of versleten luchtslangen of
fittingen gebruiken.

INGEBRUIKNEMING VAN HET GEREEDSCHAP

DE SMERING

Ingersoll--Rand Nr. 50 Ingersoll--Rand Nr. 170

Men moet bij deze gereedschappen steeds een in--lijn
aangesloten drukluchtsmeerinrichting gebruiken.
Wij bevelen u de volgende
Filter--Smeerinrichting--Regeleenheid aan:

Voor Internationaal -- Nr. FRL30--C6--A29
Voor de USA -- Nr. C31--06--G00

Na elke achtenveertig bedrijfsuren, of zoals de praktijk

u dit heeft ge leerd, ongeveer 4 cc Ingersoll--Rand Nr. 170
Vet in de Smeernippel (18) spuiten.

NAAR
LUCHTSYSTEEM

NAAR
DRUKLUCHT-­GEREED-­SCHAP

REGELAAR

SMEERINRICHTING

AFTAKKENDE
LEIDING
2 MAAL AFMETING
VAN INLAAT VOOR
DRUKLUCHT-­GEREEDSCHAP

HOOFDLEIDINGEN
3 MAAL AFMETING
VAN INLAAT
VOOR DRUKLUCHT-­GEREEDSCHAP

FILTER

COMPRESSOR

REGELMATIG
AFTAPPEN

TekeningTPD905--1

Type Soort

Aandrijving Slagen/min Aanbevolen

Hendel

in. ft--lbs (Nm) Deuk Vermogen m/s

2080 greep 1” aandijfvier-

kant, inwendige
trekker

2080--6 greep 1” x 6”

verlengd
aandrijfvierkant ,
inwendige
trekker

H Getest overeenkomstig PNEUROP PN8NTC1.2
♦ Getest volgens ISO8662--7

SPECIFICATIES

koppelbereik

875 150--1.200

(204--1.627)

875 150--1.200

(204--1.627)

HGeluidsniveau

dB (A)

♦Trillings--

niveau

103,8 116,8 8,3

103,8 116,8 9,8

2

17

SCHRIFTELIJKE VERKLARING VAN CONFORMITEIT

Wij

Ingersoll- Rand, Co.

(naam leverancier)

Swan Lane, Hindley Green, Wigan WN2 4EZ U.K.

(adres)

verklaren, onder onze uitsluitende aansprakelijkheid, dat het produkt:

Typen 2080 en 2080- 6 Slagmoersleutels

waarop deze verklaring betrekking heeft overeenkomt met de bepalingen
van directieven:

98/37/EG

overeenkomstig de volgende hoofdstandaards:

ISO8662-7 PNEUROP PN8NTC1.2

Serienummers:

D. Vose Patrick S. Livingston

Naam en handtekening van gemachtigde personen Naam en handtekening van gemachtigde personen

Augustus, 2001

Datum Datum

(1999 → ) A99H XXXXX →

Augustus, 2001

LET WEL

DEZE INSTRUCTIES GOED BEWAREN. NIET VERNIETIGEN.

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te demonteren en

ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen worden.

18

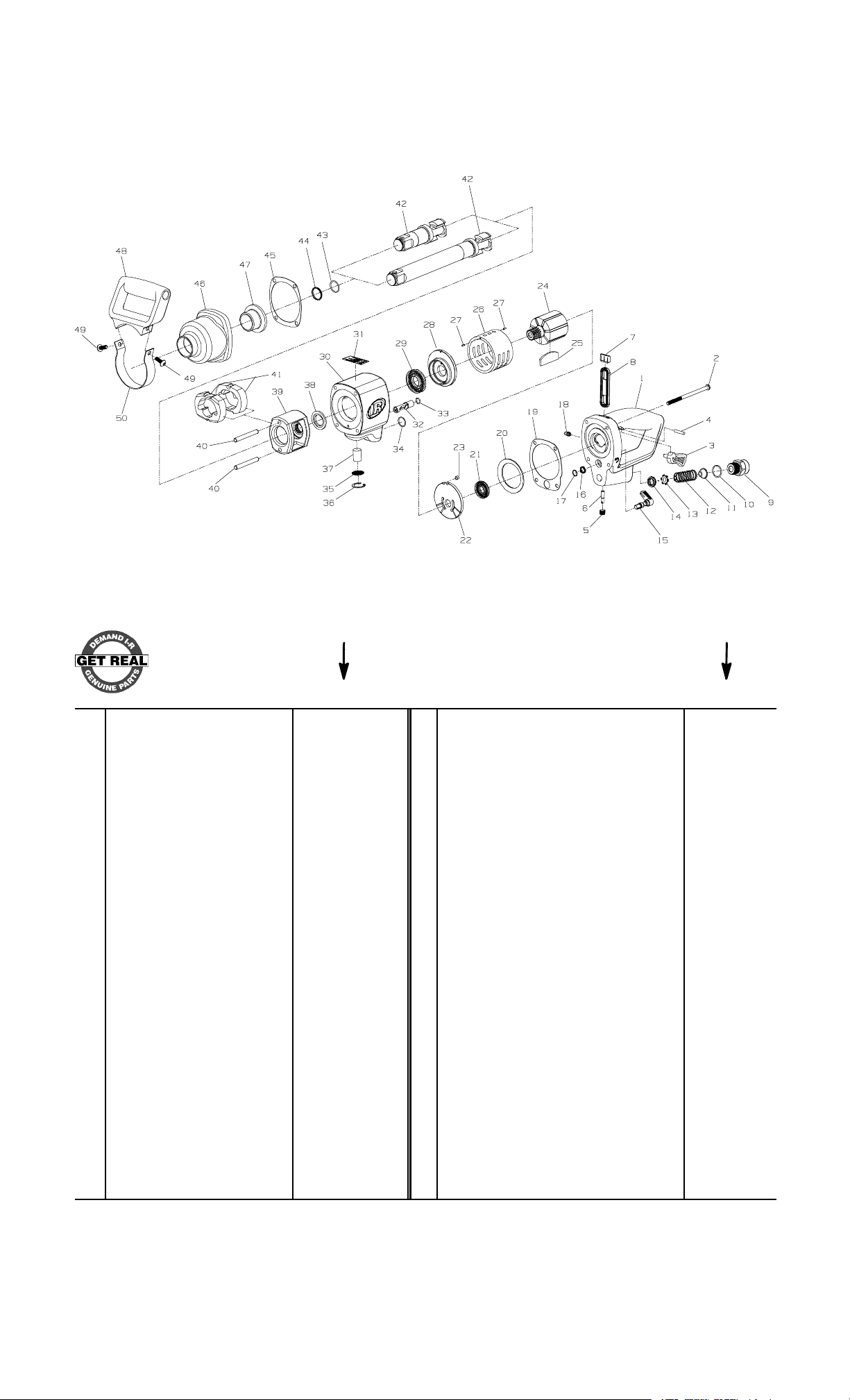

MAINTENANCE INSTRUCTIONS

SECTION D’ENTRETIEN

WARTUNG

SEZIONE DI MANUTENZIONE

INSTRUCCIONES DE MANTENIMIENTO

ONDERHOUD

(TPA1734--1)

PART NUMBER FOR ORDERING

REFERENCE POUR COMMANDE DE LA PIECE

NUMERO DEL PEZZO PER L’ORDINAZIONE

BESTELLNUMMER

SIMBOLO DE LA PIEZA PARA PEDIDOS

BESTELNUMMERS

1 Handle .................. 2080--92 32 ReverseValve ..................... 2161--329

2 HandleBolt(4) ........... 2080--638 33 O--ring ........................... 023446

3 Trigger .................. 2080--93 34 HousingO--ring .................... C321--606

4 TriggerPin ............... 534--265 35 ExhaustCover ..................... 2080--123

5 Plug .................... 2080--34 36 ExhaustCoverSnapRing ............ 3CS5492--28

6 Plunger Pin ............... 2080--120 37 Muffler ........................... 2080--310

7 Cap ..................... 2080--95 38 HammerFrameWasher .............. 2161--706

8 Trigger Plunger ........... 2080--94 39 HammerFrame .................... 2925--703

9 Inlet .................... 2080--465 40 HammerPin(2) .................... 2910--704

10 O--ring .................. R4--210 41 Hammer(2) ....................... 2925--724

11 Screen................... 834--61 42 Anvil

12 Spring ................... 2080--51 for 2080 (standard length) ..... 2080--A726

13 Throttle Valve ............ 2921--302 for 2080--6 (6” extended length) 2080--A826--6

14 Throttle Valve Seat ........ DG230--303 43 SocketRetainerO--ring ........... BBFM--557

15 ReverseLever ............ 2080--658 44 SocketRetainer ................. 910E5--918

16 ReverseLeverSpring ...... 2080--278 45 HammerCaseGasket ............... 2161--36

17 SnapRing................ 2161--28 46 Hammer Case Assembly

18 Grease Fitting ............. R1--188 for 2080 ................... 2161--A727

19 HandleGasket ............ 2161--739 for 2080--6 ................. 2080--A727

20 MotorClampWasher....... 2161--207 47 Hammer Case Bushing

21 RearRotorBearing ........ 4E--510 for 2080 ................... 2161--641

22 RearEndPlate ............ 2161--12 for 2080--6 ................. 2080--641A

23 EndPlateDowel .......... 2920--74 Auxiliary Handle Assembly .......... 2080--A48

24 Rotor ................... 2080--53 48 Auxiliary Handle ................ 2080-- 48

25 Vane Packet (set of 7 Vanes) . 2925--42--7 49 Bolt(2)........................ 2080--49

26 Cylinder ................. 2925--3 50 Strap .......................... 2080--364

27 CylinderDowel(2) ........ JC3350--538 * Tune--up Kit (includes parts 10, 11, 12,

28 FrontEndPlate ........... 2161--11 13, 14, 19, 21, 25, 29, 33, 34, 37, 43,

29 FrontEndBearing ......... 834--24 37,43,44and45) .................. 2080--TK1

30 MotorHousing............ 2925B--A40

31 WarningLabel .......... WAR NI NG - -2 - -9 9

* Not illustrated.

19

Service Centers

Centres d’entretien

Ingersoll-- Rand Niederlassungen

Centri di Assistenza

Centros de Servicio

Service Centra

Ingersoll--Rand Nederland
Produktieweg 10
2382 PB Zoeterwoude
Nederland
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company
510 Hester Drive
White House
TN 37188
USA
Tel: [phone]
Fax: [phone]

Ingersoll--Rand
Sales Company Limited
Chorley New Road
Horwich Bolton
Lancashire BL6 6JN
England
UK
Tel: [phone]
Fax: [phone]

Ingersoll--Rand
Equipements de Production
1 1 1 avenue Roger Salengro
BP 59
F -- 59450 Sin Le Noble
France
Tél: [phone]
Fax: [phone]

Ingersoll--Rand GmbH
Gewerbeallee 17
45478 Mülheim/Ruhr
Deutschland
Tel: [phone]
Fax: [phone]

Ingersoll- -Rand Italiana SpA
Casella Postale 1232
20100 Milano
Italia
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Ibérica
Camino de Rejas 1, 2--18
28820 Coslada (Madrid)
España
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company SA
PO Box 3720
Alrode 1451
South Africa
Tel: [phone]
Fax: [phone]

Ingersoll--Rand
Scandinavian Operations
Kastruplundgade 22, I
DK -- 2770 Kastrup
Danmark
Tlf: (45) 32 526092
Fax: [phone]

Ingersoll--Rand SA
The Alpha Building
Route des Arsenaux 9
CH --1700 Fribourg
Schweiz/Suisse
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company
Kuznetsky Most 21/5
Entrance 3
103698 Moscow
Russia
CIS
Tel: [phone]
Fax: [phone]

Ingersoll--Rand Company
16 Pietro
Ul Stawki 2
00193 Warsaw
Poland
Tel: [phone]
Fax: [phone]
