500 / 700 /1000 / 1250 / 1600 / 2000 IEC
User guide ________________________ 2
Notice d’utilisation ________________ 12
_________________________ 22
2
User guide
To ensure this product is correctly installed and used appropriately, we highly advise you to
read this user guide very carefully.
1. INTR ODUCT I ON
This UPS range is specially designed for multimedia Home Computers and computer
systems in small-sized companies. Its lightweight and compact design is ideal for working
environments where space is limited.
The X1 IEC range is Auto-Regulated to provide balanced output power and offer complete
protection for your connected equipment in the event of power cuts or fluctuations. X1 IEC
will keep your connected equipment powered up for several minutes. This will allow you to
close your program(s) and shut the system down correctly. The main features of the X1 IEC
range are given below.
2. MAIN CHAR A CTER ISTIC S
A highly-reliable microprocessor control
Automatic output voltage regulator (AVR)
Cold start feature if no power supply
Off-mode charging
Automatic restart during AC power recovery
Compact size, light weight
USB communication port (optional for models 700 & 1000 VA and as standard on models
1250, 1600 & 2000 VA)
3. SAFE T Y IN STRUC TIONS – S ecur i ty
Risk of electric shock:
The UPS unit uses potentially hazardous voltages. Do not attempt to disassemble
this equipment as it does not contain accessible components that can be repaired by
users.
All repairs should be performed by qualified technicians only.
The utility power outlet shall be near the equipment and easily accessible. To isolate
the UPS from AC input, remove the plug from the utility power outlet.
The mains outlet that supplies the UPS shall be located near the UPS and shall be
easily accessible.
The UPS has its own internal power supply (battery). There is a risk that output
sockets may still be live after the UPS has been disconnected from the mains power
supply.
Install the UPS in a temperature and humidity-controlled indoor area free of
conductive interference.
It should not be exposed to direct sunlight or sources of heat. Do not cover the
ventilation slots.
Disconnect the UPS from AC power before cleaning with a damp cloth (no cleaning
products).
In an emergency situation, switch the UPS to the “Off” position and disconnect the
unit from the AC power supply.
When the UPS is out of order, please refer to “section 10: trouble shooting” and
call the hot line.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
3
Connected products:
Combined UPS and connected equipment leakage current should not exceed
3,5 mA.
Make sure that the connected load does not exceed UPS capabilities. To ensure
improved backup time and longer battery life, we recommend a load equivalent to 1/3 of
nominal power.
Do not leave any recipients containing liquid on or near the UPS.
Do not plug the UPS input into its own output socket.
Do not plug the UPS into a power strip or surge suppressor.
The UPS has been designed for personal computers. It should not be used with
electrical or electronic equipment with inductive loads such as motors or fluorescent
lights.
Do not connect any household appliances such as microwaves, vacuum cleaners,
hair dryers or life-support systems to the UPS.
Due to excessive consumption, laser printers should not be connected to the UPS.
About batteries:
It is recommended that a qualified technician change the battery.
Do not dispose of the battery in a fire as it may explode.
Do not open or damage the battery. Released electrolyte can be toxic and harmful to
the skin and eyes.
The UPS contains one or two large-capacity batteries. To avoid any danger of electric
shock do not open it/them. If a battery needs servicing or has to be replaced, please
contact the distributor.
Servicing should be performed or supervised by competent personnel who take the
necessary precautions. Keep unauthorized personnel away from batteries.
A battery can present a risk of electric shock and cause short circuits. The following
precautions should be observed by the qualified technician:
Remove watches, rings or other metal objects from hands.
Use tools with insulated handles.
Disconnect the charging source prior to connecting or disconnecting battery
terminals.
When replacing batteries, use the same type and number of sealed lead-
acid batteries.
4. STOR A GE I NSTRU CTION S
The UPS should be stored with its battery fully charged. In the event of long-term storage,
the batteries should be recharged once every 3 months for 24 hours (by plugging the UPS
into the mains power supply and switching “ON”) to avoid any deterioration in battery
performance.
Do not keep or use the UPS in any of the following environments:
Any area with combustible gas, corrosive substance or heavy dust.
Areas with excessively high or low temperature (above 40°C or below 0°C)
and humidity of more than 90%.
Areas exposed to direct sunlight or near sources of heat.
Areas subject to major vibration.
Outside.
In the event of fire in the vicinity, please use dry-powder extinguishers. The use of liquid
extinguishers may present a danger of electric shock.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
4

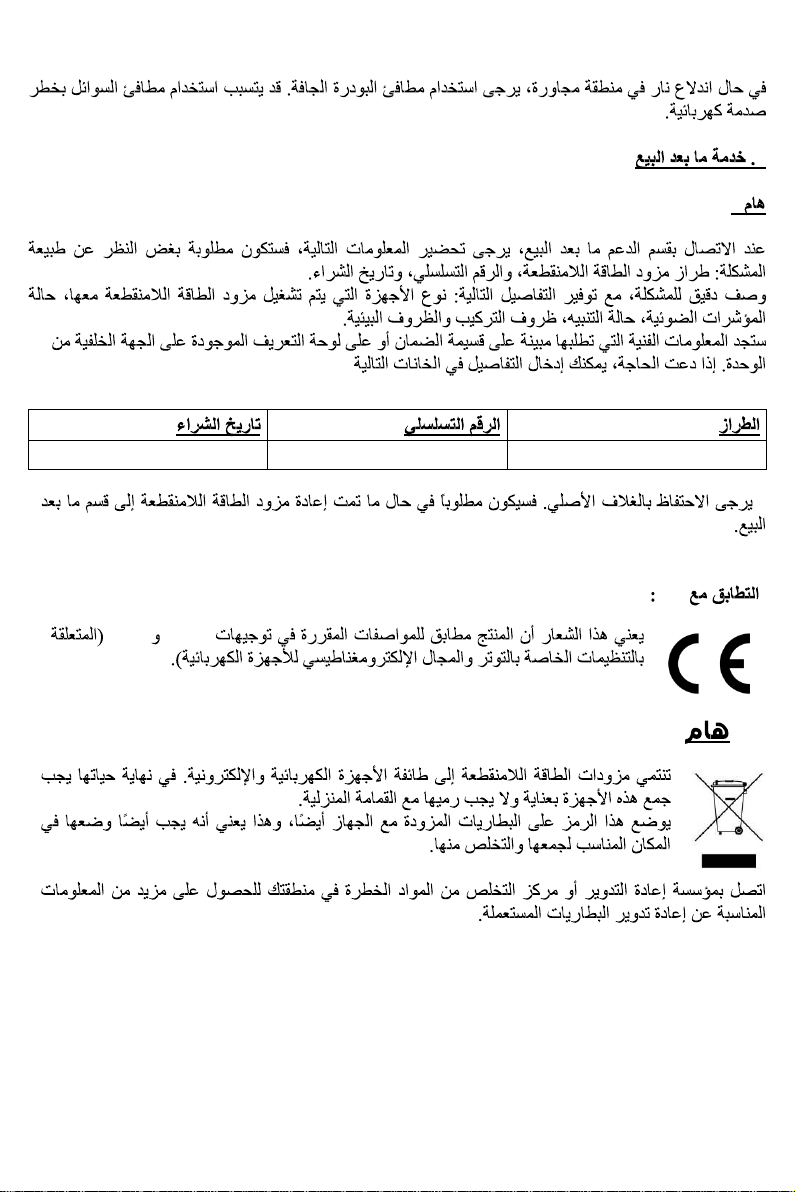

5. AFTE R SAL ES SE RVICE
Model
Serial number
Date of purchase
X1 IEC …
IMPORTANT!
When calling the After-Sales Department, please have the following information ready, it will
be required regardless of the problem: UPS model, serial number and date of purchase.
Please provide an accurate description of the problem with the following details: type of
equipment powered by the UPS, indicator led status, alarm status, installation and
environmental conditions.
You will find the technical information you require on your guarantee or on the identification
plate on the back of the unit. If convenient you may enter the details in the following box.
! Please keep the original packaging. It will be required in the event the UPS is returned to
the After-Sales Department.
CE conformity:
This logo means that this product answers to the EMC and LVD
standards (regarding to the regulation associated with the electric
equipment voltage and the electromagnetic fields).
IMPORTANT
UPS belongs to the electronic and electrical equipment category. At the
end of its useful life it must be disposed of separately and in an
appropriate manner.
This symbol is also affixed to the batteries supplied with this device, which
means they too have to be taken to the appropriate place at the end of
their useful life.
Contact your local recycling or hazardous waste centre for information on proper disposal of
the used battery.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
5

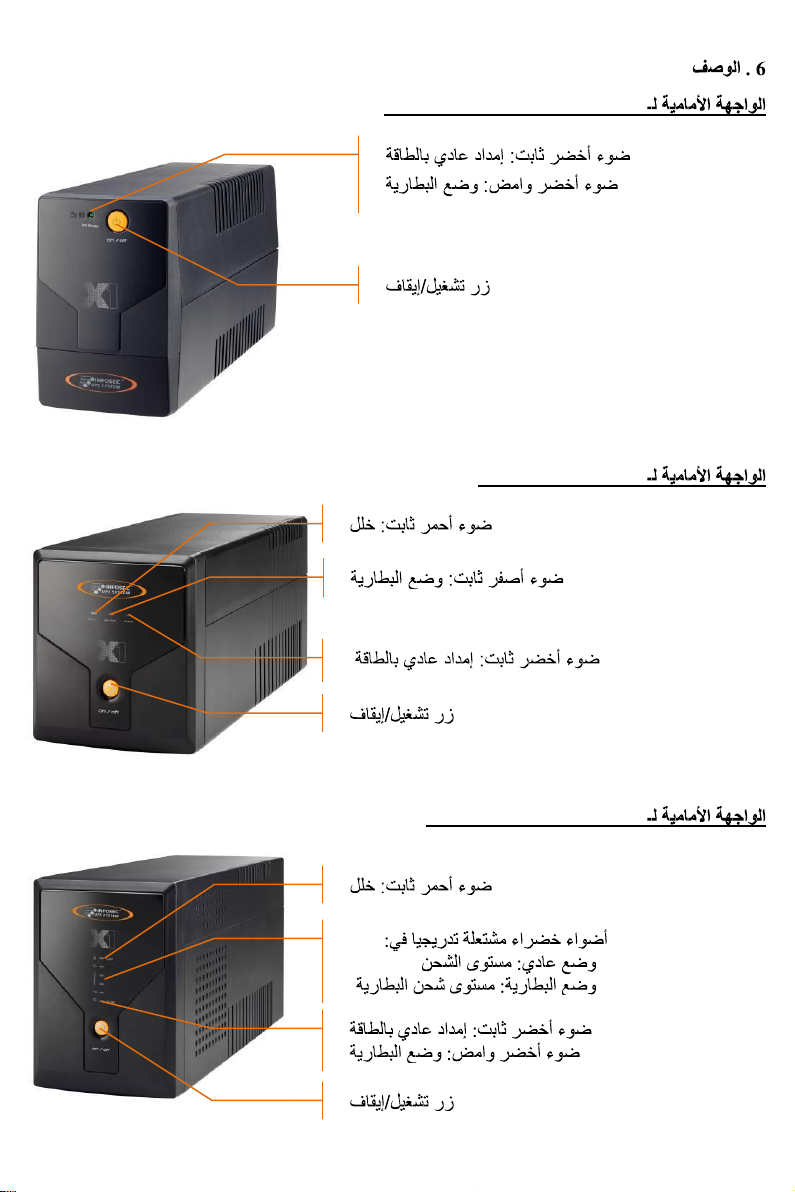

6. DESC R IPTI ON
On/Off Switch
Green lighting: AC mode
Green flashing: Battery mode
On/Off Switch
Red led on: Fault
Yellow flashing: Battery mode
Green lighting: AC mode
On/Off Switch
Red led on: Fault
Gradually lighting green LEDs in:
- AC mode: load level
- Battery mode: battery capacity
Green lighting: AC mode
Green flashing: Battery mode
X1 IEC – 500 /700/ 1000 FRONT PAN E L
X1 IE C – 1250 FRO NT P A NEL
X1 IE C– 1600/2 000 F RONT PANE L
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
6
BAC K PA NEL
Optional USB (models
700 & 1000)
3 protected UPS outlets
Fuse
AC Input Outlet
1 surge protected outlet
USB port
Fuse
AC Input Outlet
USB port
Fuse
AC Input Outlet
3 protected UPS outlets
1 surge protected outlet
4 protected UPS outlets
2 surge protected outlets
X1 IEC – 500 /700/ 1000 REAR PAN E L
X1 IEC – 1250 R EAR PANEL
X1 IEC – 1600 / 2000 REAR PANE L
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
7
7. INST ALLAT I ON A N D OP ERATI ON
1. Checking
When you receive your equipment, open the packaging and check that your UPS has not
been damaged. Packaging includes: UPS unit, 2 IEC output cables for models 500, 700,
1000 & 1250 VA and 3 IEC output cables for models 1600 & 2000 VA, and a user guide.
In the event of damage, please submit a standard claim to the after-sales service
department.
2. Charging the batteries
This unit is shipped from the factory with its internal battery fully charged, however, some
charge may be lost during shipping and the battery should be recharged prior to use. Plug
the unit into an appropriate power supply and allow the UPS to charge fully by leaving it
plugged-in, with no load, for at least 8 hours.
The UPS will automatically recharge its own batteries whenever the switch is in the “ON”
position (“ON LINE” green LED on). You may use the UPS immediately, however the back-
up power capacity may be lower than the nominal value required.
3. Placement & storage conditions
The UPS has been designed to operate in a protected environment, at temperatures
between 0°C and 40°C and at a humidity level ranging between 0% and 90% (no
condensation).
Do not obstruct the ventilation slots. Install the unit in an environment which is free from
dust, chemical vapours and conductors. Moreover, in order to avoid any interference, keep
the UPS at least 20cm away from the CPU (central processing unit).
4. Connection
Check the identification plate at the back of the UPS to make sure that the power supply is
compatible with network voltage and that the device is powerful enough to protect the given
load. Plug the UPS into a 2-pole, earthed outlet (use the original power cable of your
computer or it is recommended to use a 2P+E/CEE22/10A power cable. Then, use IEC
cables to connect computer-related devices to the back of the UPS.
5. On/Off
To turn the UPS unit on, lightly press the power switch. To turn it off, press the power switch
again. Make sure that the power switch is kept in the “ON” position, otherwise the UPS will
be disabled and your equipment unprotected in the event of power failure.
Note: For maintenance purposes, please turn the UPS on before the PC and other loads,
and turn it off after the connected loads are turned off.
6. DC Start
X1 IEC units are equipped with an integrated DC start function. To start the UPS in the
absence of a power supply and with a full battery, simply press the button.
7. Power Saving Function
If no load is connected to the UPS or if a very small load is connected, the UPS will
automatically shut down after 5 minutes.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
8
8. CO M PUTE R INT E RFAC E for X1 700 & 100 0 VA (o ption al U S B)
an d X1 1 250, 160 0 & 20 00 V A (st a ndar d USB )
To prevent an abrupt computer system shutdown, connect a USB cable to your computer.
Then you can install and use the automatic shutdown software (Free download from web
site www.infosec-ups.com )
9. BATT E RY
The battery is the only UPS component which is not in permanent use. It has a useful life of
approximately 3 to 5 years. However, frequent major discharges or exposure to
temperatures over 20 C will shorten its life span. We therefore recommend that users
recharge the battery once every 3 months when the unit is not in use in order to compensate
for natural discharging. UPS backup time will depend on the powered load, as well as the
age and condition of the batteries.
WARNING!
Batteries should always be replaced by qualified technicians. Batteries have a very high
short circuit current: connection errors could cause electric arcs resulting in
serious burns.
10. T ROUB LE SH OOTIN G
Should the UPS fail to function correctly we recommend you perform the following tests
before calling the Hot Line.
Check list:
Is the main switch in the “ON” position?
Is the UPS plugged into the mains power supply?
Does the power supply fall within specified unit values?
Is the UPS overloaded?
Is the battery flat or defective?
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
9
PROBLEM
POSSIBLE CAUSE
SOLUTIONS
No LED display on
front panel.
Low battery.
Charge battery for up to 6 hours.
Faulty battery.
Replace with the same type of
battery.
UPS is not turned on.
Press the power switch again to
turn on the UPS.
Alarm continuously
sounding when
mains is normal.
UPS overload.
Check that the load matches the
UPS capability stipulated in the
specifications.
In the event of
power failure,
backup time is
shortened.
UPS overload.
Remove some non-critical load.
Battery voltage too low.
Charge battery up to 6 hours.
Battery defect due to
high temperature
operating environment,
or improper use of
battery.
Replace with the same type of
battery.
Mains normal but
the unit is on battery
mode
Loose power cord.
Connect the power cord properly.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
10
11 . TEC H NICA L SPE CIFI C ATIO N S
X1 - 500 IEC
X1 - 700 IEC
X1 - 1000 IEC
TECHNOLOGY
Technology
Line Interactive with AVR (microprocessor controlled)
Power
500 VA
700 VA
1000 VA
Output form
Modified Sine wave
Protection
Discharge / overcharge / overload
Power factor
0,5
0,5
0,5
PHYSICAL CHARACTERISTICS
Dimensions HxWxD
(mm)
142 x 101 x 279
Weight kg
3,55
4,2
4,9
Output connectors
4 IEC outlets (3 UPS protected + 1 surge protected)
Optional USB port for models 700 & 1000 VA
INPUT TECHNICAL CHARACTERISTICS
Voltage
110/120 or 220/230/240 VAC
Voltage range
81-145 or 162-290 VAC
Frequency
50/60 Hz (auto sensing)
OUTPUT TECHNICAL CHARACTERISTICS (battery mode)
Voltage
110/120 or 220/230/240 VAC
Voltage regulation
± 10 %
Frequency
50/60 Hz ± 1 Hz
BATTERY
Battery
number & type
12V/4.5AH*1
12V/7AH*1
12V/9AH*1
Backup time
Up to 15 min (depending on connected load)
Recharging time
4-6 hours at 90% after complete discharge
ENVIRONMENT
Ideal Environment
0-40°C, 0-90% of relative humidity (without condensation)
NORMS
Security / Standard
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
11
X1 - 1250 IEC
X1 - 1600 IEC
X1 - 2000 IEC
TECHNOLOGY
Technology
Line Interactive with AVR (microprocessor controlled)
Power
1250 VA
1600 VA
2000 VA
Output form
Modified Sine wave
Protection
Discharge / overcharge / overload
Power factor
0,5
0,56
0,6
PHYSICAL CHARACTERISTICS
Dimensions HxWxD
(mm)
350 x 146 x 160
397 x 146 x 205
Weight kg
8,0
11,1
11,5
Output connectors
4 IEC outlets
(3 UPS
protected + 1
surge protected)
USB port
6 IEC outlets (4 UPS protected + 2
surge protected)
USB port
INPUT TECHNICAL CHARACTERISTICS
Voltage
110/120 VAC or 220/230/240 VAC
Voltage range
81-145 VAC or 162-290 VAC
Frequency
50/60 Hz (auto sensing)
OUTPUT TECHNICAL CHARACTERISTICS (battery mode)
Voltage
110/120 VAC or 220/230/240 VAC
Voltage regulation
± 10 %
Frequency
50 or 60 Hz ± 1 Hz
BATTERY
Battery
number & type
12V7AH x 2
12V / 9Ah x 2
12V / 9Ah x 2
Backup time
6 - 20 min. depending on connected load
Recharging time
4-6 hours at 90% after complete discharge
ENVIRONMENT
Ideal Environment
0-40°C, 0-90% of relative humidity (without condensation)
NORMS
Security / Standard
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
12
Notice d’utilisation
Afin d’assurer une installation correcte et une utilisation appropriée de ce produit, nous vous
conseillons de lire attentivement cette notice.
1. INTR ODUCT I ON
Cette gamme d’onduleurs a été spécialement conçue pour la protection de votre
informatique personnelle. Son faible poids ainsi que son design compact permettent de
l’intégrer facilement dans un environnement à espace restreint.
La gamme X1 IEC fournit un courant de sortie stabilisé grâce à son Auto Régulation et offre
ainsi une protection complète à vos équipements connectés aussi bien en cas de variation
du courant que de coupure ou microcoupure.
En cas de défaut de l’alimentation X1 IEC garantit l’alimentation de votre équipement
connecté pendant plusieurs minutes vous permettant ainsi de sauvegarder vos données, de
sortir du programme et de fermer correctement votre système informatique. Les principales
fonctions de la gamme X1 IEC sont détaillées ci-après.
2. CARA T ERIS T IQUE S PRI NCIP ALES
Contrôlé par microprocesseur pour garantir une haute fiabilité
Equipé de l’AVR (régulation automatique de tension)
Démarrage à froid
Fonction économie d’énergie
Redémarrage automatique au retour secteur
Faible encombrement, faible poids
Port USB (en option sur les modèles 700 & 1000 VA et en standard sur les modèles 1250,
1600 & 2000 VA)
3. INST R UCTI ONS D E SEC URIT E
Risque de choc électrique :
Des tensions dangereuses existent à l’intérieur de l’onduleur. Ne pas démonter cet
appareil. Celui-ci ne contient pas de composants accessibles pour son dépannage par
l’utilisateur excepté le remplacement du fusible.
Toutes les opérations de maintenance doivent être effectuées par un personnel
qualifié.
L’équipement doit être placé près de la prise de courant et celle-ci doit être facilement
accessible. Pour désactiver complètement l’onduleur, débrancher le câble
d’alimentation de l’appareil de la prise de courant.
L’onduleur a sa propre source d’énergie (batterie). Les prises de sortie peuvent être
sous tension même lorsque l’onduleur n’est plus alimenté par le courant du secteur.
Ne pas installer l’onduleur en milieu trop chaud ou trop humide.
Ne pas l’exposer aux rayonnements solaires ou à toute autre source de chaleur. Ne
pas couvrir les grilles de ventilation.
Débrancher l’onduleur avant de le nettoyer. Ne pas utiliser de détergent liquide ou
aérosol. Utiliser uniquement un chiffon légèrement humide.
En cas d’urgence, mettre l’interrupteur de tension sur “OFF”, puis débrancher le câble
d’alimentation de la prise de courant afin de désactiver complètement l’onduleur.
Lorsque l’onduleur est en panne, se référer à la section 10: «Dépannage» puis
contactez le Service Après Vente.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
13
Produits connectés:
La somme du courant de fuite de l’onduleur et de l’équipement connecté ne doit pas
excéder 3,5 mA.
S’assurer que la charge alimentée n’est pas supérieure à la capacité de l’onduleur:
afin d’assurer une plus grande autonomie et une plus longue durée de vie des batteries,
nous recommandons une charge égale au 1/3 de la puissance nominale des prises.
Ne pas laisser de récipient ouvert contenant un liquide sur ou près de l’onduleur.
Ne pas raccorder l’entrée de l’onduleur avec sa sortie.
Ne pas connecter une multiprise ou un parasurtenseur à l’onduleur.
Cet onduleur a été conçu pour alimenter des ordinateurs: il n’est pas adapter pour
alimenter des équipements électroniques avec des charges inductives telles que des
moteurs ou des lampes fluorescentes, ni des charges résistives.
Ne pas connecter l’onduleur à des éléments non informatiques tels que du matériel
médical d’entretien artificiel pour la vie, four micro-onde, aspirateur, sèche-cheveux…
Pour des raisons de consommation excessive d’énergie, ne pas raccorder une
imprimante laser.
A propos des batteries:
Il est recommandé de faire appel à un personnel qualifié pour remplacer la batterie.
Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser.
Ne pas ouvrir ou endommager la batterie: les produits qu’elle contient peuvent être
toxiques pour vos yeux ou votre peau.
L’onduleur contient une/deux batteries de grande capacité. Il est donc conseillé de
ne pas ouvrir ce compartiment pour éviter tout risque de choc électrique. Si une révision
ou un remplacement de la batterie est nécessaire, merci de contacter directement le
distributeur.
La révision des batteries doit être effectuée par un personnel qualifié ayant une
parfaite connaissance des précautions de sécurité.
Une batterie peut causer un choc électrique ou un intense court-circuit. Les
précautions suivantes doivent être observées par le technicien lors de l’intervention:
Retirer montres, bagues….
Utiliser des outils à poignées isolées.
Débrancher l’onduleur du secteur avant toute intervention.
Pour remplacer les batteries, utiliser le même nombre et le même type de
4. INST R UCTI ONS D E STO CKAGE
L’onduleur doit être stocké avec une batterie totalement rechargée. En cas de non-utilisation
prolongée, les batteries de l’onduleur devraient être rechargées tous les 3 mois (simplement
en branchant l’onduleur sur le secteur pendant 24 heures et en le mettant sous tension).
Il est recommandé d’installer et d’utiliser l’onduleur dans un environnement adapté suivant
les recommandations suivantes :
En cas d’incendie, merci d’utiliser un extincteur à poudre sèche pour éviter tout danger de
choc électrique.
batterie.
L’endroit doit être ventilé et exempt de poussière, de vapeurs chimiques et
de contaminants conducteurs.
La température de stockage doit impérativement être inférieure à 40°C et
supérieure à 0°C.
Le taux d’humidité doit être faible et ne pas dépasser 90%.
Eviter toute exposition directe aux rayonnements solaires ou à toute autre
source de chaleur.
L’onduleur ne doit être utilisé qu’en intérieur
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
14
5. SERVI CE A P RES - VENT E
Modèle
Numéro de série
Date d’achat
X1 IEC …
IMPORTANT !
Lors d’un l’appel au Service Après Vente, nous vous recommandons de transmettre les
informations suivantes qui vous seront dans tous les cas demandées : le modèle de
l’onduleur, le numéro de série, la date d’achat et le type de matériel alimenté par l’onduleur,
ainsi qu’une description précise du problème comprenant : état des voyants, état de
l’alarme, conditions d’installations et d’environnement.
Ces renseignements sont notés sur le bon de garantie ou inscrits sur la plaque signalétique
à l’arrière de l’appareil. Vous pouvez également les reporter dans le cadre ci-dessous.
! Veuillez conserver l’emballage d’origine, il sera indispensable pour un éventuel retour de
votre onduleur en nos locaux.
Conformité CE :
Ce logo signifie que ce produit est conforme aux exigences imposées par
les directives LVD et EMC (relatives aux réglementations associées à la
sécurité basse tension et à la compatibilité électromagnétique).
IMPORTANT
Les onduleurs appartiennent à la catégorie des équipements électriques et
électroniques. En fin de vie, ces produits doivent faire l’objet d’une collecte
sélective et ne pas être jetés avec les ordures ménagères.
Ce symbole est aussi apposé sur les batteries fournies avec cet appareil, ce
qui signifie qu’elles doivent également être remises à un point de collecte
approprié.
Prenez contact avec le système de recyclage ou centre de déchets dangereux local pour
obtenir l’information adéquate sur le recyclage de la batterie usagée.
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
15
6. DESC R IPTI ON
Bouton marche/arrêt
Voyant vert allumé : AC Mode
Voyant vert clignotant : mode batterie
Bouton marche/arrêt
Voyant rouge allumé : Défaut
Voyant jaune clignotant : Mode batterie
Voyant vert allumé: alimentation normale
Bouton marche/arrêt
Voyant rouge allumé: Défaut
Voyants verts s’allumant progressivement en :
- Mode normal : niveau de charge
- Mode batterie : niveau de charge de la batterie
Voyant vert allumé: alimentation normale
Voyant vert clignotant: mode batterie
FAC E AV ANT DU X1 IE C – 5 00/7 00/10 00
FAC E AV ANT DU X1 IE C – 1 250
FAC E AV ANT DU X1 IE C– 160 0/200 0
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
16
FAC E AR RIERE DU X 1 IEC – 5 00/70 0/10 0 0
Port USB
Fusible
Prise d’alimentation
Port USB
Fusible
Prise d’alimentation
3 prises secourues
1 prise protégée (parafoudre)
4 prises secourues
2 prises protégées (parafoudre)
Port USB optionnel
3 prises secourues
Fusible
Prise d’alimentation
1 prise protégée (parafoudre)
FAC E AR RIERE DU X 1 IEC – 1 250
FAC E AR RIERE X1 I EC – 1600/2 000
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
17
7. INST ALLAT I ON E T MIS E EN SERVI CE
1. Contrôle
Dès réception du matériel, ouvrir l’emballage et vérifier le parfait état de l’onduleur. Le
packaging contient : 1 onduleur, 2 câbles de sortie CEI pour les modèles 500, 700, 1000 &
1250 et 3 câbles de sortie CEI pour les modèles 1600 & 2000, et un manuel d’utilisation.
En cas de problème, veuillez contacter le Service Après Vente.
2. Chargement des batteries
Cet onduleur est expédié au départ de l’usine avec les batteries internes entièrement
chargées. Toutefois, une perte de charge étant possible durant le transport, il conviendra de
les recharger. Les batteries atteindront leur efficacité maximum après environ 8 heures de
charge.
L’onduleur recharge automatiquement ses batteries dès qu’il est sous tension et que
l’interrupteur est en position « marche » (le voyant vert est allumé). Vous pouvez utiliser
l’onduleur immédiatement sachant que le temps d’autonomie peut être inférieur à la valeur
nominale (selon charge connectée).
3. Lieu et installation
L’onduleur est conçu pour une installation en environnement protégé à une température
comprise entre 0°C et 40°C et un taux d’humidité compris entre 0% et 90% sans
condensation.
Ne pas obstruer les grilles de ventilation. Installer l’appareil dans un endroit exempt de
poussière, de vapeurs chimiques et de contaminants conducteurs.
Par ailleurs, afin d’éviter toute perturbation électromagnétique, éloigner l’onduleur d’au
moins 20 cm de l’unité centrale et du moniteur.
4. Connexion
Vérifier, sur la plaque signalétique au dos de l’onduleur, que la tension d’alimentation est
compatible avec celle du réseau et que la puissance de l’appareil est suffisante pour
l’alimentation de la charge à protéger. Brancher le cordon d’alimentation (utiliser celui de
l’ordinateur ou il est recommandé d’utiliser un cordon secteur 2P+T/CE22/10A) sur une prise
de courant secteur, puis utiliser un câble de sortie CEI pour connecter les périphériques
informatiques aux prises secourues de l’onduleur.
5. Marche / Arrêt
Pour mettre en route l’onduleur, appuyer sur le bouton poussoir (interrupteur) en le
maintenant légèrement enfoncé. Pour éteindre l’onduleur appuyer de nouveau sur le bouton
poussoir. Assurez-vous que le bouton marche/arrêt est bien en position “ON” pour que la
protection de votre matériel soit effective en cas de défaut d’alimentation.
Note: Il est recommandé d’allumer l’onduleur avant d’allumer votre PC et autres
périphériques.
6. Démarrage à froid
L’onduleur X1 IEC est équipé d’une fonction démarrage DC. Pour démarrer l’onduleur en
l’absence de courant et avec la batterie à pleine charge, appuyer sur le bouton poussoir.
7. Fonction économie d’énergie
Si aucune charge n’est connectée ou une très petite charge est connectée à l’onduleur,
celui-ci s’éteint automatiquement après 5 minutes.
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
18
8. INT ERFAC E O RDINA T EUR po ur X 1 I EC 700 & 10 00 VA (U S B e n
op t ion) et 1 2 50, 1600 & 20 00 VA (USB en s tand a rd)
Pour éviter l’extinction brutale de votre ordinateur, connecter un câble USB à votre
ordinateur. Vous pouvez ensuite installer et utiliser le logiciel de fermeture automatique
(téléchargement gratuit sur www.infosec.fr).
9. BATT E RIE
La batterie est la seule partie occasionnellement utilisée dans l’onduleur. Sa durée de vie
est de l’ordre de 3 à 5 ans. Par contre, de fréquentes décharges profondes et une
température supérieure à 20° C réduisent cette durée de vie. Il est recommandé de
recharger la batterie tous les 3 mois en cas de non utilisation de l’onduleur pour compenser
l’autodécharge. L’autonomie de l’onduleur dépend de la charge alimentée, de l’âge et de
l’état de charge des batteries.
ATTENTION !
Seul un technicien qualifié peut remplacer les batteries. Les batteries ont un courant de
court-circuit très élevé : une erreur de branchement peut provoquer un arc
électrique et causer de graves brûlures.
10. DEPAN NAGE
Dans le cas où l’onduleur ne fonctionnerait pas correctement, nous vous recommandons
d’effectuer les tests suivants avant d’appeler le Service Après Vente.
Vérifier que :
L’interrupteur est en position « marche » (ON)?
L’onduleur est-il raccordé à une prise de courant sous tension (2P+T)?
La tension d’alimentation est-elle comprise dans les valeurs spécifiées ?
Le fusible d’alimentation est grillé?
L’onduleur est en surcharge ?
La batterie est complètement déchargée ou défectueuse ?
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
19
PROBLEME
CAUSE POSSIBLE
SOLUTIONS
Les LEDs sont
éteintes.
Batterie déchargée
Mettre la batterie en charge
pendant 6 heures.
Batterie défectueuse
Remplacer par une batterie de
même type
L’interrupteur n’a pas été
bien enfoncé
Appuyer sur le bouton marche/arrêt
Alarme sonore
déclenchée en
continu alors que
l’alimentation
secteur est normale
Onduleur surchargé
Vérifier que la charge branchée
correspond à la capacité de
l’onduleur. Retirer les éléments de
charge non indispensable puis
redémarrer l’onduleur.
En cas de panne
de secteur, temps
de sauvegarde
réduit
L’onduleur est surchargé
ou l’équipement
connecté
est défectueux
Retirer les charges non
indispensables
Les batteries sont
déchargées
Mettre la batterie en charge
pendant 6 heures.
Les batteries ne sont
pas capables de
supporter une charge
maximum, elles sont trop
usées
Remplacer par une batterie de
même type
Le secteur est
normal mais
l’onduleur est en
mode batterie
Le câble d’alimentation
est mal branché
Reconnecter le câble d’alimentation
correctement
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
20
11 . SPE C IFIC ATION S TE C HNIQ UES
X1 - 500 IEC
X1 - 700 IEC
X1 - 1000 IEC
TECHNOLOGIE
Technologie
Line Interactive avec régulation de tension
Puissance
500 VA
700 VA
1000 VA
Forme d’onde
Pseudo Sinusoïdale
Protection
Décharge / Surcharge / Surtension
Facteur de puissance
0,5
0,5
0,5
CARACTERISTIQUES PHYSIQUES
Dimensions PxLxH
(mm)
279 x 101 x 142
Poids kg
3,55
4,2
4,9
Connecteurs de sortie
4 prises CEI (3 secourues + 1 protégée)
Port USB optionnel sur modèles 700 & 1000 VA
CARACTERISTIQUES TECHNIQUES EN ENTREE
Tension
110/120 ou 220/230/240 VAC
Plage de tension
81-145 ou 162-290 VAC
Fréquence
50/60 Hz (auto détection)
CARACTERISTIQUES TECHNIQUES EN SORTIE (mode batterie)
Tension
110/120 ou 220/230/240 VAC
Plage de tension
± 10 %
Fréquence
50/60 Hz ± 1 Hz
BATTERIE
Batterie (Nbre & type)
12V/4.5AH x 1
12V/7AH x 1
12V/9AH x 1
Autonomie
Jusqu’à 15 mn selon la charge connectée
Temps de recharge
4-6 heures à 90% après décharge complète
ENVIRONNEMENT
Environnement idéal
0-40°C, 0-90% d’humidité relative (sans condensation)
NORMES
Sécurité/Standard
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
21
X1 - 1250 IEC
X1 - 1600 IEC
X1 - 2000 IEC
TECHNOLOGIE
Technologie
Line Interactive avec régulation de tension
Puissance
1250 VA
1600 VA
2000 VA
Forme d’onde
Pseudo Sinusoïdale
Protection
Décharge / Surcharge / Surtension
Facteur de puissance
0,5
0,56
0,6
CARACTERISTIQUES PHYSIQUES
Dimensions PxLxH
(mm)
350 x 146 x 160
397 x 146 x 205
Poids kg
8,0
11,1
11,5
Connecteurs de sortie
4 prises CEI (3
secourues + 1
protégée)
Port USB
6 prises CEI (4 secourues + 2
protégées)
Port USB
CARACTERISTIQUES TECHNIQUES EN ENTREE
Tension
110/120 VAC ou 220/230/240 VAC
Plage de tension
81-145 VAC ou 162-290 VAC
Fréquence
50 ou 60 Hz (auto détection)
CARACTERISTIQUES TECHNIQUES EN SORTIE (mode batterie)
Tension
110/120 VAC ou 220/230/240 VAC
Plage de tension
± 10 %
Fréquence
50 ou 60 Hz ± 1 Hz
BATTERIE
Batterie (Nbre & type)
12V7AH x 2
12V / 9Ah x 2
12V / 9Ah x 2
Autonomie
6 - 20 min. selon la charge connectée
Temps de recharge
4-6 heures à 90% après décharge complète
ENVIRONNEMENT
Environnement idéal
0-40°C, 0-90% d’humidité relative (sans condensation)
NORMES
Sécurité/Standard
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
22
.
1
X1 IEC
X1 IEC
X1 IEC
2
(AVR)
USBVAVA
3-
:
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
23
:
:
:
4
:
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
24
X1 IEC …
5
!!
.
!
CE
EMCLVD
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
25
-
-
50 0 /700 / 1000 –X1 IEC
12 5 0 –X1 IEC
00 / 200016 –X1 IEC
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
26
500 /700 / 1000 –X1 IEC
USB
USB
USB
125 0 –X1 IEC
00 / 200016 –X1 IEC
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
27
7
1
:IEC
IEC
2
3
(CPU
4
2P+T/CE22/10AIEC
5
6
X1 IEC
7
X1 IEC
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
28
8X1 IEC 7001000 VAUSB125000162000 VA
USB
USB
infosec.fr
!
:
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
29
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
30
1
X1 - 500 IEC
X1 - 700 IEC
X1 - 1000 IEC
500
700
0.5
0.5
0.5
x x
x 101 x
4 IEC3
USB700VA 1000
220/230/240 VAC 110/120 VAC
162-290 VAC 81-145 VAC
50
220/230/240 VAC 110/120 VAC
± 10 %
50 ±
12V/4.5AH*1 12V/ AH*1
12V/9AH*
15-5
-
--
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
31
X1 - 1250 IEC
X1 - 1600 IEC
X1 - 2000 IEC
1250
1600
200
0.5
0.56
0.6
x x
350 x 146 x 160
397 x 146 x 205
8,0
11,1
11,5
IEC
USB
IEC
USB
220/230/240 VAC 110/120 VAC
162-290 VAC 81-145 VAC
50
220/230/240 VAC 110/120 VAC
± 10 %
50 ±
12V7AH x 2
12V / 9Ah x 2
12V / 9Ah x 2
20-6
-
--
CE RoHS
INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com
Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 11 12 AA 59 205 02
Loading...
