5000 / 6000 / 8000 / 10000 VA

User guide_________________ 2 Manuel de l'utilisateur ______ 30 Guía del usuario ___________ 59

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

User guide

1 . S AFETY I N ST R UC T I ON S – S e cu r it y

IMPORTANT!

CAUTION: Before performing the procedures in this document, read and follow the safety instructions and important regulatory information in your Safety, Environmental, and Regulatory Information document.

This manual contains important instructions that you should follow during installation and maintenance of the UPS and batteries. Please read all instructions before operating the equipment and save this manual for future reference.

1.1 UPS Location Warnings:

 Install your UPS indoors, away from excess moisture or heat, direct sunlight, dust and conductive contaminants.  Install your UPS in a structurally sound area. Your UPS is extremely heavy; take care when moving and lifting the unit.

 Only operate your UPS at indoor temperatures between 0° C and 40° C. (between 32°F and 104°F )  Leave adequate space around all sides of the UPS for proper ventilation.

 Do not install the UPS near magnetic storage media, as this may result in data corruption.  Do not mount unit with its front or rear panel facing down (at any angle). Mounting in this manner will seriously inhibit

the unit's internal cooling, eventually causing product damage not covered under warranty.

1.2 Connection Warnings:

 There is no standard feedback protection inside, please isolate the UPS before working according to this circuit.

The following table lists AC contactor that can be used as back feed protection devices. Table 1:

Module type

Manufacturer

Type

Rating

5 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220Vac,40A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600Vac,45A

6 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220Vac,40A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600Vac,45A

8 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220Vac,65A

10 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220Vac,65A

 This UPS should be connected with TN earthing system  The power supply for this unit must be single-phase rated in accordance with the equipment nameplate. It also must

be suitably grounded

 Use of this equipment in life support applications where failure of this equipment can reasonably be expected to cause

the failure of the life support equipment or to significantly affect its safety or effectiveness is not recommended. Do not use this equipment in the presence of a flammable anesthetic mixture with air, oxygen or nitrous oxide.

 Connect your UPS power module’s grounding terminal to a grounding electrode conductor.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

 The UPS is connected to a DC energy source (battery). The output terminals may be live when the UPS is not

connected to an AC supply.

1.3 Maintenance Warnings

 Service and repair should be done only by trained personnel. During any service work to the UPS, it should be turned

off or manually bypassed. Note that potentially lethal voltages exist within this unit as long as the battery supply is connected.

 Your UPS power module and battery module(s) do not require routine maintenance. Do not open them for any reason.

There are no user-serviceable parts inside.

 Even after the unit is disconnected from the mains, components inside the UPS system are still connected to the

battery packs which are potentially dangerous.

 Before carrying out any kind of service and/or maintenance, disconnect the batteries and verify that no current is

present and no hazardous voltage exists in the terminals of high capacity capacitor such as BUS-capacitors.

 Fuses should be replaced only by factory authorized personnel. Blown fuses should be replaced only with fuses of the

same number and type.

 Verify that no voltage between the battery terminals and the ground is present before maintenance or repair. In this

product, the battery circuit is not isolated from the input voltage. Hazardous voltages may occur between the battery terminals and the ground.

1.4 About batteries:

 Do not operate your UPS without connecting it to an external battery module.  Batteries can present a risk of electrical shock and burn from high short-circuit current. Observe proper precautions.

a) Remove watches, rings, or other metal objects b) Use tools with insulated handles. c) Wear rubber gloves and boots. d) Do not lay tools or metal parts on top of batteries. e) Disconnect charging source prior to connecting or disconnecting battery terminals.

 Do not dispose of the batteries in a fire. Do not open the UPS or batteries. The batteries must be rightly deposed

according to local regulation.

 Do not short or bridge the battery terminals with any object.  Unplug and turn off the UPS before performing battery replacement.  Battery replacement should be performed only by authorized service personnel using the same number and type of

batteries (Sealed Lead-Acid). Use tools with insulated handles. The batteries are recyclable.

 Do not open or mutilate the batteries. Released electrolyte is harmful to the skin and eyes, and may be toxic.  Do not connect or disconnect battery module(s) while the UPS is operating from the battery supply.

1.5 Standards

* Safety

Safety Conformance: IEC/EN 62040-1,UL1778 (4th Edition)

Safety Markings :, cTUVus, CE

* EMI

Conducted Emission...............................:IEC/EN 62040-2

Category C3

Radiated Emission..................................:IEC/EN 62040-2

Category C3

*EMS

ESD.........................................................:IEC/EN 61000-4-2

Level 4

RS........................................................ ...:IEC/EN 61000-4-3

Level 3

EFT......................................................... :IEC/EN 61000-4-4

Level 4

SURGE................................................... :IEC/EN 61000-4-5

Level 4

CS........................................................... :IEC/EN 61000-4-6

Level 3

Power-frequency Magnetic field.............. :IEC/EN 61000-4-8

Level 4

Low Frequency Signals............................:IEC/EN 61000-2-2

Warning: This is a product for commercial and industrial application in the second environment-installation restrictions or additional measures may be needed to prevent disturbances.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

 CE conformity:

This logo means that the 220V/230V/240V HV product answers to the EMC and LVD standards (regarding to the regulation associated with the electric equipment voltage and the electromagnetic fields).

This logo means that the product is approved by the TUV sud, tested to UL1778

Important

An UPS belongs to the electronic and electrical equipment category. At the end of its useful life it must be disposed of separately and in an appropriate manner. This symbol is also affixed to the batteries supplied with this device, which means they too have to be taken to the appropriate place at the end of their useful life. Contact your local recycling or hazardous waste centre for information on proper disposal of the used battery.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2 . I N ST A L LA T I O N A N D S ET U P NOTE: Before the installation of the unit, please inspect it. Be sure that nothing inside the package is damaged. Please keep

the original package in a safe place for future use.

NOTE: There are two different types of E6 LCD RT EVOLUTION UPS: standard and long-run models. Please refer to the following table.

Model No.

Type

Model No.

Type

E6 LCD RT Evolution 5 KVA

Standard

E6 LCD RT Evolution 5 KVA S

Long-

run

E6 LCD RT Evolution 6 KVA

E6 LCD RT Evolution 6 KVA S

E6 LCD RT Evolution 8 KVA

E6 LCD RT Evolution 8 KVA S

E6 LCD RT Evolution 10 KVA

E6 LCD RT Evolution 10 KVA S

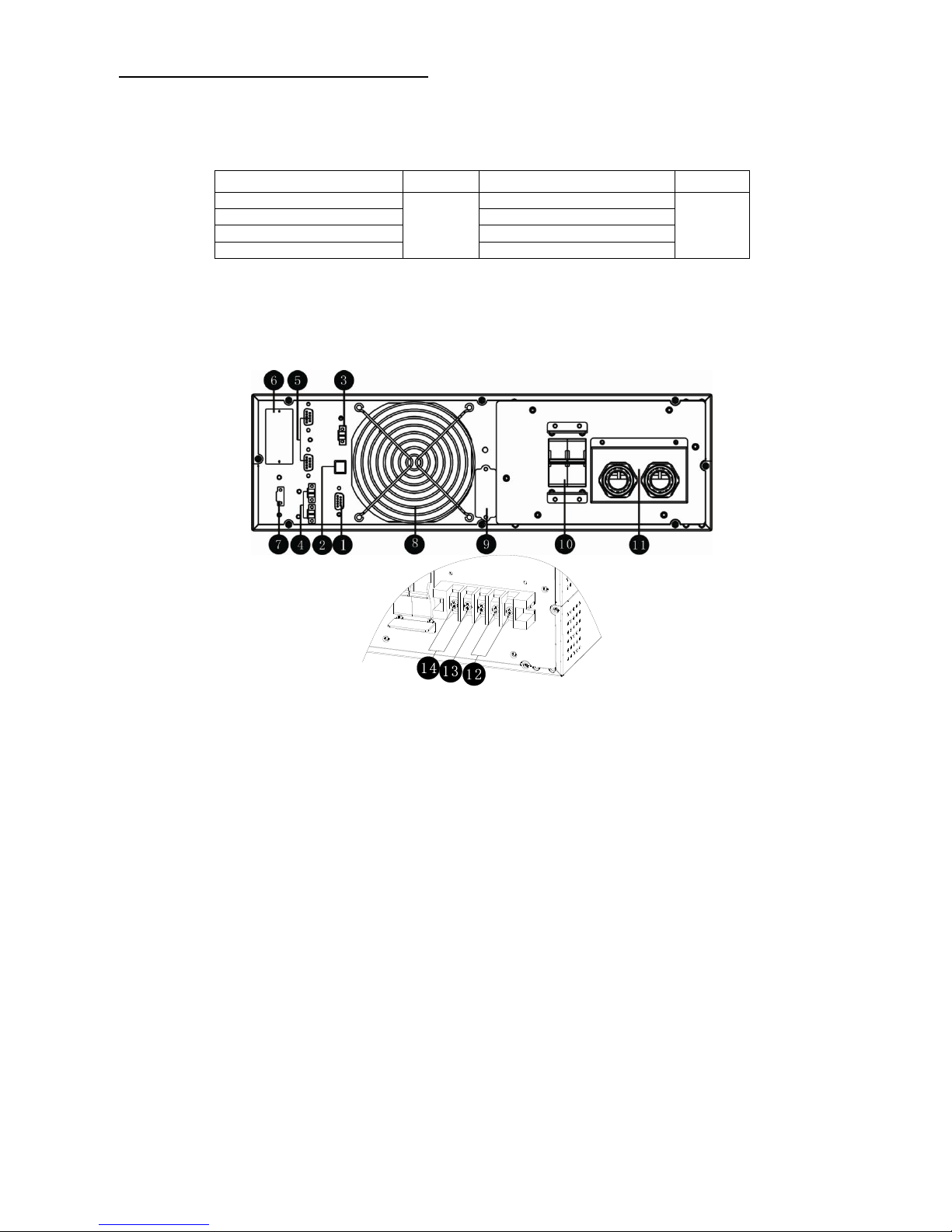

2.1 Rear panel view

E6 LCD RT EVOLUTION 5000/6000/8000/10000

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

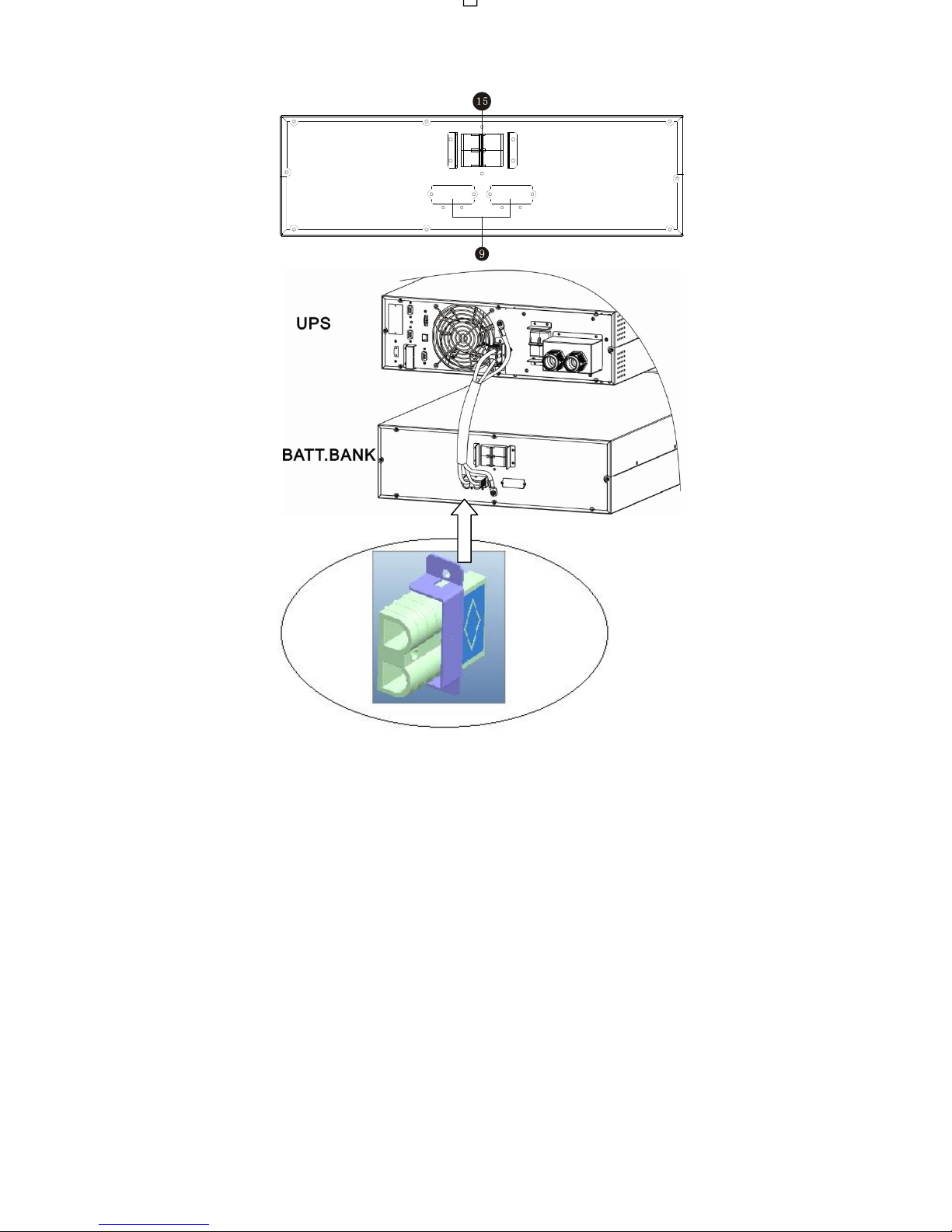

Diagram 4: Connection between Battery Pack and UPS

1 - RS-232 communication port 2 - USB communication port 3 - EPO (Emergency Power Off) connector 4 - Share current port (for parallel function) 5 - Parallel port (for parallel function) 6 - Intelligent slot 7 - EMBS (External Maintain Bypass Switch) port 8 - Cooling fan 9 - External battery connector 10 - Input circuit breaker 11 - Input/Output terminal 12 - Input terminal 13 - Ground 14 - Output terminal 15 - Battery pack output circuit breaker

Note: Keep the EPO connector closed for UPS normal operation. To activate EPO function, please remove the jumper.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

WARNING: The EPO, RS-232 and USB circuits are IEC 60950 safety extra low voltage (SELV) circuits. This circuit must be separated from any hazardous voltage circuits by reinforced insulation.

System single line diagram

System single line diagram is demonstrated as picture below:

It’s in closed status for UPS normal operation.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.2 Install the UPS

Rack-mount installation

 Step 1

 Step 2

Step 1: Attach mounting ears to the side mounting holes of UPS using the screws provided and the ears should face forward.

Step 2: Lift the UPS module and slide it into rack enclosure. Attach the UPS module to the rack with screws, nuts and washers (user-provided) through its mounting ears and into the rack rails.

Tower installation

The UPS system is shipped with four plastic feet and 6 plastic extensions (2 short extension plus 4 long extensions). Those can be used to tower install the UPS power module in 3U or UPS power module with one battery bank in 6U.

To install in 3U, it’s not necessary to use long extensions.

 Step 1

 Step 2

 Step 3

Assemble two feet and one short extension together as one supporter with 13cm width available. Another supporter could be assembled in same method

Align the two stands approximately 35cm apart in step

Then, put UPS module in the stands as shown in step 3. Be sure that the LCD of UPS should be on upper half part of front panel.

To install in 6U, it’s not necessary to use short extensions.

 Step 1

 Step 2

 Step 3

Assemble two feet and two long extensions together. Then, one set of plastic supporter with 26cm width is done. Another set of supporter could be assembled in same way.

Align the two stands approximately 35cm apart in step 2.

Then, put UPS module and battery bank in the stands as shown in step 3. Be sure that the LCD of UPS should be on upper half part of front panel.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.3 Setup the UPS

Installation and wiring must be performed in accordance with the local electric laws/regulations and execute the following instructions by professional personnel.

1) Make sure the mains wire and breakers in the building are enough for the rated capacity of UPS to avoid the hazards of electric shock or fire.

NOTE: Do not use the wall receptacle as the input power source for the UPS, as its rated current is less than the UPS’s maximum input current. Otherwise the receptacle may be burned and destroyed.

2) Switch off the mains switch in the building before installation.

3) Turn off all the connected devices before connecting to the UPS.

4) Prepare wires based on the following table:

Model

Wiring spec (AWG/mm²)

Input

Output

Battery

Ground

5K (S)

8 / 6

10 / 6

8 / 6

6K (S)

8 / 6

10 / 6

8 / 6

8K (S)

6 / 10

8 / 6

6 / 10

10K (S)

6 / 10

8 / 6

6 / 10

NOTE 1: The cable for 5K (S) and 6K (S) should be able to withstand over 40A current. It is recommended to use 10AWG/6mm² or thicker wire for safety and efficiency.

NOTE 2: The cable for 8K (S) and 10K (S) should be able to withstand over 63A current. It is recommended to use 8AWG/10mm² or thicker wire for safety and efficiency.

NOTE 3: The selections for color of wires should be followed by the local electrical laws and regulations. NOTE 4: External battery wires must use reinforced insulation or double insulated wire.

Warning:

● For standard battery pack, there are one DC breaker to disconnect the battery pack and the UPS. But for other external

battery pack, make sure a DC breaker or other protection device between UPS and external battery pack is installed. If not, please install it carefully. Switch off the battery breaker before installation.

NOTE: Set the battery pack breaker in “OFF” position and then install the battery pack.

● Pay highly attention to the rated battery voltage marked on the rear panel. If you want to change the numbers of the

battery pack, please make sure you modify the setting simultaneously. The connection with wrong battery voltage may cause permanent damage of the UPS. Make sure the voltage of the battery pack is correct.

● Pay highly attention to the polarity marking on external battery connector and make sure the correct battery polarity is connected. Wrong connection may cause permanent damage of the UPS.

● Make sure the protective earth ground wiring is correct. The wire current spec, color, position, connection and conductance reliability should be checked carefully.

● Make sure the utility input & output wiring is correct. The wire current spec, color, position, connection and conductance

reliability should be checked carefully. Make sure the L/N site is correct, not reverse and short-circuited.

2-4. Parallel UPS Installation For parallel UPS installation, please refer to the annex 1 at the end of the manual.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3 . O P E RA T I O NS

3-1. Operating Mode/Status Description

Mode/Status

Description

UPS Power On

 When UPS is powered on, it will enter into this mode for a few seconds for initializing the CPU and

system.

AC Mode

 When the input voltage is within acceptable range, and the UPS is turned on (the inverter is running),

the UPS will provide pure and stable sine wave AC voltage. The UPS will also charge the battery in AC mode.

ECO Mode

 When the input voltage is within voltage regulation range and ECO mode is enabled, the UPS will

bypass voltage to output for energy saving. If the input voltage is out of the regulation range but it is still within acceptable range of AC mode, the UPS will transfer to inverter supplying the power to load (similar as AC mode).

Converter Mode

 When input frequency is within 46 to 64Hz, the UPS can be set with a constant output frequency (50

Hz or 60 Hz) through the inverter. The UPS will still charge battery at this mode. There is no bypass at this mode.

Battery Mode

 When the input voltage is out of the acceptable range or power failure, and the UPS is turned on (the

inverter is running), the UPS will backup power from battery.

Bypass Mode

 When input voltage is within acceptable range and bypass is enabled, and the UPS (inverter) is not

turned on or the inverter can’t support the load, the UPS will supply power to the load through bypass.

Battery Test Mode

 When the UPS is in AC mode or Converter mode, and the battery test command is enabled through

LCD or monitoring software, the UPS will start Battery Test. This operation is used to check the battery status.

Warning Status

 If some errors occur in the UPS (but it is still running normally), buzzer will alarm and warning code will

appear in the LCD for trouble shooting.

Fault Mode

 When fatal error occurs in the UPS, it will beep continuously and go to fault mode. It will display fault

codes in LCD.

3-2. Button Operation

There are 4 buttons on front panel.

Button

Function

ON/ENTER

 Press this button to turn on the UPS.  Or press it to confirm the selection in the menu.

OFF/ESC

 Press this button to turn off the UPS.  Or press it to return to last menu.

 Press this button to select the previous item in the menu.  Or press this button to jump to previous page in the screen.  Or press this button to increase the number in the setting.

DOWN

 Press this button to select the next item in the menu.  Or press this button to jump to next page in the screen.  Or press this button to decrease the number in the setting.

UP + DOWN

 To allow LCD display to rotate 90ºautomatically, press these two buttons at the same time. This

operation is used to configure the UPS in rack or tower display.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-3. LED Indicators There are 4 LEDs on front panel to show the UPS working status:

Mode LED

Bypass

Line

Battery

Fault

UPS Power On

  



Bypass mode

●

○ ○ ○

AC mode / Converter mode

○ ● ○

○

Battery mode

○

○ ● ○

Fault mode

○ ○ ○

●

Battery test mode

○

●

○

ECO mode ● ●

○

Note: ● means LED is lit; ○ means LED is faded;  means LED is flashing.

3-4. Audible alarm

UPS status

Buzzer status

Muted

Bypass mode

Beeping once every 2 minutes

Yes

Battery / Battery-test mode (normal battery voltage)

Beeping once every 4 seconds

Yes

Battery / Battery-test mode (low battery voltage)

Beeping once every second

Yes

Fault

Beeping continuously

Yes

Warnings (except overload)

Beeping once every second

Overload

Beeping twice every second

Others

Mute

3-5. Single UPS Operation

3-5-1. Turn on the UPS with utility power supply (to Line mode)

1) Make sure mains input and battery are connected well, and the battery pack breaker is at “ON” position; Set the

external mains input breaker to “ON” position, then the fan will be running and the UPS supplies power to the loads

via bypass; (The UPS is operating in Bypass mode.) NOTE: When UPS is in Bypass mode, the output voltage comes directly from utility, so the load is not protected by UPS. To protect the precious load, the UPS should be turned on to Line mode.

2) When LCD is on home page, press the “ON/ENTER” button, LCD will show a prompt page of “Turn On”; Move the

arrow to “Yes” by up or down button, then press “ON/ENTER”, the UPS will be starting up with beeping once. You

could also enter the “control menu” to select the instruction “Turn On” to startup the UPS. Please refer to the section

of “LCD operation”.

3) A few seconds later, the UPS will enter into Line mode; “Line mode” will be displayed on LCD. (In line mode, if the

utility power is abnormal, the UPS will transfer to Battery mode without interruption.)

3-5-2. Turn on the UPS without utility power supply (to Battery mode)

1) Make sure the battery is connected well and the battery pack breaker is at “ON” position;

2) Press the “ON/ENTER” button to start up the internal power, the UPS will enter into bypass mode without output;

3) When LCD is on home page, press the “ON/ENTER” button, LCD will show a prompt page of “Turn On”; Move the

arrow to “Yes” by up or down button, then press “ON/ENTER”, the UPS will be starting up with beeping once. You

could also enter the “control menu” to select the instruction “Turn On” to startup the UPS. Please refer to the section

of “LCD operation”.

4) A few seconds later, the UPS will enter into Battery mode; “Battery mode” will be displayed on LCD (In Battery mode,

it will shut down automatically when battery is depleted. If the utility power is restored, it will auto restart to Line

mode.)

3-5-3. Connect devices to UPS

After the UPS is turned on, you can connect devices (load) to the UPS.

1) Turn on the UPS first and then switch on the devices one by one, the LCD panel will display total load level;

2) If inductive loads needed to be connected, such as a printer, the in-rush current should be calculated carefully to see if

capacity of the UPS can cover due to the huge starting power consumption of this kind of load;

3) If the UPS is overload, the buzzer will beep twice every second;

4) When the UPS is overload, please remove some loads immediately. It is recommended to have the total loads

connected to the UPS less than 80% of its nominal power capacity for system safety;

5) If the overload time is over duration listed in spec at Line mode, the UPS will automatically transfer to Bypass mode.

After the overload is removed, it will return to Line mode. If the overload time is over duration listed in spec at Battery

mode, the UPS will become fault status. At this time, if bypass is enabled, the UPS will power to the load via bypass. If

bypass function is disabled or the input power is not within bypass acceptable range, it will cut off output directly.

3-5-4. Charge the batteries

1) After the UPS is connected to the utility power, the charger will charge the batteries automatically except in Battery

mode or during battery test;

2) Suggest to charge batteries at least 10 hours before use. Otherwise, the backup time may be shorter than expected;

3) Make sure the battery numbers setting on the control board (Please refer to the section of changing battery quantity)

is consistent with actual connection.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-5-5. Battery mode operation

1) When the UPS is in Battery mode, the buzzer will beep according to different battery capacity. Normally, the buzzer

will beep once every 4 seconds in battery mode, but when the battery voltage drops to the alarm level, the buzzer will

beep once per second and the UPS will shut down automatically soon. Users could switch off some non-critical loads to

disable the shutdown alarm and prolong the backup time. If there is no more load to be taken off at that time, you

have to shut down all loads as soon as possible to protect the devices or save data. Otherwise, there is a risk of data

loss or load failure;

2) In Battery mode, if buzzer sounds annoying, you could enter ”Control->Mute” on LCD to silence it. Please refer to the

section of “LCD operation”;

3) The backup time of the long-run model depends on the external battery capacity;

4) The backup time may change under different environment temperature and load type;

5) The maximum backup time is limited by default 16.5 hours (After discharging 16.5 hours, UPS will shut down

automatically to protect the battery). The time could be modified through LCD panel or communication port.

3-5-6. Test the batteries

1) If you need to check the battery status or performance when the UPS is running in Line / Converter / ECO mode,

you could enter ”Control->Batt Test” to instruct the UPS to do battery test. Please refer to the section of “LCD operation”;

2) Users also can set battery test through monitoring software;

3) If the UPS is in battery testing, “Battery test mode” will be displayed on LCD, the buzzer indication will be the same

as Battery mode, but both line LED and battery LED will be lit.

3-5-7. Turn off the UPS with utility power supply in Line mode

1) When LCD is on home page, press the “OFF/ESC” button, LCD will show a prompt page of “Turn Off”; Move the

arrow to “Yes” by up or down button, then press “ON/ENTER”, the UPS will be turning off to bypass mode with beeping once. You could also enter the “control menu” to select the instruction “Turn Off” to turn off the UPS. Please refer to the section of “LCD operation”;

NOTE: Here, “Turn Off” means that UPS is not working on line / converter / ECO / battery / battery test mode. So even though the UPS is turned off, if input or bypass voltage is normal, the internal power supply will be still working; and if bypass status has been set to “enable”, the output voltage of the UPS will be still exist;

2) If you need to fully cut off the output, please switch off the external input breaker. A few seconds later, there is no

display shown on the panel and UPS is completely off.

3-5-8. Turn off the UPS without utility power supply in Battery mode

1) When LCD is on home page, press the “OFF/ESC” button, LCD will show a prompt page of “Turn Off”; Move the

2) If there is no bypass input voltage, the UPS will cut off all power supply and there is no display shown on the

panel.

3-5-9. Changing battery quantity (number)

The default battery (12V) quantity of this UPS system is 20 (for one series), but 18, 19 could also be applied in this system. However, before changing the battery quantity, the UPS should be fully shutdown and the cabinet cover should be removed, and the jumpers on the control board should be re-set as below table:

Note: 1 = insert with jumper; 0 = no jumper; x = these pins are for other functions. NOTE: This operation should be done by professional technicians, please contact the dealer for support.

3-6. Parallel UPS Operation

For parallel UPS installation, please refer to the annex 1 at the end of the manual.

Battery Number

(one series)

JP1 on control board

pin1 & pin2

pin3 & pin4

Pin5 & pin6

pin7 & pin8

X X 0

X X 1 0 20

X X 1

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7. LCD Operation

The entire LCD structure is demonstrated as diagram below:

Main Interface

Control

Measurement

Information

Setting

Alarm

Page 1: Input

Page 2: Output

Page 3: Battery

Page 4: Bypass

Page 5: Charger

Turn On

Batt Test

Mute

Para Unlock

Page 1: Bypass

Page 2: ECO

Page 3: Output

Page 4:Battery

Page 5:

UPS

Info

Page 6: Others

Fault Info

Warning Info

Bypass

ECO

Output

Battery

Calibration

Others

Press button“ Enter”

Press button“ ESC”

Press either button“ UP” or “ DOWN”

Press button“ Esc”

3-7-1. Main interface (home page)

1) In the first line, it will display the UPS running status mode;

2) When alarms happen, the warning or fault information will display below the “load” line;

3) When the front panel is not operated for 10 minutes, the display page will return back to home page;

4) Press the “UP” or “DOWN” button to enter the operation menu (see 3-7-2-1);

5) When it displays home page in LCD, if UPS is in bypass, you could press the “ON/ENTER” button to turn on the UPS to

AC / converter / ECO / battery mode according to the setting and input status; in reverse, you could press the “OFF/ESC” button to allow UPS to bypass mode or shut down. (Refer to section of “Single UPS Operation”).

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2. Operation menu

3-7-2-1. Main menu

→

1) After pressing the “UP” or “DOWN” button at the home page, it will display five items in operation menu: Control /

Measurement / Information / Setting / Alarm.

2) Press “UP” or “DOWN” button to select item;

3) Press “ON/ENTER” button to confirm the selection;

4) Press “OFF/ESC” button to return back to home page;

5) This operation is same or similar in other menu or page. Please refer to the section of “Button Operation”.

3-7-2-2. Control

NOTE 1: Usually, all these four items could be seen on this interface except for “Para Unlock”. “Para Unlock” appears only

when parallel communication failure happens. NOTE 2: “Turn On” will be displayed if UPS is not turned on. “Turn Off” will be displayed if UPS is turned on. Generally speaking, these two messages will not be displayed at the same time or in all operation modes.

1) Turn On/Turn Off This item is for turning on/off the UPS;

a) On Bypass mode, it will display “Turn On” in control menu. If it is selected and confirmed, the UPS will transfer to

AC mode or converter mode or ECO mode or battery mode according to the setting and input status.

→ →

NOTE: You may simply turn on UPS by pressing “ON/ENTER” button in home page. It’s not necessary to enter control menu

to turn on the UPS.

b) On AC mode or converter mode or ECO mode or battery mode, it will display “Turn Off” in control menu. If it is

selected and confirmed, the UPS will transfer to bypass mode or shut down.

→ →

NOTE: You may simply turn off UPS by pressing “OFF/ESC” button in home page. It’s not necessary to enter control menu

to turn off the UPS.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

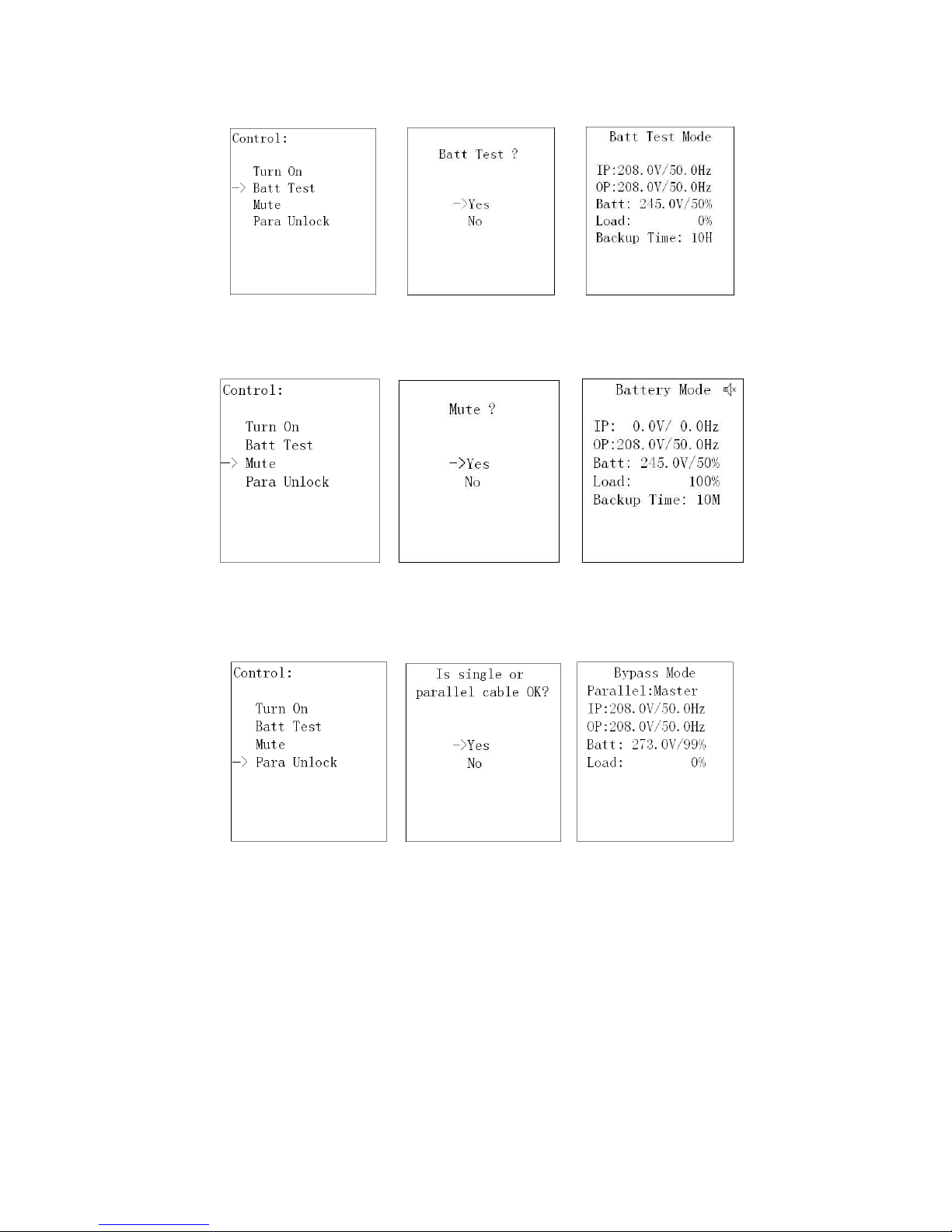

2) Battery Test It is to check if the UPS could work well in battery mode and test the battery performance. This item could be shown in all modes but it would not work in Battery/Fault/Eco mode. Related data will be shown at the same time.

→ →

3) Mute It is to check if the UPS could work well in battery mode and test the battery performance. This item could be shown in all modes but it would not work in Battery/Fault/Eco mode. Related data will be shown at the same time.

→ →

4) Parallel Unlock

That means the instruction of “parallel (protection) unlock”. It only appears when the LCD shows the warning “3F: Para Protect” (that means the parallel system is in protection and could not startup); if need to startup the UPS, this instruction

must be executed. NOTE: Before executing this action, you must check if the system cables and connections are connected correctly and safely. Please read the related contents in the section of trouble shooting.

→ →

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2-3. Measurement

Measurement displays the measurement value of the parameters such as voltage / current / frequency / power / capacity / time etc. Press “UP” or “DOWN” to explore the pages.

3-7-2-4. Information

Information displays all parameter setting value and status. Press “UP” or “DOWN” to explore the pages.

3-7-2-5. Setting

This menu is used to configure the parameter settings or do the calibrations.

NOTE: Not all settings could be available in every operation mode. If the setting is not available in present mode, the LCD

will show prompt message with “Item can not be set in this mode”. Press any button or just wait for several seconds then

this message will disappear.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

1) Bypass setting

Interface

Description

1. Status (only available in bypass / AC mode)

1.1 Open/Forbid: Open: Bypass allowed. When selected, UPS will run at Bypass mode depending on bypass enabled/disabled setting. Forbid: Bypass not allowed. When selected, it’s not allowed for running in Bypass mode under

any situations.

1.2 Enable/Disable

This option appears only when Bypass status is set to “Open”.

Enable: Bypass enabled. When selected, Bypass mode is activated. Disable: Bypass disabled. When selected, automatic bypass is acceptable, but “manual bypass”

is not available. “Manual bypass” means users manually operate UPS to Bypass mode (for example, in AC mode turning off the UPS to Bypass mode). Then, the UPS will go to bypass

mode but without output if it is turned off in AC mode.

NOTE: The following items are only available in bypass mode:

2. HighLoss V: Set the acceptable high voltage for bypass. Setting range is from (Rated Output Volt

+11V) to 276V and the default value is 264V.

3. LowLoss V: Set the acceptable low voltage for bypass. Setting range is from 110V to (Rated

Output Volt - 11V) and the default value is 110V.

4. HighLoss F: Set the acceptable high frequency for bypass.

50 Hz: Setting range is from 51Hz to 54 Hz. 60 Hz: Setting range is from 61Hz to 64Hz. The default value is 54.0Hz/64.0Hz.

5. LowLoss F: Set the acceptable high frequency for bypass.

50 Hz system: Setting range is from 46.0Hz to 49.0Hz. 60 Hz system: Setting range is from 56.0Hz to 59.0Hz. The default value is 46Hz/56Hz.

2) ECO setting (only available or effective on bypass mode)

Interface

Description

1. Status Enable: Enable ECO Function Disable: Disable ECO Function

If ECO function is disabled, voltage range and frequency range for ECO mode still can be set, but it is meaningless unless the ECO function is enabled.

2. HighLoss V: High voltage point in ECO mode. The setting range is from +5% to +10% of the nominal voltage.

3. LowLoss V: Low voltage point in ECO mode. The setting range is from -5% to -10% of the nominal voltage.

4. HighLoss F: Set low frequency point for ECO mode. 50 Hz system: Setting range is from 46Hz to 48Hz. 60 Hz system: Setting range is from 56Hz to 58Hz. The default value is 48Hz/58Hz.

5. LowLoss F: Set high frequency point for ECO mode. 50 Hz: Setting range is from 52.0Hz to 54.0 Hz. 60 Hz: Setting range is from 62.0Hz to 64.0Hz. The default value is 52.0Hz/62.0Hz.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3) Output setting (only available or effective on bypass mode)

Interface

Description

1. Volt: 208: Presenting the rated output voltage with 208Vac 220: Presenting the rated output voltage with 220Vac 230: Presenting the rated output voltage with 230Vac 240: Presenting the rated output voltage with 240Vac

2. Freq: 50Hz: The output frequency is setting for 50Hz. 60Hz: The output frequency is setting for 60Hz. ATO: If selected, output frequency will be decided according

to the latest normal utility frequency. If it is from 46Hz to 54Hz, the output frequency will be 50.0Hz. If it is from 56Hz to 64Hz, the output frequency will be 60.0Hz. ATO is default setting.

3. CVCF:

Enable or disable converter mode. Enable: The output frequency will be fixed at 50Hz or 60Hz according to setting of “Freq”. The input frequency could be from 46Hz to 64Hz. Disable: The output frequency will synchronize with the input frequency within 46~54 Hz for 50Hz system or within 56~64 Hz for 60Hz system. NOTE: CVCF means Constant Voltage and Constant Frequency, it represents converter mode.

4) Battery setting (available on all operation modes)

Interface

Description

1. Dischg Protect:

1.1

Enable: Battery discharge protection function is enabled. When

UPS have been continuously working in “battery/battery test mode”, the UPS will automatically shut down when the running

time set by option 1.2 below is up;

Disable: Battery discharge protection function is disabled.

1.2

0000~1500: The maximum discharge time ranging from 0 to

1500mins. UPS will shut down to protect battery after backup time arrives when the “Dischg Protect” is enabled. If “Dischg protect” is disabled, then this setting does not make sense whatever the setting is; The default value for this setting is 990mins.

2. Batt Test Type:

2.1 Short Time: Battery test will last for 10 seconds.

2.2 Long Time: Battery test could last for longer time, which is

able to be adjusted within 01~99 minutes.

2.3 Till Batt Low: Battery test will not stop until battery voltage is low.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

5) Calibration

Interface

Description

1. Batt: Calibrate the battery voltage measurement. Calibration

range is from 0V to 5.7V. The default value is 0V. It is available on all operation modes.

2. Inv: Adjust the inverter output voltage; the adjustable range is from 0V to 6.4V, the default value is 0V. It is only available in line / battery / converter mode;

3. Chg: Adjust the Charger output voltage; the adjustable value is from 0V to 6.9V, the default value is 0V. It is only available in bypass / line / ECO /converter mode. (NOTE: Before making charger output voltage adjustment, be sure to disconnect all batteries first to get the accurate charger voltage; Be careful that the adjustment should be suitable to battery specifications, or the battery maybe destroyed.)

6) Other settings (available on all operation modes)

Interface

Description

Hot standby: Enable: Hot standby function is enabled. It means that the current

UPS is set to be host of hot standby system, and it will automatically restart after AC recovery even without battery connected. Disable: Hot standby function is disabled. The UPS is running at normal mode and can’t restart without battery. Disable is default setting.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Backup Time Parameters Setting: Batt Groups: Set the number of battery group ranging from 1 to 6.

The default value is 1 group； Batt Cap: Set the battery capacity such as 7AH, 9AH, 10AH, 12AH,

17AH, 26AH, 40AH, 65AH, 100AH and so on. The default value is 9AH. Factor: Calibrate the displayed backup time by adjusting this multiplier factor. The formulation is listed below: Displayed backup time=Original calculated backup time × Multiplier factor The value of default factor is 1.0, and it ranges from 0.5 to 2.

These parameters are for the battery backup time calculation

3-7-2-6. Alarm page

This page records and displays the faults or warning events happened in history.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

4. T r ou b l e S h o o ti n g

4-1. Warning status

When Fault LED flashes and the buzzer beeps once every second, it means that there are some problems with UPS. Users can see the warning code from LCD panel and refer to the trouble shooting table to check what problem probably happen.

4-2. Fault mode

1) When Fault LED illuminates and the buzzer beeps continuously, it means that there is a fatal error about UPS.

Users can get the fault code from LCD panel. Please refer to the trouble shooting table to check what problems probably happen.

2) Don’t try to turn on the UPS again before the problem is clear. If the problems can’t be fixed, please contact the

distributor or service people immediately.

3) For emergency case, please cut off the connection from utility, external battery, and output immediately to avoid

more risk or danger.

4-3. Trouble shooting table

If the UPS system does not operate correctly, please solve the problem by referring to the table below:

Alarm type

LCD display

Possible cause

Remedy

Warning

01: Batt Open

1) The battery is not connected well;

2) The battery protection device is open.

1) Connect the battery well.

2) Replace or restore the protection device.

Warning

07: Over Charge

1) Battery numbers and setting are not matching.

2) Charger voltage is too high or charger failure.

1) Correct the battery number or its setting.

2) Disconnect the battery and check the charger output voltage. Then, contact the dealer to repair.

Warning

08: Batt Low

1) Battery is discharged deeply to low level.

2) Battery number is not correct.

3) Battery is in the end of life.

1) Recharge the battery.

2) Correct the battery number.

3) Replace the battery.

Warning

09: Over load

The load is too heavy.

Remove excess loads from UPS output.

Warning

0A: Fan Error

1) Fan is blocked.

2) Fan is in the end of life.

3) Fan detection circuit failed.

1) Make sure fan is not blocked.

2) Contact the dealer to replace the fan.

3) Contact the dealer to repair.

Warning

0B: EPO Enable

EPO plug (jumper) is removed or the external EPO switch is off.

Connect the EPO plug (jumper) well or switch on the external EPO switch.

Warning

0D: Over Temp

The internal temperature is too high and reach the warning level:

1) Maybe the environment is hot;

2) Maybe the fan is blocked or failed;

3) Maybe ventilation is blocked by the wall or other goods.

4) Load is too heavy.

1) Make sure ambient temperature not over 40ºC.

2) Make sure the fan is OK.

3) Make sure ventilation is well.

4) Remove some loads if possible.

Warning

0E: Charger Fail

Charger failed.

Contact the dealer for repair.

Warning

10: IP Fuse Open

Input fuse on the power stage board is burnt.

Check and replace the input fuse.

Warning

33: Overload 3Times

Locked in bypass after overload 3 times in 30 minutes.

Remove excess loads from UPS output first. Then, shut down the UPS and restart it.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Warning

3A: Maintain Open

EMBS port is open or the maintain switch sensor (connected to EMBS port) is trigged. (The UPS is transferred to bypass).

If the EMBS port is short-circuited, the warning will disappear.

Warning

3F: Para Protect

Parallel cable is still not connected well when restart after the parallel system is fault because of parallel communication failure. (When this warning appeared, the UPS could not start up because it is system protection for parallel system)

1) If the system is still needed to be operated in parallel mode, please connect the parallel cable well. And,

choose “Para Unlock” in control

menu to remove the warning. Then, the UPS could start up.

2) If the UPSs in the system are separated to single UPS, please disconnect the output to other UPSs

and choose “Para Unlock” in control

menu to remove the warning. Then, the UPS could start up.

NOTE: Be careful to check the UPS operation mode (parallel or single) and the connections. If the parallel cable is not connected in the parallel mode, the UPS may be damaged.

Fault

01: Bus Start Fail

The internal converter failed, so the DC bus voltage could not be boosted correctly.

Contact the dealer to repair.

Fault

02: Bus Over

1) DC bus voltage is too high because of mains input or load transient current.

2) The internal converter failed.

1) Shut down and restart the system to see if it happens again.

2) Contact the dealer to repair.

Fault

03: Bus Under

The internal converter failed, so the DC bus voltage is too low.

Contact the dealer to repair.

Fault

04: Bus Unbalance

1) The load is special or abnormal, so the internal positive and negative DC bus voltages are unbalanced.

2) The internal converter failed.

Contact the dealer.

Fault

11: Inv Start Fail

The internal inverter failed, so the inverter voltage could not start up correctly.

Contact the dealer to repair.

Fault

12: Inv Volt High

The internal inverter failed, so the inverter voltage is too high.

Contact the dealer to repair.

Fault

13: Inv Volt Low

The internal inverter failed, so the inverter voltage is too low.

Contact the dealer to repair.

Fault

14: Output Short

Short circuit occurs on the UPS output.

Remove short circuit.

Fault

1A: NegPower

UPS output power is negative. It means there is energy feedback into the internal of UPS from output. It may be caused by regenerative load or current control failure in the parallel system.

Contact the dealer.

Fault

21: Batt SCR Short

The internal battery SCR is failed and short.

Contact the dealer to repair.

Fault

24: Inv Rly Short

The internal inverter relay is stick to short or the SCR of STS (Static Transfer Switch) is short.

Contact the dealer to repair.

Fault

35: Para Comm Fail

Parallel cable for communication is not connected well in the parallel system.

Connect the parallel cable well.

Fault

36: OP.I Unbalance

The output current is extremely unbalanced between the paralleled UPSs or there is an error in the parallel system.

Contact the dealer to repair.

Fault

41: Over Temp

The internal temperature is too high and reach the fault level (shutdown):

1) Maybe the environment is hot.

2) Maybe the fan is blocked or failed.

3) Maybe ventilation is blocked by the wall or other goods.

4) Load is too heavy.

1) Make sure the ambient temperature not over 40ºC.

2) Make sure the fan is OK.

3) Make sure ventilation is well.

4) Remove some loads if possible.

Fault

42: CPU Comm Fail

Internal communication failure between CPUs.

Contact the dealer to repair.

Fault

43: Over load

Overload time is out of the specification and the UPS shuts down automatically.

Remove excess loads from UPS output and restart it.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

5 . ST O RA G E

5.1 Warning indicator

The UPS system contains no user-serviceable parts. If the battery service life (3~5 years at 25°C ambient temperature) has been exceeded, the batteries must be replaced. In this case, please contact your dealer.

5.2 Storage

Before storing, charge the UPS 5 hours. Store the UPS covered and upright in a cool, dry location. During storage, recharge the battery in accordance with the following table:

Storage Temperature

Recharge Frequency

Charging Duration

-25°C - 40°C

Every 3 months

1-2 hours

40°C - 45°C

Every 2 months

1-2 hours

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

6 . Sp e ci f i c at i on s

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

5000 VA 6000 VA 8000 VA 10000 VA

4500 W 5400 W 7200 W 9000 W

670 x 440 x 133 (3U) 670 x 440 x 133 (3U) 745 x 440 x 133 (3U) 745 x 440 x 133 (3U)

Dim. D x W x H (mm) - Battery bank 635 x 440 x 133 (3U) 635 x 440 x 133 (3U) 635 x 440 x 133 (3U) 635 x 440 x 133 (3U)

Net weight (kg) : UPS + Battery bank 20 + 59 20 + 59 23,5 + 65 23,5 + 65

670 x 440 x 133 (3U) 670 x 440 x 133 (3U) 745 x 440 x 133 (3U) 745 x 440 x 133 (3U)

20 20 23,5 23,5

110 V*

230 V*

110 V

230 V

110 V

230 V

110 V

230 V

EFFICIENCY

Output outlets IEC standards / programmables

Terminal board

GENERAL CHARACTERISTICS

Technology

On Line Double Conversion

Power (VA)

Power (W) Standard

Long Backup time (S)

Standard

Dim. D x W x H (mm) - UPS

Long Backup time (S) Dim. D x W x H (mm) - UPS

Net weight (kg)

Power factor Standard

Long Backup time (S)

PHYSICAL CHARACTERISTICS

TECHNICAL INPUT CHARACTERISTICS

Low voltage range

Low Line transfer (based on load percentage : 100%-

80% / 80%-70% / 70%-60% / 60%-0%)

176 VAC / 154 VAC / 132 VAC / 110 VAC +/- 2%

Low Line comeback

186 VAC / 164 VAC / 142 VAC / 120 VAC +/- 2%

0,9

Power factor

0,99 at 100% load

290 VAC

Frequency range

50 Hz : 46 Hz ~ 54 Hz ou 60 Hz : 56 Hz ~ 64 Hz

High voltage range

High Line Transfer

300 VAC

High Line comeback

Phase

Single phase

Frequency range (Synchronized range)

50 Hz : 46 Hz ~ 54 Hz ou 60 Hz : 56 Hz ~ 64 Hz

Frequency range (Batt mode)

50 Hz +/- 0,1 Hz ou 60 Hz +/- 0,1 Hz

TECHNICAL OUTPUT CHARACTERISTICS

Voltage

200 / 208 / 220 / 230 / 240 VAC

AC voltage regulation (Batt mode)

+/- 1%

Zero

Inverter to Bypass

Zero

Current crest ration

3 : 1 (max)

Harmonic distorsion

<= 2% THD (linear load); <= 4% THD (batt mode before shut down)

Transfer time Line mode to battery mode

Battery mode

88%

Eco mode

96%

AC mode

90%

Waveform

Pure sinewave

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

BATTERY

12 V / 7 AH 12 V / 7 AH 12 V / 9 AH 12 V / 9 AH

Recharging voltage

20** 20** 20** 20**

7 hours recover to

90% capacity

7 hours recover to

90% capacity

9 hours recover to

90% capacity

9 hours recover to

90% capacity

AUDIBLE ALARMS

ENVIRONMENT

- - - -

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

NORMS

SALES INFO

3700085 67119 1 3700085 67120 7 3700085 67121 4 3700085 67122 1

3700085 67123 8 3700085 67124 5 3700085 67125 2 3700085 67126 9

Communication

2 years

CE RoHS, cTUVus

Gencods - standard versions

Gencods - Long backup time version (S)

Heat dissipation max - HV (230 V)

Heat dissipation max - LV (110 V)

MANAGEMENT / COMMUNICATION

Number

Typical recharge time Charging current (max)

Backup time

From 4 to 30 minutes depending on the connected load

240 Vdc

Long backup time model (S) Typical recharge time

Depending on the capacity of external batteries

Charging current (max)

Low battery

Sounding every second

Overload

Battery mode

Sounding every 4 seconds

LCD screen

Load level, Battery level, AC mode, Battery mode, Bypass mode, and Fault indicator

DISPLAY

Optional SNMP

Standard

EN 62040-2 : 2006

EN62040-1 : 2008, UL1778/R:2006;CSA C22.2 NO.107.3-05/R:2006

Parallel port

Parallel connection

Up to 1000 m above sea level (> 1000 m 1% deterioration for every 100 m)

Sounding twice every second

Warranty

USB & RS232 port and Infopower included software

(support Windows family, Linux, Unix and MAC)

Standard model

Battery type

Operating Altitude

Ideal environment

0 - 95% relative humidity @ 0-40° non condensing

Noise level

less than 58dBA @ 1 meter

less than 60dBA @ 1 meter

EMC (Electromagnetic compatibility)

Low voltage (Safety)

Fault

Continuously sounding

* LV (110V) and HV (230V) are different products ** When using internal batteries from 18-19, the unit will de-rate according to below formula : P=Prating x N/20

■Product specifications are subject to change without further notice.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Annex 1 : Parallel Kit Installation Guide

1. P a c ka g e I n s i de

In parallel kit, you will find the following items in the package:

 Share current cable  2-pin red/black cable、4-pin brown cable and 14-pin grey cable

Note: The specs of relay board, wire, and cable are different for 5K (S) &6K(S) and 8K (S) &10K(S) model. Please DO NOT install 5K(S)/6K(S) parallel kit to 8K(S)/10K(S) model.

2. W i r i ng C on n e ct i o n a n d T es t Pa r a l le l S ys t e m

Before testing parallel system, please make sure every single UPS can work fine as below procedure:

PART 1: Before testing the parallel system, in order to make sure every single UPS can work fine, please

confirm items below first.

1) Make sure that the parallel board and OP relay board have been installed correctly.

2) Make sure that each UPS has the same configuration, including the following parameters:

a) output voltage, b) output frequency, c) bypass voltage range, d) bypass frequency range, e) converter enable or disable, f) bypass enable or disable, g) bypass open or forbidden, h) frequency auto detect enable or disable, i) inverter short clear enable or disable

3) Turn on each UPS into the line mode or battery mode respectively. Measure and calibrate the output

voltage by a multimeter.

Make sure the difference of the output voltage among the UPSs is less than 2.0V(typical 1V). If not, it can be adjusted the voltage via LCD as bellow (detailed description about this part, please refer to related part in USER MANUAL):

After adjusting the inverter voltage, check if the output voltage detecting is ok. If the difference between the displayed value and the voltage measured by a multimeter is more than 1V, please adjust it to make sure the difference is not more than 1V. Then, shut down the UPS to save this setting into EEPROM.

Interface

-> - >

Setting

You can choose Add or Sub to adjust inverter voltage. And the voltage range is from 0V to 9.9V, the default value is 0V.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

PART 2: Parallel Operation.

1) Wiring UPS parallel system as below pictures:

Wiring of two UPSs in parallel

Wiring of three UPSs in parallel

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2) Turn on the parallel system with utility power supply (in AC mode)

a) Turn on breaker of every battery pack and then power on UPS one by one.

NOTE: The parallel UPSs can not use only the same one battery pack. Each UPS should be connected to one battery pack.

At this moment, the fan is running and the UPS start to initialize. Several seconds later, UPSs operates in Bypass mode. After a while, UPSs’ output relays are closed. Then, parallel system supplies power to the loads via the bypass.

b) Check if the parallel information in LCD display is shown as below pictures. If parallel UPS systems are

successfully set up, it will show “Parallel: Master”, “Parallel: Slave1” or “Parallel: Slave2”. If not, please do not go to next step and check if the parallel cables have been connected well.

Master

Slave1

Slave2

c) Press and hold the “ON” button for 0.5s and turn on the UPS one by one. More details about how to start UPS,

please refer to related part of USER MANUAL.

Master

Slave1

Slave2

3) Turn on the parallel system without utility power supply (in Battery mode)

a) Turn on the battery breaker. b) Press the “ON” button of one UPS to set up the power supply. UPS will enter to power on mode. After initialization,

UPS will enter to No Output mode. Then, press “ON” button again to turn on UPS.

c) A few seconds later, after UPS is on, the UPS will enter to Battery mode. d) Then, do the same procedure for other UPSs as step c).

e) Then, the parallel system has been installed and starts to supply power to the load.

Master

Slave1

Slave2

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

4) Turn off the parallel system

Press and hold the “OFF” button to turn off the UPSs one by one. The buzzer will beep once. After a while, the UPSs will enter to bypass mode or no output mode synchronously.

5) Add one new unit into the parallel system

a) You can not add one new unit into the parallel system when whole system is running. You must cut off the load

and shut down the system first.

b) Make sure all of the UPSs are the parallel models and follow the connection refer to section 4. c) Install the new parallel system, please refers to the previous section.

6) Remove one unit from the parallel system

a) Press the “OFF” button twice. Then, the UPS will enter into bypass mode or no output mode without output. b) Turn off the output breaker of this unit. Then, turn off the input breaker of this unit. c) After it shuts down, you can move the parallel cable and share current cable. And then, remove the unit from the

parallel system.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Manuel de l'utilisateur

1 . CO N S IG N ES D E S É C UR I T É - S é c ur i t é

IMPORTANT !

PRUDENCE : Avant d'effectuer les procédures de ce document, veuillez lire et suivre les consignes de sécurité ainsi que l'information règlementaire importante de votre document Information réglementaire, de sécurité et environnementale.

Ce manuel contient des instructions importantes que vous devez suivre pendant l'installation et l'entretien de l’onduleur et des batteries. Veuillez lire toutes les instructions avant de faire fonctionner l'équipement et conservez ce manuel comme matériel de référence.

1.1 Mises en garde concernant l'emplacement de l'ONDULEUR :

 Installez l’onduleur à l'intérieur, à l'abri de sources d'humidité ou de chaleur, de la lumière directe du soleil, de la

poussière et de matières polluantes.

 Installez l’onduleur dans une zone structurellement solide. L’onduleur est très lourd ; soyez prudent lorsque vous le

déplacez ou le soulevez.

 Faites fonctionner l’onduleur à l'intérieur uniquement, à une température ambiante de 0 °C à 40 °C (entre 32 °F et

104 °F ).

 Laissez suffisamment d'espace libre autour de l’onduleur pour une ventilation adéquate.  N'installez pas l'onduleur près d'un système de stockage magnétique, car cela peut entraîner une corruption des

données.

 Les panneaux avant ou arrière de l’onduleur ne doivent pas être montés tournés vers le bas (sous aucun angle). Ce

type de montage empêcherait le système de refroidissement interne du système de fonctionner correctement, provoquant éventuellement des dommages non couverts par la garantie.

1.2 Mises en garde concernant la connexion :

 Il n'y a pas de dispositif standard de protection contre le renvoi de tension à l'intérieur, donc veuillez isoler l’onduleur en

accord avec ce diagramme avant de le mettre en fonctionnement.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Le tableau suivant contient une liste de sociétés du secteur électrique qui peuvent vous fournir des dispositifs de protection contre le renvoi de tension. Tableau 1 :

Type de

module

Fabricant

Type

Intensité

5 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220 Vca, 40 A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600 Vca, 45 A

6 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220 Vca, 40 A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600 Vca, 45 A

8 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220 Vca, 65 A

10 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220 Vca, 65 A

 L’onduleur doit être connecté avec une mise à la terre TN.  L'alimentation de ce dispositif doit être monophasée, avec une tension conforme à la plaque signalétique de

l'équipement. Elle doit aussi être mise à la terre de façon adéquate.

 L'utilisation de cet équipement avec des dispositifs d'assistance à la vie, où les défaillances de cet équipement peuvent

provoquer une défaillance de l'équipement d'assistance à la vie ou affecter considérablement sa sécurité ou son efficacité n'est pas recommandée. N'utilisez pas cet équipement en présence d'un mélange anesthésique inflammable à l'air, avec de l'oxygène ou du protoxyde d'azote.

 Connectez le terminal de mise à la terre du module d'alimentation de votre onduleur au conducteur de terre.  L’onduleur est connecté à une source d'alimentation DC (batterie). Les bornes de sortie peuvent être électrifiées

lorsque l’onduleur n'est pas connecté à une alimentation AC.

1.3 Mises en garde concernant l'entretien

 L'entretien et les réparations doivent être effectués uniquement par un personnel qualifié. Au cours de tout entretien,

l'onduleur doit être éteint ou mis hors circuit manuellement. Veuillez noter que des tensions potentiellement létales existent dans ce dispositif tant qu'une source d'alimentation est connectée.

 Le module d'alimentation de l'onduleur n'exige pas d'entretien. Ne l'ouvrez jamais. Il ne contient aucun composant

susceptible d'être réparé par l'utilisateur.

 Même après que le dispositif soit déconnecté de l'alimentation principale, les composant à l'intérieur de l’onduleur sont

encore connectés aux batteries et sont donc potentiellement dangereux.

 Avant d'entreprendre tout entretien et/ou maintenance, veuillez déconnecter les batteries et vérifier que le courant ne

passe plus et qu'aucune tension dangereuse n'est présente dans les bornes des condensateurs à haute capacité tels que les condensateurs de bus.

 Les fusibles doivent être remplacés uniquement par un personnel autorisé. Les fusibles grillés doivent être remplacés

uniquement par des fusibles du même numéro et type.

 Vérifiez qu'aucune tension n'est présente entre les bornes de la batterie et la terre avant tout entretien ou réparation.

Dans ce produit, le circuit de la batterie n'est pas isolé de la tension d'entrée. Des tensions dangereuses peuvent se produire entre les bornes de la batterie et la terre.

1.4 Batteries :

 Ne faites pas fonctionner votre onduleur sans le connecter à une batterie externe.  Les batteries peuvent présenter un risque d'électrocution ou d'incendie en raison de courants de court-circuit élevés.

Veuillez prendre les précautions adéquates. a) Ôtez vos montres, bagues ou tout autre objet métallique. b) Utilisez des outils pourvus de poignées isolées.

c) Portez des bottes et des gants en caoutchouc. d) Ne posez pas d'outils ou de pièces métalliques sur la batterie. e) Déconnectez la source d'alimentation avant de connecter ou de déconnecter les bornes des batteries.

 Ne jetez pas les batteries au feu. N'ouvrez pas l’onduleur ni les batteries. Les batteries doivent être éliminées de

manière appropriée conformément à la réglementation locale.

 Ne limez pas et n'unissez pas les terminaux de la batterie avec un objet.

 Débranchez et éteignez l'onduleur avant de remplacer la batterie.

 Le remplacement de la batterie doit être effectué uniquement par un personnel autorisé en utilisant le même nombre

de batteries et des batteries du même type (scellées au plomb-acide). Utilisez des outils pourvus de poignées isolées. Les

batteries sont recyclables.

 N'ouvrez pas et n'abimez pas les batteries. L'électrolyte qu'elles contiennent est toxique et dangereux pour la peau et

les yeux.

 Ne connectez pas et ne déconnectez pas les modules de batteries tant que l’onduleur est alimenté par la batterie.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

1.5 Normes

* Sécurité

Conformité aux normes de sécurité : IEC/EN 62040-1, UL1778 (4ème édition)

Marques de sécurités : cTUVus, CE

* Interférence électromagnétique

Émissions par conduction............................... :IEC/EN 62040-2

Catégorie C3

Émission rayonnée ........................ : CEI / EN 62040-2

Catégorie C3

* SEM

DES .......................................... : CEI / EN 61000-4-2

Niveau 4

Susceptibilité rayonnée........................................................ ... : CEI /

EN 61000-4-3

Niveau 3

Parasites électriques temporaires.........................................................

... : CEI / EN 61000-4-4

Niveau 4

Surintensité ................................................. .. ... : CEI / EN 61000-4-5

Niveau 4

Susceptibilité conduite ................................................. .......... ... : CEI

/ EN 61000-4-6

Niveau 3

Champ magnétique à la fréquence du réseau.............. ... : CEI /

EN 61000-4-8

Niveau 4

Signaux à basse fréquence........................... :CEI / EN 61000-2-2

Attention : Ce produit est destiné à des applications commerciales et industrielles dans un deuxième environnement. Des restrictions relatives à l'installation ou des mesures supplémentaires peuvent être nécessaires pour éviter les perturbations.

Conformité CE :

Ce logo indique que les produits 220 V/230 V/240 V HV respectent les normes EMC et LVD (en ce qui concerne la réglementation associée à la tension des équipements électrique et aux champs électromagnétiques).

Ce logo indique que le produit a été approuvé par TüV Süd, testé selon la norme UL1778.

Important

Un onduleur appartient à la catégorie des équipements électroniques et électriques. À la fin de sa vie utile, cet équipement doit être éliminé séparément et de façon appropriée. Ce symbole se trouve aussi sur les batteries fournies avec cet équipement. Il indique qu'elles doivent elles aussi être éliminées de façon appropriée à la fin de leur vie utile. Contactez votre centre de recyclage et de collecte des déchets dangereux pour obtenir des informations sur la façon dont vous devez éliminer les batteries usées.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2 . IN S TA L L A T IO N E T CO N F I G U R AT I O N

REMARQUE : Inspectez l'équipement avant son installation. Assurez-vous que rien dans l'emballage n'est endommagé.

Veuillez conserver l'emballage d'origine dans un endroit sûr pour une utilisation ultérieure.

REMARQUE : Il y a deux types différents d’onduleurs E6 LCD RT EVOLUTION : les modèles standards et de longue durée. Veuillez consulter le tableau suivant.

Modèle No.

Type

Modèle No.

Type

E6 LCD RT Evolution 5 KVA

Standard

E6 LCD RT Evolution 5 KVA S

Longue

durée

E6 LCD RT Evolution 6 KVA

E6 LCD RT Evolution 6 KVA S

E6 LCD RT Evolution 8 KVA

E6 LCD RT Evolution 8 KVA S

E6 LCD RT Evolution 10 KVA

E6 LCD RT Evolution 10 KVA S

2.1 Panneau arrière

E6 LCD RT EVOLUTION 5000/6000/8000/10000

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Schéma 4 : Connexion entre les blocs de batterie et l’onduleur

1 - Port de communication RS-232 2 - Port de communication USB 3 - Interrupteur d'arrêt d'urgence (EPO Emergency Power Off) 4 - Port de distribution du courant (pour fonction parallèle) 5 - Port parallèle (pour fonction parallèle) 6 - Port intelligent 7 - Port du commutateur de dérivation externe pour entretien 8 - Ventilateur 9 - Connecteur externe de batterie 10 - Disjoncteur d'entrée 11 - Terminal d'entrée/sortie 12 - Terminal d'entrée 13 - Terre 14 - Terminal de sortie 15 - Disjoncteur de sortie du bloc-batterie

Remarque : Maintenez l'interrupteur d'arrêt d'urgence fermé pendant le fonctionnement normal de l'onduleur. Pour activer la fonction d'arrêt d'urgence, veuillez retirer le cavalier.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

ATTENTION : Les circuits d'arrêt d'urgence, RS 232 et USB sont des circuits à basse tension de sécurité (SELV) IEC 60950. Ce circuit doit être séparé de tout circuit à tension dangereuse par une isolation renforcée.

Schéma unifilaire L'image ci-dessous représente le schéma unifilaire :

Il est fermé pour le fonctionnement normal de l'onduleur.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.2 Installation de l’onduleur

Montage en version rack

 Étape 1

 Étape 2

Étape 1 : Fixez les équerres de montage aux trous latéraux de l'onduleur en utilisant les vis fournies. Les équerres doivent être tournées vers l'avant.

Étape 2 : Soulevez le module de l’onduleur et faites-le glisser dans la baie. Fixez l’onduleur à la baie avec l'aide de vis, d'écrous et de rondelles (fournis par l'utilisateur) sur les équerres de montage et dans les rails de la baie.

Installation en tour

L’onduleur est livré avec quatre pieds en plastique et 6 extensions en plastiques (2 courtes et 4 longues). Ces éléments peuvent être utilisés pour installer l’onduleur en tour en 3U ou bien l’onduleur avec une batterie en 6U.

Pour une installation en 3U, il n'est pas nécessaire d'utiliser les extensions longues.

 Étape 1

 Étape 2

 Étape 3

Assemblez les deux pieds et une extension courte ensemble pour obtenir un support de 13 cm de large. Un autre support peut être assemblé de la même façon.

Alignez les deux supports à environ 35 cm l'un de l'autre à l'étape 2.

Placez alors l’onduleur sur les supports comme indiqué à l'étape 3. Vérifiez que l'écran LCD de l'onduleur se trouve bien sur la moitié supérieure du panneau avant.

Pour une installation en 6U, il n'est pas nécessaire d'utiliser les extensions courtes.

 Étape 1

 Étape 2

 Étape 3

Assemblez deux pieds avec deux extensions longues. Un ensemble de supports en plastique de 26 cm de large est prêt. Un autre ensemble de supports peut être assemblé de la même façon.

Alignez les deux supports à environ 35 cm l'un de l'autre à l'étape 2.

Placez alors l’onduleur et la batterie sur les supports comme indiqué à l'étape 3. Vérifiez que l'écran LCD de l’onduleur se trouve bien sur la moitié supérieure du panneau avant.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.3 Configuration de l’onduleur

L'installation et le câblage doivent être réalisés par des professionnels conformément aux lois/réglementations locales relatives à l'électricité et aux instructions suivantes.

1) Assurez-vous que le câble d'alimentation et les disjoncteurs dans le bâtiment sont suffisants pour la capacité nominale

de l'onduleur, afin d'éviter tout risque d'électrocution ou d'incendie.

REMARQUE : Ne pas utiliser la prise murale comme source d'alimentation pour l’onduleur, car son courant nominal est inférieur au courant d'entrée maximal de l’onduleur. De plus, la prise pourrait prendre feu et être détruite.

2) Coupez l'interrupteur principal du bâtiment avant l'installation.

3) Éteignez tous les appareils connectés avant le raccordement à l’onduleur.

4) Préparez les câbles en vous référant au tableau suivant :

Modèle

Spécifications des câbles (AWG/mm²)

Entrée

Sortie

Batterie

Terre

5KRTE(S)

8 / 6

10 / 6

8 / 6

6KRTE(S)

8 / 6

10 / 6

8 / 6

8KRTE(S)

6 / 10

8 / 6

6 / 10

10KRTE(S)

6 / 10

8 / 6

6 / 10

REMARQUE 1 : Le câble pour les modèles 5KRTE(S) et 6KRTE(S) doit pouvoir supporter un courant supérieur à 40 A. Il est recommandé d'utiliser un câble de 10 AWG/6 mm² ou plus épais pour des raisons de sécurité et d'efficacité.

REMARQUE 2 : Le câble pour les modèles 8KRTE(S) et 10KRTE(S) doit pouvoir supporter un courant supérieur à 63 A. Il est recommandé d'utiliser un câble de 8 AWG/10 mm² ou plus épais pour des raisons de sécurité et d'efficacité.

REMARQUE 3 : Le choix des couleurs des câbles doit être conforme aux lois et aux réglementations locales relatives à l'électricité.

REMARQUE 4 : Les câbles externes de la batterie doivent avoir une isolation renforcée ou bien se composer de câbles à isolation double.

Attention :

● Pour un ensemble de batteries standard, un disjoncteur DC déconnecte le bloc de batteries et l’onduleur. Mais pour les autres ensembles de batteries externes, assurez-vous qu'un disjoncteur DC ou un autre dispositif de sécurité soit installé entre l’onduleur et le bloc de batteries externes. Sinon, veuillez en installer un. Éteignez le disjoncteur de la batterie avant l'installation. REMARQUE : Réglez le disjoncteur de la batterie sur la position « OFF », puis installez le bloc-batterie.

● Veillez particulièrement à respecter la tension nominale de la batterie indiquée sur le panneau arrière. Si vous voulez

changer les numéros du bloc-batterie, veillez à modifier en même temps le paramètre. Un branchement avec une tension de batterie incorrecte peut provoquer des dommages irréversibles sur l’onduleur. Assurez-vous que la tension du bloc de batteries est correcte.

● Faites très attention à l'indication concernant la polarité située sur le connecteur de la batterie externe et assurez-vous que la polarité correcte de la batterie est connectée. Une connexion incorrecte peut provoquer des dommages irréversibles sur l’onduleur.

● Assurez-vous que le câblage de mise à la terre de protection est correct. La spécification du courant, la couleur, l'emplacement, le branchement et la fiabilité de la conductance du câble doivent être vérifiés avec soin.

● Assurez-vous que le câblage d'entrée et de sortie du secteur est correct. La spécification du courant, la couleur, l'emplacement, le branchement et la fiabilité de la conductance du câble doivent être vérifiés avec soin. Assurez-vous que le site L/N est correct, pas inversé ni en court-circuit.

2-4. Installation de l’onduleur en parallèle Pour une installation en parallèle de l’onduleur, veuillez consulter l'annexe 1 à la fin de ce manuel.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3 . F O NC T I O NN E M E NT

3-1. Description des modes/états de fonctionnement

Mode/état

Description

onduleur sous-

tension

 Lorsque l'UPS est sous-tension, il sera en mode sous- tension pendant quelques secondes

pour l'initialisation du CPU et du système.

Mode AC

 Lorsque la tension d'entrée se situe dans une plage de tension acceptable et que le

système onduleur est allumé (l'onduleur est en marche), l'onduleur fournira une tension AC à onde sinusoïdale stable. En mode AC, l'onduleur chargera aussi la batterie.

Mode ECO (Efficiency

Corrective Optimizer

- Optimiseur de correction du

rendement)

 Lorsque la tension d'entrée se situe dans la plage de tension réglementaire et que le mode

ECO est activé, l'onduleur dérivera la tension de sortie pour une économie d'énergie. Si la tension d'entrée se situe en dehors d'une plage réglementaire, mais qu'elle se situe dans une plage acceptable en mode AC, l'onduleur transfèrera l'énergie à l'onduleur qui alimentera la charge (semblable au mode AC).

Mode Convertisseur

 Lorsque la tension d'entrée se situe entre 46 et 64 Hz, le système onduleur peut être

configuré avec une fréquence de sortie constante (50 Hz ou 60 Hz) grâce à l'onduleur. Toutefois, dans ce mode, l'onduleur chargera la batterie. Il n'y a pas de dérivation dans ce mode.

Mode Batterie

 Lorsque la tension d'entrée se situe hors d'une plage ou d'une défaillance électrique

acceptable et que le système onduleur est activé (l'onduleur est en marche), l'onduleur bénéficiera d'une alimentation de secours provenant de la batterie.

Mode dérivation

 Lorsque la tension d'entrée se situe dans une fourchette acceptable et que le mode

dérivation est activé, et que l’onduleur n'est pas branché ou que l'onduleur ne peut pas supporter la charge, l'onduleur alimentera la charge en énergie grâce à la dérivation.

Mode de test de la

batterie

 Lorsque l'onduleur est en mode AC ou en mode convertisseur et que la commande de test

de la batterie est activée sur l'écran LCD ou avec le logiciel de contrôle, l'onduleur commencera à tester la batterie. Cette opération est utilisée pour vérifier l'état de la batterie.

État d'alerte

 Si quelques erreurs ont lieu dans l'onduleur (mais qu'il fonctionne normalement), la

sonnerie se déclenchera et le code d'alerte apparaitra sur l'écran LCD pour un dépannage.

Mode défaillance

 Lorsqu'une erreur fatale a lieu dans l'onduleur, il émettra un bip continu et entrera en mode

défaillance. L'écran LCD affichera un code de panne.

3-2. Bouton de fonctionnement

Il y a 4 boutons sur le panneau avant.

Bouton

Fonction

ON/ENTER [Allumer/Entrer]

 Appuyez sur ce bouton pour démarrer l'onduleur.  Ou bien appuyez pour confirmer un choix dans le menu.

OFF/ESC [Éteindre/Sortir]

 Appuyez sur ce bouton pour éteindre l'onduleur.  Ou bien appuyez pour retourner au menu précédant.

UP [Vers le haut]

 Appuyez sur ce bouton pour sélectionner l'élément précédant dans le menu.  Ou bien appuyez pour retourner à la page précédente sur l'écran.  Ou bien appuyez pour augmenter le chiffre lors de la configuration.

DOWN [Vers le bas]

 Appuyez sur ce bouton pour sélectionner l'élément suivant dans le menu.  Ou bien appuyez pour passer à la page suivante sur l'écran.  Ou bien appuyez pour obtenir un chiffre inférieur lors de la configuration.

UP + DOWN [Vers le haut + Vers le bas]

 Pour permettre que l'écran LCD tourne automatiquement 90º, appuyez sur ces deux

boutons en même temps. Cette opération est utilisée pour configurer l'onduleur dans la baie ou dans la tour.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-3. Voyants LED L'écran avant compte 4 voyants qui affichent l'état de fonctionnement de l'onduleur :

Mode LED

Dérivation

Ligne

Batterie

Panne

onduleur sous-tension

  



Mode dérivation

●

○ ○ ○

Mode AC / Mode convertisseur

○ ● ○

○

Mode batterie

○

○ ● ○

Mode erreur

○ ○ ○

●

Mode test de la batterie

○

●

○

Mode ECO ● ●

○

Remarque : ● le voyant LED est allumé ; ○ le voyant LED est éteint ;  le voyant LED clignote.

3-4. Alarme sonore

État de l'onduleur

État de l'alarme

Mise en sourdine

Mode dérivation

La sonnerie retentit une fois toutes les 2 minutes

Oui

Batterie / Mode test de la batterie (tension normale)

La sonnerie retentit une fois toutes les 4 secondes

Oui

Batterie / Mode test de la batterie (tension faible)

La sonnerie retentit une fois par seconde

Oui Défaillance

La sonnerie émet un bip continu

Oui

Alertes (sauf surcharge)

La sonnerie retentit une fois par seconde

Non

Surcharge

La sonnerie retentit deux fois par seconde

Non Autres

Mise en sourdine

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-5. Fonctionnement de l’onduleur isolé

3-5-1. Allumer l'onduleur avec le circuit de puissance (en mode ligne)

1) Vérifiez que les entrées principales et la batterie sont connectées correctement et que le disjoncteur du bloc de

batteries est sur « ON » ; configurez les principaux disjoncteurs d'entrée externes sur « ON » ; le ventilateur s'activera

et l'onduleur alimente les charges en énergie par dérivation ; (l'onduleur fonctionne en mode dérivation). REMARQUE : Lorsque l'onduleur est en mode dérivation, la tension de sortie provient directement du secteur et la charge n'est donc pas protégée par l'onduleur. Pour protéger cette précieuse charge, l'onduleur doit être en mode ligne.

2) Lorsque l'écran LCD affiche la page d'accueil, appuyez sur le bouton « ON/ENTER » et l'écran affichera une page

rapide « Turn On » [Allumer] ; déplacez la flèche sur « Yes » [Oui] avec les boutons vers le haut et vers le bas, puis

appuyez sur « ON/ENTER » : l'onduleur démarrera en émettant un bip sonore. Vous pouvez également entrer dans le

« control menu » [menu de contrôle] pour sélectionner la commande « Turn On » [Allumer] afin de démarrer

l'onduleur. Veuillez consulter la section « Fonctionnement de l'onduleur ».

3) Au bout de quelques secondes, l'onduleur entrera en mode ligne ; « Line mode » [Mode ligne] s'affichera sur l'écran

LCD. (En mode ligne, si la puissance du secteur est anormale, l'onduleur passera en mode batterie sans interruption.)

3-5-2. Allumer l'onduleur sans le réseau (en mode batterie)

1) Assurez-vous que la batterie est bien branchée et que le disjoncteur du bloc de batteries est sur « ON ».

2) Appuyez sur le bouton « ON/ENTER » pour allumer l'alimentation interne ; l'onduleur entrera en mode dérivation sans

sortie ;

3) Lorsque l'écran LCD affiche la page d'accueil, appuyez sur le bouton « ON/ENTER » : l'écran LCD affichera une page

rapide « Turn On » [Allumer] ; déplacez la flèche sur « Yes » [Oui] en appuyant vers le bas ou vers le haut, puis

appuyez sur « ON/ENTER » : l'onduleur démarrera en émettant un bip sonore. Vous pouvez aussi entrer dans le menu

de contrôle pour sélectionner l'instruction « Turn On » [Allumer] pour démarrer l'onduleur. Veuillez consulter la section

« Fonctionnement de l'écran LCD ».

4) Au bout de quelques secondes, l'onduleur entrera en mode batterie ; l'écran LCD affichera « Battery mode » [Mode

batterie] (en mode batterie, le système s'éteindra automatiquement lorsque la batterie sera déchargée. Si

l'alimentation du secteur est restaurée, il redémarrera automatiquement en mode ligne).

3-5-3. Connecter des appareils à l'onduleur

Une fois le système onduleur allumé, vous pouvez connecter des dispositifs (charge) à l'onduleur.

1) Tout d'abord, démarrez l'onduleur puis allumez vos dispositifs un par un ; l'écran LCD affichera le niveau total de

charge.

2) S'il est nécessaire de connecter des charges inductives, telles qu'une imprimante, le courant de démarrage doit être

calculé avec soin pour voir si la capacité de l'onduleur est suffisante en raison de la consommation élevée d'énergie de

démarrage par ce type de charge.

3) Si l'onduleur est en surcharge, la sonnerie émettra deux bips par seconde.

4) Lorsque l'onduleur est en surcharge, veuillez retirer quelques charges immédiatement. Il est recommandé que la

charge totale connectée à l'onduleur soit inférieure à 80 % de sa capacité de puissance nominale pour des raisons de

sécurité du système.

5) Si le temps de surcharge est supérieur au temps indiqué dans les spécifications du mode ligne, l'onduleur passera

automatiquement en mode dérivation. Une fois la surcharge éliminée, il repassera en mode ligne. Si le temps de

surcharge est supérieur au temps indiqué dans les spécifications du mode batterie, l'onduleur entrera dans un état de

défaillance. Si la dérivation est alors activée, l'onduleur alimentera la charge par dérivation. Si la fonction de dérivation

est désactivée ou que la puissance d'entrée n'est pas dans la plage admissible de dérivation, la sortie sera directement

coupée.

3-5-4. Charger les batteries

1) Une fois l’onduleur connecté au secteur, le chargeur chargera automatiquement les batteries, excepté en mode

batterie ou en mode de test de la batterie.

2) Nous suggérons de charger les batteries au moins 10 heures avant des les utiliser. Autrement, le temps de sauvegarde

peut être inférieur à la durée prévue.

3) Assurez-vous que le nombre de batteries configuré dans le tableau de contrôle (veuillez consulter la section pour

changer le nombre de batteries) correspond bien à la connexion actuelle.

3-5-5. Fonctionnement en mode batterie

1) Lorsque l'onduleur est en mode batterie, la sonnerie émettra des bips sonores selon les différentes capacités de la

batterie. Normalement, la sonnerie émettra un bip toutes les 4 secondes en mode batterie, mais lorsque la tension de

la batterie baisse jusqu'à un niveau d'alerte, la sonnerie émettra un bip par seconde et l'onduleur s'éteindra

automatiquement au bout de quelques instants. Les utilisateurs peuvent débrancher quelques charges non

importantes pour désactiver l'alarme d'arrêt et prolonger le temps de sauvegarde. Si aucune charge ne peut être

débranchée à n'importe quel moment, vous devrez éteindre toutes les charges le plus tôt possible pour protéger les

dispositifs ou sauvegarder des données. Autrement, il y a un risque de perte de données ou d'erreur de charge.

2) En mode batterie, si la sonnerie est dérangeante, vous pouvez saisir « Control->Mute » [Contrôle->Mise en sourdine]

sur l'écran LCD pour qu'elle soit silencieuse. Veuillez consulter la section « Fonctionnement de l'écran LCD ».

3) Le temps de sauvegarde du modèle longue durée dépend de la capacité de la batterie externe.

4) Le temps de sauvegarde peut changer selon la température et le type de charge.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

5) Le temps de sauvegarde maximum est limité par défaut à 16,5 heures (après s'être déchargé pendant 16,5 heures, le

système onduleur s'éteindra automatiquement pour protéger la batterie). L'intervalle de temps peut être modifié grâce

à l'écran LCD ou au port de communication.

3-5-6. Tester les batteries

1) Si vous avez besoin de vérifier l'état de la batterie ou sa performance lorsque l'onduleur est en fonctionnement en

mode ligne/convertisseur/ECO, vous pouvez entrer dans le menu « Control->Batt Test » [Contrôle->Test de la batterie] pour configurer l'onduleur afin de tester la batterie. Veuillez consulter la section « Fonctionnement de l'écran LCD ».

2) Vous pourrez également configurer un test de la batterie grâce au logiciel de contrôle.

3) Si l'onduleur est en train de tester la batterie, l'écran LCD affichera « Battery test mode » [Mode de test de la

batterie] et la sonnerie émettra le même signal qu'en mode batterie, mais les voyants batterie et secteur seront tous deux allumés.

3-5-7. Éteindre l'onduleur en mode ligne alimenté par le secteur

1) Lorsque l'écran LCD affiche la page d'accueil, appuyez sur le bouton « OFF/ESC » : l'écran LCD affichera une page

rapide « Turn Off » [Éteindre] ; déplacez la flèche sur « Yes » [Oui] en appuyant vers le bas ou vers le haut, puis appuyez sur « ON/ENTER » : l'onduleur s'éteindra en passant en mode dérivation et en émettant un bip sonore. Vous pouvez également entrer dans le menu contrôle pour sélectionner la commande « Turn Off » [Éteindre] pour

éteindre l'onduleur. Veuillez consulter la section « Fonctionnement de l'écran LCD ». REMARQUE : Ici, « Turn Off » [Éteindre] indique que l'onduleur ne fonctionne pas en mode ligne/convertisseur/ECO/batterie/test de la batterie. Donc, même si l’onduleur est éteint, si la tension d'entrée ou de dérivation est normale, l'alimentation interne sera encore en fonctionnement ; et si l'état de dérivation a été configuré sur « enable » [activer], l'onduleur aura encore une tension de sortie.

2) Si vous avez besoin de couper complètement la tension de sortie, veuillez tourner le disjoncteur d'entrée externe.

Au bout de quelques secondes, l'écran n'affiche aucune information et l’onduleur est complètement éteint.

3-5-8. Arrêter l'’onduleur sans le secteur (en mode batterie)

1) Lorsque l'écran LCD affiche la page d'accueil, appuyez sur le bouton « OFF/ESC » : l'écran LCD affichera une page

rapide « Turn Off » [Éteindre] ; déplacez la flèche sur « Yes » [Oui] en appuyant vers le bas ou vers le haut, puis

appuyez sur « ON/ENTER » [Démarrer/Entrer] : l'onduleur s'éteindra en mode dérivation en émettant un bip

sonore. Vous pouvez également entrer dans le menu de contrôle pour sélectionner la commande « Turn Off »

[Éteindre] pour éteindre l'onduleur. Veuillez consulter la section « Fonctionnement de l'écran LCD ».

2) Si la tension d'entrée de dérivation est nulle, l'onduleur coupera toutes les sources d'alimentation et l'écran

n'affichera aucune information.

3-5-9. Changer le nombre de batteries

Par défaut, l’onduleur requiert 20 batteries (12 V) (pour une série), mais il peut en utiliser 18 ou 19. Cependant, avant de changer le nombre de batteries, le système onduleur doit être complètement éteint, le boîtier doit être ôté et les cavaliers du tableau de contrôle doivent être reconfigurés conformément au tableau ci-dessous :

Remarque : 1 = avec cavalier ; 0 = sans cavalier ; x = ces broches sont destinées à d'autres fonctions. REMARQUE : Cette opération doit être effectuée par un technicien professionnel. Veuillez contacter le distributeur pour

toute assistance.

3-6. Fonctionnement de l'onduleur en parallèle

Pour une installation en parallèle de l'onduleur, veuillez consulter l'annexe 1 à la fin de ce manuel.

Nombre de

batteries (une

série)

Cavalier 1 du tableau de contrôle

broche 1 &

broche 2

broche 3 &

broche 4

broche 5 &

broche 6

broche 7 &

broche 8

X X 0 0 19

X X 1

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7. Fonctionnement de l'écran LCD

Toute la structure de l'affichage LCD est démontrée dans le diagramme ci-dessous :

Main Interface

Control

Measurement

Information

Setting

Alarm

Page 1: Input

Page 2: Output

Page 3: Battery

Page 4: Bypass

Page 5: Charger

Turn On

Batt Test

Mute

Para Unlock

Page 1: Bypass

Page 2: ECO

Page 3: Output

Page 4:Battery

Page 5:

UPS

Info

Page 6: Others

Fault Info

Warning Info

Bypass

ECO

Output

Battery

Calibration

Others

Press button“ Enter”

Press button“ ESC”

Press either button“ UP” or “ DOWN”

Press button“ Esc”

3-7-1. Interface principale (page d'accueil)

1) La première ligne affichera le mode de fonctionnement de l'onduleur.

2) Lors d'une alarme, l'information d'alerte ou d'erreur sera affichée en dessous de la ligne de charge.

3) Lorsque le panneau avant n'est pas utilisé pendant 10 minutes, l'affichage retourne à la page d'accueil.

4) Appuyez sur les boutons « vers le bas » et « vers le haut » pour entrer dans le menu de fonctionnement (voir 3-7-2-1).

5) Lorsque l'écran LCD affiche la page d'accueil, si l'onduleur est en mode dérivation, vous pouvez appuyez sur le bouton

« ON/ENTER » pour allumer l'onduleur en mode AC/ convertisseur/ ECO/ batterie selon la configuration et l'état d'entrée ; inversement, vous pouvez appuyer sur le bouton « OFF/ESC » pour que l'onduleur passe en mode dérivation ou s'éteigne. (Veuillez consulter la section « Fonctionnement d'un onduleur isolé »).

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2. Menu de fonctionnement

3-7-2-1. Menu principal

→

1) Après avoir appuyer sur les boutons « vers le haut » et « vers le bas » dans la page d'accueil, cinq éléments seront

affichés dans le menu de fonctionnement : Control [Contrôle] / Measurement [Mesures] / Information [Information] / Setting [Configuration] / Alarm [Alarme].

2) Appuyez sur les boutons « vers le haut » et « vers le bas » pour choisir une option.

3) Appuyez sur le bouton « ON/ENTER » pour confirmer votre choix.

4) Appuyez sur le bouton « OFF/ESC » pour retourner à la page d'accueil.

5) Cette opération est identique ou semblable dans un autre menu ou une sur autre page. Veuillez consulter la section «

Fonctionnement des boutons ».

3-7-2-2. Contrôle

REMARQUE 1 : Normalement, ces quatre options s'affichent sur cette interface sauf l'option « Para Unlock » [Débloquer

parallèle]. « Para Unlock » [Débloquer parallèle] apparait uniquement lorsque qu'une erreur de communication en parallèle à lieu. REMARQUE 2 : Le message « Turn On » [Allumer] s'affichera si l’onduleur n'est pas allumé. Le message « Turn Off » [Éteindre] s'affichera si l’onduleur est allumé. En général, ces deux messages ne s'affichent pas en même temps ni au cours de tous les modes de fonctionnement.

1) Turn On/Turn Off [Allumer/Éteindre] Cette option permet d'allumer et d'éteindre l'onduleur.

a) En mode dérivation, le message « Turn On » [Allumer] s'affichera dans le menu de contrôle. Si cette option est

sélectionnée et confirmée, l'onduleur passera en mode AC ou convertisseur ou ECO ou batterie selon la

configuration et l'état d'entrée.

→ →

REMARQUE : Vous pouvez tout simplement allumer l'onduleur en appuyant sur le bouton « ON/ENTER » dans la page

d'accueil. Il n'est pas nécessaire d'entrer dans le menu de contrôle pour allumer l'onduleur.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

b) En mode AC ou convertisseur ou ECO ou batterie, le message « Turn Off » [Éteindre] s'affichera dans le menu de

contrôle. Si cette option est sélectionnée et confirmée, l'onduleur passera en mode dérivation ou s'éteindra.

→ →

REMARQUE : Vous pouvez tout simplement éteindre l'onduleur en appuyant sur le bouton « OFF/ESC» dans la page

d'accueil. Il n'est pas nécessaire d'entrer dans le menu de contrôle pour éteindre l'onduleur.

2) Test de la batterie Cette opération permet de vérifier si l'onduleur peut fonctionner correctement en mode batterie et de tester la performance de la batterie. Cette option peut apparaitre dans tous les modes, mais elle ne fonctionnera pas dans les modes batterie/défaillance/ECO. Les données associées seront affichées en même temps.

→ →

3) Mise en sourdine Cette opération permet de vérifier si l'onduleur peut fonctionner correctement en mode batterie et de tester la performance de la batterie. Cette option peut apparaitre dans tous les modes, mais elle ne fonctionnera pas dans les modes batterie/défaillance/ECO . Les données associées seront affichées en même temps.

→ →

4) Débloquer le système en parallèle Ceci correspond à la commande « parallel (protection) unlock » [débloquer la protection en parallèle]. Ce message apparait uniquement lorsque l'écran LCD affiche l'alerte « 3F : Para Protect » (qui indique que le système en parallèle est sous protection et ne peut pas démarrer) ; s'il est nécessaire de démarrer l'onduleur, cette commande doit être exécutée. REMARQUE : avant d'exécuter cette action, vous devez vérifier si les câbles du système et les raccords sont connectés correctement et en toute sécurité. Veuillez lire les informations associées dans la section de dépannage.

→ →

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2-3. Mesures

Le menu mesures indique les valeurs de paramètres tels que la tension, le courant, la fréquence, la puissance, la capacité, le temps, etc. Appuyez sur les boutons « vers le haut » et « vers le bas » pour explorer les pages.

3-7-2-4. Information

L'option information affiche toutes les valeurs de configuration et d'état des paramètres. Appuyez sur les boutons « vers le haut » et « vers le bas » pour explorer les pages.

3-7-2-5. Configuration

Ce menu est utilisé pour configurer les définitions des paramètres ou pour effectuer les étalonnages.

REMARQUE : Toutes les définitions ne sont pas disponibles dans chaque mode de fonctionnement. Si la définition n'est pas disponible dans le mode actuel, l'écran LCD affichera un message rapide « Item can not be set in this mode » [Ce mode ne permet pas de configurer cet élément]. Appuyez sur n'importe quel bouton ou bien attendez quelques secondes pour que ce message disparaisse.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

1) Configuration de dérivation

Interface

Description

1. État (disponible uniquement en mode dérivation/ AC)

1.1 Open/Forbid [Ouvrir/Interdire]: Open [Ouvrir] : Dérivation autorisée. En sélectionnant cette option, l’onduleur fonctionnera en mode dérivation en fonction du paramètre dérivation activé/désactivé. Forbid [Interdire] : Dérivation non autorisée. En sélectionnant cette option,

l'onduleur n'est pas autorisé à passer en mode dérivation quelle que soit la situation.

1.2 Enable/Disable [Activer/Désactiver]

Cette option apparait uniquement lorsque l'état dérivation est sur « Open » [Ouvrir].

Enable [Activer] : Dérivation activée. En sélectionnant cette option, le mode dérivation est activé. Disable [Désactiver] : Dérivation désactivée. Lorsque cette option est sélectionnée, une dérivation automatique est possible, mais une « Manual bypass » [dérivation manuelle] n'est pas disponible. L'option « Manual bypass » [dérivation manuelle] indique que l'utilisateur fait passer l'onduleur en mode dérivation manuellement (par exemple, en mode AC, éteindre l'onduleur pour passer en mode dérivation). Ensuite,

l'onduleur rpassera en mode dérivation, mais sans sortie s'il est éteint en mode AC.

REMARQUE : Les options suivantes sont uniquement disponibles en mode dérivation :

2. HighLoss V [Perte maximale T] : Configuration de la tension maximale pour une

dérivation. Pour la configuration, la fourchette de tensions s'étend de (puissance nominale en Volt +11 V) à 276 V et la valeur par défaut est de 264 V.

3. LowLoss V [Perte minimale T] : Configurez la tension minimale pour une dérivation.

Pour la configuration, la fourchette de tensions s'étend de 110 V à (puissance nominale en Volt +11 V) et la valeur par défaut est de 110 V.

4. HighLoss F [Perte maximale F] : Configuration de la fréquence maximale pour une

dérivation.

50 Hz : La plage de réglage est comprise entre 51 Hz et 54 Hz. 60 Hz : La plage de réglage est comprise entre 61 Hz et 64 Hz. La valeur par défaut est de 54,0 Hz/64,0 Hz.

5. LowLoss F [Perte minimale F] : Configuration de la fréquence maximale pour une

dérivation.

Système de 50 Hz : La plage de réglage est comprise entre 46,0 Hz et 49,0 Hz. Système de 60 Hz : La plage de réglage est comprise entre 56,0 Hz et 59,0 Hz. La valeur par défaut est de 46 Hz/56 Hz.

2) Configuration ECO (uniquement disponible et opérationnelle en mode dérivation)

Interface

Description

1. État Enable [Activer] : Active la fonction ECO Disable [Désactiver] : Désactive la fonction ECO

Si la fonction ECO est désactivée, la plage de tension et la gamme de fréquences pour le mode ECO peuvent encore être définies, à condition que la fonction ECO soit activée.

2. HighLoss V [Perte maximale T] : Tension maximale en mode ECO. La fourchette de tensions s'étend de + 5 % à + 10 % de la tension nominale.

3. LowLoss V [Perte minimale T] : Tension minimale en mode ECO. La fourchette de tensions s'étend de -5 % à -10 % de la tension nominale.

4. HighLoss F [Perte maximale F] : Configuration de la fréquence minimale pour le mode ECO. Système de 50 Hz : La plage de réglage est comprise entre 46 Hz et 48 Hz. Système de 60 Hz : La plage de réglage est comprise entre 56 Hz et 58 Hz. La valeur par défaut est de 48 Hz/58 Hz.

5. LowLoss F [Perte minimale F ] : Configuration de la fréquence maximale pour le mode ECO. 50 Hz : La plage de réglage est comprise entre 52,0 Hz et 54,0 Hz. 60 Hz : La plage de réglage est comprise entre 62,0 Hz et 64,0 Hz. La valeur par défaut est de 52,0 Hz/62,0 Hz.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3) Configuration de sortie (disponible ou opérationnelle uniquement en mode dérivation)

Interface

Description

1. Volt [Tension] : 208 : tension nominale de 208 Vca 220 : Affiche la tension nominale de 220 Vca 230 : tension nominale de 230 Vca 240 : tension nominale de 240 Vca

2. Freq [Fréquence] : 50Hz : La fréquence de sortie est de 50 Hz. 60Hz : La fréquence de sortie est de 60Hz. ATO : En sélectionnant cette option, la fréquence de sortie sera choisie en fonction de

la dernière fréquence normale du réseau. Si celle-ci est comprise entre 46 Hz et 54 Hz, la fréquence de sortie sera de 50,0 Hz. Si celle-ci est comprise entre 56 Hz et 64 Hz, la fréquence de sortie sera de 60,0 Hz. ATO est le réglage par défaut.

3. CVCF [Tension constante et fréquence constante] :

Activer ou désactiver le mode convertisseur. Enable [Activer] : La fréquence de sortie sera de 50 Hz ou de60 Hz selon la configuration de l'option « Freq ». La fréquence d'entrée peut être comprise entre 46 Hz et 64 Hz. Disable [Désactiver] : la fréquence de sortie se synchronisera avec la fréquence d'entrée sur une plage de 46~54 Hz pour un système de 50 Hz ou de 56~64 Hz pour un système de 60 Hz. REMARQUE : CVCF signifie Constant Voltage and Constant Frequency [Tension constante et fréquence constante] et représente le mode convertisseur.

4) Configuration de la batterie (disponible dans tous les modes de fonctionnement)

Interface

Description

1. Dischg Protect [Protection contre les décharges] :

1.1

Enable [Activer] : la fonction de protection contre les décharges de la batterie est

activée. Lorsque l'onduleur a fonctionné en continu en mode batterie/test de la batterie, il s'éteindra automatiquement lorsque la durée de fonctionnement configurée à l'option 1.2 ci-dessous se termine. ; Disable [Désactiver] : la fonction de protection contre les décharges de la batterie est désactivée.

1.2

0000~1 500 : Le temps maximum de décharge s'étend de 0 à 1 500 min. L'onduleur

s'éteindra pour protéger la batterie au moment de la sauvegarde lorsque la fonction « Dischg Protect » [Protection contre les décharges] est activée. Si la fonction « Dischg protect » [Protection contre les décharges] est désactivée, alors cette configuration ne sera pas utile, quelle que soit la configuration. La valeur par défaut pour cette configuration est de 990 min.

2. Batt Test Type [Type de test de la batterie] :

2.1 Short Time [Courte durée] : le test de la batterie durera 10 secondes.

2.2 Long Time [Longue durée] le test peut durer plus longtemps, pouvant être réglé

entre 01 à 99 minutes.

2.3 Till Batt Low [Jusqu'à ce que la batterie soit faible] : le test ne s'arrêtera que

lorsque la tension de la batterie sera faible.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

5) Calibration [Étalonnage] :

Interface

Description

1. Batt [Batterie] : étalonnage de la tension de la batterie. L'étalonnage s'étend de 0 V

à 5,7 V. La valeur par défaut est de 0 V. Cette option est disponible dans tous les modes de fonctionnement.

2. Inv [Onduleur] : cette option permet de régler la tension de sortie de l'onduleur ; la plage de valeurs s'étend de 0 V à 6,4 V ; la valeur par défaut est de 0 V. Cette option est disponible uniquement en mode ligne/ batterie/ convertisseur.

3. Chg [Chargeur] : cette option permet de régler la tension de sortie du chargeur ; la plage de valeurs s'étend de 0 V à 6,9 V ; la valeur par défaut est de 0 V. Cette option est disponible uniquement en mode dérivation/ ligne/ ECO /convertisseur. ( REMARQUE : avant de régler la tension de sortie du chargeur, débranchez toutes les batteries pour obtenir la tension précise du chargeur. Assurez-vous que le réglage est adapté aux spécifications de la batterie, sinon cela peut détruire la batterie.)

6) Autres configurations (disponibles dans tous les modes de fonctionnement)

Interface

Description

Hot standby [Réserve permanente] : Enable [Activer] : la fonction « Hot standby » [Réserve permanente] est activée. Ceci

veut dire que l'actuel onduleur est configuré pour accueillir un système de réserve permanente et qu'il redémarrera automatiquement après un rétablissement en mode AC, même si la batterie n'est pas connectée. Disable [Désactiver] : la fonction « Hot standby » [Réserve permanente] est désactivée. L'onduleur fonctionne en mode normal et peut redémarrer sans batterie. L'option « Disable » [Désactiver] configurée par défaut.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Paramètres de configuration du temps de sauvegarde : Batt Groups [Groupes de batteries] : cette option définit le nombre de groupe de

batteries de 1 à 6. Par défaut, la valeur attribuée est 1. Batt Cap [Capacité de la batterie] : cette option définit la capacité de la batterie telle que7 AH, 9 AH, 10 AH, 12 AH, 17 AH, 26 AH, 40 AH, 65 AH, 100 AH et ainsi de suite. La valeur par défaut est de 9 AH. Factor [Facteur] : cette option permet d'étalonner le temps de sauvegarde affiché en réglant le facteur multiplicateur. La formule est indiquée ci-dessous : Temps de sauvegarde affiché = temps de sauvegarde original calculé × facteur multiplicateur La valeur par défaut du facteur est de 1,0 et peut s'étendre de 0,5 à 2.

Ces paramètres sont utilisés pour le calcul du temps de sauvegarde de la batterie.

3-7-2-6. Page d'alarme

Cette page enregistre et affiche les défaillances ou les alertes qui ont lieu au fil du temps.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

4. D E P AN N AG E

4-1. État d'alerte

Lorsque le voyant LED de défaillance clignote et que la sonnerie émet un bip sonore par seconde, cela indique que des problèmes sont survenus dans l'onduleur. Vous pouvez voir le code d'alerte sur l'écran LCD et consulter le tableau de dépannage pour découvrir quel est le problème.

4-2. Mode défaillance

1) Lorsque le voyant LED de défaillance s'allume et que la sonnerie émet des bips en continu, cela indique une erreur

fatale dans l'onduleur. Vous pouvez obtenir le code d'alerte sur l'écran LCD. Veuillez consulter le tableau de dépannage pour découvrir quel peut être le problème.

2) N'essayez pas d'allumer l'onduleur avant que le problème soit résolu. Si les problèmes ne peuvent être résolus,

veuillez contacter immédiatement le distributeur ou le service après-vente.

3) En cas d'urgence, coupez la connexion au secteur et la batterie externe pour éviter d'autres dangers.

4-3. Tableau de dépannage

Si l'onduleur ne fonctionne pas correctement, veuillez résoudre le problème en consultant le tableau ci-dessous :

Type d'alarme

Écran LCD

Cause possible

Solution

Alerte

01 : Batt Open [Batterie ouverte]

1) La batterie n'est pas bien connectée.

2) Le dispositif de protection de la batterie est ouvert.

1) Veuillez connecter la batterie correctement.

2) Remplacez ou réparez le dispositif de protection.

Alerte

07 : Over Charge [Surcharge]

1) Le nombre de batteries ne correspond pas aux paramètres.

2) La tension du chargeur est trop élevée ou bien le chargeur est en panne .

1) Corrigez le nombre de batteries ou le paramètre associé.

2) Débranchez la batterie et vérifiez la tension de sortie du chargeur. Ensuite, contactez le distributeur pour une réparation.

Alerte

08 : Batt Low [Batterie faible]

1) La batterie est déchargée et a atteint un niveau très faible.

2) Le nombre de batteries est incorrect.

3) La batterie atteint la fin de sa vie utile.

1) Rechargez la batterie.

2) Corrigez le nombre de batteries.

3) Remplacez la batterie.

Alerte

09 : Over load [Surcharge]

La charge est trop élevée.

Débranchez les charges en excès de l'onduleur.

Alerte

0A : Fan Error [Erreur ventilateur]

1) Le ventilateur est bloqué.

2) Le ventilateur a atteint la fin de sa vie utile..

3) Le circuit de détection du ventilateur est en panne.

1) Assurez-vous que le ventilateur n'est pas bloqué.

2) Contactez le distributeur pour remplacer le ventilateur .

3) Contactez le distributeur pour réparer le ventilateur .

Alerte

0B : EPO Enable [Activer EPO]

La prise EPO (cavalier) a été enlevée ou bien l'interrupteur externe d'arrêt d'urgence est éteint.

Connectez la prise EPO (cavalier) correctement ou bien allumez l'interrupteur externe d'arrêt d'urgence.

Alerte

0D: Over Temp [Température trop élevée]

La température interne est trop élevée et atteint un niveau d'alerte :

1) le milieu est trop chaud ;

2) le ventilateur est bloqué ou en panne ;

3) la ventilation est bloquée par des murs ou un autre objet

4) la charge est trop élevée.

1) Assurez-vous que la température ambiante ne

dépasse pas les 40 ºC.

2) Assurez-vous que le ventilateur fonctionne correctement.

3) Assurez-vous que la ventilation est adéquate.

4) Retirez des charges si possible.

Alerte

0E: Charger Fail [Panne du chargeur]

Le chargeur est en panne.

Contactez le distributeur pour une réparation.

Alerte

10 : IP Fuse Open [Fusible d'entrée ouvert]

Le fusible d'entrée du tableau d'état de puissance est grillé.

Vérifiez et remplacez le fusible d'entrée.

Alerte

33 : Overload 3Times [Surcharge 3 fois]

Le système se bloque en mode dérivation après 3 surcharges dans un délai de 30 minutes.

Tout d'abord, retirez les surcharges de la sortie de l'onduleur. Ensuite, éteignez l'onduleur et redémarrez-le.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Alerte

3A : Maintain Open [Maintenir ouvert]

Le port du commutateur de dérivation de maintenance externe est ouvert ou bien le capteur de l'interrupteur de maintenance (connecté au port du commutateur de dérivation de maintenance externe) est déclenché. (L'onduleur passe en mode dérivation).

Si le port du commutateur de dérivation de maintenance externe est court-circuité, l'alerte disparaitra.

Alerte

3F : Para Protect [Protection parallèle]

Le câble parallèle n'est toujours pas connecté correctement lors du redémarrage après une défaillance du système parallèle en raison d'une erreur de communication parallèle. (Lorsque cette alerte est apparue, le système onduleur ne pouvait pas démarré car c'est un système de protection pour le système parallèle.)

1) Si le système doit encore fonctionné en parallèle, veuillez connecter le câble parallèle correctement. Ensuite, sélectionnez « Para Unlock » [Débloquer parallèle] dans le menu de contrôle pour faire disparaitre l'alerte. L'onduleur peut enfin démarrer.

2) Si les onduleur du système sont séparés en onduleur isolés, veuillez déconnecté la sortie des autres onduleur et sélectionner « Para Unlock » [Débloquer parallèle] dans le menu de contrôle pour faire disparaitre l'alerte. L'onduleur peut enfin démarrer.

REMARQUE : Vérifiez soigneusement le mode de fonctionnement de l'onduleur (parallèle ou isolé) ainsi que les connexions. Si le câble parallèle n'est pas connecté en mode parallèle, le système onduleur peut être endommagé.

Erreur

01 : Bus Start Fail [Défaillance au démarrage du bus]

Le convertisseur interne est défaillant donc la tension du bus DC n'a pas pu être activée correctement.

Contactez le distributeur pour une réparation.

Défaillance

02 : Bus Over [Tension de bus trop haute]

1) La tension du bus DC est trop haute en raison du courant des entrées principales ou du courant de charge transitoire.

2) Le convertisseur interne est défaillant.

1) Éteignez le système et redémarrez-le pour voir si cela se reproduit.

2) Contactez le distributeur pour une réparation.

Défaillance

03 : Bus Under [Tension de bus trop faible]

Le convertisseur interne est défaillant donc la tension du bus DC est trop faible.

Contactez le distributeur pour réparer le ventilateur .

Défaillance

04 : Bus Unbalance [Déséquilibre du bus]

1) La charge est particulière ou anormale, donc le les tensions internes de bus DC positive et négative sont déséquilibrées.

2) Le convertisseur interne est défaillant.

Contactez le distributeur.

Défaillance

11 : Inv Start Fail [Démarrage de l'onduleur défaillant]

L'onduleur interne est défaillant, donc la tension de l'onduleur ne peut pas démarrer correctement.

Contactez le distributeur pour une réparation.

Défaillance

12 : Inv Volt High [Tension de l'onduleur élevée]

L'onduleur interne est défaillant, donc la tension de l'onduleur est trop haute.

Contactez le distributeur pour une réparation.

Défaillance

13 : Inv Volt Low [Tension de l'onduleur basse]

L'onduleur interne est défaillant, donc la tension de l'onduleur est trop faible.

Contactez le distributeur pour une réparation.

Défaillance

14 : Output Short [Protection de sortie contre le court-circuit]

La sortie de l'onduleur est en courtcircuit.

Éliminez le court-circuit.

Défaillance

1A : NegPower [Puissance négative]

La puissance de sortie de l'onduleur est négative. Ceci veut dire qu'il y a une récupération d'énergie à l'intérieur de l'onduleur depuis la sortie. Ceci peut être provoqué par une charge

Contactez le distributeur.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

régénératrice ou une défaillance de contrôle du courant dans le système parallèle.

Défaillance

21 : Batt SCR Short [Battteries SCR courtcircuitée]

La batterie SCR interne est défaillante et en court-circuit.

Contactez le distributeur pour une réparation.

Défaillance

24 : Inv Rly Short [Relais de l'onduleur court-circuité]

Le relais de l'onduleur interne est presque en court-circuit ou bien le SCR de l'inverseur de sources statiques est en court-circuit.

Contactez le distributeur pour une réparation.

Défaillance

35 : Para Comm Fail [Communication parallèle défaillante]

Le câble parallèle de communication n'est pas connecté correctement au système parallèle.

Connectez le câble parallèle correctement.

Défaillance

36 : OP.I Unbalance [Déséquilibre du courant de sortie]

Le courant de sortie est extrêmement déséquilibré entre les onduleurs en parallèle ou bien il y a une erreur dans le système parallèle.

Contactez le distributeur pour une réparation.

Défaillance

41 : Over Temp [Température trop élevée]

La température interne est trop haute et atteint un niveau de défaillance (arrêt) :

1) le milieu peut être trop chaud ;

2) le ventilateur est peut être bloqué ou en panne ;

3) la ventilation est bloquée par des murs ou un autre objet

4) la charge est trop élevée.

1) Assurez-vous que la température ambiante ne

dépasse pas les 40 ºC.

2) Assurez-vous que le ventilateur fonctionne correctement.

3) Assurez-vous que la ventilation est adéquate.

4) Retirez des charges si possible.

Défaillance

42 : CPU Comm Fail [Défaillance de communication du CPU]

Défaillance au niveau de la communication interne entre les CPU.

Contactez le distributeur pour une réparation.

Défaillance

43 : Over load [Surcharge]

Le temps de surcharge n'est pas inclus dans les spécifications et l'onduleur s'arrête automatiquement.

Retirez les surcharges des sorties de l'onduleur et redémarrez-le.

5. S T OC K A G E

5.1 Indicateur d'alerte

L’onduleur ne contient aucun composant susceptible d'être réparé par l'utilisateur. Si le temps de vie utile de la batterie (3~5 ans à une température ambiante de 25 °C) a été dépassé, les batteries doivent être remplacées. Dans ce cas, veuillez contacter votre distributeur.

5.2 Stockage

Avant de le stocker, chargez l'onduleur pendant 5 heures. L'onduleur doit être stocké couvert et en position verticale dans un endroit frais et sec. En cas de stockage, rechargez la batterie conformément au tableau suivant :

Température de

stockage

Fréquence de recharge

Durée de charge

-25 °C - 40 °C

Tous les 3 mois

1-2 heures

40 °C - 45 °C

Tous les 2 mois

1-2 heures

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

6. S P E CI F I C AT I ON S

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

5000 VA 6000 VA 8000 VA 10000 VA

4500 W 5400 W 7200 W 9000 W

670 x 440 x 133

(3U)

670 x 440 x 133

(3U)

745 x 440 x 133

(3U)

745 x 440 x 133

(3U)

635 x 440 x 133

(3U)

635 x 440 x 133

(3U)

635 x 440 x 133

(3U)

635 x 440 x 133

(3U)

20 + 59 20 + 59 23,5 + 65 23,5 + 65

670 x 440 x 133

(3U)

670 x 440 x 133

(3U)

745 x 440 x 133

(3U)

745 x 440 x 133

(3U)

20 20 23,5 23, 5

110 V*

230 V*

110 V

230 V

110 V

230 V

110 V

230 V

RENDEMENT

CARACTERISTIQUES GENERALES

0,9

Dimensions P x L x H (mm) - pack batterie

Dimensions P x L x H (mm) - onduleur Poids net (kg)

CARACTERISTIQUES TECHNIQUES EN ENTREE

Mode batterie

Mode Eco

Distorsion harmonique Régulation de tension (mode batterie)

Plage de fréquence (plage synchronisée)

Plage de fréquence (mode batterie)

Mode secteur

Prises de sortie CEI standards / programmables

Temps de transfert

Mode secteur ou mode batterie

Onduleur au bypass

Forme d'onde

Tension

Plage de fréquence

Facteur de crête

Plage de tension haute

Transfert mode batterie

Retour mode normal

Phase

CARACTERISTIQUES TECHNIQUES EN SORTIE

Facteur de puissance

300 VAC

290 VAC

50 Hz : 46 Hz ~ 54 Hz ou 60 Hz : 56 Hz ~ 64 Hz

Monophasé

0,99 à 100% de charge

Puissance en VA

Puissance en W Modèle standard

Modèle longue autonomie (S)

Retour mode normal

Modèle standard

Dimensions P x L x H (mm) - onduleur Poids net (kg) : onduleur + pack batterie

Technologie

Facteur de puissance

CARACTERISTIQUES PHYSIQUES

176 VAC / 154 VAC / 132 VAC / 110 VAC +/- 2%

On Line Double Conversion

186 VAC / 164 VAC / 142 VAC / 120 VAC +/- 2%

Modèle longue autonomie (S)

Plage de tension basse

Transfert mode batterie (selon les taux

de charges : 100%-80% / 80%-70% / 70%-60% / 60%-0%)

Modèle longue autonomie (S)

200 / 208 / 220 / 230 / 240 VAC

+/- 1%

50 Hz : 46 Hz ~ 54 Hz ou 60 Hz : 56 Hz ~ 64 Hz

50 Hz +/- 0,1 Hz ou 60 Hz +/- 0,1 Hz

3 : 1 (max)

<= 2% THD (Charge linéaire); <= 4% THD (mode batterie avant arrêt)

Zéro

96%

90%

88%

bornier

Onde sinusoïdale pure

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

BATTERIE

Tension nominale

AFFICHAGE

ALARMES SONORES

ENVIRONNEMENT

- - - -

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

600 W / 2047,8

Btu/h

NORMES

3700085 67119 1 3700085 67120 7 3700085 67121 4 3700085 67122 1

3700085 67123 8 3700085 67124 5 3700085 67125 2 3700085 67126 9

Port USB et RS232 & logiciel Infopower inclus

(compatible Windows family, Linux, Unix et MAC)

Option SNMP

de 4 à 30 minutes selon la charge connectée

Communication Dissipation calorifique max - LV (110V)

Niveau de charge, niveau de batterie, mode secteur, mode batterie, mode

bypass, indicateur de défaut.

Dissipation calorifique max - HV (230V)

Altitude de fonctionnement

0 à 95% d'humidité relative @ 0-40° sans condensation

moins de 58dBA à 1 mètre

moins de 60dBA à 1 mètre

< 1000 m à puissance nominale (>1000 m déclassement de 1% tous les 100 m )

Modèle longue autonomie (S)

Type et nombre de batterie Courant de charge (max)

Double signal toutes les secondes

Modèle standard

12 V / 7 AH

EN62040-1 : 2008, UL1778/R:2006;CSA C22.2 NO.107.3-05/R:2006

GESTION / COMMUNICATION

CE RoHS, cTUVus

EN 62040-2 : 2006

Surcharge

Défaut

Ecran LCD Mode batterie

Batterie faible

Signal toutes les 4 secondes

Signal toutes les secondes

Niveau sonore

Humidité

Signal continu

Codes barres - version standard

Codes barres - version longue autonomie (S)

Sécurité basse tension Garantie

Compatibilité Electromagnétique

Port parallèle

2 ans

INFORMATIONS COMMERCIALES

Standard

Branchement parallèle Type de batterie

Nombre

Temps de recharge Courant de charge (max)

Autonomie

Dépend de la capacité des batteries externes

240 Vdc

20**

7 heures à 90% de capacité

20**

9 heures à 90% de capacité

12 V / 9 AH

* Les produits LV (110V) et HV (230V) sont des produits différents ** Le nombre de batterie est ajustable de 18 à 20.

■ Les spécifications du produit peuvent être modifiées sans avis préalable.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Annexe 1 : Manuel d'installation du kit parallèle

1. C o n t e nu de l 'e m b a ll a ge

Dans le kit parallèle, vous trouverez les éléments suivants dans l'emballage :

 câble de distribution du courant  câble 2 broches rouges/noires、câble 4 broches marron et câble 14 broches grises

Remarque : Les spécifications du tableau de relais, des fils et des câbles varient pour les modèles 5K (S) &6K(S) et 8K (S) &10K(S). N'INSTALLEZ PAS le kit parallèle du modèle 5K(S)/6K(S) sur le modèle 8K(S)/10K(S).

2. C â b l ag e e t t es t d u s y st è me p a r al l è le

Avant de tester le système parallèle, assurez-vous que chaque onduleur fonctionne correctement en suivant la procédure cidessous :

ÉTAPE 1 : Avant de tester le système parallèle, assurez-vous que chaque onduleur fonctionne correctement en confirmant les éléments de la liste ci-dessous.

1) Assurez-vous que le tableau parallèle et le tableau de relais de sortie ont été installés correctement.

2) Assurez-vous que chaque onduleur a la même configuration, dont notamment pour les paramètres

suivants :

a) tension de sortie, b) fréquence de sortie, c) plage de tension de dérivation, d) plage de fréquence de dérivation, e) convertisseur actif ou désactivé, f) dérivation active ou désactivée, g) dérivation ouverte ou interdite, h) auto détection de fréquence active ou désactivée, i) onduleur sans court circuit actif ou désactivé

3) Démarrez chaque onduleur en mode ligne ou en mode batterie respectivement. Mesurez et étalonnez la

tension de sortie avec un multimètre.

Assurez-vous que la différence de tension de sortie des divers systèmes onduleur est inférieure à 2,0 V (normale : 1 V). Sinon, la tension peut être réglée grâce à l'affichage LCD comme indiqué ci-dessous (pour une description détaillée, veuillez consulter la section correspondante du manuel de l'utilisateur) :

Après avoir réglé la tension de l'onduleur, vérifiez si le dispositif de détection de la tension de sortie fonctionne correctement. Si la différence entre la valeur affichée et la tension mesurée par un multimètre est supérieure à 1 V, veuillez la régler de façon à ce que la différence ne soit pas supérieure à 1 V. Ensuite, éteignez l'onduleur pour sauvegarder ce paramètre dans l'EEPROM.

Interface

-> - >

Réglage

Vous pouvez sélectionnez Add [Ajouter] ou Sub [Soustraire] pour régler la tension de l'onduleur. Les valeurs de tension s'étendent de 0 V à 9,9 V ; la valeur par défaut est de 0 V.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

ÉTAPE 2 : Fonctionnement en parallèle.

1) Effectuez le câblage de l’onduleur en parallèle conformément aux images ci-dessous :

Câblage de deux onduleurs en parallèle

Câblage de trois onduleurs en parallèle

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2) Allumez le système en parallèle avec l'alimentation du secteur (en mode AC)

a) Allumez le disjoncteur de chaque ensemble de batteries puis démarrez les onduleurs un par un.

REMARQUE : Les onduleurs en parallèle ne peuvent pas utiliser un seul ensemble de batteries. Chaque onduleur doit être connecté à un ensemble de batteries.

Maintenant, le ventilateur fonctionne et l'onduleur commence à s'initialiser. Au bout de quelques secondes, l'onduleur fonctionne en mode dérivation. Au bout d'un moment, le relais de sortie de l'onduleur est fermé. Ensuite, le système parallèle fournit l'énergie aux charges par dérivation.

b) Assurez-vous que l'information concernant le système parallèle affichée sur l'écran LCD correspond à celle des

images ci-dessous. Si les systèmes onduleurs en parallèle sont bien configurés, l'information suivante s'affichera : « Parallel : Master », « Parallel : Slave1 » ou « Parallel : Slave2 ». Sinon, ne passez pas à l'étape suivante et vérifiez si les câbles parallèles ont été connectés correctement.

Master

Slave1

Slave2

c) Appuyez sur le bouton « ON » en le maintenant pendant 0,5 seconde et allumez les onduleurs un à un. Pour de

plus amples informations sur la procédure pour démarrer un onduleur, veuillez consulter la section correspondante du manuel de l'utilisateur.

Master

Slave1

Slave2

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3) Allumez le système parallèle sans l'alimentation du secteur (en mode batterie)

a) Allumez le disjoncteur de la batterie. b) Appuyez sur le bouton « ON » de l'un des onduleurs pour définir la source d'alimentation. L'onduleur entrera en

mode sous tension. Après l'initialisation, l'onduleur passera en mode sans sortie. Appuyez alors sur le bouton « ON » encore une fois pour allumer l'onduleur .

c) Au bout de quelques secondes, une fois le système onduleur allumé, il entrera en mode batterie. d) Suivez ensuite la même procédure pour les autres onduleurs jusqu'à l'étape c).

e) Le système parallèle a alors été installé et s'allume pour alimenter la charge en énergie.

Master

Slave1

Slave2

4) Éteindre le système parallèle

Appuyez et maintenez le bouton « OFF » pour éteindre les onduleurs un par un. La sonnerie émettra un bip sonore. Au bout de quelques instants, l'onduleur passera en mode dérivation ou en mode sans sortie de façon synchrone.

5) Ajouter un nouvel appareil au système parallèle

a) Vous ne pouvez pas ajouter un nouvel appareil au système parallèle lorsque l'ensemble du système est en

fonctionnement. Vous devez d'abord couper la charge et éteindre le système.

b) Assurez-vous que tous les onduleurs sont des modèles parallèles et qu'ils assument la connexion de la section 4. c) Installez le nouveau système parallèle. Veuillez consulter la section précédente.

6) Retirer un appareil du système parallèle

a) Appuyez deux fois sur le bouton « OFF ». Ensuite, l'onduleur entrera en mode dérivation ou en mode sans sortie. b) Éteignez le disjoncteur de sortie de ce dispositif. Ensuite, éteignez le disjoncteur d'entrée de ce dispositif. c) Une fois qu'il est éteint, vous pouvez déplacer le câble parallèle et le câble de distribution du courant. Ensuite,

retirez le dispositif du système parallèle.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Guía del usuario

1 . IN S TR U C C IO N ES D E SE G UR I D A D

¡IMPORTANTE!

PRECAUCIÓN: Antes de realizar cualquiera de los procedimientos detallados en esta guía, lea las instrucciones de seguridad y la información reglamentaria que encontrará en el documento sobre Seguridad, Medio Ambiente, y Reglamentaciones.

Esta guía contiene instrucciones importantes que debe tener presente durante la instalación y mantenimiento del sistema UPS y las baterías. Lea todas las instrucciones antes de operar el equipo y guarde este manual para referencia futura.

1.1 Advertencias Sobre la Ubicación del UPS:

 Instale el UPS bajo techo, lejos de la humedad, el calor, la luz solar directa, polvo y contaminantes conductores.  Instale el UPS sobre una superficie firme. El UPS es muy pesado; tenga cuidado al mover y levantar la unidad.

 Sólo opere el UPS con temperaturas interiores entre 0° C y 40° C. (entre 32°F y 104°F )  Deje suficiente espacio alrededor del UPS para una adecuada ventilación.

 No instale el UPS cerca de medios de almacenamiento magnéticos, ya que podría dañar los datos.  No coloque la unidad con el panel frontal o posterior hacia abajo, ya que se inhibirá seriamente el enfriamiento interno

de la unidad. Esto puede causar daños al producto que no están cubiertos por la garantía.

1.2 Advertencias sobre la Conexión:

 El UPS no tiene un sistema de protección de retroalimentación estándar. Aísle la unidad antes de trabajar en este

circuito.

La siguiente tabla describe los contactores AC que se pueden utilizar como dispositivos protección de retroalimentación. Tabla 1:

Tipo de

módulo

Fabricante

Tipo

Tensión nominal

5 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220Vac,40A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600Vac,45A

6 K Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-4011

220Vac,40A

LS Industrial systems Co.,Ltd.

GMC(D)-32

600Vac,45A

8 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220Vac,65A

10 K

Tianshui 213 Electrical Apparatus Co.,Ltd

GSC1(CJX4-d)-6511

220Vac,65A

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

 El UPS debe estar conectado a una toma con conexión a tierra (esquema TN)  El suministro de energía de esta unidad debe ser monofásico de acuerdo con la placa de identificación del equipo.

También debe tener una adecuada conexión a tierra.

 No se recomienda el uso del UPS para aplicaciones de soporte vital puesto que una falla de esta unidad podría causar

una alteración importante en el funcionamiento del equipo médico de soporte de vida o afectar significativamente su seguridad o efectividad. No utilice esta unidad en presencia de mezclas anestésicas inflamables con aire, oxígeno u óxido nitroso.

 Conecte la terminal de tierra del módulo de alimentación del UPS a un conductor de electrodos de puesta a tierra.  El UPS está conectado a una fuente de energía de corriente continua (batería). En los terminales de salida puede haber

tensión, incluso cuando el UPS no está conectado a un suministro de corriente alterna AC.

1.3 Advertencias sobre Mantenimiento

 Las tareas de mantenimiento y reparación del UPS deben ser realizadas exclusivamente por personal especializado.

Durante las tareas de mantenimiento, es necesario apagar el UPS o pasarlo manualmente a modo Bypass. Tenga en cuenta que existen voltajes potencialmente letales dentro de esta unidad mientras las baterías estén conectadas.

 El módulo de alimentación del UPS y el módulo de batería(s) no requieren mantenimiento de rutina. No intente abrirlos

por ningún motivo. No contienen piezas que el usuario pueda reparar.

 Incluso después de desconectar la unidad de la red eléctrica, los componentes internos del sistema UPS continúan

conectados a los pack de baterías, los cuales son potencialmente peligrosos.

 Antes de realizar cualquier tipo de reparación y/o mantenimiento, desconecte las baterías y verifique que no haya

corriente o ninguna tensión peligrosa en los terminales del condensador de alta capacidad, como en el condensador del BUS de corriente.

 Los fusibles deben ser reemplazados sólo por personal autorizado por la fábrica. Los fusibles fundidos deben ser

reemplazados por otros del mismo número y tipo.

 Compruebe que no haya tensión entre los terminales de las baterías y la tierra antes de iniciar cualquier procedimiento

de mantenimiento o reparación. En este producto el circuito de la batería no está aislado del voltaje de entrada. Puede existir tensión peligrosa entre los terminales de las baterías y la tierra.

1.4 Acerca de las Baterías:

 No opere el UPS sin conectarlo a un módulo de baterías externas.  Las baterías pueden presentar riesgo de descarga eléctrica o quemaduras debido a su elevada corriente de corto

circuito. Tome las debidas precauciones. a) Quítese el reloj, anillos u otros objetos metálicos b) Utilice herramientas con mangos aislados. c) Use guantes y botas de goma. d) No deje herramientas o piezas metálicas sobre las baterías. e) Desconecte la fuente de carga antes de conectar o desconectar los terminales de las baterías.

 No arroje las baterías al fuego. No intente abrir el UPS o las baterías. Las baterías deben ser desechadas según los

requisitos de disposición de residuos de la reglamentación local.

 No ponga los terminales de las baterías en corto o en puente con ningún objeto.

 Apague y desconecte el UPS antes de reemplazar las baterías.

 El reemplazo de baterías debe ser realizado solamente por personal autorizado usando el mismo número y tipo de

baterías (plomo-ácido selladas). Utilice herramientas con mangos aislados. Las baterías son reciclables.

 No intente abrir o cortar las baterías. El electrolito liberado es perjudicial para la piel y los ojos. Puede ser tóxico.

 No conecte o desconecte el módulo de la batería(s) mientras el UPS esté en funcionamiento con alimentación por

batería.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

1.5 Estándares

* Seguridad

Cumplimiento de las Normativas de Seguridad: IEC/ES (MEX) 62040-1,UL1778 (4° Edición)

Aprobaciones de Seguridad :, cTUVus, CE

* EMI

Emisiones Conducidas...............................:IEC/ES (MEX) 62040-2

Categoría C3

Emisiones Radiadas..................................:IEC/ES (MEX) 62040-2

Categoría C3

*EMS

ESD.........................................................:IEC/ES (MEX) 61000-4-2

Nivel 4

RS........................................................ ...:IEC/ES (MEX) 61000-4-3

Nivel 3

EFT......................................................... :IEC/ES (MEX) 61000-4-4

Nivel 4

SURGE................................................... :IEC/ES (MEX) 61000-4-5

Nivel 4

CS........................................................... :IEC/ES (MEX) 61000-4-6

Nivel 3

Campo Magnético de Frecuencia de Potencia.............. :IEC/ES (MEX)

61000-4-8

Nivel 4

Señales de Baja Frecuencia............................:IEC/ES (MEX) 61000-2-2

Advertencia: Este es un producto para uso comercial e industrial. Pueden ser necesarias ciertas restricciones o medidas adicionales durante la instalación con el objeto de evitar perturbaciones electromagnéticas.

 Conformidad con la normativa europea CE:

Este logotipo significa que el producto 220V/230V/240V HV responde a los estándares EMC y LVD (asociados al voltaje de equipos eléctricos y campos electromagnéticos).

Este logotipo significa que el producto ha sido aprobado por TÜV SÜD y testeado conforme a la norma UL1778.

Importante

Un sistema ininterrumpido de potencia (UPS) pertenece a la categoría de equipos eléctricos y electrónicos. Al final de su vida útil, el producto debe ser desechado por separado y de manera apropiada. Este símbolo también aparece en las baterías suministradas con la unidad, lo que significa que las mismas también deben ser llevadas a centros de administración de desperdicios al final de su vida útil. Póngase en contacto con su centro local de reciclaje o de residuos peligrosos para obtener información sobre la correcta eliminación de las baterías usadas.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2 . IN S TA L A C IÓ N Y C O NF I G UR A C IÓ N NOTA: Inspeccione la unidad antes de su instalación. Compruebe que no haya ningún componente dañado en el interior de

la caja. Mantenga la caja original en un lugar seguro para su uso futuro.

NOTA: Hay dos tipos de UPS E6 LCD RT EVOLUTION disponibles: estándar y de larga autonomía. Consulte la siguiente tabla.

Modelo N°

Tipo

Modelo N°

Tipo

E6 LCD RT Evolution 5 KVA

Estándar

E6 LCD RT Evolution 5 KVA S

Larga autonomía E6 LCD RT Evolution 6 KVA

E6 LCD RT Evolution 6 KVA S

E6 LCD RT Evolution 8 KVA

E6 LCD RT Evolution 8 KVA S

E6 LCD RT Evolution 10 KVA

E6 LCD RT Evolution 10 KVA S

2.1 Vista del panel posterior

E6 LCD RT EVOLUTION 5000/6000/8000/10000

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Diagrama 4: Conexión entre el Pack de Baterías y el UPS

1 - Puerto de comunicación RS-232 2 - Puerto de comunicación USB 3 - Conector EPO (Apagado de Emergencia) 4 - Puerto para compartir corriente (para la función en paralelo) 5 - Puerto paralelo (para la función en paralelo) 6 - Ranura inteligente 7 - Puerto EMBS (Interruptor de Bypass de Mantenimiento Externo) 8 - Ventilador 9 - Conector de batería externa 10 - Interruptor de carga de entrada 11 - Terminal de Entrada/Salida 12 - Terminal de entrada 13 - Toma de tierra 14 - Terminal de salida 15 - Interruptor de carga de salida del paquete de baterías

Nota: Durante la operación normal del UPS, el conector EPO debe estar en estado cerrado. Para activar la función EPO, retire el puente (jumper).

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

ADVERTENCIA: Los circuitos EPO, RS-232 y USB responden a la norma IEC 60950 por lo que requieren una muy baja tensión de seguridad (SELV). Este circuito debe estar separado de aquellos con voltajes peligrosos mediante un aislamiento reforzado.

Diagrama unifilar del sistema

En la siguiente figura se muestra el diagrama unifilar del sistema:

El conector EPO debe estar en modo cerrado para una operación normal del UPS.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.2 Instalación del UPS

Instalación en Rack

 Paso 1

 Paso 2

Paso 1: Fije las orejas de sujeción a los orificios de montaje ubicados a ambos lados del UPS utilizando los tornillos suministrados. Las orejas deben mirar hacia adelante.

Paso 2: Levante el módulo UPS y deslícelo en el gabinete del rack. Fije el módulo UPS al rack con los tornillos, tuercas y arandelas (no incluidos) a través de las orejas de sujeción y dentro de los rieles del rack.

Instalación en Torre

El sistema UPS incluye cuatro bases de soporte de plástico y 6 extensiones plásticas (2 cortas y 4 largas). Estas extensiones se emplean para la instalación en torre del módulo de alimentación del UPS en 3U o del módulo de alimentación del UPS con un banco de baterías en 6U.

Para la instalación en 3U, no se necesitan extensiones largas.

 Paso 1

 Paso 2

 Paso 3

Ensamble dos bases y una extensión corta para formar una unidad de soporte de 13 cm de ancho. Repita el mismo procedimiento para ensamblar la otra unidad de soporte.

Alinee las dos unidades de soporte a una distancia de aproximadamente 35 cm, como se muestra en el paso

Luego, coloque el módulo UPS sobre las unidades ensambladas, como se muestra en el paso 3. Asegúrese de que el panel LCD del UPS quede en la mitad superior del panel frontal.

Para la instalación en 6U, no se necesitan extensiones cortas.

 Paso 1

 Paso 2

 Paso 3

Ensamble dos bases y dos extensiones largas. De este modo, obtendrá una unidad de soporte de 26 cm de ancho. Repita el mismo procedimiento para ensamblar la otra unidad de soporte.

Alinee las dos unidades de soporte a una distancia de aproximadamente 35 cm, como se muestra en el paso 2.

Luego, coloque el módulo UPS y el banco de baterías sobre las unidades de soporte, como se muestra en el paso 3. Asegúrese de que el panel LCD del UPS quede en la mitad superior del panel frontal.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2.3 Configuración del sistema ininterrumpido de potencia (UPS)

La instalación y cableado del sistema deben ser realizados exclusivamente por personal especializado siguiendo las instrucciones que se detallan a continuación y de acuerdo a las normas/reglamentos eléctricos locales.

1) Compruebe que los cables de red y los interruptores del edificio sean los adecuados para la capacidad nominal del UPS

a fin de evitar el riesgo de descarga eléctrica o incendio.

NOTA: No utilice el tomacorriente de pared como fuente de energía de entrada del UPS, ya que su corriente nominal es inferior a la máxima corriente de entrada del UPS. Puede quemar o dañar el tomacorriente.

2) Desconecte el interruptor de la red eléctrica antes de iniciar el proceso de instalación.

3) Apague todos los dispositivos antes de conectarlos al UPS.

4) Prepare los cables en base a los datos suministrados en la siguiente tabla:

Modelo

Especificaciones (AWG/mm²)

Entrada

Salida

Batería

Toma de

tierra

5KRT(S)

8 / 6

10 / 6

8 / 6

6KRT(S)

8 / 6

10 / 6

8 / 6

8KRT(S)

6 / 10

8 / 6

6 / 10

10KRT(S)

6 / 10

8 / 6

6 / 10

NOTA 1: El cable para los modelos 5KRT (S) y 6KRT (S) debe ser capaz de transportar una corriente superior a 40 A. Se recomienda usar el tipo de cable de 10 AWG/6 mm² o más grueso para brindar mayor seguridad y eficiencia.

NOTA 2: El cable para los modelos 8KRT(S) y 10KRT(S) debe ser capaz de transportar una corriente superior a 63 A. Se recomienda usar el tipo de cable de 8 AWG/10mm² o más grueso para brindar mayor seguridad y eficiencia.

NOTA 3: La selección de color de los cables debe realizarse en conformidad con las leyes y reglamentos locales sobre instalaciones eléctricas.

NOTA 4: Los cables de la batería externa deben estar protegidos con aislamiento reforzado o doble aislamiento.

Advertencia:

● El paquete de baterías estándar está equipado con un interruptor DC que permite desconectar el paquete de baterías y el

UPS. Pero en el caso de otros paquetes de baterías externas, asegúrese de que tengan instalado un interruptor DC u algún otro dispositivo de protección contra sobretensiones entre el UPS y el paquete de baterías externas. De no ser así, instálelo cuidadosamente. Apague el interruptor de las baterías antes de realizar la instalación. NOTA: Compruebe que el interruptor esté en la posición "OFF" antes de instalar el paquete de baterías.

● Preste atención a la tensión nominal de la batería que aparece en el panel posterior. Si desea cambiar los números del

paquete de baterías, asegúrese de realizar el ajuste correspondiente. La conexión de baterías con voltaje equivocado puede causar daño permanente al UPS. Asegúrese de que el voltaje del paquete de baterías sea el correcto.

● Preste atención a la polaridad marcada en el conector de la batería externa y asegúrese de que la polaridad sea la

correcta. Una conexión incorrecta puede causar daños permanentes al UPS.

● Asegúrese de que la conexión a tierra esté bien firme. Verifique cuidadosamente las especificaciones del cable, color,

posición, conexión y conductividad.

● Asegúrese de que los cables de entrada y salida estén conectados correctamente. Verifique cuidadosamente las especificaciones del cable, color, posición, conexión y conductividad. Asegúrese de que la tensión L-N (Línea-Neutro) del lugar sea la adecuada, que la polaridad no esté invertida ni en corto circuito.

2-4. Instalación del Sistema UPS en Paralelo Para la instalación del UPS en paralelo, consulte el anexo 1 al final del manual.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3 . OP E RA C I O NE S

3-1. Descripción Modos de Operación/Estado

Modo/Estado

Descripción

UPS Power On

 Cuando el UPS se enciende entra en este modo durante unos segundos para inicializar el CPU y el

sistema.

Modo de Corriente

Alterna

 Cuando el voltaje de entrada está dentro del rango admisible y el UPS está encendido (el inversor está

en funcionamiento), el UPS proporciona un voltaje de onda sinusoidal pura y estable de corriente alterna. El UPS también carga las baterías en el modo de Corriente Alterna.

Modo ECO

 Cuando el voltaje de entrada está dentro del rango de regulación y el modo ECO está activado, el UPS

traslada la tensión directamente a las salidas para ahorrar energía. Si el voltaje de entrada está fuera del rango de regulación, pero todavía está dentro del rango admisible del modo de Corriente Alterna, el UPS transfiere la tensión al inversor para alimentar la carga (similar al modo de Corriente Alterna).

Modo Convertidor

 Cuando la frecuencia de entrada está dentro del rango de 46 a 64 Hz, se puede establecer una

frecuencia de salida constante (50 Hz o 60 Hz) del UPS a través del inversor. El UPS continua cargando la batería en este modo. No hay conmutación en este modo.

Modo Batería

 Cuando el voltaje de entrada está fuera del rango admisible o si se produce una falla en el suministro

eléctrico, y el UPS está encendido (el inversor está en funcionamiento), el UPS utilizará energía de la batería.

Modo Bypass

 Cuando el voltaje de entrada está dentro del rango admisible y el modo bypass está activado, y el UPS

(inversor) no está encendido o el inversor no puede soportar la carga, el UPS suministra energía a la carga a través del modo bypass.

Modo Prueba de

Baterías

 Cuando el UPS está en modo de Corriente Alterna o modo Convertidor, y se activa el comando Prueba

de Baterías ya sea a través del panel LCD o del software de monitoreo, el UPS inicia la Prueba de Baterías. Esta operación se utiliza para comprobar el estado de las baterías.

Estado de Alerta

 Si se produce un error en el UPS (pero todavía sigue funcionando con normalidad), la alarma comienza

a sonar y aparece un código de error en el panel LCD para que se pueda solucionar el problema.

Modo Falla

 Cuando se produce un error grave en el UPS, la alarma comienza a sonar de manera continua y el

equipo pasa a modo Falla. En el panel LCD se muestran los códigos de error.

3-2. Funcionamiento de los Botones

Hay 4 botones en el panel frontal.

Botón

Función

ON/ENTER

 Presione este botón para encender el UPS.  O para confirmar una selección en el menú.

OFF/ESC

 Presione este botón para apagar el UPS.  O para volver al menú anterior.

 Presione este botón para seleccionar el elemento anterior en el menú.  O para ir a la página anterior en la pantalla.  O para ir subiendo un número en el menú de configuración.

DOWN

 Presione este botón para seleccionar el elemento siguiente en el menú.  O para pasar a la siguiente página en la pantalla.  O para ir bajando un número en el menú de configuración.

UP + DOWN

 Para permitir la rotación automática de la pantalla LCD en 90º, pulse estos dos botones al mismo

tiempo. Esta operación se utiliza para configurar el UPS según esté instalado en rack o en torre.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-3. Indicadores LED Hay 4 indicadores LED en el panel frontal que muestran el estado operativo del UPS:

Modo LED

Bypass

Línea

Batería

Error

UPS Power On

  



Modo Bypass

●

○ ○ ○

Modo de Corriente Alterna / Modo Convertidor

○ ● ○

○

Modo Batería

○

○ ● ○

Modo Falla

○ ○ ○

●

Modo Prueba de Baterías

○

●

○

Modo ECO ● ●

○

Nota: ● significa que el LED está iluminado; ○ significa que el LED está apagado;  significa que el LED está parpadeando.

3-4. Alarma sonora

Estado del UPS

Estado de la Alarma Sonora (Buzzer)

Silenciada

Modo Bypass

Suena una vez cada 2 minutos

Sí

Modo Batería / Modo Prueba de Baterías (tensión normal de batería)

Suena una vez cada 4 segundos

Sí

Modo Batería / Modo Prueba de Baterías (baja tensión de batería)

Suena una vez por segundo

Sí Error

Suena de manera continua

Sí

Alertas (excepto sobrecarga)

Suena una vez por segundo

Sobrecarga

Suena dos veces por segundo

Otros

Mute (Silencio)

3-5. Funcionamiento del UPS Individual

3-5-1. Encendido del UPS con conexión a la red eléctrica (en Modo Línea)

1) Compruebe que el UPS esté conectado a la red eléctrica correctamente y que el interruptor del paquete de baterías

esté en la posición "ON". Luego, ponga el interruptor de entrada de red en la posición "ON". En ese momento, el ventilador estará funcionando y el UPS podrá alimentar las cargas a través del bypass. (El UPS está funcionando en

modo Bypass.) NOTA: Cuando el UPS está en modo Bypass, el voltaje de salida viene directamente de la red eléctrica, por lo que las cargas no están protegidas por el UPS. Para protegerlas, el UPS debe estar encendido en modo Línea.

2) Cuando el panel LCD está en la página de inicio, pulse el botón "ON/ENTER" y se mostrará una página de solicitud de

encendido "Turn On". Mueva la flecha a la posición "Sí" con el botón Up o Down y a continuación, pulse "ON/ENTER". El UPS se encenderá y emitirá un sonido. También puede entrar en el "menú de control" y seleccionar "Turn On" para encender el UPS. Consulte la sección "Operación del Panel LCD".

3) Unos segundos más tarde, el UPS entrará en "modo Línea", el cual se mostrará en el panel LCD. (En modo Línea, si se

produce una anormalidad en la red, el UPS pasa a modo Batería sin interrumpir el normal funcionamiento del sistema).

3-5-2. Encendido del UPS sin conexión a la red eléctrica (en Modo Batería)

1) Compruebe que la batería esté bien conectada y que el interruptor del paquete de baterías esté en la posición

"ON".

2) Pulse el botón "ON/ENTER" para activar la alimentación interna, el UPS entrará en modo Bypass sin entrada de toma

eléctrica;

3) Cuando el panel LCD está en la página de inicio, pulse el botón "ON/ENTER" y se mostrará una página de solicitud de

4) Unos segundos más tarde, el UPS entrará en "modo Batería", el cual se mostrará en el panel LCD. (En modo Batería,

el UPS se apagará automáticamente cuando se agote labatería). Si se restablece el suministro eléctrico, el UPS se reiniciará automáticamente en modo Línea.)

3-5-3. Conexión de dispositivos al UPS

Una vez encendido el UPS, ya se pueden conectar los dispositivos (las cargas) al sistema.

1) Primero encienda el UPS y luego vaya encendiendo los dispositivos de a uno. En el panel LCD se podrá visualizar el

nivel de carga total;

2) Si necesita conectar cargas inductivas, por ejemplo una impresora, debe calcular el pico de corriente inicial

cuidadosamente para ver si coincide con la capacidad del UPS ya que el consumo de energía de este tipo de cargas es muy alto;

3) Si el UPS está sobrecargado, la alarma comienza a sonar dos veces por segundo;

4) Cuando el UPS está sobrecargado, desconecte algunas cargas inmediatamente. Para una mayor seguridad del sistema

la carga total conectada no debe superar el 80% de la capacidad de potencia nominal del UPS ;

5) Si el tiempo de sobrecarga supera al establecido en las especificaciones para el modo Línea, el UPS pasa

automáticamente al modo Bypass. Después de quitar la sobrecarga, el sistema volverá al modo Línea. Si estando en

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

modo Batería, el tiempo de sobrecarga supera al establecido en las especificaciones, el UPS entrará en modo Falla. En ese momento, si el modo Bypass está activado, el UPS alimentará las cargas a través del bypass. Si la función Bypass no está activada o si el voltaje de entrada no está dentro del rango admisible para el bypass, las salidas se apagarán automáticamente.

3-5-4. Carga de baterías

1) Una vez que el UPS está conectado a la red eléctrica, el cargador comienza a cargar las baterías automáticamente

excepto en modo Batería o durante la prueba de baterías;

2) Se recomienda cargar las baterías al menos 10 horas antes de usar. De lo contrario, el tiempo de respaldo será inferior

al esperado;

3) Asegúrese de que los números de baterías que se muestran en el tablero de control coincidan con la cantidad real en

la conexión actual. (Consulte la sección Cambio de la cantidad de baterías).

3-5-5. Operación en modo Batería

1) Cuando el UPS se encuentra en modo Batería, la alarma interna (buzzer) emite un sonido que varía según la

capacidad de la batería. Normalmente, en modo Batería el buzzer suena una vez cada 4 segundos, pero si se

produce una caída de voltaje de la batería por debajo de los valores establecidos, el buzzer comienza a sonar una

vez por segundo, y el UPS se apagará automáticamente en muy poco tiempo. El usuario puede desconectar

algunas de las cargas no críticas a fin de desactivar la alarma de apagado y prolongar el tiempo de respaldo de las

baterías. Si ya no puede quitar más cargas, entonces apague el resto de las cargas lo más pronto posible para

proteger los dispositivos o guardar la información. De lo contrario, existe el riesgo de pérdida de datos o fallo de

carga;

2) En el modo Batería, si la alarma resulta molesta, se la puede silenciar seleccionando "Control-> Mute" en el panel LCD.

Consulte la sección "Funcionamiento del panel LCD";

3) El tiempo de respaldo en los modelos de largo tiempo de respaldo, depende de la capacidad de la batería externa;

4) El tiempo de respaldo puede variar en base a la temperatura ambiental y a los tipos de cargas;

5) El máximo respaldo predeterminado es de 16,5 horas. (Transcurridas las 16,5 horas, el UPS se apaga

automáticamente para proteger la batería). Este tiempo puede ser modificado a través del panel LCD o el puerto de comunicación.

3-5-6. Prueba de baterías

1) Para comprobar el estado de las baterías cuando el UPS está funcionando en los modos Línea / Convertidor / ECO,

seleccione "Control-> Batt Test" para que el UPS ejecute una prueba de baterías. Consulte la sección

"Funcionamiento del panel LCD";

2) Los usuarios también pueden realizar la prueba de batería mediante el software de monitoreo;

3) Durante la prueba de baterías, en el panel LCD se visualiza el mensaje "modo Prueba de Baterías". La alarma

funcionará como si el UPS estuviera en modo Batería, pero los indicadores LED de Línea y Batería estarán

encendidos.

3-5-7. Apagado del UPS con conexión a la red eléctrica en modo Línea

1) Cuando el panel LCD está en la página de inicio, pulse el botón "OFF/ESC" y se mostrará una página de solicitud de

apagado "Turn Off". Mueva la flecha a la posición "Sí" con el botón de desplazamiento hacia arriba o hacia abajo y

por último, pulse "ON/ENTER". El UPS se apagará a modo bypass y emitirá un sonido. También puede entrar en el

"menú de control" y seleccionar "Turn Off" para apagar el UPS. Consulte la sección "Funcionamiento del panel

LCD"; NOTA: Aquí, "Turn Off" significa que el UPS no está funcionando en los modos Línea / Convertidor / ECO / Batería / Prueba de Baterías. Así que, a pesar de que el UPS está apagado, si el voltaje de entrada o de bypass es normal, el suministro de energía interna sigue trabajando, y si el estado Bypass está establecido en "activado", seguirá existiendo voltaje de salida del UPS;

2) Para desactivar las salidas completamente, es necesario apagar el interruptor de entrada externo. En unos

segundos, no se visualiza nada en el panel por lo que el UPS está totalmente apagado.

3-5-8. Apagado del UPS sin conexión a la red eléctrica en modo Batería

1) Cuando el panel LCD está en la página de inicio, pulse el botón "OFF/ESC" y se mostrará una página de solicitud de

apagado "Turn Off". Mueva la flecha a la posición "Sí" con el botón de desplazamiento hacia arriba o hacia abajo y

por último, pulse "ON/ENTER". El UPS se apagará a modo bypass y emitirá un sonido. También puede entrar en el

"menú de control" y seleccionar "Turn Off" para apagar el UPS. Consulte la sección "Funcionamiento del panel

LCD";

2) Si no hay voltaje de entrada del bypass, el UPS corta el suministro de energía a las salidas y el panel LCD se apaga.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-5-9. Cambio de la cantidad de baterías (número)

La cantidad predeterminada de baterías (12V) de este sistema UPS es 20 (para una serie), aunque también se pueden usar 18 y 19. Para cambiar la cantidad de baterías, el UPS debe estar completamente apagado. Quite la tapa del gabinete y restablezca los puentes (jumpers) en la placa de control, como se muestra en la siguiente tabla:

Nota: 1 = insertar con jumper; 0 = no hay jumper, x = estos pines son para otras funciones. NOTA: Esta operación debe ser realizada únicamente por un técnico especializado. Póngase en contacto con su distribuidor

para obtener ayuda.

3-6. Funcionamiento del UPS en Paralelo

Para la instalación del UPS en paralelo, consulte el anexo 1 al final del manual.

3-7. Funcionamiento del Panel LCD

La estructura total del panel LCD se muestra en el siguiente diagrama:

Main Interface

Control

Measurement

Information

Setting

Alarm

Page 1: Input

Page 2: Output

Page 3: Battery

Page 4: Bypass

Page 5: Charger

Turn On

Batt Test

Mute

Para Unlock

Page 1: Bypass

Page 2: ECO

Page 3: Output

Page 4:Battery

Page 5:

UPS

Info

Page 6: Others

Fault Info

Warning Info

Bypass

ECO

Output

Battery

Calibration

Others

Press button“ Enter”

Press button“ ESC”

Press either button“ UP” or “ DOWN”

Press button“ Esc”

Número de

Baterías (una serie)

JP1 en la placa de control

pin1 y pin2

pin3 y pin4

Pin5 y pin6

pin7 y pin8

X X 0 0 19

X X 1

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-1. Interfaz principal (página de inicio)

1) En la primera línea se muestra el modo en que está funcionando el UPS;

2) Cuando se emite una señal de alarma, la información relacionada a la alerta o error aparece debajo de la línea "Carga";

3) Cuando el panel frontal no se utiliza durante 10 minutos, la página de la pantalla regresará a la página de inicio;

4) Pulse el botón "UP" o "DOWN" para ir al menú de operaciones (ver 3-7-2-1);

5) Cuando en el panel LCD se muestra la página de inicio, si el UPS está en modo Bypass, pulse el botón "ON/ENTER"

para encenderlo en los modos AC / Convertidor / ECO / Batería según la configuración y el estado de entrada. De forma inversa, para que el UPS pase a modo Bypass o apagado, pulse el botón "OFF/ESC". (Consulte la sección “Funcionamiento del UPS Individual”).

3-7-2. Menú de Operaciones

3-7-2-1. Menú principal

→

1) Después de pulsar el botón "UP" (arriba) o "DOWN" (abajo) en la página principal, se visualizarán cinco elementos en el

menú de operaciones: Control / Medición / Información / Ajuste / Alarma.

2) Pulse el botón "UP" o "DOWN" para seleccionar un elemento;

3) Pulse el botón "ON/ENTER" para confirmar la selección;

4) Pulse el botón "OFF/ESC" para volver a la página principal;

5) Esta operación es igual o similar en otros menú o páginas. Consulte la sección “Funcionamiento de los Botones”.

3-7-2-2. Control

NOTA 1: Por lo general, estos cuatro elementos aparecen en esta interfaz a excepción de “Para Unlock”. La opción "Para

Unlock" se visualiza únicamente cuando ocurre un error de comunicación en los sistemas conectados en paralelo. NOTA 2: La opción "Turn On" aparece si el UPS no está encendido. La opción "Turn Off" aparece si el UPS está encendido. En términos generales, estos dos mensajes no se visualizan al mismo tiempo ni en todos los modos operativos.

1) Turn On/Turn Off (Encender/Apagar) Este elemento permite encender/apagar el UPS;

a) En el modo Bypass, se visualiza "Turn On" en el menú de control. Si se selecciona y se confirma esta acción, el UPS

pasará a los modos de Corriente Alterna / Convertidor / ECO / Batería según la configuración y el estado de

entrada.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

→ →

NOTA: Para encender el UPS simplemente pulse el botón "ON/ENTER" en la página de inicio. No es necesario ir al menú de

control para encender el UPS.

b) En los modos de Corriente Alterna / Convertidor / ECO / Batería, se muestra la opción "Turn Off" en el menú de

control. Si se selecciona y se confirma esta acción, el UPS pasará a modo Bypass o apagado.

→ →

NOTA: Para apagar el UPS simplemente pulse el botón “OFF/ESC” en la página de inicio. No es necesario ir al menú de

control para apagar el UPS.

2) Battery Test (Prueba de Baterías) Se trata de verificar si el UPS puede funcionar correctamente en modo Batería y comprobar la eficiencia de las baterías. Este elemento podría aparecer en todos los modos, pero no funcionaría en los modos Batería/Fallo/Eco. Los datos relacionados se van mostrando al mismo tiempo.

→ →

3) Mute (Silencio) Se trata de verificar si el UPS puede funcionar correctamente en modo Batería y comprobar la eficiencia de las baterías. Este elemento podría aparecer en todos los modos, pero no funcionaría en los modos Batería/Fallo/Eco. Los datos relacionados se van mostrando al mismo tiempo.

→ →

4) Parallel Unlock (Desbloquear Paralelo) Esta función permite desbloquear el paralelo (protección). Sólo aparece cuando el panel LCD muestra la alerta "3F: Para Protect "(que significa que el sistema en paralelo está en modo protección y no se pudo iniciar). Para encender el UPS, debe ejecutar esta acción. NOTA: Antes de realizar esta acción, compruebe que tanto los cables como las conexiones del sistema estén conectados correctamente. Refiérase a los temas relacionados a esta función en la sección Solución de Problemas.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

→ →

3-7-2-3. Medición

Este menú muestra los valores de medición de los parámetros, por ejemplo voltaje / corriente / frecuencia / potencia / capacidad / tiempo, etc. Pulse el botón "UP" o "DOWN" para desplazarse por las páginas.

3-7-2-4. Información

El menú Información muestra todos los valores de ajuste y el estado de los parámetros. Pulse el botón "UP" o "DOWN" para desplazarse por la página.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2-5. Ajuste

Este menú se utiliza para configurar los ajustes de los parámetros o para realizar las calibraciones.

NOTA: No todos los ajustes están disponibles para todos los modos de funcionamiento.. Si no hay ajustes disponibles para el modo actual, el panel LCD mostrará el siguiente mensaje: "El elemento no se puede configurar en este modo". Este mensaje desaparece automáticamente luego de varios segundos o al pulsar cualquier tecla.

1) Ajuste del Modo Bypass

Interfaz

Descripción

1. Estado (sólo disponible en los modos Bypass / A C)

1.1 Abierto/Prohibido: Abierto: Bypass permitido. Si esta opción está seleccionada,

el UPS funciona en modo Bypass dependiendo de la configuración del bypass (activado o desactivado) Prohibido: Bypass no permitido. Cuando está opción está seleccionada, el UPS no puede funcionar en modo Bypass bajo ninguna circunstancia.

1.2 Activado/Desactivado

Esta opción sólo aparece cuando el modo Bypass está

seleccionado en “Abierto”.

Activado: Bypass activado. Cuando esta opción está seleccionada, el modo Bypass está activado. Desactivado: Bypass desactivado. Cuando está opción está seleccionada, se puede realizar el bypass automático, pero el

"bypass manual" no está disponible. “Bypass manual"

significa que el usuario puede pasar el UPS a modo Bypass manualmente. Por ejemplo, en el modo AC, puede apagar el UPS para cambiarlo a modo Bypass. Luego, el UPS funcionará enmodo bypass sin salida si se apaga en modo AC.

NOTA: Las siguientes opciones están disponibles sólo en modo Bypass:

2. HighLoss V: Permite ajustar la máxima tensión admisible para

el bypass. El rango de ajuste va de (Voltaje de Salida Nominal +11 V) a 276 V y el valor predeterminado es 264 V.

3. LowLoss V: Permite ajustar la mínima tensión admisible para

el bypass. El rango de ajuste va de 110 V a (Voltaje de Salida Nominal - 11V) y el valor predeterminado es 110 V.

4. HighLoss F: Permite ajustar la frecuencia alta admisible para

el bypass.

50 Hz: Rango de 51 Hz a 54 Hz. 60 Hz: Rango de 61Hz a 64 Hz. El valor predeterminado es 54.0 Hz/64.0 Hz.

5. LowLoss F: Permite ajustar la frecuencia alta admisible para el

bypass.

Sistema de 50 Hz: Rango de 46.0 Hz a 49.0 Hz. Sistema de 60 Hz: Rango de 56.0 Hz a 59.0 Hz. El valor predeterminado es 46Hz/56Hz.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2) Ajuste del Modo ECO (sólo disponible o eficaz en el modo Bypass)

Interfaz

Descripción

1. Estado Activado: Activa la función ECO Desactivado: Desactiva la función ECO

Aún si la función ECO está desactivada, es posible fijar el rango de voltaje y el rango de frecuencia para el modo ECO. Sin embargo, no tiene sentido, a menos que la función ECO esté activada.

2. HighLoss V: Establece el punto de alto voltaje en modo ECO El rango de ajuste es de +5% a +10% del voltaje nominal.

3. LowLoss V: Establece el punto de bajo voltaje en modo ECO El rango de ajuste es de -5% a -10% de la tensión nominal.

4. HighLoss F: Establece el punto de baja frecuencia para el modo ECO. Sistema de 50 Hz: Rango de 46 Hz a 48 Hz. Sistema de 60 Hz: Rango de 56 Hz a 58 Hz. El valor predeterminado es 48 Hz/58 Hz.

5. LowLoss F: Establece el punto de alta frecuencia para el modo ECO. 50 Hz: Rango de 52.0 Hz a 54.0 Hz. 60 Hz: Rango de 62.0 Hz a 64.0 Hz. El valor predeterminado es 52.0 Hz/62.0 Hz.

3) Ajuste de Salida (sólo disponible o efectivo en el modo Bypass)

Interfaz

Descripción

1. Volts: 208: Indica voltaje de salida nominal de 208Vac 220: Indica voltaje de salida nominal de 220Vac 230: Indica voltaje de salida nominal de 230Vac 240: Indica voltaje de salida nominal de 240Vac

2. Freq: 50Hz: La frecuencia de salida está configurada para 50 Hz. 60Hz: La frecuencia de salida está configurada para 60 Hz. ATO: Si está seleccionada, la frecuencia de salida se

determina según la última frecuencia nominal de la red de alimentación. Si es de 46 Hz a 54 Hz, la frecuencia de salida es 50.0 Hz. Si es de 56 Hz a 64 Hz, la frecuencia de salida es

60.0 Hz. La configuración predeterminada es ATO.

3. CVCF:

Modo Convertidor activado o desactivado. Activado: La frecuencia de salida se fija en 50 Hz o 60 Hz según el ajuste de "Freq". La frecuencia de entrada puede estar entre 46 Hz y 64 Hz. Desactivado: La frecuencia de salida se sincronizará con la frecuencia de entrada en el rango de 46 a 54 Hz para el sistema de 50 Hz o de 56 a 64 Hz para el sistema de 60 Hz. NOTA: CVCF significa Voltaje Constante y Frecuencia Constante y representa el modo Convertidor.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

4) Ajuste del Modo Batería (disponible en todos los modos operativos)

Interfaz

Descripción

1. Dischg Protect:

1.1

Activado: La función de protección de descarga de las baterías

está disponible. Cando el UPS ha estado trabajando continuamente en “modo Batería/modo Prueba de Baterías”, la unidad se apagará automáticamente cuando se supere el tiempo

de autonomí a establecido por la opció n 1.2 que se describe abajo; Desactivado: La función de protección de descarga de las baterí

as está desactivada.

1.2

0000~1500: El tiempo máximo de descarga es de 0 a 1500

mins. Una vez agotado el tiempo de respaldo, el UPS se apagará para proteger las baterías si la función "Dischg Protect" está activada. Si la función “Dischg protect” está desactivada, este ajuste no tiene sentido. El valor predeterminado para esta

configuración es de 990 mins.

2. Tipo de Prueba de Batería:

2.1 Prueba Rápida: La Prueba de Batería tendrá una duración

de 10 segundos.

2.2 Prueba Completa: La prueba de batería puede durar más

tiempo, pudiendo configurarse entre 01 y 99 minutos.

2.3 Hasta Batería Baja: La Prueba de batería no se detendrá hasta que el voltaje de la batería sea bajo.

5) Calibración

Interfaz

Descripción

1. Batería: Calibra la medición del voltaje de las baterías. El

rango de calibración es de 0 V a 5,7 V. El valor predeterminado es 0 V. Está disponible en todos los modos operativos.

2. Inv: Ajusta el voltaje de salida del inversor. El rango de ajuste es de 0 V a 6,4 V y el valor predeterminado es 0 V. Sólo está disponible en los modos Línea / Batería / Convertidor

3. Chg: Ajusta el voltaje de salida del cargador. El valor de ajuste es de 0 V a 6,9 V y el valor predeterminado es 0 V. Sólo está disponible en los modos / Línea / ECO / Convertidor. (NOTA: Antes de realizar el ajuste del voltaje de salida del cargador, asegúrese de haber desconectado todas las baterías. El ajuste debe coincidir con las especificaciones de la batería, de lo contrario la batería podría verse dañada de forma permanente).

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

6) Otros ajustes (disponibles en todos los modos operativos)

Interfaz

Descripción

Hot standby: Activado: La función Hot standby está activada. Esto significa

que el UPS está configurado como host del sistema Hot Standby, por lo cual después de la recuperación de CA se reiniciará automáticamente, incluso sin que la batería esté conectada. Desactivado: La función Hot standby está desactivada. El UPS está funcionando en modo normal y no se puede reiniciar sin batería.. La opción de configuración predeterminada es Desactivado.

Ajuste de los Parámetros del Tiempo de Respaldo: Grupos de Baterías: Establece el número del grupo de baterías

que varía de 1 a 6. El valor de grupo predeterminado es 1; Capacidad de la Batería: Establece la capacidad de la batería como 7 AH, 9 AH, 10 AH, 12 AH, 17 AH, 26 AH, 40 AH, 65 AH, 100 AH y así sucesivamente. El valor predeterminado es 9 AH. Factor: Permite calibrar el tiempo de respaldo que se visualiza en el panel mediante un ajuste de este factor multiplicador. La fórmula empleada se detalla a continuación: Tiempo de respaldo que se muestra=Tiempo de respaldo calculado originalmente × Factor Multiplicador El valor predeterminado del factor es 1,0, y varía de 0,5 a 2.

Estos parámetros son para el cálculo del tiempo de respaldo de la batería

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

3-7-2-6. Página de alarma

Esta página registra y muestra el historial de fallas o eventos de alerta ocurridos.

4. S o l uc i ó n d e P r ob l e m as

4-1. Estado de Alerta

Cuando el LED de Falla parpadea y la alarma suena cada segundo, significa que hay algún problema en el UPS. El usuario puede ver el código de error en el panel LCD y consultar la tabla de solución de problemas para comprobar cuál es el inconveniente que está afectando al sistema.

4-2. Modo Falla

1) Cuando el LED de Falla está iluminado y el buzzer suena de manera continua, significa que se ha producido un

error grave en el UPS. El usuario puede ver el código de error en el panel LCD y consultar la tabla de solución de problemas para comprobar cuál es el inconveniente más probable que está afectando a su sistema.

2) No intente volver a encender el UPS hasta solucionar el problema. Si el problema persiste, póngase en contacto

con su distribuidor o un técnico especializado inmediatamente.

3) En caso de emergencia, desconecte la unidad de la fuente de suministro eléctrico y la batería externa

inmediatamente para evitar un mayor riesgo o peligro.

4-3. Tabla de solución de problemas

Si el sistema UPS no funciona correctamente, consulte la siguiente tabla para resolver el problema:

Tipo de Alarma

Pantalla LCD

Causa posible

Solución

Alerta

01: Batería Abierta

1) La batería no está bien conectada;

2) El dispositivo de protección de la batería está abierto.

1) Conecte la batería correctamente.

2) Reemplace o repare el dispositivo de protección.

Alerta

07: Sobrecarga de la Batería

1) El número de baterías y el ajuste no coinciden.

2) El voltaje del cargador es demasiado alto o hay una falla en el cargador.

1) Corrija el número de baterías o sus ajustes.

2) Desconecte la batería y verifique el voltaje de salida del cargador. Luego, póngase en contacto con el distribuidor para su reparación.

Alerta

08: Batería Baja

1) La batería está descargada a niveles muy bajos.

2) El número de baterías no es correcto.

3) La batería ha alcanzado el final de su vida útil.

1) Recargue la batería.

2) Corrija el número de baterías.

3) Reemplace las baterías.

Alerta

09: Sobrecarga

La carga es demasiado pesada.

Retire el exceso de cargas conectadas a la salida del sistema ininterrumpido de potencia.

Alerta

0A: Fallo de Ventilador

1) El ventilador está bloqueado.

2) El ventilador ha alcanzado el final de su vida útil.

3) Se ha producido una falla en el circuito detección del ventilador.

1) Asegúrese que el ventilador no esté bloqueado.

2) Póngase en contacto con el distribuidor para cambiar el ventilador.

3) Póngase en contacto con el distribuidor para su reparación.

Alerta

0B: EPO Activado

El conector EPO (jumper) se salió o el interruptor EPO externo está apagado.

Conecte el conector EPO (jumper) correctamente o bien active el interruptor EPO externo.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Alerta

0D: Sobrecalentamiento

La temperatura interna es demasiado alta y ha alcanzado el nivel de alerta:

1) Tal vez la temperatura ambiental es demasiado elevada;

2) Tal vez el ventilador está bloqueado o no funciona;

3) Tal vez la ventilación está bloqueada por la pared u otros dispositivos.

4) La carga es muy pesada.

1) Asegúrese de que la temperatura ambiental no supere los 40ºC.

2) Asegúrese de que el ventilador esté funcionando normalmente.

3) Asegúrese de que haya una adecuada ventilación.

4) Desconecte algunas cargas si es posible.

Alerta

0E: Fallo de Cargador

Se ha producido un problema en el cargador.

Póngase en contacto con el distribuidor para su reparación.

Alerta

10: Fusible IP Abierto

El fusible de entrada en el tablero de potencia está quemado.

Revíselo y si está dañado reemplácelo.

Alerta

33: Sobrecargado 3 Veces

El UPS está bloqueado en modo Bypass después de 3 sobrecargas en 30 minutos.

Primero retire el exceso de cargas conectadas a la salida del sistema ininterrumpido de potencia. Luegoa pague el UPS y reinícielo.

Alerta

3A: Mantenimiento Abierto

El puerto EMBS está abierto o el sensor del interruptor de mantenimiento (conectado al puerto EMBS) está activado. (El UPS se transfiere al modo bypass).

Si se pone el puerto EMBS en corto circuito, la alerta desaparecerá.

Alerta

3F: Para Protect

El cable paralelo aún no está bien conectado luego de reiniciar el sistema tras un error en el funcionamiento del sistema en paralelo debido a una falla de comunicación en el paralelo. (Cuando aparece esta advertencia, es probable que el UPS no arranque ya que es la protección para el sistema en paralelo)

1) Si aún se necesita que el sistema funcione en modo paralelo, conecte correctamente el cable paralelo. Luego, seleccione la opción "Para Unlock" en el menú de control para eliminar la advertencia. Luego, el UPS podrá arrancar.

2) Si los módulos UPS del sistema en paralelo se separan como módulos individuales, desconecte la salida a otros módulos UPS y seleccione la opción "Para Unlock" en el menú de control para eliminar la advertencia. Luego, el UPS podrá arrancar.

NOTA: Compruebe el modo de operación del UPS (en paralelo o individual) y las conexiones. Si el cable paralelo no está conectado en modo paralelo, el UPS se puede dañar.

Error

01: Error de Inicio del Bus

El convertidor interno ha fallado, por lo que la tensión del bus DC no se puede arrancar correctamente.

Póngase en contacto con el distribuidor para su reparación.

Error

02: Sobrecarga del bus

1) La tensión del bus de corriente continua es demasiado alta debido a la red o a la intensidad transitoria de la carga.

2) Se ha producido una falla en el convertidor interno.

1) Apague y reinicie el sistema para ver si ocurre de nuevo..

2) Póngase en contacto con el distribuidor para su reparación.

Error

03: Bus Bajo

Se ha producido una falla en el convertidor, por lo que la tensión del bus de corriente continua es demasiado baja.

Póngase en contacto con el distribuidor para su reparación.

Error

04: Bus Desbalanceado

1) La carga conectada es especial o anormal, por lo que las tensiones positivas y negativas internas del bus de corriente continua no están equilibradas.

2) Se ha producido una falla en el convertidor interno.

Contacte a su distribuidor.

Error

11: Error de Inicio del Bus

Se ha producido una falla en el inversor interno, por lo que la tensión del inversor no pudo arrancar correctamente.

Póngase en contacto con el distribuidor para su reparación.

Error

12: Inv Volt High

Se ha producido una falla en el inversor interno, por lo que la tensión del inversor es demasiado alta.

Póngase en contacto con el distribuidor para su reparación.

Error

13: Inv Volt Low

Se ha producido una falla en el inversor interno, por lo que la tensión del inversor es demasiado baja.

Póngase en contacto con el distribuidor para su reparación.

Error

14: Corto en Salida

Se ha producido un cortocircuito en la salida del sistema ininterrumpido de potencia.

Elimine el cortocircuito.

Error

1A: NegPower

La energía de salida del UPS es negativa. Esto significa que existe energía de retroalimentación en el interior del UPS desde la salida. Puede ser causado por una carga

Contacte a su distribuidor.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

regenerativa o por una falla de control de corriente en el sistema en paralelo.

Error

21: Corto en Batería SCR

La batería interna SCR está dañada y en cortocircuito.

Póngase en contacto con el distribuidor para su reparación.

Error

24: Corto en Relé del Inv

El relé inversor interno está trabado en cortocircuito o el SCR del Interruptor de Transferencia Estática (STS) está en cortocircuito.

Póngase en contacto con el distribuidor para su reparación.

Error

35: Fallo Comm Paralelo

El cable paralelo no está bien conectado al sistema en paralelo.

Conecte el cable paralelo correctamente.

Error

36: Desbalance OP.I

La corriente de salida entre los módulos UPS conectados en paralelo está muy desequilibrada o hay un error en el sistema paralelo.

Póngase en contacto con el distribuidor para su reparación.

Error

41: Sobrecalentamiento

La temperatura interna es demasiado alta y ha alcanzado el nivel de fallo (desconexión):

1) Tal vez la temperatura ambiental es demasiado elevada.

2) Tal vez el ventilador está bloqueado o averiado.

3) Tal vez la ventilación está bloqueada por la pared u otros dispositivos.

4) La carga es muy pesada.

1) Asegúrese de que la temperatura ambiental no supere los 40ºC.

2) Asegúrese de que el ventilador esté funcionando normalmente.

3) Asegúrese de que haya una adecuada ventilación.

4) Desconecte algunas cargas si es posible.

Error

42: Fallo Comm CPU

Se ha producido una falla de comunicación entre los CPUs.

Póngase en contacto con el distribuidor para su reparación.

Error

43: Sobrecarga

El tiempo de sobrecarga está fuera de la especificación y el UPS se apaga automáticamente.

Retire el exceso de cargas conectadas en la salida del sistema ininterrumpido de potencia y reinícielo.

5 . AL M AC E N A M IE N TO

5.1 Indicador de Advertencia

El sistema UPS contiene piezas que no pueden ser reparadas por el usuario. Si se ha excedido la vida útil de la batería

(3~5 años a una temperatura ambiente de 25℃) se debe reemplazar. En este caso, póngase en contacto con su

distribuidor.

5.2 Almacenamiento

Antes de almacenar el UPS, cargue la batería durante 5 horas. Cubra el UPS y guárdelo en posición vertical en un lugar fresco y seco. Durante el almacenamiento, recargue la batería de acuerdo a lo indicado en la siguiente tabla:

Temperatura de

Almacenamiento

Frecuencia de Recarga

Duración de Carga

-25°C - 40°C

Cada 3 meses

1 a 2 horas

40°C - 45°C

Cada 2 meses

1 a 2 horas

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

6. ESPECIFICACIONES

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

5000 VA 6000 VA 8000 VA 10000 VA

4500 W 5400 W 7200 W 9000 W

670 x 440 x 133 (3U) 670 x 440 x 133 (3U) 745 x 440 x 133 (3U) 745 x 440 x 133 (3U)

Dimensiones AlxAnxPr (mm) - Banco de baterías

635 x 440 x 133 (3U) 635 x 440 x 133 (3U) 635 x 440 x 133 (3U) 635 x 440 x 133 (3U)

Peso neto (Kg) : UPS + Banco de baterías 20 + 59 20 + 59 23,5 + 65 23,5 + 65

670 x 440 x 133 (3U) 670 x 440 x 133 (3U) 745 x 440 x 133 (3U) 745 x 440 x 133 (3U)

20 20 23,5 23,5

110 V*

230 V*

110 V

230 V

110 V

230 V

110 V

230 V

100-110% traslado al modo by-pass despues de 10 minutos / 110-130% traslado al

modo by-pass despues de 1 minuto />130% traslado al modo by-pass despues de 1

segundo

Tasa de sobrecarga en modo alterna Modo de Batería

88%

Modo Eco

96%

Forma de Onda

Onda Sinusoidal Pura

Tomas de salida estándar/programable IEC

Terminal de salida

Modo AC

90%

EFICIENCIA

Tiempo de transferencia

AC a DC

Cero

Inversor a bypass

Cero

Factor de cresta de corriente (CF)

3 : 1 (max)

Distorsión armónica (THDU)

≦ 2% (carga lineal)

4% máx. (modo de batería antes de apagarse)

Rango de frecuencia (sincronizado)

50 Hz : 46 Hz ~ 54 Hz o 60 Hz : 56 Hz ~ 64 Hz

Rango de frecuencia (modo de batería)

50 Hz +/- 0,1 Hz o 60 Hz +/- 0,1 Hz

Voltaje

200 / 208 / 220 / 230 / 240 VAC

Regulación de tensión (modo de batería)

+/- 1%

CARACTERÍSTICAS TÉCNICAS DE SALIDA

Factor de potencia

0.99 a 100% de carga

290 VAC

Rango de frecuencias

50 Hz : 46 Hz ~ 54 Hz o 60 Hz : 56 Hz ~ 64 Hz

Rango de Voltaje alto

Transferencia en modo batería

300 VAC

Retorno de línea alta

Fase

Monofásico

Rango de Voltaje bajo

Transferencia en modo batería

(en base al porcentaje de carga:

100-80%/80%-70%/70%-60%/60%-0)

176 VAC / 154 VAC / 132 VAC / 110 VAC +/- 2%

Retorno de línea baja

186 VAC / 164 VAC / 142 VAC / 120 VAC +/- 2%

Tecnología

Doble Conversión en linea

Potencia (VA)

Potencia (W) Modelos estándar

Larga autonomía (S)

CARACTERISTÍCAS GENERALES

CARACTERÍSTICAS TÉCNICAS DE ENTRADA

Modelo estándar

Dimensiones AlxAnxPr (mm) - UPS

Modelo de larga autonomía (S)

Dimensiones AlxAnxPr (mm) - UPS Peso neto (Kg)

Factor de potencia Modelos estándar

CARACTERÍSTICAS FÍSICAS

0,9

Larga autonomía (S)

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

E6 LCD RT

EVOLUTION

5000 (S)

E6 LCD RT

EVOLUTION

6000 (S)

E6 LCD RT

EVOLUTION

8000 (S)

E6 LCD RT

EVOLUTION

10000 (S)

Tensión de recarga

- - - -

600 W / 2047, 8

Btu/h

600 W / 2047, 8

Btu/h

600 W / 2047, 8

Btu/h

600 W / 2047, 8

Btu/h

3700085 67119 1 3700085 67120 7 3700085 67121 4 3700085 67122 1

3700085 67123 8 3700085 67124 5 3700085 67125 2 3700085 67126 9

Versiones Gencods S

Baja tensión (Seguridad)

EN62040-1 : 2008, UL1778/R:2006;CSA C22.2 NO.107.3-05/R:2006

Garantía

2 años

Versiones estándar Gencods

INFO COMERCIAL

Estándar

CE RoHS, cTUVus

EMC (Compatibilidad electromagnética)

EN 62040-2 : 2006

Nivel de ruido

Menos de 580 dB @ 1 metro

Menos de 600 dB @ 1 metro

Disipación de calor (max) - LV (110 V)

Disipación de calor max - HV (230 V)

NORMAS

Humedad

0 - 95% HR @ 0-40°C (sin condensación)

Altitud de funcionamiento

Hasta 1000 m sobre el nivel del mar (> 1000 m, disminución del 1% por cada 100

metros)

COMUNICACIÓN

Puerto de comunicación USB y RS232 y software Infopower incluido

(Funciona con Windows 2000/2003/XP/Vista/2008/7, Linux, Unix y Mac)

SNMP (opcional)

Puerto paralelo

MANEJO / COMUNICA CIÓN

AMBIENTE

Fallo

Suena de manera continua

Pantalla LCD

Nivel de carga, nivel de batería, modo AC, modo de batería, modo de puenteo e

indicador de fallo

Modo Batería

Suena cada 4 segundos

PANTALLA

ALARMAS

Modelos de larga autonomía (S)

Tipo y Cantidad de Baterías

Según la capacidad de las baterías externas

Corriente de carga (máx.)

Batería baja

Suena cada segundo

Sobrecarga

Suena dos veces por segundo

Modelos estándar

Tipo y Cantidad de Baterías

240 Vdc

Cantidad de Baterías

Tiempo de recarga (tipico) Corriente de carga (máx.)

en 7 horas recupera el 90% de la

capacidad

en 9 horas recupera el 90% de la

capacidad

12 V / 7 AH

12 V / 9 AH

20**

Autonom ía

De 4 a 30 minutos dependiendo de la carga conectada

BATERÍA

** Al utilizar baterías internas desde 18-19, la unidad reducirá su velocidad según la siguiente fórmula: P=Prating x N/20

■Las especificaciones del producto están sujetas a cambios sin previo aviso.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Anexo 1 : Guía de Instalación del Kit para Funcionamiento en

Paralelo

1. I n t e ri o r d e l a C aj a

En el kit para instalar el sistema en paralelo encontrará los siguientes componentes:

 Cable para compartir corriente  Cable de 2 pines rojo/negro, cable de 4 pines marrón y cable 14 pines gris

Nota: Las especificaciones de la placa de relés, alambres y cables son diferentes para los modelos 5K (S) y 6K (S), y 8 K (S) y 10K (S). NO INSTALE el kit de funcionamiento en paralelo de los modelos 5K (S) / 6K (S) en los modelos 8K (S) / 10K (S).

2. C o n e xi ó n d e l c a b l ea d o yd e l S is t e m a d e P ru e b a P a r al e l o

Antes de probar el sistema en paralelo, asegúrese de que los módulos UPS individuales funcionen correctamente:

PARTE 1: Antes de probar el sistema en paralelo, asegúrese de que los módulos UPS individuales funcionan

correctamente y verifique los siguientes ítems.

1) Compruebe que el tablero paralelo y el tablero de relés OP estén instalados correctamente.

2) Compruebe que los módulos UPS estén configurados del mismo modo. Revise los siguientes parámetros:

a) voltaje de salida, b) frecuencia de salida, c) rango de voltaje de bypass, d) rango de frecuencia de bypass, e) convertidor activado o desactivado, f) bypass activado o desactivado, g) bypass abierto o prohibido, h) frecuencia de detección automática activada o desactivada, i) inversor short clear activado o desactivado

3) Encienda cada UPS en los modos Línea o Batería, respectivamente. Mida y calibre el voltaje de salida con

un multímetro.

Asegúrese que la diferencia del voltaje de salida entre los módulos UPS sea menor de2,0V (por lo general 1 V). De lo contrario, el voltaje se puede ajustar a través del panel LCD como se muestra abajo (para obtener información más detallada sobre este tema, consulte la sección correspondiente en el MANUAL DEL USUARIO:

Después de ajustar la tensión del inversor, compruebe si el voltaje de salida detectado es el correcto. Si la diferencia entre el valor indicado y el voltaje medido con un multímetro es superior a 1V, ajústela para asegurarse de que la diferencia no sea superior a 1V. Luego, apague el UPS para guardar los cambios en el EEPROM.

Interfaz

-> - >

Ajuste

Puede seleccionar las funciones Add o Sub para ajustar la tensión del inversor. El rango de voltaje es de 0 V a 9,9 V y el valor predeterminado es 0 V.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

PARTE 2: Funcionamiento en Paralelo.

1) Cableado del sistema en paralelo del UPS de acuerdo a los siguientes esquemas:

Cableado de dos módulos UPS en paralelo

Cableado de tres módulos UPS en paralelo

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

2) Encendido del sistema en paralelo con conexión a la red eléctrica (en modo de Corriente Alterna)

a) Encienda el interruptor de cada paquete de baterías y luego encienda los módulos UPS de a uno por vez.

NOTA: Los módulos UPS conectados en paralelo no pueden utilizar el mismo paquete de baterías. Cada UPS debe estar conectado a un paquete de baterías.

En este momento, el ventilador está en funcionamiento y el UPS comienza el proceso de inicialización. Varios segundos después, los módulos UPS estarán funcionando en modo Bypass. Después de un rato, los relés de salida de los módulos UPS se cierran. Luego, el sistema en paralelo alimenta a las cargas a través del modo bypass.

b) Compruebe que la información acerca del sistema en paralelo que aparece en la pantalla LCD se visualice como

en las figuras de abajo. Si los sistemas UPS conectados en paralelo se han configurado correctamente, se mostrará "Parallel: Master”, “Parallel: Slave1” o “Parallel: Slave2”. De lo contrario, no vaya al paso siguiente y compruebe que los cables paralelos estén bien conectados.

Master

Slave1

Slave2

c) Pulse y mantenga presionado el botón "ON" durante 0,5 segundos y encienda los UPS de a uno por vez. Para

obtener información detallada acerca de cómo iniciar el UPS, consulte la sección correspondiente en el MANUAL DEL USUARIO.

Master

Slave1

Slave2

3) Encendido del sistema en paralelo sin conexión a la red eléctrica (en modo Batería)

a) Encienda el interruptor de la batería. b) Presione el botón "ON" de uno de los UPS para establecer el suministro de energía. El UPS entra en modo Power

on. Después de la inicialización, el UPS pasa a modo Sin Salida. Luego vuelva a pulsar el botón “ON” para encender el UPS.

c) Unos segundos más tarde, después que el UPS esté encendido, el UPS entra en modo Batería. d) Si tiene otras unidades UPS, siga el mismo procedimiento que en el paso c).

e) De este modo, la instalación del sistema en paralelo se ha completado y está listo para suministrar energía a la

carga.

INFOSEC UPS SYSTEM - 4, rue de la Rigotière - 44700 Orvault - FRANCE - www.infosec-ups.com

Hot Line – Tel + 33 (0)2 40 76 15 82 - Fax + 33 (0)2 40 94 29 51 - hotline@infosec.fr – 05 13 AA 59 208 13

Master

Slave1

Slave2

4) Apagado del sistema en paralelo

Pulse y mantenga presionado el botón "OFF" para apagar los módulos UPS de a uno por vez. La alarma emitirá un sonido. Después de unos segundos, los UPS entrarán en modo Bypass o en modo Sin Salida de manera sincrónica.

5) Agregado de un nuevo UPS al sistema en paralelo

a) No se puede añadir un nuevo UPS en paralelo si el sistema está funcionando. Primero debe desconectar la carga

y apagar el sistema.

b) Compruebe que todos los UPS sean modelos para conectar en paralelo y siga las instrucciones de conexión

descriptas en la sección 4.

c) Instale el nuevo sistema en paralelo; consulte la sección anterior.

6) Extracción de un UPS del sistema en paralelo

a) Pulse el botón “OFF” dos veces. Luego, el UPS entrará en modo Bypass o en modo Sin Salida cuando no tiene

salidas.

b) Apague el interruptor de salida de esta unidad. Luego, apague el interruptor de entrada de esta unidad. c) Después que se haya apagado, puede desconectar el cable paralelo y el cable para compartir corriente. Y por

último, extraiga la unidad del sistema en paralelo.

INFOSEC E6 LCD-RT Evolution, E6 LCD RT EVOLUTION 6000, E6 LCD RT EVOLUTION 8000, E6 LCD RT EVOLUTION5000, E6 LCD RT EVOLUTION 10000 User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual
