INFOSEC E4 LCD Pro 3000, E4 LCD Pro 1000, E4 LCD Pro 1500, E4 LCD Pro 2000, E4 LCD Pro 1000 S User Manual

...

MANUEL UTILISATEUR / USER MANUAL

1000(S) / 1500(S) / 2000(S) / 3000(S)

VVeerrssiioonn FFrraannççaaiissee ........................................................................................ p

EEnngglliisshh VVeerrssiioonn ............................................................................................ p

p33

p2233

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Version Française

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Table des matières

1. Consignes importantes de sécurité ................................................................................. 5

1-1. Trans por t ....................................................................................................................... 5

1-2. Préparation ................................................................................................................... 5

1-3. Installation ..................................................................................................................... 5

1-4. Utilisation ...................................................................................................................... 6

1-5. Entretien, révision et défauts......................................................................................... 6

1-6. A propos des batteries .................................................................................................. 6

1-7. Conformité CE .............................................................................................................. 7

2. Installation et configuration .............................................................................................. 8

2-1. Vue de la face arrière .................................................................................................... 8

2-2. Configuration de l'onduleur ......................................................................................... 10

3. Utilisation ......................................................................................................................... 12

3-1. Utilisation des boutons de la face avant ...................................................................... 12

3-2. Panneau LCD ............................................................................................................. 14

3-3. Alarme sonore ............................................................................................................. 15

3-4. Index des abréviations de l'écran LCD........................................................................ 15

3-5. Configuration de l'onduleur ......................................................................................... 15

3-6. Description du mode d'utilisation ................................................................................ 18

3-7. Codes de référence des anomalies ............................................................................ 19

3-8. Indicateurs d'avertissement ........................................................................................ 19

4. Dépannage ....................................................................................................................... 20

5. Stockage et entretien ...................................................................................................... 21

5-1. Conduite ..................................................................................................................... 21

5-2. Stockage ..................................................................................................................... 21

6. Spécifications .................................................................................................................. 22

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

1. Consignes importante s de séc urit é

INSTRUCTIONS GENERALES DE SECURITE

Veuillez strictement appliquer toutes les consignes de sécurité indiquées dans ce manuel. Conservez ce manuel dans un endroit sûr et prenez soigneusement connaissance des instructions suivantes avant d'installer l'unité. N'utilisez pas cette unité avant d'avoir soigneusement pris connaissance de tous les avertissements et de toutes les instructions d'utilisation.

IMPORTANT!

Installer et connecter les onduleurs de façon non-conforme aux pratiques recommandées désengage Infosec Communication de toute responsabilité

1-1. Transport

 Seul l'emballage initial protège l’onduleur contre les coups et les impacts pendant le

transport.

1-2. Préparation

 De la condensation peut se produire lorsque l’onduleur passe d'un environnement

froid à un environnement chaud. L'onduleur doit être absolument sec avant d'être installé. Veuillez attendre au moins deux heures pour permettre à l'onduleur de s'acclimater à l'environnement.

 Ne pas installer l'onduleur dans des environnements humides ou près d'eaux

courantes. Protéger l’onduleur contre toutes projections de liquides et/ou d’objets divers.

 Ne pas installer l'onduleur dans un endroit où il sera exposé au rayonnement direct

du soleil ou près d'un appareil de chauffage.

Ne pas obstruer les ouïes d’aération de l’onduleur. Il doit être installé dans un endroit ventilé ou équipé d’une climatisation. Prévoir un espace suffisant de

chaque coté de l’appareil pour une bonne ventilation. La température ambiante de la pièce ne doit pas excéder 20°C (0 à 90% d’humidité relative non-condensée)

1-3. Installation

 Ne pas connecter sur les sorties de l'onduleur des appareils ou des dispositifs qui le

surchargeraient (d es i mpri m ant es laser , par ex empl e) .

 Ne pas connecter sur les sorties de l'onduleur des appareils domestiques tels qu’un

sèche-cheveux.

 Placer les câbles de telle façon qu'ils ne puissent faire trébucher personne.  L'onduleur peut être installé et mis en service par des personnes qui ne possèdent

pas d'expérience sur son fonctionnement.

 Connecter l'onduleur sur une prise de courant antichoc avec terre facilement

accessible et près de l'onduleur.

 N’utiliser pour la connexion de l'onduleur à la prise secteur (prise de courant

antichoc) que des câbles respectant la norme VDE et portant le marquage CE (les câbles d'ordinateur par exemple).

 N'utiliser pour la connexion des charges à l'onduleur que des câbles respectant la

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

norme VDE et portant le marquage CE.

 Lors de l'installation de l'équipement, s'assurer que la somme des courants de fuite

de l'onduleur et des dispositifs connectés ne dépasse pas 3,5 mA.

1-4. Utilisation

 Ne pas déconnecter le câble secteur, sur l'onduleur ou sur la prise secteur (prise de

courant antichoc), pendant l'utilisation car cela éliminerait la protection terre du système onduleur et de toutes les charges connectées.

 L'onduleur possède sa propre source interne de courant (batteries). Les sorties de

l'onduleur ou son bornier peuvent être sous tension même si l'onduleur n'est pas branché sur la prise secteur.

 Afin de complètement déconnecter l'onduleur, appuyer d'abord sur le bouton arrêt

puis déconnecter le secteur.

 Protéger l’onduleur contre toutes projections de liquides et/ou d’objets divers.

1-5. Entretien, révisi on et déf a ut s

 L'onduleur fonctionne avec des tensions dangereuses. Les réparations ne doivent

être faites que par du personnel d'entretien qualifié.

Attention - risque d'électro cut io n . M ême a p rès avoir été déconnecté du se ct eur (prise de courant du secteur), les composants internes de l'onduleur sont encore connectés à la batterie et sont donc toujours sous tension et

dangereux.

 Avant de procéder à la révision ou à l'entretien, déconnecter les batteries et vérifier

qu'il n'y a aucun courant ou tension dangereuse sur les bornes des condensateurs de haute capacité, tels que les condensateurs du BUS.

 Le remplacement des batteries doit être effectué par du personnel d'entretien

qualifié et habilité, prenant les mesures de précaution requises ci-dessous. Les personnes non habilitées ne doivent pas rester à proximité des batteries.

Attention - risque d'électrocution. Le circuit de batterie n'est pas isolé de la tension d'entrée. Des tensions dangereuses peuvent exister entre les bornes de batterie et la terre. Avant de les toucher, vérifier qu'aucune tension n'est présente !

 Afin d'éviter tout risque d'incendie, ne remplacer le fusible qu'avec un fusible du

même type et de même ampérage.

 Ne pas désassembler l'onduleur.

1-6. A propos des batteries

 Il est recommandé de faire appel à un personnel qualifié pour remplacer la batterie.  Ne pas exposer la batterie à une source inflammable, celle-ci risquerait d’exploser.  Ne pas ouvrir ni abîmer la batterie ! L’électrolyte, à base d’acide sulfurique, peut

être toxique et nocif pour la peau et les yeux. En cas de contact se laver abondamment à l'eau et tout vêtement souillé.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

 Ne pas jeter la batterie dans un feu. Elle peut exploser. Elle doit faire l’objet d’une

collecte sélective et ne pas être jetée avec les ordures ménagères. Se reporter à la législation et aux règlements locaux.

 L’onduleur contient des batteries de grande capacité. Il est donc conseillé de ne pas

ouvrir ce compartiment pour éviter tout risque de choc électrique. Si une révision ou un remplacement de la batterie est nécessaire, merci de contacter directement le distributeur.

 La révision des batteries doit être effectuée par un personnel qualifié ayant une

parfaite connaissanc e des pr écautions de sécurité.

 Une batterie peut causer un choc électrique ou un intense court-circuit. Les

précautions suiv ant es doi v ent êtr e obs ervées par le technicien l or s de l ’i nter vention :

 Retirer montres, bague s ….  Utiliser des outils à poignées isolées.  Débrancher l’onduleur du sec teur avant toute intervention.  Pour remplacer les batteries, utiliser le même nombre et le même type de

batterie.

1-7. Conformité CE

Ce logo signifie que le produit CEI est conforme aux exigences imposées par les directives LVD et EMC (relatives aux réglementations associées à la sécurité basse tension et à la compatibilité électromagnétique).

Important

Les onduleurs appartiennent à la catégorie des équipements électriques et électroniques. En fin de vie, ces produits doivent faire l’objet d’une collecte sélective et ne pas être jetés avec les ordures ménagères. Ce symbole est aussi apposé s ur les batter ie s fourni es av ec cet a ppar eil, c e qui signifie qu’elles doivent également être remises à un point de collecte approprié.

Prenez contact avec le système de recyclage ou centre de déchets dangereux local pour obtenir l’information adéquate sur le recyclage de la batterie usagée.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

2. Installation et configuration

Type IEC 220V

Type IEC 220V S

Type NEMA 220V

Type NEMA 110V

REMARQUE : Inspecter l'unité avant de l'installer. S'assurer que rien n'est endommagé à

l'intérieur de l'emballage. Conserver l'emballage original dans un endroit sûr pour une utilisation future.

REMARQUE : Il y a deux types différents d'onduleur E4 LCD Pro : les modèles standards et modèles longue autonomie. Voir le tableau suivant.

Modèle Type Modèle Type

E4 LCD Pro 1000 E4 LCD Pro 1500 E4 LCD Pro 1500 S E4 LCD Pro 2000 E4 LCD Pro 2000 S E4 LCD Pro 3000 E4 LCD Pro 3000 S

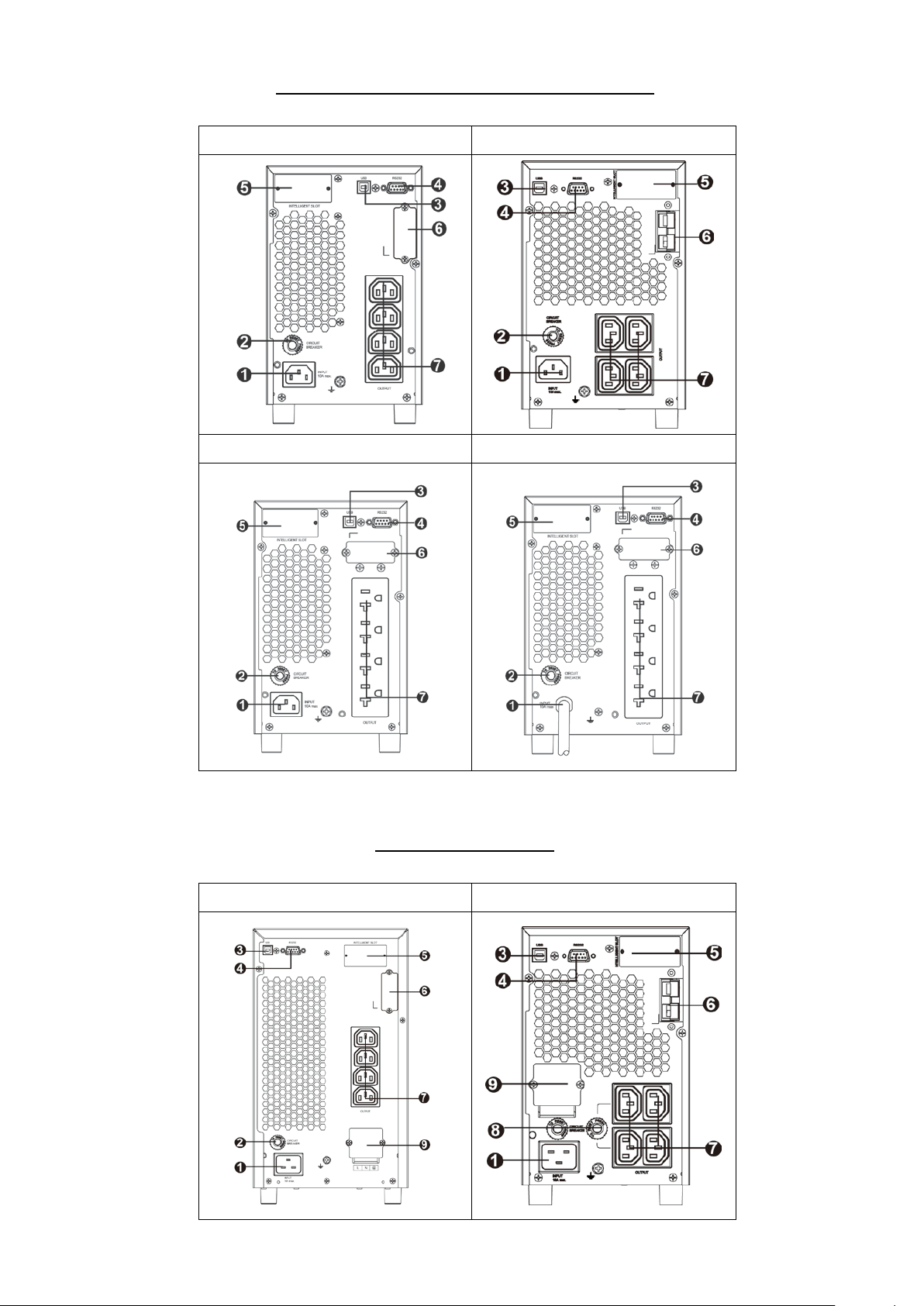

2-1. Vue de la face arrière

E4 LCD Pro 1000 S

Standard

E4 LCD Pro 10 00 (S)

Longue

autonomie

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

E4 LCD Pro 1500 (S) – E4 LCD Pro 2000 (S)

Type IEC 220V

Type IEC 220V S

Type NEMA 220V

Type NEMA 110V

Type IEC 220V

Type IEC 220V S

E4 LCD Pro 3000 (S)

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Type NEMA 220V

Type NEMA 110V

Description de la face arrière

1. Alimentation

2. Disjoncteur d'entrée

3. Port de communication USB

4. Port de communication RS-232

5. Slot intelligent SNMP (option)

6. Connexion de batteries externes (seulement disponible sur les modèles S)

7. Prises de sortie

8. Disjoncteur de sortie

9. Borne de sortie

2-2. Raccordement et mise en service de l'onduleur

Étape 1 : Connexion de l'entrée de l'onduleur

Brancher l'onduleur directement sur une prise bipolaire (2P+T), mise à la terre. Ne pas se raccorder sur une rallonge électrique ou un boitier multiprise.  Pour les modèles 208/220/230/240 VAC : le cordon d'alimentation est fourni avec

l’onduleur.

 Pour les m odèles 110/115/120/127 VAC : le cordon d'alimentation est fixé à l'onduleur. La

prise d'alimentation est une prise NEMA 5-15P pour le modèle E4 LCD 1000, et une prise NEMA 5-20P pour les modèles E4 LCD 1500 et E4 LCD 2000.

Étape 2 : Connexion aux sorties de l'onduleur

 Pour les prises générales, branchez simplement vos appareils à la prise.  Pour la configuration du câblage avec les entrées et/ou sorties du type bornes, suivre les

étapes ci-dessous :

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

a) Retirer le petit couvercle du bornier b) Pour les E4 LCD 3000, nous recommandons l'utilisation de cordons d'alimentation de section 2,5 mm2 ou AWG14. Pour le type NEMA, nous recommandons l'utilisation de cordons d'alimentation WG12-10 ou de sections 3,3 mm2 à 5,3 mm2. Installer également un disjoncteur (40A) entre le secteur et l’entrée d’alimentation pour les opérations de sécurité sur le modèle 3k VA. c) Une fois terminé le raccordement du câblage, vérifier que les câbles sont solidement fixés. d) Replacer le petit couvercle sur la face arrière.

Étape 3 : Connexion de la communication Port de communication port :

Port USB Port RS-232 Intelligent slot

Dans le but de permettre l'arrêt, le démarrage, la gestion de l’onduleur, la surveillance d'état, connecter une extrémité du câble de communication au port USB/RS-232 et l'autre extrémité au port de communication de l'ordinateur. Le logiciel de suivi étant installé, il est possible d'établir sur l'ordinateur l'horaire d'arrêt, de démarrage et de surveillance de l'état de l'onduleur. L'onduleur est équipé d'un slot intelligent qui permet d’insérer soit une carte SNMP soit une carte AS400. L'installation d'une carte SNMP ou AS400 sur l'onduleur permet l'utilisation d'options avancées de surveillance et de communication.

Remarque : Un port USB et un port RS-232 ne peuvent pas fonc tionner en même temps.

Étape 4 : Mettre l'onduleur en marche

Appuyer pendant deux secondes sur le bouton On/Mute (marche/silence) de la face avant pour mettre l'onduleur sous tension.

Remarque : Les batteries se chargent complètement pendant les cinq premières heures de fonctionnement normal. Pendant cette période initiale de charge, les batteries ne peuvent délivrer leur capacité totale.

Étape 5 : Installer le logiciel

Pour obtenir une protection d'ordinateur optimale, installer le logiciel de surveillance de l'onduleur pour entièrement configurer l'arrêt de l'onduleur. Suivre les étapes ci-après pour installer le logiciel de surveillance :

1. Insérer le CD-ROM du logiciel fourni.

2. Suivre les instructions indiquées sur l'écran pour installer le logiciel.

3. Lorsque l’ordinateur redémarre, le logiciel de surveillance va s'afficher sous la forme d'un icone prise situé dans la zone de notification, près de l’horloge.

Remarque : Vous pouvez utiliser l’onduleur sans connexion de communication USB, SNMP ou RS232.

Étape 6 : Connexion des batteries externes Pour les modèles longues autonomies (versions S) suivre le dessin pour connecter les batteries externes.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

CONNECTION A LA



BATTERIE EXTERNE

3. Utilisation

3-1. Utilisation des boutons de la face avant

ON / MUTE

▲

SELECT

▼

OFF / ENTER

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Bouton Fonction

Bouton ON/Mute

Bouton OFF/Enter

 Mise en marche de l'onduleur : Appuyer sur le bouton On/Mute

pendant au moins 2 secondes pour mettre l'onduleur en marche.

 Arrêt alarme sonore (silence): Après avoir mis l'onduleur en marche

en mode batteries, appuyer sur le bouton pendant au moins 5 secondes pour activer ou désactiver le système d'alarme. Ceci ne s'applique pas lorsque des avertissements ou des erreurs se présentent.

 Touche flèche montante : Appuyer sur ce bouton pour afficher la

sélection précédente dans le mode de configuration de l'onduleur.

 Passage de l'onduleur en mode Auto-test : Appuyer pendant 5

secondes sur le bouton ON/Mute pour passer l'onduleur en mode Auto-test.

 Arrêt de l'onduleur : Appuyer sur ce bouton pendant au moins 2

secondes pour arrêter l 'onduleur. En appuyant sur ce bouton, l'onduleur passe en mode Veil l e ou transfert sur mode By-pass si la configuration By-pass est active.

 Touche de confirmation de sélection : Appuyer sur ce bouton pour

confirmer la sélection dans le mode de configuration de l'onduleur.

Bouton Select

Bouton ON/Mute + Select

 Changement du message LCD : Appuyer sur ce bouton pour

changer le message LCD : tension d'entrée, fréquence d'entrée, tension batteries, tension de sortie et fréquence de sortie. Il reviendra sur l'affich ag e par dé faut apr ès 10 s econ des .

 Mode Configuration : Appuyer sur ce bouton pendant 5 secondes

pour valider le mode «Paramétrages UPS» lorsque l’onduleur est en mode «Arrêt» ou «Standby ».

 Touche flèche descendante : Appuyer sur ce bouton pour afficher la

sélection suivante dans le mode de configuration de l'onduleur.

 Passage en mode By-pass : Lorsque l'alimentation principale est

normale, appuyer simultanément et pendant 5 secondes sur les boutons ON/Mute et Selec t. L' onduleur passe alors en mode By-pass. Cette action ne sera pas effective lorsque la tension d'entrée est en dehors de la plage acceptable.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

3-2. Panneau LCD

Écran d'affichage

Informations sur l’autonomie

Indique la durée de l’autonomie par des nombres.

H : heures, M : minutes, S : secondes

Informations de défaut

Indique les codes d'avertissement et de défaut. Ces codes sont indiqués en détail dans la section 3-5.

Fonctionnement en mode silence (arrêt alarme sonore)

Informations sur la charge

Informations sur le mode de fonctionnement

Fonction

Indique le mode autonomie sous la forme d'un pictogramme

Indique un avertissem ent ou un dé faut.

Indique que l'alarme sonore de l'onduleur est désactivée.

Informations sur les tensions de sortie et de batteries

Indique la tension de sortie, la fréquence ou la tension des batteries.

Vac : tension de sortie, Vdc : tension des batteries, Hz : fréquence

Indique le niveau de charge par 0-25 %, 26-50 %, 51-75 %, et 76-100%.

Indique une surcharge. Indique une charge ou une sortie de l'onduleur en court-circuit.

Indique que l'onduleur est connecté au secteur.

Indique que l’onduleur est en mode batterie. Indique que l’onduleur est en mode by-pass.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Informations sur les batteries

Informations sur les tensions d'entrée et de batteries

Indique la tension d'entrée, la fréquence ou la tension des batteries.

Vac : tension d'entrée, Vdc : tension des batteries, Hz : fréquence d'entrée

Indique que le mode ECO est activé. Indique que le circuit Onduleur est en fonctionnement.

Indique qu’il y a une tension en sortie.

Indique le niveau de batteries par 0-25 %, 26-50 %, 51-75 %, et 76-100%.

Indique un défaut de batteri es. Indique un niveau bas de batteries et une tension faible de batteries.

3-3. Alarme sonore

Mode Batteries Signal toutes les 4 secondes Batteries faibles Signal toutes les secondes Surcharge Deux signaux toutes les secondes Défaut Signal continu Mode By-pass Signal toutes les 10 secondes

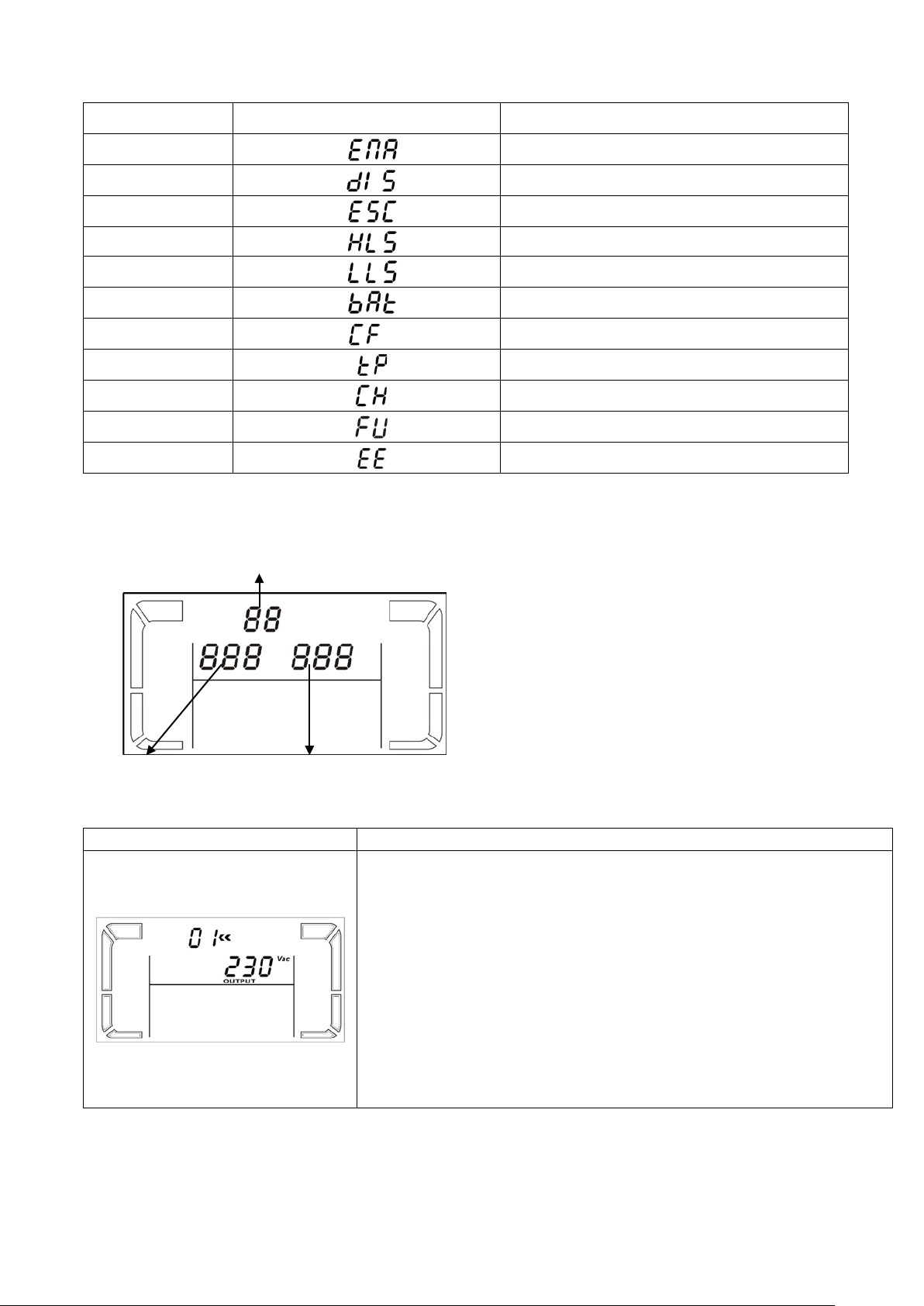

3-4. Index des abréviations de l'écran LCD

Abréviation Contenu de l'affichage Signification

ENA

DIS ESC HLS

LLS

BAT

CF TP

Limite haute de tension

Limite basse de tension

Convertisseur de fr éq uence

Activé

Désactivé

Echap

Batteries

Température CH FU EE

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Chargeur

Fréquence en Bypass instable

Erreur EEPROM

Huit paramètres permettent de configurer

Interface

Valeur

Pour les modèles 208/220/230/240 VAC, le choix de la tension de

127 : donne une tension de sortie de 127 VAC

Interface

Valeur

Interface

Valeur

Il est possible de configurer la fréquence initiale en mode

CF 60 : donne une fréquence de sortie de 60Hz

Interface

Valeur

N° paramètre

Valeur 1

Va leur 2

3-5. Configuration de l'onduleur

 01: Configuration de la tension de sortie

sortie est : 208 : donne une tension de sortie de 208 VAC 220 : donne une tension de sortie de 220 VAC 230 : donne une tension de sortie de 230 VAC 240 : donne une tension de sortie de 240 VAC Pour les modèles 110/115/120/127 VAC, le choix de la tension de sortie est : 110 : donne une tension de sortie de 110 VAC 115 : donne une tension de sortie de 115 VAC 120 : donne une tension de sortie de 120 VAC

l'onduleur:

- Configuration de la tension de sortie,

- activation/désactivation du convertisseur de fréquence,

- configuration de la fréquence de sortie,

- activation/désactivation du mode ECO,

- configuration de la plage d e tens ion du m ode ECO ,

- activation/désactivation du mode By-pass,

- configuration de la plage de tension du mode By-pass,

- configuration des limitations d’autonomie

- quitter.

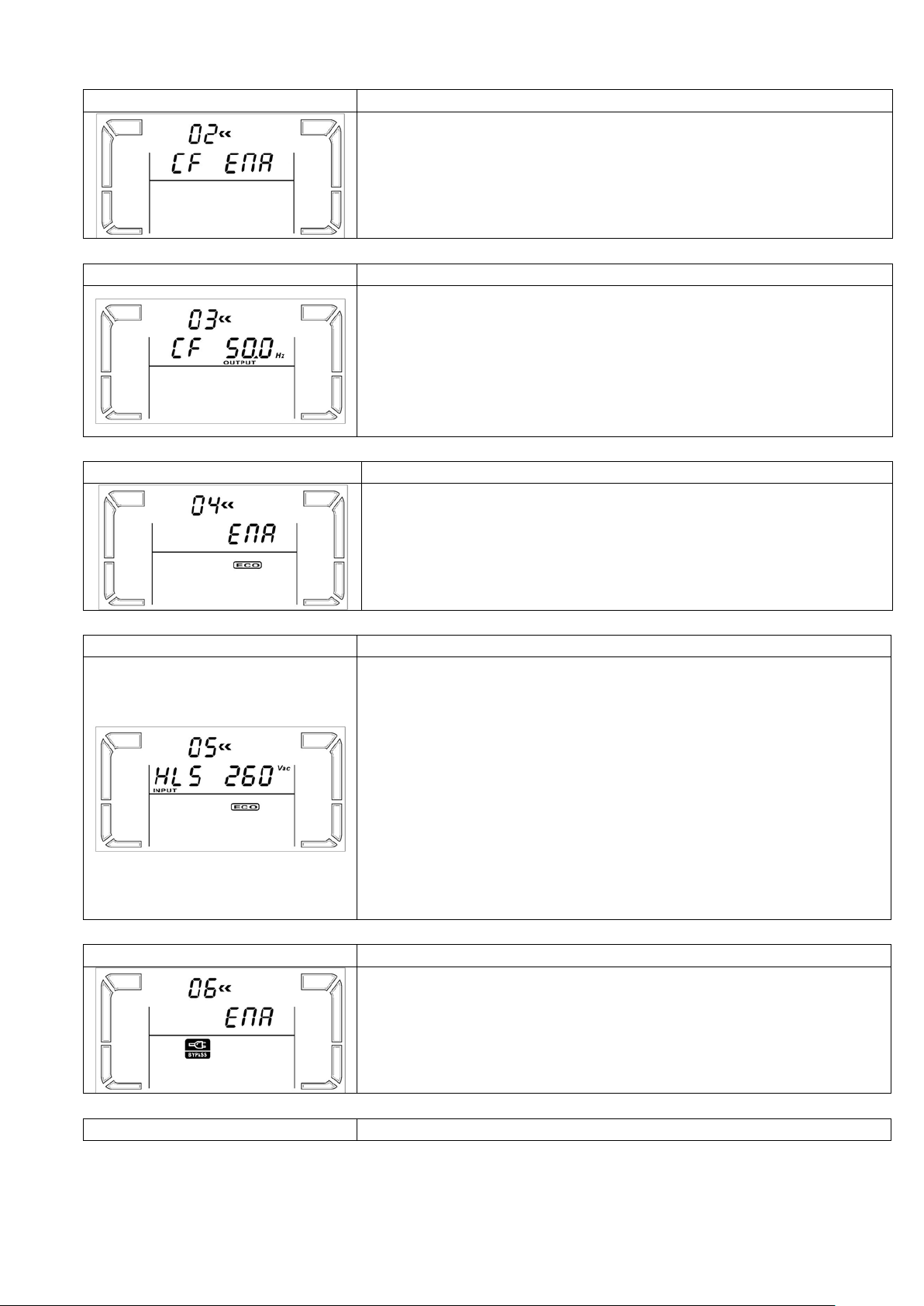

 02: Activation/désactivation du convertisseur de fréquence

CF ENA : active le mode convertisseur CF DIS : désactive le mode convertisseur (paramètre par défaut)

 03 : configuration de la fréquence de sortie

Batteries :

 04: activation/désactivation du mode ECO

BAT 50 : donne une fréquence de sortie de 50 Hz BAT 60 : donne une fréquence de sortie de 60Hz

Lorsque le mode convertisseur est activé, il est possible de sélectionner les fréquences de sortie suivantes : CF 50 : donne une fréquence de sortie de 50 Hz

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

ENA : active le mode ECO

Interface

Valeur

Appuyer sur la touche ascendante ou sur la touche descendante

est de -3V à -12V de la tension nominale.

Interface

Valeur

Interface

Valeur

Interface

Valeur

DIS : désactive le mode ECO (paramètre par défaut)

 05: configuration de la plage de tension du mode ECO

pour régler la tension haute et la tension basse désirées. HLS : Limite haute de tension en mode ECO

• Pour les modèles 208/220/230/240 VAC, la plage de réglage est de +7V à +24V de la tension nominale. (+12V par défaut)

• Pour les modèles 110/115/120/127 VAC, la plage de réglage est de +3V à +12V de la tension nominale.

LLS : Limite basse de tension en mode ECO

• Pour les modèles 208/220/230/240 VAC, la plage de réglage est de -7V à -24V de la tension nominale.

• Pour les modèles 110/115/120/127 VAC, la plage de réglage

 06: Activation/désactivation du mode By-pass lorsque l'onduleur est à l'arrêt

ENA : active le mode By-pass DIS : désactive le mode By-pass (paramètre par défaut)

 07: configuration de la plage de tension de By-pass

Appuyer sur la touche ascendante ou sur la touche descendante pour régler la tension haute et la tension basse désirées. HLS : Limite haute de tension en mode By-pass

• Pour les modèles 208/220/230/240 VAC, de 235 à 264 VAC

• Pour les modèles 110/115/120/127 VAC, de 115 à 132 VAC

LLS : Limite basse de tension en mode By-pass

• Pour les modèles 208/220/230/240 VAC, de 184 à 225 VAC

• Pour les modèles 110/115/120/127 VAC, de 98 à 110 VAC

 08: Activation/désactivation des sorties programmables

0-999 : Réglage de l’autonomie du mode batterie en minutes de 0

à 999.

 00 : Quitter

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

3-6. Description du mode d'util isation

Mode

d'utilisation

Mode On-line

Mode ÉCO

Mode

Convertisseur

de fréquence

Description

Lorsque la tension d'entrée se trouve

dans la plage acceptable, l'onduleur

fournit en sortie une alimentation

sinusoïdale pure et stable. En mode

On-line, l'onduleur charge également les

batteries.

Mode économie d'énergie :

Lorsque la tension d'entrée se trouve

dans la plage acceptable, l'onduleur va

by-passer la tension de sortie pour

économiser l'énergie.

Lorsque la fréquence d'entrée se trouve

entre 40 Hz et 70 Hz, l'onduleur peut être

réglé sur une fréquence de sortie

constante de 50 Hz ou 60 Hz. Dans ce

mode, l'onduleur continuera de charger

les batteries.

Écran LCD

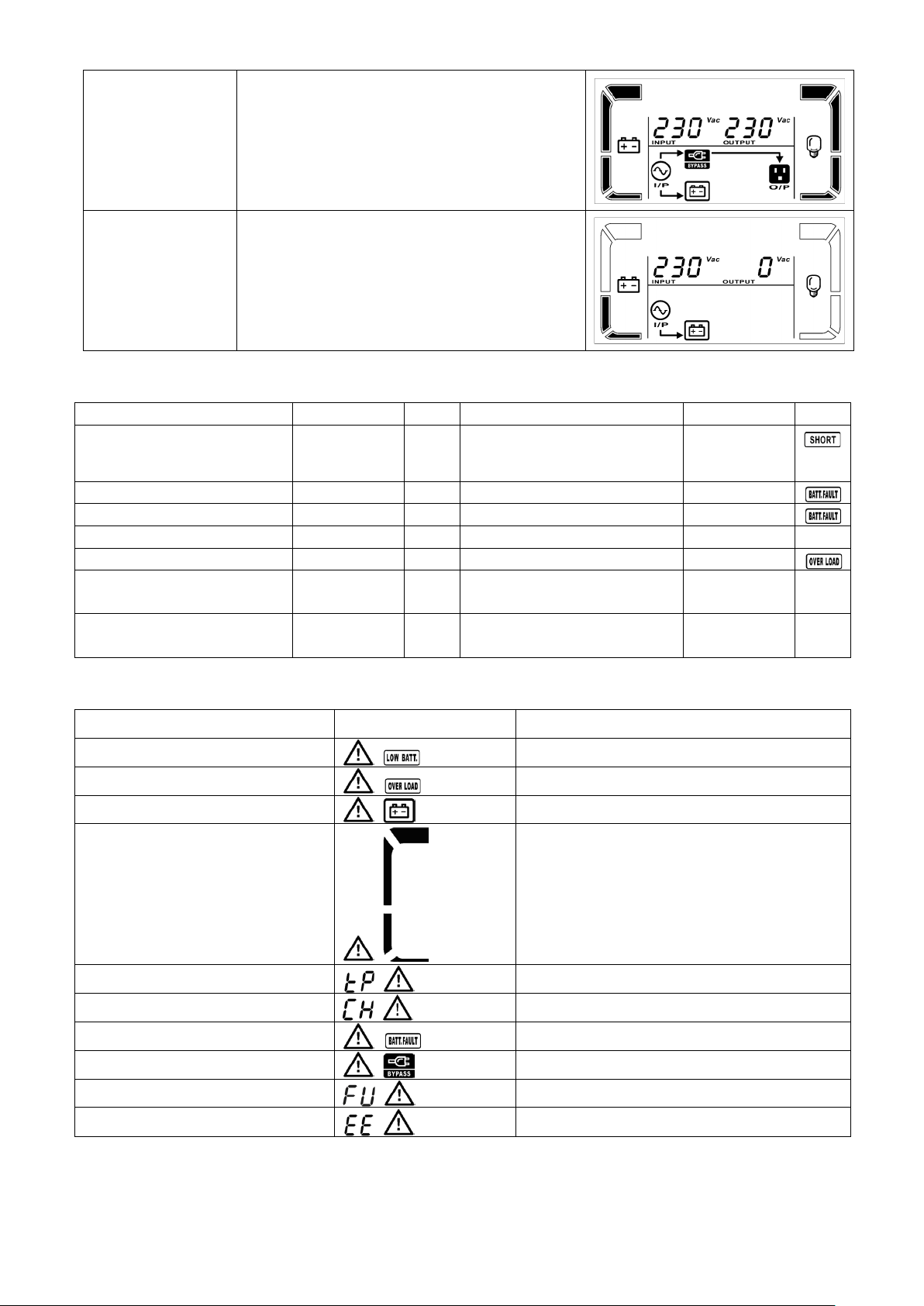

Mode Batterie

Mode By-pass

Mode Veille

L’onduleur passe en mode bat ter ie

lorsque la tension d'entrée est en dehors

de la plage acceptable ou lors d’une

panne de courant. L'alarme sonore se

déclenche toutes les 4 secon des .

L'onduleur va alimenter la sortie à partir

des batteries.

Lorsque la tension d'entrée se trouve

dans la plage acceptable mais que

l'onduleur est surchargé, l'onduleur va

passer en mode By-pass. Le mode

By-pass peut aussi être sélectionné

manuellement en face avant. L'alarme

sonne toutes les 10 secondes.

L'onduleur est arrêté et il n'y a pas

d'alimentation en sort ie, mais les batt er i es

sont toujours chargées.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

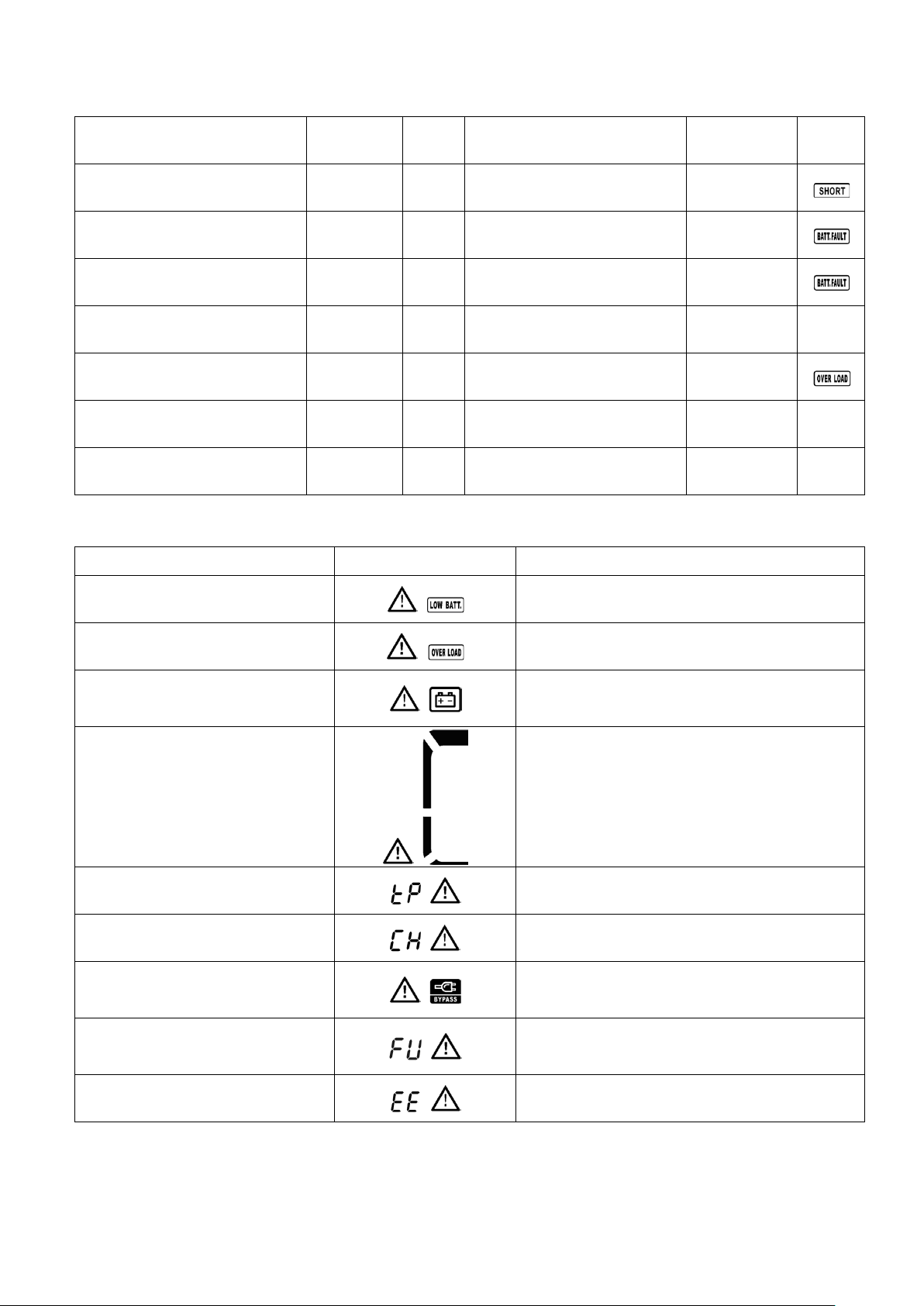

3-7. Codes de référence des anomalies

Défaut démarrage BUS

Court-circuit sortie circuit

onduleur

Tension batteries trop

haute

Tension batteries trop

basse

Défaut démarrage

programme onduleur

Tension circuit onduleur

élevée

Tension circuit onduleur

faible

Avertissement

Icone (clignotant)

Alarme sonore

Nature du défaut

Code du

défaut

Icone Nature du défaut

Code du

01 x

Surtension BUS DC 02 x

Sous tension BUS DC 03 x

Déséquilibre BUS DC 04 x Température trop élevée 41

11 x Surcharge 43

12 x Défaut du chargeur 45

3-8. Indicateurs d'avertissement

défaut

Icone

Batteries faibles

Surcharge

Les batteries ne sont pas

connectées.

Surcharge

Température trop élevée

Défaillance chargeur

En dehors de la plage de

tension By-pass

Fréquence du Bypass

instable

Signal toutes les secondes

Deux signaux toutes les secondes

Signal toutes les secondes

Erreur EEPROM

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Signal toutes les secondes

Symptôme

Cause possible

Remèdes

Vérifier que le cordon

connecté au secteur.

Brancher correctement le

AC.

toutes les secondes.

Le code de défaut 27 est affiché,

LCD et l'alarme sonne en continu.

Le code de défaut 28 est affiché,

LCD et l'alarme sonne en continu.

Délester les charges en

l'onduleur.

L'onduleur est surchargé.

By-pass.

Après plusieurs défauts de

par le réseau.

L'onduleur s'arrête

de l'onduleur.

Délester les charges en

l'onduleur.

L'onduleur s'arrête

de l'onduleur.

Vérifier le câblage de sortie

court-circuit.

4. Dépannage

Utiliser le tableau ci-dessous lorsque l'onduleur ne foncti onn e p as cor r ect em ent .

Pas d'indication ou d’alarme bien

que le secteur soit normal.

Les icones et clignotent

sur l'écran LCD et l'alarme sonne

l'icone s'allume sur l'écran

Les icones et

clignotent sur l'écran LCD et l'alarme

sonne toutes les secondes.

L'alimentation AC n'est pas

correctement connectée.

L'alimentation AC est

connectée sur la sortie de

l'onduleur.

Les batteries externes ou

internes ne sont pas

correctement connectées.

La tension des batteries est

trop haute ou le chargeur est

défectueux.

La tension des batteries est

trop basse ou le chargeur est

défectueux.

L'onduleur est surchargé.

Les dispositifs connectés à

l'onduleur sont alimentés

directement par le réseau

électrique au travers du

surcharge, l'onduleur est

verrouillé en mode By-pass.

Les dispositifs connectés

sont alimentés directement

d'alimentation est solidement

cordon d'alimentation AC

dans la prise d'alimentation

Vérifier que toutes les

batteries sont correctement

connectées.

Contactez votre distributeur.

excès sur la sortie de

Délester les charges en

excès sur la sortie de

l'onduleur.

Délester d'abord les charges

en excès sur la sortie de

l'onduleur, puis arrêter

l'onduleur et le remettre en

marche.

Le code de défaut 43 est affiché,

l'icone

LCD et l'alarme sonne en continu.

Le code de défaut 14 est affiché,

l'icone

LCD et l'alarme sonne en continu.

Le code de défaut indiqué est 1, 2,

3, 4, 11, 12, 13 et 41 et 45 sur l'écran

LCD et l'alarme sonne en continu.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

s'allume sur l'écran

automatiquement en raison

d'une surcharge sur la sortie

automatiquement en raison

d'un court-circuit sur la sortie

Un défaut interne à

l'onduleur s'est produit. Il y a

deux situations possibles :

1. La charge est toujours

alimentée mais directement

par l'alimentation AC au

travers du By-pass.

2. La charge n'est plus alimentée.

excès sur la sortie de

l'onduleur et redémarrer

et vérifier que les dispositifs

connectés ne sont pas en

Contactez votre distributeur.

Recharger les batteries

pendant au moins 5 heures

votre distributeur.

1. Problème de

l’onduleur.

Température de stockage

Fréquence de chargement

Temps de charge

et vérifier leur capacité. Si le

problème persiste, contactez

Contactez votre distributeur

pour remplacer les batteries.

thermomètre. Contactez votre distributeur.

2. Eteignez l’onduleur, attendez que la température refroidisse, puis rallumez

La durée de secours des batteries

est plus courte que la valeur

nominale.

Le code d'avertissement

clignote sur l'écran LCD.

Les batteries ne sont pas

complètement chargées.

Les batteries sont

défectueuses.

La température interne est

trop élevée.

5. Stockage et entretien

5-1. Conduite

L’onduleur E4 LCD Pro ne contient aucune pièce nécessitant une intervention de la part de l'utilisateur. Les batteries doivent être remplacées lorsque leur durée de vie (de 3 à 5 ans dans une température ambiante de 25°C) a été dépassée. Contactez votre distributeur pour cela.

En fin de vie, les batteries doivent faire l’objet d’une collecte sélective et ne pas être jetés avec les ordures ménagères.

5-2. Stockage

Charger les batteries pendant 5 heures avant de les stocker. L'onduleur doit être stocké couvert et en posi tion droit e dans un endr oit fr ais et sec. En cour s d e stockag e, rechar ger les batteries conformément au tableau suivant :

De -25°C à +40°C Tous les 3 mois 1 à 2 heures

De +40°C à +45°C Tous les 2 mois 1 à 2 heures

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

6. Spécifications

MODÈLE

E4 LCD Pro 1000 (S)

E4 LCD Pro 1500 (S)

E4 LCD Pro 2000 (S)

E4 LCD Pro 3000 (S)

CAPACITÉ*

1000 VA / 900 W

1500 VA / 1350 W

2000 VA / 1800 W

3000 VA / 2700 W

ENTRÉE

100VAC/90VAC/80VAC/70VAC ou 195VAC/175VAC/155VAC/135VAC ± 5 %

(Temp. Ambiante <350C) (sur la base d’un pourcentage de charge de 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

Transfert Tension Haute

145 VAC ± 5 % ou 300 VAC ± 5 %

Retour Tension Haute

140 VAC ± 5 % ou 290 VAC ± 5 %

Plage de fréquence

40 Hz à 70 Hz

Phase

Monophasé avec terre

Facteur de puissance

≧ 0.99 en tension nominale (tension d’entrée)

SORTIE

Tension de sortie

208/220/230/240 Vac ou 110/115/120/127 Vac

Régulation de tension AC (M ode Batt)

± 1%

Plage de fréquence (Plage synchronisée)

47 à 53 Hz ou 57 à 63 Hz

Plage de fréquence (Mode Batt)

50 Hz ± 0,5 % ou 60 Hz ± 0,5 %

105% à 110% : arrêt de l’onduleur après 10 minutes en mode batterie ou transfert en

By-pass quand le secteur est présent

Facteur de crête

3:1

Distorsion harmonique

≦ 3 % THD (charge linéaire) ; ≦ 6 % THD (char ge non-linéaire)

Temps de transfert

Mode AC à mode Batt

Zéro

Onduleur à By-pass

4 ms (typique)

Forme d'onde (mode Batteries)

Sinusoïdale pure

RENDEMENT

Mode CA

88%

89%

90%

Mode Batteries

83%

87%

88%

AFFICHAGE ET ALARMES SONORES

Affichage

Ecran LCD

Alarmes sonores

Mode batterie, Batterie faib le, surc har ge , Défaut.

BATTERIES

Type de batteries

12V / 9Ah

Nombre

3 4 6

Temps de recharge

4 heures pour revenir à 90 % de la capacité (typique)

Courant de charge

1A (max.)

Tension de charge

27,4 Vcc ± 1%

54,7 Vcc ± 1%

82,1 Vcc ± 1%

Nombre de batteries

2 3 4 6 8 6 8

Courant de charge

1A/2A/4A/6A

27,4 Vcc

± 1%

41,0 Vcc ±

54,7 Vcc ±

109,4 Vcc ±

82,1 Vcc ±

109,4 Vcc ±

CARACTÉRISTIQUES PHYSIQUES

Dimensions, P x L x H

282 X 145 X 220 (mm)

397 X 145 X 220 (mm)

421 X 190 X 318 (mm)

Poids net (kg)

9.8

27.6

Dimensions, P x L x H

282 x 145 x 220 (mm)

397x 145 x 220(mm)

Poids net (kg)

4.1

6.8

7.4

ENVIRONNEMENT

Humidité en fonctionnement

20 à 90 % de 0 à 40°C (sans condensation)

Niveau sonore

Moins de 50 dB à 1 mètre

GESTION

RS-232 ou USB intelligent

Supporte Windows®2000/2003/X P/V ista/2008, Windows® 7, Linux, Unix et MAC

SNMP optionnel

Gestion de la consommation à partir du gestionnaire SNMP et du navigateur Web

NORMES

Standard

CE ROHS

Compatibilité Electromagnétique

EN 62040-2:2006+AC:2006; EN61000-3-2:2006+A1:2009+A2:2009

Sécurité basse tension

EN 62040-1:2008+A1:2013

INFORMATIONS COMMERCIALES

Garantie

2 ans

3700085 67230 3

3700085 67274 7

3700085 67231 0

3700085 67232 7

3700085 67236 5

3700085 67275 4

3700085 67237 2

3700085 67238 9

Plage de tension

Surcharge

Transfert Tension Basse

Retour Tension Basse

90VAC/80VAC/70VAC/60VAC±5% ou 180VAC/160VAC/140VAC/120VAC±5%

(Temp. Ambiante <350C) (sur la base d’un pourcentage de charge de 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

mode By-pass quand le secteur est présent

110%-130: arrêt de l’onduleur après 1 minute en mode batterie ou transfert en mode

By-pass quand le secteur est présent

>130%: arrêt de l’onduleur après 3 secondes en mode batterie ou transfert en mode

Modèle standard

Modèle Longue durée

Modèle standard

Modèle longue durée

Codes-barres - version standard Codes-barres - version longue autonomie (S)

* Réduire la capacité à 60% de la capacité en mode Convertisseur de fréquence et à 80% lorsque la tension de sortie est réglée sur 208 Vac. **Les spécifications des produits peuvent être modifiées sans avis préalable. *** Les modèles HV (220V) et LV (110V) sont des modèles différents.

Tension de charge

82,1 Vcc ± 1%

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

English Version

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Table of Contents

1. Important Safety Instructions: ........................................................................................ 25

1-1. Trans por tati on ............................................................................................................. 25

1-2. Preparation ................................................................................................................. 25

1-3. Installation ................................................................................................................... 25

1-4. Operation .................................................................................................................... 25

1-5. Maintenance, servicing and faults ............................................................................... 26

1-6. About batteries…………………………………………………………………………........26

1-7. CE Conformity…………………………………………………………………………........27

2. Installation and setup ...................................................................................................... 26

2-1. Rear panel view .......................................................................................................... 28

2-2. Setting up the UPS ..................................................................................................... 30

3. Operations ........................................................................................................................ 32

3-1. Front panel button operation ....................................................................................... 32

3-2. LCD Panel .................................................................................................................. 33

3-3. Audible Alarm .............................................................................................................. 34

3-4. LCD display wording index ......................................................................................... 35

3-5. UPS Setting ................................................................................................................ 35

3-6. Operating Mode Description ....................................................................................... 37

3-7. Faults Reference Code ............................................................................................... 38

3-8. Warning indicat or ........................................................................................................ 38

4. Troubleshooting............................................................................................................... 39

5. Storage and Maintenance ............................................................................................... 40

5-1. Operation .................................................................................................................... 40

5-2. Storage ....................................................................................................................... 40

6. Specifications .................................................................................................................. 41

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

1. Important Safety Instructions:

Please strictly comply with all operating instructions in this guide. Keep this guide in a safe place and read the following instructions carefully before installing the unit. Do not operate this unit before carefully reading

all warnings and operating instructions.

IMPORTANT!

Installing and connecting UPSs in a way that does not comply with accepted practices releases Infosec Communication from any liability.

1-1. Transportation

 Only transport the UPS system in the original package to protect it against shocks

and impacts.

1-2. Preparation

 Condensation may occur if the UPS system is moved directly from a cold to a warm

environment. The UPS system must be absolutely dry before being installed. Please allow at least two hours for the UPS system to acclimatize to the environment.

 Do not install the UPS system near water or in a damp environment.  Do not install the UPS system where it could be exposed to direct sunlight or near a

heater.

Do not block the air ventilation holes in the UPS housing. The UPS must be installed in a location with good ventilation or with air-conditioning. Make sure there is enough space on each side for ventilation. Ideally, the room

temperature must not exceed 20°C and 0-90% non-condensing humidity.

1-3. Installation

 Do not connect ap pl iances or devices to the U PS o utlets which could cause the UPS

system to overload (e.g. laser printers).

 Do not connect domestic appliances such as hair dryers to UPS outlets.  Place cables in such a way that no one can step on or trip over them.  The UPS can be operated by individuals with no previous experience.  Only connect the UPS system to an earthed shockproof power outlet which must be

easily accessible and close to the UPS system.

 Only use a VDE-tested, CE-marked mains cable (e.g. the mains cable of your

computer) to connect the UPS system to the mains outlet (shockproof power outlet).

 Only use VDE-tested, C E-marked pow er cabl es to c onnec t l oads to t he UPS sy stem.  When installing the eq uipm ent, you should ensure t hat the s u m of the UPS’s leakage

current and connected devices does not exceed 3.5mA.

1-4. Operation

 Do not disconnect the mains cable on the UPS system or the mains outlet

(shockproof power outlet) during operations since this would cancel the protective earthing of the UPS system and of all connected loads.

 The UPS system has its own, internal current source (batteries). The UPS outlets or

terminal block may be electrically l iv e even if the UPS system i s not connected to t he

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

mains outlet.

 In order to fully disconnect the UPS system, first press the OFF/Enter button to

disconnect the mains.

 Prevent any fluids or other forei g n obj ects fr o m entering the UPS system.

1-5. Maintenance, servicing and faults

 The UPS system oper ates with hazardous voltages. Repai r s may only be carried out

by qualified mainten an c e perso nn el .

Caution - Risk of electric shock. Even after the unit is disconnected from the mains (mains outlet) components inside the UPS system are still connected to the battery

and electrically live and dangerous.

 Before carrying out any s ervicing and/or maintenance disconnect the batteries and

check that there is no current or hazardous voltage in the high capability capacitor terminals such as BUS-capacitors.

 Only people who are familiar with batteries and with the required precautionary

measures may replace the batteries and supervise operations. Unauthorized persons must be kept well away from the batteries.

Caution - Risk of electric shock. The battery circuit is not isolated from the input voltage. Hazar dous v oltages may occ ur betw een t he bat tery ter minal s and th e ground.

Before touching, please check that no voltage is present!

 Only replace the fuse with the same type and amperage in order to avoid fire

hazards.

 Do not dismantle the UPS system.

1-6. About batteries:

 It is recommended that a qualified technician changes the battery.  Do not open or damage the battery! The electrolyte, fundamentally sulphuric acid,

can be toxic and harmful to the skin and eyes. If you come into contact with it, wash the affected body parts thoroughly with water and clean the soiled clothes.

 Do not throw the battery into a fire. It may explode. It has to be disposed of

separately at the end of its useful life. Refer to the local legislation and regulations.

 The UPS contains large-capacity batteries. To avoid any danger of electric shock do

not open it/them. If a battery needs servicing or has to be replaced, please contact the distributor.

 Servicing should be performed or supervised by able personnel who will take the

necessary precautions. Keep unauthorized personnel away from batteries.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

 A battery can lead to a risk of electric shock and cause short circuits. The following

precautions should be followed the qualified technician:

 Remove watches, rings or other metal objects from your hands.  Use tools with insulated handles.  Disconnect the charging source prior to connecting or disconnecting battery

terminals.

 When replacing batteries, use the same type and number of sealed lead-acid

batteries.

1-7. CE conformity:

This logo means that the IEC product answers to the EMC and LVD standards (regarding to the regulation associated with the electric equipment voltage and the electromagnetic fi e l ds) .

Important

A UPS device belongs to the electronic and electrical equipment category. At the end of its useful life it must be disposed of separately and in an appropriate manner. This symbol is also affixed to the batteries supplied with this device, which means they too hav e to be taken t o the appr opr iate plac e a t th e end of thei r useful life.

Contact your local recycling or hazardous waste centre for information on proper disposal of the used battery.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

2. Installation and setup

IEC 220V Type

IEC 220V S Type

NEMA 220V Type

NEMA 110V Type

NOTE: Before installation, please inspect the unit. Make sure that nothing inside the package

is damaged. Please keep the original package in a safe place for future use. NOTE: There are two different types of E4 LCD Pro UPS: standard and long-run models.

Please refer to the following table.

Model Type Model Type

E4 LCD Pro 1000 E4 LCD Pro 1500 E4 LCD Pro 1500 S E4 LCD Pro 2000 E4 LCD Pro 2000 S E4 LCD Pro 3000 E4 LCD Pro 3000 S

2-1. Rear panel view

Standard

E4 LCD Pro 1000

E4 LCD Pro 1000 S

Long-run

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

E4 LCD Pro 1500 – E4 LCD Pro 2000

IEC 220V Type

IEC 220V S Type

NEMA 220V Type

NEMA 110V Type

IEC 220V Type

IEC 220V S Type

E4 LCD Pro 3000

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

NEMA 220V Type

NEMA 110V Type

Rear Panel Explanati o n

1. AC input

2. Input circuit breaker

3. USB communication por t

4. RS-232 communication port

5. SNMP intelligent slot (option)

6. External battery connection (only available for S versions)

7. Output receptacles

8. Output circuit breaker

9. Output terminal

2-2. Setting up the UPS

Step 1: UPS input connection

Plug the UPS into a two-pole, three-wire, grounded receptacle only. Avoid using extension cords.

 For 208/220/230/240VAC models: The power cord is supplied in the UPS package.  For 110/115/120/127VAC models: The power cord is attached to the UPS. The input plug

is a NEMA 5-15P for E4 LCD Pro 1000, NEM A 5-20P for E4 LCD Pro 1500 and E4 LCD Pro 2000 models.

Step 2: UPS output connection

 For the socket-type outputs, simply connect your devices to the outlets.  For the terminal-type input or outputs, please follow the steps below for the wiring

configuration:

a) Remove the small cover from the terminal block b) For the E4 LCD Pro 3000, we recommend the use of an AWG14 or 2.5 mm2 power

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

cords. For NEMA versions, we recommend the use of an AW G 12-10 or 3.3 mm2-5.3 mm2 power cords. A circuit breaker (40A) must also be installed between the mains and the AC input of the UPS for the 3KVA NEMA models for safety operations. c) Upon completion of the wiring connection, please check that the wires are securely

affixed.

d) Put the small cover back on the rear panel.

Step 3: Communication connection Communication ports:

USB port RS-232 port Intelligent slot

To allow for unattended UPS shutdown/star t-up and status moni toring, connect one end of the communication ca bl e to the USB/RS-232 port and the other to th e communication port o f your PC. With the monitoring software installed, you can schedule the UPS shutdown/start-up and monitor the UPS status on your PC.

The UPS is equipped with an intelligent slo t, ideal for either an SNMP or AS400 card. When installing either an SNMP or AS400 card in the UPS, it will provide advanced communication and monitoring options .

Note: A USB port and RS-232 port cannot work at the same time.

Step 4: Turn on the UPS

Press the ON/Mute button on the front panel for tw o seconds to power up the UPS.

Note: The battery charges fully during the first five hours of normal operation. Do not expect full battery run capability during this initial charge period.

Step 5: Install software

For optimal computer system protection, install the UPS monitoring software to fully configure the UPS shutdown. Please follow the steps below to install monitoring software:

1. Insert the provi ded C D-ROM

2. Follow the on-screen instructions to install the software.

3. When your computer restarts, the monitoring software will appear as an orange plug icon

located in the system tray, near the clock.

Note: The UPS can be used without any communication connection: USB, SNMP or RS232.

Step 6: External battery connection For long-run models (S versions), before making external battery connection, please follow chart below to connect external battery.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Turn on the UPS: Press and hold ON/Mute button for at least 2

seconds to start the UPS s elf-testing while in AC mode, ECO mode,



3. Operations

3-1. Front panel button operati on

ON / MUTE

▲

SELECT

▼

OFF / ENTER

Button Function



seconds to turn on the UPS.

 Mute the alarm: When the UPS is turned on in battery mode, press

ON/Mute Button

and hold this button for at least 5 seco nds to di sabl e or enabl e the alarm system. This do es not apply in situations where warnings or errors occur.

 Up key: Press this button to display previous selection in the UPS

setting mode.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

 Switch to the UPS self-test mode: Press ON/Mute button for 5

or converter mode.

OFF/Enter Button

 Turn off the UPS: Press and hold this button for at least 2 seconds to

in the UPS setting mode.

 Switch LCD message: Press t his b utton t o ch ange t he LCD mess ag e

setting mode.

 Switch to bypass mode: When the main power is normal, press

input voltage is out of the acceptable range.

Backup tim e information

Indicates the remaining backup time in numbers.

H: hours, M: minute, S: second

Fault information

Indicates the warning or fault codes. These codes are detailed in section 3-5.

Mute operation

Output & Battery voltage information

Select Button

turn off the UPS. The UPS switches to standby mode, normal power mode or transfer to Bypass mod e i f the By pas s enabl ed mode is set.

 Confirm the selection key: Press this button to confirm the selection

for input voltag e, i np ut frequency, battery voltage, output voltage an d output frequency . It w ill retur n to the default display after 10 seconds.

 Setting mode: Press and hold this button for 5 seconds to enter the

UPS setting mode when the UPS is in standby mode or bypass mode.

 Down key: Press this button to display next selection in the UPS

ON/Mute + Select

Button

3-2. LCD Panel

ON/Mute and Select buttons simultaneously for 5 seconds. Then the UPS will enter bypass mode. This action will be ineffective when the

Display Function

Indicates the remaining backup time in pie chart form.

Indicates a warning or fault.

Indicates that the UPS alarm is di sabl e d.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Indicates the output voltage, frequency or battery voltage.

Load information

Operation mode information

Battery information

Input & Battery voltage information

Indicates the input voltage or frequency or battery voltage.

Vac: Input voltage, Vdc: bat ter y voltag e, Hz: in put frequ ency

Vac: output voltage, Vdc: battery voltage, Hz: frequency

Indicates the load level by 0-25%, 26-50%, 51-75%, and 76-100%.

Indicates an overload. Indicates a load or a UPS output short circuit.

Indicates the UPS is connected to the mains.

Indicates the battery is working. Indicates the bypass circuit is working.

Indicates the ECO mode is enabled. Indicates the Inverter circuit is working.

Indicates the output is w or ki ng.

Indicates the Battery level by 0-25%, 26-50%, 51-75%, and 76-100%.

Indicates a battery fault. Indicates a low battery level and a low battery voltage.

3-3. Audible Alarm

Battery Mode Sounds every 4 seconds

Low Battery Sounds every second

Overload Sounds twice every second

Fault Sounds continuously

Bypass Mode Sounds every 10 seconds

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

3-4. LCD display wording index

Interface

Setting

For 208/220/230/240 VAC models, you may choose the

127: presents output voltage at 127VAC

Parameter

Va lue 1

Va lue 2

Abbreviation Display content Meaning

ENA

DIS

ESC

HLS

LLS BAT

CF TP

FU EE

3-5. UPS Setting

Enable Disable Escape

High loss

Low loss

Battery

Converter

Temperature

Charger

Bypass frequency uns table

EEPROM error

There are 8 programs to set up the UPS:

- output voltage setting,

- frequency converter enable/disable,

- output frequency setting,

- ECO enable/disable,

- ECO voltage range setting,

- Bypass enable/disable,

- Bypass voltage range setting,

- autonomy limitation setting

- exit.

 01: Output voltage setting

following output voltage: 208: presents output voltage at 208VAC 220: presents output voltage at 220VAC 230: presents output voltage at 230VAC 240: presents output voltage at 240VAC For 110/115/120/127 VAC models, you may choose the following output voltage: 110: presents output v olt ag e at 110VAC 115: presents output voltage at 115VAC 120: presents output voltage at 120VAC

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

 02: Frequency Converter enabled/disabled

Interface

Setting

Interface

Setting

You may set the initial frequency in battery mode:

CF 60: represents the output frequency at 60Hz

Interface

Setting

Interface

Setting

Press the Down key or Up key to set the acceptable high

from -3V to -12V of the nominal voltage (Default -6V).

Interface

Setting

Interface

Setting

CF ENA: converter mode enabled CF DIS: converter mode disabled (Default setting)

 03: Output frequency setting

BAT 50: represents the output frequency at 50Hz BAT 60: represents the output frequency at 60Hz

If the converter mode is enabled, you may choose the follow ing output frequency: CF 50: represents the output frequency at 50Hz

 04: ECO enable/disable

ENA: ECO mode enabled DIS: ECO mode disabled (Default setting)

 05: ECO voltage range setting

voltage point and acceptable low voltage point: HLS: High loss voltage in ECO mode.

• For 208/220/230/240 VAC models the setting range is from +7V to +24V of the nominal voltage (Default +12V).

• For 110/115/120/127 VAC models, the setting range is from +3V to +12V of the nominal voltage (Default +6V).

LLS: Low loss voltage in ECO mode.

• For 208/220/230/240 VAC models, the setting range is from -7V to -24V of the nominal voltage (Default -12V).

• For 110/115/120/127 VAC models, the setting voltage is

 06: Bypass enable/disable when UPS is off

ENA: Bypass enabled DIS: Bypass disabled (Default setting)

 07: Bypass voltage range setting

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Press the Down key or Up key to set the acceptable high

voltage point and acceptable low voltage point:

Vac (Default: 98 Vac)

Interface

Setting

Operating mode

Description

HLS: Bypass high voltage point setting range

• For 208/220/230/240 Vac models: between 235 and 264

• For 110/115/120/127 VAC models: between 125 and 132

LLS: Bypass low voltage point

• For 208/220/230/240 VAC models: between 184 and 225

• For 110/115/120/127 VAC models: between 98 and 110

 08: Programmable outlets setting

0-999: setting backup time limits in minutes from 0-99 9 for

devices in battery mode.

 00: Exit setting

Vac (Default: 264 Vac) Vac (Default: 132 Vac)

Vac (Default: 195 Vac)

3-6. Operating Mode Description

When the input voltage is within the acceptable range, the UPS will provide

Online mode

ECO mode

Frequency Converter mode

pure and stable AC pow er t o output . The UPS will also charge the battery in online mode.

Energy saving mode: When the input voltage is within voltage regulation range, the UPS will bypass voltage to output for energy saving.

When input frequency is within 40 Hz to 70 Hz, the UPS can be set at a constant output frequency, 50 Hz or 60 Hz. The UPS will still charge the battery in this mode.

LCD display

Battery mode

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

When the input voltage is beyond the acceptable range or there is a power failure and the alarm sounds every 4 seconds, the UPS will backup power from battery.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

When input voltage is within the

Fault event

Fault code

Icon

Fault event

Fault code

Icon

DC Bus start fail

DC Bus over

Battery voltage too high

DC Bus under

Battery voltage too low

DC Bus unbalance

Over temperature

Inverter soft start fail

Over load

Inverter circuit voltage high

Charger failure

Inverter circuit voltage Low

Warning

Icon (flashing)

Alarm

Overload

Sounds twice every second

Charger failure

Sounds every second

Out of bypass voltage range

Sounds every second

EEPROM error

Sounds every second

acceptable range but UPS is in

Bypass mode

Standby mode

overload, the UPS will enter bypas s mode or bypass mode can be set on the front panel. The alarm sounds every 10 seconds.

The UPS is shut down and there is no output supply power, but the batteries may still be charged.

3-7. Faults Reference Code

3-8. Warning indicator

Low Battery

Battery is not connected

Inverter circuit output short

Sounds every second

Sounds every second Sounds every second

Over Charge

Over temperature

Battery fault

Bypass frequency uns table

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Sounds every second

4. Troubleshooting

Symptom

Possible cause

Remedy

Check that the input power the mains.

Plug the AC in put power socket correctly.

sounds every second.

Fault code is shown as 27 and

sounds continuously.

Fault code is shown as 28 and

sounds continuously.

Remove excess loads from UPS ou tput.

The UPS is overloaded.

Bypass.

After repetitive overloads,

the mains.

Fault code is shown as 43 and

sounds continuously.

Fault code is shown as 14 and

sounds continuously.

A UPS internal fault has

the AC power through the

If the UPS system does not operate correctly, please use the table below to help solve the problem.

No indication or al ar m ev en though the main is normal.

The icons and flashing on the LCD display and alarm

the icon lights up on the LCD display and the alarm

The AC input power is not properly connected.

The AC input is connected to the UPS output.

The external or internal battery is incorrectly connected.

Battery voltage is too high or the charger is faulty.

Battery voltage is too low or the charger is faulty.

The UPS is overloaded.

cord is firmly connected to

cord into the AC input

Check that all batteries are connected properly.

Contact your dealer.

The icons and flashing on the LCD display and the alarm sounds twice every second.

the icon lights up on the LCD display and the alarm

Fault code is shown as 1, 2, 3, 4, 11, 12, 13 , 41 and 45 on the LCD display and the alarm sounds continuously.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

Devices connected to the UPS are fed directly by the electrical network via the

the UPS is locked in the Bypass mode. Connected devices are fed directly by

The UPS shuts down automatically because o f the overload at the UPS output.

The UPS shut down automatically because a short circuit occurs on the UPS output.

occurred. There are two possible results:

1. The load is still supplied, but directly from

Remove excess loads from the UPS out put.

Remove excess loads from the UPS output first, then shut down the UPS and restart it.

Remove excess loads from the UPS output and restart it.

Check the outpu t wiring and if the connected devices are in short circuit status.

Contact your dealer

bypass.

2. The load is no longer

Charge the batteries fo r at

your dealer.

1. There is a problem with

on again.

supplied with power.

Battery backup time is shorter than nominal value

The warning code is displayed on the LCD screen and the alarm sounds every second.

5. Storage and Maintenance

5-1. Operation

Batteries are not fully charged

Batteries are defective

The internal temperature is too high.

least 5 hours and then check their capacity. If the problem persists, contact

Contact your dealer to replace the battery.

the temperature sensor. Contact your dealer.

2. Switch the UPS off, then wait for the temperature to cool down and turn the UPS

E4 LCD Pro UPS systems contain non user-serviceable parts. If the battery’s service lifetime (3~5 years at 25°C ambient temperature) has been exceeded, the batteries must be replaced. In this case, please contact your dealer.

Be sure to deliver the spent b atter y to a recy cling facil ity or s hip it t o your dealer in the replacement battery packing material.

5-2. Storage

Before storing, charge the UPS for 5 hours. Store the UPS covered and upright in a cool, dry location. During storage, recharge the battery in accordance with the following table:

Stor age Temperature Recharge Schedule Charging Time From -25°C to +40°C Every 3 months 1-2 hours From +40°C to +45°C Every 2 months 1-2 hours

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

6. Specifications

MODEL

E4 LCD Pro 1000 (S)

E4 LCD Pro 1500 (S)

E4 LCD Pro 2000 (S)

E4 LCD Pro 3000 (S)

CAPACITY*

1000 VA / 900 W

1500 VA / 1350 W

2000 VA / 1800 W

3000 VA / 2700 W

INPUT

90VAC/80VAC/70VAC/60VAC±5% or 180VAC/160VAC/140VAC/120VAC±5%

(Ambient Temp.<350C) (based on load percentage 100% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

100VAC/90VAC/80VAC/70VAC or195VAC/175VAC/155VAC/135VAC ± 5 %

(Ambient Temp.<350C) (based on load percentage 10 0% - 80 % / 80 % - 70 % / 70 - 60 % / 60 % - 0)

High Line Transfer

145 VAC ± 5 % or 300 VAC ± 5 %

High Line Comeback

140 VAC ± 5 % or 290 VAC ± 5 %

Frequency Range

40Hz ~ 70 Hz

Phase

Single phase with ground

Power Factor

≧ 0.99 @ 220-230 VAC (input voltage)

OUTPUT

Output voltage

110/115/120/127VAC or 208/2 20/23 0/ 24 0VA C

AC Voltage Regulation (B att . Mode)

±1% (Batt. Mode)

Frequency Range

47 ~ 53 Hz or 57 ~ 63 Hz (Synchronized Range)

Frequency Range (Batt. Mode)

50 Hz ± 0.5% or 60Hz ± 0.5%

105%~110%: UPS shuts down after 10 minutes at battery mode or transfer to bypass

utility is normal

Current Crest Ratio

3:1

Harmonic Distortion

≦ 3 % THD (linear load); ≦ 6 % THD (non-linear load)

Time

AC Mode to Batt. Mode

Zero

Inverter to Bypass

4 ms (Typical)

Waveform (Batt. Mode)

Pure Sinewave

EFFICIENCY

AC Mode

88%

89%

90%

Battery Mode

83%

87%

88%

DISPLAY AND SOUND ALARMS

Display

LCD Screen

Sound alarms

Battery mode, Low Battery, Overload, Default.

BATTERY

Battery Type

12V / 9Ah

Numbers

2 4 6

Recharge Time

4 hours recover to 90% capacity (Typical)

Charging Current

1A (max.)

Charging Voltage

27.4 VDC ± 1%

54.7 VDC ±1%

82.1 VDC ±1%

Battery Type & Numbers

2 3 4 6 8 6 8

Charging Current

1A/2A/4A/6A

27.4 VDC ± 1%

41.0VDC ± 1%

54.7 VDC ±1%

109.4VDC ±1%

82.1 VDC ±1%

109.4VDC ±1%

PHYSICAL

Standard Model

Dimension, D X W X H

282 X 145 X 220 (mm)

397 X 145 X 220 (mm)

421 X 190 X 318 (mm)

Net Weight (kgs)

9.8

27.6

Long-run Model

Dimension, D X W X H

282 x 145 x 220 (mm)

397x 145 x 220(mm)

Net Weight (kgs)

4.1

6.8

7.4

ENVIRONMENT

Operation Humidity

20-90 % RH @ 0- 40°C (non-condensing)

Noise Level

Less than 50dBA @ 1 Meter

MANAGEMENT

Smart RS-232 or USB

Supports Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix and MAC

Optional SNMP

Power management from SNMP manager and web browser

NORMS

Standard

CE ROHS

Electromagnetic compat ibi lity

EN 62040-2:2006+AC:2006; EN61000-3-2:2006+A1:2009+A2:2009

Low voltage safety

EN 62040-1:2008+A1:2013

SALES INFORMATION

Warranty

2 years

3700085 67230 3

3700085 67274 7

3700085 67231 0

3700085 67232 7

3700085 67236 5

3700085 67275 4

3700085 67237 2

3700085 67238 9

Low Line Transfer

Voltage Range

Overload

Low Line Comeback

(Synchronized Range)

when the utility is normal

1 10%~13 0%: UPS shu t s down after 1minute at battery mode or transfer to bypass when

the utility is normal

>130%:UPS shuts down after 3 seconds at battery mode or transfer to bypass when the

Transfer

Standard Model

Long-run Model

Charging Voltage

82.1VDC ±1%

EAN codes - standard version EAN codes – extended backup time version (S)

* Reduce capacity to 60% of capacity in Frequency converter mode and to 80% when the output voltage is adjusted to 208VAC. **Product specifications are subject to change without further notice. Low voltage (110V) and High Voltage (220V) models are different products.

INFOSEC UPS SYSTEM – 4 rue de la Rigotière – 44700 Orvault – France – www.infosec-ups.com

Hot Line Tel : +33 (0)2 40 76 15 82 – fax : +33(0)2 40 94 29 51 – hotline@infosec.fr – 09 15 AA 59 203 51

INFOSEC E4 LCD Pro 3000, E4 LCD Pro 1000, E4 LCD Pro 1500, E4 LCD Pro 2000, E4 LCD Pro 1000 S User Manual

Specifications and Main Features

Frequently Asked Questions

User Manual

IMPORTANT!

1-1. Transport

1-2. Préparation

1-3. Installation

1-4. Utilisation

1-5. Entretien, révisi on et déf a ut s

1-6. A propos des batteries

1-7. Conformité CE

Important

2-1. Vue de la face arrière

2-2. Raccordement et mise en service de l'onduleur

3-1. Utilisation des boutons de la face avant

3-2. Panneau LCD

3-3. Alarme sonore

3-4. Index des abréviations de l'écran LCD

3-5. Configuration de l'onduleur

3-6. Description du mode d'util isation

3-7. Codes de référence des anomalies

3-8. Indicateurs d'avertissement

5-1. Conduite

5-2. Stockage

6. Spécifications

1. Important Safety Instructions:

IMPORTANT!

1-1. Transportation

1-2. Preparation

1-3. Installation

1-4. Operation

Contact your local recycling or hazardous waste centre for information on proper disposal of the used battery.

2. Installation and setup

2-1. Rear panel view

3. Operations

3-1. Front panel button operati on

3-2. LCD Panel

3-3. Audible Alarm

3-4. LCD display wording index

3-5. UPS Setting

3-6. Operating Mode Description

3-7. Faults Reference Code

3-8. Warning indicator

4. Troubleshooting

5. Storage and Maintenance

5-1. Operation

5-2. Storage
