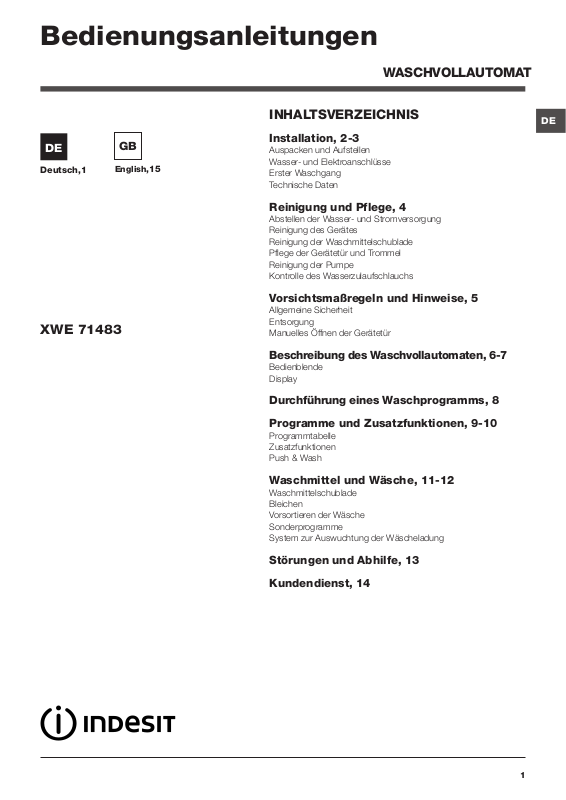

Indesit XWE 71483X W DE Operating Instructions

Bedienungsanleitungen

WASCHVOLLAUTOMAT

DE

Deutsch,1

XWE 71483

GB

English,15

INHALTSVERZEICHNIS

Installation, 2-3

Auspacken und Aufstellen
Wasser- und Elektroanschlüsse
Erster Waschgang
Technische Daten

Reinigung und Pflege, 4

Abstellen der Wasser- und Stromversorgung
Reinigung des Gerätes
Reinigung der Waschmittelschublade
Pflege der Gerätetür und Trommel
Reinigung der Pumpe
Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 5

Allgemeine Sicherheit
Entsorgung
Manuelles Öffnen der Gerätetür

Beschreibung des Waschvollautomaten, 6-7

Bedienblende
Display

DE

Durchführung eines Waschprogramms, 8

Programme und Zusatzfunktionen, 9-10

Programmtabelle
Zusatzfunktionen
Push & Wash

Waschmittel und Wäsche, 11-12

Waschmittelschublade
Bleichen
Vorsortieren der Wäsche
Sonderprogramme
System zur Auswuchtung der Wäscheladung

Störungen und Abhilfe, 13

Kundendienst, 14

1

Aufstellung

A

DE

! Es ist äußerst wichtig, diese Bedienung­sanleitung sorgfältig aufzubewahren, um sie
jederzeit zu Rate ziehen zu können. Sorgen Sie
dafür, dass sie im Falle eines Umzugs oder einer
Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der neue Inhaber die
Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sie bitte folgende Hinweise
aufmerksam durch: sie liefern wichtige
Informationen hinsichtlich der Installation, des
Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat
keine Transportschäden erlitten hat. Schließen
Sie das Gerät im Falle einer Beschädigung bitte
nicht an und kontaktieren Sie Ihren Händler.

3. Die 4
Transportschutz­schrauben
ausschrauben
und das an der
Rückwand befindliche
Gummiteil und das
entsprechende
Abstandsstück
abnehmen (siehe
Abbildung).

4. Die Löcher mittels der mitgelieferten
Kunststoffstöpsel schließen.

5. Sämtliche Teile aufbewahren: Sollte der
Waschvoll-automat erneut transportiert
werden müssen, müssen diese Teile wieder
eingesetzt werden.
! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem
ebenen, festen Untergrund aufgestellt werden,
ohne diesen an Wände, Möbelteile oder
ähnliches anzulehnen.

2. Sollte der Boden
nicht perfekt eben
sein, müssen die
Unebenheiten durch
An- bzw. Ausdrehen
der vorderen Stellfüße
ausgeglichen werden
(siehe Abbildung), der
auf der Arbeitsfläche
zu ermittelnde
Neigungsgrad darf 2°

nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die
erforderliche Stabilität, durch die Vibrationen,
Betriebsgeräusche und ein Verrücken des
Gerätes vermieden werden. Bei Teppichböden
müssen die Stellfüße so reguliert werden, dass
ein ausreichender Freiraum zur Belüftung unter
dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie die
Vorrichtung „Water
Block” (A) an einen

Kaltwasserhahn
mit ¾-GAS­Gewindeanschluss
an und schrauben
Sie dann den
Wasserschlauch an

die Vorrichtung.
Lassen Sie das Wasser vor dem Anschluss so
lange auslaufen, bis klares Wasser austritt.
Zur korrekten Installation der Vorrichtung die
der Packung des „Water Block” beiliegenden
Anweisungen befolgen.
! Die Vorrichtung ist so eingestellt, dass die
Waschmaschine problemlos funktionieren
kann. Es wird daher empfohlen, diese
Einstellungen nicht zu verändern.

2. Das andere Ende

des Schlauches an

den oben rechts

am Rückteil des

Waschvollautomaten

befindlichen

Wasseranschluss

anschließen (siehe

Abbildung).

3. Der Schlauch darf nicht eingeklemmt oder
abgeknickt werden.
! Der Wasserdruck muss innerhalb der Werte
liegen, die in der Tabelle der Technischen Daten
angegeben sind (siehe nebenstehende Seite).
! Sollte der Zulaufschlauch nicht lang genug
sein, dann wenden Sie sich bitte an einen
Fachhändler oder an einen autorisierten
Fachmann.
! Verwenden Sie niemals bereits gebrauchte
Schläuche.
! Verwenden Sie die Schläuche, die mit dem
Gerät geliefert wurden.

2

Anschluss des Ablaufschlauches

65 - 100 cm

Mindestdruck 0,05 MPa (0,5 bar)

- 2006/95/CE (Niederspannung)

Schließen Sie den
Ablaufschlauch, ohne
ihn dabei zu knicken,
an eine Ablaufleitung,
oder an einen in der
Wand, in einer Höhe
von 65cm bis 100cm
an;

oder hängen Sie
diesen in ein Becken
oder eine Wanne
ein; befestigen Sie
den Schlauch in
diesem Falle mittels
der mitgelieferten
Führung an dem
Wasserhahn (siehe
Abbildung). Das freie
Ablaufschlauchende

darf nicht unter Wasser bleiben.

! Verwenden Sie bitte keine Verlängerungen
oder Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw.
eingeklemmt werden.

! Das Versorgungskabel darf nur durch
autorisierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei
Haftung, sollten diese Vorschriften nicht genau
beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor
erstmaligem Gebrauch erst einen Waschgang
(mit Waschmittel) ohne Wäsche durchlaufen.
Stellen Sie hierzu das Waschprogramm
„AUTO REINIGEN“ ein (siehe „Reinigung des
Gerätes“).

Technische Daten

DE

! Verlängerungsschläuche sollten nicht
eingesetzt werden, sollte dies jedoch
absolut unvermeidlich sein, muss die
Verlängerung denselben Durchmesser des
Originalschlauchs aufweisen und darf eine
Länge von 150 cm nicht überschreiten.

Elektroanschluss

Vor Einfügen des Netzsteckers in die
Steckdose ist sicherzustellen, dass:

• die Steckdose über eine normgerechte
Erdung verfügt;

• die Steckdose die in den Technischen Daten
angegebenen Höchstlast des Gerätes trägt

(siehe nebenstehende Tabelle);

• die Stromspannung den in den Technischen
Daten angegebenen Werten entspricht
(siehe nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des
Waschvollautomaten kompatibel ist.
Andernfalls muss der Netzstecker (oder die
Steckdose) ersetzt werden.

! Der Waschvollautomat darf nicht im Freien
installiert werden, auch nicht, wenn es sich um
einen geschützten Platz handelt. Es ist gefährlich,
das Gerät Gewittern und Unwettern auszusetzen.

Modell

Abmessun­ge

Fassung­svermögen

Elektroan­schlüsse

Wasseran­schlüsse

Schleuder­touren

Prüfpro­gramme
gemäß der
Richtlinien
1061/2010
und
1015/2010

XWE 71483
Breite 59,5 cm

Höhe 85 cm
Tiefe 60,5 cm

1 bis 7 kg

siehe das am Gerät befindli­che Typenschild

Höchstdruck 1 MPa (10 bar)

Trommelvolumen 62 Liter

bis zu 1400 U/min.

Programm 8;
Standard Baumwolle 60°C.
Programm 9;
Standard Baumwolle 40°C.

Dieses Gerät entspricht den
folgenden EG-Richtlinien:

- 2004/108/CE (elektroma­gnetische Verträglichkeit)

- 2012/19/EU

! Die Steckdose muß jederzeit zugänglich sein.

3

Reinigung und Pflege

2

1

1

2

3

DE

Abstellen der Wasser- und
Stromversorgung

• Drehen Sie den Wasserhahn nach jedem
Waschvorgang zu. Hierdurch wird der
Verschleiß der Wasseranlage verringert und
Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus
der Steckdose, bevor Sie Ihren
Waschvollautomaten reinigen.

Reinigung des Gerätes

• Die Gehäuseteile und die Teile aus Gummi

können mit einem mit warmer Spülmittellauge
angefeuchteten Tuch gereinigt werden.
Vermeiden Sie den Einsatz von Löse- und
Scheuermitteln.

• Die Waschmaschine verfügt über ein „AUTO

REINIGEN“-Programm der inneren Teile, das
gänzlich ohne Wäsche durchgeführt werden muss.
Als Hilfsmittel können bei diesem Waschgang
Waschmittel (10 % von der für gering
verschmutzte Kleidungsstücke empfohlenen
Menge) oder spezifische Zusatzstoffe
für die Reinigung von Waschmaschinen
verwendet werden. Es wird empfohlen, das
Reinigungsprogramm alle 40 Waschgänge
durchzuführen.
Um das Programm zu aktivieren, drücken Sie
fünf Sekunden lang gleichzeitig die Tasten A
und B (siehe abb.). Das Programm startet
automatisch und dauert etwa 70 Minuten. Um
den Zyklus anzuhalten, drücken Sie die Taste
START/PAUSE.

A

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen
stehen, um die Bildung unangenehmer
Gerüche zu vermeiden.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe
ausgerüstet, eine Wartung ist demnach nicht
erforderlich. Es könnte jedoch vorkommen,
dass kleine Gegenstände (Münzen, Knöpfe)
in die zum Schutz der Pumpe dienende
Vorkammer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang
abgeschlossen ist und ziehen Sie den
Netzstecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die
Abdeckung an der
Gerätefront ab,
indem Sie zur Mitte
hin drücken, dann
drücken Sie beide
Seiten nach unten
und ziehen sie heraus

(siehe Abbildungen).

2. Drehen Sie den
Deckel gegen den
Uhrzeigersinn ab
(siehe Abbildung): es
ist ganz normal, wenn
etwas Wasser austritt.

B

Reinigung der
Waschmittelschublade

4

Drücken Sie auf
den Arretierhebel (1)
und ziehen Sie die
Waschmittelschublade
nach vorne hin heraus
(2) (siehe Abbildung).
Spülen Sie sie
regelmäßig unter
fließendem Wasser
gründlich aus.

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf.

5. Bringen Sie die Abdeckung wieder an.

Stellen Sie hierbei sicher, dass die Haken in die
Schlitze eingreifen, bevor Sie die Abdeckung
fest andrücken.

Kontrolle des
Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch
mindestens einmal im Jahr. Weist er Risse bzw.
Brüche auf, muss er ausgetauscht werden. Der
starke Druck während des Waschprogramms
könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte
Schläuche.

Vorsichtsmaßregeln und

20

1

2

3

Hinweise

! Der Waschvollautomat wurde nach den strengsten

internationalen Sicherheitsvorschriften entworfen und gebaut.
Nachstehende Hinweise werden aus Sicherheitsgründen
geliefert und sollten aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im
privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren
und von Personen mit eingeschränkten
körperlichen, sensorischen oder geistigen
Fähigkeiten oder mit unzureichender
Erfahrung und Kenntnis verwendet werden,
vorausgesetzt, sie werden überwacht oder
sie haben eine ausreichende Einweisung
in die sichere Nutzung des Geräts erhalten
und haben die damit verbundenen Gefahren
verstanden. Erlauben Sie Kindern nicht,
mit dem Gerät zu spielen. Wartung und
Reinigung dürfen nicht von unbeaufsichtigten
Kindern ausgeführt werden.

• Der Waschvollautomat darf nur von Erwachsenen und
gemäß den Anleitungen dieses Handbuchs bedient werden.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und
auch nicht mit nassen oder feuchten Händen oder Füßen.

• Ziehen Sie den Gerätestecker nicht am Kabel aus der
Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das Gerät
in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr heiß
sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der Sicherheits­Schließmechanismus könnte hierdurch beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht, Innenteile
selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen
Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß
werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei oder
drei Personen verfügbar sein. Versetzen Sie es niemals
allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher, dass
die Wäschetrommel leer ist.

werden, um die Wiederverwertung und das Recycling der
beinhalteten Materialien zu optimieren und die Einflüsse auf
die Umwelt und die Gesundheit zu reduzieren. Das Symbol
„durchgestrichene Mülltonne“ auf jedem Produkt erinnert
Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte
gesondert entsorgt werden müssen. Endverbraucher
können sich an Abfallämter der Gemeinden wenden, um
mehr Informationen über die korrekte Entsorgung ihrer
Elektrohaushaltsgeräte zu erhalten.

Manuelles Öffnen der Gerätetür

Sollte die Gerätetür aufgrund eines Stromausfalls nicht
geöffnet werden können, gehen Sie wie folgt vor, um die
Wäsche entnehmen und somit aufhängen zu können:

1. Ziehen Sie den Netzstecker
aus der Steckdose.

2. Stellen Sie sicher, dass der
Wasserstand im Innern des
Gerätes die Gerätetür nicht
übersteigt, andernfalls lassen
Sie das überschüssige Wasser,
so wie auf der Abbildung
veranschaulicht, durch den
Ablaufschlauch in einen Eimer
ablaufen.

3. Nehmen Sie die
Abdeckung an der
Gerätefront ab (siehe

Abbildung).

DE

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie

die lokalen Vorschriften, Verpackungsmaterial kann
wiederverwertet werden.

• Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro­und Elektronik-Altgeräte dürfen Elektrohaushalts-Altgeräte
nicht über den herkömmlichen Haushaltsmüllkreislauf
entsorgt werden. Altgeräte müssen separat gesammelt

4. Befreien Sie mithilfe der auf der Abbildung
veranschaulichten Zunge (nach vorne ziehen) die Kunststoff­Spannvorrichtung aus der Arretierung; ziehen Sie letztere
dann nach unten und öffnen Sie gleichzeitig die Gerätetür.

5. Bringen Sie die Abdeckung wieder an. Stellen Sie hierbei
sicher, dass die Haken in die Schlitze eingreifen, bevor Sie die
Abdeckung fest andrücken.

5

Beschreibung Ihres
Waschvollautomaten

DE

Bedienblende

EIN/AUS-Taste

Waschmittelschublade

Taste

PUSH & WASH

Waschmittelschublade: für Waschmittel und Zusätze
(siehe “Waschmittel und Wäsche”).

Taste EIN/AUS : Drücken Sie kurz auf die Taste, um
das Gerät ein- bzw. auszuschalten. Die Kontrollleuchte
START/PAUSE, die langsam grün blinkt, zeigt an, dass
das Gerät eingeschaltet ist. Um den Waschvollautomaten
während eines Waschgangs auszuschalten, muss die
Taste etwas länger gedrückt werden (ca. 3 Sekunden);
ein kurzer oder ein ungewollter Druck bewirkt kein
Ausschalten des Gerätes.
Das Ausschalten des Gerätes während eines laufenden
Waschprogramms löscht den gesamten Waschzyklus.

Taste PUSH & WASH: (siehe “Programme und

Zusatzfunktionen”).

WÄHLSCHALTER PROGRAMME: zur Einstellung des
gewünschten Programms (siehe “Programmtabelle“).

Tasten FUNKTIONEN Zur Einstellung der verfügbaren
Zusatzfunktionen. Die der gewählten Funktion
entsprechende Kontrollleuchte bleibt eingeschaltet.

Taste TEMPERATUR : Drücken Sie, um die
Temperatur herabzusetzen oder auszuschließen; der Wert
wird auf dem Display angezeigt.

WÄHLSCHALTER

PROGRAMME

Taste mit
Kontrollleuchte

START/PAUSE

Taste

TEMPERATUR

DISPLAY

Taste STARTZEIT­VORWAHL

Taste

SCHLEUDERN

Taste STARTZEITVORWAHL : Zur Vorwahl der
Startzeit des gewählten Programms drücken Sie bitte
diese Taste; Der Wert wird auf dem Display angezeigt.

Taste und Kontrollleuchte START/PAUSE : Sobald
die grün Kontrollleuchte auf langsames Blinklicht
schaltet, drücken Sie die Taste, um den Waschgang zu
starten. Nach Ingangsetzung des Programms schaltet
die Kontrollleuchte auf Dauerlicht. Um den Waschgang
zu unterbrechen, drücken Sie erneut die Taste; die
Kontrollleuchte schaltet auf bernsteinfarbenes Blinklicht.
Wenn das Symbol nicht leuchtet, kann die Gerätetür
geöffnet werden. Um das Programm an der Stelle, an
der es unterbrochen wurde, wieder in Gang zu setzen,
drücken Sie die Taste erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch
ist diese Waschmaschine mit einem automatischen
Ausschaltsystem (Standby) ausgestattet, das nach 30
Minuten des Nichtgebrauchs in Funktion tritt. Drücken
Sie kurz die Taste EIN/AUS und warten Sie, bis sich die
Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W
Verbrauch in Left-On: 0,5 W

Tasten

FUNKTIONEN

Taste SCHLEUDER : Drücken Sie die Taste, um
die Schleudergeschwindigkeit herabzusetzen oder die
Schleuder ganz auszuschließen. Der Wert wird auf dem
Display angezeigt.

6

Display

B

A

C

C

Das Display dient nicht nur zur Programmierung des Gerätes, sondern liefert auch zahlreiche Informationen.

DE

Im Abschnitt A werden die Dauer der verschiedenen verfügbaren Programme sowie die Restzeit nach Zyklusstart angezeigt;
wurde eine STARTZEITVORWAHL eingestellt, dann wird die bis zum Start des ausgewählten Programms verbleibende Zeit
angezeigt.
Darüber hinaus werden durch Drücken der entsprechenden Taste die maximalen Werte der Schleudergeschwindigkeit
und der Temperatur angezeigt, die die Maschine mit dem eingestellten Programm ausführen kann, oder aber die zuletzt
ausgewählten Werte, wenn sie mit dem ausgewählten Programm kompatibel sind.
Die Sanduhr blinkt, während die Maschine die Daten entsprechend dem Programm verarbeitet. Nach max. 10 Minuten
bleibt das Symbol stehen und es wird die endgültige Restzeit angezeigt- Das Symbol Sanduhr schaltet sich dann etwa 1
Minute nach der Anzeige der endgültigen Restzeit aus.

Im Abschnitt B werden die für den ausgewählten Zyklus vorgesehenen “Waschphasen” angezeigt. Bei laufenden
Programmen wird die jeweilige Programmphase angezeigt.

Hauptwäsche
Spülen

Schleudern

Abpumpen

Das beleuchtete Symbol “STARTZEITVORWAHL” zeigt an, dass auf dem Display der Wert der eingestellten
“Startzeitvorwahl” angezeigt wird.

In Abschnitt C sind die drei Stufen hinsichtlich der Waschoptionen vorhanden.

Kontrollleuchte GERÄTETÜR GESPERRT
Das beleuchtete Symbol zeigt an, dass die Gerätetür gesperrt ist. Zur Vermeidung einer evtl. Beschädigung warten Sie bitten,
bis das Symbol erlischt, bevor Sie die Gerätetür öffnen.
Um während eines laufenden Programms die Gerätetür zu öffnen, drücken Sie die Taste START/PAUSE; wenn das Symbol
GERÄTETÜR GESPERRT erloschen ist, kann die Gerätetür geöffnet werden.

7

Durchführung eines
Waschprogramms

DE

Schnellprogrammierung

1. EINFÜLLEN DER WÄSCHE. Öffnen Sie die

Gerätetür. Füllen Sie die Wäsche ein. Achten Sie
hierbei bitte darauf, die in der Programmtabelle (auf der
nächsten Seite) angegebene Wäschemenge nicht zu
überschreiten.

2. DOSIERUNG DES WASCHMITTELS. Ziehen Sie

die Waschmittelschublade heraus und füllen Sie das
Waschmittel in die entsprechenden Kammern (siehe
“Waschmittel und Wäsche“).

3. SCHLIESSEN SIE DIE GERÄTETÜR.

4. Drücken sie die taste “PUSH & WASH”, um das
Waschprogramm zu starten.

Herkömmliche Programmierung

1. EINSCHALTEN DES GERÄTES. Drücken Sie die
Taste ; die Kontrollleuchte START/PAUSE blinkt
langsam grün.

2. EINFÜLLEN DER WÄSCHE. Öffnen Sie die
Gerätetür. Füllen Sie die Wäsche ein. Achten Sie
hierbei bitte darauf, die in der Programmtabelle (auf der
nächsten Seite) angegebene Wäschemenge nicht zu
überschreiten.

3. DOSIERUNG DES WASCHMITTELS. Ziehen Sie
die Waschmittelschublade heraus und füllen Sie das
Waschmittel in die entsprechenden Kammern (siehe
“Waschmittel und Wäsche“).

4. SCHLIESSEN SIE DIE GERÄTETÜR.

5. WAHL DES WASCHPROGRAMMS. Stellen Sie mit
dem Wählschalter PROGRAMME das gewünschte
Programm ein; die entsprechende Temperatur und
Schleudergeschwindigkeit werden automatisch
zugeschaltet, können jedoch geändert werden. Auf dem
Display wird die Programmdauer angezeigt.

6. INDIVIDUALISIERUNG DES WASCHGANGS.
Verwenden Sie hierzu die entsprechenden Tasten:

Änderung der Temperatur und/oder

der Schleuder. Das Gerät zeigt automatisch
die für das eingestellte Programm vorgesehene
maximale Temperatur sowie die maximale
Schleudergeschwindigkeit. Durch Drücken der Taste

kann die Temperatur Schritt für Schritt herabgesetzt
werden, bis auf Kaltwäsche “OFF”. Durch Drücken der
Taste kann die Schleudergeschwindigkeit allmählich
herabgesetzt werden, bis auf völliges Ausschließen der
Schleuder “OFF”. Ein weiterer Druck auf die Tasten bringt
die Werte wieder auf die maximalen Werte zurück.
! Ausnahme: Wird das Waschprogramm 8 eingestellt,
kann die Temperatur bis auf 90° erhöht werden.

Eine Startzeitvorwahl eingeben.

Zur Vorwahl der Startzeit des eingestellten Programms
drücken Sie die entsprechende Taste, bis die
gewünschte Zeitverzögerung angezeigt wird. Wenn
diese Option aktiv ist, dann schaltet sich auf dem
Display das Symbo ein. Um eine programmierte
Startzeit zu löschen, drücken Sie die Taste, bis auf dem
Display die Anzeige “OFF”.

Änderung der Eigenschaften des Waschgangs.

• Drücken Sie die Taste zum Aktivieren der Option; die
entsprechende Kontrollleuchte schaltet sich dabei ein.

• Durch erneutes Drücken der Taste kann die
Zusatzfunktion wieder ausgeschaltet werden; die
Kontrollleuchte erlischt.

! Ist die gewählte Zusatzfunktion nicht kompatibel
mit dem eingestellten Programm, schaltet die
Kontrollleuchte auf Blinklicht und die Zusatzfunktion wird
nicht aktiviert.
! Ist die gewählte Funktion nicht mit einer zuvor
ausgewählten vereinbar, schaltet die entsprechende
Kontrollleuchte auf Blinklicht, es ertönt ein akustisches
Signal (3 Signaltöne) und nur die zweite Funktion wird
aktiviert (die entsprechende Kontrollleuchte schaltet sich
ein).
! Die Zusatzfunktionen können eine Änderung der
empfohlenen Ladungsmenge und/oder Waschzeit
bewirken.

7. STARTEN DES PROGRAMMS. Drücken Sie die Taste

START/PAUSE. Die zugehörige Kontrollleuchte schaltet
auf grünes Dauerlicht und die Gerätetür sperrt (Symbol
GERÄTETÜR GESPERRT leuchtet). Um ein Programm
während eines laufenden Waschgangs zu ändern,
schalten Sie den Waschvollautomat mittels der Taste
START/PAUSE auf Pause (die Kontrollleuchte START/
PAUSE blinkt nun langsam bernsteinfarben); wählen Sie
daraufhin das gewünschte Programm aus und drücken
Sie erneut auf die Taste START/PAUSE .
Um während eines laufenden Programms die Gerätetür
zu öffnen, drücken Sie die Taste START/PAUSE ; wenn
das Symbol GERÄTETÜR GESPERRT erloschen ist,
kann die Gerätetür geöffnet werden. Drücken Sie die Taste
START/PAUSE erneut, um das Programm an der Stelle,
an der es unterbrochen wurde, wieder in Gang zu setzen.

8. ENDE DES PROGRAMMS. Das Programmende wird

durch die Anzeige “END” auf dem Display angezeigt. Wenn
das Symbol GERÄTETÜR GESPERRT erlischt, kann die
Gerätetür geöffnet werden. Öffnen Sie die Gerätetür, nehmen
Sie die Wäsche heraus und schalten Sie das Gerät aus.

! Möchten Sie ein bereits in Gang gesetztes
Waschprogramm löschen, drücken Sie die Taste etwas
länger. Der Waschgang wird unterbrochen und das Gerät
schaltet sich aus.

8

Programme und

Restfeuchtigkeit

Energieverbrauch

Wasser gesamt lt

Zusatzfunktionen

Programmtabelle

Beschreibung des Programms

me

Waschprogram-

Spezial

1

Sport

2

Dunkles

3

Anti-Geruch (Baumwolle) 60° 1000 -

3

Anti-Geruch (Synthetik) 40° 1000 -

4

Feine Wäsche

5

Wolle: wolle, Kaschmir usw. 40° 800 -

6

Bettdecken

Standard

7

Weiße Baumwolle 90° (mit Vorwäsche): stark verschmutzte Kochwäsche. 90° 1400

8

Buntwäsche.

9

empfindliche Buntwäsche.

10

Synthetik: stark verschmutzte, farbechte Buntwäsche. 60° 800 -

10

Synthetik (3): stark verschmutzte, farbechte Buntwäsche. 40° 800 -

11

Bunte Wäsche

Eco & Schnell

Eco Baumwolle 20°: leicht verschmutzte Weißwäsche und empfindliche

12

Buntwäsche.

13

20° Mix-Fein

14

Schnell

14

Schnell

14

Schnell

Teilprogramme

Spülen/Bleichen - 1400 - ­Schleudern + Abpumpen - 1400 - - - - 7 - - - 25’

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie
Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

1) Prüfprogramm gemäß 1061/2010: Das Programm 8 mit einer Temperatur von 60°C.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 60°C. zu
waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

2) Prüfprogramm gemäß 1061/2010: Das Programm 9 mit einer Temperatur von 40°C.

Dieser Zyklus ist für den Waschvorgang von normal schmutziger Baumwollwäsche geeignet; es ist der wirksamste in Bezug auf den kombinierten Energie-Wasser-Verbrauch; für bei 40°C. zu
waschende Wäsche zu verwenden. Die effektive Waschtemperatur kann von der angegebenen abweichen.

Für alle Testinstitute:

2) Langes Baumwollprogramm: Das Programm 9 mit einer Temperatur von 40°C.

3) Langes Synthetikprogramm: Programm 10 und eine Temperatur von 40°C einstellen.

: wäsche- bzw. Kleidungsstücke mit Daunenfüllung.

Standard Baumwolle 60° (1): stark verschmutzte Weiß- und farbechte

Standard Baumwolle 40° (2): leicht verschmutzte Weißwäsche und

Max.

Temperatur

(°C)

30° 600 ­30° 800 -

30° 0 -

30° 1000 -

60°

(Max. 90°)

40° 1400 -

40° 1400 -

20° 1400 ­20° 800 -

- 800 - ­30° 800 ­60° 1000 -

Max.

Schleuder

Geschwin-

digkeit
(U/min)

1400 -

Waschmittel

sche

Hauptwä-

Vorwäsche

 
 
 
 
 
 
 

  

 

 

 
 
 

 

 

 
 

%

ler

Weichspü-



 

menge (kg)

Bleichen

Max. Beladungs-

- 4 - - - 60’

- 5 - - - 80’

- 3,5 - - - 120’

- 3,5 - - - 105’

- 1 - - - 80’

- 2 - - - 85’

- 3,5 - - - 100’

- 7 53 2,75 100 205’

- 7 53 0,90 52,5 205’

- 7 53 0,88 80 165’

- 4,5 46 0,86 47 115’

- 4,5 46 0,60 51 105’

- 7 53 0,88 77 105’

- 7 - - - 180’

- 4,5 - - - 120’

- 1,5 - - - 9’

- 3,5 80 0,18 43 30’

- 7 - - - 60’

7 - - - 55’

kWh

DE

Programmdauer

Zusatzfunktionen

Schnell

Beim ersten Druck leuchtet das Symbol 9’, beim zweiten
Druck das Symbol 30’ und beim dritten Druck das Symbol
1h. Beim vierten Druck leuchtet erneut das Symbol 9’.
! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7-8-
9-10-11-12-13- - nicht zugeschaltet werden.

Zyklus schnell beenden

Wird diese Taste während eines Waschprogramms und bei
bestimmten Bedingungen gedrückt, kann das Programm
bei Bedarf in nur 20’ abgeschlossen werden, wobei ein
kurzer Spülgang und ein Schleudergang bei maximal 800
Umdrehungen oder weniger, wenn manuell während der
Einstellungsphase des Programms reduziert, ausgeführt
wird. In diesem Fall sind die Wasch- und Spülqualität
etwas geringer. Nach Drücken der Taste schalten sich
sowohl die entsprechende Kontrollleuchte als auch die
Kontrollleuchte der Spülphase ein. Ist die ausgewählte
Temperatur über oder gleich 40° und/oder die Taste wird
während der Anfangsphase des Programms gedrückt,
erhöht sich die Dauer der Option “Zyklus schnell beenden”,
um das Auflösen des Waschmittels zu ermöglichen, damit

die Fasern nicht beschädigt werden. In diesem Fall blinkt
die Kontrollleuchte der Spülphase und die Kontrollleuchte
des Waschgangs bleibt eingeschaltet bis die für die
Aktivierung notwendigen Bedingungen eintreten. Ist die
Restdauer des Programms geringer als 20’ Minuten, ist
diese Option deaktiviert.
! Diese Funktion kann zu den Programmen 2-4-5-6-14- -

nicht zugeschaltet werden.

Antiflecken

Mit dieser Option kann die Art der Verschmutzung
eingestellt werden, um den Waschzyklus optimal auf die
Entfernung der Flecken einzustellen. Die auswählbaren
Verschmutzungsarten sind:

- Lebensmittel, beispielsweise für Flecken durch
Lebensmittel und Getränke.

- Arbeit, beispielsweise für Fett- und Tintenflecken.

- Outdoor, beispielsweise für Schlamm- und Grasflecken.

! Die Dauer des Waschzyklus ändert sich je nach
ausgewählter Verschmutzungsart.
! Diese Funktion kann zu den Programmen 1-2-3-4-5-6-7­11-12-13-14- - nicht zugeschaltet werden.

9
