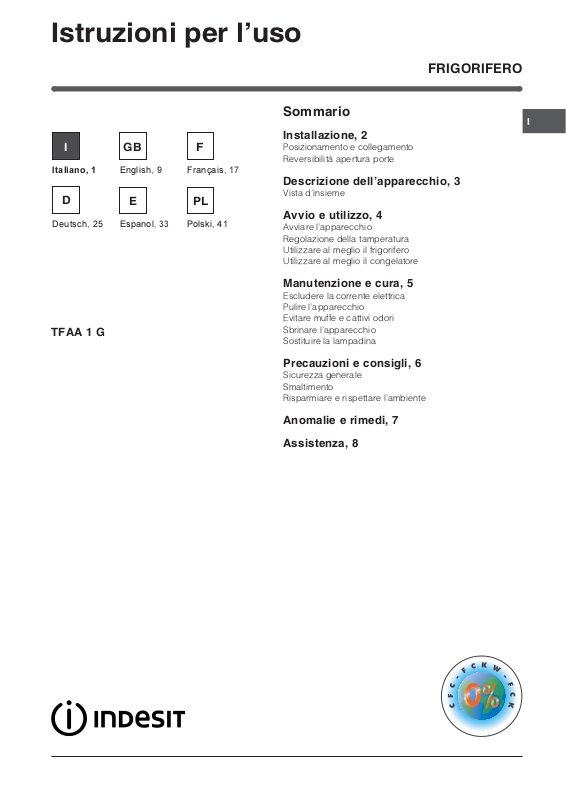

Istruzioni per luso

FRIGORIFERO

GBI F

Italiano, 1 English, 9

Deutsch, 25

E PL

Espanol

TFAA 1 G

, 33

Français, 17

Polski, 41

Sommario

Installazione, 2

Posizionamento e collegamento Reversibilità apertura porte

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4

Avviare lapparecchio Regolazione della tamperatura Utilizzare al meglio il frigorifero Utilizzare al meglio il congelatore

Manutenzione e cura, 5

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 6

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 7

Assistenza, 8

Installazione

3

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene

e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte superiore dellapparecchio ed eventuali mobili sovrastanti e di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare lapparecchio lontano da fonti di calore

(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla parete posteriore, montare i distanzieri presenti nel kit di installazione seguendo le istruzioni presenti sul foglio dedicato.

Livellamento

1. Installare lapparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,

compensare svitando o avvitando i piedini anteriori.

Reversibilità apertura porte

Rimozione della porta

Riposizionamento della porta

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Presente solo in alcuni modelli.

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Manopola

REGOLAZIONE DELLA

TEMPERATURA

Vano congelatore

CONGELAMENTO e

CONSERVAZIONE

RIPIANO•

Convogliatore

ACQUA di

SBRINAMENTO

Cassetto

FRUTTA e

VERDURA

Balconcino estraibile con PORTAUOVA

Balconcino estraibile

PORTAOGGETTI

Balconcino

APPESO e RIBALTABILE

Scomparto per una

BOTTIGLIA da 2 LITRI

Balconcino

BOTTIGLIE



PIEDINO

di regolazione

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che

si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo 4 = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici laria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

Cibo Disposizione nel frigorifero

RIPIANI: pieni o a griglia.

estrarre completamente il ripiano.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola per

LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più

a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Utilizzare al meglio il congelatore

 Non ricongelare alimenti che stanno per scongelare o

scongelati; tali alimenti devono essere cotti per essere consumati (entro 24 ore).

 Gli alimenti freschi da congelare non devono essere

posti a contatto con quelli già congelati; vanno sistemati sopra la griglia del reparto freezer possibilmente a contatto delle pareti (laterali e posteriore) dove la temperatura scende sotto i -18°C e garantisce una buona velocità di congelamento.

 Non mettere nel congelatore bottiglie di vetro

contenenti liquidi, tappate o chiuse ermeticamente, perché potrebbero rompersi.

 La quantità massima giornaliera di alimenti da

congelare è indicata sulla targhetta caratteristiche, posta nel vano frigorifero in basso a sinistra (esempio: Kg/24h 4).

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGL M 7STVEMGEWW IX XMJVYXXEIZIVHYVE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTERIMR GEWWIX XEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

9SZE 2IPPkETTSWMXS FEPGSR GMRS

&Y VV SIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS

&SX XMKPMIFMFMXIPEX X I 2IKPMETTS WMXMFEPGSRGM RM

7YUYEPWMEWMVMTMERS

! Durante il congelamento evitare di aprire la porta. ! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo congelati e surgelati si conserveranno senza alterazioni per circa 9-14 ore. ! Se per lungo tempo permane la temperatura ambiente più fredda di 14°C, non si raggiungono completamente le temperature necessarie per una lunga conservazione nel reparto freezer e il periodo di conservazione risulterà pertanto ridotto.

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

 Il retro dellapparecchio tende a coprirsi di polvere,

che può essere eliminata utilizzando con delicatezza, dopo aver spento l'apparecchio e staccato la presa di corrente, la bocchetta lunga dellaspirapolvere, impostato su una potenza media.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

Sbrinare il vano frigorifero

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sbrinare il vano congelatore

Se lo strato di brina è superiore ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE

DELLA TEMPERATURA nella posizione 0.

2. Avvolgere surgelati e congelati in carta da giornale e

metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia

sciolta completamente; facilitare loperazione sistemando nel vano congelatore contenitori con acqua tiepida.

4. Pulire e asciugare con cura il vano congelatore prima

di riaccendere lapparecchio.

5. Prima di inserire i cibi nel vano congelatore attendere

circa 2 ore per il ripristino delle condizioni ideali di conservazione.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada togliendo la protezione come indicato in figura. Sostituirla con una analoga di potenza a quella indicata sulla protezione (10 W).

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione 0 (apparecchio spento) per eliminare ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Questo apparecchio non è da intendersi adatto

alluso da parte di persone (incluso bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che siano state supervisionate o istruite riguardo alluso dellapparecchio da una persona responsabile della loro sicurezza. I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con lapparecchio.

 Gli imballaggi non sono giocattoli per bambini.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero e il congelatore raffreddano poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da fare

contatto, oppure in casa non cè corrente.

 Le porte non chiudono bene o le guarnizioni sono rovinate.  Le porte vengono aperte molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta  Il frigorifero o il congelatore sono stati riempiti eccessivamente.  La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.  Gli alimenti sono a contatto con la parete posteriore.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.  Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.  Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

 Si tratta del normale funzionamento del prodotto.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Assistenza

195083556.01

10/2011

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

modello numero di serie

Comunicare:

 il tipo di anomalia

Prima di contattare lAssistenza:

 il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Operating Instructions

FRIDGE

Deutsch, 25

TFAA 1 G

GBI F

Français, 17Italiano, 1 English, 9

E PL

, 33

Polski, 41Espanol

Contents

Installation, 10

Positioning and connection Reversible doors

Description of the appliance, 11

Overall view

Start-up and use, 12

Starting the appliance Setting the temperature Using the refrigerator to its full potential Using the freezer to its full potential

Maintenance and care, 13

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 14

General safety Disposal Respecting and conserving the environment

Troubleshooting, 15

Assistance, 16

Installation

3

! Before placing your new appliance into operation please

read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidity-free room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Leave a space of at least 10 cm between the top part of the appliance and any furniture above it, and at least 5 cm between the sides and any furniture/side walls.

4. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

5. In order to maintain the correct distance between the appliance and the wall behind it, fit the spacers supplied in the installation kit, following the instructions provided.

Levelling

1. Install the appliance on a level and rigid floor.

2. If the floor is not perfectly horizontal, adjust the refrigerator by tightening or loosening the front feet.

Reversible doors

Remove the door

Replacing the door

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant with

the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the values

indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an

authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Available only on certain models.

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

TEMPERATURE control

Removable lidded shelf with EGG TRAY

FREEZER and

STORAGE

compartment

SHELVES•

Removable multipurpose

SHELVES

HINGED shelf

Drain for DEFROST

WATER

FRUIT and

VEGETABLE bin

Levelling FEET

Compartment for a

2 LITRE BOTTLE

BOTTLE shelf

 Varies by number and/or position.

Available only on certain models.

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation). ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob. 1 = warmest 4 = coldest We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically). In static appliances, the air circulates in a natural way: the colder air tends to move downwards as it is heavier. The food should be stored as follows:

)RRG

Fresh fish and meat

Fresh cheese

Cooked food On any shelf

Salami, bread loaf, chocolate

$UUDQJHPHQWLQVLGHWKH UHIULJHUDWRU

Above the fruit and vegetable bins Above the fruit and vegetable bins

On any shelf

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

Using the refrigerator to its full potential

 Use the TEMPERATURE ADJUSTMENT knob to adjust

the temperature (see Description).

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

Using the freezer to its full potential

 Do not re-freeze food that is defrosting or that has

already been defrosted. These foods must be cooked and eaten (within 24 hours).

 Fresh food that needs to be frozen must not come into

contact with food that has already been defrosted.

 Do not place glass bottles which contain liquids, and

which are corked or hermetically sealed in the freezer because they could break.

 The maximum quantity of food that may be frozen daily is

indicated on the plate containing the technical properties located on the bottom left side of the refrigerator compartment (for example: Kg/24h: 4)

! Do not open the door during freezing.

! If there is a power cut or malfunction, do not open the

freezer door. This will help maintain the temperature inside the freezer, ensuring that foods are conserved for at least 9 -14 hours.

Fruit and vegetables In the fruit and vegetable bins

Eggs On the shelf provided

Butter and margarine On the shelf provided

Bottles, drinks, milk On the shelf provided

! If the room temperature drops below 14°C for an extended period of time, the ideal temperature will not be reached in the freezer compartment and food preservation will be reduced.

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply: It is not sufficient to set the temperature adjustment knobs on 0 (appliance off) to eliminate all electrical contact.

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

 The back of the appliance may collect dust which can

be removed by delicately using the hose of a vacuum cleaner set on medium power. The appliance must be switched off and the plug must be pulled out before cleaning the appliance.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the door open.

Defrosting the freezer compartment

If the frost layer is greater than 5 mm, it is necessary to defrost manually:

1. Set the TEMPERATURE ADJUSTMENT knob to the position

2. Wrap frozen foods in newspaper and place them in another freezer or in a cool place.

3. Leave the door open until the frost has melted completely. This can be made easier by placing containers with lukewarm water in the freezer compartment.

4. Clean and dry the freezer compartment carefully before switching the appliance on again.

5. Wait for approximately 2 hours, i.e. until the ideal

storage conditions have been restored, before placing food in the freezer compartment.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

Access the light bulb by removing the cover as indicated in the diagram. Replace it with a similar light bulb within the power range indicated on the cover (10W ).

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

The refrigerator has an automatic defrosting function:

water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is necessary to clean the discharge hole regularly so that the water can flow out easily.

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside

the home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off

the appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs on (appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 This appliance is not intended for use by persons

(including children) with reduced physical, sensory or lack of experience and knowledge unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety. Children should be supervised to ensure that they do not play with the appliance.

 Keep packaging material out of the reach of children! It can

become a choking or suffocation hazard.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Troubleshooting

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The internal light does not illuminate.

The refrigerator do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The door do not close properly or the seals are damaged.  The door are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator have been over-filled.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

The back wall of the refrigerator unit is covered in frost or droplets of wate.

There is water at the bottom of the refrigerator.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Assistance

195083556.01

10/2011

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Mode demploi

REFRIGERATEUR

Deutsch, 25

TFAA 1 G

GBI F

Français, 17Italiano, 1 English, 9

E PL

, 33

Polski, 41Espanol

Sommaire

Installation, 18

Mise en place et raccordement Réversibilité des portes

Description de lappareil, 19

Vue densemble

Mise en marche et utilisation, 20

Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur Pour profiter à plein de votre congélateur

Entretien et soins, 21

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 22

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 23

Assistance, 24

Installation

3

! Conservez ce mode demploi pour pouvoir le consulter à

tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Prévoir au moins 10 cm entre le haut de lappareil et les meubles installés au-dessus et au moins 5 cm entre les côtés et les meubles/parois latérales.

4. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et la paroi arrière, montez les cales despacement comprises dans le kit dinstallation et suivez les instructions de la notice spécialement prévue.

Réversibilité des portes

Mise à niveau

1. Installez lappareil sur un sol plat et rigide.

2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez les petits pieds avant pour bien niveler lappareil.

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance maximale

de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un

technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Nexiste que sur certains modèles.

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Manette

RÉGLAGE DE LA

TEMPÉRATURE

Compartiment

CONGELATION et

CONSERVATION

Balconnet amovible ontenant un

SUPPORT A OEUFS

Balconnet amovible PORTE-OBJETS

CLAYETTE•

ConvoYEUR EAU de

DEGIVRAGE

Bac FRUITS et

LEGUMES

PIED

de réglage

Balconnet

SUSPENDU e RABATTABLE

Compartiment pour

BOUTEILLE 2 LITRES

Balconnet

BOUTEILLES

 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurezvous que léclairage intérieur sallume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à lintérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. 1 = moins froid 4 = plus froid Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer laspect esthétique, cet appareil loge sa partie refroidissante à lintérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de lappareil, cette paroi est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A lintérieur des appareils statiques lair circule de façon naturelle: lair plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments:

Aliments

Viande et poisson évidé

Fromages frais

Aliments cuits Sur n’importe quelle clayette

Saucissons, pain de mie, chocolat

Fruits et légumes

Œufs Dans le balconnet prévu

Beurre et m argarine Dans le balconnet prévu Bo uteilles, b oisso ns,

lait

Rangement à l’intérieur du réfrigérateur

Au-dessus des bacs à fruits et légumes Au-dessus des bacs à fruits et légumes

Sur n’importe quelle clayette

Dans les bacs à fruits et à légumes

Dans le balconnet prévu

de sortir la clayette complètement.

CLAYETTES: pleines ou grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin

Pour profiter à plein de votre réfrigérateur

 Pour régler la température, utilisez le bouton de

REGLAGE DE LA TEMPERATURE (voir Description).

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant

des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Pour profiter à plein de votre congélateur

 Ne recongelez pas des aliments décongelés ou en

cours de décongélation; il faut les faire cuire et les consommer (dans les 24 heures).

 Les aliments frais à congeler ne doivent pas être

placés au contact daliments déjà congelés; il faut les stocker sur la clayette du compartiment freezer et, de préférence, tout contre ses parois (latérales et arrière) où la température qui descend au-dessous de -18°C garantit une vitesse de congélation adéquate.

 Ne stockez pas dans votre congélateur des bouteilles

en verre contenant des liquides, bouchées ou fermées hermétiquement, elles pourraient se briser.

 La quantité journalière maximale daliments pouvant

être congelée est indiquée sur létiquette des caractéristiques, placée dans le compartiment réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

! Evitez douvrir la porte pendant la phase de congélation. ! En cas de coupure de courant ou de panne, nouvrez

pas la porte du congélateur : les produits surgelés et congelés se conserveront ainsi sans problème pendant 9 - 14 heures environ. ! Si la température ambiante se maintient longuement au-dessous de 14°C, le compartiment freezer narrive pas à atteindre les températures indispensables à une longue conservation et la période de conservation sera par conséquent réduite.

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant : Il ne suffit pas de placer le bouton de réglage de la température sur 0 (appareil éteint) pour éliminer tout contact électrique.

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

 Le dos de lappareil a tendance à sempoussiérer,

pour éliminer la poussière avec délicatesse, après avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour

permettre à leau de sécouler normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA

TEMPERATURE sur 0 .

2. Enveloppez vos produits surgelés ou congelés dans du papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusquà ce que le givre fonde complètement; pour accélérer cette opération placez dans le compartiment congélateur des récipients deau tiède.

4. Nettoyez et séchez soigneusement le compartiment congélateur avant de rallumer lappareil.

5. Avant da ranger vos aliments dans le compartiment congélateur, attendez environ 2 heures pour le rétablissement des conditions idéales de conservation des aliments.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10W).

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de type

non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur, même

dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant, sortez

la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis du

congélateur.

 Cet appareil nest pas prévu pour être utilisé par des

personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées dexpérience ou de connaissance, sauf si elles ont pu bénéficier, par lintermédiaire dune personne responsable de leur sécurité, dune surveillance ou dinstructions préalables concernant lutilisation de lappareil. Il convient de surveiller les enfants afin quils ne jouent pas avec lappareil.

 Les emballages ne sont pas des jouets pour enfants.

0

(appareil éteint) pour éliminer

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les portes

de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil: pour une bonne

conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies :

Léclairage intérieur ne sallume pas.

Le réfrigérateur et le congélateur refroidissent peu.

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

Causes / Solution possibles :

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte  Le réfrigérateur et le congélateur sont excessivement remplis.  La température ambiante de travail du produit est inférieure à 14°C.

 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte  Les aliments touchent à la paroi arrière.

 La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.  Lépaisseur du givre dépasse 2-3 mm (voir Entretien).

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font

du bruit.  Le gaz réfrigérant interne produit un léger bruit même quand le

compresseur est à larrêt : il ne sagit pas dun défaut, cest tout à fait

normal.

Formation de givre ou de gouttelettes deau sur la paroi arrière du compartiment réfrigérateur.

Il y a de leau dans le fond du réfrigérateur.

 Il sagit du fonctionnement normal du produit.

 Le trou dévacuation de leau est bouché (voir Entretien).

Assistance

195083556.01

10/2011

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel

au service après-vente le plus proche de chez vous.

modèle numéro de série

Signalez :

Avant de contacter le centre dAssistance :

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Gebrauchsanleitungen

KÜHLSCHRANK

Deutsch, 25

TFAA 1 G

GBI F

Français, 17Italiano, 1 English, 9

E PL

, 33

Polski, 41Espanol

Inhaltsverzeichnis

Installation, 26

Aufstellort und elektrischer Anschluss Wechsel des Türanschlags

Beschreibung Ihres Gerätes, 27

Geräteansicht

Inbetriebsetzung und Gebrauch, 28

Einschalten Ihres Gerätes Temperatureinstellung Optimaler Gebrauch des Kühlschranks Optimaler Gebrauch des Gefrierfachs

Wartung und Pflege, 29

Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch

Vorsichtsmaßregeln und Hinweise, 30

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 31

Kundendienst, 32

Installation

3

! Es ist äußerst wichtig, diese Bedienungsanleitung sorgfältig

aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Lassen Sie einen Freiraum von mindestens 10 cm oberhalb des Gerätes, und mindestens 5 cm zwischen den Geräteseiten und angrenzenden Schrankseiten bzw. Wänden.

4. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

5. Zur Einhaltung eines optimalen Abstandes des Gerätes von der Wand sind die im Installationsbausatz befindlichen Abstandsstücke zu montieren. Befolgen Sie hierzu die Hinweise des dem Bausatz beigefügten Arbeitsblattes.

Nivellierung

1. Stellen Sie das Gerät auf einem ebenen und festen Boden auf.

2. Sollte der Fußboden nicht perfekt eben sein, dann gleichen Sie diese Unebenheit durch entsprechendes Drehen der vorderen Füße aus.

Wechsel des Türanschlags

Abnahme der Tür

Wiederanbringen der Tür

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

 die Steckdose über eine normgerechte Erdung verfügt;  die Steckdose die auf dem Typenschild (befindlich im

Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);

 die Netzspannung den auf dem Typenschild (befindlich in

der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);

 die Steckdose mit dem Netzstecker übereinstimmt.

Sollte dies nicht der Fall sein, dann lassen Sie den Stecker

durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein.

! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur

durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Nicht bei allen Modellen.

Beschreibung Ihres Gerätes

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

TEMPERATURREGLER

Abnehmbare Ablagen mit

EIERFACH

Gefrierfach

GEFRIEREN und

LAGERN

Abnehmbare Ablage für

TUBEN UND DOSEN

ABLAGE•

TAUWASSER -

Ableitung

Schale für OBST und

GEMÜSE

STELLFÜSSE

EINGEHÄNGTES und KLAPPBARES ABSTELLBORD

Fach für eine 2LITER-FLASCHE

Ablage für

FLASCHEN

 Unterschiedliche Anzahl und Platzierung.

Nicht bei allen Modellen.

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe

Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.

2. Drehen Sie den TEMPERATURSCHALTER auf einen mittleren Wert. Nach einigen Stunden können die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters. 1 = höchste Temperatur 4 = kälteste Temperatur Es empfiehlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kühlteils ein Rückwandverdampfer integriert. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet völlig normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

ABLAGEN: glattflächig oder in

Gitterform. Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung), höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Optimaler Gebrauch des Kühlschranks

 Stellen Sie mittels des TEMPERATURSCHALTERS die

Temperatur ein (siehe Beschreibung).

 Legen Sie nur abgekühlte, höchstenfalls lauwarme,

niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).

 Bitte beachten Sie, dass gekochte Speisen nicht

länger halten als rohe Speisen.

 Bewahren Sie keine Flüssigkeiten in offenen Behältern

auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Optimaler Gebrauch des Gefrierfachs

 An- oder aufgetautes Gefriergut darf nicht wieder

eingefroren werden. Solche Lebensmittel müssen zu einem Fertiggericht verarbeitet werden (innerhalb 24 Std.)

 Frische Lebensmittel dürfen nicht mit den bereits

gefrorenen Lebensmitteln in Berührung geraten.

 Lagern Sie im Gefrierfach bitte keine hermetisch

verschlossenen Glasflaschen mit Flüssigkeiten, beim Gefrieren könnten sie platzen.

 Die Höchstmenge an Lebensmitteln, die täglich

eingefroren werden kann, ist auf dem Typenschild (befindlich im Kühlschrank unten links) ersichtlich (Beispiel: Kg/24h 4).

Lebensmittel Lagerplatz im Kühlschrank

Fleisch und gesäuberter Fisch

Frischkäse

Gekochte Speisen In jedem beliebigen Fach

Salami, Toastbrot, Schokolade

Obst und Gemüse In der Obst- und Gemüseschale

Eier Im entsprechenden Türbord Butter und

Margarine Flaschen, Getränke, Milch

Im Fach oberhalb der Obst- und Gemüseschale Im Fach oberhalb der Obst- und Gemüseschale

In jedem beliebigen Fach

Im entsprechenden Türbord

! Während des Schnellgefrierens sollte das Öffnen der Tür vermieden werden. ! Auch während eines Stromausfalls oder einer Störung sollte die Gefrierfachtür nicht geöffnet werden: Das Gefrier- bzw. Tiefkühlgut hält sich so unverändert für ungefähr 9-14 Stunden. ! Liegt die Umgebungstemperatur für längere Zeit unter 14°C, können die zur langzeitigen Konservierung im Gefrierfach erforderlichen Temperaturen nicht komplett erreicht werden; demnach ist die Haltbarkeitszeit verringert.

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position 0 (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

Reinigung Ihres Gerätes

 Das Gehäuse des Gerätes, außen und innen, sowie

die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

 Das Zubehör kann herausgenommen und in einer

warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen des Gefrierfachs

Ist die Reifschicht jedoch zu dick, muss manuell abgetaut werden:

1. Drehen Sie den TEMPERATURSCHALTER auf

Position 0.

2. Wickeln Sie das Gefrier- bzw. Tiefkühlgut dicht ein und legen Sie es in einen anderen Gefrierschrank oder bewahren Sie es an einem ähnlich kalten Ort auf.

3. Lassen Sie die Gerätetür offen stehen, bis der Reif völlig aufgetaut ist. Dies kann durch Einstellen eines Topfes mit warmem Wasser beschleunigt werden.

4. Reinigen Sie das Gefrierfach gründlich und trocknen Sie es sorgfältig aus, bevor Sie das Gerät wieder einschalten-.

5. Warten Sie bitte 2 Stunden, bis die idealen

Gefrierbedingungen wieder gegeben sind, bevor Sie das Gefriergut in die Gefrierzone geben.

 Das Gerät wurde mit hygienischen Materialien gefertigt,

die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

 Soll das Gerät für längere Zeit stillgelegt werden,

reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschrieben. Verwenden Sie zum Abtauen des Gerätes bitte keine scharfen oder spitzen Gegenstände, die den Kühlkreis hoffungslos beschädigen könnten.

Abtauen des Kühlschranks

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung (siehe

Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Lampenaustausch

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben) (10W).

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen

Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EGRichtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE.

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

 Das Gerät ist zum Kühlen und Einfrieren von

Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.

 Der Kühl-/ und Gefrierkombi darf nicht im Freien

aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät

Gewittern und Unwettern auszusetzen.  Achtung: Der Kältekreis darf nicht beschädigt werden.  Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und

auch nicht mit nassen oder feuchten Händen oder Füßen.  Berühren Sie nicht den Rückwandverdampfer: es besteht

Verletzungsgefahr.  Ziehen Sie den Gerätestecker nicht am Netzkabel aus

der Steckdose, sondern nur am Stecker selbst.  Vor allen Reinigungs- und Wartungsmaßnahmen

muss der Netzstecker gezogen werden. Es genügt

nicht, den TEMPERATURSCHALTER auf Position 0

(Gerät ausgeschaltet) zu drehen, um jeglichen

Stromkontakt auszuschließen.  Bei etwaigen Störungen versuchen Sie bitte nicht, das

Gerät selbst zu reparieren.  Verwenden Sie im Innern der Gefriergutlagerfächer

bitte keine scharfen oder spitzen Gegenstände oder

Elektrogeräte, sondern nur die vom Hersteller

erlaubten Hilfsmittel.  Eiswürfel nicht sofort in den Mund nehmen.  Dieses Gerät ist nicht zur Verwendung durch

Personen (einschließlich Kinder) mit eingeschränkten

körperlichen, geistigen oder

Wahrnehmungsfähigkeiten oder aber ohne

ausreichende Erfahrung und Kenntnis geeignet, es

sei denn unter Aufsicht oder Anleitung durch eine für

ihre Sicherheit verantwortliche Person. Kinder sind zu

beaufsichtigen, um zu verhindern, dass sie mit dem

Gerät spielen.  Verpackungsmaterial ist kein Spielzeug für Kinder.

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

 Stellen Sie das Gerät in einem trockenen, gut

belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

 Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie

Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

 Das Gerät sollte nicht überladen werden: Zur

Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

 Stellen Sie keine warmen Speisen in das Gerät, sie

würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

 Halten Sie die Dichtungen stets effizient und sauber,

damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).

Störungen und Abhilfe

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innenbeleuchtung schaltet nicht ein.

Die Kühlleistung des Kühlschranks und des Gefrierfachs ist zu gering.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

Der Motor läuft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Mögliche Ursachen / Abhilfe:

 Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest,

so dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

 Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.  Die Türen werden zu oft geöffnet.  Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.  Die Geräte-Betriebsraumtemperatur liegt unter 14°C.

 Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Das Kühlgut kommt mit der Rückwand in Berührung.

 Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.  Die Umgebungstemperatur ist sehr hoch.  Die Reifschicht ist stärker als 2-3 mm (siehe Wartung).

 Das Gerät wurde nicht eben aufgestellt (siehe Installation).  Das Gerät wurde zwischen Möbelteilen oder Gegenständen

aufgestellt, die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.

 Das Kühlmittel verursacht ein leises Geräusch auch wenn der

Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

An der Kühlzonen-Rückwand bildet sich Reif oder Wassertropfen.

Auf dem Boden des Kühlschranks steht Wasser.

 Es handelt es sich um die normale Funktionsweise des Produkts.

 Die Tauwasserablauföffnung ist verstopft (siehe Wartung).

Kundendienst

195083556.01

10/2011

 Prüfen Sie, ob die Störung selbst behoben werden kann (siehe Störungen und Abhilfe).  Sollte trotz aller Kontrollen das Gerät nicht funktionieren und der von Ihnen festgestellte Fehler weiter

bestehen bleiben, dann fordern Sie bitte den nächstgelegenen technischen Kundendienst an und teilen Sie dort zusammen mit Ihrer Fehlerbeschreibung folgende Daten mit:

Modell Modellnummer

Geben Sie bitte Folgendes an:

 die Art der Störung

Bevor Sie sich an den Kundendienst wenden:

 das Gerätemodell (Mod.)  die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich im Kühlraum unten links).

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

Beauftragen Sie auf keinen Fall einen nicht befugten Kundendienst und lassen Sie ausschließlich Original-Ersatzteile einbauen.

Manual de instrucciones

FRIGORÍFICO

Deutsch, 25

TFAA 1 G

GBI F

Français, 17Italiano, 1 English, 9

E PL

, 33

Polski, 41Espanol

Sumario

Instalación, 34

Colocación y conexión Reversibilidad de la apertura de las puertas

Descripción del aparato, 35

Vista en conjunto

Puesta en funcionamiento y uso, 36

Poner en marcha el aparato Regulación de la temperatura Uso óptimo del frigorífico Uso óptimo del congelador

Mantenimiento y cuidados, 37

Cortar la corriente eléctrica Limpiar el aparato Evitar la formación de moho y malos olores Descongelar el aparato Sustituir la bombilla

Precauciones y consejos, 38

Seguridad general Eliminación Ahorrar y respetar el medio ambiente

Anomalías y soluciones, 39

Asistencia, 40

Instalación

3

! Es importante conservar este manual para poder

consultarlo cuando sea necesario. En caso de venta, cesión o traslado, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las precauciones durante su uso

! Lea atentamente las instrucciones: contienen información importante sobre la instalación, sobre el uso y sobre la seguridad.

Colocación y conexión

Colocación

1. Coloque el aparato en un ambiente bien aireado y seco.

2. No obstruya las rejillas posteriores de ventilación: el compresor y el condensador emiten calor y requieren una buena aireación para funcionar bien y limitar el consumo eléctrico.

3. Deje una distancia mínima de 10 cm. entre la parte superior del aparato y los muebles situados encima y de 5 cm., como mínimo, entre los costados y los muebles o paredes laterales.

4. Mantenga el aparato lejos de fuentes de calor (por ej. la luz solar directa o una cocina eléctrica).

5. Para mantener una distancia óptima entre el producto y la pared posterior, coloque los distanciadores que se encuentran en la caja de instalación siguiendo las instrucciones presentes en la hoja correspondiente

Reversibilidad de la apertura de las puertas

Eliminación de la puerta

Colocación de la puerta

Nivelación

1. Instale el aparato sobre un piso plano y rígido.

2. Si el piso no fuera perfectamente horizontal, compense los desniveles atornillando o desatornillando las patas delanteras.

Conexión eléctrica

Después de su transporte, coloque el aparato verticalmente y espere 3 horas como mínimo antes de conectarlo a la red eléctrica. Antes de enchufarlo a la toma de corriente, controle que:

 la toma posea la conexión a tierra y que sea conforme a

la ley;

 el enchufe sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la placa de

características ubicada en la parte inferior izquierda del frigorífico (ej. 150 W);

 la tensión de alimentación esté comprendida entre los

valores indicados en la placa de características ubicada abajo a la izquierda (ej. 220-240V);

 la toma sea compatible con el enchufe del aparato.

Si no fuera así, solicite la sustitución del enchufe a un

técnico autorizado (ver Asistencia); no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones. ! El cable debe ser revisado periódicamente y sustituido

sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad en los casos en que no hayan sido respetadas estas normas.

Se encuentra solo en algunos modelos.

Descripción del aparato

Vista de conjunto

Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas.

Mando REGULACIÓN DE

LA TEMPERATURA

Compartimento

congelador

CONGELACIÓN y

CONSERVACIÓN

BANDEJAS

Transportador AGUA

de DESHIELO

Recipiente FRUTA y

VERDURA

Balconcito extraíble con HUEVERA

Balconcito extraíble

PORTAOBJETOS

Balconcito

SUSPENDIDO y VOLCABLE

Espacio para una

BOTELLA de 2 lITROS

Balconcito

BOTELLAS

PATAS de

regulación

 La cantidad y/o su ubicación pueden variar.

Se encuentra solo en algunos modelos.

Puesta en funcionamiento y uso

Poner en marcha el aparato

! Antes de poner en funcionamiento el aparato, siga las instrucciones sobre la instalación (ver Instalación). ! Antes de conectar el aparato limpie bien los compartimentos y los accesorios con agua tibia y bicarbonato.

1. Enchufe el aparato en la toma de corriente y verifique que se encienda la lámpara de iluminación interna.

2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hasta un valor medio. Después de algunas horas será posible introducir alimentos en el frigorífico.

Regulación de la temperatura

La temperatura interna del compartimento frigorífico se regula automáticamente en base a la posición del mando del termostato. 1 = menos frío 4 = más frío Se aconseja, en todo caso, poner una posición media. Para aumentar el espacio disponible y mejorar el aspecto estético, este aparato posee la parte refrigerante ubicada en el interior de la pared posterior del compartimento frigorífico. Durante el funcionamiento, dicha pared se presentará cubierta de escarcha o de gotitas de agua según si el compresor está en funcionamiento o en pausa. ¡No se preocupe por ello! El frigorífico está trabajando de forma normal. Si se coloca el mando de REGULACIÓN DE LA TEMPERATURA en valores altos, con grandes cantidades de alimentos y con una temperatura ambiente elevada, el aparato puede funcionar continuamente, produciendo una excesiva formación de escarcha y aumentando el consumo de electricidad. evítelo desplazando el mando hacia valores más bajos (se efectuará una descongelación automática). En los aparatos estáticos el aire circula de modo natural: el más frío tiende a descender porque es más pesado. He aquí como colocar los alimentos:

Alimento Ubicación en el refrigerador

Carne y pescado limpio

Quesos frescos

Alimentos cocidos En cualquier bandeja

Salchichón, pan, chocolate

Fruta y verdura

Huevos En el balconcito correspondiente Mantequilla y

margarina Botellas, bebidas, leche

Sobre los recipientes para fruta y verdura Sobre los recipientes para fruta y verdura

En cualquier bandeja

En los recipientes para fruta y verdura

En el balconcito correspondiente

BANDEJAS: enteras o tipo rejilla.

bandejas completamentes.

Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesario extraer las

Uso óptimo del frigorífico

 Para regular la temperatura utilice el mando de

REGULACIÓN DE LA TEMPERATURA (ver Descripción).

 Introduzca sólo alimentos fríos o apenas tibios,

nunca calientes (ver Precauciones y consejos).

 Recuerde que los alimentos cocidos no se

mantienen durante más tiempo que los crudos.

 No introduzca recipientes destapados con líquidos:

produciría un aumento de humedad con la consiguiente formación de condensación.

Uso óptimo del congelador

 No vuelva a congelar alimentos que están por

descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

 Los alimentos frescos por congelar no deben

colocarse en contacto con los ya congelados; se deben colocar sobre la rejilla del compartimento congelador, si es posible, en contacto con las paredes (laterales y posterior) donde la temperatura desciende por debajo de los 18ºC y garantiza una mayor velocidad de congelación.

 No coloque en el congelador botellas de vidrio que

contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

 La cantidad máxima diaria de alimentos a congelar

está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h).

! Evite abrir la puerta durante la congelación. ! Cuando se produzca una interrupción de corriente o

una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. ! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

Limpiar el aparato

 Las partes externas, las partes internas y las juntas

de goma se pueden limpiar con una esponja empapada en agua tibia y bicarbonato sódico o jabón neutro. No utilice disolventes, productos abrasivos, lejía o amoníaco.

 Los accesorios extraíbles se pueden colocar en

remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

 La parte posterior del aparato tiende a cubrirse de

polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media.

Evitar la formación de moho y malos olores

 El aparato está fabricado con materiales higiénicos

que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

 Si se debe apagar el aparato por un largo período,

limpie su interior y deje las puertas abiertas.

Descongelar el compartimento frigorífico

El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe

realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.

Descongelar el compartimento congelador

Si la capa de escarcha es superior a los 5 mm es necesario realizar una descongelación manual:

1. Coloque el mando de REGULACIÓN DE LA

TEMPERATURA en la posición 0 .

2. Envuelva los alimentos congelados en papel de

periódico y colóquelos en otro congelador o en un lugar fresco.

3. Deje la puerta abierta hasta que la escarcha se haya

derretido completamente; facilite la operación colocando en el compartimento congelador recipientes con agua tibia.

4. Limpie y seque con cuidado el compartimento

congelador antes de volver a encender el aparato.

5. Antes de introducir los alimentos en el compartimento

congelador, espere aproximadamente 2 horas para restablecer las condiciones ideales de conservación.

Sustituir la bombilla

Para sustituir la bombilla de iluminación del compartimento frigorífico, desenchufe el aparato. Siga las instrucciones que se dan a continuación.

Descongelar el aparato

! Respete las instrucciones que se dan a continuación. Para descongelar el aparato no utilice objetos cortantes o con punta porque podrían dañar irremediablemente el circuito refrigerante.

Acceda a la lámpara quitando la protección como se indica en la figura. Sustitúyala con otra bombilla con una potencia igual a la indicada en la protección (10 W).

Precauciones y consejos

! El aparato ha sido proyectado y fabricado en

conformidad con las normas internacionales sobre seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Este equipamiento es conforme con las siguientes Directivas Comunitarias:

- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;

-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) y sucesivas modificaciones;

- 2002/96/CE.

Seguridad general

 El aparato ha sido pensado para un uso de tipo no

profesional en el interior de una vivienda.

 El aparato debe ser utilizado para conservar y

congelar alimentos sólo por personas adultas y según las indicaciones contenidas en este manual.

 El aparato no se debe instalar al aire libre ni siquiera

si el lugar está protegido debido a que es muy peligroso dejarlo expuesto a la lluvia y tormentas.

 No toque el aparato estando descalzo o con las

manos o pies mojados o húmedos.

 No toque las piezas refrigerantes internas: podría

quemarse o herirse.

 No desenchufe el aparato tirando del cable sino

sujetando el enchufe.

 Es necesario desenchufar el aparato antes de realizar

operaciones de limpieza y de mantenimiento. No es suficiente llevar el mando para LA REGULACIÓN DE LA TEMPERATURA hasta la posición 0 (aparato apagado) para eliminar todo contacto eléctrico.

 En caso de avería, nunca acceda a los mecanismos

internos para intentar una reparación.

 En el interior de los compartimientos donde se

conservan alimentos congelados, no utilice utensilios cortantes o con punta ni aparatos eléctricos, que no sean los recomendados por el fabricante.

 No introduzca en su boca cubitos apenas extraídos del

congelador.

 Este aparato no puede ser utilizado por personas

(incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia, salvo que estén supervisadas o instruidas sobre el uso del aparato por una persona responsable de su seguridad. Los niños deberían ser controlados para garantizar que no jueguen con el aparato.

 Los embalajes no son juguetes para los niños.

Eliminación

 Eliminación del material de embalaje: respete las

normas locales, de esta manera los embalajes podrán ser reutilizados.

 En base a la Norma europea 2002/96/CE de Residuos

de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

 Instale el aparato en una ambiente fresco y bien

aireado, protéjalo de la exposición directa a los rayos solares y no lo coloque cerca de fuentes de calor.

 Para introducir o extraer los alimentos, abra las

puertas del aparato el menor tiempo posible. Cada apertura de las puertas produce un notable gasto de energía.

 No llene con demasiados alimentos el aparato:

para una buena conservación, el frío debe poder circular libremente. Si se impide la circulación, el compresor trabajará continuamente.

 No introduzca alimentos calientes: elevarían la

temperatura interior obligando al compresor a un mayor trabajo con un gran gasto de energía eléctrica.

 Descongele el aparato si se formara hielo (ver

Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío a los alimentos y hace que aumente el consumo de energía.

 Mantenga eficientes y limpias las juntas para que se

adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).

Anomalías y soluciones

Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.

Anomalías:

La lámpara de iluminación interna no se enciende.

El frigorífico y el congelador enfrían poco.

En el frigorífico los alimentos se congelan.

El motor funciona continuamente.

El aparato hace mucho ruido.

Posibles causas / Solución:

 El enchufe no está introducido en la toma de corriente o no está lo

suficiente como para hacer contacto o bien en la casa no hay corriente.

 Las puertas no cierran bien o las juntas están dañadas.  Las puertas se abren demasiado frecuentemente.  El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición

correcta.  El frigorífico o el congelador se han llenado excesivamente.  La temperatura ambiente de trabajo del producto es menor que 14ºC.

 El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición

correcta.  Los alimentos están en contacto con la pared posterior.

 La puerta no está bien cerrada o se abre continuamente.  La temperatura del ambiente externo es muy alta.  El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).

 El aparato no fue instalado en un lugar plano (ver Instalación).  El aparato ha sido instalado entre muebles u objetos que vibran y

producen ruidos.  El gas refrigerante interior produce un ligero ruido aún cuando el

compresor está detenido: no es un defecto, es normal.

En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua:

En el fondo del frigorífico hay agua.

 Se trata del funcionamiento normal del producto.

 El orificio de descarga del agua está obstruído (ver Mantenimiento).

Asistencia

195083556.01

10/2011

Antes de llamar al Servicio de Asistencia Técnica:

 Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).  Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-

se, chamar o Centro de Assistência Técnica mais próximo.

modelo

número de serie

Comunique:

 el tipo de anomalía  el modelo de la máquina (Mod.)  el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no originales.

Instrukcja obs³ugi

LODÓWKO

Deutsch, 25

TFAA 1 G

GBI F

Français, 17Italiano, 1 English, 9

E PL

, 33

Polski, 41Espanol

Spis treci

Instalowanie, 42

Ustawienie i pod³¹czenie Zmiana kierunku otwierania drzwi

Opis urz¹dzenia, 43

Widok ogólny

Uruchomienie i u¿ytkowanie, 44

W³¹czenie urz¹dzenia Regulacja temperatury Najlepszy sposób u¿ytkowania lodówki Najlepszy sposób u¿ytkowania zamra¿arki

Konserwacja i utrzymanie, 45

Od³¹czenie pr¹du elektrycznego Mycie urz¹dzenia Unikanie pleni i nieprzyjemnych zapachów Usuwanie oblodzenia w lodówko-zamra¿arce Wymiana ¿arówki

Zalecenia i rodki ostro¿noci, 46

Ogólne zasady bezpieczeñstwa Usuwanie odpadów Oszczêdnoæ i ochrona rodowiska

Anomalie i ich usuwanie, 47

Serwis, 48

Instalacja

3

! Nale¿y zachowaæ niniejsz¹ ksi¹¿eczkê instrukcji dla przysz³ych konsultacji. W razie sprzeda¿y, odsprzedania, czy przeniesienia urz¹dzenia w inne miejsce nale¿y upewniæ siê, by przekazane zosta³a ono razem z instrukcj¹, aby nowy w³aciciel zapoznaæ siê móg³ z dzia³aniem urz¹dzenia i z odnonymi informacjami.

! Nale¿y uwa¿nie przeczytaæ instrukcjê obs³ugi gdy¿ zawiera ona wa¿ne informacje dotycz¹ce instalacji oraz w³aciwego i bezpiecznego u¿ytkowania urz¹dzenia.

Ustawienie i pod³¹czenie

Ustawienie

1. Ustawiæ lodówko-zamra¿arkê w pomieszczeniu przewiewnym i nie wilgotnym.

2. Nie zas³aniaæ kratek wentylacyjnych: sprê¿arka i skraplacz wytwarzaj¹ ciep³o i wymagaj¹ dobrego przewiewu powietrza w celu w³aciwego funkcjonowania i oszczêdnoci energii elektrycznej.

3. Pomiêdzy górn¹ czêci¹ urz¹dzenia i ewentualnymi meblami pozostawiæ co najmniej 10 cm, a co najmniej 5 cm pomiêdzy ciankami bocznymi i meblami.

4. Lodówko-zamra¿arkê ustawiaæ daleko od róde³ ciep³a (promieni s³onecznych, kuchenki elektrycznej).

5. Aby utrzymaæ optyamln¹ odleg³oæ produktu od ciany mieszkania nale¿y zamontowaæ odpowiednie czêci odleg³ociowe, które znajduj¹ siê na wyposa¿eniu i wed³ug instrukcji.

Zmiana kierunku otwierania drzwi

Wypoziomowanie

1. Ustawiæ lodówko-zamra¿arkê na pod³odze p³askiej i sztywnej.

2. Jeli pod³oga nie jest idealnie pozioma, dokonaæ kompensacji poprzez dokrêcenie lub odkrêcenie przednich nó¿ek.

Pod³¹czenie do sieci elektrycznej

Po transporcie ustawiæ lodówko-zamra¿arkê w pozycji pionowej, a pod³¹czyæ do sieci elektrycznej dopiero po 3 godzinach. Przed w³o¿eniem wtyczki do gniazdka sprawdziæ, czy:

 gniazdko posiada odpowiednie uziemienie i zgadza siê z

obowi¹zuj¹cymi przepisami;

 wtyczka jest w stanie wytrzymaæ maksymalne obci¹¿enie

mocy lodówko-zamra¿arki, jaka jest wskazana na tabliczce znamionowej, znajduj¹cej siê po lewej stronie u do³u w komorze lodówki (na przyk³ad 150W);

 napiêcie zasilania musi zawieraæ siê w wartociach

podanych na tabliczce znamionowej, znajduj¹cej siê u do³u, po lewej stronie (na przyk³ad 220-240V);

 gniazdko musi byæ kompatybilne z wtyczk¹ urz¹dzenia.

W przeciwnym wypadku za¿¹daæ od autoryzowanego technika wymiany wtyczki (I> patrz Serwis); nie u¿ywaæ przed³u¿aczy lub rozga³êników.

! Tak ustawiæ lodówko-zamra¿arkê, aby przewód elektryczny i gniazdko pr¹du by³y ³atwo dostêpne.

! Kabla nie wolno zginaæ i uwa¿aæ, aby nie zosta³ zgnieciony. ! Przewód elektryczny musi byæ okresowo sprawdzany i

wymieniany jedynie przez autoryzowanych techników (patrz Serwis).

! W przypadku braku przestrzegania powy¿szych warunków producent zwolniony zostanie z wszelkiej odpowiedzialnoci.

Znajduje siê tylko w niektórych modelach.

Opis urz¹dzenia

Widok ogólny

Instrukcje dotycz¹ce u¿ytkowania s¹ takie same dla ró¿nych modeli, dlatego te¿ rysunki mog¹ przedstawiaæ inne szczegó³y ni¿ w zakupionym urz¹dzeniu. Opis bardziej skomplikowanych elementów znajduje siê na nastêpnych stronach.

Pokrêt³o do REGULACJI

TEMPERATURY

Komora

ZAMRAZANIE i

PRZECHOWYWANIE

PÓLKI

Odprowadzanie

wody rozmra¿ania



Wyjmowana pó³eczka z wk³adk¹ na JAJKA

Wyjmowalna pó³eczka

NA RO¯NE PRZEDMIOTY

Balkonik podwieszany i sk³adany

Schowek na butelkê do dwóch litrów



Szfladka OWOCE i

WARZYWA

NÓ¯KA

regulacyjna

 Zmienne ze wzglêdu na iloæ i/lub pozycjê.

Znajduje siê tylko w niektórych modelach.

Specjalna pó³ka na

BUTELKI

Uruchomienie i u¿ytkowanie

W³¹czenie lodówko-zamra¿arki

! Przed w³¹czeniem urz¹dzenia, nale¿y post¹piæ zgodnie z instrukcj¹ instalowania (patrz Instalowanie).

! Przed pod³¹czeniem urz¹dzenia do sieci dok³adnie wyczyciæ jego wnêki i akcesoria letni¹ wod¹ i sod¹ oczyszczon¹.

1. W³o¿yæ wtyczkê do gniazda i sprawdziæ, czy zawieci siê lampka wewn¹trz lodówki.

2. Przekrêciæ i ustawiæ pokrêt³o REGULACJA TEMPERATURY na poredniej wartoci. Dopiero po kilku godzinach mo¿na w³o¿yæ artyku³y spo¿ywcze do lodówki.

Regulacja temperatury

Temperatura wewn¹trz lodówki reguluje siê automatycznie w zale¿noci od pozycji pokrêt³a termostatu. 1 = mniej zimno 4 =bardziej zimno Zaleca siê, w ka¿dym razie, pozycjê redni¹. W celu zwiêkszenia miejsca do dyspozycji i ze wzglêdu na lepsz¹ estetykê, lodówko-zamra¿arka ma system ch³odz¹cy umieszczony wewn¹trz tylniej ciany lodówki. ciana ta, w trakcie funkcjonowania, pokrywa siê szronem lub sp³ywaj¹ po niej krople wody w zale¿noci od tego, czy kompresor pracuje, czy te¿ znajduje siê w stanie spoczynku. Nie przejmujcie siê tym! Lodówkozamra¿arka pracuje normalnie. Jeli ustawi siê pokrêt³o REGULACJA TEMPERATURY na wysokich wartociach, przy du¿ych ilociach artyku³ów spo¿ywczych oraz z wysok¹ temperatura otoczenia urz¹dzenie to bêdzie pracowa³o bez przerwy, bêdzie powodowa³o tworzenie siê szronu i nadmierne zu¿ycie energii elektrycznej: nale¿y wtedy przestawiæ pokrêt³o na ni¿sze wartoci (wykonane zostanie automatyczne usuwanie oblodzenia). W urz¹dzeniach statycznych powietrze kr¹¿y w sposób naturalny: Powietrze zimniejsze opada do do³u poniewa¿ jest ciê¿sze. Oto jak uk³adaæ artyku³y spo¿ywcze.

\ZQR ü

0L VRL

wyczyszczone ryby

ZLH \VHU

Ugotowane potrawy

.LHáEDV\FKOHE

puszkowany, czekolada

Owoce i warzywa jajka

0DVáRLPDUJDU\QD 1DZáD FLZHMSyáHF]FH

Butelki, napoje, mleko

5R]PLHV]F]HQLHZORGyZFH

Nad szufladkami na owoce i warzywa Nad szufladkami na owoce i warzywa

1DMDNLHMNROZLHNSyáFH

W szufladkach na owoce i warzywa

1DZáD FLZHMSyáHF]FH

PÓ£KI: pe³ne lub kratki.

znacznych wymiarach. Aby wyregulowaæ wysokoæ nie ma koniecznoci ca³kowitego wyjêcia pó³ki.

Mo¿na je wyci¹gn¹æ, a prowadnice s³u¿¹ do wyregulowania wysokoci ich umieszczenia (patrz rysunek) tak, aby umo¿liwiæ ustawienie na nich pojemników lub produktów ¿ywnociowych nawet o

Najlepszy sposób wykorzystania lodówki

 Do wyregulowania temperatury zastosowaæ pokrêt³o

do REGULACJI TEMPERATURY (patrz Opis).

 Wk³adaæ artyku³y spo¿ywcze jedynie zimne lub letnie,

ale nie ciep³e (patrz Uwagi i zalecenia).

 Pamiêtaæ nale¿y, ¿e ugotowane artyku³y spo¿ywcze

nie mog¹ byæ przechowywane d³u¿ej od surowych.

 Nie przechowywaæ p³ynów w otwartych pojemnikach:

zwiêksza³yby wilgotnoæ z konsekwencj¹ formowania siê skroplin.

Najlepszy sposób u¿ytkowania zamra¿arki

 Nie zamra¿aæ ponownie artyku³ów spo¿ywczych, które

s¹ ca³kowicie lub w czêci rozmro¿one; takie artyku³y nale¿y ugotowaæ lub zjeæ (w przeci¹gu do 24 godzin).

 wie¿e artyku³y, które maj¹ byæ zamro¿one, nie mog¹

stykaæ siê z ju¿ zamro¿onymi artyku³ami; nale¿y je u³o¿yæ na górnym poziomie przy ciankach (bocznych lub tylnich), gdzie temperatura jest ni¿sza od -18°C i zapewnia szybkie zamra¿anie.

 Nie wk³adaæ do zamra¿arki szklanych butelek z

p³ynami zamkniêtych hermetycznie lub korkiem poniewa¿ mog¹ popêkaæ.

 Maksymalna iloæ artyku³ów spo¿ywczych jakie mog¹

byæ zamro¿one w danym dniu wskazana jest na tabliczce znamionowej, znajduj¹cej siê we wnêce lodówki u do³u po lewej stronie (przyk³ad: kg/24godz 4).

! Podczas fazy zamra¿ania nie otwieraæ drzwi. ! W przypadku przerwy w dop³ywie pr¹du lub w

przypadku usterki, nie otwieraæ drzwi zamra¿arki: w ten sposób w ci¹gu do 9-14 godzin artyku³y zamro¿one i mro¿onki nie ulegn¹ zniszczeniu. ! Jeli przez d³u¿szy czas temperatura otoczenia jest ni¿sza ni¿ 14°C, zamra¿arka mo¿e mieæ trudnoci z osi¹gniêciem i utrzymaniem temperatur niezbêdnych do przechowywania w niej pokarmów przez d³u¿szy czas. Z tego powodu okres przechowywania pokarmów w zamra¿arce mo¿e byæ krótszy.

Konserwacja i utrzymanie

Od³¹czenie pr¹du elektrycznego

Podczas czyszczenia i konserwacji nale¿y od³¹czyæ urz¹dzenie od sieci elektrycznej poprzez wyci¹gniêcie wtyczki z gniazda: Nie wystarczy ustawiæ pokrêt³o do regulacji temperatury na pozycji 0 (urz¹dzenie wy³¹czone), aby wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

Mycie urz¹dzenia

 Czêci zewnêtrzne, czêci wewnêtrzne i gumowe

uszczelki myæ g¹bki zmoczon¹ letni¹ wod¹ i sod¹ oczyszczan¹ lub neutralnym myd³em. Nie u¿ywaæ rozpuszczalników, rodków ¿r¹cych, wybielaczy lub amoniaku.

 Czêci, które mo¿na wyj¹æ, mog¹ byæ myte w ciep³ej

wodzie z myd³em lub p³ynem do mycia talerzy. Ostro¿nie wyp³ukaæ i dok³adnie wysuszyæ.

 Ty³ urz¹dzenia pokrywa siê kurzem, który mo¿e byæ

usuniêty delikatnie odkurzaczem ustawionym na redni¹ moc, stosuj¹c do tego celu d³ugi przewód giêtki z koñcówk¹ w formie dziobu i po od³¹czeniu lodówko- zamra¿arki od pr¹du.

Unikanie pleni i nieprzyjemnych zapachów

 Urz¹dzenie zosta³o zbudowane z higienicznych

surowców, które nie wytwarzaj¹ zapachów. Aby utrzymaæ t¹ w³aciwoæ, potrawy musz¹ byæ zawsze zabezpieczone i dobrze zamkniête. W ten sposób unika siê tak¿e tworzenia plam.

Usuwanie oblodzenia z lodówki

Lodówka jest wyposa¿ona w funkcjê automatycznego usuwania oblodzenia: woda odprowadzana jest za lodówkê za pomoc¹ odpowiedniego otworu (patrz rysunek), gdzie ciep³o wytworzone przez sprê¿arkê powoduje jej odparowanie. Jedyn¹

czynnoci¹ jak¹ nale¿y wykonaæ co jaki czas, to wyczyszczenie otworu odp³ywowego tak, aby woda mog³a swobodnie wyciekaæ.

Usuwanie oblodzenia z zamra¿arki

Jeli warstwa oblodzenia jest grubsza od 5 mm nale¿y usun¹æ oblodzenie z zamra¿arki rêcznie:

1. Ustawiæ pokrêt³o REGULACJI TEMPERATURY na

pozycjê 0 .

2. Owin¹æ mro¿onki i zamro¿on¹ ¿ywnoæ w papier i

od³o¿yæ w ch³odne miejsce.

3. Pozostawiæ otwarte drzwi a¿ do momentu, kiedy

oblodzenie rozpuci siê ca³kowicie; mo¿na u³atwiæ sobie pracê poprzez umieszczenie w zamra¿arce pojemników z letni¹ wod¹.

4. Przed w³¹czeniem lodówko-zamra¿ki wyczyciæ i

wysuszyæ dok³adnie komorê zamra¿arki.

5. Przed w³oeniem produktu ¿ywnociowego do

zamra¿arki zaczekaæ co najmniej 2 godziny do mpmentu przywrócenia optymalnych warunków przechowywania.

 W przypadku, gdy urz¹dzenie zostanie wy³¹czone na

d³u¿szy czas nale¿y go umyæ, a drzwi pozostawiæ otwarte.

Usuwanie oblodzenia w lodówkozamra¿arce

! Dostosowaæ siê do poni¿szych instrukcji. Do rozmra¿ania urz¹dzenia nie u¿ywaæ ostrych im spiczastych przedmiotów, gdy¿ mog³yby one bezpowrotnie uszkodziæ system ch³odniczy.

Wymiana ¿arówki

Aby wymieniæ ¿arówkê lodówki, nale¿y najpierw wyci¹gn¹æ wtyczkê z gniazdka pr¹du. Postêpowaæ zgodnie z instrukcjami podanymi poni¿ej.

Odmontowaæ

zabezpieczenie, aby dojæ

do ¿arówki i tak jak

wskazano na rysunku.

Wymieniæ na ¿arówkê o

mocy takiej, jaka jest

wskazana na

zabezpieczeniu (10 W ).

Zalecenia i rodki ostro¿noci

! Urz¹dzenie zosta³o zaprojektowane i wyprodukowane

zgodnie z miêdzynarodowymi przepisami bezpieczeñstwa. Maj¹c na wzglêdzie Wasze bezpieczeñstwo podajemy Wam poni¿sze zalecenia, które nale¿y uwa¿nie przeczytaæ.

Niniejsze urz¹dzenie zosta³o wyprodukowane zgodnie z nastêpuj¹cymi przepisami EWG:

-73/23/CEE z dn. 19/02/73 (o Niskim Napiêciu) wraz z kolejnymi zmianami;

- 89/336/CEE z 03/05/89 (o Zgodnoci Elektromagnetycznej) wraz z kolejnymi zmianami

- 2002/96/CE.

Ogólne zasady bezpieczeñstwa

 Niniejsze urz¹dzenie przeznaczone jest do zastosowañ

domowych oraz nieprofesjonalnych.

 Urz¹dzenie jest przeznaczone do przechowywania i

zamra¿ania ¿ywnoci, mo¿e byæ obs³ugiwane jedynie przez osoby doros³e oraz wed³ug instrukcji podanych w niniejszej ksi¹¿eczce.

 Nie nale¿y instalowaæ urz¹dzenia poza domem, nawet

jeli miejsce to jest chronione daszkiem, gdy¿ wystawienie urz¹dzenia na dzia³anie deszczu i burz jest bardzo niebezpieczne.

 Nie dotykaæ urz¹dzenia, stoj¹c przy nim boso lub maj¹c

rêce czy stopy mokre lub wilgotne.

 Nie dotykaæ wewnêtrznych czêci ch³odz¹cych: istnieje

mo¿liwoæ poparzenia lub zranienia.

 Nie wyjmowaæ wtyczki z gniazdka, ci¹gn¹c za kabel,

lecz trzymaj¹c za wtyczkê.

 Przed przyst¹pieniem do operacji czyszczenia lub

konserwacji wyj¹æ wtyczkê z gniazdka. Nie wystarczy ustawiæ pokrêt³o do REGULACJI TEMPERATURY na pozycjê 0 (urz¹dzenie wy³¹czone), aby wyeliminowaæ ka¿dy kontakt z energi¹ elektryczn¹.

 W razie usterek nie nale¿y w ¿adnym wypadku

próbowaæ dostaæ siê do wewnêtrznych czêci urz¹dzenia, próbuj¹c samemu je naprawiaæ.

 Nie u¿ywaæ w sektorach lodówki/zamra¿arki przeznaczonych

do przechowywania zamro¿onej ¿ywnoci, ostrych i spiczastych narzêdzi oraz urz¹dzeñ elektrycznych, które nie s¹ dozwolone przez producenta.

 Nie wk³adaæ do jamy ustnej kubków lodowych dopiero co

wyjêtych z zamra¿arki.

 Urz¹dzenie to nie jest przystosowane do obs³ugi przez osoby

(w tym dzieci) o ograniczonych mo¿liwociach fizycznych, zmys³owych b¹d umys³owych lub przez osoby nie posiadaj¹ce odpowiedniego dowiadczenia i wiedzy, chyba, ¿e znajduj¹ siê one pod kontrol¹ osób odpowiedzialnych za ich bezpieczeñstwo i zosta³y przez te osoby przeszkolone w kwestiach dotycz¹cych obs³ugi urz¹dzenia. Dzieci powinny znajdowaæ siê pod kontrol¹, aby mo¿na by³o mieæ pewnoæ, ¿e nie bawi¹ siê one urz¹dzeniem.

 Czêci opakowania nie nadaj¹ siê do zabawy dla dzieci!

Usuwanie odpadów

 Pozbycie siê materia³ów opakowania: stosowaæ siê do

lokalnych przepisów; w ten sposób opakowanie bêdzie mog³o zostaæ ponownie wykorzystane.

 Europejska Dyrektywa 2002/96/EC dotycz¹ca

Zu¿ytych Elektrycznych i Elektronicznych Urz¹dzeñ (WEEE) zak³ada zakaz pozbywania siê starych urz¹dzeñ domowego u¿ytku jako nieposortowanych mieci komunalnych. Zu¿yte urz¹dzenia musz¹ byæ

;

osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materia³ów. Pozwala to ograniczyæ zanieczyszczenie rodowiska i pozytywnie wp³ywa na ludzkie zdrowie. Przekrelony symbol kosza umieszczony na produkcie przypomina klientowi o obowi¹zku specjalnego sortowania. Konsumenci powinni kontaktowaæ siê z w³adzami lokalnymi lub sprzedawc¹ w celu uzyskania informacji dotycz¹cych postêpowania z ich zu¿ytymi urz¹dzeniami gospodarstwa domowego.

Oszczêdnoæ i ochrona rodowiska

 Zainstalowaæ urz¹dzenie w pomieszczeniu ch³odnym i

przewiewnym, zabezpieczyæ przed bezporednim wp³ywem promieni s³onecznych daleko od róde³ ciep³a.

 Podczas wk³adania lub wyjmowania produktów drzwi

otwieraæ na jak najkrótszy okres czasu. Ka¿de otwarcie drzwi powoduje znaczn¹ stratê energii.

 Nie wk³adaæ do lodówko-zamra¿arki zbyt du¿o

¿ywnoci: dla dobrej konserwacji zimne powietrze musi kr¹¿yæ bez przeszkód. Jeli cyrkulacja zostanie utrudniona lub uniemo¿liwiona, to sprê¿arka bêdzie pracowaæ w ci¹g³ym rytmie.

 Nie wk³adaæ ciep³ej ¿ywnoci: podnios³aby siê

temperatura wewnêtrzna, zmuszaj¹c sprê¿arkê do wysilonej pracy i z du¿¹ strat¹ energii elektrycznej.

 Usun¹æ oblodzenie z lodówki (patrz Konserwacja);

du¿a warstwa lodu utrudnia dojcie zimna do artyku³ów spo¿ywczych i zwiêksza zu¿ycie energii.

 Uszczelki maj¹ byæ zawsze czyste i w dobrym stanie i

takie, aby dok³adnie przylega³y do drzwi i aby hamowa³y ucieczkê zimna (patrz Konserwacja).

Anomalie i rodki zaradcze

W przypadku, gdy lodówko-zamra¿arka nie bêdzie dzia³a³a. Zanim wezwie siê Serwis Techniczny (patrz Serwis) nale¿y sprawdziæ, czy nie mo¿na rozwi¹zaæ problem samemu i pomagaj¹c sobie poni¿szymi wskazówkami.

Nieprawid³owoci w dzia³aniu:

Lampka wewn¹trz urz¹dzenia nie zapala siê.

Lodówka i zamra¿arka s³abo ch³odz¹.

Potrawy w lodówce zamra¿aj¹ siê.

Silnik pracuje bez przerwy.

Mo¿liwe przyczyny/Porady:

 Wtyczka nie jest wsadzona do gniazdka z pr¹dem, albo jest w³o¿ona

niewystarczaj¹co, tak, ¿e niema styku, albo w sieci domowej nie ma pr¹du.

 Drzwi nie zamykaj¹ siê prawid³owo lub uszczelki s¹ zniszczone.  Drzwi za czêsto s¹ otwierane.  Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;  Lodówka lub zamra¿arka s¹ przepe³nione.  Temperatura rodowiskowa obróbki produktu jest ni¿sza od 14°C.

 Pokrêt³o do REGULACJI TEMPERATURY nie jest ustawione na

prawid³owej pozycji;  ¯ywnoæ styka siê z tyln¹ ciank¹.

 Drzwi nie s¹ prawid³owo zamkniête lub s¹ ci¹gle otwierane.  Zbyt wysoka temperatura pomieszczenia.  Gruboæ szronu przekracza 2-3 mm.(patrz Konserwacja).

Urz¹dzenie pracuje bardzo g³ono.

Na tylnej ciance komory komory lodówki tworzy siê szron lub skroliny wody

Na dnie lodówki zbiera siê woda.

 Urz¹dzenie nie zosta³o zainstalowane w poziomie (brak wypoziomowania)

(patrz Instalowanie).  Urz¹dzenie zosta³o zainstalowane pomiêdzy meblami lub przedmiotami,

które drgaj¹ i wytwarzaj¹ ha³as.  Gaz ch³odz¹cy, znajduj¹cy siê wewn¹trz powoduje lekki ha³as równie¿,

kiedy sprê¿arka nie pracuje: to nie usterka lecz stan normalny.

 Jest to normalne funkcjonowanie systemu.

 Otwór do ujcia wody jest zatkany (patrz Konserwacja).

Serwis Techniczny

195083556.01

10/2011

Przed zwróceniem siê do Serwisu Technicznego:

 Sprawdziæ, czy anomalia nie mo¿e byæ usuniêta samodzielnie (patrz Anomalie i ich usuwanie).  Jeli, pomimo wszystkich kontroli, urz¹dzenie nie dzia³a a usterka nie zosta³a wykryta i dalej wystêpuje,

wezwijcie najbli¿szy serwis Techniczny.

model numer seryjny

Nale¿y podaæ:

 rodzaj anomalii  model urz¹dzenia (Mod.);  numer seryjny (S/N); Te dane znajduj¹ siê na tabliczce znamionowej, znajduj¹cej siê w komorze lodówki u do³u po lewej stronie.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w

Class Clase

Classe

Zwracajcie siê wy³¹cznie do upowa¿nionego Serwisu Technicznego i domagajcie siê zainstalowania wy³¹cznie oryginalnych czêci zamiennych:

Indesit TFAA1G User Manual [de, es, fr, it, en, pl]

Specifications and Main Features

Frequently Asked Questions

User Manual
