Распаковка и выравнивание
Подключение к водопроводной и электрической сети
Первый цикл стирки
Технические данные
Описание стиральной машины, 4-5
Консоль управления
Дисплей
Цикл стирки, 6
Программы и дополнительные функции, 7
Таблица программ
Дополнительные функции мойки
Стиральные порошки и белье, 8
Ячейка для стирального порошка
Подготовка белья
Специальные программы
CIS
Предосторожности и рекомендации, 9
Общие требования по безопасности
Утилизация
Техническое обслуживание и уход, 10
Отключение воды и электрического тока
Порядок чистки стиральной машины
Чистка ячейки для стирального порошка
Уход за люком и барабаном
Порядок чистки насоса
Проверка шланга подачи воды
Неисправности и методы их устранения, 11
Сервисное обслуживание, 12
1
Установка
A
CIS
! Сохраните данное руководство. Оно должно быть в
комплекте со стиральной машиной в случае продажи,
передачи оборудования или при переезде на новую
квартиру, чтобы новый владелец оборудования мог
ознакомиться с правилами его функционирования и
обслуживания.
! Внимательно прочитайте руководство: в нем
содержатся важные сведения по установке и
безопасной эксплуатации стиральной машины.

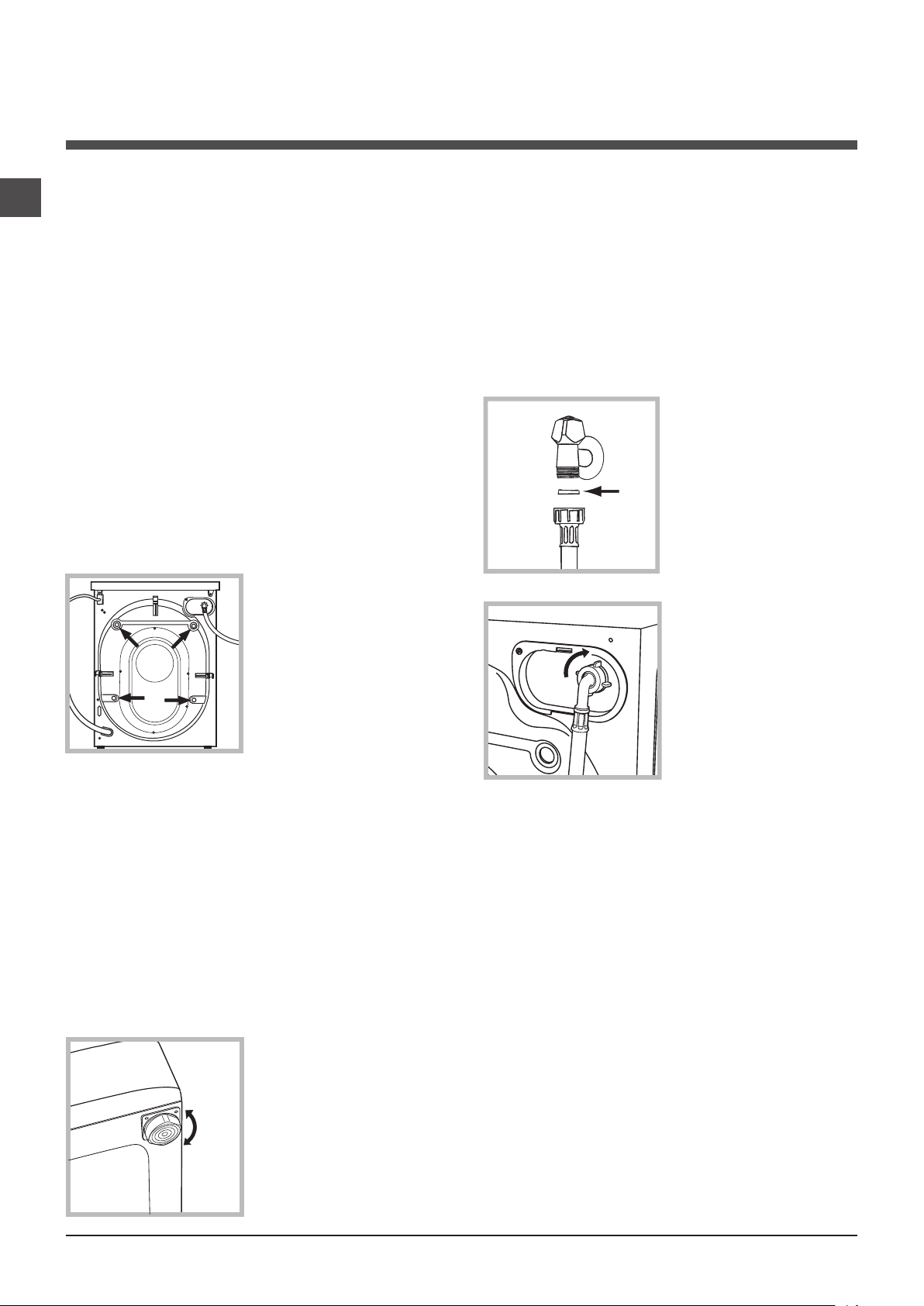

Распаковка и выравнивание
Распаковка
1. Распакуйте стиральную машину.
2. Убедитесь, что оборудование не было повреждено
во время транспортировки. При обнаружении
повреждений – не подключайте машину –
свяжитесь с поставщиком немедленно.
3. Удалите четыре
транспортировочных
винта и резиновые
пробки с прокладками,
расположенные в задней
части стиральной
машины (см. рис.).
После установки машины на место проверьте по уровню
горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.
Правильное выравнивание оборудования поможет
избежать шума, вибраций и смещений во время работы
машины.
Если стиральная машина стоит на полу, покрытом
ковром, убедитесь, что ее основание возвышается
над ковром. В противном случае вентиляция будет
затруднена или вовсе невозможна.
Подключение к водопроводной и
электрической сети
Подсоединение заливного шланга
1. Вставьте прокладку А в
конец заливного шланга
и наверните его на вывод
водопровода холодной
воды с резьбовым
отверстием 3/4 дюйма
(см. рис.).
Перед подсоединением
откройте водопроводный
кран и дайте стечь
грязной воде.
5. Сохраняйте все детали: они Вам понадобятся
при последующей транспортировке стиральной
машины.
! Не разрешайте детям играть с упаковочными
материалами.
Выравнивание
1. Установите стиральную машину на ровном и
прочном полу, так чтобы она не касалась стен,
мебели и прочих предметов.
2. После установки
машины на место
отрегулируйте ее
устойчивое положение
путем вращения
передних ножек (см. рис.). Для этого сначала
ослабьте контргайку,
после завершения
регулировки контргайку
затяните.
2. Подсоедините
заливной шланг к
стиральной машине,
навинтив его на
водоприемник,
расположенный в задней
верхней части справа
(см. рис.).
3. Убедитесь, что шланг не перекручен и не пережат.
! Давление воды должно быть в пределах значений,
указанных в таблице Технических характеристик
(см. с. 3).
! Если длина водопроводного шланга окажется
недостаточной, обратитесь в Авторизованный
cервисный центр.
! Никогда не используйте шланги, бывшие в
употреблении.
2

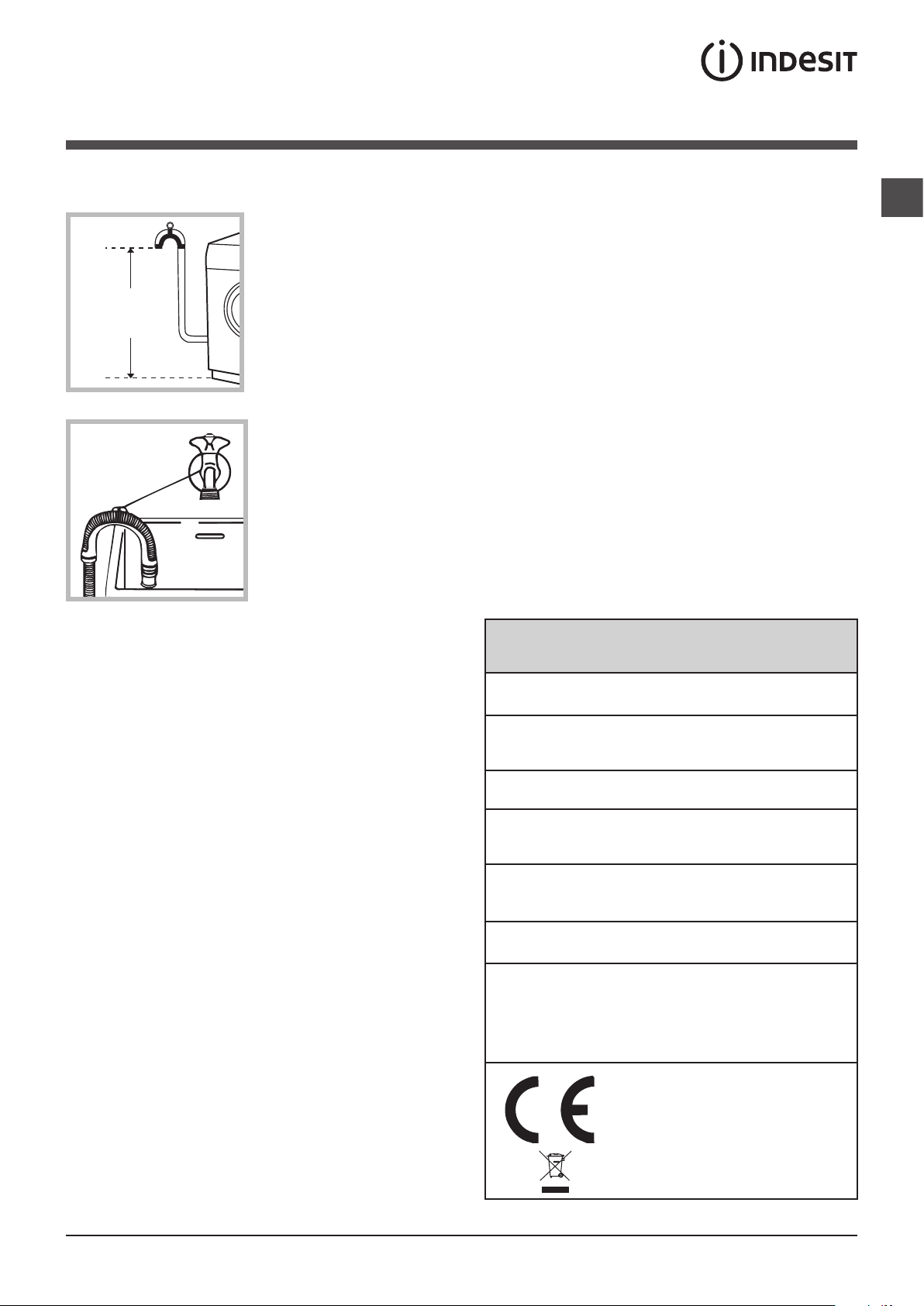

Присоединение сливного шланга
65 - 100 cm
минимальное давление 0,05 МПа (0,5 бар)
Подсоедините сливной
шланг, не сгибая его, к
сливному трубопроводу
или к настенному сливу,
расположенному на
высоте 65 – 100 см от
пола.
или поместите конец
шланга в раковину или
в ванну, прикрепив
прилагающуюся
направляющую к крану
(см. схему). Свободный
конец сливного шланга
не должен быть
погружен в воду.
! Не рекомендуется использовать удлинительные
шланги. При необходимости удлинение должно иметь
такой же диаметр, что и оригинальный шланг, и его
длина не должна превышать 150 см.
Электрическое подключение
Перед подсоединением штепсельной вилки изделия к
сетевой розетке необходимо проверить следующее:
• сетевая розетка должна быть заземлена и
соответствовать нормативам;
• сетевая розетка должна быть расчитана на
максимальную мощность стиральной машины,
указанную в таблице Технические данные (см.
таблицу сбоку);
• напряжение электропитания должно
соответствовать значениям, указанным в таблице
Технические данные (см. таблицу сбоку);
• сетевая розетка должна быть совместимой со
штепсельной вилкой стиральной машины. В
противном случае необходимо заменить сетевую
розетку или штепсельную вилку.
! Запрещается устанавливать стиральную машину на
улице, даже под навесом, так как является опасным
подвергать ее воздействию дождя и грозы.
! Стиральная машина должна быть расположена
таким образом, чтобы доступ к сетевой розетке
оставался свободным.
! Не используйте удлинители и тройники.
! Сетевой кабель изделия не должен быть согнут или
сжат.
! Замена сетевого кабеля может осуществляться
только уполномоченными техниками.
Внимание! Компания-производитель снимает с себя
всякую ответственность в случае несоблюдения
вышеописанных правил.
Первый цикл стирки
По завершении установки, перед началом
эксплуатации необходимо произвести один цикл
стирки со стиральным веществом, но без белья, по
программе 2.
Технические данные
МодельPWE 7104 W
Страна-
изготовитель
Габаритные
размеры
Вместимостьот 1 до 7 кг
Номинальное
значение
напряжения
электропитания
или диапазон
напряжения
Условное
обозначение рода
электрического тока
или номинальная
частота
переменного тока
Класс зашиты
от поражения
электрическим
током
Водопроводное
подсоединение
Скорость отжимадо 1000 оборотов в минуту
Программы
управления в
соответствии с
Директивой
EN 60456
Дату производства
данной техники
можно получить из
серийного номера,
расположенного
под штрих-кодом
(S/N XXXXXXXXX),
следующим
образом
Степень защиты от попадания твердых частиц и влаги,
обеспечиваемая защитной оболочкой, за исключением
низковольтного оборудования, не имеющего защиты от влаги: IPX04
Класс
энергопотребления
Россия
ширина 59,5 см.
высота 85 см.
глубина 55 см.
220-240 V ~
50 Hz
Класс защиты I
максимальное давление 1 МПа (10 бар)
емкость барабана 52 литра
программа 2; температура 60°C;
загрузка 7 кг белья.
Данное изделие соответствует
следующим Директивам Европейского
Сообщества:
- 2004/108/СЕ (Электромагнитная
совместимость);
- 2006/95/CE (Низкое напряжение)
- 2002/96/CE
- 1-ая цифра в S/N соответствует
последней цифре года,
- 2-ая и 3-я цифры в S/N порядковому номеру месяца года,
- 4-ая и 5-ая цифры в S/N - день
A
CIS
3
Описание стиральной машины
CIS
Консоль управления
Кнопка ВКЛ/ВЫКЛ
Ячейка для стирального вещества
Кнопка
ТЕМПЕРАТУРА
РУКОЯТКА
ВЫБОРА
ПРОГРАММ
ДИСПЛЕЙ
Кнопка ОТЖИМ
Кнопка ТАЙМЕР
ОТСРОЧКИ
Кнопки с индикаторами
ФУНКЦИИ
Индикатор ЛЮК
ЗАБЛОКИРОВАН
Кнопка с индикатором
ПУСК/ПАУЗА
Ячейки для стирального вещества: для загрузки
стиральных веществ и добавок (см. “Стиральные вещества и типы белья”).
Кнопка
для включения или выключения машины. Индикатор
ПУСК/ПАУЗА, редко мигающий синим цветом,
означает, что машина включена. Для выключения
стиральной машины в процессе стирки необходимо
держать нажатой кнопку, примерно 3 секунды.
Короткое или случайное нажатие не приведет к
отключению машины.
В случае выключения машины в процессе стирки
текущий цикл отменяется.
РУКОЯТКА ВЫБОРА ПРОГРАММ: служат для
выбора нужной программы (см. “Таблица программ”).
Кнопки и индикаторы ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ: служат для выбора имеющихся
дополнительных функций. Индикатор,
соответствующий выбранной функции , останется
включенным.
Кнопка ОТЖИМ
сокращения скорости или полного исключения
отжима – значение показывается на дисплее.
Кнопка ТЕМПЕРАТУРА
сокращения температуры или полного исключения
нагрева – значение показывается на дисплее.
ВКЛ/ВЫКЛ
: быстро нажмите эту кнопку
: нажмите эту кнопку для
: нажмите эту кнопку для
Кнопка ТАЙМЕР ОТСРОЧКИ
для программирования задержки запуска выбранной
программы; время задержки показывается на
дисплее.
Кнопка и индикатор ПУСК/ПАУЗА
индикатор редко мигает, нажмите кнопку для запуска
цикла стирки. После пуска цикла индикатор перестает
мигать. Для прерывания стирки вновь нажмите эту
кнопку; индикатор замигает оранжевым цветом.
Если символ
(ожидайте приблиз. 3 минуты). Для возобновления
стирки с момента, когда она была прервана, вновь
нажмите эту кнопку.
Индикатор ЛЮК ЗАБЛОКИРОВАН
Включенный символ означает, что люк заблокирован.
Во избежание повреждений, перед тем как открыть
люк, необходимо дождаться, пока погаснет этот
символ (ожидайте приблиз. 3 минуты).
Если требуется открыть люк после запуска цикла,
нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор
ЛЮК ЗАБЛОКИРОВАН
Режим ожидания
Настоящая стиральная машина отвечает требованиям
новых нормативов по экономии электроэнергии,
укомплектована системой автоматического отключения
(режим сохранения энергии), включающейся через 30
минут простоя машины. Нажмите один раз кнопку
ВКЛ/ВЫКЛ и подождите, пока машина вновь
включится.
не горит, можно открыть люк машины
, можно открыть люк.
: нажмите эту кнопку
: когда синий
4
Дисплей
CIS
B
A
C
Дисплей служит для программирования машины и предоставляет пользователю множество сведений.
В секторе A показывается продолжительность различных имеющихся программ и, после запуска цикла, время,
остающееся до завершения программы. Если был задан ТАЙМЕР ОТСРОЧКИ, на дисплее показывается время,
остающееся до запуска выбранной программы.
Кроме того при нажатии соответствующей кнопки на дисплее показываются максимальные значения скорости
отжима и температуры, которые машина может достичь в зависимости от заданной программы, или последние
заданные значения, если они совместимы с выбранной программой.
В процессе обработки данных машиной в зависимости от программы и от выбранного уровня
“песочные часы”. Максимум через 10 минут после запуска символ “песочные часы” перестает мигать и горит
стабильно, показывая окончательное остаточное время. Символ “песочные часы” погаснет примерно через 1
минуту после визуализации окончательного остаточного времения.
В секторе B показываются фазы стирки выбранной программы стирки и, после запуска программы, текущую фазу
программы:
Стирка
Полоскание
Отжим
Слив
В секторе C показываются слева направо символы “температура”, “отжим” и “таймер отсрочки”.
Полоски “температуры”
выбранной программы.
Полоски “отжима”
программы.
Включенный символ “ТАЙМЕР ОТСРОЧКИ”
отсрочки”.
показывают максимальный температурный уровень, который может быть задан для
показывают максимальную скорость отжима, которая может быть задана для выбранной
означает, что на дисплее показано заданнное значение “таймер
мигает символ
5
Порядок выполнения цикла стирки
CIS
1. ПОРЯДОК ВКЛЮЧЕНИЯ МАШИНЫ. Нажмите
кнопку
синим цветом.
2. ЗАГРУЗКА БЕЛЬЯ. Откройте люк машины.
Загрузите в барабан белье, не превышая
максимальный допустимый вес, указанный в
таблице программ на следующей странице.
3. ДОЗИРОВКА СТИРАЛЬНОГО ВЕЩЕСТВА
Выньте дозатор и поместите стиральное вещество
в специальные ячейки, как описано в разделе
“Стиральные вещества и типы белья”.
4. ЗАКРОЙТЕ ЛЮК.
5. ВЫБОР ПРОГРАММЫ. При помощи рукоятки
выбора ПРОГРАММ выберите нужную программу;
в данной программе задана температура и
скорость отжима, которые можно изменить. На
дисплее показывается продолжительность данного
цикла.
6. ПЕРСОНАЛИЗИРОВАННЫЕ ЦИКЛЫ СТИРКИ.
Нажмите соответствующие кнопки:
отжима. Машина автоматически показывает на
дисплее максимальные температуру и скорость
отжима, предусмотренные для выбранной
программы, или последние выбранные значения,
если они совместимы с выбранной программой.
При помощи кнопки
уменьшить температуру вплоть до стирки в
холодной воде “OFF”. При помощи кнопки
можно постепенно уменьшить скорость отжима
вплоть до его исключения “OFF”. При еще одном
нажатии этих кнопок вернутся максимальные
допустимые значения.
Программирование таймера отсрочки
Для программирования пуска выбранной
программы с задержкой нажмите соответствующую
кнопку вплоть до получения нужного времени
задержки. Когда данная дополнительная функция
активирована, на дисплее загорается символ
. Для отмены запуска с задержкой нажмите кнопку
несколько раз до тех пор, пока на дисплее не
появится “OFF”.
; индикатор ПУСК/ПАУЗА редко мигает
Измените температуру и/или скорость
можно постепенно
функцией, индикатор соответствующий первой
активированной функции функции замигает,
и будет активирована только вторая функция,
индикатор активированнойфункциизагорится .
Примечание: если активирована дополнительная
функция
функция не может быть активирована.
, никакая другая дополнительная
! Дополнительные функции могут изменить
рекомендуемую загрузку машины и/или
продолжительность цикла.
7. ЗАПУСК ПРОГРАММЫ Нажмите кнопку ПУСК/
ПАУЗА. Соответствующий индикатор загорится
синим светом, и люк заблокируется (символ ЛЮК
ЗАБЛОКИРОВАН
программы в процессе выполнения цикла
переключите машину в режим паузы при помощи
кнопки ПУСК/ПАУЗА (индикатор ПУСК/ПАУЗА
редко мигает оранжевым цветом). Затем выберите
новый цикл и вновь нажмите кнопку ПУСК/ПАУЗА.
Если требуется открыть люк после пуска цикла,
нажмите кнопку ПУСК/ПАУЗА. Когда погаснет
индикатор ЛЮК ЗАБЛОКИРОВАН
открыть люк (ожидайте приблиз. 3 минуты). Вновь
нажмите кнопку ПУСК/ПАУЗА для возобновления
программы с момента, в который она была
прервана.
8. ЗАВЕРШЕНИЕ ПРОГРАММЫ. Показывается
сообщением “на дисплее “END”. После того, как
погаснет символ ЛЮК ЗАБЛОКИРОВАН
будет открыть люк (ожидайте приблиз. 3 минуты).
Откройте люк, выгрузите белье и выключите
машину.
загорится). Для изменения
, можно
, можно
! Если требуется отменить текущий цикл стирки,
держите нажатой кнопку
прервется, и машина выключится.
Быстрая 30’: Для быстрого освежения малогрязного белья
9
(не для шерсти, шелка и изделия ручной стирки).
Специальные
10 Шерсть: шерсть, кашемир и т.д.11 Шелк: изделия из шелка, вискозы и нижнее белье.
12 Спортивная обувь
13
Дополнительные
Полоскание
Отжим
Слив без отжима
Продол жительн ость цикла, показа нная на дисплее или указанная в инструкциях являет ся рассчетом, сделанн ым на основа нии стандартных условий . Фактическ ая
продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество
моющего средства, количество и тип загруженного белья, балансировка белья, выбранные дополнительные функции.
Для всех институтов тестирования:
1) Программы управления в соответствии с Директивой EN 60456: задайте программу 2 с температурой 60°C.
2) Длинная программа для х/б белья: задайте программу 2 с температурой 40°C.
3) Короткая программа для х/б белья: задайте программу 4 с температурой 40°C.
Макс.
темп. (°C)
90°1000
90°1000-
60°1000-
40°1000-
60°1000-
40°1000-
60°800-
40°800-
40°800-
40°600-
холодная
вода
40°600-
30°0-
30°600-
30°400-
-1000--
-1000----7
-0----7
Дополнительные функции стирки
Макс.
скорость
(оборотов
в минуту)
800-
ПУСК/ПАУЗА мигают (первый синим, второй оранжевым цветом.
Стиральные вещества и добавки
Предв-
арительная
мойка
Отбели-
Стирка
ватель
-
-
-
-
-
-
--2
Ополаски-
ватель
Макс.
загру-
зка (кг)
7
7
7
7
7
7
3
3
3,5
2
3
1,5
1
(ìàêñ. 2
ïàðû.)
7
Прод-
олжитть
цикла
Для завершения цикла нажмите кнопку ПУСК/ПАУЗА или
Технология «PRIME» оптимизирует потребление энергии, воды
и затраты времени в зависимости от типа белья. Опцию можно
выбрать нажатием кнопки
.
- Экономия Bодa: позволяет уменьшить потребление воды,
обеспечивая безупречный результат (рекомендуется для
белья с высокой степенью загрязнения).
- Экономия Электрознeргн
я: автоматическая опция технологии
«PRIME» снижает энергопотребление (рекомендуется для белья
с нормальной степенью загрязнения).
- Экономия Bрем
я: обеспечивает сокращение времени стирки
(рекомендуется для белья с низкой степенью загрязнения).
! Эта функция может быть активирована только для программ
1, 2, 3, 4, 5, 6 (для всех трех уровней) и 7, 8, 9 (уровни
- Экономия Электрознeргн
я и - Экономия Bремя).
Доп. полоскание
При выборе этой функции повышается эффективность
ополаскивания, обеспечивая максимальное удаление
стирального вещества. Эта функция особенно удобна для
людей с кожей, чувствительной к стиральным веществам.
! Не может быть активирована в программах 9,
Легкая глажка
При выборе этой функции циклы стирки и отжима изменяются
таким образом, чтобы сократить сминаемость белья. По
завершении цикла машина производит медленное вращение
барабана. Индикатор функции Легкая глажка и индикатор
, .
кнопку Легкая глажка. При выборе программы 11-13 машина
завершает цикл без слива воды, и индикатор фукции
Легкая глажка и индикатор ПУСК/ПАУЗА мигают. Для слива
воды и выгрузки белья необходимо нажать кнопку ПУСК/
ПАУЗА или кнопку Легкая глажка.
! Не может быть активирована в программах 9, 10, 12,
, .
Удаление пятен
Эта функция служит для удаления
наиболее трудных пятен. Вставьте
дополнительный прилагающийся
дозатор 4 в дозатор 1.
заливе отбеливателя не
превышайте “макс.” уровень,
указанный на стержне в центре
(см. схему). Для выполнения
только отбеливания
залейте отбеливатель в
дополнительный дозатор
4, выберите программу “
Полоскание” и включите
дополнительную функцию “Удаление пятен”
в процессе стирки поместите стиральное вещество и добавки,
выберите нужную программу и активируйте дополнительную функцию
“Удаление пятен”
.
Если используется дополнительный дозатор
4, функция предварительная стирка исключается.
! Не может быть активирована в программах 1, 7, 9, 10, 11,
12,
13, , .
При
.
Для отбеливания
CIS
Продолжительность программ стирки можно проверять по дисплею.
7
Стиральные вещества и
4
2
3
1
4
2
1
3
типы белья
CIS
Ячейка для стирального вещества
Хороший результат стирки зависит также от
правильной дозировки стирального вещества:
избыток стирального вещества не гарантирует
более эффективную стирку, напротив, способствует
образованию налетов внутри стиральной машины и
загрязнению окружающей среды.
! Не используйте
стиральные вещества для
ручной стирки, так как они
образуют слишком много
пены.
Выньте ячейку и поместите
в нее стиральное вещество
или добавку в следующем
порядке.
Ячейка 1: Стиральное ввещество для
предварительной стирки (порошок)
Перед засыпкой стирального порошка необходимо
проверить, чтобы не был установлен дополнительный
дозатор 4.
Ячейка 2: Стиральное вещество для стирки
(порошок или жидкий)
Жидкое средство для стирки заливается
непосредственно перед запуском машины.
Ячейка 3: Добавки (ополаскиватель и т.д.)
Не наливайте ополаскиватель выше решетки
дозатора.
дополнительный дозатор 4: Отбеливатель
Подготовка белья
• Разделите белье по следующим признакам:
- тип ткани / обозначения на этикетке
- цвету: отделите цветное белье от белого.
• Выньте из карманов все предметы и проверьте
пуговицы.
• Не превышайте максимальную загрузку барабана,
указанную для сухого белья:
Прочные ткани: макс. 7 кг
Синтетические ткани: макс. 3 кг
Деликатные ткани: макс. 2 кг
Шерсть: макс. 1,5 кг
Шелк: макс. 1 кг
Сколько весит белье?
1 простыня 400-500 гр.
1 наволочка 150-200 гр.
1 скатерть 400-500 гр.
1 халат 900-1200 гр.
1 полотенце 150-250 гр.
Специальные программы
Джинсы: выверните наизнанку изделия перед
стиркой и используйте жидкое моющее средство.
Используйте программу 7.
Рубашки: используйте специальную программу 8 для
стирки рубашек из разных тканей и разных расцветок.
Это обеспечит максимальную сохранность вещей и
сократит их сминаемость.
Быстрая 30’: эта программа предназначена для
быстрой стирки малозагрязненных вещей: цикл
длится всего 30 минут, что позволяет сэкономить
время и электроэнергию. По этой программе 9 можно
стирать в холодной воде белье из разных тканей
(за исключением шерсти и шелка) с максимальной
загрузкой барабана 3 кг.
Шерсть: программа 10 позволяет стирать в
стиральной машине любые шерстяные вещи, даже
те, на этикетках которых указан символ “ручная
стирка”
используйте специальный стиральный порошок и не
превышать вес загрузки 1,5 кг.
Шелк: используйте специальную программу 11
для стирки всех шелковых вещей. Рекомендуется
использовать специальное стиральное вещество для
деликатных тканей.
Занавески: сверните занавески и положите их в
наволочку или в сетчатый мешочек. Используйте
программу 11.
Спортивная обувь (программа 12): разработана для
стирки спортивной обуви; для достижения лучших
результатов не рекомендуем стирать более 2 пар
обуви за один раз.
Верхняя одежда (программа 13) разработана для
стирки водоотталкивающих тканей и ветровок (напр.,
goretex, полиэстер, нейлон); для достижения лучших
результатов используйте жидкие моющие средства
в соответствующей дозировке для полузагрузки;
обработайте предварительно манжеты, воротники и
участки с пятнами; не используйте смягчитель или
моющие средства со смягчителем. Эта программа
не предназначена для стирки пуховиков.
Система балансировки белья
Перед каждым отжимом во избежание чрезмерных
вибраций и для равномерного распределения
белья в барабане машина производит вращения
со скоростью, слегка превышающей скорость
стирки. Если после нескольких попыток белье
не будет правильно сбалансировано, машина
произведет отжим на меньшей скорости по
сравнению с предусмотренной. В случае чрезмерной
разбалансировки машина выполнит распределение
белья вместо отжима. Для оптимизации
распределения белья и его правильной балансировки
рекомендуется перемешать мелкое белье с крупным.
. Для получения оптимального результата
8
Loading...
+ 16 hidden pages
You need points to download manuals.
1 point = 1 manual.
You can buy points or you can get point for every manual you upload.
