Indesit PIM 640 A User Manual [ru]

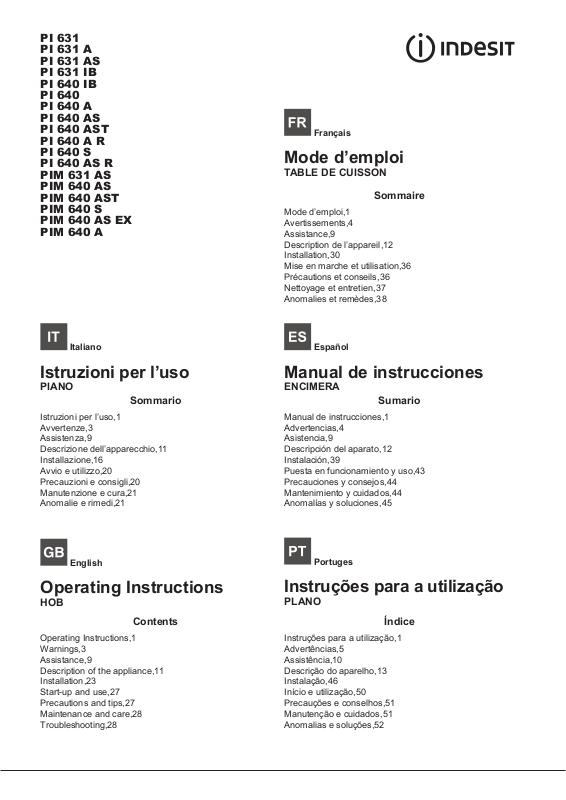

PI 631 PI 631 A PI 631 AS PI 631 IB PI 640 IB PI 640 PI 640 A PI 640 AS PI 640 AST PI 640 A R PI 640 S PI 640 AS R PIM 631 AS PIM 640 AS PIM 640 AST PIM 640 S PIM 640 AS EX PIM 640 A

Français

Mode d’emploi

TABLE DE CUISSON

Sommaire

Mode d’emploi,1 Avertissements,4 Assistance,9 Description de l’appareil,12 Installation,30 Mise en marche et utilisation,36 Précautions et conseils,36 Nettoyage et entretien,37 Anomalies et remèdes,38

Italiano

Istruzioni per l’uso

PIANO

Sommario

Istruzioni per l’uso,1 Avvertenze,3 Assistenza,9 Descrizione dell’apparecchio,11 Installazione,16 Avvio e utilizzo,20 Precauzioni e consigli,20 Manutenzione e cura,21 Anomalie e rimedi,21

English

Operating Instructions

HOB

Contents

Español

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1 Advertencias,4 Asistencia,9 Descripción del aparato,12 Instalación,39 Puesta en funcionamiento y uso,43 Precauciones y consejos,44 Mantenimiento y cuidados,44 Anomalías y soluciones,45

Portuges

Instruções para a utilização

PLANO

Índice

Operating Instructions,1 Warnings,3 Assistance,9 Description of the appliance,11 Installation,23 Start-up and use,27 Precautions and tips,27 Maintenance and care,28 Troubleshooting,28

Instruções para a utilização,1 Advertências,5 Assistência,10 Descrição do aparelho,13 Instalação,46 Início e utilização,50 Precauções e conselhos,51 Manutenção e cuidados,51 Anomalias e soluções,52

Deutsch

Українська

Bedienungsanleitung

KOCHMULDE

Inhaltsverzeichnis

Bedienungsanleitung,2 Hinweise,5 Kundendienst,10 Beschreibung Ihres Gerätes,13 Installation,53 Inbetriebsetzung und Gebrauch,58 Vorsichtsmaßregeln und Hinweise,59

Reinigung und Pege,59

Störungen und Abhilfe,60

Nederlands

Gebruiksaanwijzing

KOOKPLAAT

Inhoud

Gebruiksaanwijzing,2 Belangrijk,6 Service,10 Beschrijving van het apparaat,14 Het installeren,61 Starten en gebruik,67 Voorzorgsmaatregelen en advies,68 Onderhoud en verzorging,68 Storingen en oplossingen,69

Інструкція по використанню

Варильна поверхня

Зміст

Інструкція по використанню,2 Запобіжні заходи,7 Допомога,10 Опис приладу,15 Установка,78 Ввімкнення і використання,83 Запобіжні заходи та поради,83 Обслуговування та догляд,84 Усунення несправностей,84

Русскии

Руководство по эксплуатации

ВАРОЧНАЯ ПАНЕЛЬ

Содержание

Руководство по эксплуатации,2 Предупреждения,7 Сервисное обслуживание,10 Описание изделия,14 Установка,70 Включение и эксплуатация,75 Предосторожности и рекомендации,76 Техническое обслуживание и уход,76 Неисправности и методы их устранения,77

Avvertenze

L’apparecchio non è destinato a essere messo in funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità

siche, sensoriali o mentali oppure con

mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

ATTENZIONE: Lasciare un fornello incustodito con grassi e olii può essere pericoloso e può provocare un incendio. Non bisogna MAI tentare di spegnere

una amma/incendio con acqua, bensì

bisogna spegnere l’apparecchio e coprire

la amma per esempio con un coperchio

o con una coperta ignifuga.

ATTENZIONE: Rischio di incendio: non

lasciare oggetti sulle superci di cottura.

ATTENZIONE: l’uso di protezioni del piano inappropriate può causare incidenti.

Warnings

WARNING: The appliance and its accessible parts become hot during use. Care should be taken to avoid touching heating elements. Children less than 8 years of age shall be kept away unless continuously supervised. This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

WARNING: Unattended cooking on a hob with fat or oil can be dangerous and may

result in re. NEVER try to extinguish a re with water, but switch off the appliance and then cover ame e.g. with a lid or a re blanket.

Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

Eliminare eventuali liquidi presenti sul

coperchio prima di aprirlo. Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

WARNING: Danger of re: do not store

items on the cooking surfaces.

Never use steam cleaners or pressure cleaners on the appliance.

Remove any liquid from the lid before

opening it. Do not close the glass cover (if present) when the gas burners or electric hotplates are still hot.

The appliance is not intended to be operated by means of an external timer or separate remote control system.

CAUTION: the use of inappropriate hob guards can cause accidents.

Avertissements

ATTENTION : Cet appareil ainsi que

ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faire approcher les enfants de moins de 8 ans

à moins qu’ils ne soient sous surveillance

constante. Le présent appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes présentant

des capacités physiques, sensorielles

ou mentales réduites ou n’ayant pas l’expérience ou les connaissances

indispensables, à condition qu’ils soient sous bonne surveillance ou qu’ils aient

reçu les instructions nécessaires pour une utilisation de l’appareil en toute sécurité

et à condition qu’ils se rendent compte

des dangers encourus. Les enfants ne doivent pas jouer avec l’appareil. Les opérations de nettoyage et d’entretien ne doivent pas être effectuées par des enfants non surveillés.

ATTENTION : Laisser un récipient de cuisson avec de l’huile ou de la graisse

sur un foyer est dangereux et risque

d’entraîner un incendie. Il ne faut JAMAIS

essayer d’éteindre une amme ou un

incendie avec de l’eau ! Il faut éteindre

l’appareil et couvrir la amme avec un

couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION : Risque d’incendie : ne pas

laisser d’objets sur les surfaces de cuisson.

Ne jamais nettoyer l’appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver

sur le couvercle avant de l’ouvrir. Ne pas abaisser le couvercle en verre (s’il y en a

un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet appareil ne peut pas être allumé au moyen d’un temporisateur extérieur ou d’un système de commande à distance séparé.

ATTENTION : l’utilisation de protections de table inappropriées peut causer des incendies.

Advertencias

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con

grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA

intente apagar una llama/incendio con

agua, se debe apagar el aparato y cubrir

la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje

objetos sobre las supercies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes

sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los

quemadores o la placa eléctrica todavía

están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

Advertências

ATENÇÃO: Este aparelho e as suas

partes acessíveis aquecem muito durante

a utilização. É preciso ter atenção e evitar

tocar os elementos que aquecem. Manter

afastadas as crianças com menos de 8 anos, caso não estejam a ser vigiadas. O presente aparelho pode ser utilizado por crianças com mais de 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência e conhecimentos, caso

sejam adequadamente vigiadas ou caso

tenham recebido instruções em relação ao uso do aparelho de forma segura e tenham conhecimento dos perigos associados. As crianças não devem brincar com o aparelho. As operações de limpeza e manutenção não devem ser efectuadas por crianças sem vigilância.

ATENÇÃO: Deixar um fogão com gordura e óleo sem vigilância pode ser perigoso e provocar um incêndio. NUNCA tente apagar as chamas com água. É necessário desligar o aparelho e cobrir as chamas com uma tampa ou com uma manta ignífuga.

ATENÇÃO: Risco de incêndio: não deixe objectos sobre as superfícies de cozedura.

Nunca utilize equipamento de limpeza a

vapor ou de alta pressão para limpar o aparelho.

Elimine os líquidos presentes na tampa

antes de abri-la. Não feche a tampa de

vidro (se presente) se os queimadores

ou a chapa eléctrica ainda estiverem

quentes.

O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

ATENÇÃO: O uso de protecções do plano

inadequadas pode causar incidentes.

Hinweise

ZUR BEACHTUNG: Bei Gebrauch wird dieses Gerät und alle zugänglichen Teile sehr heiß. Es ist darauf zu achten, dass die Heizelemente nicht berührt werden. Kinder unter 8 Jahren, die nicht ständig beaufsichtigt sind, von dem Gerät fernhalten. Das Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, geistigen oder Wahrnehmungsfähigkeiten oder aber ohne ausreichende Erfahrung und Kenntnis verwendet werden,

vorausgesetzt sie werden ausreichend überwacht oder sie wurden in den sicheren Gebrauch des Geräts eingewiesen und haben eine ausreichende Wahrnehmung der mit dem Gebrauch des Geräts verbundenen Gefahren. Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Reinigungs- und Wartungsarbeiten dürfen nicht von unbewachten Kindern ausgeführt werden.

ZUR BEACHTUNG: Lassen Sie keine Fette oder Öle unbewacht auf dem Herd stehen. Das ist gefährlich und kann einen Brand verursachen. NIEMALS eine

Flamme/Brandherd mit Wasser löschen.

Schalten Sie das Gerät aus und ersticken Sie die Flamme mit einem Deckel oder einer feuerfesten Decke.

ZUR BEACHTUNG: Brandgefahr: Keine Gegenstände auf den Kochstellen liegen lassen.

Verwenden Sie zur Reinigung des Kochfeldes keine Dampf- oder Hochdruckreinigungsgeräte.

Trocknen Sie eventuell auf der

Herdabdeckung bendliche Flüssigkeiten,

bevor Sie sie aufklappen. Schließen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heiß sind.

Dieses Gerät kann nicht mit einem externen Timer oder einem getrennten Fernsteuerungssystem betrieben werden.

ZUR BEACHTUNG: Die Verwendung ungeeigneter Schutzvorrichtungen kann Unfälle verursachen.

Belangrijk

PAS OP: Dit apparaat en zijn bereikbare onderdelen worden tijdens gebruik zeer heet. Zorg ervoor de verwarmende elementen niet aan te raken. Zorg ervoor dat kinderen die kleiner dan 8 jaar oud zijn niet dichtbij het apparaat kunnen komen, tenzij onder constant toezicht. Het huidige apparaat mag alleen door kinderen van 8 jaar en ouder en door personen met een beperkt lichamelijk, sensorieel of geestelijk vermogen, of zonder ervaring en kennis worden gebruikt, mits ze onder

adequaat toezicht zijn, of mits ze zijn

onderricht m.b.t. het veilige gebruik van het apparaat en zich bewust zijn van de betreffende gevaren. Voorkom dat kinderen met het apparaat spelen. De reinigings- en onderhoudshandelingen mogen niet door kinderen worden uitgevoerd, tenzij onder toezicht.

PAS OP: Het kan gevaarlijk zijn een fornuis met vet of olie onbewaakt te laten. Er kan brand ontstaan. U moet NOOIT

proberen een vlam/brand te blussen met

water. U dient daarentegen het apparaat uit te schakelen en de vlam te bedekken met bijvoorbeeld een (blus)deken.

PAS OP: Brandgevaar: laat nooit voorwerpen op het kookoppervlak liggen.

Gebruik nooit huishoudapparaten met stoom of hoge druk voor het reinigen van de kookplaat.

Verwijder eventuele geknoeide vloeistoffen van de dekplaat voordat u hem opent. Doe het glazen deksel (waar aanwezig) niet omlaag als de gasbranders of de elektrische plaat nog warm zijn.

Het apparaat is niet geschikt om te worden ingeschakeld m.b.v. een externe timer of door een gescheiden afstandsbedieningssysteem.

Никогда не используйте паровые чистящие агрегаты или агрегаты под высоким давлением для чистки изделия.

PAS OP: het gebruik van ongeschikte kookplaatbeschermingen kan ongelukken veroorzaken.

Предупреждения

ВНИМАНИЕ: Данное изделие и его доступные комплектующие сильно нагреваются в процессе эксплуатации. Будьте осторожны и не касайтесь нагревательных элементов. Не разрешайте детям младше 8 лет приближаться к изделию без контроля. Данное изделие может быть использовано детьми старше 8 лет и лицами с ограниченными физическими, сенсорными или умственными способностями или без опыта и знания о правилах использования изделия при условии надлежащего контроля или обучения безопасному использованию изделия с учетом соответствующих рисков. Не разрешайте детям играть с изделием. Не разрешайте детям осуществлять чистку и уход за изделием без контроля взрослых.

                                  

        

Удалите жидкость из крышки перед открытием. Не закрывать стеклянную крышку (если имеется) с газовыми горелками или электрическая плита еще горячая.

            

ВНИМАНИЕ: Использование несоответствующих план защиты может привести к несчастным случаям.

Запобіжні заходи

УВАГА! Під час роботи цей прилад, а також його доступні частини нагріваються до високих температур. Слід бути особливо обережними, щоб не торкатися нагрівальних елементів. Діти віком до 8 років мають знаходитися на небезпечній відстані від приладу, якщо неможливо забезпечити постійний контроль над ними. Дозволяється користування цим приладом дітьми віком від 8 років, а також особами з обмеженими фізичними, сенсорними або розумовими можливостями або особами без належного досвіду і знань, якщо вони перебувають під постійним контролем або проінструктовані щодо правил з небезпечного користування приладу і усвідомлюють ступені ризику. Не дозволяйте дітям гратися з приладом. Операції з очищення і догляду не повинні виконуватися дітьми без належного контролю.

УВАГА! Небезпечно залишати без нагляду плити з жиром або олією, тому що це може призвести до пожежі. НІ В ЯКОМУ РАЗІ не слід намагатися погасити полум’я/пожежу водою. Необхідно вимкнути прилад і накрити полум’я, наприклад, кришкою або вогнетривким покривалом.

УВАГА! Небезпека пожежі: не залишайте речі на варильних поверхнях.

Забороняється використання апаратів для очищення парою або високим тиском.

Витріть насухо всі наявні на кришці рідини, перш ніж відкрити її. Не закривайте скляну кришку (якщо вона наявна), якщо газові пальники або електричні конфорки залишаються нагрітими.

Не передбачено увімкнення приладу за допомогою зовнішнього таймеру або окремої системи дистанційного керування.

УВАГА! використання невідповідних захисних пристроїв варильної поверхні може призвести до нещасних випадків.

Assistenza

Comunicare:

• il tipo di anomalia

• il modello della macchina (Mod.)

• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull’apparecchio.

Non ricorrete mai a tecnici non autorizzati e riutate

sempre l’installazione di pezzi di ricambio non originali.

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N)

This information is found on the data plate located on the

appliance and/or on the packaging.

Assistenza Attiva 7 giorni su 7

Se nasce il bisogno di assistenza o manutenzione basta chiamare il Numero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama. È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

Estensione di garanzia Airbag

Airbag è il servizio esclusivo creato da Ariston che integra e prolunga nel tempo i contenuti della garanzia standard: con una modica cifra protegge il cliente da ogni imprevisto riguardante l’assistenza e la manutenzione dell’elettrodomestico. Per i 5 anni successivi alla data di

acquisto il cliente che aderisce al programma Airbag avrà

diritto gratuitamente a:

• l’intervento entro 48 ore dalla chiamata;

• il contributo per spese di trasferta del Tecnico (diritto di chiamata);

• la manodopera;

• le parti di ricambio originali;

• il trasporto dell’elettrodomestico non riparabile in loco.

Inoltre, qualora l’elettrodomestico non sia riparabile la

garanzia prevede la sostituzione a prezzo agevolato in funzione dell’anzianità del prodotto.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00

alle 08:00 e i giorni festivi, per chi chiama dal telefono sso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione

da parte dell’operatore telefonico; per maggiori informazioni

consultare il sito www.indesit.com.

Assistance

Indiquez-lui :

• le modèle de votre appareil (Mod.)

• son numéro de série (S/N) Ces informations gurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Asistencia

Comunique:

• el modelo de la máquina (Mod.)

• el número de serie (S/N)

Esta información se encuentra en la placa de características

ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con

rapidez y ecacia, devolviendo el electrodoméstico a sus

condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Assistência

Comunique:

• o modelo da máquina (Mod.)

• o número de série (S/N) Estas últimas informações encontram-se na placa de identicação situada no aparelho e/ou na embalagem.

Kundendienst

Geben Sie bitte Folgendes an:

• das Gerätemodell (Mod.)

• die Modellnummer (S/N). Letztere Informationen nden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung bendet.

Service

U moet doorgeven:

• het type storing

• het model apparaat (Mod.)

• het serienummer (S/N)

Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

Сервисное обслуживание

Перед тем как обратиться в Центр Технического Обслуживания:

• Модель изделия (Мод.)

• Номер тех. паспорта (серииныи №) Эти данные вы наидете на паспортнои табличке, расположеннои на изделии.

Допомога

Cлiд повiдомити:

• модель приладу (Mod.)

• серійний номер (S/N) Цю інформацію можна знайти на табличці з характеристиками, яка розташована на холодильному відділенні внизу ліворуч.

Descrizione dell’apparecchio

Description of the appliance

Vista d’insieme

1 Griglie di appoggio per RECIPIENTI DI COTTURA 2 BRUCIATORI GAS 3 PIASTRA ELETTRICA* 4 Spia FUNZIONAMENTO PIASTRA ELETTRICA* 5 Manopole di comando dei BRUCIATORI GAS 6 Manopole di comando della PIASTRA ELETTRICA* 7 Pulsante di accensione dei BRUCIATORI GAS* 8 Candela di accensione dei BRUCIATORI GAS* 9 DISPOSITIVO DI SICUREZZA*

• PIASTRE ELETTRICHE possono essere di vari diametri

e potenze diverse: “normali” o “rapide”, quest’ ultime si

riconoscono dalle altre per la presenza di un bollo rosso al centro.

• Spia FUNZIONAMENTO PIASTRA ELETTRICA si

accende per qualsiasi posizione della manopola diversa da quella di spento

• BRUCIATORI GAS sono di diverse dimensioni e potenze.

Scegliete quello più adatto al diametro del recipiente da

utilizzare.

• Manopole di comando dei BRUCIATORI GAS e della

PIASTRA ELETTRICA* per la regolazione della amma

o della potenza.

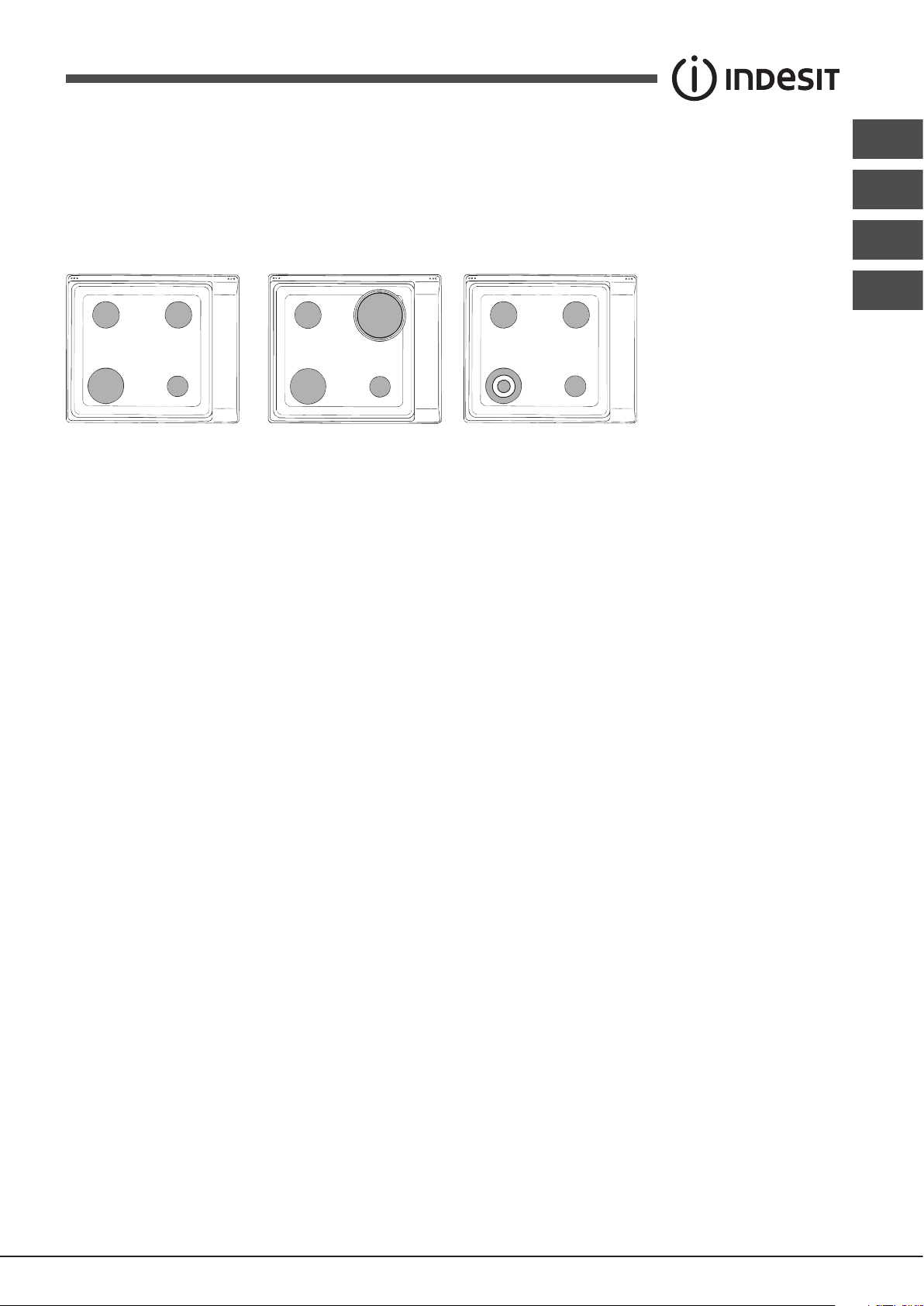

Overall view

1 Support Grid for COOKWARE 2 GAS BURNERS 3 ELECTRIC HOTPLATE* 4 Electric HOTPLATE INDICATOR LIGHT* 5 Control Knobs for GAS BURNERS 6 Control Knobs for ELECTRIC HOTPLATES* 7 GAS BURNERS button* 8 Ignition for GAS BURNERS* 9 SAFETY DEVICES*

• ELECTRIC HOTPLATES may have different diameters

and operate at different power levels. These power levels may be “normal” or “rapid” (the latter may be distinguished from the others by a red spot in the middle of the hotplate).

• The ELECTRIC HOTPLATE INDICATOR LIGHT

switches on whenever the selector knob is moved from the ‘off’ position.

• GAS BURNERS differ in size and power. Use the

diameter of the cookware to choose the most appropriate burner to cook with.

• Control Knobs for GAS BURNERS and ELECTRIC PLATES* adjust the power or the size of the ame.

• Candela di accensione dei BRUCIATORI GAS* permette

l’accensione automatica del bruciatore prescelto.

• DISPOSITIVO DI SICUREZZA* in caso di spegnimento

accidentale della amma, interrompe l’uscita del gas.

* Presente solo in alcuni modelli.

• GAS BURNER IGNITION* enables a specic burner to

be lit automatically.

• SAFETY DEVICE* stops the gas ow if the ame is

accidentally extinguished.

* Only available on certain models.

Description de l’appareil

Descripción del aparato

Vue d’ensemble

1 Grilles support de CASSEROLES 2 BRÛLEURS À GAZ 3 PLAQUE ÉLECTRIQUE* 4 Voyant FONCTIONNEMENT PLAQUE ÉLECTRIQUE* 5 Manettes de commande des BRÛLEURS GAZ 6 Manettes de commande de la PLAQUE ÉLECTRIQUE* 7 Bouton d’allumage des BRÛLEURS GAZ* 8 Bougie d’allumage des BRÛLEURS GAZ* 9 DISPOSITIF DE SÉCURITÉ*

• PLAQUES ÉLECTRIQUES disponibles dans plusieurs

diamètres et puissances: elles peuvent être “normales” ou “rapides”, ces dernières sont repérables à leur point rouge.

• Voyant de FONCTIONNEMENT PLAQUE ÉLECTRIQUE

il s’allume dès que la manette n’est plus sur la position

éteint.

• BRÛLEURS GAZ ils ont plusieurs dimensions et

puissances. Choisissez celui qui correspond le mieux

au diamètre de votre casserole.

• Manettes de commande des BRÛLEURS GAZ et de la PLAQUE ÉLECTRIQUE* pour le réglage de la amme

ou de la puissance.

• La bougie d’allumage des BRÛLEURS GAZ* permet l’allumage automatique du brûleur sélectionné.

• DISPOSITIF DE SÉCURITÉ* en cas d’extinction

accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

Vista en conjunto

1 Parrillas de apoyo para RECIPIENTES DE COCCIÓN 2 QUEMADORES A GAS 3 PLACA ELÉCTRICA* 4 Piloto de FUNCIONAMIENTO DE LAS PLACAS

ELÉCTRICAS* 5 Mandos de los QUEMADORES A GAS 6 Mandos de la PLACA ELÉCTRICA* 7 Botón de encendido de los QUEMADORES A GAS* 8 Bujía de encendido de los QUEMADORES A GAS* 9 DISPOSITIVO DE SEGURIDAD*

• PLACAS ELÉCTRICAS: pueden ser de distintos

diámetros y de distintas potencias como por ejemplo:

“normales” o “rápidas”, éstas últimas se distinguen de

las otras por la presencia de un sello rojo en el centro.

• Piloto de FUNCIONAMIENTO DE LA PLACA

ELÉCTRICA: se enciende cuando el mando está en

cualquier otra posición que no sea la de apagado.

• QUEMADORES A GAS: son de distintas dimensiones

y potencias. Elija siempre el más adecuado para el

diámetro del recipiente que va a utilizar.

• Mandos de los QUEMADORES A GAS y de la PLACA

ELÉCTRICA* para la regulación de la llama o de la

potencia.

• Bujía de encendido de los QUEMADORES A GAS:*

permite el encendido automático del quemador.

• DISPOSITIVO DE SEGURIDAD:* si se apaga

accidentalmente la llama, interrumpe la salida de gas.

* N’existe que sur certains modèles.

* Presente sólo en algunos modelos.

Descrição do aparelho

Beschreibung Ihres Gerätes

Vista de conjunto

1 Grades de suporte para RECIPIENTES DE COZEDURA 2 QUEIMADORES A GÁS 3 CHAPA ELÉCTRICA* 4 Indicador luminoso DAS CHAPAS ELÉCTRICAS* 5 Selectores de comando dos QUEIMADORES A GÁS 6 Selectores de comando da CHAPA ELÉCTRICA* 7 Botão para acender os QUEIMADORES A GÁS* 8 Vela para acender os QUEIMADORES A GÁS* 9 DISPOSITIVO DE SEGURANÇA*

• As CHAPAS ELÉCTRICAS podem ser de vários

diâmetros e potências diferentes: “normais” ou “rápidas”,

estas últimas distinguem-se das demais pela marca

vermelha no centro.

• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA acende-se se o selector estiver em

qualquer posição diferente daquela de desligado.

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do

recipiente a ser utilizado.

• Selectores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉCTRICA* para a regulação da chama ou da potência.

Geräteansicht

1 KOCHMULDENROSTE 2 GASBRENNER 3 ELEKTROPLATTE* 4 Kontrollleuchte ELEKTROPLATTE* 5 Reglerknöpfe für GASBRENNER 6 Reglerknöpfe für ELEKTROPLATTE* 7 Taste zur Zündung der GASBRENNER* 8 GASBRENNER-ZÜNDKERZE* 9 SICHERHEITSVORRICHTUNG*

• ELEKTROPLATTEN: Diese können von unterschiedlichem

Durchmesser und verschiedener Leistungen sein: Normal- oder Schnellaufheiz-Elektroplatten. Die Schnellaufheizplatten sind durch einen roten Punkt in Plattenmitte gekennzeichnet.

• Kontrollleuchte ELEKTROPLATTE: Diese leuchtet,

sobald der Reglerknopf in eine von der Position AUS abweichende Stellung gebracht wird.

• GASBRENNER: Diese weisen unterschiedliche

Durchmesser und Leistungen auf. Wählen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.

• Reglerknöpfe für GASBRENNER und ELEKTROPLATTE*:

zur Regulierung der Flamme bzw. der Leistung.

• Vela para acender os QUEIMADORES A GÁS* permite o acendimento automático do queimador escolhido.

• DISPOSITIVO DE SEGURANÇA* no caso em que a

chama se apague acidentalmente, interrompe a saída do gás.

* Há somente em alguns modelos.

• GASBRENNER-ZÜNDKERZE*: zur automatischen

Zündung des gewählten Brenners.

• SICHERHEITSVORRICHTUNG*: Diese spricht an, wenn

die Flamme unversehens erlöschen sollte und unterbricht automatisch die Gaszufuhr.

* Nur bei einigen Modellen.

Beschrijving van het apparaat

Описание изделия

Algemeen aanzicht

1 Roosters voor PANNEN 2 GASBRANDERS 3 ELEKTRISCHE KOOKPLAAT* 4 Controlelampje WERKING ELEKTRISCHE KOOKPLAAT* 5 Knoppen voor het regelen van de GASBRANDERS 5 Knoppen voor het regelen van de ELEKTRISCHE

KOOKPLAAT* 7 Ontstekingsknop voor de GASBRANDERS* 8 Bougie voor ontsteking van de GASBRANDERS* 9 VEILIGHEIDSMECHANISME*

• ELEKTRISCHE PLATEN kunnen verschillende

diameters en vermogen hebben: “normaal” of “snel”, dit

laatste type platen herkent u door de aanwezigheid van

een rode stip in het midden.

• Controlelampje WERKING ELEKTRISCHE PLAAT:

gaat aan als de knop niet op de stand ‘uit’ staat.

• GASBRANDERS hebben verschillende afmetingen en

vermogen. Kies de brander die het best overeenkomt

met de diameter van de pan die u wilt gebruiken.

• Knoppen van de GASBRANDERS en van de

ELEKTRISCHE KOOKPLAAT* voor het regelen van

de vlam of van het vermogen.

• Bougie voor het ontsteken van de GASBRANDERS*: zorgt

voor een automatische ontsteking van de gekozen brander.

• VEILIGHEIDSMECHANISME* zorgt ervoor dat de gastoevoer

wordt onderbroken als de vlam per ongeluk uitgaat.

* Slechts op enkele modellen aanwezig.

Общии вид

1 Опорные решетки для КАСТРЮЛЬ И СКОВОРОД 2 ГАЗОВЫЕ КОНФОРКИ 3 ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ* 4 Лампочка функционирования ЭЛЕКТРИЧЕСКОЙ

КОНФОРКИ*

5 Регуляторы ГАЗОВЫХ КОНФОРОК 6 Регуляторы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ* 7 Кнопка зажигания ГАЗОВЫХ КОНФОРОК* 8 Свеча зажигания ГАЗОВЫХ ГОРЕЛОК* 9 ЗАЩИТНОЕ УСТРОЙСТВО*

• ЭЛЕКТРИЧЕСКИЕ КОНФОРКИ pмогут быть разного

диаметра и мощности: “обычные” или “быстрые”, последние отличаются наличием красного кружка в центре.

• Индикатор работы ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ

загорается, когда регулятор повернут в любое положение, отличное от выключенного.

• ГАЗОВЫЕ КОНФОРКИ имеют разную мощность

и размер. Выберите конфорку, наиболее соответствующую диаметру используемой посуды.

• Регуляторы газовых конфорок и ЭЛЕКТРИЧЕСКОЙ КОНФОРКИ* служат для регуляции пламени или мощности.

• Свеча ЗАЖИГАНИЯ ГАЗОВЫХ КОНФОРОК* для автоматического зажигания нужной конфорки.

• УСТРОЙСТВО БЕЗОПАСНОСТИ* при случайном гашении пламени перекрывает подачу газа.

* Имеется только в некоторых моделях.

Опис приладу

Загальний вигляд

1 Підтримуюча Решітка для ПОСУДУ 2 ГАЗОВІ ПАЛЬНИКИ 3 ЕЛЕКТРИЧНА ПЛИТА* 4 Індикатор роботи ЕЛЕКТРИЧНОЇ ПЛИТИ* 5 Ручки управління ГАЗОВИХ ПАЛЬНИКІВ 6 Ручки управління ЕЛЕКТРИЧНОЇ ПЛИТИ* 7 Кнопки ГАЗОВИХ ПАЛЬНИКІВ* 8 Запалювання для ГАЗОВИХ ПАЛЬНИКІВ* 9 ПРИСТРОЇ БЕЗПЕКИ*

• ЕЛЕКТРИЧНІ ПЛИТИ можуть мати різні діаметри

іпрацюють при різних рівнях потужності. Дані значенняпотужності можуть бути “нормальними “ або”швидкими” (останні можна відрізнити від інших,наявністю червоної плями в середині плити).

• ІНДИКАТОР РОБОТИ ЕЛЕКТРИЧНОЇ ПЛИТИ

включаєтьсящоразу, коли ручка переміщується з положення”вимкнено”.

• ГАЗОВІ ПАЛЬНИКИ відрізняються за розмірами

тапотужністю. Використовуйте для приготування їжі посудз діаметром у відповідності до розміру найбільшпідходящого пальника.

• Ручки управління для ГАЗОВИХ ПАЛЬНИКІВ ІЕЛЕКТРИЧНИХ ПЛИТ * регулюють потужність абокількість полум’я.

• Запалювання для ГАЗОВИХ ПАЛЬНИКІВ* дозволяють, привключенні, запалювати конкретні пальники автоматично.

• ПРИСТРІЙ БЕЗПЕКИ * зупиняє потік газу, якщо полум’явипадково гасне.

* Тільки для деяких моделей.

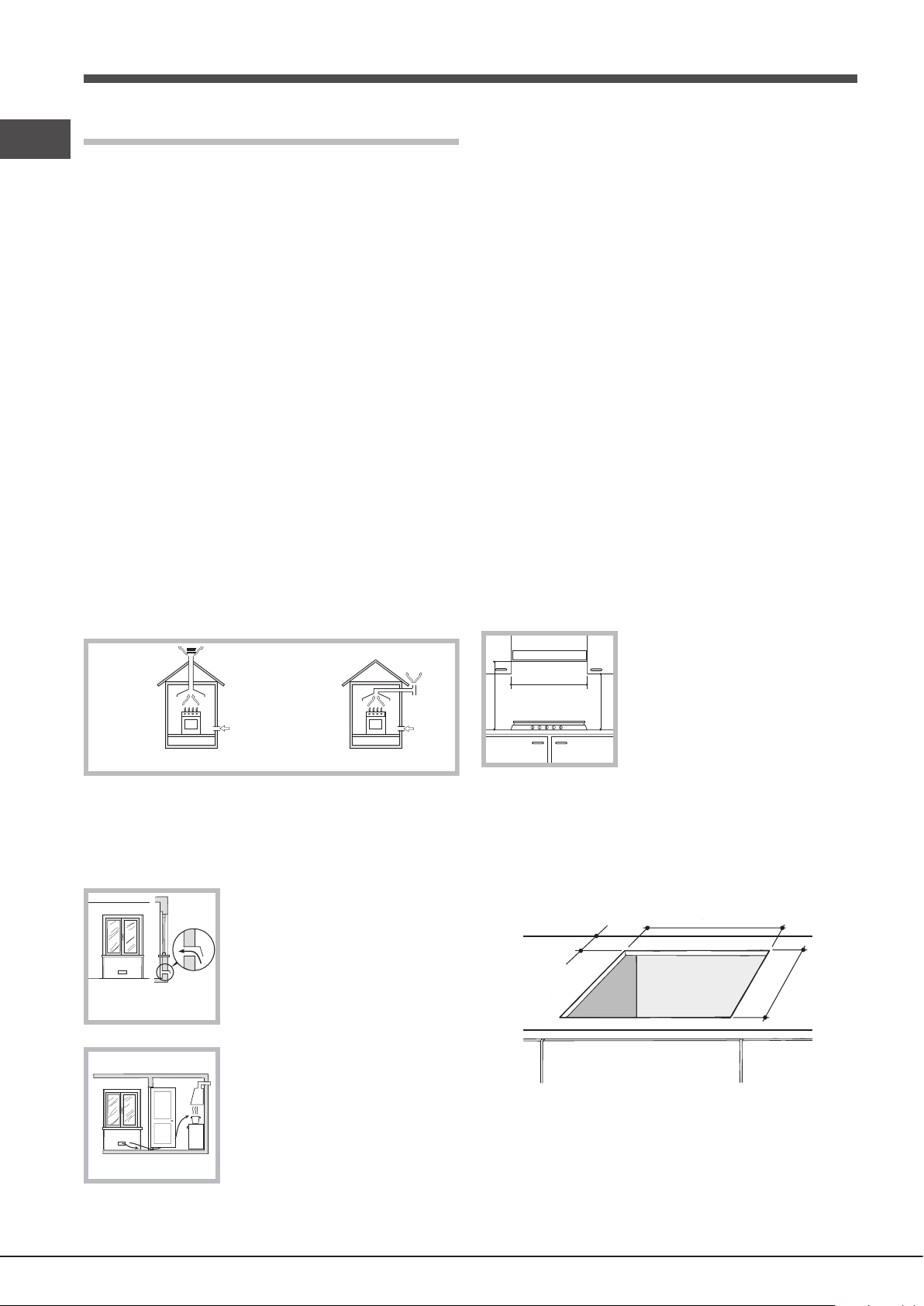

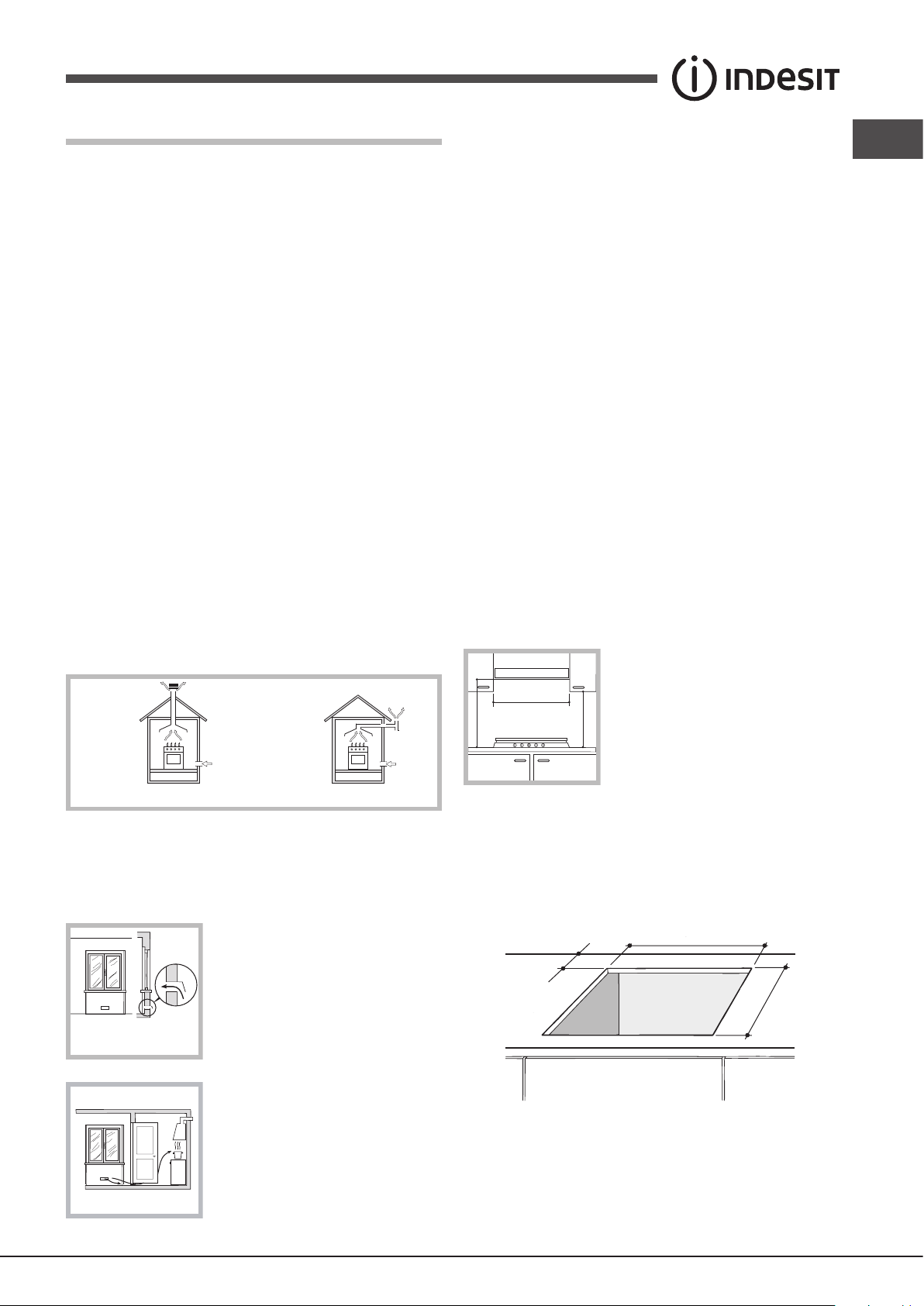

Installazione

555 mm

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all’apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sull’installazione, sull’uso e sulla sicurezza.

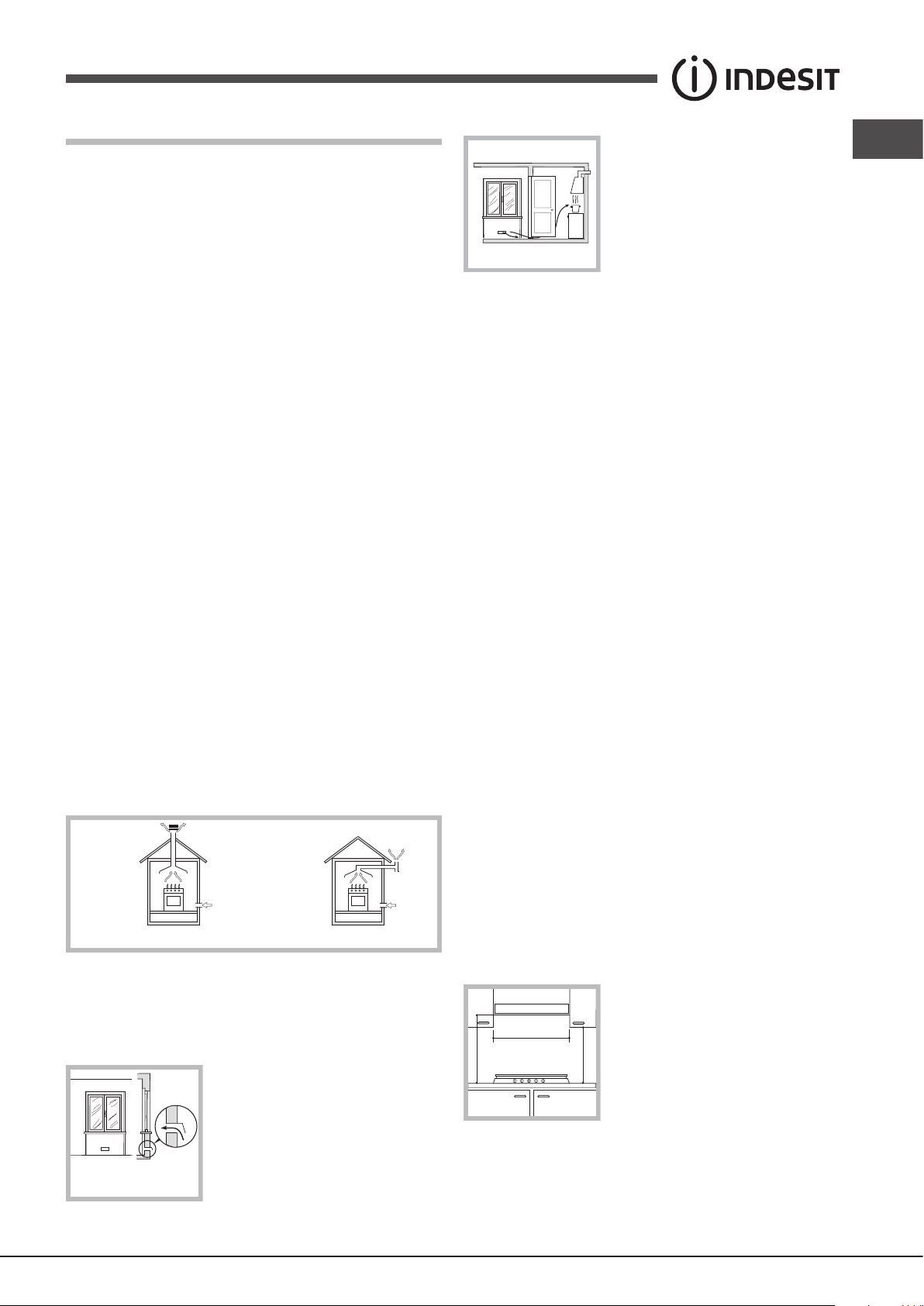

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).

! L’installazione va effettuata secondo queste istruzioni e da personale professionalmente qualicato. Una errata

installazione può causare danni a persone, animali o cose.

! Questo apparecchio può essere installato e funzionare solo in locali permanentemente ventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti. Debbono essere osservati i seguenti

requisiti:

• Il locale deve prevedere un sistema di scarico all’esterno

dei fumi della combustione, realizzato tramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione ogni volta che si accende l’apparecchio.

• I gas di petrolio liquefatti, più pesanti dell’aria, ristagnano

verso il basso. Quindi i locali contenenti bidoni di GPL

debbono prevedere delle aperture verso l’esterno così

da permettere l’evacuazione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenere nel locale solo il bidone in utilizzo, collocato in modo da non essere soggetto all’azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50°C.

Incasso

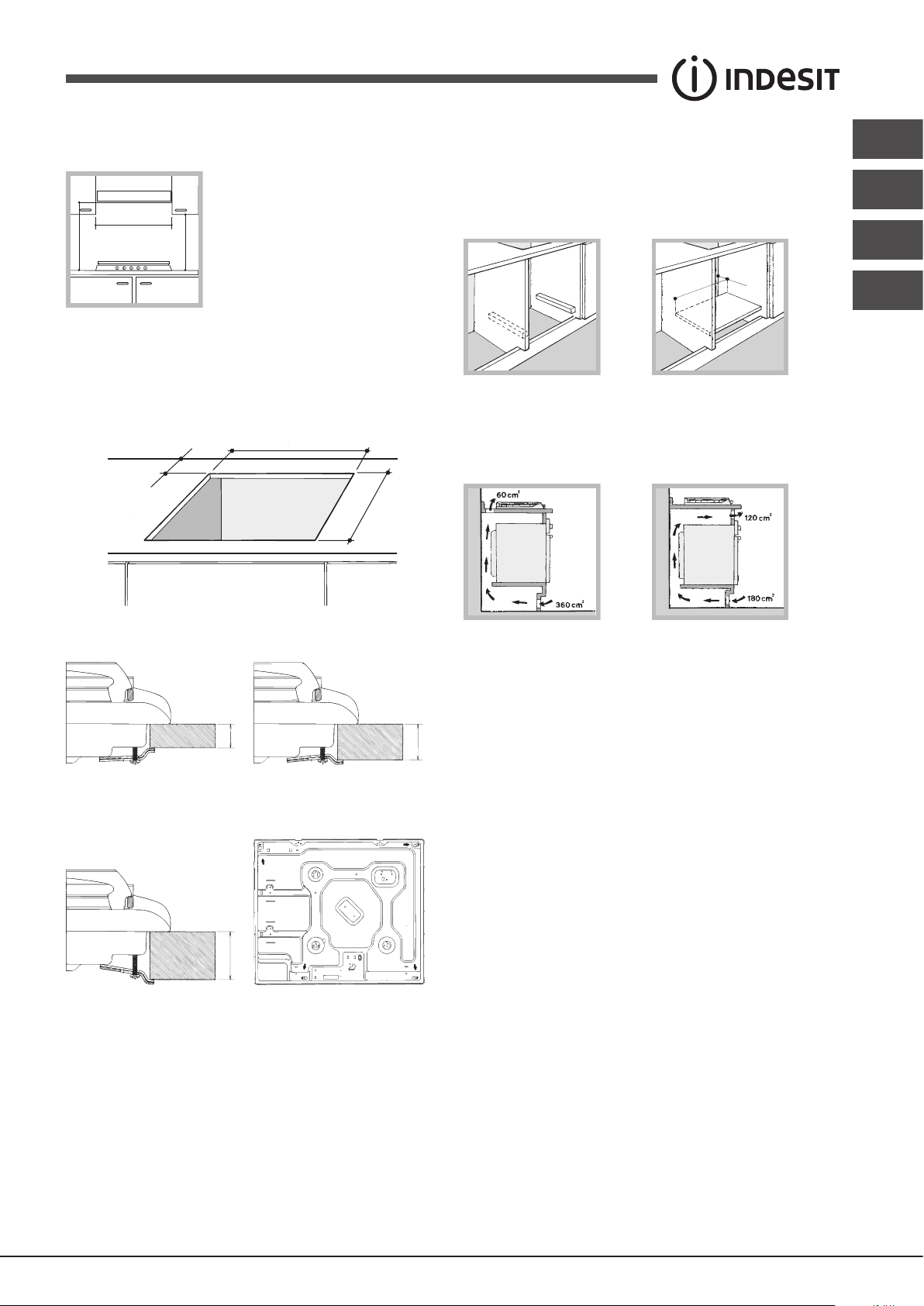

Per una corretta installazione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a anco, la cui altezza superi quella del

piano di lavoro, debbono essere situati ad almeno 600 mm dal bordo del piano stesso.

• Le cappe debbono essere installate secondo i requisiti

richiesti nei libretti istruzioni delle cappe stesse,

comunque ad una distanza minima di 650 mm dal top (vedi gura).

• Posizionare i pensili adiacenti alla cappa ad un’altezza minima dal top di 420 mm (vedi gura).

Allorchè il piano di cottura venga installato sotto un pensile,

600mm min.

650mm min.

quest’ultimo dovrà mantenere

una distanza minima dal top pari a 700 mm.

420mm min.

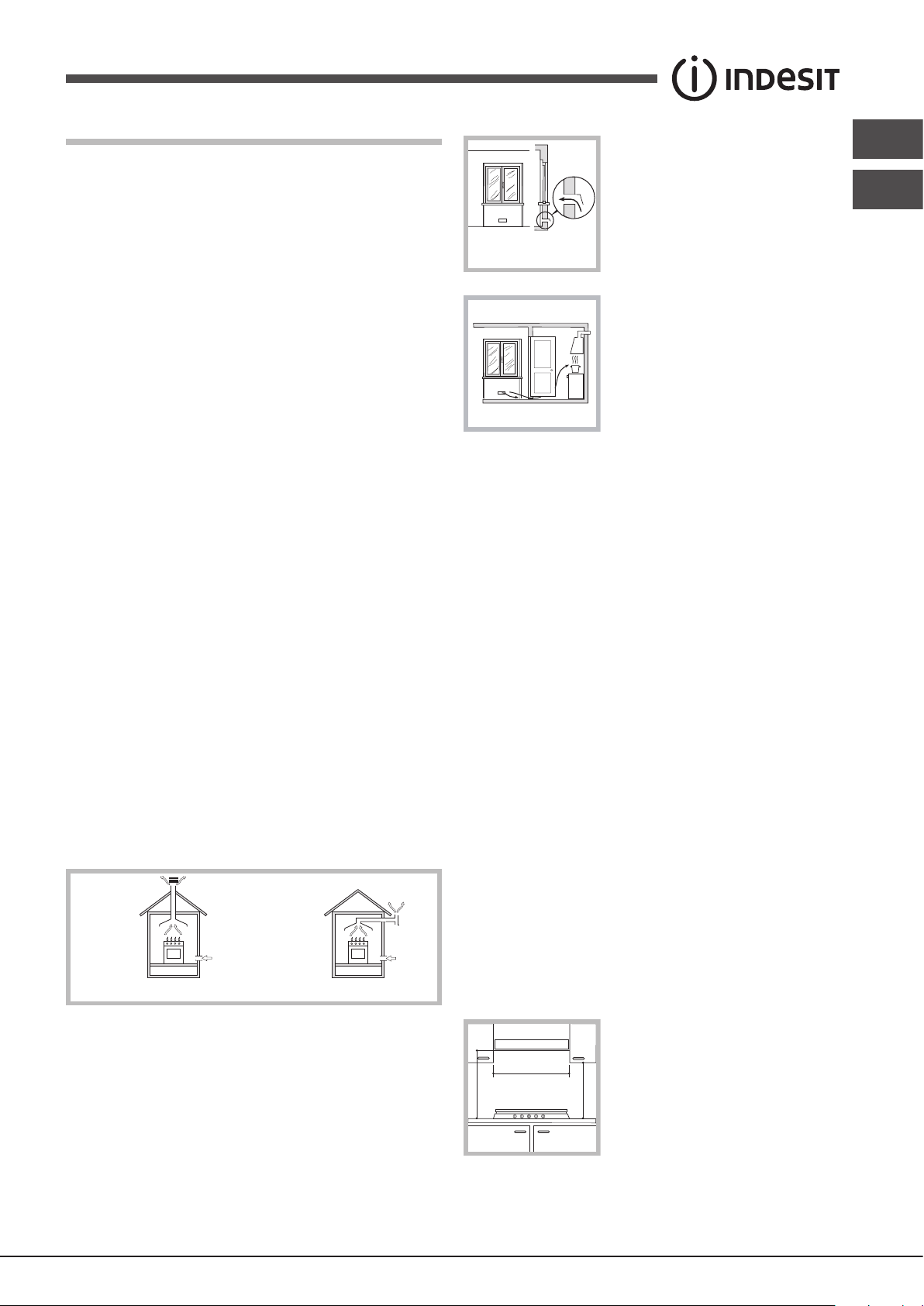

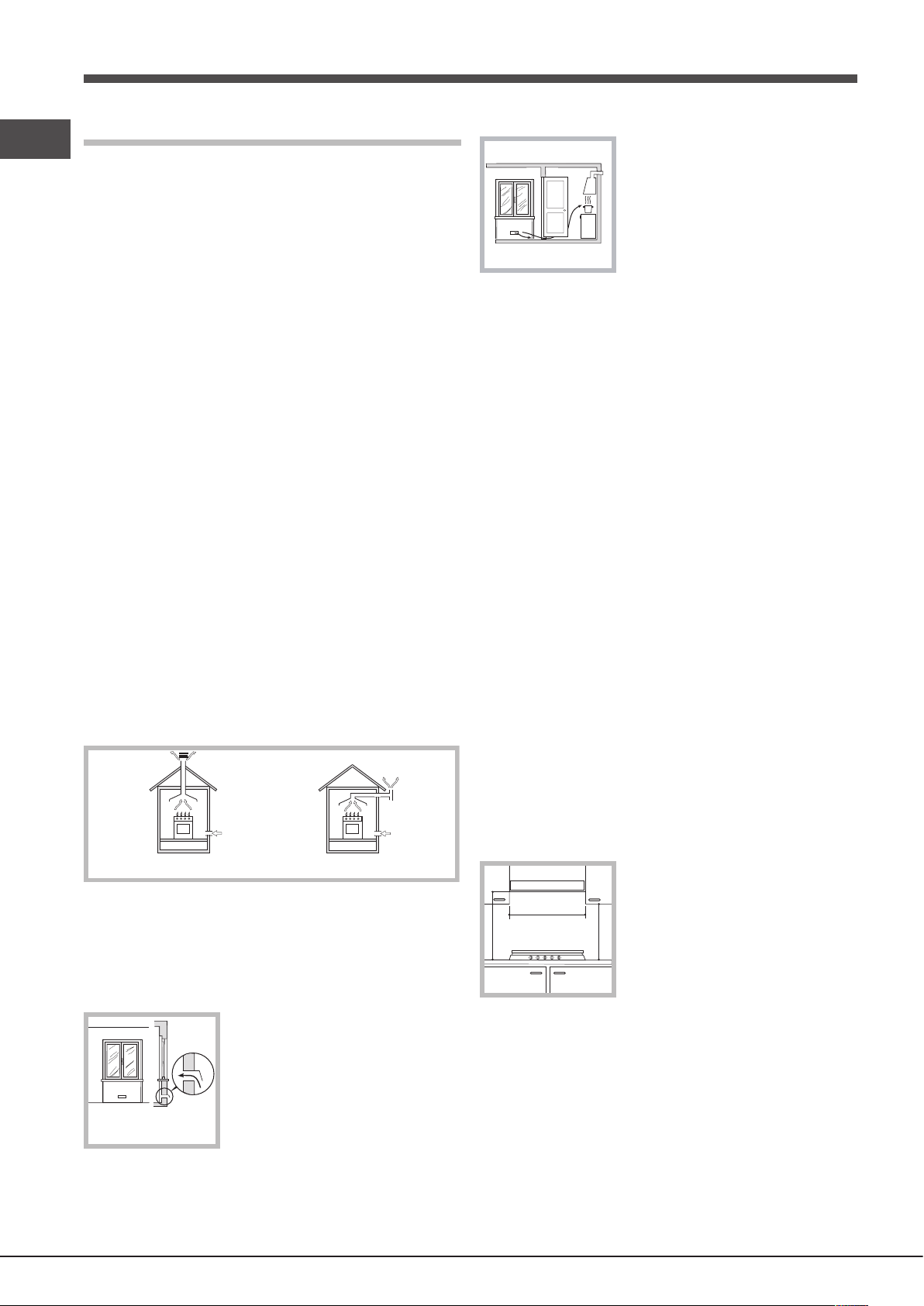

In camino o in canna fumaria ramificata (riservata agli apparecchi di cottura)

Direttamente all’esterno

• Il locale deve prevedere un sistema che consenta l’afusso dell’aria necessaria alla regolare combustione.

La portata di aria necessaria alla combustione non deve essere inferiore a 2 m3/h per kW di potenza installata.

Il sistema può essere realizzato prelevando direttamente l’aria dall’esterno dell’edificio tramite un condotto di almeno 100 cm2 di

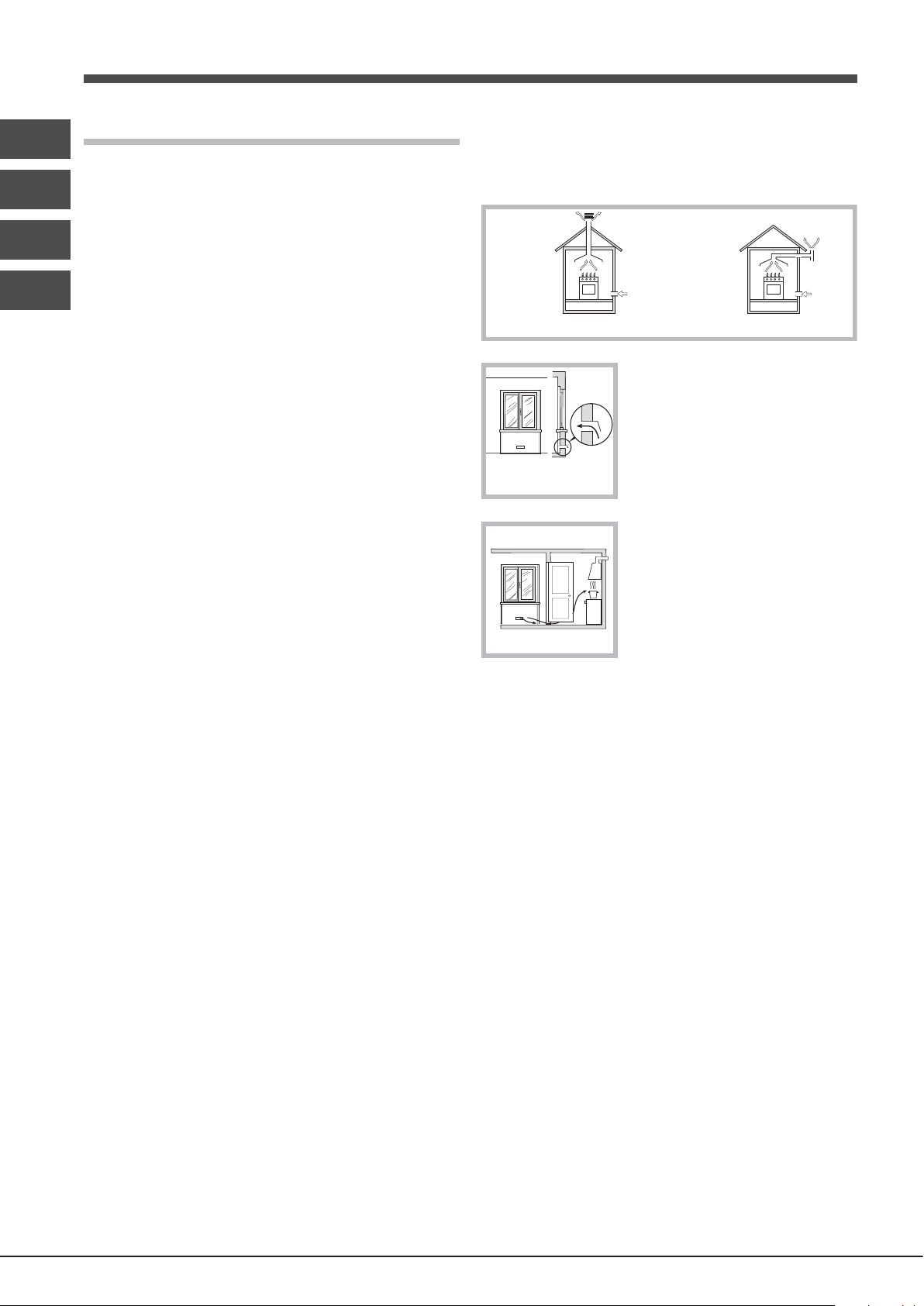

Esempi di aperture di ventilazione per l’aria comburente

Locale adiacente

Locale da ventilare

sezione utile e tale che non possa essere accidentalmente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l’esterno come sopra descritto, e che non siano parti comuni dell’immobile, o ambienti con pericolo di incendio,

Maggiorazione della fessura fra porta e pavimento

o camere da letto.

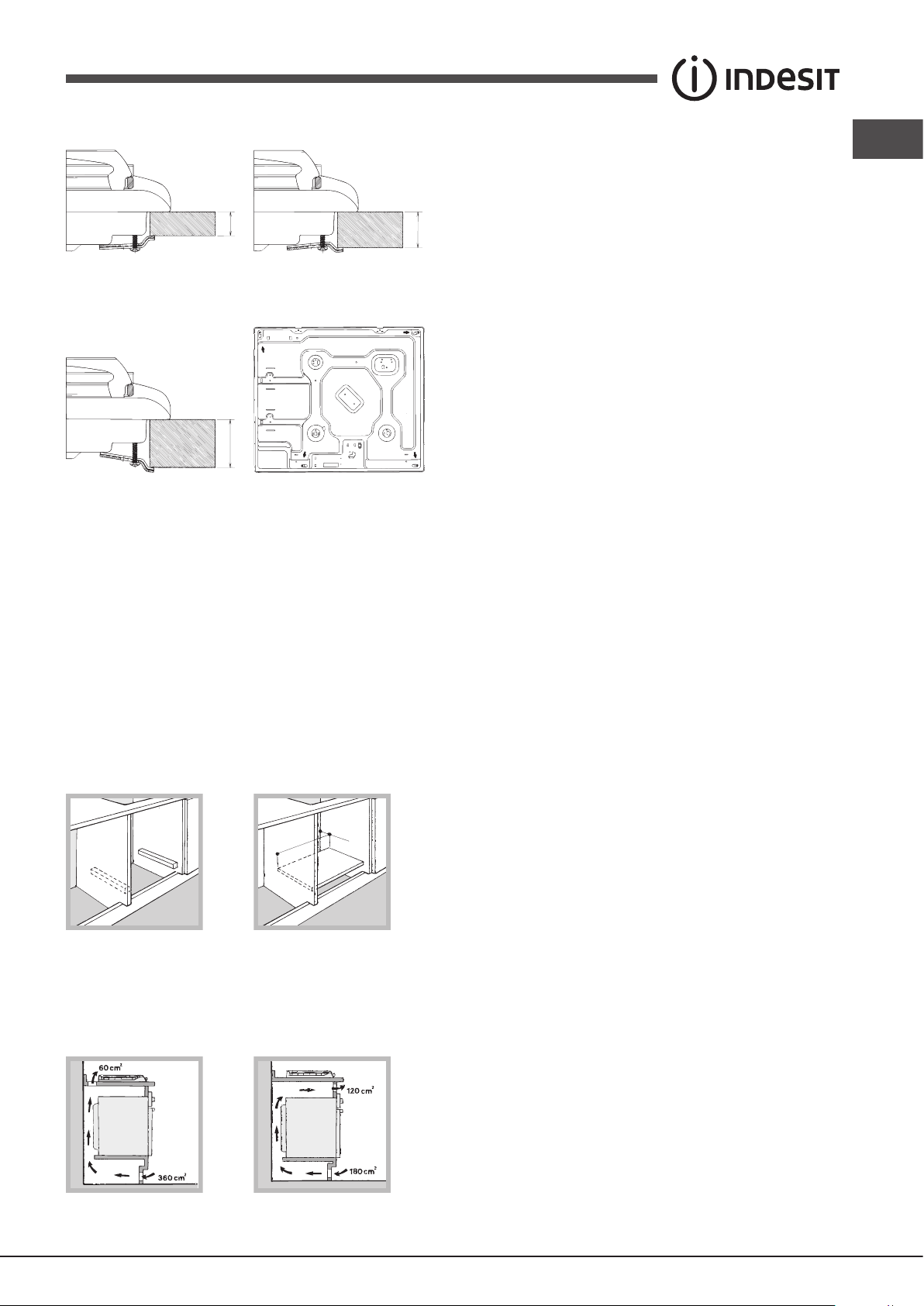

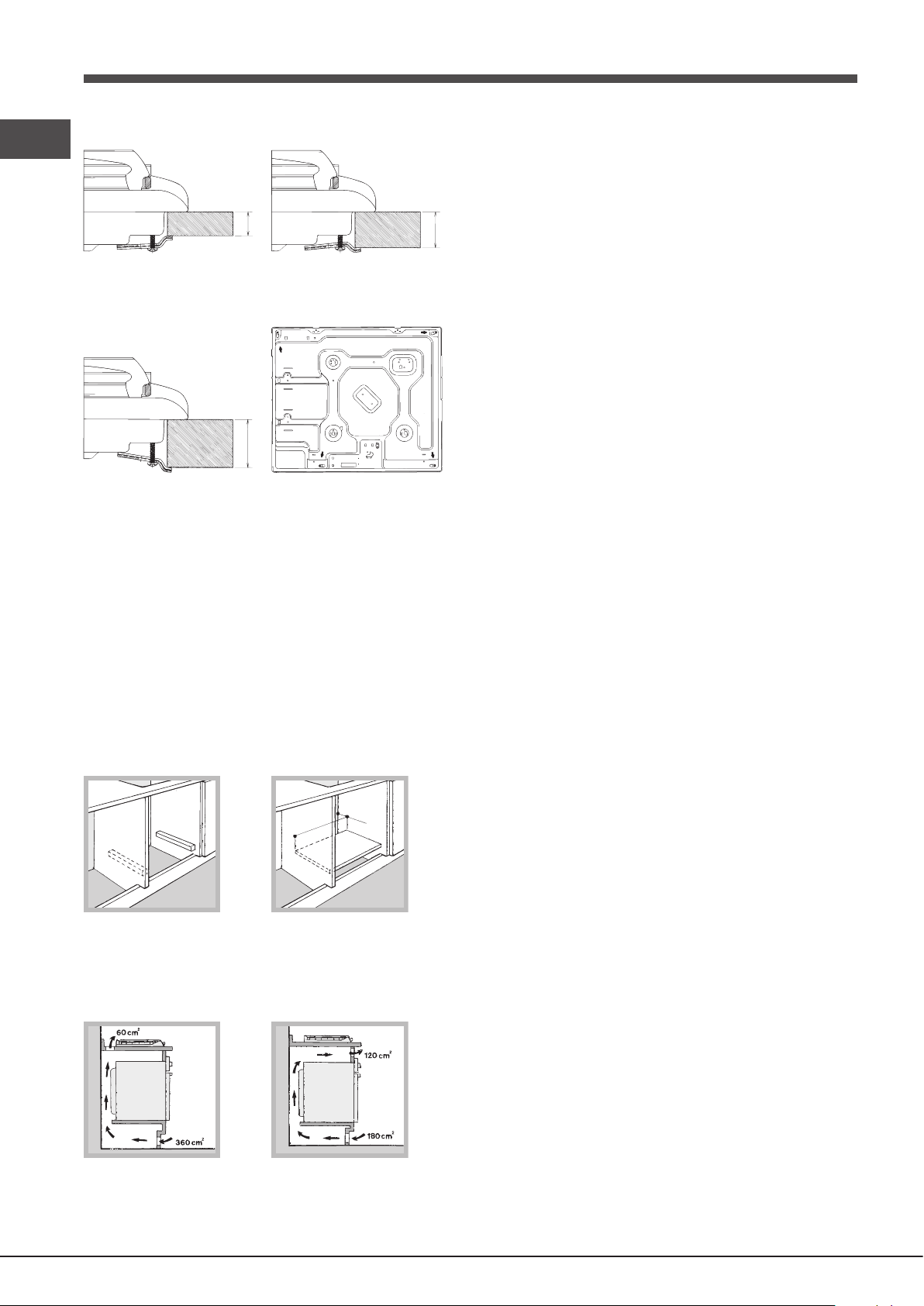

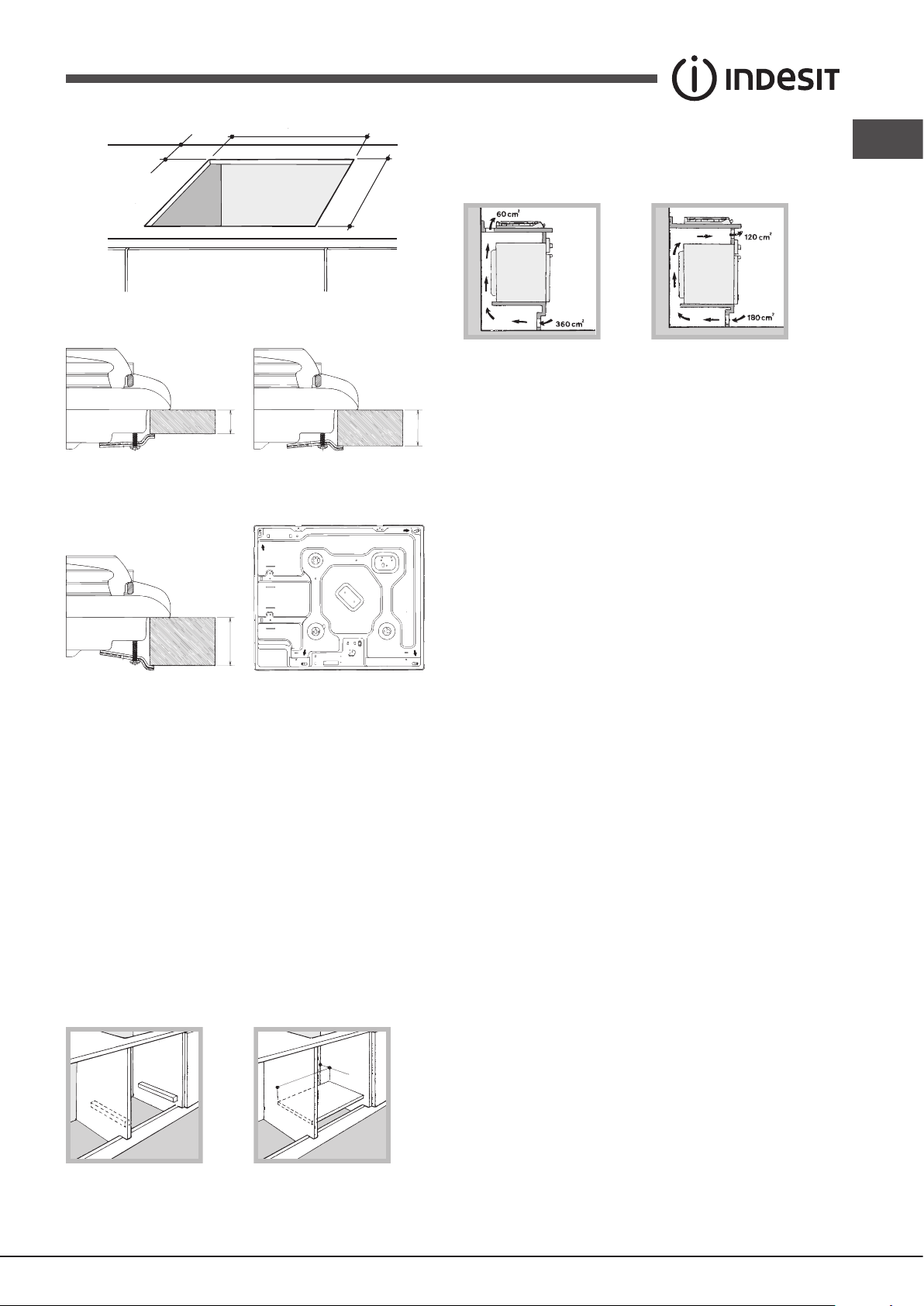

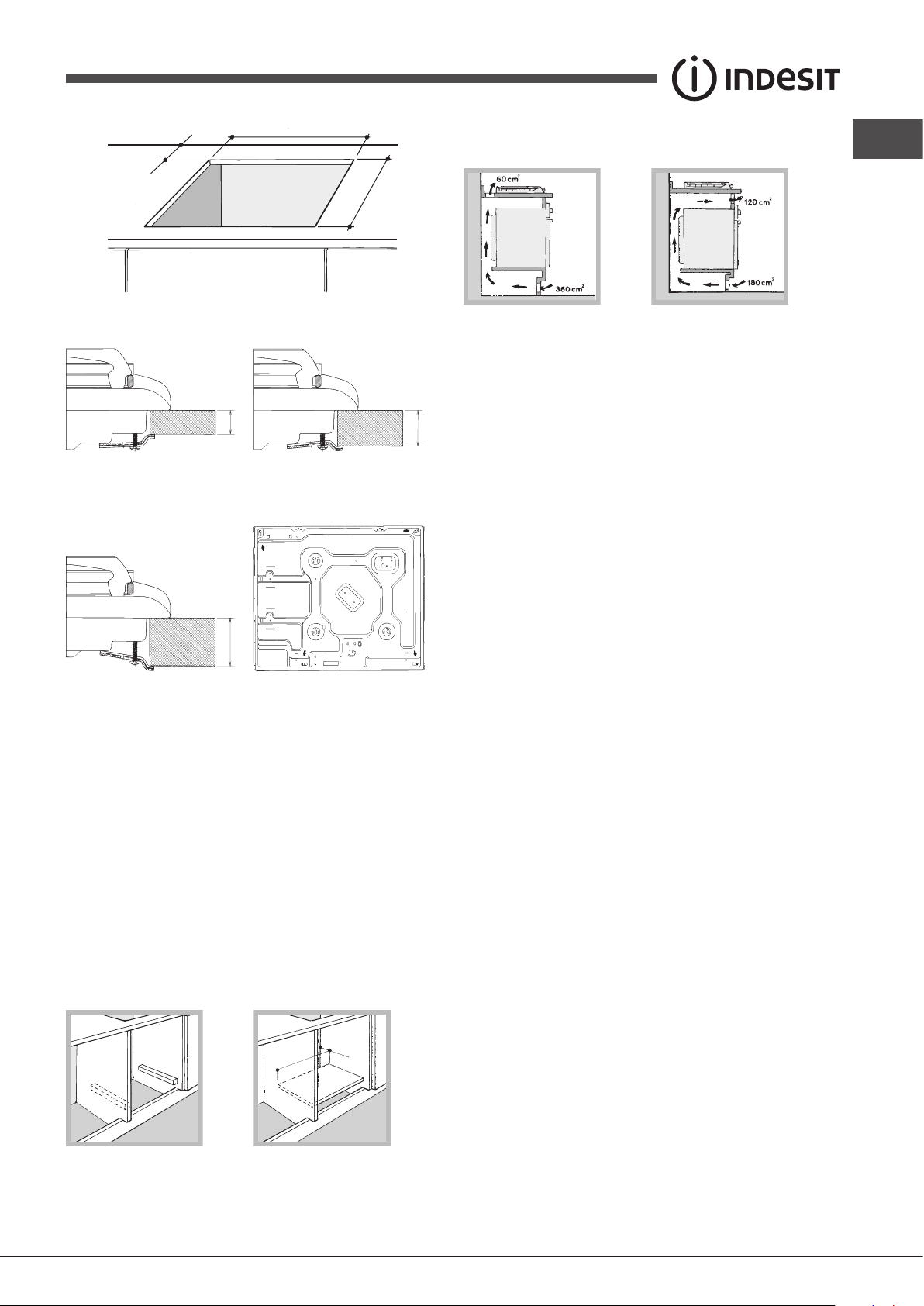

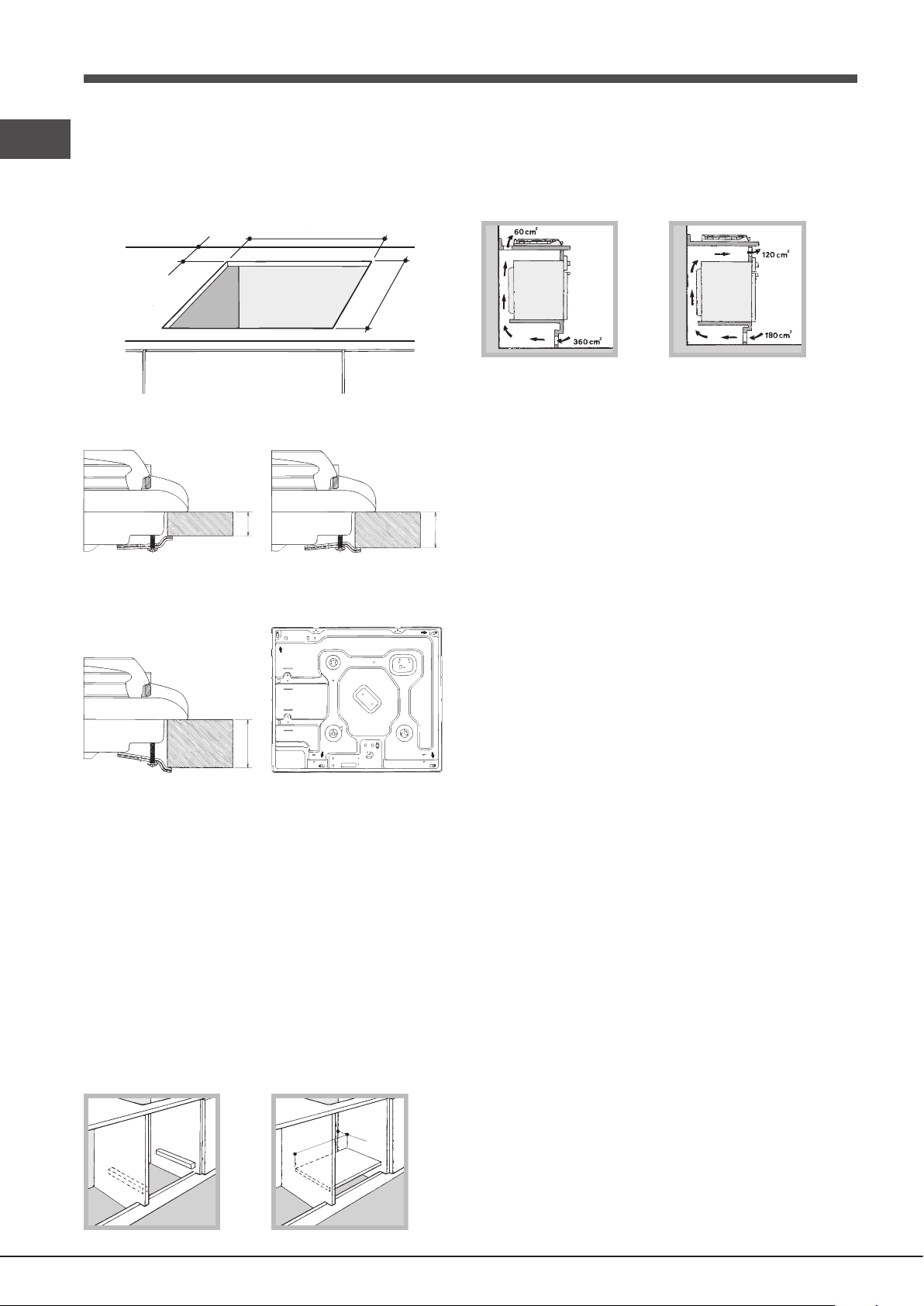

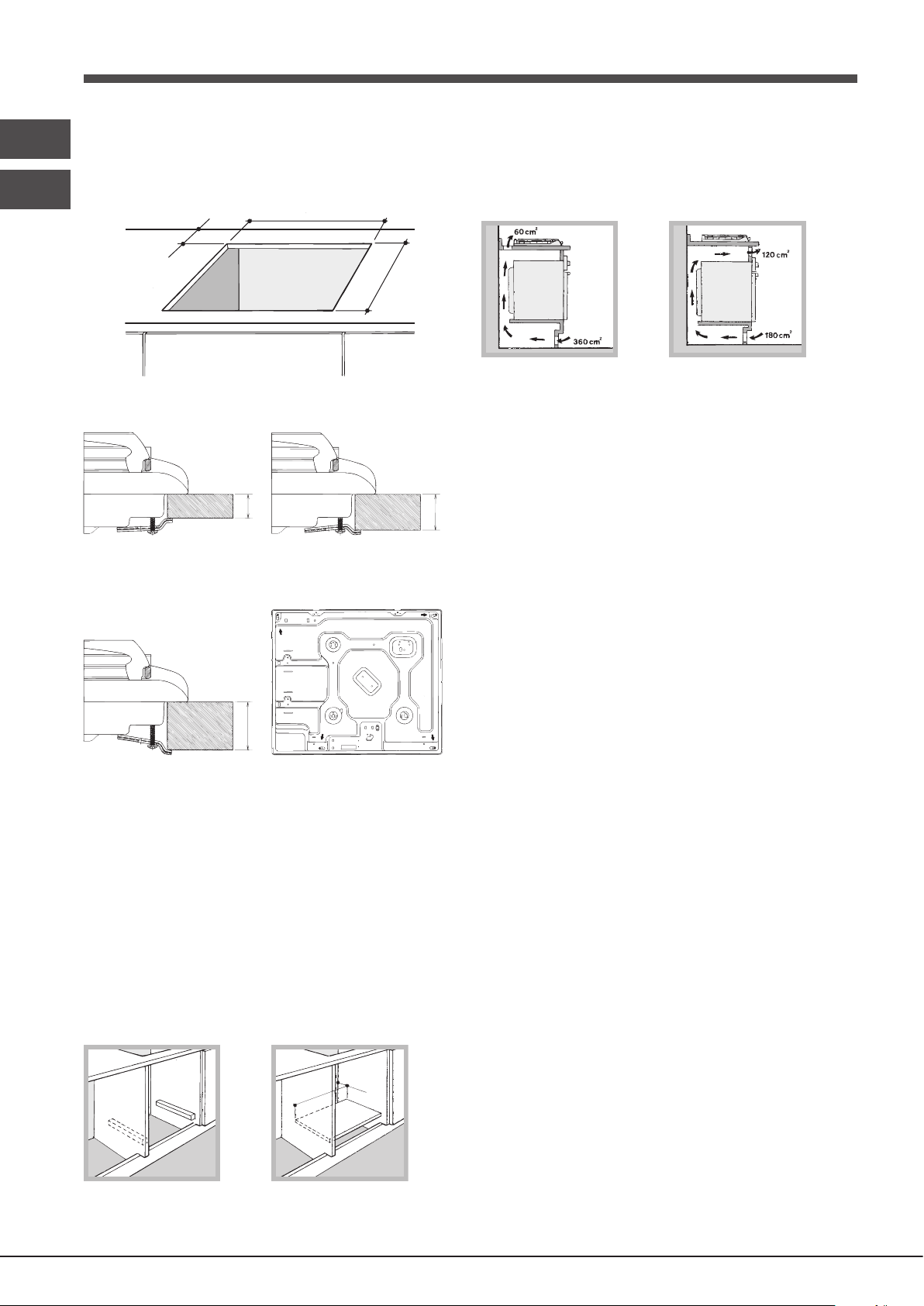

• Il vano del mobile dovrà avere le dimensioni indicate nella gura.

Sono previsti dei ganci di ssaggio che consentono di

ssare il piano su top da 20 a 40 mm. di spessore. Per un buon ssaggio del piano è consigliabile usare tutti i

ganci a disposizione.

55 mm

475 mm

Schema di ssaggio dei ganci

Posizione gancio per Posizione gancio per top H=20mm top H=30mm

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono

predisposti per il funzionamento con corrente alternata

alla tensione e frequenza di alimentazione indicate sulla

targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori

giallo-verde. Nel caso di installazione sopra un forno da

incasso l’allaccio elettrico del piano e quello del forno deve

essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l’eventuale estraibilità del forno.

Avanti

Posizione gancio per Dietro top H=40mm

! Usare i ganci contenuti nella “confezione accessori”

• Nel caso in cui il piano non sia installato su di un forno

incasso, è necessario inserire un pannello di legno come isolamento. Esso dovrà essere posizionato ad una distanza minima di 20 mm. dalla parte inferiore del piano stesso.

Aerazione

Per garantire una buona aerazione è necessario eliminare la parete posteriore del vano. È preferibile installare il forno in modo che appoggi su due listelli in legno oppure su un piano continuo che abbia un’apertura di almeno 45 x 560

mm (vedi gure).

Allacciamento del cavo di alimentazione alla rete

Montare sul cavo una spina normalizzata per il carico indicato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l’apparecchio e la rete un interruttore onnipolare con apertura minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore

(il lo di terra non deve essere interrotto dall’interruttore). Il

cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50°C la temperatura ambiente.

! L’installatore è responsabile del corretto collegamento elettrico e dell’osservanza delle norme di sicurezza. Prima di effettuare l’allacciamento accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta

caratteristiche;

• la tensione di alimentazione sia compresa nei valori nella targhetta caratteristiche;

• la presa sia compatibile con la spina dell’apparecchio. In caso contrario sostituire la presa o la spina; non usare

prolunghe e multiple.

45 mm.

560 mm.

Nel caso di installazione sopra un forno da incasso senza ventilazione forzata di raffreddamento, per consentire un’adeguata areazione all’interno del mobile vanno garantite

delle prese d’aria di ingresso e di uscita (vedi gure).

! E’ possibile installare il piano PI 640 AST/PIM 640 AST solo

sopra forni incasso dotati di ventilazione di raffreddamento.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.

! Il cavo deve essere controllato periodicamente e sostituito

solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste

norme non vengano rispettate.

Collegamento gas

Il collegamento dell’apparecchio alla tubazione o alla bombola del gas dovrà essere effettuato come prescritto dalle Norme UNI-CIG 7129 e 7131 e successivi aggiornamenti, solo dopo essersi accertati che esso è regolato per il tipo di gas con cui sarà alimentato. In caso contrario eseguire le operazioni indicate al paragrafo “Adattamento ai diversi tipi di gas”.

Nel caso di alimentazione con gas liquido, da bombola,

utilizzare regolatori di pressione conformi alle Norme UNI EN 12864 e successivi aggiornamenti.

! Per un sicuro funzionamento, per un adeguato uso

dell’energia e maggiore durata dell’apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicati nella tabella 1 “Caratteristiche dei bruciatori ed ugelli”.

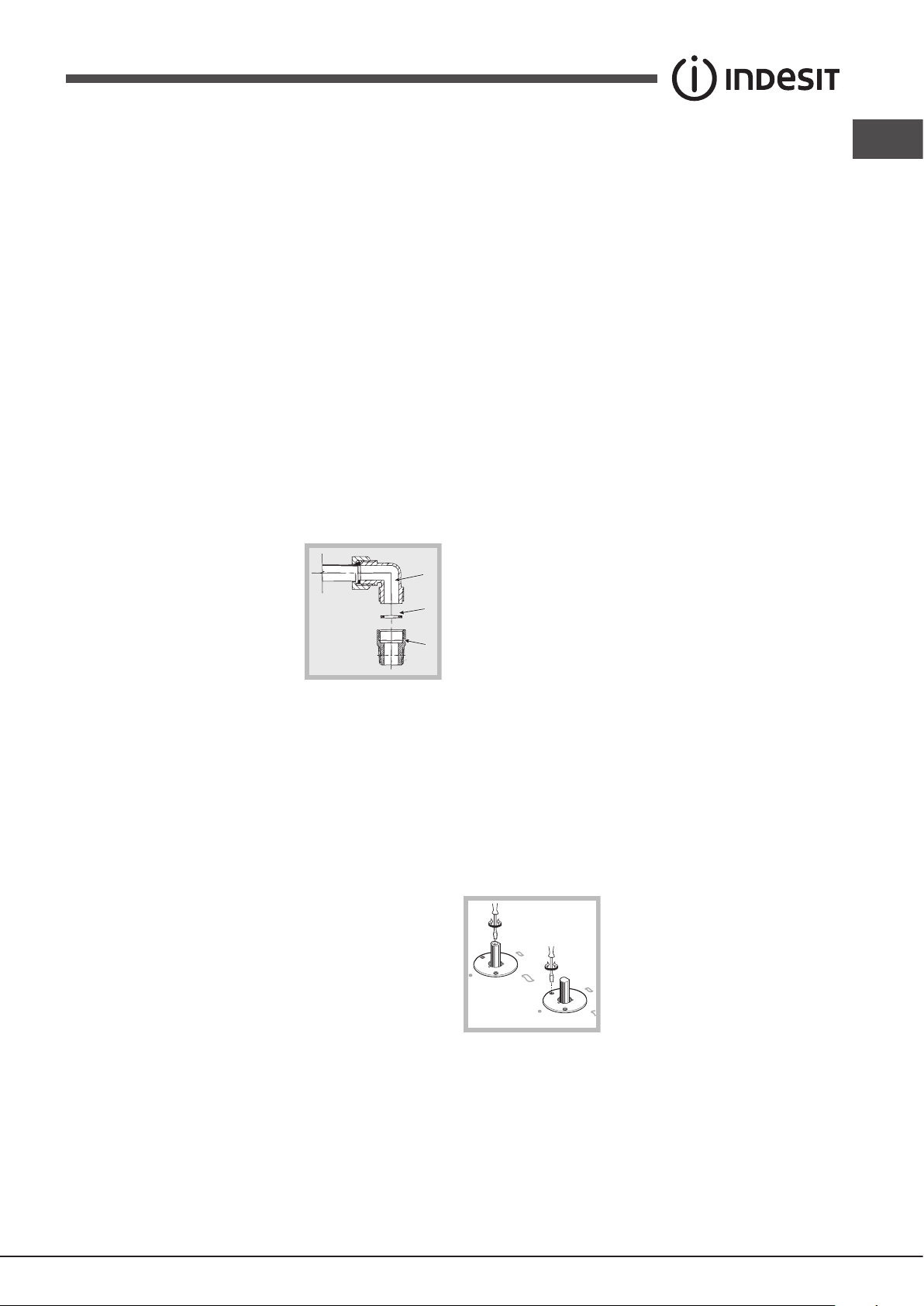

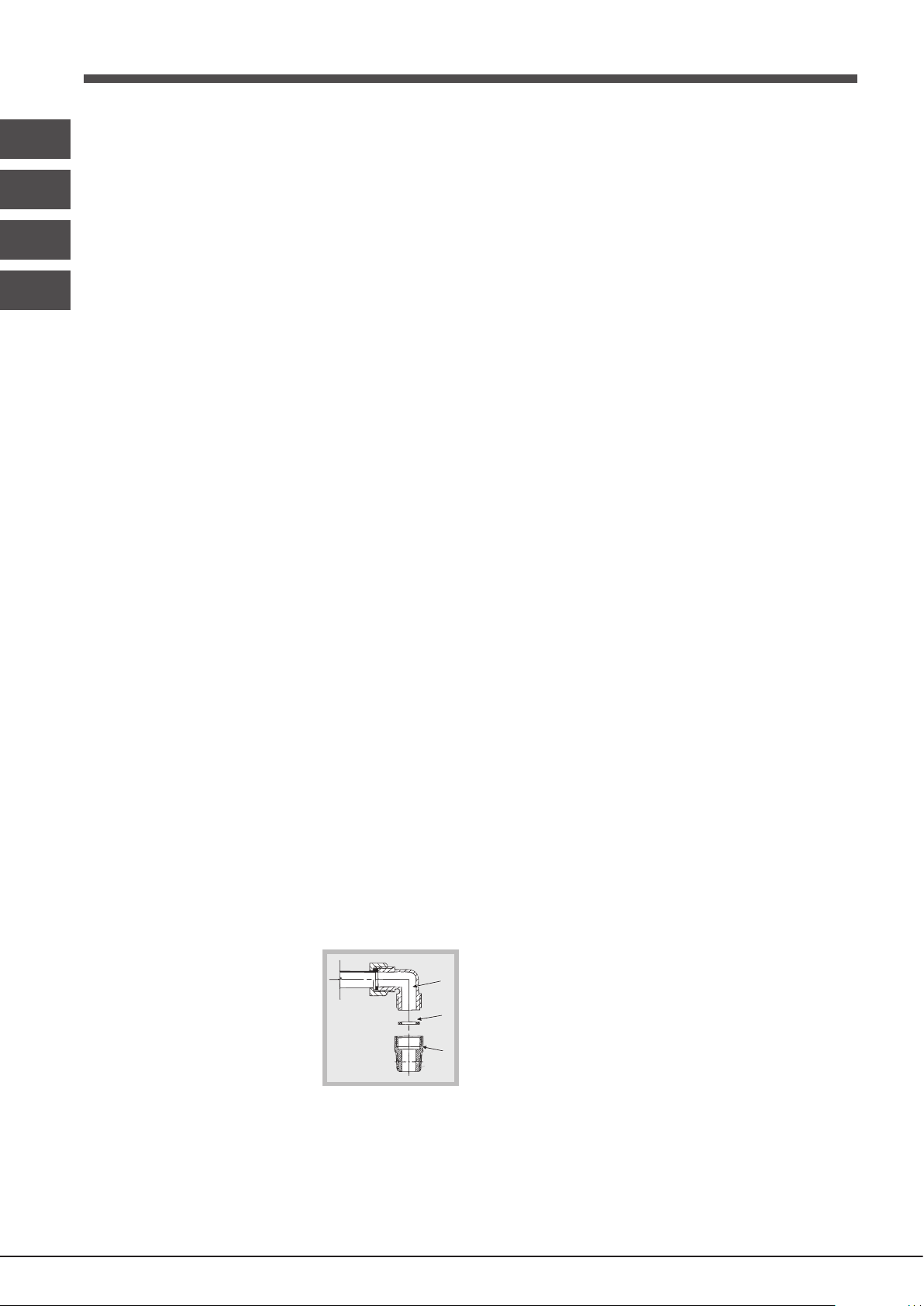

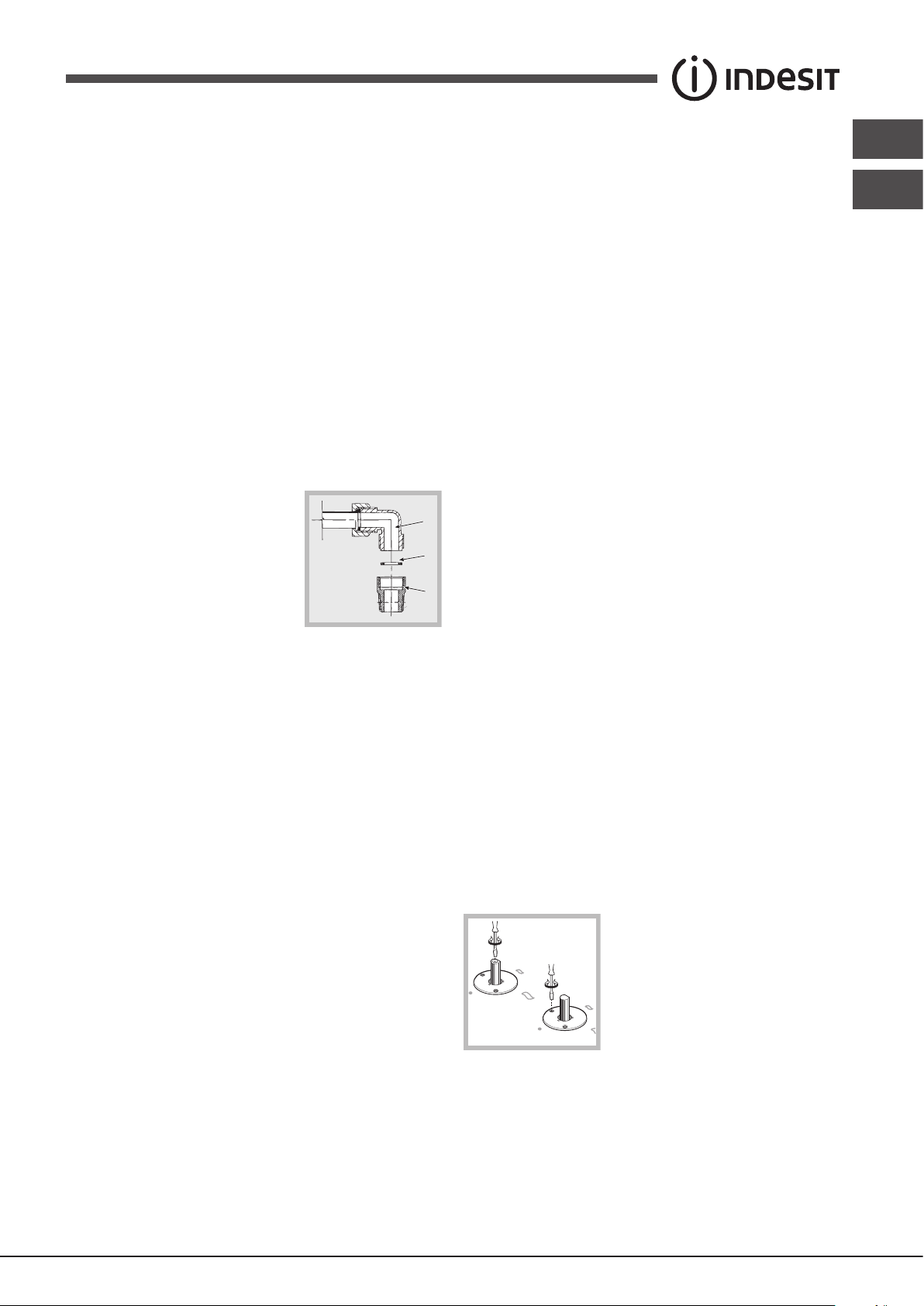

Allaccio con tubo rigido (rame o acciaio)

! L’allaccio all’impianto gas deve essere effettuato in modo da non provocare sollecitazioni di alcun genere all’apparecchio. Sulla rampa di alimentazione dell’apparecchio è presente un raccordo a “L” orientabile, la cui tenuta è assicurata da una guarnizione. Nel caso risulti necessario ruotare il raccordo sostituire tassativamente la guarnizione di tenuta (in dotazione con l’apparecchio). Il raccordo di entrata del

gas all’apparecchio è lettato 1/2 gas maschio cilindrico.

Allaccio con tubo essibile in acciaio inossidabile a parete continua con attacchi lettati

Il raccordo di entrata del gas all’apparecchio è lettato 1/2

gas maschio cilindrico. La messa in opera di tali tubi deve essere effettuata in modo che la loro lunghezza, in condizioni di massima estensione, non sia maggiore di 2000 mm. Ad allacciamento avvenuto

assicurarsi che il tubo metallico essibile non venga a

contatto con parti mobili o schiacciato.

! Utilizzare esclusivamente tubi conformi alla Norma UNICIG 9891 e guarnizioni di tenuta metalliche in alluminio conformi alla UNI 9001-2 o guarnizioni in gomma conformi alla UNI EN 549.

Controllo Tenuta

! Ad installazione ultimata controllare la perfetta tenuta di tutti i raccordi utilizzando una soluzione saponosa e mai

una amma.

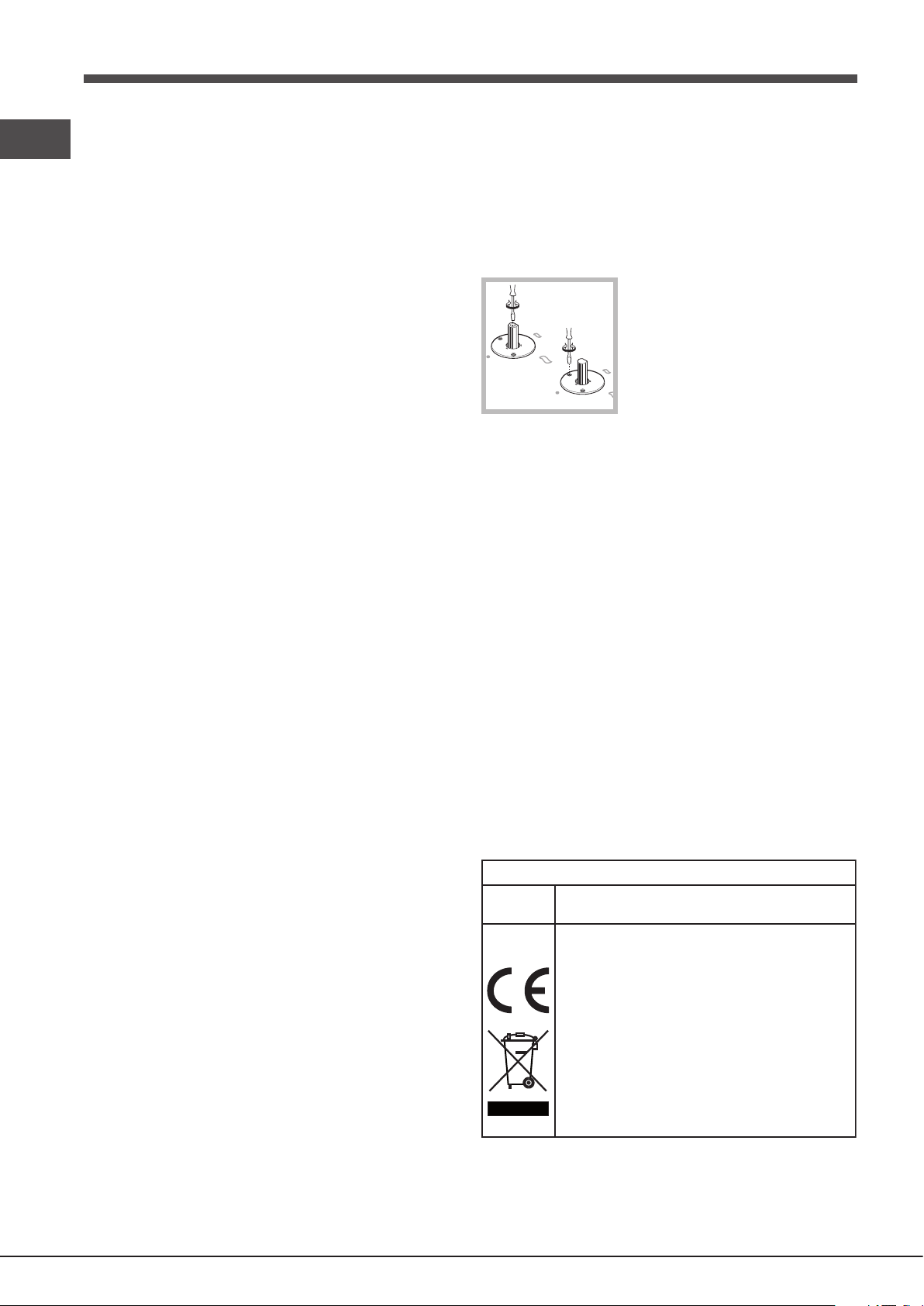

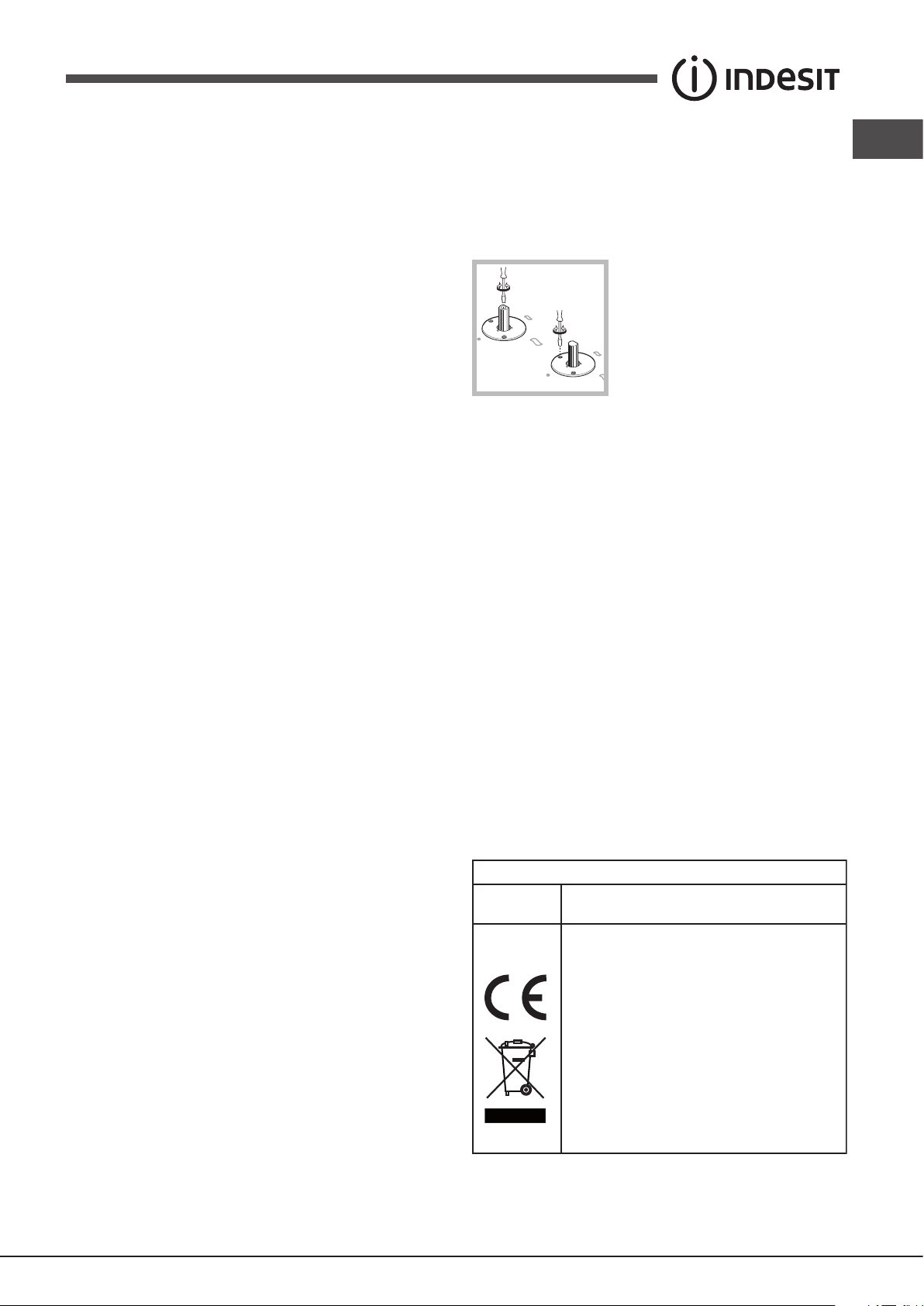

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il quale esso è predisposto (indicato sulla etichetta ssata

nella parte inferiore del piano o sull’imballo), occorre sostituire gli ugelli dei bruciatori effettuando le seguenti operazioni:

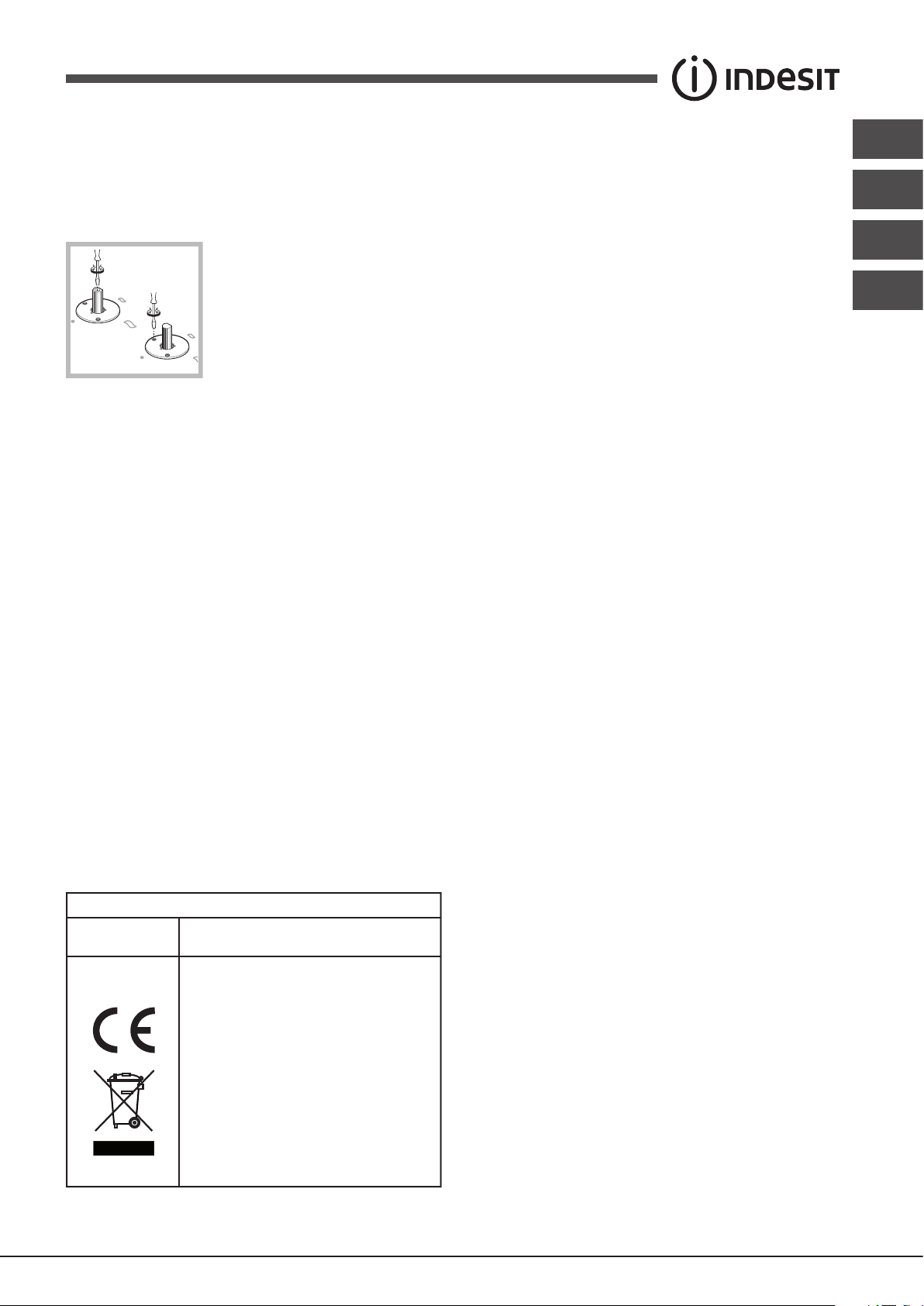

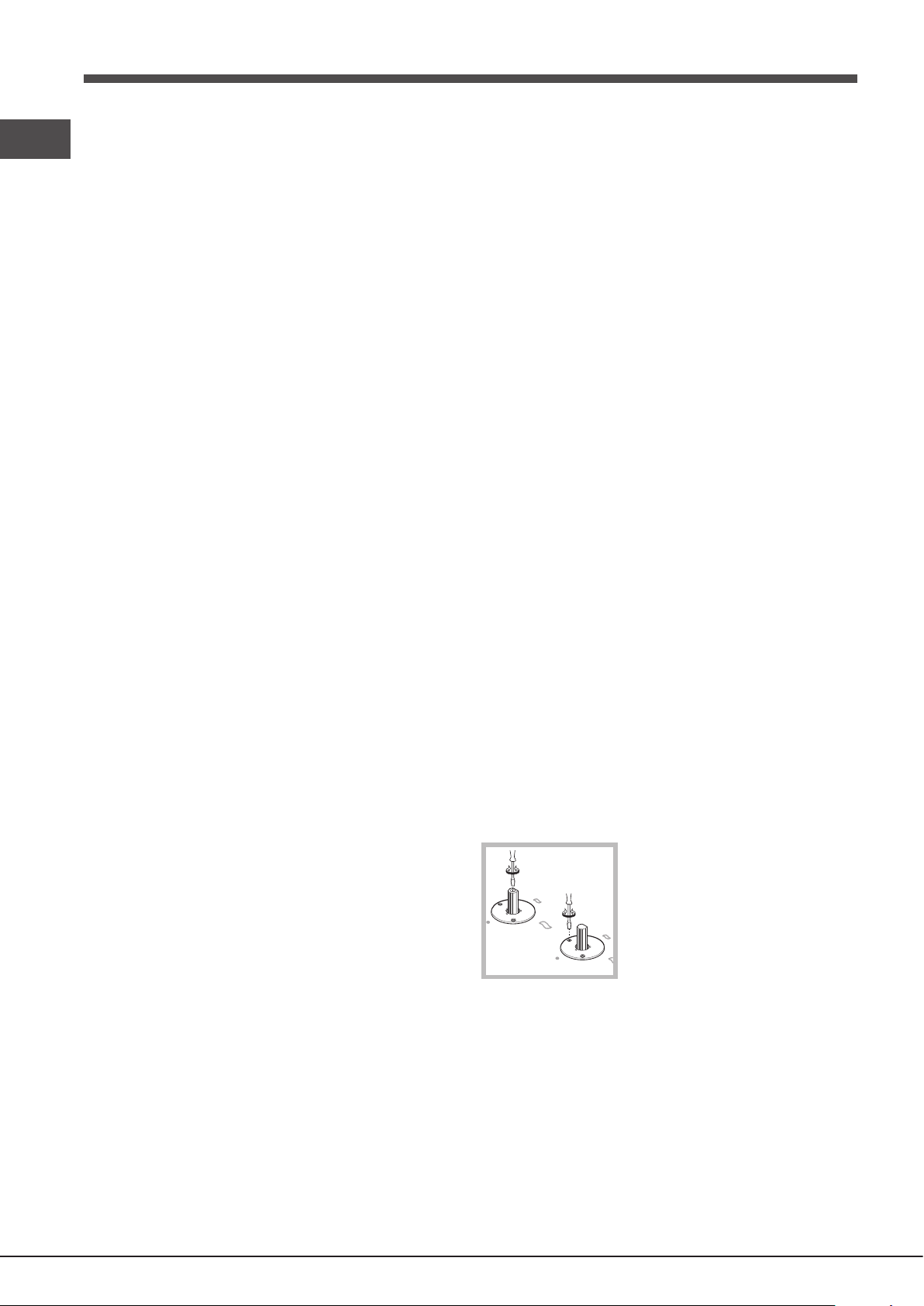

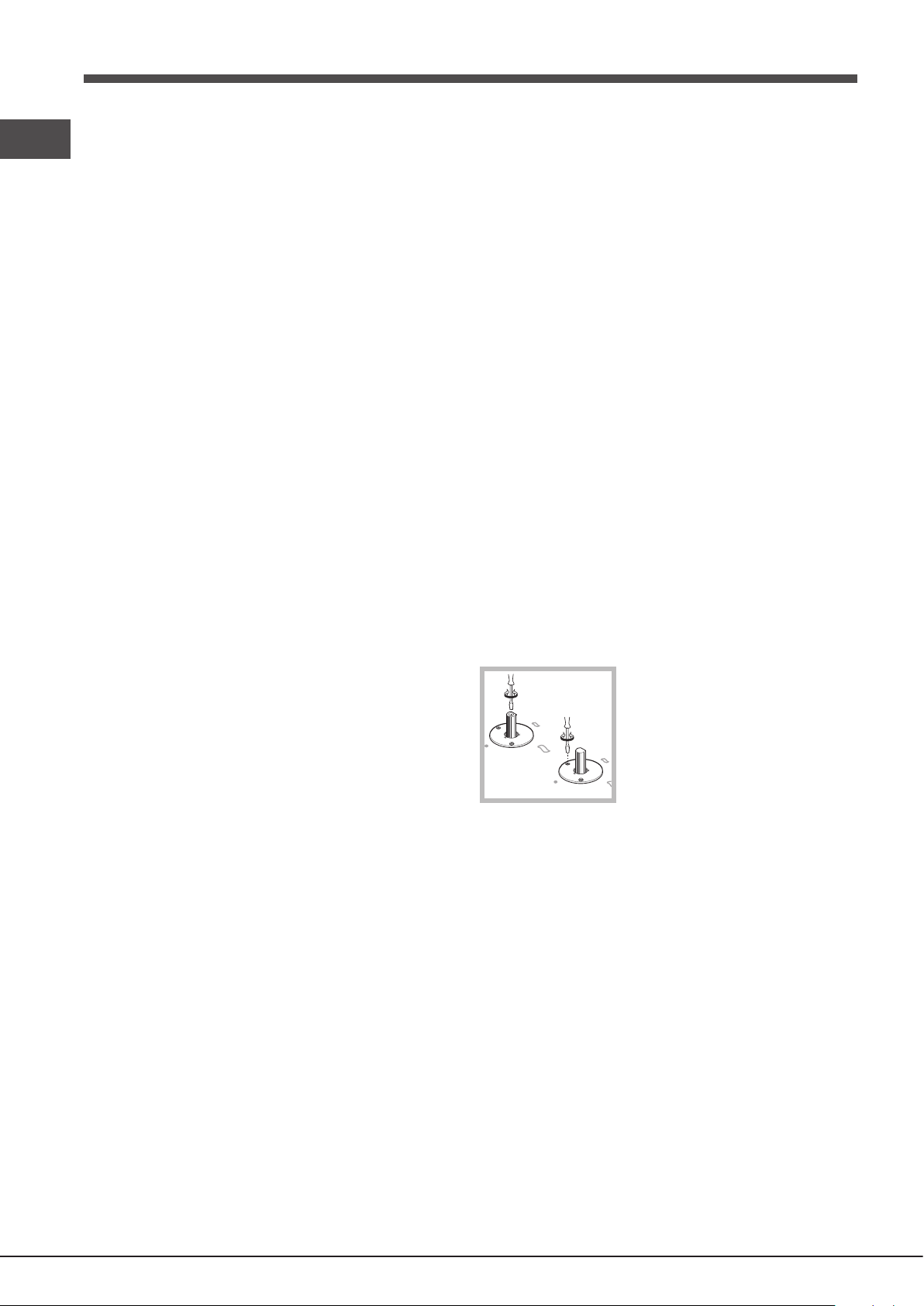

1. togliere le griglie del piano e slare i bruciatori dalle loro

sedi.

2. svitare gli ugelli, servendosi di una chiave a tubo da

7mm. e sostituirli con quelli adatti al nuovo tipo di gas

(vedi tabella 1 “Caratteristiche dei bruciatori ed ugelli”).

3. rimontare le parti eseguendo all’inverso le operazioni.

4. al termine dell’operazione, sostituite la vecchia etichetta

taratura con quella corrispondente al nuovo gas d’utilizzo,

reperibile presso i Nostri Centri Assistenza Tecnica.

• Regolazione minimi

1. Portare il rubinetto sulla posizione di minimo;

2. Togliere la manopola ed agire sulla vite di regolazione posta all’interno o di fianco all’astina

del rubinetto no ad ottenere una piccola amma regolare.

3. Vericare che ruotando rapidamente la manopola dalla

posizione di massimo a quella di minimo non si abbiano

spegnimenti dei bruciatori.

4. Negli apparecchi provvisti del dispositivo di sicurezza

(termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumentare la portata dei minimi stessi agendo sulla vite di regolazione.

5. Effettuata la regolazione, ripristinate i sigilli posti sui by-

pass con ceralacca o materiali equivalenti.

! Nel caso dei gas liquidi, la vite di regolazione dovrà essere

avvitata a fondo.

! Al termine dell’operazione sostituire la vecchia etichetta di

taratura con quella corrispondente al nuovo gas di utilizzo,

reperibile presso i nostri Centri Assistenza Tecnica.

! Qualora la pressione del gas utilizzato sia diversa (o

variabile) da quella prevista, è necessario installare, sulla

tubazione d’ingresso un appropriato regolatore di pressione (secondo EN 88-1 e EN 88-2).

TARGHETTA CARATTERISTICHE Collegamenti

elettrici

vedi targhetta caratteristiche

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 2006/95/CEE del 12/12/06 (Bassa Tensione) e successive modificazioni

- 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni

- 93/68/CEE del 22/07/93 e successive modificazioni.

- 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni.

- 2012/19/CE e successive modificazioni.

• Regolazione aria primaria dei bruciatori

I bruciatori non necessitano di nessuna regolazione dell’aria primaria.

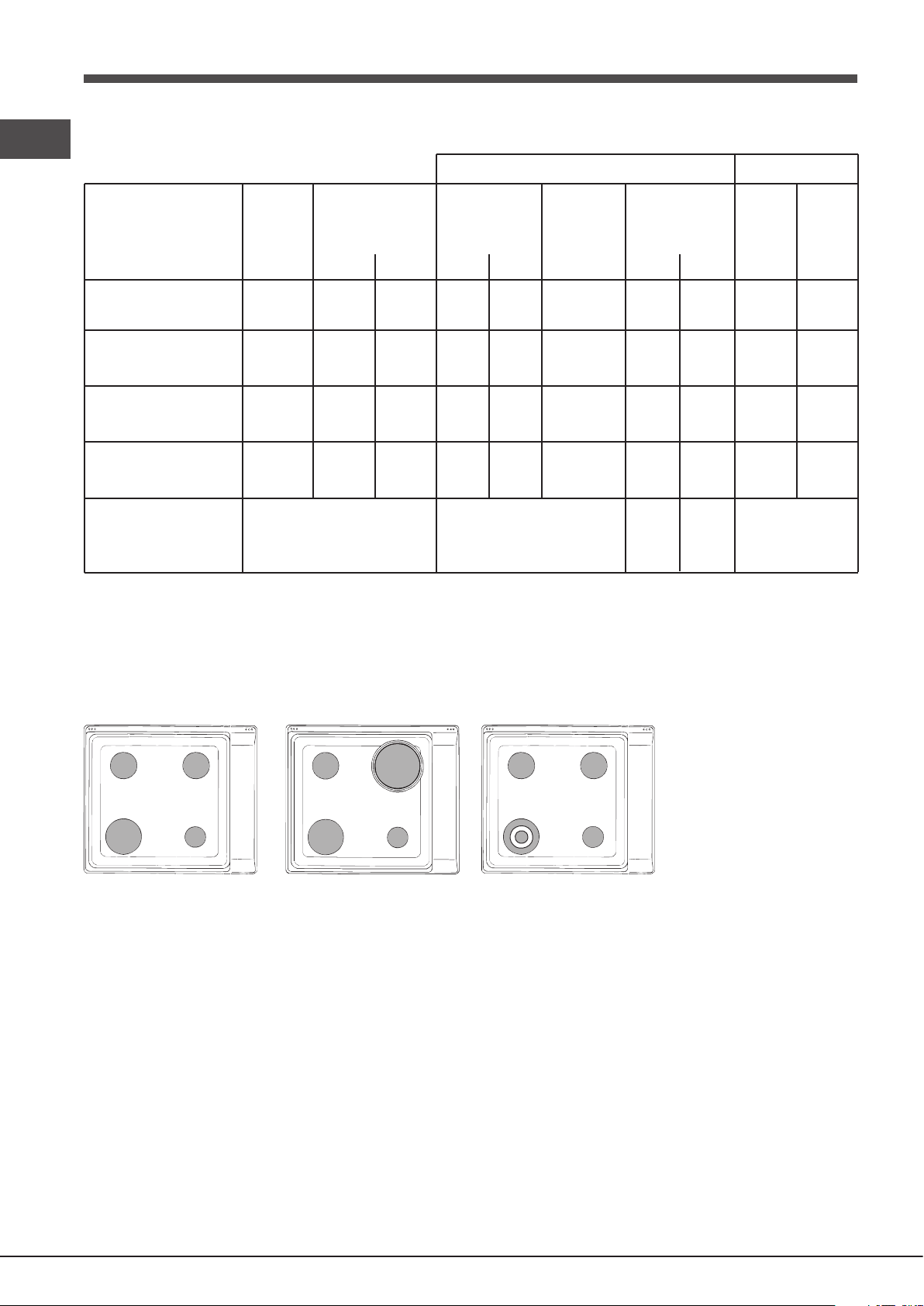

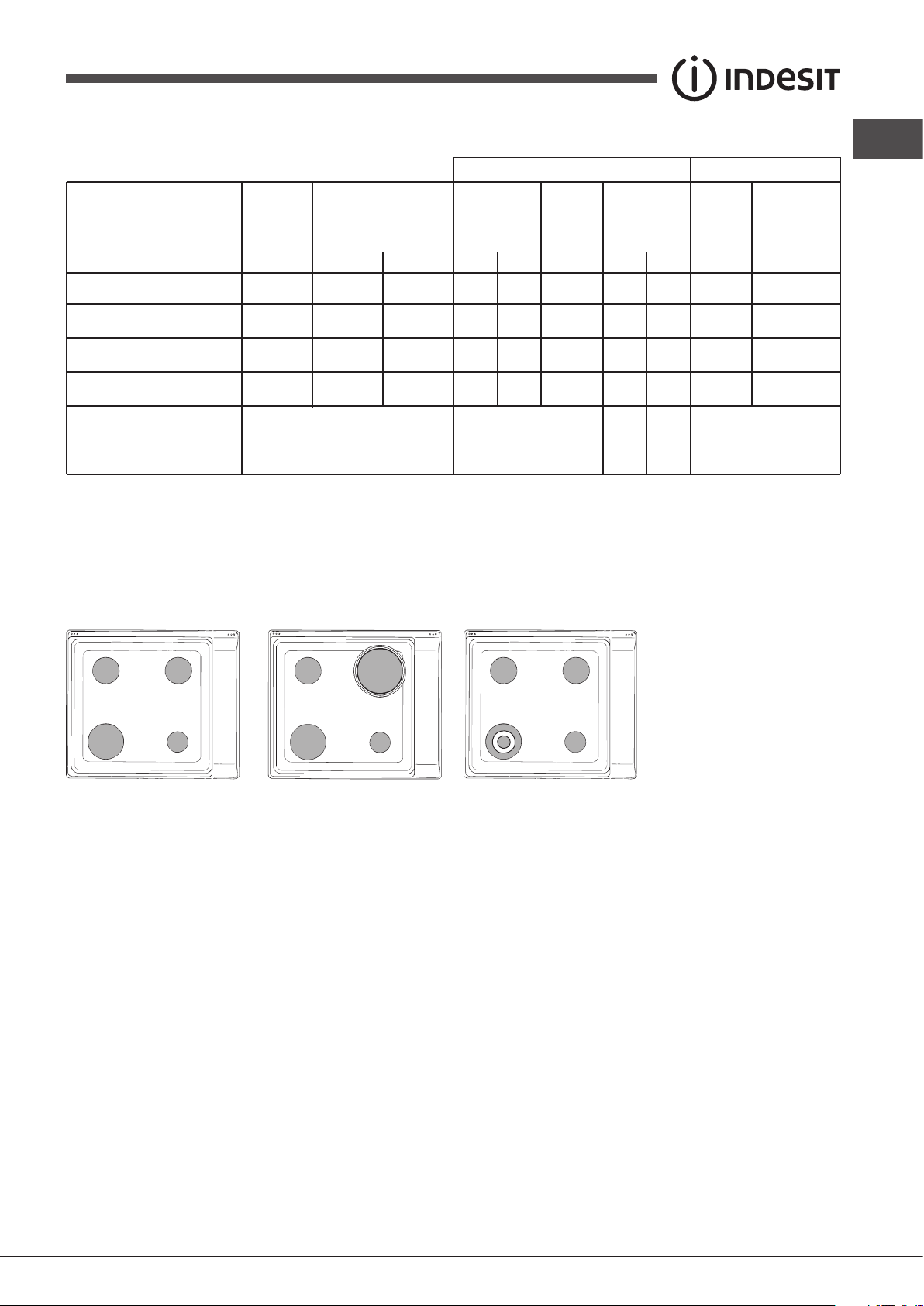

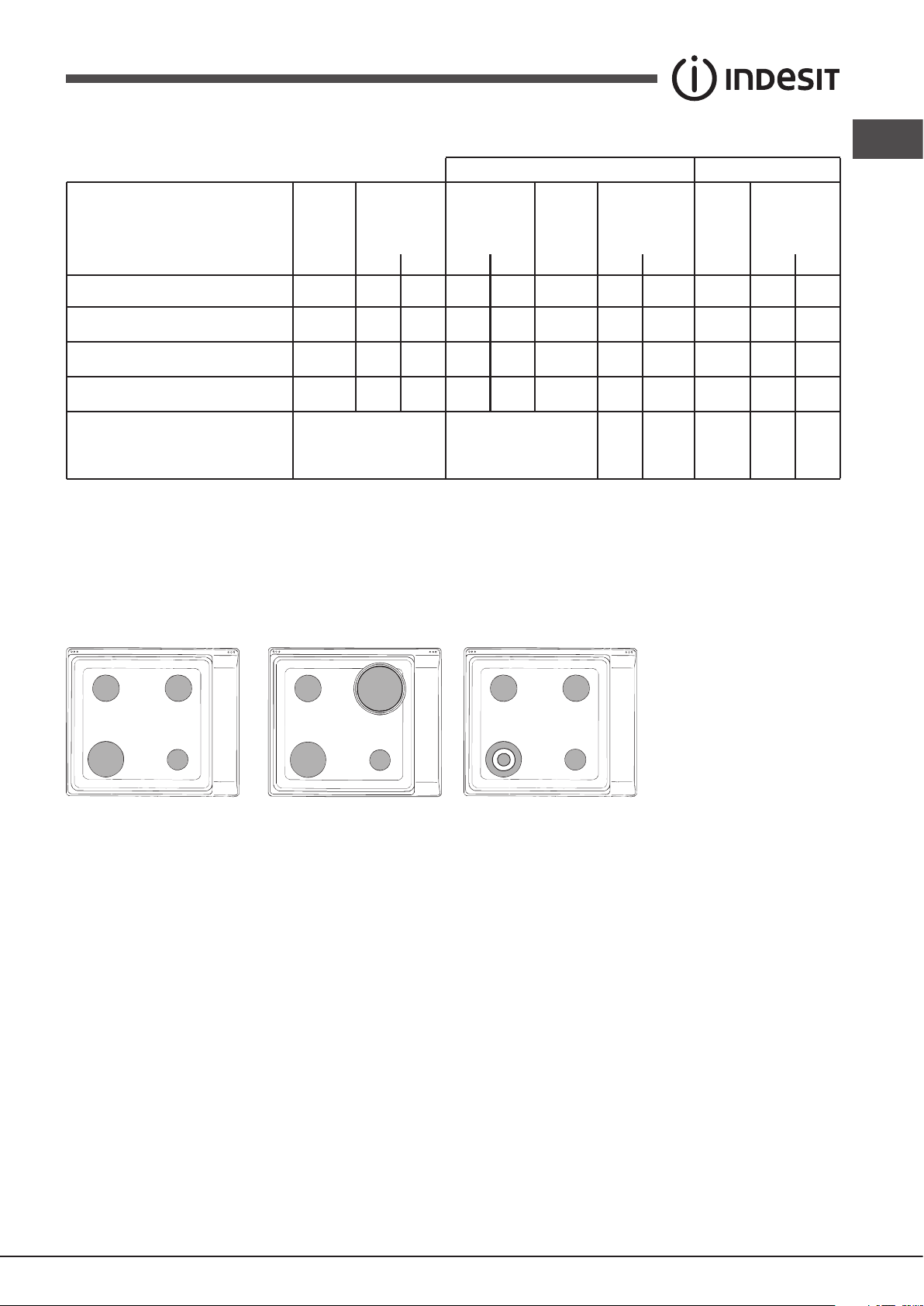

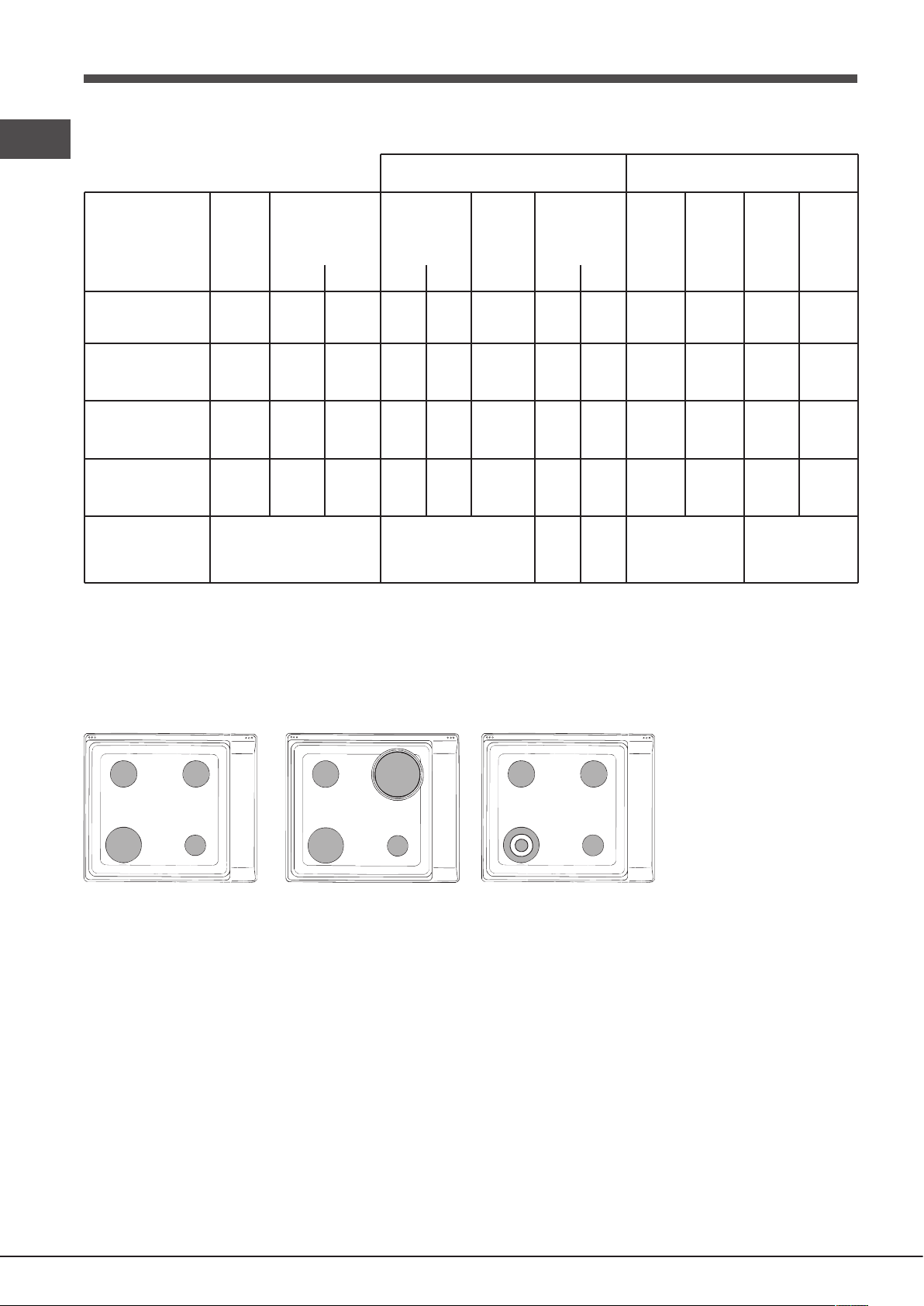

Caratteristiche dei bruciatori ed ugelli

Tabella 1 Gas Liquido Gas Naturale

Bruciatore

Diametro

(mm)

Potenza termica

kW (p.c.s.*)

Nom. Red.

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

Pressioni di alimentazione

100

130

3.00

1.90

1.00

3.25

Nominale (mbar)

Minima (mbar)

Massima (mbar)

* A 15°C e 1013,25 mbar-gas secco

** Propano P.C.S. = 50.37 MJ/Kg *** Butano P.C.S. = 49.47 MJ/Kg Naturale P.C.S. = 37.78 MJ/m

0.70

0.40

1.50

By-pass

1/100

(1)

(mm)

Ugello

1/100

(mm) ***

218

138

236

28 - 30

Portata*

g/h

20 35

214

136

232

37 25 45

Ugello

1/100

(mm)

116

106

133

Portata*

l/h

286

181

309

20 17 25

(1) Solo per apparecchi con dispositivo di sicurezza contro le fughe di gas.

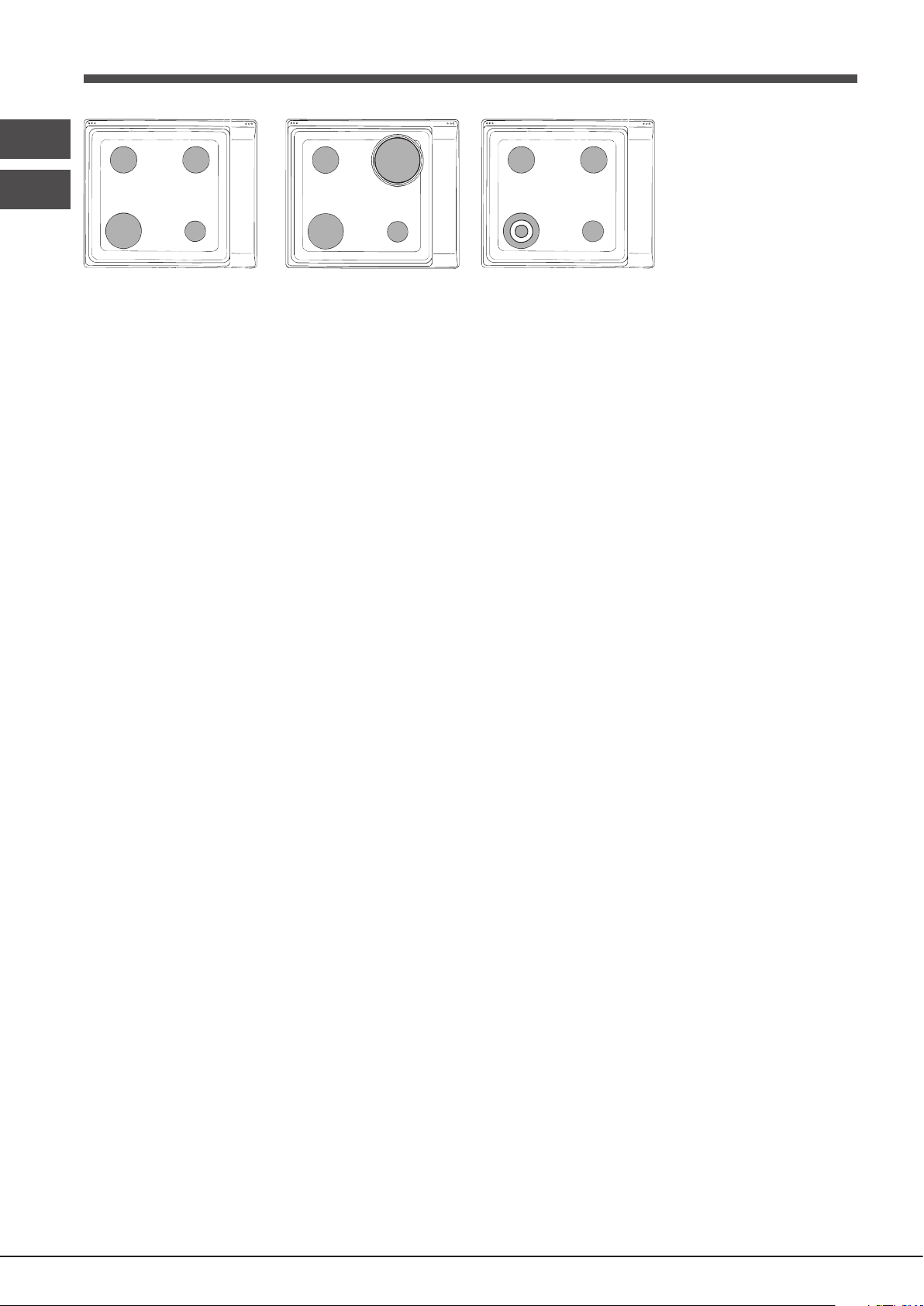

PI 640 PI 640 A PI 640 IB PI 640 AS PI 640 A R PI 640 S PI 640 AS R PIM 640 AS PIM 640 S PIM 640 AS EX PIM 640 A

PI 631 PI 631 IB PI 631 A PI 631 AS PIM 631 AS

PI 640 AST PIM 640 AST

ATC

! E’ possibile installare il piano PI 640 AST/PIM 640 AST solo sopra forni incasso dotati di ventilazione di raffreddamento.

Avvio e utilizzo

• utilizzare sempre recipienti a fondo piatto e con coperchio.

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica* corrispondente.

Bruciatori gas

Il bruciatore prescelto può essere regolato dalla manopola corrispondente come segue:

● Spento

Massimo

Minimo

Per accendere uno dei bruciatori, avvicinare allo stesso

una amma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario no alla

posizione di massima potenza. Nei modelli dotati di dispositivo di sicurezza, è necessario

mantenere premuta la manopola per circa 2-3 secondi nchè

non si scalda il dispositivo che mantiene automaticamente

accesa la amma .

Nei modelli dotati di candela di accensione, per accendere il bruciatore prescelto, prima premere il pulsante di

accensione, identicato dal simbolo , poi premere a fondo e ruotare la manopola corrispondente in senso

antiorario no alla posizione di massima potenza.

! Nel caso di una estinzione accidentale delle amme del

bruciatore, chiudere la manopola di comando e ritentare l’accensione dopo almeno 1 minuto.

• al momento dell’ebollizione ruotare la manopola no alla

posizione di minimo.

Bruciatore

Rapido (R)

Semi Rapido (S)

Ausiliario (A)

Tripla Corona (TC)

Ø Diametro recipienti (cm)

24 - 26

16 - 22

10 - 14

24 - 26

Consigli pratici per l’uso delle piastre elettriche*

Per evitare dispersioni di calore e danni alla piastra è bene usare recipienti con fondo piano e di diametro non inferiore

a quello della piastra.

Pos.

Piastra normale o rapida

Spento.

Cottura di verdure, pesci.

Cottura di patate (a vapore) minestre, ceci, fagioli.

Proseguimento di cottura di grandi quantità di cibi, minestroni.

Arrostire (medio).

Arrostire (forte).

Per spegnere il bruciatore occorre ruotare la manopola in

senso orario no all’arresto (corrispondente al simbolo “●”).

Piastre elettriche*

La regolazione può essere effettuata ruotando la manopola corrispondente in senso orario o anti-orario su 6 posizioni diverse:

Pos. Piastra normale o rapida

Spento

Potenza minima

2 - 5

Potenze intermedie

Potenza massima

Per qualsiasi posizione della manopola diversa da quella

di spento, si ha l’accensione della spia di funzionamento.

Consigli pratici per l’uso dei bruciatori

Al ne di ottenere il massimo rendimento è utile ricordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al ne di evitare che le amme fuoriescano dal

fondo dei recipienti.

Rosolare o raggiungere bollitura in poco tempo.

! Prima di utilizzarle per la prima volta, è necessario riscaldare le piastre di cottura alla massima temperatura per circa 4 minuti,

senza pentola. Durante questa fase iniziale, il rivestimento

protettivo si indurisce e raggiunge la massima resistenza.

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da

incasso di classe 3.

• Gli apparecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d’aria. Accertarsi

che nella loro installazione siano rispettati i requisiti richiesti nel paragrafo relativo al “Posizionamento”.

• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli gurano sul libretto e sulla

targa matricola.

• L’apparecchio è stato concepito per un uso di tipo non

professionale all’interno dell’abitazione.

* Presente solo in alcuni modelli.

• L’apparecchio non va installato all’aperto, nemmeno se

lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la macchina a piedi nudi o con le mani o i

piedi bagnati o umidi.

• L’apparecchio deve essere usato per cuocere alimenti,

solo da persone adulte e secondo le istruzioni riportate in questo libretto. Ogni altro uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsabile per eventuali danni derivanti

da usi impropri, erronei ed irragionevoli.

• Evitare che il cavo di alimentazione di altri elettrodomestici

entri in contatto con parti calde del forno.

• Non ostruire le aperture di ventilazione e di smaltimento

di calore.

• Assicurarsi sempre che le manopole siano nella

posizione “●”/“○” quando l’apparecchio non è utilizzato.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• Non fare pulizia o manutenzione senza aver prima

staccato la spina dalla rete elettrica.

• In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione. Contattare l’Assistenza (vedi Assistenza).

• Assicurarsi che i manici delle pentole siano sempre rivolti

verso l’interno del piano cottura per evitare che vengano urtati accidentalmente.

• Non chiudere il coperchio in vetro (se presente) con i

bruciatori gas o la piastra elettrica ancora caldi.

• Non lasciare accesa la piastra elettrica senza pentole.

• Non utilizzare pentole instabili o deformate.

• Non è previsto che l’apparecchio venga utilizzato

da persone (bambini compresi) con ridotte capacità

siche, sensoriali o mentali, da persone inesperte o

che non abbiano familiarità con il prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o non abbiano ricevuto istruzioni preliminari sull’uso dell’apparecchio.

• Evitare che i bambini giochino con l’apparecchio.

• L’apparecchio non è destinato a essere messo in

funzione per mezzo di un temporizzatore esterno oppure di un sistema di comando a distanza separato.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2012/19/CE sui riuti di apparecchiature

elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale

usso dei riuti solidi urbani. Gli apparecchi dismessi

devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l’ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Manutenzione e cura

Escludere la corrente elettrica

Prima di ogni operazione isolare l’apparecchio dalla rete di alimentazione elettrica.

Pulire l’apparecchio

! Evitare l’uso di detergenti abrasivi o corrosivi, quali gli

smacchiatori e prodotti antiruggine, i detersivi in polvere

e le spugne con supercie abrasiva: possono grafare irrimediabilmente la supercie.

! Non utilizzare mai pulitori a vapore o ad alta pressione per la pulizia dell’apparecchio.

• Per una manutenzione ordinaria, è sufciente lavare il piano con una spugna umida, asciugando quindi con

una carta assorbente per cucina.

• Gli elementi mobili dei bruciatori vanno lavati frequentemente con acqua calda e detersivo avendo

cura di eliminare le eventuali incrostazioni.

• Nei piani dotati di accensione automatica occorre procedere frequentemente ad una accurata pulizia della

parte terminale dei dispositivi di accensione istantanea

elettronica e vericare che i fori di uscita del gas non

siano ostruiti.

• Le piastre elettriche si puliscono con uno stronaccio umido e si ungono con un pò d’olio quando sono ancora

tiepide.

• L’acciaio inox può rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con

detergenti aggressivi (contenenti fosforo). Si consiglia di

sciacquare abbondantemente ed asciugare dopo la pulizia. E’ inoltre opportuno asciugare eventuali trabocchi d’acqua.

Manutenzione rubinetti gas

Con il tempo può vericarsi il caso di un rubinetto che si blocchi o presenti difcoltà nella rotazione, pertanto sarà

necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un tecnico autorizzato dal costruttore.

Anomalie e rimedi

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l’assistenza, vediamo che cosa si può

fare. Innanzi tutto vericare che non ci siano interruzioni

nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Il bruciatore non si accende o la amma non è uniforme.

Avete controllato se:

• Sono ostruiti i fori di uscita del gas del bruciatore.

• Sono montate correttamente tutte le parti mobili che

compongono il bruciatore.

• Ci sono correnti d’aria nelle vicinanze del piano.

La amma non rimane accesa nelle versioni con sicurezza.

Avete controllato se:

• Non avete premuto a fondo la manopola.

• Non avete mantenuto premuta a fondo la manopola per un tempo sufciente ad attivare il dispositivo di sicurezza.

• Sono ostruiti i fori di fuoriuscita del gas in corrispondenza

del dispositivo di sicurezza.

Il bruciatore in posizione di minimo non rimane acceso.

Avete controllato se:

• Sono ostruiti i fori di fuoriuscita del gas.

• Ci sono correnti d’aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

I recipienti sono instabili.

Avete controllato se:

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra

elettrica.

• Le griglie sono state invertite.

Installation

555 mm

! Before operating your new appliance please read this instruction booklet carefully. It contains important information for safe use, installation and care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualied professional

according to the instructions provided. Incorrect installation may cause harm to people and animals or may damage property.

! This unit may be installed and used only in permanently ventilated rooms in accordance with British Standard

Codes Of Practice: B.S. 6172 / B.S. 5440, Par. 2 and B.S. 6891 Current Editions. The following requirements must

be observed:

• Liquid petroleum gas sinks to the oor as it is heavier

than air. Therefore, rooms containing LPG cylinders must

also be equipped with vents to allow gas to escape in

the event of a leak. As a result LPG cylinders, whether partially or completely full, must not be installed or stored in rooms or storage areas that are below ground level (cellars, etc.). It is advisable to keep only the cylinder being used in the room, positioned so that it is not subject

to heat produced by external sources (ovens, replaces,

stoves, etc. ) which could raise the temperature of the cylinder above 50°C.

Fitting the appliance

The following precautions must be taken when installing the hob:

• Kitchen cabinets adjacent to the appliance and taller than

the top of the hob must be at least 600 mm from the edge of the hob.

• Hoods must be installed according to their relative

installation instruction manuals and at a minimum

distance of 650 mm from the hob (see gure).

• Place the wall cabinets adjacent to the hood at a minimum height of 420 mm from the hob (see gure).

• The room must be equipped with an air extraction system

that expels any combustion fumes. This may consist of a hood or an electric fan that automatically starts each time the appliance is switched on.

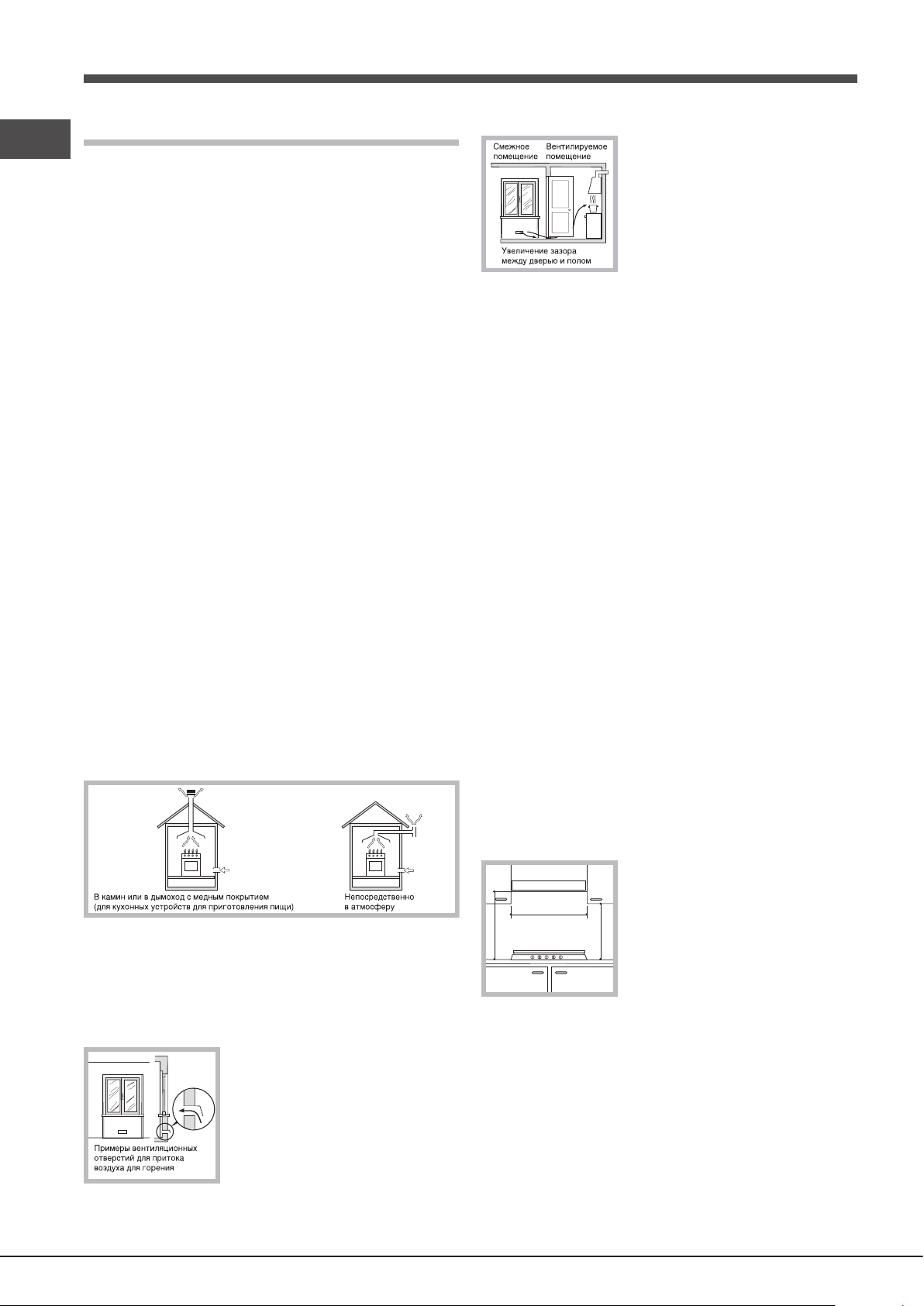

In a chimney stack or branched flue. (exclusively for cooking appliances)

Directly to the Outside

• The room must also allow proper air circulation, as air is needed for combustion to occur normally. The ow of air

must not be less than 2 m3/h per kW of installed power.

The air circulation system may take air directly from the outside by means of a pipe with an inner cross section of at least 100 cm2;

Examples of ventilation holes for comburant air.

the opening must not be vulnerable to any type of blockages.

If the hob is installed beneath a wall cabinet, the latter must be situated

600mm min.

650mm min.

at a minimum of 700 mm above the hob.

420mm min.

• The installation cavity should have the dimensions indicated in the gure.

Fastening hooks are provided, allowing you to fasten

the hob to tops that are between 20 and 40 mm thick. To ensure the hob is securely fastened to the top, we recommend you use all the hooks provided.

55 mm

475 mm

Adjacent Room

Room to be Vented

Enlarging the ventilation slot between window and floor.

The system can also provide the air needed for combustion indirectly,

i.e. from adjacent rooms tted with

air circulation tubes as described above. However, these rooms must not be communal rooms, bedrooms

or rooms that may present a re

hazard.

Hook fastening diagram

Hooking position Hooking position for top H=20mm for top H=30mm

Front

Hooking position Back for top H=40mm

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate. The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains. The circuit-breaker must be suitable for the charge

indicated and must comply with current electrical regulations (the earthing wire must not be interrupted by the circuitbreaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! Use the hooks contained in the “accessory pack”.

• Where the hob is not installed over a built-in oven, a

wooden panel must be installed as insulation. This must be placed at a minimum distance of 20 mm from the lower part of the hob.

Ventilation

To ensure adequate ventilation, the back panel of the cabinet

must be removed. It is advisable to install the oven so that it

rests on two strips of wood, or on a completely at surface

with an opening of at least 45 x 560 mm (see diagrams).

45 mm.

560 mm.

Where a hob is installed above an oven without a forced

ventilation cooling system, adequate ventilation must be

provided inside the cabinet by means of air holes through

which air can pass (see gure).

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations. Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with

the law.

• The socket can withstand the maximum power of the

appliance, which is indicated on the data plate.

• The voltage is in the range between the values indicated

on the data plate.

• The socket is compatible with the plug of the appliance.

If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced by

authorised technicians only (see Assistance).

! The PI 640 AST/PIM 640 AST hob can only be installed

above built-in ovens with a cooling ventilation system.

Electrical connection

Hobs equipped with a three-pole power supply cable are

designed to operate with alternating current at the voltage

and frequency indicated on the data plate (this is located

on the lower part of the appliance). The earth wire in the cable has a green and yellow cover. If the appliance is to be installed above a built-in electric oven, the electrical connection of the hob and the oven must be carried out separately, both for electrical safety purposes and to make extracting the oven easier.

! The manufacturer declines any liability should these safety measures not be observed.

Gas connection

The appliance should be connected to the main gas supply or to a gas cylinder in compliance with current national regulations. Before carrying out the connection, make sure the cooker is compatible with the gas supply you wish to use. If this is not the case, follow the instructions indicated in the paragraph “Adapting to different types of gas.”

When using liquid gas from a cylinder, install a pressure

regulator which complies with current national regulations.

! Check that the pressure of the gas supply is consistent with the values indicated in Table 1 (“Burner and nozzle

specications”). This will ensure the safe operation and longevity of your appliance while maintaining efcient

energy consumption.

Connection with a rigid pipe (copper or steel)

! Connection to the gas system must be carried out in such a way as not to place any strain of any kind on the appliance.

There is an adjustable L-shaped pipe tting on the appliance supply ramp and this is tted with a seal in order to prevent

leaks. The seal must always be replaced after rotating the

pipe tting (seal provided with appliance). The gas supply pipe tting is a threaded 1/2 gas cylindrical male attachment.

Connecting a exible jointless stainless steel pipe to a

threaded attachment

The gas supply pipe tting is a threaded 1/2 gas cylindrical

male attachment. These pipes must be installed so that they are never longer than 2000 mm when fully extended. Once connection has

been carried out, make sure that the exible metal pipe

does not touch any moving parts and is not compressed.

! Only use pipes and seals that comply with current national regulations.

4. Some appliances have a safety device (thermocouple)

tted. If the device fails to work when the burners are set to the low ame setting, increase this low ame setting

using the adjusting screw.

5. Once the adjustment has been made, replace the seals on the by-passes using sealing wax or a similar substance.

! If the appliance is connected to liquid gas, the regulation

screw must be fastened as tightly as possible.

! Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Stickers are available from any of our Service Centres.

Checking the tightness of the connection

! When the installation process is complete, check the pipe

ttings for leaks using a soapy solution. Never use a ame.

Adapting to different types of gas

To adapt the hob to a different type of gas other than default type (indicated on the rating plate at the base of the hob or on the packaging), the burner nozzles should be replaced as follows:

1. Remove the hob grids and slide the burners off their seats.

2. Unscrew the nozzles using a 7 mm socket spanner, and replace them with nozzles for the new type of gas (see table 1 “Burner and nozzle characteristics”).

3. Reassemble the parts following the above procedure in the reverse order.

4. Once this procedure is nished, replace the old rating

sticker with one indicating the new type of gas used. Sticker are available from any of our Service Centres.

• Adjusting the burners’ primary air

! Should the gas pressure used be different (or vary slightly) from the recommended pressure, a suitable pressure

regulator must be tted to the inlet pipe (in order to comply

with current national regulations).

DATA PLATE Electrical

connections

see data plate

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC dated 12/12/06 (Low Voltage) and subsequent amendments

- 2004/108/EEC dated 15/12/04 (Electromagnetic Compatibility) and subsequent amendments

- 93/68/EEC dated 22/07/93 and subsequent amendments.

- 2009/142/EEC dated 30/11/09 (Gas) and subsequent amendments.

- 2012/19/EC and subsequent amendments.

Does not require adjusting.

• Setting the burners to minimum

1. Turn the tap to the low ame position;

2. Remove the knob and adjust the adjustment screw, which is positioned in or next to the tap pin,

until the ame is small but steady.

3. Having adjusted the ame to the required low setting, while the burner is alight, quickly change the position

of the knob from minimum to maximum and vice versa

several times, checking that the ame does not go out.

Burner and nozzle specications

Table 1 Liquid Gas Naturale Gas

Burner

Diameter

(mm)

Thermal Power

kW (p.c.s.*)

Nom. Red.

Fast (R)

Semi Fast (S)

Auxiliary (A)

Triple Crown (TC)

Supply pressures

100

130

3.00

1.90

1.00

3.25

Nominal (mbar)

Minimum (mbar)

0.70

0.40

1.50

Maximum (mbar)

* At 15°C and 1013,25 mbar - dry gas

** Propane P.C.S. = 50.37 MJ/Kg *** Butane P.C.S. = 49.47 MJ/Kg Natural P.C.S. = 37.78 MJ/m

(1) Only for appliances with the security device.

By-pass

(1)

1/100 (mm)

Nozzle

1/100

(mm) ***

218

138

236

28-30

20 35

Flow*

g/h

214

136

232

37 25 45

Nozzle

1/100

(mm)

116

106

133

Flow*

l/h

286

181

309

20 17 25

PI 640 PI 640 A PI 640 IB PI 640 AS PI 640 A R

PI 631 PI 631 IB

PI 640 AST

PIM 640 AST PI 631 A PI 631 AS PIM 631 AS

ATC

PI 640 S PI 640 AS R PIM 640 AS PIM 640 S PIM 640 AS EX PIM 640 A

! The PI 640 AST/PIM 640 AST hob can only be installed above built-in ovens with a cooling ventilation system.

Start-up and use

• When the contents of the pan reach boiling point, turn

the knob to minimum.

! The position of the corresponding gas burner or electric hotplate* is shown on every knob.

Gas burners

Each burner can be adjusted to one of the following settings using the corresponding control knob:

● Off

Maximum

Minimum

To light one of the burners, hold a lit match or lighter near the burner and, at the same time, press down and turn the corresponding knob anti-clockwise to the maximum setting.

Since the burner is tted with a safety device, the knob

should be pressed for approximately 2-3 seconds to allow

the automatic device keeping the ame alight to heat up.

When using models with an ignition button, light the desired

burner by rst pressing the gas burners button (identiable

by the symbol), then pressing down the corresponding knob as far as possible and turning it anticlockwise towards the maximum setting.

! If a ame is accidentally extinguished, turn off the control

knob and wait for at least 1 minute before trying to relight it.

Burner

Fast (R)

Semi Fast (S)

Auxiliary (A)

Triple Crown (TC)

Ø Cookware Diameter (cm)

24 - 26

16 - 22

10 - 14

24 - 26

Practical advice on using the electric hotplates*

To avoid heat loss and damage to the hotplates, use pans

with a at base, whose diameter is no less than that of the

hotplate itself.

Setting

Off

Cooking vegetables, fish

Cooking patatoes (using steam) soups, chickpeas, beans.

Continuing the cooking of large quantities of food, minestrone.

For roasting (average)

To switch off the burner, turn the knob in a clockwise

direction until it stops (when reaches the “●” position).

Electric hotplates*

The corresponding knob may be turned clockwise or anticlockwise and set to six different positions:

Setting Normal o Fast Plate

0 Off

Low

2-5 Medium

6 High

When the selector knob is in any position other than the off position, the ‘on’ light comes on.

Practical advice on using the burners

To ensure the burners operate efciently:

• Use appropriate cookware for each burner (see table) so that the ames do not extend beyond the bottom of

the cookware.

• Always use cookware with a at base and a cover.

* Only available on certain models.

For roasting (above average)

For browning and reaching a boil in a short time

! Before using the hotplates for the rst time, you should heat

them at maximum temperature for approximately 4 minutes, without placing any pans on them. During this initial stage, their protective coating hardens and reaches its maximum resistance.

Precautions and tips

! This appliance has been designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• This is a class 3 built-in appliance.

• Gas appliances require regular air exchange to maintain efcient operation. When installing the hob,

follow the instructions provided in the paragraph on “Positioning” the appliance.

• These instructions are only valid for the countries

whose symbols appear in the manual and on the serial number plate.

• The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.
