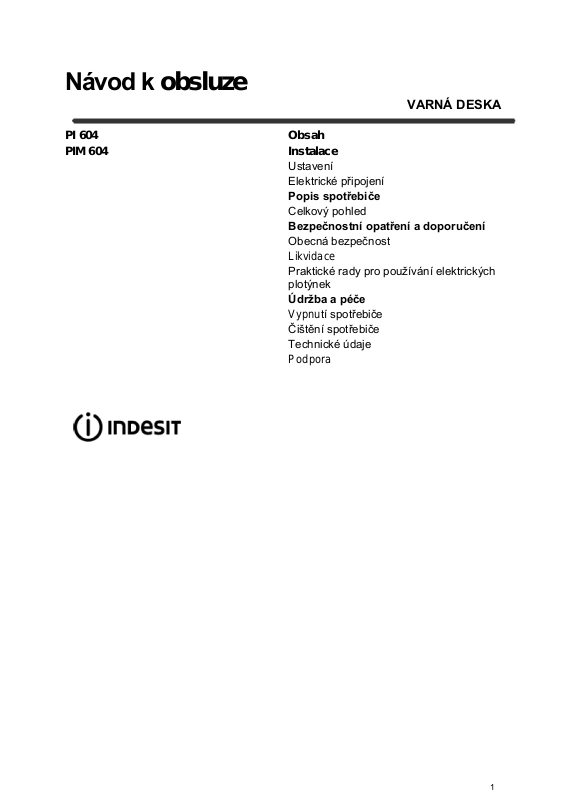

Návod k obsluze
PI 604
PIM 604
Obsah
Instalace
Ustavení
Elektrické připojení
Popis spotřebiče
Celkový pohled
Bezpečnostní opatření a doporučení
Obecná bezpečnost
Likvidace
Praktické rady pro používání elektrických
plotýnek
Údržba a péče
Vypnutí spotřebiče
Čištění spotřebiče
Technické údaje
Podpora
VARNÁ DESKA
Page 2
Instalace
! Před uvedením tohoto nového přístroje do
provozu si přečtěte prosím pozorně následující
pokyny. Obsahují důležité informace pro bezpečné
používání přístroje, pro jeho instalaci a údržbu.
! Uschovejte si laskavě tento návod k obsluze pro
nahlédnutí v případě budoucí potřeby. Předejte je
případnému novému uživateli spotřebiče.
Ustavení
! Obalový materiál uchovávejte mimo dosah dětí.
Jinak hrozí nebezpečí uškrcení nebo udušení (viz
Bezpečnostní opatření a rady).
! Tento přístroj musí být instalován kvalifikovanou
osobou podle přiložených instrukcí. Nesprávná
instalace může způsobit úraz/zranění osob, zvířat
nebo může poškodit majetek.
Instalace sporáku
Je možné instalovat je na nábytek který výše než
pracovní deska. Pro správnou instalaci na pracovní
desce musíte dodržovat následující zásady:
• Kuchyňské skříňky sousedící se spotřebičem a
vyšší než je horní rovina varné desky musí být
alespoň 600 mm od okraje varné desky.
• Odsavač musí být instalován podle popisu
instalace v jeho návodu a ve vzdálenosti
nejméně 650 mm od varné desky.
• Na zdi zavěšené skříňky přiléhající k odsavači
par musí být ve výšce minimálně 420 mm od varné
desky (viz obrázek).
• Pokud je varná deska instalována pod zavěšenou
kuchyňskou skříňkou, musí být skříňka umístěna
minimálně 700 mm nad varnou deskou (viz obrázek).
• Otvor pro instalaci varné desky musí mít rozměry
uvedené na obrázku níže.
Úchyty, které jsou dodány se spotřebičem, umožňují
jeho připevnění k pracovní desce o tloušťce 20 až 40
mm. Pro bezpečné upevnění spotřebiče použijte
všechny dodané úchyty.
! Použijte úchyty z „balíčku příslušenství", který je
součástí zakoupeného spotřebiče.
• • Pokud varný panel není instalován nad vestavnou
troubou, je třeba jako izolaci použít dřevěnou
desku. Mezi deskou a spodní části varného panelu
musí být mezera nejméně 20 mm.
Ventilace
Aby byla zajištěna dostatečná ventilace, je třeba
zadní panel skříňky odstranit. Doporučuje se
umístit troubu na dvě dřevěné lišty nebo na zcela
rovný povrch tak, aby v zadní části zůstal otevřený
prostor o rozměrech nejméně 45x560 mm. (Viz
obrázek)
Page 3
3
Když je varná deska instalována nad troubou bez
systému chlazení nucenou ventilací, uvnitř skříňky
musí být zajištěna adekvátní ventilace pomocí
vzduchových otvorů, kterými může procházet vzduch
(viz nákres).
Elektrické připojení
Elektrické plotýnky jsou dodávány bez napájecího
kabelu, protože kabel musí být dimenzován podle
elektrického připojení (viz. Přiložené schéma zapojení).
Postupujte při zapojování dle následujících kroků:
• Otevřete dvířka terminálu odstraněním šroubů „V“ a
otevřete kryt (viz. Obrázek):
• Připojte dráty jak je znázorněno na obrázku.
• Upevněte kabel pomocí kabelové svorky „F“,
vyměňte kryt a upevněte šrouby „V“ (viz obrázek).
Připojení síťového přívodu k síti
Nainstalujte standardní síťovou vidlici, která odpovídá
proudovému zatížení uvedenému na typovém štítku.
Spotřebič musí být připojen přímo na hlavní elektrické
vedení přes vícepólový vypínač nebo jistič. Mezi
kontakty vypínače ve vypnutém stavu musí zůstat
mezera nejméně 3 mm. Vícepólový vypínač musí
odpovídat zatěžovacímu proudu spotřebiče a musí
vyhovovat daným předpisům (zemnící vodič nesmí
být vypínačem přerušen). Napájecí kabel nesmí přijít
do styku s povrchy, jejichž teplota přesahuje 50°C.
! Odborný montážní technik musí zajistit, že připojení
k elektrickému proudu je provedeno správně a v
souladu s bezpečnostními předpisy.
Před připojením na přívod elektřiny se ujistěte, že:
• Spotřebič je uzemněn a zástrčka odpovídá
zákonům/předpisům.
• Zásuvka je dimenzována na maximální zatížení
spotřebiče (je uvedeno na typovém štítku).
• Napětí v zásuvce je v rozsahu hodnot, uvedených
na typovém štítku.
• Zásuvka odpovídá zástrčce zařízení. Pokud je
zásuvka nekompatibilní se zástrčkou, požádejte
autorizovaného technika o výměnu. Nepoužívejte
prodlužovací kabely ani vícenásobné
zásuvky/rozdvojky.
! Po instalaci spotřebiče musí být napájecí kabel a
elektrická zásuvka snadno přístupné.
! Kabel nesmí být ohnutý ani stlačený.
! Kabel musí být pravidelně kontrolován a v případě
poškození vyměněn pouze technikem autorizovaného
servisu (viz Podpora).
! V případě nedodržení těchto bezpečnostních
opatření výrobce odmítá jakoukoliv odpovědnost.
! Jestliže je zařízení instalováno nad vestavnou
elektrickou troubou, musí být elektrické připojení desky
a trouby provedeno odděleně. Jak trouba, tak varná
deska musí být připojena v souladu s bezpečnostními
předpisy a normami.
Page 4
• ELEKTRICKÁ PLOTÝNKA se liší ve výkonu
"normální" a "rychlá". Vyznačuje červeným
kroužkem ve středu plotýnky.
! Pozice výkonu je označena u každého ovládacího
knoflíku.
• KONTROLKA ELEKTRICKÉ PLOTÝNKY se
zapne, když volicí knoflík přepnete z polohy „off“.
• Ovládací knoflík ELEKTRICKÉ PLOTÝNKY
slouží k regulaci výkonu.
Odpovídající knoflík lze otočit proti směru
hodinových ručiček a nastavit šest různých
pozic:
Nastaven
í
Normální nebo rychlá plotýnka
0
Vypnuto
1
Nízká
2-5
Střední
6
Vysoká
! Podívejte se prosím na „Praktické rady na používání
zařízen“ na seznam různých pozic a jejich použití.
Popis spotřebiče
Celkový pohled
Page 5
5
Bezpečnostní opatření a doporučení
! Tento spotřebič byl zkonstruován a vyroben ve shodě s
mezinárodními bezpečnostními normami. Následující
výstrahy jsou uvedeny z bezpečnostních důvodů a je
nutné je pečlivě přečíst.
Obecná bezpečnost
• Toto je příručka pro vestavěné zařízení 3. třídy.
• Tyto instrukce jsou platné jen pro státy, jejichž
symboly jsou uvedené v této brožuře a na
typovém štítku výrobku.
• Toto zařízení je navržené pro neprofesionální použití
v domácnostech.
• Spotřebič byl navržen pro domácí použití a není určen
pro komerční nebo průmyslové použití.
• Nedotýkejte se zařízení bosýma nohama ani
mokrýma nebo vlhkýma rukama či nohama.
• Toto zařízení smí používat pouze dospělá osoba a
v souladu s tímto návodem k použití. Jakékoliv
jiné použití spotřebiče (např. vytápění místnosti)
představuje nesprávné použití a je nebezpečné.
Výrobce neponese žádnou odpovědnost za škody
způsobené nevhodným, nesprávným a
nesmyslným použitím spotřebiče.
• Zajistěte, aby napájecí kabely jiných elektrických
spotřebičů nepřišly do styku s horkými částmi varného
panelu.
• Ventilační otvory a otvory pro disperzi tepla nesmí být
nikdy zakrývány.
• Pokud spotřebič nepoužíváte, ujistěte se, že jsou
regulační knoflíky nastaveny na polohu „•"/„o".
• Při odpojování zástrčky zařízení vytahujte vždy
zástrčku ze zásuvky, netahejte za kabel.
• Nečistěte troubu ani neprovádějte údržbu dříve, než
vytáhněte zástrčku z elektrického rozvodu.
• V případě poruchy se v žádném případě
nepokoušejte dostat k vnitřním částem ve snaze je
opravit. Opravy prováděné neodborně mohou
způsobit uživateli závažné škody, vést k úrazu či
poruše přístroje. Obraťte se na odborný servis (viz
Servis).
• Vždy zajistěte, aby rukojeti pánví směřovaly do středu
varného panelu, aby se předešlo náhodným
popáleninám.
• Nenechávejte elektrickou varnou desku zapnutou,
bez umístění nádoby.
• Nepoužívejte nádobí s nerovným nebo deformovaným
dnem.
Spotřebič by neměly obsluhovat osoby (včetně dětí) se
sníženou fyzickou, smyslovou nebo mentální schopností,
nezkušení jedinci nebo kdokoliv, kdo není seznámen s
produktem. Tito jedinci by v nejlepším případě měli být pod
dozorem někoho, kdo převezme zodpovědnost za jejich
bezpečnost nebo by měly obdržet předem pokyny týkající
se provozu spotřebiče.
• Nenechte děti hrát si se spotřebičem.
• Spotřebič není určen pro použití s externím časovačem
nebo se samostatným dálkovým ovládáním systému.
Likvidace
• Likvidace obalových materiálů: Dodržujte místní předpisy
tak, aby obaly mohly být znovu použity.
• Direktiva EU 2002/96/EC o zacházení s použitými
elektrickými a elektronickými zařízeními (WEEE) definuje
postupy zpětného odběru a následného zpracování
(recyklace) všech použitých elektrozařízení, kterých se
spotřebitelé rozhodli zbavit a zakazuje, aby staré domácí
spotřebiče byly likvidovány v netříděném komunálním
odpadu. Staré spotřebiče musí být shromažďovány odděleně
s požadavkem na jejich nejoptimálnější využití a recyklaci a
zamezení vlivu na lidské zdraví a životní prostředí. Symbol
"přeškrtnuté popelnice", uvedený na výrobcích, říká
spotřebiteli, že tento použitý výrobek po skončení životnosti
NESMÍ být odložen do směsného komunálního odpadu.
Informace o zpětném odběru a následné likvidaci použitých
elektrozařízení vám poskytnou všichni prodejci
elektrospotřebičů a vaše obecní úřady.
Praktické rady pro používání elektrických plotýnek
Aby se zabránilo tepelným ztrátám a poškození horké
desky, použijte nádobí s rovným dnem o průměru
menším než je plotýnka.
Nastavení
Nastavení
0
Vypnuto
1
Vaření zeleniny, ryb
2
Vaření brambor (pomocí páry), polévek, cizrny,
fazolí.
3
Delší příprava velkých množství jídla, polévek
4
Smažení (průměrné)
5
Smažení (nadprůměrné)
6
Karamelizace a dosažení varu za krátkou dobu
! Před prvním použitím plotýnek byste je měli zahřát na
maximální teplotu po dobu přibližně 4 minut, aniž byste na ně
umístili nádobí. V průběhu této počáteční fáze jejich ochranný
povlak ztvrdne a dosáhne své maximální odolnosti.
Page 6
Údržba a péče
Vypnutí spotřebiče
Před prováděním jakékoliv práce na spotřebiči jej
odpojte od elektrického napájení.
Čištění spotřebiče
! Nepoužívejte abrazivní nebo korozivní čistící
prostředky, jako jsou prostředky na odstraňování
skvrn, produkty na odstraňování rzi, práškové
prostředky nebo houbičky s brusným povrchem. ty
mohou poškrábat povrch.
! Na spotřebič nikdy nepoužívejte parní čističe ani
tlakové čističe.
• • K čištění přístroje použijte houbičku namočenou v
teplé vodě s mýdlem. Přístroj osušte pomocí
papírové kuchyňské utěrky.
• Elektrické plotýnky by se měly čistit vlhkým hadříkem
nebo houbičkou ještě za tepla.
• Nerezová ocel se může poškodit pokud přijde do
styku s velmi tvrdou vodou nebo abrazivními čističi /
obsahující fosfor). Po vyčištění je dobré je
opláchnout a osušit. Doporučujeme vysušit i kapky
vody.
Podpora
Uveďte:
• model zařízení (Mod.)
• výrobní číslo (S/N)
Tyto informace jsou uvedeny na štítku s jmenovitými
údaji, nacházejícím se na zařízení a/nebo na obalu.
Technické parametry
Typový štítek
Elektrická
část
napětí 230V/400V 3N ~ 50/60Hz
Max výkon 7000 W
Tento spotřebič odpovídá
následujícím směrnicím EEC:
- 2006/95/EHS z 12.12.2006
(Nízké napětí) v platném znění
- - 2004/108/EHS z 15.12.2004
(Elektromagnetická kompatibilita) v
platném znění
- - 93/68/EHS z22.07.1993 v
platném znění.
- 2002/96/EC a následným
změnám.
