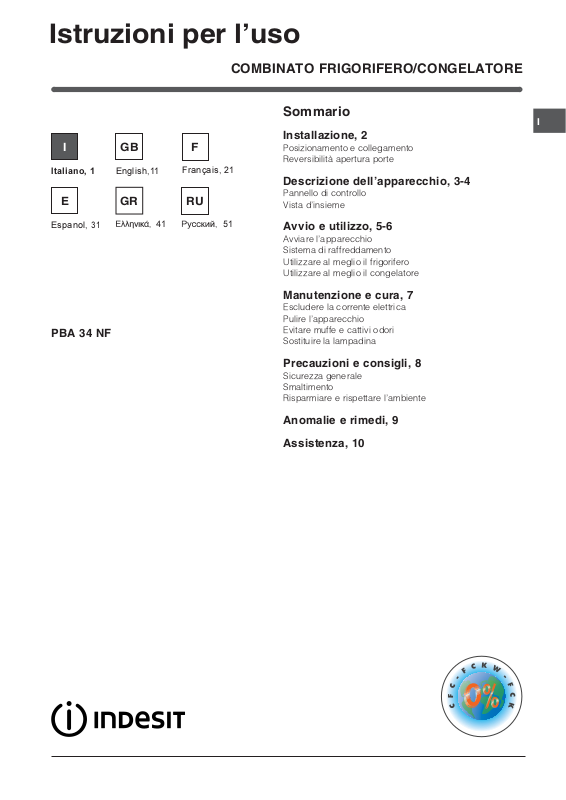

Istruzioni per luso
COMBINATO FRIGORIFERO/CONGELATORE
Italiano, 1
E
Espanol,
31
PBA 34 NF
GBI
English,11
GR
ЕллзнйкЬ, 41
F
Français, 21
RU
Ðóсский, 51
Sommario
I
Installazione, 2
Posizionamento e collegamento
Reversibilità apertura porte
Descrizione dellapparecchio, 3-4
Pannello di controllo
Vista dinsieme
Avvio e utilizzo, 5-6
Avviare lapparecchio
Sistema di raffreddamento
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 7
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sostituire la lampadina
Precauzioni e consigli, 8
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 9
Assistenza, 10
Installazione
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben aerato
e non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e richiedono
una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dellapparecchio ed eventuali mobili sovrastanti e
di almeno 5 cm tra le fiancate e mobili/pareti laterali.
4. Lasciare lapparecchio lontano da fonti di calore
(la luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto
dalla parete posteriore, montare i distanzieri presenti nel
kit di installazione seguendo le istruzioni presenti sul
foglio dedicato.

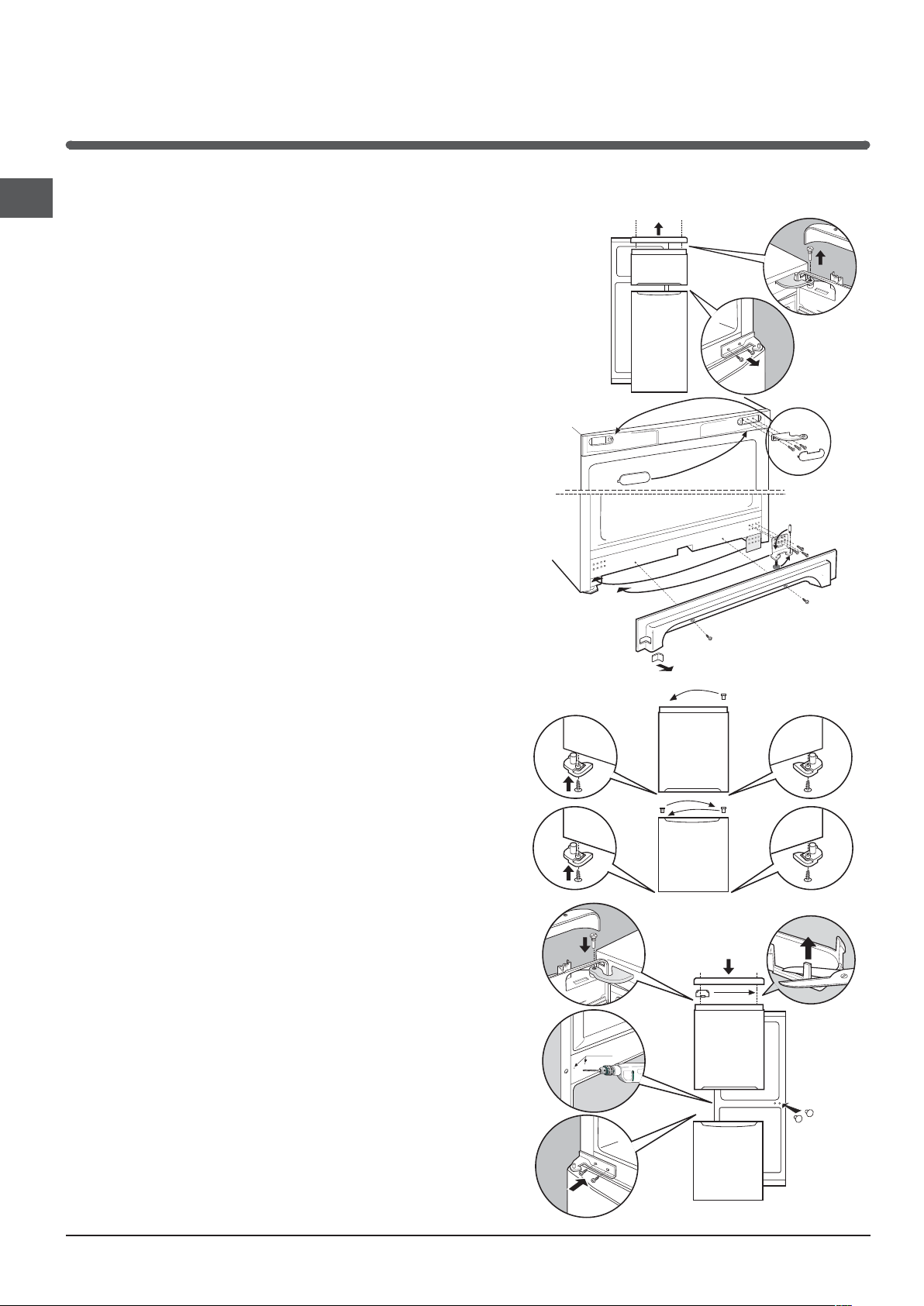

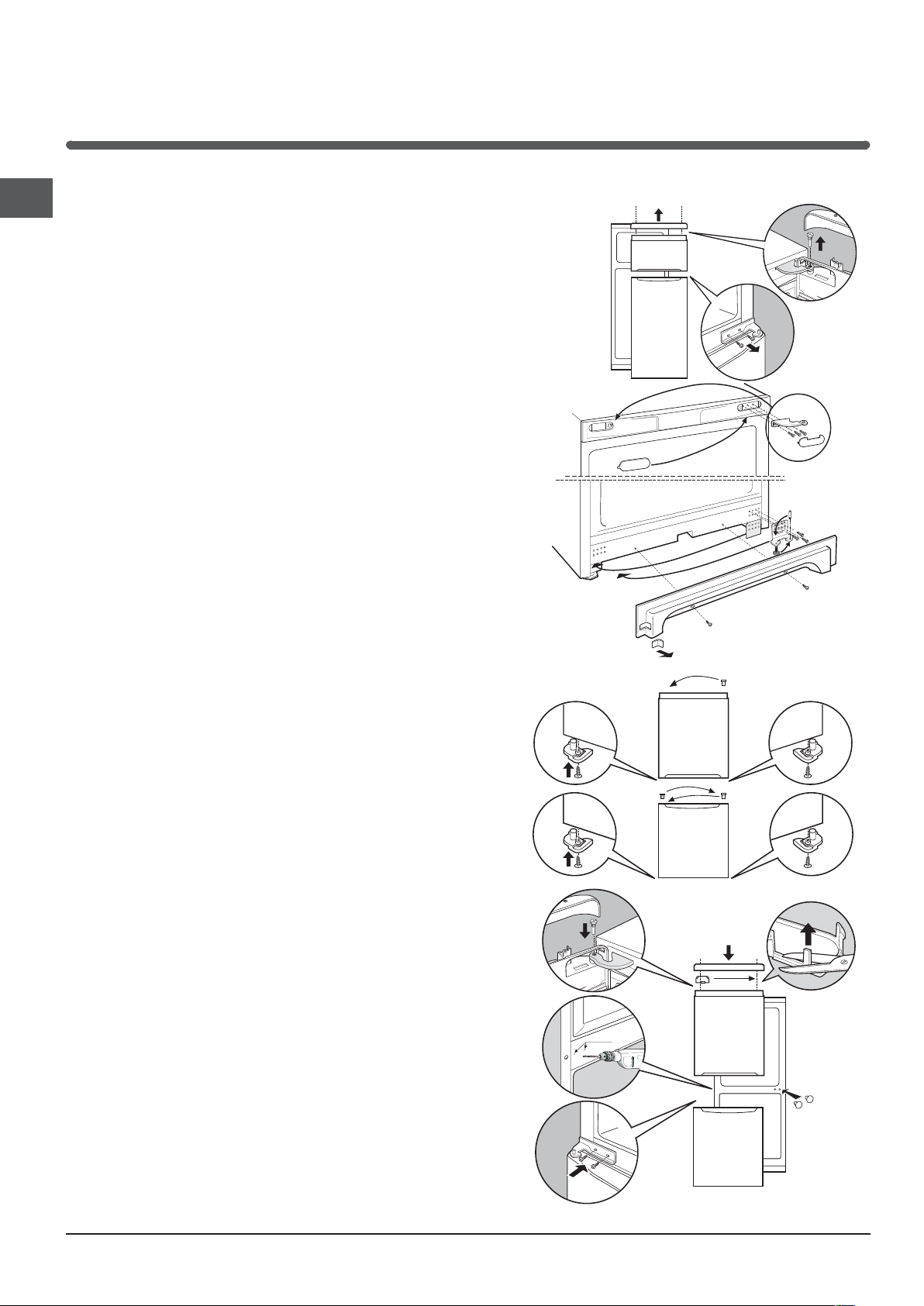

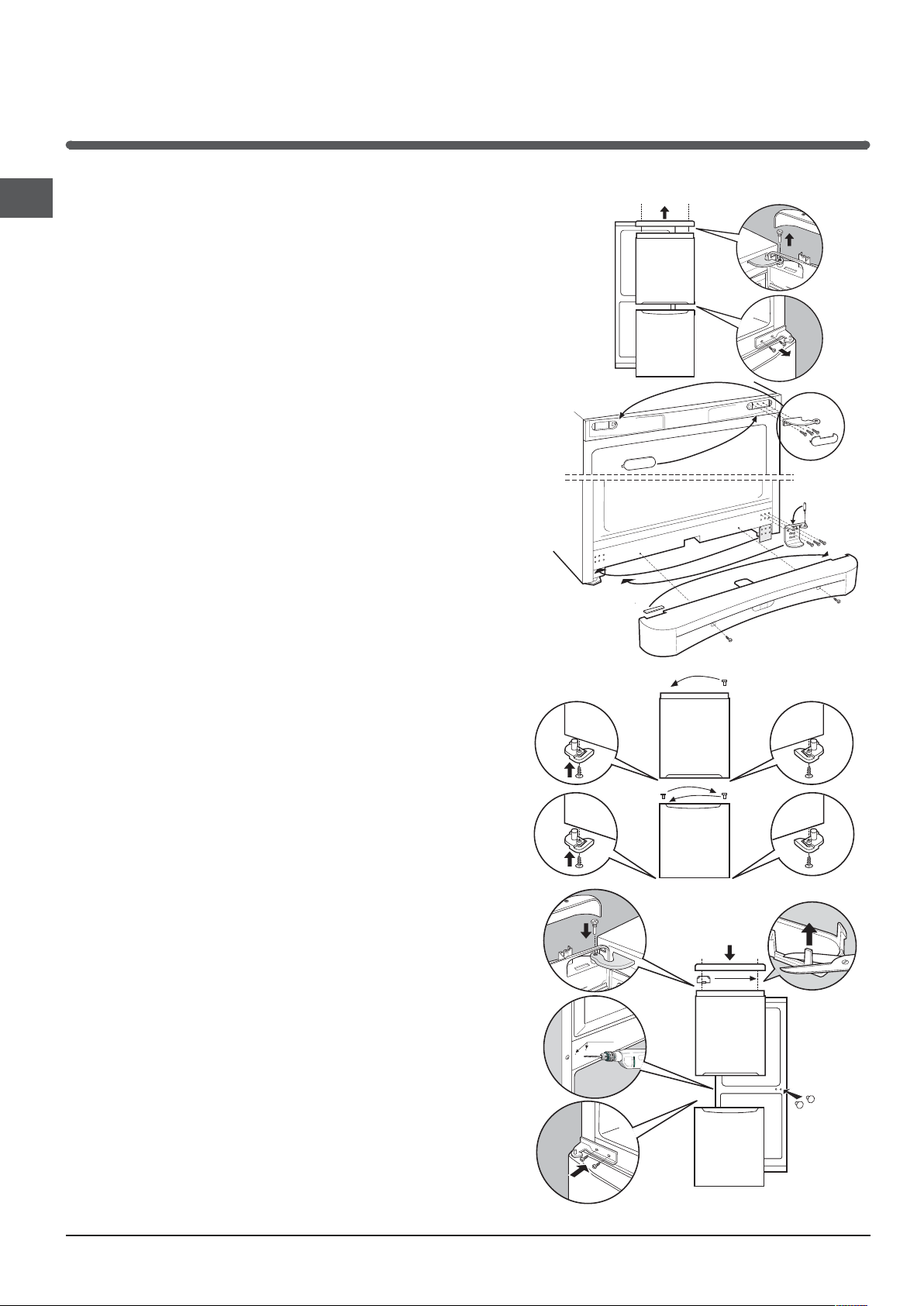

Reversibilità apertura porte
1
2
3
Livellamento
1. Installare lapparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente e
attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
4
∅ 3mm
5
2
Descrizione
dellapparecchio

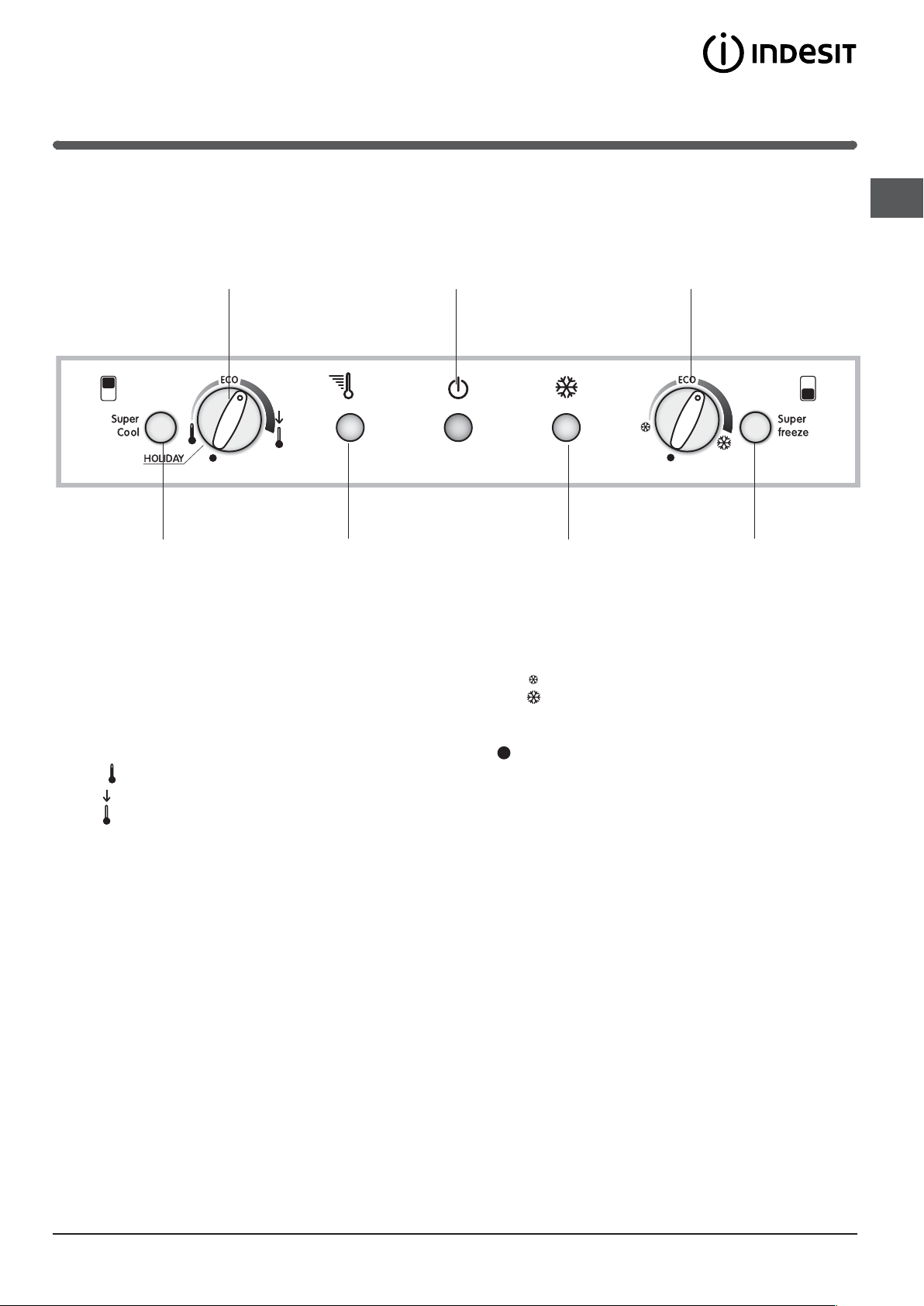

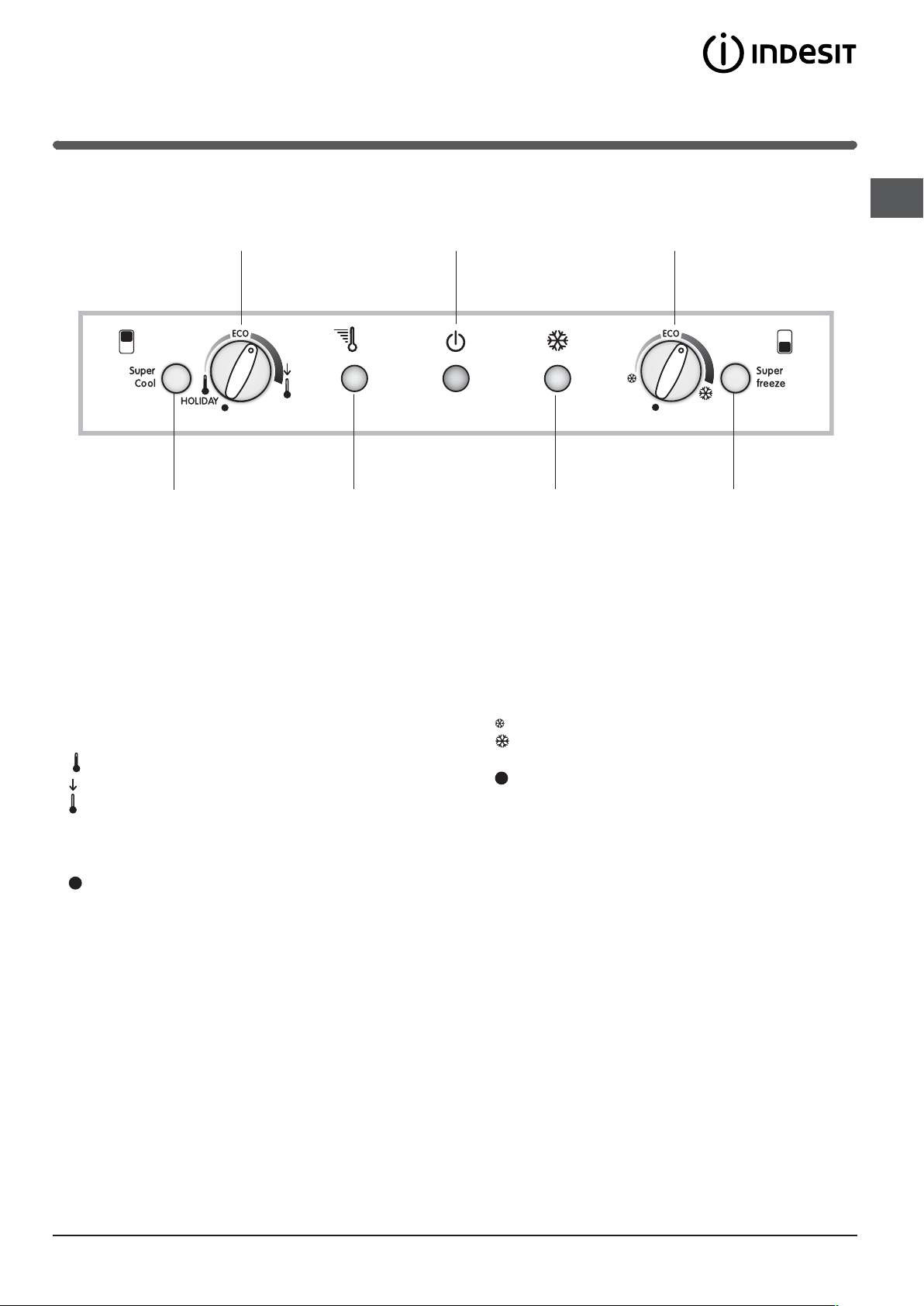

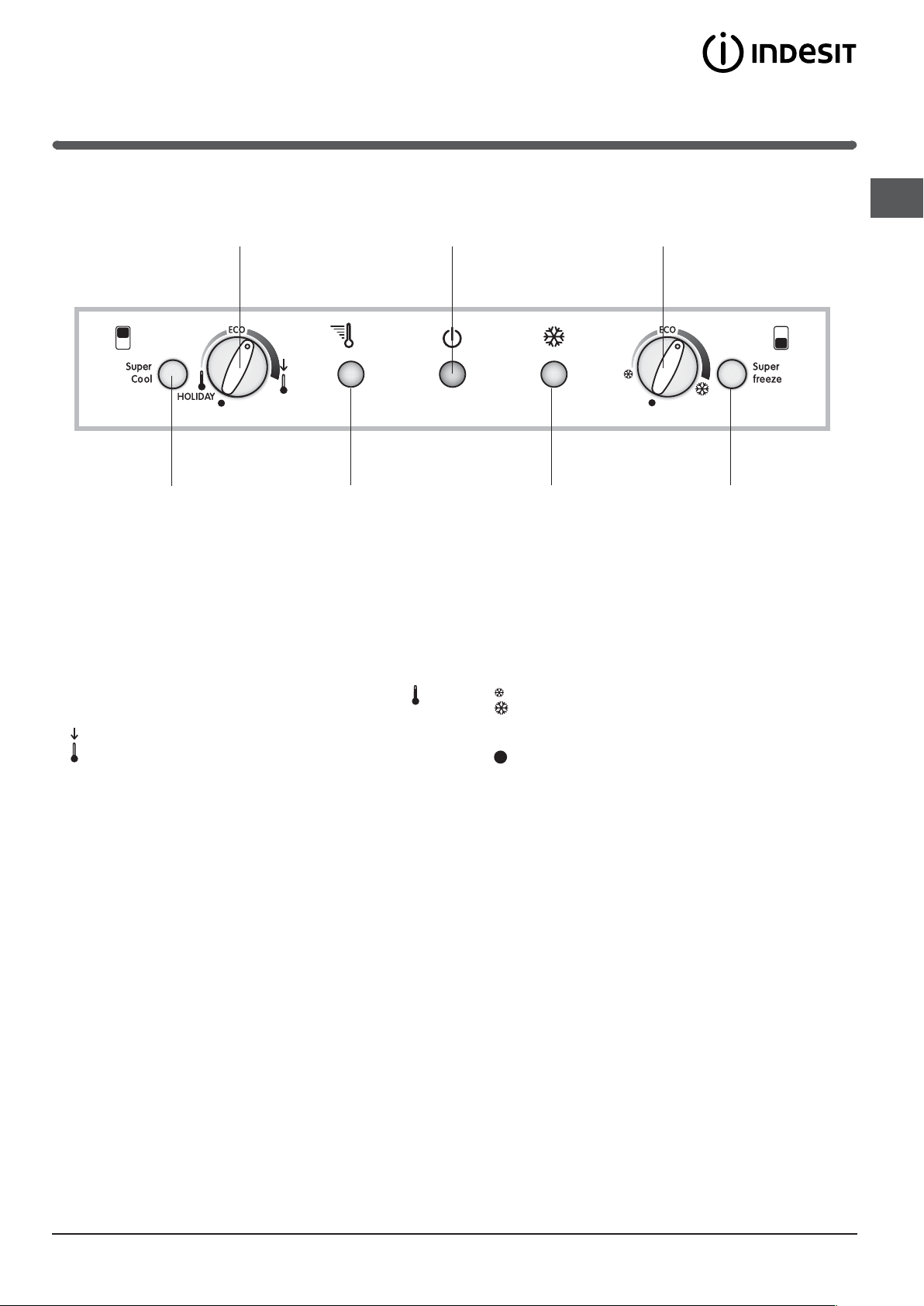

Pannello di controllo
Manopola
FUNZIONAMENTO
FRIGORIFERO
Tasto
SUPER COOL
Tasto SUPER COOL (raffreddamento rapido) per
abbassare velocemente la temperatura del vano
frigorifero. Quando viene premuto si accende la spia
SUPER COOL (vedi Avvio e utilizzo).
Manopola FUNZIONAMENTO FRIGORIFERO
per regolare la temperatura del vano frigorifero:
meno freddo.
più freddo.
Spia
SUPER COOL
Spia
ALIMENTAZIONE
Spia
SUPER FREEZE
Spia gialla SUPER FREEZE (congelamento rapido):
si accende quando viene premuto il tasto SUPER
FREEZE.
Manopola FUNZIONAMENTO CONGELATORE
per regolare la temperatura del vano congelatore:
meno freddo.
più freddo.
ECO è la temperatura ottimale a bassi consumi.
spegne lapparecchio, frigorifero compreso.
Manopola
FUNZIONAMENTO
CONGELATORE
Tasto
SUPER FREEZE
I
ECO è la temperatura ottimale a bassi consumi.

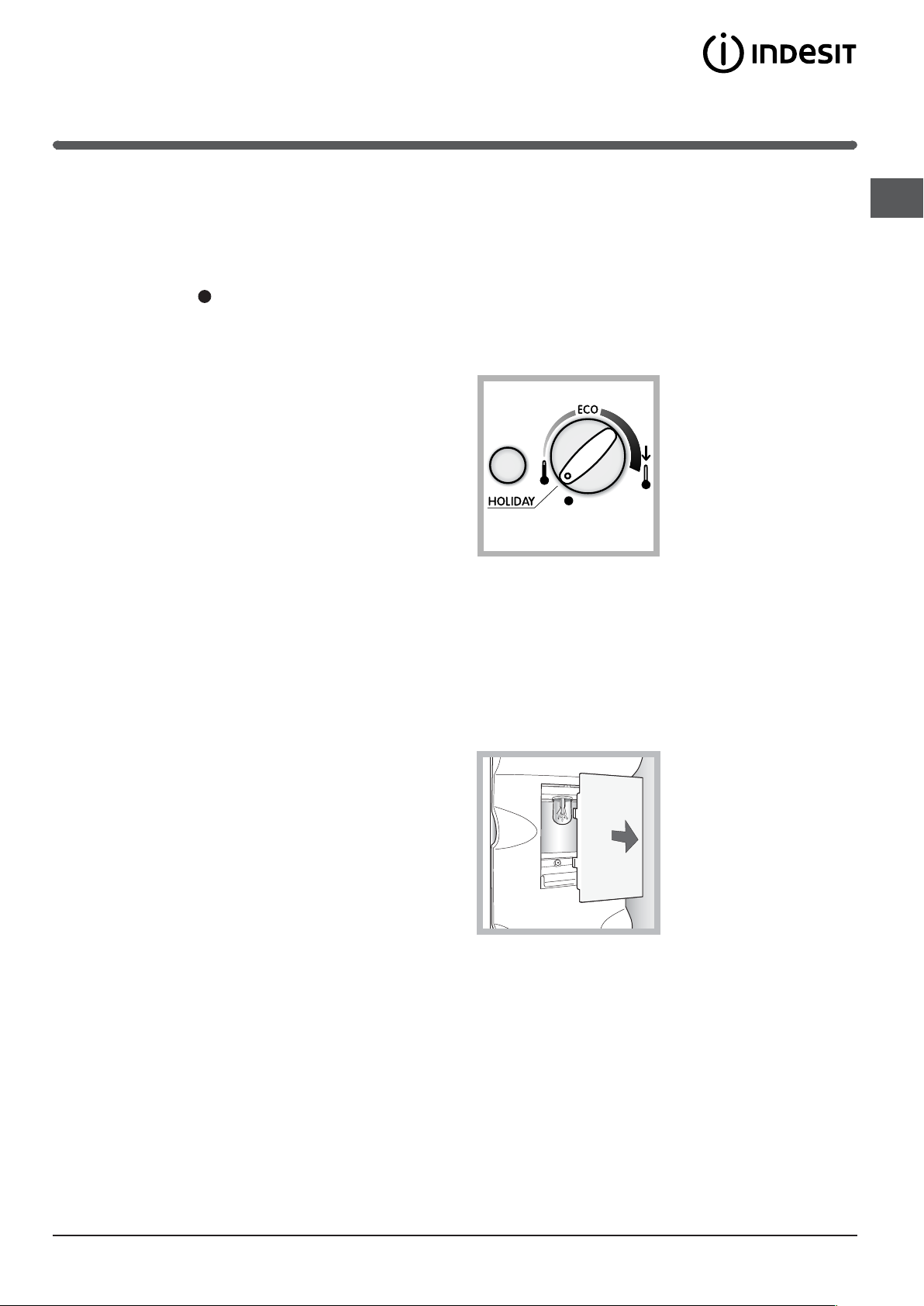

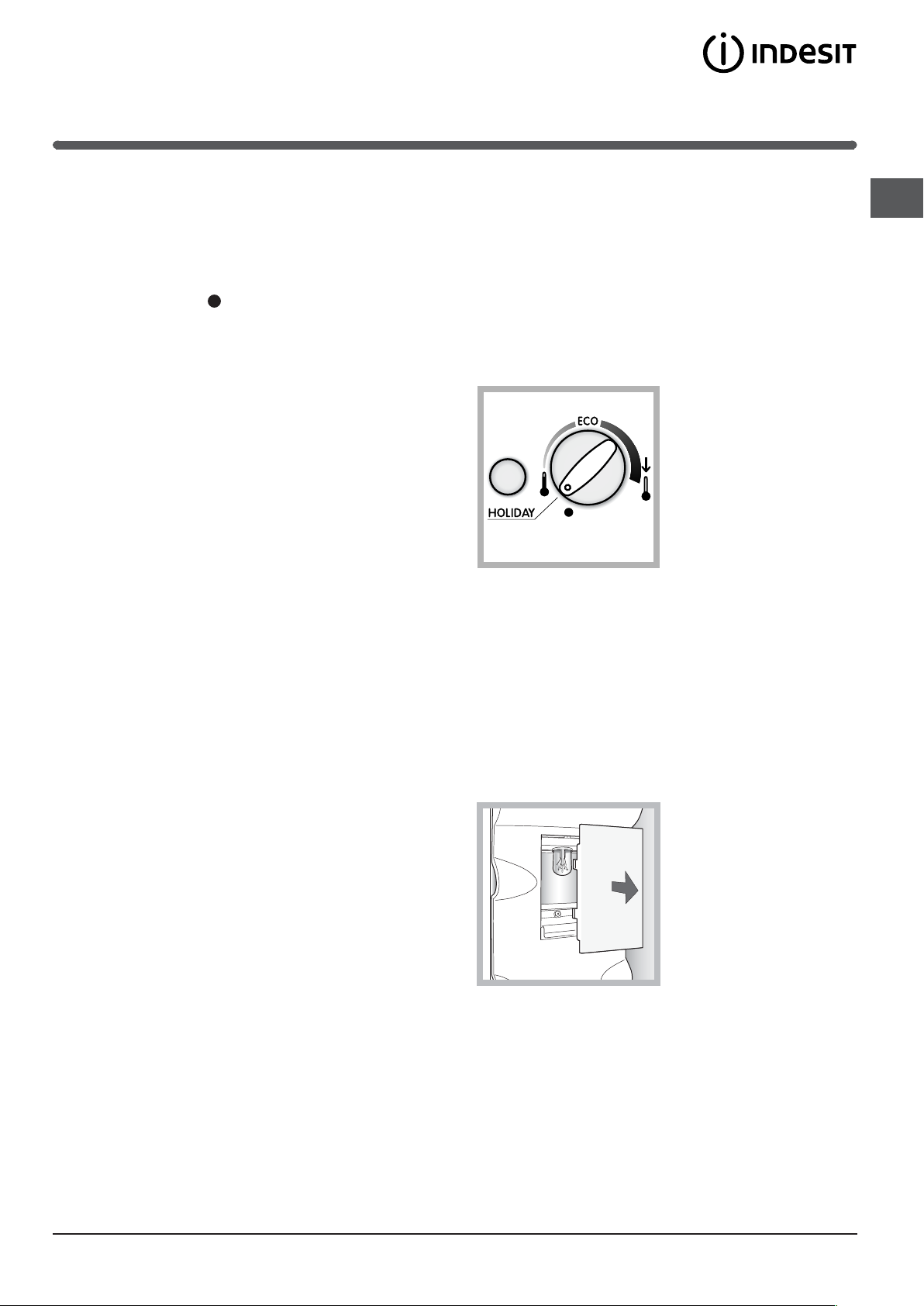

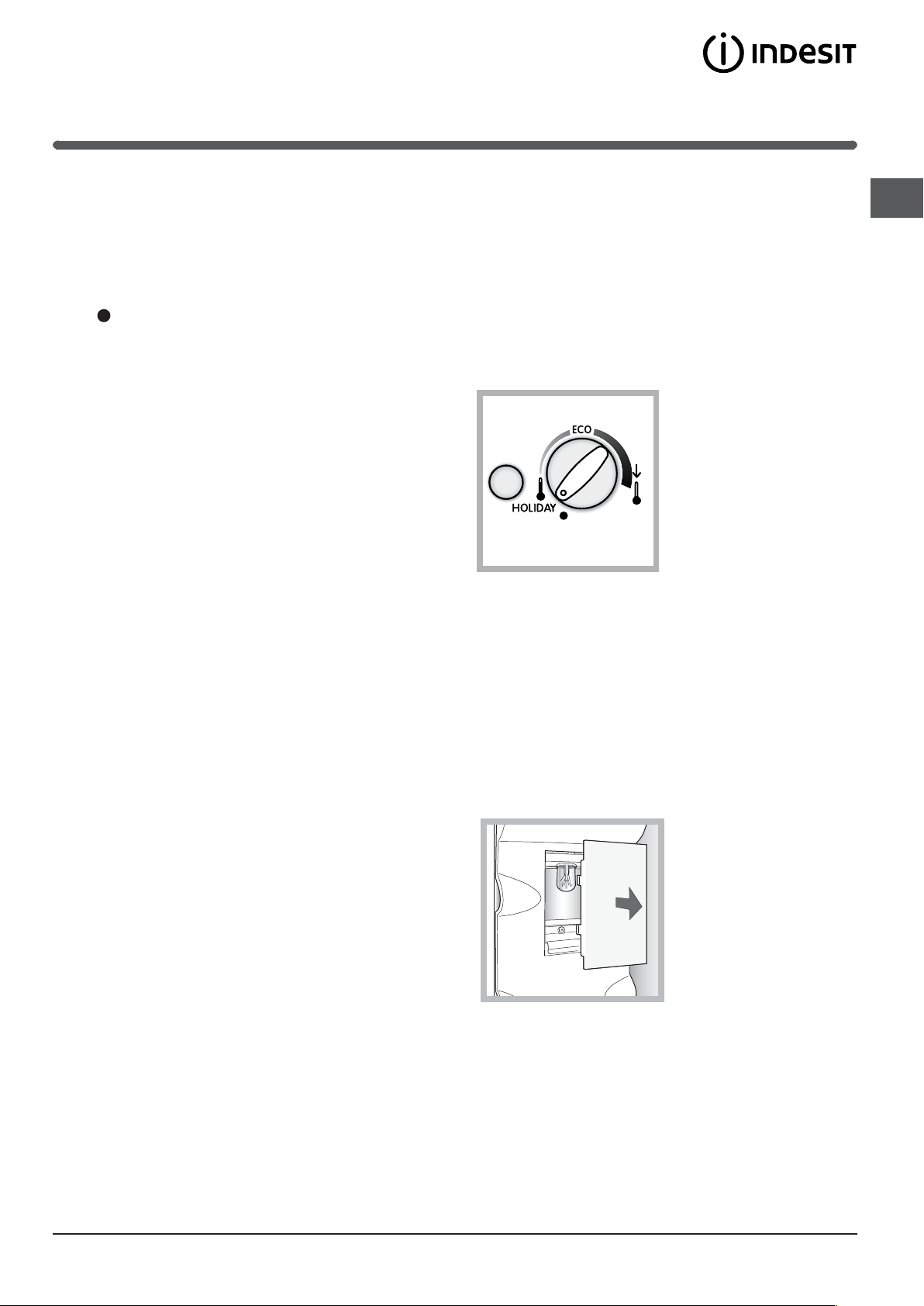

HOLIDAY è la funzione holiday (vedi Manutenzione e
cura).
spegne il vano frigorifero.
Spia gialla SUPER COOL (raffreddamento rapido):
si accende quando viene premuto il tasto SUPER
COOL.
Spia verde ALIMENTAZIONE: si accende quando
lapparecchio è collegato alla rete di alimentazione.
Tasto SUPER FREEZE (congelamento rapido) per
congelare alimenti freschi. Quando viene premuto si
accende la spia SUPER FREEZE (vedi Avvio e
utilizzo).
! Le spie servono anche per segnalare un anomalo
aumento di temperatura nel vano congelatore
(vedi Anomalie e rimedi).
3
Descrizione
dellapparecchio

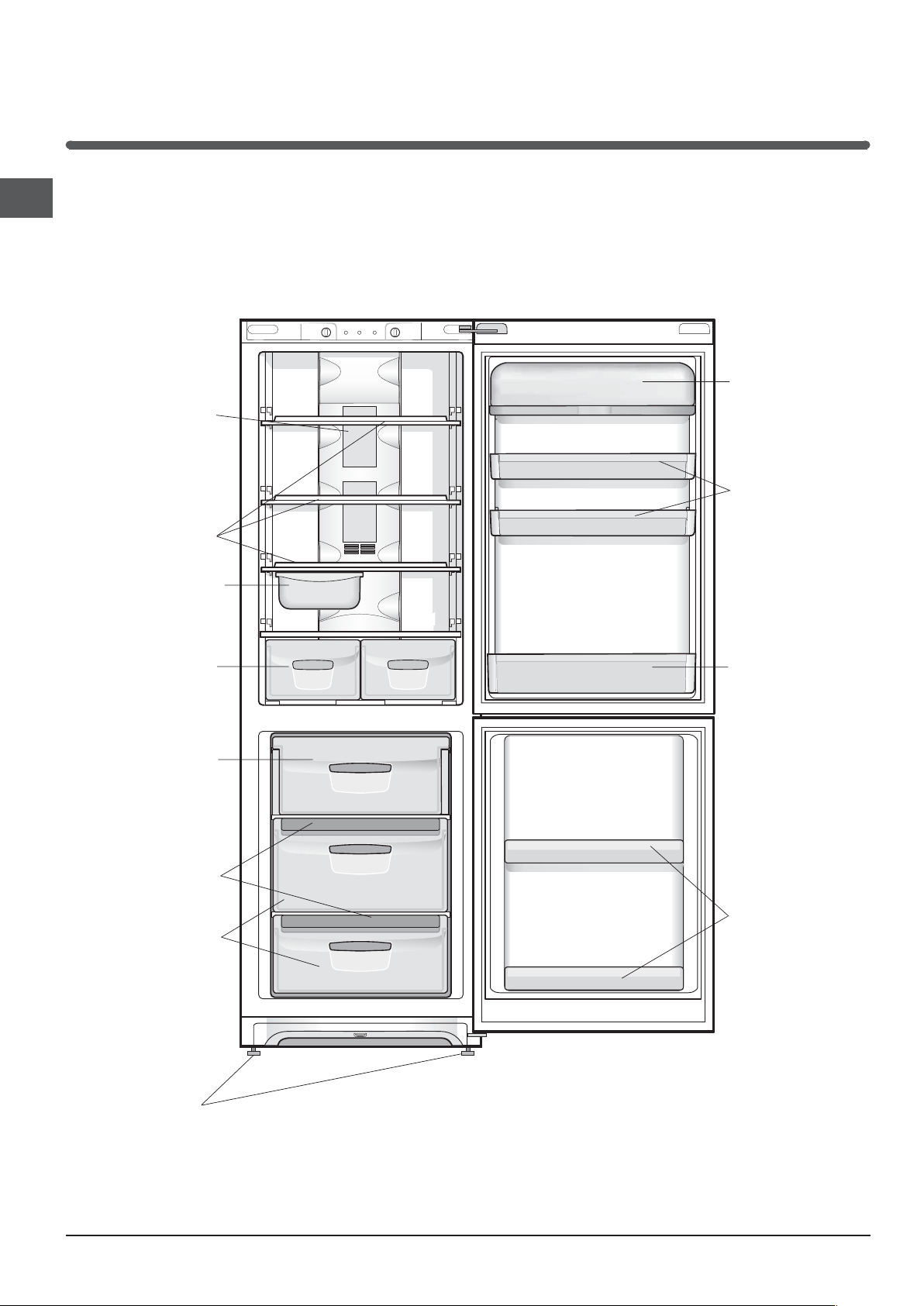

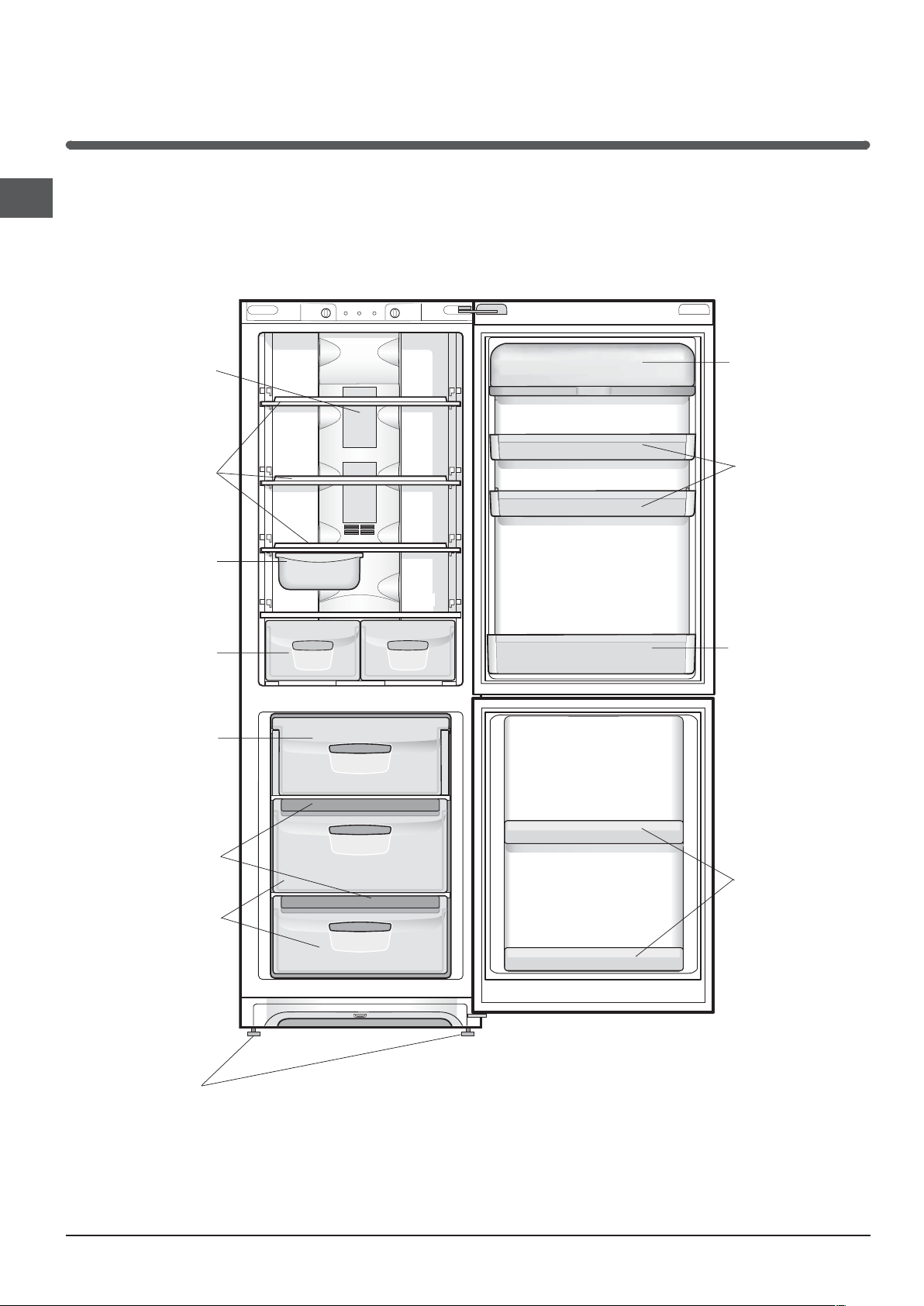

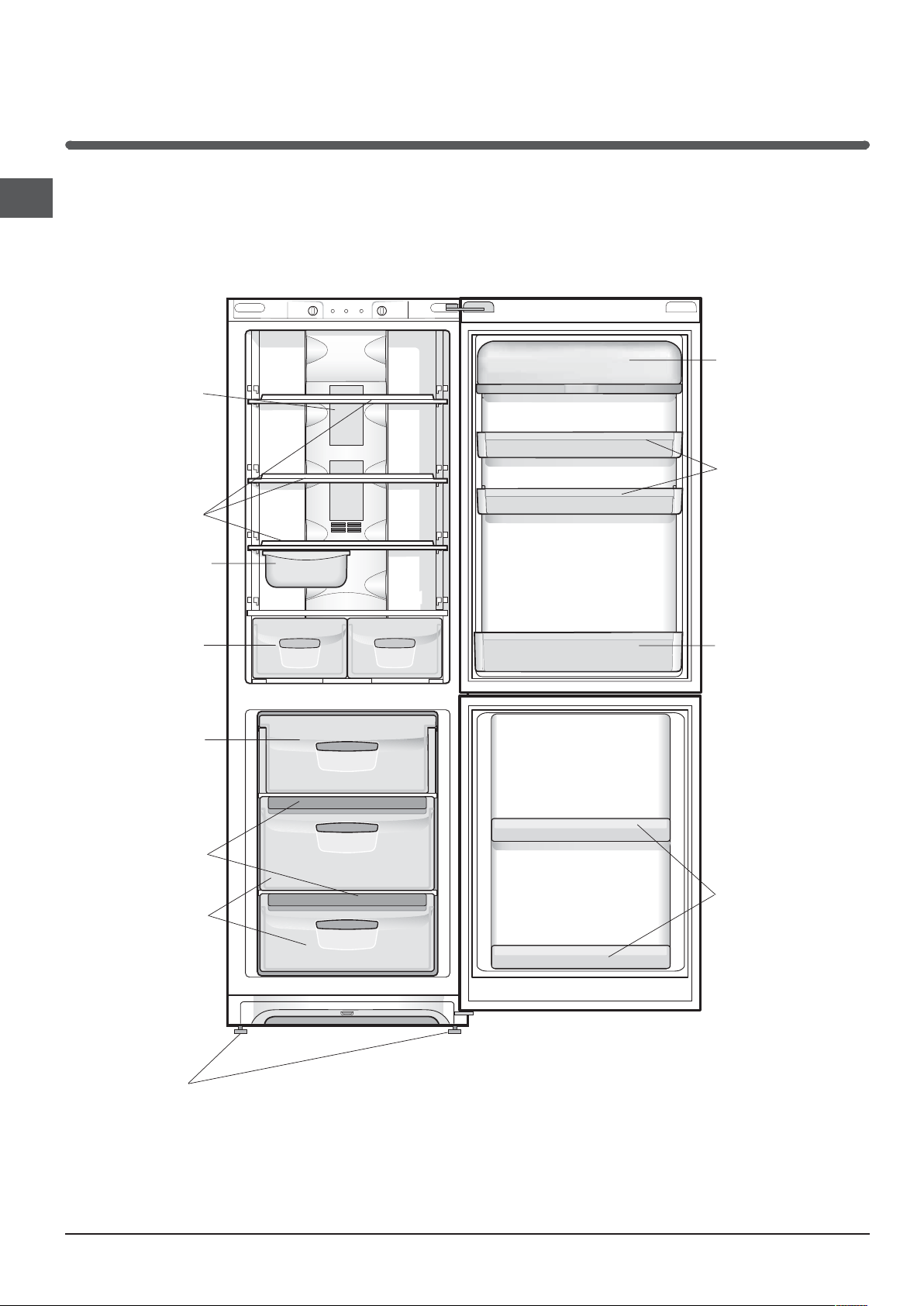

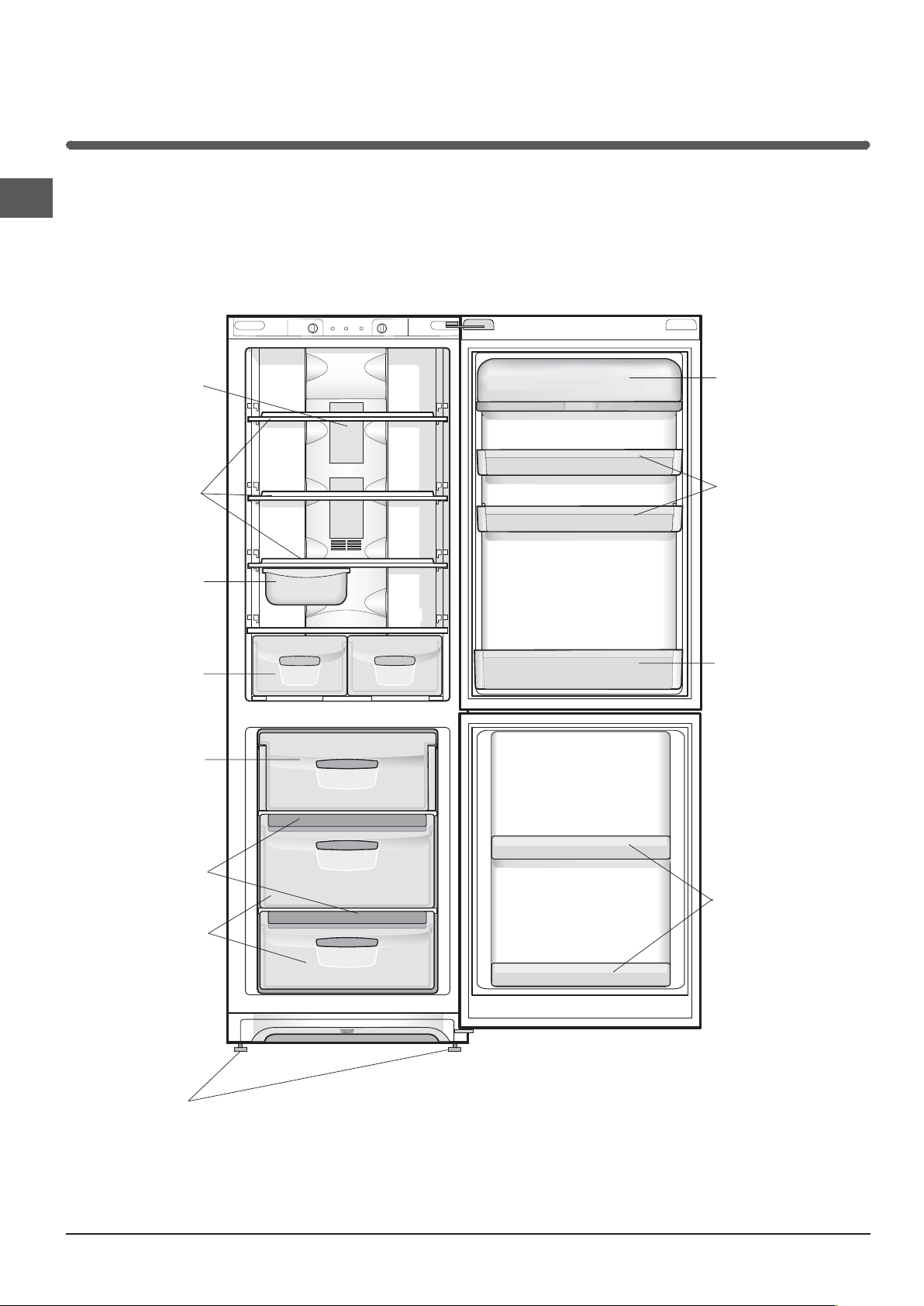

Vista dinsieme
I
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Balconcino estraibile
LAMPADINA
(vedi Manutenzione)
con coperchio e
PORTAUOVA
Vano
Ice
Vano
3
RIPIANO
Contenitore
FLEX COOL BOX per
CARNI e PESCI
Cassetto
FRUTTA e
VERDURA
CONGELAMENTO e
CONSERVAZIONE
Bacinella ghiaccio
CONSERVAZIONE
Balconcino estraibile
PORTAOGGETTI
*
Balconcino
BOTTIGLIE
Balconcino estraibile
PORTAOGGETTI
PIEDINO
di regolazione
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
4
Avvio e utilizzo
Avviare lapparecchio
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
! Lapparecchio è provvisto di un controllo salvamotore
che fa avviare il compressore solo dopo circa 8 minuti
dallaccensione. Questo accade anche dopo ogni
interruzione dellalimentazione elettrica, volontaria o
involontaria (black out).
1. Posizionare la manopola FUNZIONAMENTO
CONGELATORE su
2. Inserire la spina nella presa e accertarsi che si
accenda la spia verde ALIMENTAZIONE.
3. Ruotare la manopola FUNZIONAMENTO
CONGELATORE su un valore medio e premere il
tasto SUPER FREEZE (congelamento rapido): si
accenderà la spia gialla SUPER FREEZE. Essa si
spegnerà quando il congelatore avrà raggiunto la
temperatura ottimale: a quel punto sarà possibile
inserire gli alimenti.
4. Ruotare la manopola FUNZIONAMENTO
FRIGORIFERO su un valore medio. Dopo qualche ora
sarà possibile inserire alimenti nel frigorifero.
.
Sistema di raffreddamento
No Frost
È riconoscibile dalla
presenza di celle
daerazione poste sulle
pareti posteriori dei vani.
Il No Frost gestisce un
flusso continuo di aria
fredda che raccoglie
lumidità e impedisce la
formazione di ghiaccio
e brina: nel vano
frigorifero mantiene il
giusto livello di umidità e,
grazie allassenza di brina, preserva le qualità originarie
degli alimenti; nel vano congelatore evita la formazione
di ghiaccio rendendo superflue le operazioni di sbrinamento
ed evitando che gli alimenti
si attacchino tra loro. Non mettere alimenti o contenitori
a diretto contatto con la parete refrigerante posteriore,
per non ostruire i fori di aerazione e facilitare la
formazione di condensa. Chiudere le bottiglie e
avvolgere gli alimenti.
Utilizzare al meglio il frigorifero
Per regolare la temperatura utilizzare la manopola
FUNZIONAMENTO FRIGORIFERO (vedi Descrizione).
Premere il tasto SUPER COOL (raffreddamento
rapido) per abbassare la temperatura in poco tempo,
per esempio quando il vano viene riempito dopo una
grossa spesa. La funzione si disattiva
automaticamente trascorso il tempo necessario.
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono
più a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.

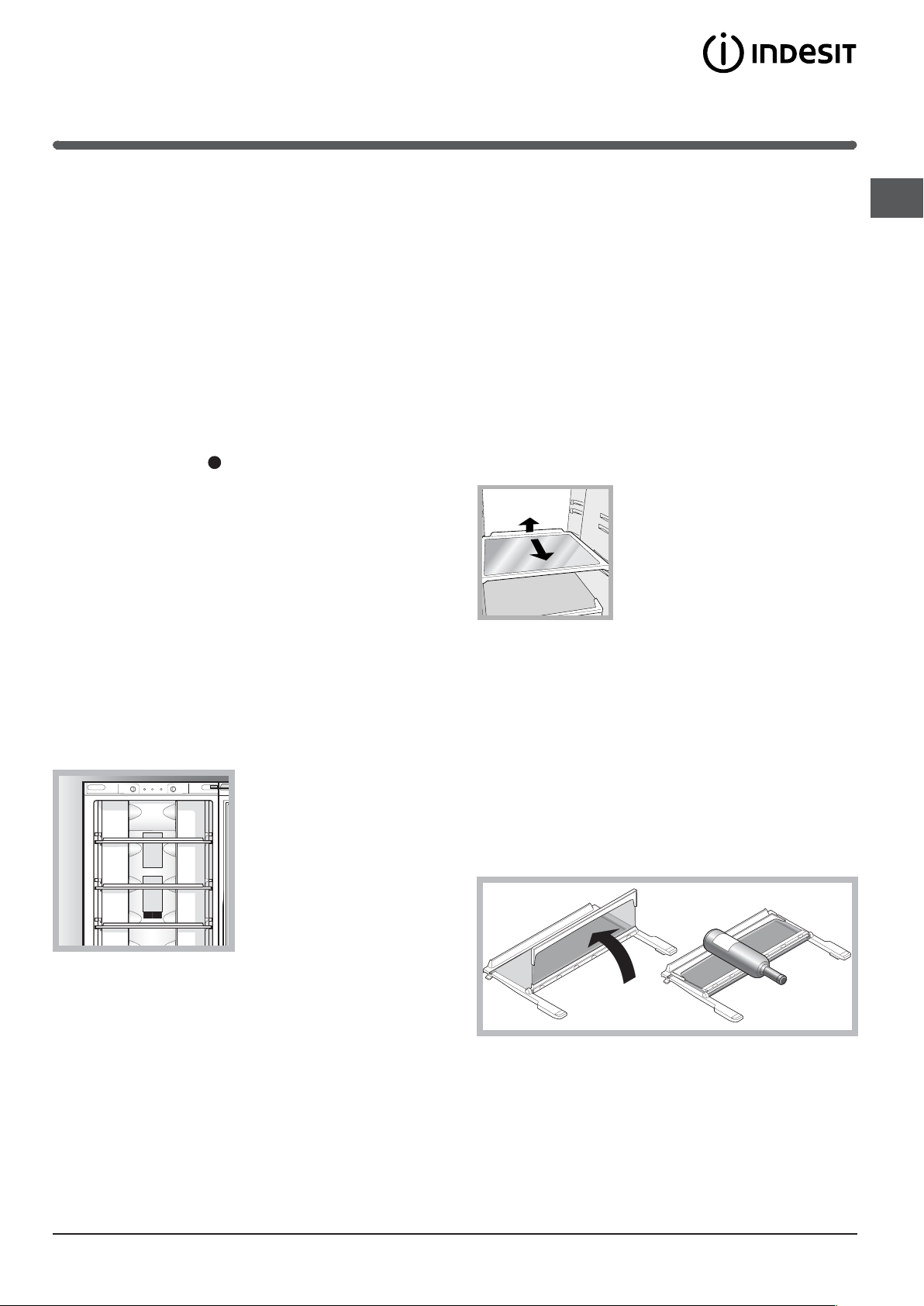

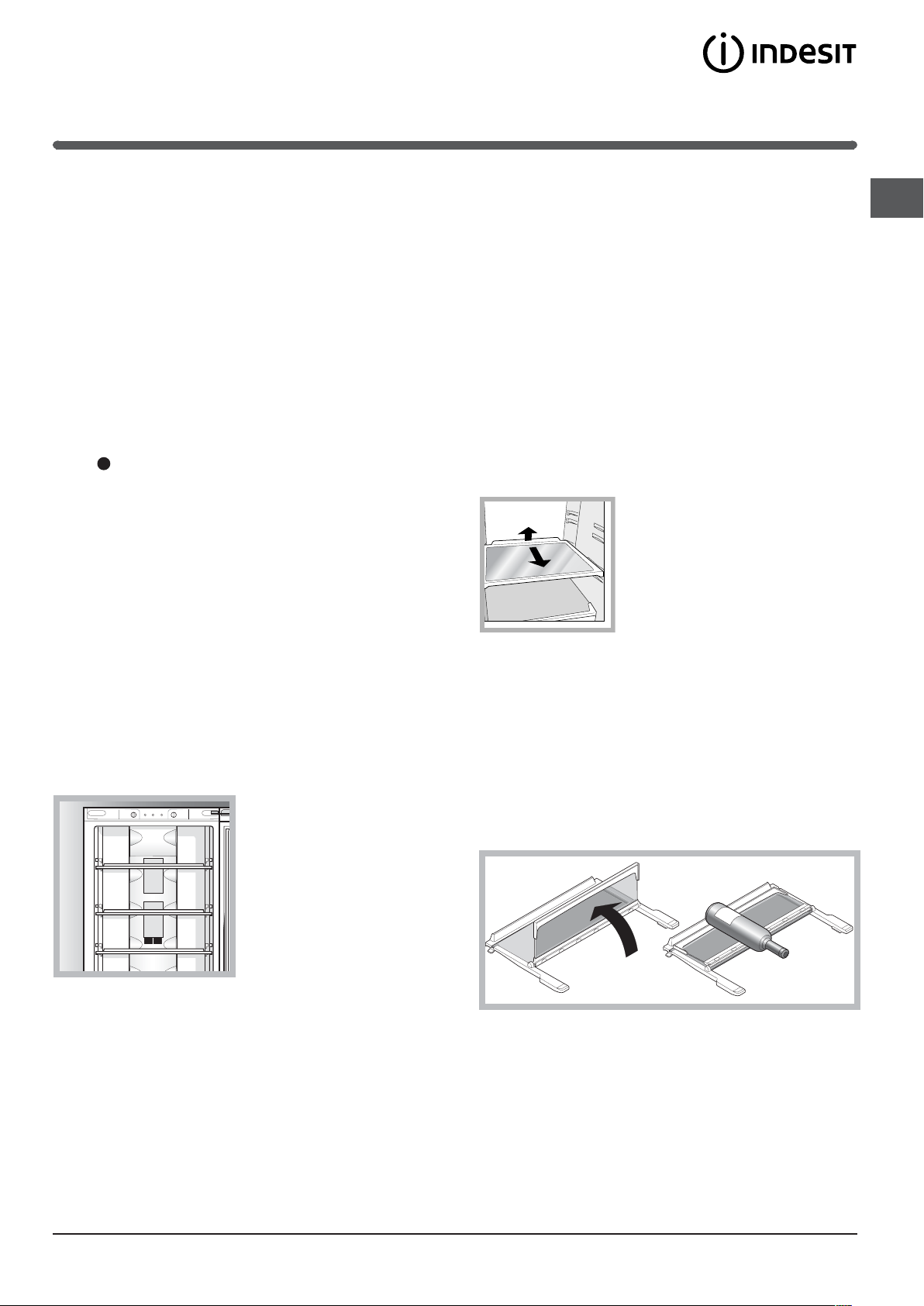

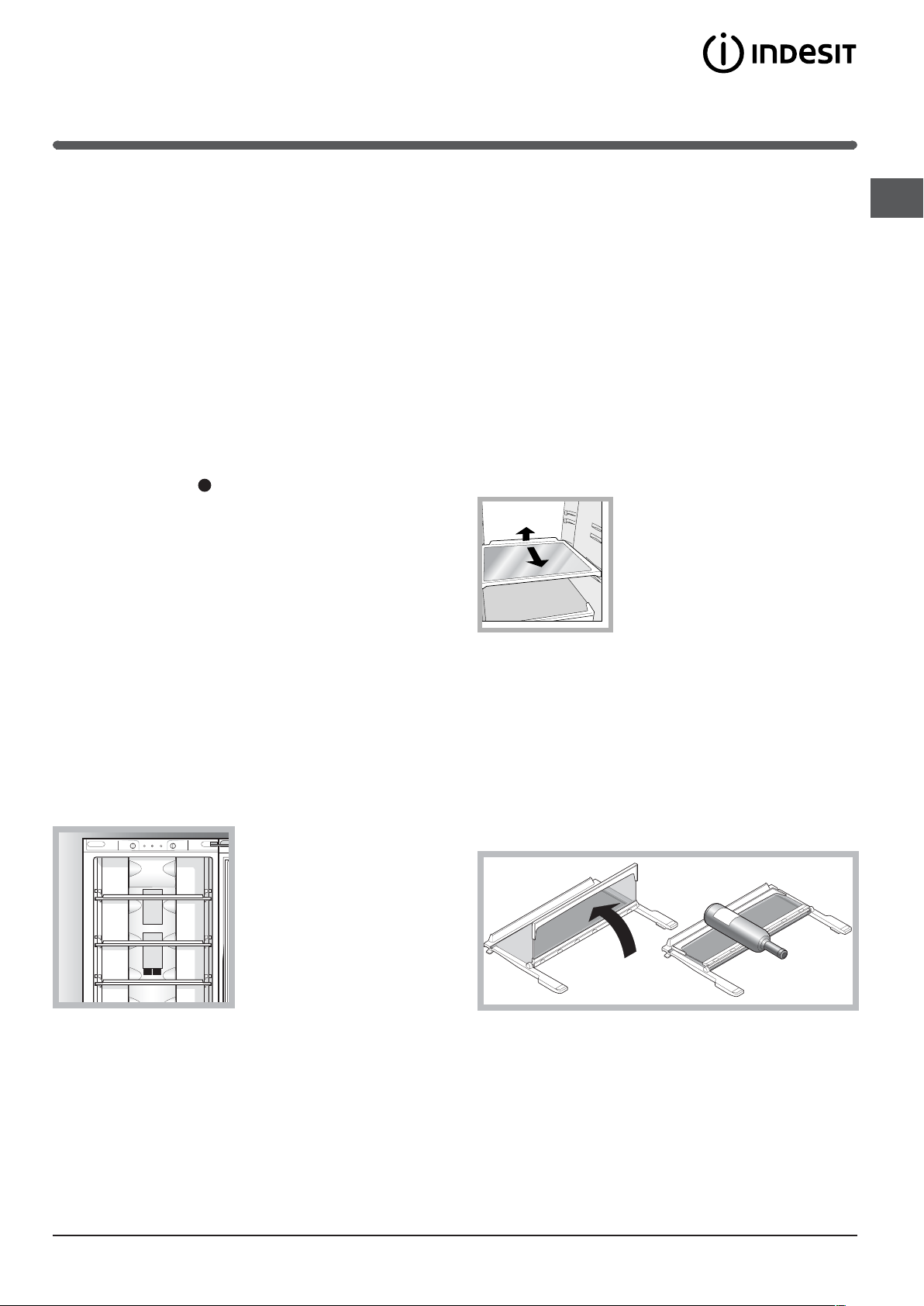

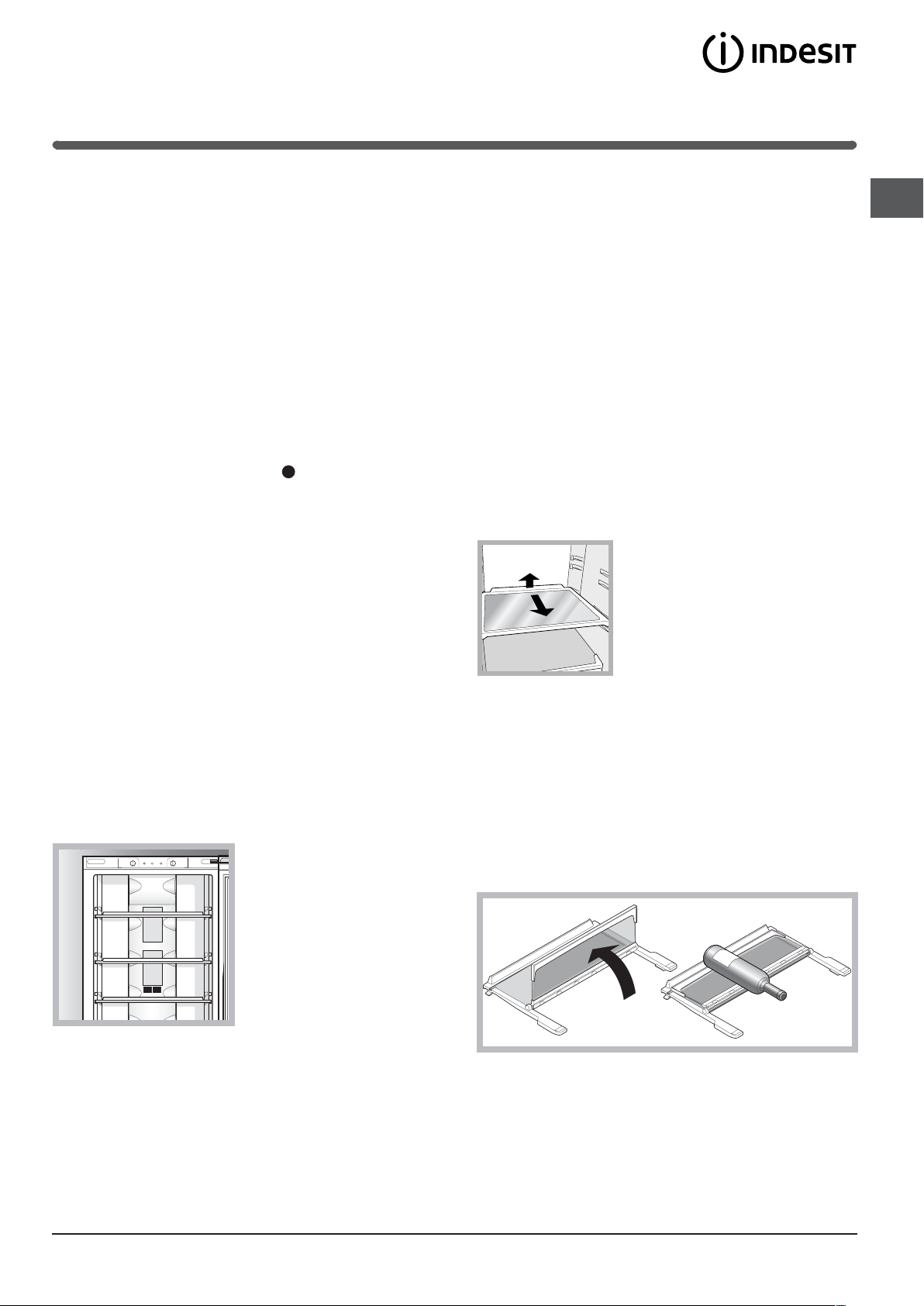

RIPIANI: pieni o a griglia.
1
2
estrarre completamente il ripiano.
Contenitore FLEX COOL BOX
È il nuovo contenitore per mantenere freschi carne,
pesce, formaggi. Se collocato nella parte "bassa" del
ripiano frigo è l'ideale per carne e pesce; se spostato
nella parte "alta" è ottimo per formaggi. Se non è
necessario, può essere comodamente estratto dal frigo.
FLEXY SHELVES
Il ripiano centrale del reparto frigo può essere ripiegato
su stesso per creare spazio ai contenitori voluminosi
posizionati nel ripiano sottostante.
Per garantire massima flessibilità di utilizzo dello spazio
interno, il ripiano può inoltre essere posizionato al posto
degli altri ripiani a seconda delle necessità.
Presente solo in alcuni modelli.
*
Sono estraibili e regolabili in
altezza grazie alle apposite
guide (vedi figura), per
linserimento di contenitori
o alimenti di notevole
dimensione. Per regolare
laltezza non è necessario
*
*
I
5
WATER LEVEL
MAX
WATER LEVEL
MAX
WATER LEVEL
MAX
Utilizzare al meglio il congelatore
I
Per regolare la temperatura utilizzare
la manopola FUNZIONAMENTO CONGELATORE
(vedi Descrizione).
Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno
sistemati nel vano superiore CONGELAMENTO e
CONSERVAZIONE dove la temperatura scende sotto i
-18°C e garantisce una buona velocità di
congelamento.
Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra (esempio:
Kg/24h 4).
Per congelare (se il congelatore è già in funzione):
premere il tasto SUPER FREEZE (congelamento
rapido) (accensione della relativa spia gialla),
introdurre gli alimenti e chiudere la porta. La funzione
si disattiva automaticamente trascorse 24 ore o
raggiunte le temperature ottimali (spia spenta).

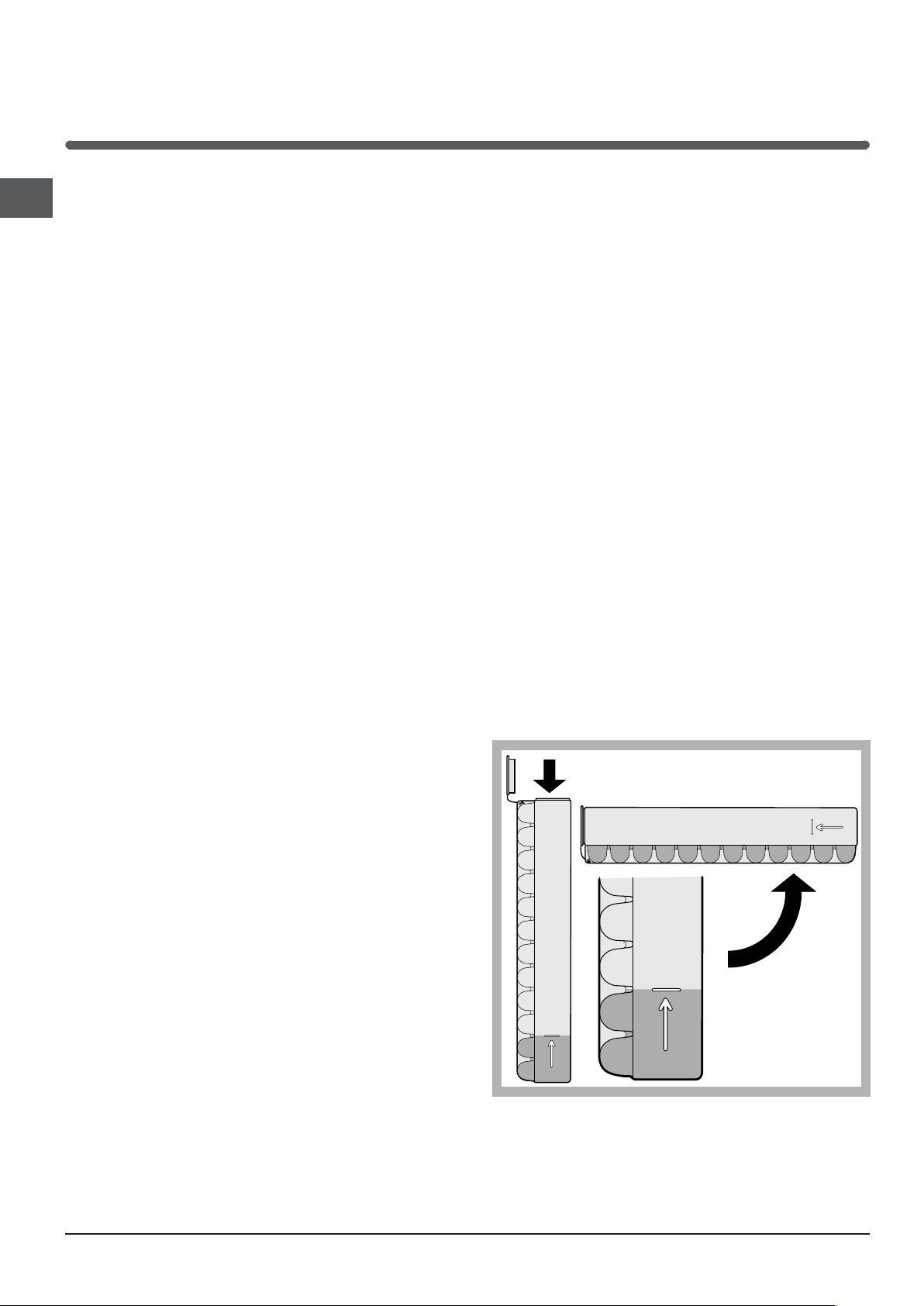

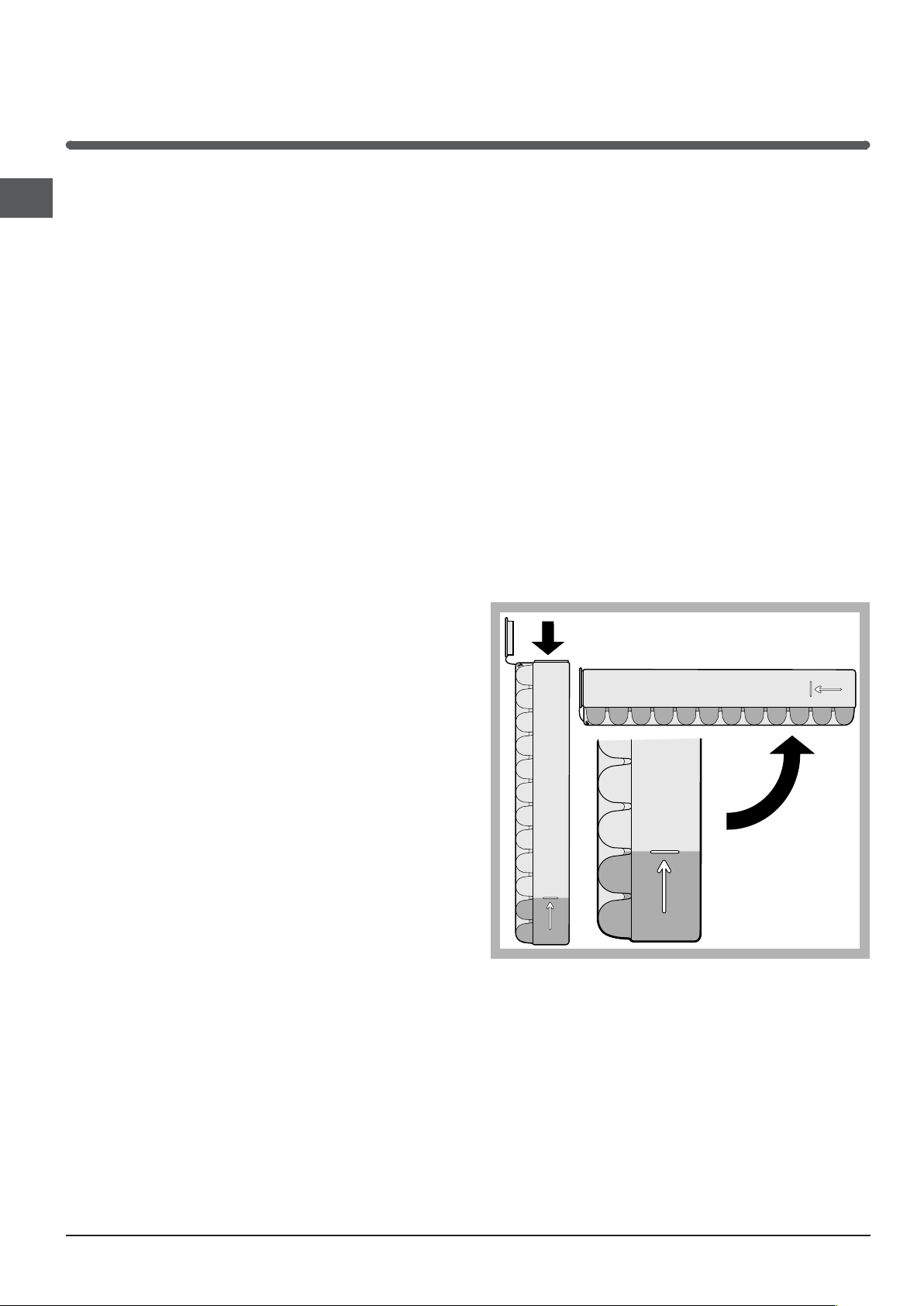

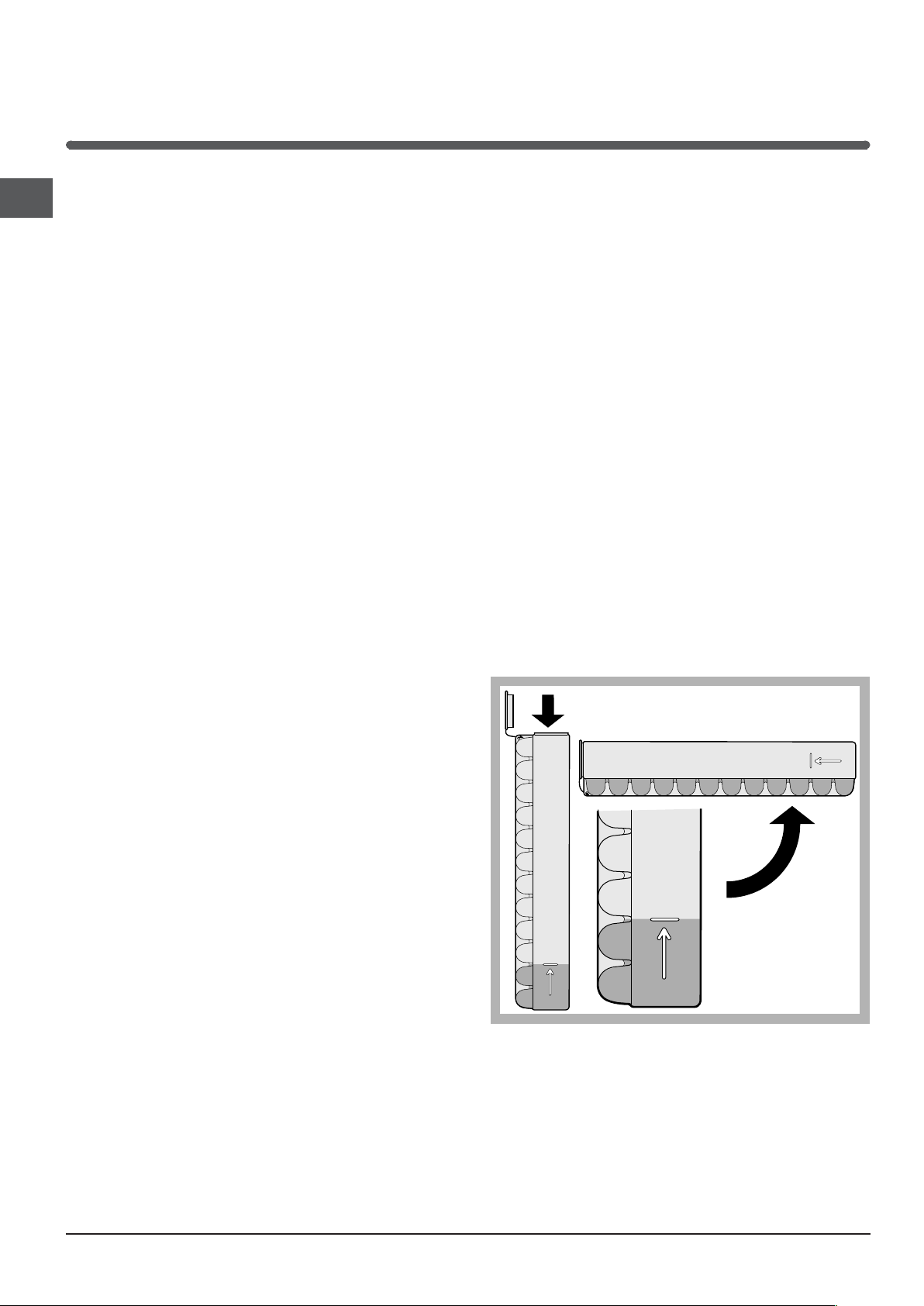

Bacinella ghiaccio Ice3.
Il fatto di essere poste sulla parte superiore dei cassetti
riposti nel vano freezer assicura una maggiorepulizia: (il
ghiaccio non viene più a contatto con gli alimenti) ed
ergonomia (non si sgocciola in fase di caricamento).
1. Estrarre la bacinella spingendola verso lalto.
Verificare che la bacinella sia completamente vuota e
riempirla dacqua attraverso lapposito foro.
2. Fare attenzione a non superare il livello indicato (MAX
WATER LEVEL). Troppa acqua ostacola la fuoriuscita
dei ghiaccioli (se succede, attendere che il ghiaccio
si sciolga e svuotare la bacinella).
3. Ruotare la bacinella di 90°: lacqua riempie le forme
per il principio dei vasi comunicanti (vedi figura).
4. Chiudere il foro con il coperchio in dotazione e riporre
la bacinella nellapposita sede.
5. Quando il ghiaccio sarà formato (tempo minimo circa
8 ore) battere la bacinella su una superficie dura e
bagnarne lesterno per far staccare i ghiaccioli; farli
poi uscire dal foro.
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni
per circa 9-14 ore.
! Per evitare di ostacolare la circolazione dellaria
allinterno del congelatore, si raccomanda di non
ostruire con cibi o contenitori i fori di areazione.
6
Manutenzione e cura
Escludere la corrente elettrica
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione:
1. posizionare la manopola FUNZIONAMENTO
CONGELATORE su
2. staccare la spina dalla presa.
! Se non si segue questa procedura può scattare
lallarme: esso non è sintomo di anomalia. Per
ripristinare il normale funzionamento è sufficiente
posizionare la manopola FUNZIONAMENTO
CONGELATORE sul valore desiderato. Per isolare
lapparecchio procedere seguendo i punti 1 e 2.
;
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con delicatezza,
dopo aver spento l'apparecchio e staccato la presa di
corrente, la bocchetta lunga dellaspirapolvere,
impostato su una potenza media.
Funzione HOLIDAY
I
Se si parte per un periodo di vacanza non è necessario
spegnere lapparecchio perché è dotato
di una funzione che permette, con bassi consumi
elettrici, di mantenere la temperatura del vano frigorifero
intorno ai 15°C (per proteggere dal caldo trucchi e
cosmetici); la temperatura del congelatore
viene impostata sul minimo, indispensabile per la
conservazione degli alimenti.

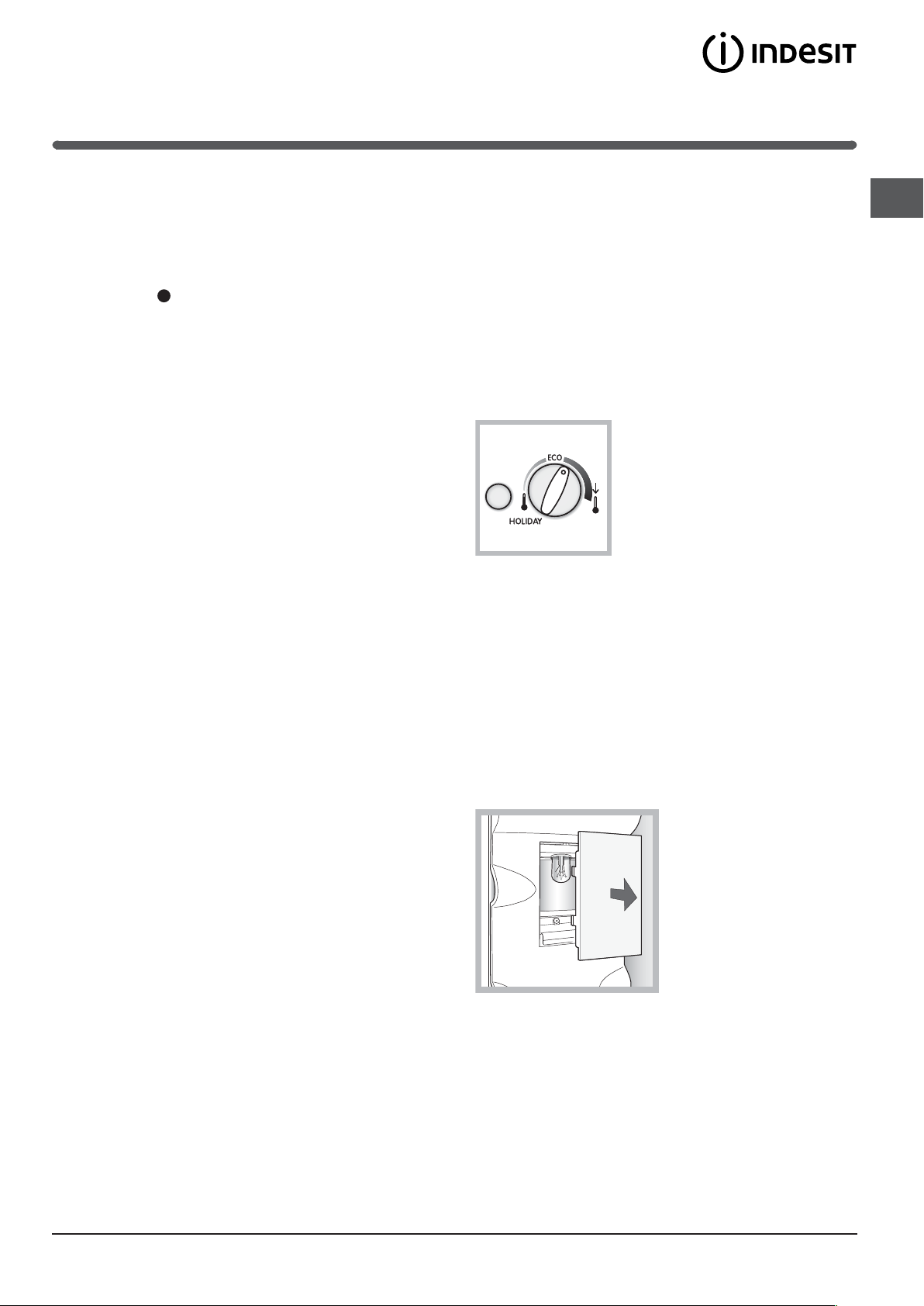

Per attivare la funzione:
impostare la manopola
FUNZIONAMENTO
FRIGORIFERO su
HOLIDAY (vedi figura).
Un doppio breve segnale
acustico ne conferma
lattivazione; la
disattivazione è indicata
da un segnale acustico
singolo.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.
Accedere alla lampada togliendo la protezione come
indicato in figura. Sostituirla con una di potenza
analoga a quella indicata sulla protezione (10 W).
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche la formazione
di macchie.
Nel caso si voglia spegnere lapparecchio per un lungo
periodo, pulire linterno e lasciare le porte aperte.
7
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
I
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;
- 2002/96/CE..
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo
di ustionarsi o ferirsi.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per LA
REGOLAZIONE DELLA TEMPERATURA sulla
posizione
contatto elettrico.
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori
di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Questo apparecchio non è da intendersi adatto
alluso da parte di persone (incluso bambini) con
ridotte capacità fisiche, sensoriali o mentali, o prive di
esperienza e conoscenza, a meno che siano state
supervisionate o istruite riguardo alluso
dellapparecchio da una persona responsabile della
loro sicurezza. I bambini dovrebbero essere
supervisionati per assicurarsi che non giochino con
lapparecchio.
Gli imballaggi non sono giocattoli per bambini.
(apparecchio spento) per eliminare ogni
Smaltimento
Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno essere
riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.
Non riempire con troppi alimenti lapparecchio: per
una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione,
il compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.
Sbrinare lapparecchio qualora si formasse del
ghiaccio (vedi Manutenzione); uno spesso strato di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.
8
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La spia verde ALIMENTAZIONE
non si accende.
Il motore non parte.
Le spie sono debolmente accese.
a) Suona lallarme.
b) Suona lallarme e lampeggiano
le due spie gialle.
c) Suona lallarme e lampeggiano
le due spie gialle e quella verde.
Riscaldamento
eccessivo
+ segnale acustico
Riscaldamento
pericoloso
+ segnale acustico
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza
da fare contatto, oppure in casa non cè corrente.
Lapparecchio è dotato di un controllo salvamotore
(vedi Avvio e utilizzo).
Staccare la spina e reinserirla nella presa dopo averla girata su se stessa.
a) La porta del frigorifero è rimasta aperta per più di due minuti.
Il segnale acustico cessa alla chiusura della porta.
b) Lapparecchio segnala un riscaldamento eccessivo del congelatore.
Si consiglia di verificare lo stato degli alimenti: potrebbe essere
necessario gettarli.
c) Lapparecchio segnala un riscaldamento pericoloso del congelatore:
gli alimenti devono essere gettati.
b/c) Nel primo caso il congelatore si manterrà a una temperatura intorno
a 0°C per non far ricongelare gli alimenti. Nel secondo caso la
temperatura viene mantenuta invece intorno ai -18°C.
Per spegnere il segnale acustico: aprire e chiudere la porta
del frigorifero. Per ripristinare il funzionamento normale: portare
la manopola FUNZIONAMENTO CONGELATORE sulla posizione
(spento) e riaccendere lapparecchio.
I
La spia verde ALIMENTAZIONE
lampeggia.
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
La temperatura di alcune parti
esterne del frigorifero è elevata.
Lapparecchio non funzione correttamente. Chiamare lAssistenta
Tecnica
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
Le manopole FUNZIONAMENTO non sono in posizione corretta
(vedi Descrizione).
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La manopola FUNZIONAMENTO FRIGORIFERO non è in posizione
corretta (vedi Descrizione).
È stato premuto il tasto SUPER FREEZE (congelamento rapido): la
spia gialla SUPER FREEZE è accesa (vedi Desc.).
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
Le temperature elevate sono necessarie per evitare la formazione di
condensa in particolari zone del prodotto.
9
Assistenza
195080434.00
08/2009 - Xerox Fabriano
I
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
In caso negativo, contattare il Centro Assistenza più vicino.
Prima di contattare lAssistenza:
modello
numero di serie
Comunicare:
il tipo di anomalia
il modello della macchina (Mod.)
il numero di serie (S/N)

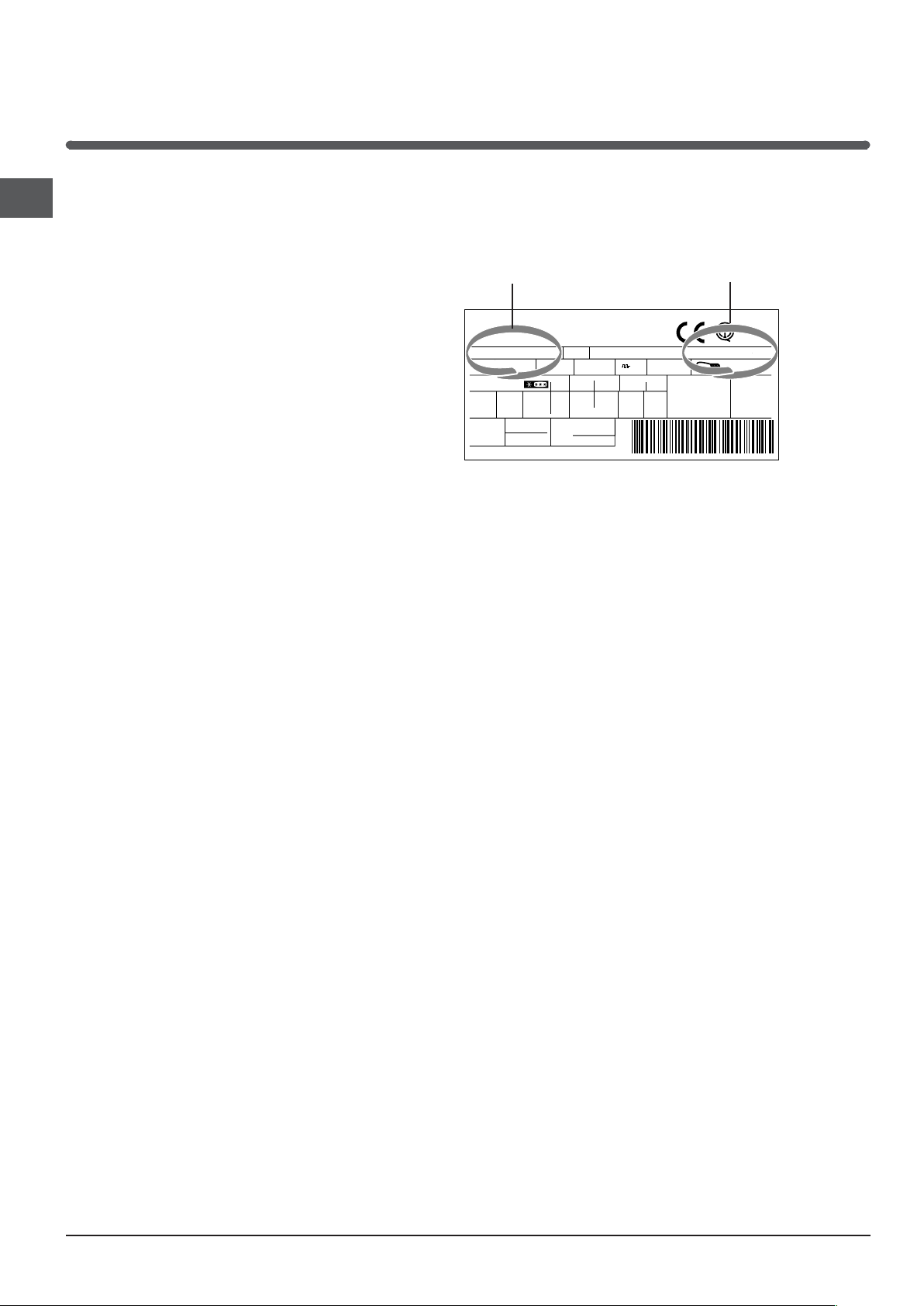

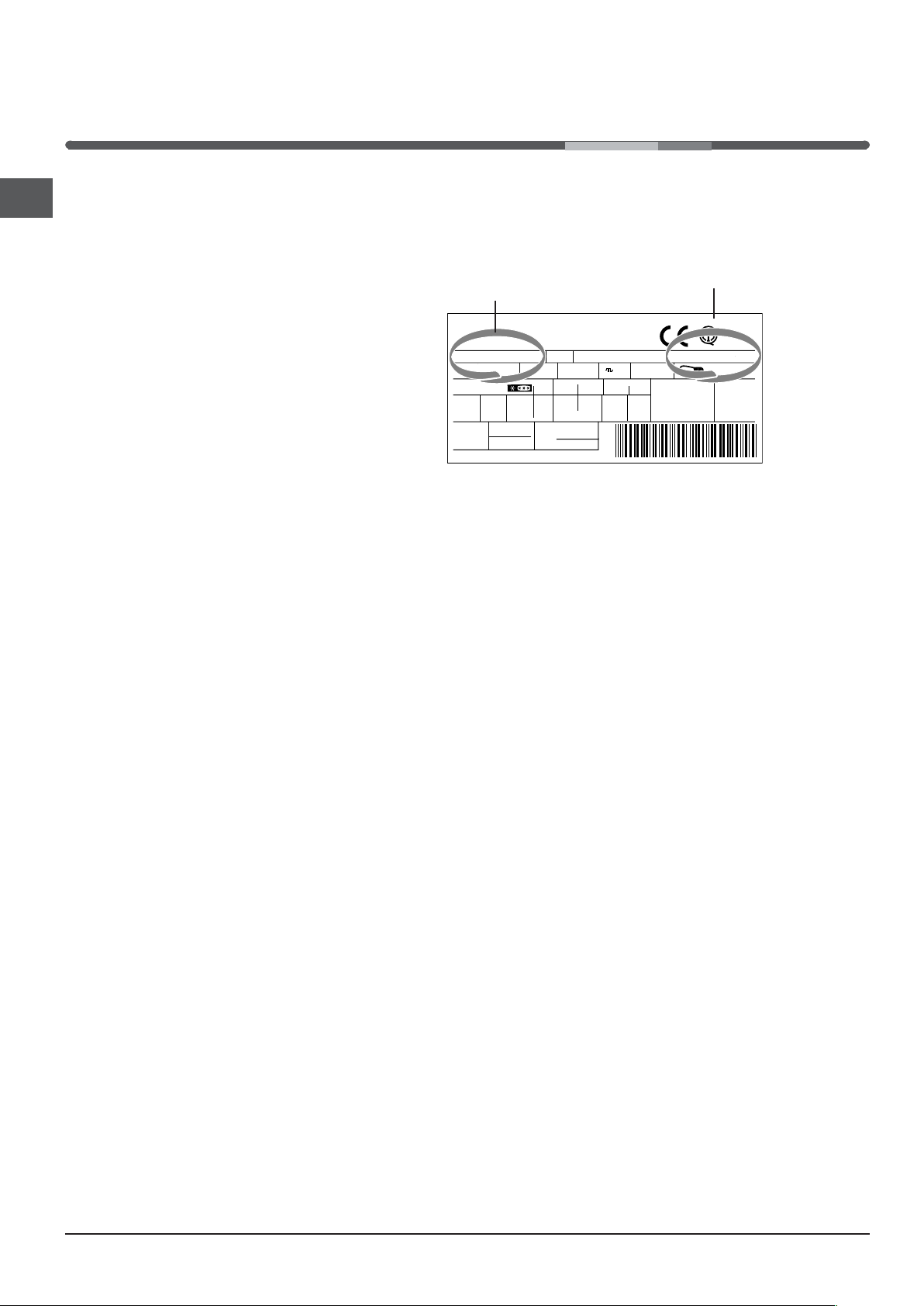

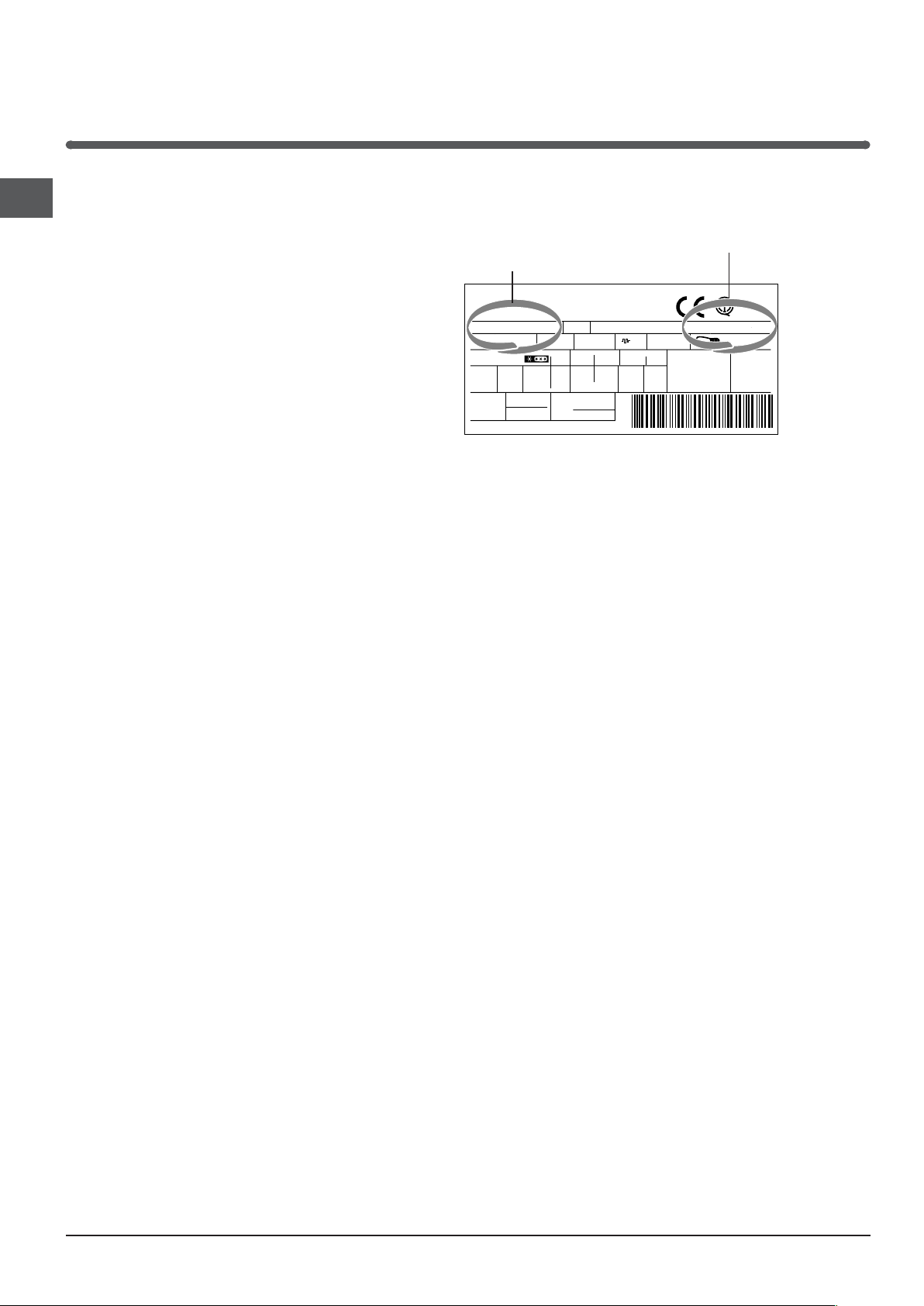

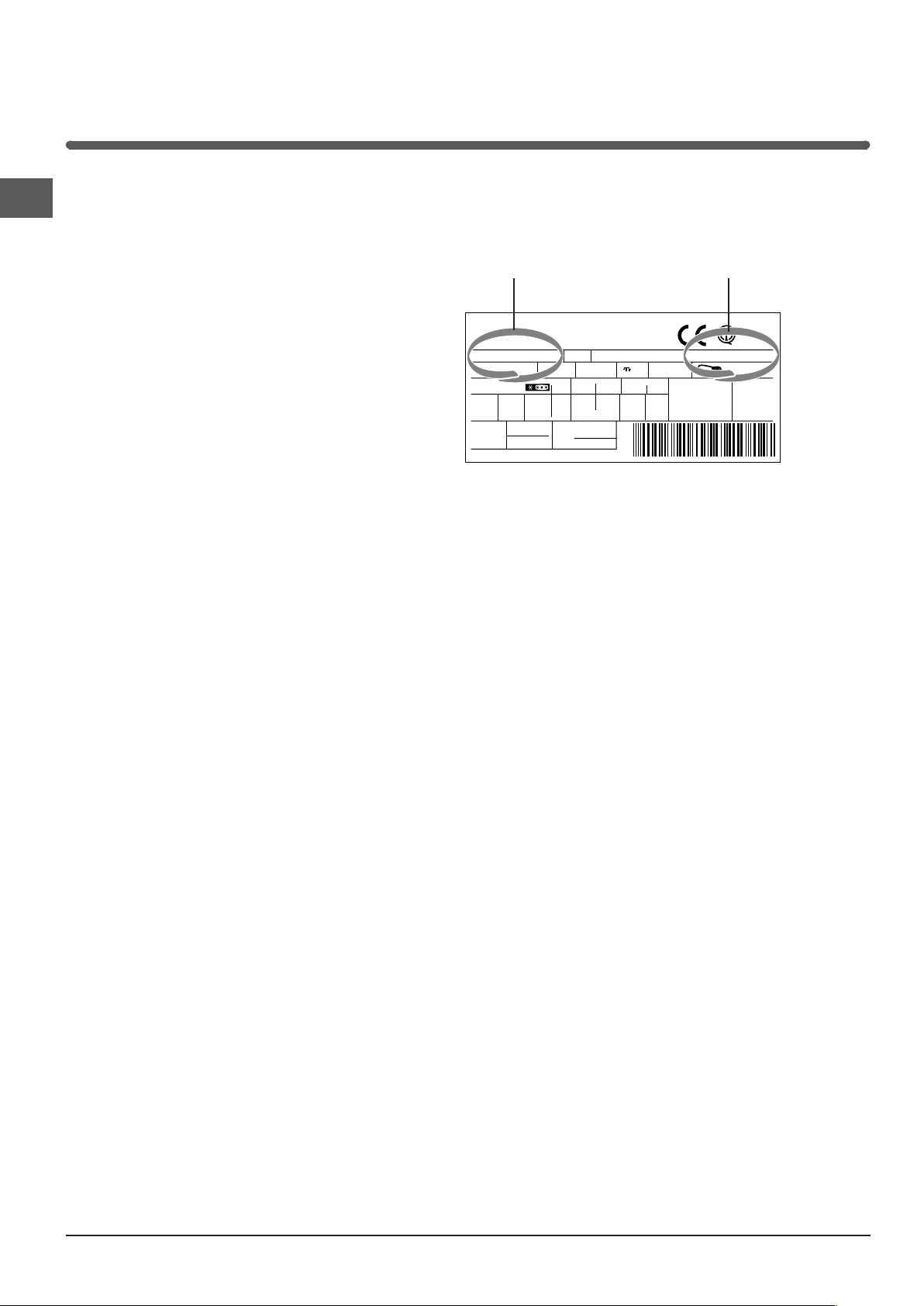

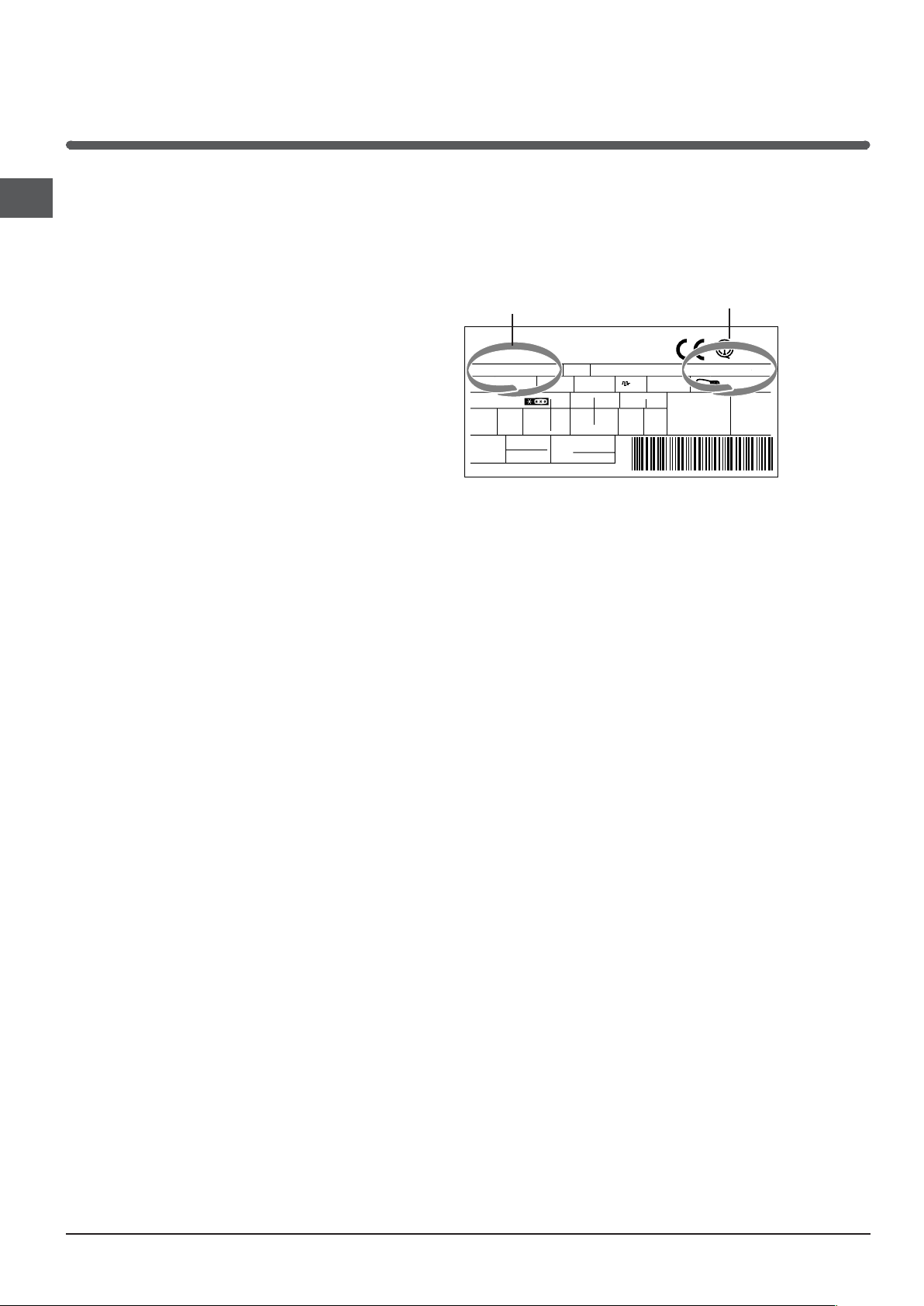

Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non
originali.
10
Operating Instructions
REFRIGERATOR/FREEZER COMBINATION
Italiano, 1
E
Espanol,
31
PBA 34 NF
GBI
English,11
GR
ЕллзнйкЬ, 41
F
Français, 21
RU
Ðóсский, 51
Contents
GB
Installation, 12
Positioning and connection
Reversible doors
Description of the appliance, 13-14
Control panel
Overall view
Start-up and use, 15-16
Starting the appliance
Chiller system
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 17
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance
Replacing the light bulb
Precautions and tips, 18
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 19
Assistance, 20
Installation
! Before placing your new appliance into operation please
GB
read these operating instructions carefully. They contain
important information for safe use, for installation and for
care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free
room.
2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good ventilation to
operate correctly and save energy.
3. Leave a space of at least 10 cm between the top part of
the appliance and any furniture above it, and at least 5
cm between the sides and any furniture/side walls.
4. Ensure the appliance is away from any sources of heat
(direct sunlight, electric stove, etc.).
5. In order to maintain the correct distance between the
appliance and the wall behind it, fit the spacers supplied
in the installation kit, following the instructions provided.
Levelling
1. Install the appliance on a level and rigid floor.
2. If the floor is not perfectly horizontal, adjust the
refrigerator by tightening or loosening the rear feet.
Reversible doors
1
2
3
Electrical connections
After the appliance has been transported, carefully place it
vertically and wait at least 3 hours before connecting it to
the electricity mains. Before inserting the plug into the
electrical socket ensure the following:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate located on
the bottom left side of the fridge (e.g. 150 W).
The voltage must be in the range between the values
indicated on the data plate located on the bottom left
side (e.g. 220-240V).
The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
4
∅ 3mm
5
! The manufacturer declines any liability should these
safety measures not be observed.
12
Description of the
appliance
Control panel
REFRIGERATOR
OPERATION
Knob
SUPER COOL
Button
SUPER COOL (quick cool) to lower the temperature of
the refrigerator compartment rapidly. When it is
pressed, the SUPER COOL indicator light illuminates
(see Start-up and use).
REFRIGERATOR OPERATION Knob
to regulate the temperature of the refrigerator
compartment:
warmer
colder.
ECO is the optimal temperature for energy saving
levels.
HOLIDAY is the holiday function (see Maintenance
and care).
switches the refrigerator compartment off.
SUPER COOL
Indicator light
POWER
Indicator light
SUPER FREEZE
Indicator light
SUPER FREEZE Yellow indicator light (rapid freezing)
illuminates when the SUPER FREEZE button is
pressed.
FREEZER OPERATION Knob
to regulate the temperature of the freezer
compartment:
warmer.
colder.
ECO is the optimal temperature for energy saving
levels.
switches the appliance off, including the
refrigerator.
SUPER FREEZE button (rapid freezing) to freeze fresh
food. When it is pressed, the SUPER FREEZE indicator
light illuminates (see Start-up and use).
FREEZER
OPERATION
Knob
SUPER FREEZE
Button
GB
SUPER COOL Yellow indicator light (rapid cooling)
illuminates when the SUPER COOL button is pressed.
POWER Indicator light illuminates when the appliance
is connected to the electricity network.
! The indicator lights are also used to indicate an unusual
temperature increase in the freezer compartment (see
Troubleshooting).
13
Description of the
appliance
GB
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not
directly represent the appliance purchased. For more complex features, consult the following pages.
Removable lidded
LAMP
(see Maintenance)
SHELVES
FLEX COOL BOX
for MEAT
and
CHEESE
*
shelf with EGG TRAY
Removable
multipurpose
SHELVES
FRUIT and
VEGETABLE bin
FREEZER and
STORAGE
compartment
3
Ice
ice tray•
STORAGE
compartment
Levelling FEET
BOTTLE shelf
Removable
multipurpose
SHELVES
Varies by number and/or position.
Available only on certain models.
*
14
Start-up and use
Starting the appliance
! Before starting the appliance, follow the installation
instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm water
and bicarbonate.
! The appliance comes with a motor protection control
system which makes the compressor start approximately
8 minutes after being switched on. The compressor also
starts each time the power supply is cut off whether
voluntarily or involuntarily (blackout).
1. Set the FREEZER OPERATION knob on
2. Insert the plug into the socket and ensure that the
green POWER indicator light illuminates.
3. Turn the FREEZER OPERATION knob to an average
value and press the SUPER FREEZE button (rapid
freezing): the SUPER FREEZE indicator light will
illuminate. Once the refrigerator has reached the
optimal temperature, the indicator light goes out and
you can begin food storage.
4. Turn the REFRIGERATOR OPERATION knob to an
average value. After a few hours you will be able to put
food in the refrigerator.
.
Chiller system
No Frost
It is recognisable by
aeration cells located on
the back walls of the
compartments.
The No Frost system
circulates cold air
continuously to collect
humidity and prevent ice
and frost formation. The
system maintains an
optimal humidity level in the compartment, preserving the
original quality of the food, preventing the food from
sticking together and making defrosting a thing of the
past. Do not block the aeration cells by placing food or
containers in direct contact with the refrigerating back
panel. Close bottles and wrap food tightly.
Using the refrigerator to its full potential
Use the REFRIGERATOR OPERATION knob to adjust
the temperature (see Description).
Press the SUPER COOL button (rapid cooling) to lower
the temperature quickly. For example, when you place
a large number of new food items inside a fridge the
internal temperature will rise slightly. The function
quickly cools the groceries by temporarily reducing
the temperature until it reaches the ideal level.
Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
SHELVES: with or without grill.
1
2
FLEX COOL BOX
This is the new box to keep meat, fish and cheese fresh.
When positioned in the lower part of the fridge
compartment, it is ideal for meat and fish; when moved
to the top part of the fridge, it is perfect for cheese.
can be taken out of the fridge when it is not needed.
FLEXY SHELVES
The central shelf of the fridge compartment folds on
itself to create space for the bulky containers located on
the shelf beneath it.
For maximum flexibility in the use of internal space, the
shelf can be positioned in place of other shelves
according to the required need.
Due to the special guides the
shelves are removable and the
height is adjustable (see
diagram), allowing easy storage
of large containers and food.
Height can be adjusted without
complete removal of the shelf.
*
*
It
GB
Available only on certain models.
*
15
Using the freezer to its full potential
GB
Use the FREEZER OPERATION knob to adjust the
temperature (see Description).
Do not re-freeze food that is defrosting or that has
already been defrosted. These foods must be cooked
and eaten (within 24 hours).
Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted.
Fresh food must be stored in the top FREEZER and
STORAGE compartment where the temperature drops
below -18°C and guarantees rapid freezing.
Do not place glass bottles which contain liquids, and
which are corked or hermetically sealed in the freezer
because they could break.
The maximum quantity of food that may be frozen daily is
indicated on the plate containing the technical properties
located on the bottom left side of the refrigerator
compartment (for example: Kg/24h: 4).
To freeze (if the freezer is already operating):
press the rapid freezing SUPER FREEZE button
(corresponding yellow indicator light illuminates), insert
the food and close the door. The function is disabled
automatically after 24 hours or when optimal temperatures
have been reached (indicator light goes out);
Ice3 ice tray
The fact that they are situated on the top part of the
freezer drawers ensures greater cleanliness: the ice no
longer comes into contact with the food placed inside
the freezer compartment; furthermore, the dripping of
the water during filling is avoided (a lid to cover up the
hole after filling with water is also provided).
1. Pull out the tray by pushing it up.
Check that the tray is ompletely empty and fill it with
water through the opening provided.
2. Take care not to exceed the level indicated (MAX
WATER LEVEL). Excess water prevents the ice cubes
from dispensing (if this happens, wait for the ice to
melt and empty the tray).
3. Turn the tray 90°: due to the connected compartments
each mould fills with water (see diagram).
4. Close the opening with the lid provided and put the
tray back.
5. When the ice has formed (minimum time
approximately 8 hours) knock the tray against a hard
surface and wet the outside so that the ice cubes
come loose and take them out through the opening.
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature inside
the freezer, ensuring that foods are conserved for at least 9
-14 hours.
To avoid blocking the air circulation inside the freezer
!
compartment, it is advisable not to obstruct the
ventilation holes with food or containers.
WATER LEVEL
MAX
WATER LEVEL
MAX
MAX
WATER LEVEL
16
Maintenance and care
Switching the appliance off
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
1. set the FREEZER OPERATION knob on
2. pull the plug out of the socket
! If this procedure is not followed, the alarm may sound.
This alarm does not indicate a malfunction. To restore
normal operation, it is sufficient to set the FREEZER
OPERATION knob on the desired value. To disconnect
the appliance, follow point 1 and 2.
Cleaning the appliance
The external and internal parts, as well as the rubber
seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.
The removable accessories may be soaked in warm
water and soap or dishwashing liquid. Rinse and dry
them carefully.
The back of the appliance may collect dust which can
be removed by delicately using the hose of a vacuum
cleaner set on medium power. The appliance must be
switched off and the plug must be pulled out before
cleaning the appliance.
Holiday function
To minimise energy usage when on holiday, it is not
necessary to switch the appliance off. The appliance has
a function which allows it to maintain the temperature of
the refrigerator compartment at approximately 15°C
(which can also be used to conserve make-up and
beauty products). The freezer temperature must be set to
the minimum value in order to preserve the food.
To enable the function:
set the REFRIGERATOR
OPERATION knob on
HOLIDAY (see diagram).
A double acoustic signal
informs you when it has
been enabled. A single
acoustic signal informs
you when it has been
disabled.
Replacing the light bulb
To replace the light bulb in the refrigerator compartment,
pull out the plug from the electrical socket. Follow the
instructions below.
Access the light bulb by removing the cover as
indicated in the diagram.
Replace it with a similar light bulb within the power
range indicated on the cover (15W or 25W).
GB
Avoiding mould and unpleasant odours
The appliance is manufactured with hygienic materials
which are odour free. In order to maintain an odour
free refrigerator and to prevent the formation of stains,
food must always be covered or sealed properly.
If you want to switch the appliance off for an extended
period of time, clean the inside and leave the doors
open.
17
Precautions and tips
! The appliance was designed and manufactured in
GB
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments.
- 2002/96/CE..
General safety
The appliance was designed for domestic use inside
the home and is not intended for commercial or
industrial use.
The appliance must be used to store and freeze food
products by adults only and according to the
instructions in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet
or moist hands and feet.
Do not touch the internal cooling elements:
this could cause skin abrasions or frost/freezer burns.
When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off
the appliance and disconnect it from the electrical
supply. It is not sufficient to set the temperature
adjustment knobs on
electrical contact.
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.
Do not use any sharp or pointed utensils or electrical
equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer
into your mouth.
This appliance is not intended for use by persons
(including children) with reduced physical, sensory or
lack of experience and knowledge unless they have
been given supervision or instruction concerning use
of the appliance by a person responsible for their
safety. Children should be supervised to ensure that
they do not play with the appliance.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
(appliance off) to eliminate all
Disposal
Observe local environmental standards when
disposing packaging material for recycling purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
Try to avoid keeping the door open for long periods or
opening the door too frequently in order to conserve
energy.
Do not fill the appliance with too much food:
cold air must circulate freely for food to be preserved
properly. If circulation is impeded, the compressor will
work continuously.
Do not place hot food directly into the refrigerator. The
internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased
energy consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
18
Loading...
