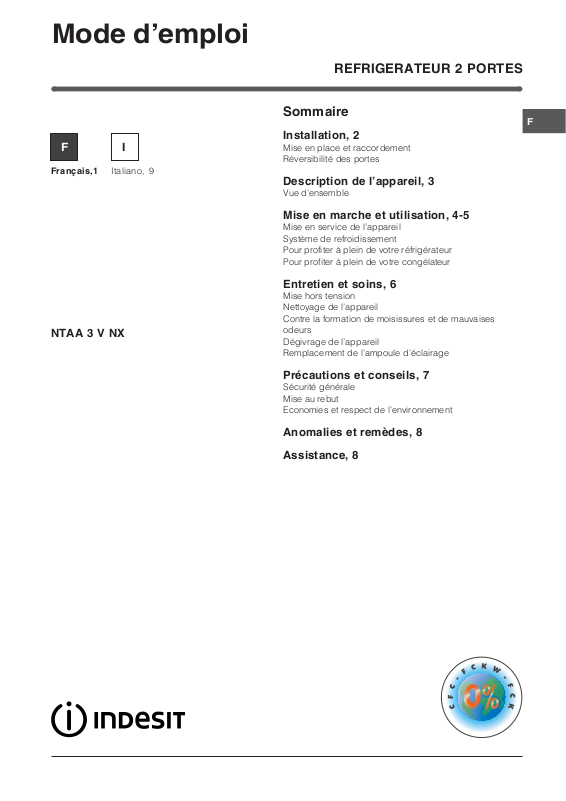

INDESIT NTAA3VNX User Manual [fr, it]

Mode d’emploi

REFRIGERATEUR 2 PORTES

F

Français,1

Italiano, 9

NTAA 3 V NX

Sommaire

F

Installation, 2

I

Mise en place et raccordement
Réversibilité des portes

Description de l’appareil, 3

Vue d’ensemble

Mise en marche et utilisation, 4-5

Mise en service de l’appareil
Système de refroidissement
Pour profiter à plein de votre réfrigérateur
Pour profiter à plein de votre congélateur

Entretien et soins, 6

Mise hors tension
Nettoyage de l’appareil
Contre la formation de moisissures et de mauvaises
odeurs
Dégivrage de l’appareil
Remplacement de l’ampoule d’éclairage

Précautions et conseils, 7

Sécurité générale
Mise au rebut
Economies et respect de l’environnement

Anomalies et remèdes, 8

Assistance, 8

Installation

∅ 3mm

! Conservez ce mode d’emploi pour pouvoir le consulter à

F

tout moment. En cas de vente, de cession ou de
déménagement, veillez à ce qu’il suive l’appareil pour
informer le nouveau propriétaire sur son fonctionnement et
lui fournir les conseils correspondants.

!

Lisez attentivement les instructions : elles contiennent des
conseils importants sur l’installation, l’utilisation et la
sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez l’appareil dans une pièce bien aérée et non

humide.

2. Ne bouchez pas les grilles d’aération arrière : le

compresseur et le condensateur produisent de la
chaleur et exigent une bonne aération pour bien
fonctionner et réduire la consommation d’électricité.

3. Prévoir au moins 10 cm entre le haut de l’appareil et les

meubles installés au-dessus et au moins 5 cm entre les
côtés et les meubles/parois latérales.

4. Installez l’appareil loin de sources de chaleur (rayons

directs du soleil, cuisinière électrique).

5. Pour maintenir une distance optimale entre le produit et

la paroi arrière, montez les cales d’espacement
comprises dans le kit d’installation et suivez les
instructions de la notice spécialement prévue.

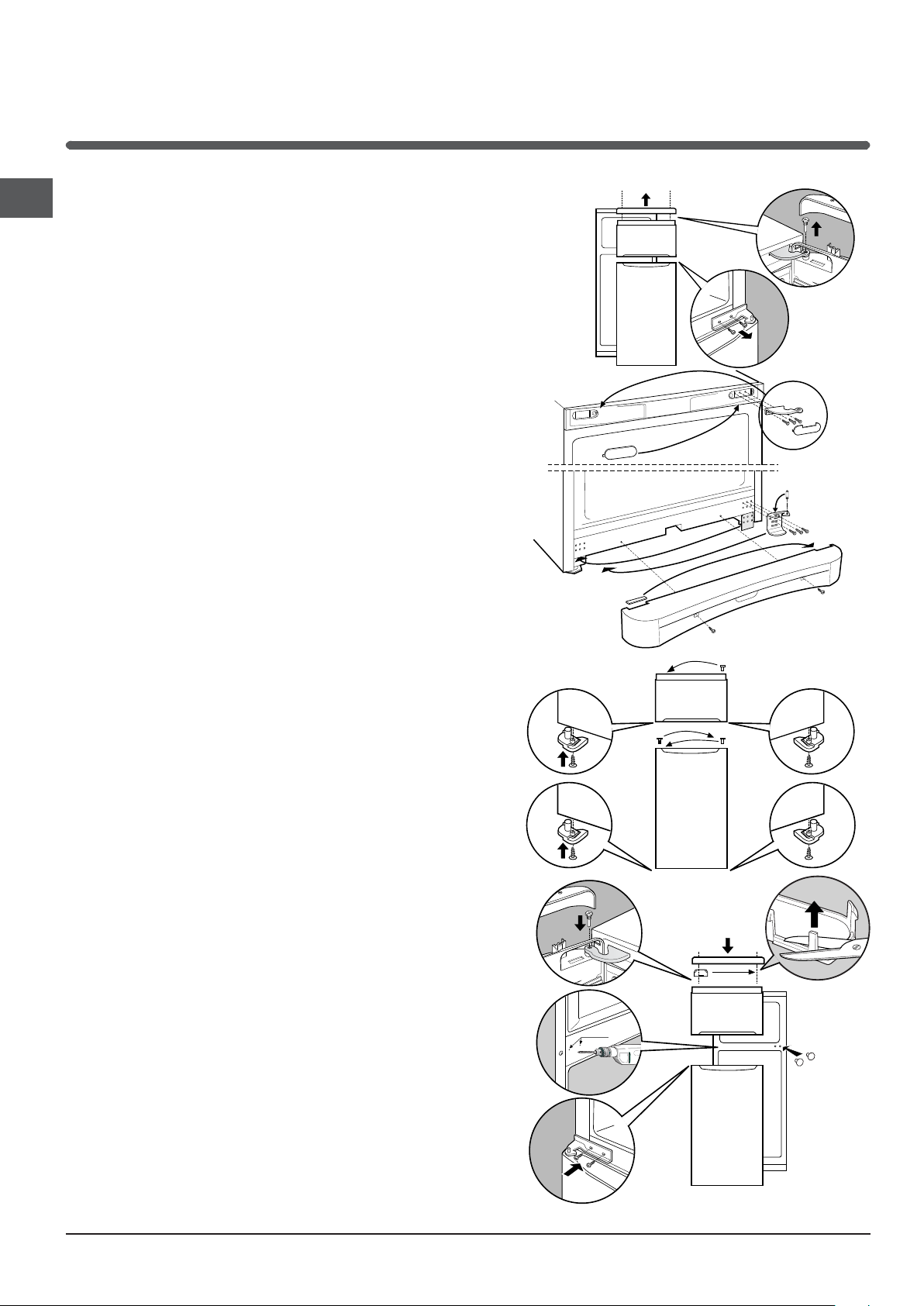

Réversibilité des portes

1

2

3

Mise à niveau

1. Installez l’appareil sur un sol plat et rigide.

2. Si le sol n’est pas parfaitement horizontal, vissez ou dévissez

les petits pieds avant pour bien niveler l’appareil.

Raccordement électrique

Après le transport, placez l’appareil à la verticale et
attendez au moins 3 heures avant de le raccorder à
l’installation électrique. Avant de brancher la fiche dans la
prise de courant, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

• la prise est bien apte à supporter la puissance maximale

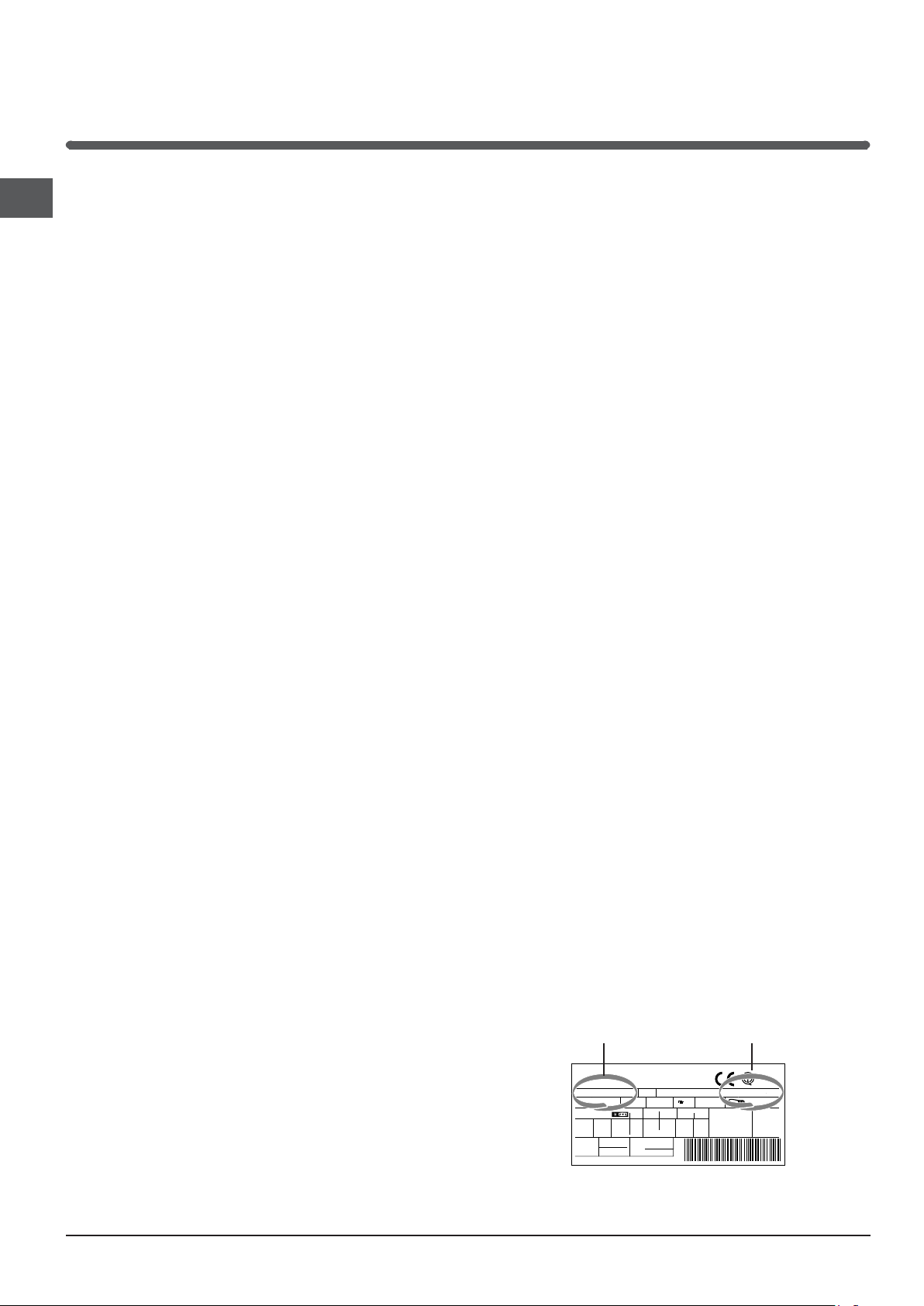

de l’appareil, indiquée sur la plaquette signalétique
placée à l’intérieur du compartiment réfrigérateur en bas
à gauche (ex. 150 W);

• la tension d’alimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée
en bas à gauche (ex.220-240 V);

• la prise est bien compatible avec la fiche de l’appareil.

En cas d’incompatibilité, faites remplacer la fiche par un
technicien agréé (
ni prises multiples.

! Après installation de l’appareil, le câble électrique et la
prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.

voir Assistance

); n’utilisez ni rallonges

4

5

2

Description de
l’appareil

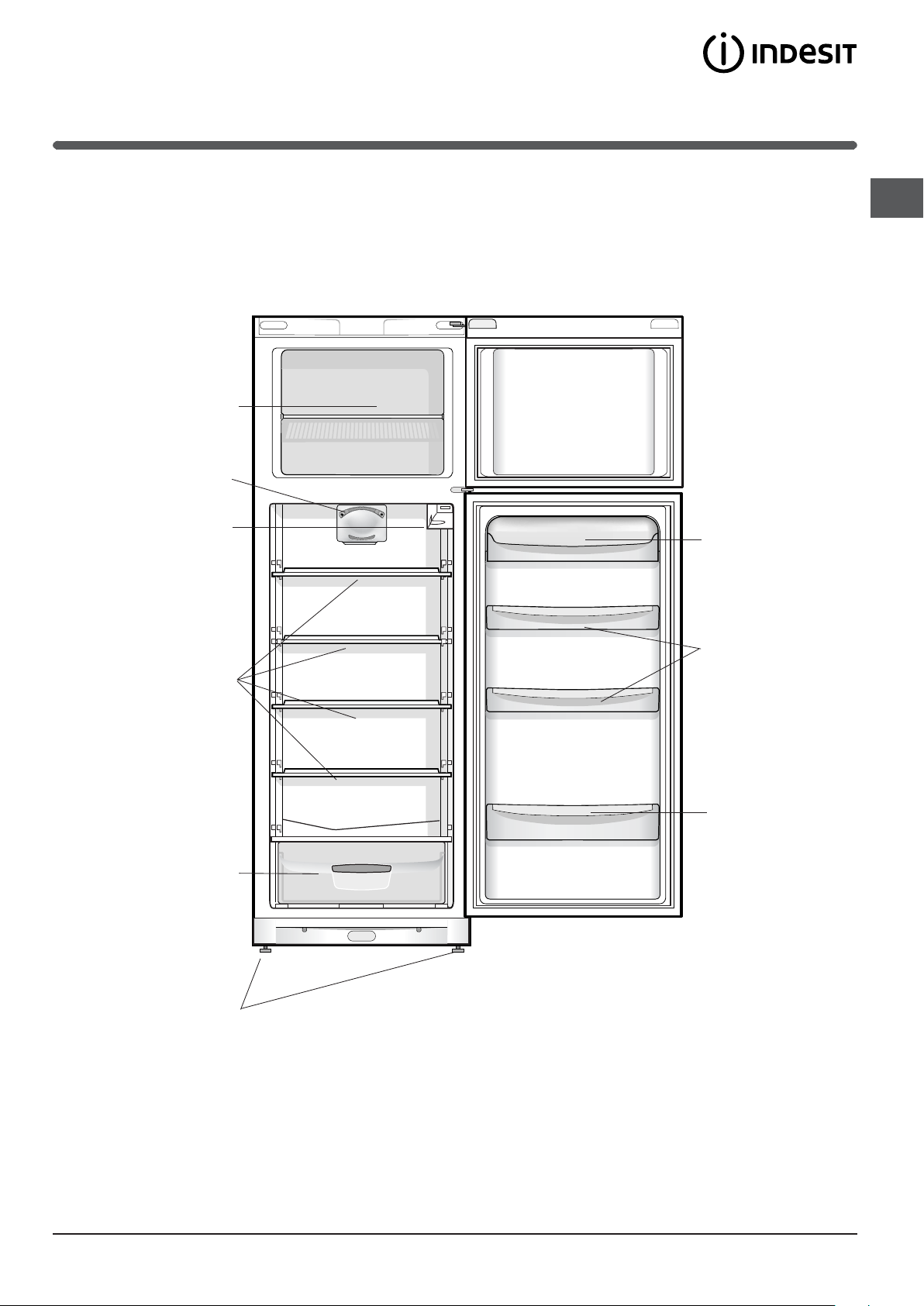

Vue d’ensemble

Ces instructions d’utilisation s’appliquent à plusieurs modèles, il se peut donc que les composants illustrés
présentent des différences par rapport à ceux de l’appareil que vous avez acheté. Vous trouverez dans les pages
suivantes la description des objets plus complexes.

Compartiment

CONGELATION et

CONSERVATION

PURE WIND /PURE

WIND PLUS *

Manette

RÉGLAGE DE LA

TEMPÉRATURE

Balconnet amovible à
abattant, contenant
un SUPPORT A

OEUFS

F

CLAYETTE•

Bac FRUITS et

LEGUMES

PIED

de réglage

Balconnet amovible
PORTE-OBJETS•

Balconnet

BOUTEILLES

• Leur nombre et/ou leur emplacement peut varier.

N’existe que sur certains modèles.

*

3

Mise en marche et
utilisation

Mise en service de l’appareil

F

! Avant de mettre l’appareil en service, suivez bien les
instructions sur l’installation (

! Avant de brancher votre appareil, nettoyez bien les
compartiments et les accessoires à l’eau tiède
additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurez-

vous que l’éclairage intérieur s’allume.

2. Amenez le bouton de REGLAGE DE LA

TEMPERATURE sur une valeur intermédiaire. Au bout
de quelques heures, vous pourrez commencer à
stocker des aliments dans le réfrigérateur.

voir Installation

).

Réglage de la température

Le réglage de la température à l’intérieur du
compartiment réfrigérateur est automatique en fonction
de la position du bouton du thermostat.

1 = moins froid
5 = plus froid

Nous conseillons toutefois une position intermédiaire

Pour augmenter la place disponible, simplifier le rangement
et améliorer l’aspect esthétique, cet appareil loge sa “partie
refroidissante” à l’intérieur de la paroi arrière du
compartiment réfrigérateur. Pendant le fonctionnement de
l’appareil, cette paroi est tour à tour couverte de givre ou
de gouttelettes d’eau selon que le compresseur est en
marche ou à l’arrêt. Ne vous inquiétez pas ! Votre
réfrigérateur fonctionne normalement.

Système de refroidissement

Cet appareil monte un des systèmes de
refroidissement décrits ci après : il est donc important
de savoir lequel et en tenir compte pour respecter le
mode de conservation des aliments.

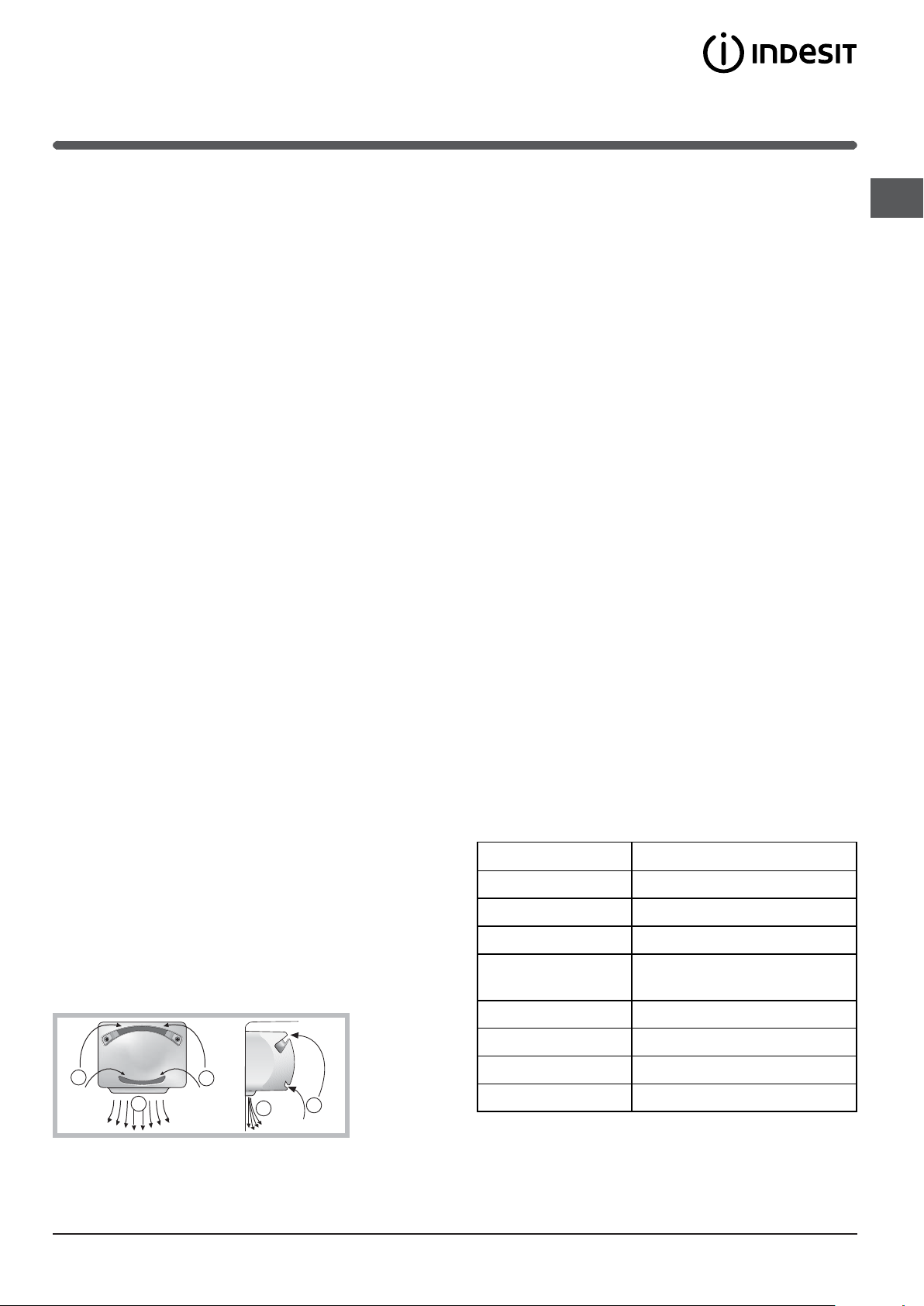

PURE WIND / PURE WIND PLUS*

On le reconnaît à la présence d’un dispositif appliqué
à la paroi dans le haut du compartiment réfrigérateur

voir figure

(

B

).

B

A

A

B

Pure Wind/ Pure Wind Plus qui optimise au maximum
la circulation de l’air, améliore l’efficacité de
l’évaporateur et contribue à rétablir très rapidement la
température à l’intérieur du réfrigérateur après chaque
ouverture. L’air soufflé (A) refroidit au contact de la
paroi froide, tandis que l’air plus chaud (B) est aspiré

voir figure

(
Les produits Pure Wind Plus sont équipés d’un filtre
qui permet, grâce à sa composition spéciale avec
ions d’argent, de réduire de 70% l’apparition de
bactéries et d’éliminer les mauvaises odeurs à
l’intérieur du compartiment réfrigérateur pour assurer
une meilleure conservation des aliments.
Si vous amenez le bouton de REGLAGE DE LA
TEMPERATURE sur des valeurs plus élevées, que
vous stockez de grandes quantités d’aliments et que
la température ambiante est élevée, votre appareil
peut fonctionner de façon continue, ce qui entraîne
une formation abondante de givre et une
consommation d’électricité excessive: amenez alors
le bouton sur des valeurs plus basses (un dégivrage
automatique sera lancé).

Statique

Sur les modèles dépourvus d’Aircooler, la partie
refroidissante est logée dans la paroi intérieure arrière
des compartiments; elle est tour à tour couverte de
givre ou de gouttelettes d’eau selon que le
compresseur est en marche ou à l’arrêt : tout cela est
tout à fait normal. Si vous amenez le bouton de
REGLAGE DE LA TEMPERATURE sur des valeurs
plus élevées, que vous stockez de grandes quantités
d’aliments et que la température ambiante est élevée,
votre appareil peut fonctionner de façon continue, ce
qui entraîne une formation abondante de givre et une
consommation d’électricité excessive : amenez alors
le bouton sur des valeurs plus basses (un dégivrage
automatique sera lancé). A l’intérieur des appareils
statiques l’air circule de façon naturelle: l’air plus froid
a tendance à descendre car il est plus lourd.
Quelques exemples de rangement des aliments:

Aliments

Viande et poisson évidé

Fromages frais

Aliments cuits Sur n’importe quelle clayette
Saucissons, pain de mie,

chocolat
Fruits et légumes Dans les bacs à fruits et à légumes
Œufs Dans le balconnet prévu
Beurre et margarine Dans le balconnet prévu
Bouteilles, boissons, lait Dans le balconnet prévu

).

Rangement à l’intérieur du
réfrigérateur

Au-dessus des bacs à fruits et
légumes

Au-dessus des bacs à fruits et
légumes

Sur n’importe quelle clayette

4

1

2

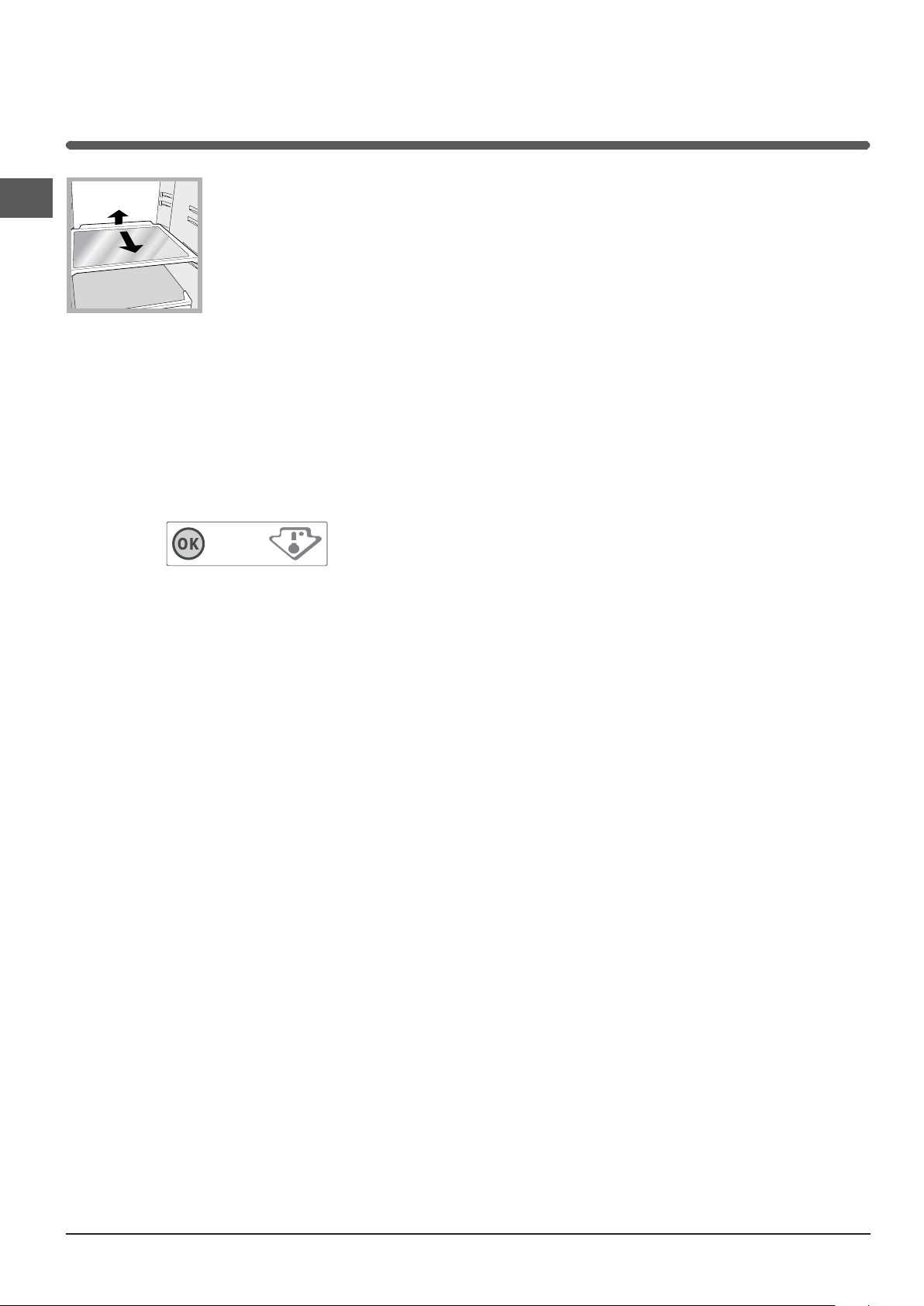

CLAYETTES: pleines ou grillagées.

Elles sont amovibles et
réglables en hauteur grâce à
des glissières spéciales (

), pour le rangement de

figure

récipients ou d’aliments de
grande dimension. Pour régler la
hauteur, pas besoin de sortir la
clayette complètement.

Indicateur de TEMPERATURE
la plus froide à l’intérieur du réfrigérateur.

: pour repérer la zone

*

voir

2. Protégez les aliments (notamment ceux qui se
détériorent rapidement et ceux qui dégagent une forte
odeur ) pour éviter tout contact entre eux et éliminer
ainsi toute possibilité de contamination de germes/
bactéries et la diffusion d’odeurs particulières à
l’intérieur du réfrigérateur.

3. Rangez les aliments de manière à ce que l’air
puisse circuler librement entre eux.

4. Veillez à ce que l’intérieur du réfrigérateur soit
toujours propre. Attention : ne pas utiliser de produits
oxydants ou abrasifs pour son nettoyage.

5. Sortez les aliments du réfrigérateur dès qu’ils
dépassent leur durée limite de conservation.

F

1. Contrôler que l’indicateur affiche bien OK (

2.

Si le message OK n’est pas affiché, c’est que la
température est trop élevée
FONCTIONNEMENT REFRIGERATEUR sur un numéro
plus élevé (plus froid) et attendre environ 10 h jusqu’à ce
que la température se stabilise.

3. Contrôler l’indicateur une nouvelle fois : si nécessaire,
procéder à un nouveau réglage. Si de grosse quantités
d’aliments ont été stockées ou si la porte du réfrigérateur
est ouverte très souvent, il est normal que l’indicateur
n’indique pas OK. Attendre au moins 10 h avant de régler
le bouton FONCTIONNEMENT REFRIGERATEUR sur un
chiffre plus élevé.

: régler le bouton

voir figure

).

Pour profiter à plein de votre
réfrigérateur

• Pour régler la température, utilisez le bouton de

REGLAGE DE LA TEMPERATURE (

• N’introduisez que des aliments froids ou à peine

tièdes, jamais chauds (

• Les aliments cuits contrairement à ce que l’on croit

ne se conservent pas plus longuement que les
aliments crus.

• N’introduisez pas de récipients non fermés

contenant des liquides : ces derniers entraîneraient
une augmentation de l’humidité et la formation d’eau
condensée.

L'hygiène alimentaire

voir Précautions et conseils

voir Description

).

).

6. Pour une bonne conservation, les aliments facilement
périssables (fromages à pâte molle, poisson cru,
viande, etc.) doivent être placés dans la zone plus
froide où est situé l’indicateur de température.

Pour profiter à plein de votre congélateur

• Ne recongelez pas des aliments décongelés ou en
cours de décongélation; il faut les faire cuire et les
consommer (dans les 24 heures).

• Les aliments frais à congeler ne doivent pas être
placés au contact d’aliments déjà congelés; il faut les
stocker sur la clayette du compartiment freezer et, de
préférence, tout contre ses parois (latérales et arrière)
où la température qui descend au-dessous de -18°C
garantit une vitesse de congélation adéquate.

• Ne stockez pas dans votre congélateur des
bouteilles en verre contenant des liquides, bouchées
ou fermées hermétiquement, elles pourraient se
briser.

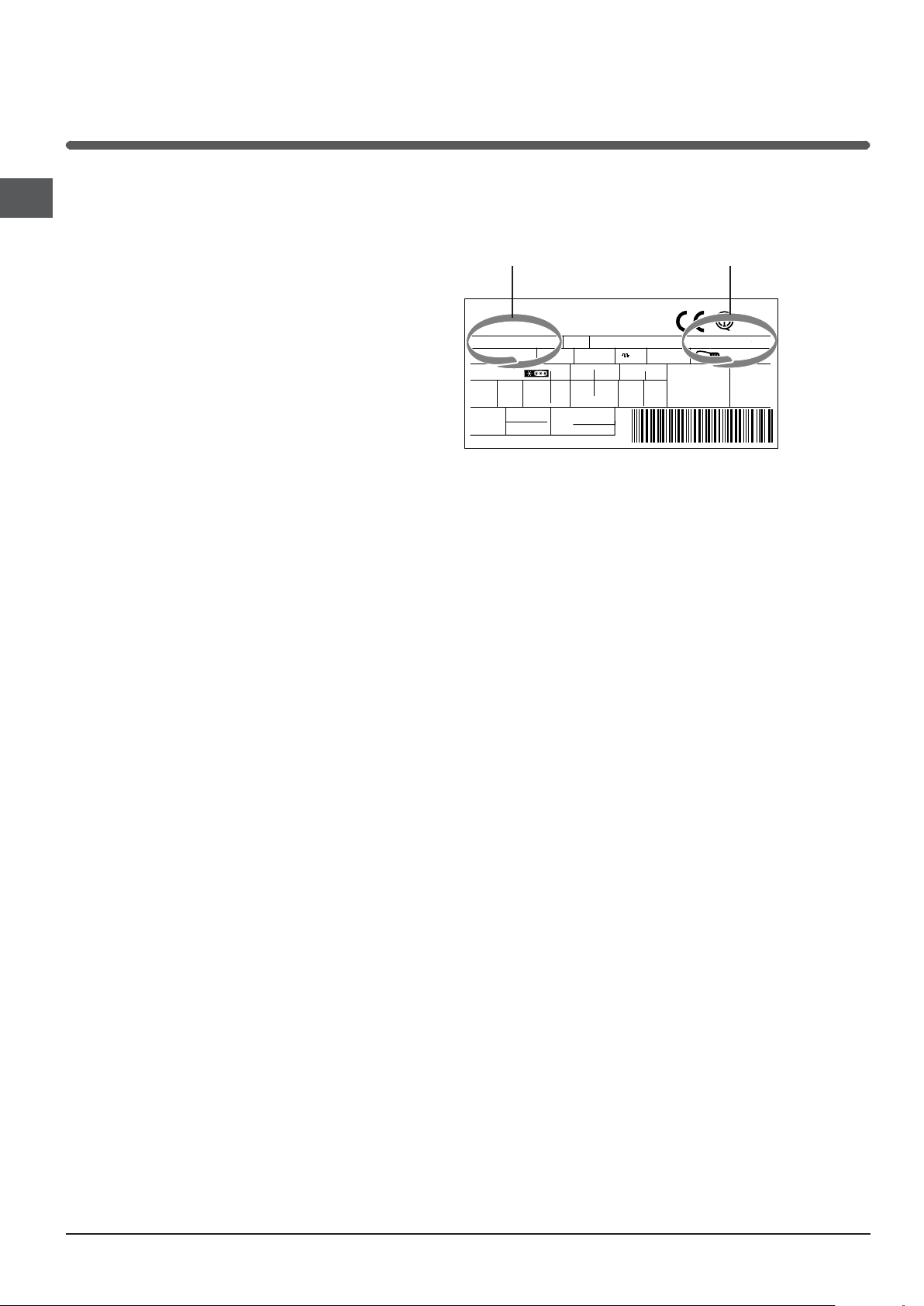

• La quantité journalière maximale d’aliments pouvant
être congelée est indiquée sur l’étiquette des
caractéristiques, placée dans le compartiment
réfrigérateur en bas à gauche (exemple : 4 Kg/24h).

! Evitez d’ouvrir la porte pendant la phase de congélation.

! En cas de coupure de courant ou de panne, n’ouvrez

pas la porte du congélateur : les produits surgelés et
congelés se conserveront ainsi sans problème pendant
9 - 14 heures environ.

1. Après achat, les aliments doivent être débarrassés
de leur emballage extérieur en papier/carton ou
autre qui pourrait véhiculer des bactéries ou des
saletés à l’intérieur du réfrigérateur.

! Si la température ambiante se maintient longuement
au-dessous de 14°C, le compartiment freezer n’arrive
pas à atteindre les températures indispensables à une
longue conservation et la période de conservation sera
par conséquent réduite.

5

Entretien et soin

1

2

Mise hors tension

F

Pendant les opérations de nettoyage et d’entretien,
mettez l’appareil hors tension en débranchant la fiche
de l’appareil de la prise de courant :
Il ne suffit pas de placer le bouton de réglage de la
température sur
contact électrique.

(appareil éteint) pour éliminer tout

Nettoyage de l’appareil

• Nettoyez l’extérieur, l’intérieur et les joints en
caoutchouc à l’aide d’une éponge imbibée d’eau
tiède additionnée de bicarbonate de soude ou de
savon neutre. N’utilisez pas de solvants, de
produits abrasifs, d’eau de Javel ou
d’ammoniaque.

• mettez tremper les accessoires amovibles dans de
l’eau chaude additionnée de savon ou de liquide
vaisselle. Rincez-les et essuyez-les
soigneusement.

• Le dos de l’appareil a tendance à s’empoussiérer,
pour éliminer la poussière avec délicatesse, après
avoir éteint l’appareil et débranché la fiche, servez­vous d’un aspirateur montant un accessoire

adéquat et réglé sur une puissance intermédiaire.

Contre la formation de moisissures et de
mauvaises odeurs

• Cet appareil est fabriqué dans des matériaux
hygiéniques qui ne transmettent pas d’odeur. Pour
sauvegarder cette caractéristique, veillez à bien
emballer et couvrir vos aliments. Vous éviterez par
la même occasion la formation de taches.

• Si vous devez laisser votre appareil éteint pendant
une période de temps prolongée, nettoyez-le bien
l’intérieur et laissez les portes ouvertes.

Dégivrage de l’appareil

! Conformez-vous aux instructions suivantes.
Ne pas utiliser d’objets pointus et coupants pour
dégivrer l’appareil, ils risqueraient d’endommager
irréparablement le circuit réfrigérant.

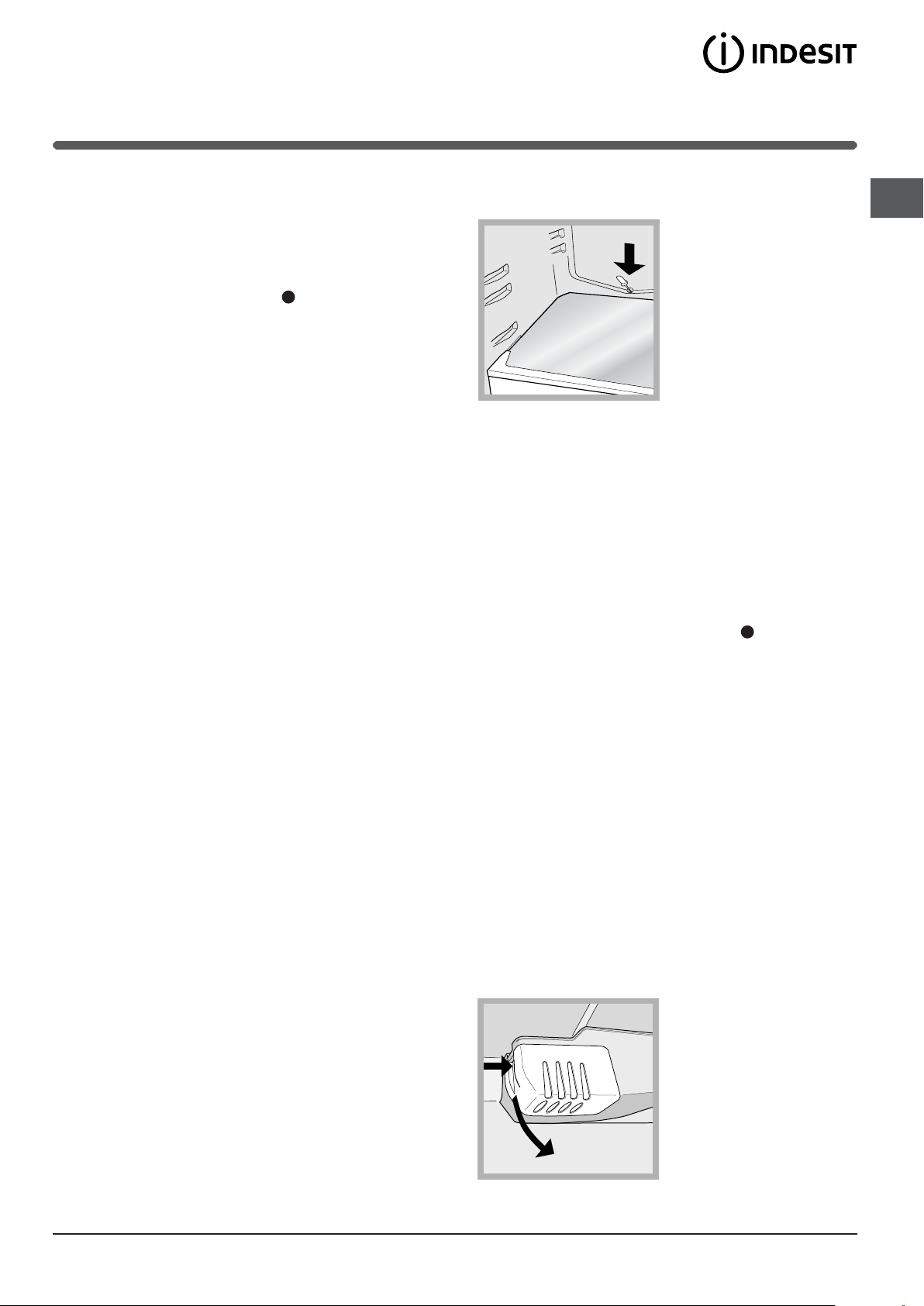

Dégivrage du compartiment réfrigérateur

Le réfrigérateur est muni
d’un système de
dégivrage automatique :
l’eau est acheminée vers
la paroi arrière par un
trou d’évacuation (

) où la chaleur

figure

produite par le
compresseur la fait
évaporer. Il vous suffit
de nettoyer
périodiquement le trou

voir

d’évacuation pour permettre à l’eau de s’écouler
normalement.

Dégivrage du compartiment congélateur

Si la couche de givre dépasse 5 mm, procédez à un
dégivrage manuel :

1. Amenez le bouton de REGLAGE DE LA
TEMPERATURE sur

2. Enveloppez vos produits surgelés ou congelés dans
du papier et placez-les dans un endroit frais.

3. Laissez la porte ouverte jusqu’à ce que le givre
fonde complètement; pour accélérer cette opération
placez dans le compartiment congélateur des
récipients d’eau tiède.

4. Nettoyez et séchez soigneusement le compartiment
congélateur avant de rallumer l’appareil.

5. Avant da ranger vos aliments dans le compartiment
congélateur, attendez environ 2 heures pour le
rétablissement des conditions idéales de

conservation des aliments.

.

Remplacement de l’ampoule d’éclairage

Pour remplacer l’ampoule d’éclairage du compartiment
réfrigérateur, débranchez la fiche de la prise de
courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer
l’ampoule, démontez le
couvercle de protection
comme illustré (voir
figure). Remplacez-la par
une ampoule semblable
dont la puissance doit
correspondre à celle
indiquée sur le couvercle
de protection (15 W ou 25
W).

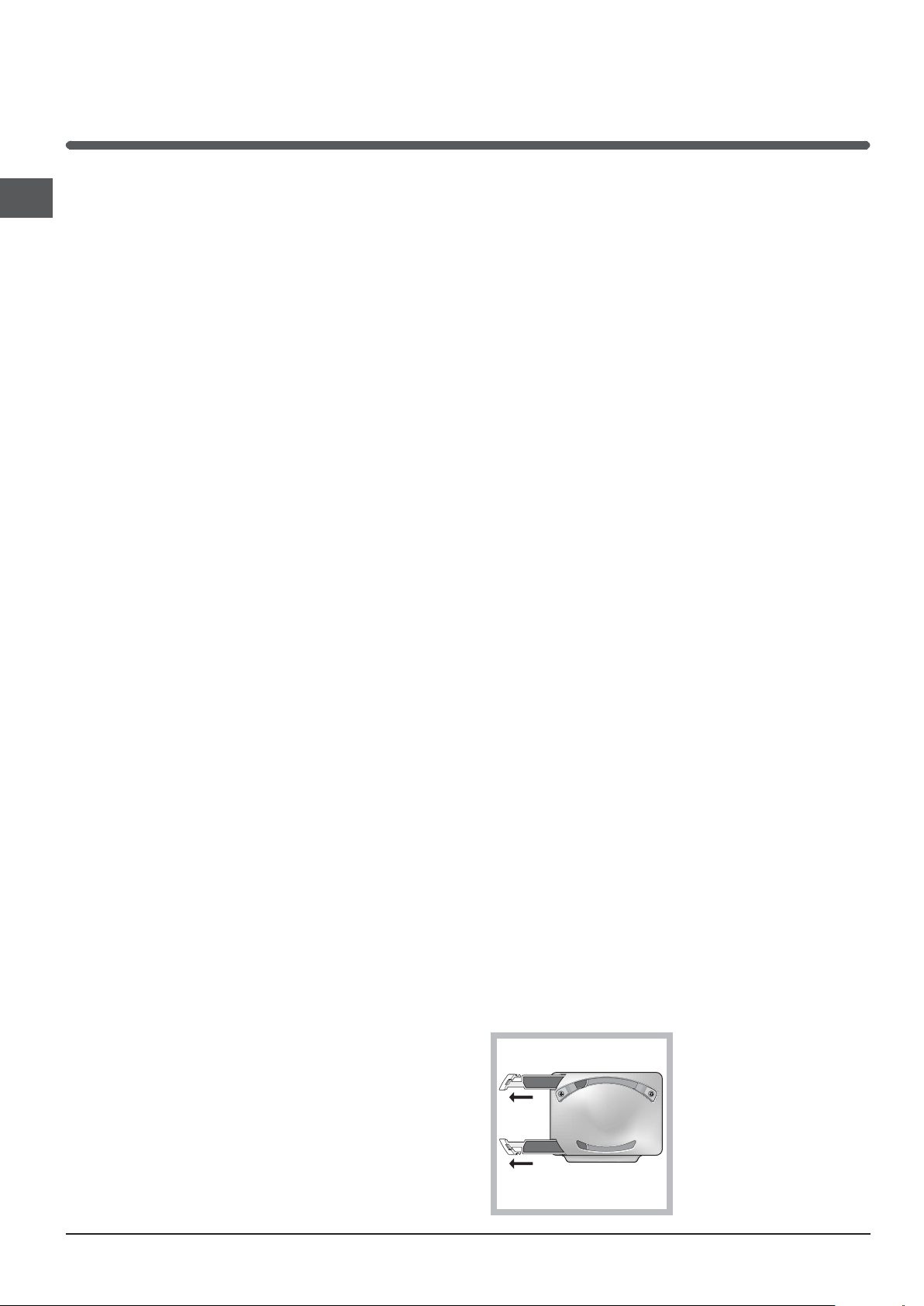

PURE WIND PLUS*

Entretien des filtres

Introduire la pointe d’un petit tournevis à tête plate dans
les fentes de la partie gauche de l’enveloppe des filtres
(voir illustrations) pour les décrocher. Laver à intervalles
réguliers (tous les 12-18 mois) les filtres à l’eau courante
avec un détergent neutre pour éliminer tout dépôt
résiduel. Laisser sécher soigneusement avant de
remettre les filtres en place. Si les filtres ne sont pas
extractibles, ou s’il est particulièrement difficile de les
démonter, contacter le service d’assistance technique.

6

Précautions et conseils

! L’appareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont
fournis pour des raisons de sécurité et doivent être lus
attentivement.

Cet appareil est conforme aux Directives
Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et
modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité
Electromagnétique) et modifications suivantes;

- 2002/96/CE..

Sécurité générale

• Cet appareil a été conçu pour un usage familial, de
type non professionnel.

• Cet appareil qui sert à conserver et à congeler des
aliments ne doit être utilisé que par des adultes
conformément aux instructions du mode d’emploi.

• Cet appareil ne doit pas être installé en extérieur, même
dans un endroit à l’abri, il est en effet très dangereux de
le laisser exposé à la pluie et aux orages.

• Ne touchez pas à l’appareil pieds nus ou si vos mains
ou pieds sont mouillés ou humides.

Mise au rebut

F

• Mise au rebut du matériel d’emballage : conformez­vous aux réglementations locales, les emballages
pourront ainsi être recyclés.

• La Directive Européenne 2002/96/EC sur les Déchets
des Equipements Electriques et Electroniques
(DEEE), exige que les appareils ménagers usagés ne
soient pas jetés dans le flux normal des déchets
municipaux. Les appareils usagés doivent être
collectés séparément afin d’optimiser le taux de
récupération et le recyclage des matériaux qui les
composent et réduire l’impact sur la santé humaine et
l’environnement. Le symbole de la ‘‘poubelle barrée’’
est apposée sur tous les produits pour rappeler les
obligations de collecte séparée.
Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche à
suivre pour l’enlèvement de leur vieil appareil.

Economies et respect de l’environnement

• Installez votre appareil dans un endroit frais et bien
aéré, protégez-le contre l’exposition directe aux rayons
du soleil et ne le placez pas près de sources de
chaleur.

• Ne touchez pas aux parties refroidissantes: vous
pourriez vous brûler ou vous blesser.

• Pour débrancher la fiche de la prise de courant, sortez
la fiche, ne tirez surtout pas sur le câble.

• Avant d’effectuer toute opération de nettoyage ou
d’entretien, débranchez la fiche de la prise de courant.
Il ne suffit pas de placer le bouton de REGLAGE DE LA
TEMPERATURE sur
tout contact électrique.

• En cas de panne, n’essayez en aucun cas d’accéder
aux mécanismes internes pour tenter de réparer
l’appareil.

• Ne pas utiliser, à l’intérieur des compartiments de
conservation pour aliments congelés, d’ustensiles
pointus et coupants ou d’appareils électriques d’un
type autre que celui recommandé par le fabricant.

• Ne pas porter à la bouche des glaçons à peine sortis du
congélateur.

• Ne permettez pas aux enfants de jouer avec l’appareil. Il
ne faut en aucun cas qu’ils s’asseyent sur les tiroirs ou
qu’ils s’accrochent à la porte.

(appareil éteint) pour éliminer

• Pour introduire ou sortir les aliments, n’ouvrez les portes
de l’appareil que le temps strictement nécessaire.
Chaque ouverture de porte cause une considérable
dépense d’énergie.

• Ne chargez pas trop votre appareil: pour une bonne
conservation des aliments, le froid doit pouvoir circuler
librement. Si la circulation est entravée, le compresseur
travaillera en permanence.

• N’introduisez pas d’aliments chauds : ces derniers font
monter la température intérieure ce qui oblige le
compresseur à travailler beaucoup plus en gaspillant
un tas d’électricité.

• Dégivrez l’appareil dès que de la glace se dépose (

Entretien

considérablement la cession de froid aux aliments et
augmente la consommation d’électricité.

• Gardez toujours les joints propres et en bon état pour
qu’ils adhèrent bien aux portes et ne laissent pas le
froid s’échapper (

); une couche de glace trop épaisse gêne

voir Entretien

).

voir

• Les emballages ne sont pas des jouets pour enfants.

7

Anomalies et remèdes

195069973.02

11/2011

Il peut arriver que l’appareil ne fonctionne pas. Avant de téléphoner au service de dépannage (

F

contrôlez s’il ne s’agit pas d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

L’éclairage intérieur ne s’allume
pas.

Le réfrigérateur et le congélateur
refroidissent peu.

Causes / Solution possibles:

• La fiche n’est pas branchée dans la prise de courant ou pas assez
enfoncée pour qu’il y ait contact ou bien il y a une coupure de courant.

• Les portes ne ferment pas bien ou les joints sont abîmés.

• Ouverture trop fréquente des portes.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Le réfrigérateur et le congélateur sont excessivement remplis.

• La température ambiante de travail du produit est inférieure à 14°C.

Les aliments gèlent à l’intérieur du
réfrigérateur.

Le ventilateur PURE WIND/
PUREWIND PLUS* ne tourne pas.

• La position du bouton de REGLAGE DE LA TEMPERATURE n’est pas correcte

• Les aliments touchent à la paroi arrière.

• Le système PURE WIND/PURE WIND PLUS* ne se met en marche
automatiquement que quand il est nécessaire afin de rétablir les
conditions optimales dans le compartiment réfrigérateur.

Le moteur est branché en
permanence.

L’appareil est très bruyant.

• La porte n’est pas bien fermée ou trop souvent ouverte.

• La température à l’extérieur est très élevée.

• L’épaisseur du givre dépasse 2-3 mm (

voir Entretien

• L’appareil n’a pas été installé bien à plat (

• L’appareil est installé entre des meubles ou des objets qui vibrent et font du bruit.

• Le gaz réfrigérant interne produit un léger bruit même quand le compresseur
est à l’arrêt : il ne s’agit pas d’un défaut, c’est tout à fait normal.

voir Assistance

).

voir Installation).

),

La température est élevée à certains
endroits de l’extérieur du

• Les températures élevées sont nécessaires pour éviter la formation d’eau
condensée dans des zones particulières du produit.

réfrigérateur.

Formation de givre ou de gouttelettes

• Il s’agit du fonctionnement normal du produit.

d’eau sur la paroi arrière du
compartiment réfrigérateur.

Il y a de l’eau dans le fond du

• Le trou d’évacuation de l’eau est bouché (

voir Entretien

).

réfrigérateur.

Assistance

Avant de contacter le centre d’Assistance :

•

Vérifiez si vous pouvez résoudre l’anomalie vous-même (

• Si, malgré tous ces contrôles, l’appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel au service
après-vente le plus proche de chez vous.

Signalez:

• le type d’anomalie

• le modèle de l’appareil (Mod.)

• le numéro de série (S/N)

Vous trouverez tous ces renseignements sur l’étiquette signalétique
placée dans le compartiment réfrigérateur en bas à gauche.

voir Anomalies et Remèdes

modèle numéro de série

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

R 134 a
kg 0,090

Gross
Bruto
Brut

75

Test
P.S-I.

Total
Gross

Bruto
Brut

Compr.

Syst.

Kompr.
Made in Italy 13918

).

93139180000 S/N 704211801

TI

Cod.

Fuse

W

Net

Gross

Util

Bruto

Utile

Brut
Pressure
HIGH-235
LOW 140

A
Freez. Capac
Poder de Cong
kg/24 h

4,0

Max 15 w
Class
Clase

N

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

8

Istruzioni per l’uso

FRIGORIFERO 2 PORTE

F

Français,1

Italiano, 9

NTAA 3 V NX

Sommario

I

Installazione, 10

I

Posizionamento e collegamento
Reversibilità apertura porte

Descrizione dell’apparecchio, 11

Vista d’insieme

Accessori, 12

Avvio e utilizzo, 13-14

Avviare l’apparecchio
Sistema di raffreddamento
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore

Manutenzione e cura, 15

Escludere la corrente elettrica
Pulire l’apparecchio
Evitare muffe e cattivi odori
Sbrinare l’apparecchio
Sostituire la lampadina

Precauzioni e consigli, 16

Sicurezza generale
Smaltimento
Risparmiare e rispettare l’ambiente

Anomalie e rimedi,17

Assistenza, 18

Installazione

∅ 3mm

! È importante conservare questo libretto per poterlo

I

consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
all’apparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.

!

Leggere attentamente le istruzioni: ci sono importanti

informazioni sull’installazione, sull’uso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare l’apparecchio in un ambiente ben aerato
e non umido.

2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e richiedono
una buona aerazione per funzionare bene
e contenere i consumi elettrici.

3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dell’apparecchio ed eventuali mobili sovrastanti e
di almeno 5 cm tra le fiancate e mobili/pareti laterali.

4. Lasciare l’apparecchio lontano da fonti di calore
(la luce solare diretta, una cucina elettrica).

5. Per mantenere una ottimale distanza del prodotto dalla
parete posteriore, montare i distanzieri presenti nel kit di
installazione seguendo le istruzioni presenti sul foglio
dedicato.

Reversibilità apertura porte

1

2

3

Livellamento

1. Installare l’apparecchio su un pavimento piano e rigido.

2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.

Collegamento elettrico

Dopo il trasporto, posizionare l’apparecchio verticalmente e
attendere almeno 3 ore prima di collegarlo all’impianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;

• la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);

• la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);

• la presa sia compatibile con la spina dell’apparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (
prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! L’azienda declina ogni responsabilità qualora queste
norme non vengano rispettate.

vedi Assistenza

); non usare

4

5

10

Descrizione
dell’apparecchio

Vista d’insieme

Le istruzioni sull’uso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dell’apparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Vano congelatore

CONGELAMENTO

e

CONSERVAZIONE

PURE WIND /PURE

WIND PLUS *

Manopola

REGOLAZIONE DELLA

TEMPERATURA

Balconcino estraibile
con coperchio,
con

PORTAUOVA

I

RIPIANO

Cassetto

FRUTTA e

VERDURA

PIEDINO

di regolazione

Balconcino estraibile

•

PORTAOGGETTI

Balconcino

BOTTIGLIE

•

• Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

*

11

Accessori

1

2

I

estrarre completamente il ripiano.

Indicatore TEMPERATURA
fredda del frigorifero.

1. Controllare che sull’indicatore risulti ben evidente OK

vedi figura

(

2. Se non compare la scritta OK significa che la

temperatura è troppo elevata: regolare la manopola
FUNZIONAMENTO FRIGORIFERO su una posizione
più alta (più freddo) e attendere circa 10 h finché la
temperatura si sia stabilizzata.

).

RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in
altezza grazie alle apposite

vedi figura

guide (
l’inserimento di contenitori
o alimenti di notevole
dimensione. Per regolare
l’altezza non è necessario

: per individuare la zona più

*

), per

3. Controllare nuovamente l’indicatore: se necessario,

procedere con una nuova regolazione. Se si sono
introdotte grosse quantità di alimenti o si è aperta
frequentemente la porta del frigorifero, è normale che
l’indicatore non segni OK. Attendere almeno 10 h prima
di regolare la manopola FUNZIONAMENTO
FRIGORIFERO su una posizione più alta.

Presente solo in alcuni modelli.

*

12

Avvio e utilizzo

Avviare l’apparecchio

! Prima di avviare l’apparecchio, seguire
le istruzioni sull’installazione (

! Prima di collegare l’apparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che
si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su un valore medio. Dopo qualche ora
sarà possibile inserire alimenti nel frigorifero.

vedi Installazione

).

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola
automaticamente in base alla posizione della manopola
del termostato.

1 = meno freddo
5 = più freddo

Si consiglia, comunque, una posizione media

Per aumentare lo spazio e disposizione e migliorare
l'aspetto estetico, questo apparecchio ha la "parte
raffreddante" posizionata all'interno della parete
posteriore del reparto frigo. Tale parete, durante il
funzionamento, si presenterà coperta di brina, oppure di
goccioline di acqua a secondo se il compressore è in
funzione o in pausa. Non preoccupatevi di questo! Il
frigorifero sta lavorando in modo normale.

Sistema di raffreddamento

velocemente la temperatura dopo l’apertura della porta
e distribuisce omogeneamente la temperatura: l’aria
soffiata (A) si raffredda a contatto della parete fredda,
mentre l’aria più calda (B) viene aspirata (
I prodotti Pure Wind Plus sono dotati anche di un filtro
che permette, grazie ad una composizione particolare
con ioni d’argento, di ridurre la presenza di batteri del
70% e gli odori all’interno della cella frigo, garantendo
una migliore conservazione del cibo.
Se si imposta la manopola per LA REGOLAZIONE
DELLA TEMPERATURA su valori alti, con grossi
quantitativi di alimenti e con una temperatura ambiente
elevata, l’apparecchio può funzionare di continuo,
favorendo un’eccessiva formazione di brina ed
eccessivi consumi elettrici: ovviare spostando la
manopola verso i valori più bassi (verrà effettuato uno
sbrinamento automatico).

Statico

I modelli senza Aircooler hanno la parte raffreddante
nella parete interna posteriore dei vani; essa si
presenterà coperta di brina o di goccioline d’acqua a
seconda che il compressore sia in funzione o in pausa:
ognuno dei due casi è normale. Se si imposta la
manopola per LA REGOLAZIONE DELLA
TEMPERATURA su valori alti, con grossi quantitativi di
alimenti e con una temperatura ambiente elevata,
l’apparecchio può funzionare di continuo, favorendo
un’eccessiva formazione di brina ed eccessivi consumi
elettrici: ovviare spostando la manopola verso i valori
più bassi (verrà effettuato uno sbrinamento automatico).
Negli apparecchi statici l’aria circola in modo naturale:
quella più fredda tende a scendere perché più pesante.
Ecco come sistemare gli alimenti:

vedi figura

).

I

L’apparecchio è dotato di uno dei sistemi di
raffreddamento descritti di seguito: è importante
riconoscerlo e tenerne conto per le modalità
di conservazione degli alimenti.

PURE WIND / PURE WIND PLUS*

È riconoscibile dalla presenza del dispositivo sulla
parete superiore del vano frigorifero (

B

A

PURE WIND / PURE WIND PLUS consente un’ottima
conservazione degli alimenti perché ripristina

B

A

vedi figura

B

).

Cibo Disposizione nel frigorifero

Carne e pesce pulito Sopra i cassetti frutta e verdura

Formaggi freschi Sopra i cassetti frutta e verdura

Cibi cotti Su qualsiasi ripiano

Salami, pane in
cassetta, cioccolata

Su qualsiasi ripiano

Frutta e verdura Nei cassetti frutta e verdura

Uova Nell'apposito balconcino

Burro e margarina Nell'apposito balconcino

Bottiglie, bibite, latte Negli appositi balconcini

13

Utilizzare al meglio il frigorifero

I

• Per regolare la temperatura utilizzare la manopola per
LA REGOLAZIONE DELLA TEMPERATURA (

Descrizione

).

vedi

Utilizzare al meglio il congelatore

• Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).

• Inserire soltanto alimenti freddi o appena tiepidi, non

vedi Precauzioni e consigli

caldi (

• Ricordarsi che gli alimenti cotti non si mantengono più
a lungo di quelli crudi.

• Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.

L’igiene alimentare

1. Dopo l’acquisto degli alimenti, eliminare qualsiasi tipo
di confezione esterna in carta/cartone o altri involucri,
che potrebbero introdurre nel frigo batteri o sporcizia.

2. Proteggere gli alimenti, (in particolare quelli
facilmente deperibili e quelli che emanano un forte
aroma), in modo da evitate il contatto tra essi,
eliminando in questo modo sia la possibilità di
contaminazione di germi/batteri, che la diffusione di
particolari odori all’interno del frigo

3. Riporre i cibi in modo in modo che l’aria possa
circolare liberamente tra essi

4. Tenere pulito l’interno del frigo, facendo attenzione a
non utilizzare prodotti ossidanti o abrasivi

5. Togliere gli alimenti dal frigo una volta superata la
durata massima di conservazione

6. Per una buona conservazione, i cibi facilmente
deperbili ( formaggi molli, pesce crudo, carne, etc…)
vanno posizionati nella zona più fredda, cioè quella
sopra le verduriere, dove si trova l’indicatore della
temperatura

).

• Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno
sistemati sopra la griglia del reparto freezer
possibilmente a contatto delle pareti (laterali e
posteriore) dove la temperatura scende sotto i -18°C
e garantisce una buona velocità di congelamento.

• Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.

• La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra (esempio:
Kg/24h 4).

! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,

non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni
per circa 9-14 ore.
! Se per lungo tempo permane la temperatura
ambiente più fredda di 14°C, non si raggiungono
completamente le temperature necessarie per una
lunga conservazione nel reparto freezer e il periodo di
conservazione risulterà pertanto ridotto.

PURE WIND PLUS*

Manutenzione dei filtri

Sganciare i filtri sulla parte sx del guscio
inserendo nelle fessure la punta di un piccolo
cacciavite a taglio (vedi immagini allegate).
Lavare periodicamente (ogni 12-18 mesi) i filtri
sotto acqua corrente con un detergente neutro per
rimuovere gli eventuali residui depositativi.
Lasciare asciugare bene prima di rimontare i filtri
nella loro sede.
Nei casi in cui i filtri non siano estraibili, od in caso
di difficoltà nella loro rimozione, contattare
l’assistenza tecnica.

14

Manutenzione e cura

1

2

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario
isolare l’apparecchio dalla rete di alimentazione
staccando la spina dalla presa.
Non è sufficiente portare la manopola per la regolazione
della temperatura sulla posizione
spento) per eliminare ogni contatto elettrico.

(apparecchio

Pulire l’apparecchio

• Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.

• Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.

• Il retro dell’apparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con delicatezza,
dopo aver spento l'apparecchio e staccato la presa di
corrente, la bocchetta lunga dell’aspirapolvere,
impostato su una potenza media.

Evitare muffe e cattivi odori

• L’apparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa

caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche

la formazione di macchie.

Sbrinare il vano frigorifero

Il frigorifero è dotato di
sbrinamento automatico:
l’acqua viene convogliata
verso la parte posteriore
da un apposito foro di
scarico (
il calore prodotto dal
compressore la fa
evaporare. L’unico
intervento da fare

periodicamente consiste
nel pulire il foro di scarico affinché l’acqua possa
defluire liberamente.

Sbrinare il vano congelatore

Eliminare periodicamente la brina con l’apposito
raschietto in dotazione. Se lo strato di brina è superiore
ai 5 mm è necessario effettuare lo sbrinamento manuale:

1. posizionare la manopola per LA REGOLAZIONE
DELLA TEMPERATURA nella posizione

2. Avvolgere surgelati e congelati in carta da giornale e
metterli in un altro congelatore o in un luogo fresco.

3. Lasciare aperta la porta finché la brina non si sia
sciolta completamente; facilitare l’operazione
sistemando nel vano congelatore contenitori con acqua
tiepida.

4. Pulire e asciugare con cura il vano congelatore prima
di riaccendere l’apparecchio.

5. Prima di inserire i cibi nel vano congelatore attendere
circa 2 ore per il ripristino delle condizioni ideali di
conservazione.

vedi figura

.

) dove

I

• Nel caso si voglia spegnere l’apparecchio per un
lungo periodo, pulire l’interno e lasciare le porte
aperte.

Sbrinare l’apparecchio

! Attenersi alle istruzioni sottostanti.
Non accelerare il processo con dispositivi o utensili
diversi dal raschietto in dotazione, perché si potrebbe
danneggiare il circuito refrigerante.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni riportate qui sotto.

Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla con una
analoga di potenza a
quella indicata sulla
protezione (15 W o 25 W).

15

Precauzioni e consigli

! L’apparecchio è stato progettato e costruito

I

in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

• L’apparecchio è stato concepito per un uso di tipo
non professionale all’interno dell’abitazione.

• L’apparecchio deve essere usato per conservare

e congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.

• L’apparecchio non va installato all’aperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno essere
riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e l’ambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l’ambiente

• Installare l’apparecchio in un ambiente fresco e ben
aerato, proteggerlo dall’esposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.

• Non toccare l’apparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.

• Non toccare le parti interne raffreddanti: c’è pericolo
di ustionarsi o ferirsi.

• Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.

• È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per LA
REGOLAZIONE DELLA TEMPERATURA sulla
posizione
contatto elettrico.

• In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.

• Non usare, all’interno dei vani, dispositivi o utensili
diversi dal raschietto fornito in dotazione.

• Non mettere in bocca cubetti appena estratti dal
congelatore.

• Non permettere ai bambini di giocare con
l’apparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.

(apparecchio spento) per eliminare ogni

• Per introdurre o estrarre gli alimenti, aprire le porte
dell’apparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.

• Non riempire con troppi alimenti l’apparecchio: per
una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione,
il compressore lavorerà continuamente.

• Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.

• Sbrinare l’apparecchio qualora si formasse del
ghiaccio (
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.

vedi Manutenzione

); uno spesso strato di

• Gli imballaggi non sono giocattoli per bambini.

16

Anomalie e rimedi

Può accadere che l’apparecchio non funzioni. Prima di telefonare all’Assistenza (
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione
interna non si accende.

Il frigorifero e il congelatore
raffreddano poco.

Nel frigorifero gli alimenti
si gelano.

La ventola PURE WIND/PURE
WIND PLUS* non gira.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente o non abbastanza da fare
contatto, oppure in casa non c’è corrente.

• Le porte non chiudono bene o le guarnizioni sono rovinate.

• Le porte vengono aperte molto spesso.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta

• Il frigorifero o il congelatore sono stati riempiti eccessivamente.

• La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.

• La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta.

• Gli alimenti sono a contatto con la parete posteriore.

• La porta del frigorifero è aperta

• I sistema PURE WIND/PURE WIND PLUS* si attiva automaticamente
solo quando necessario per ripristinare le condizioni ottimali all’interno
del vano frigorifero.

vedi Assistenza

), controllare

I

Il motore funziona di continuo.

L’apparecchio emette
molto rumore.

La temperatura di alcune parti
esterne del frigorifero è elevata.

La parete in fondo alla cella frigo
presenta brina o goccioline di
acqua.

Sul fondo del frigo c’è dell’acqua.

• La porta non è ben chiusa o viene aperta di continuo.

• La temperatura dell’ambiente esterno è molto alta.

• Lo spessore della brina supera i 2-3 mm (

• L’apparecchio non è stato installato ben in piano (

• L’apparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.

• Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.

• Le temperature elevate sono necessarie per evitare la formazioni di
condensa in particolari zone del prodotto

• Si tratta del normale funzionamento del prodotto.

• Il foro di scarico dell’acqua è otturato (

vedi Manutenzione

vedi Installazione).

vedi Manutenzione

).

).

17

Assistenza

I

I

•

Verificare se l’anomalia può essere risolta autonomamente (

vedi Anomalie e Rimedi

).

• In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

modello numero di serie

Comunicare:

• il tipo di anomalia

Prima di contattare l’Assistenza:

• il modello della macchina (Mod.)

• il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.

Gross
Bruto
Brut

TI

75

Test
P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total
Gross

Bruto
Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.
Made in Italy 13918

93139180000 S/N 704211801

Net
Util
Utile

Pressure
HIGH-235

LOW 140

Cod.

Gross
Bruto
Brut

Fuse

W

A
Freez. Capac
Poder de Cong

kg/24 h

4,0

Max 15 w

Class
Clase

Classe

N

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l’installazione di pezzi di ricambio non
originali.

18

I

19

195069973.02

11/2011

I

20
