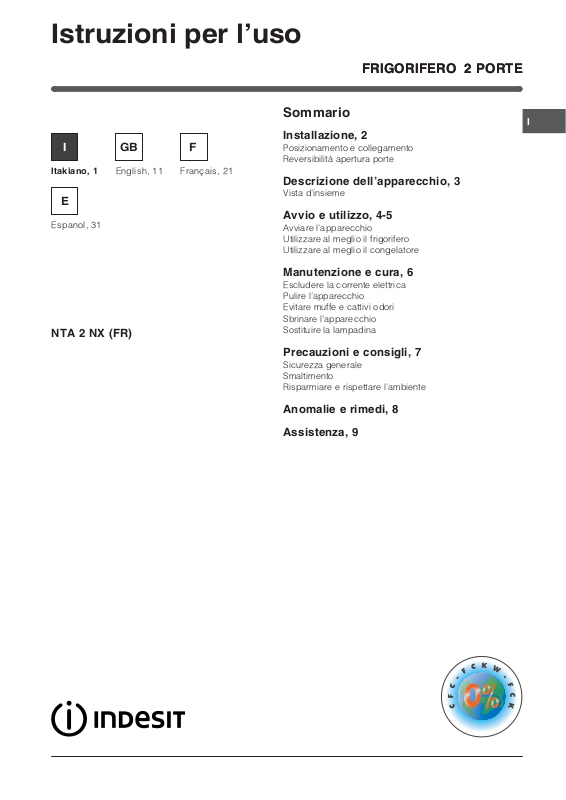

Page 1
Istruzioni per luso
FRIGORIFERO 2 PORTE
FRIGORIFERO 2 PORTE
GBI F
Itakiano, 1 Français, 21English, 11
E
Espanol, 31
NTA 2 NX (FR)
Sommario
I
Installazione, 2
Posizionamento e collegamento
Reversibilità apertura porte
Descrizione dellapparecchio, 3
Vista dinsieme
Avvio e utilizzo, 4-5
Avviare lapparecchio
Utilizzare al meglio il frigorifero
Utilizzare al meglio il congelatore
Manutenzione e cura, 6
Escludere la corrente elettrica
Pulire lapparecchio
Evitare muffe e cattivi odori
Sbrinare lapparecchio
Sostituire la lampadina
Precauzioni e consigli, 7
Sicurezza generale
Smaltimento
Risparmiare e rispettare lambiente
Anomalie e rimedi, 8
Assistenza, 9
Page 2
Installazione
∅ 3
mm
! È importante conservare questo libretto per poterlo
I
consultare in ogni momento. In caso di vendita,
di cessione o di trasloco, assicurarsi che resti insieme
allapparecchio per informare il nuovo proprietario
sul funzionamento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono importanti
informazioni sullinstallazione, sulluso e sulla sicurezza.
Posizionamento e collegamento
Posizionamento
1. Posizionare lapparecchio in un ambiente ben aerato e
non umido.
2. Non ostruire le griglie posteriori di ventilazione:
compressore e condensatore emettono calore e
richiedono una buona aerazione per funzionare bene
e contenere i consumi elettrici.
3. Lasciare una distanza di almeno 10 cm tra la parte
superiore dellapparecchio ed eventuali mobili
sovrastanti e di almeno 5 cm tra le fiancate e mobili/
pareti laterali.
4. Lasciare lapparecchio lontano da fonti di calore
luce solare diretta, una cucina elettrica).
5. Per mantenere una ottimale distanza del prodotto
dalla parete posteriore, montare i distanzieri presenti
nel kit di installazione seguendo le istruzioni presenti
sul foglio dedicato.
Reversibilità apertura porte
1
2
(la
3
Livellamento
1. Installare lapparecchio su un pavimento piano e rigido.
2. Se il pavimento non fosse perfettamente orizzontale,
compensare svitando o avvitando i piedini anteriori.
Collegamento elettrico
Dopo il trasporto, posizionare lapparecchio verticalmente e
attendere almeno 3 ore prima di collegarlo allimpianto
elettrico. Prima di inserire la spina nella presa della
corrente, accertarsi che:
la presa abbia la messa a terra e sia a norma di legge;
la presa sia in grado di sopportare il carico massimo
di potenza della macchina, indicato nella targhetta
caratteristiche posta nel vano frigorifero in basso
a sinistra (es 150 W);
la tensione di alimentazione sia compresa nei valori
indicati nella targhetta caratteristiche, posta in basso
a sinistra (es 220-240 V);
la presa sia compatibile con la spina dellapparecchio.
In caso contrario richiedere la sostituzione della spina a
un tecnico autorizzato (vedi Assistenza); non usare
prolunghe e multiple.
! Ad apparecchio installato, il cavo elettrico e la presa della
corrente devono essere facilmente raggiungibili.
! Il cavo non deve subire piegature o compressioni.
! Il cavo deve essere controllato periodicamente
e sostituito solo da tecnici autorizzati (vedi Assistenza).
! Lazienda declina ogni responsabilità qualora queste
norme non vengano rispettate.
4
5
2
Page 3
Descrizione
dellapparecchio
Vista dinsieme
Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti
rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.
Vano congelatore
CONGELAMENTO e
CONSERVAZIONE
Manopola
REGOLAZIONE DELLA
TEMPERATURA
Balconcino estraibile
con coperchio,
con PORTAUOVA
I
*
RIPIANO
Cassetto
FRUTTA e
VERDURA
PIEDINO
di regolazione
Balconcino estraibile
PORTAOGGETTI
Balconcino
BOTTIGLIE
Variabili per numero e/o per posizione.
Presente solo in alcuni modelli.
*
3
Page 4
Avvio e utilizzo
Avviare lapparecchio
I
! Prima di avviare lapparecchio, seguire
le istruzioni sullinstallazione (vedi Installazione).
! Prima di collegare lapparecchio pulire bene i vani
e gli accessori con acqua tiepida e bicarbonato.
1. Inserire la spina nella presa e accertarsi che si
accenda la lampada di illuminazione interna.
2. Ruotare la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su un valore medio. Dopo qualche
ora sarà possibile inserire alimenti nel frigorifero.
Utilizzare al meglio il frigorifero
La temperatura all'interno del reparto frigorifero si regola
automaticamente in base alla posizione della manopola
del termostato.
1 = meno freddo
5 = più freddo
Si consiglia, comunque, una posizione media
Per aumentare lo spazio e disposizione e migliorare
l'aspetto estetico, questo apparecchio ha la "parte
raffreddante" posizionata all'interno della parete
posteriore del reparto frigo. Tale parete, durante il
funzionamento, si presenterà coperta di brina, oppure di
goccioline di acqua a secondo se il compressore è in
funzione o in pausa. Non preoccupatevi di questo! Il
frigorifero sta lavorando in modo normale.
Se si imposta la manopola per LA REGOLAZIONE DELLA
TEMPERATURA su valori alti, con grossi quantitativi di
alimenti e con una temperatura ambiente elevata,
lapparecchio può funzionare di continuo, favorendo
uneccessiva formazione di brina ed eccessivi consumi
elettrici: ovviare spostando la manopola verso i valori più
bassi (verrà effettuato uno sbrinamento automatico).
Negli apparecchi statici laria circola in modo naturale:
quella più fredda tende a scendere perché più pesante.
Ecco come sistemare gli alimenti:
Cibo Disposizione nel frigorifero
'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE
Inserire soltanto alimenti freddi o appena tiepidi, non
caldi (vedi Precauzioni e consigli).
Ricordarsi che gli alimenti cotti non si mantengono più
a lungo di quelli crudi.
Non inserire liquidi in recipienti scoperti:
provocherebbero un aumento di umidità con
conseguente formazione di condensa.
RIPIANI: pieni o a griglia.
Sono estraibili e regolabili in
1
2
Indicatore TEMPERATURA: per individuare la zona più
fredda del frigorifero.
1. Controllare che sullindicatore risulti ben evidente OK
(vedi figura).
2. Se non compare la scritta OK significa che la
temperatura è troppo elevata: regolare la manopola
FUNZIONAMENTO FRIGORIFERO su una posizione più
alta (più freddo) e attendere circa 10 h finché la
temperatura si sia stabilizzata.
3. Controllare nuovamente lindicatore: se necessario,
procedere con una nuova regolazione. Se si sono
introdotte grosse quantità di alimenti o si è aperta
frequentemente la porta del frigorifero, è normale che
lindicatore non segni OK. Attendere almeno 10 h prima
di regolare la manopola FUNZIONAMENTO
FRIGORIFERO su una posizione più alta.
altezza grazie alle apposite guide
(vedi figura), per linserimento di
contenitori
o alimenti di notevole
dimensione. Per regolare laltezza
non è necessario estrarre
completamente il ripiano.
*SVQEKKMJVIWGLM 7STVEMGEWWIXXMJVYXXEIZIVHYVE
'MFMGSXXM 7YUYEPWMEWMVMTMERS
7EPEQMTERIMR
GEWWIXXEGMSGGSPEXE
*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE
9SZE 2IPPkETTSWMXSFEPGSRGMRS
&YVVSIQEVKEVMRE 2IPPkETTSWMXSFEPGSRGMRS
&SXXMKPMIFMFMXIPEXXI 2IKPMETTSWMXMFEPGSRGMRM
4
7YUYEPWMEWMVMTMERS
Page 5
Ligiene alimentare
1. Dopo lacquisto degli alimenti, eliminare
qualsiasi tipo di confezione esterna in carta/
cartone o altri involucri, che potrebbero
introdurre nel frigo batteri o sporcizia.
2. Proteggere gli alimenti, (in particolare quelli
facilmente deperibili e quelli che emanano un
forte aroma), in modo da evitate il contatto tra
essi, eliminando in questo modo sia la possibilità
di contaminazione di germi/batteri, che la
diffusione di particolari odori allinterno del frigo
3. Riporre i cibi in modo in modo che laria possa
circolare liberamente tra essi
Utilizzare al meglio il congelatore
I
Non ricongelare alimenti che stanno per scongelare o
scongelati; tali alimenti devono essere cotti per
essere consumati (entro 24 ore).
Gli alimenti freschi da congelare non devono essere
posti a contatto con quelli già congelati; vanno
sistemati sopra la griglia del reparto freezer
possibilmente a contatto delle pareti (laterali e
posteriore) dove la temperatura scende sotto i -18°C
e garantisce una buona velocità di congelamento.
Non mettere nel congelatore bottiglie di vetro
contenenti liquidi, tappate o chiuse ermeticamente,
perché potrebbero rompersi.
4. Tenere pulito linterno del frigo, facendo
attenzione a non utilizzare prodotti ossidanti o
abrasivi
5. Togliere gli alimenti dal frigo una volta superata
la durata massima di conservazione
6. Per una buona conservazione, i cibi facilmente
deperbili ( formaggi molli, pesce crudo, carne,
etc) vanno posizionati nella zona più fredda,
cioè quella sopra le verduriere, dove si trova
lindicatore della temperatura
La quantità massima giornaliera di alimenti da
congelare è indicata sulla targhetta caratteristiche,
posta nel vano frigorifero in basso a sinistra (esempio:
Kg/24h 4).
! Durante il congelamento evitare di aprire la porta.
! In caso di interruzione di corrente o di guasto,
non aprire la porta del congelatore: in questo modo
congelati e surgelati si conserveranno senza alterazioni
per circa 9-14 ore.
! Se per lungo tempo permane la temperatura ambiente
più fredda di 14°C, non si raggiungono completamente
le temperature necessarie per una lunga conservazione
nel reparto freezer e il periodo di conservazione risulterà
pertanto ridotto.
5
Page 6
Manutenzione e cura
1
2
Escludere la corrente elettrica
I
Durante i lavori di pulizia e manutenzione è necessario
isolare lapparecchio dalla rete di alimentazione
staccando la spina dalla presa.
Non è sufficiente portare la manopola per la regolazione
della temperatura sulla posizione
spento) per eliminare ogni contatto elettrico.
(apparecchio
Pulire lapparecchio
Le parti esterne, le parti interne e le guarnizioni in
gomma possono essere pulite con una spugnetta
imbevuta di acqua tiepida e bicarbonato di sodio o
sapone neutro. Non usare solventi, abrasivi,
candeggina o ammoniaca.
Gli accessori estraibili possono essere messi a bagno
in acqua calda e sapone o detersivo per piatti.
Sciacquarli e asciugarli con cura.
Il retro dellapparecchio tende a coprirsi di polvere,
che può essere eliminata utilizzando con delicatezza,
dopo aver spento l'apparecchio e staccato la presa di
corrente, la bocchetta lunga dellaspirapolvere,
impostato su una potenza media.
Evitare muffe e cattivi odori
Lapparecchio è fabbricato con materiali igienici
che non trasmettono odori. Per mantenere questa
caratteristica è necessario che i cibi vengano sempre
protetti e chiusi bene. Ciò eviterà anche
la formazione di macchie.
Nel caso si voglia spegnere lapparecchio per un
lungo periodo, pulire linterno e lasciare le porte
aperte.
Sbrinare il vano frigorifero
Il frigorifero è dotato di
sbrinamento automatico:
lacqua viene convogliata
verso la parte posteriore
da un apposito foro di
scarico (vedi figura) dove
il calore prodotto dal
compressore la fa
evaporare. Lunico
intervento da fare
periodicamente consiste
nel pulire il foro di scarico affinché lacqua possa
defluire liberamente.
Sbrinare il vano congelatore
Se lo strato di brina è superiore ai 5 mm è necessario
effettuare lo sbrinamento manuale:
1. posizionare la manopola per LA REGOLAZIONE
DELLA TEMPERATURA nella posizione
2. Avvolgere surgelati e congelati in carta da giornale e
metterli in un altro congelatore o in un luogo fresco.
3. Lasciare aperta la porta finché la brina non si sia
sciolta completamente; facilitare loperazione
sistemando nel vano congelatore contenitori con
acqua tiepida.
4. Pulire e asciugare con cura il vano congelatore prima
di riaccendere lapparecchio.
5. Prima di inserire i cibi nel vano congelatore attendere
circa 2 ore per il ripristino delle condizioni ideali di
conservazione.
.
Sostituire la lampadina
Per sostituire la lampadina di illuminazione del vano
frigorifero, staccare la spina dalla presa di corrente.
Seguire le istruzioni
Sbrinare lapparecchio
! Attenersi alle istruzioni sottostanti.
Per sbrinare lapparecchio non usare oggetti taglienti ed
appuntiti che potrebbero danneggiare irreparabilmente il
circuito refrigerante.
riportate qui sotto.
Accedere alla lampada
togliendo la protezione
come indicato in figura.
Sostituirla con una
analoga di potenza a
quella indicata sulla
protezione (15 W o 25 W).
6
Page 7
Precauzioni e consigli
! Lapparecchio è stato progettato e costruito
in conformità alle norme internazionali di sicurezza.
Queste avvertenze sono fornite per ragioni
di sicurezza e devono essere lette attentamente.
Questa apparecchiatura è conforme
alle seguenti Direttive Comunitarie:
- 73/23/CEE del 19/02/73 (Bassa Tensione)
e successive modificazioni;
- 89/336/CEE del 03/05/89 (Compatibilità
Elettromagnetica) e successive modificazioni;
- 2002/96/CE.
Sicurezza generale
Lapparecchio è stato concepito per un uso di tipo
non professionale allinterno dellabitazione.
Lapparecchio deve essere usato per conservare e
congelare cibi, solo da persone adulte e secondo le
istruzioni riportate in questo libretto.
Lapparecchio non va installato allaperto, nemmeno
se lo spazio è riparato, perché è molto pericoloso
lasciarlo esposto a pioggia e temporali.
Non toccare lapparecchio a piedi nudi o con le mani
o i piedi bagnati o umidi.
Non toccare le parti interne raffreddanti: cè pericolo
di ustionarsi o ferirsi.
Non staccare la spina dalla presa della corrente
tirando il cavo, bensì afferrando la spina.
È necessario staccare la spina dalla presa prima di
effettuare operazioni di pulizia e manutenzione. Non è
sufficiente portare la manopola per LA
REGOLAZIONE DELLA TEMPERATURA sulla
posizione
contatto elettrico.
(apparecchio spento) per eliminare ogni
Smaltimento
Smaltimento del materiale di imballaggio: attenersi
alle norme locali, così gli imballaggi potranno essere
riutilizzati.
La direttiva Europea 2002/96/CE sui rifiuti di
apparecchiature elettriche ed elettroniche (RAEE),
prevede che gli elettrodomestici non debbano essere
smaltiti nel normale flusso dei rifiuti solidi urbani. Gli
apparecchi dismessi devono essere raccolti
separatamente per ottimizzare il tasso di recupero e
riciclaggio dei materiali che li compongono ed
impedire potenziali danni per la salute e lambiente. Il
simbolo del cestino barrato è riportato su tutti i
prodotti per ricordare gli obblighi di raccolta separata.
Per ulteriori informazioni, sulla corretta dismissione
degli elettrodomestici, i detentori potranno rivolgersi
al servizio pubblico preposto o ai rivenditori.
Risparmiare e rispettare lambiente
Installare lapparecchio in un ambiente fresco e ben
aerato, proteggerlo dallesposizione diretta ai raggi
solari, non disporlo vicino a fonti di calore.
Per introdurre o estrarre gli alimenti, aprire le porte
dellapparecchio il più brevemente possibile.
Ogni apertura delle porte causa un notevole
dispendio di energia.
Non riempire con troppi alimenti lapparecchio: per
una buona conservazione, il freddo deve poter
circolare liberamente. Se si impedisce la circolazione,
il compressore lavorerà continuamente.
Non introdurre alimenti caldi: alzerebbero la
temperatura interna costringendo il compressore a un
grosso lavoro, con grande spreco di energia elettrica.
I
In caso di guasto, in nessun caso accedere ai
meccanismi interni per tentare una riparazione.
Non utilizzare, allinterno degli scomparti conservatori
di cibi congelati, utensili taglienti ed appuntiti o
apparecchi elettrici se non sono del tipo
raccomandato dal costruttore.
Non mettere in bocca cubetti appena estratti dal
congelatore.
Non permettere ai bambini di giocare con
lapparecchio. In nessun caso devono sedersi sui
cassetti o appendersi alla porta.
Gli imballaggi non sono giocattoli per bambini.
Sbrinare lapparecchio qualora si formasse del
ghiaccio (vedi Manutenzione); uno spesso strato di
ghiaccio rende più difficile la cessione di freddo agli
alimenti e fa aumentare il consumo di energia.
7
Page 8
Anomalie e rimedi
Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare
I
che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.
Anomalie:
La lampada di illuminazione
interna non si accende.
Il frigorifero e il congelatore
raffreddano poco.
Nel frigorifero gli alimenti
si gelano.
Il motore funziona di continuo.
Lapparecchio emette
molto rumore.
Possibili cause / Soluzione:
La spina non è inserita nella presa della corrente o non abbastanza da
fare contatto, oppure in casa non cè corrente.
Le porte non chiudono bene o le guarnizioni sono rovinate.
Le porte vengono aperte molto spesso.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta
Il frigorifero o il congelatore sono stati riempiti eccessivamente.
La temperatura ambiente di lavoro del prodotto è inferiore a 14°C.
La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in
posizione corretta.
Gli alimenti sono a contatto con la parete posteriore.
La porta non è ben chiusa o viene aperta di continuo.
La temperatura dellambiente esterno è molto alta.
Lo spessore della brina supera i 2-3 mm (vedi Manutenzione).
Lapparecchio non è stato installato ben in piano (vedi Installazione).
Lapparecchio è stato installato tra mobili o oggetti che vibrano
ed emettono rumori.
Il gas refrigerante interno produce un leggero rumore anche quando
il compressore è fermo: non è un difetto, è normale.
La temperatura di alcune parti
esterne del frigorifero è elevata
La parete in fondo alla cella frigo
presenta brina o goccioline di
acqua
Sul fondo del frigo cè dellacqua.
Le temperature elevate sono necessarie per evitare la formazioni di
condensa in particolari zone del prodotto
Si tratta del normale funzionamento del prodotto.
Il foro di scarico dellacqua è otturato (vedi Manutenzione).
8
Page 9
Assistenza
I
Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).
I
In caso negativo, contattare il Centro Assistenza più vicini..
modello numero di serie
Comunicare:
il tipo di anomalia
Prima di contattare lAssistenza:
il modello della macchina (Mod.)
il numero di serie (S/N)
Queste informazioni si trovano
sulla targhetta caratteristiche posta
nel vano frigorifero in basso a sinistra.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non
originali.
9
Page 10
195070049.00
03/2008 - Xerox Business Services
I
10
Page 11
Operating Instructions
2-DOOR FRIDGE
GBI F
Italiano, 1 Français, 21English, 11
E
Espanol, 31
NTA 2 NX (FR)
Contents
GB
Installation, 12
Positioning and connection
Reversible doors
Description of the appliance, 13
Overall view
Start-up and use, 14-15
Starting the appliance
Using the refrigerator to its full potential
Using the freezer to its full potential
Maintenance and care, 16
Switching the appliance off
Cleaning the appliance
Avoiding mould and unpleasant odours
Defrosting the appliance
Replacing the light bulb
Precautions and tips, 17
General safety
Disposal
Respecting and conserving the environment
Troubleshooting, 18
Assistance, 19
Page 12
Installation
∅ 3
mm
! Before placing your new appliance into operation please
GB
read these operating instructions carefully. They contain
important information for safe use, for installation and for
care of the appliance.
! Please keep these operating instructions for future
reference. Pass them on to possible new owners of the
appliance.
Positioning and connection
Positioning
1. Place the appliance in a well-ventilated humidity-free
room.
2. Do not obstruct the rear fan grills. The compressor and
condenser give off heat and require good ventilation to
operate correctly and save energy.
3. Leave a space of at least 10 cm between the top part of
the appliance and any furniture above it, and at least 5
cm between the sides and any furniture/side walls.
4. Ensure the appliance is away from any sources of heat
(direct sunlight, electric stove, etc.).
5. In order to maintain the correct distance between the
appliance and the wall behind it, fit the spacers supplied
in the installation kit, following the instructions provided.
Levelling
1. Install the appliance on a level and rigid floor.
2. If the floor is not perfectly horizontal, adjust the
refrigerator by tightening or loosening the rear feet.
Reversible doors
1
2
3
Electrical connections
After the appliance has been transported, carefully place it
vertically and wait at least 3 hours before connecting it to
the electricity mains. Before inserting the plug into the
electrical socket ensure the following:
The appliance is earthed and the plug is compliant with
the law.
The socket can withstand the maximum power of the
appliance, which is indicated on the data plate located on
the bottom left side of the fridge (e.g. 150 W).
The voltage must be in the range between the values
indicated on the data plate located on the bottom left
side (e.g. 220-240V).
The socket is compatible with the plug of the appliance.
If the socket is incompatible with the plug, ask an
authorised technician to replace it (see Assistance). Do
not use extension cords or multiple sockets.
! Once the appliance has been installed, the power supply
cable and the electrical socket must be easily accessible.
! The cable must not be bent or compressed.
! The cable must be checked regularly and replaced by
authorised technicians only (see Assistance).
4
5
! The manufacturer declines any liability should these
safety measures not be observed.
12
Page 13
Description of the
appliance
Overall view
The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not
directly represent the appliance purchased. For more complex features, consult the following pages.
FREEZER and
STORAGE
compartment
TEMPERATURE
CONTROL
Removable lidded
shelf with EGG
TRAY
*
GB
SHELVES
FRUIT and
VEGETABLE
bin
Levelling FEET
Removable
multipurpose
SHELVES
BOTTLE shelf
Varies by number and/or position.
Available only on certain models.
*
13
Page 14
Start-up and use
Starting the appliance
GB
! Before starting the appliance, follow the installation
instructions (see Installation).
! Before connecting the appliance, clean the
compartments and accessories well with lukewarm
water and bicarbonate.
1. Insert the plug into the socket and ensure that the
internal light illuminates.
2. Turn the TEMPERATURE ADJUSTMENT knob to an
average value. After a few hours you will be able to
put food in the refrigerator.
Using the refrigerator to its full potential
The temperature inside the refrigerator compartment
automatically adjusts itself according to the position of
the thermostat knob.
1 = warmest 5 = coldest
We recommend, however, a medium position.
The cooling section of the refrigerator is located inside
the back wall of the refrigerator compartment for
increased space and improved aesthetics. During
operation, the back wall will be covered in frost or water
droplets depending on whether the compressor is
operating or paused. Do not worry, the refrigerator is
functioning normally.
If the TEMPERATURE ADJUSTMENT knob has been set
on high values with large quantities of food and with a
high ambient temperature, the appliance can operate
continuously, resulting in excessive frost formation and
excessive energy consumption: compensate for this by
shifting the knob towards lower values (defrosting will
occur automatically).
In static appliances, the air circulates in a natural way:
the colder air tends to move downwards as it is heavier.
The food should be stored as follows:
)RRG
Fresh fish and meat
Fresh cheese
Cooked food On any shelf
$UUDQJHPHQWLQVLGHWKH
UHIULJHUDWRU
Above the fruit and vegetable
bins
Above the fruit and vegetable
bins
Place only cold or lukewarm foods in the compartment,
not hot foods (see Precautions and tips).
Remember that cooked foods do not last longer than
raw foods.
Do not store liquids in open containers. They will
increase humidity in the refrigerator and cause
condensation to form.
SHELVES: with or without grill.
1
2
Due to the special guides the
shelves are removable and the
height is adjustable (see
diagram), allowing easy storage
of large containers and food.
Height can be adjusted without
complete removal of the shelf.
Refrigerator compartment
TEMPERATURE Indicator light: to identify the coldest
area in the refrigerator.
1. Check that OK appears clearly on the indicator light
(see diagram).
2. If the word OK does not appear it means that the
temperature is too high: adjust the REFRIGERATOR
OPERATION knob to a higher (colder) position and
wait approximately 10 hours until the temperature has
stabilised.
3. Check the indicator light again: if necessary, readjust
it following the initial process. If large quantities of
food have been added or if the refrigerator door has
been opened frequently, it is normal for the indicator
not to show OK. Wait at least 10 hours before
adjusting the REFRIGERATOR OPERATION knob to a
higher setting.
Salami, bread loaf,
chocolate
Fruit and vegetables In the fruit and vegetable bins
Eggs On the shelf provided
Butter and margarine On the shelf provided
Bottles, drinks, milk On the shelf provided
14
On any shelf
Page 15
Food hygiene
1. Once you have bought your food, remove all external
packaging made of paper/cardboard or other
wrappers, which could introduce bacteria or dirt
inside your refrigerator.
2. Protect the food, (especially easily perishable items
and those that have a strong smell), in order to avoid
contact between them, thereby removing both the
possibility of germ/bacteria contamination as well as
the diffusion of strong odours inside the fridge.
3. Store all food in such a way as to ensure air can
circulate freely between different items.
4. Keep the inside of your fridge clean, taking care not
to use oxidiser or abrasive products.
5. Remove all food past its expiry date from the
refrigerator.
6. For the correct preservation of food, all easily
perishable items (soft cheeses, raw fish, meat, etc.)
should be stored in the coldest zone of the fridge
compartment, i.e. just above the salad crisper where
the temperature indicator is situated.
Using the freezer to its full potential
GB
Do not re-freeze food that is defrosting or that has
already been defrosted. These foods must be cooked
and eaten (within 24 hours).
Fresh food that needs to be frozen must not come into
contact with food that has already been defrosted.
Fresh food must be stored above the grill in the
freezer compartment and if possible be in direct
contact with the walls (side and rear), where the
temperature drops below -18°C and guarantees rapid
freezing.
Do not place glass bottles which contain liquids, and
which are corked or hermetically sealed in the freezer
because they could break.
The maximum quantity of food that may be frozen daily
is indicated on the plate containing the technical
properties located on the bottom left side of the
refrigerator compartment (for example: Kg/24h: 4)
! Do not open the door during freezing.
! If there is a power cut or malfunction, do not open the
freezer door. This will help maintain the temperature
inside the freezer, ensuring that foods are conserved for
at least 9 -14 hours.
! If the room temperature drops below 14°C for an
extended period of time, the ideal temperature will not
be reached in the freezer compartment and food
preservation will be reduced.
15
Page 16
Maintenance and care
1
2
Switching the appliance off
GB
During cleaning and maintenance it is necessary to
disconnect the appliance from the electricity supply:
It is not sufficient to set the temperature adjustment
knobs on
contact.
(appliance off) to eliminate all electrical
Cleaning the appliance
The external and internal parts, as well as the rubber
seals may be cleaned using a sponge that has been
soaked in lukewarm water and bicarbonate of soda or
neutral soap. Do not use solvents, abrasive products,
bleach or ammonia.
The removable accessories may be soaked in warm
water and soap or dishwashing liquid. Rinse and dry
them carefully.
The back of the appliance may collect dust which can
be removed by delicately using the hose of a vacuum
cleaner set on medium power. The appliance must be
switched off and the plug must be pulled out before
cleaning the appliance.
Avoiding mould and unpleasant odours
The appliance is manufactured with hygienic
materials which are odour free. In order to maintain an
odour free refrigerator and to prevent the formation of
stains, food must always be covered or sealed
properly.
If you want to switch the appliance off for an extended
period of time, clean the inside and leave the doors
open.
refrigeration circuit beyond repair.
Defrosting the
refrigerator
compartment
The refrigerator has an
automatic defrosting
function: water is ducted
to the back of the
appliance by a special
discharge outlet (see
diagram) where the heat
produced by the compressor causes it to evaporate. It is
necessary to clean the discharge hole regularly so that
the water can flow out easily.
Defrosting the freezer compartment
If the frost layer is greater than 5 mm, it is necessary to
defrost manually:
1. Set the TEMPERATURE ADJUSTMENT knob to the
position
2. Wrap frozen foods in newspaper and place them in
another freezer or in a cool place.
3. Leave the door open until the frost has melted
completely. This can be made easier by placing
containers with lukewarm water in the freezer
compartment.
4. Clean and dry the freezer compartment carefully
before switching the appliance on again.
5. Wait for approximately 2 hours, i.e. until the ideal
storage conditions have been restored, before placing
food in the freezer compartment
Replacing the light bulb
.
To replace the light bulb in the refrigerator compartment,
pull out the plug from the
electrical socket. Follow
the instructions below.
Defrosting the appliance
! Follow the instructions below.
Do not use objects with sharp or pointed edges to
defrost the appliance as these may damage the
Access the light bulb by
removing the cover as
indicated in the diagram.
Replace it with a similar
light bulb within the power
range indicated on the
cover (15W or 25W).
16
Page 17
Precautions and tips
! The appliance was designed and manufactured in
compliance with international safety standards. The
following warnings are provided for safety reasons and
must be read carefully.
This appliance complies with the following
Community Directives:
- 73/23/EEC of 19/02/73 (Low Voltage) and
subsequent amendments;
-89/336/EEC of 03.05.89 (Electromagnetic
Compatibility) and subsequent amendments;
- 2002/96/CE.
General safety
The appliance was designed for domestic use inside
the home and is not intended for commercial or
industrial use.
The appliance must be used to store and freeze food
products by adults only and according to the
instructions in this manual.
The appliance must not be installed outdoors, even in
covered areas. It is extremely dangerous to leave the
appliance exposed to rain and storms.
Do not touch the appliance with bare feet or with wet or
moist hands and feet.
Do not touch the internal cooling elements: this could
cause skin abrasions or frost/freezer burns.
When unplugging the appliance always pull the plug
from the mains socket, do not pull on the cable.
Before cleaning and maintenance, always switch off
the appliance and disconnect it from the electrical
supply. It is not sufficient to set the temperature
adjustment knobs on
electrical contact.
In the case of a malfunction, under no circumstances
should you attempt to repair the appliance yourself.
Repairs carried out by inexperienced persons may
cause injury or further malfunctioning of the appliance.
Do not use any sharp or pointed utensils or electrical
equipment - other than the type recommended by the
manufacturer - inside the frozen food storage
compartments.
Do not put ice cubes taken directly from the freezer
into your mouth.
Do not allow children to tamper with the controls or play
with the appliance. Under no circumstance should they
be allowed to sit on the bins or to hang from the door.
Keep packaging material out of the reach of children! It
can become a choking or suffocation hazard.
(appliance off) to eliminate all
Disposal
GB
Observe local environmental standards when
disposing packaging material for recycling purposes.
The European Directive 2002/96/EC on Waste
Electrical and Electronic Equipment (WEEE), requires
that old household electrical appliances must not be
disposed of in the normal unsorted municipal waste
stream. Old appliances must be collected separately
in order to optimise the recovery and recycling of the
materials they contain and reduce the impact on
human health and the environment. The crossed out
wheeled bin symbol on the product reminds you of
your obligation, that when you dispose of the
appliance it must be separately collected.
Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.
Respecting and conserving the
environment
Install the appliance in a fresh and well-ventilated
room. Ensure that it is protected from direct sunlight
and do not place it near heat sources.
Try to avoid keeping the door open for long periods or
opening the door too frequently in order to conserve
energy.
Do not fill the appliance with too much food:
cold air must circulate freely for food to be preserved
properly. If circulation is impeded, the compressor will
work continuously.
Do not place hot food directly into the refrigerator. The
internal temperature will increase and force the
compressor to work harder and will consume more
energy.
Defrost the appliance if ice forms (see Maintenance).
A thick layer of ice makes cold transference to food
products more difficult and results in increased
energy consumption.
Regularly check the door seals and wipe clean to
ensure they are free of debris and to prevent cold air
from escaping (see Maintenance).
17
Page 18
Troubleshooting
If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.
GB
Malfunctions:
The internal light does not
illuminate.
The refrigerator and the freezer do
not cool well.
The food inside the refrigerator is
beginning to freeze.
The motor runs continuously.
The appliance makes a lot of noise.
Possible causes / Solutions:
The plug has not been inserted into the electrical socket, or not far
enough to make contact, or there is no power in the house.
The doors do not close properly or the seals are damaged.
The doors are opened too frequently.
The TEMPERATURE ADJUSTMENT knob is not in the correct position
The refrigerator or the freezer have been over-filled.
The atmospheric temperature of the area surrounding the appliance is
lower than 14°C.
The TEMPERATURE ADJUSTMENT knob is not in the correct position.
The food is in contact with the back inside wall of the refrigerator.
The door is not closed properly or is continuously opened.
The outside ambient temperature is very high.
The thickness of the frost exceeds 2-3 mm (see Maintenance).
The appliance has not been installed on a level surface (see Installation).
The appliance has been installed between cabinets that vibrate and
make noise.
The internal refrigerant makes a slight noise even when the compressor is
off. This is not a defect, it is normal.
Some of the external parts of the
refrigerator become hot
The back wall of the refrigerator unit
is covered in frost or droplets of
water
There is water at the bottom of the
refrigerator.
These raised temperatures are necessary in order to avoid the formation
of condensation on certain parts of the product.
This shows the appliance is operating normally.
The water discharge hole is blocked (see Maintenance).
18
Page 19
Assistance
Before calling for Assistance:
Check if the malfunction can be solved on your own (see Troubleshooting).
If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service
Centre
model serial number
Communicating:
type of malfunction
appliance model (Mod.)
serial number (S/N)
This information can be found on the data
plate located on the bottom left side of the
refrigerator compartment.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
Never call on unauthorized technicians and always refuse spare parts which are not originals.
GB
19
Page 20
GB
195070049.00
03/2008 - Xerox Business Services
20
Page 21
Mode demploi
REFRIGERATEUR 2 PORTES
GBI F
Italiano, 1 Français, 21English, 11
E
Espanol, 31
NTA 2 NX (FR)
Sommaire
F
Installation, 22
Mise en place et raccordement
Réversibilité des portes
Description de lappareil, 23
Vue densemble
Mise en marche et utilisation, 24-25
Mise en service de lappareil
Pour profiter à plein de votre réfrigérateur
Pour profiter à plein de votre congélateur
Entretien et soins, 26
Mise hors tension
Nettoyage de lappareil
Contre la formation de moisissures et de mauvaises
odeurs
Dégivrage de lappareil
Remplacement de lampoule déclairage
Précautions et conseils, 27
Sécurité générale
Mise au rebut
Economies et respect de lenvironnement
Anomalies et remèdes, 28
Assistance, 29
Page 22
Installation
∅ 3
mm
! Conservez ce mode demploi pour pouvoir le consulter à
F
tout moment. En cas de vente, de cession ou de
déménagement, veillez à ce quil suive lappareil pour
informer le nouveau propriétaire sur son fonctionnement et
lui fournir les conseils correspondants.
! Lisez attentivement les instructions : elles contiennent des
conseils importants sur linstallation, lutilisation et la
sécurité de votre appareil.
Mise en place et raccordement
Mise en place
1. Placez lappareil dans une pièce bien aérée et non
humide.
2. Ne bouchez pas les grilles daération arrière : le
compresseur et le condensateur produisent de la
chaleur et exigent une bonne aération pour bien
fonctionner et réduire la consommation délectricité.
3. Prévoir au moins 10 cm entre le haut de lappareil et les
meubles installés au-dessus et au moins 5 cm entre les
côtés et les meubles/parois latérales.
4. Installez lappareil loin de sources de chaleur (rayons
directs du soleil, cuisinière électrique).
5. Pour maintenir une distance optimale entre le produit et
la paroi arrière, montez les cales despacement
comprises dans le kit dinstallation et suivez les
instructions de la notice spécialement prévue.
Réversibilité des portes
1
2
3
Mise à niveau
1. Installez lappareil sur un sol plat et rigide.
2. Si le sol nest pas parfaitement horizontal, vissez ou dévissez
les petits pieds avant pour bien niveler lappareil.
Raccordement électrique
Après le transport, placez lappareil à la verticale et
attendez au moins 3 heures avant de le raccorder à
linstallation électrique. Avant de brancher la fiche dans la
prise de courant, assurez-vous que :
la prise est bien munie dune terre conforme à la loi;
la prise est bien apte à supporter la puissance maximale
de lappareil, indiquée sur la plaquette signalétique
placée à lintérieur du compartiment réfrigérateur en bas
à gauche (ex. 150 W);
la tension dalimentation est bien comprise entre les
valeurs indiquées sur la plaquette signalétique, placée
en bas à gauche (ex.220-240 V);
la prise est bien compatible avec la fiche de lappareil.
En cas dincompatibilité, faites remplacer la fiche par un
technicien agréé (voir Assistance); nutilisez ni rallonges
ni prises multiples.
! Après installation de lappareil, le câble électrique et la
prise de courant doivent être facilement accessibles.
! Le câble ne doit être ni plié ni excessivement écrasé.
! Il doit être contrôlé prériodiquement et ne peut être
remplacé que par un technicien agréé (voir Assistance).
! Nous déclinons toute responsabilité en cas de non
respect des normes énumérées ci-dessus.
4
5
22
Page 23
Description de
lappareil
Vue densemble
Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés
présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages
suivantes la description des objets plus complexes.
Compartiment
CONGELATION et
CONSERVATION
Manette
RÉGLAGE DE LA
TEMPÉRATURE
Balconnet amovible à
abattant, contenant
un SUPPORT A
OEUFS
*
F
CLAYETTE
Bac FRUITS et
LEGUMES
PIED
de réglage
Balconnet amovible
PORTE-OBJETS
Balconnet
BOUTEILLES
Leur nombre et/ou leur emplacement peut varier.
Nexiste que sur certains modèles.
*
23
Page 24
Mise en marche et
utilisation
Mise en service de lappareil
F
! Avant de mettre lappareil en service, suivez bien les
instructions sur linstallation (voir Installation).
! Avant de brancher votre appareil, nettoyez bien les
compartiments et les accessoires à leau tiède
additionnée de bicarbonate.
1. Branchez la fiche dans la prise de courant et assurezvous que léclairage intérieur sallume.
2. Amenez le bouton de REGLAGE DE LA
TEMPERATURE sur une valeur intermédiaire. Au bout
de quelques heures, vous pourrez commencer à
stocker des aliments dans le réfrigérateur.
Pour profiter à plein de votre réfrigérateur
Le réglage de la température à lintérieur du compartiment
réfrigérateur est automatique en fonction de la position du
bouton du thermostat.
1 = moins froid 5 = plus froid
Nous conseillons toutefois une position intermédiaire
Pour augmenter la place disponible, simplifier le rangement et
améliorer laspect esthétique, cet appareil loge sa partie
refroidissante à lintérieur de la paroi arrière du compartiment
réfrigérateur. Pendant le fonctionnement de lappareil, cette
paroi est tour à tour couverte de givre ou de gouttelettes deau
selon que le compresseur est en marche ou à larrêt. Ne vous
inquiétez pas ! Votre réfrigérateur fonctionne normalement.
Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE
sur des valeurs plus élevées, que vous stockez de grandes
quantités daliments et que la température ambiante est
élevée, votre appareil peut fonctionner de façon continue, ce
qui entraîne une formation abondante de givre et une
consommation délectricité excessive : amenez alors le bouton
sur des valeurs plus basses (un dégivrage automatique sera
lancé).
A lintérieur des appareils statiques lair circule de façon
naturelle : lair plus froid a tendance à descendre car il est plus
lourd. Quelques exemples de rangement des aliments:
Aliments
Viande et poisson
évidé
Fromages frais
Aliments cuits Sur n’importe quelle clayette
Saucissons, pain de
mie, chocolat
Fruits et légumes
Œufs Dans le balconnet prévu
Beurre et margarine Dans le balconnet prévu
Bouteilles, boissons,
lait
Rangement à l’intérieur du
réfrigérateur
Au-dessus des bacs à fruits et
légumes
Au-dessus des bacs à fruits et
légumes
Sur n’importe quelle clayette
Dans les bacs à fruits et à
légumes
Dans le balconnet prévu
Nintroduisez que des aliments froids ou à peine
tièdes, jamais chauds (voir Précautions et conseils).
Les aliments cuits contrairement à ce que lon croit ne se
conservent pas plus longuement que les aliments crus.
Nintroduisez pas de récipients non fermés contenant
des liquides : ces derniers entraîneraient une
augmentation de lhumidité et la formation deau
condensée.
CLAYETTES : pleines ou
grillagées. Elles sont amovibles et
1
2
réglables en hauteur grâce à des
glissières spéciales (voir figure),
pour le rangement de récipients
ou daliments de grande
dimension. Pour régler la hauteur,
pas besoin de sortir la clayette
complètement.
Compartiment réfrigérateur
Indicateur de TEMPERATURE*: pour repérer la zone la
plus froide à lintérieur du réfrigérateur.
1. Contrôler que lindicateur affiche bien OK (voir figure).
2. Si le message OK nest pas affiché, cest que la
température est trop élevée : régler le bouton
FONCTIONNEMENT REFRIGERATEUR sur un numéro
plus élevé (plus froid) et attendre environ 10 h jusquà
ce que la température se stabilise.
3. Contrôler lindicateur une nouvelle fois : si nécessaire,
procéder à un nouveau réglage. Si de grosse
quantités daliments ont été stockées ou si la porte du
réfrigérateur est ouverte très souvent, il est normal
que lindicateur nindique pas OK. Attendre au moins
10 h avant de régler le bouton FONCTIONNEMENT
REFRIGERATEUR sur un chiffre plus élevé.
24
Page 25
L'hygiène alimentaire
1. Après achat, les aliments doivent être débarrassés de
leur emballage extérieur en papier/carton ou autre qui
pourrait véhiculer des bactéries ou des saletés à
lintérieur du réfrigérateur.
2. Protégez les aliments (notamment ceux qui se
détériorent rapidement et ceux qui dégagent une forte
odeur ) pour éviter tout contact entre eux et éliminer
ainsi toute possibilité de contamination de germes/
bactéries et la diffusion dodeurs particulières à
lintérieur du réfrigérateur.
Pour profiter à plein de votre congélateur
F
Ne recongelez pas des aliments décongelés ou en
cours de décongélation; il faut les faire cuire et les
consommer (dans les 24 heures).
Les aliments frais à congeler ne doivent pas être
placés au contact daliments déjà congelés; il faut les
stocker sur la clayette du compartiment freezer et, de
préférence, tout contre ses parois (latérales et arrière)
où la température qui descend au-dessous de -18°C
garantit une vitesse de congélation adéquate.
3. Rangez les aliments de manière à ce que lair puisse
circuler librement entre eux.
4. Veillez à ce que lintérieur du réfrigérateur soit
toujours propre. Attention : ne pas utiliser de produits
oxydants ou abrasifs pour son nettoyage.
5. Sortez les aliments du réfrigérateur dès quils
dépassent leur durée limite de conservation.
6. Pour une bonne conservation, les aliments facilement
périssables (fromages à pâte molle, poisson cru,
viande, etc.) doivent être placés dans la zone plus
froide où est situé lindicateur de température.
Ne stockez pas dans votre congélateur des bouteilles
en verre contenant des liquides, bouchées ou fermées
hermétiquement, elles pourraient se briser.
La quantité journalière maximale daliments pouvant
être congelée est indiquée sur létiquette des
caractéristiques, placée dans le compartiment
réfrigérateur en bas à gauche (exemple : 4 Kg/24h).
! Evitez douvrir la porte pendant la phase de congélation.
! En cas de coupure de courant ou de panne, nouvrez
pas la porte du congélateur : les produits surgelés et
congelés se conserveront ainsi sans problème pendant
9 - 14 heures environ.
! Si la température ambiante se maintient longuement
au-dessous de 14°C, le compartiment freezer narrive
pas à atteindre les températures indispensables à une
longue conservation et la période de conservation sera
par conséquent réduite.
25
Page 26
Entretien et soin
1
2
Mise hors tension
F
Pendant les opérations de nettoyage et dentretien,
mettez lappareil hors tension en débranchant la fiche
de lappareil de la prise de courant :
Il ne suffit pas de placer le bouton de réglage de la
température sur
contact électrique.
(appareil éteint) pour éliminer tout
Nettoyage de lappareil
Nettoyez lextérieur, lintérieur et les joints en
caoutchouc à laide dune éponge imbibée deau
tiède additionnée de bicarbonate de soude ou de
savon neutre. Nutilisez pas de solvants, de produits
abrasifs, deau de Javel ou dammoniaque.
mettez tremper les accessoires amovibles dans de
leau chaude additionnée de savon ou de liquide
vaisselle. Rincez-les et essuyez-les soigneusement.
Le dos de lappareil a tendance à sempoussiérer,
pour éliminer la poussière avec délicatesse, après
avoir éteint lappareil et débranché la fiche, servezvous dun aspirateur montant un accessoire adéquat
et réglé sur une puissance intermédiaire.
Contre la formation de moisissures et
de mauvaises odeurs
Cet appareil est fabriqué dans des matériaux
hygiéniques qui ne transmettent pas dodeur. Pour
sauvegarder cette caractéristique, veillez à bien
emballer et couvrir vos aliments. Vous éviterez par la
même occasion la formation de taches.
Dégivrage du compartiment réfrigérateur
Le réfrigérateur est muni
dun système de
dégivrage automatique :
leau est acheminée vers
la paroi arrière par un trou
dévacuation (voir figure)
où la chaleur produite par
le compresseur la fait
évaporer. Il vous suffit de
nettoyer périodiquement le
trou dévacuation pour
permettre à leau de sécouler normalement.
Dégivrage du compartiment congélateur
Si la couche de givre dépasse 5 mm, procédez à un
dégivrage manuel :
1. Amenez le bouton de REGLAGE DE LA
TEMPERATURE sur
2. Enveloppez vos produits surgelés ou congelés dans
du papier et placez-les dans un endroit frais.
3. Laissez la porte ouverte jusquà ce que le givre fonde
complètement; pour accélérer cette opération placez
dans le compartiment congélateur des récipients
deau tiède.
4. Nettoyez et séchez soigneusement le compartiment
congélateur avant de rallumer lappareil.
5. Avant da ranger vos aliments dans le compartiment
congélateur, attendez environ 2 heures pour le
rétablissement des conditions idéales de conservation
des aliments.
.
Si vous devez laisser votre appareil éteint pendant
une période de temps prolongée, nettoyez-le bien
lintérieur et laissez les portes ouvertes.
Dégivrage de lappareil
! Conformez-vous aux instructions suivantes.
Ne pas utiliser dobjets pointus et coupants pour
dégivrer lappareil, ils risqueraient dendommager
irréparablement le circuit réfrigérant.
26
Remplacement de lampoule déclairage
Pour remplacer lampoule déclairage du compartiment
réfrigérateur, débranchez la fiche de la prise de courant.
Suivez les indications fournies ci-dessous.
Pour pouvoir remplacer
lampoule, démontez le
couvercle de protection
comme illustré (voir
figure). Remplacez-la par
une ampoule semblable
dont la puissance doit
correspondre à celle
indiquée sur le couvercle
de protection (15 W ou 25
W).
Page 27
Précautions et conseils
! Lappareil a été conçu et fabriqué conformément aux
normes internationales de sécurité. Ces conseils sont
fournis pour des raisons de sécurité et doivent être lus
attentivement.
Cet appareil est conforme aux Directives
Communautaires suivantes:
- 73/23/CEE du 19/02/73 (Basse Tensione) et
modifications suivantes;
-89/336/CEE du 03/05/89 (Compatibilité
Electromagnétique) et modifications suivantes;
- 2002/96/CE.
Sécurité générale
Cet appareil a été conçu pour un usage familial, de
type non professionnel.
Cet appareil qui sert à conserver et à congeler des
aliments ne doit être utilisé que par des adultes
conformément aux instructions du mode demploi.
Cet appareil ne doit pas être installé en extérieur,
même dans un endroit à labri, il est en effet très
dangereux de le laisser exposé à la pluie et aux
orages.
Ne touchez pas à lappareil pieds nus ou si vos mains
ou pieds sont mouillés ou humides.
Ne touchez pas aux parties refroidissantes:vous
pourriez vous brûler ou vous blesser.
Pour débrancher la fiche de la prise de courant,
sortez la fiche, ne tirez surtout pas sur le câble.
Avant deffectuer toute opération de nettoyage ou
dentretien, débranchez la fiche de la prise de
courant. Il ne suffit pas de placer le bouton de
REGLAGE DE LA TEMPERATURE sur
éteint) pour éliminer tout contact électrique.
En cas de panne, nessayez en aucun cas daccéder
aux mécanismes internes pour tenter de réparer
lappareil.
Ne pas utiliser, à lintérieur des compartiments de
conservation pour aliments congelés, dustensiles
pointus et coupants ou dappareils électriques dun
type autre que celui recommandé par le fabricant.
Ne pas porter à la bouche des glaçons à peine sortis
du congélateur.
Ne permettez pas aux enfants de jouer avec
lappareil. Il ne faut en aucun cas quils sasseyent sur
les tiroirs ou quils saccrochent à la porte.
Les emballages ne sont pas des jouets pour enfants.
(appareil
Mise au rebut
F
Mise au rebut du matériel demballage : conformez-
vous aux réglementations locales, les emballages
pourront ainsi être recyclés.
La Directive Européenne 2002/96/EC sur les Déchets
des Equipements Electriques et Electroniques
(DEEE), exige que les appareils ménagers usagés ne
soient pas jetés dans le flux normal des déchets
municipaux. Les appareils usagés doivent être
collectés séparément afin doptimiser le taux de
récupération et le recyclage des matériaux qui les
composent et réduire limpact sur la santé humaine et
lenvironnement. Le symbole de la poubelle barrée
est apposée sur tous les produits pour rappeler les
obligations de collecte séparée.
Les consommateurs devront contacter les autorités
locales ou leur revendeur concernant la démarche à
suivre pour lenlèvement de leur vieil appareil.
Economies et respect de
lenvironnement
Installez votre appareil dans un endroit frais et bien
aéré, protégez-le contre lexposition directe aux
rayons du soleil et ne le placez pas près de sources
de chaleur.
Pour introduire ou sortir les aliments, nouvrez les
portes de lappareil que le temps strictement
nécessaire.
Chaque ouverture de porte cause une considérable
dépense dénergie.
Ne chargez pas trop votre appareil:
pour une bonne conservation des aliments, le froid
doit pouvoir circuler librement. Si la circulation est
entravée, le compresseur travaillera en permanence.
Nintroduisez pas daliments chauds : ces derniers
font monter la température intérieure ce qui oblige le
compresseur à travailler beaucoup plus en gaspillant
un tas délectricité.
Dégivrez lappareil dès que de la glace se dépose
(voir Entretien); une couche de glace trop épaisse
gêne considérablement la cession de froid aux
aliments et augmente la consommation délectricité.
Gardez toujours les joints propres et en bon état pour
quils adhèrent bien aux portes et ne laissent pas le
froid séchapper (voir Entretien).
27
Page 28
Anomalies et remèdes
Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance),
F
contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.
Anomalies:
Léclairage intérieur ne sallume
pas.
Le réfrigérateur et le congélateur
refroidissent peu.
Les aliments gèlent à lintérieur du
réfrigérateur.
Le moteur est branché en
permanence.
Lappareil est très bruyant.
Causes / Solution possibles:
La fiche nest pas branchée dans la prise de courant ou pas assez
enfoncée pour quil y ait contact ou bien il y a une coupure de courant.
Les portes ne ferment pas bien ou les joints sont abîmés.
Ouverture trop fréquente des portes.
La position du bouton de REGLAGE DE LA TEMPERATURE nest pas
correcte
Le réfrigérateur et le congélateur sont excessivement remplis.
La température ambiante de travail du produit est inférieure à 14°C.
La position du bouton de REGLAGE DE LA TEMPERATURE nest pas
correcte
Les aliments touchent à la paroi arrière.
La porte nest pas bien fermée ou trop souvent ouverte.
La température à lextérieur est très élevée.
Lépaisseur du givre dépasse 2-3 mm (voir Entretien).
Lappareil na pas été installé bien à plat (voir Installation).
Lappareil est installé entre des meubles ou des objets qui vibrent et font
du bruit.
Le gaz réfrigérant interne produit un léger bruit même quand le
compresseur est à larrêt: il ne sagit pas dun défaut, cest tout à fait
normal.
La température est élevée à certains
endroits de lextérieur du
réfrigérateur.
Formation de givre ou de gouttelettes
deau sur la paroi arrière du
compartiment réfrigérateur
Il y a de leau dans le fond du
réfrigérateur.
Les températures élevées sont nécessaires pour éviter la formation deau
condensée dans des zones particulières du produit
Il sagit du fonctionnement normal du produit.
Le trou dévacuation de leau est bouché (voir Entretien).
28
Page 29
Assistance
Avant de contacter le centre dAssistance:
Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).
Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel
au service après-vente le plus proche de chez vous.
modèle numéro de série
Signalez:
le type danomalie
le modèle de lappareil (Mod.)
le numéro de série (S/N)
Vous trouverez tous ces renseignements sur
létiquette signalétique placée dans le
compartiment réfrigérateur en bas à gauche.
Gross
Bruto
Brut
TI
75
Test
P.S-I.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
93139180000 S/N 704211801
Net
Util
Utile
Pressure
HIGH-235
LOW 140
Cod.
Gross
Bruto
Brut
Fuse
W
A
Freez. Capac
Poder de Cong
4,0
kg/24 h
Max 15 w
Class
Clase
Classe
N
Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non
originales.
F
29
Page 30
195070049.00
03/2008 - Xerox Business Services
F
30
Page 31
Manual de instrucciones
FRIGORÍFICO DE 2 PUERTAS
GBI F
Italiano, 1 Français, 21English, 11
E
Espanol, 31
NTA 2 NX (FR)
Sumario
ES
Instalación, 32
Colocación y conexión
Reversibilidad de la apertura de las puertas
Descripción del aparato, 33
Vista en conjunto
Puesta en funcionamiento y uso, 34-35
Poner en marcha el aparato
Uso óptimo del frigorífico
Uso óptimo del congelador
Mantenimiento y cuidados, 36
Cortar la corriente eléctrica
Limpiar el aparato
Evitar la formación de moho y malos olores
Descongelar el aparato
Sustituir la bombilla
Precauciones y consejos, 37
Seguridad general
Eliminación
Ahorrar y respetar el medio ambiente
Anomalías y soluciones, 38
Asistencia, 39
Page 32
Instalación
∅ 3
mm
! Es importante conservar este manual para poder
ES
consultarlo cuando sea necesario. En caso de venta,
cesión o traslado, verifique que permanezca junto al
aparato para informar al nuevo propietario sobre su
funcionamiento y sobre las precauciones durante su uso
! Lea atentamente las instrucciones: contienen información
importante sobre la instalación, sobre el uso y sobre la
seguridad.
Colocación y conexión
Colocación
1. Coloque el aparato en un ambiente bien aireado y seco.
2. No obstruya las rejillas posteriores de ventilación: el
compresor y el condensador emiten calor y requieren
una buena aireación para funcionar bien y limitar el
consumo eléctrico.
3. Deje una distancia mínima de 10 cm. entre la parte
superior del aparato y los muebles situados encima y de
5 cm., como mínimo, entre los costados y los muebles o
paredes laterales.
4. Mantenga el aparato lejos de fuentes de calor (por ej. la
luz solar directa o una cocina eléctrica).
5. Para mantener una distancia óptima entre el producto y
la pared posterior, coloque los distanciadores que se
encuentran en la caja de instalación siguiendo las
instrucciones presentes en la hoja correspondiente.
Reversibilidad de la apertura de las
puertas
1
2
3
Nivelación
1. Instale el aparato sobre un piso plano y rígido.
2. Si el piso no fuera perfectamente horizontal, compense los
desniveles atornillando o desatornillando las patas delanteras.
Conexión eléctrica
Después de su transporte, coloque el aparato verticalmente y
espere 3 horas como mínimo antes de conectarlo a la red
eléctrica. Antes de enchufarlo a la toma de corriente, controle
que:
la toma posea la conexión a tierra y que sea conforme a la
ley;
el enchufe sea capaz de soportar la carga máxima
de potencia de la máquina indicada en la placa de
características ubicada en la parte inferior izquierda del
frigorífico (ej. 150 W);
la tensión de alimentación esté comprendida entre los
valores indicados en la placa de características ubicada
abajo a la izquierda (ej. 220-240V);
la toma sea compatible con el enchufe del aparato.
Si no fuera así, solicite la sustitución del enchufe a un
técnico autorizado (ver Asistencia); no utilice
prolongaciones ni conexiones múltiples.
! Una vez instalado el aparato, el cable eléctrico y la toma
de corriente deben ser fácilmente accesibles.
! El cable no debe sufrir pliegues ni compresiones.
! El cable debe ser revisado periódicamente y sustituido
sólo por técnicos autorizados (ver Asistencia).
! La empresa declina toda responsabilidad en los casos
en que no hayan sido respetadas estas normas.
4
5
32
Page 33
Descripción del
aparato
Vista de conjunto
Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente
detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se
encuentra en las páginas sucesivas.
Compartimento
congelador
CONGELACIÓN y
CONSERVACIÓN
Balconcito extraíble
Mando
REGULACIÓN DE
LA TEMPERATURA
con tapa y con
HUEVERA
*
ES
BANDEJAS
Recipiente
FRUTA y
VERDURA
PATAS de
regulación
Balconcito extraíble
PORTAOBJETOS
Balconcito
BOTELLAS
La cantidad y/o su ubicación pueden variar.
Se encuentra solo en algunos modelos.
*
33
Page 34
Puesta en
funcionamiento y uso
Poner en marcha el aparato
ES
! Antes de poner en funcionamiento el aparato, siga
las instrucciones sobre la instalación (ver Instalación).
! Antes de conectar el aparato limpie bien los
compartimentos y los accesorios con agua tibia y
bicarbonato.
1. Enchufe el aparato en la toma de corriente y verifique
que se encienda la lámpara de iluminación interna.
2. Gire el mando de REGULACIÓN DE LA
TEMPERATURA hasta un valor medio. Después de
algunas horas será posible introducir alimentos en el
frigorífico.
Uso óptimo del frigorífico
La temperatura interna del compartimento frigorífico se regula
automáticamente en base a la posición del mando del
termostato.
1 = menos frío 5 = más frío
Se aconseja, en todo caso, poner una posición media.
Para aumentar el espacio disponible y mejorar el aspecto
estético, este aparato posee la parte refrigerante ubicada en
el interior de la pared posterior del compartimento frigorífico.
Durante el funcionamiento, dicha pared se presentará cubierta
de escarcha o de gotitas de agua según si el compresor está
en funcionamiento o en pausa. ¡No se preocupe por ello! El
frigorífico está trabajando de forma normal.
Si se coloca el mando de REGULACIÓN DE LA
TEMPERATURA en valores altos, con grandes cantidades
de alimentos y con una temperatura ambiente elevada, el
aparato puede funcionar continuamente, produciendo una
excesiva formación de escarcha y aumentando el consumo
de electricidad. evítelo desplazando el mando hacia valores
más bajos (se efectuará una descongelación automática).
En los aparatos estáticos el aire circula de modo natural:
el más frío tiende a descender porque es más pesado.
He aquí como colocar los alimentos:
Alimento Ubicación en el refrigerador
Carne y pescado
limpio
Quesos frescos
Alimentos cocidos En cualquier bandeja
Salchichón, pan,
chocolate
Fruta y verdura
Huevos En el balconcito correspondiente
Mantequilla y
margarina
Botellas, bebidas,
leche
Sobre los recipientes para fruta
y verdura
Sobre los recipientes para fruta
y verdura
En cualquier bandeja
En los recipientes para fruta y
verdura
En el balconcito correspondiente
En el balconcito correspondiente
Introduzca sólo alimentos fríos o apenas tibios, nunca
calientes (ver Precauciones y consejos).
Recuerde que los alimentos cocidos no se mantienen
durante más tiempo que los crudos.
No introduzca recipientes destapados con líquidos:
produciría un aumento de humedad con la
consiguiente formación de condensación.
BANDEJAS: enteras o tipo rejilla.
1
2
Indicador de TEMPERATURA
zona más fría del frigorífico.
1. Controle que en el indicador se destaque en forma
evidente OK (ver la figura).
2. Si no aparece el mensaje OK significa que la
temperatura es demasiado elevada: regule el mando
de FUNCIONAMIENTO DEL FRIGORÍFICO hasta una
posición más alta (más frío) y espere proximadamente
10 h hasta que la temperatura se haya estabilizado.
3. Controle nuevamente el indicador: si es necesario,
realice una nueva regulación. Si se han introducido
grandes cantidades de alimentos o si se ha abierto
frecuentemente la puerta del frigorífico, es normal que el
indicador no marque OK. Espere 10 h como mínimo
antes de llevar el mando de FUNCIONAMIENTO DEL
FRIGORÍFICO hasta una posición más alta.
Son extraíbles y su altura es
regulable gracias a las guías
especiales (ver la figura), se
utilizan para introducir
recipientes o alimentos de gran
tamaño. Para regular la altura no
es necesario extraer las
bandejas completamentes.
: para individualizar la
*
34
Page 35
La higiene de los alimentos
1. Después de la compra de los alimentos, elimine todo
tipo de envoltura externa de papel/cartón o de otro
material que podrían introducir en el refrigerador
bacterias o suciedad.
Uso óptimo del congelador
ES
No vuelva a congelar alimentos que están por
descongelar o descongelados; dichos alimentos
deben ser previamente cocinados para ser
consumidos (dentro de las 24 horas).
2. Proteja los alimentos, (en particular aquellos que se
deterioran fácilmente y los que emanan un fuerte
aroma), para evitar el contacto entre ellos eliminando
de este modo tanto la posibilidad de contaminación
con gérmenes/bacterias, como la difusión de olores
particulares en el interior del refrigerador
3. Coloque los alimentos de modo tal que el aire pueda
circular libremente entre ellos
4. Mantenga limpio el interior del refrigerador sin utilizar
productos oxidantes o abrasivos
5. Elimine los alimentos del refrigerador una vez vencido
el tiempo máximo de conservación
6. Para lograr una buena conservación, los alimentos
que se deterioran fácilmente ( quesos blandos,
pescado crudo, carne, etc) se deben colocar en la
zona más fría, o sea la que está sobre el recipiente
para verduras, donde se encuentra el indicador de
temperatura.
Los alimentos frescos por congelar no deben
colocarse en contacto con los ya congelados; se
deben colocar sobre la rejilla del compartimento
congelador, si es posible, en contacto con las
paredes (laterales y posterior) donde la temperatura
desciende por debajo de los 18ºC y garantiza una
mayor velocidad de congelación.
No coloque en el congelador botellas de vidrio que
contengan líquidos, tapadas o cerradas
herméticamente porque podrían romperse.
La cantidad máxima diaria de alimentos a congelar
está indicada en la placa de características ubicada
en el compartimento frigorífico abajo a la izquierda
(por ejemplo: 4 Kg/24h).
! Evite abrir la puerta durante la congelación.
! Cuando se produzca una interrupción de corriente o
una avería, no abra la puerta del congelador: de este
modo, los alimentos congelados se conservarán sin
alteración durante aproximadamente 9-14 horas.
! Si durante un largo período de tiempo la temperatura
ambiente permanece por debajo de los 14ºC, no se
alcanzan las temperaturas necesarias para una larga
conservación en el compartimento congelador y, por lo
tanto, el período de conservación resultará menor.
35
Page 36
Mantenimiento y cuidados
1
2
Cortar la corriente eléctrica
ES
Durante los trabajos de limpieza y mantenimiento, es
necesario aislar el aparato de la red de alimentación
eléctrica, desenchufándolo:
No es suficiente llevar el mando para la regulación de la
temperatura hasta la posición
para eliminar todo contacto eléctrico.
(aparato apagado)
Limpiar el aparato
Las partes externas, las partes internas y las juntas
de goma se pueden limpiar con una esponja
empapada en agua tibia y bicarbonato sódico o
jabón neutro. No utilice disolventes, productos
abrasivos, lejía o amoníaco.
Los accesorios extraíbles se pueden colocar en
remojo en agua caliente y jabón o detergente para
platos. Enjuáguelos y séquelos con cuidado.
La parte posterior del aparato tiende a cubrirse de
polvo que se puede eliminar, después de haber
apagado y desenchufado el aparato, utilizando con
delicadeza la boca de la aspiradora y trabajando con
una potencia media.
Evitar la formación de moho y malos
olores
El aparato está fabricado con materiales higiénicos
que no transmiten olores. Para mantener esta
característica es necesario que los alimentos estén
siempre protegidos y bien cerrados. Esto evitará
también la formación de manchas.
Descongelar el compartimento frigorífico
El frigorífico posee
descongelación
automático: el agua se
envía hacia la parte
posterior por un orificio de
descarga (ver la figura)
donde el calor producido
por el compresor la hace
evaporar. La única
intervención que se debe
realizar periódicamente
consiste en limpiar el orificio de descarga para que el
agua pueda fluir libremente.
Descongelar el compartimento congelador
Si la capa de escarcha es superior a los 5 mm es
necesario realizar una descongelación manual:
1. Coloque el mando de REGULACIÓN DE LA
TEMPERATURA en la posición
2. Envuelva los alimentos congelados en papel de
periódico y colóquelos en otro congelador o en un
lugar fresco.
3. Deje la puerta abierta hasta que la escarcha se haya
derretido completamente; facilite la operación
colocando en el compartimento congelador
recipientes con agua tibia.
4. Limpie y seque con cuidado el compartimento
congelador antes de volver a encender el aparato.
5. Antes de introducir los alimentos en el compartimento
congelador, espere aproximadamente 2 horas para
restablecer las condiciones ideales de conservación.
.
Si se debe apagar el aparato por un largo período,
limpie su interior y deje las puertas abiertas.
Descongelar el aparato
! Respete las instrucciones que se dan a continuación.
Para descongelar el aparato no utilice objetos cortantes
o con punta porque podrían dañar irremediablemente el
circuito refrigerante.
Sustituir la bombilla
Para sustituir la bombilla de iluminación del compartimento
frigorífico, desenchufe el aparato. Siga las instrucciones que
se dan a continuación.
Acceda a la lámpara
quitando la protección
como se indica en la figura.
Sustitúyala con otra
bombilla con una potencia
igual a la indicada en la
protección (15 W o 25 W).
36
Page 37
Precauciones y consejos
! El aparato ha sido proyectado y fabricado en
conformidad con las normas internacionales sobre
seguridad. Estas advertencias se suministran por
razones de seguridad y deben ser leídas atentamente.
Este equipamiento es conforme con las
siguientes Directivas Comunitarias:
- 73/23/CEE del 19/02/73 (Baja Tensión) y
sucesivas modificaciones;
-89/336/CEE del 03/05/89 (Compatibilidad
Electromagnética) y sucesivas modificaciones;
- 2002/96/CE.
Seguridad general
El aparato ha sido pensado para un uso de tipo no
profesional en el interior de una vivienda.
El aparato debe ser utilizado para conservar y
congelar alimentos sólo por personas adultas y según
las indicaciones contenidas en este manual.
El aparato no se debe instalar al aire libre ni siquiera
si el lugar está protegido debido a que es muy
peligroso dejarlo expuesto a la lluvia y tormentas.
No toque el aparato estando descalzo o con las
manos o pies mojados o húmedos.
Eliminación
Eliminación del material de embalaje: respete las
normas locales, de esta manera los embalajes
podrán ser reutilizados.
En base a la Norma europea 2002/96/CE de Residuos
de aparatos Eléctricos y Electrónicos (RAEE), los
electrodomésticos viejos no pueden ser arrojados en
los contenedores municipales habituales; tienen que
ser recogidos selectivamente para optimizar la
recuperación y reciclado de los componentes y
materiales que los constituyen, y reducir el impacto
en la salud humana y el medioambiente. El símbolo
del cubo de basura tachado se marca sobre todos
los productos para recordar al consumidor la
obligación de separarlos para la recogida selectiva.
El consumidor debe contactar con la autoridad local
o con el vendedor para informarse en relación a la
correcta eleminación de su electrodoméstico viejo.
Ahorrar y respetar el medio ambiente
Instale el aparato en una ambiente fresco y bien
aireado, protéjalo de la exposición directa a los rayos
solares y no lo coloque cerca de fuentes de calor.
ES
No toque las piezas refrigerantes internas: podría
quemarse o herirse.
No desenchufe el aparato tirando del cable sino
sujetando el enchufe.
Es necesario desenchufar el aparato antes de realizar
operaciones de limpieza y de mantenimiento. No es
suficiente llevar el mando para LA REGULACIÓN DE
LA TEMPERATURA hasta la posición
apagado) para eliminar todo contacto eléctrico.
En caso de avería, nunca acceda a los mecanismos
internos para intentar una reparación.
En el interior de los compartimientos donde se
conservan alimentos congelados, no utilice utensilios
cortantes o con punta ni aparatos eléctricos, que no
sean los recomendados por el fabricante.
No introduzca en su boca cubitos apenas extraídos
del congelador.
No permita a los niños que jueguen con el aparato.
No se deben sentar en los cajones o colgarse de la
puerta.
(aparato
Para introducir o extraer los alimentos, abra las
puertas del aparato el menor tiempo posible.
Cada apertura de las puertas produce un notable
gasto de energía.
No llene con demasiados alimentos el aparato:
para una buena conservación, el frío debe poder
circular libremente. Si se impide la circulación, el
compresor trabajará continuamente.
No introduzca alimentos calientes: elevarían la
temperatura interior obligando al compresor a un
mayor trabajo con un gran gasto de energía eléctrica.
Descongele el aparato si se formara hielo (ver
Mantenimiento); una espesa capa de hielo vuelve
más difícil la cesión de frío a los alimentos y hace que
aumente el consumo de energía.
Mantenga eficientes y limpias las juntas para que se
adhieran bien a las puertas y no dejen salir el frío (ver
Mantenimiento).
Los embalajes no son juguetes para los niños.
37
Page 38
Anomalías y soluciones
Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle
ES
que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista.
Anomalías:
La lámpara de iluminación interna
no se enciende.
El frigorífico y el congelador enfrían
poco.
En el frigorífico los alimentos se
congelan.
El motor funciona continuamente.
El aparato hace mucho ruido.
Posibles causas / Solución:
El enchufe no está introducido en la toma de corriente o no está lo
suficiente como para hacer contacto o bien en la casa no hay corriente.
Las puertas no cierran bien o las juntas están dañadas.
Las puertas se abren demasiado frecuentemente.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la
posición correcta.
El frigorífico o el congelador se han llenado excesivamente.
La temperatura ambiente de trabajo del producto es menor que 14ºC.
El mando de REGULACIÓN DE LA TEMPERATURA no está en la
posición correcta.
Los alimentos están en contacto con la pared posterior.
La puerta no está bien cerrada o se abre continuamente.
La temperatura del ambiente externo es muy alta.
El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento).
El aparato no fue instalado en un lugar plano (ver Instalación).
El aparato ha sido instalado entre muebles u objetos que vibran y
producen ruidos.
El gas refrigerante interior produce un ligero ruido aún cuando el
compresor está detenido: no es un defecto, es normal.
La temperatura de algunas partes
externas del frigorífico es elevada
En la pared del fondo de la cámara
de refrigeración se ha formado
escarcha o gotitas de agua
En el fondo del frigorífico hay agua.
Las temperaturas elevadas son necesarias para evitar la formación de
condensación en zonas particulares del producto.
Il sagit du fonctionnement normal du produit.
El orificio de descarga del agua está obstruído (ver Mantenimiento).
38
Page 39
Asistencia
Antes de llamar al Servicio de Asistencia Técnica:
Verifique si la anomalía puede ser resuelta por ud. mismo (ver Anomalías y Soluciones).
Se, apesar de todos os controlos, o aparelho não funcionar e a anomalia que notou continuar a verificar-
se, chamar o Centro de Assistência Técnica mais próximo.
modelo
número de serie
Comunique:
el tipo de anomalía
el modelo de la máquina (Mod.)
el número de serie (S/N)
Esta información se encuentra en la placa de
características ubicada en el compartimento
frigorífico abajo a la izquierda.
RG 2330
Mod.
220 - 240 V- 50 Hz 150 W
340
Total
Gross
Bruto
Brut
Compr.
R 134 a
Syst.
kg 0,090
Kompr.
Made in Italy 13918
Gross
Bruto
Brut
75
Test
P.S-I.
TI
Net
Util
Utile
Pressure
HIGH-235
LOW 140
93139180000 S/N 704211801
Cod.
Gross
Bruto
Brut
W
Fuse
A
Freez. Capac
Poder de Cong
kg/24 h
4,0
Max 15 w
Class
Clase
Classe
N
No recurrir nunca a técnicos no autorizados y rechazar siempre la instalación de repuestos no
originales.
ES
La siguiente información es válida solo para España
Para otros países de habla hispana consulte a su vendedor
Ampliación de garantía
Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de
Piezas y componentes
Mano de obra de los técnicos
Desplazamiento a su domicilio de los técnicos
Y NO PAGUE AVERIAS NUNCA MAS
Servicio de asistencia técnica (SAT)
Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el
electrodoméstico a sus condiciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de
su electrodoméstico a precios competitivos.
ESTAMOS A SU SERVICIO
39
Page 40
ES
195070049.00
03/2008 - Xerox Business Services
40
Loading...
