Page 1

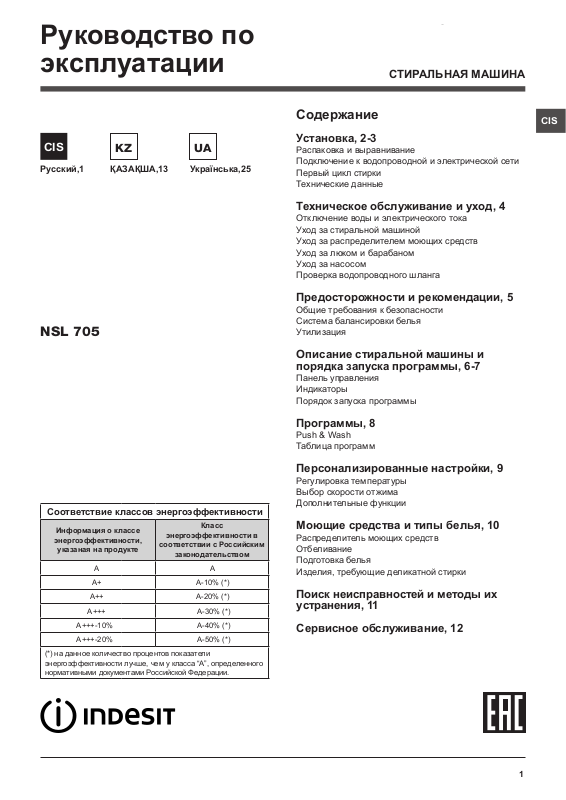

Руководство по эксплуатации

CIS

Русский,1

NSL 705

ҚАЗАҚША,13

Українська,25

СТИРАЛЬНАЯ МАШИНА

Содержание

Установка, 2-3

Распаковка и выравнивание Подключение к водопроводной и электрической сети Первый цикл стирки Технические данные

Техническое обслуживание и уход, 4

Отключение воды и электрического тока Уход за стиральной машиной Уход за распределителем моющих средств Уход за люком и барабаном Уход за насосом Проверка водопроводного шланга

Предосторожности и рекомендации, 5

Общие требования к безопасности Система балансировки белья Утилизация

CIS

Соответствие классов энергоэффективности

Информация о классе

энергоэффективности,

указаная на продукте

A A

A+ A-10% (*)

A++ A-20% (*)

A+++ A-30% (*)

A+++-10% A-40% (*)

A+++-20% A-50% (*)

(*) на данное количество процентов показатели энергоэффективности лучше, чем у класса “А”, определенного нормативными документами Российской Федерации.

энергоэффективности в

соответствии с Российским

Класс

законодательством

Описание стиральной машины и порядка запуска программы, 6-7

Панель управления Индикаторы Порядок запуска программы

Программы, 8

Push & Wash Таблица программ

Персонализированные настройки, 9

Регулировка температуры Выбор скорости отжима Дополнительные функции

Моющие средства и типы белья, 10

Распределитель моющих средств Отбеливание Подготовка белья Изделия, требующие деликатной стирки

Поиск неисправностей и методы их устранения, 11

Сервисное обслуживание, 12

Page 2

Установка

CIS

! Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

! Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (см. рис.). Перед подсоединением откройте водопроводный кран и дайте стечь

грязной воде.

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

! Не раз решайте детям играть с упа ковочн ыми

материалами.

! Упаковка и отдельные ее элементы не предназначены

для контакта с пищей.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа (см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик.

! Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный cервисный центр.

! Никогда не используйте шланги, бывшие в

употреблении.

Page 3

Присоединение сливного шланга

65 - 100 cm

минимальное давление 0,05 МПа (0,5 бар)

Подсоедините сливной шланг, не сгибая его, к сливному трубопроводу или к настенному сливу, расположенному на высоте 65 – 100 см от пола.

или поместите конец шланга в раковину или в ванну, прикрепив прилагающуюся направляющую к крану (см. схему). Свободный конец сливного шланга не должен быть погружен в воду.

! Не рекомендуется использовать удлинительные

шланги. При необходимости удлинение должно иметь такой же диаметр, что и оригинальный шланг, и его длина не должна превышать 150 см.

Электрическое подключение

Перед подсоединением штепсельной вилки изделия к сетевой розетке необходимо проверить следующее:

• сетевая розетка должна быть заземлена и соответствовать нормативам;

• сетевая розетка должна быть расчитана на максимальную мощность стиральной машины, указанную в таблице Технические данные (см.

таблицу сбоку);

• напряжение электропитания должно соответствовать значениям, указанным в таблице Технические данные (см. таблицу сбоку);

• сетевая розетка должна быть совместимой со штепсельной вилкой стиральной машины. В противном случае необходимо заменить сетевую розетку или штепсельную вилку.

! Запрещается устанавливать стиральную машину на

улице, даже под навесом, так как является опасным подвергать ее воздействию дождя и грозы.

! Стиральная машина должна быть расположена

таким образом, чтобы доступ к сетевой розетке оставался свободным.

! Не используйте удлинители и тройники. ! Сетевой кабель изделия не должен быть согнут или сжат. ! Замена сетевого кабеля может осуществляться

только уполномоченными техниками.

Внимание! Компания-производитель снимает с себя всякую ответственность в случае несоблюдения вышеописанных правил.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе «АВТООЧИСТКА» (см. “Уход за

стиральной машиной”).

Технические данные

Модель NSL 705 Страна-

изготовитель

Габаритные размеры

Вместимость от 1 до 7 кг Номинальное

значение напряжения электропитания или диапазон напряжения

максимальную мощность

Условное обозначение рода электрического тока или номинальная частота переменного тока

Класс зашиты от поражения электрическим током

Водопроводное подсоединение

Скорость отжима до 1000 оборотов в минуту Программы

управления в соответствии с Директивой EN 60456

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудования, не имеющего защиты от влаги:

IPX4

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом

Класс

энергопотребления

Россия

ширина 59,5 см. высота 85 см. глубина 43,5 см.

220-240 V ~

1850 W

50 Hz

Класс защиты I

максимальное давление 1 МПа (10 бар)

емкость барабана 48 литра

программа 8; температура 60°C; загрузка 7 кг белья.

Данное изделие соответствует следующим Директивам Европейского Сообщества:

- 2004/108/СЕ (Электромагнитная совместимость);

- 2006/95/CE (Низкое напряжение)

- 2012/19/EU

- 1-ая цифра в S/N соответствует последней цифре года,

- 2-ая и 3-я цифры в S/N порядковому номеру месяца года,

- 4-ая и 5-ая цифры в S/N - день

CIS

Page 4

Техническое обслуживание и уход

CIS

Отключение воды и электрического тока

• Перекрывайте водопроводный кран после каждой стирки. Таким образом сокращается износ водопроводной системы машины и сокращается риск утечек.

• Выньте штепсельную вилку из электро розетки в процессе чистки и технического обслуживания стиральной машины.

Уход за стиральной машиной

• Для чистки наружных и резиновых частей

стиральной машины используйте тряпку, смоченную теплой водой с мылом. Не используйте растворители или абразивные чистящие средства.

• Стиральная машина укомплектована программой

«АВТООЧИСТКА» внутренних деталей, которую необходимо выполнять без какого-либо белья в барабане. Стиральное вещество (в объеме 10% от рекомендуемого для очень грязного белья) или специальные добавки для чистки стиральной машины можно использовать в качестве вспомогательных в программе стирки. Рекомендуется выполнять программу чистки машины каждые 40 циклов стирки. Для запуска программы нажмите одновременно кнопки А и В на 5 сек. (см. Схему). Программа автоматически запустится и длится примерно 70 минут. Для остановки цикла нажмите

кнопку ПУСК/ПАУЗА.

Уход за насосом

Стиральная машина оснащена самочистящимся насосом, не нуждающимся в техническом обслуживании. Тем не менее мелкие предметы (монеты, пуговицы) могут упасть за кожух, предохраняющий насос, расположенный в его нижней части

! Проверьте, чтобы цикл стирки завершился, и выньте

штепсельную вилку из сетевой розетки.

Для доступа к кожуху:

1. снимите переднюю панель стиральной машины, нажав в центре, затем потяните ее вниз за края и снимите ее (см.

схему).

2. отвинтите крышку, повернув ее против часовой стрелки (см. схему): небольшая утечка воды является нормальным явлением;

Уход за распределителем моющих средств

Чтобы вынуть дозатор, нажмите на язычок (1) и вытащите дозатор (2)

(см. рисунок).

Промойте ячейку под струей воды. Эта операция должна выполняться регулярно.

Уход за люком и барабаном

• После использования стиральной машины

всегда следует оставлять люк полуоткрытым во избежание образования неприятных запахов в барабане.

3. тщательно прочистите внутри кожуха;

4. завинтите крышку на место;

5. установите на место переднюю панель, проверив перед ее прикреплением к машине, чтобы крюки вошли в соответствующие петли.

Проверка водопроводного шланга

Проверяйте шланг подачи воды не реже одного раза в год. При обнаружении трещин или разрывов шланга замените его: в процессе стирки сильное давление воды в водопроводе может привести к внезапному отсоединению шланга.

! Никогда не пользуйтесь б/у шлангами.

Page 5

Предосторожности и рекомендации

! Стиральная машина спроектирована и изготовлена

в соответствии с международными нормативами по безопасности. Необходимо внимательно прочитать настоящие предупреждения, составленные в целях вашей безопасности.

Общие требования к безопасности

• После использования машины обязательно

отключайте ее от сети переменного тока и закрывайте водопроводный кран.

• Не разрешайте пользоваться машиной лицам (включая детей) с ограниченными физическими, сенсорными, умственными способностями и не обладающих достаточными знаниями и опытом, если только они не пользуются машиной под наблюдением и после инструктажа со стороны лиц, ответственных за их безопасность.Не разрешайте детям играть с машиной.

• Стиральной машиной должны пользоваться только взрослые лица, соблюдающие инструкции, приведенные в данном техническом руководстве.

• Не прикасайтесь к изделию влажными руками, босиком или во влажной одежде.

• Не тяните за сетевой кабель для отсоединения изделия из электро розетки, возьмитесь за вилку рукой.

• Не открывайте распределитель порошка в процессе стирки.

• Избегайте контактов со сливаемой водой, так как она может быть очень горячей.

• Категорически запрещается открывать люк силой: это может привести к повреждению защитного механизма, предохраняющего от случайного открытия машины.

• В случае неисправности категорически запрещается открывать внутренние механизмы изделия с целью их самостоятельного ремонта.

• Избегайте контактов детей с работающей стиральной машиной.

• В процессе стирки люк стиральной машины может нагреться.

• При необходимости переместить стиральную машину следует выполнять эту операцию вдвоем или втроем с предельной осторожностью. Никогда не перемещайте машину в одиночку, так как машина очень тяжелая.

• Перед загрузкой в стиральную машину белья проверьте, чтобы барабан был пуст.

• Стиральная машина не предназначена для использования лицами (включая детей) с пониженными физическими, чувственными или умственными способностями или при отсутствии у них жизненного опыта или знаний, если они не находятся под контролем или не проинструктированы об использовании прибора лицом, ответственным за их безопасность. Дети должны находиться под контролем для недопущения игры со стиральной машиной.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной. В случае чрезмерной разбалансировки машина выполнит распределение белья вместо отжима. Для оптимизации распределения белья и его правильной балансировки рекомендуется перемешать мелкое белье с крупным.

Утилизация

• Уничтожение упаковочных материалов: соблюдайте местные нормативы с целью повторного использования упаковочных материалов.

• Согласно Европейской Директиве 2012/19/EU касательно утилизации электронных и электрических электроприборов электроприборы не должны выбрасываться вместе с обычным городским мусором. Выведенные из строя приборы должны собираться отдельно для оптимизации их утилизации и рекуперации составляющих их материалов, а также для безопасности окружающей среды и здоровья. Символ зачеркнутая мусорная корзинка, имеющийся на всех приборах, служит напоминанием об их отдельной утилизации.

За более подробной информацией о правильной

утилизации бытовых электроприборов пользователи могут обратиться в специальную государственную организацию или в магазин.

CIS

Page 6

Описание стиральной машины и порядка запуска программы

CIS

Панель управления

Кнопка ВКЛ/ВЫКЛ

Распределитель моющих средств

Кнопка

PUSH & WASH

Распределитель моющих средств: для загрузки стиральных веществ и добавок (см. «Моющие средства и типы белья»).

Кнопка ВКЛ/ВЫКЛ: служит для включения и выключения стиральной машины.

Кнопка PUSH & WASH: (см. “Стиральные вещества и типы белья”).

Рукоятка выбора ПРОГРАММ: служит для выбора программ. В процессе выполнения программы рукоятка не вращается.

Кнопки с индикаторами дополнительных ФУНКЦИЙ: служат для выбора имеющихся дополнительных функций. Индикатор, соответствующий выбранной функции, останется включенным.

Кнопка ТЕМПЕРАТУРЫ: служит для настройки температуры или для стирки в холодной воде (см. «Персонализированные настройки»).

Кнопка ОТЖИМА: служит для выбора скорости отжима или для его исключения (см «Персонализированные настройки»).

Кнопка ОТЛОЖЕННЫЙ ЗАПУСК: Задерживает запуск машины вплоть до 9 часов. Нажмите кнопку несколько раз вплоть до включения индикатора, соответствующего нужному значению задержки. При четвертом нажатии кнопки эта функция отключается. ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/ ПАУЗА, можно изменить значение задержки только в сторону уменьшения вплоть до запуска выбранной программы.

! Эта функция совместима с любой программой.

Рукоятка выбора

ПРОГРАММ

Кнопка с

индикатором

ПУСК/ПАУЗА

ТЕМПЕРАТУРЫ

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА: показывают последовательность выполнением программы стирки. Включенный индикатор соответствует текущей фазе.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно ли открыть люк (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для запуска или для временного прерывания программы. ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКA погас, можно открыть люк (ожидайте приблиз. 3 минуты). Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и подождите, пока машина вновь включится.

Индикаторы ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА

Индикатор

БЛОКИРОВКИ ЛЮКA

Кнопка

ОТЛОЖЕННЫЙ ЗАПУСК

Кнопка

ОТЖИМА

Кнопки с индикат ор ам и дополнительных

ФУНКЦИЙ

Page 7

Индикаторы

Индикаторы сообщают пользователю важные сведения. Значение индикаторов:

Таймер отсрочки

Если была включена функция “Таймер отсрочки” (см. «Персонализированные настройки»), после запуска программы начнет мигать индикатор, соответствующий заданному времени задержки:

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы будут загораться один за другим, показывая последовательность выполнения программы:

Cтирка

Полоскание

Отжим

Слив

CIS

По мере отсчета времени будет показываться остающееся время вместе с миганием соответствующего индикатора.

По истечении выделенной задержки активизируется заданная программа.

Конец цикла

Кнопки дополнительных функций и соответствующие индикаторы

При выборе функции загорается соответствующая кнопка. Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена. Если выбранная дополнительная функция несовместима с другой, ранее заданной дополнительной функцией, замигает соответствующий индикатор и трижды прозвучит звуковой сигнал, в результате будет активирована функция, заданная последним нажатием, её индикатор загорится на дисплее.

Индикатор блокировки люка:

Включенный индикатор означает, что люк заблокирован во избежание его случайного открытия. Для того чтобы открыть его, необходимо дождаться, когда индикатор погаснет (ожидайте приблиз. 3 минуты). Если требуется открыть люк после пуска цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк.

END

Порядок запуска программы

Быстрое программирование

1. ЗАГРУЗКА БЕЛЬЯ. Откройте люк машины.

Загрузите в барабан белье, не превышая максимальный допустимый вес, указанный в таблице программ на следующей странице.

2. ДОЗИРОВКА СТИРАЛЬНОГО ВЕЩЕСТВА

Выньте дозатор и поместите стиральное вещество в специальные ячейки, как описано в разделе “Стиральные вещества и типы белья”.

3. ЗАКРОЙТЕ ЛЮК.

4. Нaжмите кнопку “PUSH & WASH” для запуска

программы стирки.

Традиционное программирование

1. Включите машину при помощи кнопки ВКЛ./ВЫКЛ.

Все индикаторы загорятся на несколько секунд, затем останутся включенными индикаторы настроек выбранной программы, и будет мигать индикатор ПУСК/ПАУЗА.

2. Загрузите белье в барабан и закройте люк.

3. Задайте рукояткой ПРОГРАММА нужную

программу.

4. Задайте температуру стирки (см.

«Персонализированные настройки»).

5. Задайте скорость отжима (см.

«Персонализированные настройки»).

6. Поместите моющие средства и добавки (см.

«Стиральные вещества и типы белья»).

7. Включите нужные дополнительные функции.

8. Запустите программу при помощи кнопки ПУСК/

ПАУЗА, соответствующий индикатор загорится синим цветом. Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ ПАУЗА и выберите новый цикл.

9. По завершении программы загорится индикатор

. Люк можно открывать после выключения индикатора БЛОКИРОВКИ ЛЮКА (ожидайте приблиз. 3 минуты). Выньте белье и оставьте люк полуоткрытым для сушки барабана. Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Page 8

Программы

CIS

Push & Wash

Данная функция позволяет начать цикл стирки даже при выключенной стиральной машине (но при ее подключении к электрической сети) без необходимости нажатия кнопки ВКЛ/ВЫКЛ, или после включения машины не нажимая никаких других кнопок и/или поворота ручки выбора программы (в случае, если первоначально была нажата другая кнопка, и/или был произведен поворот ручки выбора программы , функция Push & Wash будет деактивирована). Для активации цикла Push & Wash удерживайте нажатой кнопку Push & Wash в течение 2 секунд. Включившийся световой индикатор будет означать, что цикл запущен. Цикл стирки идеально подходит для тканей из хлопка и синтетики, используется температура воды 30°С, максимальная скорость отжима - 800 оборотов в минуту. Максимальная загрузка белья - 3 кг. (Продолжитть цикла 50’).

Как это работает?

1. Загрузите белье (из хлопка и/или синтетики) и закройте люк.

2. Поместите в дозаторы стиральное моющее средство и ополаскиватель.

3. Включите программу, путем удерживания в течение 2 секунд кнопки Push & Wash. Соответствующий индикатор загорится зеленым светом, люк будет заблокирован (на дисплее загорится символ, ЛЮК ЗАБЛОКИРОВАН). ПРИМЕЧАНИЕ: Запуск стирки при помощи кнопки Push & Wash активирует автоматический цикл, рекомендуемый для тканей из хлопка и синтетики, параметры которого не могут быть изменены. Эта программа не позволяет добавлять дополнительные функции. Если требуется открыть люк после запуска автоматического цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор ЛЮК ЗАБЛОКИРОВАН, можно открыть люк. Для возобновления программы с момента, в который она была прервана, вновь нажмите кнопку ПУСК/ПАУЗА.

4. По завершении программы загорится индикатор END.

Таблица программ

Стиркa вещества и

Описание программы

Программы

Специальные

Спорт 30° 600

Темные ткани 30° 800

Удаление запахов (Хлопок) 60° 1000

Удаление запахов (Ñиíтетика)

Деликатная стирка 30° 0

Шерсть: шерсть, кашемир и т.д. 40° 800

Пуx / Перо 30° 1000 Стандартные

Белый хлопок с ама÷иванием 90°:    

Хлопок 60°C (1):

Хлопок 40°C (2):

Ñиíтетика: сильнозагрязн¸нное прочно окрашенное цветное бель¸.

Цветные ткани 40° 1000 Ýкo и Быстрая стирка

Ýкo Хлопок 20°C:

Освежить 20 мин, 20° 20° 800

Хлопок 60 мин, 60° 60° 1000 Дополнительные

Полоскание / Отбеливание

Отжим

Слив - 1000

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 8 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 9 с температурой 40°C.

очень грязное белое и прочное цветное белье.

очень грязное белое и деликатное цветное белье.

Макс. темп.

(°C)

40° 1000

90° 1000 60°

(Max. 90°)

40° 1000 60° 800

20° 1000

- 1000

Макс.

скорость

(оборотов

в минуту)

1000

добавки

Стирка

Предва-

  

- -

- - - -

Ополаски-

рит е л ь н а я

             

 

   

 

     

 

ватель

Отбели-

Макс.

вание

3 55’ 4 80’ 3 125’ 3 110’

1 80’ 1,5 85’ 1,5 110’

7 200’

7 190’

7 175’ 3,5 110’

7 125’

7 190’ 1,5 20’

7 60’

7 50’

7 25’

загрузка

(кг)

Продо-

лжитть цикла

Page 9

Персонализированные настройки

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ). Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ). Машина автоматически не допускает выбор температуры, превышающей максимальное значение, предусмотренное для каждой программы. ! Исключение: при выборе программы 8 температура может быть увеличена до 90°.

Выбор скорости отжима

Выбор скорости отжима выбранной программы производится при помощи регулятора скорости ОТЖИМ. Для разных программ предусматривается разная максимальная скорость отжима:

Программы Максимальная скорость отжима

Хлопок 1000 оборотов в минуту Синтетические ткани 800 оборотов в минуту Шерсть 800 оборотов в минуту Шелк без отжима

Скорость отжима может быть уменьшена, или же отжим может быть совсем исключен, повернув регулятор в положение . Машина автоматически не допускает выбор скорости отжима, превышающей максимальную скорость, предусмотренную для каждой прораммы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена. Примечание: Частое мигание индикатора означает, что данная функция не может быть выбрана для заданной программы.

CIS

Пятна

Данная функция позволяет выбрать оптимальный цикл стирки для удаления пятен, учитывая характер загрязнения. Могут быть выбраны следующие типы загрязнения:

- Еда, для удаления пятен от пищевых продуктов и напитков.

- Работа, для удаления пятен жира, чернил, помады, тонального крема, загрязнения воротничковой зоны.

- Улица, для удаления пятен от грунта и травы. ! Продолжительность цикла стирки будет варьироваться в зависимости от выбранного типа загрязнения. ! Эта функция несовместима с программами 1-2-3-4-5-6-7-11-12-13-14- - .

Экстренное завершение стирки

При необходимости, эта кнопка позволяет завершить текущую программу стирки всего за 20 минут, благодаря переходу к короткому ополаскиванию, а затем отжиму при 800 оборотах или меньше, если скорость отжима была сокращена вручную в момент настройки программы стирки. В этом случае качество стирки и ополаскивания будет ниже, по сравнению с нормальным окончанием программы. После нажатия этой кнопки загорается соответствующий индикатор и индикатор ополаскивания. Если температура выполняемой в это время программы выше или равна 40°С и/или кнопка нажимается на начальном этапе стирки, продолжительность функции “ Экстренное завершение стирки”, может увеличиваться для правильного растворения стирального моющего средства и во избежание повреждения тканей. В этом случае мигает индикатор ополаскпивания и горит индикатор стирки до тех пор, пока не будут выполнены условия для активации фазы полоскания. Если в момент нажатия данной функции до конца программы осталось менее 20 минут, данная функция не активна. ! Эта функция несовместима с программами 2-4-5-6-13-14- - .

Легкая глажка

При выборе этой функции циклы стирки и отжима изменяются таким образом, чтобы сократить сминаемость белья. По завершении цикла машина производит медленное вращение барабана. Индикатор функции “Легкая глажка” и индикатор ПУСК/ПАУЗА мигают  END   . Для завершения цикла нажмите кнопку ПУСК/ПАУЗА или кнопку “Легкая глажка”. ! Не может быть активирована в программах 1-3-5-13-14- - .

Дополнительное полоскание

При выборе этой функции повышается эффективность ополаскивания, обеспечивая максимальное удаление стирального вещества. Эта функция особенно удобна для людей с кожей, чувствительной к стиральным веществам. ! Не может быть активирована в программах 2-4-13-14- .

Page 10

Моющие средства и

типы белья

CIS

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки стирального вещества: избыток стирального вещества не гарантирует более эффективную стирку, напротив, способствует образованию налетов внутри стиральной машины и загрязнению окружающей среды. ! Не используйте стиральные вещества для ручной стирки, так как они образуют слишком много пены.

Выньте ячейку и поместите в нее стиральное вещество или добавку в следующем порядке.

Ячейка 1: Стиральное вещество для предварительной стирки (порошок)

Перед засыпкой стирального порошка необходимо проверить, чтобы не был

установлен дополнительный дозатор 4.

Ячейка 2: Стиральное вещество для стирки (порошок или жидкий)

В случае использования жидкого стирального вещества рекомендуется использовать прилагающийся дозатор А для правильной дозировки. Для использования стирального порошка вставьте дозатор в нишу В.

Ячейка 3: Добавки (ополаскиватель и т.д.)

Уровень ополаскивателя не должен превышать отметку “max”, указанную в центре дозатора.

дополнительный дозатор 4: Отбеливатель

Отбеливание

Вставьте прилагающийся дополнительный дозатор 4 в ячейку 1. Не заливайте отбеливатель в дозатор выше отметки «max», указанной в центре дозатора. Если вы хотите произвести отбеливание, поместите отбеливатель в дополнительную ячейку 4 и выберите программу . ! Традиционный отбеливатель нужно использовать для белого белья из прочной ткани, для цветного, синтетического белья и изделий из шерсти необходимо использовать деликатный отбеливатель.

Подготовка белья

• Разделите белье по следующим признакам:

- тип ткани / обозначения на этикетке

- цвету: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте пуговицы.

• Не превышайте значения, указанные в «Таблице про- грамм», указывающие вес сухого белья.

Сколько весит белье?

1 простыня 400-500 гр. 1 наволочка 150-200 гр. 1 скатерть 400-500 гр. 1 халат 900-1200 гр. 1 полотенце 150-250 гр.

Изделия, требующие деликатной стирки

Спорт (программа 1) предназначена для стирки

слабо загрязненной спортивной одежды (спортивные костюмы, носки и др.); для достижения оптимальных результатов рекомендуем не превышать максимальный размер загрузки, указанный в “Tаблице программ”. Рекомендуем использовать жидкие моющие средства в количестве, соответствующем половине загрузки. Темные ткани: используйте программу 2 для стирки темного белья. Программа рассчитана на сохранения цвета белья после стирок. Для оптимизации результатов рекомендуется использовать жидкое стиральное вещество преимущественно для темного белья.

Удаление запахов: используйте программу 3 для

стирки белья с неприятными запахами (например, запахом от сигарет, пота, жареной еды). Программа предназначена для удаления неприятных запахов, сохраняя при этом волокна ткани. Для белья из синтетических или смешанных тканей рекомендуется стирка при 40° для прочного белья из хлопка при 60°. Деликатная стирка: используйте программу 4 для стирки самого деликатного белья. Перед началом стирки рекомендуется вывернуть вещи наизнанку. Для оптимизации результатов рекомендуется использовать жидкое стиральное средство для деликатного белья. Для стирки белья из шелка и занавесок выберите цикл 4 и включите функцию (В этом случае можно активировать также функцию «Дополнительное ополаскивание»); машина завершит цикл без отжима, индикатор мигает. Для слива воды и выгрузки белья необходимо нажать кнопку ПУСК/ПАУЗА или опции . Шерсть: Цикл стирки “Шерсть» данной стиральной машины прошел тестирование и был утвержден Компанией Woolmark Company для стирки изделий, в состав которых входит шерсть, классифицированных как «для ручной стирки» с тем, чтобы cтирка выполнялась в соответствии с инструкциями на этикетке вещи и инструкциями, прилагаемым изготовителем данной стиральной машины. (M1253)

Пух / Перо: для стирки пуховиков, содержащих утиный пух, такие как одинарные пуховые одеяла (весом не более 1,5 кг), подушки, куртки используйте специальную программу 6. Рекомендуется загрузить пуховики в барабан машины, сложив края внутрь (см. схему) и не превышать ¾ объема барабана. Для оптимальной стирки рекомендуется использовать жидкое стиральное вещество, заливаемое в дозатор стиральных веществ.

Цветные ткани: используйте программа 11 для стирки светлого белья. Программа рассчитана на сохранения цвета цветного белья после стирок. Ýкo Хлопок 20° (программа 12) идеально подходит для стирки х/б белья со средним загрязнением. Отличные результаты получаются также при стирке в холодной воде, сравнимые со стиркой при 40°, обеспечиваются механическим действием с разной скоростью с повторяющимися частыми пиками. Освежить 20 мин, 20° (программа 13) цикл идеально

подходит для освежения слегка грязного белья за несколько минут.Цикл длится всего 20 минут, что позволяет сэкономить время и электроэнергию. Допускается стирка смешанного белья из различных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг.

Хлопок 60 мин, 60° (программа 14) Цикл “Хлопок 60 мин, 60°” предназначен для стирки при температуре 60°С прочного хлопчатобумажного белья со средним загрязнением. Обеспечивает хороший результат стирки. Для синтетического и смешанного белья рекомендуется стирка при температуре 40°С.

Page 11

Поиск неисправностей и методы их устранения

Если ваша стиральная машина не работает. Прежде чем обратиться в Авторизованный сервисный центр (см. Сервисное обслуживание), проверьте, можно ли устранить неисправность, следуя рекомендациям, приведенным в следующем перечне.

Неисправности:

Стиральная машина не включается.

Цикл стирки не запускается.

Стиральная машина не заливает воду (часто мигает индикатор первой фазы стирки).

Машина непрерывно заливает и сливает воду.

Стиральная машина не сливает воду и не отжимает белье.

Стиральная машина сильно вибрирует в процессе отжима.

Утечки воды из стиральной машины.

Индикаторы дополнительных функций и индикатор «ПУСК/ПАУЗА» мигают, и один из индикаторов «текущая фаза» и индикатор «БЛОКИРОВКИ ЛЮКA» горят, не мигая.

В процессе стирки образуется слишком обильная пена.

Возможные причины / Методы устранения:

• Штепсельная вилка не соединена с электро розеткой или отходит и не обеспечивает контакта.

• В доме отключено электричество.

• Люк машины закрыт неплотно.

• Не была нажата кнопка ВКЛ/ВЫКЛ.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Перекрыт водопроводный кран.

• Была запрограммирована задержка запуска цикла.

• Водопроводный шланг не подсоединен к крану.

• Шланг согнут.

• Перекрыт водопроводный кран.

• В доме нет воды.

• Недостаточное водопроводное давление.

• Не была нажата кнопка ПУСК/ПАУЗА.

• Сливной шланг не находится на высоте 65 – 100 см. от пола (см. «Установка»).

• Конец сливного шланга погружен в воду (см. «Установка»).

• Настенное сливное отверстие не оснащено вантузом для выпуска воздуха.

Если после вышеперечисленных проверок неисправность не будет устранена, следует перекрыть водопроводный кран, выключить стиральную машину и обратиться в Центр Сервисного Обслуживания. Если ваша квартира находится на последних этажах здания, могут наблюдаться явления сифона, поэтому стиральная машина производит непрерывный залив и слив воды. Для устранения этой аномалии в продаже имеются специальные клапаны против явления сифона.

• Выбранная программа не предусматривает слив воды: для некоторых программ необходимо включить слив вручную.

• Включена дополнительная функция : для завершения программы нажмите кнопку ПУСК/ПАУЗА (“Персонализированные настройки”).

• Сливной шланг согнут (см. «Установка»).

• Засорен сливной трубопровод.

• В момент установки стиральной машины барабан был разблокирован неправильно (см. «Установка»).

• Стиральная машина установлена неровно (см. «Установка»).

• Машина зажата между стены и мебелью (см. «Установка»).

• Плохо прикручен водопроводный шланг (см. «Установка»).

• Засорен распределитель моющего средства (порядок его чистки см. в параграфе «Техническое обслуживание и уход»).

• Сливной шланг плохо закреплен (см. «Установка»).

• Выключите машину и выньте штепсельную вилку из сетевой розетки, подождите 1 минуту и вновь включите машину.

Если неисправность не устраняется, обратитесь в Сервисную Службу.

• Моющее средство непригодно для стирки в стиральной машине (на упаковке должно быть указано «для стирки в стиральной машине», «для ручной и машинной стирки» или подобное).

• В распределитель было помещено чрезмерное количество моющего средства.

CIS

Функция Push & Wash не включается.

Программа завершена значительно быстрее положенного.

• Если после включения стиральной машины была нажата кнопка,

отличная от Push & Wash, выключите ее и нажмите кнопку Push & Wash.

• Была активирована функция “Экстренное завершение стирки”.

Page 12

Сервисное обслуживание

CIS

Перед тем как обратиться в Службу Сервиса:

• Проверьте, нельзя ли устранить неисправность самостоятельно (см. «Неисправности и методы их устранения»);

• Вновь запустите программу для проверки исправности машины;

• В протвном случае обратиться в Авторизованный Сервисный Центр по телефонам, указанным в гарантийном таллоне.

! Никогда не обращайтесь к неавторизованным сервисным центрам.

При обращении в Сервисную Службу необходимо сообщить:

• тип неисправности;

• модель изделия (Мод.);

• номер тех. паспорта (серийный №).

Серийный номер и модель указаны на паспортной табличке, расположенной на задней панели и спереди люка стиральной машины.

Page 13

Пайдалану нұсқаулығы

КІР ЖУҒЫШ МАШИНА

Қазақша

NSL 705

Мазмұны

Орнату, 14-15

Қаптамадан алу және түзулеу Ток пен суды қосу Бірінші жуу циклы Техникалық деректері

Күтім көрсету және техникалық қызмет көрсету, 16

Су мен токты өшіру Кір жуғыш машинаны тазалау Жуғыш зат тартпасын тазалау Құрылғының есігі мен барабанына күтім көрсету Сорғыны тазалау Судың кіріс түтігін тексеру

Сақтандырулар мен кеңестер, 17

Жалпы қауіпсіздік Жүкті теңестіру жүйесі Қоқысқа тастау

Кір жуғыш машина сипаттамасы және жуу циклын бастау, 18-19

Басқару тақтасы Индикатор шамдары Жуу циклын бастау

Жуу циклдары, 20

Push & Wash Жуу циклдарының кестесі

Жекешелендіру, 21

Температураны орнату Сығу жылдамдығын орнату Функциялар

Жуғыш заттар мен кірлер, 22

Жуғыш зат тартпасы Ағартқыш Кірлерді дайындау Арнайы күтімді қажет ететін киімдер

Ақаулықтарды жою, 23

Қызмет көрсету, 24

Page 14

Орнату

! Бұл нұсқаулықты кейін қарау үшін жоғалып

қалмайтындай бір жерге сақтап қою керек. Кір жуғыш машина сатылса, тасымалданса немесе көшірілсе, нұсқаулық құрылғымен бірге болатынын қамтамасыз етіңіз, солайша жаңа иесі оның жұмысы мен мүмкіндіктерімен танысады.

! Осы нұсқаулықты мұқият оқып шығыңыз: оның

ішінде құрылғыны қауіпсіз орнату және қолдану туралы маңызды ақпараттар қамтылған.

Қаптамадан алу және түзулеу

Қаптамадан алу

1. Кір жуғыш машинаны қаптамасынан алыңыз.

2. Тасымалдау барысында кір жуғыш машина

зақымдалмағанын тексеріңіз. Ол зақымдалған болса, сатушыға хабарласыңыз және орнату үдерісін тоқтатыңыз.

3. Құрылғының артқы жағында орналасқан 4 қорғаныш бұрандасын (тасымалдау кезінде қолданылады) және тиісті төсемі бар резеңке тығырықты алып тастаңыз (суретті қараңыз).

Құрылғы дұрыс түзулеу оған тұрақтылық береді, дірілдеу мен шамадан тыс шуылдың болмауына көмектеседі және жұмыс істеген кезде қозғалуына жол бермейді. Құрылғы кілемге немесе кілемшеге қойылса, аяқтарын оның астында вентиляция үшін жеткілікті орын болатындай реттеу керек.

Ток пен суды қосу

Судың кіріс түтігін жалғау

1. А фитингін кіріс түтігінің шетіне салып, түтікті суық су шүмегіне 3/4 газдық бұранда қосылымын пайдалана отырып бұрап жалғаңыз (суретті қараңыз). Жалғамас бұрын су тап-таза болғанша, оны ағызып алыңыз.

2. Кіріс түтігін кір жуғыш машинаның артқы жағының жоғарғы оң жағында орналасқан тиісті су кірісіне бұрап жалғаңыз (суретті қараңыз).

4. Тесіктерді бірге берілген пластикалық тығындармен

жабыңыз.

5. Барлық бөлшектерді сақтап қойыңыз: кір жуғыш

машинаны басқа жерге тасымалданатын болса, олар керек болады.

! Балалардың орама материалдармен ойнауына рұқсат

етпеңіз.

! Ораушы және жеке оның элементтерi азықпен

байланысу үшiн арналмаған.

Түзулеу

1. Кір жуғыш машинаны қабырғаға, жиһазға, шкафқа

немесе басқа кез келген затқа сүйемей, тегіс әрі қалыпты еденге орнатыңыз.

2. Еден түзу болмаса, алдыңғы аяқтарды қатайту немесе босату арқылы құрылғыны түзулеңіз (суретті қараңыз); құрылғының үстіңгі жағымен салыстырып өлшенген еңкею бұрышы 2°-тан аспауы керек.

3. Түтік бүктелмегеніне немесе майыстырылмағанына көз жеткізіңіз.

! Шүмектегі су қысымы Техникалық деректер

кестесінде көрсетілген мәндер ауқымында болуы тиіс

(келесі бетті қараңыз).

! Кіріс түтігінің ұзындығы жеткіліксіз болса,

мамандырылған дүкенге немесе куәландырылған маманға хабарласыңыз.

! Бұрын қолданылған түтіктерді пайдаланушы

болмаңыз.

! Құрылғымен бірге берілген түтіктерді қолданыңыз.

Page 15

Ағызу түтігін жалғау

65 - 100 cm

Ағызу түтігін майыстырмай, еденнен 65-100 см жоғары орналасқан ағызу құбырына немесе қабырғадағы канализация құбырына жалғаңыз;

немесе, оны ваннаға, шұңғылшаға немесе шылапшынға салып, берілген түтікті шүмекке бекітіңіз (суретті қараңыз). Түтіктің шеті су астында болмауы тиіс.

! Түтікті ұзартуға қарсымыз; бірақ басқа амалы

болмаса, ұзарту түтігінің диаметрі бастапқы түтіктің диаметрімен бірдей болуы және оның ұзындығы 150 см-ден аспауы керек.

Электр қосылымдары

Құрылғыны розеткаға қоспас бұрын, мына жағдайларға көз жеткізіңіз:

• розетка жерге тұйықталған және қолданыстағы

заңды ережелерге сәйкес келеді;

• розетка Техникалық деректер кестесінде

көрсетілген құрылғының ең жоғарғы қуатына төзімді

(жанындағы ақпаратты қараңыз);

• қуат көзінің кернеуі Техникалық деректер

кестесіндегі мәндер ауқымында (жанындағы ақпаратты қараңыз);

• розетка кір жуғыш машинаның айырына сәйкес келеді.

Олай болмаса, розетканы немесе айырды ауыстырыңыз.

! Жабық жер болса да, кір жуғыш машинаны сыртта

орнатпау қажет. Құрылғыны жаңбыр, боран және басқа да ауа-райы жағдайларында қалдыру аса қауіпті.

! Кір жуғыш машина орнатылғаннан кейін розеткаға

оңай қол жеткізу мүмкін болуы тиіс.

! Бірнеше розеткалар мен ұзартқыш сымдарын

пайдаланбаңыз.

! Сымды майыстыруға немесе оған қысым салуға

болмайды.

! Ток сымын тек өкілетті мамандар ауыстыруы тиіс.

Ескерту! Осы стандарттар сақталмаған жағдайда, компания жауапты болмайды.

Бірінші жуу циклы

Құрылғы орнатылғаннан кейін және оны алғаш рет пайдаланбас бұрын, "Өзін-өзі тазалау" жуу циклын қолдана отырып, жуғыш затпен кірлерді салмай-ақ, жуу циклын іске қосыңыз («Кір жуғыш машинаны

тазалау»).

Техникалық деректері

Үлгі NSL 705

ені 59,5 см

Өлшемдері

Сыйымдылығы 1 - 7 кг

Электр

қосылымдары

Су қосылымдары

Айналдыру

жылдамдығы

Қуатты есептеу

бағдарламалары

мына

стандартқа сәйкес:

EN 60456

биіктігі 85 см тереңдігі 43,5 см

құрылғыға бекітілген техникалық деректер тақтасын қараңыз

ең жоғары қысым 1 МПа (10 бар) ең төмен қысым 0,05 МПа (0,5 бар) барабан сыйымдылығы 48 литр

1000 айналым/мин мәніне дейін

8 бағдарламасы; температура 60°C; 7 кг жүкті қолдана отырып.

Бұл құрылғы төмендегі ЕО директиваларына сәйкес келеді:

- 2004/108/ЕС (Электр магниттік үйлесімділік)

- 2006/95/EC (Төмен кернеу)

- 2012/19/EU

Page 16

Күтім көрсету және техникалық

қызмет көрсету

Су мен токты өшіру

• Әрбір жуу циклынан кейін су шүмегін жауып отырыңыз. Бұл кір жуғыш машинаның ішіндегі гидравликалық жүйенің тозуын шектейді және су ағып кетудің алдын алуға көмектеседі.

• Кір жуғыш машинаны тазалаған кезде және техникалық қызмет көрсету жұмыстарын орындаған кезде оны токтан ажыратыңыз.

Кір жуғыш машинаны тазалау

• Құрылғының сыртқы жақтары мен резеңкеден

жасалған құрамдас бөліктерін жылы сабынды сумен суланған жұмсақ шүберекпен тазалауға болады. Еріткіштерді немесе абразивті заттарды қолданбаңыз.

• Кір жуғыш машинада ішкі бөлшектеріне арналған

«Өзін-өзі тазалау» бағдарламасы бар, оны барабанға ешбір зат салмай іске қосу керек. Бұл циклды оңтайландыру үшін кір жуғыш машинаны тазалау мақсатында жуғыш затты (қатты ластанған киімдер үшін берілген мөлшердің 10%) немесе арнайы қосымша заттарды пайдалануға болады. Тазалау бағдарламасын әр 40 жуу циклында бір рет іске қосқан абзал. Бағдарламаны бастау үшін A және B түймелерін бір уақытта басып 5 секунд ұстап тұрыңыз (Кестені қараңыз). Бағдарлама автоматты түрде қосылады және шамамен 70 минут орындалады. Циклды тоқтату үшін START/PAUSE түймесін басыңыз.

Құрылғының есігі мен барабанына күтім көрсету

• Жағымсыз иістер пайда болмауы үшін есікті әрқашан сәл ашып қою керек.

Сорғыны тазалау

Кір жуғыш машина ешбір техникалық қызмет көрсетуді қажет етпейтін, өзін-өзі тазалайтын сорғымен жабдықталған. Кейде кіші заттар (тиындар немесе түймелер сияқты) сорғының астындағы алдыңғы қорғау камерасына түсіп кетуі мүмкін.

! Жуу циклы аяқталғанына көз жеткізіңіз де,

құрылғыны розеткадан ағытыңыз. Алдыңғы камераға қол жеткізу үшін:

1. Қақпақ панелін алдымен ортасынан басу және одан кейін шығарып алынатындай оны екі жағынан ұстап төмен қарай тарту арқылы панельді шешіп алыңыз (суреттерді

қараңыз).

2. Қақпақты сағат тіліне қарсы бағытта бұру арқылы бұрап шығарып алыңыз (суретті қараңыз): кішкене су ағып кетуі мүмкін. Бұл қалыпты жағдай.

Жуғыш зат тартпасын тазалау

Тартпаны шығарып алу үшін тұтқаны басып (1), тартпаны сыртқа қарай тартыңыз (2) (суретті

қараңыз).

Оны су ағыны астында жуыңыз; бұл процедураны жиі қайталап тұру керек.

3. Ішін жақсылап тазалаңыз.

4. Қақпақты орнына бұраңыз.

5. Құрылғыға итеріп салмас бұрын, ілмектері орнына

мықтап отырғанына көз жеткізіп, панельді орнына қойыңыз.

Судың кіріс түтігін тексеру

Кіріс түтігін кем дегенде жылына бір рет тексеріңіз. Шатынаған болса, оны дереу ауыстыру керек: жуу циклдарының барысында су қысымы өте жоғары болады және шатынаған түтік жарылып кетуі әбден мүмкін.

! Бұрын қолданылған түтіктерді пайдаланушы

болмаңыз.

Page 17

Сақтандырулар мен кеңестер

! Бұл кір жуғыш машина халықаралық қауіпсіздік

ережелеріне сай өңделіп шығарылған. Төмендегі ақпарат қауіпсіздік ережелерін ескерту мақсатында берілген және оны мұқият оқып шығу қажет.

Жалпы қауіпсіздік

• Бұл құрылғы тек үйде пайдаланылуға арналған.

• Бұл құрылғы қауіпсіздіктеріне жауапты адам құрылғыны қолдану бойынша кеңес не нұсқау бермеген жағдайда, дене, сезіну немесе ой қабілеті төмен немесе тәжірибесі мен білімі жеткіліксіз адамдармен (оның ішінде балалармен) қолданылуға арналмаған. Балалар құрылғымен ойнамауы үшін оларды бақылау керек.

• Кір жуғыш машинаны тек осы нұсқаулықтағы нұсқауларға сәйкес түрде ересек адамдар ғана пайдалануы тиіс.

• Құрылғыны жалаң аяқ немесе қолыңыз немесе аяғыңыз ылғал болғанда ұстамаңыз.

• Құрылғыны розеткадан ағытқан кезде ток кабелінен ұстап тартпаңыз. Айырды ұстап тартыңыз.

• Құрылғы жұмыс істеп тұрған кезде жуғыш зат тартпасын ашпаңыз.

• Ағызылған суға тимеңіз, себебі оның температурасы өте жоғары болуы мүмкін.

• Есікті күштеп тартпаңыз. Әйтпесе, кездейсоқ ашудан қорғауға арналған қауіпсіздік құлпы механизмі зақымдалуы мүмкін.

• Құрылғы бұзылып қалса, ешбір жағдайда өз бетіңізбен жөндеу мақсатында ішкі бөліктерге тиюші болмаңыз.

• Әрқашанда балаларды құрылғыдан алыс ұстаңыз.

• Жуу циклы барысында есік қатты қызып кетуі мүмкін.

• Құрылғыны жылжыту керек болса, екі немесе үш адамнан тұратын топпен жұмыс істеңіз және де өте абай болыңыз. Мұны жалғыз өзіңіз орындаушы болмаңыз, себебі құрылғы өте ауыр.

• Кірлерді кір жуғыш машинаға салмас бұрын, барабан бос екеніне көз жеткізіңіз.

Қоқысқа тастау

• Орама материалдарын қоқысқа тастау: ораманың қайта пайдаланылуы мүмкін болатындай жергілікті ережелерді орындаңыз.

• Электр және электроникалық құралдардың қалдықтарына қатысты 2012/19/EU Еуропа заңнамасына сәйкес үй құрылғылары қалыпты сортталмаған қалалық қалдық ағымымен бірге жойылмауы тиіс. Қоршаған орта мен адам денсаулығына тиетін зиянның алдын ала отырып, ескі құрылғылар қайта пайдалануды және қайта өңдеуді оңтайландыру мақсатында бөлек жиналуы керек. Өнімдегі сызылған «доңғалақты қоқыс жәшік» сізге құрылғыны тастаған уақытта бөлек жиналуы туралы есіңізге салады.

Ескі құрылғыларды дұрыс тастау жөнінде ақпарат

алу үшін пайдаланушылар жергілікті өкілдеріне немесе сатушыларына хабарласулары керек.

Жүкті теңестіру жүйесі

Әрбір сығу циклынан бұрын, шамадан тыс дірілдеудің алдын алу және жүкті біркелкі түрде тарату үшін, барабан жуу кезіндегі айналу жылдамдығын сәл көбірек жылдамдықпен айналып тұрады. Егер бірнеше әрекеттен кейін жүк дұрыс теңестірілмесе, құрылғы төмендетілген сығу жылдамдығында айналдырады. Егер жүк тым теңестірілмеген болса, құрылғы сығу орнына тарату үдерісін орындайды. Жүктің таралуы мен теңестірілуін жақсарту үшін кіші және үлкен киімдерді аралас салуды ұсынамыз.

Page 18

Кір жуғыш машина сипаттамасы және жуу циклын бастау

Басқару тақтасы

ON/OFF

Жуғыш зат тартпасы

PUSH & WASH

түймесі

Жуғыш зат тартпасы: жуғыш заттар мен жуғыш қосындыларды енгізу үшін пайдаланылады («Жуғыш заттар мен кірлер» тарауын қараңыз»).

ON/OFF түймесі: кір жуғыш машинаны қосады және өшіреді.

PUSH & WASH түймесі: («Жуу циклдары мен опциялары»).

ЖУУ ЦИКЛЫ тұтқасы: жуу циклдарын бағдарламалайды.

Жуу циклы барысында тұтқа қозғалмайды.

Индикатор шамдары бар ФУНКЦИЯ түймелері: бар функцияларды таңдау үшін қолданылады. Таңдалған функцияға сәйкес келетін индикатор шамы жанып тұрады.

ТЕМПЕРАТУРА түймесі: температураны немесе суық жуу циклын орнатады («Жекешелендіру» тарауын қараңыз).

СЫҒУ түймесі: сығу жылдамдығын орнатады немесе сығу циклын толығымен алып тастайды («Жекешелендіру» тарауын қараңыз).

КЕШІКТІРІП БАСТАУ түймесі: жуу циклының басталуын 9 сағатқа дейін кешіктіреді. Қажетті кешіктіру уақытына сәйкес келетін индикатор шамы жанғанша түймені қайта-қайта басыңыз. Түйме төртінші рет басылғанда, опция өшіріледі. Ескертпе: START/PAUSE түймесі басылғаннан кейін, кешіктіру уақытын орнатылған бағдарлама қосылғанша азайту арқылы ғана өзгертуге болады. ! Бұл опция барлық бағдарламаларда қосылған.

түймесі

ЖУУ ЦИКЛЫ

START/PAUSE

индикатор шамы

тұтқасы

ЖУУ ЦИКЛЫНЫҢ ОРЫНДАЛУ БАРЫСЫ индикатор шамдары

Индикатор шамдары бар

ФУНКЦИЯ түймелері:

түймесі және

ТЕМПЕРАТУРА

ЖУУ ЦИКЛЫНЫҢ ОРЫНДАЛУ БАРЫСЫ

шам

дары: жуу циклының орындалуын бақылау үшін қолданылады. Жанған индикатор шамы қай кезең орындалып жатқанын білдіреді.

ЕСІК ҚҰЛЫПТАУЛЫ индикатор шамы: есікті ашуға болатынын не болмайтынын білдіреді (келесі бетті қараңыз).

Индикатор шамы бар START/PAUSE түймесі: жуу циклдарын бастайды немесе уақытша тоқтатып қояды. Ескертпе: Орындалып жатқан жуу циклын тоқтатып қою үшін осы түймені басыңыз; тиісті индикатор шамы қызғылт сары түспен жыпылықтайды, ал ағымдағы жуу циклының кезеңіне сәйкес келетін индикатор шамы қалыпты түрде жанып тұрады. Егер ЕСІК ҚҰЛЫПТАУЛЫ индикатор шамы өшсе, есікті ашуға болады (шамамен 3 минут күтіңіз). Жуу циклын тоқтатылған жерінен бастау үшін осы түймені тағы бір рет басыңыз.

Күту режимі

Осы кір жуғыш машина, жаңа қуатты үнемдеу ережелеріне сәйкес, ешбір әрекет байқалмаса, шамамен 30 минуттан кейін қосылатын автоматты күту жүйесімен жабдықталған. ҚОСУ-ӨШІРУ түймесін аз уақыт басып, құрылғының іске қосылуын күтіңіз.

түймесі

СЫҒУ

түймесі

ЕСІК ҚҰЛЫПТАУЛЫ

индикатор шамы

КЕШІКТІРІП БАСТАУ

түймесі

индикатор

Page 19

Индикатор шамдары

Индикатор шамдары маңызды ақпаратты береді. Олар мына жағдайларды білдіруі мүмкін:

Кешіктіріп бастау

КЕШІКТІРУ ТАЙМЕРІ функциясы қосылған болса («Жекешелендіру» тарауын қараңыз), жуу циклы басталғаннан кейін таңдалған кешіктіру мерзіміне сәйкес келетін индикатор шамы жыпылықтай бастайды:

Жуу циклы кезеңінің индикатор шамдары

Қажетті жуу циклы таңдалып, басталғаннан кейін, индикатор шамдары бірінен кейін бірі жанып, циклдың қай кезеңі орындалып жатқанын білдіреді.

Жуу

Шаю

Сығу

Ағызу

Уақыт өте, қалған кешіктіру уақыты көрсетіледі және тиісті индикатор шамы жыпылықтайды:

Таңдалған кешіктіру уақыты аяқталғанда орнатылған бағдарлама басталады.

Жуу циклын бастау

Жылдам бағдарламалау

1. КІРЛЕРДІ САЛЫҢЫЗ. Есікті ашыңыз. Келесі

беттегі бағдарламалар мен жуу циклдарының кестесінде көрсетілген ең көп жүк мәнінен асып кетпеуге назар аударып, кірлерді салыңыз.

2. ЖУҒЫШ ЗАТТЫ ӨЛШЕҢІЗ. Жуғыш зат тартпасын ашып, «Жуғыш заттар мен кірлер» тарауында айтылғанмен сәйкес жуғыш затты тиісті бөлікке салыңыз.

3. ЕСІКТІ ЖАБЫҢЫЗ.

4. Жуу бағдарламасын бастау үшін «PUSH & WASH»

түймесін басыңыз.

Әдеттегі бағдарламалау

1. ON/OFF түймесін басу арқылы кір жуғыш

машинаны қосыңыз. Барлық индикатор шамдары бірнеше секундқа жанады, одан кейін таңдалған бағдарлама параметрлеріне қатысты индикатор шамдары жанып тұрады, ал START/PAUSE индикатор шамы жыпылықтайды.

2. Кірлерді салып, есікті жабыңыз.

Жуу циклының соңы

Функция түймелері және оларға сәйкес келетін индикатор шамдары

Функция таңдалған кезде, оған сәйкес келетін индикатор шамы жанады. Таңдалған функция бағдарламаланған жуу циклымен үйлесімді болмаса, тиісті индикатор шамы жыпылықтайды және функция қосылмайды.

Таңдалған опция оған дейін таңдалған басқа опциямен үйлесімді болмаса, индикатор шамы жыпылықтап, сигнал беріледі (3 сигнал) және тек екінші опция қосылады; таңдалған опцияға сәйкес

келетін индикатор шамы жанады.

Есік құлыптаулы индикатор шамы

Индикатор шамы жанып тұрған кезде, ашылмауы үшін есік құлыптаулы болады; есікті ашпас бұрын индикатор шамының сөнгеніне көз жеткізіңіз (шамамен 3 минут күтіңіз). Жуу циклы барысында есікті ашу үшін, START/PAUSE түймесін басыңыз; ЕСІК ҚҰЛЫПТАУЛЫ индикатор шамы өшкен кезде есікті ашуға болады.

3. ЖУУ ЦИКЛЫ тұтқасын қажетті бағдарламаға орнатыңыз.

4. Жуу температурасын орнатыңыз («Жекешелендіру» тарауын қараңыз).

5. Сығу жылдамдығын орнатыңыз («Жекешелендіру» тарауын қараңыз).

6. Жуғыш заттар мен жуғыш қосындыларды өлшеңіз («Жуғыш заттар мен кірлер» тарауын қараңыз).

7. Қажетті функцияларды таңдаңыз.

8. Жуу циклын START/PAUSE түймесін басу арқылы

бастаңыз, сонда тиісті индикатор шамы қалыпты түрде көк түспен жанып тұрады. Орнатылған жуу циклын доғару үшін START/PAUSE түймесін басу арқылы құрылғыны тоқтатып қойыңыз да, жаңа циклды таңдаңыз.

9. Жуу циклының соңында END индикатор шамы жанады. ЕСІК ҚҰЛЫПТАУЛЫ индикатор шамы өшкен кезде есікті ашуға болады (шамамен 3 минут күтіңіз). Кірлерді шығарып, барабан толығымен кебуі үшін құрылғы есігін сәл ашық қалдырыңыз. ON/OFF түймесін басу арқылы кір жуғыш машинаны өшіріңіз.

END

Page 20

Жуу циклдары

Push & Wash

Бұл функция құрылғы өшіп тұрған кездің өзінде, алдымен ON/OFF түймесін баспай-ақ немесе құрылғыны қосқаннан кейін ешбір түймені немесе таңдау тетігін қоспай-ақ (әйтпесе, Басып жуу функциясы өшеді), жуу циклын бастауға мүмкіндік береді. Басып жуу циклын бастау үшін тиісті түймелерді басып, 2 секунд ұстап тұрыңыз. Индикатор шамының жанғаны циклдың басталғанын білдіреді. Бұл жуу циклы мақта немесе синтетикалық маталар үшін ең қолайлы, себебі ол 30° температурада және 800 айналым/минут жылдамдығында жуады. Максималды жүктеме – 3 кг. (Цикл мерзімі 50').

Ол қалай жұмыс істейді?

1. Кірлерді (мақта және/немесе синтетикалық киімдер) салып, есікті жабыңыз.

2. Жуғыш зат пен қосындыларды құйыңыз.

3. Басып жуу түймесін басып, 2 секунд ұстап тұру арқылы бағдарламаны іске қосыңыз. Тиісті индикатор шамы

жасыл түспен жанып, есік құлыпталады (ЕСІК ҚҰЛЫПТАУЛЫ таңбасы жанады). Ескертпе: Басып жуу түймесі көмегімен жуу циклы басталса, мақта мен синтетикалық маталарға ұсынылатын реттелмейтін, автоматты цикл қосылады. Бұл бағдарлама ешбір қосымша опцияны орнатуға мүмкіндік бермейді. Автоматты цикл орындалып жатқан кезде есікті ашу үшін START/PAUSE түймесін басыңыз; ЕСІК ҚҰЛЫПТАУЛЫ таңбасы өшсе, есікті ашуға болады. Жуу циклын тоқтатылған жерінен қайта бастау үшін START/PAUSE түймесін тағы бір рет басыңыз.

4. Бағдарлама аяқталғаннан кейін END индикатор шамы жанады.

Жуу циклдарының кестесі

Жуғыш заттар

Жуу циклының сипаттамасы

Жуу циклдары

Арнайы циклдар

Спорттық жеңіл 30° 600

Қою түстер 30° 800

Иіске қарсы (Мақта) 60° 1000

Иіске қарсы (Синететикa) 40° 1000

Нәзік киімдерді 30° 0

Жүн: жүн, кашемир және т.б. үшін. 40° 800

Мамық көрпелер: қаз мамығы бар киімдер үшін. 30° 1000 Cтандартты

Алдын ала жууы бар Мақта циклы 90°: өте қатты кірленген ақ киімдер. 90° 1000

Мақта 60° (1): өте лас ақ және қатты түрлі-түсті кір.

Мақта 40° (2): өте лас ақ және күтіммен жуылатын түрлі-түсті кір.

Синететикa: қатты кірлеген мықты боялған түрлі-түсті бұйым. 60° 800

Түрлі-түсті киімдер 40° 1000 Eco & Жылдам

Мақта 20°: өте лас ақ және күтіммен жуылатын түрлі-түсті кір. 20° 1000

Refresh 20’ 20° 800

Жылдам 60’ 60° 1000 Толық емес циклдар

Шаю/Ағартқыш Сығу + Ағызу

Дисплейде немесе осы кітапшада көрсетілген циклдың мерзімі тек шамамен берілген және ол стандартты жұмыс жағдайларына сәйкес есептеледі. Нақты мерзім су температурасы мен қысымы, қолданылған жуғыш зат мөлшері, салынған кірлердің мөлшері мен түрі, жүктің теңестірілуі және таңдалған кез келген опциялар сияқты ықпалдарға байланысты болады.

Барлық сынақ мекемелері үшін:

1) Жуу циклын EN 60456 стандартына сәйкес тексеріңіз: 8 жуу циклын 60°C температурасымен таңдаңыз.

2) М/м бұйымдарына арналған ұзақ программа:

9 жуу циклын 40°C температурасымен таңдаңыз

Ең жоғ.

темп.

(°C)

60°

(Max. 90°)

40° 1000

- 1000

Ең жоғ.

жылдамдық

(айн/мин)

1000

жуу

Алдынала

  

- -

- - - -

Мата

Негізгі жуу

             

 

   

 

     

 

кондиционері

Ағартқыш

Ең жоғ. жүк (кг)

3 55’ 4 80’ 3 125’ 3 110’

1 80’ 1,5 85’ 1,5 110’

7 200’

7 190’

7 175’ 3,5 110’

7 125’

7 190’ 1,5 20’

7 60’

7 50’

7 25’

Цикл

мерзімі

Page 21

Жекешелендіру

Температураны орнату

Жуу температурасын орнату үшін ТЕМПЕРАТУРА түймесін басыңыз (Жуу циклдарының кестесін қараңыз). Температураны азайтуға немесе тіпті суық жууды орнатуға болады . Кір жуғыш машина әрбір жуу циклы үшін орнатылған ең көп мәннен жоғары температураны таңдауға автоматты түрде кедергі жасайды.

! Қиыс жағдай:

8 бағдарламасы таңдалса, температураны 90°C-қа дейін көтеруге болады.

Сығу жылдамдығын орнату

Таңдалған жуу циклына сығу жылдамдығын орнату үшін СЫҒУ ЖЫЛДАМДЫҒЫ түймесін басыңыз. Әрбір жуу циклында қолдануға болатын ең жоғары сығу жылдамдықтары мынадай:

Жуу циклдары Ең жоғары сығу жылдамдығы

Мақта киімдер 1000 айн/мин Синтетика 800 айн/мин Жүн 800 айн/мин Жібек тек ағызу

таңбасын таңдау арқылы сығу жылдамдығын төмендетуге немесе толығымен алып тастауға болады. Кір жуғыш машина әрбір жуу циклы үшін орнатылған ең көп мәннен жоғары сығу жылдамдығын таңдауға автоматты түрде кедергі жасайды.

Функциялар

Осы кір жуғыш машинадағы әртүрлі жуу функциялары әрдайым қажетті нәтижелерге жетуге көмектеседі. Функцияларды іске қосу үшін:

1. Қажетті функцияға сәйкес келетін түймені басыңыз;

2. тиісті индикатор шамы жанғанда функция қосылады. Ескертпе: Индикатор шамы жылдам жыпылықтаса, демек осы нақты функцияны таңдалған жуу циклымен бірге

таңдау мүмкін емес.

Дақтарды кетіру

Бұл опция дақтарды кетіру мақсатында циклды оңтайлы түрде реттеу үшін кір түрін таңдауға мүмкіндік береді. Төмендегі кір түрлерін таңдауға болады:

- Тамақ, мысалы тамақ пен сусын дақтары үшін.

- Жұмыс, мысалы май мен сия дақтары үшін.

- Аула, мысалы лай мен шөп дақтары үшін. ! Жуу циклының ұзақтығы таңдалған кір түріне байланысты әр түрлі болады.

! Бұл функция 1-2-3-4-5-6-7-11-12-13-14- - программаларымен сәйкес келмейді.

Жылдам цикл соңы

Жуу бағдарламасы барысында және кейбір жағдайларда осы түйме басылса, жуу бағдарламасын, қажет болса тек 20’ кейін аяқтауға мүмкіндік береді, себебі жылдам шаю циклы, одан кейін ең көбі 800 айналым/минут немесе бағдарламаны реттеу кезеңінде қолмен азайтылған болса, одан аз жылдамдықпен сығу циклы орындалады. Мұндай жағдайда, жуу және шаю өнімділігі төмен болады. Түйме басылғаннан кейін шаю кезеңінің индикатор шамымен бірге тиісті индикатор шамы жанады. Таңдалған температура 40°-қа тең және/немесе бағдарламаның бастапқы кезеңінде түйме басылса, жуғыш зат жақсылап еруі және матаны зақымдамау үшін «Жылдам цикл соңы» опциясы ұзағырақ жұмыс істейді. Мұндай жағдайда, шаю кезеңінің индикатор шамы жыпылықтайды, ал жуу индикатор шамы қажетті іске қосу жағдайлары орындалғанша жанып тұрады. Жуу бағдарламасының 20 минуттан аз уақыты қалса, опция өшіріледі.

! Бұл функция 2-4-5-6-13-14- - программаларымен сәйкес келмейді.

Оңай үтіктеу

Бұл функцияны таңдау арқылы жуу және сығу циклдары тыртыстардың пайда болуын азайтатындай өзгертіледі. Циклдың аяғында кір жуғыш машинаның барабаны баяу айналады, ал ОҢАЙ ҮТІКТЕУ және START/PAUSE индикатор шамдары жыпылықтайды, ал END жарық диоды қалыпты түрде жанып тұрады. Циклды аяқтау үшін START/PAUSE түймесін немесе ОҢАЙ ҮТІКТЕУ. ! Бұл функция 1-3-5-13-14- - программаларымен сәйкес келмейді.

Қосымша шаю

Бұл опцияны таңдау арқылы шаюдың тиімділігі артады және жуғыш затты оңтайлы түрде шығару орындалады. Ол әсіресе сезімтал тері үшін пайдалы. ! Бұл функция 2-4-13-14- программаларымен сәйкес келмейді.

Page 22

Жуғыш заттар мен кірлер

Жуғыш зат тартпасы

Ойдағыдай жуу нәтижесіне қол жеткізу жуғыш заттың дұрыс мөлшеріне де байланысты болады: тым көп жуғыш зат қосылса, жуу міндетті түрде тиімдірек болмайды және шынында құрылғы ішінде қалдықтардың түзілуіне және қоршаған ортаны ластауға әкелуі мүмкін. ! Қолмен жууға арналған жуғыш заттарды қолданбаңыз;; олар тым көп көбік түзеді.

Жуғыш зат тартпасын ашып, жуғыш затты немесе жуғыш қосындыны төмендегідей салыңыз.

1-бөлік: Алдын-ала жууға арналған жуғыш зат (ұнтақ)

Жуғыш затты салмас бұрын, қосымша 4-бөлік алынғанына көз жеткізіңіз.

2-бөлік: Жуғыш зат (ұнтақ немесе сұйық)

Сұйық жуғыш зат пайдаланылса, дұрыс мөлшерлеу үшін ауыстырмалы пластикалық А өлшеу бөлігін қолданған жөн. Ұнтақ жуғыш зат пайдаланылса, бөлікті B ұясына қойыңыз.

3-бөлік: Қосындылар (кондиционерлер және т.б.)

Кондиционер орталық бөлімде көрсетілген «max» деңгейінен аспауы тиіс.

Қосымша 4-бөлік: Ағартқыш

Ағартқыш

Қосымша 4-бөлікті (берілген) 1-бөлікке салыңыз. Ағартқышты құйған кезде орталық бөлімде көрсетілген «max» деңгейінен асырмаңыз.Ағартқышты қосымша 4-бөлікке құйып, бағдарламаны орнату арқылы ағартуды орындаңыз. ! Әдеттегі ағартқышты төзімді ақ маталарға, ал нәзік ағартқышты түрлі түсті және синтетикалық маталарға, сондай-ақ жүнге қолдану керек.

Кірлерді дайындау

• Кірлерді мына жағдайларға байланысты бөліңіз:

- мата түрі/жапсырмадағы таңба

- түстер: түрлі-түсті киімдерді ақ киімдерден бөліңіз.

• Қалталарды босатып, түймелерді тексеріңіз.

• «Жуу циклдарының кестесі» атты кестедегі

мәндерден асырып жібермеңіз, онда кірлердің құрғақ кездегі салмағы берілген.

Кірлердің салмағы қандай?

1 ақжайма 400-500 г 1 жастыққап 150-200 г 1 асжаулық 400-500 г 1 монша халаты 900-1200 г 1 орамал 150-250 г

Арнайы күтімді қажет ететін киімдер

Спорттық жеңіл (бағдарламасы 1) аз ластанған

спорттық киімдерді (спорттық костюмдер, шолақ шалбарлар және т.б.) жууға арналған; ең жақсы нәтижеге қол жеткізу үшін «Жуу циклдарының кестесі» көрсетілген ең көп жүк мәнінен асып кетпеу жөн. Сұйық жуғыш затты жартылай жүктеуге қолайлы мөлшерде қолдануды ұсынамыз. Қою түстер: Қою түсті киімдерді жуу үшін 2 бағдарламасын қолданыңыз. Бағдарлама қою түстерді сақтау үшін арналған. Ең жақсы нәтижеге қол жеткізу

үшін сұйық жуғыш затты пайдаланған жөн, әсіресе қою түсті киімдерді жуған кезде. Иіске қарсы: 3 бағдарламасын иісі жағымсыз (мысалы, түтін, тер, қуырылған тағам) киімдерді жуу үшін қолданыңыз. Бағдарлама матаның талшықтарын сақтай отырып, жағымсыз иістерді кетіруге арналған. Синтетикалық маталарды немесе аралас кірлерді 40°та, ал төзімді түрлі-түсті маталарды 60°-та жуған жөн. Нәзік киімдерді: өте сезімтал киімдерді жуу үшін 4 бағдарламасын қолданыңыз. Жумас бұрын киімдердің ішін сыртқа қаратқан жөн. Ең жақсы нәтижеге қол жеткізу үшін нәзік киімдермен сұйық жуғыш затты пайдаланыңыз. Жібек заттар мен перделерді жуу үшін 4 тиісті циклды таңдап, опцияны іске қосыңыз (мұндай жағдайда «Қосымша

шаю» опциясын қосу да мүмкін болады); құрылғы циклды

аяқтаған кезде кірлер суға салынып тұрады және индикатор шамы жыпылықтайды. Кірлерді алу мақсатында суды ағызу үшін START/PAUSE түймесін немесе түймесін басыңыз. Жүн: Осы құрылғының «Жүн» жуу циклы киім жапсырмасындағы нұсқауларды және осы кір жуғыш машина өндірушісінің нұсқауларын орындау шартымен, The Woolmark Company тарапынан «қолмен жуу» деп белгіленген жүн киімдерін жууға тексеріліп, құпталған. (M1253)

Мамық көрпелер: Бір адамға арналған мамық көрпені (оның салмағы 1,5 кг-нан аспауы тиіс), жастықтарды немесе мамық курткалар сияқты қаз мамығы бар киімдерді жуу үшін арнайы 6 жуу циклын қолданыңыз. Мамық көрпелерді шеттерін ішке қайырып (суретті қараңыз) және барабанды 3/4 көлеміне ғана толтырып барабан ішіне салыңыз. Ең жақсы нәтижеге қол жеткізу үшін сұйық жуғыш қолданылып, жуғыш зат тартпасына құйылғаны абзал.

Түрлі-түсті киімдер: 11 циклын ашық түрлі-түсті киімдерді жуу үшін қолданыңыз. Бағдарлама ашық түстерді сақтау үшін арналған.

Мақта 20° (бағдарламасын

жүктемелеріне тамаша қолайлы. 40°-та жууға салыстыруға болатын төмен температураларда қол жеткізілетін тиімді өнімділік деңгейлері ауыспалы жылдамдықта қайталанбалы әрі жиі жоғары жүктемемен орындалатын механикалық әрекеттермен қамтамасыз етіледі. Refresh 20’ (бағдарламасын 13) циклы аз кірленген заттарды бірнеше минутта жаңартып, жуу үшін қолайлы. Оның мерзімі – 20 минут, сондықтан ол уақыт пен қуатты үнемдейді. Оны ең көбі 1,5 кг салып, әртүрлі маталарды (жүн мен жібек заттарынан басқа) бірге жуу үшін қолдануға болады. Жылдам 60’ (бағдарламасын 14) “Жылдам 60’” циклы орташа кірленген төзімді мақта заттарды 60°-та, бір сағат ішінде жақсылап жууға арналған. Синтетикалық немесе аралас киімдер үшін температураны 40°-қа дейін түсіргенді жөн санаймыз.

12)

: циклы қатты кірленген мақта

Page 23

Ақаулықтарды жою

Кір жуғыш машина жұмыс істемей қалуы мүмкін. Техникалық көмек көрсету орталығына хабарласпас бұрын («Көмек» тарауын қараңыз), төмендегі тізімді қолдана отырып ақаулықты оңай шешу мүмкін емес екендігіне көз жеткізіңіз.

Ақаулық:

Кір жуғыш машина қосылмайды.

Жуу циклы басталмайды.

Кір жуғыш машина су алмайды (жуу циклының бірінші кезеңінің индикатор шамы жылдам жыпылықтайды).

Кір жуғыш машина сумен толып, оны ағызып тұра береді.

Кір жуғыш машина суды ағызбайды не сықпайды.

Кір жуғыш машина сығу циклы барысында көп дірілдейді.

Кір жуғыш машинадан су ағады.

«Функциялар» индикатор шамдары мен «START/PAUSE» индикатор шамы жыпылықтайды, ал «орындалып жатқан кезең» индикатор шамдарының бірі мен «есік құлыптаулы» индикатор шамы қалыпты түрде жанып тұрады.

Тым көп көбік болады.

Басып жуу қосылмайды.

Бағдарлама күтілгеннен біршама азырақ жұмыс істейді.

Ықтимал себептері / шешімдері:

• Құрылғы розеткаға толығымен қосылмаған немесе түйіспейді.

• Үйде ток жоқ.

• Кір жуғыш машина есігі дұрыс жабылмаған.

• ON/OFF түймесі басылмаған.

• START/PAUSE түймесі басылмаған.

• Су шүмегі ашылмаған.

• Кешіктіріп бастау орнатылған.

• Судың кіріс түтігі шүмекке қосылмаған.

• Түтік майыстырылған.

• Су шүмегі ашылмаған.

• Үйде су жоқ.

• Қысым тым төмен.

• START/PAUSE түймесі басылмаған.

• Ағызу түтігі еденнен 65-100 см биіктікте орналастырылмаған («Орнату» тарауын қараңыз).

• Түтіктің бос шеті су астында («Орнату» тарауын қараңыз).

• Қабырғадағы канализация жүйесі сапун құбырымен жабдықталмаған.

Осы тексерулерден кейін де проблема шешілмесе, су шүмегін жауып, құрылғыны өшіріңіз де, Көмек беру қызметіне хабарласыңыз. Егер ғимараттың жоғарғы қабаттарының бірінде тұратын болсаңыз, суды ағызуға байланысты проблемалар болуы мүмкін, оның нәтижесінде кір жуғыш машина сумен толып, оны ағызып тұра беруі мүмкін. Дүкендерде арнайы ағызуға қарсы клапандар бар, олар бұл проблеманы шешуге көмектеседі.

• Жуу циклында ағызу жоқ: кейбір жуу циклдары ағызу кезеңінің қолмен басталуын қажет етеді.

• функциясы қосылған: Циклды аяқтау үшін START/PAUSE түймесін

басыңыз («Жекешелендіру»).

• Ағызу түтігі майысқан («Орнату» тарауын қараңыз).

• Ағызу түтігі бітелген.

• Орнату кезінде барабанның бұғаты дұрыс алынбаған («Орнату» тарауын қараңыз).

• Кір жуғыш машина түзу емес («Орнату» тарауын қараңыз).

• Кір жуғыш машина шкафтар мен қабырғалар арасына қойылған («Орнату» тарауын қараңыз).

• Судың кіріс түтігі дұрыс бұралып мықталмаған («Орнату» тарауын қараңыз).

• Жуғыш зат тартпасы бітелген (оны тазалау туралы нұсқауларды «Күтім көрсету және техникалық қызмет көрсету» тарауынан қараңыз).

• Ағызу түтігі дұрыс бекітілмеген («Орнату» тарауын қараңыз).

• Құрылғыны өшіріп, оны токтан ағытыңыз, одан кейін шамамен 1 минут күтіңіз де, оны қайтадан қосыңыз.

Проблема шешілмесе, Техникалық көмек көрсету қызметіне хабарласыңыз.

• Жуғыш зат кір жуғыш машинаға қолайлы емес (онда «кір жуғыш машиналарға арналған», «қолмен жууға және кір жуғыш машинаға арналған» немесе осыған ұқсас жазу болуы керек).

• Тым көп жуғыш зат қолданылған.

• Құрылғыны қосқаннан кейін PUSH & WASH басқа басқару тетігі

қосылған. Құрылғыны өшіріп, PUSH & WASH түймесін басыңыз.

• «Жылдам цикл соңы» опциясы қосылған.

Page 24

Қызмет көрсету

Техникалық қолдау орталығына хабарласпас бұрын:

• Ақаулықты өзіңіз шеше алатыныңызды тексеріңіз («Ақаулықтарды жою» тарауын қараңыз);

• Ақаулық шешілгенін тексеру үшін бағдарламаны қайтадан бастаңыз;

• Олай болмаса, кепілдік куәлігінде берілген телефон нөмірі бойынша өкілетті Техникалық көмек беру орталығына хабарласыңыз.

! Тек уәкілетті мамандардан көмек сұраңыз.

Келесі мәліметтерді оңай жерде ұстаңыз:

• ақаулықтың түрі;

• құрылғының моделі (Мод.);

• сериялық нөмірі (С/н).

Бұл ақпаратты кір жуғыш машинаның артқы жағына бекітілген және есікті ашу арқылы құрылғының алдынан көруге болатын техникалық деректер тақтасынан табуға болады.

Page 25

Iнструкцiя з використання

ПРАЛЬНА МАШИНА

Українська

NSL 705

Зміст

Встановлення, 26-27

Розпакування та вирівн‘ювання Підключення води й електроенергії Перший цикл прання Технiчнi данi

Догляд та очищення, 28

Відключення води й електричного живлення Очищення пральної машини Чищення касети для пральних засобів Догляд за люком та барабаном Чищення насосу Контроль труби подачі води

Заходи безпеки та поради, 29

Загальна безпека Система балансування завантаження Утилiзацiя

Опис пральної машини та запуску програм, 30-31

Панель керування Iндикаторнi лампи Як запустити програму

Програми, 32

Push & Wash Таблиця програм

Налаштування пiд власнi потреби, 33

Встановлення температури Встановлення центрифуги Опції

Пральнi засоби та білизна, 34

Касета для пральних засобiв Цикл вiдбiлювання Підготовка білизни Особливi речi

Несправності та засоби їх усунення, 35

Допомога, 36

Page 26

Встановлення

! Необхідно зберігати дану брошуру, щоб мати нагоду звернутися до неї у будь-який момент. У випадку продажу, передачі іншій особі або переїзду переконайтеся, що інструкція перебуває разом із пральною машиною й новий власник може ознайомитися з її принципами роботи й відповідними запобіжними заходами. ! Уважно вивчіть інструкцію: в ній міститься важлива інформація щодо встановлення, використання та безпеки.

Розпакування та вирівнювання

Розпакування

1. Розпакування пральної машини

2. Вдоскональтеся, що машина не зазнала

ушкоджень пiд час транспортування. Якщо вона має пошкодження, не виконуйте нiяких пiдключень та негайно зверніться до постачальника.

3. Видаліть 4 запобіжнi гвинти для транспортування та прокладку з відповідною розпірною деталлю, якi знаходяться позаду (див.

малюнок).

Підключення води й електроенергії

Пiд’єднання труби подачі води

1. Підключити живлячий трубопровід, прикрутивши його до крану холодної води за допомогою штуцеру з газовою різьбою 3/4 (див. малюнок). Перед пiдключенням спустiть воду, доки вона не стане прозорою.

2. Підключіть трубу подачі води до пральної машини, прикрутивши її до роз’єму для води, який знаходиться угорі праворуч на задньому боцi машини (див.

малюнок).

3. Зверніть увагу, щоб труба не мала згинів та утисків.

4. Закрийте отвори пластиковими заглушками з

комплекту постачання.

5. Збережіть усі деталі: якщо пральна машина має

перевозитися, їх потрібно встановити знову. ! Забороняйте дiтям гратися з упаковками.

Вирівнювання

1. Встановіть пральну машину на рiвній та твердій

підлозі, не притуляючи її до стін, меблів, тощо.

2. Якщо пiдлога не є iдеально горизонтальною, компенсуйте нерiвностi за допомогою переднiх нiжок (див. малюнок)

– розкручуючи чи закручуючи їх; кут

нахилу вiдносно робочої поверхнi не повинен перевищувати 2°.

Належне вирiвнювання надає стабільність машині та запобігає вібрації, шуму та пересуванню під час роботи. При встановленнi машини на килимовому покритті або килимi відрегулюйте ніжки таким чином, щоб залишити під пральною машиною достатній простір для вентиляції.

! Тиск води в крані має відповідати значенням у таблиці Технічних даних (див. сторінку поруч).

! Якщо довжини труби подачi води не вистачає, зверніться у спеціалізовану крамницю або до уповноваженого фахівця.

! Не використовуйте ніколи труби, що вже були у користуванні.

! Використовуйте труби з комплекту постачання до машини.

Page 27

65 - 100 cm

Підключення зливного шланга

Підключіть зливний

шланг, не згинаючи

його, до каналізаційного

каналу або до входу до

такого каналу на стіні, на

відстані від 65 до 100 см

від підлоги;

або покладіть його на край вмивальника або ванни, поєднавши направляючу, яка входить до комплекту постачання, до крану (див.малюнок). Не залишайте вільний кінець зливного шланга зануреним у воду.

! Використання подовжувача шланга не рекомендоване. В разi необхiдностi використання подовжувача шлангу, переконайтеся у тому, що він має той самий діаметр та його довжина не перевищує 150 см.

Електричні підключення

Перш нiж вставити вилку в електричну розетку, переконайтеся, що:

• розетка має заземлення у відповідності до

встановлених норм;

• розетка розрахована на максимальне навантаження

у межах потужності машини, зазначене у таблиці Технічних даних (див. малюнок поруч);

• напруга живлення перебуває у межах, зазначених у

таблиці Технічних даних (див. малюнок поруч);

• розетка підходить до вилки пральної машини. В

іншому випадку замініть розетку або вилку.

! Машину не можна встановлювати поза приміщенням, навіть в захищених мiсцях, тому що дуже небезпечно піддавати її впливу дощу і грози.

Увага! Компанія знімає з себе відповідальність за умови недотримання вказаних норм.

Перший цикл прання

Пiсля встановлення та перш нiж розпочати використання м ашини, виконайте цикл прання з миючим засобом але не завантажуючи бiлизну, встановивши програму «Самоочищення» (див.

“Очищення пральної машини”).

Технiчнi данi

Модель NSL 705

ширина 59,5 см

Розмiри

Кiлькiсть бiлизни

Електричні підключення

Водопровднi пiдключення

Швидкiсть центрифуги

Програми контролю згiдно з нормою EN 60456

висота 85 см глибина 43,5 см

вiд 1 до 7 кг

див. маркування на пральній машині

максимальний тиск 1 мПа (10 бар) мiнiмальний тиск 0,05 мПа (0,5 бар) об’єм баку – 48 лiтри

до 1000 обертiв на хвилину

програма 8; температура 60°C; виконується з завантаженням 7 кг.

! Коли машину вже встановлено, забезпечте вільний доступ до електричної розетки.

! Не використовуйте подовжувачі й трійники.

! Шнур живлення не повинен мати згинів або утисків.

! Проводити замiну шнуру живлення можуть тiльки

вповноваженi фахiвцi.

Цей прилад вiдповiдає таким європейським директивам:

- 2004/108/CE (Електромагнітна сумiснiсть)

- 2012/19/EU

- 2006/95/CE (Низька напруга)

Page 28

Догляд та очищення

Як відключити воду й електричне живлення

• Закривайте водопровідний кран після кожного

прання. У такий спосіб зменшується знос гідравлічної частини машини й усувається небезпека витоку.

• Виймайте штепсель з розетки під час

миття машини та під час робіт з технічного обслуговування.

Очищення пральної машини

• Зовнішня частина і гумові деталі можуть бути вимиті ганчiркою, змоченою у мильному розчину теплої води. Не використовуйте розчинники або абразивнi засоби.

• Пральна машина оснащена програмою «Самоочищення» внутрішніх частин, яку слід запускати без будь-яких речей всередині барабану. Пральний засіб (його кількість має складати 10% від рекомендованої для злегка забруднених речей) або спеціальні засоби для очищення пральної машини можна використовувати як допоміжні у программі прання. Рекомендується виконувати програму очищення через кожні 40 циклів прання. Для пуску програми слід одночасно натиснути на кнопки A і B впродовж 5 сек. (див. малюнок). Програма запускається автоматично і триває приблизно 70 хвилин. Для припинення циклу натиснiть на кнопку START/PAUSE.

Миття насосу

Пральну машину обладнано насосом з автоматичним очищенням, який не вимагає технічного обслуговування. Може трапитися так, що малі предмети (монети, ґудзики) потраплять до форкамери, що захищає насос, розташований у її нижній частині.

! Переконайтеся у тому, що цикл прання закінчено і витягніть вилку з розетки.

Щоб потрапити до форкамери:

1. знiмiть захисну панель з передньої частини машини шляхом натискання у центрi, потiм натиснiть униз з обох бокiв та витягнiть її

(див.малюнки).

2. відкрутіть кришку, обертаючи її проти годинникової стрілки (див. малюнок): виток незначної кiлькостi води є нормальним;

Очищення касети для пральних засобiв

Щоб витягти касету, натисніть на важіль (1) і потягніть касету назовні (2)

( див. малюнок).

Промийте під проточною водою; ця процедура має проводитися регулярно.

Догляд за люком та барабаном

• Завжди залишайте люк напiввідкритим для

запобігання утворенню неприємних запахів.

3. ретельно очистіть всерединi;

4. знову закрутіть кришку;

5. встановiть панель на місце, пересвідчiться у тому, що крюки були вставлені у спеціальні петлі, пiсля чого притиснiть її до машини.

Перевiрка шланга для подачі води

Перевіряйте шланг для подачі води не менше одного разу на рік. Якщо на ньому є тріщини, він підлягає заміні: під час прання високий тиск може призвести до розірвання.

! Не користуйтеся шлангами, якi були вже у вживаннi.

Page 29

Запобіжні заходи та поради

! Проектування та виробництво машини здiйснено

у відповідності до міжнародних норм безпеки. Цi попередження надаються задля вашої безпеки: уважно ознайомтеся з ними.

Загальна безпека

• Даний прилад розроблений виключно для побутового використання.

• Цей апарат не має використовуватися дітьми або

особами з обмеженими фізичними, сенсорними чи розумовими можливостями, або якщо їм бракує досвіду та необхідних знань. Винятки складають ситуації, коли користування відбувається під наглядом або за вказівками осіб, відповідальних за їхню безпеку. Дорослі мають стежити, щоб діти не гралися з апаратом.

• Машина має використовуватися тільки повнолітніми

особами і згідно з інструкціями, наведеними у даній брошурі.

• Не торкайтеся машини голими ногами або мокрими чи

вологими руками й ногами.

• Не виймайте вилку з електричної розетки, витягуючи її

за шнур, тримайтеся тільки за саму вилку.

• Не вiдкривайте касету з пральними засобами пiд час

роботи машини.

• Будьте обережні: вода, що зливається, може бути

дуже гарячою.

• У жодному випадку не застосовуйте силу до люку:

це може ушкодити запобiжний механiзм проти випадкових вiдкривань.

• Якщо машина не працює через несправностi, у

жодному випадку не робіть спроб самостійно виконати ремонт внутрішніх механізмів.

• Слiдкуйте, щоб дiти не наближалися до працюючої

машини.

• Пiд час прання люк нагрiватиметься.

• Пересування машини має здiйснюватися двома

або трьома особами за умови максимальної уваги. Нi в якому разi - однiєю особою, тому що машина дуже важка.

• Перш ніж завантажити білизну, перевірте, щоб

барабан був порожній.

Утилізація

• Утилізація пакувального матеріалу: додержуйтесь місцевих норм, так як пакування може

бути використане повторно.

• Європейська директива 2012/19/EU з відходів електричної й електронної апаратури передбачає, що побутові електроприлади не можуть перероблятися у звичайному порядку для твердих міських відходів. Зняті з експлуатації побутові прилади мають бути зібрані окремо для оптимізації ступеню відновлення й повторного використання матеріалів, що входять до їхнього складу, та з метою усунення потенційної шкоди для здоров’я та довкілля. Символ закресленої корзини, зображений на всіх виробах, нагадує про необхідність окремої утилізації. Для подальшої інформації щодо правильної утилізації побутової техніки, їхні власники можуть звернутися до вiдповiдних мiських служб або до постачальника.

Система балансування завантаження

Перед кожним віджимом, для запобігання надмірній вібрації та для рівномірного розподілу навантаження, барабан здійснює оберти на дещо більшій швидкості, ніж швидкість прання. Якщо по закінченні декількох спроб завантажені речі ще не були правильно відбалансовані, машина здійснює віджим на швидкості, нижчій від передбаченої. У випадку надмірної незбалансованості пральна машина здійснює розподіл замість віджиму. З метою оптимального розподілу завантаження та його правильного балансування рекомендується одночасне прання великих і малих речей.

Page 30

Опис пральної машини та процедури iз запуску програм

Панель керування

Кнопка ON/OFF

Касета для пральних засобiв

Кнопка

PUSH & WASH

Касета з пральним засобом: для завантаження пральних засобiв та засобiв догляду (див. “Пральнi засоби та бiлизна”).

Кнопка ON/OFF: для увiмкнення й вимкнення пральної машини.

Кнопка PUSH & WASH: (див. “Програми й опції”).

ПРОГРАМИ

Кнопка та

iндикаторна

лампа

START/PAUSE

Ручка

ТЕМПЕРАТУРА

IНДИКАТОРНI ЛАМПИ УВIМКНЕННЯ ЦИКЛУ: для

спостереження за станом програми прання. Увiмкнена iндикаторна лампа вказує на активовану фазу.

Iндикаторна лампа ЛЮК ЗАБЛОКОВАНО: для перевiрки того, чи люк може вiдкриватись (див. сторiнку поруч).

IНДИКАТОРНI ЛАМПИ УВIМКНЕННЯ ЦИКЛУ

Кнопка

ЦЕНТРИФУГИ

Індикаторна лампа

ЛЮК ЗАБЛОКОВАНО

Кнопка

ВIДСТРОЧЕНИЙ ПУСК

Кнопки з iндикаторними лампами

ОПЦIЯ

Ручка ПРОГРАМИ: для задання бажаних програм. Під час програми ручка залишається нерухомою.

Кнопки та індикаторні лампи ОПЦІЯ: для вибору наявних опцій. Iндикаторна лампа обраної опцiї залишається увiмкненою.

Кнопка ТЕМПЕРАТУРА: для установки температури або холодного прання (див. “Налаштування пiд власнi потреби”).

Кнопка ЦЕНТРИФУГИ: для установки центрифуги або для вимкнення її (див. “Налаштування пiд власнi потреби”).

Кнопка ВIДСТРОЧЕНИЙ ПУСК Вiдстрочує початок роботи машини до 9 годин включно. Натиснiть декiлька разiв на кнопку, доки не спалахне iндикаторна лампа бажаного вiдстрочення. При четвертому натисканнi на кнопку опцiя вимикається. N.B.: При натиснутій кнопці START/PAUSE можна тільки зменшувати час вiдстрочення.

! Кнопка працює в усіх програмах.

Кнопка та індикаторна лампа START/PAUSE: для запуску програм або для їх тимчасового переривання. Увага: щоб установити в режим паузи поточне прання, натиснiть на цю кнопку, вiдповiдна кнопка почне блимати помаранчевим кольором, в той час як iндикаторна лампа поточної фази свiтитиметься постiйним свiтлом. Якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, можна відкривати люк для завантаження білизни (Приблизно через 3 хвилини). Щоб продовжити прання з місця, де воно було перервано, знову натисніть на цю кнопку.

Режим очiкування

Вiдповiдно до норм, пов’язаних з заощадження енергiї, цю пральну машину оснащено системою автовимкнення (stand by), яка активується через декiлька (30) секунд вiдсутностi роботи з боку машини. Швидко натиснiть кнопку ON/OFF та зачекайте вiдновлення роботи машини.

Page 31

Індикаторнi лампи

Індикаторнi лампи надають важливу iнформацiю От на що вони вказують:

Вiдстрочений пуск

Якщо активованоопцiю“Вiдстрочений пуск” (див. “Налаштування пiд власнi потреби”), тодi пiсля

запуску програми розпочне блимати iндикаторна лампа, пов’язана з вiдстрочкою, яку було задано:

Iндикаторнi лампи поточних операцiй

Пiсля обрання та запуску бажаного циклу прання iндикаторнi лампи вмикаються по черзi, щоб вказати на стан програми:

Прання

Полоскання

Вiджим

Злив

Протягом усього часу шляхом блимання вiдповiдної iндикаторної лампи вiдображається час вiдстрочення, який залишився до запуску:

Пiсля завершення вибраного часу вiдстрочки розпочнеться задана програма.

Як запустити програму

Швидке програмування

1. ЗАВАНТАЖИТИ БІЛИЗНУ. Вiдкрити люк.

Завантажити білизну, намагаючись не перевищити кількість білизни, зазначену в таблиці програм на наступній сторінці.

2. ВIДМIРЯТИ ПРАЛЬНИЙ ЗАСIБ. Витягнути касету

і додати пральний засіб у відповідні ванночки, як вказано в роздiлi “Пральнi засоби i бiлизна”.

3. ЗАКРИТИ ЛЮК.

4. Натиснути на кнопку “PUSH & WASH”, щоб

запустити програму прання.

Традиційне програмування

1. Ввімкніть пральну машину, натиснувши кнопку ON/OFF. Усі індикаторнi лампи спалахнуть разом на кiлька секунд, потім залишаться горіти індикаторнi ламп, що відповідають параметрам заданої програми, індикаторна лампа START/PAUSE почне блимати.

2. Завантажте бiлизну й закрийте люк.

Кiнець прання

Кнопки опцiй та вiдповiднi iндикаторнi лампи

Пiсля виборуопцiї вiдповiдна iндикаторна лампа починає свiтитися. Якщо вибрана опція несумісна з заданою програмою, індикаторна лампа почне блимати й опція не активується.

Якщо вибрано опцiю, несумiсну з іншою, попередньо заданою, надається сигнал блимання iндикатору та звуковий сигнал (тричi); активується лише друга

опція, індикатор активованої опції спалахує

Iндикаторна лампа ЛЮК ЗАБЛОКОВАНО

Увiмкнена iндикаторна лампа вказує на те, що люк заблокований; вiдкривати люк можна лише коли ця лампа не свiтиться (Приблизно через 3 хвилини). Щоб відкрити люк під час виконання циклу, натисніть кнопку START/PAUSE; якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасла, це означає, що можна відкрити люк.

3. Встановiть за допомогою ручки ПРОГРАМ бажану

програму.

4. Встановiть температуру прання (див.

“Налаштування пiд власнi потреби”).

5. Встановiть швидкiсть центрифуги (див.

“Налаштування пiд власнi потреби”).

6. Додайте пральнi засоби та засоби догляду (див.

“Пральнi засоби та бiлизна”).

7. Виберiть бажанi опцiї.

8. Запустiть програму, натиснувши кнопку START/

PAUSE, вiдповiдна iндикаторна лампа спалахне зеленим свiтлом. Для скасування заданого циклу встановiть машину в режим паузи, натиснувши кнопку START/PAUSE, та оберiть новий цикл.

9. Наприкiнцi програми почне свiтитися iндикаторна

лампа “END”. Якщо індикаторна лампа ЛЮК ЗАБЛОКОВАНО згасне, можна відкривати люк для завантаження білизни (Приблизно через 3 хвилини). Виймiть бiлизну та залиште люк напiввiдкритим, щоб висушити барабан. Вимкнiть пральну машину, натиснувши на кнопку ON/OFF.

END

Page 32

Програми

Push & Wash

Ця функція дозволяє запустити цикл прання також на вимкненій машині, не натискаючи попередньо кнопку ON/OFF, або - якщо машина вже запущена в роботу, не натискаючи ні на яку кнопку і не обертаючи ніяку регулювальну ручку (інакше функція Push & Wash буде вимкнена). Щоб запустити цикл Push & Wash, натисніть кнопку і притримайте її 2 секунди. Увімкнений індикатор вказує, що цикл розпочався. Цей цикл є ідеальним для бавовняних і синтетичних речей та працює при температурі 30° і на максимальній швидкості центрифуги 800 обертів на хвилину. Макс.завантаження 3 кг. (Тривалiсть циклу 50’).

Як це працює

1. Завантажте білизну (бавовняні і/або синтетичні речі) і закрийте люк.

2. Додайте пральний засіб та за необхідності спеціальні засоби.

3. Запустіть програму, натиснувши і притримавши 2 секунди кнопкуPush & Wash. Вiдповiдний iндикатор спалахне зеленим свiтлом, при цьому люк буде заблоковано (свiтитиметься символ “люк заблоковано”). Увага! Запуск прання за допомогою кнопки Push & Wash активує автоматичний цикл, рекомендований для бавовняних і синтетичних речей, який не піддається індивідуальним налаштуванням. Ця програма не передбачає завдання інших опцій. Щоб відкрити люк під час виконання автоматичного циклу натисніть на кнопку START/PAUSE; якщо символ “Люк заблоковано” згасне, це означає, що люк можна відкрити. Знову натисніть на кнопку START/PAUSE, щоб продовжити програму з того мiсця, де її було перервано.

4. Наприкінці програми спалахне індикатор END.

Таблиця програм

Пральнi засоби та

Опис програми

Програми

Особливi Спорт 30° 600

Темні речі 30° 800

Проти неприємних запахів (бавовна) 60° 1000

Проти неприємних запахів (Синтетичнi) 40° 1000

Делікатні 30° 0

Вовна: для речей з вовни, кашемiру, тощо. 40° 800

Пухо-пiр`янi вироби: для пухо-пiр`яних вироб. 30° 1000

Стандартний Бавовна з попереднiм пранням: вкрай забруднен бiл. 90° 1000

бавовна (1): дуже забрудненi стiйкi бiлi та кольоровi тканини.

бавовна (2): мало забрудненi делiкатнi бiлi та кольоровi тканини.

Синтетичнi: дуже забрудненi кольоровi стiйкi тканини. 60° 800

Кольорові речі 40° 1000

Eco & Швидке бавовна: мало забрудненi делiкатнi бiлi та кольоровi тканини. 20° 1000

Refresh 20’ 20° 800

Швидке 60’ 60° 1000

Частковi

Ополiскування/Відбілювач Вiджим + Злив - 1000

Тривалість циклу, вказана на дисплеї або в керівництві, разрахована на основі стандартних умов роботи. Фактичний час може залежати від чисельних факторів, таких як температура і тиск подаваної води, температура у приміщенні, кількість миючого засобу, кількість і тип завантаженої білизни, зрівноваження завантаженої білизни, додаткові обрані опції.

Для всiх Установ з проведення випробувань:

1) Програма керування згiдно до норми EN 60456: встановiть програму 8 з температурою 60°C.

2) Довга програма бавовна: задайте програму 9 з температурою 40°C.

Макс. темп.

(°С)

60°

(Max. 90°)

40° 1000

- 1000

Макс.

швидкiсть

(обертiв за

хвилину)

1000

додатковi засоби

Прання

             

 

   

 

     

увач

Пом’якш-

 

прання

По перед нє

  

- -

- - - -

ювач

Відбіл-

(кг)

Макс.

Тривалiсть

завантаження

3 55’ 4 80’ 3 125’ 3 110’

1 80’ 1,5 85’ 1,5 110’

7 200’

7 190’

7 175’ 3,5 110’

7 125’

7 190’ 1,5 20’

7 60’

7 50’

7 25’

циклу

Page 33

Налаштування пiд власнi потреби

Встановлення температури

Натиснiть кнопку ТЕМПЕРАТУРИ, ви можете задати температуру прання (див. Таблицю програм). Ви можете знижувати температуру аж до прання в холоднiй водi ( ). Машина перешкоджатиме встановленню температури, яка перевищує максимально дозволену для кожної конкретної програми.

! Виключення: при виборі програми 8, температура може збільшитися до 90 градусів.

Встановлення центрифуги

Натиснiть кнопку ЦЕНТРИФУГИ, ви можете задати швидкiсть центрифуги обраної програми. Максимальнi значення швидкостi, передбаченi для програм:

Програми Максимальна швидкiсть

Бавовна 1000 обертiв за хвилину Синтетичнi тканини 800 обертiв за хвилину Вовна 800 обертiв за хвилину

Швидкiсть центрифуги можна зменшити чи виключити взагалi; оберiть для цього позначку . Машина автоматично перешкоджатиме вiджиму, який перевищує максимально дозволенi значення для кожної конкретної програми.

Опції

Рiзноманiтнi опцiї прання, передбаченi у пральнiй машинi, дозволяють отримати бажану чистоту та бiлизну ваших речей. Для активацiї опцiй:

1. натиснiть на кнопку бажаної опцiї;

2. запалення вiдповiдної iндикаторної лампи вказує не те, що опцiю активовано. Примiтка: Швидке блимання iндикаторної лампи вказує на те, що вiдповiдну опцiю не можна обрати для заданої програми.

Видалення плям

Ця опція дозволяє вибрати тип забруднення для того, щоб оптимально налаштувати цикл для видалення плям. Типи забруднень:

- Їжа, плями від харчових продуктів або напоїв.

- Робота, плями від мастил або чорнил.

- Природа, плями від бруду або трави.

! Тривалість циклу прання залежить від обраного типу забруднення. ! Не працює з програмами 1-2-3-4-5-6-7-11-12-13-14- - .

Закінчення швидкого циклу

Під час програми прання, за деяких умов, натискання на цю кнопку дозволяє закінчити програму прання лише за 20 хвилин в разі необхідності, виконуючи швидке ополіскування і віджимання на максимальних обертах - 800 або менше, що їх було обрано під час індивідуального налаштування програми. В цьому випадку якість прання й ополіскування знижується. Після натискання на кнопку спалахує відповідний індикатор, а також індикатор, який вказує на фазу ополіскування. Якщо обрана температура дорівнює або перебільшує 40°С і/або натискання на кнопку відбулося на початку програми, опція “Закінчення швидкого циклу” триватиме довше для забезпечення правильного розчинення прального засобу для того, щоб уникнути пошкодження тканини. В цьому випадку блиматиме індикатор ополіскування і постійно горітиме індикатор прання до тих пір, поки не будуть задоволені необхідні умови для активації. У випадку, коли час, який залишився до закінчення програми прання, не досягає 20 хвилин, опція не працюватиме. ! Не працює з програмами 2-4-5-6-13-14- - .

Полегшене прасування

При виборі даної функції режими прання і віджиму будуть відповідно змінені для зменшення утворення складок. Наприкiнцi циклу пральна машина виконає повiльнi оберти барабану; iндикаторна лампа опцiї ПОЛЕГШЕНОГО ПРАСУВАННЯ та START/PAUSE блиматимуть iндикаторна лампа “END” запалюється. Для завершення циклу натиснiть на кнопки START/PAUSE чи ПОЛЕГШЕНОГО ПРАСУВАННЯ.

! Не працює з програмами 1-3-5-13-14- - .

Додаткове полоскання

При виборi цiєї опцiї збiльшується ефективнiсть полоскання, забезпечуючи повнiше видалення прального засобу. Вона є зручною для осіб зі шкірою, особливо чутливою до пральних засобів. ! Не працює з програмами 2-4-13-14- .

Page 34

Пральні засоби та білизна

Касета з пральним засобом

Добрий результат прання залежить також вiд правильного дозування прального засобу: надлишок прального засобу приведе до неефективного прання та сприятиме утворенню накипу всереденi пральної машини, а також забрудненню довкiлля. ! Використовуйте порошкові пральні засоби для білих бавовняних речей, а також для попереднього прання або прання при температурі вище 60°C.

! Слiдуйте вказiвкам на упаковках пральних засобiв. ! Не використовуйте засоби для ручного прання, тому

що вони утворюють надто багато піни.

Витягнiть касету для пральних засобiв та додайте пральнi засоби або засоби з догляду, як вказано нижче.

ванночка 1: Засiб для попереднього прання (порошковий)

Перш нiж додати пральний засіб, перевірте, щоб не була вставлена додаткова ванночка 4.

ванночка 2: Засiб для прання (порошковий чи рiдкий)

Якщо використовується рідкий пральний засіб, рекомендується застосовувати вимірювальний компонент A з комплекту постачання для правильного дозування. При використанні порошкового прального засобу вставьте цей компонент у нішу B.

ванночка 3: Засоби з догляду (пом’якшувач, тощо)

Пом’якшувач не має перевищувати рівень “max” на центральному покажчику касети.

додаткова ванночка 4: Відбілювач

Цикл відбілювання

Вставте додаткову ванночку 4, з комплекту постачання, у відділення 1. Під час дозування відбілювача не перевищуйте максимальний рівень “max” на центральному покажчику. Щоб виконати відбілювання, додайте відбілювач у додаткову ванночку 4 і задайте програму . ! Традиційний відбілювач використовується для стійких білих тканин, делікатний - для кольорових тканин, синтетичних тканин і вовни.

Підготовка білизни

• Роздiлiть бiлизну, враховуючи: тип тканини / позначку на етикетцi. кольори: вiдокремте кольоровi речi вiд бiлих.

• Перевірте кишені й ґудзики.

• Не перевищуйте значення, вказані у “Таблиця програм”, що відносяться до ваги сухої білизни.

Скільки важить білизна?

1 простирадло 400-500 г 1 наволочка 150-200 г 1 скатертина 400-500 г 1 махровий халат 900-1200 г 1 рушник 150-250 г

Особливi речi

Спорт (програма 1) для прання злегка забрудненого

спортивного одягу (спортивні костюми, шкарпетки, тощо); щоб одержати кращі результати, не перевищуйте максимальне завантаження, вказане у “Таблиця програм”. Рекомендується використовувати рідкий пральний засіб, дозу для половинного завантаження. Темні речі: використовуйте програма 2 для прання речей темного кольору. программа розроблена з метою збереження темного кольору з часом. Кращі результати

досягаються при використанні рідкого прального засобу для речей темного кольору. Проти неприємних запахів: програма 3 для прання (напр., дим, піт, смажене). Програма призначена для знищення неприємних запахів, зберігаючи волокна тканини. Рекомендується виконувати прання синтетичних або змішаних речей при 40°С і міцних бавовняних речей - при 60°С. Делікатні: використовуйте програма 4 для прання дуже делікатних речей. Перед пранням рекомендується вивернути речі. Кращі результати отримуються при використанні рідкого прального засобу для делікатних речей. Для прання шовкових речей і портьєр виберіть цикл 4 і активуйте опцію (В цьому випадку можна буде активувати також опцію “Додаткове полоскання”); машина закінчить цикл з замоченою білизною і почне блимати індикатор. Щоб злити воду й отримати можливість витягнути білизну, натисніть на кнопку START/PAUSE або кнопку . Вовна: Цикл прання “Вовна” цієї пральної машини протестований і затверджений компанією Woolmark у відношенні до прання вовняних речей, класифікованих як для “ручного прання”, за умови виконання прання згідно до інструкцій, наведених на етикетці виробу, і вказівок виробника електропобутового приладу. (M1253)

Пухо-пiр‘янi вироби: для прання виробів із наповненням з гусячого пуху, таких як одинарні ковдри (які не перевищують за вагою 1,5 кг), подушки, куртки, використовуйте спеціальну програма 6. Такі вироби рекомендується завантажити у барабан у згорнутому вигляді з краями, загорнутими всередину (див. малюнок), при цьому не перевищуйте ¾ об’єму самого барабану. Для оптимального прання рекомендується використовувати рідкий засіб, який необхідно налити у касету для пральних засобів.

Кольорові речі: цей програма 11 використовується для прання світлих речей. Завдяки цій програмі забезпечується тривале зберігання насичених кольорів. Бавовна 20° (програма 12) ідеальна для бавовняних забруднених речей. Добре прання, в тому числі у холодній воді, яке можна порівняти з пранням при 40°, гарантується механічною роботою, яка здійснюється на змінній швидкості із частими повторюваними піками.

Refresh 20’ (програма 13) ідеальний цикл для освіжування

е прання злегка забруднених речей за декілька хвилин. Її тривалiсть складає лише 20 хвилин, що заощаджує енергоспоживання та час. Можна випрати разом тканини рiзноманiтної структури (за вийнятком вовни та шовку) при максимальному завантаженнi у 1,5 кг. Швидке 60’ (програма 14) Цикл “Швидке 60’” дозволяє випрати при температурі 60° за годину міцні бавовняні речі середнього ступеню забруднення, гарантуючи добрі результати прання; для речей з синтетики і змішаних волокон температура повинна становити 40°.

Page 35

Несправності та засоби їх усунення

Може так статися, що пральна машина не працюватиме. Перш ніж зателефонувати до служби Допомоги (див. “Допомога”), перевірте можливість легкого усунення проблеми за допомогою наступного списку.

Несправності:

Пральна машина не вмикається.

Цикл прання не розпочинається.

Пральна машина не завантажує воду (швидко блимає iндикаторна лампа першої фази прання).

Пральна машина безперервно завантажує та зливає воду.

Можливі причини/Рішення:

• Штепсель не вставлений в електричну розетку або вставлений не до кiнця.

• У будинку немає електроенергії.

• Люк погано закрито.

• Кнопку ON/OFF не було натиснуто.

• Кнопку START/PAUSE не було натиснуто.

• Водопровідний кран закритий.

• Якщо вiдстрочення задане на час запуску .

• Трубу подачі води не під’єднано до водопровiдного крану.

• Перегин у трубi.

• Водопровідний кран закритий.

• У водопроводі немає води.

• Недостатній тиск.

• Кнопку START/PAUSE не було натиснуто.

• Зливний шланг не знаходиться на відстані від 65 до 100 см від підлоги (див. “Встановлення”).

• Кінець зливного шланга занурений у воду (див. “Встановлення”).

• Стiнний каналiзацiйний злив не має віддушини для виходу повітря (вантуза).

Якщо після таких перевірок проблема залишається, закрийте водопровідний кран,

вимкніть машину і зателефонуйте до служби Допомоги. Якщо квартира знаходиться на верхніх поверхах будинку, можливо, відбувається сифонний ефект, при якому машина безперервно завантажує й зливає воду. Щоб його ліквідувати, існують спеціальні антисифонні клапани, які можна придбати у торговельній мережі.

Пральна машина не зливає воду або не вмикає центрифугу.

Пральна машина дуже вiбрує під час роботи центрифуги.

З пральної машини витікає вода.

Свiтлодiоди “oпцiй” та “START/ PAUSE” блимають, один зi свiтлодiодiв “поточної фази” та “ЛЮК ЗАБЛОКОВАНО” свiтитиметься постiйно.

Утворюється занадто багато піни.

Не працює функція Push & Wash.

• Програма не передбачає зливання води: у деяких програмах це потрібно зробити вручну.

• Активовано опцiю : для завершення програми натиснiть на кнопку

START/PAUSE.

• Перегин зливного шланга (див. “Встановлення”).

• Засмітився зливний шланг.

• Барабан, у момент встановлення, не був правильно розблокований (див. “Встановлення”).

• Машина стоїть не на рівній поверхні (див. “Встановлення”).

• Машину затиснуто між меблями і стіною (див. “Встановлення”).

• Погано пригвинчено трубу подачі води (див. “Встановлення”).

• Забруднена касета для пральних засобів (як вимитидив. “Догляд та очищення”).

• Погано закріплений зливний шланг (див. “Встановлення”).

• Вимкніть машину й витягніть штепсель з розетки, зачекайте близько 1 хвилини й увімкніть її повторно.

Якщо несправність не усунено, зателефонуйте до служби Допомоги.

• Пральний засiб не підходить до пральної машини (повинен мати напис “для машинного прання”, “для ручного та машинного прання” або подібні).

• Перевищена доза прального засобу.

• Після увімкнення машини було задіяно функцію, відмінну від Push &

Wash. Вимкніть машину і натисніть на кнопку Push & Wash.

Програма триватиме менше передбаченого часу

• Була увімкнена опція “Закінчення швидкого циклу”.

Page 36

Допомога

195115361.01

07/2013 - Xerox Fabriano

Перш ніж звернутися по Допомогу:

• Перевірте, чи можна самостійно вирішити проблему (див. “Несправності і засоби їх усунення”).

• Перезапустіть програму, щоб перевірити, чи усунено несправність;

• У протилежному випадку, зверніться до авторизованої служби технічної Допомоги за телефонним номером, вказаним на гарантійному сертифікаті.

! Звертайтеся виключно до уповноважених фахівців.

Треба повідомити:

• тип несправності;

• модель машини (Мод.);

• серійний номер (S/N).

Цю iнформацiю ви знайдете на шильдику на задній стороні пральної машини та на передній стороні, якщо вiдкрити люк.
