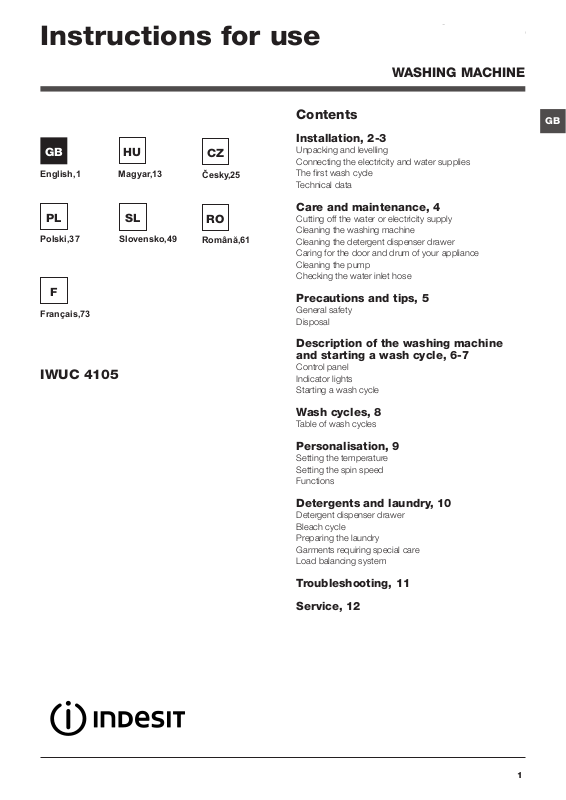

Indesit IWUC-4105 User Manual [en, fr, cs, pl]

Instructions for use

WASHING MACHINE

English,1

Polski,37

Français,73

IWUC 4105

Magyar,13

Slovensko,49

Česky,25

Română,61

Contents

Installation, 2-3

Unpacking and levelling Connecting the electricity and water supplies The first wash cycle Technical data

Care and maintenance, 4

Cutting off the water or electricity supply Cleaning the washing machine Cleaning the detergent dispenser drawer Caring for the door and drum of your appliance Cleaning the pump Checking the water inlet hose

Precautions and tips, 5

General safety Disposal

Description of the washing machine and starting a wash cycle, 6-7

Control panel Indicator lights Starting a wash cycle

Wash cycles, 8

Table of wash cycles

Personalisation, 9

Setting the temperature Setting the spin speed Functions

Detergents and laundry, 10

Detergent dispenser drawer Bleach cycle Preparing the laundry Garments requiring special care Load balancing system

Troubleshooting, 11

Service, 12

Installation

! This instruction manual should be kept in a safe

place for future reference. If the washing machine is sold, transferred or moved, make sure that the instruction manual remains with the machine so that the new owner is able to familiarise himself/ herself with its operation and features. ! Read these instructions carefully: they contain vital information relating to the safe installation and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not been damaged during the transportation process. If it has been damaged, contact the retailer and do not proceed any further with the installation process.

3. Remove the 4 protective screws (used during transportation) and the rubber washer with the corresponding spacer, located on the rear part of the appliance (see figure).

4. Close off the holes using the plastic plugs provided.

5. Keep all the parts in a safe place: you will need them again if the washing machine needs to be moved to another location. ! Packaging materials should not be used as toys for children. ! Every time the machine needs to be tilted or moved, the screws, the rubber washer and the spacer should be re-fitted at points A and B, in order to ensure the internal components remain intact. Remember to remove these elements afterwards.

Levelling

1. Install the washing machine on a flat sturdy floor, without resting it up against walls, furniture cabinets or anything else.

2. If the floor is not perfectly level, compensate for any unevenness by tightening or loosening the adjustable front feet (see figure); the angle of inclination, measured in relation to the worktop, must not exceed 2°.

Levelling the machine correctly will provide it with stability, help to avoid vibrations and excessive noise and prevent it from shifting while it is operating. If it is placed on carpet or a rug, adjust the feet in such a way as to allow a sufficient ventilation space underneath the washing machine.

Connecting the electricity and water supplies

Connecting the water inlet hose

1. Insert seal A into the end of the inlet hose and screw the latter onto a cold water tap with a 3/4 gas threaded mouth (see figure). Before making the connection, allow the water to run freely until it is perfectly clear.

2. Connect the inlet hose to the washing machine by screwing it onto the corresponding water inlet of the appliance, which is situated on the top right-hand side of the rear part of the appliance (see figure).

3. Make sure that the hose is not folded over or bent.

! The water pressure at the tap must fall within the values indicated in the Technical details table (see next page).

! If the inlet hose is not long enough, contact a specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

data plate fixed to the machine

65 - 100 cm

Connecting the drain hose

Connect the drain hose, without bending it, to a drainage duct or a wall drain located at a height between 65 and 100 cm from the floor;

alternatively, rest it on the side of a washbasin or bathtub, fastening the duct supplied to the tap (see figure). The free end of the hose should not be underwater.

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be repla-

ced by authorised technicians.

Warning! The company shall not be held responsible in the event that these regulations are not respected.

The first wash cycle

Once the appliance has been installed, and before you use it for the first time, run a wash cycle with detergent and no laundry, using the wash cycle 2.

Technical data

! We advise against the use of hose extensions; if it is absolutely necessary, the extension must have the same diameter as the original hose and must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity socket, make sure that:

• the socket is earthed and complies with all applicable laws;

• the socket is able to withstand the maximum power load of the appliance as indicated in the Technical data table (see opposite);

• the power supply voltage falls within the values indicated in the Technical data table

(see opposite);

• the socket is compatible with the plug of the washing machine. If this is not the case, replace the socket or the plug.

! The washing machine must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain, storms and other weather conditions.

! When the washing machine has been installed, the electricity socket must be within easy reach.

Model

Dimensions

Capacity

Electrical connections

Water connection

Spin speed

Test wash cycles in accordance with directives 1061/2010 and 1015/2010

IWUC 4105

width 59,5 cm height 85 cm depth 33 cm

from 1 to 4 kg

please refer to the technical

maximum pressure 1 MPa (10 bar) minimum pressure

0.05 MPa (0.5 bar) drum capacity 27 litres

up to 1000 rotations per minute

Programme 3: Cotton standard 60°C; Programme 4: Cotton standard 40°C.

This appliance conforms to the following EC Directives:

- 2004/108/CE (Electromagnetic Compatibility)

- 2012/19/EU

- 2006/95/EC Low Voltage)

Care and maintenance

Cutting off the water and electricity supplies

• Turn off the water tap after every wash cycle. This will limit wear on the hydraulic system inside the washing machine and help to prevent leaks.

• Unplug the washing machine when cleaning it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the appliance can be cleaned using a soft cloth soaked in lukewarm soapy water. Do not use solvents or abrasives.

Cleaning the detergent dispenser drawer

Remove the dispenser by raising it and pulling it out (see figure). Wash it under running water; this operation should be repeated frequently.

2. unscrew the lid by rotating it anticlockwise (see figu- re): a little water may trickle out. This is perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks are securely in place before you push it onto the appliance.

Checking the water inlet hose

Check the inlet hose at least once a year. If there are any cracks, it should be replaced immediately: during the wash cycles, water pressure is very strong and a cracked hose could easily split open.

! Never use second-hand hoses.

Caring for the door and drum of your appliance

• Always leave the porthole door ajar in order to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-cleaning pump which does not require any maintenance. Sometimes, small items (such as coins or buttons) may fall into the pre-chamber which protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and unplug the appliance.

To access the prechamber:

1. using a screwdriver, remove the cover panel on the lower front part of the washing machine (see figure);

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The following information is provided for safety reasons and must therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

• This appliance can be used by children aged

from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

• Do not touch the machine when barefoot or with wet or damp hands or feet.

• Do not pull on the power supply cable when unplugging the appliance from the electricity socket. Hold the plug and pull.

• Do not open the detergent dispenser drawer while the machine is in operation.

• Do not touch the drained water as it may reach extremely high temperatures.

• Never force the porthole door. This could damage the safety lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circumstances access the internal mechanisms in an attempt to repair it yourself.

• Always keep children well away from the appliance while it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two or three people and handle it with the utmost care. Never try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make sure the drum is empty.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Disposal

• Disposing of the packaging materials: observe local regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste

Electrical and Electronic Equipment, requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obliga tion, that when you dispose of the appliance it must be separately collected.

Description of the washing machine and starting a wash cycle

Control panel

Detergent dispenser drawer

ON/OFF

WASH CYCLE

button

knob

TEMPERATURE

knob

WASH CYCLE PROGRESS/ DELAY TIMER indicator lights

FUNCTION

buttons with indicator lights

SPIN SPEED

knob

START/ PAUSE

button with indicator light

DOOR LOCKED

indicator light

Detergent dispenser drawer: used to dispense detergents and washing additives (see “Detergents and laundry”).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. During the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the available functions. The indicator light corresponding to the selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold wash cycle (see “Personalisation”).

SPIN SPEED knob: sets the spin speed or exclude the spin cycle completely (see “Personalisation”).

WASH CYCLE PROGRESS/DELAY TIMER

light

s: used to monitor the progress of the wash cycle. The illuminated indicator light shows which phase is in progress. If the Delay Timer function has been set, the time remaining until the wash cycle starts will be indicated (see next

page).

indicator

DOOR LOCKED indicator light: indicates whether the door may be opened or not (see next page).

START/PAUSE button with indicator light: starts or temporarily interrupts the wash cycles. N.B. To pause the wash cycle in progress, press this button; the corresponding indicator light will flash orange, while the indicator light for the current wash cycle phase will remain lit in a fixed manner. If the DOOR LOCKED indicator light is switched off, the door may be opened. To start the wash cycle from the point at which it was interrupted, press this button again.

Standby mode

This washing machine, in compliance with new energy saving regulations, is fitted with an automatic standby system which is enabled after about 30 minutes if no activity is detected. Press the ON-OFF button briefly and wait for the machine to start up again.

Consumption in off-mode: 0,5 W Consumption in Left-on: 8 W

Indicator lights

The indicator lights provide important information. This is what they can tell you:

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has begun, the indicator lights switch on one by one to indicate which phase of the cycle is currently in progress.

Delayed start

If the DELAY TIMER function has been activated (see “Personalisation”), after the wash cycle has been started the

indicator light corresponding to the selected delay period will begin to flash:

As time passes, the remaining delay will be displayed and the corresponding indicator light will flash:

The set programme will start once the selected time delay has expired.

Wash

Rinse

Spin

Drain

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator light will illuminate. If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and the function will not be activated. If the selected function is not compatible with another function which has been selected previously, the indicator light corresponding to the first function selected will flash and only the second function will be activated; the

indicator light corresponding to the enabled option will remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked to prevent it from being opened; make sure the indicator light is off before opening the door (wait approximately 3 minutes). To open the door during a running wash cycle, press the START/PAUSE button; the door may be opened once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washing machine on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green. To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the indicator light will switch on. The door can be opened once the DOOR LOCKED indicator light turns off. Take out your laundry and leave the appliance door ajar to make sure the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

Wash cycles

Table of wash cycles

Description of the wash cycle

Wash cycles

Daily

Cotton with prewash: extremely soiled whites. 90° 1000

Cotton: extremely soiled whites. 90° 1000 -

Cotton Standard 60° (1): heavily soiled whites and resistant colours. 60° 1000 -

Cotton Standard 40° (2): lightly soiled whites and delicate colours. 40° 1000 -

Coloured Cottons: lightly soiled whites and delicate colours. 40° 1000 -

Synthetics: heavily soiled resistant colours. 60° 800 -

Synthetics (

Cotton Standard 20°: lightly soiled whites and delicate colours. 20° 1000 - Special

Wool: for wool, cashmere, etc. 40° 800 -

Silk/Curtains: for garments in silk and viscose, lingerie. 30° 0 -

10 Jeans

Express: to refresh lightly soiled garments quickly (not suitable for wool, silk

and clothes which require washing by hand).

Sport 12 Sport Intensive 13 Sport Light

14 Special Shoes

Partial wash cycles

Rinse - 1000 - -

Spin + Drain - 1000 - - - - 4 - - - 16‘

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

): lightly soiled resistant colours. 40° 800 -

Max.

temp.

Max.

speed

(°C)

(rpm)

40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

Detergents

Wash

Prewash

  

                    

     

 

   

 

Energy

Fabric

Bleach

softener

- 4 62 1,46 44 140’

- 1 - - - 55’

- 1 - - - 50’

- 1,5 - - - 70’

- 1,5 71 0,14 16 15’

- 1,5 - - - 80’

- 1,5 - - - 55’

2 pairs

 

Residual

dampness %

Max. load (kg)

4 62 1,49 42 125’ 4 62 0,78 30,6 145’ 4 62 0,66 44 140’ 4 62 0,65 32 85’ 2 42 0,67 26 95’ 2 42 0,42 27 85’ 4 - - - 160’

Max.

- - - 50’

4 - - - 36‘

kWh

Cycle

Total water lt

consumption

duration

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 3 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 4 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

3) Long wash cycle for synthetics: set wash cycle 6; with a temperature of 40°C.

Cotton Standard 20° (wash cycle 7) ideal for lightly soiled cotton loads. The effective performance levels achieved at cold

temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying speed, with repeated and frequent peaks. Express (wash cycle 11) this wash cycle was designed to wash lightly soiled garments quickly: it lasts just 15 minutes and therefore saves both energy and time. By selecting this wash cycle (11 at 30°C), it is possible to wash different fabrics together (except for wool and silk items), with a maximum load of 1,5 kg. Sport Intensive (

wash cycle

12) is for washing heavily soiled sports clothing fabrics (tracksuits, shorts, etc.); for best

results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. Sport Light (

wash cycle

13) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results,

we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a liquid detergent and dosage suitable for a half-load. Special Shoes (

wash cycle

14) is for washing sports shoes; for best results, do not wash more than 2 pairs simulta-

neously.

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles). The temperature may be lowered, or even set to a cold wash . The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value set for each wash cycle.

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the selected wash cycle. The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1000 rpm Synthetics 800 rpm Wool 800 rpm Silk drain only

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol . The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed set for each wash cycle.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time. To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.

Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in conjunction with the selected wash cycle.

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled cotton and synthetic fabrics (refer to the

water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

“Table of wash cycles”

). “ ” enables you to wash in less time thereby saving

! This function may not be used in conjunction with wash cycles 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , .

Stain removal

Bleaching cycle designed to remove the toughest stains. Please remember to pour the bleach into extra compartment 4 (see “Bleach cycle”).

! This function may not be used in conjunction with wash cycles 1, 8, 9, 10, 11, 12, 13, 14, .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly useful for sensitive skin.

! This function may not be used in conjunction with wash cycles 11, .

Delay timer

This timer delays the start time of the wash cycle by up to 12 hours. Press the button repeatedly until the indicator light corresponding to the desired delay time switches on. The fifth time the button is pressed, the function will be disabled. N.B. Once the START/PAUSE button has been pressed, the delay time can only be modified by decreasing it until launching the set programme.

! This option is enabled with all programmes.

Detergents and laundry

Detergent dispenser drawer

Good washing results also depend on the correct dose of detergent: adding too much detergent will not necessarily result in a more efficient wash, and may in fact cause build up on the inside of your appliance and contribute to environmental pollution.

! Do not use hand washing detergents because these

create too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

Open the detergent dispenser drawer and pour in the detergent or washing additive, as follows.

ompartment 1: Pre-wash detergent (powder)

Before pouring in the detergent, make sure that extra compartment 4 has been removed.

compartment 2: Detergent for the wash cycle (powder or liquid)

Liquid detergent should only be poured in immediately prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

extra compartment 4: Bleach

Bleach cycle

! Traditional bleach should be used on sturdy white fa-

brics, and delicate bleach for coloured fabrics, synthetics and for wool.

This option is particularly useful for the removal of stubborn stains. Place extra compartment 4 (supplied) into compartment 1. When pouring in the bleach, be careful not to exceed the “max” level marked on the central pivot

(see figure).

To bleach during a wash cycle, pour in the detergent and any fabric softener you wish to use, set the desired wash cycle and enable the “Stain removal” option. The use of extra compartment 4 excludes the “Pre-wash” option.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the values listed in the “Table of wash cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g 1 pillow case 150-200 g 1 tablecloth 400-500 g 1 bathrobe 900-1200 g 1 towel 150-250 g

Garments requiring special care

Wool: all wool garments can be washed using programme

8, even those carrying the “hand-wash only” label. For best results, use special detergents and do not exceed 1 kg of laundry. Silk: use special wash cycle 9 to wash all silk garments. We recommend the use of special detergent which has been designed to wash delicate clothes. Curtains: fold curtains and place them in a pillow case or mesh bag. Use wash cycle 9. Jeans: Turn garments inside-out before washing and use a liquid detergent. Use programme 10.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and to distribute the load in a uniform manner, the drum rotates continuously at a speed which is slightly greater than the washing rotation speed. If, after several attempts, the load is not balanced correctly, the machine spins at a reduced spin speed. If the load is excessively unbalanced, the washing machine performs the distribution process instead of spinning. To encourage improved load distribution and balance, we recommend small and large garments are mixed in the load.

To run the bleach cycle on its own, pour the bleach into extra compartment 4, set the “Rinse” programme and activate the “Stain removal” option.

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that the problem cannot be solved easily using the following list.

Problem:

The washing machine does not switch on.

The wash cycle does not start.

The washing machine does not take in water (the indicator light for the first wash cycle stage flashes rapidly).

The washing machine continuously takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Personalisation”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor (see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the appliance off and contact the Assistance Service. If the dwelling is on one of the upper floors of a building, there may be problems relating to water drainage, causing the washing machine to fill with water and drain continuously. Special anti-draining valves are available in shops and help to avoid this inconvenience.

The washing machine does not drain or spin.

The washing machine vibrates a lot during the spin cycle.

The washing machine leaks.

The “function” indicator lights and the “start/pause” indicator light flash, while one of the “phase in progress” indicator lights and the “door locked” indicator light will remain lit in a fixed manner.

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain phase to be started manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text “for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

Service

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the front of the appliance by opening the door.

Használati utasítás

MOSÓGÉP

Magyar

IWUC 4105

Összefoglalás

Üzembe helyezés, 14–15

Kicsomagolás és vízszintbe állítás Víz- és elektromos csatlakozás Első mosási ciklus Műszaki adatok

Karbantartás és ápolás, 16

A víz elzárása és az elektromos áram kikapcsolása A mosógép tisztítása A mosószer-adagoló ók tisztítása Az ajtó és a forgódob ápolása A szivattyú tisztítása A vízbevezető cső ellenőrzése

Óvintézkedések és tanácsok, 17

Általános biztonság Hulladékelhelyezés

A mosógép leírása és program elindítása, 18-19

Kezelőpanel Jelzőlámpák Program elindítása

Programok, 20

Programtáblázat

Egyéni beállítások, 21

A hőmérséklet beállítása A centrifugálás beállítása Funkciók

Mosószerek és mosandók, 22

Mosószer-adagoló ók Fehérítő ciklus A mosandó ruhák előkészítése Különleges bánásmódot igénylő ruhadarabok A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

Rendellenességek és elhárításuk, 23

Szerviz, 24

Üzembe helyezés

! Fontos, hogy megőrizze ezt a kézikönyvet, hogy mindig kéznél legyen. Ha a mosógépet eladná, átadná vagy másnál helyezné el, gondoskodjon arról, hogy e kézikönyv a mosógéppel együtt maradjon, hogy az új tulajdonos is megismerhesse a készülék funkcióit és az ezekre vonatkozó gyelmeztetéseket. ! Figyelmesen olvassa el az utasításokat: fontos információkat tartalmaznak az üzembe helyezésről, a használatról és a biztonságról.

Kicsomagolás és vízszintbe állítás

Kicsomagolás

1. Csomagolja ki a mosógépet.

2. Ellenőrizze, hogy a mosógép nem sérült-e meg

a szállítás során. Ha a gépen sérülést talál, ne csatlakoztassa, és forduljon a viszonteladóhoz.

3. Csavarozza ki a gép hátsó részén található, a s z á llításhoz szükséges 4 védőcsavart, és távolítsa el a gumibakot (lásd ábra).

4. Zárja le a furatokat a mellékelt műanyag dugókkal.

5. Minden darabot őrizzen meg: ha a mosógépet szállítani kell, előtte ezeket vissza kell szerelni.

! A csomagolóanyag nem gyermekjáték! ! Amennyiben a készüléket meg kívánja dönte-

ni vagy át kívánja helyezni, a belső alkatrészek épsége érdekében előtte mindig szerelje vissza a csavarokat, a gumibakot és a távtartót az A és B pontban. A műveletet követően ne felejtse el leszerelni őket.

Vízszintbe állítás

1. A mosógépet sík és kemény padlóra állítsa, úgy, hogy ne érjen falhoz, bútorhoz vagy máshoz.

2. Ha a padló nem tökéletesen vízszintes, azt az első lábak be-, illetve kicsavarásával kompenzálhatja (lásd ábra). A gép felső burkolatán mért dőlés nem haladhatja meg a 2°-ot.

A pontos vízszintezés biztosítja a gép stabilitását, így az a működés során nem fog rezegni, zajt okozni, illetve elmozdulni. Szőnyegpadló vagy szőnyeg esetén a lábakat úgy állítsa be, hogy a mosógép alatt elegendő hely maradjon a szellőzésre.

Víz- és elektromos csatlakozás

Vízbevezető cső csatlakoztatása

1. Illessze az A tömítést a vízbevezető cső végére és csavarozza fel a 3/4”-os külső menettel rendelkező hidegvíz csapra (lásd ábra). A csatlakoztatás előtt eresszen ki a csapból vizet addig, amíg a víz teljesen átlátszóvá nem válik.

2. A vízbevezető cső csatlakoztatásához csavarozza a csövet a mosógép hátoldalán jobbra fent található vízbemeneti csonkra (lásd ábra)!

3. Ügyeljen arra, hogy a csövön ne legyen törés vagy szűkület!

! A csap víznyomásának a műszaki adatok táblázatában szereplő határértékek között kell lennie (lásd a szemben lévő oldalt).

! Amennyiben a vízbevezető cső nem elég hosszú, forduljon szaküzlethez vagy engedéllyel rendelkező szakemberhez.

! Soha ne használjon korábban már használt csöveket.

! Használja a készülékhez mellékelteket.

A leeresztőcső csatlakoztatása

65 - 100 cm

Csatlakoztassa a leeresztőcsövet a lefolyóhoz vagy a padlótól 65 és 100 cm közötti magasságban lévő fali szifonhoz anélkül, hogy megtörné;

illetve akassza a mosdó vagy a kád szélére úgy, hogy a mellékelt csővezető ívet a csaphoz erősíti (lásd ábra). A leeresztőcső szabad végének nem szabad vízbe merülnie.

! Toldások használata nem javasolt. Amennyiben feltétlenül szükséges, a toldás átmérője egyezzen meg az eredeti csőével és semmiképpen se legyen 150 cm-nél hosszabb.

Elektromos csatlakoztatás

Mielőtt a csatlakozódugót az aljzatba dugná, bizonyosodjon meg arról, hogy:

• az aljzat földelése megfelel a törvény által előírtnak;

• az aljzat képes elviselni a készülék műszaki adatait tartalmazó táblázatban megadott maximális teljesítményfelvételt (lásd szemben);

• a hálózat feszültsége a műszaki adatokat tartalmazó táblázatban szereplő értékek közé esik (lásd szemben);

• az aljzat kompatibilis a mosógép csatlakozódugójával. Ellenkező esetben cserélje ki az aljzatot vagy a csatlakozódugót!

! A mosógép nem állítható fel nyílt téren, még akkor sem, ha tető van fölötte, mivel nagyon veszélyes, ha a gép esőnek vagy zivataroknak van kitéve.

! A csatlakozódugónak a mosógép üzembe helyezett állapotában is könnyen elérhető helyen kell lennie.

! Ne használjon hosszabbítót vagy elosztót. ! A kábel ne legyen se megtörve, se összen-

yomva. ! A tápkábelt csak engedéllyel rendelkező

szakember cserélheti. Figyelem! A fenti előírások gyelmen kívül

hagyása esetén a gyártó elhárít minden felelősséget.

Első mosási ciklus

Üzembe helyezés után – mielőtt a mosógépet használni kezdené – mosószerrel, mosandó ruha nélkül futtassa le az 2-es mosási programot.

Mûszaki adatok

Modell

Méretek

Ruhatöltet:

Elektromos csatlakozás

Vízcsatlakozások

Centrifuga fordulatszám

Az 1061/2010 és 1015/2010 rendeletek szerinti vizsgálati programok.

 

        

  

        

               

 

3. program: normál 60°C-os pamutprogram.

4. program: normál 40°C-os pamutprogram.

                    

Karbantartás és ápolás

A víz elzárása és az elektromos áram kikapcsolása

• Minden mosás után zárja el a vízcsapot. Így

kíméli a mosógép vízrendszerét és megszünteti a vízszivárgás kockázatát.

• A mosógép tisztításakor, illetve karbantartá-

sakor húzza ki a hálózati csatlakozódugót az aljzatból.

A mosógép tisztítása

A külső részeket és a gumirészeket langyos, szappanos vizes ronggyal tisztíthatja. Ne használjon oldószert vagy súrolószert!

A mosószer-adagoló ók tisztítása

A ók felemelésével és kifelé húzásával vegye ki a ókot (lásd ábra). Folyó víz alatt mossa ki! Ezt a tisztítást gyakran el kell végezni.

Az ajtó és a forgódob ápolása

• Az ajtót hagyja mindig résre nyitva, nehogy

rossz szagok keletkezzenek.

2. Órairánnyal ellentétesen forgatva csavarja le a fedelet (lásd ábra). Természetes, hogy egy kevés víz kifolyik;

3. Gondosan tisztítsa ki az üreg belsejét;

4. Csavarja vissza a fedelet;

5. Szerelje vissza a panelt – mielőtt a gép felé nyomná, győződjön meg arról, hogy a horgok a hozzájuk tartozó furatokba illeszkednek.

A vízbevezető cső ellenőrzése

Évente legalább egyszer ellenőrizze a vízbevezető csövet. Ha repedezett vagy hasadozott, ki kell cserélni – a mosás során a nagy nyomás hirtelen szakadást okozhat.

! Soha ne használjon korábban már használt csöveket.

A szivattyú tisztítása

A mosógép öntisztító szivattyúval van felszerelve, melynek nincs szüksége tisztítási és karbantartási műveletekre. Előfordulhat azonban, hogy apró tárgyak (aprópénz, gomb) esnek a szivattyú alsó részén található szivattyúvédő előkamrába.

! Győződjön meg róla, hogy a mosóprogram véget ért, és húzza ki a hálózati csatlakozót.

Az előkamrához való hozzáférés érdekében tegye a következőket:

1. Egy csavarhúzó

segítségével távolítsa el a burkolópanelt a készülék elejéről (lásd ábra);

Óvintézkedések és tanácsok

! A mosógép a nemzetközi biztonsági szabványoknak

megfelelően lett tervezve és gyártva. Ezeket a gyelmeztetéseket biztonsági okokból írjuk le, kérjük, olvassa el őket gyelmesen!

Általános biztonság

• Ez a készüléket háztartási használatra lett tervezve.

• Ezt a készüléket a 8 éves kort betöltött gyer-

mekek, valamint a testileg, érzékszervileg vagy szellemileg korlátozott, nem hozzáértő, illetve a terméket nem ismerő személyek csak megfelelő felügyelet mellett, vagy a készülék biztonságos használatával kapcsolatos alapvető utasítások és a kapcsolódó veszélyek ismeretében használhatják. A gyerekek nem játszhatnak a készülékkel. A karbantartási és tisztítási munkálatokat felügyelet nélkül hagyott gyerekek nem végezhetik.

• Ne érjen a géphez mezítláb, illetve vizes vagy nedves

kézzel vagy lábbal!

• A csatlakozódugót az aljzatból ne a kábelnél, hanem a

csatlakozónál fogva húzza ki!

• Működés közben ne nyissa ki a mosószer-adagoló

ókot.

• Ne nyúljon a leeresztett vízbe, mert forró lehet!

• Semmiképpen ne feszegesse az ajtót: megsérülhet a

véletlen nyitást megakadályozó biztonsági retesz.

• Hiba esetén semmiképpen se nyúljon a gép belső rés-

zeihez, és ne próbálja megjavítani!

• Mindig ügyeljen arra, hogy gyermekek ne mehessenek

a működő gép közelébe.

• A mosás során az ajtó meleg lehet.

• Amennyiben a gépet át kell helyezni, az áthelyezést

két vagy három személy végezze, maximális odagyeléssel. Soha ne próbálja egyedül elmozdítani, mert a készülék nagyon nehéz.

• A mosandó berakása előtt ellenőrizze, hogy a forgódob

üres-e.

ge ezeket a termékeket szelektíven összegyűjteni.

A fogyasztóknak a helyi hatóságot vagy kereskedőt

kell felkeresniük a régi háztartási gépek helyes elhelyezését illetően.

Hulladékelhelyezés

• A csomagolóanyag megsemmisítése: tartsa be a helyi

előírásokat, így a csomagolás újrahasznosítható.

• Az elektromos készülékek megsemmisítéséről szóló

európai direktíva 2012/19/EU előírja, hogy a régi háztartási gépeket nem szabad a normál nem szelektív hulladékgyűjtési folyamat során összegyűjteni. A régi gépeket szelektíven kell összegyűjteni, hogy optimalizálni lehessen a bennük lévő anyagok újrahasznosítását és csökkenteni lehessen az emberi egészségre és környezetre gyakorolt hatásukat. Az áthúzott “szemeteskuka” jele emlékezteti Önt arra, hogy kötelessé-

A mosógép leírása és program elindítása

Kezelőpanel

ON/OFF gomb

Mosószer-adagoló ók

PROGRAMOK

tekerőgomb

Mosószer-adagoló ók: a mosószerek és adalékanyagok betöltésére szolgál (lásd „Mosószerek és mosan- dók”).

ON/OFF gomb: a mosógép be-, illetve kikapcsolására szolgál.

PROGRAMOK tekerőgomb: a programok beállítására szolgál. A program lefutása alatt a tárcsa nem mozdul.

FUNKCIÓ jelzőlámpás gombok: a lehetséges funkciók kiválasztására szolgál. A kiválasztott funkció jelzőlámpája égve marad.

CIKLUS ELŐREHALADÁSÁT /

KÉSLELTETETT INDÍTÁST jelző

lámpák

FUNKCIÓ

jelzőlámpás gombok

HŐMÉRSÉKLET

tekerőgomb

CENTRIFUGÁLÁS

tekerőgomb

AJTÓZÁR lámpa: az ajtó kinyithatóságának jelzésére szolgál (lásd a szemben lévő oldalt).

START/PAUSE jelzőlámpás gomb: a programok elindítására, illetve pillanatnyi megszakítására szolgál. Megjegyzés: A folyamatban lévő mosás szüneteltetéséhez nyomja meg ezt a gombot – a vonatkozó jelzőlámpa narancssárga fénnyel fog villogni, míg a folyamatban lévő fázist jelző lámpa folyamatos fénnyel világítani fog. Ha az AJTÓZÁR lámpa nem világít, kinyithatja az ajtót. A mosásnak a megszakítás időpontjától való folytatásához nyomja meg ismét ezt a gombot.

START/PAUSE

jelzőlámpás gomb

AJTÓZÁR

lámpa

CENTRIFUGÁLÁS tekerőgomb: a centrifugálás bekapcsolására, illetve kikapcsolására szolgál (lásd „Egyéni beállítások”).

HŐMÉRSÉKLET tekerőgomb: a hőmérséklet, illetve a hideg vizes mosás beállítására szolgál (lásd „Egyéni beállítások”).

CIKLUS ELŐREHALADÁSÁT / KÉSLELTETETT INDÍTÁST jelző lámpák: a mosási program

előrehaladásának követésére szolgál. Az égő lámpa az éppen folyamatban lévő fázist jelzi. Ha a késleltetésidőzítés funkció be lett állítva, a jelzőlámpák a program indításáig hátra lévő időt jelzik (lásd a szemben lévő oldalt).

Készenléti üzemmód

Ez a mosógép – az energiatakarékosságra vonatkozó legújabb előírásoknak megfelelően – automatikus kikapcsolási (készenléti) rendszerrel van ellátva, mely a használat 30 percnyi szüneteltetése esetén bekapcsol. Nyomja meg röviden a ON/OFF gombot, és várjon, amíg a készülék újrabekapcsol.

Fogyasztás off üzemmódban: 0,5 W Fogyasztás bekapcsolva hagyott üzemmódban: 8 W

Jelzőlámpák

A jelzőlámpák fontos információkat közvetítenek. Ezek a következők:

Folyamatban lévő fázis jelzőlámpái

A kívánt mosási ciklus kiválasztása és elindítása után a jelzőlámpák a program előrehaladásának megfelelően, egymás után kigyulladnak.

Késleltetett indítás

Bekapcsolt a késleltetett indítás funkció (lásd „Egyéni beállítások”) – a program elindítása után a kiválasztott

késleltetés lámpája villogni kezd:

Az idő múlásával a késleltetésből még hátralévő időt a megfelelő jelzőlámpa villogása jelzi.

A kiválasztott késleltetés leteltével a beállított program végrehajtása elkezdődik.

Mosás

Öblítés

Centrifugálás

Ürítés

Mosás vége

Funkciógombok és az azokhoz tartozó lámpák

A Kívánt funkció kiválasztásakor a megfelelő jelzőlámpa kigyullad. Ha a kiválasztott funkció a beállított programmal nem fér össze, a megfelelő jelzőlámpa villogni kezd, és a funkció nem lesz bekapcsolva. Ha a kiválasztott funkció egy korábban beállított programmal nem kompatibilis, az elsőként kiválasztott funkció lámpája villogni kezd, és csak a második funkció lesz bekapcsolva, a bekapcsolt funkció lámpája folyamatosan világít.

Ajtózár lámpa

A világító jelzőlámpa azt jelzi, hogy a véletlen nyitás megakadályozása érdekében az ajtó be van zárva. Az ajtó kinyitásához meg kell várni, hogy a jelzőlámpa kialudjon (várjon kb. 3 percet). Az ajtó menet közbeni kinyitásához nyomja meg az START/PAUSE gombot; ha az AJTÓZÁR lámpa kialudt, kinyithatja az ajtót.

Program elindítása

1. A ON/OFF gomb megnyomásával kapcsolja be a mosógépet. Néhány másodpercre az összes jelzőlámpa bekapcsol, majd kialszik, és az START/PAUSE lámpa villogni kezd.

2. Helyezze be a mosandó ruhákat, és csukja be az ajtót.

3. A PROGRAMOK tekerőgombbal állítsa be a kívánt programot.

4. Állítsa be a mosási hőmérsékletet (lásd „Egyéni beállítások”).

5. Állítsa be a centrifugálás sebességét (lásd „Egyéni beállítások”).

6. Töltse be a mosószert és adalékanyagokat (lásd „Mosószerek és mosandók”).

7. Válassza ki a kívánt funkciókat.

8. Az START/PAUSE gomb megnyomásával indítsa el a programot, mire a megfelelő jelzőlámpa zöld fénnyel világítani

kezd. A beállított mosási ciklus törléséhez az START/PAUSE gomb megnyomásával szüneteltesse le a készüléket, és válasszon egy úgy mosási ciklust.

9. A program végeztével kigyullad a jelzőlámpa. Amikor az AJTÓZÁR lámpa kialszik, az ajtót ki lehet nyitni. Vegye ki a mosandó ruhákat, és hagyja az ajtót félig nyitva, hogy a forgódob kiszáradjon. A ON/OFF gomb megnyomásával kapcsolja ki a mosógépet.

Programok

nedvességtartalom %

Programtáblázat

Max.

Programleírás

Programok

Hétköznapi programok (Daily) PAMUT ELOMOSÁS: Erosen szennyezett fehér ruhák.

PAMUT: Erosen szennyezett fehér ruhák.

NORMÁL 60°C-OS PAMUTPROGRAM (1): Erosen szennyezett fehér és maga-

sabb homérsékleten mosható színes ruhák. NORMÁL 40°C-OS PAMUTPROGRAM (2): Erosen szennyezett kényes fehér és

színes ruhák. SZÍNES PAMUT: Enyhén szennyezett fehér és kényes színes ruhák.

SZINTETIKUS: Erosen szennyezett, magasabb homérsékleten mosható színes ruhák.

SZINTETIKUS (3): Enyhén szennyezett, magasabb homérsékleten mosható színes ruhák.

NORMÁL 20°C-OS PAMUTPROGRAM: Erosen szennyezett kényes fehér és színes ruhák.

Speciális programok (Special) GYAPJÚ: Gyapjú, kasmír stb. ruhanemuk mosásához.

SELYEM/FÜGGÖNY: Selyem ruhanemukhöz, viszkózus anyagokhoz, fehérnemukhöz.

JEANS

EXPRESS: Az enyhén szennyezett ruhadarabok gyors átöblítésére (nem javasolt

gyapjú, selyem és kézzel mosandó ruhanemukhöz).

Sport (Sport) Sport Intensive

Sport Light

Sport Shoes

Részleges programok

ÖBLÍTÉS

CENTRIFUGÁLÁS + SZIVATTYÚZÁS

sebes-

hom.

ség

(°C)

(ford./

perc)

90° 1000 90° 1000 -

60° 1000 -

40° 1000 -

40° 1000 60° 800 40° 800 20° 1000 -

40° 800 30° 0 40° 800 -

30° 800 -

30° 600 30° 600 -

30° 600 -

- 1000 - -

- 1000 - - - - 4 - - - 16‘

A kijelzőn megjelenő vagy a kézikönyben feltüntetett ciklusidők szokásos körülmények alapján becsült értékek. A tényleges időt számos tényező befolyásolhatja – pl. a bemeneti víznyomás, a környezeti hőmérséklet, a mosószer mennyisége, a ruhatöltet mennyisége és típusa, a ruhatöltet kiegyensúlyozása, a kiválasztott további opciók.

1) 1061/2010 szabvány szerinti vezérlőprogramok: állítsa be a 3-os programot 60 °C.

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 60°C -on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

2) 1061/2010 szabvány szerinti vezérlőprogramok: állítsa be a 4-os programot 40 °C.

Ez a ciklus egy adag, nem különösebben koszos pamut ruhadarabok mosására alkalmas, és ez a leghatékonyabb a víz- és energiafogyasztás szempontjából is. 40°C -on mosható termékekhez. A mosás tényleges hőmérséklete eltérhet a megjelölt értéktől.

A viszgálószervek számára:

2) Hosszú pamut program: állítsa be a 4-es programot 40 °C-ra.

3) Szintetikus program mentén: állítsa be a 6-es programot 40 °C-ra.

Mosószerek

Elo-

Mo-

mosás

sás

  

           

     

 

   

 

Öblíto

 

Fe-

hérí-

tőszer

Max.

ruhamennyiség (kg)

kWh

Maradék

Energiafogyasztás

- 4 62 1,46 44 140’ 4 62 1,49 42 125’

4 62 0,78 30,6 145’

4 62 0,66 44 140’

4 62 0,65 32 85’ 2 42 0,67 26 95’ 2 42 0,42 27 85’ 4 - - - 160’

- 1 - - - 55’

- 1 - - - 50’

- 1,5 - - - 70’

- 1,5 71 0,14 16 15’

- 1,5 - - - 80’

- 1,5 - - - 55’

Max.

- - - 50’

2 par

4 - - - 36‘

Összes víz lt

Programido

Normál 20 °C-os pamutprogram (7-es program)– Ideális a szennyezett pamut töltetekhez. A 40 C-os mosáséhoz mérhető, akár hideg mosás mellett is elérhető jó teljesítményt egy rendszeres időközönként ismétlődő sebességcsúcsokkal jellemezhető, változó sebességű mechanikus mozgás biztosítja. Express: ez a program enyhén koszos ruhadarabok rövid idő alatt történő kimosására lett kifejlesztve – mindössze 15 percig tart, így energiát és időt takarít meg. Az 11-ös programot 30 °C-ra beállítva különböző jellegű anyagokat együttesen is lehet mosni (kivéve gyapjút és selymet) maximum 1,5 kg ruhatöltet-mennyiségig. A Sport Intensive programot (12-es program) az nagyon koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. A Sport Light programot (13-es program) az enyhén koszos sportruházatok (melegítők, rövid nadrágok stb.) mosására tervezték. A legjobb eredmény érdekében javasoljuk, hogy ne lépje túl a „programtáblázat”-ban feltüntetett maximális töltetet. Javasoljuk, hogy használjon folyékony mosószert féladagnak megfelelő adagban. A Sport Shoes programot (14-as program) a sportcipők mosására tervezték. A legjobb eredmény érdekében ne mosson egyszerre 2 párnál többet.

Egyéni beállítások

A hőmérséklet beállítása

A mosási hőmérséklet beállításához forgassa el a HŐMÉRSÉKLET tekerőgombot (lásd Programtáblázat). A hőmérsékletet a hideg vízzel történő mosás hőmérséklet-értékéig lehet csökkenteni ( ). A készülék automatikusan megakadályozza, hogy az egyes programokhoz maximálisan beállíthatónál magasabb fordulatszámon centrifugáljon.

A centrifugálás beállítása

A kiválasztott programhoz tartozó centrifugálás fordulatszámának beállításához forgassa el a CENTRIFUGÁLÁS tekerőgombot. A különféle programokhoz beállítható maximális fordulatszámok a következők:

Programok Maximális fordulatszám

Pamut 1000 fordulat/perc Műszál 800 fordulat/perc Gyapjú 800 fordulat/perc Selyem Csak ürítés

A centrifugálás fordulatszáma csökkenthető, vagy a jelre állítással teljesen kikapcsolható. A készülék automatikusan megakadályozza, hogy az egyes programokhoz maximálisan megengedett fordulatszámnál magasabbon centrifugáljon.

Funkciók

A mosógép különféle mosási funkciói lehetővé teszik a kívánt tisztítás és fehérség elérését. A funkciók bekapcsolásához tegye a következőket:

1. Nyomja meg a kívánt funkció gombját.

2. A megfelelő jelzőlámpa világítása azt jelzi, hogy a hozzá tartozó funkció be van kapcsolva. Megjegyzés: A jelzőlámpa gyors villogása azt jelenti, hogy a beállított programhoz a jelzőlámpához tartozó funkció nem

választható.

Ennek az opciónak a kiválasztásakor a mechanikus mozgás, a homérséklet és a vízhasználat kis, pamut és muszálas holmikat tartalmazó töltetre van optimalizálva (lásd “programtáblázat”). Az “ ” opció használatával rövidebb ido alatt, víz- és energiatakarékosan moshat. Javasoljuk, hogy használjon folyékony mosószert a töltet mennyiségéhez illo adagban.

! Ez a funkció nem használható a 1, 2, 7, 8, 9, 10, 11, 12, 13, 14, , , programok.

Folteltávolítás

A fehérítés ciklus a legmakacsabb foltok eltávolítására alkalmas. Ne felejtse al a fehérítőszert a 4-es berakható tartályba tölteni (lásd “Fehérítő ciklus”).

! Ez a funkció nem használható a 1, 8, 9, 10, 11, 12, 13, 14, , programoknál.

Extra öblítés

E funkció alkalmazásával nő az öblítés, valamint a végső mosószer-eltávolítás hatékonysága. Használata a különösen érzékeny bőrű embereknél ajánlott.

! Ez a funkció nem használható a 11, , programoknál.

Késleltetett indítás

A mosógép indítását maximum 12 órával késlelteti. A késleltetés beállításához nyomogassa a gombot addig, míg a késleltetés kívánt értékét jelölő jelzőlámpa ki nem gyullad. A gomb ötödik megnyomására a funkció kikapcsol. Megjegyzés: Az START/PAUSE gomb megnyomását követően a beállított program elindulásáig a késleltetés értékét csak csökkenteni lehet.

! Ez valamennyi program esetén bekapcsolható.

Mosószerek és mosandók

Mosószer-adagoló ók

A mosás eredményessége függ a mosószer helyes adagolásától is: ha túl sokat adagol belőle, a mosás nem lesz hatékonyabb, de hozzájárul ahhoz, hogy lerakódás képződjön a mosógépben, valamint a környezetet is jobban szennyezi.

! Ne használjon kézi mosószert, mert túlzottan sok hab

képződik.

! Fehér színű pamut ruhadarabokhoz, előmosáshoz és

60 °C-nál magasabb hőmérsékleten történő mosásokhoz mosóport használjon.

! Kövesse a mosópor csomagolásán feltüntetett utasításokat.

Húzza ki a mosószeradagoló ókot, és a következők szerint tegye bele a mosószert, illetve az adalékot.

1-es rekesz: Mosószer előmosáshoz (por)

A mosószer betöltése előtt győződjön meg arról, hogy a 4-es berakható rekesz nincs ebben a rekeszben.

2-es rekesz: Mosószer mosáshoz (por vagy folyadék)

A folyékony mosószert csak az indítás előtt lehet betölteni.

3-as rekesz: Adalékok (öblítők stb.)

Az öblítő ne érjen a rács fölé.

4-es berakható rekesz: Fehérítőszer

Fehérítő ciklus

! A hagyományos fehérítést tartós fehér ruhákhoz, a

kíméletest pedig színes, szintetikus vagy gyapjú anya-

gokhoz használjuk.

Tegye be a 4-es berakható tartályt az 1-es rekeszbe. A fehérítőszer betöltése közben vigyázzon arra, hogy az a központi csapon jelzett “max” szintet ne haladja meg (lásd ábra).

Ha a mosás során akar fehéríteni, töltse be a mosószert és az adalékokat, állítsa be a kívánt programot, és kapcsolja be a “Folteltávolítás” funkció . A 4-es berakható tartály használata kizárja az előmosást.

A mosandó ruhák előkészítése

• Osztályozza a mosandókat a következők szerint:

- Szövet típusa / címkén lévő szimbólum.

- Színek Válogassa külön a színes és fehér ruhákat.

• Ürítse ki a zsebeket, és vizsgálja meg a gombokat.

• Ne lépje túl a mosandók száraz tömegére vonatkozóan a “Programtáblázat” megadott értékeket.

Milyen nehezek a mosandó ruhák?

1 lepedő: 400–500 g 1 párnahuzat: 150–200 g 1 asztalterítő: 400–500 g 1 fürdőköpeny: 900–1200 g 1 törölköző: 150–250 g

Különleges bánásmódot igénylő ruhadarabok

Gyapjú: A 8-os programmal gyapjúholmikat lehet mosni,

azokat is, melyek címkéjén a „csak kézzel mosható” utasítás szerepel. A legjobb eredmény elérése érdekében használjon speciális mosószert, és ne lépje túl az 1 kg ruhatöltetet. Selyem: az összes selyem ruhadarab mosásához használja az ehhez való, 9-es programot! A kényesebb ruhaneműkhöz tanácsos speciálisan rájuk kifejlesztett mosószert használni. Függönyök: hajtogatva tegye párnahuzatba (vászonzsákba) vagy hálós zacskóba. Használja a 9-es programot. Jeans: A mosás előtt fordítsa ki a ruhadarabokat, és használjon folyékony mosószert. Használja a 10-as programot.

A bepakolt ruhák kiegyensúlyozására szolgáló rendszer

A túlzott zajhatás megelőzésére, valamint a mosandók egyenletes eloszlása érdekében a forgódob a centrifugafázis előtt a mosási centrifugasebességnél kicsit nagyobb sebességre kapcsol. Amennyiben a töltet kiegyensúlyozására irányuló próbálkozások nem vezetnek eredményre, a készülék az elméleti centrifugasebességnél lassabb centrifugálásra kapcsol. Jelentős kiegyensúlyozatlanság esetén a mosógép, centrifugálás előtt megpróbálja a töltetet megfelelően eloszlatni. A töltet megfelelő eloszlásának biztosítása érdekében ajánlatos a nagy ruhaneműket a kicsikkel összekeverni.

Ha csak fehérítést akar végezni, öntse a fehérítőszert a 4-es berakható tartályba, és állítsa be az “Öblítés” programot és kapcsolja be a “Folteltávolítás” funkció .

Rendellenességek és elhárításuk

Előfordulhat, hogy a mosógép nem működik. Mielőtt felhívná a szervizt (lásd „Szerviz”), ellenőrizze, hogy nem olyan problémáról van-e szó, amely a következő lista segítségével egyszerűen megoldható!

Rendellenességek:

A mosógép nem kapcsol be.

A mosási ciklus nem indul el.

A mosógép nem kap vizet (az első mosási fázis jelzőlámpája gyorsan villog).

A mosógép folytonosan szívja, és üríti a vizet.

Lehetséges okok / megoldás:

• A hálózati csatlakozódugó nincs bedugva az aljzatba, vagy nem eléggé ahhoz, hogy jól érintkezzen.

• Nincs áram a lakásban.

• A mosógép ajtaja nincs jól bezárva.

• Nem nyomta meg a ON/OFF gombot.

• Nem nyomta meg az START/PAUSE gombot.

• A vízcsap nincs nyitva.

• Az indítás időjelzőjén késletetés lett beállítva – késleltetésidőzítő.

• A vízbevezető cső nincs csatlakoztatva a csaphoz.

• A cső meg van törve.

• A vízcsap nincs nyitva.

• A lakásban nincs víz.

• Nincs elegendő nyomás.

• Nem nyomta meg az START/PAUSE gombot.

• A leeresztőcső nem a padlószinttől 65 és 100 cm közötti magasságban van felszerelve (lásd „Üzembe helyezés”).

• A leeresztőcső vége vízbe merül (lásd „Üzembe helyezés”).

• A fali szifonnak nincs szellőzése.

Ha ezen vizsgálatok után a probléma nem oldódik meg, zárja el a vízcsapot, kapcsolja ki a mosógépet, és hívja ki a szervizszolgálatot. Ha a lakás egy épület legfelsőbb emeleteinek egyikén található, lehetséges, hogy a csatornaszellőző eltömődésének jelensége (szivornyahatás) lépett fel, ezért a mosógép folytonosan szívja, és leereszti a vizet. E kellemetlenség elkerülésére a kereskedelmi forgalomban rendelkezésre állnak csatornaszellőzőszelepek.

A mosógép nem üríti le a vizet, vagy nem centrifugál.

A mosógép nagyon rázkódik a centrifugálás alatt.

A mosógépből elfolyik a víz.

Az „funkció” lámpák és az „START/ PAUSE” lámpa villog, az egyik „folyamatban lévő fázis” lámpa és az „ajtózár” lámpa állandó fénnyel világít.

Sok hab képződik.

• A program nem ereszti le a vizet: néhány programnál a vizet kézileg kell leereszteni.

• A VASALÁSKÖNNYÍTÉS funkció be lett kapcsolva – a program befejezéséhez nyomja meg az START/PAUSE gombot (lásd „Egyéni beállítá- sok”).

• A leeresztőcső meg van törve (lásd „Üzembe helyezés”).

• A lefolyó el van dugulva.

• Az üzembe helyezéskor a forgódob rögzítése nem lett eltávolítva (lásd „Üzembe helyezés”).

• A készülék nincs vízszintben (lásd „Üzembe helyezés”).

• A mosógép bútorok és falak közé van szorítva (lásd „Üzembe helyezés”).

• A vízbevezető cső nincs jól felcsavarva (lásd „Üzembe helyezés”).

• A mosószer-adagoló ók eltömődött (tisztításához lásd „Karbantartás és ápolás”).

• A leeresztőcső nincs szorosan rögzítve (lásd „Üzembe helyezés”).

• Kapcsolja ki a készüléket, és húzza ki a dugót a konnektorból, várjon körülbelül 1 percet, majd indítsa újra! Ha a hiba továbbra is fennáll, forduljon a szervizhez!

• A mosószer nem mosógépekhez való (kell, hogy szerepeljen rajta, hogy „gépi”, „kézi vagy gépi mosáshoz”, vagy hasonló).

• Túl sok mosószert használt.

Szerviz

Mielőtt a szervizhez fordulna:

• Győződjön meg arról, hogy a hibát nem tudja saját maga is elhárítani (lásd „Rendellenességek és elhárításuk”);

• Indítsa újra a programot, hogy lássa, elhárította-e a hibát;

• Ellenkező esetben forduljon az engedéllyel rendelkező szakszervizhez a garanciajegyen található telefonszámon.

! Soha ne forduljon engedéllyel nem rendelkező szerelőhöz!

Közölje:

• a meghibásodás jellegét;

• a mosógép típusát (Mod.);

• a gyártási számot (S/N). Ezek az adatok a mosógép hátoldalán, illetve az elülső oldalon az ajtó belsején elhelyezett adattáblán találhatók.

Návod k použití

PRAČKA

Česky

IWUC 4105

Obsah

Instalace, 26-27

Rozbalení a vyrovnání do vodorovné polohy Připojení k elektrické a k vodovodní síti První prací cyklus Technické údaje

Údržba a péče, 28

Uzavření přívodu vody a vypnutí elektrického napájení Čištění pračky Čištění dávkovače pracích prostředků Péče o dvířka a buben Čištění čerpadla Kontrola přítokové hadice na vodu

Opatření a rady, 29

Základní bezpečnostní pokyny Likvidace

Popis pračky a zahájení pracího programu, 30-31

Ovládací panel Kontrolky Zahájení pracího programu

Prací programy, 32

Tabulka pracích programů

Uživatelská nastavení, 33

Nastavení teploty Nastavení rychlosti odstřeďování Funkce

Prací prostředky a prádlo, 34

Dávkovač pracích prostředků Cyklus bělení Příprava prádla Oděvy vyžadující zvláštní péči Systém automatického vyvážení náplně

Poruchy a způsob jejich odstranění, 35

Servisní služba, 36

Instalace

! Je důležité uschovat tento návod tak, abyste jej mohli kdykoli konzultovat. V případě prodeje, darování nebo přestěhování pračky se ujistěte, že zůstane uložen v blízkosti pračky, aby mohl posloužit novému majiteli při seznámení s její činností a s příslušnými upozorněními.

! Pozorně si přečtěte uvedené pokyny: obsahují důležité informace týkající se instalace, použití a bezpečnosti při práci.

Rozbalení a vyrovnání do vodorovné polohy

Rozbalení

1. Rozbalte pračku.

2. Zkontrolujte, zda během přepravy nedošlo k jejímu poškození. V případě, že je poškozena, ji nezapojujte a obraťte se na prodejce.

3 . O d s t r a ň t e 4 šrouby chránící před poškozením během přepravy a gumovou podložku s příslušnou rozpěrkou, které se nachá zejí v za dní části (viz obrázek).

4. Uzavřete otvory po šroubech plastovými krytkami z příslušenství.

5. Uschovejte všechny díly: v případě opětovné přepravy pračky je bude třeba namontovat zpět.

Dokonalé vyrovnání do vodorovné polohy zabezpečí stabilitu zařízení a zamezí vzniku vibrací a hluku během činnosti. V případě instalace na podlahovou krytinu nebo na koberec nastavte nožky tak, aby pod pračkou zůstal dostatečný volný prostor pro ventilaci.

Připojení k elektrické a k vodovodní síti

Připojení přítokové hadice vody

1. Vl o ž te těs n ě ní A do koncové části přítokové hadice a připevněte ji k uzávěru studené vody se závitem 3/4“ (viz obrázek). Před připojením hadice n e chte v o d u odtéci, dokud nebude průzračná.

2. Připojte přítokovou h a d i c i k p r a č c e p r o s t ř e d n i c t v í m příslušné přípojky na vodu, umístěné vpravo nahoře (viz obrá- zek).

! Pokaždé, když je třeba zařízení nahnout nebo přesunout, je třeba kvůli zajištění neporušenosti vnitřních součástí namontovat zpět šrouby, gumovou podložku a rozpěrku do poloh A a B. Po provedení potřebných operací je nezapomeňte znovu odmontovat.

! Obaly nejsou hračky pro děti!

Vyrovnání do vodorovné polohy

1. Pračku je třeba umístit na rovnou a pevnou podlahu, aniž by se opírala o stěnu, nábytek či něco jiného.

2. V případě, že podlaha není dokonale vodorovná, mohou být p ř í padné rozdíly vykompenzovány šroubováním předních nožek (viz obrázek); Úhel sklonu, naměřený na pracovní ploše, nesmí přesáhnout 2°.

3. Dbejte na to, aby hadice nebyla příliš ohnutá ani stlačená.

! Tlak v rozvodu vody se musí pohybovat v rozmezí hodnot uvedených v tabulce s technickými údaji (viz vedlejší strana).

! V případě, že délka přítokové hadice nebude dostatečná, obraťte se na specializovanou prodejnu nebo na autorizovaný technický personál.

! Nikdy nepoužívejte již použité hadice.

! Používejte hadice z příslušenství zařízení.

+ 58 hidden pages
