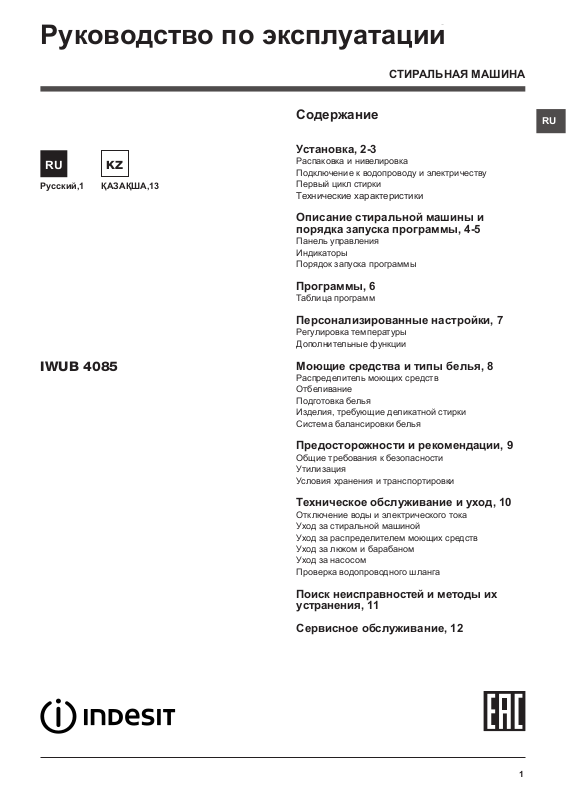

Indesit IWUB 4085 User Manual

Руководство по эксплуатации

СТИРАЛЬНАЯ МАШИНА

Русский,1

ҚАЗАҚША,13

IWUB 4085

Содержание

Установка, 2-3

Распаковка и нивелировка Подключение к водопроводу и электричеству Первый цикл стирки

Технические характеристики

Описание стиральной машины и порядка запуска программы, 4-5

Панель управления Индикаторы Порядок запуска программы

Программы, 6

Таблица программ

Персонализированные настройки, 7

Регулировка температуры Дополнительные функции

Моющие средства и типы белья, 8

Распределитель моющих средств Отбеливание Подготовка белья Изделия, требующие деликатной стирки Система балансировки белья

Предосторожности и рекомендации, 9

Общие требования к безопасности Утилизация Условия хранения и транспортировки

Техническое обслуживание и уход, 10

Отключение воды и электрического тока Уход за стиральной машиной Уход за распределителем моющих средств Уход за люком и барабаном Уход за насосом Проверка водопроводного шланга

Поиск неисправностей и методы их устранения, 11

Сервисное обслуживание, 12

Установка

! Сохраните данное руководство. Оно должно быть в

комплекте со стиральной машиной в случае продажи, передачи оборудования или при переезде на новую квартиру, чтобы новый владелец оборудования мог ознакомиться с правилами его функционирования и обслуживания.

! Внимательно прочитайте руководство: в нем

содержатся важные сведения по установке и безопасной эксплуатации стиральной машины.

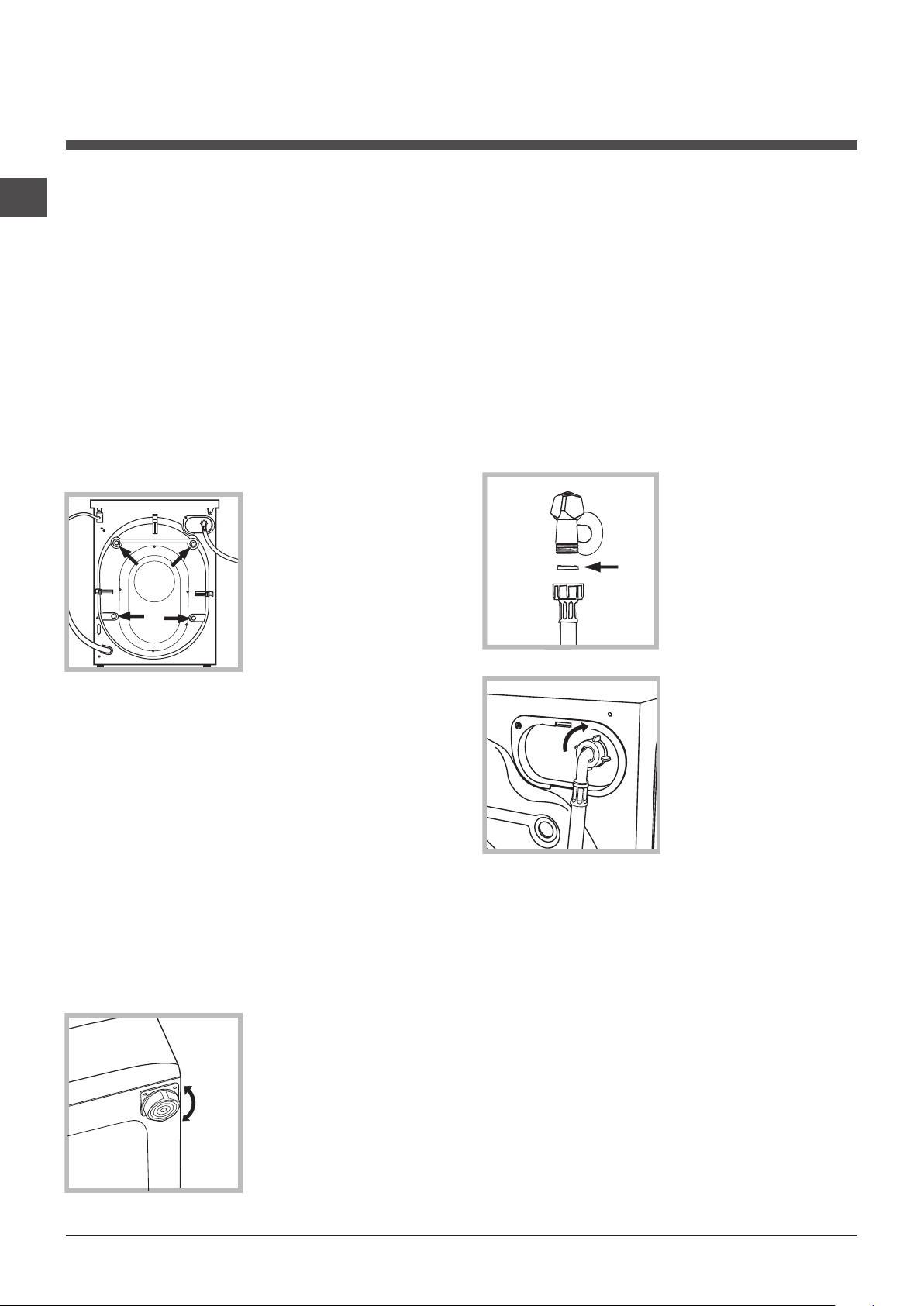

Распаковка и выравнивание

Распаковка

1. Распакуйте стиральную машину.

2. Убедитесь, что оборудование не было повреждено во время транспортировки. При обнаружении повреждений – не подключайте машину – свяжитесь с поставщиком немедленно.

3. Удалите четыре транспортировочных винта и резиновые пробки с прокладками, расположенные в задней части стиральной машины (см. рис.).

После установки машины на место проверьте по уровню горизонтальность верхней крышки корпуса, отклонение горизонтали должно быть не более 2°.

Правильное выравнивание оборудования поможет избежать шума, вибраций и смещений во время работы машины. Если стиральная машина стоит на полу, покрытом ковром, убедитесь, что ее основание возвышается над ковром. В противном случае вентиляция будет затруднена или вовсе невозможна.

Подключение к водопроводной и электрической сети

Подсоединение заливного шланга

1. Вставьте прокладку А в конец заливного шланга и наверните его на вывод водопровода холодной воды с резьбовым отверстием 3/4 дюйма (см. рис.).

Перед подсоединением откройте водопроводный кран и дайте стечь грязной воде.

4. Закройте отверстия прилагающимися пластиковыми заглушками.

5. Сохраняйте все детали: они Вам понадобятся при последующей транспортировке стиральной машины.

! Не разрешайте детям играть с упаковочными

материалами.

! Каждый раз при необходимости наклонить или переме-

стить машину во избежание повреждения ее внутренних компонентов необходимо устанавливать болты, резиновую втулку и распорную деталь в точках А и В.

Выравнивание

1. Установите стиральную машину на ровном и

прочном полу, так чтобы она не касалась стен, мебели и прочих предметов.

2. После установки машины на место отрегулируйте ее устойчивое положение путем вращения передних ножек (см. рис.). Для этого сначала ослабьте контргайку, после завершения регулировки контргайку затяните.

2. Подсоедините заливной шланг к стиральной машине, навинтив его на водоприемник, расположенный в задней верхней части справа

(см. рис.).

3. Убедитесь, что шланг не перекручен и не пережат.

! Давление воды должно быть в пределах значений,

указанных в таблице Технических характеристик (см. с. 3).

! Если длина водопроводного шланга окажется

недостаточной, обратитесь в Авторизованный cервисный центр.

! Никогда не используйте шланги, бывшие в

употреблении.

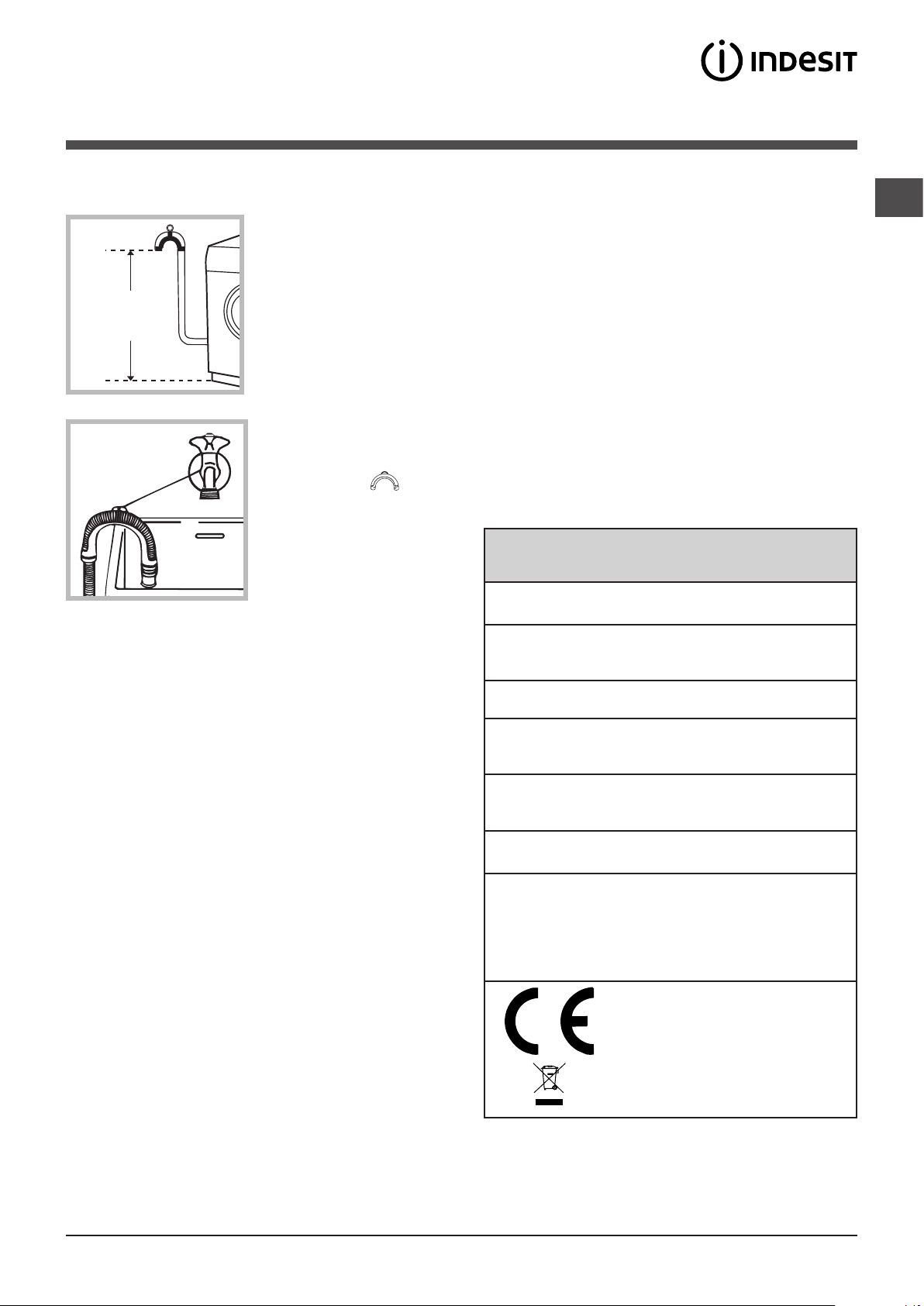

Подсоединение сливного шланга

65 - 100 cm

Повесьте загнутый конец сливного шланга на край раковины, ванны, или поместите в специальный вывод канализации. Шланг не должен переги баться. Верхняя точка сливного шланга должна находиться на высоте 65 100 см от пола. В качестве альтернативы поместите конец сливного шланга в раковину или в ванну,

прикрепив направляющую

(приобрести которую можно в сервисном центре) к крану (см. рисунок).

! Не рекомендуется применение удлинителей для сливного шланга, при необходимости допускается его наращивание шлангом такого же диаметра и длиной не более 150 см.

Подсоединение к электросети

Внимание! Оборудование обязательно должно быть заземлено!

1. Машина подключается к электрической сети при помощи двухполюсной розетки с заземляющим контактом (розетка не поставляется с машиной). Фазный провод должен быть подключен через автомат защиты сети, рассчитанный на максимальный ток (ток срабатывания) 16 А, и имеющий время срабатывания не более 0,1 с.

2. При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом, имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1,5 кв. мм (или алюминиевыми жилами сечением не менее 2,5 кв. мм), доработка электросети не производится. При отсутствии указанной розетки и проводки следует провести их монтаж.

3. Прокладка заземления отдельным проводом не допускается.

4. Для доработки электрической сети рекомендуется применять провод типа ППВ 3х1,5 380 ГОСТ 622379. Допускается применение других марок кабеля, обеспечивающих пожаро и электробезопасность при эксплуатации машины.

Перед включением машины в сеть убедитесь, что:

 розетка и проводка соответствуют требованиям, изло-

женным в данном разделе инструкции;

 напряжение и частота тока сети соответствуют данным

машины;

 розетка и вилка одного типа;  розетка заземлена в соответствии с нормами безопас-

ности, описанными в данном разделе инструкции. Если вилка не подходит к розетке, ее следует заменить на новую, соответствующую розетке, или заменить питающий кабель. За мена кабеля должна производиться только квалифицированным персоналом. Запрещается использование переходников, двойных и более розеток и удлинителей (они создают опасность возгорания). Если Вы считаете их использование необходимым, применяйте один единственный удлинитель, удовлетворяющий требованиям безопасности.

Оборудование, подключенное с нарушением требований безопасности бытовых приборов большой мощности, изложенных в данной инструкции, является потенциально опасным. Производитель не несет ответственности за ущерб здоровью и собственности, если он вызван несоблюдением указанных норм установки.

Первый цикл стирки

По завершении установки, перед началом эксплуатации необходимо произвести один цикл стирки со стиральным порошком, но без белья, по программе 90°C без предварительной стирки.

Технические данные

Модель IWUB 4085 Страна-

изготовитель

Габаритные размеры

Вместимость от 1 до 4 кг Номинальное

значение напряжения электропитания или диапазон напряжения

максимальную мощность

Условное обозначение рода электрического тока или номинальная частота переменного тока

Класс зашиты от поражения электрическим током

Водопроводное подсоединение

Скорость отжима до 800 оборотов в минуту Программы

управления в соответствии с Директивой EN 60456

Степень защиты от попадания твердых частиц и влаги, обеспечиваемая защитной оболочкой, за исключением низковольтного оборудования, не имеющего защиты от влаги:

IPX4

Дату производства данной техники можно получить из серийного номера, расположенного под штрих-кодом (S/N XXXXXXXXX), следующим образом

Класс

энергопотребления

Россия

ширина 59,5 см. высота 85 см. глубина 33 см.

220240 V ~

1550 W

50 Hz

Класс защиты I

максимальное давление 1 МПа (10 бар) минимальное давление 0,05 МПа (0,5 бар) емкость барабана 27 литров

программа 2; температура 60°C; загрузка 4 кг белья.

Данное изделие соответствует следующим Директивам Европейского Сообщества:  EMC 2014/30/EU (Электромагнитная совместимость);  LVD 2014/35/EU (Низкое напряжение)  2012/19/EU  (WEEE)

 1ая цифра в S/N соответствует последней цифре года,  2ая и 3я цифры в S/N  порядковому номеру месяца года,  4ая и 5ая цифры в S/N  день

Описание стиральной машины и порядка запуска программы

Панель управления

Распределитель моющих средств

Кнопка

ВКЛ/ВЫКЛ

Рукоятка выбора

ПРОГРАММ

ТЕМПЕРАТУРЫ

Регулятор

Индикаторы ВЫПОЛНЕНИЯ

ФАЗ ЦИКЛА/ЗАПУСКА С ЗАДЕРЖКОЙ

Кнопки с индикаторами дополнительных

ФУНКЦИЙ

Кнопка с индикатором

ПУСК/ПАУЗА

Индикатор

БЛОКИРОВКИ ЛЮКA

Распределитель моющих средств: для загрузки стиральных веществ и добавок (см. «Моющие средства и типы белья»).

Кнопка ВКЛ/ВЫКЛ: служит для включения и выключения стиральной машины.

Рукоятка выбора ПРОГРАММ: служит для выбора программ. В процессе выполнения программы рукоятка не вращается.

Кнопки с индикаторами дополнительных ФУНКЦИЙ: служат для выбора имеющихся дополнительных функций. Индикатор, соответствующий выбранной функции, останется включенным.

Регулятор ТЕМПЕРАТУРЫ: служит для настройки температуры или для стирки в холодной воде (см. «Персонализированные настройки»).

индикаторы ВЫПОЛНЕНИЯ ФАЗ ЦИКЛА/ЗАПУСКА С ЗАДЕРЖКОЙ: показывают последовательность выполнением программы стирки. Включенный индикатор соответствует текущей фазе. Если была включена функция “Таймер отсрочки”, индикаторы будут показывать время, остающееся до запуска программы (см. страницу сбоку).

Кнопка с индикатором ПУСК/ПАУЗА: служит для запуска или для временного прерывания программы. ПРИМЕЧАНИЕ: для временного прерывания текущего цикла стирки нажмите эту кнопку. Соответствующий индикатор замигает оранжевым цветом, а индикатор текущей фазы стирки будет гореть, не мигая. Если индикатор БЛОКИРОВКИ ЛЮКA погас, можно открыть люк. Для возобновления цикла стирки с момента, когда он был прерван, вновь нажмите ПУСК/ПАУЗА.

Режим ожидания

Настоящая стиральная машина отвечает требованиям новых нормативов по экономии электроэнергии, укомплектована системой автоматического отключения (режим сохранения энергии), включающейся через 30 минут простоя машины. Нажмите один раз кнопку ВКЛ/ ВЫКЛ и подождите, пока машина вновь включится.

Индикатор БЛОКИРОВКИ ЛЮКA: показывает, можно ли открыть люк (см. страницу сбоку).

Индикаторы

Индикаторы сообщают пользователю важные сведения. Значение индикаторов:

Таймер отсрочки

Если была включена функция “Таймер отсрочки” (см. «Персонализированные настройки»), после запуска программы начнет мигать индикатор, соответствующий заданному времени задержки:

По мере отсчета времени будет показываться остающееся время вместе с миганием соответствующего индикатора.

Индикаторы текущей фазы цикла:

После выбора и запуска цикла стирки индикаторы будут загораться один за другим, показывая последовательность выполнения программы:

Cтирка

Полоскание

Отжим

Слив

Конец цикла

Кнопки дополнительных функций и соответствующие индикаторы

При выборе функции загорается соответствующая кнопка. Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена. Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится.

Индикатор блокировки люка:

Включенный индикатор означает, что люк заблокирован во избежание его случайного открытия.

По истечении выделенной задержки активизируется заданная программа.

Для того чтобы открыть его, необходимо дождаться, когда индикатор погаснет (ожидайте приблиз. 3 минуты). Если требуется открыть люк после пуска цикла, нажмите кнопку ПУСК/ПАУЗА. Когда погаснет индикатор БЛОКИРОВКА ЛЮКА, можно открыть люк

Порядок запуска программы

1. Включите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ. Все индикаторы загорятся на несколько секунд, затем погаснут, останется мигать индикатор ПУСК/ПАУЗА.

2. Загрузите белье в барабан и закройте люк.

3. Задайте рукояткой ПРОГРАММА нужную программу.

4. Задайте температуру стирки (см. «Персонализированные настройки»).

5. Поместите моющие средства и добавки (см. «Стиральные вещества и типы белья»).

6. Включите нужные дополнительные функции.

7. Запустите программу при помощи кнопки ПУСК/ПАУЗА, соответствующий индикатор загорится зеленым цветом.

Для отмены заданного цикла переключите машину в режим паузы при помощи кнопки ПУСК/ПАУЗА и выберите новый цикл.

8. По завершении программы загорится индикатор . Люк можно открывать после выключения индикатора БЛОКИРОВКИ ЛЮКА . Выньте белье и оставьте люк полуоткрытым для сушки барабана. Выключите стиральную машину, нажав кнопку ВКЛ/ВЫКЛ.

Программы

Описание программы

Ìàêñ

òåìï.

(°C)

Ìàêñ.

скорость

(îá./

ìèí.)

Стиральные средства

Ìàêñ.

загрузка (кг)

Продолжитть

цикла

Предвар-

ительная

стирка

Стирка

Отбели-

ватель

Ополаски

ватель

Нормаль-

íàÿ

Eco

Time

Нормаль-

íàÿ

Eco

Time

Ежедневные программы

ХЛОПОK: стирка с замачиванием

90° 800

 



4 - 133 -

ХЛОПОK: сильнозагрязненное белое белье.

90° 800 -

  

4 - 114 -

ХЛОПОK (1): сильнозагрязн¸нное белое и прочно окрашенное цветное бель¸.

60° 800 -

  

4 - 145 -

ХЛОПОK (2): сильнозагрязн¸нное белое и деликатное цветное бель¸.

40° 800 -

  

4 - 103 -

ХЛОПОK: сильнозагрязн¸нное белое и прочно окрашенное цветное бель¸.

60° 800 -

  

4 2,5 110 102

ХЛОПОK ЦВЕТНОЙ (3): слабозагрязн¸нное белое и деликатное цветное бель¸.

40° 800 -

  

4 2,5 82 78

СИНТЕТИKА: сильнозагрязн¸нное прочно окрашенное цветное бель¸.

60° 800 -

  

1,8 1,5 75 74

СИНТЕТИKА: слабозагрязн¸нное прочно окрашенное цветное бель¸.

40° 800 -

  

1,8 1,5 71 54

Специальные программы

ШЕРСТЬ: для шерсти, кашемира и т.д.

40° 800 -



1 - 43 -

ШЕЛK/ЗАНАВЕСKИ: для изделий из шелка, вискозы и нижнего белья.

30° 0 -



1 - 42 -

Джинсы

40° 800 -



1,5 - 60 -

Зкспресс 15': для быстрого освежения слабозагрязн¸нного белья (не для шерсти, шелка и изделия ручной стирки).

30° 800 -



1,5 - 15 -

Спорт программы

Спорт интенсив

30° 600 -



1,5 - 76 -

Спорт

30° 600 -



1,5 - 66 -

Спортивная обувь

30° 600 -



(ìàêñ. 2

ïàðû.)

- 50 -

Koроткие

Полоскание

- 800 - -

 

4 - 31 -

Отжим

- 800 - - - - 4 - 10 -

Слив беэ отжима

- 0 - - - - 4 - 3 -

Таблица программ

Продолжительность цикла, показанная на дисплее или указанная в инструкциях является рассчетом, сделанным на основании стандартных условий. Фактическая продолжительность может варьировать в зависимости от многочисленных факторов таких как температура и давление воды на подаче, температура помещения, количество моющего средства, количество и тип загруженного белья, балансировка белья, выбранные дополнительные функции.

Для всех институтов тестирования:

1) Программы управления в соответствии с Директивой EN 60456: задайте программу 2 с температурой 60°C.

2) Длинная программа для х/б белья: задайте программу 2 с температурой 40°C.

3) Короткая программа для х/б белья: задайте программу 4 с температурой 40°C.

Зкспресс 15’ (программа 10): предназначена для быстрой стирки слабозагрязненного белья цикл длится

всего 15 минут, что позволяет сэкономить время и электроэнергию. По этой программе (10, 30°C) можно стирать вместе белье из разных тканей (за исключением шерсти и шелка) с максимальной загрузкой 1,5 кг. Спорт интенсив (программа 11): разработана для стирки очень грязных тканей спортивной одежды (спортивные костюмы, носки и др.); для достижения лучших результатов рекомендуем не превышать максимальный предел загрузки, указанный в “Tаблице программ”. Спорт (программа 12): разработана для стирки не очень грязных тканей спортивной одежды (спортивные костюмы, носки и др.); для достижения лучших результатов рекомендуем не превышать максимальный предел загрузки, указанный в “Tаблице программ”. Рекомендуем использовать жидкие моющие средства в соответствующем количестве для полузагрузки. Спортивная обувь (программа 13): разработана для стирки спортивной обуви; для достижения лучших результатов не рекомендуем стирать более 2 пар обуви за один раз.

Персонализированные настройки

Регулировка температуры

Настройка температуры стирки производится при помощи регулятора ТЕМПЕРАТУРЫ (см.Таблицу программ). Значение температуры может быть уменьшено вплоть до стирки в холодной воде ( ). Машина автоматически не допускает выбор температуры, превышающей максимальное значение, предусмотренное для каждой программы.

Дополнительные функции

Различные функции стирки машины позволяют достичь желаемой чистоты и белизны вашего белья. Порядок выбора функций:

1. нажмите кнопку нужной вам функции;

2. включение соответствующего индикатора означает, что функция включена.

Примечание:

 Если выбранная функция является несовместимой с заданной программой, соответствующий индикатор будет мигать, и такая функция не будет включена.  Если выбранная функция является несовместимой с другой, ранее заданной дополнительной функцией, будет мигать индикатор первой выбранной функции, и будет включена только вторая дополнительная функция, индикатор включенной функции загорится

Выбирая эту опцию, механическое движение, температура и вода оптимизируются для уменьшенной загрузки не очень грязных хлопчатобумажных и синтетических изделий (см. “Tаблица программ”). В режиме “ ” можно выстирать изделия в сокращенные сроки, экономя воду и электроэнергию. Рекомендуем использовать дозу жидкого моющего средства, соответствующую количеству загрузки.

Отбеливание

Цикл отбеливания для удаления наиболее стойких загрязнений. Налейте отбеливатель в дополнительную вставку 4 (см. “Отбеливание”).

800-400

При помощи этой кнопки сокращается скорость отжима.

Таймер отсрочки

Задерживает запуск цикла вплоть до 12 часов. Нажмите кнопку несколько раз вплоть до включения индикатора, соответствующего нужному значению задержки. При пятом нажатии кнопки функция отключается. ПРИМЕЧАНИЕ: Нажав на кнопку ПУСК/ПАУЗА, можно изменить значение задержки только в сторону уменьшения.

Моющие средства и типы белья

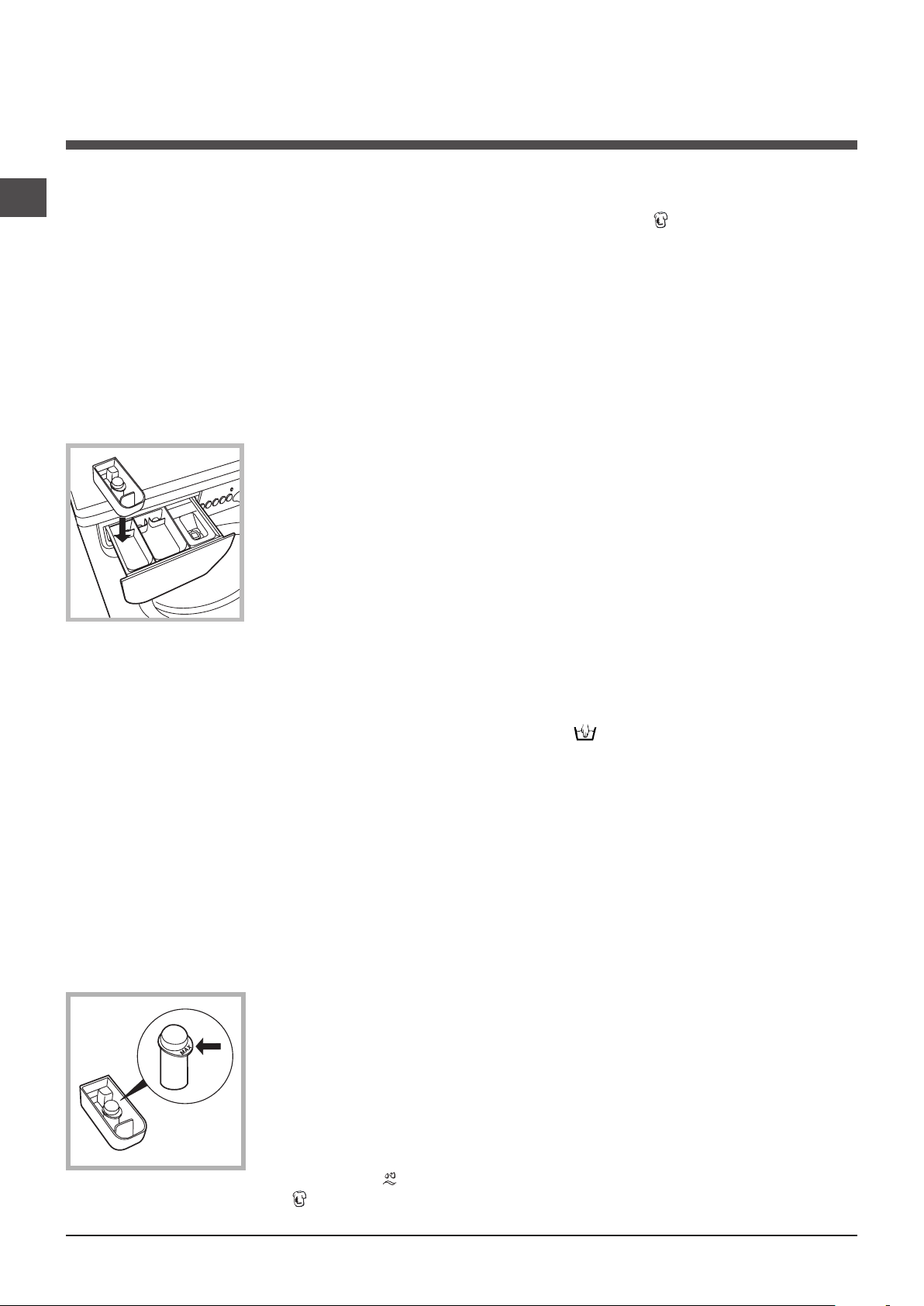

Распределитель моющих средств

Хороший результат стирки зависит также от правильной дозировки стирального вещества: избыток стирального вещества не гарантирует более эффективную стирку, напротив, способствует образованию налетов внутри стиральной машины и загрязнению окружающей среды.

! Не используйте моющие средства для ручной

стирки, так как они образуют слишком много пены.

Выньте распределитель

и поместите в него моющее средство или добавку в следующем порядке.

стирального порошка убедитесь, что отделение 4 для отбеливателя в нем не установлено.

Отделение 2: моющее средство для стирки (порошок или жидкое)

Жидкое средство для стирки заливается непосредственно перед запуском машины.

Отделение 3: Добавки (смягчители, ароматизаторы и пр.)

Не заполняйте отделение 3 для ополаскивателей выше решетки.

Дополнительное отделение 4: Отбеливатель и деликатный отбеливатель

! Не используйте моющие средства,

предназначенные для ручной стирки – образующаяся обильная пена ухудшает результат стирки и может вывести из строя стиральную машину.

Отбеливание

! Обычный отбеливатель применяют при стирке прочных белых тканей; деликатный отбеливатель можно использовать для цветных, синтетических и шерстяных тканей.

вставку 4, выберите программу “Полоскание” и задействуйте функцию “Отбеливание” .

Отделение 1: моющее средство для предварительной стирки (порошок)

Перед загрузкой

Лоток 4 для отбеливателя вставляется в отделение 1 распределителя моющих средств. Не заполняйте лоток 4 выше отметки max (см. рис.). Для осуществления только отбеливания налейте отбеливатель в дополнительную

Для отбеливания в процессе стирки добавьте стиральный порошок и смягчитель, выберите нужную программу и задействуйте функцию «Отбеливание» . Использование дополнительной вставки 4 исключает возможность применения предварительной стирки.

Подготовка белья

• Разделите белье по следующим признакам:  тип ткани / обозначения на этикетке.  цвет: отделите цветное белье от белого.

• Выньте из карманов все предметы и проверьте пуговицы.

• Не превышайте значения, указанные в «Таблице программ», указывающие вес сухого белья.

Сколько весит белье?

1 простыня 400500 гр. 1 наволочка 150200 гр. 1 скатерть 400500 гр. 1 халат 9001200 гр. 1 полотенце 150250 гр.

Изделия, требующие деликатной стирки

Шерсть: в режиме программы 7 стиральной машины

можно выстирать любые шерстяные изделия, в том числе изделия с этикеткой “только ручная стирка” . Для достижения лучших результатов используйте специальное моющее средство и не превышайте 1 кг загрузки стирки. Шелк: используйте специальную программу 8 для стирки всех шелковых вещей. Рекомендуется использовать специальное стиральное вещество для деликатных тканей. Занавески: рекомендуется свернуть их положить в наволочку или в сетчатый мешочек. Используйте программу 8. Джинсы: выверните наизнанку изделия перед стиркой и используйте жидкое моющее средство. Используйте программу 9.

Система балансировки белья

Перед каждым отжимом во избежание чрезмерных вибраций и для равномерного распределения белья в барабане машина производит вращения со скоростью, слегка превышающей скорость стирки. Если после нескольких попыток белье не будет правильно сбалансировано, машина произведет отжим на меньшей скорости по сравнению с предусмотренной.

+ 16 hidden pages
