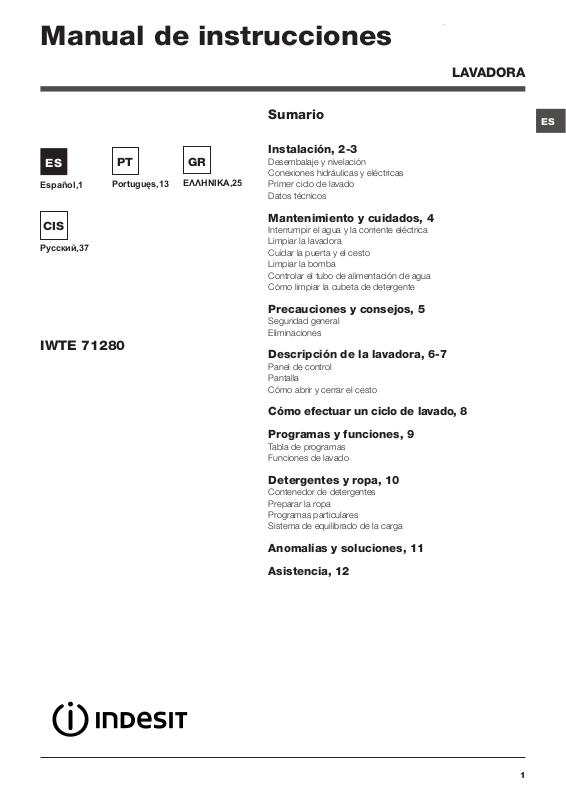

Sumario

Instalación, 2-3

Desembalaje y nivelación
Conexiones hidráulicas y eléctricas
Primer ciclo de lavado
Datos técnicos

Mantenimiento y cuidados, 4

Interrumpir el agua y la corriente eléctrica
Limpiar la lavadora
Cuidar la puerta y el cesto
Limpiar la bomba
Controlar el tubo de alimentación de agua
Cómo limpiar la cubeta de detergente

Precauciones y consejos, 5

Seguridad general
Eliminaciones

Descripción de la lavadora, 6-7

Panel de control
Pantalla
Cómo abrir y cerrar el cesto

ES

Cómo efectuar un ciclo de lavado, 8

Programas y funciones, 9

Tabla de programas
Funciones de lavado

Detergentes y ropa, 10

Contenedor de detergentes
Preparar la ropa
Programas particulares
Sistema de equilibrado de la carga

Anomalías y soluciones, 11

Asistencia, 12

1

Instalación

ES

! Es importante conservar este manual para po-

der consultarlo en cualquier momento. En caso
de venta, de cesión o de traslado, verifique que
permanezca junto con la lavadora para informar
al nuevo propietario sobre el funcionamiento y
brindar las correspondientes advertencias.

! Lea atentamente las instrucciones: ellas contie­nen importante información sobre la instalación,
el uso y la seguridad.

Desembalaje y nivelación

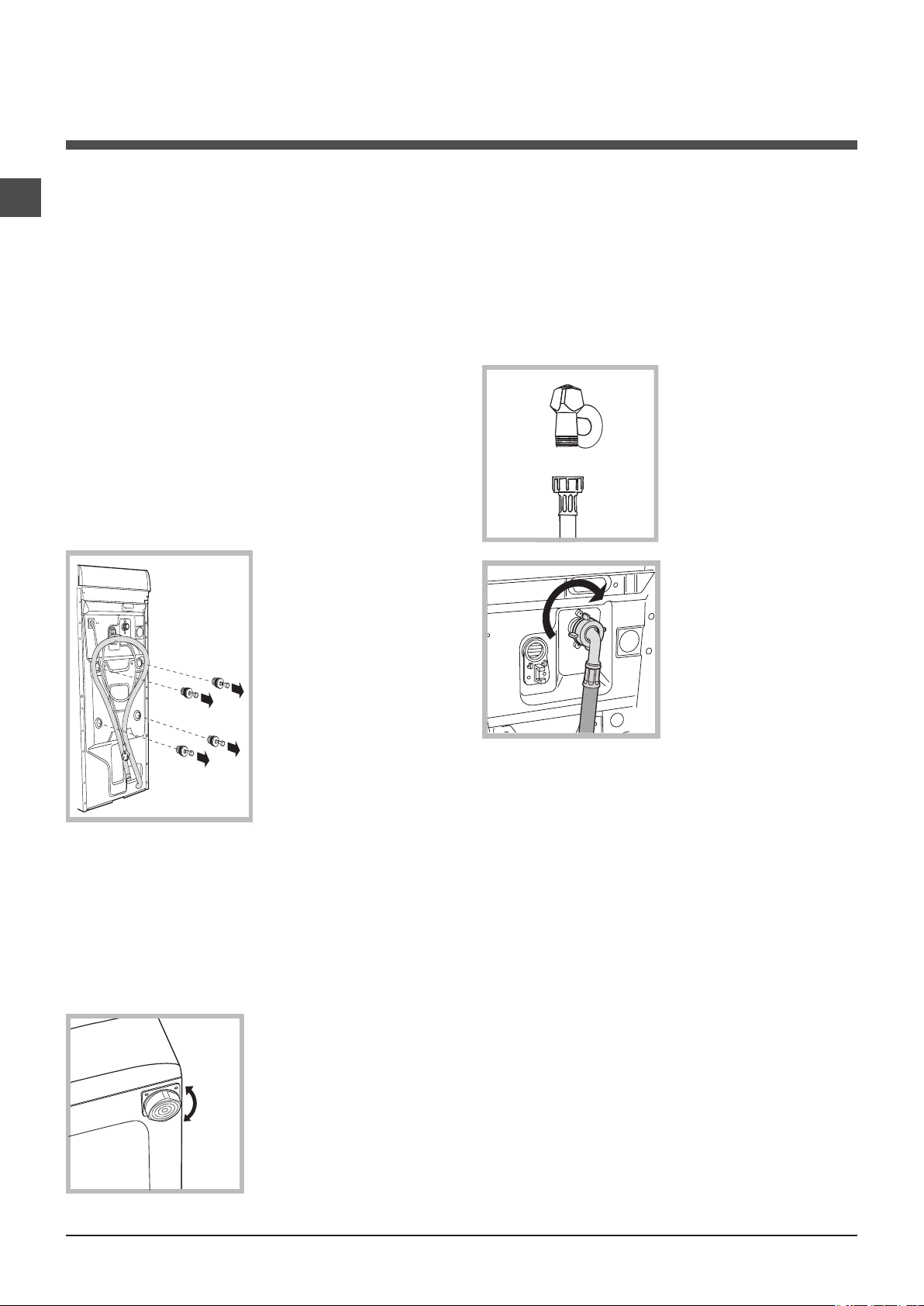

Desembalaje

1. Desembale la lavadora.

2. Controle que la lavadora no haya sufrido daños
durante el transporte. Si estuviera dañada no la
conecte y llame al revendedor.

3. Quite los cuatro tornil­los de protección para el
transporte y la arandela
de goma con el corre­spondiente distanciador,

ubicados en la parte
posterior (ver la figura)

4. Cierre los orificios
con los tapones de
plástico suministrados
con el aparato.

5. Conserve todas las
piezas: cuando la la­vadora deba ser tran-

sportada nuevamente,
deberán volver a colocarse.
Atención: si vuelve a utilizar los tornillos más cor­tos, se deben colocar arriba.

! Los embalajes no son juguetes para los niños.

Una cuidadosa nivelación brinda estabilidad a
la máquina y evita vibraciones, ruidos y despla­zamientos durante el funcionamiento. Cuando
se instala sobre moquetas o alfombras, regule
los pies para conservar debajo de la lavadora un
espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

1. Conectar el tubo de
tubo enroscándolo a un
grifo de agua fría con la
boca roscada de 3/4
gas (ver la figura).
Antes de conectarlo,
haga correr el agua
hasta que esté límpida.

2. Conecte el tubo de ali­mentación a la lavadora
enroscándolo en la toma
de agua correspondien­te ubicada en la parte
posterior arriba y a la
derecha (véase la figura).

3. Verifique que el tubo
no tenga pliegues ni
estrangulaciones.

! La presión de agua del grifo debe estar
comprendida dentro de los valores contenidos
en la tabla de Datos técnicos (ver la página del
costado).

! Si la longitud del tubo de alimentación no
fuera suficiente, diríjase a una tienda especiali­zada o a un técnico autorizado.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido,
sin apoyarla en las paredes, muebles ni en ningún
otro aparato.

2. Si el piso no está per­fectamente horizontal,
compense las irregula­ridades desenroscando
o enroscando los pies
delanteros (véase la fi-
gura); el ángulo de in­clinación medido sobre
la superficie de trabajo,
no debe superar los 2º.

2

! No utilice nunca tubos ya usados.

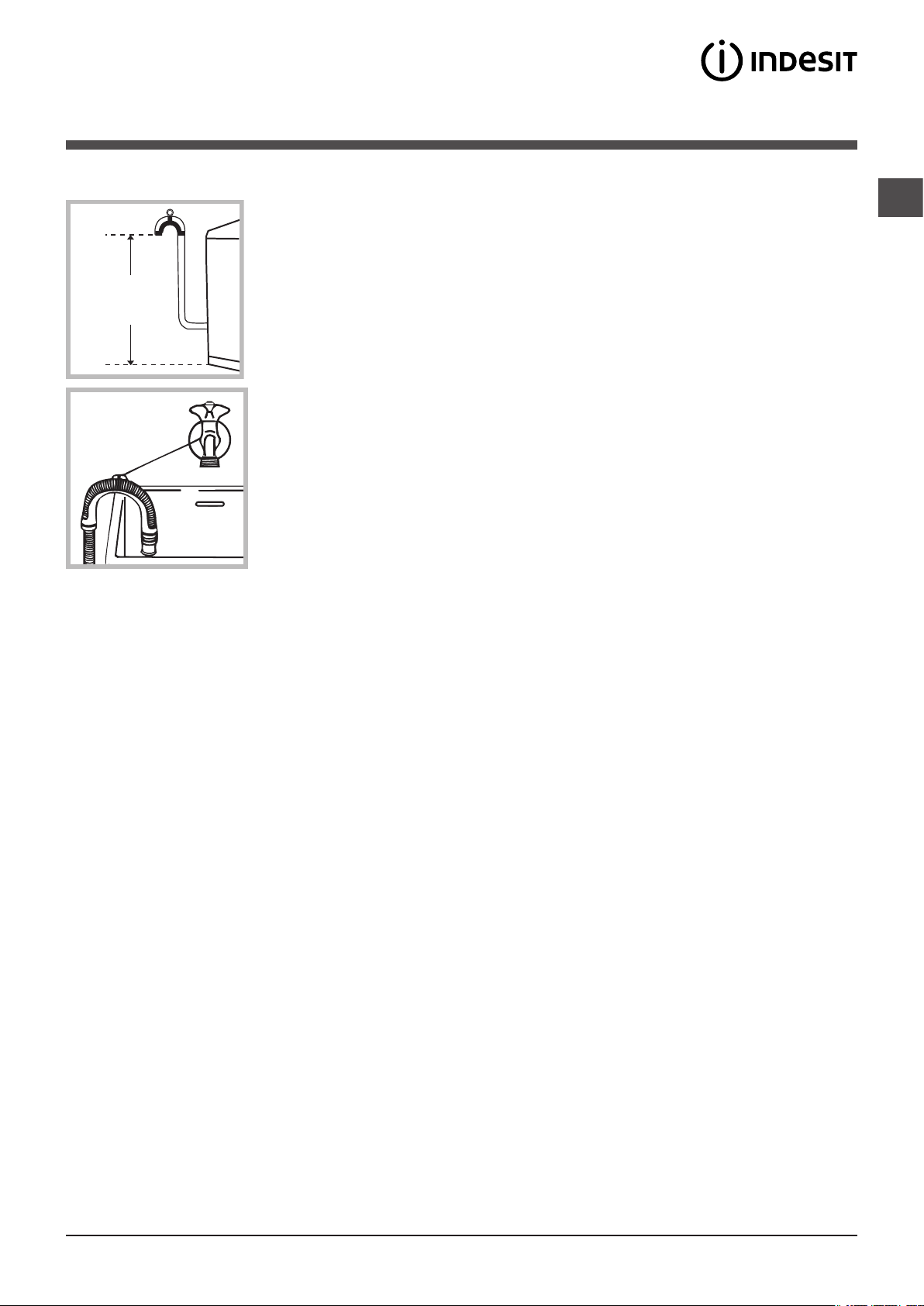

Conexión del tubo de descarga

65 - 100 cm

Programa 3: programa normal

Programa 4: programa normal

Conecte el tubo de de­scarga, sin plegarlo, a
una tubería de descar­ga o a una descarga
de pared colocadas
a una altura del piso
entre 65 y 100 cm;

o apóyelo en el borde
de un lavamanos o de
una bañera, uniendo
la guía suministrada
con el aparato, al gri­fo (ver la figura). El
extremo libre del tubo
de descarga no debe
permanecer sumergi­do en el agua.

! El cable de alimentación debe ser sustituido
sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda
responsabilidad en caso de que estas normas
no sean respetadas.

Primer ciclo de lavado

Después de la instalación y antes del uso,
realice un ciclo de lavado con detergente y sin
ropa, seleccionando el programa a 90ºC sin
prelavado.

Datos técnicos

ES

! No se aconseja utilizar tubos de prolongación,
si fuera indispensable hacerlo, la prolongación
debe tener el mismo diámetro del tubo original y
no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido

hecha según las normas legales;

• la toma sea capaz de soportar la carga máxima

de potencia de la máquina indicada en la tabla
de Datos técnicos (ver al costado);

• la tensión de alimentación esté comprendida

dentro de los valores indicados en la tabla de
Datos técnicos (ver al costado);

• la toma sea compatible con el enchufe de la lava-

dora. Si no es así, sustituya la toma o el enchufe.

! La lavadora no debe ser instalada al aire libre, ni
siquiera si el lugar está reparado, ya que es muy pe­ligroso dejarla expuesta a la lluvia o a las tormentas.

! Una vez instalada la lavadora, la toma de cor­riente debe ser fácilmente accesible.

! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir com-

presiones.

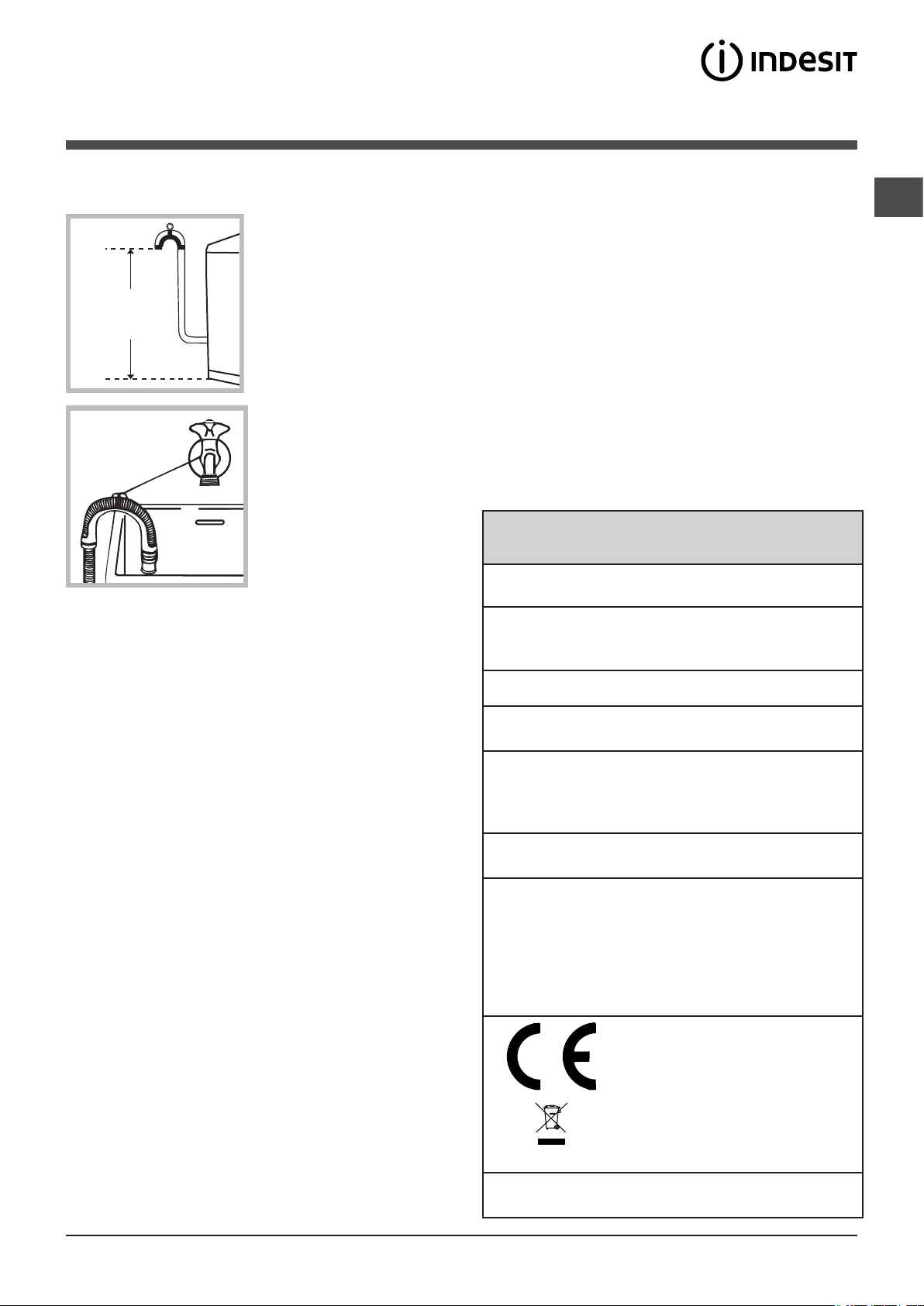

Modelo

Dimensio­nes

Capacidad

Conexiones
eléctricas

Conexiones
hídricas

Velocidad de
centrifugado

Programas
de control
según las
directivas
1061/2010 y
1015/2010

IWTE 71280

ancho 40 cm
altura 85 cm
profundidad 60 cm

de 1 a 7 kg
ver la placa de característi-

cas técnicas aplicada en la
máquina

presión máxima
1 MPa (10 bar)
presión mínima
0,05 MPa (0,5 bar)
capacidad del cesto 42 litros

máxima 1200 r.p.m.

de algodón a 60 °C.

de algodón a 40 °C.

Esta máquina cumple con lo
establecido por las siguientes
Directivas de la Comunidad:

- 2004/108/CE (Compatibili­dad Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baja Tensión)

3

Mantenimiento y cuidados

ES

Interrumpir el agua y la corriente
eléctrica

• Cierre el grifo de agua después de cada lava-

do. De este modo se limita el desgaste de la
instalación hidráulica de la lavadora y se elimina
el peligro de pérdidas.

• Desenchufe la máquina cuando la debe limpiar

y durante los trabajos de mantenimiento.

Limpiar la lavadora

La parte externa y las partes de goma se pueden
limpiar con un paño embebido en agua tibia y
jabón. No use solventes ni productos abrasivos.

Cuidar la puerta y el cesto

• Deje siempre semicerrada la puerta para evitar

que se formen malos olores.

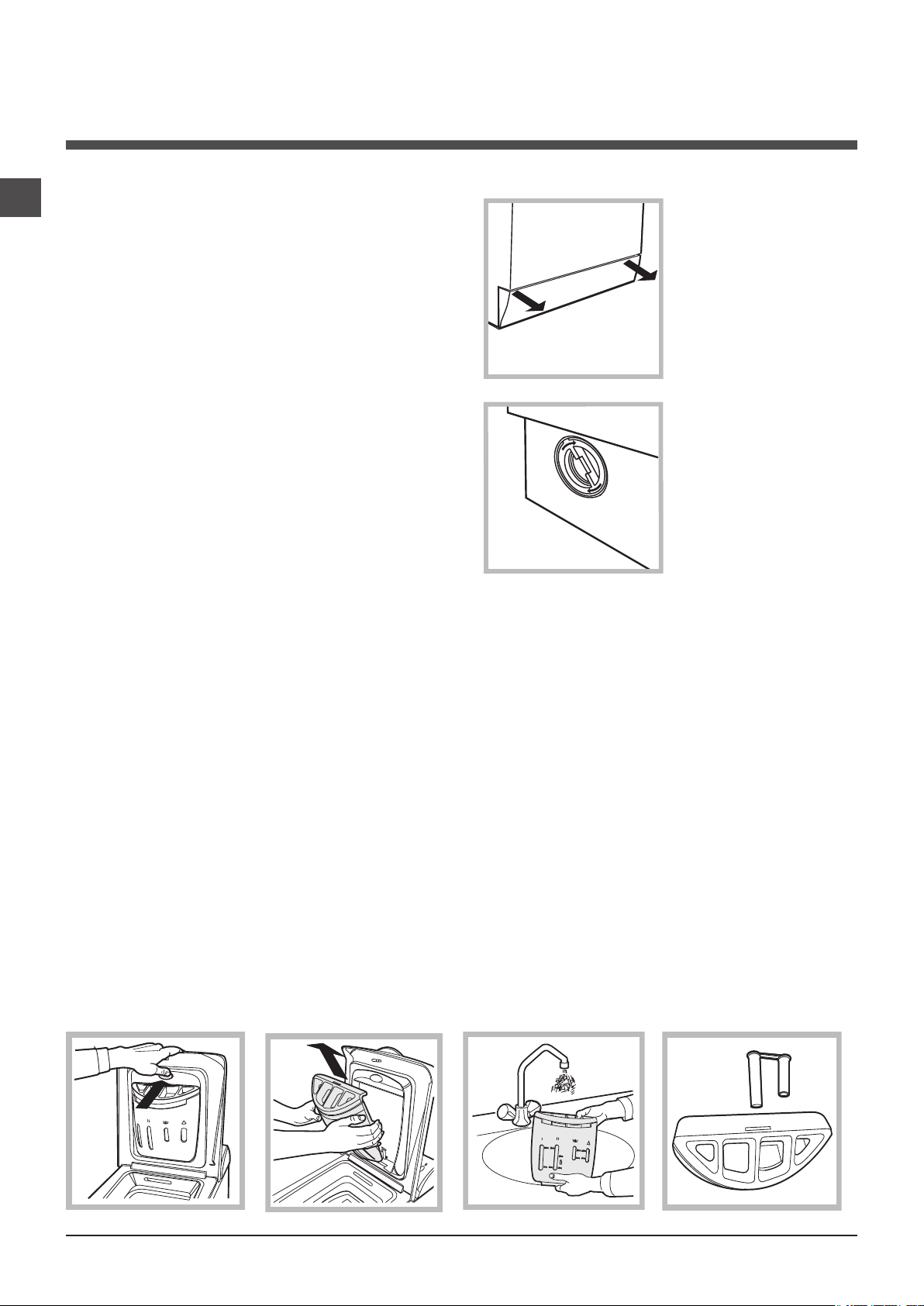

Limpiar la bomba

La lavadora posee una bomba autolimpiante que
no necesita mantenimiento. Pero puede suce­der que objetos pequeños (monedas, botones)
caigan en la precámara que protege la bomba,
situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado
y desenchufe la máquina.

Para acceder a la precámara:

1. quite el panel que
cubre la parte delan­tera de la lavadora con
la ayuda de un destor­nillador (ver la figura);

2. desenrosque la tapa
girándola en sentido
antihorario (ver la figura):
es normal que se vue­lque un poco de agua;

3. limpie con cuidado
el interior;

4. vuelva a enroscar
la tapa;

5. vuelva a montar el
panel verificando, an­tes de empujarlo hacia
la máquina, que los
ganchos se hayan in­troducido en las corre­spondientes ranuras.

Controlar el tubo de alimentación
de agua

Controle el tubo de alimentación al menos una
vez al año. Si presenta grietas o rajaduras debe
ser sustituido: durante los lavados, las fuertes
presiones podrían provocar roturas imprevistas.

Desmontaje:

Ejerza una ligera presión
sobre el botón grande en
la parte delantera de la
cubeta de detergente y
tírelo hacia arriba (fig. 1).

Fig. 1

! No utilice nunca tubos ya usados.

Cómo limpiar la cubeta de detergente

Limpieza:

Limpie luego la cubeta bajo el grifo (fig. 3) uti­lizando un viejo cepillo de dientes y, una vez
extraído el par de sifones ubicados en la parte
superior de los compartimientos 1 y 2 (fig. 4),
controle que los mismos no estén obstruidos
y enjuáguelos.

Fig. 2

Fig. 3

Reinstalación:

No olvide volver a introducir
el par de sifones en
sus correspondientes
alojamien-tos y por último
volver a colo- car la cubeta
en su lugar, enganchándola

(fig. 4, 2, 1).

Fig. 4

4

Precauciones y consejos

! La lavadora fue proyectada y fabricada en conformidad

con las normas internacionales de seguridad. Estas adver­tencias se suministran por razones de seguridad y deben ser
leídas atentamente.

Seguridad general

• Este aparato ha sido fabricado para un uso de tipo domé-

stico exclusivamente.

• Este aparato puede ser utilizado por niños de

8 años o más y por personas con capacidades
físicas, sensoriales o mentales disminuidas o
con experiencia y conocimientos insuficientes
siempre que sean supervisados o que hayan
recibido una adecuada formación sobre el uso
del aparato en forma segura y conozcan los
peligros derivados del mismo. Los niños no
deben jugar con el aparato. El mantenimiento
y la limpieza no deben ser realizados por niños
sin supervisión.

• La lavadora debe ser utilizada sólo por personas adultas

y siguiendo las instrucciones contenidas en este manual.

• No toque la máquina con los pies desnudos ni con las

manos o los pies mojados o húmedos.

• No desenchufe la máquina tirando el cable, sino tomando

el enchufe.

• No abra el contenedor de detergentes mientras la máquina

está en funcionamiento.

• No toque el agua de descarga porque puede alcanzar

temperaturas elevadas.

• En ningún caso fuerce la puerta: podría dañarse el meca-

nismo de seguridad que la protege de aperturas acciden­tales.

• En caso de avería, no acceda nunca a los mecanismos

internos para intentar una reparación.

• Controle siempre que los niños no se acerquen a la máqui-

na cuando está en funcionamiento.

• Si debe ser trasladada, deberán intervenir dos o más per-

sonas, procediendo con el máximo cuidado. La máquina
no debe ser desplazada nunca por una sola persona ya
que es muy pesada.

• Antes de introducir la ropa controle que el cesto esté vacío.

El símbolo del cubo de basura tachado se marca sobre

todos los productos para recordar al consumidor la obli­gación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o

con el vendedor para informarse en relación a la correcta
eleminación de su electrodoméstico viejo.

ES

Eliminaciones

• Eliminación del material de embalaje: respete las normas

locales, de ese modo, los embalajes podrán volver a ser
utilizados.

• En base a la Norma europea 2002/96/CE de Residuos de

aparatos Eléctricos y Electrónicos, los electrodomésticos
viejos no pueden ser arrojados en los contenedores mu­nicipales habituales; tienen que ser recogidos selectiva­mente para optimizar la recuperación y reciclado de los
componentes y materiales que los constituyen, y reducir
el impacto en la salud humana y el medioambiente.

5

Descripción de la lavadora

ES

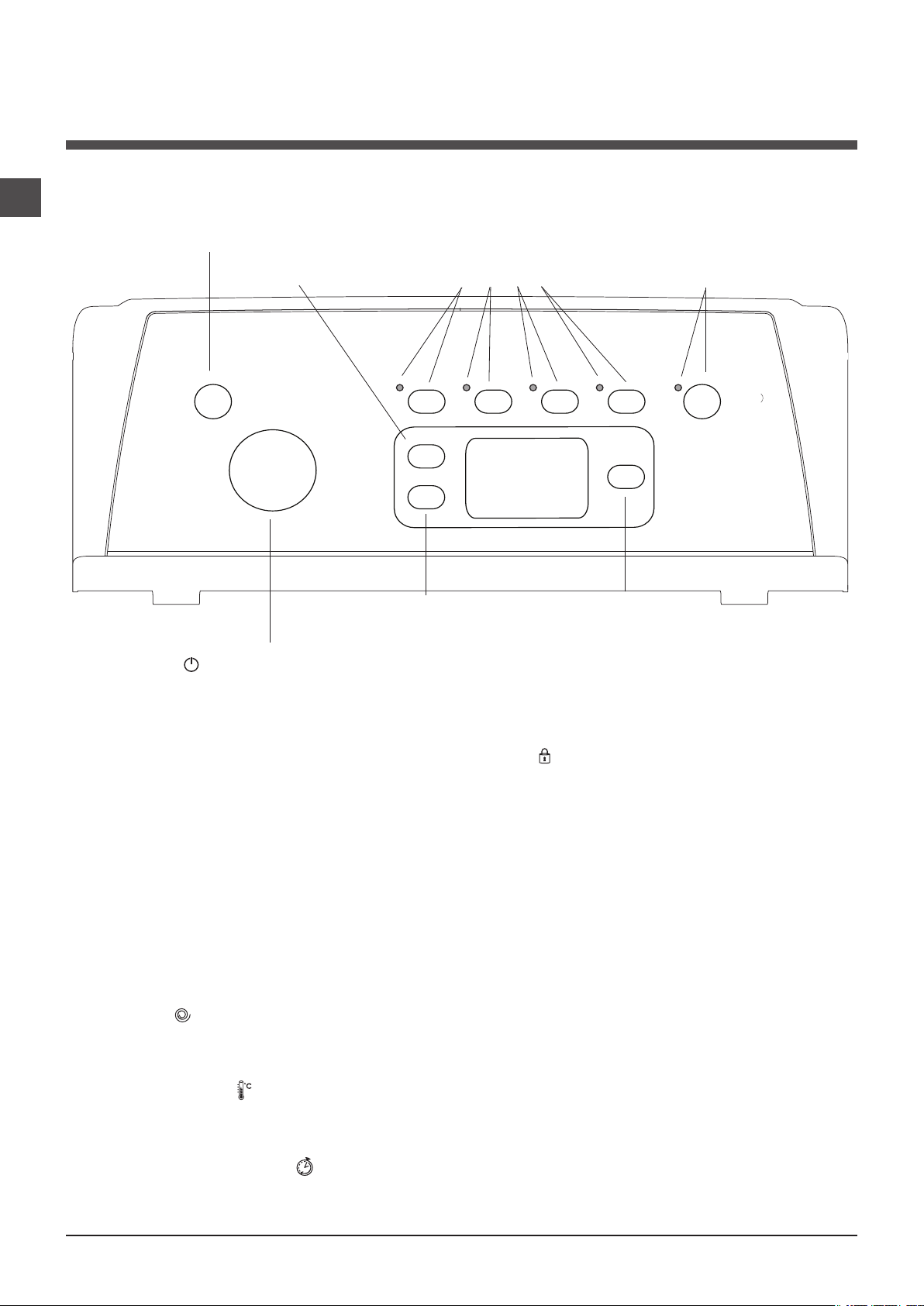

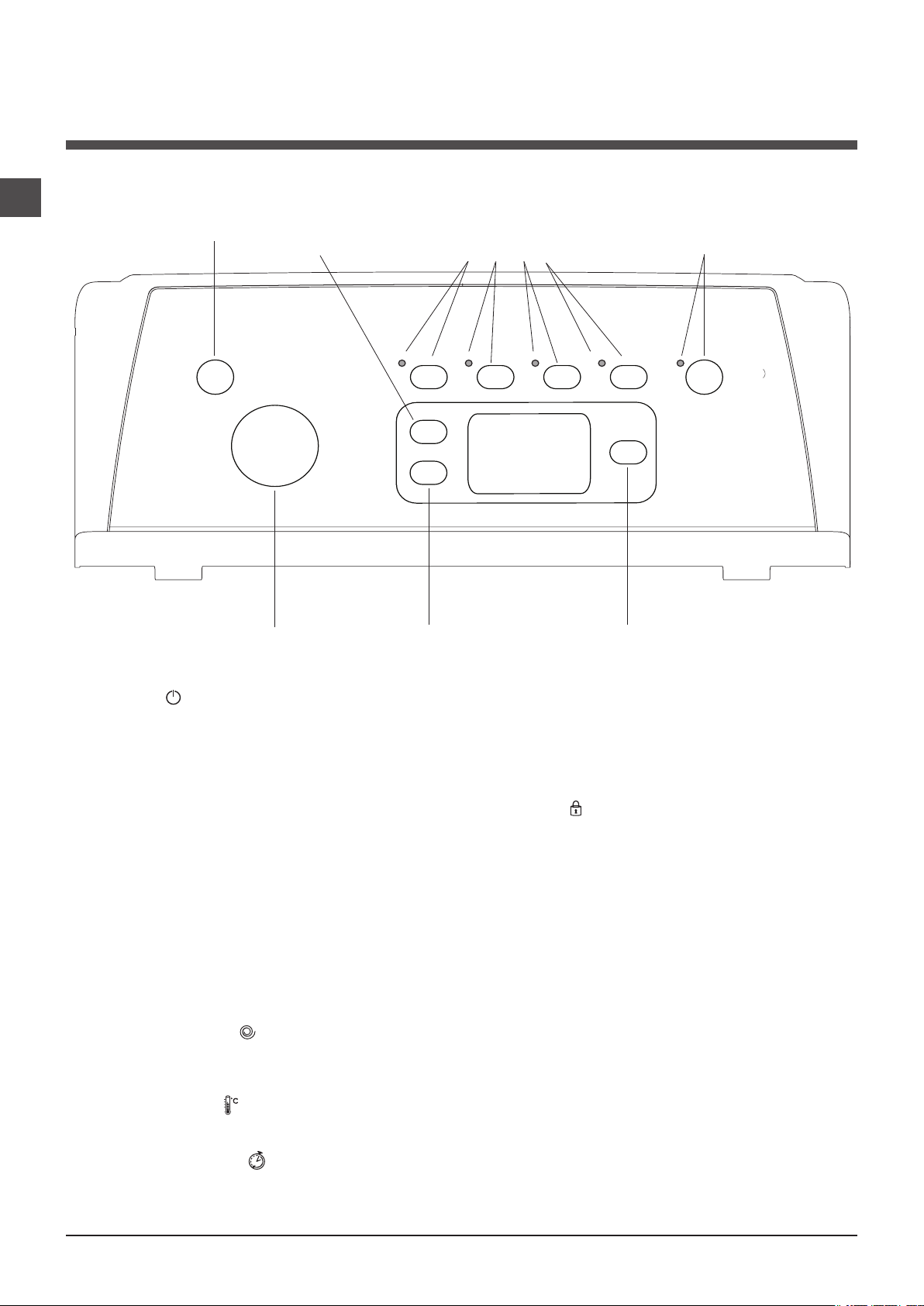

Panel de control

Botón de ON/OFF

PROGRAMAS

Mando de

Botón

TEMPERATURA

Botones con pilotos

FUNCIÓN

PANTALLA

Botón

CENTRIFUGADO

Botón con piloto

START/PAUSE

Botón

COMIENZO
RETRASADO

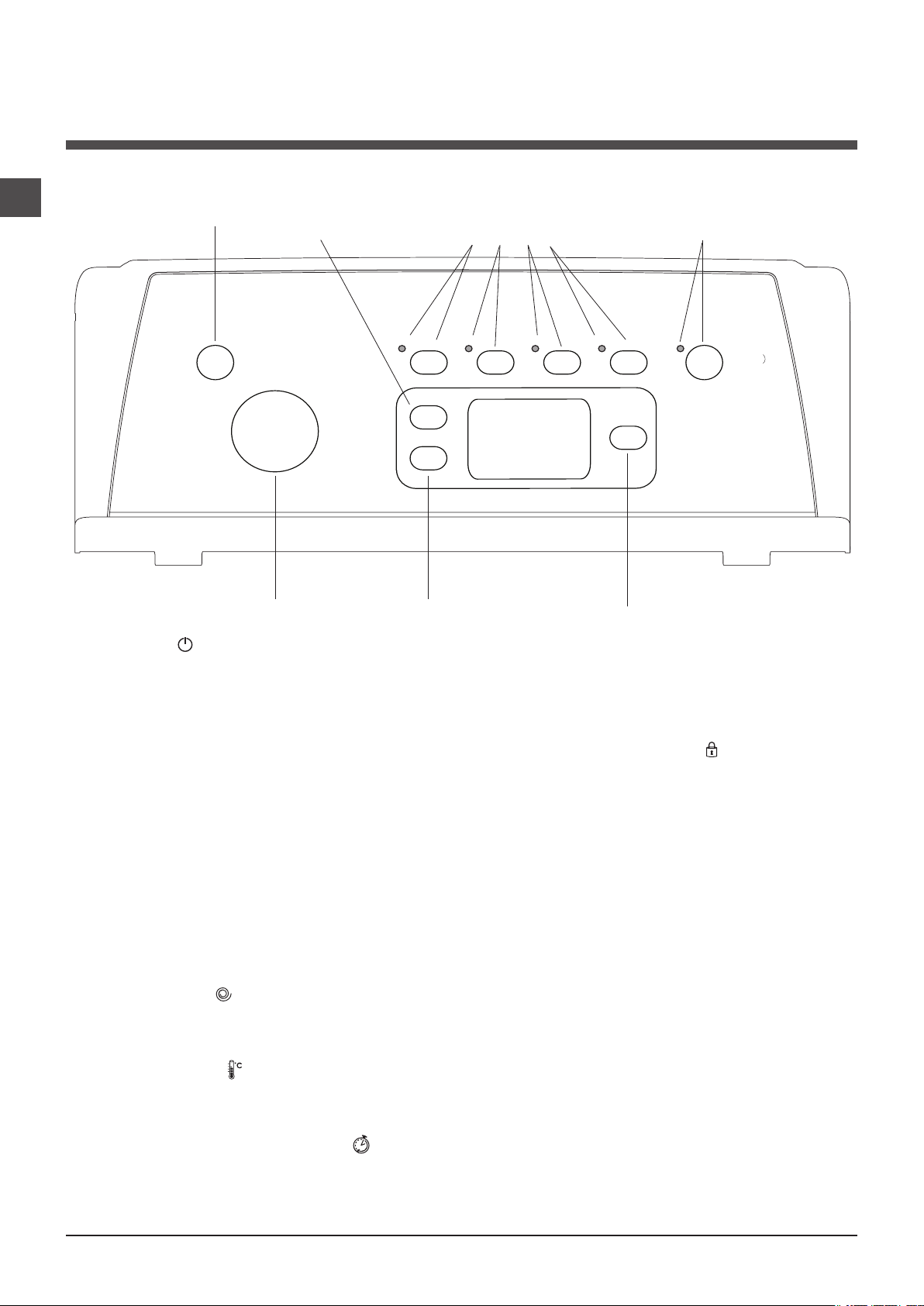

Botón ON/OFF : presione brevemente el botón para
encender o apagar la máquina. El piloto START/PAUSE
que centellea lentamente de color verde indica que la
máquina está encendida. Para apagar la lavadora duran­te el lavado, es necesario mantener presionado el botón
durante más tiempo, aproximadamente 2 seg.; si se
presiona en forma más breve o accidental, la máquina no
se apagará. Si la máquina se apaga durante un lavado en
curso, dicho lavado se anulará.

Mando de PROGRAMAS: para elegir los programas.
Durante el funcionamiento del programa el mando no se
mueve.

Botones con pilotos de FUNCIÓN: para seleccionar las
funciones disponibles. El piloto correspondiente a la fun­ción seleccionada permanecerá encendido.

Botón CENTRIFUGADO : presiónelo para disminuir o
excluir totalmente el centrifugado - el valor se indica en la
pantalla.

Botón TEMPERATURA : presiónelo para disminuir o
excluir la temperatura; el valor se indica en la pantalla.

Botón con piloto START/PAUSE: cuando el piloto verde
centellea lentamente, presione el botón para que comien­ce el lavado. Una vez que el ciclo ha comenzado, el piloto
se mantiene fijo. Para poner en pausa el lavado, presione
nuevamente el botón; el piloto centelleará con un color
anaranjado. Si el símbolo no está iluminado, se podrá
abrir la puerta. Para que el lavado se reanude a partir del
momento en el cual fue interrumpido, presione nuevamen­te el botón.

Modalidad de stand by

Esta lavadora está en conformidad con las nuevas norma­tivas vinculadas al ahorro energético. Está dotada de un
sistema de auto-apagado (stand by) que, en caso de no
funcionamiento, se activa pasados aproximadamente 30
minutos. Presionar brevemente el botón ON-OFF y esperar
que la máquina se active.
Consumo en off-mode: 0,5 W
Consumo en Left-on: 0,5 W

Botón COMIENZO RETRASADO : presiónelo para
seleccionar el comienzo retrasado del programa elegido. El
retraso se indicará en la pantalla.

6

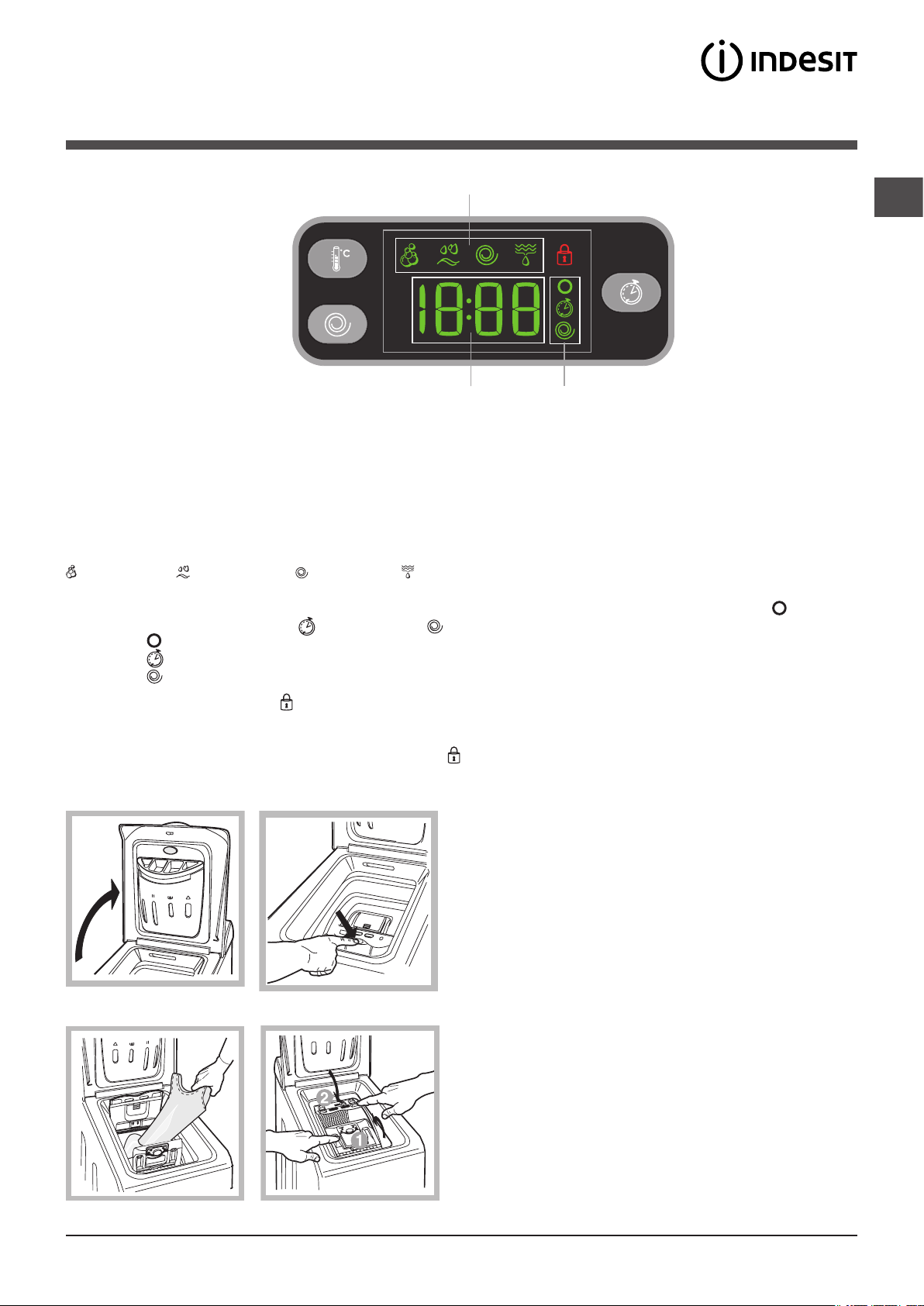

Pantalla

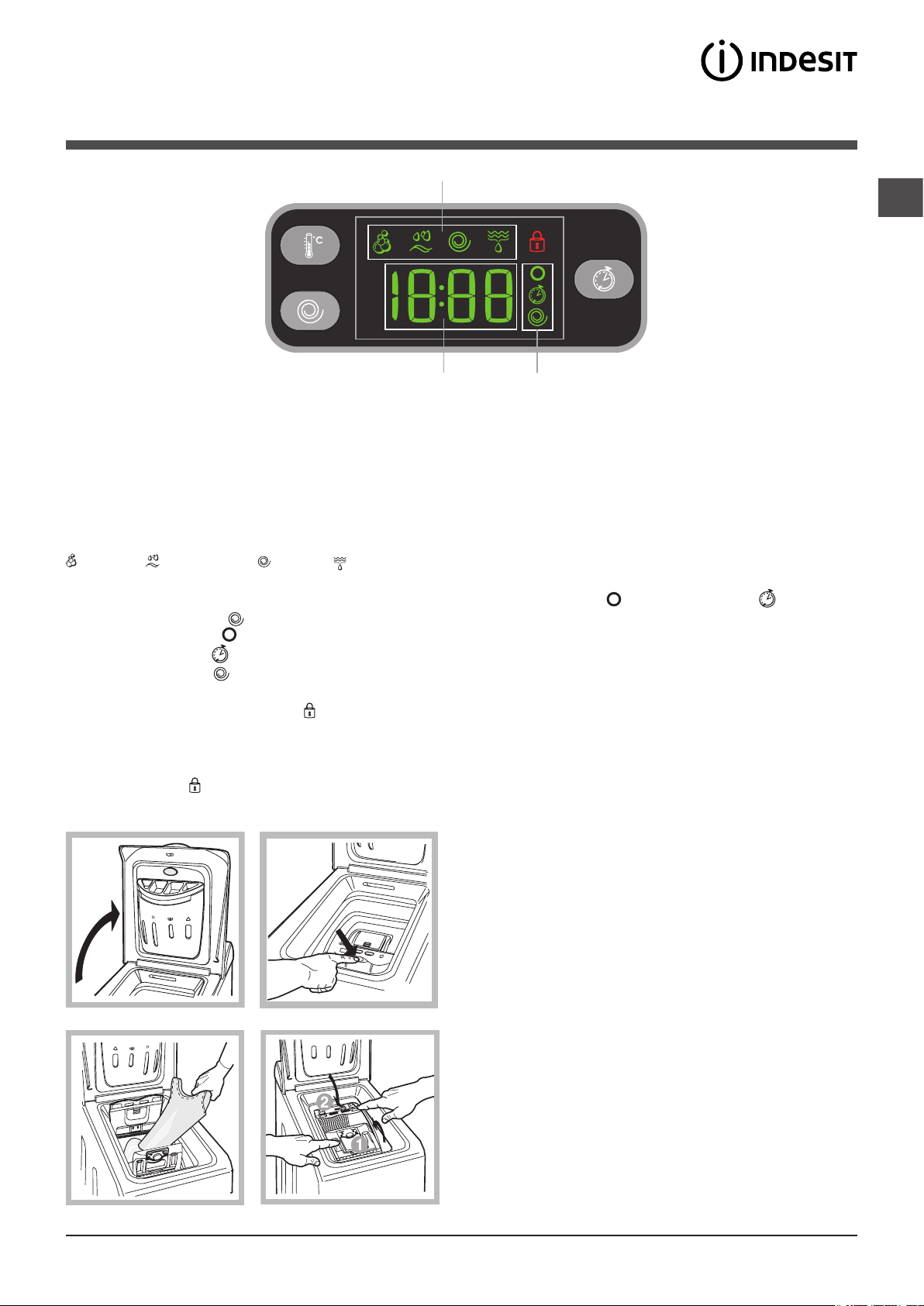

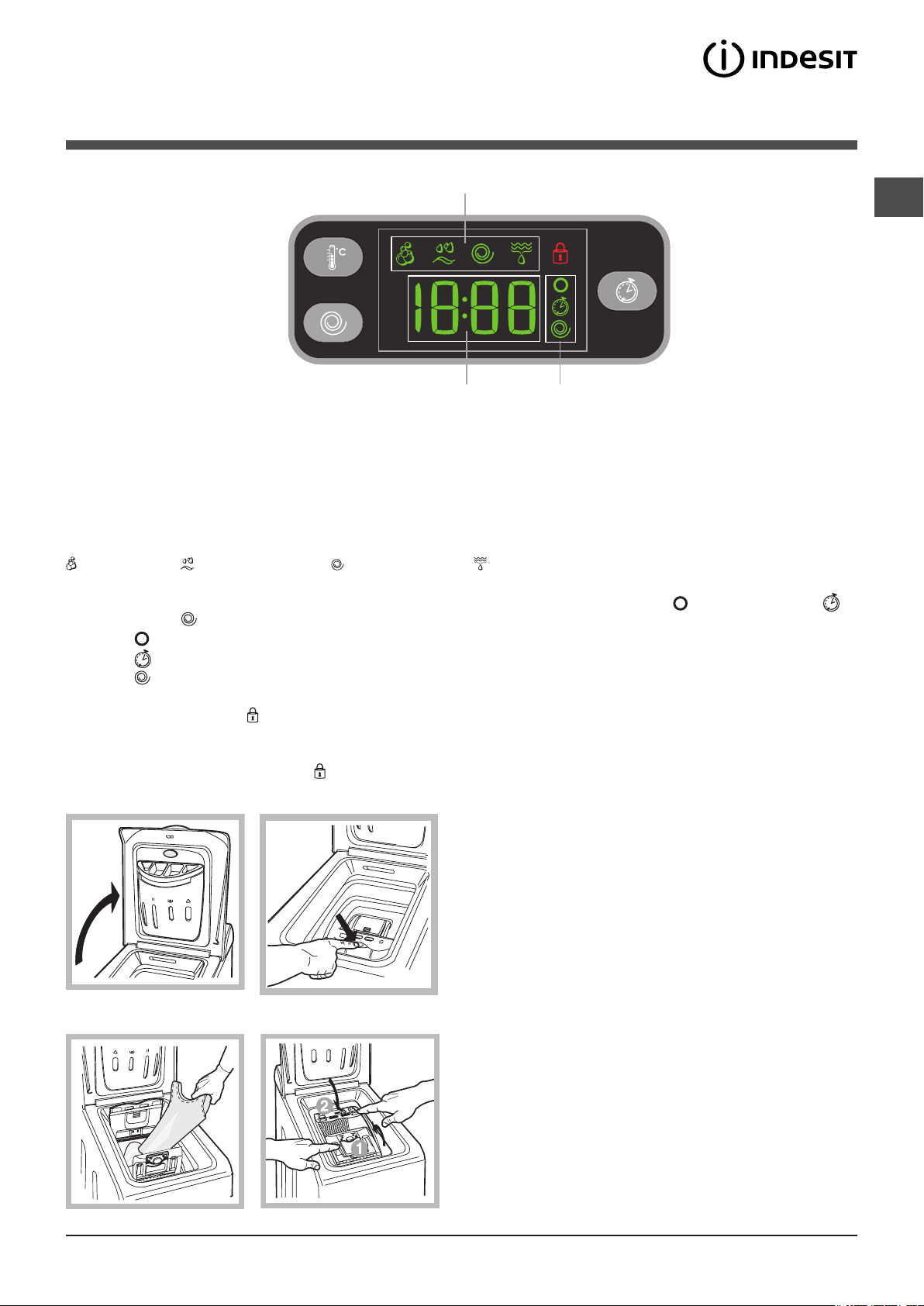

La pantalla es útil para programar la máquina y brinda múltiple información.
En la sección A se visualiza la duración de los distintos programas a disposición y, para los que han comenzado, el tiempo
que falta para su finalización; si se hubiera seleccionado un COMIENZO RETRASADO, se visualiza el tiempo que falta para
que comience el programa seleccionado. Además, presionando el botón correspondiente, la máquina muestra automática­mente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compati­bles con el programa elegido.

En la sección B se visualizan las “fases de lavado” previstas para el ciclo seleccionado y, una vez comenzado el programa, la
“fase de lavado” en curso:

Lavado / Aclarado / Centrifugado / Descarga

En la sección C se encuentran, de arriba hacia abajo, los íconos correspondientes a la “temperatura” , al “Comienzo retra­sado” y al “centrifugado” :
El símbolo iluminado indica que en la pantalla se visualiza el valor seleccionado de “temperatura”.
El símbolo iluminado indica que se ha seleccionado un “Comienzo retrasado”.
El símbolo iluminado indica que en la pantalla se visualiza el valor seleccionado de “centrifugado”.

Símbolo Puerta bloqueada
El símbolo encendido indica que la puerta está bloqueada. Para evitar daños, se debe esperar que el símbolo se apague

(espere 3 minutos aproximadamente), antes de abrir la puerta. Para abrir la puerta mientras un ciclo está en curso, presione
el botón START/PAUSE; si el símbolo está apagado, será posible abrir la puerta.

B

CA

ES

Cómo abrir y cerrar el cesto

Fig. 1 Fig. 2

Fig. 3

Fig. 4

A) ABERTURA (Fig. 1)

Levante la tapa externa y ábrala completamente.

B) Apertura del cesto (Soft opening):
Pulse el botón indicado en la fig. 2 con un dedo y

el cesto se abrirá delicadamente.

C) INTRODUCCIÓN DE LA ROPA (Fig. 3)

D) CIERRE (Fig. 4)

- cierre bien el cesto bajando primero la puerta
delantera y apoyando luego la posterior;

- luego verifique que los ganchos de la puerta delantera
estén perfectamente alojados en la sede de la puerta
posterior;

- después de haber escuchado el “clac” correspondi
ente al enganche, ejerza una leve presión hacia abajo
sobre ambas puertas que no se deben desenganchar;

- por último cierre la tapa externa.

7

Cómo efectuar un ciclo de lavado

ES

1. ENCENDER LA MÁQUINA. Presione el botón ; el

piloto START/PAUSE centelleará lentamente de color
verde.

2. CARGAR LA ROPA. Cargue la ropa, cuidando no

superar la cantidad de carga indicada en la tabla de
programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Vierta el detergente

en las cubetas correspondientes como se explica en

“Detergentes y ropa”.

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Seleccione el programa

deseado con el mando de PROGRAMAS; a dicho
programa se le asociará una temperatura y una
velocidad de centrifugado que se pueden modificar. En
la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO.

Utilice los botones correspondientes:

Modificar la temperatura y/o el

centrifugado. La máquina muestra automáticamente
la temperatura y la centrífuga máximas previstas para
el programa fijado o las últimas seleccionadas si son
compatibles con el programa elegido. Presionando el
botón se disminuye progresivamente la temperatura
hasta llegar al lavado en frío “OFF”. Presionando el
botón se disminuye progresivamente el centrifugado
hasta su exclusión “OFF”. Si se presionan una vez más
los botones, se volverá a los valores máximos previstos.

! Las funciones pueden variar la carga recomendada
y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione
el botón START/PAUSE. El piloto correspondiente se
iluminará de color verde fijo y la puerta se bloqueará
(símbolo encendido). Para cambiar un programa
mientras un ciclo está en curso, ponga la lavadora
en pausa presionando el botón START/PAUSE (el
piloto START/PAUSE centelleará lentamente de color
anaranjado); luego seleccione el ciclo deseado y
presione nuevamente el botón START/PAUSE.

Para abrir la puerta mientras un ciclo está en curso,

presione el botón START/PAUSE; si el símbolo
está apagado, será posible abrir la puerta. Presione
nuevamente el botón START/PAUSE para reanudar
el programa a partir del momento en el que se había
interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá
el mensaje “END”, cuando el símbolo se apague
(espere 3 minutos aproximadamente), será posible abrir
la puerta. Abra la puerta, descargue la ropa y apague la
máquina.

! Si desea anular un ciclo que ya ha comenzado, presione
más tiempo el botón . El ciclo se interrumpirá y la
máquina se apagará.

Seleccionar un comienzo retrasado.

Para seleccionar el comienzo retrasado del programa
elegido, presione el botón correspondiente hasta
alcanzar el tiempo de retraso deseado. Cuando dicha
opción está activada, en la pantalla aparece el símbolo

. Para eliminar el comienzo retrasado, presione el

botón hasta que aparezca el mensaje OFF.

Modificar las características del ciclo.

• Presione el botón para activar la función; el piloto
correspondiente al botón se encenderá.

• Presione nuevamente el botón para desactivar la
función; el piloto se apagará.

! Si la función seleccionada no es compatible con el
programa elegido, el piloto centelleará y la función no se
activará.
! Si la función elegida no es compatible con
otra seleccionada precedentemente, el piloto
correspondiente a la primera función seleccionada
centelleará y se activará sólo la segunda, el piloto de la
función activada se iluminará.

8

Programas y funciones

Tabla de programas

Detergentes

Temp.

Descripción del Programa

Programas

Diario (Daily)

1

Prelavado Algodón: blancos sumamente sucios. 90° 1200

2

Algodón: blancos sumamente sucios. 90° 1200 -

3

Programa normal de algodón a 60°C (1): blancos y colores resistentes muy sucios. 60° 1200 -

4

Programa normal de algodón a 40°C (2): blancos y colores delicados muy sucios. 40° 1200 -

5

Algodón de color: blancos poco sucios y colores delicados. 40° 1200 -

6

Sintético: colores resistentes muy sucios. 60° 800 -

6

Sintético (3): colores resistentes poco sucios. 40° 800 -

7

Programa normal de algodón a 20°C: blancos y colores delicados muy sucios. 20° 1200 -

Programas Especiales (Special)

8

Lana: para lana, cachemira, etc. 40° 800 -

9

Seda/Cortinas: para prendas de seda, viscosa, lencería. 30° 0 -

10 Jeans

Express: para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para

11

lana, seda y prendas para lavar a mano).

Sport

12 Sport Intensive
13 Sport Light

14 Special Shoes

Programas Parciales

Aclarado - 1200 - ­Centrifugado + Descarga - 1200 - - - 7 - - - 16’

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la
temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.

1) Programa de control según la directiva 1061/2010: seleccione el programa 3 con una temperatura de 60ºC.

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y
la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.

2) Programa de control según la directiva 1061/2010: seleccione el programa 4 con una temperatura de 40ºC.

Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y
la cantidad de agua y se usa con prendas lavables a 40ºC. La temperatura efectiva de lavado puede diferir de la indicada.

Para todos los Test Institutes:

2) Programa algodón largo: seleccione el programa 4 con una temperatura de 40ºC.

3) Programa sintético largo: seleccione el programa 6 con una temperatura de 40ºC.

Funciones de lavado

Aclarado extra

Al elegir esta función aumentará la eficacia del aclarado y se

Seleccionando esta opción, se optimizan el movimiento
mecánico, la temperatura y el agua para una carga reducida
de prendas de algodón y sintéticas poco sucias (ver la “Tabla

asegurará la máxima eliminación del detergente. Es útil para
pieles particularmente sensibles.

! No se puede activar con los programas 11, .

de programas”). Con “ ” se puede lavar en un tiempo
menor, ahorrando agua y energía. Se aconseja utilizar una
dosis de detergente líquido adecuada a la cantidad de carga.
! No se puede activar con los programas 1, 2, 7, 8, 9, 10,
11, 12, 13, 14, , .

Cuando se selecciona esta función, el lavado y el centrifugado
se modificarán oportunamente para disminuir la formación
de arrugas. Al finalizar el ciclo, la lavadora realizará lentas
rotaciones del cesto; el piloto de la función PLANCHA FÁCIL
y el de START/PAUSE centellarán (el primero verde, el se-

La función contribuye al ahorro energético porque
no calienta el agua utilizada para lavar la ropa, esto constituye
una ventaja tanto para el ambiente como para la factura de
electricidad. La mayor potencia y el consumo optimizado del
agua, garantizan óptimos resultados para la misma duración
promedio de un ciclo estándar. Para obtener los mejores
resultados de lavado, se aconseja el uso de un detergente líquido.
! No se puede activar con los programas 1, 7, 8, 9, 11, 12,
13, 14, , .

gundo anaranjado). Para finalizar el ciclo se deberá presionar
el botón START/PAUSE o el botón PLANCHA FÁCIL. En los
programas 9 la máquina terminará el ciclo dejando la ropa
en remojo y el piloto de la función PLANCHA FÁCIL y el de
START/PAUSE centellearán. Para descargar el agua y poder
sacar la ropa, es necesario presionar el botón START/PAUSE
o el botón PLANCHA FÁCIL.

! No se puede activar con los programas 8, 11, 12, 13, 14,

, .

Velocidad

max.

máx.

(°C)

(r.p.m.)

40° 800 -

30° 800 -

30° 600 ­30° 600 -

30° 600 -

Plancha fácil

Lavado

Prelavado

  

 
 
 
 
 
 
 

 
 
 

 

 
 

 

Humedad

Suavizante

7 53 1,92 67 160’
7 53 1,99 62 145’
7 53 1,31 52,5 195’
7 53 1,09 1,09 190’
7 53 0,65 54 90’
3 44 0,85 39 110’
3 44 0,53 39 100’
7 - - - 180’

1 - - - 65’
1 - - - 55’

2,5 - - - 75’

1,5 71 0,08 29 15’

3 - - - 85’
3 - - - 60’

Max.2

pares



7 - - - 36’

residual %

Carga máx. (Kg.)

Consumo de

- - - 55’

Duración del

Agua total lt

energía kWh

ES

ciclo

9

Detergentes y ropa

ES

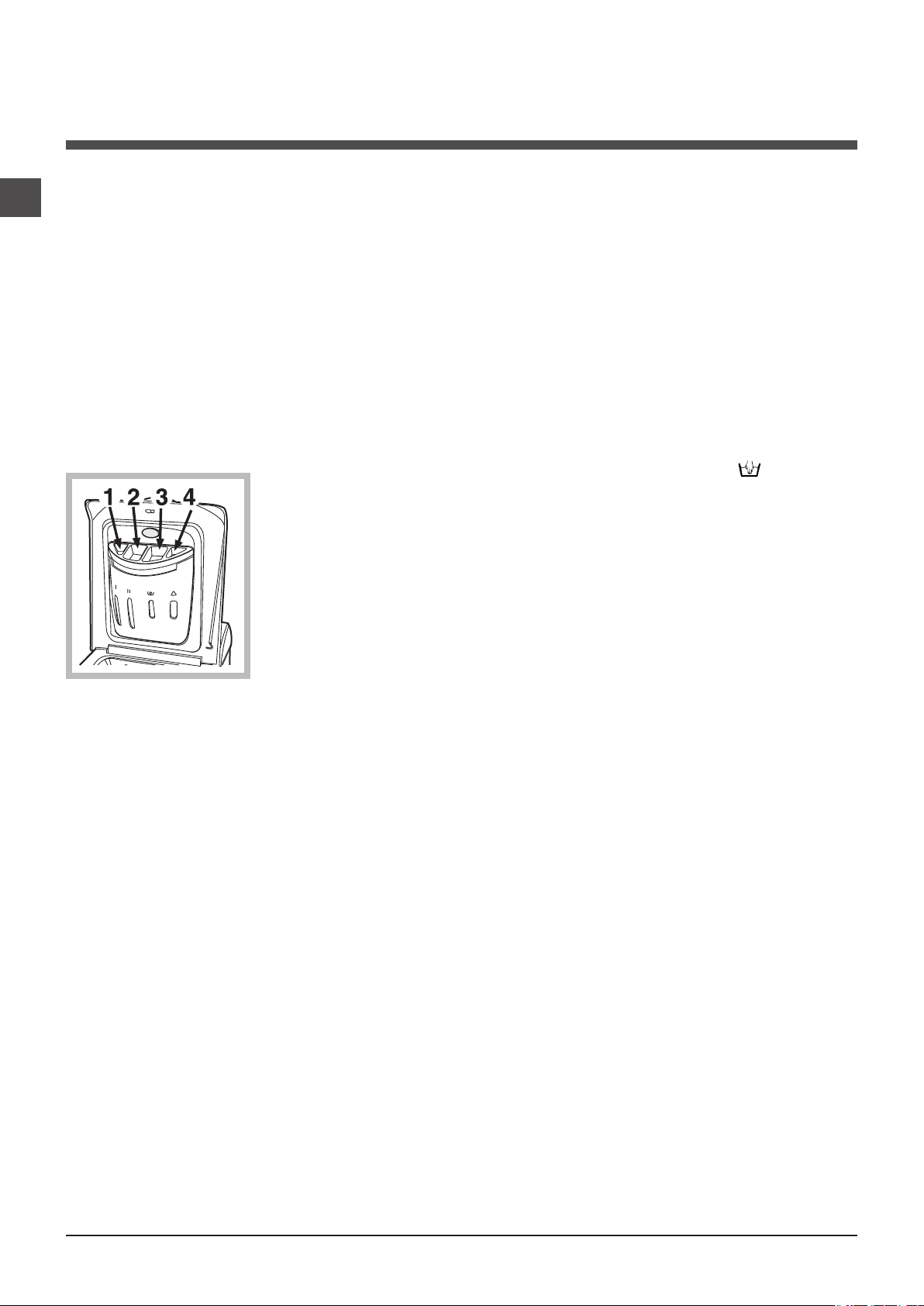

Contenedor de detergentes

El buen resultado del lavado depende también de la cor­recta dosificación del detergente: si se excede la cantidad,
no se lava de manera más eficaz, sino que se contribuye a
encostrar las partes internas de la lavadora y a contaminar
el medio ambiente.

! No use detergentes para el lavado a mano porque pro-

ducen demasiada espuma.

! Utilice detergentes en polvo para prendas de algodón blan­cas, para el prelavado y para lavados con una temperatura
mayor que 60ºC.

! Respete las indicaciones que se encuentran en el envase
de detergente.

Introduzca el detergente
o el aditivo de la siguiente
manera:

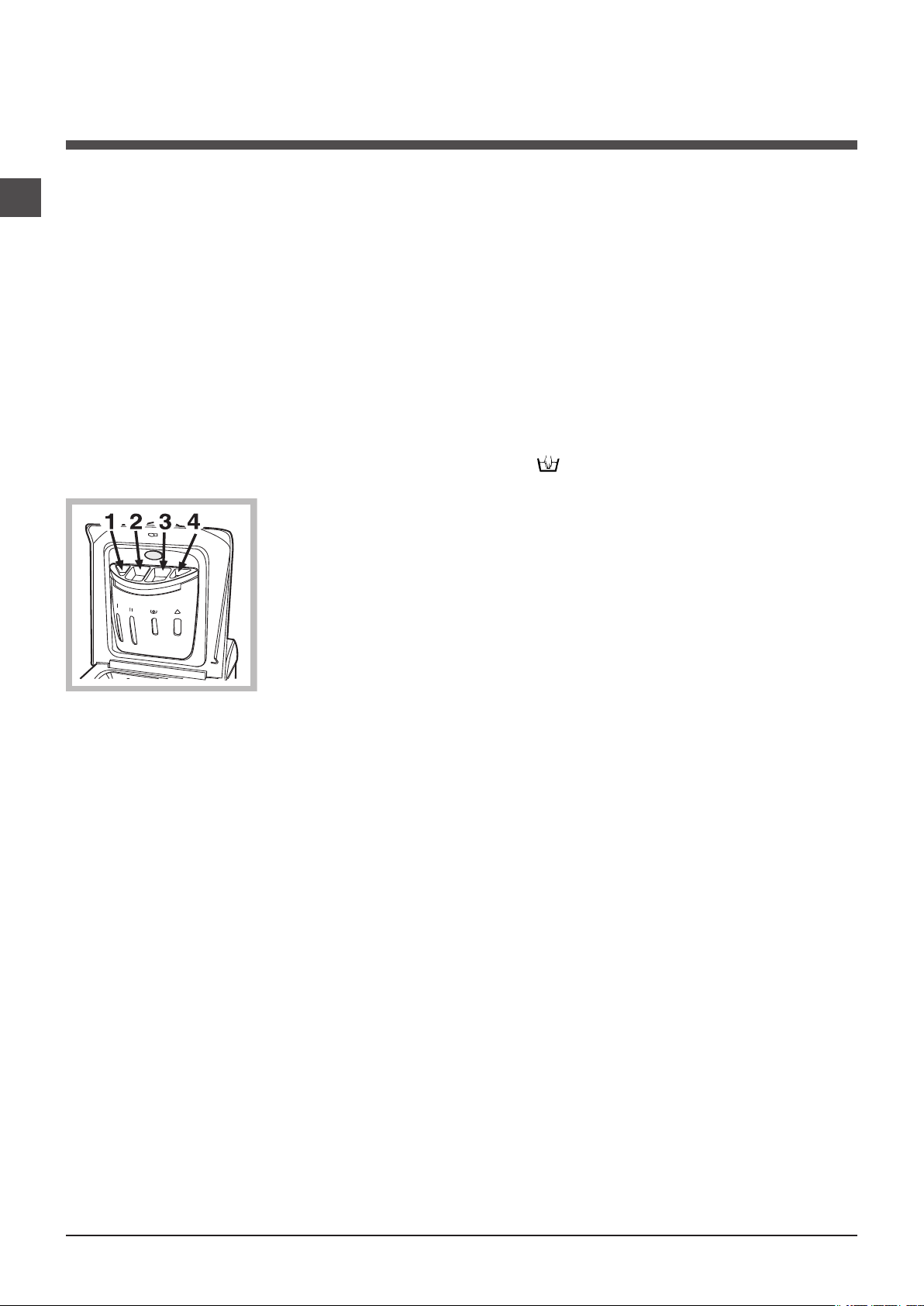

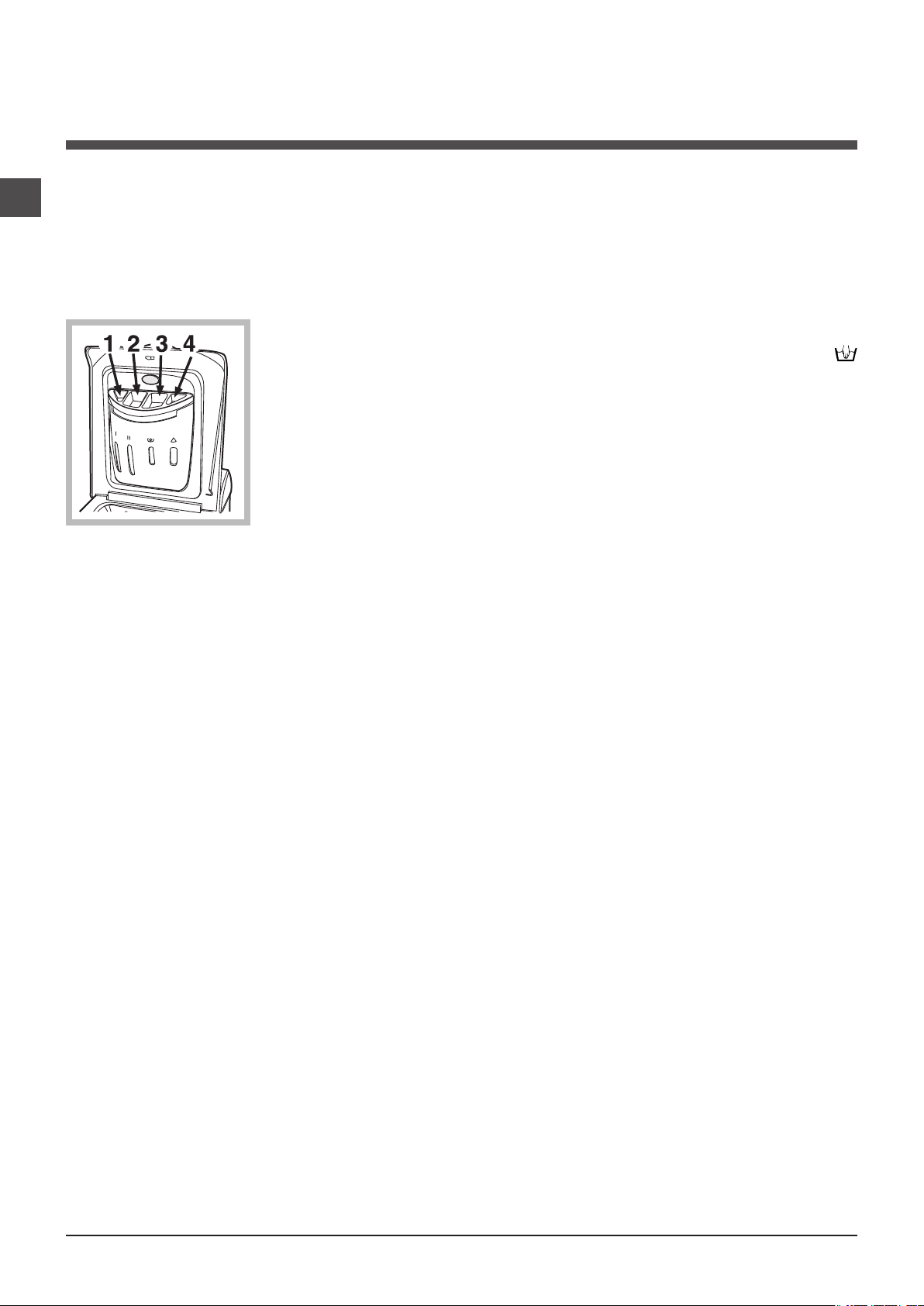

cubeta 1: Detergente para prelavado (en polvo)
cubeta 2: Detergente para lavado
(en polvo o líquido)

El detergente líquido se debe verter sólo antes de la pue­sta en marcha.

! No use detergentes para el lavado a mano ya que produ-

cen demasiada espuma.

cubeta 3: Aditivos (suavizante, etc.)

Cuando vierta el suavizante en el compartimiento 3, tenga
cuidado de no superar el nivel “max” indicado.
El suavizante se introduce automáticamente
en la máquina durante el último aclarado. Al finalizar el pro­grama de lavado, en el compartimiento 3 permanece una
cantidad residual de agua. La función de la misma es la
introducción de suavizantes muy densos o diluir a aquellos
concentrados. Si en el compartimiento 3 permaneciera
más agua de la normal, esto significa que el dispositivo de
vaciado está obstruido.

cubeta 4: No ponga detergente en este comparti­miento

Preparar la ropa

• Subdivida la ropa según:

- el tipo de tejido / el símbolo en la etiqueta.

- los colores: separe las prendas de color y las blancas.

• Vacíe los bolsillos y controle los botones.

• No supere los valores indicados en la “Tabla de Progra­mas” referidos al peso de la ropa seca.

¿Cuánto pesa la ropa?

1 sábana 400/500 g
1 funda 150/200 g
1 mantel 400/500 g
1 albornoz 900/1200 g
1 toalla 150/250 g

Programas particulares

Programa normal de algodón a 20 °C (programa 7)

ideal para cargas de prendas de algodón sucias. Los buenos
rendimientos aún en frío, comparables con los de un lavado a
40º, están garantizados por una acción mecánica que trabaja
con variación de velocidad con picos repetidos y cercanos.
Lana: con el programa 8 es posible lavar en la lavadora todas
las prendas de lana, aún las que contienen la etiqueta “sólo
lavado a mano” Para obtener los mejores resultados
utilice un detergente específico y no supere 1 Kg. de ropa.
Seda: utilice el programa correspondiente 9 para lavar todas
las prendas de seda. Se aconseja el uso de un detergente
específico para prendas delicadas.
Cortinas: pliéguelas y colóquelas dentro de una funda o de
una bolsa de red. Utilice el programa 9.
Jeans: vuelva del revés las prendas antes del lavado
y utilice un detergente líquido. Utilice el programa 10.
Express (programa 11) fue estudiado para lavar prendas
ligeramente sucias y en poco tiempo: dura sólo 15 minutos
y de esa manera permite ahorrar energía y tiempo. Seleccio­nando el programa (9 a 30ºC) es posible lavar conjuntamente
tejidos de distinto tipo (excluidas lana y seda), con una carga
máxima de 1,5 kg.
Sport Intensive (programa 12) ha sido estudiado para lavar
tejidos usados en prendas deportivas (chándales, pantalones
cortos, etc.) muy sucios; para obtener los mejores resultados
es aconsejable no superar la carga máxima indicada en la

“Tabla de programas”.

Sport Light (programa 13) ha sido estudiado para lavar
tejidos usados en prendas deportivas (chándales, pantalones
cortos, etc.) poco sucios; para obtener los mejores resultados
es aconsejable no superar la carga máxima indicada en la
“Tabla de programas”. Se recomienda utilizar detergente
líquido y la dosis correspondiente a la media carga.
Special Shoes (programa 14) ha sido estudiado para lavar
calzado deportivo; para obtener los mejores resultados no
lave más de 2 pares a la vez.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones exce­sivas y para distribuir la carga de modo uniforme, el cesto
realiza rotaciones a una velocidad ligeramente superior a la
del lavado. Si después de varios intentos, la carga todavía
no está correctamente equilibrada, la máquina realiza el
centrifugado a una velocidad inferior a la prevista. Cuando
existe un excesivo desequilibrio, la lavadora realiza la
distribución antes que el centrifugado. Para obtener una
mejor distribución de la carga y su correcto equilibrado, se
aconseja mezclar prendas grandes y pequeñas.

10

Anomalías y soluciones

Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia”),controle que
no se trate de un problema de fácil solución utilizando la siguiente lista.

Anomalías:

La lavadora no se enciende.

El ciclo de lavado no comienza.

La lavadora no carga agua (en la
pantalla se visualizará el mensaje
“H2O” centelleante).

La lavadora carga y descarga agua
continuamente.

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.

• En la casa no hay corriente.

• La puerta no está correctamente cerrada.

• El botón ON/OFF no ha sido presionado.

• El botón START/PAUSE no ha sido presionado.

• El grifo de agua no está abierto.

• Se fijó un retraso de la hora de puesta en marcha.

• El tubo de alimentación de agua no está conectado al grifo.

• El tubo está plegado.

• El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

• El botón START/PAUSE no ha sido presionado.

• El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver
“Instalación”).

• El extremo del tubo de descarga está sumergido en el agua (ver “Instalación”).

• La descarga de pared no posee un respiradero.

Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de
agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en
uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos
de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para
eliminar este inconveniente se encuentran disponibles en el comercio válvulas
especiales que permiten evitar el sifonaje.

ES

La lavadora no descarga o no cen­trifuga.

La lavadora vibra mucho durante la
centrifugación.

La lavadora pierde agua.

Los pilotos de las “opciones” y el
piloto de “START/PAUSE” parpa­dean y en el display aparece un
código de anomalía (Ej.: F-01, F-..).

Se forma demasiada espuma.

• El programa no prevé la descarga: con algunos programas es necesario poner­la en marcha manualmente (“Programas y funciones”).

• Se puede utilizar la función PLANCHA FÁCIL: para completar el programa,
pulse el botón START/PAUSE (“Programas y funciones”).

• El tubo de descarga está plegado (ver “Instalación”).

• El conducto de descarga está obstruido.

• El cesto, en el momento de la instalación, no fue desbloqueado correctamen­te (ver “Instalación”).

• La máquina no está instalada en un lugar plano (ver “Instalación”).

• Existe muy poco espacio entre la máquina, los muebles y la pared (ver “Instalación”).

• El tubo de alimentación de agua no está bien enroscado (ver “Instalación”).

• El contenedor de detergentes está obstruido (para limpiarlo ver “Mantenimien-
to y cuidados”).

• El tubo de descarga no está bien fijado (ver “Instalación”).

• Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y
luego vuelva a encenderla.

Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• El detergente no es específico para la lavadora (debe contener algunas de las
frases “para lavadora”, “a mano o en lavadora” o similares).

• La dosificación fue excesiva.

11

Asistencia

ES

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver “Anomalías y soluciones”);

• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;

• Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;

• el modelo de la máquina (Mod.);

• el número de serie (S/N ).
Esta información se encuentra en la placa aplicada en la parte posterior de la lavadora.

La siguiente información es válida solo para España.
Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.
Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condi­ciones óptimas de funcionamiento.
En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodomésti­co a precios competitivos.

ESTAMOS A SU SERVICIO

12

Instruções para utilização

MÁQUINA DE LAVAR ROUPA

PT

Português

IWTE 71280

Sumário

Instalação, 14-15

Desembalar e nivelar
Ligações hidráulicas e eléctricas
Primeiro ciclo de lavagem
Dados técnicos

Manutenção e cuidados, 16

Interromper a alimentação de água e de corrente eléctrica
Limpar a máquina de lavar roupa
Cuidados com a Porta e o tambor
Limpar a bomba
Verificar o tubo de alimentação de água
Como limpar as gavetas de detergente

Precauções e conselhos, 17

Segurança geral
Eliminação

Descrição da máquina de lavar roupa, 18-19

Painel de comandos
Visor
Como abrir e fechar o tambor

PT

Como efectuar um ciclo de lavagem, 20

Programas e funções, 21

Tabela dos programas
Funções de lavagem

Detergentes e roupa, 22

Gaveta dos detergentes
Preparar a roupa
Programas especiais
Sistema de balanceamento da carga

Anomalias e soluções, 23

Assistência, 24

13

Instalação

PT

! É importante guardar este manual para poder
consultá-lo a qualquer momento. Se a máquina
for vendida, cedida ou transferida, certifique-se
que este manual permaneça com a máquina
para informar o novo proprietário acerca do seu
funcionamento e das respectivas advertências.

! Leia com atenção estas instruções: contém
informações importantes acerca da instalação,
da utilização e da segurança.

Desembalar e nivelar

Desembalar

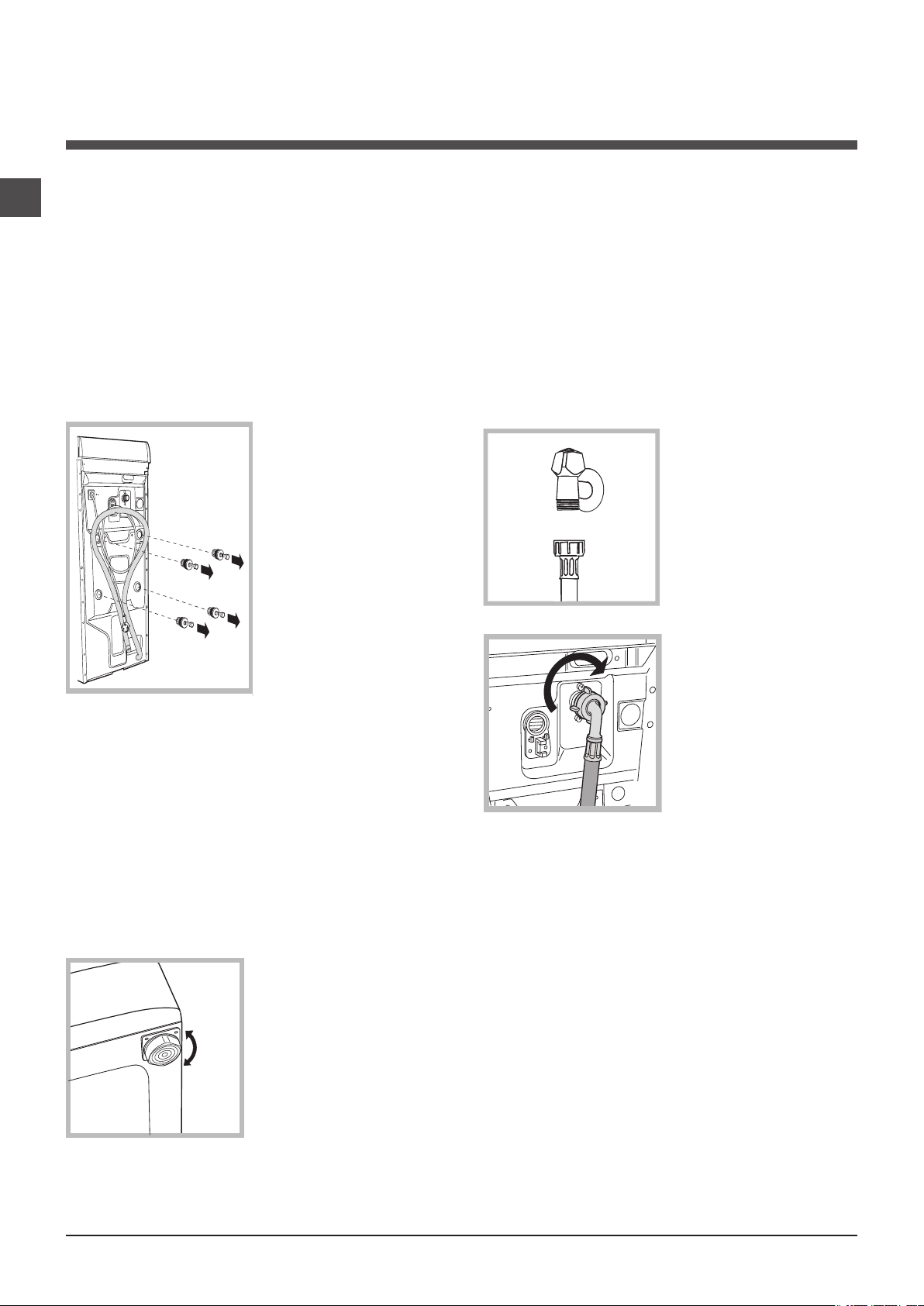

1. Tire a máquina de lavar
roupa da embalagem.

2. Verifique se a má­quina de lavar rou-

pa sofreu danos no
transporte. Se estiver
danificada não efectue
a sua ligação e con­tacte o revendedor.

3. Tire os quatro parafu­sos para protecção no
transporte e a borrachi-

nha com o respectivo
calço, situados na parte
traseira (veja a figura).

4. Tampe os furos

com as tampas em plástico fornecidas.

5. Guarde todas as peças: se for necessário
transportar a máquina de lavar roupa, terão de
ser montadas outra vez.

Atención: si vuelve a utilizar los tornillos más
cortos, se deben colocar arriba.

! Embalagens não são brinquedos para as
crianças.

Um cuidadoso nivelamento dá estabilidade à
máquina e evita vibrações, ruídos e desloca­mentos durante o funcionamento. Se tiver tapete
ou alcatifa, regule os pés de modo a que por
baixo da máquina de lavar roupa haja espaço
suficiente para ventilação.

Ligações hidráulicas e eléctricas

Ligação do tubo de alimentação da água

1. Realize a ligação do
tubo de alimentação
parafusando-o a uma
torneira de água fria com
bocal de rosca de 3/4
gás (veja a figura).
Antes de realizar esta
ligação, deixe a água es­correr até estar límpida.

2. Ligue o tubo de ali­mentação na máquina
de lavar roupa atarra­xado no apropriado for­necimento da água, na
parte traseira, em cima
à direita (veja a figura).

3. Tome cuidado para
o tubo não ser dobra­do nem esmagado.

! A pressão hídrica da torneira deve ser entre
os valores da tabela dos dados técnicas (veja a
página ao lado).
! Se o comprimento do tubo de alimentação não
for suficiente, contacte uma oficina especializada
ou um técnico autorizado.
! Nunca utilize tubos já usados.

Nivelamento

1. Instale a máquina de
lavar roupa sobre um
pavimento plano e rígido,
sem encostá-la a pare­des, móveis ou outros.

2. Se o pavimento não
for perfeitamente hori­zontal, para compen­sar qualquer irregu-

laridade, desatarraxe
ou atarraxe os pés dianteiros (veja a figura); o
ângulo de inclinação, medido no plano de tra­balho, não deve ultrapassar 2°.

14

Ligação do tubo de descarga

65 - 100 cm

Veja a placa das características

Esta aparelhagem é em confor­midade com as seguintes Direc-

Ligue o tubo de de-

scarga, sem dobrá-

lo, a um conduto de

descarga ou a uma

descarga de parede

colocados entre 65 e

100 cm do chão;

! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.

! O cabo de alimentação deve ser substituído

somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsa­bilidade se estas regras não forem respeitadas.

Primeiro ciclo de lavagem

PT

em alternativa, colo­que na beira de um
lavabo ou de uma
banheira, prendendo
na torneira a guia for­necida (veja a figura).
A ponta solta do tubo
de descarga não deve
permanecer emergida
na água.

! É desaconselhado empregar tubos de ex­tensão; mas se for indispensável, a extensão
deve ter o mesmo diâmetro do tubo original e
não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica,
certifique-se que:

• a tomada tenha uma ligação à terra e seja nos

termos da legislação;

• a tomada tenha a capacidade para suportar

a carga máxima de potência da máquina, in­dicada na tabela dos Dados técnicos (veja ao

lado);

• a tensão de alimentação seja entre os valores

indicados na tabela dos Dados técnicos (veja
ao lado);

• a tomada seja compatível com a ficha da

máquina de lavar roupa. Se não for, substitua
a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser in­stalada ao aberto, nem mesmo abrigada, porque
é muito perigoso deixá-la exposta à chuva e às
tempestades.

! Depois de ter instalado a máquina de lavar rou­pa, o acesso à tomada eléctrica deve ser fácil.

Depois da instalação, antes de usar, efectue um
ciclo de lavagem com detergente mas sem roupa,
defina o programa de 90°C sem pré-lavagem.

Dados técnicos

Modelo

Medidas

Capacidade

Ligações
eléctricas

Ligações
hídricas

Velocidade
da centrifu­gação

Programas
de
controlo
conforme as
directivas
1061/2010 e
1015/2010

Ruído
(dB(A)
re 1 pW

IWTE 71280

largura 40 cm.
altura 85 cm.
profundidade 60 cm.

de 1 a 7 kg.

técnicas colocada na máquina.
pressão máxima 1 MPa

(10 bars)
pressão mínima 0,05 MPa
(0,5 bar)
capacidade do tambor 42 litros

até 1200 rotações por minuto

Programa 3: programa
normal de algodón a 60 °C.
Programa 4: programa
normal de algodón a 40 °C.

tivas Comunitárias:

- 2004/108/CE (Compatibili­dade Electromagnética)

- 2002/96/CE

- 2006/95/CE (Baixa Tensão)

Lavagem: 59
Centrifugação: 72

15
