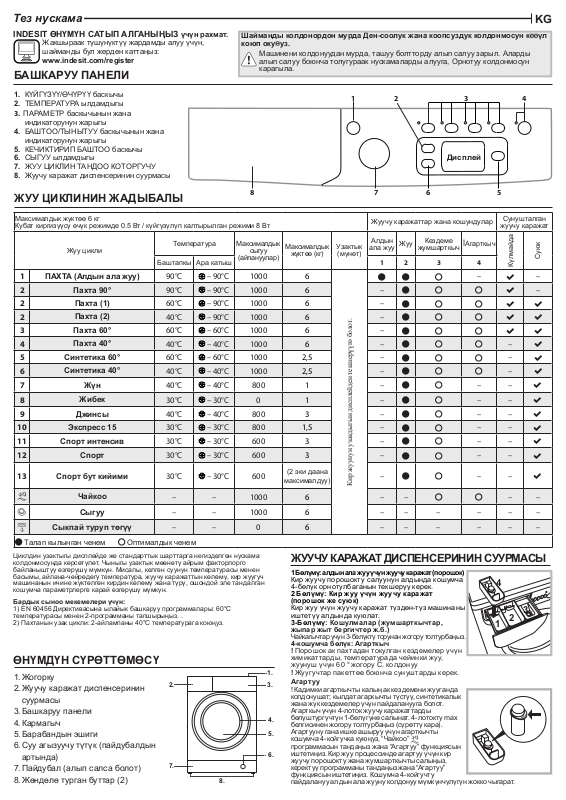

Page 1
Тез нускама
1
2
3
4
INDESIT ӨНҮМҮН САТЫП АЛГАНЫҢЫЗ үчүн рахмат.
Жакшыраак түшүнүктүү жардамды алуу үчүн,
шайманды бул жерден каттаңыз:
www.indesit.com/register
БАШКАРУУ ПАНЕЛИ
KG
Шайманды колдонордон мурда Ден-соолук жана коопсуздук колдонмосун к үл
коюп оку уз.
Машинени колдонуудан мурда, ташуу болтторду алып салуу зарыл. Аларды
алып салуу боюнча толугураак нускамаларды алууга, Орнотуу колдонмосун
карагыла.
1. КҮЙГҮЗҮҮ/ӨЧҮРҮҮ баскычы
2. ТЕМПЕРАТУРА ылдамдыгы
3. ПАРАМЕТР баскычынын жана
индикаторунун жарыгы
4. БАШТОО/ТЫНЫТУУ баскычынын жана
индикаторунун жарыгы
5. КЕЧИКТИРИП БАШТОО баскычы
6. СЫГУУ ылдамдыгы
7. ЖУУ ЦИКЛИН ТАНДОО КОТОРГУЧУ
8. Жуучу каражат диспенсеринин суурмасы
ЖУУ ЦИКЛИНИН ЖАДЫБАЛЫ
Максималдык жүктөө 6 кг
Кубат киргизүүсү өчүк режимде 0.5 Вт / күйгүзүлүп калтырылган режими 8 Вт
Жуу цикли
ПАХТА (Алдын ала жуу)
1
2
2
2
3
4
5
6
7
8
9
10
11
12
13
Пахта 90°
Пахта (1)
Пахта (2)
Пахта 60°
Пахта 40°
Синтетика 60°
Синтетика 40°
Жүн
Жибек
Джинсы
Экспресс 15
Спорт интенсив
Спорт
Спорт бут кийими
Чайкоо
Сыгуу
Сыкпай туруп төгүү
Талап кылынган ченем Оптималдык ченем
Циклдин узактыгы дисплейде же стандарттык шарттарга негизделген нускама
колдонмосунда көрсөтүлөт. Чыныгы узактык мөөнөтү айрым факторлорго
байланыштуу өзгөрүшү мүмкүн. Мисалы, келген суунун температурасы менен
басымы, айлана-чөйрөдөгү температура, жуучу каражаттын көлөмү, кир жуугуч
машинанын ичине жүктөлгөн кирдин көлөмү жана түрү, ошондой эле тандалган
кошумча параметрлерге карай өзгөрүшү мүмкүн.
Бардык сыноо мекемелери үчүн:
1) EN 60456 Директивасына ылайык башкаруу программалары: 60°C
температурасы менен 2-программаны тапшырыңыз. .
2) Пахтанын узак цикли: 2-айлампаны 40°C температурага коюңуз.
Температура
Баштапкы Ара катыш
90°C – 90°C 1000 6
90°C – 90°C 1000 6 –
60°C – 90°C 1000 6 –
40°C – 90°C 1000 6 –
60°C – 60°C 1000 6 –
40°C – 40°C 1000 6 –
60°C – 60°C 1000 2,5 –
40°C – 40°C 1000 2,5 –
40°C – 40°C 800 1 –
30°C – 30°C 0 1 –
40°C – 40°C 800 3 –
30°C – 30°C 800 1,5 –
30°C – 30°C 600 3 –
30°C – 30°C 600 3 –
30°C – 30°C 600
– – 1000 6 – –
– – 1000 6 – – – – – –
– – 0 6 – – – – – –
8
Максималдык
сыгуу
(айлануулар)
ӨНҮМДҮН СҮРӨТТӨМӨСҮ
1. Жогорку
2. Жуучу каражат диспенсеринин
суурмасы
3. Башкаруу панели
4. Кармагыч
5. Барабандын эшиги
6. Суу агызуучу түтүк (пайдубалдын
артында)
7. Пайдубал (алып салса болот)
8. Жөндөлө турган буттар (2)
2.
7.
8.
3
Дисплей
ÎАгарткыч
ДДДДДДД
–
Максималдык
жүктөө (кг)
1
Узактык
(мүнөт)
2
7 6
Жуучу каражаттар жана кошундулар
Алдын
ала жуу
1 2 3 4
Жуу
Кездеме
жумшарткыч
– –
– –
– –
– –
– –
– –
– –
(2 эки даана
максималдуу)
–
Кир жуунун узакдыгын дисплейден текшерүүгө болот.
ЖУУЧУ КАРАЖАТ ДИСПЕНСЕРИНИН СУУРМАСЫ
1 Бөлүмү: алдын ала жуу үчүн жуучу каражат (порошок)
Кир жуучу порошокту салуунун алдында кошумча
4-бөлүк орнотулбаганын текшерүү керек.
2 Бөлүмү: Кир жуу үчүн жуучу каражат
(порошок же суюк)
Кир жуу үчүн жуучу каражат түздөн-түз машинаны
иштетүү алдында куюлат.
3-Бөлүмү: Кошулмалар (жумшарткычтар,
жыпар жыт бергичтер ж.б.)
Чайкагычтар үчүн 3-бөлүктү торунан жогору толтурбаңыз.
4-кошумча бөлүк: Агарткыч
! Порошок ак пахтадан токулган кездемелер үчүн
химикаттарды, температурада чейинки жуу,
жуунуш үчүн 60 ° жогору C. колдонуу
! Жуугучтар пакеттөө боюнча сунуштарды керек.
1.
Агартуу
3.
! Кадимки агарткычты калың ак кездемени жууганда
колдонушат; кылдат агаркычты түстүү, синтетикалык
жана жүк кездемелер үчүн пайдаланууга болот.
Агарткыч үчүн 4-лоток жуучу каражаттарды
бөлүштүргүчтүн 1-бөлүгүнө салынат. 4-лотокту max
4.
белгисинен жогору толтурбаңыз (сүрөттү кара).
Агартууну гана ишке ашыруу үчүн агарткычты
5.
кошумча 4-койгучка куюңуз, “Чайкоо”
программасын тандаңыз жана “Агартуу” функциясын
иштетиңиз. Кир жуу процессинде агартуу үчүн кир
6.
жуучу порошокту жана жумшарткычты салыңыз,
керектүү программаны тандаңыз жана “Агартуу”
функциясын иштетиңиз. Кошумча 4-койгучту
пайдалануу алдын ала жууну колдонуу мүмкүнчүлүгүн жокко чыгарат.
4
5
Сунушталган
жуучу каражат
Күлмайда
–
–
–
– –
Суюк
–
–
Page 2
ЖУУ ЦИКЛДЕРИ
Кийимдеги жуу энбелгисинде көрсөтүлгөн белгилерди
жолдоңуз. Белгиде көрсөтүлгөн маани, кийимди жууганда
сунушталган эң максималдык температура болуп эсептелет.
Пахта (Алдын ала жуу)
чылап коюу менен жуу.
Пахта 90°
интенсивдүү жуу.
Пахта (1-2)
Орто кирдеген пахта кийимдерин жуу үчүн ылайыктуу болот. 60°
Cжана 40° температурасы, пахта кийимдерин жуу үчүн
стандарттык цикл жана суу менен электрикалык керектөөнүн
айкалыштырылган колдонуусундагы эң эле натыйжалуусу.
Пахта 60°
абдан кир кийим жана бекем боелгон түстүү кийим
Пахта 40°
Түстөрдүн өңү өчпөшүнө жардам берген, пахта жана синтетикалык
боюлгон кийимдерге ылайыктуу 40°C цикли. Бул сууну жылытып
жатканда электрикалык кубат керектөөсүн азайтып, ошол эле
убакта жакшы жуу натыйжалары менен камсыз кылат. Көп
кирдебеген кийимдер үчүн сунушталат.
Синтетика 60°
Синтетикалык жиптен (мис.: полиестр, полиакрил, вискоза, б.у.с.)
же аралаш синтетикалык-пахта жиптен жасалган орто кирдеген
нерселер үчүн ылайыктуу болот.
Синтетика 40°
Синтетикалык жиптен (мис.: полиестр, полиакрил, вискоза, б.у.с.)
же аралаш пахта, бир аз капталып.
Жүн
кир жуугуч машинанын 7-программасынын режиминде бардык жүн
буюмдарды, анын ичинде “кол менен гана жуу” этикеткасы менен
буюмдарды жууганга болот. Жакшы жыйынтыкка жетүү үчүн атайын
жуучу каражатты пайдаланыңыз жана 1 кг кир жүктөөнү ашырбаңыз.
Жибек
бардык жибек буюмдарды жуу үчүн атайын 8-программаны
пайдаланыңыз. Кылдат кездемелер үчүн атайын кир жуучу затты
пайдалануу сунушталат.
Джинсы
жуу алдында кирди ичинен аңтарыңыз жана суюк жуучу каражатты
пайдаланыңыз.
Экспресс 15
азыраак кирдеген кийимди тез жуу үчүн арналган, цикл болгону 15
мүнөткө созулат, бул убакытты жана электр энергиясын үнөмдөөнү
шарттайт. Бул программа боюнча (10, 30°C) 1,5 кг максималдуу
жүктөм менен, ар кандай кездемеден (жүндөн жана жибектен
тышкары) кийимдерди жууганга болот.
Спорт интенсив
спорт кийимдеринин (спорттук костюмдар, байпактар ж.б.) абдан
кир кездемелерин жуу үчүн иштелип чыккан; жакшы жыйынтыктарга
жетүү үчүн “Программалардын таблицасында” көрсөтүлгөн,
жүктөөнүн максималдуу чегинен ашырбоону сунуштайбыз.
Спорт
спорт кийимдеринин (спорттук костюмдар, байпактар ж.б.) анча
кир эмес кездемелерин жуу үчүн иштелип чыккан; жакшы
жыйынтыктарга жетүү үчүн “Программалардын таблицасында”
көрсөтүлгөн, жүктөөнүн максималдуу чегинен ашырбоону
сунуштайбыз. Жүктөө үчүн ылайык келген өлчөмдө суюк жуучу
каражатттарды пайдаланууну сунуштайбыз.
Спорт бут кийими
спорттук бут кийим үчүн иштелип чыккан; жакшы жыйынтыктарга
жетүү үчүн бир жолу 2 жуптан көп бут кийимди жууну сунуштабайбыз.
Чайкоо
Бул түшүшү үчүн арналган
Сыгуу
бурундуки арналган
Сыкпай туруп төгүү
бурундуки, суу соолутат үчүн иштелип чыккан.
ДИСПЛЕЙ
Дисплей машинаны программалоо үчүн кызмат кылат жана
пайдалануучуга көптөгөн маалыматтарды берет.
B
CA
А бөлүмүндө ар кандай программалардын циклдарынын узактыгы
чыгарылат жана цикл иштетилгенде – ал аяктаганга чейинки
убакытты чагылдырат; КИР ЖУУНУ БАШТООНУН МӨӨНӨТҮН
ЖЫЛДЫРУУ ТАЙМЕРИ орнотулган учурда белгиленген программа
иштегенге чейинки калган убакыт чыгарылат. Мындан тышкары,
тийиштүү баскычты басуу менен машина автоматтык түрдө
дисплейде тандалган программа үчүн каралган максималдуу
“температураны” жана “сыгуу” ылдамдыгын, же акыркы тандалган
маанилер тандалган программага шайкеш келсе аларды көрсөтөт.
В бөлүмүндө белгиленген цикл үчүн каралган “кир жуу этаптары”, ал
эми активдештирилген программада – учурдагы “кир жуунун этабы”
чыгарылат.
Жуу
Чайкоо
Сыгуу
Төгүү
С бөлүмүндө жогорудан төмөн карай “температурага” ,
“иштетүүнүн мөөнөтүн жылдырууга” жана “центрифуганын
айлануу ылдамдыгына” тиешелүү пиктограммалар жайгашкан:
Күйгөн символу дисплейде “температуранын” белгиленген
мааничи чыгарыла турганын түшүндүрөт
Күйгөн символу “Мөөнөтүн жылдыруу таймери” тапшырылганын
түшүндүрөт
Күйгөн символу дисплейде “центрифуганын айлануу
ылдамдыгынын” тапшырылган мааниси чыгарыла туганын
түшүндүрөт.
ЭШИКТИН БЕКИЛГЕНИ ТУУРАЛУУ
ИНДИКАТОР
Күйүп турганда, белги, эшиктин кулпуланып калганын көрсөтөт.
Эшикти ачканга чейин, кандайдыр бир зыян келтирүүнүн алдын алуу
үчүн, белгинин өчкөнүн күтүп туруңуз.
Кир жуучу циклдын учурунда эшикти ачыш үчүн БАШТОО/ТЫНЫТУУ
баскычын басыңыз; эгер индикатор белгиси өчсө, эшик ачылат.
БИРИНЧИ ЖОЛУ КОЛДОНУУ
Шайман орнотулуп, аны биринчи жолу колдонгонго чейин, жуу
циклин жуучу каражатты кошуп, бирок барабанга кирди салбастан,
“2” айлампасын коюп, иштетип көрүңүз.
КҮНҮМДҮК КОЛДОНУУ
“КЕҢЕШТЕР ЖАНА СУНУШТООЛОР” бөлүмүндө пайда болгон
сунуштарды жолдоо менен жуула турган кирди даярдаңыз.
- Кир жуугуч машинасын КҮЙГҮЗҮҮ/ӨЧҮРҮҮ баскычын басып,
күйгүзүңүз. Бардык индикатор жарыктары бир нече секундага күйүп,
андан соң тандалган жуу циклинин орнотулган жөндөөлөрүнө карай
жарыктар күйүк бойдон калат; БАШТОО/ТЫНЫТУУ индикатор
жарыгы да күйөт.
- Эшикти ачыңыз. Жуу циклинин жадыбалында берилгендей
максималдык жүктөө көлөмүнөн ашырбай кирди салууга аракет
кылыңыз.
- Кир жуучу каражат диспенсеринин суурмасын тартып, “ЖУУЧУ
КАРАЖАТ ДИСПЕНСЕРИНИН СУУРМАСЫ” көрсөтүлгөндөй, кир
жуучу каражатты ылайыктуу бөлүкчөсүнө салыңыз.
- Эшикти жабыңыз.
- ЖУУ ЦИКЛИ баскычын каалаган циклге коюңцуз.
- Кир жуугуч температурасы коюу.
- Жөндөгүч ылдамдыгын коюу.
- Каалаган параметрлериңизди тандаңыз.
- БАШТОО/ТЫНЫТУУ баскычын басып, жуу циклин баштаңыз;
байланышкан индикатор жарыгы туруктуу жашыл болуп күйөт жана
эшик кулпуланат ( индикатор жарыгы күйгүзүлгөн).
ЦИКЛДЫ ТЫНЫТУУ
Жуу циклин тынытуу үчүн, БАШТОО/ТЫНЫТУУ баскычын кайра
бассаңыз, индикатордун жарыгы сары болуп күйөт. Эгер
индикатору күйбөсө, эшикти ачсаңыз болот. Жуу цикли
токтотулгандан кийин кайра баштоо үчүн, БАШТОО/ТЫНЫТУУ
баскычын басыңыз.
КЕРЕК БОЛГОН КЕЗДЕ ЭШИКТИ АЧУУ
Цикл башталганда, индикатор жарыгы күйгүзүлүп, эшик
ачылбаары жөнүндө сигнал берет. Жуу цикли иштеп жатканда, эшик
жабык бойдон калат. Цикл жүрүп жатканда эшикти ачуу, мисалы
кийимдерди кошуу же алып салуу үчүн, БАШТОО/ТЫНЫТУУ
баскычын басып, циклди тынытыңыз; индикатор жарыгы сары болуп
күйөт. Эгер индикатору күйбөсө, эшикти ачсаңыз болот. БАШТОО/
ТЫНЫТУУ баскычын кайра басып, циклди кайра улантыңыз.
ИШТЕП ЖАТКАН ЦИКЛДИ ӨЗГӨРТҮҮ
Кир жуучу циклдын иштөө учурунда, циклды алмаштырыш үчүн,
АНДЫРУУ/ТЫНЫГУУ баскычын басып тыныктырып (КҮЙГҮЗҮҮ/
ТЫНЫГУУ индикатор жарыгы кызгыл сары түстө жай күйүп
жанат) , андан соң, каалаган циклды тандап, кайрадан КҮЙГҮЗҮҮ/
ТЫНЫГУУ баскычын басыңыз.
! Башталган циклды токтоткуңуз келсе, КҮЙГУЗҮҮ/ӨЧҮРҮҮ
баскычын коё бербей кармап туруңуз.
Цикл токтоп, машине өчүрүлөт.
Page 3
ПРОГРАММАНЫН АЯГЫ
Цикл бүткөндө Дисплейде «End» билдирүүсү менен көрсөтүлөт,
индикатору өчкөндө, эшикти ачса болот. Эшикти ачыңыз, кирди алып
чыгарып, машинени өчүрүңүз. Эгерде сиз “КҮЙҮК/ӨЧҮК” баскычын
баспасаңыз, кир жуугуч машине болжолу жарым сааттын ичинде өзү
автоматтык түрдө өчүп калат.
ПАРАМЕТРЛЕР
- Эгерде тандалган функция тапшырылган программа менен
шайкеш болуп саналбаса, тийиштүү индикатор бүлбүлдөйт жана
мындай функция күйгүзүлбөйт.
- Эгерде тандалган функция башка, мурда тапшырылган кошумча
функция менен шайкеш келбей турган болуп саналса, биринчи
тандалган функциянын индикатору бүлбүлдөйт жана экинчи
кошумча функция гана күйөт, күйгүзүлгөн функциянын индикатору
күйөт.
Бул опцийди тандоо менен, механикалык кыймыл, температура жана
суу өтө кир эмес пахта жана синтетикалык буюмдарды азыраак
жүктөмү үчүн оптималдаштырылат. “ ” режиминде буюмду
сууну жана электр энергиясын үнөмдөө менен, кыска убакытта
жууганга болот. Жүктөмдүн өлчөмүнө ылайык келген суюк жуучу
каражаттын дозасын пайдаланууну сунуштайбыз.
Агартуу (пятна)
Сиңген кирлерди кетирүү үчүн агартуу циклы. Агарткычты кошумча
4-койгучка куюңуз (“Агартуу” кара.).
Кошумча Чайкоо (Доп. Полоскание)
Бул функцияны тандоодо жуучу затты максималдуу кетирүү менен,
чайкоонун натыйжалуулугу жогорулайт. Бул функция териси жуучу
каражаттарга сезгич болгон адамдар үчүн өзгөчө ыңгайлуу.
Жеңил үтүктөө (Легкая глажка)
Бул функцияны тандоодо кир жуу жана сыгуу циклдары кирдиш
бырышуусун кыскартуу үчүн өзгөрөт. Циклды аяктагандан кийин
машина барабанды жай айлантат. ЖЕҢИЛ ҮТҮКТӨӨ жана БАШТОО/
ТЫНЫТУУ опцияларынын индикаторлору бүлбүлдөй баштайт
(биринчиси жашыл, экинчиси кызгыл сары). Циклды аяктоо үчүн
БАШТОО/ТЫНЫТУУ баскычын же ЖЕҢИЛ ҮТҮКТӨӨ баскычын
басыңыз. Жибек 8 программасын тандоодо машина циклды сууну
төгүүсүз аяктайт жана ЖЕҢИЛ ҮТҮКТӨӨ функциясынын индикатору
бүлбүлдөйт. Сууну төгүү жана кирди алуу үчүн БАШТОО/ТЫНЫТУУ
баскычын же ЖЕҢИЛ ҮТҮКТӨӨ баскычын басу керек.
Кечиктирип Баштоо (Таймер Отсрочки)
Тандалган программаны иштетүүнү кармоону программалоо үчүн
кармоонун керектүү маанисин алганга чейин тийиштүү баскычты
басыңыз. Кармоо функциясы күйгүзүлгөндө, дисплейде . символу
күйөт. Иштетүүнү кармоону токтотуу үчүн баскычты дисплейде OFF
жазуусу пайда болгонго чейин басыңыз.
Температура
Ар бир циклдын алдын ала аныкталган температурасы бар.
Tемператураны өзгөртүү үчүн, баскычын басыңыз.
Сыгуу
Ар бир циклдын алдын ала аныкталган сыгуу ылдамдыгы бар.
Сыгып, айлантуу ылдамдыгын өзгөртүү үчүн, баскычын басыңыз.
КЕҢЕШТЕР ЖАНА СУНУШТООЛОР
Жуулчу кирди буларга карай бөлүңүз:
Кездеменин түрү (пахта, аралашкан кездеме, синтетика, жүн,
кол менен жуула турган кийимдер). Түс (түстүү киймдерди ак
түстүүлөрдөн ажыратыңыз, жаңы түстүү кийимдерди өзүнчө жууңуз).
Назиктер (майда кийимдер - мисалы нейлон колготкилери - жана
илгичтери бар нерселер, мисалы бюстгалтерлерди: атайын чүпүрөк
баштыгына салып жууңуз).
Чөнтөктөрдү бошотуңуз:
Тыйындар, оттуктар сыяктуу нерселер кир жуугуч машинасын же
барабанга зыян келтириши мүмкүн. Бардык топчурарын текшериңиз.
КАРОО ЖАНА КАМ КӨРҮҮ
Тазалоо жана кам көүү иштерин жүргүзгөнгө чейин, кир жуугуч
машинаны өчүрүп, аны негизги кубаттан ажыратыңыз. Кир жуугуч
машинаны жуу үчүн күйүүчү суюктуктарды колдонбоңуз.
Суу жана кубат камсыздоочуларды ажыратыңыз
Ар жуугандан кийин суу кранын өчүрүңүз. Бул кир жуугуч машинанын
ичиндегини чектеп, суунун агуусунун алдын алат.
Кир жуугуч машинаны тазалап жатканда же кам көрүү ишин жасап
жатканда кубаттан ажыратып коюңуз.
Кир жугуч машинаны тазалоо
Шаймандын тышкы бөлүкчөлөрү жана резинадан жасалган
компоненттери жылымык самын сууга чүпүрөктү салып, суулап, аны
менен тазаласа болот. Аралашмалар же абразивдүү агенттерди
каолдонбоңуз.
Кир жуучу каражат диспенсеринин суурмасын тазалоо
Аны агып турган суунун астында жууңуз; бул аракет тез тезден
кайталанып турушу керек.
Эшик менен барабанды кароо
Жашымсыз жыттардын пайда болушун болтурбоо үчүн, машинанын
эшигин ар дайым бираз ачык калтырыңыз.
Түтүктү тазалаңыз
Кир жуучу машыинада өзүн-өзү тазалоочу сордургуч менен камсыз
кылынган. Ошондуктан, ал өзгөчө кам көрүүнү талап кылбайт. Майда
нерселер (тыйындар же топчулар сыяктуу) кээде соргучтун астында
жайгашкан коргоочу бөлүмгө түшүп калышы мүмкүн.
! Жуу циклинин аяктаганыны текшерип, шайманды өчүрүңүз.
Алдыңкы бөлүмгө кошулуу үчүн:
1. машинанын маңдайындагы каптоо мукабасын биринчи так
ортосунан басып, андан соң эки жагынан тең ылдый каратып сүрүп,
аны чыгарыңыз;
2. дренаждык сргучтун капкагын саат жебесине каршы багытта
бурап, бошотуңуз: бираз суу агышы мүмкүн;
3. ичин кылдаттык менен тазалаңыз;
4. капкагын кайра бурап коюңуз;
5. панелди кайра ордуна коюп, илгичтердин оюгунун туура келгенин
текшерип, панелди шайманга түртүңүз.
Суу кирүү түтүгүн текшерүү
Суу кирүү түтүгүн жок дегенде жылына бир карап коюп туруңуз. Эгер
анда жылчык же тешик пайда болсо, аны алмаштырып коюу керек:
жуу циклдеринин убагында, суунун биуик басымы түтүктү чыгарып
салышы мүмкүн.
! Мурда колдонулган түтүктөрдү колдонбоңуз.
КИРДИ ТЕҢ САЛМАКТОО ТУТУМУ
Ар бир сыгуунун алдында ашыкча вибрациядан алыс болуу үчүн
жана барабанда кирди тегиз бөлүштүрүү үчүн машина кир жуунун
ылдамдыгынан бир аз жогору ылдамдык менен айлантат. Эгерде
бир нече аракеттен кийин кир туура тең салмактанбаса, машина
каралгандан азыраак ылдамдыкта сыгат.
ЖАБДУУЛАР
Биздин Техникалык жардам кызматыбызга кайрылып, төмөндөгү
жабдуулар бул кир жуугуч машинасынын моделине туура келээрин
текшериңиз.
Улоо таңгагы
Бул жабдуу менен, сиз мейкиндикти үнөмдөө, кургатуучу барабанды
жүктөөнү жана бошотууну жеңилдетүү үчүн кир жуугуч машинанын
үстүнө кир кургаткыч машинаны улап алсыңыз болот.
ТАШУУ ЖАНА ИШТЕТҮҮ
Кир жуугуч машинаны өйдө жагынан кармап, көтөрбөңүз.
Шайманды электр кубатынан ажыратып, суу кранын жабыңыз. Эшик
менен кир жуучу каражат диспенсеринин суурмасы катуу жабылып
турганын текшериңиз. Суу кранынан суу толтуруучу түтүктү чыгарып,
андан соң суу агызуу түтүгүн ажыратыңыз. Түтүктөрдө калган бардык
сууну агызып, ташуу убагында зыян келбеши үчүн түтүктү
коопсузураак бекитип коюңуз. Ташуу бурагычтарын кайра бурап
коюңуз. “Орнотуу нучкамалары” бөлүмүндө көрсөтүлгөн бурагычтарды
чыгаруу процедурасынын бардыгын тескери ыраатта кайталаңыз.
САКТОО ЖАНА ТАШУУ ШАРТТАРЫ
Таңгакталган кир жуугуч машинаны табигый желдетүүсү бар жабык
жайларда 80%дан көп эмес салыштырмалуу нымдуулукта сактоо
керек. Эгерде машина узак убакыт пайдаланылбаса жана
жылытылбаган жайда сактала турган болсо, машинаны суудан толук
өчүрүү керек. Машинаны ташуу алдында кир жуугуч машинанын
багынын бузулушуна жол бербөө үчүн, тыгыны менен транспорттук
бурамаларды орнотуу керек. Машинаны жабык машинанын бардык
түрү менен, аны бекем бекитип жумушчу абалында (вертикалдуу)
ташуу керек. Кир жуугуч машинаны жүктөө-түшүрүү иштеринде
урунууга кабылтууга ТЫЮУ САЛЫНАТ.
Page 4
Техникалык маалыматтар
Модели IWSE 6105
Өндүрүүчү өлкө
Габариттик
өлчөмдөр
Сыйымдуулугу 1ден 6 кг чейин
Электр
азыктандыруунун
чыңалуусунун
номиналдык
мааниси же
чыңалуунун
диапазону
максималдуу
кубаттуулук
Электр тогунун
түрүнүн шарттуу
белгиси же өзгөрмө
токтун номиналдуу
жыштыгы
Электр тогуна
урунуудан коргоо
классы
Суу түтүк
туташуусу
Сыгуунун
ылдамдыгы
EN 60456
Директивасына
ылайык башкаруу
программасы
Нымдан коргоого ээ болбогон, төмөнкү вольттуу жабдуудан
тышкары, коргоочу кабык менен камсыздалуучу, катуу
бөлүкчөлөрдүн жана нымдын түшүүсүнөн коргоо деңгээли:
IPX4
Ушул техниканын
өндүрүлгөн күнүн
штрих-коддун (S/N
XXXXXXXXXXXX)
үстүнүн оң
тарабындагы
сериялык
номерден
төмөндөгү ыкма
менен ала аласыз
Энергияны керектөө
классы
Россия
туурасы 59,5 см.
бийиктиги 85 см.
тереңдиги 42 см.
220-240 V ~
1850 W
50 Hz
I коргоо классы
максималдуу басым 1 МПа (10 бар)
минималдуу басым 0,05 МПа (0,5 бар)
барабандын сыйымдуулугу 40 литр
Мүнөтүнө 1000 айланууга чейин
2 программа; температура 60°C;
жүктөө 6 кг кир
Бул буюм Европа Коомдоштугунун
төмөндөгү Директиваларына шайкеш
келет:
- EMC - 2014/30/EU (Электр магниттик
шайкештик);
- LVD - 2014/35/EU (Төмөнкү чыңалуу)
- 2012/19/EU (WEEE)
- TC 004/2011, TC 020/2011
S/N номериндеги 3- жана 4- сандары
өндүрүлгөн жылдын акыркы сандарына
дал келет
S/N номериндеги 5- жана 6- сандары
өндүрүлгөн жумасы
A
Энергия натыйжалуулугу класстарынын
шайкештиги
Продуктта
көрсөтүлгөн энергия
натыйжалуулугунун
классы жөнүндө
маалымат
A A
A+ A-10% (*)
A++ A-20% (*)
A+++ A-30% (*)
A+++-10% A-40% (*)
A+++-20% A-50% (*)
(*) энергия натыйжалуулуктун көрсөткүчтөрүнүн
пайыздарынын бул өлчөмү Россия Федерациясынын
ченемдик документтери менен аныкталган, “А”
классына караганда мыкты.
Россия мыйзамдарына
ылайык энергия
натыйжалуулугунун
классы
Page 5
БУЗУКТАРДЫ ЖАРЫККА ЧЫГАРУУ
Кир жуучу машыина кээ бир убактарды иштебеши мүмкүн. Техникалык жардам кызматына кайрылаардан мурун, төмөндөгү тизмени колдонуу
менен көйгөй оңой чечилбегенин текшериңиз.
Аномалиялар Мүмкүн болгон себептер / Чечим
Кир жуучу машина күйбөй
жатат.
Кир жуучу цикл башталбай
жатат.
машина тез жуубаганын
цикл этабы жарк суу же
жарык менен толтуруп
бербейт.
Кир жуучу машина
токтобостон сууну
киргизип, кайра чыгарып
жатат.
Кир жуучу машина сууну
агызбай жана сыкпай жатат.
Сыгуу убагында кир
жуугуч машина абдан көп
дирилдейт.
Кир жуучу машинадан суу
агып жатат.
“Параметрлер” чырактары
жана БАШТОО/ТЫНЫГУУ
жарык жарыгы жуугуч
цикл жүрүшү эшикти
бекитип жарык бири, ал
эми белгиленген тартипте
жагып жатат.
Өтө көп көбүктөр.
Шайман электрикалык кубатка сайылган эмес же контакт болушу үчүн катуу киргизилген эмес.
Үйдө свет жок.
Кир жуучу машинанын эшиги жакшы жабылбай калган.
КҮЙГҮЗҮҮ/ӨЧҮРҮҮ баскычы басылбай калган.
БАШТОО/ТЫНЫГУУ баскычы басылбай калган.
Суу краны ачылган эмес.
Баштоо убагынын кечиктирилээри коюлган эмес.
Сууну киргизүү түтүгү кранга туташылган эмес.
Түтүк бүктөлүп калган.
Суу краны ачылган эмес.
Үйдө суу жок.
Суунун басымы өто жай.
БАШТОО/ТЫНЫГУУ баскычы басылбай калган.
Суу агызуучу түтүк жердегиден 65 жана 100 см. Орнотулган эмес.
Түтүктүн бош аягы сууга салынып калган.
Дубалдын дренаждык системасынын дем алуу клапаны жок.
Ушул текшерүүлөрдөн кийин деле эгер көйгөй дагы эле болсо, суу кранын өчүрүп, шайманды өчүрүп,
Техникалык Жардам кызматына кайрылыңыз. Эгер үй курулуштун жогорку каттарында болсоңуз, ал жерде
арткы сифон менен көйгөй чыгышы мумкүн. Натыйжада, кир жуугуч машина сууга толуп, үзгүлтүксүз ага
берет. Атайын арткы сифон клапандары дүкөндөрдө мүмкүн болуп, бул ыңгайсыздыгынын алдын алууга
жардам берет.
Циклде сууну агызуу кошулбайт: айрым циклдарда бул ызмат кол менен жасалышы керек.
Суу агызуу түтүгү бүктөлүп калган.
Дренаждык кармагыч тосмолонгон.
Орнотулуп жатканда барабандын кулпусу туура эмес ачалган.
Кир жуучу машина түздөлгөн эмес.
Кир жуучу машина эмерек кабинеттери жана дубал менен бирге кошулалым.
Сууну киргизүү түтүгү кранга жакшы кылып туташылган эмес.
Кир жуугуч каражат диспенсеринин суурмасы толуп калган.
Сууну агызуучу түтүк туура туташтырылган эмес.
Машинаны өчүрүп, аны розеткадан ажыратысыз, болжоолу менен 1 мүнөт күтүп, аны кайра күйгүзүңүз.
Эгер көйгөй дагы эле чыккыча, Техникалык жардам кызматы кайрылыңыз.
Кир жуучу каражат машинада жууганга колдонулбашы керек (бул “кир жуучу машинада колдонуу” же “кол
менен жуу жана машине менен жуу” катары белгилениши керек).
Өтө көп айна салынган.
DEMO MODE: Бул мүмкүнчүлүктү өчүрүү үчүн, машинанын өчүрүп да койсо болот. “БАШТОО/ТЫНЫГУУ баскычын басып, ошол эле
учурда, КҮЙГҮЗҮҮ/ӨЧҮРҮҮ 5 секунд да 2 секунд кысымга алынып, аларды басып.
Сиз КООПСУЗДУК ЖАНА ОРНОТУУ НУСКАМАЛАРЫНДА, ИШТЕТҮҮ НУСКАМАСЫНДА, ТЕХНИКАЛЫК
БАРАКТЫ жана КУБАТ МААЛЫМАТЫН :
• Http://docs.indesit.eu сайтына баш багуу аркылуу жүктөй аласыз.
• QR кодун колдонуу.
• Же болбосо, Техникалык жардамчы кызматыбыз менен байланышыңыз (телефон номери кепилдик
брошюрасында көрсөтүлгөн). Техникалык жардамчы кызматы менен байланышуу аркылуу, эшиктин ичинде
жазылган коддорду бериңиз.
xxxx
xxxxxxxxxxxx
400011502652
Loading...
