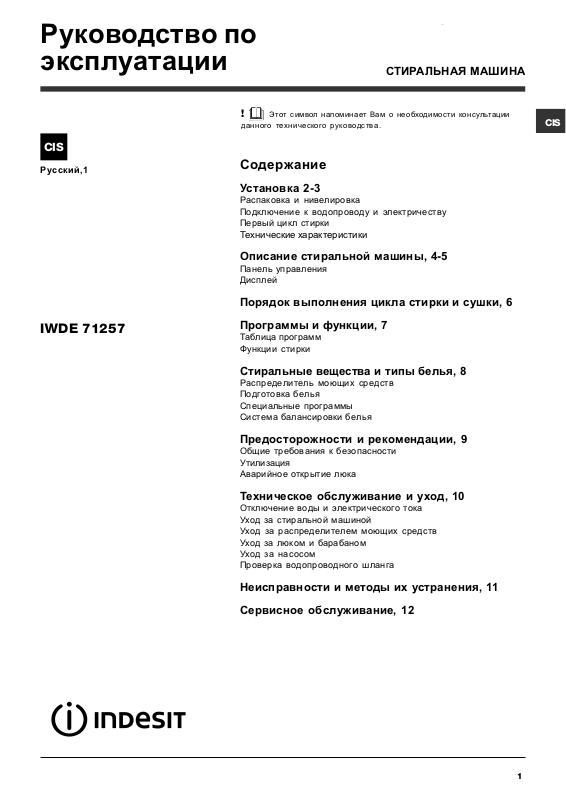

Indesit IWDE 71257 User Manual [ru]
Руководство по
эксплуатации
+15
Русский,1
19,-% #%
СТИРАЛЬНАЯ МАШИНА
Этот символ напоминает Вам о необходимости консультации
данного технического руководства.
Содержание
Установка 2-3
Распаковка и нивелировка
Подключение к водопроводу и электричеству
Первый цикл стирки
Технические характеристики
Описание стиральной машины, 4-5
Панель управления
Дисплей
Порядок выполнения цикла стирки и сушки, 6
Программы и функции, 7
Таблица программ
Функции стирки
+15
Стиральные вещества и типы белья, 8
Распределитель моющих средств
Подготовка белья
Специальные программы
Система балансировки белья
Предосторожности и рекомендации, 9
Общие требования к безопасности
Утилизация
Аварийное открытие люка
Техническое обслуживание и уход, 10
Отключение воды и электрического тока
Уход за стиральной машиной
Уход за распределителем моющих средств
Уход за люком и барабаном
Уход за насосом
Проверка водопроводного шланга
Неисправности и методы их устранения, 11
Сервисное обслуживание, 12
Установка
+15
Важно сохранить данное руководство для его
последующего использования случае продажи,
передачи или переезда на новую квартиру необходимо
проверить, чтобы руководство оставалось вместе со
стиральной машиной, чтобы ее новый владелец мог
ознакомиться с порядком ее функционирования и
соответствующими предупреждениями.
Внимательно прочитайте инструкции: в них
содержатся важные сведения об установке изделия,
его эксплуатации и безопасности.
Распаковка и нивелировка
Снятие упаковки
1. Снимите с машины упаковку.
2. Проверьте, чтобы стиральная машина не была
повреждена в процессе перевозки. В случае
обнаружения повреждений немедленно обратитесь к
поставщику, не подключая машину.
3. Снимите 4
транспортировочных
болта, предохраняющие
машину в процессе
перевозки, и резиновую
заглушку с
соответствующей
распорной шайбой,
расположенные в задней
части стиральной
машины (см. схему).
4. Закройте отверстия прилагающимися
пластиковыми заглушками.
5. Сохраните все детали: они должны быть
установлены на стиральную машину в случае ее
перевозки.
Не разрешайте детям играть с упаковочными
материалами.
Нивелировка
Точная нивелировка обеспечивает стабильность
стиральной машины, помогает избежать ее вибраций
и смещений в процессе функционирования. В случае
установки машины на ковер или ковролин
отрегулируйте ножки таким образом, чтобы под
стиральной машиной оставался достаточный зазор
для вентиляции.
Подключение к водопроводу и
электричеству
Порядок подключения к водопроводному шлангу
1. Прикрутите шланг
подачи к крану холодной
воды с резьбовым
отверстием 3/4 газ (ñì.
схему).
Перед подсоединением
откройте водопроводный
кран до тех пор, пока из
него не потечет чистая
вода.
2. Подсоедините
водопроводный шланг к
машине, привинтив его к
специальному
водопроводному крану,
расположенному в
задней верхней части
справа (см. схему).
3. Проверьте, чтобы водопроводный шланг не был
заломлен или сжат.
Давление воды в водопроводном кране должно
быть в пределах значений, указанных в таблице
Технические данные (см. страницу рядом).
1. Установите стиральную машину на ровном и
прочном полу, не прислоняя ее к стенам, мебели и
прочим предметам.
2. Если пол не является
идеально
горизонтальным,
необходимо
компенсировать
неровность,
отрегулировав по высоте
передние ножки (ñì.
схему). Уклон,
измеренный при помощи
уровня, установленного
на поверхность машины,
не должен превышать 2°.
Если длина водопроводного шланга будет
недостаточной, следует обратиться в
специализированный магазин или в уполномоченный
сервисный центр
Никогда не пользуйтесь б/у шлангами.
Используйте шланги, прилагающиеся к машине.
Подсоединение сливного шланга
Подсоедините сливной
шланг, не перегибая его,
к сливной трубе или к
настенному сливному
отверстию,
65 - 100 cm
распложенному на
высоте от 65 до 100 см от
пола,
или поместите шланг в
раковину или в ванну,
закрепив
прилагающуюся
направляющую к крану
(см. схему). Свободный
конец сливного шланга
не должен быть погружен
в воду.
Не используйте удлинители и тройники.
+15
Сетевой кабель изделия не должен быть согнут
èëè ñæàò.
Замена сетевого кабеля может осуществляться
только уполномоченными сервисными центрами.
Внимание! Фирма снимает с себя всякую
ответственность в случае несоблюдения
вышеописанных правил.
Первый цикл стирки
По завершении установки, перед началом
эксплуатации необходимо произвести один цикл
стирки со стиральным порошком, но без белья, по
программе 2.
Не рекомендуется использовать удлинительные
шланги. При необходимости удлинение должно иметь
такой же диаметр, что и оригинальный шланг, и его
длина не должна превышать 150 см.
Подключение к электросети
Перед включением изделия к розетке электросети
неоюходимо проверить следующее:
розетка электросети должна быть соединена с
заземлением и соответствовать нормативам;
розетка электросети должна быть расчитана на
максимальную мощность стиральной машины,
указанную в таблице Технические данные (ñì.
таблицу сбоку);
напряжение электросети должно соответствовать
значениям, указанным в таблице Технические
данные (см. таблицу сбоку);
электрическая розетка должна подходить к
штепсельной вилке стиральной машины. В
противном случае необходимо заменить розетку.
Запрещается устанавливать стиральную машину на
улице, даже под навесом, так как опасно подвергать
ее воздействию дождя и грозы.
Стиральная машина должна быть расположена
таким образом, чтобы доступ к розетке электросети
оставался свободным.
Технические характеристики
Ìîäå ë ü
Размеры
Загрузка
Электричес кие
параметры
Гидравлические
параметры
Скорость
отжима
Kонтрольные
программы
согласно
нормативу
EN 50229
IWDE 7 1257
ши ри н а 5 9, 5 с м
высота 85 см
глубина 53,5 см
от 1 до 7 кг на цикл стирки;
от 1 до 5 кг на цикл сушки
cмотрите паспортную табличку с
техническими характеристиками на
машине
max давление 1 Мпа (10 бар)
min давление 0,05 Мпа (0,5 бар)
объем барабана 52 л
äî 1200 îá/ìèí
стирки:
60°С; при загрузке до 7 кг.
сушка:
2
"A1" (Разгл аживание);
вторая сушка с загрузкой 5 кг белья
при в ыборе режима с ушки "A4" (Extra).
Машина соответствует следующим
Директивам Европейского
Экономического с ообщества:
- 89/336 /ЕЕС от 03.05.89 (электромагнитной совместимости) и
последующие модификации
- 2 002 / 96/ CE
- 2 006/95/CE (низкого напряжения)
программа 2; температура
первая сушка с загрузкой
кг белья при выборе режима сушки
!
Описание стиральной машины
+15
Панель управления
Кнопка ÂÊË/
ÂÛÊË
Ячейка для стирального
вещества
Ячейки для стирального вещества: äëÿ
загрузки стиральных веществ и добавок (см.
«Стиральные вещества и типы белья»).
Кнопка ÂÊË/ÂÛÊË
для включения или выключения машины.
Индикатор ПУСК/ПАУЗА, редко мигающий
зеленым цветом, означает, что машина включена.
Для выключения стиральной машины в процессе
стирки необходимо держать нажатой кнопку,
примерно 3 секунды. Короткое или случайное
нажатие не приведет к отключению машины. В
случае выключения машины в процессе стирки
текущий цикл отменяется.
Рукоятка выбора ПРОГРАММ: служит для выбора
программ. В процессе выполнения программы
рукоятка не вращается.
Кнопки с индикаторами дополнительных
ФУНКЦИЙ: служат для выбора имеющихся
дополнительных функций. Индикатор,
соответствующий выбранной функции, останется
включенным.
: быстро нажмите эту кнопку
Рукоятка выбора
ПРОГРАММ
Кнопки с
Кнопка
ТЕМПЕРАТУРЫ
Кнопка
ОТЖИМА
Кнопка СУШКА
продолжительности или исключения сушки;
выбранный режим и продолжительность сушки
показываются на дисплее (см. «Порядок
выполнения цикла стирки и сушки»).
Кнопка с индикатором ПУСК/ПАУЗА
зеленый индикатор редко мигает, нажмите кнопку
для запуска цикла стирки. После пуска цикла
индикатор перестает мигать. Для прерывания
стирки вновь нажмите эту кнопку; индикатор
замигает оранжевым цветом. Если символ
горит, можно открыть люк машины. Для
возобновления стирки с момента, когда она была
прервана, вновь нажмите эту кнопку.
Режим ожидания
Настоящая стиральная машина отвечает
требованиям новых нормативов по экономии
электроэнергии, укомплектована системой
автоматического отключения (режим сохранения
энергии), включающейся через 30 минут простоя
машины. Нажмите один раз кнопку ВКЛ/ВЫКЛ и
подождите, пока машина вновь включится.
индикаторами
дополнительных
ФУНКЦИЙ
Дисплей
: нажмите для сокращения
Кнопка с
индикатором
ПУСК/ПАУЗА
Кнопки
СУШКА
: когда
íå
Кнопка ОТЖИМ
сокращения скорости или полного исключения
отжима значение показывается на дисплее.
Кнопка ТЕМПЕРАТУРА
уменьшения или полного исключения значения
температуры; значение выводится на дисплее.
"
: нажмите эту кнопку для
: Нажмите эту кнопку для
