! Ce symbole vous rappelle de lire ce mode d'emploi.

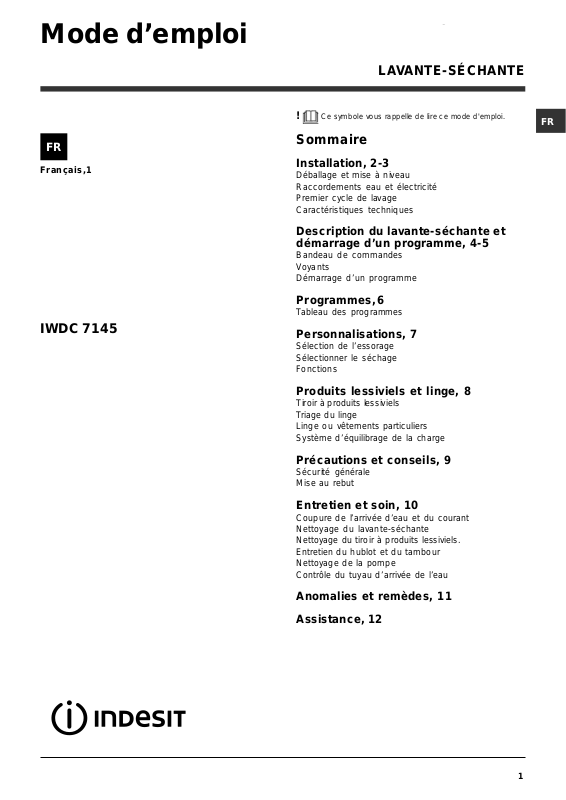

Sommaire
Installation, 2-3
Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques
Description du lavante-séchante et
démarrage d’un programme, 4-5
Bandeau de commandes
Voyants
Démarrage d’un programme
Programmes,6
Tableau des programmes
Personnalisations, 7
Sélection de l’essorage
Sélectionner le séchage
Fonctions
FR
Produits lessiviels et linge, 8
Tiroir à produits lessiviels
Triage du linge
Linge ou vêtements particuliers
Système d’équilibrage de la charge
Précautions et conseils, 9
Sécurité générale
Mise au rebut
Entretien et soin, 10
Coupure de l’arrivée d’eau et du courant
Nettoyage du lavante-séchante
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d’arrivée de l’eau
Anomalies et remèdes, 11
Assistance, 12
1
Installation
FR
! Conserver ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veiller à ce qu’il suive
toujours le lavante-séchante pour que son nouveau
propriétaire soit informé sur son mode de
fonctionnement et puisse profiter des conseils
correspondants.
!
Lire attentivement les instructions: elles fournissent
des conseils importants sur l’installation, l’utilisation et
la sécurité de l’appareil.
Déballage et mise à niveau
Déballage
1. Déballer le lavante-séchante.
2. Contrôler que le lavante-séchante n’a pas été
endommagé pendant le transport. S’il est abîmé, ne
pas le raccorder et contacter le vendeur.
3. Enlever les 4 vis de
protection servant au
transport, le caoutchouc
et la cale, placés dans la
partie arrière (voir figure).
Une bonne mise à niveau garantit la stabilité de
l’appareil et évite qu’il y ait des vibrations, du bruit et
des déplacements en cours de fonctionnement. Si la
machine est posée sur de la moquette ou un tapis,
régler les pieds de manière à ce qu’il y ait
suffisamment d’espace pour assurer une bonne
ventilation.
Raccordements eau et électricité
Raccordement du tuyau d’arrivée de l’eau
1. Reliez le tuyau
d'alimentation en le
vissant à un robinet d'eau
froide à embout fileté 3/4
gaz (voir figure).
Faire couler l’eau jusqu’à
ce qu’elle soit limpide et
sans impuretés avant de
raccorder.
2. Raccorder le tuyau
d’arrivée de l’eau au
lavante-séchante en le
vissant à la prise d’eau
prévue, dans la partie
arrière en haut à droite
(voir figure).
4. Boucher les trous à l’aide des bouchons plastique
fournis.
5. Conserver toutes ces pièces: il faudra les remonter
en cas de transport du lavante-séchante.
! Les pièces d’emballage ne sont pas des jouets pour
enfants.
Mise à niveau
1. Installer le lavante-séchante sur un sol plat et
rigide, sans l’appuyer contre des murs, des meubles
ou autre.
2. Si le sol n’est pas
parfaitement horizontal,
visser ou dévisser les
pieds de réglage avant
(voir figure) pour niveler
l’appareil; son angle
d’inclinaison, mesuré sur
le plan de travail, ne doit
pas dépasser 2°.
3. Attention à ce que le tuyau ne soit pas plié ou
écrasé.
! La pression de l’eau doit être comprise entre les
valeurs indiquées dans le tableau des Caractéristiques
techniques (voir page ci-contre).
! Si la longueur du tuyau d’alimentation ne suffit pas,
s’adresser à un magasin spécialisé ou à un technicien
agréé.
!!
!
N’utiliser que des tuyaux neufs.
!!
!!
!
Utiliser ceux qui sont fournis avec l’appareil.
!!
2
Raccordement du tuyau de vidange
Raccorder le tuyau
d’évacuation, sans le
plier, à un conduit
d’évacuation ou à une
évacuation murale placés
65 - 100 cm
à une distance du sol
comprise entre 65 et 100
cm;
! N’utiliser ni rallonges ni prises multiples.
FR
! Le câble ne doit être ni plié ni trop écrasé.
! Le câble d’alimentation ne doit être remplacé que
par des techniciens agréés.
Attention! Nous déclinons toute responsabilité en cas
de non-respect des normes énumérées ci-dessus.
Premier cycle de lavage
ou bien l’accrocher à un
évier ou à une baignoire,
dans ce cas, fixer le
support en plastique
fourni avec l’appareil au
robinet (voir figure).
L’extrémité libre du tuyau
d’évacuation ne doit pas
être plongée dans l’eau.
! L’utilisation d’un tuyau de rallonge est absolument
déconseillée mais si on ne peut faire autrement, il faut
absolument qu’il ait le même diamètre que le tuyau
original et sa longueur ne doit pas dépasser 150 cm.
Branchement électrique
Avant de brancher la fiche dans la prise de courant,
s’assurer que:
• la prise est bien reliée à la terre et est conforme aux
réglementations en vigueur;
• la prise est bien apte à supporter la puissance
maximale de l’appareil indiquée dans le tableau des
Caractéristiques techniques (voir ci-contre);
• la tension d’alimentation est bien comprise entre les
valeurs figurant dans le tableau des Caractéristiques
techniques (voir ci-contre);
• la prise est bien compatible avec la fiche du lavan-
te-séchante. Autrement, remplacer la prise ou la
fiche.
! Le lavante-séchante ne doit pas être installé dehors,
même à l’abri, car il est très dangereux de le laisser
exposé à la pluie et aux orages.
! Après installation du lavante-séchante, la prise de
courant doit être facilement accessible.
Avant la première mise en service de l’appareil,
effectuer un cycle de lavage avec un produit lessiviel
mais sans linge et sélectionner le programme 2.
Carac t éristiques techniques
Modèle
Dimensions
Capacité
Raccordements
électriques
Raccordements
hydrauliques
Vitesse
d'essorage
Programmes de
contrôle selon la
norme EN 50229
IWDC 7145
largeur 59,5 cm
hauteur 85 cm
profondeur 53,5 cm
de 1 à 7 kg pou r l e lavage;
de 1 à 5 kg pou r l e séchag e
Voir la plaque signalétique appliquée
sur la machine
pression maximale 1 MPa (10 bar)
pression minimale 0,05 MPa (0,5 bar)
capacité du tamb ou r 52 li tr es
jusqu'à 1400 tours minute
lavage: programme 2;
effectué avec u n e ch arg e de 7 kg .
séchage: premier s éch age effect u é
avec 2 kg de char ge et bou t on
SECHAGE amené s u r po si ti on ;
deuxi ème séch ag e effectu é avec 5 kg
de charge et bo ut o n SECHAG E amené
sur position .
Cet apparei l es t con fo r me aux
Direct i ves Co mmu naut ai res s uivan t es :
- 89 /33 6 /CEE du 0 3/0 5 /8 9
(Compat i bil i t é él ectr o magn étiqu e) et
modifi cati o ns s u i vant es
- 2002/96/CE
- 2006/95/CE (Basse Tension)
3
Description du lavante-séchante
et démarrage d’un programme
FR
Bandeau de commandes
T iroir à produits lessiviels
Touche
ON/OFF
PROGRAMMES
Bouton
Touches avec voyants
FONCTION
Bouton
ESSORAGE
Voyants
CYCLE/DÉPART DIFFÉRÉ
SÉCHAGE
DÉROULEMENT
Voyant
HUBLOT
VERROUILLÉ
Bouton
Touche avec
voyant
MARCHE/
PAUSE
Tiroir à produits lessiviels: pour charger les
produits lessiviels et les additifs (voir “Produits lessiviels
et linge”).
Touche ON/OFF: pour allumer ou éteindre le lavanteséchante.
Bouton PROGRAMMES: pour sélectionner les
programmes. Pendant le programme, le bouton ne
tournera pas.
Touches avec voyants FONCTION: pour sélectionner
les fonctions disponibles. Le voyant correspondant à
la fonction sélectionnée restera allumé.
Bouton ESSORAGE: pour sélectionner l’essorage ou
le supprimer (voir “Personnalisations”).
Bouton SÉCHAGE: pour sélectionner le séchage
désiré (voir “Personnalisations”).

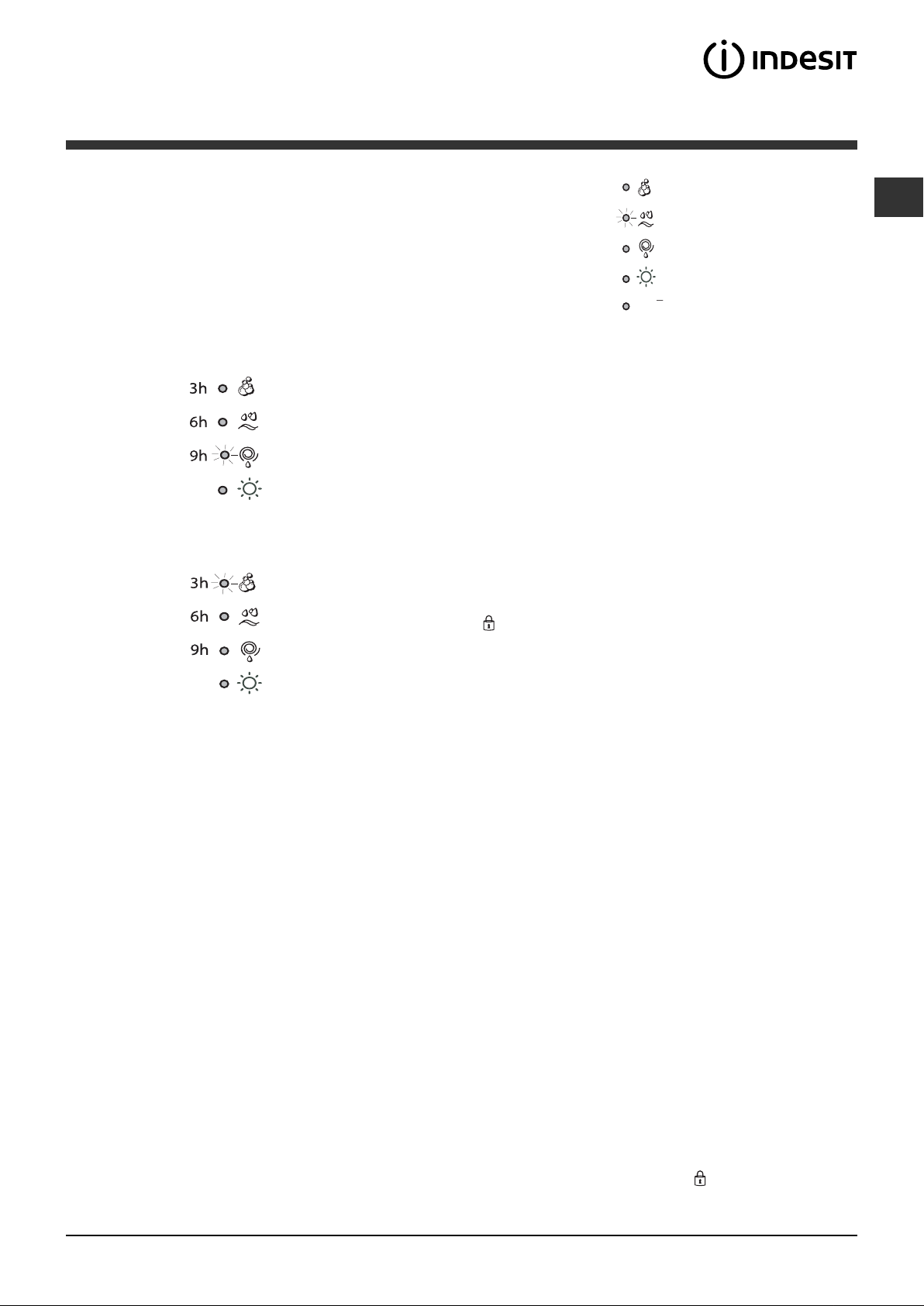

Voyants DÉROULEMENT CYCLE/DÉPARTDIFFÉRÉ: pour suivre le stade d’avancement du
programme de lavage.
Le voyant allumé indique la phase de lavage en
cours.
Si la fonction “Départ différé” (départ différé) a été
sélectionnée, ils indiquent le temps restant jusqu’au
démarrage du programme (voir page ci-contre).
Voyant HUBLOT VERROUILLÉ: indique si la porte
est verrouillée (voir page ci-contre).
Touche avec voyant MARCHE/PAUSE: pour
démarrer les programmes ou les interrompre
momentanément.
N.B.: pour effectuer une pause du lavage en cours,
appuyer sur cette touche, le voyant correspondant se
mettra à clignoter en orange tandis que celui de la
phase en cours restera allumé fixe. Si le voyant
HUBLOT VERROUILLÉ
porte.
Pour faire redémarrer le lavage exactement de
l’endroit où il a été interrompu, appuyer une nouvelle
fois sur la touche.
Stand-by
Ce lavante-séchante, conformément aux nouvelles
normes en vigueur dans le domaine de l'économie
d'énergie, est équipée d'un système d'extinction
automatique (veille) activé après environ 30 minutes
d'inutilisation. Appuyez brièvement sur la touche ON/
OFF et attendre que la machine soit réactivée.
est éteint, on peut ouvrir la
4
