INDESIT IWDC 6125 (EU) User Manual [en, de, fr, no, fi +2]

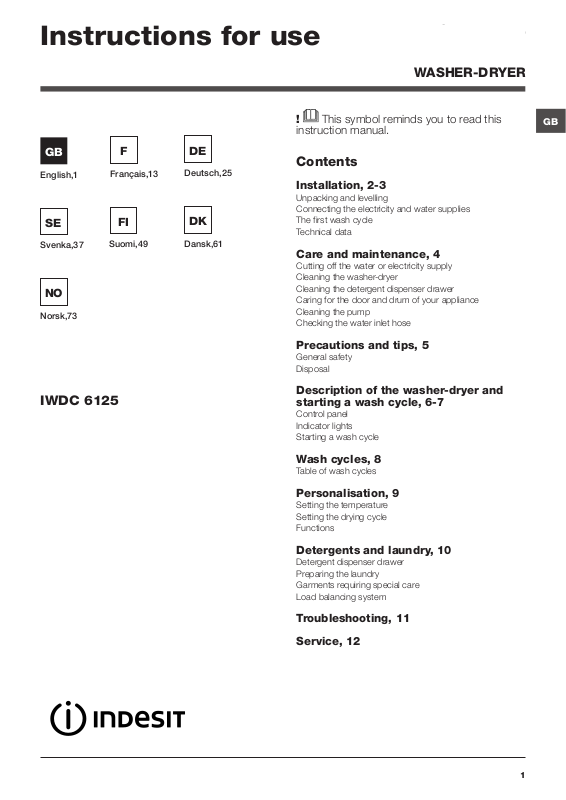

Instructions for use

WASHER-DRYER

GB

English,1

SE

Svenka,37

NO

Norsk,73

IWDC 6125

F

Français,13

FI

Suomi,49

DE

Deutsch,25

DK

Dansk,61

! This symbol reminds you to read this
instruction manual.

Contents

Installation, 2-3

Unpacking and levelling
Connecting the electricity and water supplies
The first wash cycle
Technical data

Care and maintenance, 4

Cutting off the water or electricity supply
Cleaning the washer-dryer
Cleaning the detergent dispenser drawer
Caring for the door and drum of your appliance
Cleaning the pump
Checking the water inlet hose

Precautions and tips, 5

General safety
Disposal

Description of the washer-dryer and
starting a wash cycle, 6-7

Control panel
Indicator lights
Starting a wash cycle

GB

Wash cycles, 8

Table of wash cycles

Personalisation, 9

Setting the temperature
Setting the drying cycle
Functions

Detergents and laundry, 10

Detergent dispenser drawer
Preparing the laundry
Garments requiring special care
Load balancing system

Troubleshooting, 11

Service, 12

1

Installation

GB

! This instruction manual should be kept in a safe
place for future reference. If the washing machine
is sold, transferred or moved, make sure that the
instruction manual remains with the machine so
that the new owner is able to familiarise himself/
herself with its operation and features.

! Read these instructions carefully: they contain
vital information relating to the safe installation
and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not
been damaged during the transportation process.
If it has been damaged, contact the retailer and do
not proceed any further with the installation process.

3. Remove the 4 pro­tective screws (used
during transportation)
and the rubber washer
with the corresponding
spacer, located on the
rear part of the applian­ce (see figure).

4. Close off the holes using the plastic plugs
provided.

5. Keep all the parts in a safe place: you will need
them again if the washing machine needs to be
moved to another location.

Levelling the machine correctly will provide it with
stability, help to avoid vibrations and excessive
noise and prevent it from shifting while it is ope­rating. If it is placed on carpet or a rug, adjust the
feet in such a way as to allow a sufficient venti­lation space underneath the washing machine.

Connecting the electricity and wa­ter supplies

Connecting the water inlet hose

1. Connect the supply
pipe by screwing it to
a cold water tap using
a ¾ gas threaded con­nection (see figure).
Before performing the
connection, allow the
water to run freely until
it is perfectly clear.

2. Connect the inlet
hose to the washing
machine by screwing
it onto the correspon­ding water inlet of the
appliance, which is si­tuated on the top right­hand side of the rear
part of the appliance
(see figure).

3. Make sure that the hose is not folded over
or bent.

! Packaging materials should not be used as
toys for children.

Levelling

1. Install the washing machine on a flat sturdy
floor, without resting it up against walls, furniture
cabinets or anything else.

2. If the floor is not per­fectly level, compensa­te for any unevenness
by tightening or loo­sening the adjustable
front feet (see figure);
the angle of inclination,
measured in relation to
the worktop, must not
exceed 2°.

2

! The water pressure at the tap must fall within
the values indicated in the Technical details table

(see next page).

! If the inlet hose is not long enough, contact a
specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

65 - 100 cm

Connecting the drain hose

Co n ne ct t he dr a in
hose, without bending
it, to a drainage duct or
a wall drain located at a
height between 65 and
100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced

by authorised technicians.

Warning! The company shall not be held responsible
in the event that these regulations are not respected.

The first wash cycle

Once the appliance has been installed, and before
you use it for the first time, run a wash cycle with
detergent and no laundry, using the wash cycle 2.

GB

alternatively, rest it on
the side of a washba­sin or bathtub, faste­ning the duct supplied
to the tap (see figure).
The free end of the
hose should not be
underwater.

! We advise against the use of hose extensions;
if it is absolutely necessary, the extension must
have the same diameter as the original hose and
must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity
socket, make sure that:

• the socket is earthed and complies with all
applicable laws;

• the socket is able to withstand the maximum
power load of the appliance as indicated in the
Technical data table (see opposite);

• the power supply voltage falls within the values
indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the
washing machine. If this is not the case, repla­ce the socket or the plug.

! The washing machine must not be installed
outdoors, even in covered areas. It is extremely
dangerous to leave the appliance exposed to
rain, storms and other weather conditions.

! When the washing machine has been installed,
the electricity socket must be within easy reach.

Technical data

Model

Dimensions

Capacity

E l e c t r i c a l
connections

Water con­nections

Spin speed

Energy
rated pro­grammes
according
to regula­tion
EN 50229

IWDC 6125

width 59.5 cm
height 85 cm
depth 53,5 cm

from 1 to 6 kg for the
wash programme;
from 1 to 5 kg for the
drying programme

please refer to the technical
data plate fixed to the machine

maximum pressure 1 MPa
(10 bar)
minimum pressure 0.05
MPa (0.5 bar)
drum capacity 52 litres

up to 1200 rotations per
minute

Wash: programme 2; tem­perature 60°C;
run with a load of 6 kg.
Drying: first drying cycle
performed with a 1 kg load,
by selecting a drying time of
60 min;
Second drying cycle perfor­med with a 5 kg load and the
DRYING knob on the setting.

This appliance conforms to
the following EC Directives:

- 89/336/EEC dated
03/05/89 (Electromagnetic
Compatibility) and subse­quent modifications

- 2012/19/EU

- 2006/95/EC Low Voltage)

3

Care and maintenance

GB

Cutting off the water and electri­city supplies

• Turn off the water tap after every wash cycle.
This will limit wear on the hydraulic system
inside the washing machine and help to pre­vent leaks.

• Unplug the washing machine when cleaning
it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the
appliance can be cleaned using a soft cloth
soaked in lukewarm soapy water. Do not use
solvents or abrasives.

Cleaning the detergent dispenser
drawer

Remove the dispenser
by raising it and pul­ling it out (see figure).
Wash it under running
water; this operation
should be repeated
frequently.

1. using a screwdri­ver, remove the cover
panel on the lower
front part of the wa­shing machine (see
figure);

2. unscrew the lid
by rotating it anti­clockwise (see figu-
re): a little water may
trickle out. This is
perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks
are securely in place before you push it onto
the appliance.

Caring for the door and drum of
your appliance

• Always leave the porthole door ajar in order
to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-clea­ning pump which does not require any mainte­nance. Sometimes, small items (such as coins
or buttons) may fall into the pre-chamber which
protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and
unplug the appliance.

To access the pre-chamber:

Checking the water inlet hose

Check the inlet hose at least once a year. If
there are any cracks, it should be replaced
immediately: during the wash cycles, water
pressure is very strong and a cracked hose
could easily split open.

! Never use second-hand hoses.

4

Precautions and tips

! This Washer-dryer was designed and constructed in ac­cordance with international safety regulations. The following
information is provided for safety reasons and must therefore
be read carefully.

General safety

• This appliance can be used by children

aged from 8 years and above and persons
with reduced physical, sensory or mental
capabilities or lack of experience and know­ledge if they have been given supervision or
instruction concerning use of the appliance
in a safe way and understand the hazards
involved. Children shall not play with the
appliance. Cleaning and user maintenance
shall not be made by children without super­vision.

- Do not dry unwashed items in the tumble
dryer.

- Items that have been soiled with substan­ces such as cooking oil, acetone, alcohol,
petrol, kerosene, spot removers, turpentine,
waxes and wax removers should be washed
in hot water with an extra amount of deter­gent before being dried in the tumble dryer.

- Items such as foam rubber (latex foam),
shower caps, waterproof textiles, rubber
backed articles and clothes or pillows fitted
with foam rubber pads should not be dried
in the tumble dryer.

- Fabric softeners, or similar products,
should be used as specified by the fabric
softener instructions.

- The final part of a tumble dryer cycle
occurs without heat (cool down cycle) to
ensure that the items are left at a tempera­ture that ensures that the items will not be
damaged.

WARNING: Never stop a tumble dryer be­fore the end of the drying cycle unless all
items are quickly removed and spread out
so that the heat is dissipated.

• This appliance was designed for domestic use only.

• Do not touch the machine when barefoot or with wet or

damp hands or feet.

• Do not pull on the power supply cable when unplugging

the appliance from the electricity socket. Hold the plug
and pull.

• Do not open the detergent dispenser drawer while the

machine is in operation.

• Do not touch the drained water as it may reach extreme-

ly high temperatures.

• Never force the porthole door. This could damage the

safety lock mechanism designed to prevent accidental
opening.

• If the appliance breaks down, do not under any circum-

stances access the internal mechanisms in an attempt
to repair it yourself.

• Always keep children well away from the appliance while

it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of
two or three people and handle it with the utmost care.
Never try to do this alone, because the appliance is very
heavy.

• Before loading laundry into the Washer-dryer, make sure
the drum is empty.

• During the drying phase, the door tends to get quite hot.

• Do not use the appliance to dry clothes that
have been washed with flammable solvents
(e.g. trichlorethylene).

• Do not use the appliance to dry foam rubber
or similar elastomers.

• Make sure that the water tap is turned on during the
drying cycles.

• Children of less than 3 years should be kept

away from the appliance unless continuou­ sly supervised.

• Remove all objects from pockets such as

lighters and matches.

Disposal

• Disposing of the packaging materials: observe local
regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical
and Electronic Equipment, requires that old household
electrical appliances must not be disposed of in the
normal unsorted municipal waste stream. Old applian­ces must be collected separately in order to optimise
the recovery and recycling of the materials they contain
and reduce the impact on human health and the envi­ronment. The crossed out “wheeled bin” symbol on the
product reminds you of your obligation, that when you
dispose of the appliance it must be separately collec­ted. Consumers should contact their local authority or
retailer for information concerning the correct disposal
of their old appliance.

GB

5

Description of the washer-dryer
and starting a wash cycle

GB

Control panel

Detergent dispenser drawer

ON/OFF

WASH CYCLE

button

knob

TEMPERATURE

knob

WASH CYCLE PROGRESS/
DELAY TIMER indicator lights

FUNCTION

buttons with
indicator lights

DRYING

knob

DOOR LOCKED

indicator light

START/
PAUSE

button with
indicator light

Detergent dispenser drawer: used to dispense
detergents and washing additives (see “Detergents and
laundry”).

ON/OFF button: switches the washer-dryer on and off.

WASH CYCLE knob: programmes the wash cycles. Du-

ring the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the
available functions. The indicator light corresponding to the
selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold
wash cycle (see “Personalisation”).

DRYING knob: used to set the desired drying programme
(see “Personalisation”).

WASH CYCLE PROGRESS/DELAY TIMER

light

s: used to monitor the progress of the wash cycle.
The illuminated indicator light shows which phase is in
progress.
If the Delay Timer function has been set, the time remai­ning until the wash cycle starts will be indicated (see next

page).

indicator

START/PAUSE button with indicator light: starts or tem­porarily interrupts the wash cycles.
N.B. To pause the wash cycle in progress, press this
button; the corresponding indicator light will flash orange,
while the indicator light for the current wash cycle phase
will remain lit in a fixed manner. If the DOOR LOCKED
indicator light is switched off, the door may be opened
(wait approximately 3 minutes).
To start the wash cycle from the point at which it was inter­rupted, press this button again.

Standby mode

This washing machine, in compliance with new energy
saving regulations, is fitted with an automatic standby
system which is enabled after a few minutes if no activity is
detected. Press the ON-OFF button briefly and wait for the
machine to start up again.

Consumption in off-mode: 0,5 W
Consumption in Left-on: 8 W

DOOR LOCKED indicator light: indicates whether the
door may be opened or not (see next page).

6

Indicator lights

The indicator lights provide important information.
This is what they can tell you:

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has be­gun, the indicator lights switch on one by one to indicate which
phase of the cycle is currently in progress.

GB

Delayed start

If the DELAY TIMER function has been activated (see “Per­sonalisation”), after the wash cycle has been started the

indicator light corresponding to the selected delay period
will begin to flash:

As time passes, the remaining delay will be displayed and
the corresponding indicator light will flash:

The set programme will start once the selected time delay
has expired.

Wash

Rinse

Spin/Drain

Drying

End of wash cycle

Note: when the drying cycle has finished, the DRYING
knob should be returned to the “0” position.

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator
light will illuminate.
If the selected function is not compatible with the program­med wash cycle, the corresponding indicator light will flash
and the function will not be activated.
If the selected function is not compatible with another
function which has been selected previously, the indicator
light corresponding to the first function selected will
flash and only the second function will be activated; the

indicator light corresponding to the enabled option will
remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked
to prevent it from being opened; make sure the indicator
light is off before opening the door (wait approximately 3
minutes). To open the door during a running wash cycle,
press the START/PAUSE button; the door may be opened
once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washer-dryer on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then they
will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the drying cycle if necessary (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green.
To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the indicator light will switch on. The door can be opened once the DOOR LOCKED
indicator light turns off (wait approximately 3 minutes). Take out your laundry and leave the appliance door ajar to make sure
the drum dries completely. Switch the washer-dryer off by pressing the ON/OFF button.

7

Wash cycles

GB

Table of wash cycles

Max.

Description of the wash cycle

Wash cycles

Daily

1

Cotton with prewash: extremely soiled whites. 90° 1200

2

Cotton: extremely soiled whites. 90° 1200

2

Cotton (1): heavily soiled whites and resistant colours. 60° 1200

2

Cotton (2): lightly soiled whites and delicate colours. 40° 1200

3

Cotton: heavily soiled whites and resistant colours. 60° 1200

4

Coloured Cotton (3): lightly soiled whites and delicate colours. 40° 1200

5

Synthetics: lightly soiled resistant colours. 60° 800

Special

6

Wool: for wool, cashmere, etc. 40° 800 - -

7

Silk/Curtains: for garments in silk and viscose, lingerie. 30° 0 - -

8 Jeans

9 Sport Light

10 Sport Shoes

Drying

11 Cotton dry

12 Synthetics dry

13 Express Wash & Dry

Partial wash cycles

Rinse - 1200

Spin - 1200

Drain - 0 - - - - 6 3’

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as water
temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

Max.

temp.

speed

(°C)

40° 800

30° 600 - -

30° 600 - -

- -

- -

30° 1200

Drying

(rpm)

   

























For all Test Institutes:

1) Test wash cycle in compliance with regulation EN 50229: set wash cycle 2 with a temperature of 60°C.

2) Long wash cycle for cottons: set wash cycle 2 with a temperature of 40°C.

3) Short wash cycle for cottons: set wash cycle 4 with a temperature of 40°C.

Detergents

Main

Prewash

-

-

-

-

-

-

-

- - - 5 -

- - - 3 -

-

- -

- - - 6 10’

wash

 

 

 

 

 

 

 

 

 

 

 

 

Fabric

softener



Max.

load

(kg)

6 170’

6 160’

6 185’

6 175’

6 140’

6 90’

3 115’

1,5 70’

1 55’

3 75’

3 60’

Max. 2

pairs

0,5 35’

6 36’

Cycle

duration

60’

Specials wash cycles

Sport Light (

wash cycle

9) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results,

we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a
liquid detergent and dosage suitable for a half-load.
Sport Shoes (

wash cycle

10) is for washing sports shoes; for best results, do not wash more than 2 pairs (fabric)

simultaneously.
Express Wash & Dry (

wash cycle

13) was designed to wash and dry lightly soiled garments quickly. This cycle may

be used to wash and dry a laundry load of up to 0.5 kg in just 35 minutes.
To achieve optimum results, use liquid detergent and pre-treat cuffs, collars and stains.

8

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles).
The temperature may be lowered, or even set to a cold wash . The washer-dryer will automatically prevent you from selec­ting a temperature which is higher than the maximum value set for each wash cycle.

Setting the drying cycle

Turn the DRYING knob to select the desired drying op­tion. There are two options:

A - Based on time: From 40 minutes to 180.
B - Based on the desired laundry dryness level:

Iron dry : suitable for clothes which will need ironing
afterwards. the remaining dampness softens creases,
making them easier to remove.
Hanger dry : ideal for clothes which do not need to be
dried fully.

Table of Drying times (guideline values)

Fabric
type

Cotton

Synthe-

tics

Load type

Clothing of diffe­rent sizes, Terry
towels

Sheets, Shirts, Py­jamas, socks, etc.

Max.
load (kg)

5 250 210 190

3 180 130 115

Cupboard
dry

Henger
dry

Iron
dry

Cupboard dry : suitable for laundry which can be put
back in a cupboard without being ironed.

If your laundry load to be washed and dried is much greater than the maximum stated load (see adjacent table), perform the
wash cycle, and when the cycle is complete, divide the garments into groups and put some of them back in the drum. At this

point, follow the instructions provided for a “Drying only” cycle. Repeat this procedure for the remainder of the load.

Drying only

Use the cycle selector knob to select a drying cycle (11-12) in accordance with the type of fabric. The desired drying level or
time may also be set using the DRYING knob.

Functions

The various wash functions available with this washer-dryer will help to achieve the desired results, every time.
To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.
Note:

- If the selected function is not compatible with the programmed wash cycle, the corresponding indicator light will flash and
the function will not be activated.

- If the selected function is not compatible with another function which has been selected previously, the indicator light
corresponding to the first function selected will flash and only the second function will be activated; the indicator light

corresponding to the enabled option will remain lit.

GB

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled
cotton and synthetic fabrics (refer to the

“Table of wash cycles”

). “ ” enables you to wash in less time thereby saving

water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

1200-600

Press this button to reduce the spin speed

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly
useful for sensitive skin.

Delay timer

This timer delays the start time of the wash cycle by up to 9 hours. Press the button repeatedly until the indicator light correspond­ing to the desired delay time switches on. The fifth time the button is pressed, the function will be disabled.
N.B. Once the START/PAUSE button has been pressed, the delay time can only be modified by decreasing it until launching
the set programme.

9

Detergents and laundry

1

2

3

GB

Detergent dispenser drawer

Good washing results also depend on the correct dose of
detergent: adding too much detergent will not necessa­rily result in a more efficient wash, and may in fact cause
build up on the inside of your appliance and contribute to
environmental pollution.

!Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

!Follow the instructions given on the detergent packaging.

! Do not use hand washing detergents because these

create too much foam.

Open the detergent di­spenser drawer and pour
in the detergent or washing
additive, as follows.

Curtains: fold curtains and place them in a pillow case or
mesh bag. Use wash cycle 7.
Jeans: Turn garments inside-out before washing and use a
liquid detergent. Use programme 8.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and
to distribute the load in a uniform manner, the drum rotates
continuously at a speed which is slightly greater than the
washing rotation speed. If, after several attempts, the load is
not balanced correctly, the machine spins at a reduced spin
speed. If the load is excessively unbalanced, the washer­dryer performs the distribution process instead of spinning.
To encourage improved load distribution and balance, we
recommend small and large garments are mixed in the load.

compartment 1: Pre-wash detergent (powder)
compartment 2: Detergent for the wash cycle
(powder or liquid)

Liquid detergent should only be poured in immediately
prior to the start of the wash cycle.

compartment 3: Additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the values listed in the “Table of wash

cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g
1 pillow case 150-200 g
1 tablecloth 400-500 g
1 bathrobe 900-1200 g
1 towel 150-250 g

Garments requiring special care

Wool: all wool garments can be washed using programme

6, even those carrying the “hand-wash only” label. For
best results, use special detergents and do not exceed 1,5
kg of laundry.
Silk: use special wash cycle 7 to wash all silk garments. We
recommend the use of special detergent which has been
designed to wash delicate clothes.

10

Troubleshooting

Your washer-dryer could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure that
the problem cannot be not solved easily using the following list.

Problem:

The Washer-dryer does not switch
on.

The wash cycle does not start.

The Washer-dryer does not take
in water (the indicator light for
the first wash cycle stage flashes
rapidly).

The Washer-dryer continuously
takes in and
drains water.

The Washer-dryer does not drain or
spin.

The Washer-dryer vibrates a lot
during the spin cycle.

The Washer-dryer leaks.

The “Functions” indicator lights and the
“start/pause” indicator light flash, while one
of the “phase in progress” indicator lights
and the “door locked” indicator light will
remain lit in a fixed manner.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The Washer-dryer door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set.

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor
(see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch the applian­ce off and contact the Assistance Service. If the dwelling is on one of the upper floors of
a building, there may be problems relating to water drainage, causing the Washer-dryer
to fill with water and drain continuously. Special anti-draining valves are available in shops
and help to avoid this inconvenience.

• The wash cycle does not include draining: some wash cycles require the drain
phase to be started manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The Washer-dryer is not level (see “Installation”).

• The Washer-dryer is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care
and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then
switch it back on again.

If the problem persists, contact the Technical Assistance Service.

GB

There is too much foam.

The washer-dryer does not dry.

• The detergent is not suitable for machine washing (it should display the text
“for Washer-dryers” or “hand and machine wash”, or the like).

• Too much detergent was used.

• The appliance is not plugged into the socket, or not enough to make contact.

• There has been a power failure.

• The appliance door is not shut properly.

• A delayed start has been set.

• DRYING knob is in the 0 position.

11

Service

GB

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the gua­rantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washer-dryer, and can also be found on the front of
the appliance by opening the door.

12

Mode d’emploi

LAVANTE-SÉCHANTE

FR

Français

IWDC 6125

! Ce symbole vous rappelle de lire ce

mode d’emploi.

Sommaire

Installation, 14-15

Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques

Entretien et soin, 16

Coupure de l’arrivée d’eau et du courant
Nettoyage du lavante-séchante
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 17

Sécurité générale
Mise au rebut

Description du lavante-séchante et dé­marrage d’un programme, 18-19

Bandeau de commandes
Voyants
Démarrage d’un programme

FR

Programmes, 20

Tableau des programmes

Personnalisations, 21

Sélection de la température
Sélectionner le séchage
Fonctions

Produits lessiviels et linge, 22

Tiroir à produits lessiviels
Triage du linge
Linge ou vêtements particuliers
Système d’équilibrage de la charge

Anomalies et remèdes, 23

Assistance, 24

13

Installation

FR

! Conserver ce mode d’emploi pour pouvoir le con­sulter à tout moment. En cas de vente, de cession
ou de déménagement, veiller à ce qu’il suive tou­jours le lave-linge pour que son nouveau propriétaire
soit informé sur son mode de fonctionnement et
puisse profiter des conseils correspondants.
! Lire attentivement les instructions: elles fournis­sent des conseils importants sur l’installation,
l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endom­magé pendant le transport. S’il est abîmé, ne pas
le raccorder et contacter le vendeur.

3. Enlever les 4 vis
de protection servant
au transport, le ca­outchouc et la cale,
placés dans la partie
arrière (voir figure).

4. Boucher les trous à l’aide des bouchons
plastique fournis.

5. Conserver toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.

Une bonne mise à niveau garantit la stabilité
de l’appareil et évite qu’il y ait des vibrations,
du bruit et des déplacements en cours de
fonctionnement. Si la machine est posée sur
de la moquette ou un tapis, régler les pieds de
manière à ce qu’il y ait suffisamment d’espace
pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Relier le tuyau d’ali­mentation en le vissant
à un robinet d’eau froi­de à embout fileté 3/4
gaz (voir figure).
Faire couler l’eau ju­squ’à ce qu’elle soit
limpide et sans impure­tés avant de raccorder.

2. Raccorder le tuyau
d’arrivée de l’eau au
lave-linge en le vissant
à la prise d’eau prévue,
dans la partie arrière
en haut à droite (voir
figure).

! Les pièces d’emballage ne sont pas des jouets
pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide,
sans l’appuyer contre des murs, des meubles
ou autre.

2. Si le sol n’est pas
parfaitement horizon­tal, visser ou dévisser
les pieds de réglage
avant (voir figure) pour
niveler l’appareil; son
angle d’inclinaison,
mesuré sur le plan
de travail, ne doit pas
dépasser 2°.

14

3. Attention à ce que le tuyau ne soit pas plié
ou écrasé.

! La pression de l’eau doit être comprise entre
les valeurs indiquées dans le tableau des Ca­ractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit
pas, s’adresser à un magasin spécialisé ou à un
technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

65 - 100 cm

Raccordement du tuyau de vidange

Raccorder le tuyau
d’évacuation, sans
le plier, à un conduit
d’évacuation ou à une
évacuation murale pla­cés à une distance du
sol comprise entre 65
et 100 cm;

ou bien l’accrocher à
un évier ou à une bai­gnoire, dans ce cas,
fixer le support en pla­stique fourni avec l’ap­pareil au robinet (voir
figure). L’extrémité libre
du tuyau d’évacuation
ne doit pas être plon­gée dans l’eau.

! N’utiliser ni rallonges ni prises multiples.

! Le câble ne doit être ni plié ni trop écrasé.

! Le câble d’alimentation ne doit être remplacé

que par des techniciens agréés.

Attention! Nous déclinons toute responsabilité en cas
de non-respect des normes énumérées ci-dessus.

Premier cycle de lavage

Avant la première mise en service de l’appareil, ef­fectuer un cycle de lavage avec un produit lessiviel
mais sans linge et sélectionner le programme 2.

Caractéristiques techniques

Modèle

Dimensions

IWDC 6125

largeur 59,5 cm
hauteur 85 cm
profondeur 53,5 cm

FR

! L’utilisation d’un tuyau de rallonge est abso­lument déconseillée mais si on ne peut faire
autrement, il faut absolument qu’il ait le même
diamètre que le tuyau original et sa longueur ne
doit pas dépasser 150 cm.

Branchement électrique

Avant de brancher la fiche dans la prise de cou­rant, s’assurer que:

• la prise est bien reliée à la terre et est conforme
aux réglementations en vigueur;

• la prise est bien apte à supporter la puissan­ce maximale de l’appareil indiquée dans le
tableau des Caractéristiques techniques (voir

ci-contre);

• la tension d’alimentation est bien comprise
entre les valeurs figurant dans le tableau des
Caractéristiques techniques (voir ci-contre);

Capacité

Raccorde­ments élec­triques

Raccor­dements
hydrauli­ques

Vitesse
d’essorage

Program­mes de con­trôle selon
la norme EN
50229

de 1 à 6 kg pour le lavage;
de 1 à 5 kg pour le séchage

Voir la plaque signalétique
appliquée sur la machine

pression maximale 1 MPa
(10 bar) pression minimale
0,05 MPa (0,5 bar) capacité
du tambour 52 litres

jusqu’à 1200 tours minute

lavage: programme 2; tem­pérature 60°C; effectué
avec une charge de 6 kg.
séchage: premier séchage
effectué avec 1 kg de char­ge et bouton SECHAGE
amené sur position 60 min.;
deuxième séchage effectué
avec 5 kg de charge et bou­ton SECHAGE amené sur
position .

• la prise est bien compatible avec la fiche du lave­linge. Autrement, remplacer la prise ou la fiche.

! Le lave-linge ne doit pas être installé dehors,
même à l’abri, car il est très dangereux de le
laisser exposé à la pluie et aux orages.

! Après installation du lave-linge, la prise de
courant doit être facilement accessible.

Cet appareil est conforme
aux Directives Communau­taires suivantes:

- 89/336/CEE du 03/05/89
(Compatibilité électroma­gnétique) et modifications
suivantes

- 2002/96/CE

- 2006/95/CE (Basse Tension)

15

Entretien et soin

FR

Coupure de l’arrivée d’eau et du
courant

• Fermer le robinet de l’eau après chaque lavage.
Cela réduit l’usure de l’installation hydraulique
du lave-linge et évite tout danger de fuites.

• Débrancher la fiche de la prise de courant lors
de tout nettoyage du lave-linge et pendant tous
les travaux d’entretien.

Nettoyage du lavante-séchante

Pour nettoyer l’extérieur et les parties en caou­tchouc, utiliser un chiffon imbibé d’eau tiède et
de savon. N’utiliser ni solvants ni abrasifs.

Nettoyage du tiroir à produits les­siviels.

Soulever le tiroir et le
tirer vers soi pour le
sortir de son logement
(voir figure).
Le laver à l’eau cou­rante; effectuer cette
opération assez sou­vent.

Nettoyage de la pompe

Le lave-linge est équipé d’une pompe autonetto­yante qui n’exige aucune opération d’entretien.
Il peut toutefois arriver que de menus objets
(pièces de monnaie, boutons) tombent dans la
préchambre qui protège la pompe, placée en
bas de cette dernière.

! S’assurer que le cycle de lavage est bien ter­miné et débrancher la fiche.

Pour accéder à cette préchambre:

1. démonter le panne­au situé à l’avant du
lave-linge à l’aide d’un
tournevis (voir figure);

2. dévisser le couver­cle en le tournant dans
le sens inverse des
aiguilles d’une montre
(voir figure): il est nor­mal qu’un peu d’eau
s’écoule;

Entretien du hublot et du tambour

• Il faut toujours laisser le hublot entrouvert pour
éviter la formation de mauvaise odeurs.

16

3. nettoyer soigneusement l’intérieur;

4. revisser le couvercle;

5. remonter le panneau en veillant à bien enfiler
les crochets dans les fentes prévues avant de
le pousser contre l’appareil.

Contrôle du tuyau d’arrivée de l’eau

Contrôler le tuyau d’alimentation au moins une
fois par an. Procéder à son remplacement en cas
de craquèlements et de fissures: car les fortes
pressions subies pendant le lavage pourraient
provoquer des cassures.

! N’utiliser que des tuyaux neufs.

Précautions et conseils

! Ce lavante-séchante a été conçu et fabriqué conformé­ment aux normes internationales de sécurité. Ces consi­gnes sont fournies pour des raisons de sécurité, il faut les

lire attentivement.

Sécurité générale

• Cet appareil est conçu pour un usage domestique.

• Cet appareil peut être utilisé par les enfants à

partir de 8 ans et par les personnes dont les
capacités physiques, sensorielles ou menta­les sont réduites ou qui ne disposent pas des
connaissances suffisantes, à condition qu’ils
soient encadrés ou aient été formés de façon
appropriée pour l’utilisation de l’appareil de
façon sûre et en comprenant les dangers qui y
sont liés. Les enfants ne doivent pas jouer avec
l’appareil. L’entretien et le nettoyage ne doivent
pas être effectués par les enfants sans surveil­lance.

- Ne pas mettre sécher du linge non lavé.

- Le linge contaminé avec des substances
telles que de l’huile de cuisson, de l’acétone,
de l’alcool, de l’essence, du kérosène, des
détachants, de l’essence de térébenthine, de
la cire et des substances pour l’enlever, doit
être lavé à l’eau chaude avec une dose sup­plémentaire de lessive avant d’être introduit
dans le sèche-linge.

- Des objets en mousse expansée (mousse
de latex), des bonnets de douche, des tex­tiles imperméables, des articles doublés de
caoutchouc et des vêtements ou des cous­sins ayant des parties en mousse de latex ne
doivent pas être séchés en sèche-linge.

- En cas d’utilisation d’assouplissants ou de
tout autre produit similaire, se conformer aux
instructions du fabricant.

- La partie finale d’un cycle du sèche-linge
se produit sans chaleur (cycle de refroidisse­ment) pour éviter tout endommagement du
linge.
ATTENTION: Ne jamais arrêter le sèche-linge
avant la fin du programme de séchage. Dans
ce cas, sortir immédiatement tout le linge et
l’étendre pour le faire refroidir rapidement.

• Ne jamais toucher l’appareil si l’on est pieds nus et si les
mains sont mouillées ou humides.

• Ne jamais tirer sur le câble pour débrancher la fiche de la
prise de courant.

• Ne pas ouvrir le tiroir à produits lessiviels si la machine
est branchée.

• Ne pas toucher à l’eau de vidange, elle peut atteindre
des températures très élevées.

• Ne pas forcer pour ouvrir le hublot: le verrouillage de
sécurité qui protège contre les ouvertures accidentelles
pourrait s’endommager.

• En cas de panne, éviter à tout prix d’accéder aux méca­nismes internes pour tenter une réparation.

• Veiller à ce que les enfants ne s’approchent pas de l’ap­pareil pendant son fonctionnement.

• Pendant le lavage, le hublot a tendance à se réchauffer.

• Deux ou trois personnes sont nécessaires pour déplacer
l’appareil avec toutes les précautions nécessaires. Ne
jamais le déplacer tout seul car il est très lourd.

• Avant d’introduire le linge, s’assurer que le tambour est
bien vide.

• Pendant le séchage, le hublot a tendance à chauffer.

• Ne mettez pas à sécher du linge lavé avec

des solvants inflammables (trichloréthylène
par ex.).

• Ne mettez pas à sécher du caoutchouc-

mousse ou des élastomères du même
genre.

• Vérifiez qu’au cours du séchage, le robinet de l’eau soit

bien ouvert.

• Les enfants de moins de 3 ans doivent être

tenus à bonne distance du sèche-linge s’ils
ne sont pas sous surveillance constante.

• Enlever tous les objets des poches, notam-

ment les briquets et les allumettes.

Mise au rebut

• Mise au rebut du matériel d’emballage: se conformer aux
réglementations locales de manière à ce que les embal­lages puissent être recyclés.

• La Directive Européenne 2012/19/EU sur les Déchets
des Equipements Electriques et Electroniques, exige que
les appareils ménagers usagés ne soient pas jetés dans
le flux normal des déchets municipaux. Les appareils
usagés doivent être collectés séparément afin d’opti­miser le taux de récupération et le recyclage des ma­tériaux qui les composent et réduire l’impact sur la santé
humaine et l’environnement. Le symbole de la ‘’poubelle
barrée’’ est apposée sur tous les produits pour rappeler
les obligations de collecte séparée. Les consommateurs
devront contacter les autorités locales ou leur revendeur
concernant la démarche à suivre pour l’enlèvement de
leur vieil appareil.

FR

17

Description du lavante-séchante
et démarrage d’un programme

FR

Bandeau de commandes

Tiroir à produits lessiviels

Touche ON/OFF

PROGRAMMES

Bouton

Touches avec voyants

FONCTION

Bouton

TEMPÉRATURE

Voyants DÉROULEMENT

CYCLE/DÉPART DIFFÉRÉ

Touche avec
voyant START/

PAUSE

Voyant

HUBLOT
VERROUILLÉ

Bouton

SÉCHAGE

Tiroir à produits lessiviels: pour charger les produits
lessiviels et les additifs (voir “Produits lessiviels et linge”).

Touche ON/OFF: pour allumer ou éteindre le lavante­séchante.

Bouton PROGRAMMES: pour sélectionner les program­mes. Pendant le programme, le bouton ne tournera pas.

Touches avec voyants FONCTION: pour sélectionner
les fonctions disponibles. Le voyant correspondant à la
fonction sélectionnée restera allumé.

Bouton TEMPÉRATURE: pour sélectionner la températu-
re ou un lavage à froid (voir “Personnalisations”).

Bouton SÉCHAGE: pour sélectionner le séchage désiré
(voir “Personnalisations”).

Voyants DÉROULEMENT CYCLE/DÉPART DIFFÉRÉ:
pour suivre le stade d’avancement du programme de
lavage.
Le voyant allumé indique la phase de lavage en cours.
Si la fonction “Départ différé” (départ différé) a été sélec­tionnée, ils indiquent le temps restant jusqu’au démarrage
du programme (voir page ci-contre).

Voyant HUBLOT VERROUILLÉ: indique si la porte est
verrouillée (voir page ci-contre).

Touche avec voyant START/PAUSE: pour démarrer les
programmes ou les interrompre momentanément.
N.B.: pour effectuer une pause du lavage en cours, appu­yer sur cette touche, le voyant correspondant se mettra à
clignoter en orange tandis que celui de la phase en cours
restera allumé fixe. Si le voyant HUBLOT VERROUILLÉ
est éteint, on peut ouvrir la porte (3 minutes environ).
Pour faire redémarrer le lavage exactement de l’endroit où
il a été interrompu, appuyer une nouvelle fois sur la touche.

Stand-by

Ce lavante-séchante, conformément aux nouvelles normes
en vigueur dans le domaine de l’économie d’énergie, est
équipée d’un système d’extinction automatique (veille) acti­vé après quelques minutes d’inutilisation. Appuyez briève­ment sur la touche ON/OFF et attendre que la machine
soit réactivée.

Consommation en off-mode : 0,5 W
Consommation en Left-on : 8 W

18

Voyants

Les voyants fournissent des informations importantes.
Voilà ce qu’ils signalent:

Voyants phase en cours

Une fois que le cycle de lavage sélectionné a démarré,
les voyants s’allument progressivement pour indiquer son
stade d’avancement:

FR

Départ différé

Si la fonction “Départ différé” a été activée (voir “Personnali­sations”), le voyant correspondant au temps sélectionné se

mettra à clignoter, après avoir lancé le programme:

Au fur et à mesure que le temps passe, le temps restant
est affiché avec clignotement du voyant correspondant.

Quand le retard sélectionné touche à sa fin le programme
sélectionné démarre.

Lavage

Rinçage

Essorage/Vidange

Séchage

Fin de Lavage

Remarque: une fois le cycle de séchage terminé, il faut
ramener le bouton SÉCHAGE sur “0”.

Touches fonction et voyants correspondants

La sélection d’une fonction entraîne l’allumage du voyant
correspondant.
Si la fonction sélectionnée est incompatible avec le pro­gramme sélectionné, le voyant correspondant se met à
clignoter et la fonction n’est pas activée.
Si l’fonction sélectionnée est incompatible avec une autre
fonction précédemment sélectionnée, le voyant corre­spondant à la première fonction se met à clignoter et seule
la deuxième fonction est activée, le voyant de la touche
s’allume au fixe.

Voyant hublot verrouillé

Le voyant allumé indique que le hublot est verrouillé pour
en empêcher l’ouverture. Attendre que le voyant cesse de
clignoter avant d’ouvrir la porte (3 minutes environ). Pour
ouvrir le hublot tandis qu’un cycle est en cours, appuyer
sur la touche START/PAUSE; si le voyant HUBLOT VER­ROUILLÉ est éteint, on peut ouvrir le hublot.

Démarrage d’un programme

1. Allumer le lavante-séchante en appuyant sur la touche ON/OFF. Tous les voyants s’allument pendant quelques secondes
puis s’éteignent, seul le voyant START/PAUSE flashe.

2. Charger le linge et fermer le hublot.

3. Sélectionner à l’aide du bouton PROGRAMMES le programme désiré.

4. Sélectionner la température de lavage (voir “Personnalisations”).

5. Sélectionner le séchage si nécessaire (voir “Personnalisations”).

6. Verser les produits lessiviels et les additifs (voir “Produits lessiviels et linge”).

7. Sélectionner les fonctions désirées.

8. Appuyer sur la touche START/PAUSE pour démarrer le programme, le voyant correspondant vert restera allumé en fixe.

Pour annuler le cycle sélectionné, appuyer sur la touche START/PAUSE pour placer l’appareil en pause et choisir un nouveau
cycle.

9. A la fin du programme, le voyant END s’allume. Quand le voyant HUBLOT VERROUILLÉ s’éteint, on peut ouvrir le hu­blot (3 minutes environ). Sortir le linge et laisser le hublot entrouvert pour faire sécher le tambour. Eteindre le lavante-séchante
en appuyant sur la touche ON/OFF.

19

Programmes

FR

Tableau des programmes

Vitesse

Description du Programme

Programmes

Programmes Quotidiens

1

Coton avec Prélavage: blancs extrêmement sales. 90° 1200

2

Coton: blancs extrêmement sales. 90° 1200

2

Coton (1): blancs et couleurs résistantes très sales. 60° 1200

2

Coton (2): blancs et couleurs délicates très sales. 40° 1200

3

Coton rapide: blancs et couleurs résistantes très sales. 60° 1200

4

Coton couleurs (3): blancs peu sales et couleurs délicates. 40° 1200

5

Synthétiques: couleurs résistantes très sales. 60° 800

Spéciaux

6

Laine: pour laine, cachemire, etc. 40° 800 - -

7

Soie et Voilage: pour linge en soie, viscose, lingerie. 30° 0 - -

8

Jeans

9

Sport Léger

10

Baskets

Séchage

11

Coton

12

Synthétiques

13

Lavage & Séchage Express

Programmes partiaux

Temp.

Rinçage - ­Essorage - ­Vidange 30° 1200

La durée du cycle indiquée sur l’écran ou dans la notice représente une estimation calculée dans des conditions standard. Le temps effectif peut varier en fonction de nombreux facteurs tels que :
température et pression de l’eau en entrée, température ambiante, quantité de lessive, quantité et type de charge, équilibrage de la charge, options supplémentaires sélectionnées.

maxi

maxi.

(°C)

(tours

minute)

Séchage

   













40° 800



30° 600 - -

30° 600 - -

- -

- -

30° 1200













Pour tous les instituts qui effectuent ces tests :

1) Programme de contrôle selon la norme EN 50229: sélectionner le programme 2 et une température de 60°C.

2) Programme coton long: sélectionner le programme 2 et une température de 40°C.

3) Programme coton court: sélectionner le programme 4 et une température de 40°C.

Pré-

lavage

Lessive

Lavage

plissant

Assou-

Charge

maxi

(Kg)

6 170’

 

-

-

-

-

-

-

-

 

 

 

 

 

 

 

 

 

 

6 160’
6 185’
6 175’
6 140’
6 90’
3 115’

1,5 70’

1 55’
3 75’
3 60’

Max. 2

paires

- - - 5 -

- - - 3 -

 

-

0,5 35’

- - - 5 -

- - - 3 -

 

-

0,5 35’

Durée

cycle

60’

Programmes spéciaux
Sport Léger(programme 9): est spécialement conçu pour laver des textiles vêtements de sport (survêtements, shorts, etc.)

peu sales; pour obtenir d’excellents résultats nous recommandons de ne pas dépasser la charge maximale indiquée dans le
“Tableau des programmes”. Nous recommandons d’utiliser de la lessive liquide, avec une dose pour la demi-charge.
Baskets (programme 10): est spécialement conçu pour laver des chaussures de sport; pour obtenir d’excellents résultats
nous recommandons de ne pas en laver plus de 2 paires à la fois (tissu).
Lavage & Séchage Express (programme 13): spécialement conçu pour laver et sécher du linge peu sale en un rien de
temps. La sélection de ce cycle permet de laver et de sécher jusqu’à 0,5 kg de linge en à peine 35 minutes.
Pour obtenir de meilleurs résultats, utiliser une lessive liquide ; pré-traiter les cols, les poignets et les taches.

20

Personnalisations

Sélection de la température

Tourner le bouton TEMPÉRATURE pour sélectionner la température de lavage (voir Tableau des programmes).
La température peut être abaissée jusqu’au lavage à froid ( ).
La machine interdira automatiquement toute sélection d’une température supérieure à la température maximale prévue pour
chaque programme.

Tableau temps de Séchage (Valeurs indicatives)

Sélectionner le séchage

Tourner le bouton SÉCHAGE pour sélectionner le type de
séchage souhaité. Deux possibilités sont offertes:

A - En fonction du temps: de 40 à 180 minutes.
B - En fonction du niveau de séchage:

Repassage : linge légèrement humide, facile à repas­ser.

Sur Ceintre : linge sec prêt à ranger.
Armoire : linge très sec, conseillé pour serviettes

éponge
et peignoirs.
Si, exceptionnellement, la charge de linge à laver et faire sécher dépasse la charge maximum prévue (voir tableau temps de
Séchage), procéder au lavage et une fois le programme terminé, séparer votre linge et en réintroduire une partie dans le tam­bour. Suivre à présent les instructions pour procéder au “Séchage seulement”. Procéder de même pour le linge restant. Un
cycle de refroidissement est toujours prévu quand le séchage est terminé.

Séchage seulement

Tourner le bouton PROGRAMMES jusqu’à la position de séchage (11-12) adaptée au type de textile puis sélectionner la durée
du cycle de séchage souhaitée à l’aide du bouton SÉCHAGE.

Type
de
tissu

Coton

Synthe­tiques

Type de charge

Linge de différen­tes dimensions,
serviettes éponge

Draps, chemises,
pyjamas, chausset­tes etc.

Charge

max.

(kg)

5 250 210 190

3 180 130 115

Armoire

Sur

Ceintre

Repas-

sage

FR

Fonctions

Les différentes fonctions de lavage prévues par le lavante-séchante permettent d’obtenir la propreté et le blanc souhaités.
Pour activer les fonctions:

1. appuyer sur la touche correspondant à la fonction désirée;

2. l’allumage du voyant correspondant signale que la fonction est activée.
Remarque:

- Si la fonction sélectionnée est incompatible avec le programme sélectionné, le voyant correspondant se met à clignoter

et la fonction n’est pas activée.

- Si l’fonction sélectionnée est incompatible avec une autre fonction précédemment sélectionnée, le voyant correspondant
à la première fonction se met à clignoter et seule la deuxième fonction est activée, le voyant de la touche s’allume au fixe.

La sélection de cette fonction permet d’optimiser les mouvements mécaniques, la température et l’eau en fonction d’une
charge réduite de coton et synthétiques peu sales (voir “Tableau des programmes”). “ ” permet de laver en faisant des
économies considérables de temps et de consommations d’eau et d’énergie. Il est conseillé d’utiliser une dose de lessive
liquide adaptée à la charge.

1200-600

En appuyant sur cette touche on réduit la vitesse de l’essorage.

Super Rinçage

La sélection de cette option permet d’augmenter l’efficacité du rinçage et d’éliminer totalement toute trace de lessive. Elle est
très utile pour les peaux particulièrement sensibles.

Départ différé

Pour différer la mise en marche de la machine jusqu’à 9 heures. Appuyer plusieurs fois de suite sur la touche jusqu’à ce que le voyant
correspondant au retard souhaité s’allume. A la quatrième pression sur la touche, la fonction se désactive.
N.B: Après avoir appuyé sur la touche START/PAUSE, le retard programmé ne peut être modifié que pour le diminuer jusqu’à
lancer le programme sélectionné.

21

Produits lessiviels et linge

1

2

3

FR

Tiroir à produits lessiviels

Un bon résultat de lavage dépend aussi d’un bon dosage de
produit lessiviel: un excès de lessive ne lave pas mieux, il incru­ste l’intérieur du lavante-séchante et pollue l’environnement.

! Utiliser des lessives en poudre pour du linge en coton blanc

et en cas de prélavage et de lavages à une température
supérieure à 60°C.

! Respecter les indications figurant sur le paquet de lessive.

! Ne pas utiliser de lessives pour lavage à la main, elles

moussent trop.

Sortir le tiroir à produits
lessiviels et verser la lessive
ou l’additif comme suit.

bac 1: Lessive prélavage (en poudre)
bac 2: Lessive lavage (en poudre ou liquide)

Versez la lessive liquide juste avant la mise en marche.

bac 3: Additifs (adoucissant, etc.)

L’assouplissant ne doit pas déborder de la grille.

! N’utilisez pas de lessives pour lavage à la main, elles

génèrent trop de mousse.

Voilage: pliez-les bien et glissez-les dans une taie d’oreiller
ou dans un sac genre filet. Sélectionner le programme 7.
Jeans: mettez les jeans à l’envers avant de les laver et utilisez
une lessive liquide. Sélectionnez le programme 8.

Système d’équilibrage de la charge

Avant tout essorage, pour éviter toute vibration excessive
et répartir le linge de façon uniforme, le lavante-séchante
fait tourner le tambour à une vitesse légèrement supérieure
à la vitesse de lavage. Si au bout de plusieurs tentatives, la
charge n’est toujours pas correctement équilibrée, l’appareil
procède à un essorage à une vitesse inférieure à la vitesse
normalement prévue. En cas de déséquilibre excessif, le
lavante-séchante préfère procéder à la répartition du linge
plutôt qu’à son essorage. Pour une meilleure répartition de la
charge et un bon équilibrage, nous conseillons de mélanger
de grandes et petites pièces de linge.

Triage du linge

• Trier correctement le linge d’après:

- le type de textile / le symbole sur l’étiquette.

- les couleurs: séparer le linge coloré du blanc.

• Vider les poches et contrôler les boutons.

• Ne pas dépasser les valeurs indiquées correspondant au
poids de linge sec : voir “Tableau des programmes”.

Combien pèse le linge ?

1 drap 400-500 g
1 taie d’oreiller 150-200 g
1 nappe 400-500 g
1 peignoir 900-1200 g
1 serviette éponge 150-250 g

Linge ou vêtements particuliers

Laine: grâce au programme 6 vous pouvez laver à la machi-

ne tous vos vêtements en laine, y compris ceux qui portent
l’étiquette “ lavage à la main uniquement “ . Pour obtenir
d’excellents résultats utilisez un produit lessiviel spécial et ne
dépassez pas une charge de 1,5 kg.
Soie: sélectionner le programme de lavage spécial 7 pour
vêtements en soie. Il est conseillé d’utiliser une lessive spé­ciale pour linge délicat.

22

Anomalies et remèdes

Il peut arriver que le lavante-séchante ne fonctionne pas bien. Avant d’appeler le Service de dépannage (voir “Assistance”),
contrôler s’il ne s’agit pas par hasard d’un problème facile à résoudre à l’aide de la liste suivante.

Anomalies:

Le lavante-séchante ne s’allume pas.

Le cycle de lavage ne démarre pas.

Il n’y a pas d’arrivée d’eau (le
voyant de la première phase de
lavage clignote rapidement).

Le lavante-séchante prend l’eau et
vidange continuellement.

Le lavante-séchante ne vidange
pas et n’essore pas.

Le lavante-séchante vibre beau­coup pendant l’essorage.

Le lavante-séchante a des fuites.

Les voyants des options et le voyant
START/PAUSE clignotent. Le voyant
du phase de lavage et le voyant hublot
bloqué restent fixes.

Causes / Solutions possibles:

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• La touche ON/OFF n’a pas été enfoncée.

• La touche START/PAUSE n’a pas été enfoncée.

• Le robinet de l’eau n’est pas ouvert.

• Un départ différé a été sélectionné (voir “Personnalisations”).

• Le tuyau d’arrivée de l’eau n’est pas raccordé au robinet.

• Le tuyau est plié.

• Le robinet de l’eau n’est pas ouvert.

• Il y a une coupure d’eau.

• La pression n’est pas suffisante.

• La touche START/PAUSE n’a pas été enfoncée.

• Le tuyau de vidange n’est pas installé à une distance du sol comprise entre 65
et 100 cm (voir “Installation”).

• L’extrémité du tuyau de vidange est plongée dans l’eau (voir “Installation”).

• L’évacuation murale n’a pas d’évent.

Si après ces vérifications, le problème persiste, fermer le robinet de l’eau, étein­dre la machine et appeler le service Assistance. Si l’appartement est situé en
étage dans un immeuble, il peut y avoir des phénomènes de siphonnage qui font
que le lavante-séchante prend et évacue l’eau continuellement. Pour supprimer
cet inconvénient, on trouve dans le commerce des soupapes spéciales anti­siphonnage.

• Le programme ne prévoit pas de vidange: pour certains programmes, il faut la
faire partir manuellement.

• Le tuyau de vidange est plié (voir “Installation ”).

• La conduite d’évacuation est bouchée.

• Le tambour n’a pas été débloqué comme il faut lors de l’installation du lavan­te-séchante (voir “Installation”).

• Le lavante-séchante n’est pas posé à plat (voir “Installation”).

• Le lavante-séchante est coincé entre des meubles et le mur (voir “Installation”).

• Le tuyau d’arrivée de l’eau n’est pas bien vissé (voir “Installation”).

• Le tiroir à produits lessiviels est bouché (pour le nettoyer voir “Entretien et soin”).

• Le tuyau de vidange n’est pas bien fixé (voir “Installation”).

• Eteindre l’appareil et débrancher la fiche de la prise de courant, attendre 1
minute environ avant de rallumer.

Si l’anomalie persiste, appeler le service d’assistance.

FR

Il y a un excès de mousse.

Le lavante-séchante ne sèche pas.

• Le produit de lavage utilisé n’est pas une lessive spéciale machine (il faut qu’il
y ait l’inscription “pour lavante-séchante”, “main et machine”, ou autre sembla­ble).

• La quantité utilisée est excessive.

• La fiche n’est pas branchée dans la prise de courant ou mal branchée.

• Il y a une panne de courant.

• Le hublot n’est pas bien fermé.

• Un départ différé a été sélectionné.

• le bouton SÉCHAGE est sur la position 0.

23

Assistance

FR

Avant d’appeler le service après-vente:

• Vérifier si on ne peut pas résoudre l’anomalie par ses propres moyens (voir “Anomalies et Remèdes”);

• Remettre le programme en marche pour contrôler si l’inconvénient a disparu;

• Autrement, contacter le Centre d’Assistance technique agréé au numéro de téléphone indiqué sur le certificat de garantie.

! Ne jamais s’adresser à des techniciens non agréés.

Communiquer:

• le type de panne;

• le modèle de l’appareil (Mod.);

• son numéro de série (S/N).
Ces informations se trouvent sur la plaque signalétique apposée à l’arrière du lavante-séchante et à l’avant quand on ouvre
la porte hublot.

24

Bedienungsanleitungen

WASCHTROCKNER

DE

Deutsch

IWDC 6125

! Dieses Symbol erinnert Sie daran, das vorlie-

gende Handbuch zu lesen.

INHALTSVERZEICHNIS

Installation, 26-27

Auspacken und Aufstellen
Wasser- und Elektroanschlüsse
Erster Waschgang
Technische Daten

Reinigung und Pflege, 28

Abstellen der Wasser- und Stromversorgung
Reinigung des Gerätes
Reinigung der Waschmittelschublade
Pflege der Gerätetür und Trommel
Reinigung der Pumpe
Kontrolle des Wasserzulaufschlauchs

Vorsichtsmaßregeln und Hinweise, 29

Allgemeine Sicherheit
Entsorgung

Beschreibung des Waschtrockner und Star­ten eines Waschprogramms, 30-31

Bedienblende
Kontrollleuchten
Starten eines Waschprogramms

DE

Waschprogramme, 32

Programmtabelle

Personalisierungen, 33

Temperatureinstellung
Trocknungsprogramm einstellen
Funktionen

Waschmittel und Wäsche, 34

Waschmittelschublade
Vorsortieren der Wäsche
Besondere Wäscheteile
Unwuchtkontrollsystem

Störungen und Abhilfe, 35

Kundendienst, 36

25

Installation

DE

! Es ist äußerst wichtig, diese Bedienungsanlei­tung sorgfältig aufzubewahren, um sie jederzeit
zu Rate ziehen zu können. Sorgen Sie dafür,
dass sie im Falle eines Umzugs oder einer
Übergabe an einen anderen Benutzer das Gerät
stets begleitet, damit auch der neue Inhaber die
Möglichkeit hat, diese zu Rate zu ziehen.
! Lesen Sie die Hinweise bitte aufmerksam durch,
sie liefern wichtige Informationen hinsichtlich der
Installation, des Gebrauchs und der Sicherheit.

Auspacken und Aufstellen

Auspacken

1. Gerät auspacken.

2. Sicherstellen, dass der Waschvollautomat
keine Transportschäden erlitten hat. Im Falle ei­ner Beschädigung Gerät bitte nicht anschließen,
sondern den Kundendienst anfordern.

3. Die 4 Tran­sportschutz-schrau­ben herausschrau­ben und die an der
Geräterückwand
befindlichen Distan­zstücke aus Gummi
entfernen (siehe Abbil-
dung).

4. Die Öffnungen mittels der mitgelieferten Ab­deckungen verschliessen.

5. Sämtliche Teile aufbewahren: Sollte der Wa­schautomat erneut transportiert werden, müs­sen diese Teile wieder eingesetzt werden.

! Verpackungsmaterial ist kein Spielzeug für Kinder.

Nivellierung

1. Der Waschvollautomat muss auf einem ebenen, fe­sten, schwingungsfreien Untergrund aufgestellt werden
ohne diesen an Wände, Möbel etc. direkt anzulehnen.

2. Sollte der Boden
nicht perfekt eben sein,
müssen die Uneben­heiten durch An- bzw.
Ausdrehen der vorderen
Stellfüße ausgeglichen
werden (siehe Abbil-
dung), der auf der Arbei­tsfläche zu ermittelnde
Neigungsgrad darf 2°
nicht überschreiten.

Eine präzise Nivellierung verleiht dem Gerät die
erforderliche Stabilität, durch die Vibrationen,
Betriebsgeräusche und ein Verrücken des
Gerätes vermieden werden. Bei Teppichböden
müssen die Stellfüße so reguliert werden, dass
ein ausreichender Freiraum zur Belüftung unter
dem Waschvollautomaten gewährleistet ist.

Wasser- und Elektroanschlüsse

Anschluss des Zulaufschlauches

1. Schrauben Sie den
Wasserschlauch an ei­nen Kaltwasserhahn mit
¾-GAS-Gewindean­schluss an (siehe Abb.).
Lassen Sie das Wasser
vor dem Anschluss so
lange auslaufen, bis
klares Wasser austritt.

2. Das andere Ende
des Schlauches an
den oben rechts am
Rückteil des Wasch­vollautomaten befindli­chen Wasseranschluss
anschließen (siehe Ab-
bildung).

3. Der Schlauch darf hierbei nicht eingeklemmt
oder abgeknickt werden.

! Der Wasserdruck muss innerhalb der Werte
liegen, die in der Tabelle der technischen Daten
angegeben sind (siehe nebenstehende Seite).

! Sollte der Zulaufschlauch nicht lang genug sein,
dann wenden Sie sich bitte an einen Fachhändler
oder an einen autorisierten Fachmann.

! Verwenden Sie niemals bereits gebrauchte
Schläuche.

! Verwenden Sie die Schläuche, die mit dem
Gerät geliefert wurden.

26

65 - 100 cm

Anschluss des Ablaufschlauches

Schließen Sie den Ablau­fschlauch ohne ihn dabei
abzuknicken an einen
geeigneten Abfluss an.
Die Mindestablaufhöhe
beträgt 65 - 100 cm (ge­messen vom Boden),
oder hängen Sie diesen
mittels des Schlauchhal­ters gesichert in ein Be­cken oder Wanne ein;

Befestigen Sie diesen
mittels des mitgelie­ferten Schlauchhal­ter s z.B. an einen
Wasserhahn (si e he
Abbildung). Das freie
Ablaufschlauchende
darf nicht unter Wasser
positioniert werden.

! Verlängerungsschläuche sollten nicht eingeset­zt werden. Sollte dies unvermeidlich sein, muss
die Verlängerung denselben Durchmesser des
Originalschlauchs aufweisen und darf eine Länge
von 150 cm nicht überschreiten.

Stromanschluss

Vor Einfügen des Netzsteckers in die Steckdose
ist sicherzustellen, dass:

• die Steckdose über eine normgerechte Erdung
verfügt;

• die Steckdose die in den Technischen Daten
angegebenen Höchstlast des Gerätes trägt (sie-

he nebenstehende Tabelle);

• die Stromspannung den in den Technischen
Daten angegebenen Werten entspricht (siehe
nebenstehende Tabelle);

• die Steckdose mit dem Netzstecker des Wa­schvollautomaten kompatibel ist. Andernfalls
muss der Netzstecker (oder die Steckdose)
ersetzt werden.

! Der Waschvollautomat darf nicht im Freien
installiert werden, auch nicht, wenn es sich
um einen geschützten Platz handelt. Es ist
gefährlich, das Gerät Gewittern und Unwettern
auszusetzen.

! Die Steckdose sollte nach installiertem Gerät
leicht zugänglich sein.

! Verwenden Sie bitte keine Verlängerungen oder
Mehrfachstecker.

! Das Netzkabel darf nicht gebogen bzw. ein­geklemmt werden.

! Das Versorgungskabel darf nur durch autori­sierte Fachkräfte ausgetauscht werden.

Achtung! Der Hersteller übernimmt keinerlei
Haftung, sollten diese Vorschriften nicht genau
beachtet werden.

Erster Waschgang

Lassen Sie nach der Installation bzw. vor erstma­ligem Gebrauch erst einen Waschgang (mit
Waschmittel) ohne Wäsche durchlaufen. Stellen
Sie hierzu das Waschprogramm 2 ein.

Technische Daten

Modell

Abmessun­gen

Fassung­svermögen

Elektroan­schlüsse

Wasseran­schlüsse

Sch le ud er­touren

Prüfpro­gramme
gemäß EN
50229

IWDC 6125
Breite 59,5 cm

Höhe 85 cm
Tiefe 53,5 cm

1 - 6 kg für den Waschzyklus;
1 - 5 kg für den Trockenzyklus

siehe das am Gerät befin­dliche Typenschild

Höchstdruck 1 MPa (10 bar)
Mindestdruck 0,05 MPa
(0,5 bar)
Trommelvolumen 52 Liter

bis zu 1200 U/min.

Waschen: Programm 2;
Temperatur 60°C; bei einer
Lademenge von 6 kg.
Trocknen: erster Trocken­gang bei einer Wäschela­dung von 1 kg und Wahl ei­ner Dauer von 60 Minuten;
zweiter Trockengang bei einer
Wäscheladung von 5 kg und
Einstellung des Wählschalters
TROCKNEN auf Pos .

Dieses Gerät entspricht den
folgenden EG-Richtlinien:

- 89/336/EWG vom

03.05.89 (elektromagne­tische Verträglichkeit) und
nachfolgenden Änderungen

- 2012/19/EU

- 2006/95/CE (Niederspan­nung)

DE

27

Reinigung und Pflege

DE

Abstellen der Wasser- und Strom­versorgung

• Drehen Sie den Wasserhahn nach jedem
Waschvorgang zu. Hierdurch wird der Ver­schleiß der Wasseranlage verringert und
Wasserlecks vorgebeugt.

• Ziehen Sie den Netzstecker aus der
Steckdose, bevor Sie Ihren Waschtrockner
reinigen.

Reinigung des Gerätes

Die Gehäuseteile und die Teile aus Gummi
können mit einem mit warmer Spülmittellauge
angefeuchteten Tuch gereinigt werden. Ver­meiden Sie Löse- und Scheuermittel

Reinigung der Waschmittelschu­blade

Heben Sie die Schu­blade leicht an und
ziehen Sie sie nach
vorne hin heraus (sie-
he Abbildung).
Spülen Sie sie regel­mäßig unter fließen­dem Wasser gründlich
aus.

Reinigung der Pumpe

Ihr Gerät ist mit einer selbstreinigenden Pumpe
ausgerüstet, eine Wartung ist demnach nicht
erforderlich. Es könnte jedoch vorkommen,
dass kleine Gegenstände (Münzen, Knöpfe) in
die zum Schutz der Pumpe dienende Vorkam­mer (befindlich unter der Pumpe) fallen.

! Vergewissern Sie sich, dass der Waschgang
abgeschlossen ist und ziehen Sie den Netz­stecker heraus.

Zugang zur Vorkammer:

1. Nehmen Sie die
Abdeckung (befin­dlich an der Geräte­front) mit Hilfe eines
Schraubenziehers ab
(siehe Abbildung);

2. Drehen Sie den
Deckel gegen den
Uhrzeigersinn ab
(siehe Abbildung): es
ist ganz normal, wenn
etwas Wasser austritt;

Pflege der Gerätetür und Trommel

• Lassen Sie die Gerätetür stets leicht offen
stehen, um die Bildung unangenehmer
Gerüche zu vermeiden.

28

3. Reinigen Sie das Innere gründlich;

4. Schrauben Sie den Deckel wieder auf;

5. Bringen Sie die Abdeckung wieder an. Stel­len Sie hierbei sicher, dass die Haken in die
Schlitze eingreifen, bevor Sie die Abdeckung
fest andrücken.

Kontrolle des Wasserzulaufschlauchs

Kontrollieren Sie den Zulaufschlauch min­destens einmal im Jahr. Weist er Risse bzw.
Brüche auf, muss er ausgetauscht werden.
Der starke Druck während des Waschpro­gramms könnte zu plötzlichem Platzen führen.

! Verwenden Sie niemals bereits gebrauchte
Schläuche.

Vorsichtsmaßregeln und
Hinweise

! Der Waschvollautomat wurde nach den strengsten inter-

nationalen Sicherheitsvorschriften entworfen und gebaut.
Nachstehende Hinweise werden aus Sicherheitsgründen
geliefert und sollten aufmerksam gelesen werden

Allgemeine Sicherheit

• Dieses Gerät wurde ausschließlich für den Einsatz im
privaten Haushalt konzipiert.

• Dieses Gerät darf von Kindern ab 8 Jahren
und von Personen mit eingeschränkten kör­perlichen, sensorischen oder geistigen Fähi­gkeiten oder mit unzureichender Erfahrung
und Kenntnis verwendet werden, vorausge­setzt, sie werden überwacht oder sie haben
eine ausreichende Einweisung in die sichere
Nutzung des Geräts erhalten und haben die
damit verbundenen Gefahren verstanden.
Erlauben Sie Kindern nicht, mit dem Gerät
zu spielen. Wartung und Reinigung dürfen
nicht von unbeaufsichtigten Kindern ausge­führt werden.

- Trocken Sie keine nicht gewaschenen Wä­schestücke.

- Wäschestücke, die mit Substanzen wie
Speiseöl, Nagellackentferner, Alkohol, Ben­zin, Kerosin, Fleckenentfernern, Terpentin,
Wachse und Stoffe zum entfernen von Wa­chsen verschmutzt sind, müssen in warmen
Wasser mit einer größeren Mengen Wasch­mittel gewaschen werden, bevor Sie in den
Trockner gegeben werden dürfen.

- Gegenstände wie Schaumgummi (Latex),
Duschhauben, wasserdichte Textilien, Artikel
mit einer Gummiseite oder Kleidung oder
Kissen mit Latexanteilen dürfen nicht in dem
Wäschetrockner getrocknet werden.

- Weichspüler oder ähnliche Produkte müs­sen gemäß der Anweisungen des Herstel­lers verwendet werden.

- Die Endphase eines Trockenzyklus erfolgt
ohne Hitze (Abkühlzyklus), damit die Wä­sche nicht beschädigt wird.

ACHTUNG: Halten Sie den Wäschetrock-

ner nie vor Ablauf des Trockenprogramms
an. Nehmen Sie in diesem Fall die Wäsche
schnell aus dem Gerät heraus und hängen
Sie sie sofort auf, damit sie abkühlen kann.

• Berühren Sie das Gerät nicht, wenn Sie barfuß sind,
und auch nicht mit nassen oder feuchten Händen oder
Füßen.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der
Steckdose, sondern nur am Netzstecker selbst.

• Öffnen Sie die Waschmittelschublade nicht, wenn das
Gerät in Betrieb ist.

• Berühren Sie nicht das Ablaufwasser, es könnte sehr
heiß sein.

• Öffnen Sie die Gerätetür nicht mit Gewalt: Der
Sicherheits-Schließmechanismus könnte hierdurch
beschädigt werden.

• Bei etwaigen Störungen versuchen Sie bitte nicht,
Innenteile selbst zu reparieren.

• Halten Sie Kinder stets von dem in Betrieb befindlichen
Gerät fern.

• Während des Waschgangs kann die Gerätetür sehr heiß
werden.

• Muss das Gerät versetzt werden, sollten hierfür zwei
oder drei Personen verfügbar sein. Versetzen Sie es
niemals allein, das Gerät ist äußerst schwer.

• Bevor Sie die Wäsche einfüllen, stellen Sie bitte sicher,
dass die Wäschetrommel leer ist.

• Während des Trocknens kann die Gerätetür heiß wer­den.

• Trocknen Sie keine Wäsche, die in brenn­baren Lösemitteln (wie Trielin) gewaschen
wurde.

• Trocknen Sie weder Schaumgummi noch
ähnliche Elastomer bzw. Gummimaterialien.

• Vergewissern Sie sich, dass der Wasserhahn während
des Trocknens auf ist.

• Leeren Sie komplett alle Taschen

(Feuerzeuge, Streichhölzer, etc.).

• Kinder unter 3 Jahren müssen von dem

Wäschetrockner ferngehalten werden, wenn
sie nicht ständig beaufsichtigt werden.

Entsorgung

• Entsorgung des Verpackungsmaterials:

Bitte befolgen Sie die lokalen Richtlinien zur Entsorgung

und Wiederverwertung des Verpackungsmaterials.

• Die europäische Richtlinie 2012/19/EU über Elektro­und Elektronik-Altgeräte schreibt vor, dass Hau­haltsgeräte nicht mit dem normalen Müll zu entsor­gen sind. Altgeräte sind zwecks Optimierung der
Rückgewinnungs- und Recyclingrate der Gerätema­terialien einer gesonderten Sammelstelle zuzuführen,
um Schäden für die Gesundheit und die Umwelt zu
verhüten. Das durchgestrichene Abfalleimersymbol, das
sich auf allen Produkten befindet, weist darauf hin, dass
eine getrennte Entsorgung vorgeschrieben ist. Für wei­tere Informationen hinsichtlich der ordnungsgemäßen
Entsorgung von Haushaltsgeräten wenden Sie sich bitte
an Ihren Händler oder an die zuständige kommunale

Stelle.

DE

29

Beschreibung des Waschtrockner und
Starten eines Waschprogramms

DE

Bedienblende

Taste ON/OFF

Waschmittelschublade

Wählschalter

PROGRAMME

Waschmittelschublade: für Waschmittel und Zusätze
(siehe „Waschmittel und Wäsche“).

Taste ON/OFF: Zum Ein- und Ausschalten Ihres Wa­schtrockner.

Wählschalter PROGRAMME: Zur Wahl der Waschpro­gramme. Während des Programmablaufs bleibt der Schal­ter feststehend.

Tasten mit Kontrollleuchten FUNKTIONEN: Zur Ein­stellung der verfügbaren Funktionen. Die der gewählten
Einstellung entsprechende Kontrollleuchte bleibt einge­schaltet.

Wählschalter TROCKNEN: Zur Einstellung des gewün­schten Trocknungsgrades (siehe „Personalisierungen“).

Wählschalter TEMPERATUREN: Zur Einstellung der
Waschtemperatur oder einer Kaltwäsche (siehe „Persona-
lisierungen“).

Kontrollleuchten PROGRAMMABLAUF/STARTZEI-
TVORWAHL: Zur Kontrolle des Waschprogrammablaufs.
Die eingeschaltete Kontrollleuchte zeigt die laufende Pro­grammphase an.
Wurde die Funktion “Startzeitvorwahl” eingestellt, zeigen
sie die bis zum Start noch verbleibende Zeit an (siehe

Nebenseite).

Kontrollleuchten

PROGRAMMABLAUF/
STARTZEITVORWAHL

Tasten mit
Kontrollleuchten

FUNKTIONEN

Wählschalter

TEMPERATUREN

Wählschalter

TROCKNEN

Taste mit Kontrollleuchte START/PAUSE: Mittels dieser
Taste werden die Waschprogramme gestartet oder kurz
unterbrochen.
NB: Durch Drücken dieser Taste, kann das Waschpro­gramm zeitweilig unterbrochen werden (Pause). Die
entsprechende Kontrollleuchte schaltet auf orangefarbenes
Blinklicht, die Kontrollleuchte der bestehenden Programm­phase dagegen schaltet auf Dauerlicht. Sobald die Kon­trollleuchte GERÄTETÜR GESPERRT erlischt, kann die
Gerätetür geöffnet werden (etwa 3 Minuten).
Um das Programm an der Stelle, an der es unterbrochen
wurde, wieder in Gang zu setzen, drücken Sie diese Taste
erneut.

Funktion Standby

Zur Erfüllung der neuen Richtlinien zum Energieverbrauch
ist diese Waschmaschine mit einem automatischen Aus­schaltsystem (Standby) ausgestattet, das nach einigen
Minuten des Nichtgebrauchs in Funktion tritt. Drücken
Sie kurz die Taste ON/OFF und warten Sie, bis sich die
Maschine wieder einschaltet.

Verbrauch in Off-Betrieb: 0,5 W
Verbrauch in Left-On: 8 W

Taste mit
Kontrollleuchte

START/
PAUSE

Kontrollleuchte

GERÄTETÜR
GESPERRT

Kontrollleuchte GERÄTETÜR GESPERRT: Diese Taste
zeigt an, ob die Gerätetür geöffnet werden kann oder nicht
(siehe Nebenseite).

30

Kontrollleuchten

Die Kontrollleuchten liefern wichtige Hinweise.
Sie signalisieren:

Hauptwäsche

Spülen

Schleudern

DE

Startzeitvorwahl

Wurde die Funktion „Startzeitvorwahl” (siehe „Personalisie­rungen“) aktiviert, und das Programm in Gang gesetzt,

schaltet die Kontrollleuchte, die der eingestellten Zeitver­schiebung entspricht, auf Blinklicht:

Nach und nach wird die bis zum effektiven Start noch
verbleibende Zeit eingeblendet, die entsprechende Kon­trollleuchte blinkt:

Nach Ablauf der eingestellten Verzögerungszeit startet das
ausgewählte Programm.

Wasserablauf

Ende des Waschgangs
NB: denken Sie daran, den Schalterknopf bei Programmende

auf die Position TROCKNEN zu stellen 0.

Funktionstasten und entsprechende Kontroll­leuchten

Nach der Wahl einer Funktion leuchtet die entsprechen­deTaste auf. Ist die gewählte Funktion nicht vereinbar mit
dem eingestellten Programm, schaltet die entsprechende
Kontrollleuchte auf Blinklicht und die Funktion wird nicht
aktiviert. Ist die gewählte Funktion mit einer anderen bereits

eingestellten nicht kompatibel, schaltet die der ersten
Funktion entsprechende Kontrollleuchte auf Blinklicht und
nur die zweite Funktion wird aktiviert, die Kontrollleuchte der

aktivierten Funktion schaltet auf Dauerlicht.

Kontrollleuchte Gerätetür gesperrt:

Ist diese Kontrollleuchte eingeschaltet, bedeutet dies,
dass das Bullauge gesperrt ist; warten Sie, bis die Leuchte
erlischt, um das Bullauge zu öffnen (etwa 3 Minuten). Um
während eines laufenden Programms das Bullauge zu
öffnen, drücken Sie die Taste START/PAUSE; ist die der
GERÄTETÜR GESPERRT entsprechende Kontrollleuchte
ausgeschaltet, kann das Bullauge geöffnet werden.

Laufende Programmphase

Wurde das Waschprogramm gewählt und gestartet,
leuchten die Kontrollleuchten nach und nach auf, und
zeigen so den jeweiligen Programmstand an.

Starten eines Waschprogramms

1. Schalten Sie den Waschtrockner durch Drücken der ON/OFF-Taste ein. Sämtliche Kontrollleuchten leuchten für einige
Sekunden auf, und erlöschen wieder. Die Kontrollleuchte START/PAUSE schaltet auf Blinklicht.

2. Füllen Sie die Wäsche ein, und schließen Sie die Gerätetür.

3. Stellen Sie mittels des Wählschalters PROGRAMME das gewünschte Programm ein.

4. Stellen Sie die Waschtemperatur ein (siehe „Personalisierungen“).

5. Trocknungsprogramm falls erforderlich einstellen (siehe „Personalisierungen“).

6. Füllen Sie Waschmittel und Zusätze ein (siehe „Waschmittel und Wäsche“).

7. Wählen Sie die gewünschten Funktionen.

8. Setzen Sie das Programm in Gang. Drücken Sie hierzu die Taste START/PAUSE. Die entsprechende Kontrollleuchte bleibt

eingeschaltet (grünes Dauerlicht).
Um die Waschprogramm-Einstellung rückgängig zu machen, muss das Gerät auf Pause geschaltet werden. Drücken Sie

hierzu die Taste START/PAUSE. Wählen Sie daraufhin das neue Programm.

9. Nach Ablauf des Waschprogramms leuchtet die Kontrollleuchte auf. Sobald die Kontrollleuchte GERÄTETÜR GE-
SPERRT erlischt, kann das Bullauge geöffnet werden (etwa 3 Minuten). Nehmen Sie die Wäsche aus der Maschine und

lassen Sie die Gerätetür leicht offen stehen, damit die Trommel trocknen kann.
Schalten Sie den Waschtrockner durch Drücken der ON/OFF-Taste aus.

31

Waschprogramme

DE

Programmtabelle

Max.

Beschreibung des Programms

Wasch-

programme

Tägliche Wäsche

1

Baumwolle mit Vorwasche: stark verschmutzte Kochwäsche. 90° 1200

2

Weiße Baumwolle: stark verschmutzte Kochwäsche. 90° 1200
Weiße Baumwolle (1): stark verschmutzte Weiß- und farbechte

2

Buntwäsche.

Weiße Baumwolle (2): leicht verschmutzte Weiß- und empfindliche

2

Buntwäsche.

3

Baumwolle: stark verschmutzte Weiß- und farbechte Buntwäsche. 60° 1200
Buntwäsche (3): leicht verschmutzte Weißwäsche und empfindli-

4

che Buntwäsche.

5

Synthetik: stark verschmutzte, farbechte Buntwäsche. 60° 800

Spezialprogramme

6

Wolle: wolle, Kaschmir usw. 40° 800 - -
Seide/Gardinen: kleidungsstücke aus Seide, Viskose und Feinwä-

7

sche.

8 Jeans

9 Sport Light

10 Spezial Schuhe

Trocknerprogramme
11 Baumwolle
12 Synthetik
13 Express

Teilprogramme

Spülen - 1200
Schleudern - 1200
Abpumpen - 0 - - - - 6 3’

Die auf dem Display und in der Bedienungsanleitung genannte Zyklusdauer wird ausgehend von Standardbedingungen berechnet. Die effektiv benötigte Zeit kann aufgrund zahlreicher Faktoren wie
Temperatur und Druck des Zulaufwassers, Raumtemperatur, Waschmittelmenge, Art, Menge und Verteilung der Waschladung sowie der gewählten Zusatzfunktionen variieren.

Tempe-

ratur

(°C)

60° 1200

40° 1200

40° 1200

30° 0 - -

40° 800
30° 600 - -

30° 600 - -

30° 1200

Max.
Schleuder­Geschwin-

digkeit

(U/min)

- -

- -

Trock-

ner

   























Waschmittel

Vor-

wäsche

Haup-

twäsche

 

-

 

-

 

-

 

-

 

-

 

-

 

 

 

-

 

 

- - - 5 -

- - - 3 -

 

-

- -

- - - 6 10’

Weich-

spüler

Für alle Testinstitute:

1) Prüfprogramm gemäß EN 50229: Programm 2 und eine Temperatur von 60°C einstellen.

2) Langes Baumwollprogramm: Programm 2 und eine Temperatur von 40°C einstellen.

3) Kurzes Baumwollprogramm: Programm 4 und eine Temperatur von 40°C einstellen.



Max.

Bela­dungs­menge

(kg)

6 170’
6 160’

6 185’

6 175’

6 140’

6 90’

3 115’

1,5 70’

1 55’

3 75’
3 60’

Max.

2 paar

0,5 35’

6 36’

Pro-

gramm-

dauer

60’

Sonderprogramme

Sport Light (Programm 9) ist speziell für wenig verschmutzte Sportkleidung (Trainingsanzüge, Sporthosen; für beste Resultate
empfehlen wir, die in der “Programmtabelle” angezeigte maximale Füllmenge nicht zu übersteigen. Verwenden Sie ein
Flüssigwaschmittel und nur die Menge für eine halbe Gerätefüllung.
Sport Shoes (Programm 10) ist speziell für das Waschen von Sportschuhen; für beste Resultate waschen Sie nicht mehr als
2 Paar (Gewebe).
Express Wash & Dry (programm 13) ist speziell für die schnelle Wäsche von wenig verschmutzten Wäschestücken.
Mit diesem Programm können bis zu 0,5 kg in nur 35 Minuten gewaschen und getrocknet werden.
Für ein optimales Resultat verwenden Sie Flüssigwaschmittel; behandeln Sie Bündchen, Kragen und Flecken vor.

32

Personalisierungen

Temperatureinstellung

Drehen Sie den Wählschalter „TEMPERATUREN“, um die Waschtemperatur einzustellen (siehe Programmtabelle).
Die Temperatur kann bis auf Kaltwäsche herabgesetzt werden.
Der Waschvollautomat verhindert automatisch die Einstellung einer höheren Schleuderstufe, sollte diese die für das jeweilige
Programm vorgeschriebene Höchstgeschwindigkeit übersteigen.

Trocknungsprogramm einstellen

Durch Drehen des Wahlschalters TROCKNEN kann der
gewünschte Trocknungsgrad eingestellt werden. Es
stehen zwei Möglichkeiten zur Verfügung:

A - Je nach der Zeit: Von 40 bis 180 Minuten.
B - Je nach Feuchtigkeitsgrad der getrockneten Wäsche:

Bügel : noch leicht feuchte, einfach zu bügelnde Wä­sche.

Kleiderbügel : schrankfertige Wäsche.
Schran k : absolut trockene Wä s che, empfo-

hlen für Frotteetücher, Badetücher und -mäntel.
Bei Überschreitung der max. Füllmenge der Wäscheladung
für waschen und trocknen in einem Programmablauf (siehe Tabelle zur Dauer der Trockenprogramme), aktivieren Sie zuerst das
Waschprogramm. Nach Ablauf des Waschprogramms teilen Sie die Waschladung so auf, dass nur die max. mögliche Füllmenge
zum Trocknen in der Trommel verbleibt. Befolgen Sie daraufhin die Anleitungen des Abschnitts “Nur Trocknen”.
Wiederholen Sie dasselbe nun mit der restlichen Wäschemenge.

Nur Trocknen

Drehen Sie den Wählschalter PROGRAMME auf eine der Trocknungszyklen (11-12), je nach Gewebe, und wählen Sie darau­fhin mittels des Schalters TROCKNEN die Dauer des gewünschten Trocknungsganges.

Gewe­beart

Bau­mwolle

Synthetik

Tabelle zur Dauer der Trockenprogramme (Richtwerte)

Art der Ladung

Unterschiedlich
große Wäscheteile,
Frotteehandtücher

Bettwäsche,
Oberhemden,
Schalafanzüge,
Socken usw.

Max. lad-

menge

(kg)

Schrank

5 250 210 190

3 180 130 115

Klei­derbü­gel

Bügel

DE

Funktionen

Die verschiedenen Waschfunktionen, die Ihnen Ihr Waschvollautomat bietet, ermöglichen es Ihnen, hygienisch saubere und
weiße Wäsche zu erhalten, die Ihren Wünschen entspricht.
Aktivierung der Funktionen:

1. Drücken Sie die Taste, die der gewünschten Funktion entspricht.

2. Das Aufleuchten der entsprechenden Kontrollleuchte zeigt an, dass die Funktion aktiviert wurde.
Anmerkung:

- Ist die gewählte Funktion nicht vereinbar mit dem eingestellten Programm, schaltet die entsprechende Kontrollleuchte auf
Blinklicht und die Funktion wird nicht aktiviert. Ist die gewählte Funktion mit einer anderen bereits eingestellten nicht kompati-

bel, schaltet die der ersten.

- Funktion entsprechende Kontrollleuchte auf Blinklicht und nur die zweite Funktion wird aktiviert, die Kontrollleuchte der akti­vierten Funktion schaltet auf Dauerlicht.

Durch Auswahl dieser Option werden die mechanische Bewegung, die Temperatur und das Wasser für eine verminderte
Füllmenge mit wenig verschmutzten Baumwoll- und Synthetikstoffen optimiert (siehe “Programmtabelle”).
Mit werden die Waschzeiten verkürzt, was Wasser und Energie spart. Wir empfehlen, die für die Füllmenge geeignete
Menge Flüssigwaschmittel zu verwenden.

1200-600

Mit dieser Taste wird die Schleudergeschwindigkeit reduziert.

Extraspülgang

Wählen Sie diese Zusatzfunktion, wird die Spülwirkung erhöht und somit ein optimales Ausspülen des Waschmittels garantiert.
Dies ist besonders angezeigt bei sehr empfindlicher Haut bzw. Waschmittelallergien.

Startzeitvorwahl

Der Start des Waschprogramms kann bis zu 9 Stunden verschoben werden.
Drücken Sie die Taste mehrmals, bis die der gewünschten Zeitverschiebung entsprechende Kontrollleuchte aufleuchtet. Ein
fünfter Tastendruck deaktiviert die Funktion.

NB: Ist die Taste START/PAUSE einmal gedrückt, kann der gewählte Zeitverschiebungswert nur noch herabgesetzt werden bis
zum Start des eingestellten Programms.

33

Waschmittel und Wäsche

1

2

3

DE

Waschmittel und Wäsche

Ein gutes Waschergebnis hängt auch von einer korrekten
Waschmitteldosierung ab: Eine zu hohe Dosierung bedeu­tet nicht unbedingt reinere Wäsche, sie trägt nur dazu bei,
die Maschineninnenteile zu verkrusten und die Umwelt zu
belasten.

!Waschmittel in Pulverform für Baumwollweißwäsche, für

die Vorwäsche und für Waschprogramme bei Temperaturen
über 60°C verwenden.

!Bitte befolgen Sie den auf der Waschmittelverpackung

angegebenen Anweisungen.

! Verwenden Sie keine Handwaschmittel, sie verursachen

eine zu hohe Schaumbildung.

Schublade herausziehen
und Waschmittel oder Zu­sätze wie folgt einfüllen:

Seide: Wählen Sie das Spezialprogramm 7 zum Waschen
aller Kleidungs- bzw. Wäschestücke aus Seide. Es empfie­hlt sich der Einsatz von Feinwaschmittel.
Gardinen: Sie sollten zusammengelegt und in ein Wäsche­netz gegeben werden. Stellen Sie das Programm 7 ein.
Jeans: drehen Sie die Wäschestücke vor der Wäsche auf
links und verwenden Sie ein Flüssigwaschmittel. Stellen Sie
das Programm 8 ein.

Unwuchtkontrollsystem

Um starke Vibrationen oder eine Unwucht beim Schleu­dern zu vermeiden, verfügt das Gerät über ein Schleu­derunwuchtsystem. Die Waschladung wird durch eine
erhöhte Rotation der Trommel als die des WAschgangs au­sbalanciert. Sollte die Wäscheladung nach Ablauf mehrerer
Versuche immer noch nicht korrekt verteilt sein, schleudert
das Gerät die Wäsche bei einer niedrigeren Geschwindi­gkeit als die der vorgesehenen Schleudergeschwindigkeit.
Sollte die Wäsche extrem ungleichmäßig verteilt sein, führt
das Gerät anstelle des Schleudergangs einen Wäsche­verteilungs-Zyklus durch. Um eine optimale Verteilung der
Wäscheladung und somit eine korrekte Auswuchtung zu
fördern, sollten große und kleine Wäscheteile gemischt
eingefüllt werden.

In Kammer 1: Waschpulver für die Vorwäsche
(Waschpulver)
In Kammer 2: Waschmittel für die Hauptwäsche
(Waschpulver oder Flüssigwaschmittel)

Flüssigwaschmittel nur kurz vor dem Start einfüllen.

In Kammer 3: Zusätze (Weichspüler usw.)

Der Weichspüler darf das Gitter nicht übersteigen.

Vorsortieren der Wäsche

• Sortieren Sie die Wäsche nach:

- Gewebeart / Waschetikettensymbol.

- und Farben: Buntwäsche von Weißwäsche trennen.

• Entleeren Sie alle Taschen.

• Das in der „Programmtabelle“ angegebene Gewicht, be­schreibt die maximale Ladung Trockenwäsche und darf

nicht überschritten werden.

Wie schwer ist Wäsche?

1 Betttuch 400-500 gr
1 Kissenbezug 150-200 gr
1 Tischdecke 400-500 gr
1 Bademantel 900-1.200 gr
1 Handtuch 150-250 gr

Besondere Wäscheteile

Wolle: Mit dem Programm 6 können alle Wollsachen

gewaschen werden, auch wenn das Etikett “nur Handwä­sche” zeigt. Für beste Ergebnisse verwenden Sie ein
spezifisches Waschmittel und waschen Sie maximal 1,5 kg
Wäsche.

34

Störungen und Abhilfe

Bei Funktionsstörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe „Kundendienst“), vergewissern Sie
sich zuerst, ob es sich nicht um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes
Verzeichnis zu Rate.

Störungen:

Der Waschvollautomat schaltet sich
nicht ein.

Der Waschgang startet nicht.

Der Waschvollautomat lädt kein
Wasser. Die Kontrollleuchte der
ersten Waschphase blinkt (rasches
Blinklicht).

Der Waschvollautomat lädt laufend
Wasser und pumpt es laufend ab.

Der Waschvollautomat pumpt nicht
ab und schleudert nicht.

Der Waschvollautomat vibriert zu
stark während des Schleuderns.

Der Waschvollautomat ist undicht.

Die Kontrollleuchten “Funktionen” und
“Start/Pause” blinken und eine der Kon­trollleuchten der “laufenden Programm­phase” sowie die für “Gerätetür gesperrt”
bleiben eingeschaltet.

Mögliche Ursachen / Lösungen:

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt herge­stellt wird.

• Der Strom ist ausgefallen.

• Die Gerätetür wurde nicht vorschriftsmäßig geschlossen.

• Die ON/OFF-Taste wurde nicht gedrückt.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Wasserhahn ist nicht aufgedreht.

• Es wurde ein verzögerter Start gewählt (siehe „Personalisierungen“).

• Der Zufuhrschlauch ist nicht am Wasserhahn angeschlossen.

• Der Schlauch ist geknickt.

• Der Wasserhahn ist nicht aufgedreht.

• Es ist kein Wasser da.

• Der Druck ist unzureichend.

• Die Taste START/PAUSE wurde nicht gedrückt.

• Der Ablaufschlauch befindet sich nicht auf der vorgeschriebenen Höhe, d.h. 65 – 100 cm
vom Boden (siehe „Installation“).

• Das Schlauchende liegt unter Wasser (siehe „Installation”).

• Der Abfluss der Hausinstallation wurde nicht mit einer Entlüftungsöffnung versehen.

Konnte die Störung durch diese Kontrollen nicht behoben werden, dann drehen Sie den

Wasserhahn zu, schalten das Gerät aus und fordern den Kundendienst an. Falls Sie in
einer der obersten Etagen eines Gebäudes wohnen, kann es vorkommen, dass sich
im Syphon ein Vakuum bildet, und der Waschvollautomat ständig Wasser ansaugt und
wieder abpumpt. Zur Lösung dieser Probleme bietet der Handel spezielle Syphonventile.

• Das Programm siehe kein Abpumpen vor: Bei einigen Programmen muss es von
Hand eingestellt werden (siehe „Starten eines Waschprogramms“).

• Der Ablaufschlauch ist geknickt (siehe „Installation“).

• Die Ablaufleitung ist verstopft.

• Die Trommel wurde bei der Installation nicht korrekt befreit (siehe „Installation“).

• Der Waschvollautomat steht nicht eben (siehe „Installation“).

• Der Waschvollautomat steht zu eng zwischen der Wand und einem Möbel (siehe
„Installation“).

• Der Zulaufschlauch wurde nicht ordnungsgemäß aufgeschraubt (siehe „Installation“).

• Die Waschmittelschublade ist verstopft (zur Reinigung siehe „Wartung und Pflege“).

• Der Ablaufschlauch ist nicht korrekt befestigt (siehe „Installation“).

• Schalten Sie das Gerät aus und ziehen Sie den Netzstecker; warten Sie daraufhin
ca. 1 Minute und schalten Sie es wieder ein.

Bleibt die Störung bestehen, kontaktieren Sie bitte den Kundendienst.

DE

Es bildet sich zu viel Schaum.

Der Waschtrockner trocknet nicht.

• Das Waschmittel ist für Waschmaschinen nicht geeignet (es muss mit der Aufschrift „Für
Waschmaschinen“, „Für Handwäsche und Waschmaschinen“ usw. versehen sein.

• Es wurde zu hoch dosiert.

• Der Stecker steckt nicht in der Steckdose, oder nicht so, dass der Kontakt hergestellt wird.

• Der Strom ist ausgefallen.

• Das Füllfenster ist nicht richtig geschlossen.

• Es wurde ein verzögerter Start gewählt.

• Der Wählschalter TROCKNEN befindet sich auf Position 0.

35

Kundendienst

DE

Bevor Sie sich an den Kundendienst wenden:

• Sollten einige Kontrollen vorab selbst durchgeführt werden (siehe „Störungen und Abhilfe“);

• Starten Sie daraufhin das Programm erneut, um sicherzustellen, dass die Störung auch wirklich behoben wurde;

• Ist dies nicht der Fall, dann kontaktieren Sie den autorisierten Kundendienst unter der auf dem Garantieschein befindlichen
Telefonnummer.

! Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker.

Geben Sie bitte Folgendes an:

• die Art der Störung;

• das Maschinenmodell (Mod.);

• die Seriennummer (S/N).

Diese Daten entnehmen Sie bitte dem auf der Rückseite des Waschtrockner und auf der Vorderseite (Gerätetür öffnen) befin­dlichen Typenschild.

36

Bruksanvisning

TVÄTT- OCH TORKMASKINEN

SE

Svenka

IWDC 6125

! Denna symbol påminner dig om att läsa

denna bruksanvisning.

Innehållsförteckning

Installation, 38-39

Uppackning och nivellering
Anslutningar av vatten och el
Första tvättcykeln
Tekniska data

Underhåll och skötsel, 40

Avstängning av vatten och el
Rengöring av tvätt- och torkmaskinen
Rengöring av tvättmedelslådan
Skötsel av luckan och trumman
Rengöring av pumpen
Kontrollera vatteninloppsslangen

Råd och föreskrifter, 41

Säkerhet i allmänhet
Kassering

SE

Beskrivning av tvätt- och torkmaskinen
och starta ett program, 42-43

Kontrollpanel
Kontrollampor
Starta ett program

Program, 44

Programtabell

Specialanpassningar, 45

Inställning av temperaturen
Ställa in torkning
Funktioner

Tvättmedel och tvättgods, 46

Tvättmedelsfack
Förbered tvättgodset
Särskilda plagg
Balanseringssystem för lasten

Fel och åtgärder, 47

Service, 48

37

Installation

SE

! Det är viktigt att förvara denna bruksanvi­sning så att den alltid finns till hands. Vid för­säljning, överlåtelse eller flytt ska du försäkra
dig om att bruksanvisningen förblir tillsam­mans med Tvätt- och torkmaskinen så att den
nye ägaren kan ta del av dess information och
varningar.

! Läs noggrant anvisningarna: Det finns viktig
information angående installation, användning
och säkerhet.

Uppackning och nivellering

Uppackning

1. Ta ur Tvätt- och torkmaskinen ur förpack-

ningen.

2. Kontrollera att Tvätt- och torkmaskinen

inte skadats under transporten. Om det skul­le finnas skador ska du inte ansluta den utan
kontakta återförsäljaren.

3. Ta bort de 4 skru­varna, som skyddat
maskinen under tran­sporten, samt gum­midelen med dess
avståndsbricka, som
sitter på bakstycket
(se figur).

En ordentligt utförd nivellering ger maskinen
stabilitet och hindrar uppkomsten av vibra­tioner, buller samt att maskinen flyttar sig
under användningen. Om golvet har heltäck­ningsmatta eller en annan matta ska fötter­na justeras på så sätt att det finns tillräckligt
utrymme under Tvätt- och torkmaskinen för
ventilationen.

Anslutningar av vatten och el

Anslutning av vatteninloppsslangen

1. Anslut inloppslan­gens ände och skruva
fast den på en kal­lvattenkran som har
en öppning med 3/4
gasgänga (se figur).
Innan du ansluter
slangen ska du låta
vattnet rinna tills det
är helt klart.

2. Anslut inlopps­slangen till Tvätt- och
torkmaskinen genom
att skruva fast den till
det avsedda vatte­nuttaget i den bakre
delen uppe till höger
(se figur).

4. Stäng igen hålen med de medföljande

plastpluggarna.

5. Spar alla delar: Om Tvätt- och torkmaskinen

måste flyttas ska de monteras tillbaka.

! Emballagematerialet ska inte användas som
leksaker för barn.

Nivellering

1. Installera Tvätt- och torkmaskinen på ett

hårt och jämnt underlag utan att stödja den
mot väggar, möbler eller annat.

2. Om golvet inte
skulle vara fullständigt
plant kan ojämnheten
kompenseras genom
att de främre fötterna
dras åt eller lossas (se
figur). Lutningsvinkeln,
mätt på arbetsplanet,
får inte överstiga 2°.

3. Se till att slangen inte har några veck eller är
hopklämd.

! Kranens vattentryck måste befinna sig inom
de värden som finns i tabellen över Tekniska
Data (se sidan intill).

! Om längden på inloppsslangen inte är tillräc­klig ska du vända dig till fackhandeln eller en
auktoriserad tekniker.

! Använd aldrig begagnade slangar.

! Använd slangarna som följer med maskinen.

38

65 - 100 cm

Anslutning av avloppsslang

Anslut avloppsslangen,
utan att böja den, till
en avloppsledning eller
ett väggavlopp som
är placerat på en höjd
mellan 65 och 100 cm
från golvet,

! Kabeln ska inte böjas eller klämmas.

! Driftsladden får endast bytas ut av behöriga

tekniker.

OBS! Företaget avsäger sig allt ansvar om dessa
föreskrifter inte respekteras.

Första tvättcykeln

Efter installationen, innan du börjar använda maski­nen, ska du köra en tvättcykel med tvättmedel men
utan tvättgods, genom att ställa in programmet 2.

SE

eller lägg den i ett
handfat eller ett bad­kar och bind fast den
bifogade skenan på
kranen (se figur). Den
fria slangänden får inte
vara nedsänkt i vatten.

! Vi avråder från att använda förlängningsslangar;
om det ändå skulle vara nödvändigt måste förlän­gningsslangen ha samma diameter som original­slangen och den får inte vara längre än 150 cm.

Elektrisk anslutning

Innan du sätter i kontakten i uttaget ska du för­säkra dig om att:

• Vägguttaget är jordanslutet och i enlighet med
gällande standard.

• Uttaget klarar maskinens maxeffekt som anges
i tabellen över Tekniska Data (se intill).

• Spänningstillförseln befinner sig inom de värden
som anges i tabellen över Tekniska Data (se intill).

• Uttaget passar ihop med Tvätt- och torkmaski­nens stickkontakt. Om det inte förhåller sig på
detta vis ska du byta ut uttaget eller kontakten.

! Tvätt- och torkmaskinen får inte installeras
utomhus, inte ens om installationsplatsen skyd­das av ett tak, eftersom det är mycket farligt att
utsätta den för regn och oväder.

! När Tvätt- och torkmaskinen har installerats
ska strömuttaget vara lättåtkomligt.

! Använd inte skarvsladdar eller grenuttag.

Tekniska data

Modell

Mått

Kapacitet

Elanslutnin­gar

Vattenan­slutningar

Centrifuge­ringshasti­ghet

Tvättprov
har utförts
i enlighet
med stan­dard
EN 50229

IWDC 6125
bredd 59,5 cm

höjd 85 cm
djup 53,5 cm

från 1 till 6 kg för tvätt;
från 1 till 5 kg för torkning

se märkskylten med tekni­ska egenskaper som sitter
på maskinen

Max. tryck 1 MPa (10 bar)min.
tryck 0,05 MPa (0,5 bar)
trummans kapacitet 52 liter

upp till 1200 varv/min

Tvätt: program 2; tempera­tur 60°C;
utförd med 6 kg last.
Torkning: den första tor­kningen utförs med en last
på 1 kg och tiden 60 min
ska ställas in;
den andra torkningen utförs
med en last på 5 kg och
TORKvredet ställt på läge.

Denna utrustning är i enli­ghet med följande EU-di­rektiv:

- 89/336/EU från 03/05/89
(elektromagnetisk kompati­bilitet)
och följande ändringar

- 2012/19/EU

- 2006/95/CE (lågspänning)

39

Underhåll och skötsel

SE

Avstängning av vatten och el

• Stäng av vattenkranen efter varje tvätt. På så
sätt begränsas slitaget av tvätt- och torkma­skinens vattensystem och risken för läckage
undviks.

• Ta ur kontakten ur uttaget när du gör rent
tvätt- och torkmaskinen och under underhål­lsingreppen.

Rengöring av tvätt- och torkma­skinen

De yttre delarna och gummidelarna kan göras
rent med en trasa indränkt med ljummen
tvållösning. Använd inte lösningsmedel eller
slipmedel.

Rengöring av tvättmedelslådan

Dra ut facket genom
att lyfta upp det och
dra det utåt (se figur).
Tvätta det under rin­nande vatten. Denna
rengöring ska utföras
ofta.

Rengöring av pumpen

Tvätt- och torkmaskinen är försedd med
en självrengörande pump som inte behöver
något underhåll. Det kan dock hända att små
föremål (mynt, knappar) faller ned i förkamma­ren, som skyddar pumpen, och som är place­rad i dess nedre del.

! Försäkra dig om att tvättcykeln är avslutad
och ta ur kontakten.

För att komma åt förkammaren:

1. Ta bort skyddspa­nelen på tvätt- och
torkmaskinens fram­sida med hjälp av en
skruvmejsel (se figur).

2. Lossa locket ge­nom att vrida det mo­turs (se figur): Det är
normalt att lite vatten
rinner ut.

Skötsel av luckan och trumman

• Lämna alltid luckan på glänt för att hindra att
dålig lukt bildas.

40

3. Gör rent insidan noggrant.

4. Skruva tillbaka locket.

5. Montera tillbaka panelen, och försäkra dig
om att krokarna förts in i de avsedda hålen,
innan du skjuter den mot maskinen.

Kontrollera vatteninloppsslangen

Kontrollera inloppsslangen minst en gång om
året. Om den har sprickor eller skåror ska den
bytas ut: Under tvättcyklerna kan plötsliga
brott uppstå på grund av det starka trycket.

! Använd aldrig begagnade slangar.

Säkerhetsföreskrifter
och råd

! Tvättmaskinen har utarbetats och tillverkats i överens-

stämmelse med internationell säkerhetsstandard. Dessa
säkerhetsföreskrifter bifogas av säkerhetsskäl och ska
läsas noggrant.

Säkerhet i allmänhet

• Denna utrustning har tillverkats för att endast användas i
hemmet.

• Denna utrustning kan användas av barn från 8
år och uppåt samt av personer med nedsatta
fysiska, sensorisk eller mentala förmågor eller
med bristande erfarenhet och kunskap om de
övervakas av eller har instruerats på ett läm­pligt sätt angående en säker användning av
utrustningen och förstår riskerna i samband
med användningen. Barn får inte leka med
utrustningen. Rengörings- och underhållsmo­menten får inte utföras av barn utan en vuxens
tillsyn.

- Torka inte plagg som inte har tvättats.

- Plagg som är nedsmutsade med matolja,
aceton, alkohol, bensin, fotogen, blekmedel,
terpentin, vax och ämnen måste tvättas i var­mt vatten med en större mängd tvättmedel
innan den torkas i torktumlaren.

- Artiklar med skumgummi (latexskum),
badmössor, vattentäta textiler, artiklar med
en gummisida och plagg eller kuddar som
har delar av latexskum ska inte torkas i
torktumlaren.

- Sköljmedel eller liknande produkter ska
användas i enlighet med tillverkarens anvi­sningar.

- Slutet av en torktumlarcykel sker utan värme
(kylcykel) för att garantera att artiklarna inte
skadas.
OBSERVERA! Stäng aldrig av torktumlaren
innan torkprogrammet har avslutats. Om
torktumlaren stängs av innan programmet
har avslutats ska alla plagg tas ut snabbt och
hängas upp så att kyls ned snabbt.

• Rör inte i tvättmaskinen om du är barfota eller med
fuktiga händer eller fötter.

• Ta inte ut stickkontakten ur vägguttaget genom att dra i
elkabeln. Ta istället tag i stickkontakten.

• Öppna inte tvättmedelsfacket när maskinen är igång.

• Rör inte avloppsvattnet eftersom det bli vara mycket
varmt.

• Öppna aldrig luckan med våld: Säkerhetsmekanismen
som skyddar mot att den öppnas ofrivilligt kan skadas.

• I händelse av fel ska du aldrig utföra ingrepp på inre
mekanismer för att utföra reparationer.

• Kontrollera alltid att inga barn närmar sig maskinen då
den är igång.

• Under tvättcykeln blir luckan varm.

• Om tvättmaskinen måste flyttas ska detta ske med
försiktighet och av minst två eller tre personer. Detta
ska inte göras av en enda person eftersom maskinen är
mycket tung.

• Innan du lägger in tvätten ska du kontrollera att trum­man är tom.

• Luckan blir het under torkningen.

• Torka inte tvättgods som tvättats med lät­tand tändliga lösningsmedel (t.ex trikloreten).

• Torka inte skumgummi eller liknande elastiska
material.

• Försäkra dig om att vattenkranen är öppen under

torkningsfaserna.

• Töm fickorna på föremål, såsom tändare,

tändstickor o.s.v.

• Barn under 3 år bör hållas borta från

torktumlaren, såvida de inte övervakas ständigt.

Kassering

• Kassering av emballagematerial:

Respektera gällande lokala föreskrifter, på så sätt kan

emballaget återanvändas.

• EU-direktivet 2012/19/EU angående avfall från elektri­ska och elektroniska produkter, förutser att hushållspro­dukter inte kasseras tillsammans med de vanliga hu­shållssoporna. De kasserade apparaterna måste samlas
upp separat för att optimera återvinningen av materialet
som ingår i apparaten och förhindra potentiella skador
på hälsan och miljön. Den överkryssade papperskorgen
som sitter på alla produkter påminner om att produkten
ska sopsorteras. För ytterligare information angående
korrekt kassering av hushållsmaskiner kan du vända dig
till din lokala sopstation eller återförsäljare.

SE

41

Beskrivning av tvätt- och tork­maskinen och starta ett program

SE

Kontrollpanel

Tvättmedelsfack

Knapp

ON/OFF

PROGRAMVRED

Kontrollampor FÖR PROGRAMMETS

FÖRLOPP/STARTFÖRDRÖJNING

Knappar med
kontrollampor för

FUNKTION

TEMPERATURVRED

TORKNINGSVRED

Knapp med
kontrollampa

START/
PAUSE

Kontrollampa LÅST

LUCKA

Tvättmedelsfack för att fylla på tvättmedel och tillsatser
(se “Tvättmedel och tvättgods”).

Knapp ON/OFF: För att sätta på och stänga av tvätt- och
torkmaskinen.

PROGRAMVRED: För att ställa in programmen. Under
programmet förblir vredet stilla.

Knappar med kontrollampor för FUNKTION: För att välja de
funktioner som finns tillgängliga. Kontrollampan för den valda
funktionen förblir tänd.

TORKNINGSVRED: för att ställa in önskad torkningstid (se
“Specialanpassningar”).

TEMPERATURVRED: För att ställa in temperaturen eller
tvätt i kallt vatten (se “Specialanpassningar”).

Kontrollampaor FÖR PROGRAMMETS FÖRLOPP/
STARTFÖRDRÖJNING: För att följa framskridandet av
tvättprogrammet .
Tänd kontrollampa indikerar pågående fas.
Om “Startfördröjning” funktionen har ställts in visar de hur
lång tid som återstår innan programmet startas (se sidan intill).

Kontrollampa för LÅST LUCKA: För att veta om luckan kan
öppnas (se sidan intill).

Knapp med kontrollampa START/PAUSE: För att starta eller
avbryta programmen tillfälligt.
OBS! Tryck på denna knapp för att avbryta pågående tvätt­ning. Respektive kontrollampa blinkar orange och kontrollam­pan för pågående fas lyser med fast sken. Om kontrollampan
LÅST LUCKAN är släckt kan luckan öppnas (ca 3 minuter).
Tryck åter på denna knapp för att återstarta tvättningen från
den punkt där den har avbrutits.

Standby-läge

Denna tvättmaskin överensstämmer med ny lagstiftning om
energibesparing och är försedd med ett självavstängnings­system (standby) som aktiveras några minuter efter att ma­skinen inte längre används. Tryck kort på ON/OFF-knappen
och vänta tills maskinen startar på nytt.

Förbrukning i off-mode: 0,5 W
Förbrukning i Left-on: 8 W

42

Kontrollampor

Kontrollamporna förser dig med viktig information.
De upplyser dig om:

Kontrollampor för pågående fas

När önskat tvättprogram har valts och startats, tänds kon­trollamporna successivt för att upplysa om hur program­met framskrider.

SE

Startfördröjning

Om funktionen “Startfördröjning” (se “Specialanpassnin­gar”) har aktiverats efter att programmet har startats, börjar

kontrollampan för vald fördröjning att blinka:

Efter en stund kommer kontrollampan att börja blinka för
att visa hur lång tid som återstår:

När den tid som ställts in för fördröjd start har förflutit star­tar inställt program.

Tvätt

Sköljning

Centrifugering

Tömning
Avslutad tvätt

Obs! slutet av torkprogrammet ska TORKNINGSVRED
vridas till läge “0”.

Funktionsknappar och respektive kontrollampor

När en funktion väljs tänds respektive kontrollampa.
Om den funktion som valts inte är förenlig med det in­ställda programmet, kommer respektive kontrollampa att
blinka och funktionen aktiveras inte.
Om vald funktion inte är kompatibelt med ett tidigare
valt tillval, blinkar kontrollampan för det första tillvalet
som har valts och endast det andra tillvalet aktiveras.
Kontrollampan för det aktiverade tillvalet tänds.

Kontrollampa för låst lucka

Tänd kontrollampa meddelar att luckan är låst för att
förhindra att den öppnas. För att öppna luckan är det nöd­vändigt att vänta (ca 3 minuter) tills kontrollampan släcks.
För att öppna luckan under pågående tvättprogram, tryck
på knappen START/PAUSE. Om kontrollampan LUCKLÅS
är släckt går det att öppna luckan.

Starta ett program

1. Sätt på tvätt- och torkmaskinen genom att trycka på knappen ON/OFF. Under några sekunder tänds alla kontrollampor för
att därefter slockna och kontrollampan START/PAUSE blinkar.

2. Lasta tvätten och stäng luckan.

3. Ställ in önskat program med PROGRAMVREDET.

4. Ställ in tvättemperaturen (se “Specialanpassningar”).

5. Ställ in torkning om så behövs (se “Specialanpassningar”).

6. Fyll på tvättmedel och tillsatser (se “Tvättmedel och tvättgods”).

7. Välj önskade funktioner.

8. Starta programmet med knappen START/PAUSE och respektive kontrollampa fortsätter att lysa med grönt fast sken.

Sätt maskinen i pausläge, tryck på knappen START/PAUSE för att radera inställt program och välj ett nytt program.

9. I slutet av programmet tänds kontrollampan . Om kontrollampan LÅST LUCKA är släckt kan luckan öppnas (ca 3
minuter). Ta ur tvätten och lämna luckan på glänt så att trumman torkar.
Stäng av tvätt- och torkmaskinen genom att trycka på knappen ON/OFF.

43

Program

SE

Programtabell

Max.

Max.

Beskrivning av programmet

Program

Daily

1

Bomull Förtvätt 90°: mycket smutsig vittvätt. 90° 1200

2

Bomull: mycket smutsig vittvätt. 90° 1200

2

Bomull (1): mycket smutsig tålig vit- och kulörtvätt. 60° 1200

2

Bomull (2): mycket smutsig ömtålig vit- och kulörtvätt. 40° 1200

3

Bomull: mycket smutsig tålig vit- och kulörtvätt. 60° 1200

4

Färgad Bomull (3): lätt smutsig vittvätt och ömtåliga färger. 40° 1200

5

Syntet: mycket smutsig tålig kulörtvätt. 60° 800

Special

6

Ylle: för ylle, kashmir o.s.v. 40° 800 - -

7

Silke/Gardiner: för plagg av silke, viskos och underkläder. 30° 0 - -

8 Jeans

9 Sport Light

10 Sport Shoes

Torkningsprogram

11 Torkning bomull

12 Torkning syntet

13 Express Wash & Dry

Extra Tillval

Sköljning - 1200
Skoncentrifugering - 1200
Tömning - 0 - - - - 6 3’

Programmets tidslängd som anges på displayen eller i bruksanvisningen är en uppskattad tid baserad på standardförhållanden. Effektiv tid kan variera beroende på ett stort antal faktorer såsom inlopp­svattnets temperatur och tryck, omgivningstemperatur, mängd tvättmedel, mängd och typ av last, lastens jämvikt samt tillval som har valts.

hasti-

temp.

(°C)

(varv/

40° 800
30° 600 - -

30° 600 - -

- -

- -

30° 1200

ghet

min)

Tor-

kning

   

























För alla Test Institutes:

1) Tvättprov har utförts i enlighet med standard EN 50229: Ställ in programmet 2 med en temperatur på 60 °C.

2) Långt bomullsprogram: Ställ in programmet 2 med en temperatur på 40 °C.

3) Kort bomullsprogram: Ställ in programmet 4 med en temperatur på 40 °C.

Tvättmedel

Förtvätt Tvätt

-

-

-

-

-

-

-

- - - 5 -

- - - 3 -

-

- -

- - - 6 10’

Skölj-

medel

 

 

 

 

 

 

 

 

 

 

 

 



Max.

last
(kg)

6 170’
6 160’
6 185’
6 175’
6 140’
6 90’
3 115’

1,5 70’

1 55’
3 75’
3 60’

Max. 2

par.

0,5 35’

6 36’

Program-

mets längd

60’

Speciella program

Sport Light (

program

9) är särskilt avsett för att tvätta lätt smutsiga sportkläder (overaller, strumpor o.s.v.). För att uppnå
bästa resultat rekommenderas att inte överstiga max. last som anges i “Programtabell”. Det rekommenderas att använda
flytande tvättmedel och en dos som är lämplig för halv last.
Sport Shoes (

program

10) är särskilt avsett för att tvätta sportskor. För att uppnå bästa resultat rekommenderas att inte
tvätta mer än 2 par (vävnad).
Express Wash & Dry (program 13) har utarbetats för att tvätta och torka lätt smutsade plagg på kort tid. Med detta
program går det att tvätta och torka upp till 0,5 kg tvätt på endast 35 minuter.

44

Specialanpassningar

Inställning av temperatur

Tvättemperaturen ställs in när du vrider på TEMPERATURVREDET (se Programtabell).
Temperaturen kan sänkas ned till tvätt i kallvatten .
Maskinen förhindrar automatiskt att en högre temperatur än den som är den maximalt avsedd för varje program ställs in.

Ställa in torkning

Vrid på vredet TORKNING för att ställa in önskad torktyp.
Två möjligheter förekommer:

A - I förhållande till tiden: Från 40 till 180 minuter.
B - I förhållande fuktighetsnivån för de torkade plaggen:

Stryktorrt : något fuktiga plagg, enkla att stryka.
Hängtorrt : torra plagg som kan läggas undan.
Skåpstorrt : mycket torra plagg, rekommenderat för

frotté och badrockar.
Om den mängd som ska tvättas och torkas skulle över­stiga den avsedda maxlasten (se Torktidstabell), ska du
först tvätta och, när programmet är klart, dela upp lasten
och lägga tillbaka en del av den i trumman.
Följ nu instruktionerna för “Endast torkning”.
Upprepa tillvägagångssättet för den återstående lasten.

Endast torkning

Vrid PROGRAMVRED till ett av torkningslägena (11-12) beroende på typ av material, välj därefter önskad tidslängd för torkcy­keln med TORKNINGSVRED.

Typ av
mate­rial

Bomull

Syntet

Torktidstabell (ungefärliga värden)

Typ av last

Vittvätt av olika
slag, Frot­tèhanddukar

Lakan, skjortor,
Pyjamasar, sockor,
etc.

Max­last (kg)

Skåpstorrt

5 250 210 190

3 180 130 115

Häng-

torrt

Stry-

ktorrt

SE

Funktioner

Tvätt- och torkmaskinens olika avsedda tvättfunktioner ser till att du alltid får en ren och vit tvätt.
För att aktivera funktionerna:

1. Tryck på knappen för önskad funktion.

2. Kontrollampan tänds för att meddela att funktionen är aktiv.
Notering:

- Om den funktion som valts inte är förenlig med det inställda programmet, kommer respektive kontrollampa att blinka och
funktionen aktiveras inte.

- Om vald funktion inte är kompatibelt med ett tidigare valt tillval, blinkar kontrollampan för det första tillvalet som har valts
och endast det andra tillvalet aktiveras. Kontrollampan för det aktiverade tillvalet tänds.

Genom att välja denna funktion optimeras den mekaniska rörelsen, temperaturen och vattnet för en mindre last bomull och
syntet som är mycket smutsig (se “Programtabell”). Med funktionen “ ” kan du tvätta på kortare tid och därmed spara
vatten och energi. Det rekommenderas att använda en dos flytande diskmedel som är lämplig för mängden tvätt.

1200-600

Tryck på denna knapp för att minska centrifugeringshastigheten.

Extra sköljning

Med denna funktion ökas sköljeffekten och tvättmedlet tas bort på bästa möjliga sätt. Detta program rekommenderas för
personer som har särskilt känslig hud.

Startfördröjning

Fördröjer starten av maskinen upp till 9 timmar.
Tryck på knappen flera gånger tills kontrollampan för önskad senare start tänds. Vid femte tryckningen på knappen frånkopplas
funktionen.
OBS! När du väl tryckt på knappen START/PAUSE kan värdet för fördröjningen endast minskas tills inställt program startar.

45

Tvättmedel och tvättgods

1

2

3

SE

Tvättmedelsfack

Ett gott tvättresultat beror även på att tvättmedlet doseras
korrekt: En överdriven dosering innebär inte att tvätten blir
renare utan orsakar istället att tvätt- och torkmaskinen får
beläggningar och att miljön förorenas.

! Använd tvättmedel i pulverform för vita bomullsplagg, för

förtvätt och vid tvättprogram över 60 °C.

! Följ anvisningarna som anges på tvättmedelsförpackningen.
! Använd inte tvättmedel avsett för handtvätt eftersom

dessa bildar för mycket lödder.

Dra ut tvättmedelsfacket
och fyll på tvättmedel och
tillsatser enligt följande.

Fack 1: Tvättmedel för förtvätt (pulver)
Fack 2: Tvättmedel (i pulver eller flytande form)

Flytande tvättmedel får endast fyllas på innan start.

Fack 3: Tillsatser (sköljmedel, o.s.v.)

Sköljmedlet får inte rinna över gallret.

Jeans: vänd plaggen ut och in innan de tvättas och
använd ett flytande tvättmedel. Använd programmet 8.

Balanseringssystem för lasten

För att undvika överdrivna vibrationer fördelar maskinen
lasten på ett jämnt sätt före varje centrifugering. Det sker
genom att ett antal rotationer utförs i följd med en has­tighet som är något högre än tvätthastigheten. Om lasten
trots upprepade försök inte fördelas perfekt, kör maskinen
en centrifugering med lägre hastighet än vad som var
avsett. Vid mycket stor obalans utför tvätt- och torkmaski­nen fördelningen av tvätten i stället för centrifugeringen.
För främja en god fördelning av lasten och balansera den
korrekt, rekommenderas att blanda stora och små plagg.

Förbered tvätten

• Dela upp tvätten beroende på:

- Typ av material/symbolen på etiketten.

- Färgerna: Separera färgade plagg från vita.

• Töm fickorna och kontrollera knapparna.

• Överskrid inte de angivna värdena, som avser vikten för
torr tvätt: se “Programtabell”.

Hur mycket väger tvätten?

1 lakan 400-500 g
1 örngott 150-200 g
1 bordsduk 400-500 g
1 morgonrock 900-1200 g
1 handduk 150-250 g

Särskilda plagg

Ylle: med programmet 6 går det att tvätta alla typer av

ylleplagg i tvätt- och torkmaskinen, även de som är märkta
med endast handtvätt . För att uppnå bästa resultat
ska ett specifikt tvättmedel användas och lägg inte in mer
än 1,5 kg tvätt.
Silke: Använd därtill avsett program 7 för att tvätta alla
typer av silkesplagg. Det rekommenderas att använda ett
särskilt tvättmedel för ömtåliga plagg.
Gardiner: vik ihop dem och lägg dem i ett örngott eller en
nätpåse. Använd programmet 7.

46

Fel och åtgärder

Den kan hända att maskinen inte fungerar. Innan du ringer till Kundservice (se Service) ska du kontrollera att det inte rör sig
om ett problem som kan åtgärdas på ett enkelt sätt med hjälp av följande lista.

Fel:

Tvätt- och torkmaskinen går inte
att sätta på.

Tvättcykeln startar inte.

Tvätt- och torkmaskinen tar inte in
vatten (kontrollampan för den för­sta tvättfasen blinkar snabbt).

Tvätt- och torkmaskinen tar in och
tömmer ut vatten oavbrutet.

Möjliga orsaker/Åtgärd:

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

• Det saknas ström i bostaden.

• Luckan är inte ordentligt stängd.

• Knappen ON/OFF har inte tryckts in.

• Knappen START/PAUSE har inte tryckts in.

• Vattenkranen är inte öppen.

• En senare starttid har ställts in (se “Specialanpassningar”).

• Vatteninloppsslangen är inte ansluten till kranen.

• Slangen är böjd.

• Vattenkranen är inte öppen.

• Det saknas vatten i bostaden.

• Vattentrycket är inte tillräckligt.

• Knappen START/PAUSE har inte tryckts in.

• Avloppsslangen har inte installerats på en höjd mellan 65 och 100 cm från
marken (se “Installation”).

• Avloppsslangens ände är nedsänkt i vatten (se “Installation”).

• Väggutloppet har inget luftutsläpp.

Om problemet kvarstår efter dessa kontroller ska du stänga av vattenkranen och
tvätt- och torkmaskinen samt kontakta servicetjänsten. Om din bostad ligger
högst upp i ett hus kan häverteffekter uppstå som gör att tvätt- och torkmaski­nen tar in och tömmer vatten oavbrutet. För att lösa detta problem finns särskilda
hävertventiler att köpa som förhindrar denna effekt.

SE

Tvätt- och torkmaskinen tömmer
inte eller centrifugerar inte.

Tvätt- och torkmaskinen vibrerar
mycket under centrifugeringen.

Tvätt- och torkmaskinen läcker
vatten.

Lamporna för “Funktioner” och
lampan för “START/PAUSE” blinkar
och en av lamporna för pågående
fas och “låst lucka“ tänds med fast
sken.

De bildas för mycket lödder.

Tvätt- och torkmaskinen torkar
inte.

• Programmet saknar tömning: Med vissa program måste tömningen startas
manuellt (se “Start och program”).

• Avloppslangen är böjd (se ”Installation”).

• Avloppsledningen är tilltäppt.

• Trumman har inte lossats ordentligt vid installationen (se “Installation”).

• Tvätt- och torkmaskinen står inte plant (se “Installation”).

• Tvätt- och torkmaskinen är inträngd mellan möbler och väggar (se “Installa-
tion”).

• Vatteninloppsslangen är inte ordentligt åtskruvad (se “Installation”).

• Tvättmedelsfacket är igensatt (för rengöring se “Underhåll och skötsel”).

• Avloppslangen är inte ordentligt fastsatt (se “Installation”).

• Stäng av maskinen och dra ur stickkontakten ur vägguttaget. Vänta cirka 1
minut och sätt sedan på maskinen igen.

Om felet kvarstår, ring teknisk assistans.

• Tvättmedlet är inte avsett för maskintvätt (det måste vara märkt med texten
“för tvättmaskin”, “för hand och i maskin”, eller liknande).

• För stor mängd tvättmedel har doserats.

• Kontakten är inte ordentligt isatt eller inte isatt alls i uttaget.

• Det saknas ström i bostaden.

• Luckan är inte ordentligt stängd.

• En senare starttid har ställts in.

• TORKvredet är på 0 läge.

47

Service

SE

Innan du kallar på Servicetjänsten:

• Kontrollera om du kan åtgärda felet på egen hand (se “Fel och åtgärder”);

• Starta programmet igen för att kontrollera om problemet är löst;

• Om det inte förhåller sig så ska du kontakta den auktoriserade Servicetjänsten på det telefonnummer som finns på garan­tisedeln.

! Anlita aldrig obehöriga tekniker.

Uppge:

• Typ av fel;

• Maskinmodell (Mod.);

• Serienummer (S/N).

Denna information hittar du på typskylten som sitter på tvätt- och torkmaskinens bakstycke och på framsidan efter att luckan
har öppnats.

48

Käyttöohjeet

PESU-JA KUIVAUSKONE

FI

Suomi

IWDC 6125

! Tämä tunnus kehottaa sinua lukemaan
tämän käyttöoppaan.

Yhteenveto

Asennus, 50-51

Pakkauksen purkaminen ja vaaitus
Vesi- ja sähköliitännät
Ensimmäinen pesujakso
Tekniset tiedot

Huolto ja hoito, 52

Veden ja sähkövirran pois sulkeminen
Pyykinpesukoneen puhdistaminen
Pesuainelokerikon puhdistaminen
Luukun ja rummun hoito
Pumpun puhdistaminen
Veden syöttöletkun tarkistaminen

Varotoimet ja neuvot, 53

Yleinen turvallisuus
Hävittäminen

FI

Pyykinpesukoneen kuvaus ja ohjelman
käynnistys 54-55

Ohjauspaneeli
Merkkivalot
Ohjelman käynnistys

Ohjelmat, 56

Ohjelmataulukko

Omavalintaiset toiminnot, 57

Lämpötilan asettaminen
Kuivauksen asettaminen
Lisätoiminnot

Pesuaineet ja pyykit, 58

Pesuainelokerikko
Pyykin valmistelu
Erityiset vaatekappaleet
Lastin tasapainottamisjärjestelmä

Häiriöt ja korjaustoimet, 59

Huoltoapu, 60

49

Asennus

FI

! On tärkeää säilyttää huolella tämä ohje­kirjanen, jotta sitä voidaan tutkia tarvittaes­sa. Myytäessä, luovutettaessa tai muuton
yhteydessä varmista, että se pysyy yhdessä
pyykinpesukoneen kanssa, jotta myös uusi
omistaja voi tutustua toimintaan ja vastaaviin
varoituksiin.
! Lue ohjeet huolellisesti: niissä on tärkeitä
tietoja asennuksesta, käytöstä ja turvallisuude­sta.

Pakkauksen purkaminen ja vaaitus

Pakkauksen purkaminen

1. Poista pyykinpesukone pakkauksestaan.

2. Tarkista, että pyykinpesukone ei ole kärsinyt

vahinkoja kuljetuksen aikana. Jos siinä on ha­vaittavissa vaurioita, älä suorita liitäntöjä ja ota
yhteys jälleenmyyjään.

3. Poista 4 kuljetuk­sen suojaruuvia sekä
tiiviste vastaavan
välikappaleen kanssa,
jotka sijaitsevat takao­sassa (katso kuvaa).

Huolellinen vaaitus antaa vakautta koneelle
sekä estää tärinää, meluisuutta ja sen liikkumi­sta toiminnan aikana. Mikäli asennat koneen
kokolattiamaton tai muun maton päälle, säädä
tukijalat siten, että pesukoneen alle jää riittävä
tila tuulettumiselle.

Vesi- ja sähköliitännät

Veden syöttöletkun liittäminen

1. Liitä syöttöletku
ruuvaten se kyl­mävesihanaan, jonka
suuaukko on ¾ pu­tkikierteitetty (katso
kuvaa). Ennen liitäntää
anna veden juosta,
kunnes se kirkastuu.

2. Liitä syöttöletku
pyykinpesukoneese­en ruuvaten se kiinni
asiaankuuluvaan ko­neen takana oikeassa
yläosassa olevaan
vesiliittimeen (katso
kuvaa).

4. Sulje reiät toimitetuilla muovitapeilla.

5. Säilytä kaikki osat: mikäli pyykinpesukonetta

tulee kuljettaa, ne tulee asentaa takaisin.

! Pakkaukset eivät ole lasten leluja.

Vaaitus

1. Asenna pyykinpesukone tasaiselle ja kovalle

lattialle siten, että se ei kosketa seiniin, huone­kaluihin tai muihin esineisiin.

2. Jos lattia ei ole
täysin tasainen, sen
epätasaisuudet tulee
tasoittaa ruuvaten ki­inni tai auki etujalkoja
(katso kuvaa); kallistu­man kulma työskente­lytasolta mitattuna ei
saa olla yli 2°.

3. Ole varovainen, että letku ei taitu tai joudu
puristuksiin.

! Hanan vedenpaineen tulee olla niiden arvojen
mukainen, jotka esitetään Teknisten tietojen
taulukossa (katso viereistä sivua).

! Jos syöttöletkun pituus ei ole riittävä, käänny
erikoisliikkeen tai valtuutetun teknikon puoleen.

! Älä käytä koskaan käytettyjä letkuja.

! Käytä letkuja, jotka on toimitettu koneen

mukana.

50

Veden poistoletkun liittäminen

65 - 100 cm

Poistoletkua ei saa ko­skaan asentaa suoraan
lattiakaivoon, vaan se
on asennettava kuvan
mukaisesti siten, että
poistoletkun pää on
65-100 cm korkeudella
tasosta jolle kone on
asennettu. Varo taivut­tamasta poistoletkua
niin että se litistyy!

! Johtoa ei saa taittaa tai se ei saa joutua puri­stuksiin.

! Syöttöjohdon vaihto tulee antaa tehtäväksi
ainoastaan valtuutetuille teknikoille.
Varoitus! Valmistaja ei vastaa vahingoista, jotka
johtuvat yllä olevien ohjeiden laiminlyönnistä.

Ensimmäinen pesujakso

Asennuksen jälkeen ennen varsinaista käyt­töä tulee suorittaa yksi pesujakso pesuaineen
kanssa ilman pyykkiä asettaen ohjelma 2.

FI

tai aseta se pesualta­an tai kylpyammeen
laidalle kiinnittäen toi­mitettu ohjain hanaan
(katso kuvaa). Poisto­letkun vapaan pään
ei tule jäädä upoksiin
veteen.

! Ei suositella käyttämään jatkoletkuja; jos
jatkoletkun käyttö on välttämätöntä, sen tulee
olla halkaisijaltaan alkuperäisen kokoinen ja
korkeintaan 150 cm pitkä.

Sähköliitäntä

Ennen pistokkeen työntämistä pistorasiaan
varmista, että:

• pistorasia on maadoitettu ja että se on lain
vaatimusten mukainen;

• pistorasia kestää koneen tehon enimmäi­skuormituksen, joka on annettu Teknisten
tietojen taulukossa (katso viereen);

• syöttöjännite sisältyy arvoihin, jotka on an­nettu Teknisten tietojen taulukossa (katso
viereen);

• pistorasia ja pesukoneen pistoke ovat yhteen­sopivat. Päinvastaisessa tapauksessa vaihda
pistorasia tai pistoke.

! Pesukonetta ei saa asentaa ulos edes silloin,
kun asennustila on suojattu katoksella, koska
on hyvin vaarallista jättää pesukone alttiiksi
sateelle ja ukkosenilmalle.

! Pesukoneen asentamisen jälkeenkin pistora­sian tulee olla helposti saavutettavissa.

Tekniset tiedot

Malli

Mitat

Täyttömäärä

Sähköliitän­nät

Vesiliitännät

Linkousno­peus

Testiohjel­mat normin
EN 50229
mukaisesti

IWDC 6125
leveys cm 59,5

korkeus cm 85
syvyys cm 53,5

1 - 6 kg pesulle;
1 - 5 kg kuivaukselle

katso koneessa olevaa tek­nisten tietojen tietolaattaa

maks. Vedenpaine 1 MPa
(10 bar)
min. vedenpaine 0,05 MPa
(0,5 bar)
rummun tilavuus 52 litraa

1200 kierr./min saakka

Pesulle: ohjelma 2; läm­pötila 60°C; toteutettu 6
kg:n täyttömäärällä.
Kuivaus: ensimmäinen kui­vaus suoritetaan 1 kg täytöl­lä valiten ajaksi 60 min;
Toinen kuivaus suoritetaan
5 kg täytöllä valiten enim­mäiskuivaustaso .

Tämä kodinkone on seuraa­vien Euroopan yhteisön direkti­ivien vaatimusten mukainen:

- 89/336 pvm. 03/05/89
(Sähkömagneettinen yhteen­sopivuus) ja siihen myöhem­min tehdyt muutokset

- 2012/19/EU

- 2006/95/EY (Pienjännite)

! Älä käytä jatkojohtoja ja liitinkappaleita.

51

Huolto ja hoito

FI

Veden ja sähkövirran pois sulke­minen

• Sulje vesihana jokaisen pesun jälkeen. Täten
vähennetään pesukoneen vesilaitteiden kulu­mista ja estetään vuotovaara.

• Irrota sähköpistoke konetta puhdistaessasi ja
huoltotoimenpiteiden ajaksi.

Pyykinpesukoneen puhdistaminen

Ulkoiset ja kumiset osat voidaan puhdistaa
rievulla, joka huuhdellaan lämpimän veden ja
saippuan muodostamassa liuoksessa. Älä käytä
liuottimia tai hankaavia aineita.

Pesuainelokerikon puhdistaminen

Irrota lokerikko nostaen
sitä ja vetäen sitä ulo­späin (katso kuvaa).
Pese se juoksevan ve­den alla; tämä puh­distus tulee suorittaa
säännöllisesti.

Pumpun puhdistaminen

Pyykinpesukone on varustettu itsestään
puhdistuvalla pumpulla, joka ei tarvitse
huoltoa. Voi kuitenkin tapahtua, että pie­net esineet (rahat, napit) putoavat pum­ppua suojaavaan eteiseen, joka sijaitsee
tämän alapuolella.

! Varmista, että pesujakso on päättynyt
ja irrota pistoke.

Eteisen saavuttamiseksi:

1. poista pesuko­neen etupuolella
oleva suojapaneeli
ruuvimeisselin avul­la (katso kuvaa);

2. ruuvaa irti kan­si kiertäen sitä va­stapäivään (katso
kuvaa): on norma­alia, että tulee ulos
hieman vettä;

Luukun ja rummun hoito

• Jätä luukku aina hieman auki, jotta vältetään
pahan hajun muodostuminen.

3. puhdista huolellisesti sisäpuoli;

4. ruuvaa kansi takaisin paikalleen;

5. asenna suojapaneeli paikoilleen var­mistaen ennen sen työntämistä konetta
kohden, että olet työntänyt koukut asia­ankuuluviin reikiin.

Veden syöttöletkun tarkistaminen

Tarkista syöttöletku vähintään kerran vuo­dessa. Jos siinä on havaittavissa halke­amia tai säröjä, se tulee vaihtaa: pesujen
aikana kova paine voi aiheuttaa yllättävän
halkeamisen.

! Älä käytä koskaan käytettyjä letkuja.

52

Varotoimet ja neuvot

! Pesukone on suunniteltu ja valmistettu kansainvälisiä

turvallisuusvaatimuksia vastaavaksi. Nämä varoitukset
toimitetaan turvallisuussyistä ja ne tulee lukea huolellisesti.

Yleisturvallisuus

• Tämä laite on suunniteltu ainoastaan kotitalouskäyttöön.

• Tätä laitetta voivat käyttää yli 8-vuotiaat lapset

sekä henkilöt, joiden fyysinen, henkinen tai
aistien toimintakyky on alentunut, tai henkilöt,
joilla ei ole kokemusta ja tietoa laitteen käytös­tä, jos heitä valvotaan asianmukaisesti tai jos
heidät on opastettu laitteen turvalliseen käyt­töön ja he ymmärtävät siihen liittyvät vaarat.
Lapset eivät saa leikkiä laitteella. Lapset eivät
saa suorittaa huolto- ja puhdistustoimenpiteitä
ilman valvontaa.

- Älä kuivaa vaatteita, joita ei ole pesty.

- Vaatteet, joissa on jäämiä tulenaroista
tuotteista kuten ruokaöljy, asetoni, bensiini,
alkoholi, kerosiini, tahranpoistoaineet, tär­pätti, vaha tai sen poistoaineet, tulee pestä
lämpimällä vedellä runsaan pesuainemäärän
kanssa ennen niiden kuivaamista kuivauska­apissa.

- Älä kuivaa kuivauskaapissa tuotteita kuten
vaahtokumia (lateksivaahto), uimalakkeja,
vedenpitäviä tekstiilejä, toiselta puolelta
kumisia tuotteita tai lateksivaahtoa sisältäviä
pehmustettuja tuotteita.

- Huuhteluaineita tai vastaavia tuotteita tulee
käyttää valmistajan ohjeiden mukaisesti.

- Kuivauskaapin viimeinen jakso tapahtuu
ilman lämpöä (jäähdytysjakso), jotta taataan
tuotteiden vahingoittumattomuus.
VAROITUS: Älä koskaan pysäytä kuivauska­appia ennen kuivausohjelman päättymistä.
Kyseisessä tapauksessa poista heti kaikki
vaatteet ja ripusta ne niiden jäähdyttämiseksi
nopeasti.

• Älä koske koneeseen avojaloin tai silloin, kun kätesi tai

jalkasi ovat märät tai kosteat.

• Älä irrota pistoketta pistorasiasta johdosta vetämällä

vaan ota kiinni itse pistokkeesta.

• Älä avaa pesuainelokerikkoa, mikäli pesukone on käyn-

nissä.

• Älä kosketa poistettavaan veteen, koska se voi olla

hyvin kuumaa.

• Älä missään tapauksessa yritä avata luukkua väkisin:

vahingonomaisilta avaamisilta suojaava turvamekanismi
voi vahingoittua.

• Vian tapauksessa älä milloinkaan käsittele sisäisiä meka-

nismeja korjauksen suorittamiseksi.

• Tarkista aina, että lapset eivät pääse toimivan koneen

läheisyyteen.

• Pesun aikana luukku voi kuumentua.

• Pesukoneen mahdollinen siirto on suoritettava varovasti
kahden tai kolmen henkilön voimin. Älä yritä siirtää sitä
yksin, sillä kone on erittäin painava.

• Tarkista, että rumpu on tyhjä ennen kuin panet pyykit
pesukoneeseen.

• Kuivauksen aikana luukku kuumenee helposti.

• Älä kuivaa pestyjä pyykkejä palonaroilla liuo­ksilla (esim. trikloorietyleeni).

• Älä kuivaa vaahtokumia tai muita joustavia
muoveja.

• Varmista, että kuivausvaiheiden aikana vesihana on auki.

• Poista taskuista kaikki esineet kuten

tupakansytyttimet ja tulitikut.

• Alle 3-vuotiaat lapset on pidettävä kaukana

kuivausrummusta, jos heitä ei valvota
jatkuvasti.

Hävittäminen

• Pakkaustarvikkeiden hävittäminen:

noudata paikallisia määräyksiä, siten pakkausmateriaalit

voidaan käyttää uudelleen.

• Sähköisten ja elektronisten laitteiden muodostamia jät­teitä käsittelevä Euroopan direktiivi 2012/19/EU määrää,
että hävitettäviä kodinkoneita ei tule laittaa tavallisten
kaupunkijätteiden sekaan. Hävitettävät laitteet tulee
kerätä erikseen, jotta optimoidaan materiaalien kierrätys
ja estetään mahdolliset vahingot terveydelle ja ympäri­stölle. Ruudutettu roskakoritunnus on liitetty kaikkiin
tuotteisiin muistuttamaan velvollisuudesta lajitella jätteet.

Lisätietoja varten kodinkoneiden hävittämiseen liittyen

niiden haltijat voivat kääntyä asianmukaisen julkisen
palvelun tai jälleenmyyjien puoleen.

FI

53

Pyykinpesukoneen kuvaus ja
ohjelman käynnistys

FI

Ohjauspaneeli

Pesuainelokerikko

Näppäin ON/OFF

OHJELMAT

Nappula

Näppäimet merkkivaloilla

TOIMINNOILLE

Nappula

LÄMPÖTILALLE

Merkkivalot JAKSON

ETENEMISELLE/AJASTIN

Merkkivalo

LUUKKU

Nappula

KUIVAUS

LUKOSSA

Näppäin
merkkivalolla

START/
PAUSE

Pesuainelokerikko: pesuaineiden ja lisäaineiden lisäämi­seksi (katso “Pesuaineet ja pyykit”).

Näppäin ON/OFF: pyykinpesukoneen käynnistämiseksi ja
sammuttamiseksi.

Nappula OHJELMAT: ohjelmien asettamiseksi. Pesun
aikana nappula pysyy paikoillaan.

Näppäimet merkkivaloilla TOIMINNOILLE: saatavilla ole­vien toimintojen valitsemiseksi. Valittua toimintoa vastaava
merkkivalo jää palamaan.

Nappula KUIVAUS: halutun kuivauksen asettamiseksi
(katso “Omavalintaiset toiminnot”).

Nappula LÄMPÖTILALLE: pesulämpötilan tai kylmäpe­sun asettamiseksi (katso “Omavalintaiset toiminnot”).

Merkkivalot JAKSON ETENEMISELLE/AJASTIN: jotta
voidaan seurata pesuohjelman etenemistä.
Palava merkkivalo osoittaa käynnissä olevan vaiheen.
Jos on asetettu toiminto “Ajastin”, merkkivalot osoittavat
ajan, jonka kuluttua ohjelma käynnistyy (katso viereistä

sivua).

Näppäin merkkivalolla START/PAUSE: ohjelmien käynni-
stämiseksi tai niiden keskeyttämiseksi väliaikaisesti.
HUOM.: käynnissä olevan ohjelman keskeyttämiseksi,
paina tätä näppäintä, vastaava merkkivalo vilkkuu orans­sina, kun taas käynnissä olevan vaiheen merkkivalo palaa
kiinteänä. Jos merkkivalo LUUKKU LUKOSSA ei pala,
voidaan avata luukkuovi (odota noin 3 minuuttia).
Pesun käynnistämiseksi uudelleen pisteestä, johon se oli
keskeytetty, paina uudelleen tätä painiketta.

Valmiustila

Pesukone on varustettu uusien energiansäästöön liittyvien
määräysten mukaisella automaattisella sammutusjärjestel­mällä, joka siirtää koneen valmiustilaan muutamassa minu­utissa, mikäli konetta ei käytetä. Paina lyhyesti painiketta
ON/OFF ja odota, että kone kytkeytyy uudelleen päälle.

Kulutus off-tilassa: 0,5 W
Kulutus Left-on-tilassa: 8 W

Merkkivalo LUUKKU LUKOSSA: näyttää, onko luukku
avattavissa (katso viereistä sivua).

54

Merkkivalot

Merkkivalot antavat tärkeitä tietoja.
Ne ilmoittavat muun muassa:

Käynnissä oleva vaiheen merkkivalot:

Sen jälkeen kun on valittu ja käynnistetty haluttu pesuo­hjelma, merkkivalot syttyvät peräkkäisessä järjestyksessä
osoittaen etenemisvaiheen.

FI

Ajastin

Jos on kytketty päälle toiminto“Ajastin” (katso “Omavalintai­set toiminnot”), ohjelman käynnistämisen jälkeen voidaan

nähdä vilkkuva merkkivalo, joka vastaa valittua viivästystä:

Ajan kuluessa ilmoitetaan jäljellä oleva viivästysaika vastaa­van merkkivalon vilkkumisella.

Valitun viivästysajan kuluttua loppuun asetettu ohjelma
käynnistyy.

Pesu

Huuhtelu

Linkous

Tyhjennys

Pesun loppu

Huomaa: kuivausjakson päätteeksi tulee siirtää nappula
KUIVAUS asentoon “0”.

Toimintojen näppäimet ja vastaavat merkkivalot

Valittaessa jokin toiminto vastaava merkkivalo syttyy.
Jos valittu lisätoiminto ei sovi yhteen asetetun ohjelman
kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle.

Jos valittu lisätoiminto ei sovi yhteen toisen aiemmin
asetetun toiminnon kanssa, ensimmäistä valittua toimintoa
vastaava merkkivalo alkaa vilkkua ja päälle kytketään
ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn

lisätoiminnon merkkivalo syttyy.

Merkkivalo luukku lukossa

Palava merkkivalo osoittaa luukun olevan lukossa avaami­sen estämiseksi; jotta luukku voidaan avata, merkkivalon
tulee sammua; (odota noin 3 minuuttia). Luukun avaami­seksi jakson ollessa käynnissä paina painiketta START/
PAUSE; jos merkkivalo LUUKKU LUKOSSA on sammuk­sissa, luukku voidaan avata.

Ohjelman käynnistys

1. Käynnistä pyykinpesukone painaen näppäintä ON/OFF. Kaikki merkkivalot syttyvät muutaman sekunnin ajaksi, sitten ne
sammuvat ja merkkivalo START/PAUSE vilkkuu.

2. Laita pyykit pesukoneeseen ja sulje luukku.

3. Valitse nappulalla OHJELMAT haluttu pesuohjelma.

4. Aseta pesulämpötila (katso Omavalintaiset toiminnot).

5. Aseta kuivaus mikäli tarpeen (katso Omavalintaiset toiminnot).

6. Lisää pesuaine ja lisäaineet (katso “Pesuaineet ja pyykit”).

7. Valitse halutut lisätoiminnot.

8. Käynnistä ohjelma painaen näppäintä START/PAUSE ja vastaava vihreä merkkivalo syttyy palamaan kiinteänä.

Asetetun jakson peruuttamiseksi laita kone taukotilaan painaen näppäintä START/PAUSE ja valitse uusi jakso.

9. Ohjelman lopuksi syttyy merkkivalo . Kun merkkivalo LUUKKU LUKOSSA sammuu, voidaan luukku avata (odota noin
3 minuuttia). Ota pois pyykit ja jätä luukku hieman auki rummun kuivattamiseksi.
Sammuta pyykinpesukone painaen näppäintä ON/OFF.

55

Ohjelmat

FI

Ohjelmataulukko

Ohjelman kuvaus

Ohjelmat

Päivittäiset ohjelma

1

PUUVILLA ESIPESU 90°: Erittäin likainen valkopyykki.

2

PUUVILLA: Erittäin likainen valkopyykki.

2

PUUVILLA (1): Erittäin likainen kestävä kirjo- ja valkopyykki.

2

PUUVILLA (2): Erittäin likainen herkkä kirjo- ja valkopyykki.

3

PUUVILLA: Erittäin likainen kestävä kirjo- ja valkopyykki.

4

VÄRILLINEN PUUVILLA (3): Hieman likainen valkopyykki ja herkkä kirjopyykki.

5

SYNTEETTISET: Erittäin likainen kestävä kirjopyykki.
Erikois ohjelmat

6

VILLA: Villa-, cashmeretuotteet, jne.

7

SILKKI/VERHOT: Silkki- ja viskoosituotteet, alusvaatteet.

8 JEANS

9 Sport Light

10 Sport Shoes

Kuivausohjelmat
11 Kuivaus ""Puuvillalle""

12 Kuivaus ""Synteettisille""

13 Pikapesu ja kuivaus

Lisäohjelmat

HUUHTELU

LINKOUS

VEDEN POISTO

Näytöllä tai ohjekirjassa osoitettu jakson kestoaika on arvio, joka on laskettu perusolosuhteiden mukaisesti. Todellinen aika saattaa vaihdella riippuen useista eri tekijöistä kuten tulevan veden
lämpötila ja paine, ympäristön lämpötila, pesuaineen määrä, lastin määrä ja tyyppi, lastin tasapainoisuus, valitut lisätoiminnot.

Enimmäi-

slämpötila

(°C)

90° 1200
90° 1200
60° 1200
40° 1200
60° 1200
40° 1200
60° 800

40° 800 - ­30° 0 - ­40° 800
30° 600 - -

30° 600 - -

30° 1200

Enimmäis-

nopeus

kierrosta/

min.

- -

- -

- 1200

- 1200

- 0 - - - - 6 3’

Kui-

vaus

   

























Kaikille testauslaitoksille:

1) Testiohjelma normin EN 50229 mukaisesti aseta ohjelma 2 ja lämpötilaksi 60°C.

2) Pitkä puuvillaohjelma: aseta ohjelma 2 ja lämpötilaksi 40°C.

3) Lyhyt puuvillaohjelma: aseta ohjelma 4 ja lämpötilaksi 40°C.

Pesuaineet

Esi-

pesu

-

-

-

-

-

-

-

- - - 5 -

- - - 3 -

-

- -

- - - 6 10’

Pesu

 

 

 

 

 

 

 

 

 

 

 

 

Huuhte-

luaine



Enimmäi-

stäyttö

(kg)

6 170’
6 160’
6 185’
6 175’
6 140’
6 90’
3 115’

1,5 70’

1 55’
3 75’
3 60’

Enintään 2

paria

0,5 35’

6 36’

Jak son

kesto

60’

Erityisohjelmat

Sport Light (

ohjelma

9) on suunniteltu hieman likaisten urheiluvaatteiden pesua varten (verryttelyasut, sukat, jne.); parhaan

pesutuloksen saamiseksi suositellaan, että et ylitä enimmäistäyttömäärää, joka osoitetaan “Ohjelmataulukko”. Suositellaan
käyttämään nestemäistä pesuainetta, käytä puolitäytölle sopivaa annostelua.
Sport Shoes (

ohjelma

10) on suunniteltu urheilukenkien pesuun; parhaan tuloksen saamiseksi älä pese enemmän kuin 2

paria kerrallaan (kudos).
Pikapesu ja kuivaus (ohjelma 13) on suunniteltu hieman likaisten vaatteiden nopeaa pesua ja kuivausta varten. Tämän

jakson avulla voidaan pestä ja kuivata jopa 0,5 kg pyykkiä ainoastaan 35 minuutissa.

56

Omavalintaiset toiminnot

Lämpötilan asettaminen

Kiertäen nappulaa LÄMPÖTILA asetetaan pesulämpötila (katso Ohjelmataulukko).
Lämpötilaa voidaan alentaa aina kylmäpesuun saakka.
Kone estää automaattisesti valitun ohjelman enimmäislämpötilaa korkeamman lämpötilan asettamisen.

Kuivauksen asettaminen

Kiertämällä nappulaa KUIVAUS asetetaan haluttu kuivauk­sen tyyppi. On olemassa kaksi vaihtoehtoa:

A - Ajan mukaan: 40 - 180 minuuttia.
B - Kuivattavien vaatteiden kosteustason mukaan:

Silityskuiva : hieman kosteat, helposti silitettävät vaatteet.
Ripustinkuiva : kuivat, sijoitusvalmiit vaatteet.
Kaappikuiva : erittäin kuivat vaatteet, suositellaan frotee-

tuotteille ja kylpytakeille.
Mikäli poikkeuksellisesti kuivattava pyykkimäärä ylittää

Kanga­styyppi

Puuvilla

Synteet­tiset

Kuivausaikojen taulukko (Suuntaa antavat arvot)

Täyttötyyppi

Erikokoiset
liinavaatteet,
Froteepyyhkeet

Lakanat, pai­dat, Yöpaidat,
nilkkasukat, jne

Maksi-

mitäyttö

(kg)

Kaap­pikuiva

5 250 210 190

3 180 130 115

Ripu-

stinkuiva

Sility-

skuiva

oletetun (katso Kuivausaikojen taulukko), suorita pesu ja
ohjelman lopuksi, jaa pyykit ja laita vain osa pesurumpuun.
Noudata tässä vaiheessa ohjeita suorittaaksesi “Vain kuivaus”.
Toista samat toimenpiteet lopuille pyykeille.

Vain kuivaus

Kierrä OHJELMIEN nappula yhteen mahdollisista kuivausasennoista (11-12) kangastyypin mukaan, valitse sitten haluttu kui­vausjakson kestoaika nappulalla KUIVAUS.

Lisätoiminnot

Pesun eri lisätoiminnoilla pyykinpesukoneella saavutetaan halutut tulokset sekä puhtauden että valkaisun suhteen.
Toimintojen kytkemiseksi päälle:

1. paina haluttua lisätoimintaa vastaavaa näppäintä;

2. vastaavan merkkivalon syttyminen osoittaa, että lisätoiminto on päällä.
Huomaa:

- Jos valittu lisätoiminto ei sovi yhteen asetetun ohjelman kanssa, merkkivalo vilkkuu ja toiminto ei kytkeydy päälle.

- Jos valittu lisätoiminto ei sovi yhteen toisen aiemmin asetetun toiminnon kanssa, ensimmäistä valittua toimintoa vastaava
merkkivalo alkaa vilkkua ja päälle kytketään ainoastaan viimeksi valittu lisätoiminto, päälle kytketyn lisätoiminnon merkkivalo syttyy.

FI

Valittaessa tämä vaihtoehto mekaaninen liike, lämpötila ja veden käyttö optimoidaan vähäiselle täyttömäärälle vähän
likaisten puuvillaisten tai synteettisten tuotteiden pesua varten (katso “Ohjelmataulukko”). Vaihtoehdolla “ ” voit

pestä lyhyemmässä ajassa säästäen vettä ja energiaa. Suositellaan, että käytät nestemäistä pesuainetta ja annostelet sen
täyttömäärän mukaan.

1200-600

Painettaessa tätä painiketta vähennetään linkousnopeutta.

Ylimääräinen huuhtelu

Valittaessa tämä lisätoiminto lisätään huuhtelun tehokkuutta ja varmistetaan pesuaineen paras mahdollinen poistaminen.
Tämä on tärkeää erityisesti herkkäihoisille.

Ajastin

Viivästää käynnistystä jopa 9 tuntia.
Paina useampia kertoja näppäintä, kunnes haluttua viivästysaikaa vastaava merkkivalo syttyy. Näppäimen viidennellä painal­luksella lisätoiminto kytkeytyy pois päältä.

HUOM.: Näppäimen START/PAUSE painamisen jälkeen viivästysaikaa voidaan muuttaa ainoastaan vähentämällä sitä, kunnes
asetettu ohjelman käynnistyy.

57

Pesuaineet ja pyykit

1

2

3

FI

Pesuainelokerikko

Hyvä pesutulos riippuu myös pesuaineen oikeasta anno­stelusta: liioittelemalla pesuaineen käytössä ei paranneta
pesutulosta vaan aiheutetaan pesukoneen sisäosien kar­stautumista ja saastutetaan ympäristöä.

! Älä käytä käsinpesuun tarkoitettuja pesuaineita niiden

liiallisen vaahtoutumisen vuoksi.

! Käytä jauhemaista pesuainetta, joka sopii valkoisille

puuvillapyykeille, esipesuun ja pesuun yli 60°C:en lämpöti­loissa.

! Noudata pesuainepakkauksen ohjeita.

Vedä ulos pesuaineloke­rikko ja laita pesuaine tai
lisäaine seuraavasti.

Verhot: taita verhot ja laita ne tyynynpäällisen tai verkkopus­sin sisälle. Käytä ohjelmaa 7.
Jeans: käännä vaatteet ennen pesua ja käytä nestemäistä
pesuainetta. Käytä ohjelmaa 8.

Lastin tasapainottamisjärjestelmä

Ennen jokaista linkousta liiallisen tärinän välttämiseksi ja
lastin jakamiseksi tasaisesti rumpu suorittaa muutamia
kiertoja hieman tavallista pesua nopeammin. Jos toistuvista
yrityksistä huolimatta lasti ei jakaudu riittävän tasaisesti,
kone suorittaa linkouksen oletettua hitaammalla nopeudel­la. Mikäli epätasapaino on liiallinen, pyykinpesukone suorit­taa jakamisen linkouksen sijasta. Jotta edesautetaan lastin
jakautumista ja sen tasapainottumista oikein, suositellaan
sekoittamaan suuret ja pienet pyykit.

kaukalo 1: Pesuaine esipesua varten (jauheena)
kaukalo 2: Pesuaine varsinaista pesua varten (jau­heena tai nesteenä)

Nestemäinen pesuaine tulee kaataa juuri ennen käynnistystä.

kaukalo 3: Lisäaineet (huuhteluaine, jne.)

Huuhteluaine ei saa tulla ulos ritilästä.

Pyykin valmistelu

• Jaottele pyykit seuraavasti:

- kangastyyppi / merkki tuoteselosteessa.

- värit: erottele värilliset vaatteet valkoisista.

• Tyhjennä taskut ja tarkista napit.

• Älä ylitä suositusarvoja, jotka osoitetaan ”Ohjelmatauluk-
ko” ja jotka viittaavat kuivan pyykin painoon.

Paljonko pyykit painavat?

1 lakana 400-500 gr.
1 tyynynpäällinen 150-200 gr.
1 pöytäliina 400-500 gr.
1 kylpytakki 900-1.200 gr.
1 pyyhe 150-250 gr.

Erityiset vaatekappaleet

Villa: Ohjelmalla 6 voidaan pestä pesukoneessa kaiken

tyyppisiä villatuotteita, myös merkinnällä “vain käsipesuun”

varustettuja vaatteita. Parhaan tuloksen saavuttamiseksi

käytä erityistä villapesuainetta äläkä ylitä täyttömäärää 1,5 kg.
Silkki: käytä kyseistä ohjelmaa 7 kaikkien silkkivaatteiden
pesuun. Suositellaan käyttämään erityistä herkkien tuotteiden
pesuun soveltuvaa pesuainetta.

58

Häiriöt ja korjaustoimet

Pesukoneen toiminnassa voi joskus ilmetä ongelmia. Ennen Huoltoapuun soittamista (katso “Huoltoapu”), tarkista seuraavan
luettelon avulla, että kyseessä ei ole helposti ratkaistava ongelma.

Häiriöt:

Pesukone ei käynnisty.

Pesujakso ei aloita toimintaansa.

Pesukoneeseen ei tule vettä (pesun
ensimmäisen vaiheen merkkivalo
vilkkuu nopeasti).

Pesukone täyttää ja poistaa vettä
jatkuvasti.

Pesukone ei poista vettä tai linkoa.

Pesukone tärisee voimakkaasti
linkouksen aikana.

Pesukoneesta vuotaa vettä.

Mahdolliset syyt / Ratkaisu:

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty niin huonosti, että ei
muodostu kontaktia.

• Kodissa on sähkökatkos.

• Luukku ei ole kunnolla kiinni.

• Näppäintä ON/OFF ei ole painettu.

• Näppäintä START/PAUSE ei ole painettu.

• Vesihana ei ole auki.

• On asetettu viivästys käynnistykseen (katso “Omavalintaiset toiminnot”).

• Veden syöttöletkua ei ole liitetty vesihanaan.

• Letku on taittunut.

• Vesihana ei ole auki.

• Kodista puuttuu vesi.

• Vedenpaine ei ole riittävä

• Painiketta START/PAUSE ei ole painettu.

• Poistoletkua ei ole asennettu 65 – 100 cm:n korkeudelle maasta (katso “Asennus”).

• Poistoletkun pää on veteen upotettuna (katso “Asennus”).

• Seinäviemärissä ei ole ilma-aukkoa.

Jos näiden tarkistusten jälkeen ongelma ei ratkea, sulje vesihana, sammuta

pesukone ja soita huoltoapuun. Jos asunto on kerrostalon ylimmissä kerroksissa
voi esiintyä ns. lappoilmiöitä, joiden vuoksi pesukone syöttää ja poistaa vettä ja­tkuvasti. Tämän häiriön poistamiseksi on mahdollista ostaa tarkoitukseen sopiva
lappoilmiön estoventtiili.

• Ohjelmaan ei kuulu veden tyhjennys: joidenkin ohjelmien yhteydessä tulee
käynnistää se manuaalisesti (katso ”Käynnistys ja ohjelmat”).

• Veden poistoletku on taittunut (katso ”Asennus”).

• Veden poistokanava on tukkeutunut.

• Rumpua ei ole vapautettu kunnollisesti asennuksen yhteydessä (katso “Asen-
nus”).

• Pesukone ei ole vaakatasossa (katso “Asennus”).

• Pesukone on tiukassa huonekalujen ja seinän välissä (katso “Asennus”).

• Veden syöttöletkua ei ole kiinnitetty kunnolla (katso “Asennus”).

• Pesuainelokerikko on tukkeutunut (sen puhdistamiseksi katso ”Huolto ja hoito”).

• Veden poistoletkua ei ole kiinnitetty kunnolla (katso ”Asennus”).

FI

”Lisätoiminnot” merkkivalot sekä
merkkivalo ”START/PAUSE” vilkku­vat ja toinen merkkivaloista ”käyn­nissä olevan vaihe” tai ”luukku
lukossa” syttyy kiinteänä.

Vaahtoa muodostuu liikaa.

Pesu-ja kuivauskone ei kuivaa.

• Sammuta kone ja poista pistoke pistorasiasta, odota noin 1 minuutti ja käynni­stä se uudelleen.

Jos häiriö on edelleen havaittavissa, soita huoltoapuun.

• Pesuainetta ei ole tarkoitettu pesukoneille (siitä täytyy löytyä kirjoitus “pesuko­neille”, “pesukoneille tai käsinpesuun”, tai vastaava).

• Annostelu on ollut liiallinen.

• Pistoketta ei ole työnnetty pistorasiaan tai se on työnnetty huonosti.

• Kodista puuttuu sähkövirta.

• Luukku ei ole hyvin suljettu.

• On asetettu viivästetty käynnistys.

• KUIVAUSnappula on asennossa 0.

59

Huoltoapu

FI

Ennen huoltoapuun soittamista:

• Tarkista, voidaanko häiriö poistaa omin voimin (katso ”Häiriöt ja korjaustoimet”);

• Käynnistä ohjelma uudelleen tarkistaaksesi, onko ongelma jo ratkennut;

• Kielteisessä tapauksessa ota yhteyttä valtuutettuun huoltoliikkeeseen, jonka puhelinnumero löytyy takuutodistuksesta.

! Älä koskaan käytä valtuuttamattomia teknikoita.

Ilmoita:

• häiriön tyyppi;

• koneen malli (Mod.);

• sarjanumero (S/N).
Nämä tiedot löytyvät tietolaatasta, joka sijaitsee pyykinpesukoneen takapuolella sekä etupuolelta avaamalla luukku.

60

Brugervejledning

VASKE/TØRREMASKINEN

DK

Dansk

IWDC 6125

! Dette symbol minder om, at man skal

læse brugsanvisningen.

Indholdsfortegnelse

Installation, 62-63

Udpakning og planstilling
Tilslutning af vand og elektricitet
Første vaskecyklus
Tekniske oplysninger

Vedligeholdelse, 64

Afbrydelse af vand og elektricitet
Rengøring af vaske/tørremaskinen
Rengøring af skuffen til vaskemiddel
Behandling af låge og tromle
Rengøring af pumpen
Eftersyn af slangen til vandforsyning

Forholdsregler og råd, 65

Generelle sikkerhedsregler
Bortskaffelse

DK

Beskrivelse af vaske/tørremaskinen, og
start af et program, 66-67

Betjeningspanel
Kontrollamper
Start af et program

Programmer, 68

Programoversigt

Personlige indstillinger, 69

Indstilling af temperaturen
Indstil tørringen
Funktioner

Vaskemiddel og vasketøj, 70

Skuffe til vaskemiddel
Klargøring af vasketøjet
Specielt vasketøj
System til afbalancering af vasketøjet

Fejl og afhjælpning, 71

Servicetjeneste, 72

61

Installation

DK

! Det er vigtigt at opbevare denne vejledning til
senere opslag. Ved salg, overdragelse eller flyt­ning skal man sørge for, at brugervejledningen
følger med Vaske/Tørremaskinen, samt oplyse
den nye ejer om funktionen og forholdsreglerne.

! Læs venligst vejledningen omhyggeligt: den
indeholder vigtige oplysninger om installation,
brug og sikkerheden.

Udpakning og planstilling

Udpakning

1. Pak Vaske/Tørremaskinen ud.

2. Undersøg, at Vaske/Tørremaskinen ikke er
blevet beskadiget under transporten. Hvis den
er beskadiget, må den ikke tilsluttes, og man
skal rette henvendelse til forhandleren.

3. Fjern de 4 skruer
til beskyttelse under
tran spo rte n, sam t
gummidelen og det
tilhørende afstandssty­kke anbragt bagpå (se
illustrationen).

Præcis planstilling giver maskinen større stabilitet
og forhindrer vibrationer, støj og flytning under
funktionen. Hvis gulvet er dækket af et tæppe,
skal benene justeres på en sådan måde, at der
under Vaske/Tørremaskinen efterlades et rum,
der er tilstrækkelig stort til at sikre ventilation.

Tilslutning af vand og elektricitet

Tilslutning af slangen til vandforsyning

1. Fastgør forsynings­slangen ved at skrue
den fast til en koldt­vandshane med det
gevindskårne 3/4 mun­dstykke (se figuren).
Inden tilslutningen skal
vandet løbe, indtil det
er klart.

2. Skru forsyningsslan­gen til Vaske/Tørrema­skinen på vandindtaget
øverst til højre bagpå
(se illustrationen).

4. Luk hullerne med de medfølgende plastik­propper.

5. Gem alle delene. De skal genmonteres, hvis
Vaske/Tørremaskinen skal transporteres.

! Emballagen må ikke bruges som legetøj af
børn.

Planstilling

1. Installer Vaske/Tørremaskinen på et solidt
og fladt gulv; undgå at støtte den op ad mure,
møbler eller andet.

2. Hvis gulvet ikke
er helt vandret, skal
uregelmæssigheden
udjævnes ved at stram­me eller slække de for­reste justeringsben (se
illustrationen). Hæld­ningsvinklen, der må­les på arbejdsfladen,
må ikke overskride 2°.

3. Sørg for at slangen hverken er bøjet eller
klemt.

! Vandtrykket fra hanen skal ligge inden for de
værdier, der kan ses på tabellen med tekniske
oplysninger (se modstående side).

! Hvis forsyningsslangen ikke er tilstrækkelig
lang, skal man kontakte en specialforretning eller
en autoriseret tekniker.

! Udskift aldrig med brugte slanger.

! Brug de slanger, der følger med maskinen.

62

65 - 100 cm

Tilslutning af afløbsslangen

Tilslut afløbsslangen,
uden at den bøjes, til et
afløbsrør eller et væg­monteret afløb anbragt
mellem 65 og 100 cm
over jorden,

! Anvend aldrig forlængerledninger eller flerdob­belte stikdåser.

! Forsyningsledningen må ikke være bøjet eller
sammentrykket.

! Forsyningsledningen må udelukkende udskiftes
af autoriserede teknikere.

Pas på! Fabrikanten kan ikke gøres ansvarlig
for skader, der opstår som følge af manglende
overholdelse af disse regler.

DK

eller lad den støtten på
kanten af en vask eller
et badekar, og fastgør
den medfølgende le­deskinne til hanen (se
illustrationen). Den frie
ende af afløbsslangen
må ikke dækkes af

vand.
! Brug af forlængerstykker på slangen frarådes.
Såfremt dette ikke kan undgås, skal forlænger­slangen have samme diameter som den originale
slange og må ikke være længere end 150 cm.

Tilslutning af strøm

Inden stikket sættes i stikkontakten skal man
sørge for følgende:

• at stikkontakten er udstyret med jordforbindel-

se og overholder kravene i lovgivningen;

• at stikkontakten tåler Vaske/Tørremaskinens

maksimale effekt, der fremgår af tabellen med
tekniske oplysninger (se modstående side);

• at forsyningsspændingen er inden for vær-

dierne, der fremgår af tabellen med tekniske
oplysninger (se modstående side);

• at stikkontakten passer til Vaske/Tørrema-

skinens stik. Hvis dette ikke er tilfældet skal
stikkontakten eller stikket udskiftes.

! Vaske/Tørremaskinen må ikke installeres
udendørs - dette gælder også, selvom stedet er
overdækket, da det er meget farligt at udsætte
Vaske/Tørremaskinen for regn, tordenvejr etc.

! Når Vaske/Tørremaskinen er installeret skal det
være let at få adgang til stikkontakten.

Første vaskecyklus

Efter installation, og inden brug bør man foretage
en vaskecyklus uden vasketøj, men med vaske­middel, efter at have indstillet programmet 2.

Tekniske oplysninger

Model

Mål

Kapacitet

Elektriske
tilslutnin­ger

Tilslutning
af vand

Centrifuge­ringshasti­ghed

Kontrolpro­grammer
iflg.
EN 50229
standarden

IWDC 6125

bredde 59,5 cm
højde 85 cm
dybde 53,5 cm

mellem 1 og 6 kg ved vask;
mellem 1 og 5 kg ved tørring.

se typeskiltet med tekniske
egenskaber på maskinen

max tryk 1 MPa (10 bar)
min tryk 0,05 MPa (0,5 bar)
tromlens kapacitet 52 liter

max 1.200 omdr./min

vask: program 2; tempera­tur 60°C;
udført med 6 kg vasketøj.
tørring: første tørring udført
med 1 kg tøj og med valg af
et tidsrum på 60 min;
tørring nummer to udført
med 5 kg tøj og knappen for
TØRRING indstillet på .

Apparatet opfylder kravene i
følgende EU-direktiver:

- 89/336/EØF af 03/05/89
(Elektromagnetisk kompati­bilitet)
og senere ændringer

- 2012/19/EU

- 2006/95/CE (Lavspænding)

63

Vedligeholdelse

DK

Afbrydelse af vand og elektricitet

• Luk vandhanen efter hver vask. På denne

måde begrænses sliddet på vaske/tørrema­skinens vandanlæg, og man fjerner faren for
lækage.

• Træk stikket ud fra stikkontakten, når vaske/

tørremaskinen rengøres og under vedligehol­delse.

Rengøring af vaske/tørremaskinen

Vaske/tørremaskinens yderside og gummidele
kan rengøres med en klud, der er fugtet med
lunkent vand og sæbe. Anvend aldrig oplø­sningsmidler eller slibemidler.

Rengøring af skuffen til vaskemid­del

Træk skuffen ud ved
at løfte opad og træk­ke udad (se illustratio-
nen).
Vask skuffen under
rindende vand; denne
rengøring skal udfø­res med jævne mel­lemrum.

Rengøring af pumpen

Vaske/tørremaskinen er forsynet med en sel­vrensende pumpe, der ikke kræver nogen form
for vedligeholdelse. Det kan dog hænde, at små
genstande (mønter, knapper) falder ned i forkam­meret til beskyttelse af pumpen; dette forkammer
er placeret inde i selve pumpen.

! Kontrollér, at vaskecyklussen er afsluttet, og
træk stikket ud.

Adgang til forkammeret:

1. Fjern tildæk­ningspanelet på
forsiden af vaske/tør­remaskinen ved hjælp
af en skruetrækker
(se illustrationen).

2. Skru låget af ved
at dreje det venstre
om (se illustrationen):
det er normalt, at der
løber lidt vand ud.

Behandling af låge og tromle

• Lågen skal altid efterlades på klem, således

at der ikke opstår dårlig lugt.

3. Rengør indersiden omhyggeligt.

4. Skru låget på igen.

5. Genmonter panelet efter først at have sør­get for, at krogene er indsat i åbningerne,
inden panelet skubbes mod maskinen.

Eftersyn af slangen til vandforsyning

Kontrollér forsyningsslangen mindst én gang
om året. Hvis slangen er revnet eller har for­dybninger skal den udskiftes. Under vask kan
de kraftige tryk medføre pludselige brud.

! Udskift aldrig med brugte slanger.

64

Forholdsregler og råd

! Vaskemaskinen er udviklet og bygget i overensstemmelse

med de internationale sikkerhedsstandarder. Disse advar­sler gives af hensyn til sikkerheden, og der henstilles til, at
de læses omhyggeligt.

Generelle sikkerhedsregler

• Dette apparat er udviklet udelukkende til brug i hjemmet.

• Dette apparat må kun anvendes af børn fra

8 år og op og personer med nedsatte fysi­ske, sansemæssige eller mentale evner, eller
personer, som ikke har tilstrækkelig erfa­ring med eller kendskab til apparatet, hvis
det sker under opsyn eller hvis de forinden
er blevet instrueret i brugen af apparatet
på sikker vis og under forsikring om, de er
bevidste om faren forbundet med brugen.
Børn må ikke lege med apparatet. Vedlige­holdelse og rengøring må ikke udføres af
børn uden opsyn.

- Tør ikke snavset tøj.

- Tøj, der er tilsmudset af madolie, acetone,
alkohol, benzin, kerosen, pletfjerningsmid­del, terpentin, stearin og stearinfjerningsmid­del, skal vaskes i varmt vand med en større
mængde vaskemiddel, inden de tørres i
tørretumbleren.

- Skumgummi, badehætter, regntæt mate­riale, artikler med gummi og tekstiler eller
puder, der består af skumgummi, må ikke
tørres tørretumbleren.

- Skyllemiddel eller lignende produkter skal
anvendes i henhold til producentens anvi­sninger.

- Tørretumbleren udfører en cyklus uden
varme til slut (nedkøling) for at sikre, at tek­stilerne ikke beskadiges.
PAS PÅ: Stands aldrig tørretumbleren før
tørreprogrammet er helt afsluttet. Tag straks
tøjet ud og hæng det op, så det køler ned
hurtigere.

• Undgå at røre ved maskinen med bare fødder eller våde

eller fugtige hænder eller fødder.

• Træk aldrig stikket ud fra stikkontakten v.h.a. ledningen;

tag derimod fat i stikket.

• Træk aldrig skuffen til vaskemiddel ud, mens vaskema-

skinen er i funktion.

• Rør aldrig afløbsvandet, fordi vandet kan nå meget høje

temperaturer.

• Bryd under ingen omstændigheder lågen op. Sik-

kerhedsmekanismen til beskyttelse mod utilsigtet
åbning kan blive ødelagt.

• I tilfælde af fejlfunktioner må man aldrig skaffe sig ad-

gang til de interne mekanismer for at forsøge at reparere
dem.

• Sørg altid for, at børn ikke kommer i nærheden af ma-

skinen mens den er i funktion.

• Under vask har lågen tendens til at blive varm.

• Hvis vaskemaskinen skal flyttes, skal flytningen udføres
af 2-3 personer, og der skal udvises stor forsigtighed.
Forsøg aldrig at flytte maskinen alene - den er meget
tung.

• Kontroller, at tromlen er tom, inden der lægges tøj i
vaskemaskinen.

• Lågen bliver varm under tørringen.

• Tør aldrig vasketøj, der er vasket med bræn­dbare opløsningsmidler (fx triklorætylen).

• Tør aldrig skumgummi eller lignende elastomere.

• Sørg for at vandhanen er åben i tørrefaserne.

• Fjern alle genstande fra lommerne, såsom

lightere og tændstikker.

• Børn under 3 år skal holdes væk fra

tørretumbleren, hvis der ikke holdes øje med
dem konstant.

Bortskaffelse

• Bortskaffelse af emballagematerialet:

Overhold den lokale lovgivning, således at emballagen kan

genbruges.

• Det europæiske direktiv 2012/19/EU om affald af elektroni­sk og elektrisk udstyr foreskriver, at husholdningsapparater
ikke må smides ud sammen med almindeligt hushold­ningsaffald. Apparaterne skal indsamles separat for en
optimal udnyttelse af eventuelle materialer til genbrug og
genanvendelse og for at forhindre helbredsmæssige og
miljømæssige skader. Symbolet med krydset over skral­despanden på produktet vil påminde dig om dit ansvar
for at indsamle disse produkter separat.

For yderligere oplysninger om korrekt bortskaffelse af

husholdningsapparater, kan man henvende sig til den
offentlige affaldsservice eller til forhandleren.

DK

65

Beskrivelse af vaske/tørremaskinen,
og start af et program

DK

Betjeningspanel

Skuffe til vaskemiddel

Tasten ON/OFF

PROGRAMMER

Knappen

Taster med kontrollamper
for valg af FUNTION

Knappen

TEMPERATUR

kontrollamper FOR

VASKECYKLUS/
TIDSFORSINKET START

Tast med
kontrollampe
for START/

PAUSE

Kontrollampe for

BLOKERET LÅGE

Knappen

TØRRING

Skuffe til vaskemiddel Til ifyldning af vaskemiddel og
tilsætningsmidler (se “Vaskemiddel og vasketøj”).

Tasten ON/OFF: Tænder og slukker for vaske/tørremaski­nen.

Knappen PROGRAMMER: Til indstilling af programmer.
Under programmet bevæges knappen ikke.

Taster med kontrollamper for valg af FUNKTION: Til valg
af de tilgængelige funktioner. Kontrollampen for den valgte
funktion vil være tændt.

Knappen TØRRING: Indstiller den ønskede tørretid
(se “Personlige indstillinger”).

Knappen TEMPERATUR: til indstilling af temperaturen
eller vask i koldt vand (se “Personlige indstillinger”).

Kontrollamper FOR VASKECYKLUS/TIDSFORSINKET
START: Giver mulighed for at se på hvilket niveau vaske-
programmet befinder sig.
Den tændte lampe angiver den igangværende fase.
Hvis funktionen “Tidsforsinket start” er indstillet, vises den
resterende tid til start af programmet (se modsatte side).

Tast med kontrollampe for START/PAUSE: Til start af
programmer eller midlertidig afbrydelse.
N.B.: På denne knap kan man sætte vasken på pause.
Den pågældende lampe blinker orange, mens lampen for
den igangværende fase lyser konstant. Hvis kontrollampen
BLOKERET LÅGE er slukket, kan man åbne lågen (ca. 3
minutter).
For at genstarte vasken fra det punkt, hvor den blev af­brudt, skal man trykke på tasten igen.

Standby

Denne vaskemaskine stemmer overens med de nye stan­darder for el-besparelse og er udstyret med et selvlukkende
system (standby), der slås til efter få minutter, hvis vaske/
tørremaskinen ikke er i brug. Tryk kort på tasten ON/OFF, og
vent på, at maskinen genaktiveres.

Forbrug i off-mode: 0,5 W
Forbrug i Left-on: 8 W

Kontrollampe for BLOKERET LÅGE: Viser, om lågen kan
åbnes (se modsatte side).

66

Kontrollamper

Kontrollamperne giver vigtige oplysninger.
Deres betydning:

Fase under udførelse

Efter valg og start af vaskecyklussen tænder kontrollam­perne i trin for at vise det aktuelle vaskeniveau.

Vask

DK

Tidsforsinket start

Hvis man har aktiveret funktionen for “Tidsforsinket start” (se
“Personlige indstillinger”), vil kontrollampen for den valgte

forsinkelse efter start begynde at blinke:

Som tiden skrider frem vises den resterende tid ved at den
pågældende lampe blinker.

Når tiden for den forsinkede start er gået, starter det
indstillede program.

Skylninger

Centrifugering
Tømning
Afslutning vask

Bemærk: ved afslutning af tørringen skal knappen for
TØRRING indstilles til “0”.

Funktionstaster og kontrollamper

Når der vælges en funktion, tænder den pågældende
kontrollampe. Hvis den valgte funktion ikke kan anvendes
til det indstillede program, blinker lampen og funktionen vil
ikke blive aktiveret.
Hvis den valgte funktion ikke kan køre sammen med en
tidligere indstillet funktion, blinker lampen ud for den første
valgte funktion, og det er så kun den anden funktion, der
aktiveres. Lampen ud for den aktiverede funktion tænder.

Kontrollampe for blokeret låge

Kontrollampen tændes for at vise, at lågen er blokeret til fo­rebyggelse af utilsigtet åbning; man skal vente indtil kontrol­lampen slukker før lågen åbnes (ca. 3 minutter).
For at åbne lågen under en igangværende vask skal man
trykke på knappen START/PAUSE. Hvis kontrollampen
BLOKERET LÅGE er slukket, er det muligt at åbne lågen.

Start af et program

1. Tænd vaske/tørremaskinen ved at trykke på tasten ON/OFF. Alle kontrollamper tænder i nogle sekunder, hvorefter de sluk­ker igen og kontrollampen for START/PAUSE blinker.

2. Læg vasketøjet i vaske/tørremaskinen og luk lågen.

3. Indstil PROGRAM-knappen på det ønskede program.

4. Indstil vasketemperaturen (se ”Personlige indstillinger”).

5. Indstil tørringen ved behov (se ”Personlige indstillinger”).

6. Hæld vaskemiddel og tilsætningsmidler i (se “Vaskemiddel og vasketøj”).

7. Vælg de ønskede funktioner.

8. Start programmet ved at trykke på tasten START/PAUSE. Den pågældende kontrollampe lyser grønt.

For at annullere den indstillede vaskecyklus, skal man sætte maskinen på pause ved at trykke på tasten START/PAUSE og
vælge en ny vaskecyklus.

9. Når programmet er færdigt, tænder kontrollampen . Når kontrollampen for BLOKERET LÅGE slukker, kan man åbne
lågen (ca. 3 minutter). Tag vasketøjet ud og efterlad lågen på klem for at tørre tromlen.

Sluk for vaske/tørremaskinen ved at trykke på tasten ON/OFF.

67

Programmer

DK

Programoversigt

Programbeskrivelse

Hverdagsprogrammer

1

BOMULD FORVASK: Meget snavsede hvide tekstiler. 90° 1200

2

BOMULD: Meget snavsede hvide tekstiler. 90° 1200

2

BOMULD (1): Meget snavsede hvide og resistente kulørte tekstiler. 60° 1200

2

BOMULD (2): Meget snavsede hvide og sarte kulørte tekstiler. 40° 1200

3

BOMULD: Meget snavsede hvide og resistente kulørte tekstiler. 60° 1200

4

KULØRTE BOMULD (3): Let snavset hvide og sarte kulørte tekstiler. 40° 1200

5

SYNTETISK: Meget snavsede, resistente kulørte tekstiler. 60° 800

Specialprogrammer

6

ULD: Til uld, kashmir osv. 40° 800 - -

7

SILKE/GARDINER: Til tekstiler i silke, viskose, lingeri. 30° 0 - -

8 JEANS

9 Sport Light

10 Sport Shoes

Tørringprogrammer

11 Tørring af ”Boumuld”

12 Tørring af “Syntetisk""

13 Express Wash & Dry

Tilvalgsfuntioner

Skylninger - 1200
Centrifugering - 1200
Tømning - 0 - - - - 6 3’

Vaskens varighed, der angives på displayet eller i vejledningen, er et skøn beregnet på baggrund af standardbetingelserne. Den faktiske tid kan variere afhængigt af en lang række faktorer såsom
vandets temperatur og tryk, omgivelsernes temperatur, mængden af vaskemiddel, den konkrete mængde og type vasketøj samt fordelingen af vasketøjet og valget af tilvalgsfunktioner.

Maks.
temp.

Maks.

hastighed

(omdr./

(°C)

40° 800
30° 600 - -

30° 600 - -

- -

- -

30° 1200

Tørring

min.)

   

























Til alle Test Institutes:

1) Kontrolprogrammer iht. EN 50229 standarden. Indstil programmet 2 ved en temperatur på 60° C.

2) Langt uldprogram: Indstil programmet 2 ved en temperatur på 40° C.

3) Kort uldprogram: Indstil programmet 4 ved en temperatur på 40° C.

Vaskemiddel

Forvask Vask

-

-

-

-

-

-

-

- - - 5 -

- - - 3 -

-

- -

- - - 6 10’

Skylle­middel

 

 

 

 

 

 

 

 

 

 

 

 



Maks.

mæng-

de (kg)

6 170’
6 160’
6 185’
6 175’
6 140’
6 90’
3 115’

1,5 70’

1 55’
3 75’
3 60’

Max. 2

par.

0,5 35’

6 36’

Varighed

60’

Særprogrammer

Sport Light (program 9) er beregnet til vask af sportbeklædning (træningstøj, sokker osv.), som kun er let snavset. For
det bedste vaskeresultat tilrådes det ikke at fylde maskinen mere end angivet i “Programoversigt”. Det anbefales at bruge
flydende vaskemiddel og en dosering til halv fyldning.
Sport Shoes (program 10) er beregnet til vask af gummisko. For bedst muligt vaskeresultat bør man maks. vaske 2 par ad
gangen (væv).
Express Wash & Dry (

program

13) er beregnet til hurtig vask og tørring af let snavset tøj. Ved at vælge denne cyklus er
det muligt at vaske og tørre op til 0,5 kg tøj på blot 35 minutter.
For et bedre vaskeresultat skal man bruge flydende vaskemiddel. Ærmer, krave og pletter skal forbehandles.

68

Personlige indstillinger

Indstilling af temperaturen

Ved drejning af TEMPERATUR-knappen indstilles vasketemperaturen (se Programoversigten).
Temperaturen kan sænkes ned til vask med koldt vand .
Maskinen forhindrer automatisk, at man kan indstille en højere temperatur end beregnet for hvert enkelt program.

Indstil tørringen

Den ønskede tørretype kan indstilles ved at dreje på
knappen for TØRRING. Der findes to forskellige muli­gheder:

A - på grundlag af tiden: Mellem 40 og 180 minutter.
B - på grundlag af fugtigheden på tøjet til tørring:

Strygetørt : lettere fugtigt tøj, der er let at stryge.
Hængetørt : tørt tøj, der skal lægges væk.
Skabstørt : meget tørt tøj; anbefales til frotté og

badekåber.
Hvis tøjmængden til vask og tørring er større end den
størst mulige mængde (se Tabel over tørretider), skal man udføre vasken, og når vaskecyklussen er afsluttet, dele tøjmæng-
den og kun lægge én af bunkerne i tromlen.
Herefter skal man følge fremgangsmåden for “Kun tørring”.
Gentag samme fremgangsmåde for den tilbageblevne bunke.

Kun tørring

Drej knappen PROGRAMMER til en af tørrepositionerne (11-12) alt efter tekstiltypen, og vælg derefter den ønskede tørretid
med knappen for TØRRING.

Tabel over tørretider (vejledende)

Tekstil­type

Bomuld

Syntetisk

Type vasketøj

Vasketøj med flere
størrelser, Hånd­klæder af frotté

Sengetøj, Skjorter,
Nattøj, strømper,
etc.

Max be­lastning

(kg)

Skabstørt

5 250 210 190

3 180 130 115

Hæn-

getørt

Stry-

getørt

DK

Funktioner

De forskellige vaskefunktioner på vaske/tørremaskinen giver mulighed for at få den ønskede renhed og hvidt vasketøj.
Aktivering af funktionerne:

1. Tryk på tasten for den ønskede funktion.

2. Den pågældende kontrollampe tænder og angiver, at funktionen er slået til.
Bemærk:

- Hvis den valgte funktion ikke kan anvendes til det indstillede program, blinker lampen og funktionen vil ikke blive aktiveret.

- Hvis den valgte funktion ikke kan køre sammen med en tidligere indstillet funktion, blinker lampen ud for den første valgte
funktion, og det er så kun den anden funktion, der aktiveres. Lampen ud for den aktiverede funktion tænder.

Ved valg af denne tilvalgsfunktion vil den mekaniske bevægelse, temperaturen og vandet blive optimeret til reduceret fyldning
af let snavsede bomuldstekstiler og syntetiske tekstiler (se “Programoversigt”). Med “ ” udføres vasken på kortere tid,
hvilket sparer på både vand og energi. Det anbefales at tilpasse doseringen af vaskemidlet til mængden af tøj.

1200-600

Ved tryk på denne tast reduceres centrifugeringshastigheden.

Ekstra skylning

Ved valg af denne funktion øges skylleeffektiviteten, hvilket sikrer, at al vaskemiddel skylles ud. Denne funktion er især nyttig til
særligt sarte skindtyper.

Tidsforsinket start

Forsinker start af vaske/tørremaskinen med op til 9 timer.
Tryk flere gange på tasten, indtil kontrollampen for den ønskede forsinkelse tændes. Ved det femte tryk på tasten slås funktionen fra.
N.B.: Når der er trykket på tasten START/PAUSE kan forsinkelsestiden kun ændres med reducering indtil programstart.

69

Vaskemiddel og vasketøj

1

2

3

DK

Skuffe til vaskemiddel

Et godt vaskeresultat afhænger også af korrekt dosering
af vaskemidlet. Hvis man bruger for meget får man ikke et
bedre vaskeresultat, og man forårsager skorpedannelse på
vaske/tørremaskinens inderside og medvirker til forurening
af naturen.

! Benyt aldrig vaskemidler til vask i hånden, idet de danner

for meget skum.

! Brug vaskemidler i pulverform til hvide bomuldstekstiler,

forvask og vask ved temperaturer på over 60 °C.

! Følg anvisningerne på vaskemiddelemballagen.

Træk skuffen til vaskemiddel
ud og fyld vaskemiddel eller
tilsætningsmiddel i ved at
følge nedenstående frem­gangsmåde:

Silke: brug det passende program 7 til vask af alle silke-
tekstiler. Det anbefales at bruge et særligt vaskemiddel til
sarte tekstiler.
Gardiner: fold dem omhyggeligt og læg dem i et pudebe­træk eller i en netpose. Brug programmet 7.
Jeans: Vend vrangen udad og brug flydende vaskemiddel.
Brug program 8.

System til afbalancering af vasketøjet

Inden centrifugeringen udfører tromlen nogle omdrejninger
ved en hastighed, der er lidt højere end under vask, for at
undgå vibrationer og for at fordele tøjet ligeligt. Hvis tøjet
efter gentagne forsøg stadig ikke af korrekt afbalanceret,
foretager maskinen centrifugeringen ved en lavere hastighed
end normalt. Hvis uligevægten er for stor, fordeler vaske/tør­remaskinen tøjet frem for at udføre centrifugeringen. For at
opnå en bedre fordeling af tøjet og en korrekt afbalancering,
tilrådes det at blande store og små stykker tøj.

Beholder 1: Vaskemiddel til forvask (pulver)
Beholder 2: Vaskemiddel til vask (pulver eller
flydende)

Flydende vaskemiddel skal først hældes i umiddelbart
inden start af vaske/tørremaskinen.

Beholder 3: Tilsætningsmidler (skyllemiddel, etc.)

Skyllemidlet må ikke flyde ud over risten.

Klargøring af vasketøjet

• Sorter vasketøjet på grundlag af:

- tekstiltypen/symbolet på etiketten.

- farverne: vask kulørte tekstiler adskilt fra hvide tekstiler.

• Tøm lommer og undersøg, at knapperne sidder fast.

• Overskrid aldrig de anførte mængder i ”Programover­sigt”, der henviser til vægten på det tørre vasketøj.

Hvor meget vejer vasketøjet?

1 lagen 400-500 g.
1 pudebetræk 150-200 g.
1 dug 400-500 g.
1 badekåbe 900-1.200 g.
1 håndklæde 150-250 g.

Specielt vasketøj

Uld: Med program 6 kan man vaske alle typer uldtøj, også

dem med etikette med påskriften “vask i hånden” . For
bedst muligt vaskeresultat tilrådes det at bruge specielva­skemiddel og ikke fylde maskinen med mere end 1,5 kg
vasketøj.

70

Fejl og afhjælpning

Det kan hænde, at vaske/tørremaskinen ikke fungerer. Inden der ringes til servicetjenesten (se “Servicetjeneste”), skal man
kontrollere, at det ikke drejer sig om et problem, der nemt kan løses ved hjælp af nedenstående oversigt.

Fejl:

Vaske/tørremaskinen tændes ikke.

Vaskecyklussen starter ikke.

Vaske/tørremaskinen tager ikke
vand ind (kontrollampen for første
vaskefase blinker hurtigt).

Vaske/tørremaskinen tager vand ind
og tømmer vand ud samtidigt.

Vaske/tørremaskinen tømmer ikke
vandet ud og centrifugerer ikke.

Vaske/tørremaskinen vibrerer kraf­tigt under centrifugeringen.

Der kommer vand ud fra vaske/tør­remaskinen.

Kontrollamperne for “tilvalgs-funktio­ner” og kontrollampen “start/
pause” blinker og en af kontrol­lamperne for “programstatus” og
“blokeret låge” lyser fast.

Mulige årsager / Løsning:

• Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.

• Der er strømsvigt i huset.

• Lågen er ikke lukket rigtigt.

• Der er ikke trykket på tasten ON/OFF.

• Der er ikke trykket på tasten START/PAUSE.

• Vandhanen er ikke åben.

• Der er indstillet forsinket start (se “Personlige indstillinger”).

• Slangen til vandforsyning er ikke tilsluttet vandhanen.

• Slangen er bøjet.

• Vandhanen er ikke åben.

• Der er ingen vandforsyning i huset.

• Der er ikke tilstrækkeligt tryk.

• Der er ikke trykket på tasten START/PAUSE.

• Afløbsslangen er ikke monteret mellem 65 og 100 cm fra gulvet (se “Installa-
tion”).

• Den frie ende af afløbsslangen er dækket af vand (se “Installation).

• Afløbet i væggen er ikke forsynet med udluftningshul.

Hvis problemet ikke er blevet løst efter denne kontrol, skal vandhanen lukkes og
vaske/tørremaskinen slukkes. Ring til servicecenteret. Hvis boligen ligger på en
høj etage, er der risiko for, at der opstår hævert-forstyrrelser, således at vaske/
tørremaskinen tager vand ind og tømmer vand ud samtidigt. Denne form for for­styrrelse afhjælpes ved montering af specielle anti-hævertventiler, der kan købes i
almindelig handel.

• Programmet medfører ikke udtømning af vandet. På nogle programmer skal
dette gøres manuelt (se “Start og programmer”).

• Afløbsslangen er bøjet (se “Installation”).

• Afløbsrørforbindelsen er tilstoppet.

• Tromlen er ikke blevet frigivet korrekt i forbindelse med installering af vaske/
tørremaskinen (se “Installation”).

• Maskinen står ikke plant (se “Installation”).

• Maskinen står for tæt op ad møbler og væg (se “Installation”).

• Slangen til vandforsyning er ikke korrekt strammet (se “Installation”).

• Skuffen til vaskemiddel er tilstoppet (for rengøring se “Vedligeholdelse”).

• Afløbsslangen er ikke fastgjort korrekt (se “Installation”).

• Sluk for maskinen, tag stikket ud af stikkontakten, vent i ca. 1 minut og tænd
den igen.

Hvis fejlen varer ved, skal man kontakte servicetjenesten.

DK

Der dannes for meget skum.

Vaske/tørremaskinen tørrer ikke.

• Vaskemidlet er ikke egnet til vaskemaskiner (der skal stå “til maskinvask”, “til
vask i hånden eller maskinvask” eller tilsvarende).

• Der er fyldt for meget vaskemiddel i.

• Stikket er ikke sat i stikkontakten, eller er ikke sat helt ind.

• Der er strømsvigt i huset.

• Lågen er ikke lukket korrekt.

• Der er indstillet forsinket start.

• Knappen for TØRRING er indstillet på 0.

71

Servicetjeneste

DK

Inden der ringes til Servicetjenesten:

• Kontrollér, om du selv kan udbedre fejlen (se “Fejl og afhjælpning”);

• Start programmet igen for at undersøge om fejlen er blevet udbedret;

• Hvis dette ikke er tilfældet, bedes man ringe til servicecenteret på telefonnummeret anført på garantibeviset.

! Tilkald aldrig uautoriserede teknikere.

Oplys venligst:

• Type af fejl;

• Maskinmodellen (Mod.);

• Serienummeret (S/N).
Disse oplysninger finder man på typeskiltet, der sidder bag på vaske/tørremaskinen og nederst foran, hvis man åbner lågen.

72

Bruksanvisning

VASKEMASKINEN-TØRKETROMMELEN

NO

Norsk

IWDC 6125

! Dette symbolet minner på om å lese den-

ne bruksanvisningen.

Innhold

Installering, 74-75

Utpakking og nivellering
Tilkopling til strøm og vannforsyning
Den første vaskesyklusen
Tekniske data

Pleie og vedlikehold, 76

Stenge forsyningen av vann og strøm
Rengjøring av vaskemaskinen-tørketrommelenen
Rengjøre såpeskuffen
Ta vare på døren og trommelen til apparatet
Rengjøring av pumpen
Kontrollere vanninntaksslangen

Forholdsregler og tips, 77

Generell sikkerhet
Skroting

NO

Beskrivelse av vaskemaskinen-tørke­trommelenen og start av en vaskesy­klus, 78-79

Kontrollpanel
Indikatorlamper
Starte en vaskesyklus

Programmer, 80

Tabell over vaskesykluser

Enkelttilfeller, 81

Stille temperaturen
Stille inn tørkesyklusen
Funksjoner

Vaskemidler og vask, 82

Såpeskuff
Klargjøre vasken
Plagg som krever spesialbehandling
Laste balansesystem

Feilsøking, 83

Hjelp, 84

73

Installering

NO

! Lagre denne brukerveiledningen på et trygt sted for
fremtidig bruk. Hvis Vaskemaskinen-tørketrommele­nen selges, overføres eller flyttes, se til at instruksene
medfølger maskinen, slik at den nye eieren kan bli
kjent med bruk av maskinen og funksjonene.
! Les disse instruksjonene nøye: Disse inneholder
viktig informasjon om sikker installering og drift
av apparatet.

Utpakking og nivellering

Utpakking

1. Fjern maskinen fra innpakningen.

2. Se til at Vaskemaskinen-tørketrommelenen
ikke har blitt skadet under transporten. Hvis den
er skadet, ta kontakt med forhandleren, og ikke
fortsett med installasjonsprosessen.

3. Fjern 4 beskyttel­sesskruer (som brukes
under transport) og
gummitetningen med
tilhørende avstands­stykke, som befinner
seg på baksiden av
apparatet (se figur).

4. Lukk hullene ved bruk av plastpluggene som
medfølger.

5. Oppbevar alle delene på et trygt sted: Du vil
ha behov for disse igjen hvis maskinen må flyttes
til et annet sted.
! Pakkematerialer er ikke leketøy for barn.

Nivellering

1. Installer Vaskemaskinen-tørketrommelenen på
et flatt, stødig underlag, uten å sette den opp
mot vegger, møbelskap eller noe annet.

2. Hvis gulvet ikke er
helt flatt, skal denne uje­vnheten kompenseres
for ved å trekke til el­ler løsne de justerbare
frontføttene (se figur);
hellingsvinkelen målt i
forhold til arbeidsbenken
skal ikke overstige 2°.

Riktig nivellering av maskinen gir stabilitet, hjelp
til å unngå vibrasjoner og unødig støy, samt
forhindre den fra å forskyve seg under drift. Hvis
den plasseres på et teppe eller løper, skal føttene
justeres slik at det er nok ventilasjonsplass under
Vaskemaskinen-tørketrommelenen.

Tilkopling til strøm og vannforsyning.

Kople til vanninntaksslangen

1. Kople inntaksslan­gen ved å skru den
til en kaldtvannskran
med gjengetut ¾ gass

(se figuren).

Før tilkoplingen, la
vannet renne helt til
det renner rent vann.

2. Tilkople inntaks­slangen til Vaskema­skinen-tørketromme­lenen ved å skru den
på tilhørende vanninn­tak på apparatet, som
befinner seg øverst til
høyre på apparatets
bakside (se figur).

3. Se til at slangen ikke knekkes eller bøyes.

! Vanntrykket ved kranen må være innenfor de
verdiene som er indikert i tabellen over tekni­ske data (se neste side).

! Hvis inngangsslangen ikke er lang nok, ta
kontakt med en spesialbutikk eller en autori­sert tekniker.

! Bruk aldri brukte slanger.

! Bruk de som medfølger maskinen.

74

65 - 100 cm

Tilkopling av tømmeslangen

Tilkople tømmeslan­gen, uten å bøye den,
for å tømme et rør eller
veggavløp som befin­ner seg i en høyde på
mellom 65 og 100 cm
fra gulvet,

! Ledningen skal ikke være bøyd eller under trykk.

! Strømledningen skal kun skiftes av autoriserte

teknikere.

Advarsel! Selskapet skal ikke holdes ansvarlig
hvis disse reglene ikke respekteres.

Den første vaskesyklusen

Når apparatet er installert og før du bruker det
for første gang, kjør en vaskesyklus med vaske­middel og ingen vask, ved bruk av vaskesyklus 2.

NO

eller legg den i en
utslagsvask eller et
badekar og fest me­dfølgende kanal som
medfølger til kranen (
se figur). Den fri enden
av slagen skal ikke
være under vann.

! Vi advarer mot bruk av slangeforlengelser, men
hvis det er absolutt nødvendig, må forlengelsen
ha samme diameter som den opprinnelige slan­gen og skal ikke være lenger enn 150 cm.

Elektriske tilkoplinger

Før apparatet tilkoples strømuttaket, se til at:

• uttaket er jordet og oppfyller alle gjeldende lover;

• uttaket er i stand til å motstå maks. strømbela­stning fra apparatet slik som indikert i tabellen
over tekniske data (se neste side);

• strømforsyningsspenningen faller innenfor de
verdiene som finnes i tabellen over tekniske
data (se neste side);

• uttaket er kompatibelt med støpselet på
Vaskemaskinen-tørketrommelenen. Hvis dette
ikke er tilfelle, skal uttaket eller støpselet skif­tes.

! Vaskemaskinen-tørketrommelenen skal ikke
installeres utendørs, selv på tildekkede steder.
Det er ekstremt farlig å la apparatet utsettes for
regn, stormer og andre værforhold.

! Når Vaskemaskinen-tørketrommelenen er instal­lert, må strømuttaket være innen lett rekkevidde.

! Ikke bruk flerstikksinnretninger eller skjøteledninger.

Tekniske data

Modell

Mål

Kapasitet

Elektrisk
tilkopling

Vanntilko­pling

Sentrifuge­hastighet

Kontrol­lprogram­mer i hen­hold til
EN 50229
standarden

IWDC 6125

bredde 59,5 cm
høyde 85 cm
dybde 53,5 cm

1 til 6 kg for vasken;
1 til 5 kg for tørkingen

se merkeskiltet med tekniske
egenskaper som er plassert
på maskinen

maksimumstrykk 1 MPa (10 bar)
minimumstrykk 0,05 MPa
(0,5 bar)
trommelens kapasitet 52 liter

opp til 1200 omdreininger i
minuttet

vasken: program 2; tempe­ratur 60°C; utført med 6 kg
tøy.
tørking: første tørkingen fo­retatt med 1 kg med last og
en tid på 60 minutter;
andre tørkingen foretatt med
5 kg med last og bryteren
TØRKING i posisjon .

Dette apparatet er i overens­stemmelse med følgende eu­ropeiske direktiver:

- EU-89/336 av den

03.05.89 (Elektromagnetiske
kompatibilitet) og etterfølgen­de endringer

- 2012/19/EU

- 2006/95/CE (Lavspenning)

75

Pleie og vedlikehold

NO

Stenge forsyningen av vann og
strøm

• Slå av vannkranen etter hver vaskesyklus.
Dette vil begrense slitasjen på hydraulikksy­stemet inne i vaskemaskinen-tørketromme­lenen og hjelpe til med å forhindre lekkasjer.

• Trekk ut vaskemaskinen-tørketrommelenen
ved rengjøring og under alt vedlikeholdsar­beid.

Rengjøring av vaskemaskinen-tør­ketrommelenen

De ytre delene og gummikomponentene på
apparatet skal rengjøres ved bruk av en myk
klut bløtgjort i lunkent såpevann. Ikke bruk
løsemidler eller skuremidler.

Rengjøre såpeskuffen

Fjern skuffen ved å
løfte den og så trekke
den rett ut (se figuren).
Vask den under ren­nende vann. Dette
skal gjøres ofte.

Rengjøring av pumpen

Vaskemaskinen-tørketrommelenen er montert
med en selvrensende pumpe som ikke krever
noe vedlikehold. Noen ganger kan små gjen­stander (f.eks. mynter eller knapper) falle inn i
forkammeret som beskytter pumpen, plassert
i nedre del.

! Se til at vaskesyklusen er ferdig, og trekk ut
støpselet fra strømuttaket.

For å nå forkammeret:

1. Ved bruk av en
skrutrekker, fjernes
panelet på nedre
forside av vaskema­skinen-tørketromme­lenen (se figur);

2. Skru løs lokket ved
å rotere det mot ven­stre (se figur): litt vann
kan renne ut. Dette er
normalt;

Ta vare på døren og trommelen til
apparatet

• La alltid døren stå på gløtt for å forhindre
ubehagelige lukter fra å dannes.

76

3. Rengjør innsiden grundig;

4. Skru på lokket igjen;

5. Plasser panelet igjen, og se til at krokene er
sikkert på plass før du skyver dem på appara­tet.

Kontrollere vanninntaksslangen

Kontroller vanninntaksslangen minst én gang
årlig. Hvis det er noen sprekker, skal den
straks skiftes ut: I løpet av vaskesyklusene er
vanntrykket svært høyt, og en sprukket slange
kan lett eksplodere.

! Bruk aldri brukte slanger.

Forholdsregler og tips

! Vaskemaskinen er prosjektert og konstruert i samsvar

med internasjonale sikkerhetsstandarder. Disse advarslene
gis av sikkerhetsmessige årsaker og må leses nøye.

Generell sikkerhet

• Dette apparatet er utviklet kun for privat bruk i hjemmet.

• Dette apparatet kan brukes av barn fra åt-

teårsalderen og av personer med nedsatte
sanse-, fysiske og mentale evner, eller per­soner uten erfaring eller kunnskap, på be­tingelse av at de holdes under oppsyn eller
de har blitt forklart hvordan apparatet skal
brukes på en trygg måte, og at de er klar
over risikoene det innebærer. Man må ikke
tillate at barn leker med apparatet. Barn skal
ikke vedlikeholde eller rengjøre apparatet
uten oppsyn.

- Ikke tørk plagg som ikke er vasket.

- Klær som er tilsmusset av stoffer som

frityrolje, neglelakkfjerner, sprit, bensin, driv­stoff, flekkfjernere, terpentin, voks og stoffer
for å fjerne det må vaskes i varmt vann med
en større mengde vaskemiddel før de tørkes
i tørketrommelen.

- Gjenstander som skumgummi (lateks­skum), dusjhetter, vanntette tekstiler, artikler
med en side i gummi og klær eller tøy med
deler i lateksskum må ikke tørkes i tørke­trommelen.

- Tøymykner eller lignende produkter må bru­kes i samsvar med produsentens anvisninger.

- Slutten av en tørkesyklus foregår uten varme
(avkjølingssyklus) for å sikre at tøyet ikke øde­legges.
ADVARSEL: Stans aldri tørketrommelen før
tørkeprogrammet er ferdig. I dette tilfellet må
alle klærne tas hurtig ut av tørketrommelen og
henges opp for at de skal kjøles raskt ned.

• Ikke ta på maskinen med bare ben, eller med våte eller

fuktige hender eller ben.

• Ikke trekk i ledningen for å trekke støpselet ut av stik-

kontakten, men ta godt tak i støpselet.

• Ikke åpne vaskemiddelskuffen mens maskinen er i fun-

ksjon.

• Ikke ta på avløpsvannet, fordi det kan være veldig varmt.

• Ikke bruk kraft på vaskeluken: Det kan skade sikkerhets-

mekanismen som beskytter mot tilfeldige åpninger.

• Ved feil må du ikke røre de innvendige mekanismene for

å prøve og reparere.

• Kontrollere alltid at barn ikke oppholder seg i nærheten

av maskinen i bruk.

• Under vask kan vaskeluken bli varm.

• Dersom vaskemaskinen må flyttes, må to eller tre perso-

ner gjøre det veldig forsiktig. Dette må aldri gjøres alene
fordi maskinen er svært tung.

• Før det legges tøy inn i trommelen må du kontrollere at

den er tom.

• Døren pleier å bli varm under tørking.

• Ikke tørk tøy som er vasket med brannfarlige
produkter (f.eks. trikloretylen).

• Ikke tørk skumgummi eller lignende.

• Pass på at vannkranen er åpen under tørking.

• Tøm lommene for gjenstander som f.eks.
sigarettennere og fyrstikker.

• Barn under 3 år skal holdes unna
tørketrommelen med mindre de er under
konstant oppsyn.

Skroting

• Kassering av emballasjematerialet:
Hold deg til lokale forskrifter, slik at emballasjen kan

brukes om igjen.

• Det europeiske direktivet 2012/19/EU om elektriske og
elektroniske apparater, foreskriver at hvitevarer ikke må
avsettes sammen med vanlig husholdningsavfall. Kasserte
apparatet på samles inn særskilt for å øke gjenbruk og resir­kulering av materialene som de er laget av , og hindre skader
på helse og miljø. Symbolet med avfallsdunk med kryss over
er satt på alle produkter for å minne om kravet om separat
innsamling.

For ytterligere opplysninger om korrekt avfallsbehandling

av hvitevarer kan man henvende seg til det lokale ren­holdsverket eller til forhandlerene.

NO

77

Beskrivelse av vaskemaskinen tørketrom­melenen og start av en vaskesyklus

NO

Kontrollpanel

Såpeskuff

ON/OFF

-knapp

VASKESY-

KLUS -bryter

TEMPERATUR

-bryter

VASKESYKLUSFORLØP/
UTSATT START indikatorlamper

FUNKSJON

-knappermed
indikatorlamper

TØRKING

-bryter

START/PAUSE

-knapp med
indikatorlampe

DØR LÅST

-indikatorlampe

Såpeskuff: brukes til å lagre vaskemiddel og tilsetninger
(se “Vaskemidler og vask”).

ON/OFF -knapp: Slår vaskemaskinen-tørketrommelenen
på og av.

VASKESYKLUS -bryter: Programmerer vaskesyklusene. I
løpet av vaskesyklusen beveger ikke bryteren seg.

FUNKSJON- knappermed indikatorlamper: brues til å
velge tilgjengelige funksjoner. Indikatorllyset som tilhører
valgt funksjon vil være tent.

TØRKING -bryter: brukes til å stille inn ønsket tørkepro­gram (se “enkelttilfeller”).

TEMPERATUR -bryter: stiller inn temperaturen eller kald
vaskesyklus (se “enkelttilfeller”).

VASKESYKLUSFORLØP/UTSATT START indikator­lamper: brukes til å overvåke forløpet av vaskesyklusen.
Den tente indikatorlampen viser hvilken fase som pågår.
Hvis forsinkelsestimeren er stilt inn, vil gjenstående tid inntil
vaskesyklusen starter indikeres (se neste side).

START/PAUSE -knapp med indikatorlampe: starter eller
stopper vaskesyklusen midlertidig.
N.B.: For å stanse vaskesyklusen midlertidig under va­sking, trykkes denne knappen. Den tilhørende indikator­lampen vil blinke oransje mens indikatorlyset for aktuell
vaskesyklus vil forbli tent. Hvis indikatoren DØR LÅST
slukker, kan døren åpnes (vent cirka 3 minutter).
For å starte vaskesyklusen fra det punket den ble avbrutt,
trykker du på denne knappen enda en gang.

Modus for stand by

Denne vaskemaskinen-tørketrommelenen er, i samsvar
med de nye forskriftene for energibesparelse, utstyrt med
et selvslukkende system (stand by) som trår i kraft etter
noen minutter der maskinen ikke er i bruk. Trykk kort på
tasten ON/OFF og vent til maskinen settes i gang igjen.

Forbruk i off-modus: 0,5 W
Forbruk i Left-on: 8 W

DØR LÅST indikatorlys: indikerer om døren kan åpnes
eller ikke (se neste side).

78

Indikatorlamper

Indikatorlampene gir viktig informasjon.
Dette er hva de kan fortelle deg:

Indikatorlamper for vaskesyklusfase

Når den ønskede vaskesyklusen har blitt valgt og har
begynt, bytter indikatorlampene en etter en til å indikere
hvilken fase av syklusen som for tiden er i gang.

NO

Utsatt start

Hvis “Utsatt start” -funksjon har blitt aktivert (se “enkelttil­feller”), etter at vaskesyklusen har blitt startet, vil indikator-

lampen til tilhører valgt forsinkelsestid begynne å blinke:

Etter som tiden går, vil gjenstående forsinkelse vises, og
tilhørende indikatorlampe vil blinke:

Når innstilt forsinkelsestid er utløpt, vil blinkeindikatorlyset
slås av, og valgt vaskesyklus vil begynne.

Vask

Skyllinger

Sentrifugering

Tømming
Slutten av en

vaskesyklus

Merknad: etter endt tørking må knotten TØRKING settes
tilbake til posisjon “0”.

Funksjonsknapper og tilhørende indikatorlamper

Når en funksjon velges, vil det tilhørende indikatorlyset
tennes. Hvis den valgte funksjonen ikke er kompatibel
med programmert vaskesyklus, vil det tilhørende indikator­lyset blinke, og så vil funksjonen vil ikke bli aktivert. Hvis

den valgte funksjonen ikke er kompatibel med en annen
funksjon som tidligere er valgt, vil indikatorlyset som tilhører
første funksjon blinke og kun den andre funksjonen aktive­res, indikatorlyset som tilhører den aktiverte funksjonen vil

være tent.

indikatorlampe for låst dør

Når varsellampen er tent betyr det at vaskeluken er blok­kert for å hindre tilfeldig åpning. For å kunne åpne den, må
du vente til varsellampen slukkes (vent cirka 3 minutter).
For å åpne luken mens en vaskesyklus er i gang, trykker
man på tasten START/PAUSE, dersom varsellampen DØR
LÅST er slukket, er det mulig å åpne luken.

Starte en vaskesyklus

1. Slå av maskinen ved å trykke på ON/OFF-knappen. Alle indikatorlampene vil slås på i noen sekunder, så vil de slukke, og
START/PAUSE-indikatoren vil blinke.

2. Legg inn vasken og lukk døren.

3. Still VASKESYKLUS-knotten på ønsket program.

4. Stiller inn vasketemperaturen (se “enkelttilfeller”).

5. Still inn tørkesyklus ved behov (se “enkelttilfeller”).

6. Mål vaskemiddel og vasketilsetninger (se “Vaskemidler og vask”).

7. Velg ønskede funksjoner.

8. Start vaskesyklusen ved å trykke på START/PAUSE-knappen, og tilhørende indikatorlampe vil bli varig tent, i grønt. For å

avbryte innstilt vaskesyklus, still maskinen på pause ved å trykke på START/PAUSE-knappen og velge en ny syklus.

9. På slutten av vaskesyklusen vil -indikatoren tennes. Når varsellampen DØR LÅST slukkes vil det være mulig å åpne
luken (vent cirka 3 minutter). Ta ut vasken og la apparatets dør stå på gløtt og se til at trommelen tørker fullstendig.

Slå av maskinen ved å trykke på ON/OFF-knappen.

79

Vaskesykluser

NO

Tabell over vaskesykluser

Beskrivelse av vaskesyklusen

Vaskesykluser

Hverdagsprogram

1

BOMULL FORVASK 90°: Hvitt, veldig skittent tøy.

2

BOMULL: Hvitt, veldig skittent tøy.

2

BOMULL (1): Svært skitten hvitvask og resistente farger.

2

BOMULL (2): Svært skitten hvitvask og delikate farger.

3

BOMULL: Svært skitten hvitvask og resistente farger.

4

KULØRT BOMULL (3): Lett skitten hvitvask og delikate farger.

5

SYNTETISK: Svært skitten holdbar kulørtvask.

Spesialprogram

6

ULL: For ull, kashmir osv.

7

SILKE/GARDINER: For plagg i silke og viskose, pent undertøy.

8 JEANS

9 Sport Light

10 Sport Shoes

Tørkesykluser

11 Tørkesyklusen “Bomull”

12 Tørkesyklusen “Syntetisk”

13 Express Wash & Dry

Delprogram

Skyllinger
Sentrifugering
Tømming

Lengden på vaskesyklusen, som angis på skjermen eller i anvisningen, er et overslag basert på standard forhold. Den virkelige tiden kan variere på grunnlag av flertallige faktorer, så som temperatur
og vanntrykk i innførsel, romtemperatur, mengde vaskemiddel, mengde og type klær som vaskes, hvordan klærne er lastet inn, samt ekstra valgmuligheter som er valgt.

Maks.

temp.

(°C)

90° 1200
90° 1200
60° 1200
40° 1200
60° 1200
40° 1200
60° 800

40° 800 - ­30° 0 - ­40° 800
30° 600 - -

30° 600 - -

30° 1200

Maks.

hastighet

(omdreininger

per minutt)

- -

- -

- 1200

- 1200

- 0 - - - - 6 3’

Tørking

   

























For alle testinstituter:

1) Testvaskesykluse i overensstemmelse med bestemmelse EN 50229: Still inn vaskesyklus 2, med en temperatur på
60°C.

2) Lang vaskesyklus for bomullstoffer: Still inn vaskesyklus 2, med en temperatur på 40°C.

3) Kort vaskesyklus for bomullstoffer: Still inn vaskesyklus 4, med en temperatur på 40°C.

Vaskemidler

Ho-

Forvask

-

-

-

-

-

-

-

- - - 5 -

- - - 3 -

-

- -

- - - 6 10’

ved­vask

 

 

 

 

 

 

 

 

 

 

 

 

Tøymy-

kner



Maks.

last (kg)

6 170’
6 160’
6 185’
6 175’
6 140’
6 90’
3 115’

1,5 70’

1 55’
3 75’
3 60’

Maks. 2

par.

0,5 35’

6 36’

Syklusva-

righet

60’

Spesielle vaskesykluser

Sport Light (vaskesyklus 9) er laget med tanke på lite skittent sportstøy (joggedrakter, shorts, osv.); For å oppnå de beste
resultatene anbefales det å ikke overskride maksimal last som angis i “Tabell over vaskesykluser”. Det anbefales å bruke
flytende vaskemiddel og bruk en mengde som passer til halvlastet vaskemaskin.
Sport Shoes (vaskesyklus 10) er laget med tanke på sportssko. For å oppnå de beste resultatene skal ikke mer enn 2 par
vaskes om gangen (vev).
Express Wash & Dry (vaskesyklus 13) er utviklet for å vaske og tørke lite skittent tøy på kort tid. Når du velger denne
syklusen er det mulig å vaske og tørke opptil 0,5 kg tøy på kun 40 minutter.
For å oppnå best mulig resultat, bruk flytende vaskemiddel. Forhåndsbehandle skjorteermer, krager og flekker.

80

Enkelttilfeller

Stille temperaturen

Vri TEMPERATUR-bryteren for å stille inn vasketemperaturen (se Tabell for vaskesykluser).
Temperaturen kan senkes eller stilles til kald vask .
Vaskemaskinen-tørketrommelenen vil automatisk forhindre at du velger en temperatur som er høyere enn maks. verdi som er
innstilt for hver vaskesyklus.

Stille inn tørkesyklusen

Vri TØRKE-knotten til ønsket tørketype. Du kan velge
mellom to alternativer:

A - Basert på tid: fra 40 til 180 minutter.
B - Basert på hvor fuktige klærne er når de har blitt tørket:

Stryketørt : lett fuktige klær, lett å stryke.
Hangetørt : tørre klær som kan legges bort.
Skaptørt : svært tørre klær, anbefales for håndklær og

badekåper.
Hvis vaskelasten som skal vaskes og tørkes er mye større
enn maks. oppgitt last (se Tabell over tørketider), utfør vaskesyklusen, og når syklusen er fullstendig, del opp plaggene i grupper
og legg noen tilbake i trommelen.
Ved dette punktet følges instruksene som finnes for “Kun tørking”.
Gjenta denne prosedyren for resten av lasten.

Kun tørking

Vri knotten VASKESYKLUS til en av tørkeinnstillingene (11-12) etter stofftypen, og velg deretter tørkevarighet ved bruk av
knotten TØRKING.

Tabell over tørketider (veiledende verdier)

Type
tekstil

Bomull

Syntetisk

Type tøy

Tøy med forskjel­lige dimensjoner,
Frottéhåndklær

Laken, skjorter,
Pyjamas, strømper,
osv.

Maks.
kapasi­tet (kg)

5 250 210 190

3 180 130 115

Skaptørt

Han-

getørt

Stry-

ketørt

NO

Funksjoner

De ulike vaskefunksjonene som er tilgjengelige med denne vaskemaskinen-tørketrommelenen vil hjelpe til å oppnå ønskede
resultater, hver gang.
For å aktivere funksjonene:

1. Trykk på knappen som tilsvarer den ønskede funksjonen.

2. Funksjonen er aktivert når det tilhørende indikatorlyset lyser.
Merk:

- Hvis den valgte funksjonen ikke er kompatibel med programmert vaskesyklus, vil det tilhørende indikatorlyset blinke, og så
vil funksjonen vil ikke bli aktivert.

- Hvis den valgte funksjonen ikke er kompatibel med en annen funksjon som tidligere er valgt, vil indikatorlyset som tilhører
første funksjon blinke og kun den andre funksjonen aktiveres, indikatorlyset som tilhører den aktiverte funksjonen vil være tent.

Ved å velge dette valget vil den mekaniske bevegelsen, temperaturen og vannet optimeres for redusert last med lite skitne
bomulls- og syntetiske klær (se “Tabell over vaskesykluser”). Med “ ” kan du vaske på kortere tid, og dermed spare vann

og strøm. Det anbefales å bruke en mengde flytende vaskemiddel som passer til mengden last.

1200-600

Trykk på denne knappen for å redusere sentrifugehastigheten.

Ekstra Skylling

Ved å velge dette alternativet økes effektiviteten til skyllingen, og optimal fjerning av vaskemiddel garanteres. Det er spesielt
nyttig for sensitiv hud.

Utsatt start

Denne timeren forsinker starttiden på vaskesyklusen med inntil 9 timer.
Trykk gjentatte ganger på knappen inntil indikatorlampen som tilsvarer ønsket forsinkelsestid tennes. Den femte gangen
knappen trykkes, vil funksjonen deaktiveres.
N.B.: når du har trykket på knappen START/PAUSE, er det bare mulig å redusere forsinkelsestiden ved å redusere den til
inntastet program settes i gang.

81

Vaskemidler og vask

1

2

3

NO

Såpeskuff

Gode vaskeresultater avhenger også av riktig dosering på
vaskemiddel: hvis det tilsettes for mye vaskemiddel, betyr
ikke dette nødvendigvis at effektiviteten på vaskingen blir
bedre, men kan tvert i mot forårsake avleiring på innsiden
av maskinen og før til miljøforurensning.

! Ikke bruk vaskemidler for håndvask, siden disse skaper

for mye skum.

! Bruk vaskepulver for hvitt bomullstøy og til forvask og for

vask ved temperaturer høyere enn 60° C.

! Følg anvisningene som gis på vaskemiddelets forpakning.

Åpne såpeskuffen, og tilsett
vaskemiddel eller tilsetnin­ger på følgende måte.

Silke: bruk spesiell vaskesyklus 7 til å vaske alle silke-
plagg. Vi anbefaler bruk av spesialvaskemiddel som er
laget til å vaske delikate klær.
Gardiner: brett dem sammen og legg dem inni et pute­trekk eller en nettpose. Bruk vaskesyklus 7.
Jeans: Vreng plaggene før vask og bruk flytende vaske­middel. Bruk program 8.

Laste balansesystem

Før hver sentrifugering roterer trommelen kontinuerlig ved
en hastighet som er litt høyere enn vaskeroteringshastighe­ten for å unngå for mye vibrasjon før hver sentrifugering
og fordele lasten jevnt. Hvis lasten etter flere forsøk ikke
er balansert riktig, vil maskinen sentrifugere ved redusert
sentrifugehastighet. Hvis lasten er svært ubalansert, utfører
vaskemaskinen-tørketrommelenen fordelingsprosessen
i stedet for å sentrifugere. For å oppmuntre forbedret
lastfordeling og balanse anbefaler vi at små og større plagg
blandes i lasten.

del 1: Vaskemiddel til forvask (pulver)
del 2: Vaskemiddel til vaskesyklusen (pulver eller
flytende)

Flytende vaskemidler skal kun påfylles straks før starten av
vaskesyklusen.

del 3: Tilsetninger (tøymyknere osv.)

Tøymykneren skal ikke flyte over.

Klargjøre vasken

• Del opp vasken etter:

- stofftypen/symbolet på merkelappen.

- fargene: separer kulørttøy fra hvitvask.

• Tøm lommene i alle plagg og kontroller knappene.

• Unngå å gå over verdiene angitt i “Tabell over vaskesy-
kluser” med hensyn til vekten på det tørre tøyet

Hvor mye veier vasken?

1 laken 400-500 g
1 putevar 150-200 g
1 duk 400-500 g
1 badekåpe 900-1.200 g
1 håndkle 150-250 g

Plagg som krever spesialbehandling

Ull: Med program 6 er det mulig å vaske alle ullplaggene i

vaskemaskinen-tørketrommelenen, også de som er merket
med etiketten “kun håndvask” . For å oppnå best mulig
resultat må du bruke et spesifikk vaskemiddel og ikke over­skride 1,5 kg med last.

82

Feilsøking

Det kan hende at vaskemaskinen-tørketrommelenen slutter å virke. Før du tar kontakt med teknisk støttesenter (se “Hjelp”),
se til at problemet ikke bare kan løses lett ved å bruke følgende liste.

Problem:

Vaskemaskinen-tørketrom-melenen
slås ikke på.

Vaskesyklusen starter ikke.

Vaskemskinen tar ikke inn vann (in­dikatorlyset for første vaskesyklus
blinker hurtig).

Vaskemaskinen-tørketrommelenen
tar inn og tømmer ut vann konti­nuerlig.

Vaskemaskinen-tørketrom-melenen
kvitter seg ikke med vannet og sen­trifugerer ikke.

Vaskemaskinen-tørketrommelenen
vibrerer mye under sentrifugerin­gen.

Vaskemaskinen-tørketrom-melenen
lekker.

Varsellampene for “funksjons-alter­nativer” og varsellampen for “start/
pause” blinker og en av varsellam­pene for “fase som pågår” og for
“dør låst” tennes og lyser fast.

Mulige årsaker / Løsninger:

• Apparatet er ikke plugget helt inn i kontakten, eller har ingen kontakt.

• Det er ikke noen strøm i huset.

• Vaskemaskinen-tørketrommelenens dør er ikke skikkelig lukket.

• ON/OFF-knappen har ikke blitt trykket.

• START/PAUSE-knappen har ikke blitt trykket.

• Vannkranen er ikke åpnet.

• En forsinket start har blitt innstilt.

• Vanninntaksslangen er ikke tilkoplet kranen.

• Slangen er bøyd.

• Vannkranen er ikke åpnet.

• Det er ikke noen vannforsyning i huset.

• Trykket er for lavt.

• START/PAUSE-knappen har ikke blitt trykket.

• Tømmeslangen er ikke montert i en høyde mellom 65 og 100 cm fra gulvet (se
“Installering”).

• Den fri enden av slangen er under vann (se “Installering”).

• Veggtømmingssystemet er ikke montert med ventilatorrør.

Hvis problemet fortsetter seg etter disse kontrollene, slå av vannkranen, slå av
apparatet og ta kontakt med hjelpetjenesten. Hvis husværet ligger i en av de øvre
etasjene i en bygning, kan det være problemer som er forbundet med vanntøm­ming, slik at vaskemaskinen-tørketrommelenen fylles med vann og tømmer konti­nuerlig. Spesielle anti-tømmingsventiler er tilgjengelige i butikker og hjelper til med
å unngå denne kjedelige hendelsen.

• Vaskesyklusen inkluderer ikke tømming: Noen vaskesykluser krever at tømme­fasen startes manuelt (se “Starte en vaskesyklus”).

• Slangen er bøyd (se “Installering”).

• Tømmekanalen er tilstoppet.

• Trommelen ble ikke låst opp riktig under installering (se “Installering”).

• Vaskemaskinen-tørketrommelenen er ikke nivellert (se “Installering”).

• Vaskemaskinen-tørketrommelenen står fast mellom skap og vegger (se “In-
stallering”).

• Vanninntaksslangen er ikke skrudd på skikkelig (se “Installering”).

• Såpeskuffen er tilstoppet (for rengjøringsinstrukser, se “Pleie og vedlikehold”).

• Slangen er ikke festet riktig (se “Installering”).

• Slå av maskinen og trekk ut støpselet, vent i ca. 1 minutt og slå den på igjen.
Dersom problemet vedvarer, bør du kontakte Teknisk hjelpesenter om proble­met.

NO

Det er for mye skum.

Vaskemaskinen-tørketrommelen
tørker ikke.

• Vaskemiddelet er ikke egnet for maskinvask (det skal vise teksten “For vaske­maskiner” eller “Håndvask og maskinvask” eller lignende).

• For mye vaskemiddel ble brukt.

• Støpslet er ikke satt inn i stikkontakten, eller ikke langt nok inn til å skape kontakt.

• Det er ikke strøm i hjemmet.

• Vaskeluken er ikke lukket skikkelig.

• En forsinkelse er innstilt.

• Bryteren TØRKING er i posisjon 0.

83

Hjelp

195126064.00

06/2014 - Xerox Fabriano

NO

Før du ringer for hjelp:

• Kontroller om du kan løse problemet selv (se “Feilsøking”);

• Start programmet på nytt for å kontrollere om problemet er løst;

• Hvis dette ikke er tilfelle, ta kontakt med et autorisert hjelpesenter ved bruk av telefonnumrene som finnes på garantibeviset.

! Be alltid om hjelp fra autoriserte teknikere.

Ha følgende informasjon klar:

• Problemtype;

• Apparatets modell (Mod.);

• Serienummeret (S/N).
Denne informasjonen kan finnes på dataskiltet som befinner seg på baksiden av vaskemaskinen-tørketrommelenen og kan
også finnes foran på apparatet ved å åpne døren.

Indesit Company Spa
Viale Aristide Merloni, 47
60044 Fabriano (AN)
Italy
www.indesit.com

84
