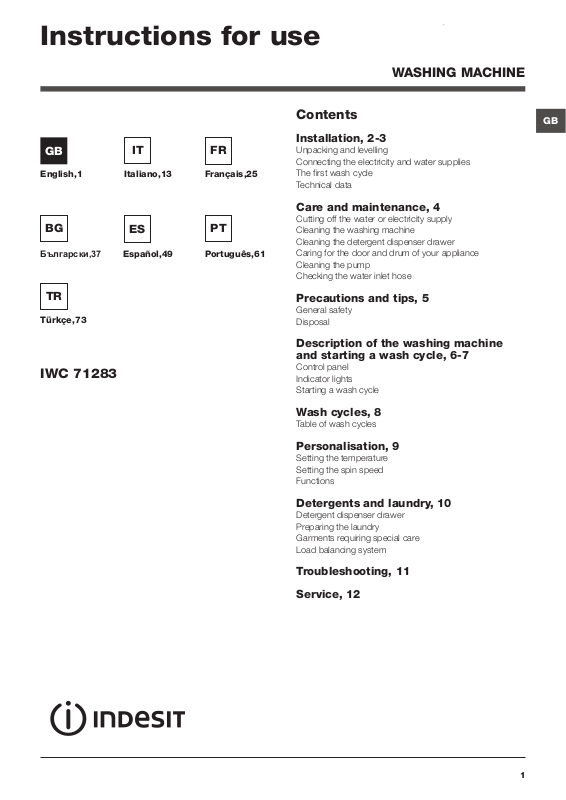

Instructions for use

WASHING MACHINE

GB

English,1

BG

Български,37

TR

Türkçe,73

IWC 71283

IT

Italiano,13

ES

Español,49 Português,61

FR

Français,25

PT

Contents

Installation, 2-3

Unpacking and levelling
Connecting the electricity and water supplies
The first wash cycle
Technical data

Care and maintenance, 4

Cutting off the water or electricity supply
Cleaning the washing machine
Cleaning the detergent dispenser drawer
Caring for the door and drum of your appliance
Cleaning the pump
Checking the water inlet hose

Precautions and tips, 5

General safety
Disposal

Description of the washing machine
and starting a wash cycle, 6-7

Control panel
Indicator lights
Starting a wash cycle

GB

Wash cycles, 8

Table of wash cycles

Personalisation, 9

Setting the temperature
Setting the spin speed
Functions

Detergents and laundry, 10

Detergent dispenser drawer
Preparing the laundry
Garments requiring special care
Load balancing system

Troubleshooting, 11

Service, 12

1

Installation

GB

! This instruction manual should be kept in a safe
place for future reference. If the washing machine
is sold, transferred or moved, make sure that the
instruction manual remains with the machine so
that the new owner is able to familiarise himself/
herself with its operation and features.

! Read these instructions carefully: they contain
vital information relating to the safe installation
and operation of the appliance.

Unpacking and levelling

Unpacking

1. Remove the washing machine from its packaging.

2. Make sure that the washing machine has not
been damaged during the transportation process.
If it has been damaged, contact the retailer and do
not proceed any further with the installation process.

3. Remove the protecti­ve screws (used during
transportation) and the
rubber washer with the
corresponding spacer,
located on the rear part
of the appliance (see
figure).

4. Close off the holes using the plastic plugs
provided.

5. Keep all the parts in a safe place: you will need
them again if the washing machine needs to be
moved to another location.

Levelling the machine correctly will provide it with
stability, help to avoid vibrations and excessive
noise and prevent it from shifting while it is ope­rating. If it is placed on carpet or a rug, adjust the
feet in such a way as to allow a sufficient venti­lation space underneath the washing machine.

Connecting the electricity and wa­ter supplies

Connecting the water inlet hose

1. Connect the supply
pipe by screwing it to
a cold water tap using
a ¾ gas threaded con­nection (see figure).
Before performing the
connection, allow the
water to run freely until
it is perfectly clear.

2. Connect the inlet
hose to the washing
machine by screwing
it onto the correspon­ding water inlet of the
appliance, which is si­tuated on the top right­hand side of the rear
part of the appliance
(see figure).

3. Make sure that the hose is not folded over
or bent.

! Packaging materials should not be used as
toys for children.

Levelling

1. Install the washing machine on a flat sturdy
floor, without resting it up against walls, furniture
cabinets or anything else.

2. If the floor is not per­fectly level, compensa­te for any unevenness
by tightening or loo­sening the adjustable
front feet (see figure);
the angle of inclination,
measured in relation to
the worktop, must not
exceed 2°.

2

! The water pressure at the tap must fall within
the values indicated in the Technical details table

(see next page).

! If the inlet hose is not long enough, contact a
specialised shop or an authorised technician.

! Never use second-hand hoses.

! Use the ones supplied with the machine.

65 - 100 cm

Connecting the drain hose

up to 1200 rotations per minute

Con nec t th e dr ain
hose, without bending
it, to a drainage duct or
a wall drain located at a
height between 65 and
100 cm from the floor;

! Do not use extension cords or multiple sockets.

! The cable should not be bent or compressed.

! The power supply cable must only be replaced

by authorised technicians.

Warning! The company shall not be held responsible
in the event that these regulations are not respected.

The first wash cycle

GB

alternatively, rest it on
the side of a washba­sin or bathtub, faste­ning the duct supplied
to the tap (see figure).
The free end of the
hose should not be
underwater.

! We advise against the use of hose extensions;
if it is absolutely necessary, the extension must
have the same diameter as the original hose and
must not exceed 150 cm in length.

Electrical connections

Before plugging the appliance into the electricity
socket, make sure that:

• the socket is earthed and complies with all
applicable laws;

Once the appliance has been installed, and
before you use it for the first time, run a wash
cycle with detergent and no laundry, using the
wash cycle 2.

Technical data

Model

Dimensions

Capacity

Electrical
connections

Water
connection

IWC 71283

width 59.5 cm
height 85 cm
depth 53,5 cm

from 1 to 7 kg

please refer to the technical
data plate fixed to the machine

maximum pressure
1 MPa (10 bar)
minimum pressure

0.05 MPa (0.5 bar)
drum capacity 52 litres

• the socket is able to withstand the maximum
power load of the appliance as indicated in the
Technical data table (see opposite);

• the power supply voltage falls within the values
indicated in the Technical data table (see opposite);

• the socket is compatible with the plug of the
washing machine. If this is not the case, repla­ce the socket or the plug.

! The washing machine must not be installed
outdoors, even in covered areas. It is extremely
dangerous to leave the appliance exposed to
rain, storms and other weather conditions.

! When the washing machine has been installed,
the electricity socket must be within easy reach.

Spin speed

Test wash
cycles in
accordan­ce with
directives
1061/2010
and
1015/2010

Programme 2:
Cotton standard 60°C.
Programme 3:
Cotton standard 40°C.

This appliance conforms to
the following EC Directives:

- 2004/108/EC dated
03/05/89 (Electromagnetic
Compatibility)

- 2012/19/EU

- 2006/95/EC Low Voltage)

3

Care and maintenance

GB

Cutting off the water and electri­city supplies

• Turn off the water tap after every wash cycle.
This will limit wear on the hydraulic system
inside the washing machine and help to pre­vent leaks.

• Unplug the washing machine when cleaning
it and during all maintenance work.

Cleaning the washing machine

The outer parts and rubber components of the
appliance can be cleaned using a soft cloth
soaked in lukewarm soapy water. Do not use
solvents or abrasives.

Cleaning the detergent dispenser
drawer

Remove the dispenser
by raising it and pul­ling it out (see figure).
Wash it under running
water; this operation
should be repeated
frequently.

1. using a screwdri­ver, remove the cover
panel on the lower
front part of the wa­shing machine (see
figure);

2. unscrew the lid
by rotating it anti­clockwise (see figu-
re): a little water may
trickle out. This is
perfectly normal;

3. clean the inside thoroughly;

4. screw the lid back on;

5. reposition the panel, making sure the hooks
are securely in place before you push it onto
the appliance.

Caring for the door and drum of
your appliance

• Always leave the porthole door ajar in order
to prevent unpleasant odours from forming.

Cleaning the pump

The washing machine is fitted with a self-clea­ning pump which does not require any mainte­nance. Sometimes, small items (such as coins
or buttons) may fall into the pre-chamber which
protects the pump, situated in its bottom part.

! Make sure the wash cycle has finished and
unplug the appliance.

To access the pre-chamber:

Checking the water inlet hose

Check the inlet hose at least once a year. If
there are any cracks, it should be replaced
immediately: during the wash cycles, water
pressure is very strong and a cracked hose
could easily split open.

! Never use second-hand hoses.

4

Precautions and tips

! This washing machine was designed and constructed in

accordance with international safety regulations. The fol­lowing information is provided for safety reasons and must
therefore be read carefully.

General safety

• This appliance was designed for domestic use only.

•

This appliance can be used by children aged

from 8 years and above and persons with re­duced physical, sensory or mental capabilities
or lack of experience and knowledge if they
have been given supervision or instruction
concerning use of the appliance in a safe way
and understand the hazards involved. Chil­dren shall not play with the appliance. Clea­ning and user maintenance shall not be made
by children without supervision.

• The washing machine must only be used by adults, in accor­dance with the instructions provided in this manual.

• Do not touch the machine when barefoot or with wet or
damp hands or feet.

• Do not pull on the power supply cable when unplugging
the appliance from the electricity socket. Hold the plug
and pull.

• Do not open the detergent dispenser drawer while the
machine is in operation.

• Do not touch the drained water as it may reach extreme­ly high temperatures.

• Never force the porthole door. This could damage the safety
lock mechanism designed to prevent accidental opening.

• If the appliance breaks down, do not under any circum­stances access the internal mechanisms in an attempt
to repair it yourself.

• Always keep children well away from the appliance while
it is operating.

• The door can become quite hot during the wash cycle.

• If the appliance has to be moved, work in a group of two
or three people and handle it with the utmost care. Never
try to do this alone, because the appliance is very heavy.

• Before loading laundry into the washing machine, make
sure the drum is empty.

The crossed out “wheeled bin” symbol on the product

reminds you of your obligation, that when you dispose
of the appliance it must be separately collected. Con­sumers should contact their local authority or retailer for
information concerning the correct disposal of their old
appliance.

GB

Disposal

• Disposing of the packaging materials: observe local
regulations so that the packaging may be re-used.

• The European Directive 2012/19/EU on Waste Electrical and
Electronic Equipment, requires that old household electrical
appliances must not be disposed of in the normal unsorted
municipal waste stream. Old appliances must be collected
separately in order to optimise the recovery and recycling
of the materials they contain and reduce the impact on
human health and the environment.

5

Description of the washing
machine and starting a wash cycle

GB

Control panel

Detergent dispenser drawer

ON/OFF

WASH CYCLE

button

knob

TEMPERATURE

knob

WASH CYCLE PROGRESS/
DELAY TIMER

FUNCTION

buttons with
indicator lights

SPIN SPEED

knob

indicator lights

START/
PAUSE

button with
indicator light

DOOR LOCKED

indicator light

Detergent dispenser drawer: used to dispense deter­gents and washing additives (see “Detergents and laundry”).

ON/OFF button: switches the washing machine on and off.

WASH CYCLE knob: programmes the wash cycles. During

the wash cycle, the knob does not move.

FUNCTION buttons with indicator light: used to select the
available functions. The indicator light corresponding to the
selected function will remain lit.

TEMPERATURE knob: sets the temperature or the cold
wash cycle (see “Personalisation”).

SPIN SPEED knob: sets the spin speed or exclude the spin
cycle completely (see “Personalisation”).

WASH CYCLE PROGRESS/DELAY TIMER

light

s: used to monitor the progress of the wash cycle.
The illuminated indicator light shows which phase is in pro­gress.
If the Delay Timer function has been set, the time remaining
until the wash cycle starts will be indicated (see next page).

indicator

START/PAUSE button with indicator light: starts or tempo­rarily interrupts the wash cycles.
N.B. To pause the wash cycle in progress, press this button;
the corresponding indicator light will flash orange, while the
indicator light for the current wash cycle phase will remain lit
in a fixed manner. If the DOOR LOCKED
switched off, the door may be opened (wait approximately
3 minutes).
To start the wash cycle from the point at which it was inter­rupted, press this button again.

Standby mode

This washing machine, in compliance with new energy saving
regulations, is fitted with an automatic standby system which
is enabled after about 30 minutes if no activity is detected.
Press the ON-OFF button briefly and wait for the machine
to start up again.

indicator light is

DOOR LOCKED indicator light: indicates whether the door
may be opened or not (see next page).

6

Indicator lights

The indicator lights provide important information.
This is what they can tell you:

Wash cycle phase indicator lights

Once the desired wash cycle has been selected and has be­gun, the indicator lights switch on one by one to indicate which
phase of the cycle is currently in progress.

GB

Delayed start

If the DELAY TIMER function has been activated (see “Per­sonalisation”), after the wash cycle has been started the

indicator light corresponding to the selected delay period
will begin to flash:

As time passes, the remaining delay will be displayed and
the corresponding indicator light will flash:

The set programme will start once the selected time delay
has expired.

Wash

Rinse

Spin

Drain

End of wash cycle

Function buttons and corresponding indicator lights

When a function is selected, the corresponding indicator
light will illuminate.
If the selected function is not compatible with the program­med wash cycle, the corresponding indicator light will flash
and the function will not be activated.
If the selected function is not compatible with another
function which has been selected previously, the indicator
light corresponding to the first function selected will
flash and only the second function will be activated; the

indicator light corresponding to the enabled option will
remain lit.

Door locked indicator light

When the indicator light is on, the porthole door is locked
to prevent it from being opened; make sure the indicator
light is off before opening the door (wait approximately 3
minutes). To open the door during a running wash cycle,
press the START/PAUSE button; the door may be opened
once the DOOR LOCKED indicator light turns off.

Starting a wash cycle

1. Switch the washing machine on by pressing the ON/OFF button. All indicator lights will switch on for a few seconds, then
they will switch off and the START/PAUSE indicator light will pulse.

2. Load the laundry and close the door.

3. Set the WASH CYCLE knob to the desired programme.

4. Set the washing temperature (see “Personalisation”).

5. Set the spin speed (see “Personalisation”).

6. Measure out the detergent and washing additives (see “Detergents and laundry”).

7. Select the desired functions.

8. Start the wash cycle by pressing the START/PAUSE button and the corresponding indicator light will remain lit in a fixed

manner, in green.
To cancel the set wash cycle, pause the machine by pressing the START/PAUSE button and select a new cycle.

9. At the end of the wash cycle the
indicator light turns off (wait approximately 3 minutes). Take out your laundry and leave the appliance door ajar to make sure
the drum dries completely. Switch the washing machine off by pressing the ON/OFF button.

indicator light will switch on. The door can be opened once the DOOR LOCKED

7

Wash cycles

GB

Table of wash cycles

Description of the wash cycle

Wash cycles

Daily

1

Cotton with prewash: extremely soiled whites.

2

Cotton Standard 60° (1): heavily soiled whites and resistant colours.

3

Cotton Standard 40° (2): lightly soiled whites and delicate colours.

4

Synthetics: heavily soiled resistant colours.

4

Synthetics (3): lightly soiled resistant colours.

5

Mix Colored: lightly soiled whites and delicate colours.

20° Zone

6

Cotton Standard 20°: lightly soiled whites and delicate colours.

7 Mix Light

8 20’ Refresh

Special

9

Silk/Curtains: for garments in silk and viscose, lingerie.

10

Wool: for wool, cashmere, etc.

11 Jeans

Sport

12 Sport Intensive

13 Sport Light

14 Sport Shoes

Partial wash cycles

Rinse

Spin + Drain

The length of cycle shown on the display or in this booklet is an estimation only and is calculated assuming standard working conditions. The actual duration can vary according to factors such as
water temperature and pressure, the amount of detergent used, the amount and type of load inserted, load balancing and any wash options selected.

1) Test wash cycle in compliance with directive 1061/2010: set wash cycle 2 with a temperature of 60°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments
which can be washed at 60°C. The actual washing temperature may differ from the indicated value.

2) Test wash cycle in compliance with directive 1061/2010: set wash cycle 3 with a temperature of 40°C.

This cycle is designed for cotton loads with a normal soil level and is the most efficient in terms of both electricity and water consumption; it should be used for garments
which can be washed at 40°C. The actual washing temperature may differ from the indicated value.

For all Test Institutes:

2) Long wash cycle for cottons: set wash cycle 3 with a temperature of 40°C.

3) Synthetic program along: set wash cycle 4 with a temperature of 40°C.

Max.

temp. (°C)

90° 1200
60°

(Max. 90°)

40° 1200 ­60° 800 ­40° 800 ­40° 1200 -

20° 1200 ­20° 800 ­20° 800 -

30° 0 ­40° 800 ­40° 800 -

30° 600 ­30° 600 -

30° 600 -

Max.

speed

(rpm)

1200 -

- 1200 - -

- 1200 - - -

Detergents

Pre-

Wash

wash

  

 

 

 

 

 

 

 

 

 
 
 

 
 

 

Fabric

softener



Max.

load (kg)

7 53 2,21 78 170’

7 53 0,94 52,5 160’

7 53 0,93 77 140’
3,5 44 0,93 47 115’
3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’
1,5 - - - 20’

1 - - - 55’
1,5 - - - 70’
3,5 - - - 75’

2,5 - - - 85’
2,5 - - - 60’

Max. 2

Pairs

7 - - - 36’

7 - - - 16’

Energy

Residual

consum-

ption kWh

dampness %

- - - 60’

Total water lt

Cycle

duration

Sport Intensive (

wash cycle

12) is for washing heavily soiled sports clothing fabrics (tracksuits, shorts, etc.); for best
results, we recommend not exceeding the maximum load indicated in the “Table of wash cycles”.
Sport Light (

wash cycle

13) is for washing lightly soiled sports clothing fabrics (tracksuits, shorts, etc.); for best results,
we recommend not exceeding the maximum load indicated in the “Table of wash cycles”. We recommend using a
liquid detergent and dosage suitable for a half-load.
Sport Shoes (

wash cycle

14) is for washing sports shoes; for best results, do not wash more than 2 pairs simultaneously.

The 20° wash cycles (20° Zone) offer effective washing performance at low temperatures, reducing electricity usage and
expenditure while benefitting the environment.The 20° wash cycles meet all requirements:

Cotton Standard 20° (programme 6) ideal for lightly soiled cotton loads. The effective performance levels achieved at cold
temperatures, which are comparable to washing at 40°, are guaranteed by a mechanical action which operates at varying
speed, with repeated and frequent peaks.
Mix Light (programme 7) ideal for mixed loads (cotton and synthetics) with a normal soil level. The effective performance
levels achieved at cold temperatures are guaranteed by a mechanical action which operates at varying speed, across set
average intervals.
20’ Refresh (programme 8) ideal for refreshing and washing lightly soiled garments in a few minutes. It lasts just 20 minutes
and therefore saves both time and energy. It can be used to wash different types of fabrics together (except for wool and
silk), with a maximum load of 1.5 kg.

8

Personalisation

Setting the temperature

Turn the TEMPERATURE knob to set the wash temperature (see Table of wash cycles).
The temperature may be lowered, or even set to a cold wash
The washing machine will automatically prevent you from selecting a temperature which is higher than the maximum value
set for each wash cycle.

.

! Exception: if the 2 programme is selected, the temperature can be increased up to a value of 90°C.

Setting the spin speed

Turn the SPIN SPEED knob to set the spin speed for the selected wash cycle.
The maximum spin speeds available for each wash cycle are as follows:

Wash cycles Maximum spin speed

Cottons 1200 rpm
Synthetics 800 rpm
Wool 800 rpm
Silk drain only

The spin speed may be lowered, or the spin cycle can be excluded altogether by selecting the symbol
The washing machine will automatically prevent you from selecting a spin speed which is higher than the maximum speed
set for each wash cycle.

.

Functions

The various wash functions available with this washing machine will help to achieve the desired results, every time.
To activate the functions:

1. Press the button corresponding to the desired function;

2. the function is enabled when the corresponding indicator light is illuminated.
Note: If the indicator light flashes rapidly, this signals that this particular function may not be selected in conjunction with the

selected wash cycle.

GB

Selecting this option enables you to suitably adjust drum rotation, temperature and water to a reduced load of lightly soiled
cotton and synthetic fabrics (refer to the

water and electricity. We suggest using a liquid detergent suitably measured out to the load quantity.

“Table of wash cycles”

). “ ” enables you to wash in less time thereby saving

! This function may not be used in conjunction with wash cycles 1, 2 (>60°), 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

The function saves energy by not heating the water used to wash your laundry - an advantage both to the
environment and to your energy bill. Instead, intensified wash action and water optimisation ensure great wash results in the
same average time of a standard cycle.

For the best washing results we recommend the usage of a liquid detergent.

! This function may not be used in conjunction with wash cycles 1, 6, 7, 8, 9, 10, 12, 13, 14, , .

Extra rinse

By selecting this option, the efficiency of the rinse is increased and optimal detergent removal is guaranteed. It is particularly
useful for sensitive skin.

! This function may not be used in conjunction with wash cycles 8, .

Delay timer

This timer delays the start time of the wash cycle by up to 12 hours.
Press the button repeatedly until the indicator light corresponding to the desired delay time switches on. The fifth time the button
is pressed, the function will be disabled.
N.B. Once the START/PAUSE button has been pressed, the delay time can only be modified by decreasing it until launching
the set programme.

! This option is enabled with all programmes.

9

Detergents and laundry

1

2

3

GB

Detergent dispenser drawer

Good washing results also depend on the correct dose of
detergent: adding too much detergent will not necessa­rily result in a more efficient wash, and may in fact cause
build up on the inside of your appliance and contribute to
environmental pollution.

! Do not use hand washing detergents because these create

too much foam.

! Use powder detergent for white cotton garments, for pre-

washing, and for washing at temperatures over 60°C.

! Follow the instructions given on the detergent packaging.

Open the detergent di­spenser drawer and pour
in the detergent or washing
additive, as follows.

compartment 1: pre-wash detergent (powder)
compartment 2: setergent for the wash cycle
(powder or liquid)

Liquid detergent should only be poured in immediately
prior to the start of the wash cycle.

compartment 3: additives (fabric softeners, etc.)

The fabric softener should not overflow the grid.

Load balancing system

Before every spin cycle, to avoid excessive vibrations and
to distribute the load in a uniform manner, the drum rotates
continuously at a speed which is slightly greater than the
washing rotation speed. If, after several attempts, the load
is not balanced correctly, the machine spins at a reduced
spin speed. If the load is excessively unbalanced, the
washing machine performs the distribution process instead
of spinning. To encourage improved load distribution and
balance, we recommend small and large garments are
mixed in the load.

Preparing the laundry

• Divide the laundry according to:

- the type of fabric/the symbol on the label

- the colours: separate coloured garments from whites.

• Empty all garment pockets and check the buttons.

• Do not exceed the values listed in the “Table of wash
cycles”, which refer to the weight of the laundry when dry.

How much does your laundry weigh?

1 sheet 400-500 g
1 pillow case 150-200 g
1 tablecloth 400-500 g
1 bathrobe 900-1200 g
1 towel 150-250 g

Garments requiring special care

Silk: use special wash cycle 9 to wash all silk garments.

We recommend the use of special detergent which has
been designed to wash delicate clothes.
Curtains: fold curtains and place them in a pillow case or
mesh bag. Use wash cycle 9.
Wool: all wool garments can be washed using programme
10, even those carrying the “hand-wash only”
For best results, use special detergents and do not exceed
1,5 kg of laundry.
Jeans: Turn garments inside-out before washing and use
a liquid detergent. Use programme 11.

label.

10

Troubleshooting

Your washing machine could fail to work. Before contacting the Technical Assistance Centre (see “Assistance”), make sure
that the problem cannot be not solved easily using the following list.

Problem:

The washing machine does not
switch on.

The wash cycle does not start.

The washing machine does not
take in water (the indicator light for
the first wash cycle stage flashes
rapidly).

The washing machine continuously
takes in and drains water.

Possible causes / Solutions:

• The appliance is not plugged into the socket fully, or is not making contact.

• There is no power in the house.

• The washing machine door is not closed properly.

• The ON/OFF button has not been pressed.

• The START/PAUSE button has not been pressed.

• The water tap has not been opened.

• A delayed start has been set (see “Personalisation”).

• The water inlet hose is not connected to the tap.

• The hose is bent.

• The water tap has not been opened.

• There is no water supply in the house.

• The pressure is too low.

• The START/PAUSE button has not been pressed.

• The drain hose is not fitted at a height between 65 and 100 cm from the floor
(see “Installation”).

• The free end of the hose is under water (see “Installation”).

• The wall drainage system is not fitted with a breather pipe.

If the problem persists even after these checks, turn off the water tap, switch
the appliance off and contact the Assistance Service. If the dwelling is on one of
the upper floors of a building, there may be problems relating to water drainage,
causing the washing machine to fill with water and drain continuously. Special
anti-draining valves are available in shops and help to avoid this inconvenience.

GB

The washing machine does not
drain or spin.

The washing machine vibrates a lot
during the spin cycle.

The washing machine leaks.

The “Functions” indicator lights and
the “start/pause” indicator light flash,
while one of the “phase in progress”
indicator lights and the “door locked”
indicator light will remain lit in a fixed
manner.

There is too much foam.

• The wash cycle does not include draining: some wash cycles require the drain
phase to be started manually.

• The drain hose is bent (see “Installation”).

• The drainage duct is clogged.

• The drum was not unlocked correctly during installation (see “Installation”).

• The washing machine is not level (see “Installation”).

• The washing machine is trapped between cabinets and walls (see “Installation”).

• The water inlet hose is not screwed on properly (see “Installation”).

• The detergent dispenser drawer is blocked (for cleaning instructions, see “Care
and maintenance”).

• The drain hose is not fixed properly (see “Installation”).

• Switch off the machine and unplug it, wait for approximately 1 minute and then
switch it back on again.

If the problem persists, contact the Technical Assistance Service.

• The detergent is not suitable for machine washing (it should display the text
“for washing machines” or “hand and machine wash”, or the like).

• Too much detergent was used.

11

Service

GB

Before calling for Assistance:

• Check whether you can solve the problem alone (see “Troubleshooting”);

• Restart the programme to check whether the problem has been solved;

• If this is not the case, contact an authorised Technical Assistance Centre using the telephone number provided on the
guarantee certificate.

! Always request the assistance of authorised technicians.

Have the following information to hand:

• the type of problem;

• the appliance model (Mod.);

• the serial number (S/N).

This information can be found on the data plate applied to the rear of the washing machine, and can also be found on the
front of the appliance by opening the door.

12

Istruzioni per l’uso

LAVABIANCHERIA

I

Italiano,1

IWC 71283

Sommario

Installazione, 14-15

Disimballo e livellamento
Collegamenti idraulici ed elettrici
Primo ciclo di lavaggio
Dati tecnici

Manutenzione e cura, 16

Escludere acqua e corrente elettrica
Pulire la lavabiancheria
Pulire il cassetto dei detersivi
Curare oblò e cestello
Pulire la pompa
Controllare il tubo di alimentazione dell’acqua

Precauzioni e consigli, 17

Sicurezza generale
Smaltimento

Descrizione della lavabiancheria e
avviare un programma, 18-19

Pannello di controllo
Spie
Avviare un programma

I

Programmi, 20

Tabella dei programmi

Personalizzazioni, 21

Impostare la temperatura
Impostare la centrifuga
Opzioni

Detersivi e biancheria, 22

Cassetto dei detersivi
Preparare la biancheria
Capi particolari
Sistema bilanciamento del carico

Anomalie e rimedi, 23

Assistenza, 24

Assistenza Attiva 7 giorni su 7

13

Installazione

! È importante conservare questo libretto per

I

poterlo consultare in ogni momento. In caso
di vendita, di cessione o di trasloco, assicu­rarsi che resti insieme alla lavabiancheria per
informare il nuovo proprietario sul funziona­mento e sui relativi avvertimenti.
! Leggere attentamente le istruzioni: ci sono
importanti informazioni sull’installazione,
sull’uso e sulla sicurezza.

Disimballo e livellamento

Disimballo

1. Disimballare la lavabiancheria.

2. Controllare che la lavabiancheria non abbia

subìto danni nel trasporto. Se fosse danneg­giata non collegarla e contattare il rivenditore.

3. Rimuovere le viti
di protezione per il
trasporto e il gom­mino con il relativo
distanziale, posti
nella parte posteriore
(vedi figura).

4. Chiudere i fori con i tappi di plastica in

dotazione.

5. Conservare tutti i pezzi: qualora la lava-

biancheria debba essere trasportata, dovran­no essere
rimontati.
! Gli imballaggi non sono giocattoli per bam­bini.

Un accurato livellamento dà stabilità alla
macchina ed evita vibrazioni, rumori e spo­stamenti durante il funzionamento. In caso di
moquette o di un tappeto, regolare i piedini in
modo da conservare sotto la lavabiancheria
uno spazio sufficiente per la ventilazione.

Collegamenti idraulici ed elettrici

Collegamento del tubo di
alimentazione dell’acqua

1. Collegare il tubo
di alimentazione
avvitandolo a un
rubinetto d’acqua
fredda con bocca
filettata da 3/4 gas

(vedi figura).

Prima di allacciare,
far scorrere l’acqua
finché non sia limpi­da.

2. Collegare il tubo
di alimentazione alla
lavabiancheria
avvitandolo all’appo­sita presa d’acqua,
nella parte posteriore
in alto a destra (vedi
figura).

3. Fare attenzione che nel tubo non ci siano
né pieghe né strozzature.

Livellamento

1. Installare la lavabiancheria su un pavimen-

to piano e rigido, senza appoggiarla a muri,
mobili o altro.

2. Se il pavimento
non fosse perfet­tamente orizzonta­le, compensare le
irregolarità svitando
o avvitando i piedini
anteriori (vedi figura);
l’angolo di inclina­zione, misurato sul
piano di lavoro, non
deve superare i 2°.

14

! La pressione idrica del rubinetto deve es­sere compresa nei valori della tabella Dati
tecnici

(vedi pagina a fianco).

! Se la lunghezza del tubo di alimentazione
non fosse sufficiente, rivolgersi a un negozio
specializzato o a un tecnico autorizzato.

! Non utilizzare mai tubi già usati.

! Utilizzare quelli in dotazione alla macchina.

Collegamento del tubo di scarico

65 - 100 cm

- 2006/95/CE (Bassa Tensione)

Collegare il tubo di
scarico, senza pie­garlo, a una condut­tura di scarico o a
uno scarico a muro
posti tra 65 e 100
cm da terra;

oppure appoggiarlo
al bordo di un lavan­dino o di una vasca,
legando la guida in
dotazione al
rubinetto (vedi figu-
ra). L’estremità libera
del tubo di scarico
non deve rimanere
immersa nell’acqua.

! È sconsigliato usare tubi di prolunga; se in­dispensabile, la prolunga deve avere lo stes­so diametro del tubo originale e non superare
i 150 cm.

! Il cavo di alimentazione deve essere sostituito
solo da tecnici autorizzati.

Attenzione! L’azienda declina ogni responsabilità
qualora queste norme non vengano rispettate.

Primo ciclo di lavaggio

Dopo l’installazione, prima dell’uso, effettuare
un ciclo di lavaggio con detersivo e senza bian­cheria impostando il programma 2.

Dati tecnici

Modello

Dimensioni

Capacità

IWC 71283

larghezza cm 59,5
altezza cm 85
profondità cm 53,5

da 1 a 7 kg

I

Collegamento elettrico

Prima di inserire la spina nella presa della
corrente, accertarsi che:

• la presa abbia la messa a terra e sia a nor-

ma di legge;

• la presa sia in grado di sopportare il carico

massimo di potenza della macchina, indi
cato nella tabella Dati tecnici (vedi a fianco);

• la tensione di alimentazione sia compresa

nei valori indicati nella tabella Dati tecnici
(vedi a fianco);

• la presa sia compatibile con la spina della

lavabiancheria. In caso contrario sostituire
la presa o la spina.

! La lavabiancheria non va installata all’aper­ to, nemmeno se lo spazio è riparato, perché
è molto pericoloso lasciarla esposta a piog­ gia e temporali.

! A lavabiancheria installata, la presa della
corrente deve essere facilmente raggiungibile.

! Non usare prolunghe e multiple.
! Il cavo non deve subire piegature o com-

pressioni.

Collegamen­ti elettrici

Collegamen­ti idrici

Velocità di
centrifuga

Programmi
di
controllo
secondo
la direttive
1061/2010 e
1015/2010

vedi la targhetta caratteristi­che tecniche applicata sulla
macchina

pressione massima
1 MPa (10 bar)
pressione minima
0,05 MPa (0,5 bar)
capacità del cesto 52 litri

sino a 1200 giri al minuto

programma 2;
Cotone standard 60°C.
programma 3;
Cotone standard 40°C.

Questa apparecchiatura è
conforme alle seguenti Diret­tive Comunitarie:

- 2004/108/CE (Compatibilità
Elettromagnetica)

- 2012/19/EU

15

Manutenzione e cura

Escludere acqua e corrente elettrica

I

• Chiudere il rubinetto dell’acqua dopo ogni
lavaggio. Si limita così l’usura dell’impianto
idraulico della lavabiancheria e si elimina il
pericolo di perdite.

• Staccare la spina della corrente quando si
pulisce la lavabiancheria e durante i lavori
di manutenzione.

Pulire la lavabiancheria

La parte esterna e le parti in gomma possono
essere puliti con un panno imbevuto di acqua
tiepida e sapone. Non usare solventi o abra­sivi.

Pulire il cassetto dei detersivi

Sfilare il cassetto sol­levandolo e tirandolo
verso l’esterno (vedi
figura).
Lavarlo sotto l’acqua
corrente; questa
pulizia va effettuata
frequentemente.

2. svitare il coper­chio ruotandolo in
senso antiorario
(vedi figura): è nor­male che fuoriesca
un po’ d’acqua;

3. pulire accuratamente l’interno;

4. riavvitare il coperchio;

5. rimontare il pannello assicurandosi, prima
di spingerlo verso la macchina, di aver inseri­to i ganci nelle apposite asole.

Controllare il tubo di alimentazio­ne dell’acqua

Controllare il tubo di alimentazione almeno
una volta all’anno. Se presenta screpolature e
fessure va sostituito: durante i lavaggi le forti
pressioni potrebbero provocare improvvise
spaccature.
! Non utilizzare mai tubi già usati.

Curare oblò e cestello

• Lasciare sempre socchiuso l’oblò per evita­re che si formino cattivi odori.

Pulire la pompa

La lavabiancheria è dotata di una pompa
autopulente che non ha bisogno di manuten­zione. Può però succedere che piccoli ogget­ti (monete, bottoni) cadano nella precamera
che protegge la pompa, situata nella parte
inferiore di essa.
! Assicurarsi che il ciclo di lavaggio sia termi­nato e staccare la spina.

Per accedere alla
precamera:

1. rimuovere il pan­nello di copertura
sul lato anteriore
della lavabiancheria
con l’ausilio di un
giravite (vedi figura);

16

Precauzioni e consigli

! La lavabiancheria è stata progettata e costruita in

conformità alle norme internazionali di sicurezza. Queste
avvertenze sono fornite per ragioni di
sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio è stato concepito esclusivamente
per un uso di tipo domestico.

•

Questo apparecchio può essere usato da
bambini da 8 anni in su e da persone con
capacità fisiche, sensoriali o mentali ridotte
o con esperienza e conoscenze insufficienti
se sono supervisionati o se hanno ricevuto
adeguata formazione in merito all’uso dell’ap­parecchio in modo sicuro e capendo i pericoli
connessi. I bambini non devono giocare con
l’apparecchio. Manutenzione e pulizia non
devono essere effettuati dai bambini senza
supervisione.

• La lavabiancheria deve essere usata solo da persone
adulte e secondo le istruzioni riportate in questo libretto.

• Non toccare la macchina a piedi nudi o con le mani o i
piedi bagnati o umidi.

• Non staccare la spina dalla presa della corrente tirando
il cavo, bensì afferrando la spina.

• Non aprire il cassetto dei detersivi mentre la macchina
è in funzione.

• Non toccare l’acqua di scarico, che può raggiungere
temperature elevate.

• Non forzare in nessun caso l’oblò: potrebbe danneg­giarsi il meccanismo di sicurezza che protegge da
aperture accidentali.

• In caso di guasto, in nessun caso accedere ai mecca­nismi interni per tentare una riparazione.

• Controllare sempre che i bambini non si avvicinino alla
macchina in funzione.

• Durante il lavaggio l’oblò tende a scaldarsi.

• Se dev’essere spostata, lavorare in due o tre persone
con la massima attenzione. Mai da soli perché la mac­china è molto pesante.

• Prima di introdurre la biancheria controlla che il cestello
sia vuoto.

Gli apparecchi dismessi devono essere raccolti sepa-

ratamente per ottimizzare il tasso di recupero e rici­claggio dei materiali che li compongono ed impedire
potenziali danni per la salute e l’ambiente. Il simbolo del
cestino barrato è riportato su tutti i prodotti per ricordare gli
obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione

degli elettrodomestici, i detentori potranno rivolgersi al
servizio pubblico preposto o ai rivenditori.

I

Smaltimento

• Smaltimento del materiale di imballaggio:
attenersi alle norme locali, così gli imballaggi potranno
essere riutilizzati.

• La direttiva Europea 2012/19/EU sui rifiuti di apparec­chiature elettriche ed elettroniche, prevede che gli elet­trodomestici non debbano essere smaltiti nel normale
flusso dei rifiuti solidi urbani.

17

Descrizione della lavabiancheria e
avviare un programma

Pannello di controllo

I

SPIE AVANZAMENTO
CICLO/PARTENZA
RITARDATA

Tasto ON/OFF

Cassetto dei detersivi

Cassetto dei detersivi: per caricare detersivi e additivi

(vedi “Detersivi e biancheria”).

Tasto ON/OFF: per accendere e spegnere la lavabian­cheria.

Manopola PROGRAMMI: per impostare i programmi.
Durante il programma la manopola resterà ferma.

Tasti e spie OPZIONE: per selezionare le opzioni di­sponibili. La spia relativa all’opzione selezionata rimarrà
accesa.

Manopola CENTRIFUGA: per impostare la centrifuga o
escluderla (vedi “Personalizzazioni”).

Manopola TEMPERATURA: per impostare la temperatu-
ra o il lavaggio a freddo (vedi “Personalizzazioni”).

Manopola

PROGRAMMI

Tasti e spie

OPZIONE

TEMPERATURA

Tasto e spia START/PUASE: per avviare i programmi o
interromperli momentaneamente.
N.B.: per mettere in pausa il lavaggio in corso, premere
questo tasto, la spia relativa lampeggerà con colore
arancione mentre quella della fase in corso sarà accesa
fissa. Se la spia OBLÒ BLOCCATO
potrà aprire l’oblò (attendere 3 minuti circa).
Per far ripartire il lavaggio dal punto in cui è stato
interrotto, premere nuovamente questo tasto.

Standby

Questa lavatrice, in conformità alle nuove normative
legate al risparmio energetico, è dotata di un sistema di
autospegnimento (stand by) che entra in funzione dopo
circa 30 minuti nel caso di non utilizzo. Premere brevemente
il tasto ON-OFF e attendere che la macchina si riattivi.

Manopola

Manopola

CENTRIFUGA

sarà spenta, si

Tasto e spia

START/
PUASE

Spia

OBLÒ
BLOCCATO

SPIE AVANZAMENTO CICLO/PARTENZA RITAR­DATA: per seguire lo stato di avanzamento del program-

ma di lavaggio.
La spia accesa indica la fase in corso.
Se è stata impostata l’opzione “Partenza Ritardata”,
indicheranno il tempo mancante all’avvio del programma

(vedi pagina a fianco).

Spia OBLÒ BLOCCATO: per capire se l’oblò è apribile
(vedi pagina a fianco).

18

Spie

Le spie forniscono informazioni importanti.
Ecco che cosa dicono:

Spie fase in corso

Una volta selezionato e avviato il ciclo di lavaggio desi­derato, le spie si accenderanno progressivamente per
indicarne lo stato di avanzamento:

I

Partenza ritardata

Se è stata attivata l’opzione “Partenza ritardata” (vedi “Per­sonalizzazioni”), dopo avere avviato il programma, inizierà

a lampeggiare la spia relativa al ritardo selezionato:

Col trascorrere del tempo verrà visualizzato il ritardo resi­duo con il lampeggio della spia relativa:

Trascorso il ritardo selezionato avrà inizio il programma
impostato.

Lavaggio

Risciacquo

Centrifuga

Scarico

Fine lavaggio

Tasti opzione e relative spie

Selezionando un’opzione la spia relativa si illuminerà.
Se l’opzione selezionata non è compatibile con il pro­gramma impostato la spia relativa lampeggerà e l’opzione
non verrà attivata.
Se l’opzione selezionata non è compatibile con un’altra
precedentemente impostata, la spia relativa alla prima
funzione selezionata lampeggerà e verrà attivata solo la
seconda, la spia dell’opzione attivata si illuminerà.

Spia oblò bloccato

La spia accesa indica che l’oblò è bloccato per impedire
l’apertura; per aprire l’oblò è necessario che la spia sia
spenta (attendere 3 minuti circa).
Per aprire l’oblò mentre un ciclo è in corso premere il
pulsante START/PUASE; se la spia OBLÒ BLOCCATO è
spenta sarà possibile aprire l’oblò.

Avviare un programma

1. Accendere la lavabiancheria premendo il tasto ON/OFF. Tutte le spie si accenderanno per qualche secondo, poi si spegne-

ranno e pulserà la spia START/PUASE.

2. Caricare la biancheria e chiudere l’oblò.

3. Impostare con la manopola PROGRAMMI il programma desiderato.

4. Impostare la temperatura di lavaggio (vedi “Personalizzazioni”).

5. Impostare la velocità di centrifuga (vedi “Personalizzazioni”).

6. Versare detersivo e additivi (vedi “Detersivi e biancheria”).

7. Selezionare le opzioni desiderate.

8. Avviare il programma premendo il tasto START/PUASE e la spia relativa rimarrà accesa fissa di colore verde.

Per annullare il ciclo impostato mettere la macchina in pausa premendo il tasto START/PUASE e scegliere un nuovo ciclo.

9. Al termine del programma si illuminerà la spia END. Quando la spia OBLO’ BLOCCATO

re l’oblò (attendere 3 minuti circa). Estrarre la biancheria e lasciare l’oblò socchiuso per far asciugare il cestello.
Spegnere la lavabiancheria premendo il tasto ON/OFF.

si spegnerà sarà possibile apri-

19

Programmi

Tabella dei programmi

I

Descrizione del Programma

Programmi

Giornalieri

1

Cotone con prelavaggio: bianchi estremamente sporchi.

2

Cotone standard: (1): bianchi e colorati resistenti molto sporchi.

3

Cotone standard: (2): bianchi poco sporchi e colori delicati.

4

Sintetici: colori resistenti molto sporchi.

4

Sintetici (3): colori resistenti poco sporchi.

5

Mix colorati: bianchi poco sporchi e colori delicati.
Zona 20°

6

Cotone standard: bianchi poco sporchi e colori delicati.

7

Mix light

8

20’ refresh
Speciali

9

Seta e tende: per capi in seta, viscosa, lingerie.

10

Lana: per lana, cachemire, ecc.

11

Jeans
Sport

12

Sport Intensive

13

Sport Light

14

Sport Shoes
Parziali

Risciacquo
Centrifuga + Scarico

La durata del ciclo indicata sul display o su questo libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la
pressione dell’acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.

Temp. max.

(Max. 90°)

Velocità

max.

(°C).

(giri al

minuto)

Prelavaggio Lavaggio Ammorbidente

90° 1200
60°

1200 -

40° 1200 ­60° 800 ­40° 800 ­40° 1200 -

20° 1200 ­20° 800 ­20° 800 -

30° 0 ­40° 800 ­40° 800 -

30° 600 ­30° 600 ­30° 600 -

- 1200 - -

- 1200 - - -

Detersivi

  

 

 
 
 
 

 
 
 

 
 
 

 
 
 

(Kg)

Umidità

Consumo

Carico max.

7 53 2,21 78 170’
7 53 0,94 52,5 160’

7 53 0,93 77 140’
3,5 44 0,93 47 115’
3,5 44 0,57 46 100’

7 53 0,66 54 90’

7 - - - 170’

7 - - - 120’
1,5 - - - 20’

1 - - - 55’
1,5 - - - 70’
3,5 - - - 75’

2,5 - - - 85’
2,5 - - - 60’

Max. 2 paia



7 - - - 36’

7 - - - 16’

residua %

energia kWh

- - - 60’

Acqua

totale lt

Durata ciclo

1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 2 con una temperaura di 60°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su
capi lavabili a 60°. La temperatura effettiva di lavaggio può differire da quella indicata.

2) Programma di controllo secondo la direttiva 1061/2010: impostare il programma 3 con una temperaura di 40°C.

Questo ciclo è adatto per pulire un carico di cotone normalmente sporco ed è il più efficiente in termini di consumo combinato di energia e di acqua, da usare su
capi lavabili a 40°. La temperatura effettiva di lavaggio può differire da quella indicata.

Per tutti Test Institutes:

2) Programma cotone lungo: impostare il programma 3 con una temperatura di 40°C.

3) Programma sintetico lungo: impostare il programma 4 con una temperatura di 40°C.

Sport Intensive (programma 12) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) molto spor-
chi; per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”.
Sport Light (programma 13) è studiato per lavare tessuti per abbigliamento sportivo (tute, calzoncini, ecc.) poco sporchi;
per ottenere i migliori risultati è consigliabile non superare il carico massimo indicato nella “Tabella dei programmi”. Si racco­manda di usare detersivo liquido, usare una dosa adatta a mezzo carico.

Sport Shoes (programma 14) è studiato per lavare scarpe sportive; per ottenere i migliori risultati non lavarne più di 2 paia.

I programmi 20° (Zona 20°) offrono buone performance di lavaggio a basse temperature consentendo un minore utilizzo di

energia elettrica con un risparmio economico e un beneficio per l’ambiente. I programmi 20° rispondono a tutte le esigenze:
Cotone standard (programma 6) ideale per carichi in cotone sporchi. Le buone performance anche a freddo, comparabili

con un lavaggio a 40°, sono garantite da un’azione meccanica che lavora con variazione di velocità a picchi ripetuti e
ravvicinati.
Mix light (programma 7) ideale per carichi misti (cotone e sintetici) mediamente sporchi. Le buone performance di lavaggio
anche a freddo sono garantite da un’azione meccanica che lavora con variazione di velocità su intervalli medi e determinati.
20’ refresh (programma 8) ciclo ideale per rinfrescare e lavare capi leggermente sporchi in pochi minuti.
Dura solo 20 minuti e fa così risparmiare tempo ed energia. E’ possibile lavare insieme tessuti di diversa natura (esclusi lana e
seta) con un carico massimo di 1,5 kg.

20

Personalizzazioni

Impostare la temperatura

Ruotando la manopola TEMPERATURA si imposta la temperatura di lavaggio (vedi Tabella programmi).
La temperatura si può ridurre sino al lavaggio a freddo (
ratura maggiore a quella massima prevista per ogni programma.

! Eccezione: selezionando il programma

2

la temperatura può essere portata sino a 90°.

). La macchina impedirà automaticamente di impostare una tempe-

Impostare la centrifuga

Ruotando la manopola CENTRIFUGA si imposta la velocità di centrifuga del programma selezionato.
Le velocità massime previste per i programmi sono:

Programmi Velocità massima

Cotone 1200 giri al minuto
Sintetici 800 giri al minuto
Lana 800 giri al minuto
Seta solo scarico

La velocità di centrifuga può essere ridotta, oppure esclusa selezionando il simbolo
La macchina impedirà automaticamente di effettuare una centrifuga maggiore a quella massima prevista per ogni program­ma.

.

Opzioni

Le varie opzioni di lavaggio previste dalla lavabiancheria permettono di ottenere la pulizia e il bianco desiderati.
Per attivare le opzioni:

1. premere il tasto relativo all’opzione desiderata;

2. l’accensione della spia relativa segnala che l’opzione è attiva.
Nota: Il lampeggio veloce della spia indica che l’opzione relativa non è selezionabile per il programma impostato.

I

Selezionando questa opzione la movimentazione meccanica, la temperatura e l’acqua sono ottimizzate per un carico ridotto
di cotoni e sintetici poco sporchi (vedi “Tabella dei programmi”).
Con “
liquido adatta alla quantità di carico.

” puoi lavare in tempi ridotti, risparmiando acqua ed energia. Si consiglia di utilizzare una dose di detersivo

! Non è attivabile sui programmi 1, 2 (>60°), 6, 7, 8, 9, 10, 11, 12, 13, 14, , .

L’opzione risparmia energia non riscaldando l’acqua utilizzata per lavare i tuoi capi, un vantaggio sia per l’ambiente
che per la tua bolletta dell’elettricità. Al contrario, un’azione meccanica intensificata ed un utilizzo ottimizzato dell’acqua
assicurano ottimi risultati di lavaggio nello stesso tempo di un ciclo standard.
Per i migliori risultati di lavaggio, raccomandiamo l’utilizzo di detergente liquido.

! Non è attivabile sui programmi 1, 6, 7, 8, 9, 10, 12, 13, 14,

Extra Risciacquo

Selezionando questa opzione si aumenta l’efficacia del risciacquo, e si assicura la massima rimozione del detersivo.
E’ utile per pelli particolarmente sensibili.

! Non è attivabile sui programmi 8,

Partenza ritardata

Ritarda l’avvio della macchina sino a 12 ore.
Premere più volte il tasto fino a far accendere la spia relativa al ritardo desiderato. Alla quinta pressione del tasto la l’opzione
si disattiverà.
N.B.: Una volta premuto il tasto START/PUASE, si può modificare il valore del ritardo solo diminuendolo fino ad avviare il
programma impostato.

.

, .

! E’ attivo con tutti i programmi.

21

Detersivi e biancheria

1

2

3

Cassetto dei detersivi

I

Il buon risultato del lavaggio dipende anche dal corretto
dosaggio del detersivo: eccedendo non si lava in modo più
efficace e si contribuisce a incrostare le parti interne della
lavabiancheria e a inquinare l’ambiente.

! Non usare detersivi per il lavaggio a mano, perché formano

troppa schiuma.

! Usare detersivi in polvere per capi in cotone bianchi e per il

prelavaggio e per lavaggi con temperatura superiore a 60°C.

! Seguire le indicazioni riportate sulla confezione di detersivo.

Estrarre il cassetto dei de­tersivi e inserire il detersivo o
l’additivo come segue.

vaschetta 1: Detersivo per prelavaggio (in polvere)
vaschetta 2: Detersivo per lavaggio (in polvere o liquido)

Il detersivo liquido va versato solo prima dell’avvio.

vaschetta 3: Additivi (ammorbidente, ecc.)

L’ammorbidente non deve fuoriuscire dalla griglia.

Sistema bilanciamento del carico

Prima di ogni centrifuga, per evitare vibrazioni eccessive e
per distribuire il carico in modo uniforme, il cestello effettua
delle rotazioni ad una velocità leggermente superiore
a quella del lavaggio. Se al termine di ripetuti tentativi
il carico non fosse ancora correttamente bilanciato la
macchina effettua la centrifuga ad una velocità inferiore a
quella prevista. In presenza di eccessivo sbilanciamento
la lavabiancheria effettua la distribuzione anzichè la
centrifuga. Per favorire una migliore distribuzione del carico
e il suo corretto bilanciamento si consiglia di mescolare
capi grandi e piccoli.

Preparare la biancheria

• Suddividere la biancheria secondo:

- il tipo di tessuto / il simbolo sull’etichetta.

- i colori: separare i capi colorati da quelli bianchi.

• Vuotare le tasche e controllare i bottoni.

• Non superare i valori indicati nella “Tabella dei Program-
mi” riferiti al peso della biancheria asciutta.

Quanto pesa la biancheria?

1 lenzuolo 400-500 gr.
1 federa 150-200 gr.
1 tovaglia 400-500 gr.
1 accappatoio 900-1.200 gr.
1 asciugamano 150-250 gr.

Capi particolari

Seta: utilizzare l’apposito programma 9 per lavare tutti i

capi in seta. Si consiglia l’utilizzo di un detersivo specifico
per capi delicati.
Tende: si raccomanda di piegarle e sistemarle dentro una
federa o un sacchetto a rete. Utilizzare il programma 9.
Lana: con il programma 10 è possibile lavare in lavatrice
tutti i capi in lana, anche quelli con l’etichetta “solo lavaggio
a mano”
detersivo specifico e non superare 1,5 kg di bucato.
Jeans: rovesciare i capi prima del lavaggio ed utilizzare un
detersivo liquido. Utilizzare il programma 11.

. Per ottenere i migliori risultati utilizzare un

22

Anomalie e rimedi

Può accadere che la lavabiancheria non funzioni. Prima di telefonare all’Assistenza (vedi “Assistenza”), controllare che non si
tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lavabiancheria
non si accende.

Il ciclo di lavaggio
non inizia.

La lavabiancheria non carica
acqua (lampeggia velocemente la
spia della prima fase di lavaggio).

La lavabiancheria carica e scarica
acqua di continuo.

Possibili cause / Soluzione:

• La spina non è inserita nella presa della corrente, o non abbastanza
da fare contatto.

• In casa non c’è corrente.

• L’oblò non è ben chiuso.

• Il tasto ON/OFF non è stato premuto.

• Il tasto START/PUASE non è stato premuto.

• Il rubinetto dell’acqua non è aperto.

• Si è impostato un ritardo sull’ora di avvio.

• Il tubo di alimentazione dell’acqua non è collegato al rubinetto.

• Il tubo è piegato.

• Il rubinetto dell’acqua non è aperto.

• In casa manca l’acqua.

• Non c’è sufficiente pressione.

• Il tasto START/PUASE non è stato premuto.

• Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi “Installazione”).

• L’estremità del tubo di scarico è immersa nell’acqua (vedi “Installazione”).

• Lo scarico a muro non ha lo sfiato d’aria.
Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dell’ac­qua, spegnere la lavabiancheria e chiamare l’Assistenza. Se l’abitazione si trova
agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonag­gio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare
l’inconveniente sono disponibili in commercio apposite valvole anti-sifonaggio.

I

La lavabiancheria non scarica
o non centrifuga.

La lavabiancheria vibra
molto durante la centrifuga.

La lavabiancheria perde acqua.

Le spie delle “opzioni” e la spia di
“START/PUASE” lampeggiano e una
delle spie della “fase in corso” e di
“oblò bloccato” si accendono fisse.

Si forma troppa schiuma.

• Il programma non prevede lo scarico: con alcuni programmi occorre
avviarlo manualmente.

• Il tubo di scarico è piegato (vedi “Installazione”).

• La conduttura di scarico è ostruita.

• Il cestello, al momento dell’installazione, non è stato sbloccato
correttamente (vedi “Installazione”).

• La lavabiancheria non è in piano (vedi “Installazione”).

• La lavabiancheria è stretta tra mobili e muro (vedi “Installazione”).

• Il tubo di alimentazione dell’acqua non è ben avvitato (vedi “Installazione”).

• Il cassetto dei detersivi è intasato (per pulirlo vedi “Manutenzione e cura”).

• Il tubo di scarico non è fissato bene (vedi “Installazione”).

• Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minu­to quindi riaccenderla.

Se l’anomalia persiste, chiamare l’Assistenza.

• Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura “per

lavatrice”, “a mano e in lavatrice”, o simili).

• Il dosaggio è stato eccessivo.

23

Assistenza

Prima di contattare l’Assistenza:

I

• Verificare se l’anomalia può essere risolta da soli (vedi “Anomalie e rimedi”).

• Riavviare il programma per controllare se l’inconveniente è stato ovviato;

• In caso negativo, contattare il Numero Unico 199.199.199*.

! Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;

• il modello della macchina (Mod.);

• il numero di serie (S/N).
Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria e nella parte anteriore
aprendo l’oblò.

Assistenza Attiva 7 giorni su 7

In caso di necessità d’intervento chiamare il Numero Unico Nazionale 199.199.199*. Un operatore sarà a completa disposi­zione per fissare un appuntamento con il Centro Assistenza Tecnico Autorizzato più vicino al luogo da cui si chiama. È attivo
7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di
Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell’operatore telefonico utilizzato. Le suddette tariffe potrebbero essere sogget­te a variazione da parte dell’operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

*

24

Mode d’emploi

LAVE-LINGE

FR

Français

IWC 71283

Sommaire

Installation, 26-27

Déballage et mise à niveau
Raccordements eau et électricité
Premier cycle de lavage
Caractéristiques techniques

Entretien et soin, 28

Coupure de l’arrivée d’eau et du courant
Nettoyage du lave-linge
Nettoyage du tiroir à produits lessiviels.
Entretien du hublot et du tambour
Nettoyage de la pompe
Contrôle du tuyau d’arrivée de l’eau

Précautions et conseils, 29

Sécurité générale
Mise au rebut

Description du lave-linge et démarrage
d’un programme, 30-31

Bandeau de commandes
Voyants
Démarrage d’un programme

FR

Programmes, 32

Tableau des programmes

Personnalisations, 33

Sélection de la température
Sélection de l’essorage
Fonctions

Produits lessiviels et linge, 34

Tiroir à produits lessiviels
Triage du linge
Linge ou vêtements particuliers
Système d’équilibrage de la charge

Anomalies et remèdes, 35

Assistance, 36

25

Installation

FR

! Conserver ce mode d’emploi pour pouvoir le
consulter à tout moment. En cas de vente, de
cession ou de déménagement, veiller à ce qu’il
suive toujours le lave-linge pour que son nou­veau propriétaire soit informé sur son mode de
fonctionnement et puisse profiter des conseils
correspondants.
! Lire attentivement les instructions: elles fournis­sent des conseils importants sur l’installation,
l’utilisation et la sécurité de l’appareil.

Déballage et mise à niveau

Déballage

1. Déballer le lave-linge.

2. Contrôler que le lave-linge n’a pas été endom­magé pendant le transport. S’il est abîmé, ne pas
le raccorder et contacter le vendeur.

3. Enlever les vis de
prot ection se rva nt
au transport, le ca­outchouc et la cale,
placés dans la partie
arrière (voir figure).

Une bonne mise à niveau garantit la stabilité
de l’appareil et évite qu’il y ait des vibrations,
du bruit et des déplacements en cours de
fonctionnement. Si la machine est posée sur
de la moquette ou un tapis, régler les pieds de
manière à ce qu’il y ait suffisamment d’espace
pour assurer une bonne ventilation.

Raccordements eau et électricité

Raccordement du tuyau d’arrivée de l’eau

1. Reliez le tuyau d’ali­mentation en le vissant
à un robinet d’eau froi­de à embout fileté 3/4
gaz (voir figure).
Faire couler l’eau ju­squ’à ce qu’elle soit
limpide et sans impure­tés avant de raccorder.

2. Raccorder le tuyau
d’arrivée de l’eau au
lave-linge en le vissant
à la prise d’eau prévue,
dans la partie arrière
en haut à droite (voir
figure).

4. Boucher les trous à l’aide des bouchons
plastique fournis.

5. Conserver toutes ces pièces: il faudra les
remonter en cas de transport du lave-linge.

! Les pièces d’emballage ne sont pas des jouets
pour enfants.

Mise à niveau

1. Installer le lave-linge sur un sol plat et rigide,
sans l’appuyer contre des murs, des meubles
ou autre.

2. Si le sol n’est pas
parfaitement horizon­tal, visser ou dévisser
les pieds de réglage
avant (voir figure) pour
niveler l’appareil; son
angle d’inclinaison,
mesuré sur le plan
de travail, ne doit pas
dépasser 2°.

3. Attention à ce que le tuyau ne soit pas plié
ou écrasé.

! La pression de l’eau doit être comprise entre
les valeurs indiquées dans le tableau des Ca­ractéristiques techniques (voir page ci-contre).

! Si la longueur du tuyau d’alimentation ne suffit
pas, s’adresser à un magasin spécialisé ou à un
technicien agréé.

! N’utiliser que des tuyaux neufs.

! Utiliser ceux qui sont fournis avec l’appareil.

26
