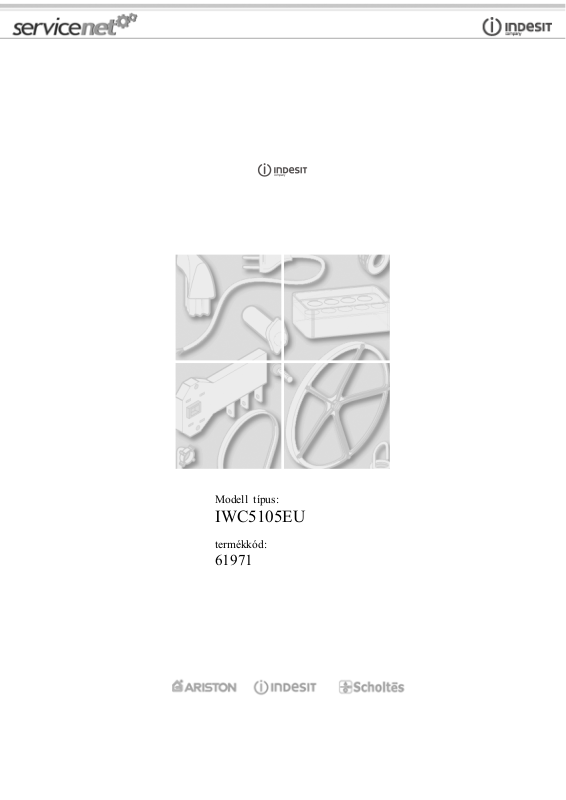

Modell típus:
IWC5105EU

termékkód:
61971

Általános jegyzet

Technikai Dokumentáció irányelvei

----------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------

Itt néhány általlános információ találhatsz a technikai dokumentáció egyszerűbb használatához.

1. Azonos termékcsalád típusai azonos robbantott ábrát tartalmaznak, mely a teljes alkatrész választékot mutatja,
általánosságban, nem szükségszerű hogy az adott terméknek is alkatrésze az ábrán feltüntetett.

2. Némely alaktrész bemutatása nem lehetséges közvetlenül a robbantott ábrákon(használai útmutatók, speciális szererlő
csomagok, stb…) Ezen kódok megtalálhatók az alkatrészlistán azonos hivatkozási számmal azoknál ahol az alkatrészek be
vannak építve vagy 099,999 hivatkozással.A kezelési utasítás,ha már létezik, a 000 referencia számmal lesz ellátva.

3. Minden robbantott ábra jobb felső sarkában megtalálható a gyári szám , ami mutatja bizonyos modellek gyártásának kezdetét
, néhány modellnek létezhet több robbantott ábrája az adott kategóriában, ami a gyári számok alapján különbözik egymástól és
egy másik alkatrészlista tartozik hozzá.Ebben az esetben a gyári szám megadása szükséges a helyes alkatrész biztosításához.A
robbantott ábra megfelel a legújabb gyári számnak , de az ez előttiekhez szükséges a megfelelő kiegészítés

4. A robbantott ábrák további frissítéseket igényelnek akár már közvetlenül a megjelenés után.Új alkatrészek hozzáadása a
jelenlegi referenciaszámok folytatásával történik.A robbantott ábra felülvizsgálati száma a gyári szám utolsó négy digitjében
látszódik, a jobb felső sarokban.

5. A robbantott ábrához tartozó alkatrész lista mutatja a vonatkozó kódokat több modellre is , minden egyes alkatrészhez más
infpormáció is rendelkezésre áll

REF:

INDUSTRIAL KÓD:a termék különböző változatainak listája (jelezve a termék cimkéjén)ahol ez az alkatrész
használatos;MEGJEGYZÉS:az információ(k) kódszáma,ami jelöli a teljes szakmai beavatkozást, figyeli a változásokat vagy segít
megtalálni a helyes alkatrész kódot.

6. Néhány megjegyzés ugyanabban a részben általános ezért nem csatolódik közvetlenül az alkatrészhez.Azért ,hogy a legjobban
követhessük a termék változásait,a legjobb,ha követjük az összes megjegyzést és folyamatosan ellenőrizzük a dokumentáció
frissítését.

7. A technikai dokumentáció borítója megmutatja a model nevét és termékkódját

mod.IWC5105EU page 2

1180160N Robbantott ábrák

mod.IWC5105EU page 3

1180160N alkatrész lista

refer Kód Az S/N To S/N Helyettesít Leírás jegyzet ipari kód

001 C00115814 worktop - white

002 C00115811 cabinet white evo ii tev ind.pw

005 C00270548 on/off gomb pw indesit ecotime

006 C00270604 modul egység kijelző led indesit

007 C00270601 modul alátét display ecotime

008 C00270550 gomb (5) pw indesit ecotime

010 C00271017 vezérlő panel+fogantyú pw

011 C00270544 összeszerelt programozó

012 C00270603 spin/temperat. regulation knob

013 C00270980 door frame and glass assy pw

014 C00270986 ablak nyitó készlet indesit ecotime

015 C00115813 lábazat fehér pw ind. tev. evoii

016 C00264036 állítható láb m8 h=2,9 cm thread

017 C00059869 láb rugó d =11 mm h = 21 mm

018 C00046667 vezeték rögzítő 'ab636tx'

021 C00115812 hátsó fehér lap pw

022 C00056932 bolt

022 C00058925 spacer

022 C00065879 bolt

022 C00119279 alátét

022 C00119410 távtartó

023 C00141387 cable clamp hose

024 C00064755 drain hose collar

025 C00096210 önzáró csavar 4.8 x8 testfr

026 C00255430 ablak pánt 4.5 mm indesit

028 C00254045 hátsó rögzített láb h= 10 mm

031 C00084817 beüzemelés dugó hardware

099 C00044085 bútor furatfedő dugó
