Page 1

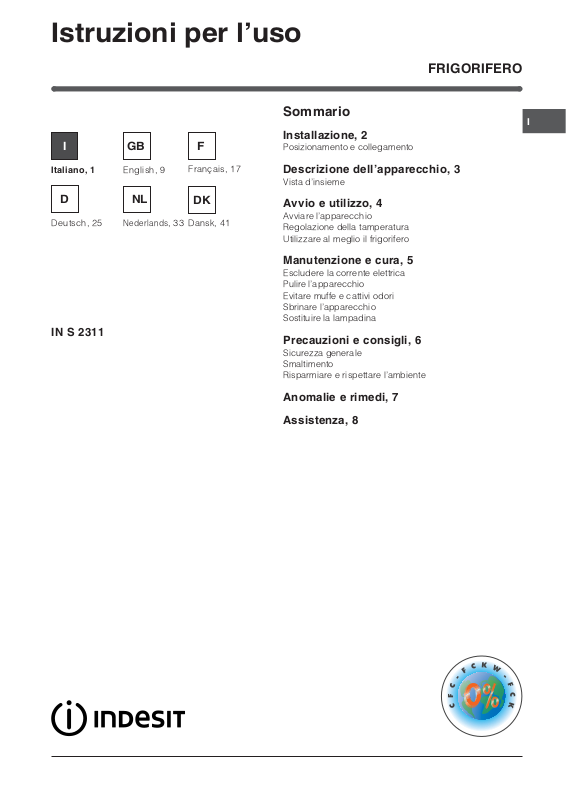

Istruzioni per luso

FRIGORIFERO

GBI F

Italiano, 1 English, 9

Deutsch, 25

Nederlands

IN S 2311

Français, 17

Dansk, 41

, 33

Sommario

Installazione, 2

Posizionamento e collegamento

Descrizione dellapparecchio, 3

Vista dinsieme

Avvio e utilizzo, 4

Avviare lapparecchio Regolazione della tamperatura Utilizzare al meglio il frigorifero

Manutenzione e cura, 5

Escludere la corrente elettrica Pulire lapparecchio Evitare muffe e cattivi odori Sbrinare lapparecchio Sostituire la lampadina

Precauzioni e consigli, 6

Sicurezza generale Smaltimento Risparmiare e rispettare lambiente

Anomalie e rimedi, 7

Assistenza, 8

Page 2

Installazione

! È importante conservare questo libretto per poterlo

consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme allapparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza.

Posizionamento e collegamento

Posizionamento

1. Posizionare lapparecchio in un ambiente ben aerato e non umido.

2. Non ostruire le griglie posteriori di ventilazione: compressore e condensatore emettono calore e richiedono una buona aerazione per funzionare bene e contenere i consumi elettrici.

3. Lasciare lapparecchio lontano da fonti di calore (la luce solare diretta, una cucina elettrica).

Collegamento elettrico

Dopo il trasporto, posizionare lapparecchio verticalmente e attendere almeno 3 ore prima di collegarlo allimpianto elettrico. Prima di inserire la spina nella presa della corrente, accertarsi che:

 la presa abbia la messa a terra e sia a norma di legge;  la presa sia in grado di sopportare il carico massimo

di potenza della macchina, indicato nella targhetta caratteristiche posta nel vano frigorifero in basso a sinistra (es 150 W);

 la tensione di alimentazione sia compresa nei valori

indicati nella targhetta caratteristiche, posta in basso a sinistra (es 220-240 V);

 la presa sia compatibile con la spina dellapparecchio.

In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza); non usare prolunghe e multiple.

! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere facilmente raggiungibili.

! Il cavo non deve subire piegature o compressioni. ! Il cavo deve essere controllato periodicamente

e sostituito solo da tecnici autorizzati (vedi Assistenza).

! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Page 3

Descrizione dellapparecchio

Vista dinsieme

Le istruzioni sulluso valgono per diversi modelli per cui è possibile che la figura presenti particolari differenti rispetto a quelli dellapparecchio acquistato. La descrizione degli oggetti più complessi si trova nelle pagine seguenti.

Balconcino estraibile con coperchio e

Manopola

REGOLAZIONE

DELLA

TEMPERATURA

RIPIANO

con PORTAUOVA

Balconcino estraibile

PORTAOGGETTI



Cassetto

FRUTTA e

VERDURA

 Variabili per numero e/o per posizione.

Presente solo in alcuni modelli.

Scomparto per una

BOTTIGLIA da 2 LITRI

Balconcino

BOTTIGLIE

Page 4

Avvio e utilizzo

Avviare lapparecchio

! Prima di avviare lapparecchio, seguire le istruzioni sullinstallazione (vedi Installazione).

! Prima di collegare lapparecchio pulire bene i vani e gli accessori con acqua tiepida e bicarbonato.

1. Inserire la spina nella presa e accertarsi che

si accenda la lampada di illuminazione interna.

2. Ruotare la manopola per LA REGOLAZIONE DELLA

TEMPERATURA su un valore medio. Dopo qualche ora sarà possibile inserire alimenti nel frigorifero.

Regolazione della temperatura

La temperatura all'interno del reparto frigorifero si regola automaticamente in base alla posizione della manopola del termostato. 1 = meno freddo 4 = più freddo Si consiglia, comunque, una posizione media Per aumentare lo spazio e disposizione e migliorare l'aspetto estetico, questo apparecchio ha la "parte raffreddante" posizionata all'interno della parete posteriore del reparto frigo. Tale parete, durante il funzionamento, si presenterà coperta di brina, oppure di goccioline di acqua a secondo se il compressore è in funzione o in pausa. Non preoccupatevi di questo! Il frigorifero sta lavorando in modo normale. Se si imposta la manopola per LA REGOLAZIONE DELLA TEMPERATURA su valori alti, con grossi quantitativi di alimenti e con una temperatura ambiente elevata, lapparecchio può funzionare di continuo, favorendo uneccessiva formazione di brina ed eccessivi consumi elettrici: ovviare spostando la manopola verso i valori più bassi (verrà effettuato uno sbrinamento automatico). Negli apparecchi statici laria circola in modo naturale: quella più fredda tende a scendere perché più pesante. Ecco come sistemare gli alimenti:

RIPIANI: pieni o a griglia.

estrarre completamente il ripiano.

Sono estraibili e regolabili in altezza grazie alle apposite guide (vedi figura), per linserimento di contenitori o alimenti di notevole dimensione. Per regolare laltezza non è necessario

Utilizzare al meglio il frigorifero

 Per regolare la temperatura utilizzare la manopola per

LA REGOLAZIONE DELLA TEMPERATURA (vedi Descrizione).

 Inserire soltanto alimenti freddi o appena tiepidi, non

caldi (vedi Precauzioni e consigli).

 Ricordarsi che gli alimenti cotti non si mantengono più

a lungo di quelli crudi.

 Non inserire liquidi in recipienti scoperti:

provocherebbero un aumento di umidità con conseguente formazione di condensa.

Cibo Disposizione nel frigorifero

'EVRIITIWGITYPMXS 7STVEMGEWWIXXMJVYXXEIZIVHYVE

*SVQEKKMJVIWGLM 7STVEMGEWW IX XMJVY X XEIZIVHY VE

'MFMGSXXM 7YUYEPWMEWMVMTMERS

7EPEQMTERIMR GEWWIX XEGMSGGSPEXE

*VYXXEIZIVHYVE 2IMGEWWIXXMJVYXXEIZIVHYVE

9SZE 2IPPkETTSWMXS FEPGSR GMRS

&Y VV SIQEVKEVMRE 2IPPkETTSWMXS FEPGSR GMRS

&SX XMKPMIFMFMXIPEXXI 2IKPMETTS WMXMFEPGSRGMRM

7YUYEPWMEWMVMTMERS

Page 5

Manutenzione e cura

Escludere la corrente elettrica

Durante i lavori di pulizia e manutenzione è necessario isolare lapparecchio dalla rete di alimentazione staccando la spina dalla presa. Non è sufficiente portare la manopola per la regolazione della temperatura sulla posizione  spento) per eliminare ogni contatto elettrico.

 (apparecchio

Pulire lapparecchio

 Le parti esterne, le parti interne e le guarnizioni in

gomma possono essere pulite con una spugnetta imbevuta di acqua tiepida e bicarbonato di sodio o sapone neutro. Non usare solventi, abrasivi, candeggina o ammoniaca.

 Gli accessori estraibili possono essere messi a bagno

in acqua calda e sapone o detersivo per piatti. Sciacquarli e asciugarli con cura.

Evitare muffe e cattivi odori

 Lapparecchio è fabbricato con materiali igienici

che non trasmettono odori. Per mantenere questa caratteristica è necessario che i cibi vengano sempre protetti e chiusi bene. Ciò eviterà anche la formazione di macchie.

 Nel caso si voglia spegnere lapparecchio per un

lungo periodo, pulire linterno e lasciare le porte aperte.

Sbrinare lapparecchio

! Attenersi alle istruzioni sottostanti. Per sbrinare lapparecchio non usare oggetti taglienti ed appuntiti che potrebbero danneggiare irreparabilmente il circuito refrigerante.

Il frigorifero è dotato di sbrinamento automatico: lacqua viene convogliata verso la parte posteriore da un apposito foro di scarico (vedi figura) dove il calore prodotto dal compressore la fa evaporare. Lunico intervento da fare

periodicamente consiste nel pulire il foro di scarico affinché lacqua possa defluire liberamente.

Sostituire la lampadina

Per sostituire la lampadina di illuminazione del vano frigorifero, staccare la spina dalla presa di corrente. Seguire le istruzioni riportate qui sotto.

Accedere alla lampada

togliendo la protezione

come indicato in figura.

Sostituirla con una

analoga di potenza a

quella indicata sulla

protezione (10 W o 05 W).

Page 6

Precauzioni e consigli

! Lapparecchio è stato progettato e costruito

in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:

- 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;

- 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazioni;

- 2002/96/CE..

Sicurezza generale

 Lapparecchio è stato concepito per un uso di tipo

non professionale allinterno dellabitazione.

 Lapparecchio deve essere usato per conservare e

congelare cibi, solo da persone adulte e secondo le istruzioni riportate in questo libretto.

 Lapparecchio non va installato allaperto, nemmeno

se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

 Non toccare lapparecchio a piedi nudi o con le mani

o i piedi bagnati o umidi.

 Non toccare le parti interne raffreddanti: cè pericolo

di ustionarsi o ferirsi.

Smaltimento

 Smaltimento del materiale di imballaggio: attenersi

alle norme locali, così gli imballaggi potranno essere riutilizzati.

 La direttiva Europea 2002/96/CE sui rifiuti di

apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e lambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare lambiente

 Installare lapparecchio in un ambiente fresco e ben

aerato, proteggerlo dallesposizione diretta ai raggi solari, non disporlo vicino a fonti di calore.

 Per introdurre o estrarre gli alimenti, aprire le porte

dellapparecchio il più brevemente possibile. Ogni apertura delle porte causa un notevole dispendio di energia.

 Non staccare la spina dalla presa della corrente

tirando il cavo, bensì afferrando la spina.

 È necessario staccare la spina dalla presa prima di

effettuare operazioni di pulizia e manutenzione. Non è sufficiente portare la manopola per LA REGOLAZIONE DELLA TEMPERATURA sulla posizione  ogni contatto elettrico.

 In caso di guasto, in nessun caso accedere ai

meccanismi interni per tentare una riparazione.

 Non utilizzare, allinterno degli scomparti conservatori

di cibi congelati, utensili taglienti ed appuntiti o apparecchi elettrici se non sono del tipo raccomandato dal costruttore.

 Non mettere in bocca cubetti appena estratti dal

congelatore.

 Non permettere ai bambini di giocare con

lapparecchio. In nessun caso devono sedersi sui cassetti o appendersi alla porta.

 Gli imballaggi non sono giocattoli per bambini.

 (apparecchio spento) per eliminare

 Non riempire con troppi alimenti lapparecchio: per

una buona conservazione, il freddo deve poter circolare liberamente. Se si impedisce la circolazione, il compressore lavorerà continuamente.

 Non introdurre alimenti caldi: alzerebbero la

temperatura interna costringendo il compressore a un grosso lavoro, con grande spreco di energia elettrica.

 Sbrinare lapparecchio qualora si formasse del

ghiaccio (vedi Manutenzione); uno spesso strato di ghiaccio rende più difficile la cessione di freddo agli alimenti e fa aumentare il consumo di energia.

Page 7

Anomalie e rimedi

Può accadere che lapparecchio non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie:

La lampada di illuminazione interna non si accende.

Il frigorifero raffredda poco.

Nel frigorifero gli alimenti si gelano.

Il motore funziona di continuo.

Lapparecchio emette molto rumore.

Possibili cause / Soluzione:

 La spina non è inserita nella presa della corrente o non abbastanza da fare

contatto, oppure in casa non cè corrente.

 La porta non chiude bene o le guarnizioni sono rovinate.  La porta viene aperta molto spesso.  La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta

 Il frigorifero è stato riempito eccessivamente.

 La manopola per LA REGOLAZIONE DELLA TEMPERATURA non è in

posizione corretta.

 Gli alimenti sono a contatto con la parete posteriore.

 La porta non è ben chiusa o viene aperta di continuo.  La temperatura dellambiente esterno è molto alta.

 Lapparecchio non è stato installato ben in piano (vedi Installazione).  Lapparecchio è stato installato tra mobili o oggetti che vibrano

ed emettono rumori.

 Il gas refrigerante interno produce un leggero rumore anche quando

il compressore è fermo: non è un difetto, è normale.

La parete in fondo alla cella frigo presenta brina o goccioline di acqua.

Sul fondo del frigo cè dellacqua.

 Si tratta del normale funzionamento del prodotto.

 Il foro di scarico dellacqua è otturato (vedi Manutenzione).

Page 8

Assistenza

195069535.00

02/2008 - Xerox Business Services

 Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi).  In caso negativo, contattare il Centro Assistenza Tecnica più vicino.

modello numero di serie

Comunicare:

 il tipo di anomalia

Prima di contattare lAssistenza:

 il modello della macchina (Mod.)  il numero di serie (S/N) Queste informazioni si trovano sulla targhetta caratteristiche posta nel vano frigorifero in basso a sinistra.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Non ricorrete mai a tecnici non autorizzati e rifiutate sempre linstallazione di pezzi di ricambio non originali.

Page 9

Operating Instructions

FRIDGE

GBI F

Italiano, 1 English, 9

Nederlands

IN S 2311

Français, 17

Dansk, 41

, 33Deutsch, 25

Contents

Installation, 10

Positioning and connection

Description of the appliance, 11

Overall view

Start-up and use, 12

Starting the appliance Setting the temperature Using the refrigerator to its full potential

Maintenance and care, 13

Switching the appliance off Cleaning the appliance Avoiding mould and unpleasant odours Defrosting the appliance Replacing the light bulb

Precautions and tips, 14

General safety Disposal Respecting and conserving the environment

Troubleshooting, 15

Assistance, 16

Page 10

Installation

! Before placing your new appliance into operation

please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning and connection

Positioning

1. Place the appliance in a well-ventilated humidityfree room.

2. Do not obstruct the rear fan grills. The compressor and condenser give off heat and require good ventilation to operate correctly and save energy.

3. Ensure the appliance is away from any sources of heat (direct sunlight, electric stove, etc.).

Electrical connections

After the appliance has been transported, carefully place it vertically and wait at least 3 hours before connecting it to the electricity mains. Before inserting the plug into the electrical socket ensure the following:

 The appliance is earthed and the plug is compliant

with the law.

 The socket can withstand the maximum power of the

appliance, which is indicated on the data plate located on the bottom left side of the fridge (e.g. 150 W).

 The voltage must be in the range between the

values indicated on the data plate located on the bottom left side (e.g. 220-240V).

 The socket is compatible with the plug of the

appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it (see Assistance). Do not use extension cords or multiple sockets.

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed. ! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

Page 11

Description of the appliance

Overall view

The instructions contained in this manual are applicable to different model refrigerators. The diagrams may not directly represent the appliance purchased. For more complex features, consult the following pages.

Removable lidded shelf with EGG TRAY

TEMPERATURE

control

SHELVES

FRUIT and

VEGETABLE

bin

Removable multipurpose

SHELVES

Compartment for a 2 LITRE BOTTLE

BOTTLE shelf

 Varies by number and/or position.

Available only on certain models.

Page 12

Start-up and use

Starting the appliance

! Before starting the appliance, follow the installation instructions (see Installation). ! Before connecting the appliance, clean the

compartments and accessories well with lukewarm water and bicarbonate.

1. Insert the plug into the socket and ensure that the internal light illuminates.

2. Turn the TEMPERATURE ADJUSTMENT knob to an average value. After a few hours you will be able to put food in the refrigerator.

Setting the temperature

The temperature inside the refrigerator compartment automatically adjusts itself according to the position of the thermostat knob. 1 = warmest 4 = coldest We recommend, however, a medium position. The cooling section of the refrigerator is located inside the back wall of the refrigerator compartment for increased space and improved aesthetics. During operation, the back wall will be covered in frost or water droplets depending on whether the compressor is operating or paused. Do not worry, the refrigerator is functioning normally. If the TEMPERATURE ADJUSTMENT knob has been set on high values with large quantities of food and with a high ambient temperature, the appliance can operate continuously, resulting in excessive frost formation and excessive energy consumption: compensate for this by shifting the knob towards lower values (defrosting will occur automatically). In static appliances, the air circulates in a natural way: the colder air tends to move downwards as it is heavier. The food should be stored as follows:

SHELVES: with or without grill.

Due to the special guides the shelves are removable and the height is adjustable (see diagram), allowing easy storage of large containers and food. Height can be adjusted without complete removal of the shelf.

Using the refrigerator to its full potential

 Use the TEMPERATURE ADJUSTMENT knob to adjust

the temperature (see Description).

 Place only cold or lukewarm foods in the compartment,

not hot foods (see Precautions and tips).

 Remember that cooked foods do not last longer than

raw foods.

 Do not store liquids in open containers. They will

increase humidity in the refrigerator and cause condensation to form.

)RRG

Fresh fish and meat

Fresh cheese

Cooked food On any shelf

Salami, bread loaf, chocolate

Fruit and vegetables In the fruit and vegetable bins

Eggs On the shelf provided

Butter and margarine On the shelf provided

Bottles, drinks, milk On the shelf provided

$UUDQJHPHQWLQVLGHWKH UHIULJHUDWRU

Above the fruit and vegetable bins Above the fruit and vegetable bins

On any shelf

Page 13

Maintenance and care

Switching the appliance off

During cleaning and maintenance it is necessary to disconnect the appliance from the electricity supply: It is not sufficient to set the temperature adjustment knobs on contact.

(appliance off) to eliminate all electrical

Cleaning the appliance

 The external and internal parts, as well as the rubber

seals may be cleaned using a sponge that has been soaked in lukewarm water and bicarbonate of soda or neutral soap. Do not use solvents, abrasive products, bleach or ammonia.

 The removable accessories may be soaked in warm

water and soap or dishwashing liquid. Rinse and dry them carefully.

Avoiding mould and unpleasant odours

 The appliance is manufactured with hygienic materials

which are odour free. In order to maintain an odour free refrigerator and to prevent the formation of stains, food must always be covered or sealed properly.

Defrosting the appliance

! Follow the instructions below. Do not use objects with sharp or pointed edges to defrost the appliance as these may damage the refrigeration circuit beyond repair.

The refrigerator has an automatic defrosting function: water is ducted to the back of the appliance by a special discharge outlet (see diagram) where the heat produced by the compressor causes it to evaporate. It is

necessary to clean the discharge hole regularly so that the water can flow out easily.

Replacing the light bulb

To replace the light bulb in the refrigerator compartment, pull out the plug from the electrical socket. Follow the instructions below.

 If you want to switch the appliance off for an extended

period of time, clean the inside and leave the door open.

Access the light bulb by

removing the cover as

indicated in the

diagram.

Replace it with a similar

light bulb within the

power range indicated

on the cover (10W or

15W).

Page 14

Precautions and tips

! The appliance was designed and manufactured in

compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

This appliance complies with the following Community Directives:

- 73/23/EEC of 19/02/73 (Low Voltage) and subsequent amendments;

-89/336/EEC of 03.05.89 (Electromagnetic Compatibility) and subsequent amendments;

- 2002/96/CE..

General safety

 The appliance was designed for domestic use inside the

home and is not intended for commercial or industrial use.

 The appliance must be used to store and freeze food

products by adults only and according to the instructions in this manual.

 The appliance must not be installed outdoors, even in

covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

 Do not touch the appliance with bare feet or with wet or

moist hands and feet.

 Do not touch the internal cooling elements: this could

cause skin abrasions or frost/freezer burns.

Disposal

 Observe local environmental standards when

disposing packaging material for recycling purposes.

 The European Directive 2002/96/EC on Waste

Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out wheeled bin symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected.

Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

 Install the appliance in a fresh and well-ventilated

room. Ensure that it is protected from direct sunlight and do not place it near heat sources.

 Try to avoid keeping the door open for long periods or

opening the door too frequently in order to conserve energy.

 When unplugging the appliance always pull the plug

from the mains socket, do not pull on the cable.

 Before cleaning and maintenance, always switch off the

appliance and disconnect it from the electrical supply. It is not sufficient to set the temperature adjustment knobs

(appliance off) to eliminate all electrical contact.

 In the case of a malfunction, under no circumstances

should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance.

 Do not use any sharp or pointed utensils or electrical

equipment - other than the type recommended by the manufacturer - inside the frozen food storage compartments.

 Do not put ice cubes taken directly from the freezer into

your mouth.

 Do not allow children to tamper with the controls or play

with the appliance. Under no circumstance should they be allowed to sit on the bins or to hang from the door.

 Keep packaging material out of the reach of children! It

can become a choking or suffocation hazard.

 Do not fill the appliance with too much food:

cold air must circulate freely for food to be preserved properly. If circulation is impeded, the compressor will work continuously.

 Do not place hot food directly into the refrigerator. The

internal temperature will increase and force the compressor to work harder and will consume more energy.

 Defrost the appliance if ice forms (see Maintenance).

A thick layer of ice makes cold transference to food products more difficult and results in increased energy consumption.

 Regularly check the door seals and wipe clean to

ensure they are free of debris and to prevent cold air from escaping (see Maintenance).

Page 15

Troubleshooting

If the appliance does not work, before calling for Assistance (see Assistance), check for a solution from the following list.

Malfunctions:

The internal light does not illuminate.

The refrigerator do not cool well.

The food inside the refrigerator is beginning to freeze.

The motor runs continuously.

The appliance makes a lot of noise.

Possible causes / Solutions:

 The plug has not been inserted into the electrical socket, or not far

enough to make contact, or there is no power in the house.

 The door do not close properly or the seals are damaged.  The door are opened too frequently.  The TEMPERATURE ADJUSTMENT knob is not in the correct position  The refrigerator have been over-filled.

 The TEMPERATURE ADJUSTMENT knob is not in the correct position.  The food is in contact with the back inside wall of the refrigerator.

 The door is not closed properly or is continuously opened.  The outside ambient temperature is very high.

 The appliance has not been installed on a level surface (see Installation).  The appliance has been installed between cabinets that vibrate and

make noise.

 The internal refrigerant makes a slight noise even when the compressor is

off. This is not a defect, it is normal.

The back wall of the refrigerator unit is covered in frost or droplets of wate.

There is water at the bottom of the refrigerator.

 This shows the appliance is operating normally.

 The water discharge hole is blocked (see Maintenance).

Page 16

Assistance

195069535.00

02/2008 - Xerox Business Services

Before calling for Assistance:

 Check if the malfunction can be solved on your own (see Troubleshooting).  If after all the checks, the appliance still does not operate or the problem persists, call the nearest Service

Centre

model serial number

Communicating:

 type of malfunction  appliance model (Mod.)  serial number (S/N) This information can be found on the data plate located on the bottom left side of the refrigerator compartment.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Never call on unauthorized technicians and always refuse spare parts which are not originals.

Page 17

Mode demploi

REFRIGERATEUR

GBI F

Italiano, 1 English, 9

Deutsch, 25

Nederlands

IN S 2311

Français, 17

Dansk, 41

, 33

Sommaire

Installation, 18

Mise en place et raccordement

Description de lappareil, 19

Vue densemble

Mise en marche et utilisation, 20

Mise en service de lappareil Réglage de la température Pour profiter à plein de votre réfrigérateur

Entretien et soins, 21

Mise hors tension Nettoyage de lappareil Contre la formation de moisissures et de mauvaises odeurs Dégivrage de lappareil Remplacement de lampoule déclairage

Précautions et conseils, 22

Sécurité générale Mise au rebut Economies et respect de lenvironnement

Anomalies et remèdes, 23

Assistance, 24

Page 18

Installation

! Conservez ce mode demploi pour pouvoir le consulter

à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce quil suive lappareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur linstallation, lutilisation et la sécurité de votre appareil.

Mise en place et raccordement

Mise en place

1. Placez lappareil dans une pièce bien aérée et non humide.

2. Ne bouchez pas les grilles daération arrière : le compresseur et le condensateur produisent de la chaleur et exigent une bonne aération pour bien fonctionner et réduire la consommation délectricité.

3. Installez lappareil loin de sources de chaleur (rayons directs du soleil, cuisinière électrique).

Raccordement électrique

Après le transport, placez lappareil à la verticale et attendez au moins 3 heures avant de le raccorder à linstallation électrique. Avant de brancher la fiche dans la prise de courant, assurez-vous que :

 la prise est bien munie dune terre conforme à la loi;  la prise est bien apte à supporter la puissance

maximale de lappareil, indiquée sur la plaquette signalétique placée à lintérieur du compartiment réfrigérateur en bas à gauche (ex. 150 W);

 la tension dalimentation est bien comprise entre les

valeurs indiquées sur la plaquette signalétique, placée en bas à gauche (ex.220-240 V);

 la prise est bien compatible avec la fiche de lappareil.

En cas dincompatibilité, faites remplacer la fiche par un technicien agréé (voir Assistance); nutilisez ni rallonges ni prises multiples.

! Après installation de lappareil, le câble électrique et la prise de courant doivent être facilement accessibles.

! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé prériodiquement et ne peut être

remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Page 19

Description de lappareil

Vue densemble

Ces instructions dutilisation sappliquent à plusieurs modèles, il se peut donc que les composants illustrés présentent des différences par rapport à ceux de lappareil que vous avez acheté. Vous trouverez dans les pages suivantes la description des objets plus complexes.

Balconnet amovible à abattant, contenant

Compartiment

CONGELATION et

CONSERVATION

un SUPPORT A OEUFS

CLAYETTE

Bac FRUITS et

LEGUMES

Balconnet amovible

PORTE-OBJETS

Compartment for a 2 LITRE BOTTLE

Balconnet

BOUTEILLES



 Leur nombre et/ou leur emplacement peut varier.

Nexiste que sur certains modèles.

Page 20

Mise en marche et utilisation

Mise en service de lappareil

! Avant de mettre lappareil en service, suivez bien les instructions sur linstallation (voir Installation). ! Avant de brancher votre appareil, nettoyez bien les compartiments et les accessoires à leau tiède additionnée de bicarbonate.

1. Branchez la fiche dans la prise de courant et assurezvous que léclairage intérieur sallume.

2. Amenez le bouton de REGLAGE DE LA TEMPERATURE sur une valeur intermédiaire. Au bout de quelques heures, vous pourrez commencer à stocker des aliments dans le réfrigérateur.

Réglage de la température

Le réglage de la température à lintérieur du compartiment réfrigérateur est automatique en fonction de la position du bouton du thermostat. 1 = moins froid 4 = plus froid Nous conseillons toutefois une position intermédiaire Pour augmenter la place disponible, simplifier le rangement et améliorer laspect esthétique, cet appareil loge sa partie refroidissante à lintérieur de la paroi arrière du compartiment réfrigérateur. Pendant le fonctionnement de lappareil, cette paroi est tour à tour couverte de givre ou de gouttelettes deau selon que le compresseur est en marche ou à larrêt. Ne vous inquiétez pas ! Votre réfrigérateur fonctionne normalement. Si vous amenez le bouton de REGLAGE DE LA TEMPERATURE sur des valeurs plus élevées, que vous stockez de grandes quantités daliments et que la température ambiante est élevée, votre appareil peut fonctionner de façon continue, ce qui entraîne une formation abondante de givre et une consommation délectricité excessive: amenez alors le bouton sur des valeurs plus basses (un dégivrage automatique sera lancé). A lintérieur des appareils statiques lair circule de façon naturelle: lair plus froid a tendance à descendre car il est plus lourd. Quelques exemples de rangement des aliments:

CLAYETTES: pleines ou

de sortir la clayette complètement.

grillagées. Elles sont amovibles et réglables en hauteur grâce à des glissières spéciales (voir figure), pour le rangement de récipients ou daliments de grande dimension. Pour régler la hauteur, pas besoin

Pour profiter à plein de votre réfrigérateur

 Pour régler la température, utilisez le bouton de

REGLAGE DE LA TEMPERATURE (voir Description).

 Nintroduisez que des aliments froids ou à peine tièdes,

jamais chauds (voir Précautions et conseils).

 Les aliments cuits contrairement à ce que lon croit ne se

conservent pas plus longuement que les aliments crus.

 Nintroduisez pas de récipients non fermés contenant

des liquides : ces derniers entraîneraient une augmentation de lhumidité et la formation deau condensée.

Aliments

Viande et poisson évidé

Fromages frais

Aliments cuits Sur n’importe quelle clayette

Saucissons, pain de mie, chocolat

Fruits et légumes

Œufs Dans le balconnet prévu

Beurre et m argarine Dans le balconnet prévu Bo uteilles, boissons,

lait

Rangement à l’intérieur du réfrigérateur

Au-dessus des bacs à fruits et légumes Au-dessus des bacs à fruits et légumes

Sur n’importe quelle clayette

Dans les bacs à fruits et à légumes

Dans le balconnet prévu

Page 21

Entretien et soin

Mise hors tension

Pendant les opérations de nettoyage et dentretien, mettez lappareil hors tension en débranchant la fiche de lappareil de la prise de courant. Il ne suffit pas de placer le bouton de réglage de la température sur éteint) pour éliminer tout contact électrique.

(appareil

Nettoyage de lappareil

 Nettoyez lextérieur, lintérieur et les joints en

caoutchouc à laide dune éponge imbibée deau tiède additionnée de bicarbonate de soude ou de savon neutre. Nutilisez pas de solvants, de produits abrasifs, deau de Javel ou dammoniaque.

 mettez tremper les accessoires amovibles dans de

leau chaude additionnée de savon ou de liquide vaisselle. Rincez-les et essuyez-les soigneusement.

Contre la formation de moisissures et de mauvaises odeurs

 Cet appareil est fabriqué dans des matériaux

hygiéniques qui ne transmettent pas dodeur. Pour sauvegarder cette caractéristique, veillez à bien emballer et couvrir vos aliments. Vous éviterez par la même occasion la formation de taches.

 Si vous devez laisser votre appareil éteint pendant

une période de temps prolongée, nettoyez-le bien lintérieur et laissez les portes ouvertes.

Dégivrage de lappareil

! Conformez-vous aux instructions suivantes. Ne pas utiliser dobjets pointus et coupants pour dégivrer lappareil, ils risqueraient dendommager irréparablement le circuit réfrigérant.

Le réfrigérateur est muni dun système de dégivrage automatique : leau est acheminée vers la paroi arrière par un trou dévacuation (voir figure) où la chaleur produite par le compresseur la fait évaporer. Il vous suffit de nettoyer périodiquement le trou dévacuation pour

permettre à leau de sécouler normalement.

Remplacement de lampoule déclairage

Pour remplacer lampoule déclairage du compartiment réfrigérateur, débranchez la fiche de la prise de courant. Suivez les indications fournies ci-dessous.

Pour pouvoir remplacer lampoule, démontez le couvercle de protection comme illustré (voir figure). Remplacez-la par une ampoule semblable dont la puissance doit correspondre à celle indiquée sur le couvercle de protection (10 W ou 15 W).

Page 22

Précautions et conseils

! Lappareil a été conçu et fabriqué conformément aux

normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tensione) et modifications suivantes;

-89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications suivantes;

- 2002/96/CE.

Sécurité générale

 Cet appareil a été conçu pour un usage familial, de

type non professionnel.

 Cet appareil qui sert à conserver et à congeler des

aliments ne doit être utilisé que par des adultes conformément aux instructions du mode demploi.

 Cet appareil ne doit pas être installé en extérieur,

même dans un endroit à labri, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.

 Ne touchez pas à lappareil pieds nus ou si vos mains

ou pieds sont mouillés ou humides.

 Ne touchez pas aux parties refroidissantes: vous

pourriez vous brûler ou vous blesser.

 Pour débrancher la fiche de la prise de courant,

sortez la fiche, ne tirez surtout pas sur le câble.

 Avant deffectuer toute opération de nettoyage ou

dentretien, débranchez la fiche de la prise de courant. Il ne suffit pas de placer le bouton de REGLAGE DE LA TEMPERATURE sur éteint) pour éliminer tout contact électrique.

 En cas de panne, nessayez en aucun cas daccéder

aux mécanismes internes pour tenter de réparer lappareil.

 Ne pas utiliser, à lintérieur des compartiments de

conservation pour aliments congelés, dustensiles pointus et coupants ou dappareils électriques dun type autre que celui recommandé par le fabricant.

 Ne pas porter à la bouche des glaçons à peine sortis

du congélateur.

(appareil

Mise au rebut

 Mise au rebut du matériel demballage : conformez-

vous aux réglementations locales, les emballages pourront ainsi être recyclés.

 La Directive Européenne 2002/96/EC sur les Déchets

des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin doptimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire limpact sur la santé humaine et lenvironnement. Le symbole de la poubelle barrée est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour lenlèvement de leur vieil appareil.

Economies et respect de lenvironnement

 Installez votre appareil dans un endroit frais et bien

aéré, protégez-le contre lexposition directe aux rayons du soleil et ne le placez pas près de sources de chaleur.

 Pour introduire ou sortir les aliments, nouvrez les portes

de lappareil que le temps strictement nécessaire. Chaque ouverture de porte cause une considérable dépense dénergie.

 Ne chargez pas trop votre appareil: pour une bonne

conservation des aliments, le froid doit pouvoir circuler librement. Si la circulation est entravée, le compresseur travaillera en permanence.

 Nintroduisez pas daliments chauds : ces derniers font

monter la température intérieure ce qui oblige le compresseur à travailler beaucoup plus en gaspillant un tas délectricité.

 Dégivrez lappareil dès que de la glace se dépose (voir

Entretien); une couche de glace trop épaisse gêne considérablement la cession de froid aux aliments et augmente la consommation délectricité.

 Gardez toujours les joints propres et en bon état pour

quils adhèrent bien aux portes et ne laissent pas le froid séchapper (voir Entretien).

 Ne permettez pas aux enfants de jouer avec

lappareil. Il ne faut en aucun cas quils sasseyent sur les tiroirs ou quils saccrochent à la porte.

 Les emballages ne sont pas des jouets pour enfants.

Page 23

Anomalies et remèdes

Il peut arriver que lappareil ne fonctionne pas. Avant de téléphoner au service de dépannage (voir Assistance), contrôlez sil ne sagit pas dun problème facile à résoudre à laide de la liste suivante.

Anomalies:

Léclairage intérieur ne sallume pas.

Le réfrigérateur insuffisantinsuffisant

insuffisant.

insuffisantinsuffisant

Les aliments gèlent à lintérieur du réfrigérateur.

Le moteur est branché en permanence.

Lappareil est très bruyant.

a un rendementa un rendement

a un rendement

a un rendementa un rendement

Causes / Solution possibles:

 La fiche nest pas branchée dans la prise de courant ou pas assez

enfoncée pour quil y ait contact ou bien il y a une coupure de courant.

 Les portes ne ferment pas bien ou les joints sont abîmés.  Ouverture trop fréquente des portes.  La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte

 Le réfrigérateur ne soit pas trop rempli.

 La position du bouton de REGLAGE DE LA TEMPERATURE nest pas

correcte

 Les aliments touchent à la paroi arrière.

 La porte nest pas bien fermée ou trop souvent ouverte.  La température à lextérieur est très élevée.

 Lappareil na pas été installé bien à plat (voir Installation).  Lappareil est installé entre des meubles ou des objets qui vibrent et font

du bruit.

 Le gaz réfrigérant interne produit un léger bruit même quand le

compresseur est à larrêt : il ne sagit pas dun défaut, cest tout à fait normal.

Formation de givre ou de gouttelettes deau sur la paroi arrière du compartiment réfrigérateur.

Il y a de leau dans le fond du réfrigérateur.

 Il sagit du fonctionnement normal du produit.

 Le trou dévacuation de leau est bouché (voir Entretien).

Page 24

Assistance

195069535.00

02/2008 - Xerox Business Services

 Vérifiez si vous pouvez résoudre lanomalie vous-même (voir Anomalies et Remèdes).  Si, malgré tous ces contrôles, lappareil ne fonctionne toujours pas et linconvénient persiste, faites appel

au service après-vente le plus proche de chez vous.

modèle numéro de série

Signalez :

Avant de contacter le centre dAssistance :

 le type danomalie  le modèle de lappareil (Mod.)  le numéro de série (S/N) Vous trouverez tous ces renseignements sur létiquette signalétique placée dans le compartiment réfrigérateur en bas à gauche.

Gross Bruto Brut

Test P.S-I.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

93139180000 S/N 704211801

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Ne faites jamais appel à des techniciens non agréés et refusez toujours des pièces détachées non originales.

Page 25

Gebrauchsanleitungen

KÜHLSCHRANK

GBI F

Italiano, 1 English, 9

Deutsch, 25

Nederlands

IN S 2311

Français, 17

Dansk, 41

, 33

Inhaltsverzeichnis

Installation, 26

Aufstellort und elektrischer Anschluss

Beschreibung Ihres Gerätes, 27

Geräteansicht

Inbetriebsetzung und Gebrauch, 28

Einschalten Ihres Gerätes Temperatureinstellung Optimaler Gebrauch des Kühlschranks

Wartung und Pflege, 29

Abschalten Ihres Gerätes vom Stromnetz Reinigung Ihres Gerätes Vermeidung von Schimmelpilz- und Geruchsbildung Abtauen Ihres Gerätes Lampenaustausch

Vorsichtsmaßregeln und Hinweise, 30

Allgemeine Sicherheit Entsorgung Energie sparen und Umwelt schonen

Störungen und Abhilfe, 31

Kundendienst, 32

Page 26

Installation

! Es ist äußerst wichtig, diese Bedienungsanleitung

sorgfältig aufzubewahren, um sie jederzeit zu Rate ziehen zu können. Sorgen Sie dafür, dass sie im Falle eines Umzugs oder Übergabe an einen anderen Benutzer das Gerät stets begleitet, damit auch der Nachbesitzer die Möglichkeit hat, diese zu Rate zu ziehen.

! Lesen Sie bitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.

Aufstellort und elektrischer Anschluss

Aufstellort

1. Stellen Sie das Gerät in einem gut belüfteten und trockenen Raum auf.

2. Die hinteren Belüftungsöffnungen dürfen nicht zugestellt bzw. abgedeckt werden: Kompressor und Kondensator geben Wärme ab und benötigen eine gute Belüftung um optimal zu arbeiten und den Stromverbrauch nicht unnötig zu erhöhen

3. Stellen Sie das Gerät fern von Wärmequellen auf (Sonnenlicht, Elektroherd).

Elektrischer Anschluss

Warten Sie nach dem Transport etwa 3 Stunden, bevor Sie das Gerät an das Elektronetz anschließen. Vor Einfügen des Steckers in die Steckdose ist sicherzustellen, dass

 die Steckdose über eine normgerechte Erdung

verfügt;

 die Steckdose die auf dem Typenschild (befindlich im

Kühlschrank unten links) angegebene max. Leistungsaufnahme des Gerätes trägt (z.B. 150 W);

 die Netzspannung den auf dem Typenschild

(befindlich in der Kühlzone unten links) angegebenen Werten entspricht z.B. 220-240 V);

 die Steckdose mit dem Netzstecker übereinstimmt.

Sollte dies nicht der Fall sein, dann lassen Sie den

Stecker durch autorisiertes Fachpersonal (siehe Kundendienst) austauschen; verwenden Sie auf keinen Fall Verlängerungen oder Vielfachsteckdosen.

! Netzkabel und Stecker müssen bei installiertem Gerät leicht zugänglich sein. ! Das Netzkabel darf nicht gebogen bzw. eingeklemmt werden. ! Das Kabel muss regelmäßig kontrolliert werden und darf nur durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

! Der Hersteller lehnt jede Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollten.

Page 27

Beschreibung Ihres Gerätes

Geräteansicht

Die Gebrauchsanleitungen gelten für mehrere Gerätemodelle. Demnach ist es möglich, dass die Abbildung Details enthält, über die Ihr Gerät nicht verfügt. Die Beschreibung weiterer Komponenten ersehen Sie auf nachfolgender Seite.

Abnehmbare Ablagen mit Deckel,

TEMPERATURREGLER

mit EIERFACH

ABLAGE

Schale für

OBST und

GEMÜSE

Abnehmbare Ablage für TUBEN UND

DOSEN

Fach für eine 2LITER-FLASCHE

Ablage für

FLASCHEN

 Unterschiedliche Anzahl und Platzierung.

Nicht bei allen Modellen.

Page 28

Inbetriebsetzung und Gebrauch

Einschalten Ihres Gerätes

! Bevor Sie Ihr Gerät in Betrieb setzen, beachten Sie bitte aufmerksam die Installationshinweise (siehe

Installation).

! Bevor Sie das Gerät anschließen, müssen die Fächer und das Zubehör gründlich mit lauwarmem Wasser und Bikarbonat gereinigt werden.

1. Stecken Sie den Netzstecker in die Steckdose und

stellen Sie sicher, dass sich die Innenbeleuchtung einschaltet.

2. Drehen Sie den TEMPERATURSCHALTER auf einen

mittleren Wert. Nach einigen Stunden können die Lebensmittel in den Kühlschrank eingeräumt werden.

Temperatureinstellung

Die Innentemperatur des Kühlschranks wird automatisch geregelt, je nach Einstellung des Thermostatenschalters. 1 = höchste Temperatur 5 = kälteste Temperatur Es empfiehlt sich, einen mittleren Wert einzustellen. Zur Verbesserung der Ästhetik sowie zur Erhöhung des Nutzvolumens, ist in der Rückwand des Kühlteils ein Rückwandverdampfer integriert. Dieser ist daher abwechselnd mit Reif oder Wassertropfen bedeckt, je nach dem ob der Kompressor in Funktion ist oder nicht. Keine Sorge! Der Kühlschrank arbeitet völlig normal. Beides ist ganz normal. Wird der TEMPERATURSCHALTER auf hohe Werte eingestellt, und werden bei hohen Umgebungstemperaturen große Lebensmittelmengen gelagert, ist es möglich, dass der Kompressor laufend arbeitet und demnach die Reifbildung und der Energieverbrauch ansteigt. Um dies zu vermeiden, drehen Sie den Schalter auf niedrigere Werte (es wird automatisch abgetaut). Bei den statischen Geräten zirkuliert die Luft auf natürliche Weise: Die Kaltluft sinkt nach unten, da sie schwerer ist. So werden die Lebensmittel korrekt gelagert:

Lebensmittel Lagerplatz im Kühlschrank

Fleisch und gesäuberter Fisch

Frischkäse

Gekochte Speisen In jedem beliebigen Fach

Salami, Toastbrot, Schokolade

Obst und Gemüse In der Obst- und Gemüseschale

Eier Im entsprechenden Türbord Butter und

Margarine Flaschen, Getränke, Milch

Im Fach oberhalb der Obst- und Gemüseschale Im Fach oberhalb der Obst- und Gemüseschale

In jedem beliebigen Fach

Im entsprechenden Türbord

ABLAGEN: glattflächig oder in Gitterform. Sie können herausgezogen und dank entsprechender Führungen (siehe Abbildung), höhenverstellt werden, um auch große Behältnisse unterbringen zu können. Zur Höhenverstellung ist es nicht erforderlich, die Ablage ganz herauszuziehen.

Optimaler Gebrauch des Kühlschranks

 Stellen Sie mittels des TEMPERATURSCHALTERS die

Temperatur ein (siehe Beschreibung).

 Legen Sie nur abgekühlte, höchstenfalls lauwarme,

niemals heiße Speisen ein (siehe Vorsichtsmaßregeln und Hinweise).

 Bitte beachten Sie, dass gekochte Speisen nicht

länger halten als rohe Speisen.

 Bewahren Sie keine Flüssigkeiten in offenen Behältern

auf: sie würden die Feuchtigkeit erhöhen und demzufolge Kondensbildung verursachen.

Page 29

Wartung und Pflege

Abschalten Ihres Gerätes vom Stromnetz

Bei Reinigungs- und Wartungsmaßnahmen muss das Gerät durch Herausziehen des Netzsteckers vom Stromnetz getrennt werden. Es genügt nicht, den Temperaturschalter auf Position (Gerät ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

Reinigung Ihres Gerätes

 Das Gehäuse des Gerätes, außen und innen, sowie

die Türdichtungen können mit einem mit Wasser und Bikarbonat oder einer milden Spüllauge getränkten Schwamm gereinigt werden. Vermeiden Sie Löse-, Scheuer-, Bleichmittel oder Ammoniak.

 Das Zubehör kann herausgenommen und in einer

warmen Spüllauge gereinigt werden. Anschließend sorgfältig klarspülen und trockenreiben.

Vermeidung von Schimmelpilz- und Geruchsbildung

Abtauen Ihres Gerätes

! Verfahren Sie hierzu wie nachstehend beschrieben. Beschleunigen Sie den Abtauvorgang bitte nicht durch Einsatz von elektrischen oder mechanischen Vorrichtungen oder Werkzeugen, sondern verwenden Sie hierzu nur den mitgelieferten Schaber, der Kältekreis könnte sonst beschädigt werden.

Der Kühlschrank taut automatisch ab: Das Tauwasser wird nach hinten durch eine kleine Ablauföffnung (siehe Abbildung) abgeleitet, wo es dank der vom Kompressor erzeugten Wärme verdampft. Diese kleine Öffnung sollte

jedoch regelmäßig gereinigt werden, damit das Tauwasser unbehindert ablaufen kann.

Lampenaustausch

 Das Gerät wurde mit hygienischen Materialien gefertigt,

die keine Gerüche übertragen. Um diese Eigenschaft nicht zu verlieren, sind die Lebensmittel stets gut verschlossen bzw. verpackt zu lagern. Hierdurch wird auch die Bildung von Flecken vermieden.

 Soll das Gerät für längere Zeit stillgelegt werden,

reinigen Sie den Innenraum und lassen Sie die Gerätetür offenstehen.

Zum Austausch der Lampe der Kühlschrankbeleuchtung muss der Netzstecker aus der Steckdose gezogen werden. Verfahren Sie wie nachfolgend beschrieben.

Öffnen Sie die Lampenabdeckung wie auf der Abbildung veranschaulicht. Ersetzen Sie die Lampe durch eine neue derselben Leistung und Bauform (auf der Schutzabdeckung angegeben)(10 W oder 15 W).

Page 30

Vorsichtsmaßregeln und Hinweise

! Das Gerät wurde nach den strengsten internationalen

Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen geliefert und sollten aufmerksam gelesen werden.

Dieses Gerät entspricht den folgenden EGRichtlinien:

-73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen.

- 89/336/EWG vom 03.05.89 (elektromagnetische Verträglichkeit) und nachfolgenden Änderungen.

- 2002/96/CE..

Allgemeine Sicherheit

 Dieses Gerät ist für den nicht professionellen Einsatz im

privaten Haushalt bestimmt.

 Das Gerät ist zum Kühlen und Einfrieren von

Lebensmitteln zu verwenden, und nur von Erwachsenen gemäß den Hinweisen der vorliegenden Gebrauchsanweisung zu benutzen.

 Der Kühl-/ und Gefrierkombi darf nicht im Freien

aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.

 Berühren Sie das Gerät nicht, wenn Sie barfuß sind, und

auch nicht mit nassen oder feuchten Händen oder Füßen.

 Berühren Sie nicht den Rückwandverdampfer: es besteht

Verletzungsgefahr.

 Ziehen Sie den Gerätestecker nicht am Netzkabel aus der

Steckdose, sondern nur am Stecker selbst.

 Vor allen Reinigungs- und Wartungsmaßnahmen muss

der Netzstecker gezogen werden. Es genügt nicht, den TEMPERATURSCHALTER auf Position ausgeschaltet) zu drehen, um jeglichen Stromkontakt auszuschließen.

 Bei etwaigen Störungen versuchen Sie bitte nicht, das

Gerät selbst zu reparieren.

 Verwenden Sie im Innern der Gefriergutlagerfächer bitte

keine scharfen oder spitzen Gegenstände oder Elektrogeräte, sondern nur die vom Hersteller erlaubten Hilfsmittel.

(Gerät

Entsorgung

 Entsorgung des Verpackungsmaterials: Befolgen Sie die

lokalen Vorschriften, Verpackungsmaterial kann wiederverwertet werden.

 Gemäß der Europäischen Richtlinie 2002/96/EC über

Elektro- und Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol durchgestrichene Mülltonne auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten.

Energie sparen und Umwelt schonen

 Stellen Sie das Gerät in einem trockenen, gut

belüftbaren Raum auf, nicht direkt in der Sonne oder in der Nähe von Wärmequellen.

 Öffnen Sie die Gerätetür so kurz wie möglich, wenn Sie

Lebensmittel lagern oder herausnehmen. Bei jeder Türöffnung geht wertvolle Energie verloren.

 Das Gerät sollte nicht überladen werden: Zur

Haltbarkeit der Lebensmittel muss die Kälte frei zirkulieren können. Die Behinderung der Zirkulation hat zur Folge, dass der Kompressor ständig arbeitet.

 Stellen Sie keine warmen Speisen in das Gerät, sie

würden die Temperatur erheblich erhöhen und den Kompressor zu einer höheren Leistung zwingen, was eine unnötige Verschwendung an Energie bedeutet.

 Halten Sie die Dichtungen stets effizient und sauber,

damit sie ordnungsgemäß an den Türen anhaften und die Kälte nicht entweichen lassen (siehe Wartung).

 Eiswürfel nicht sofort in den Mund nehmen.

 Erlauben Sie Kindern nicht, mit dem Gerät zu spielen. Auf

keinen Fall dürfen sie sich auf die Gefrierzonenschalen setzen, oder sich an die Tür hängen.

 Verpackungsmaterial ist kein Spielzeug für Kinder.

Page 31

Störungen und Abhilfe Kundendienst

Gerätestörung: Bevor Sie sich an den Technischen Kundendienst wenden (siehe Kundendienst), vergewissern Sie sich bitte zuerst, ob es sich um eine Kleinigkeit handelt, die Sie selbst beheben können. Ziehen Sie hierzu nachstehendes Verzeichnis zu Rate.

Störungen:

Die Innenbeleuchtung schaltet nicht ein.

Die Kühlleistung des Kühlschranks ist zu gering.

Der Kühlschrank kühlt zu stark, das Kühlgut gefriert.

Der Motor läuft ununterbrochen.

Das Betriebsgeräusch ist zu stark.

Mögliche Ursachen / Abhilfe:

 Der Netzstecker steckt nicht in der Steckdose, oder er sitzt nicht fest, so

dass kein Kontakt hergestellt wird; oder es besteht ein Stromausfall.

 Die Türen schließen nicht gut bzw. die Dichtungen sind verschlissen.  Die Türen werden zu oft geöffnet.  Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Der Kühlschrank oder das Gefrierfach wurde zu sehr beladen.  Die Geräte-Betriebsraumtemperatur liegt unter 14°C.

 Der TEMPERATURSCHALTER ist nicht richtig eingestellt.  Das Kühlgut kommt mit der Rückwand in Berührung.

 Die Tür ist nicht richtig geschlossen oder wird zu häufig geöffnet.  Die Umgebungstemperatur ist sehr hoch.

 Das Gerät wurde nicht eben aufgestellt (siehe Installation).  Das Gerät wurde zwischen Möbelteilen oder Gegenständen aufgestellt,

die vibrieren und daher zur Geräuschbildung Ihres Gerätes beitragen.

 Das Kühlmittel verursacht ein leises Geräusch auch wenn der

Kompressor nicht arbeitet: dies ist kein Fehler sondern ganz normal.

An der Kühlzonen-Rückwand bildet sich Reif oder Wassertropfen.

Auf dem Boden des Kühlschranks steht Wasser.

 Es handelt es sich um die normale Funktionsweise des Produkts.

 Die Tauwasserablauföffnung ist verstopft (siehe Wartung).

Page 32

Kundendienst

195069535.00

02/2008 - Xerox Business Services

Bevor Sie sich an den Kundendienst wenden:

 Prüfen Sie bitte, ob die Störung nicht selbst behoben werden kann (siehe Störungen und Abhilfe).  Sollte trotz aller Kontrollen das Gerät nicht funktionieren, bzw. die Störung weiter bestehen bleiben, kontaktieren

Sie bitte die nächstgelegene technische Kundendienststelle.

Modell Modellnummer

Geben Sie bitte Folgendes an:

93139180000 S/N 704211801

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

kg/24 h

4,0

Max 15 w Class Clase

Classe

 die Art der Störung  das Gerätemodell (Mod.)  die Modellnummer (S/N). Entnehmen Sie diese Daten bitte dem Typenschild (befindlich in der Kühlzone unten links).

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr. Made in Italy 13918

Wenden Sie sich auf keinen Fall an nicht autorisierte Techniker und lassen Sie ausschließlich OriginalErsatzteile einbauen.

Page 33

Gebruiksaanwijzingen

KOELKAST

GBI

Italiano, 1 English, 9

Deutsch, 25

Nederlands

IN S 2311

, 33

Français, 17

Dansk, 41

Inhoud

Installatie, 34

Plaatsen en aansluiten

Beschrijving van het apparaat, 35

Algemeen aanzicht

Starten en gebruik, 36

Het apparaat starten Regelen van de temperaturen Optimaal gebruik van de koelkast

Onderhoud en verzorging, 37

De elektrische stroom afsluiten Het apparaat reinigen Het vermijden van schimmel en vervelende luchtjes Het apparaat ontdooien Het lampje vervangen

Voorzorgsmaatregelen en advies, 38

Algemene veiligheid Afvalverwijdering Het milieu sparen en respecteren

Storingen en oplossingen, 39

Service, 40

Page 34

Installatie

! Bewaar dit boekje zorgvuldig voor eventuele toekomstige

raadpleging. Wanneer u het product weggeeft, verkoopt of wanneer u verhuist, dient u dit boekje bij het apparaat te bewaren zodat alle nodige informatie voorhanden blijft.

! Lees de gebruiksaanwijzingen zorgvuldig door: er staat belangrijke informatie in over installatie, gebruik en veiligheid.

Plaatsen en aansluiten

Plaatsen

1. Plaats het apparaat in een goed geventileerd en droog vertrek.

2. Laat de ventilatieroosters aan de achterzijde vrij: de compressor en de condensator geven warmte af en vereisen een goede ventilatie om goed te functioneren en het elektriciteitsverbruik te beperken.

3. Houdt het apparaat ver van hittebronnen vandaan (direct zonlicht, elektrisch gasfornuis).

Elektrische aansluiting

Zet het apparaat na het transport verticaal en wacht minstens 3 uur voordat u het aansluit aan het elektriciteitsnet. Voordat u de stekker in het stopcontact steekt, dient u zich ervan te verzekeren dat:

 het stopcontact geaard is en voldoet aan de geldende

normen;

 het stopcontact in staat is het maximale vermogen van het

apparaat te dragen, zoals aangegeven op het typeplaatje dat zich onderin links in het koelgedeelte bevindt (bv. 150 W);

 de spanning zich bevindt tussen de waarden die staan

aangegeven op het typeplaatje, dat zich onderin links bevindt (bv. 220-240 V);

 het stopcontact en de stekker overeenkomen.

Als dat niet het geval is, dient een erkende monteur de stekker te vervangen (zie Service); gebruik geen verlengsnoeren of dubbelstekkers.

! Wanneer het apparaat geïnstalleerd is, moeten het snoer en het stopcontact makkelijk te bereiken zijn.

! Het snoer mag niet worden gebogen of samengedrukt.

! Het snoer moet van tijd tot tijd worden gecontroleerd en mag

alleen door erkende monteurs worden vervangen (zie Service).

! De fabrikant kan niet verantwoordelijkheid worden gesteld als deze normen niet worden nageleefd.

Page 35

Beschrijving van het apparaat

Algemeen aanzicht

Deze gebruiksaanwijzingen gelden voor verscheidene modellen en het is daarom mogelijk dat de figuur andere details afbeeldt dan het door u aangeschafte apparaat. De beschrijving van de meest complexe elementen vind u terug in de volgende paginas.

Uitneembaar vak met deksel, voor

TEMPERATUURKNOP

EIERREK

DRAAGPLATEAU

GROENTE- en

FRUITLADE

Uitneembaar vak voor VARIA

Ruimte voor een 2

LITER FLES

Vak voor FLESSEN



 Deze kunnen variëren voor wat betreft aantal of positie.

Alleen op enkele modellen aanwezig.

Page 36

Starten en gebruik

Het apparaat starten

! Voordat u het apparaat in gebruik stelt, dient u de instructies voor wat betreft de installatie na te volgen

(zie Installatie).

! Voordat u het apparaat aansluit, dient u zowel het koelals het diepvriesgedeelte, alsook het toebehoren met lauw water en soda te reinigen.

1. Steek de stekker in het stopcontact en verzeker u ervan dat het lampje aan de binnenkant van het apparaat aangaat.

2. Draai de knop van de TEMPERATUURREGELING op een middelmatige stand. Na enkele uren kunt u de levensmiddelen in de koelkast zetten.

Regelen van de temperaturen

De temperatuur in het koelgedeelte wordt automatisch geregeld aan de hand van de stand van de thermostaatknop. 1 = minder koud 4 = kouder Wij raden een gemiddelde stand aan. Het koelsysteem van dit apparaat bevindt zich aan de binnenkant van de achterwand van het koelgedeelte. Hiermee ontstaat een grotere en efficiëntere binnenruimte en een verbeterd esthetisch effect. Deze achterwand zal tijdens de werking van het apparaat ofwel bedekt zijn met ijs, ofwel met waterdruppels, naar gelang de compressor wel of niet in gebruik is. Maakt u zich hier dus geen zorgen om! De koelkast werkt op normale wijze. Als u de knop TEMPERATUURREGELING op een hoge stand zet en als er tegelijkertijd veel etenswaar en een hoge buitentemperatuur is, zou het kunnen gebeuren dat het apparaat constant werkt. Dit heeft een overtollige ijsproductie en een hoog elektriciteitsverbruik als gevolg: dit kan voorkomen worden door de knop op een lagere stand te zetten (er zal een automatische ontdooiing plaatsvinden). In statische apparaten zal de lucht op natuurlijke wijze circuleren: koude lucht daalt aangezien hij zwaarder is. Daarom dient u de etenswaren op de volgende wijze te rangschikken:

(WHQVZDUHQ

Vlees en vis

Verse kaas

Gekookte etenswaren

Vleeswaren, brood, chocolade

Groente en fruit In de groente- en fruitladen Eieren In het speciale rek Boter en m argarine In het speciale rek

Flessen, frisdrank, melk

3ODDWVLQJLQGHNRHONDVW

Op de laden voor groente en fruit Op de laden voor groente en fruit

Waar u maar wilt

In het speciale rek

DRAAGPLATEAUS: plateaus of

roosters. Deze kunnen dankzij de speciale gleuven worden

verwijderd of in hoogte geregeld (zie afbeelding), voor het invoeren van grote verpakkingen of etenswaren. Het is niet noodzakelijk het draagplateu

volledig te verwijderen om de hoogte te regelen.

Optimaal gebruik van de koelkast

 Gebruik voor het regelen van de temperatuur de knop

TEMPERATUURREGELING(zie Beschrijving).

 Zet alleen koude of lauwe levensmiddelen in de koelkast,

nooit warme (zie Voorzorgsmaatregelen en advies).

 Denk eraan dat u gekookte etenswaren niet langer

kunt bewaren dan rauwe.

 Zet geen vloeistoffen in open flessen of bakken in de

koelkast: dit brengt een toename van de vochtigheidsgraad teweeg en een daaropvolgende condensproductie.

Page 37

Onderhoud en verzorging

De elektrische stroom afsluiten

Tijdens schoonmaak of onderhoud moet u het apparaat afsluiten van de elektrische stroom door de stekker uit het stopcontact te halen. Het is niet voldoende de knop van demperatuurregeling op stand om alle elektrische contacten uit te schakelen.

te zetten (apparaat uit)

Het apparaat reinigen

 De buitenkant, de binnenkant en de rubberen

afdichtingen kunnen worden schoongemaakt met een lauwe spons en soda of een neutraal schoonmaakmiddel. Gebruik geen oplosmiddelen, schuurmiddelen, chloor of ammonia.

 Het uitneembare toebehoren kan worden afgewassen

met warm water en schoonmaak- of afwasmiddelen. Spoel en droog alles goed af.

Het vermijden van schimmel en vervelende luchtjes

 Het apparaat is vervaardigd uit hygiënisch materiaal

dat geen luchtjes absorbeert. Teneinde deze eigenschappen te behouden moet u levensmiddelen altijd goed bewaren en afsluiten. Hierdoor vermijdt u ook het vormen van vlekken.

Het apparaat ontdooien

! Houdt u aan onderstaande instructies. Gebruik om het apparaat te ontdooien geen scherpe of puntige voorwerpen. Deze zouden het koelcircuit onherstelbaar kunnen beschadigen.

De koelkast is voorzien van een automatische ontdooifunctie: het water wordt door een speciale afvoeropening (zie afbeelding) naar de achterkant geleid waar de warmte van de compressor het doet verdampen.

Het enige wat u af en toe moet doen is de opening reinigen en controleren of het water vrijuit kan afvloeien.

Het lampje vervangen

Om het lampje van het koelgedeelte te vervangen, dient u eerst de stekker uit het stopcontact te halen. Volg de instructies die hieronder zijn aangegeven.

 Als u het apparaat voor langere tijd uitzet moet u de

binnenkant reinigen en de deuren openlaten.

Pak het lampje beet door eerst het beschermingskapje te verwijderen zoals aangegeven in de afbeelding. Vervang het met een lampje dat eenzelfde vermogen heeft als staat aangegeven op het kapje (15 W of 25 W).

Page 38

Voorzorgsmaatregelen en advies

! Het apparaat is ontworpen en vervaardigd volgens de

geldende internationale veiligheidsvoorschriften. Deze aanwijzingen zijn geschreven voor uw veiligheid en u dient ze derhalve goed door te nemen.

Dit apparaat voldoet aan de volgende EU Richtlijnen:

- 73/23/EEG van 19/02/73 (Laagspanning) en daaropvolgende wijzigingen;

- 89/336/EEG van 03/05/89 (Elektromagnetische Compatibiliteit) en daaropvolgende wijzigingen;

- 2002/96/CE..

Algemene veiligheid

 Dit apparaat is vervaardigd voor niet-professioneel

gebruik binnenshuis.

 Het apparaat dient te worden gebruikt voor het

bewaren en het invriezen van levensmiddelen. Het dient uitsluitend door volwassenen te worden bediend, volgens de aanwijzingen die aangegeven zijn in dit instructieboekje.

 Het apparaat dient niet buitenshuis te worden

geplaatst, ook niet in overdekte toestand. Het is erg gevaarlijk als het in aanraking komt met regen of als het onweert.

 Raak het apparaat niet blootsvoets of met natte

handen of voeten aan.

 Raak nooit de koelelementen aan de binnenkant aan:

u zou zich kunnen verbranden of verwonden.

 Haal de stekker nooit uit het stopcontact door aan

het snoer te trekken.

 Maak de koelkast niet schoon of voer geen onderhoud

uit als de stekker nog in het stopcontact zit. Het is niet genoeg de TEMPERATUURKNOPPEN op stand zetten (apparaat uit) om alle elektrische contacten uit te schakelen.

Afvalverwijdering

 Verwijdering van het verpakkingsmateriaal: houdt u

aan de plaatselijke normen, zodat het verpakkingsmateriaal hergebruikt kan worden.

 De Europese Richtlijn 2002/96/EC over Vernietiging

van Electrische en Electronische Apparatuur (WEEE), vereist dat oude huishoudelijke electrische apparaten niet mogen vernietigd via de normale ongesorteerde afvalstroom. Oude apparaten moeten apart worden ingezameld om zo het hergebruik van de gebruikte materialen te optimaliseren en de negatieve invloed op de gezondheid en het milieu te reduceren. Het symbool op het product van de afvalcontainer met een kruis erdoor herinnert u aan uw verplichting, dat wanneer u het apparaat vernietigt, het apparaat apart moet worden ingezameld. Consumenten moeten contact opnemen met de locale autoriteiten voor informatie over de juiste wijze van vernietiging van hun oude apparaat.

Het milieu sparen en respecteren

 Plaats het apparaat in een koele, goed geventileerde

ruimte, behoedt het voor directe zonnestralen, plaats het niet dichtbij een warmtebron.

 Laat de deur, wanneer u etenswaren in de koel- of

diepvrieskast zet of eruit haalt, zo kort mogelijk openstaan.

Elke keer dat de deur opengaat ontstaat een aanzienlijk energieverlies.

 Vul het apparaat niet met teveel etenswaren: voor een

optimale conservering moet de koude luchtstroom vrijuit kunnen circuleren. Als u de circulatie belemmert, zal de compressor constant blijven werken.

 Als het apparaat defect is, mag u nooit aan het

interne systeem sleutelen om een reparatie uit te voeren.

 Gebruik in de vakken waar ingevroren

levensmiddelen worden bewaard geen scherpe of puntige voorwerpen of elektrische apparaten die niet door de fabrikant worden aanbevolen.

 Plaats nooit ijsblokjes die net uit de diepvrieskast

komen in uw mond.

 Laat kinderen niet met het apparaat spelen. Ze

mogen in ieder geval nooit op de lades zitten of aan de deur hangen.

 Het verpakkingsmateriaal is geen speelgoed voor

kinderen.

 Zet geen warme levensmiddelen in het apparaat:

deze zouden de binnentemperatuur verhogen waardoor de compressor harder werkt en er een groter elektrisch verbruik ontstaat.

 Ontdooi het apparaat als er ijsvorming plaatsvindt (zie

Onderhoud); een dikke laag ijs vertraagt de koudeoverdracht naar de levensmiddelen en verhoogt het energieverbruik.

 Houdt de afdichtingen efficiënt en schoon, zodat ze

goed aan de deuren sluiten en de kou niet laten ontsnappen (zie Onderhoud).

Page 39

Storingen en oplossingen

Het zou kunnen gebeuren dat het apparaat niet functioneert. Voordat u de Servicedienst belt (zie Service), moet u controleren dat het geen probleem is dat u kunt oplossen met behulp van volgende lijst.

Storingen:

Het lampje van de binnenverlichting gaat niet aan.

De koelkast en de diepvrieskast zijn niet koud genoeg.

In de koelkast bevriezen de etenswaren.

De motor blijft doorlopend draaien

Het apparaat maakt veel lawaai.

Mogelijke oorzaken / Oplossingen:

 De stekker zit niet in het stopcontact, of niet voldoende om contact te

maken. Wellicht zit het hele huis zonder stroom.

 De deuren sluiten niet goed of de afdichtingen zijn versleten.  De deuren worden vaak geopend.  De knop van de TEMPERATUURREGELING staat niet op de goede stand  De koelkast of de diepvrieskast zijn overmatig gevuld.

 De knop van de TEMPERATUURREGELING staat niet op de goede stand  De levensmiddelen staan in contact met de achterwand.

 De deur is niet goed dicht of wordt constant geopend.  De buitentemperatuur is erg hoog.  De ijslaag is meer dan 2-3 mm dik (zie Onderhoud).

 Het apparaat staat niet waterpas (zie Installatie).  Het apparaat staat tussen meubels of objecten die trillen of geluid maken.  Het verkoelingsgas maakt een licht geluid ook wanneer de compressor stil

staat: dit is normaal, het is geen storing.

Op de achterwand van het koelgedeelte bevindt zich ijs of waterdruppels.

Op de bodem van de koelkast ligt water.

 Dit is de normale werking van het product.

 De afvoeropening voor het water is verstopt (zie Onderhoud).

Page 40

Service

195069535.00

02/2008 - Xerox Business Services

Voordat u de Servicedienst belt:

 Controleer of u de storing niet zelf kunt oplossen (zie Storingen en oplossingen).  Indien, ondanks alle controles, het apparaat niet goed werkt en de storing blijft bestaan, kunt u zich tot de

dichtstbijzijnde Technische Dienst wenden.

model serienummer

U moet doorgeven:

 het type storing  het model apparaat (Mod.)  het serienummer (S/N) Deze informatie bevindt zich op het typeplaatje links onderin het koelgedeelte.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w

Class Clase

Classe

Wendt u zich nooit tot onbevoegde installateurs en weiger altijd de installatie van niet originele onderdelen

Page 41

Brugervejledning

GBI

KØLESKAB

Oversigt

Installation, 42

Placering og tilslutning

Italiano, 1 English, 9

Deutsch, 25

Nederlands

IN S 2311

, 33

Français, 17

Dansk, 41

Beskrivelse af apparatet, 43

Komplet oversigt

Start og brug, 44

Start af apparatet Rengøring af apparatet Optimal anvendelse af køleskabet

Vedligeholdelse, 45

Afbrydelse af strømmen Rengøring af apparatet Undgå mug og dårlige lugte Afrimning af apparatet Udskiftning af pære

Forholdsregler og gode råd, 46

Generelt om sikkerheden Bortskaffelse Spar på forbruget og værn om miljøet

Fejlfinding og afhjælpning, 47

Servicecenter, 48

Page 42

Installation

! Det er vigtigt at denne vejledning gemmes, så den altid

kan konsulteres. Hvis køle-/fryseskabet sælges, overdrages eller flyttes, skal man sikre sig, at vejledningen følger med apparatet, så den nye ejer har mulighed for at få oplysninger om funktion og forholdsregler.

Læs instruktionerne omhyggeligt. Vejledningen indeholder

vigtige oplysninger om installation, brug og sikkerhed.

Placering og tilslutning

Placering

1. Placér apparatet på et ikke-fugtigt sted med god ventilation.

2. Undgå at blokere de bageste ventilationsriste. Kompressoren og kondensatoren udsender varme og skal have en god ventilation for at kunne fungere optimalt og klare det elektriske forbrug.

3. Apparatet skal placeres på afstand af varmekilder (direkte sollys, et elektrisk komfur).

Elektrisk tilslutning

Efter transport skal apparatet placeres lodret, og man skal vente mindst 3 timer inden det sluttes til el-anlægget. Inden stikket sættes i stikkontakten skal man sikre sig:

 at stikkontakten har jordforbindelse og i øvrigt

overholder reglerne,

 at stikkontakten kan modstå den maksimale belastning

fra apparatet, som er angivet på skiltet i kølerummet nederst til venstre (f.eks. 150 W);

 at strømspændingen ligger inden for de angivne

værdier på skiltet, der er placeret nederst til venstre (f.eks. 220-240 V);

 at stikkontakten passer til apparatets stik. I modsat fald skal man få udskiftet stikket af en

autoriseret tekniker (se Servicecenter). Anvend ikke forlængerledninger eller flerdobbelte stik.

! Når apparatet er installeret, skal der være let adgang til det elektriske kabel og stikkontakten.

! Kablet må ikke bøjes eller trykkes sammen.

! Kablet skal jævnligt kontrolleres og må udelukkende

udskiftes at autoriserede teknikere (se Servicecenter).

! Producenten fralægger sig ethvert ansvar, såfremt disser regler ikke overholdes.

Page 43

Beskrivelse af apparatet

Komplet oversigt

Brugervejledningen gælder for de forskellige modeller og derfor er det muligt, at visse funktioner på figuren er anderledes end på det købte apparat.

Udtrækkeligt hylderum med låg til

knappen til

REGULERING AF TEMPERATUREN

HYLDE

æg

Udtrækkeligt hylderum TIL

DIVERSE



Skuffe til

FRUGT og

GRØNT

 Kan varieres i antal og/eller placering.

Findes kun på nogle modeller.

Rum til en FLASKE på 2 LITER

Hylderum TIL

FLASKER

Page 44

Start og brug

Start af apparatet

! Inden apparatet tændes, skal man følge installationsinstruktionerne (se Installation). ! Inden apparatet tilsluttes skal man omhyggeligt

rengøre rum og tilbehør i lunken vand med bicarbonat.

1. Sæt stikket i stikkontakten og kontrollér, at den

invendige lampe tænder.

2. Drej knappen til REGULERING AF TEMPERATUREN

over på en middel værdi. Efter nogle timer vil det være muligt at lægge madvarer i køleskabet.

Regulering af temperaturen

Temperaturen i kølerummet reguleres automatisk i henhold til placeringen af knappen til temperaturindstilling.

1 = mindre koldt 4=koldere

Det anbefales dog, at der indstilles på en af de mellemliggende positioner. Af pladsmæssige og udseendemæssige årsager er apparatets køleelement placeret på indersiden af bagvæggen i kølerummet. Denne væg dækkes med rim under brug, eller af vanddråber, alt efter om kompressoren er i brug eller ej. Det skal man ikke bekymre sig om! Køleskabet fungerer helt normalt. Hvis man indstiller knappen til REGULERING AF TEMPERATUREN på en høj værdi med mange madvarer i køleskabet og en høj omgivende temperatur er apparatet kontinuerligt i funktion og sørger først og fremmest for at modvirke dannelse af rim og et for højt el-forbrug. Undgå det ved at dreje knappen over på en lavere værdi (der foretages en automatisk afrimning). I statiske apparater, cirkulerer luften naturligt. Den koldeste luft stiger til vejrs, da den er tungest. Madvarerne skal placeres på følgende måde:

HYLDER: Hele eller riste.

trække hylden helt ud.

Hylderne kan trækkes ud og justeres i højden takket være glideskinnerne (se figuren), så man kan placere større beholdere eller madvarer i kølerummet. For justering i højden er det ikke nødvendigt at

Optimal anvendelse af køleskabet

 Brug knappen til REGULERING AF TEMPERATUREN

til at indstille temperaturen (se Beskrivelse).

 Læg kun kolde eller lunkne madvarer i køleskabet,

ikke varme (se Forholdsregler og gode råd).

 Husk på, at tilberedte madvarer ikke kan holde sig

lige så længe som rå madvarer.

 Hæld ikke flydende væsker i beholdere uden låg. Det

kan medføre en stigning i fugtigheden med efterfølgende kondensdannelse.

7\SHPDGYDUH 3ODFHULQJLN¡OHVNDEHW

Rent kød og fisk I skuffen til frugt og grønt Frisk ost I skuffen til frugt og grønt Tilberedte madvarer På en vilkårlig hylde

Pølse, indpakket brød, chokolade

Frugt og grønt I kasserne til frugt og grønt Æg I det tilhørende hylderum Smør og margarine I det tilhørende hylderum

Flasker, drikkevarer, mælk

På en vilkårlig hylde

I det tilhørende hylderum

Page 45

Vedligeholdelse

Afbrydelse af strømmen

Under rengøring og vedligeholdelse skal apparatet frakobles fra strømforsyningsnettet ved at tage stikket ud af stikkontakten. Det er ikke tilstrækkeligt at dreje knappen til regulering af temperaturen over på position  for at afbryde strømforsyningen.

 (apparatet slukker)

Rengøring af apparatet

 De udvendige og indvendige dele og gummilisterne

kan rengøres med en svamp opblødt i lunken vand og natrium-bicarbonat eller neutral sæbe. Undgå at anvende opløsningsmidler, slibemidler, blegemidler eller ammoniak.

 Tilbehøret kan tages ud og lægges i et kar med varmt

vand og sæbe eller opvaskemiddel. Skyl og tør tilbehøret omhyggeligt.

Undgå mug og dårlige lugte

 Apparatet er fremstillet af hygiejniske materialer, der

ikke udsender lugte. For at bevare denne egenskab skal madvarerne altid beskyttes og dækkes til. På denne måde undgår man også pletter.

 Hvis man ønsker at slukke apparatet i længere tid,

skal det først rengøres indvendigt og døre og låger skal stå åbne.

Afrimning af apparatet

! Følg nedenstående fremgangsmåde. Forsøg ikke at fremskynde processen ved hjælp af genstande eller værktøj, idet det kan beskadige kølekredsløbet.

Køleskabet er udstyret med automatisk afrimning. Vandet bortledes i den bageste del gennem aftapningshullet (se figuren), hvor det fordampes af varmen, der produceres af kompressoren. Det eneste vedligeholdelsesindgreb, der skal udføres, består i

at rengøre afløbshullet, således at vandet kan passere.

Udskiftning af pære

Tag stikket ud af stikkontakten inden pæren i kølerummets lampe udskiftes. Følge instruktionerne herunder.

Pæren tages ud ved at fjerne beskyttelsesdækslet som vist på figuren. Udskift den med en pære af samme styrke som angivet på dækslet (10 W eller 15 W).

Page 46

Forholdsregler og gode råd

! Apparatet er udviklet og konstrueret i overensstemmelse

med internationale sikkerhedsregler. Disse advarsler er angivet af sikkerhedsmæssige årsager, og de skal læses omhyggeligt.

Dette apparat er i overensstemmelse med følgende Europæiske Direktiver:

- 73/23/EØF af 19/02/73 (Lav spænding) og senere ændringer;

- 89/336/EØF af 03/05/89 (Elektromagnetisk kompatibilitet) og senere ændringer;

- 2002/96/CE.

Generelt om sikkerheden

 Apparatet er udviklet til ikke-professionel brug i

hjemmet.

 Apparatet må skal anvendes til opbevaring og

nedfrysning af madvarer, udelukkende af voksne personer og i henhold til instruktionerne angivet i denne vejledning.

 Apparatet må ikke installeres udenfor, heller ikke på

et istandsat sted, idet det er farligt at udsætte det for regn og uvejr.

 Rør ikke ved apparatet med bare fødder eller med

våde hænder eller fødder.

 Undgå at røre ved de indvendige køleelementer. Der

er fare for brandsår eller sår.

 Tag ikke stikket ud af stikkontakten ved at trække i

kablet, men grib derimod fat om stikket.

 Stikket skal tages ud af stikkontakten inden der

udføres vedligeholdelse eller rengøring. Det er ikke tilstrækkeligt, at dreje knappen til REGULERING AF TEMPERATUREN over på position  slukker) for at afbryde strømforsyningen.

 I tilfælde af fejlfunktion må man aldrig forsøge selv at

reparere de indvendige dele.

 Anvend ikke andre genstande eller værktøj end den

medfølgende skraber invendigt i rummene.

 Put aldrig isterninger, der lige er taget ud af fryseren, i

munden.

 Lad ikke børn lege med apparatet. De må under

ingen omstændigheder sætter sig på skufferne eller hænge sig i døren.

 Emballagen må ikke anvendes af børnene til leg.

 (apparatet

Bortskaffelse

 Bortskaffelse af emballagematerialet: Følg de lokale

regler. På denne måde kan emballagen genbruges.

 Det Europæiske Direktiv 2002/96/EC angående Waste

Eelectrical and Electronic Equipment (WEEE  Affaldshåndtering af Elektriske og Elektroniske udstyr), kræver at når gamle elektronisk husholdningsudstyr skal udskilles må dette ikke ske på en usorteret måde. Gamle elektroniske apperater skal indsamles seperat for at optimere genbrugligheden af de materialer apperaterne besidder. Derved reduceres den skadelig påvirkning på mennesker og miljø mest mulig. Symbolet med krydset over skallespanden på produktet, vil påminde dig om dit ansvar til at indsamle disse produkter seperat.

Det opfordres stærkt, at man tager kontakt til sin lokale kommune eller forhandler for yderligere information angående affaldshåndteringen af gamle elektroniske apperater.

Spar på forbruget og værn om miljøet

 Installér apparatet på et friskt og godt ventileret sted,

beskyt det mod direkte solstråler og undgå at placere det ved siden af varmekilder.

 Når madvarer lægges i eller tages ud, skal man sørge

for hurtigst muligt at lukke døren igen. Hver gang døren åbnes, medfører det et betydeligt energispild.

 Fyld ikke for mange madvarer i køleskabet eller

fryseren. For en optimal opbevaring skal kulden kunne cirkulere frit. Hvis cirkulationen forhindres, arbejder kompressoren vedvarende.

 Fyld ikke varme madvarer i køleskabet. Derved stiger

den indvendige temperatur og tvinger kompressoren til at arbejde hårdt, hvilket er spild af energi og strøm.

 Apparatet skal afrimes, når der dannes is (se

Vedligeholdelse). Et tykt lag is gør det sværere at overføre kulden til madvarerne og det medfører et øget energiforbrug.

 Hold pakningerne rene og funktionsdygtige, så de

slutter tæt til døren og ikke lader kulden slippe ud (se Vedligeholdelse).

Page 47

Fejlfinding og afhjælpning

Det kan ske, at apparatet pludselig ikke fungerer. Inden du ringer til Servicecentret (se Servicecenter), bedes du kontrollere, at det ikke drejer sig om et simpelt problem, der kan løses ved hjælp af nedenstående skema.

Fejlfunktion:

Den invendige lampe tænder ikke.

Køle- og fryserummene sænker ikke temperaturen tilstrækkeligt.

Madvarerne i kølerummet fryses.

Motoren er hele tiden i gang.

Apparatet afgiver meget støj.

Mulige årsager / Løsning:

 Stikket er ikke sat i stikkontakten eller det sidder ikke helt i  eller der

er muligvis strømafbrydelse.

 Døren lukker ikke korrekt, eller gummilisterne er ødelagt.  Døren åbnes ofte.  Knap til REGULERING AF TEMPERATUREN er ikke placeret i den

korrekte position.

 Køle- eller fryserummet er fyldt for meget.

 Knap til REGULERING AF TEMPERATUREN er ikke placeret i den

korrekte position.

 Madvarerne er i kontakt med den bageste væg.

 Døren ikke er lukket korrekt, eller den har være åbnet gentagne

gange.

 Den omgivende temperatur er meget høj.

 Apparatet er ikke installeret plant (se Installation).  Apparatet er installeret mellem to køkkenelementer eller elementer,

der vibrerer og udsender støj.

 Den invendige kølegas producerer en svag støj, også når

kompressoren ikke kører. Det er ikke en fejlfunktion, men helt normalt.

Der er vand på bunden af køleskabet.

 Aftapningshullet til vand er blokeret (se Vedligeholdelse).

Page 48

Servicecenter

195069535.00

02/2008 - Xerox Business Services

Inden Servicecentret kontaktes:

 Kontrollér, om du selv kan løse fejlen (se Fejlfinding og afhjælpning).  Hvis apparatet stadig ikke fungerer, og hvis fejlen stadig findes, skal man kontakte nærmeste

Servicecenter.

model

serienummerserienummer

serienummer

serienummerserienummer

Man skal oplyse:

 Fejlens art  Apparatets model (Mod.)  Serienummer (S/N) Disse oplysninger findes på skiltet inden i køleskabet nederst til venstre.

RG 2330

Mod.

220 - 240 V- 50 Hz 150 W

340

Total Gross

Bruto Brut

Compr.

R 134 a

Syst.

kg 0,090

Kompr.

Made in Italy 13918

Gross Bruto Brut

Test P.S-I.

Net Util Utile

Pressure HIGH-235

LOW 140

93139180000 S/N 704211801

Cod.

Gross Bruto Brut

Fuse

A Freez. Capac Poder de Cong

4,0

kg/24 h

Max 15 w Class Clase

Classe

Ret aldrig henvendelse til ikke-autoriserede teknikere, og benyt ikke uoriginale reservedele.
