Italiano
SICUREZZA GENERALE
• Prima di qualsiasi operazione di pulizia o
manutenzione, disinserire la cappa dalla rete elettrica
togliendo la spina o staccando l’interruttore generale
dell’abitazione.
• Per tutte le operazioni di installazione e
manutenzione utilizzare guanti da lavoro.
• L’apparecchio può essere utilizzato da bambini di
età non inferiore a 8 anni e da persone con ridotte
capacità fisiche, sensoriali o mentali, o prive di
esperienza o della necessaria conoscenza, purchè
sotto sorveglianza oppure dopo che le stesse abbiano
ricevuto istruzioni relative all’uso sicuro
dell’apparecchio e alla comprensione dei pericoli ad
esso inerenti.
• I bambini devono essere controllati affinché non
giochino con l’apparecchio.
• La pulizia e la manutenzione non deve essere
effettuata da bambini senza sorveglianza.
• Il locale deve disporre di sufficiente ventilazione,
quando la cappa da cucina viene utilizzata
contemporaneamente ad altri apparecchi a
combustione di gas o altri combustibili.
• La cappa va frequentemente pulita sia internamente
che esternamente (ALMENO UNA VOLTA AL
MESE), rispettare comunque quanto espressamente
indicato nelle istruzioni di manutenzione.
L’inosservanza delle norme di pulizia della cappa e
della sostituzione e pulizia dei filtri comporta rischi di
incendi.
• E’ severamente vietato fare cibi alla fiamma sotto la
cappa.
• Per la sostituzione della lampada utilizzare solo il
tipo lampada indicato nella sezione manutenzione
/sostituzione lampada di questo manuale.
L’impiego di fiamma libera è dannoso ai filtri e può
dar luogo ad incendi, pertanto deve essere evitato in
ogni caso.
La frittura deve essere fatta sotto controllo onde
evitare che l’olio surriscaldato prenda fuoco.
ATTENZIONE: Quando il piano di cottura è in
funzione le parti accessibili della cappa possono
diventare calde.
• Non collegare l’apparecchio alla rete elettrica finche
l’installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico
dei fumi attenersi strettamente a quanto previsto dai regolamenti delle autorità
locali competenti.
• L’aria aspirata non deve essere convogliata in un condotto usato per lo scarico
dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
• Non utilizzare o lasciare la cappa priva di lampade correttamente montate per
possibile rischio di scossa elettrica.
• Mai utilizzare la cappa senza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia
espressamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione
o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzare la lunghezza corretta per le viti che sono identificati nella Guida
all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale
qualificato similare.
ATTENZIONE!
• La mancata installazione di viti e dispositivi di fissaggio in conformità di
queste istruzioni può comportare rischi di natura elettrica.
• Non utilizzare con un programmatore, timer, telecomando separato o
qualsiasi altro dispositivo che si attiva automaticamente.
La cappa può avere estetiche differenti rispetto a quanto illustrato nei
disegni di questo libretto, comunque le istruzioni per l'uso, la
manutenzione e l'installazione rimangono le stesse.
Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina
ogni responsabilità per eventuali inconvenienti, danni o incendi provocati
all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo
manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura
ed è destinata al solo uso domestico.
• E' importante conservare tutti i manuali che accompagnano il prodotto per
poterli consultare in ogni momento. In caso di vendita, di cessione o di
trasloco, assicurarsi che restino insieme al prodotto.
• Leggere attentamente le istruzioni: ci sono importanti informazioni
sull'installazione, sull'uso e sulla sicurezza.
• Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle
condotte di scarico.
• Verificare l'integrità della cappa prima di procedere con l’installazione. In
caso contrario contattare il rivenditore e non proseguire con l'installazione.
La distanza minima fra la superficie di supporto dei recipienti sul dispositivo di
cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 50
cm in caso di cucine elettriche e di 65 cmin caso di cucine a gas o miste.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una
distanza maggiore, bisogna tenerne conto.
IT
11
COLLEGAMENTO ELETTRICO
La tensione di rete deve corrispondere alla tensione riportata sull’etichetta
caratteristiche situata all’interno della cappa. Se provvista di spina allacciare la
cappa ad una presa conforme alle norme vigenti posta in zona accessibile anche
dopo l’installazione. Se sprovvista di spina (collegamento diretto alla rete) o la
spina non è posta in zona accessibile, anche dopo installazione, applicare un
interruttore bipolare a norma che assicuri la disconnessione completa della rete
nelle condizioni della categoria di sovratensione III, conformemente alle regole di
installazione.
ATTENZIONE!
Prima di ricollegare il circuito della cappa all’alimentazione di rete e di verificarne
il corretto funzionamento, controllare sempre che il cavo di rete sia stato montato
correttamente.
Sostituzione del cavo di alimentazione
La cappa è provvista di un cavo alimentazione speciale; in caso di
danneggiamento del cavo, richiederlo al servizio assistenza tecnica.
SCARICO DELL' ARIA
(per le versioni aspiranti)
Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente
all'uscita d'aria (flangia di raccordo).
L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una
diminuizione delle prestazioni di aspirazione ed un drastico aumento della
rumorosità.
Si declina perciò ogni responsabilità in merito.
! Usare un condotto lungo il minimo indispensabile.
! Usare un condotto con minor numero di curve possibile (angolo massimo
della curva: 90°).
! Evitare cambiamenti drastici di sezione del condotto.
! L'azienda declina ogni responsabilità qualora queste norme non vengano
rispettate.
FILTRANTE O ASPIRANTE ?
! La vostra cappa è pronta per essere utilizzata in versione aspirante.
Per utilizzare la cappa in versione filtrante va installato l’apposito KIT
ACCESSORIO.
Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è
già fornito a corredo o va acquistato a parte.
Nota: Se fornito a corredo, in alcuni casi, il sistema di filtraggio aggiuntivo a
base di carboni attivi potrebbe essere già installato sulla cappa.
Le informazioni per la trasformazione della cappa da versione aspirante a
versione filtrante sono già contenute in questo manuale.
Versione aspirante
I vapori vengono evacuati verso l’esterno tramite un tubo di scarico fissato alla
flangia di raccordo.
ATTENZIONE!
Il tubo di evacuazione non è fornito e va acquistato.
Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di
connessione.
ATTENZIONE!
Se la cappa è provvista di filtro/i a carbone, questo/i deve/devono essere
rimosso/i.
Versione filtrante
L’aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella
stanza. Per utilizzare la cappa in questa versione è necessario installare un
sistema di filtraggio aggiuntivo a base di carboni attivi.

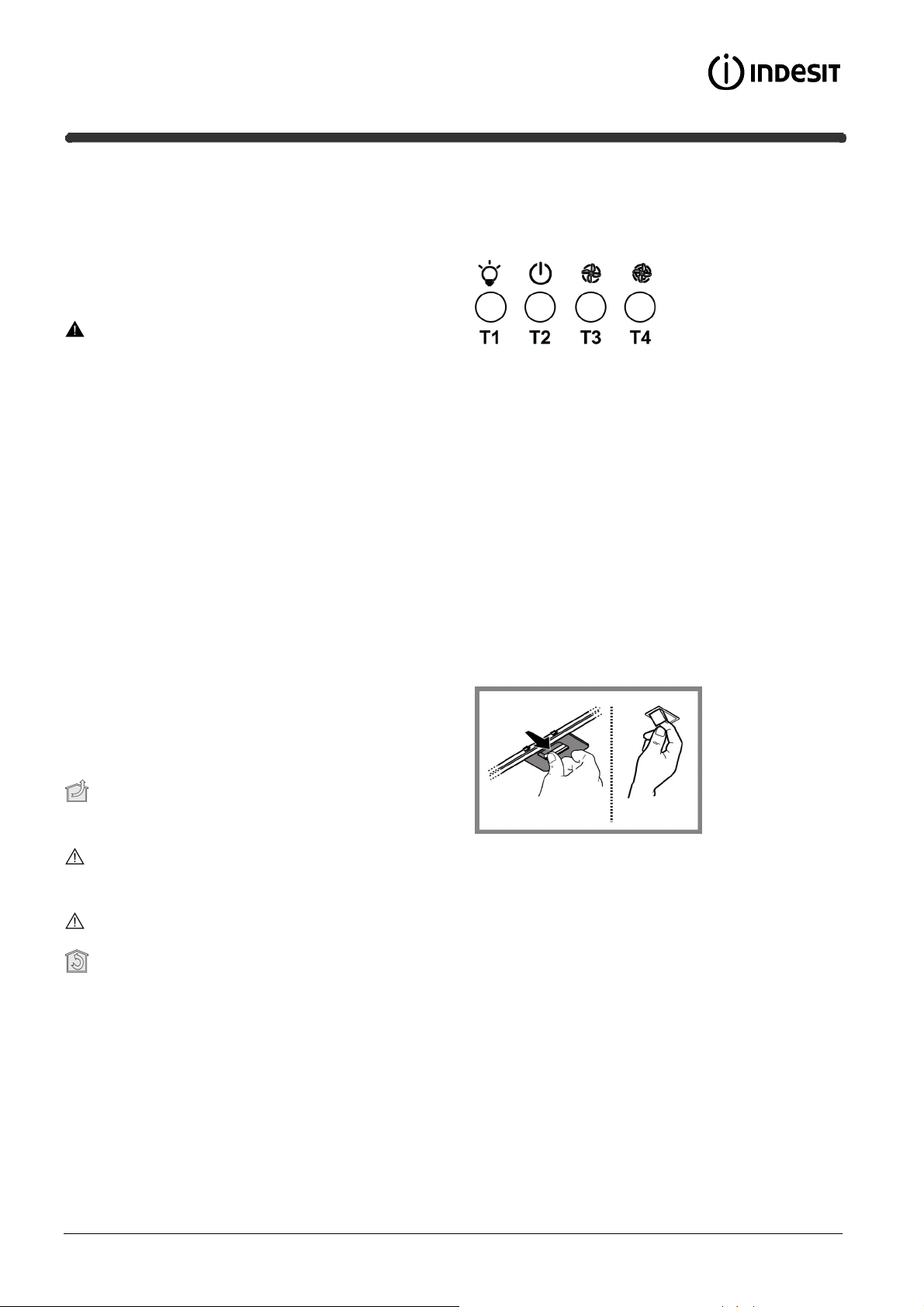

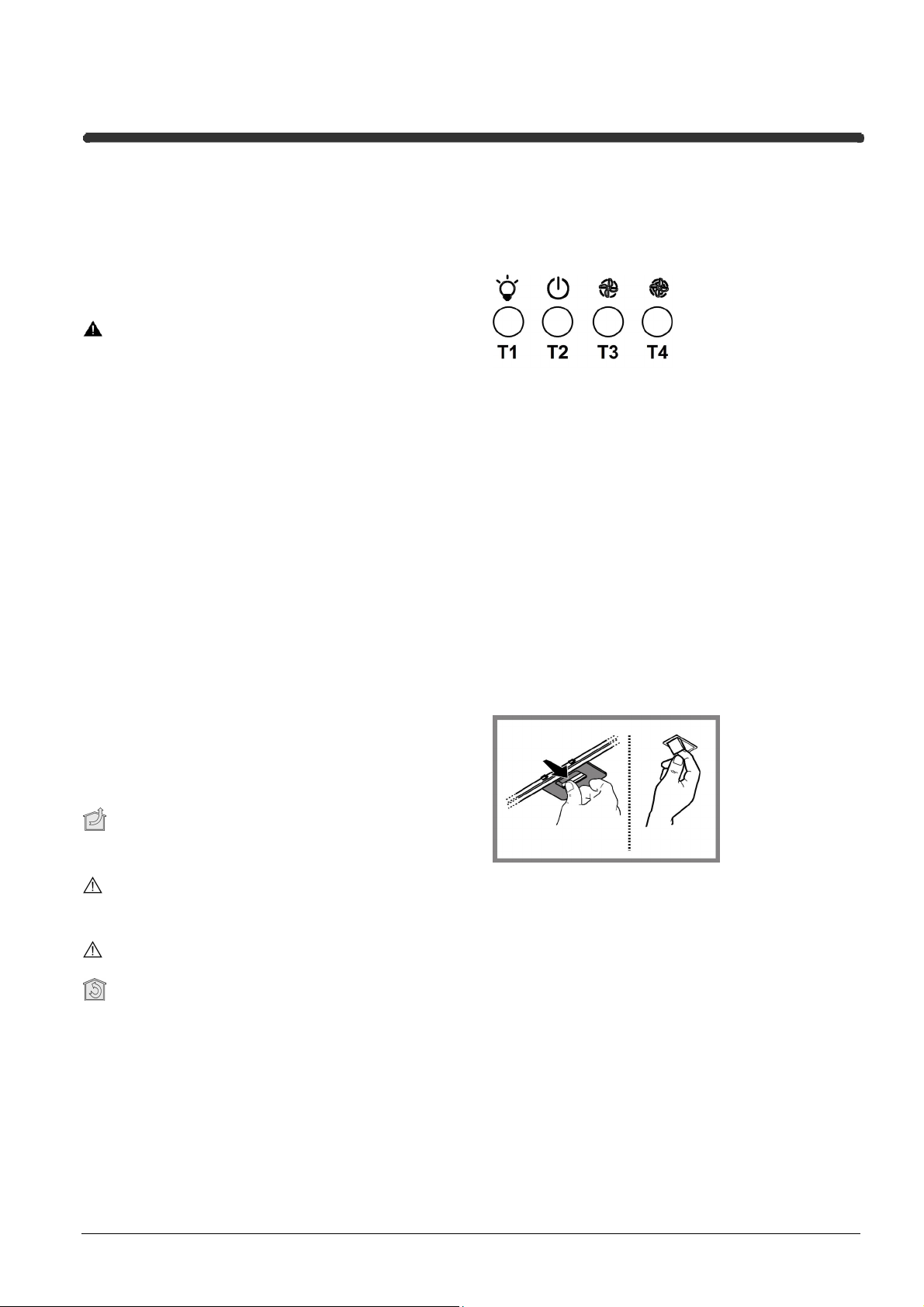

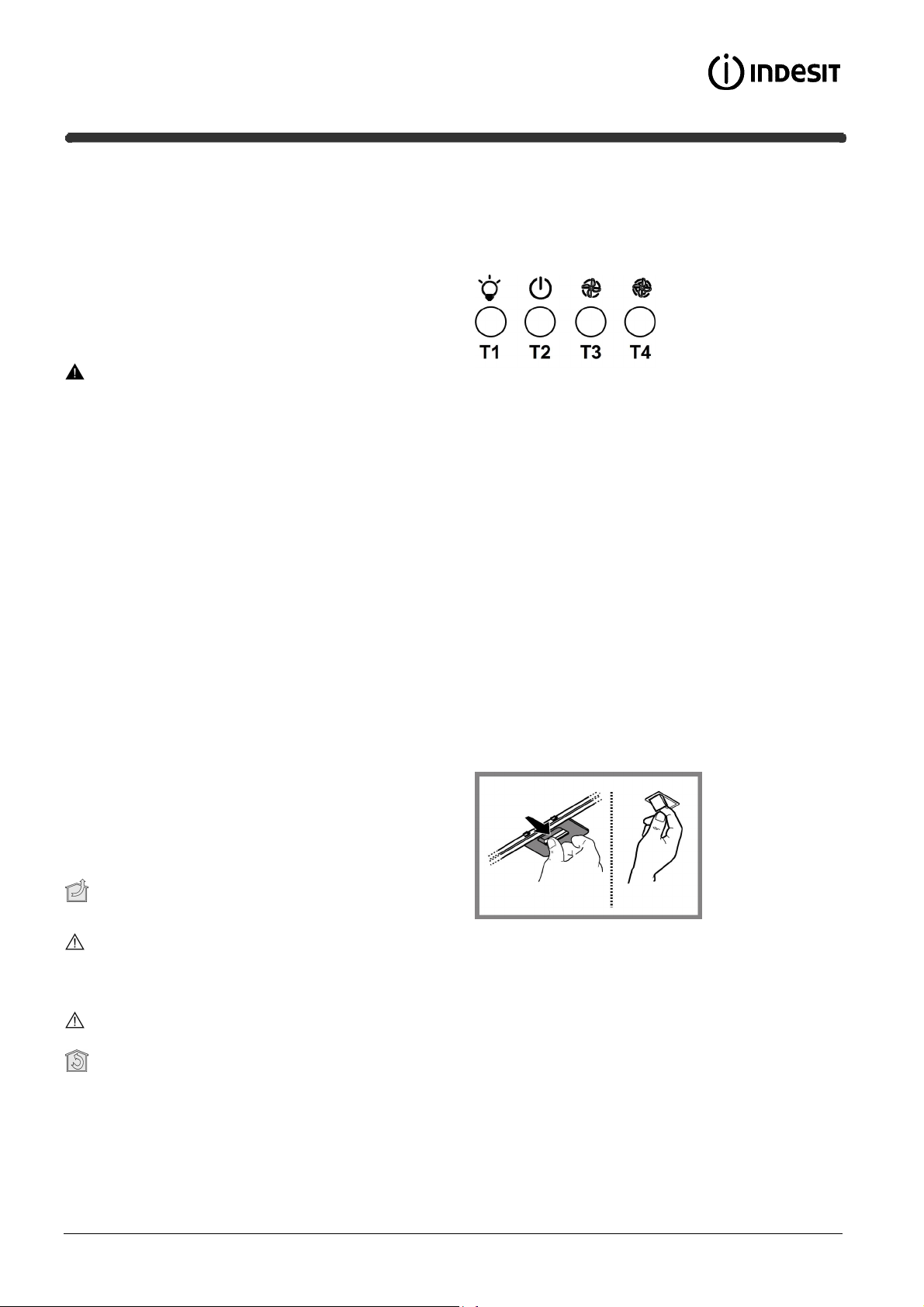

COMANDI
La cappa è fornita di un pannello comandi con un controllo delle velocità di
aspirazione ed un controllo di accensione della luce per l'illuminazione del piano
di cottura.

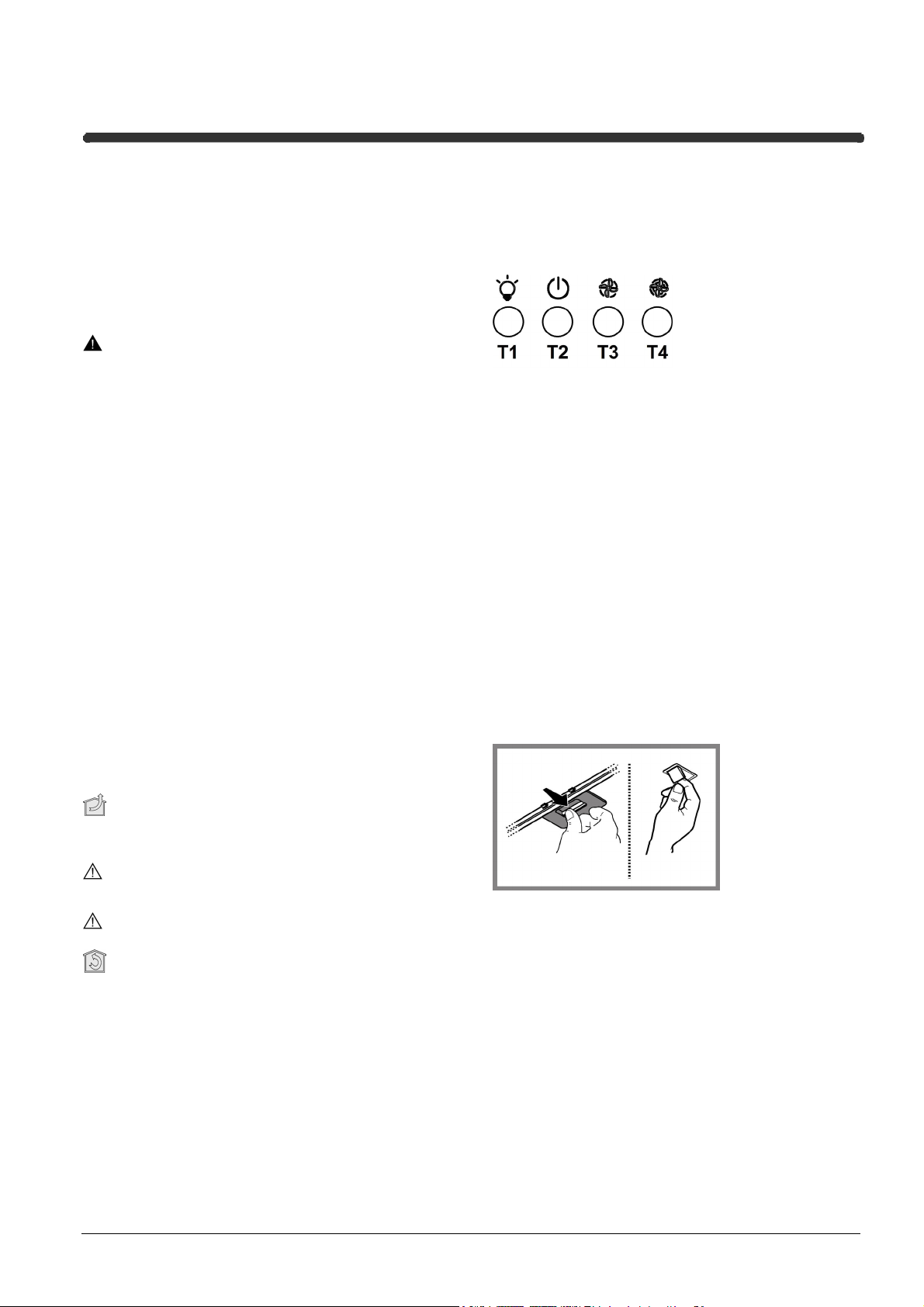

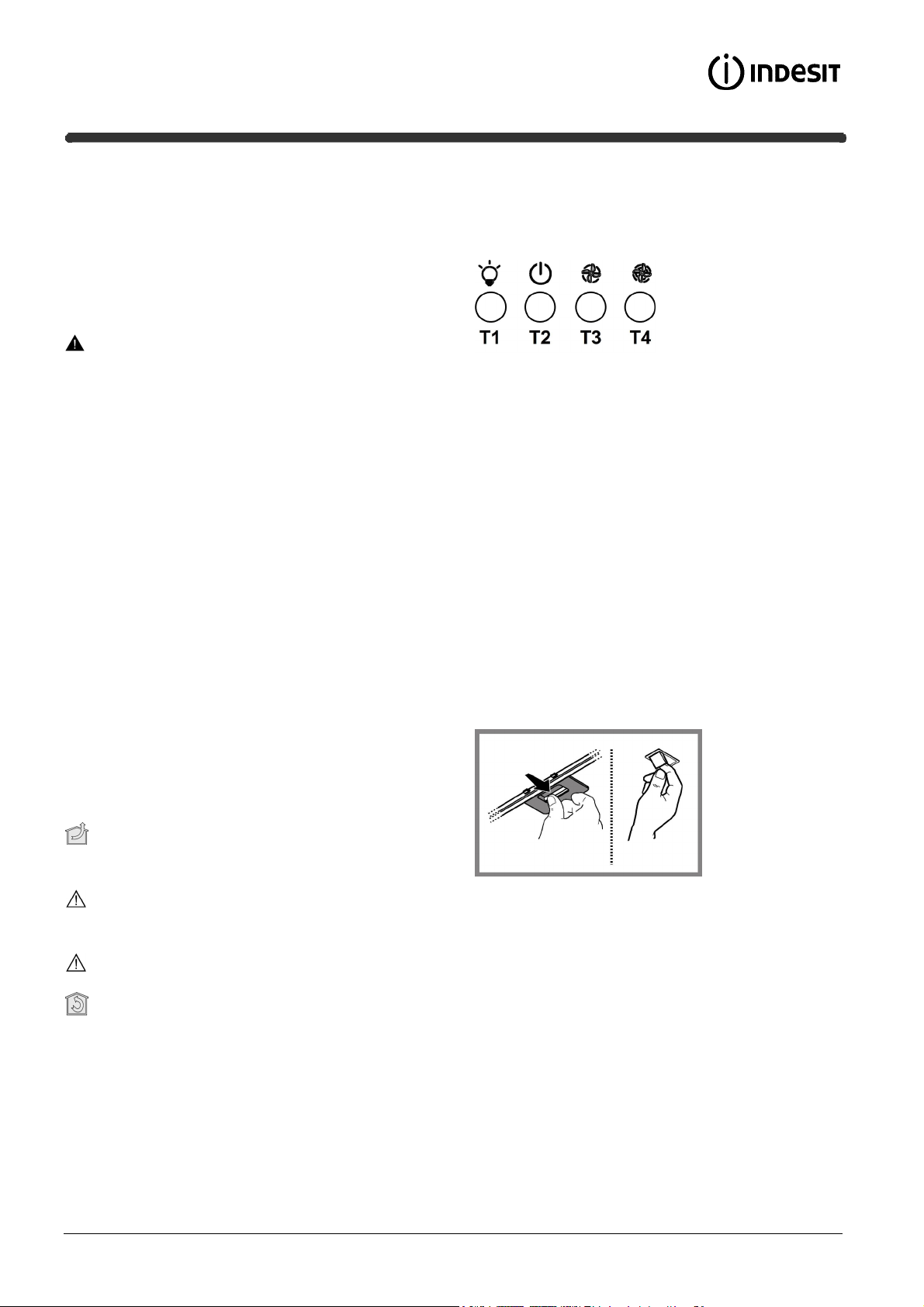

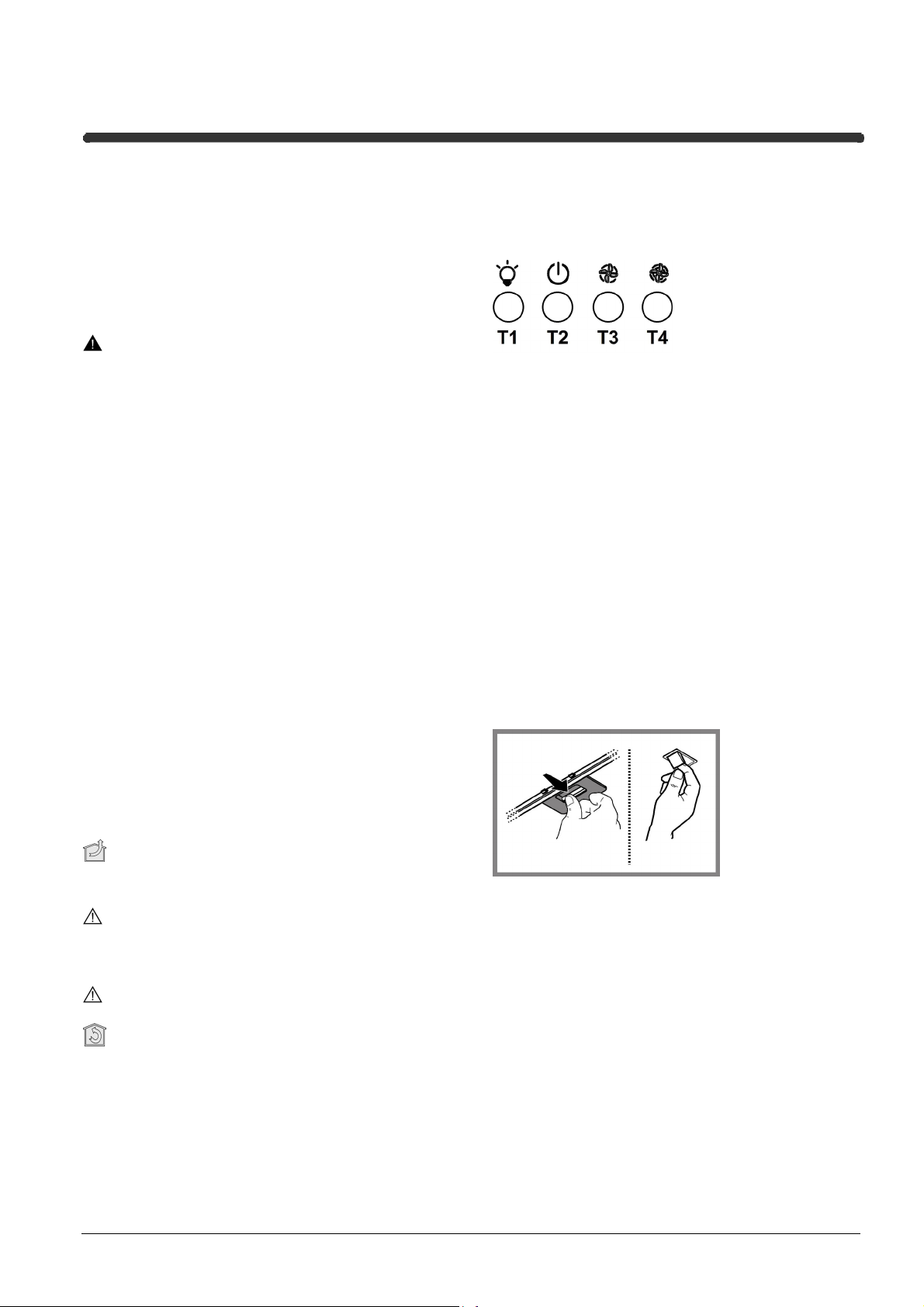

Modelli con pulsantiera meccanica
T1. Interruttore luce ON/OFF.
T2. Interruttore OFF/velocità 1
T3. Selezione velocità 2
T4. Selezione velocità 3
MANUTENZIONE
Pulizia
Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi
neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!
Evitare l’uso di prodotti contenenti abrasivi. NON UTILIZZARE ALCOOL!
Pannello di aspirazione perimetrale
Pulire il pannello di aspirazione perimetrale con la stessa frequenza del filtro
antigrasso, usare un panno ed un detergente liquido non troppo concentrato.
Non utilizzare mai sostanze abrasive.
Manutenzione dei filtri antigrasso
Trattiene le particelle di grasso derivanti dalla cottura.
Deve essere pulito una volta al mese (o quando il sistema di indicazione di
saturazione dei filtri - se previsto sul modello in possesso- indica questa
necessità), con detergenti non aggressivi, manualmente oppure in lavastoviglie a
basse temperature ed a ciclo breve.
Con il lavaggio in lavastoviglie il filtro antigrasso metallico può scolorirsi ma le
sue caratteristiche di filtraggio non cambiano assolutamente.

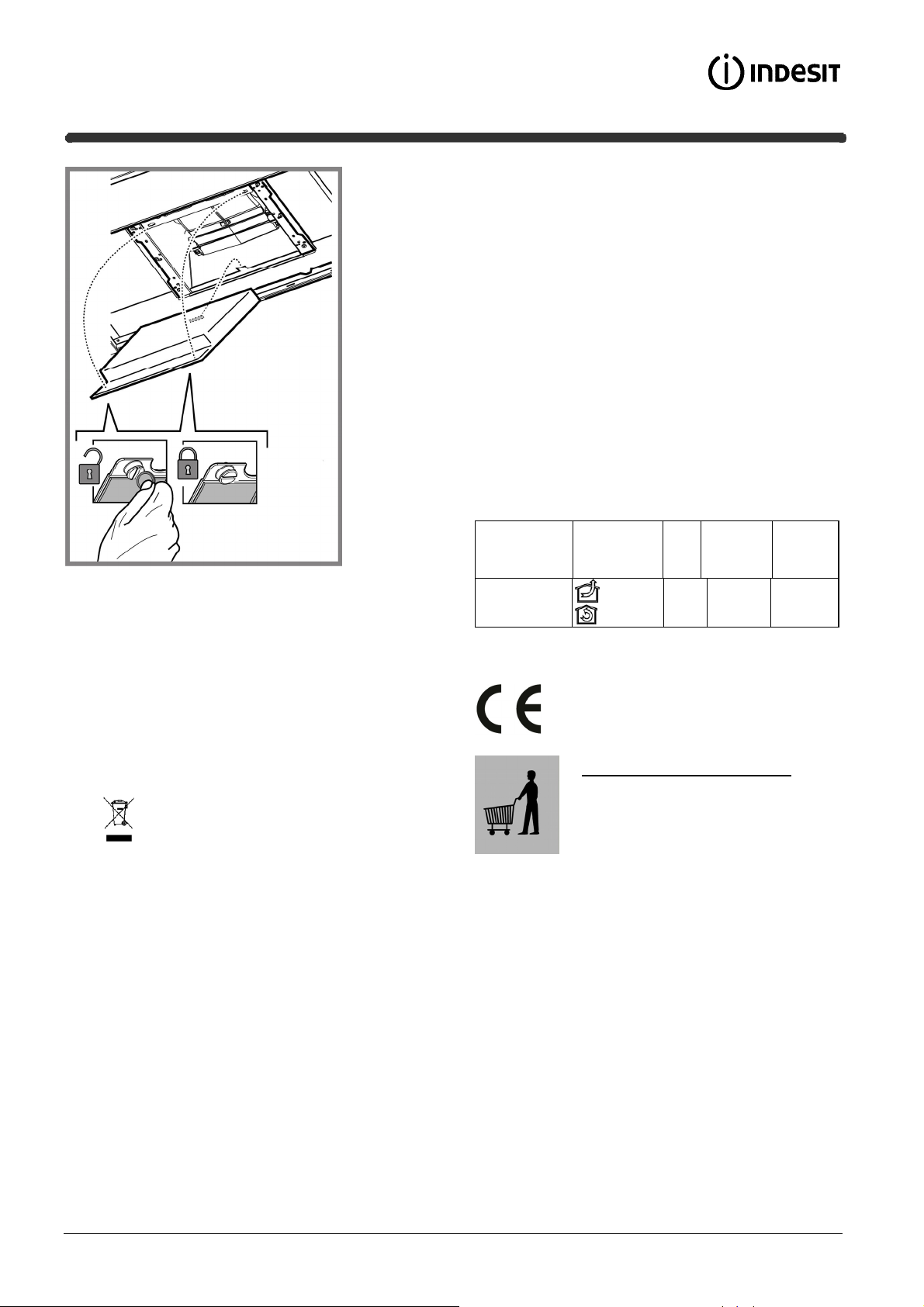

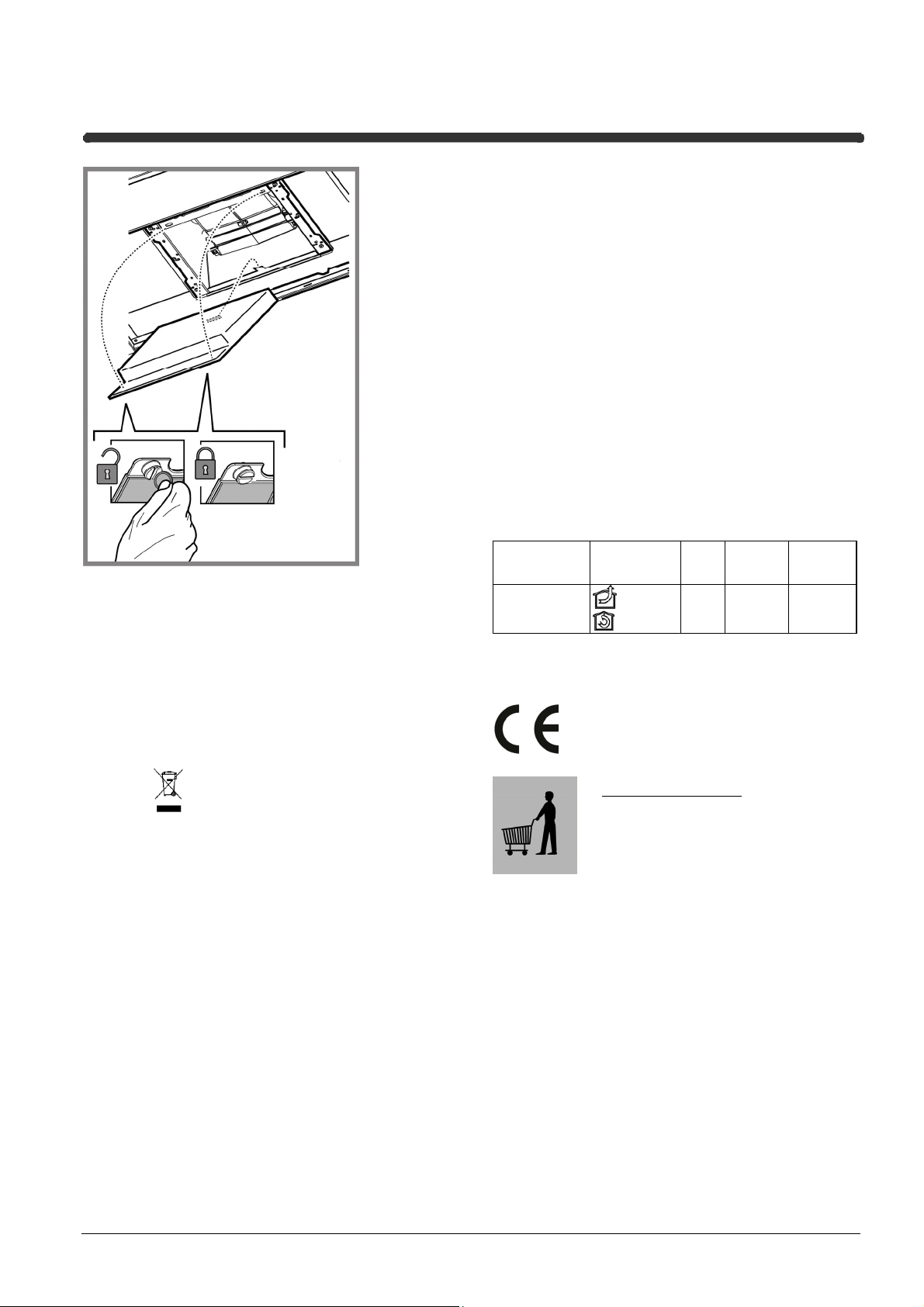

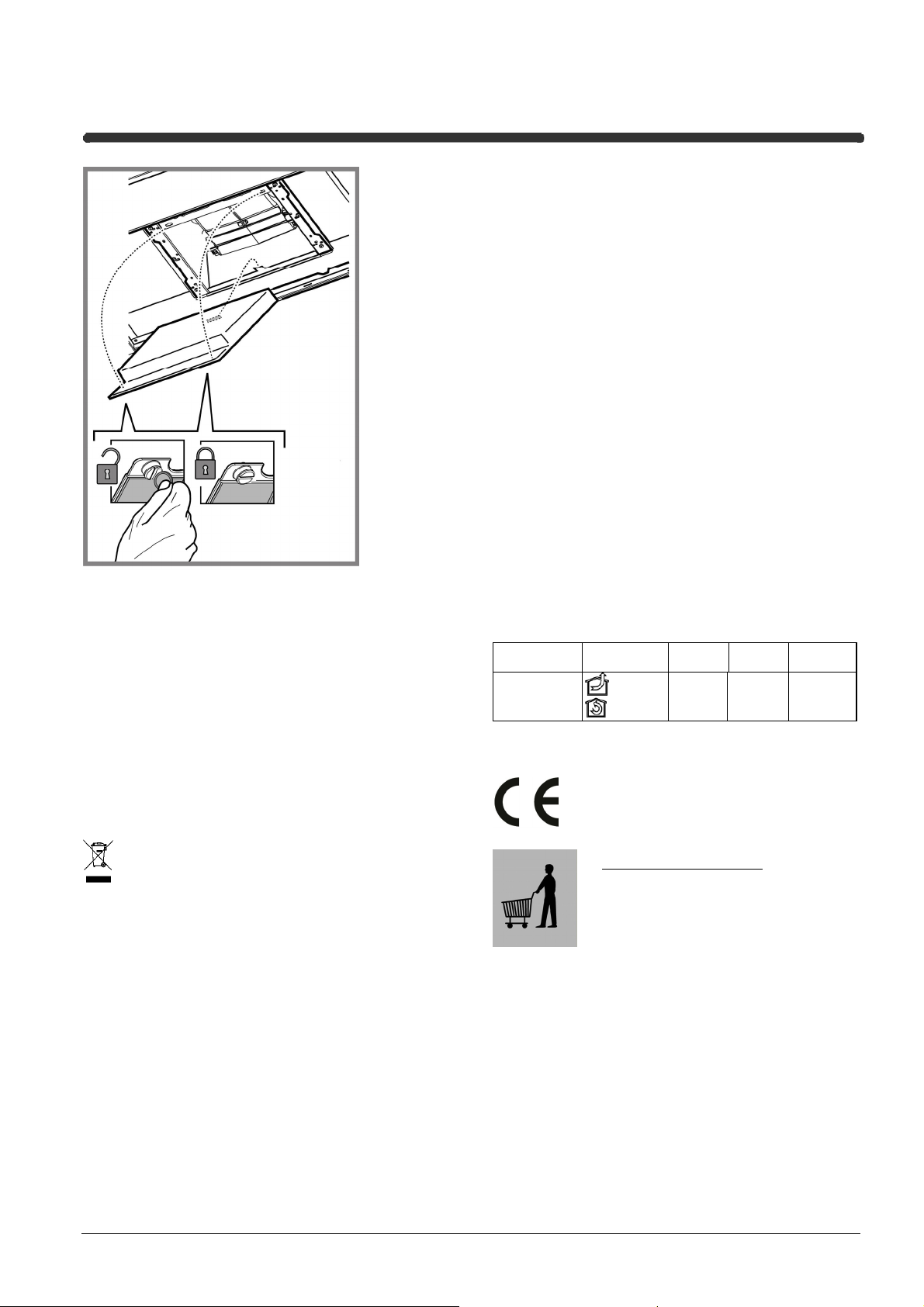

Per smontare il filtro grassi tirare la maniglia di sgancio a molla.
Manutenzione del filtro al carbone
Trattiene gli odori sgradevoli derivanti dalla cottura.
La saturazione del filtro carbone si verifica dopo un uso più o meno prolungato a
seconda del tipo di cucina e della regolarità della pulizia del filtro grassi. In ogni
caso è necessario sostituire la cartuccia al massimo ogni quattro mesi (o quando
il sistema di indicazione di saturazione dei filtri - se previsto sul modello in
possesso- indica questa necessità).
NON può essere lavato o rigenerato

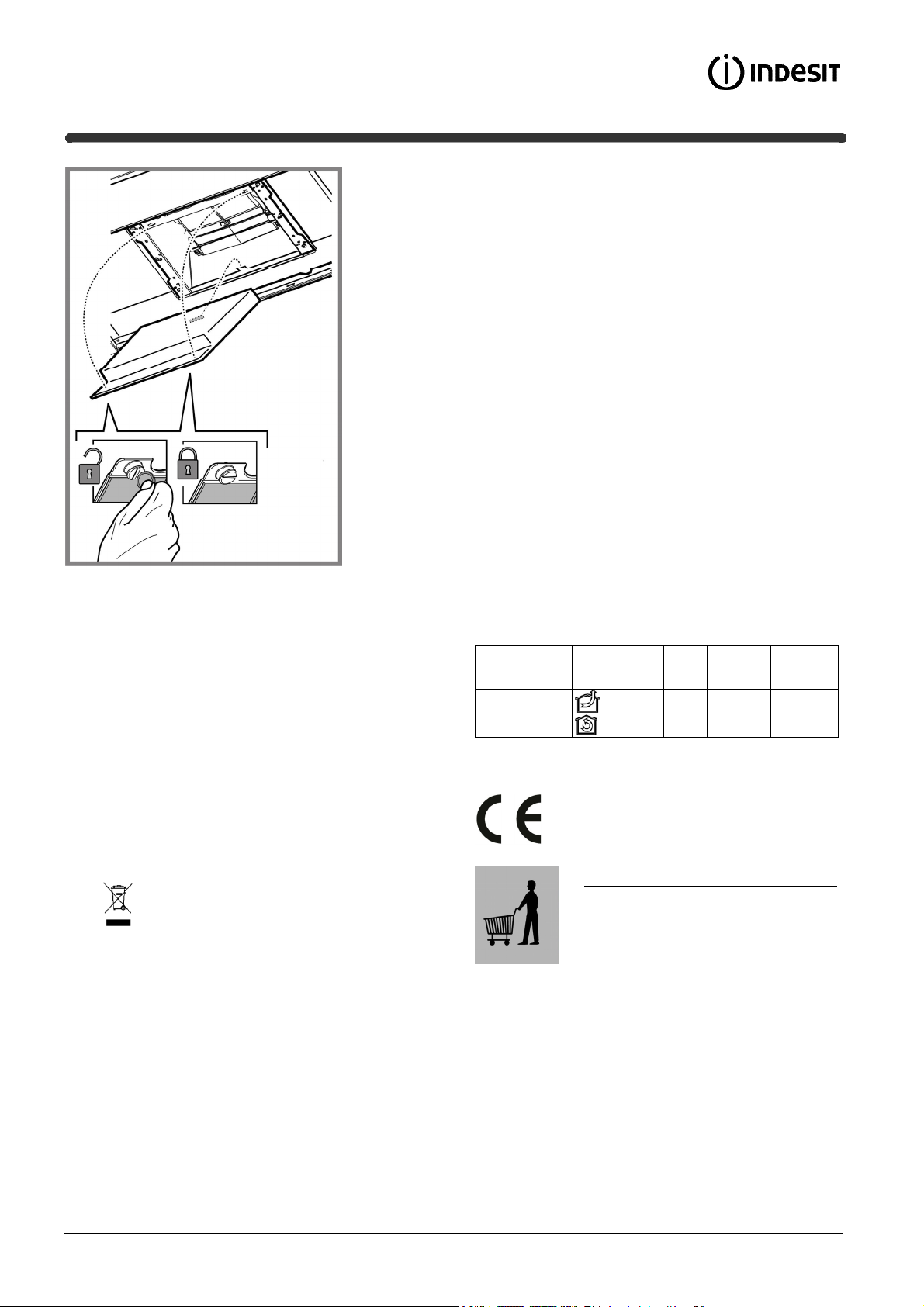

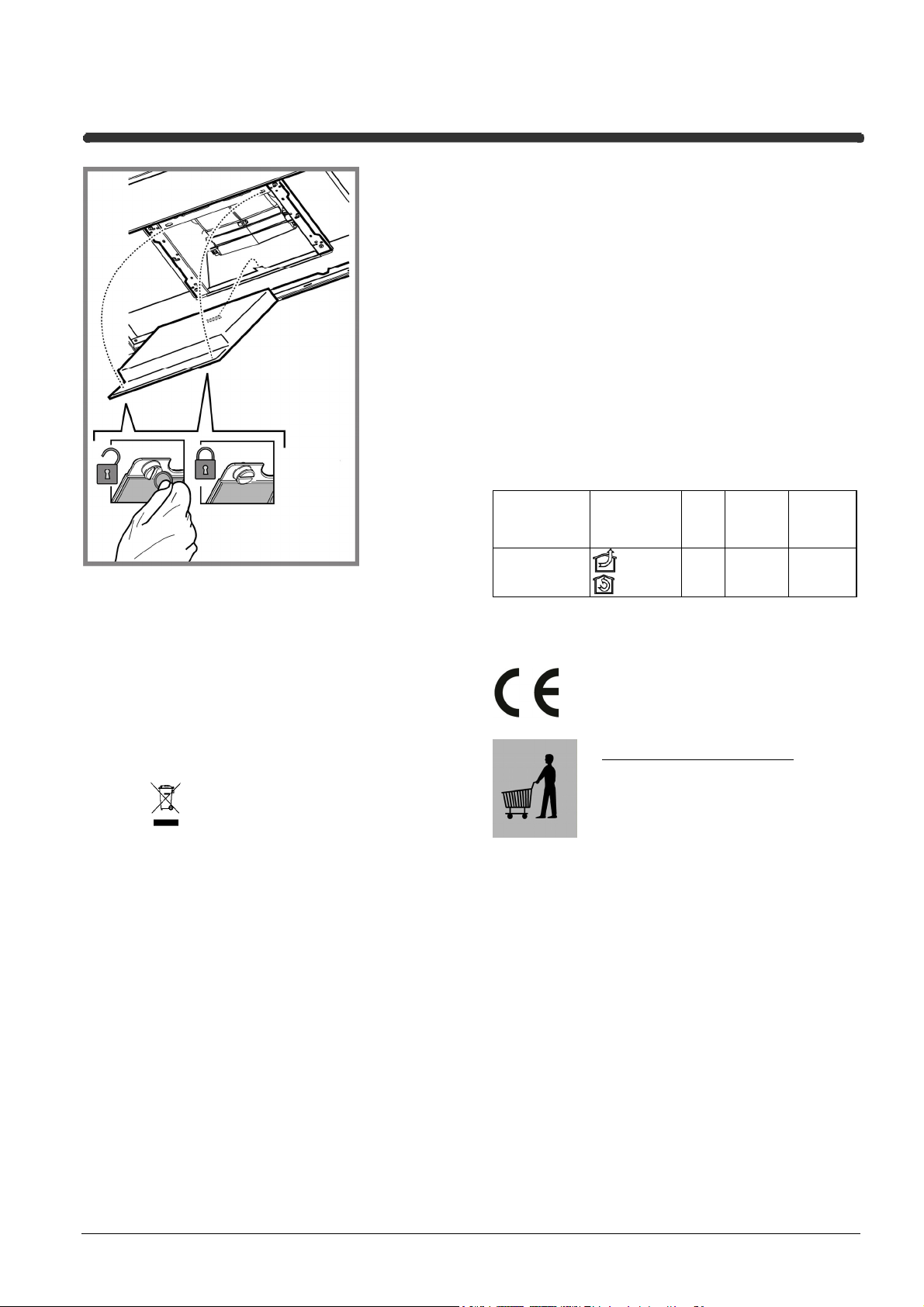

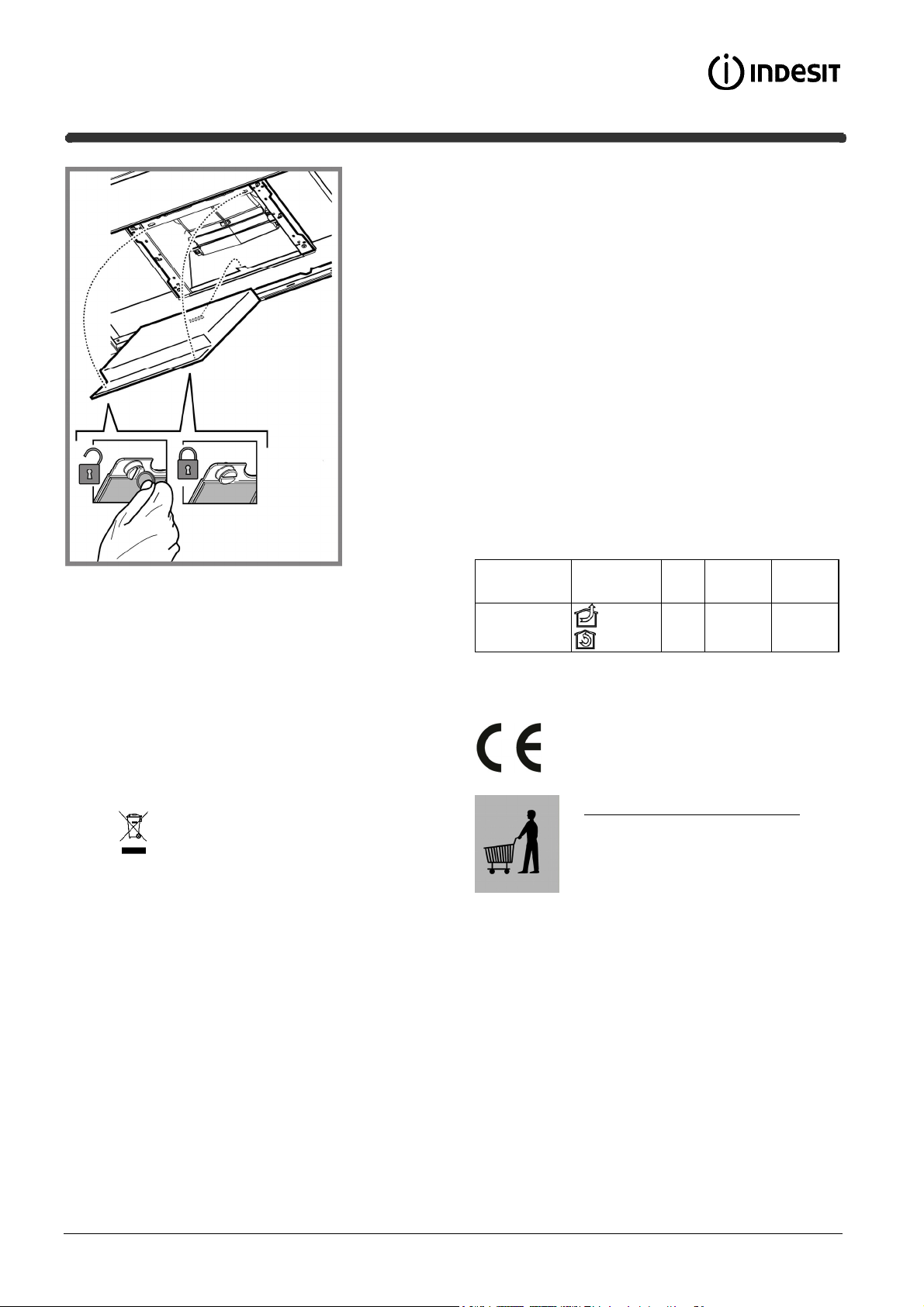

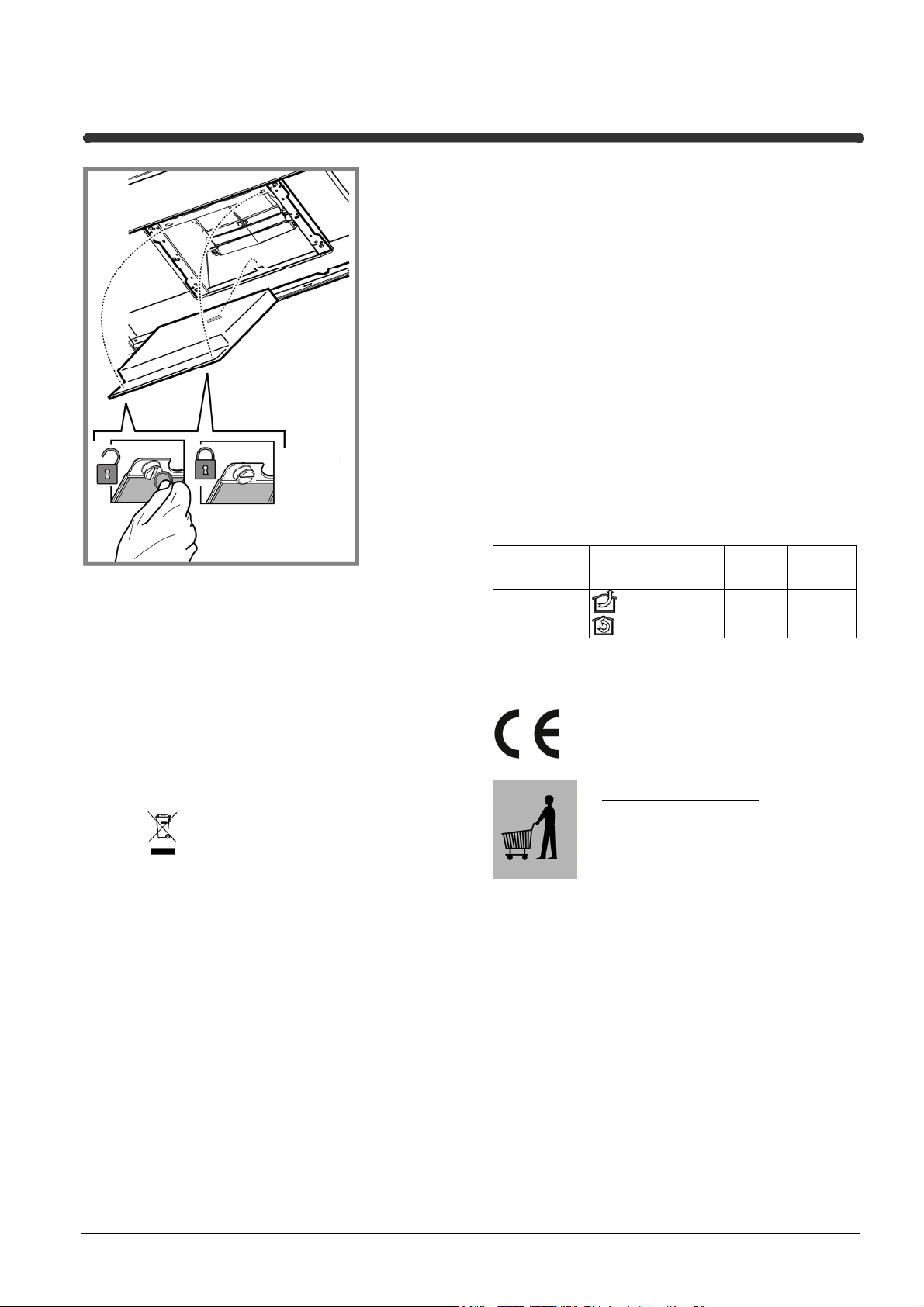

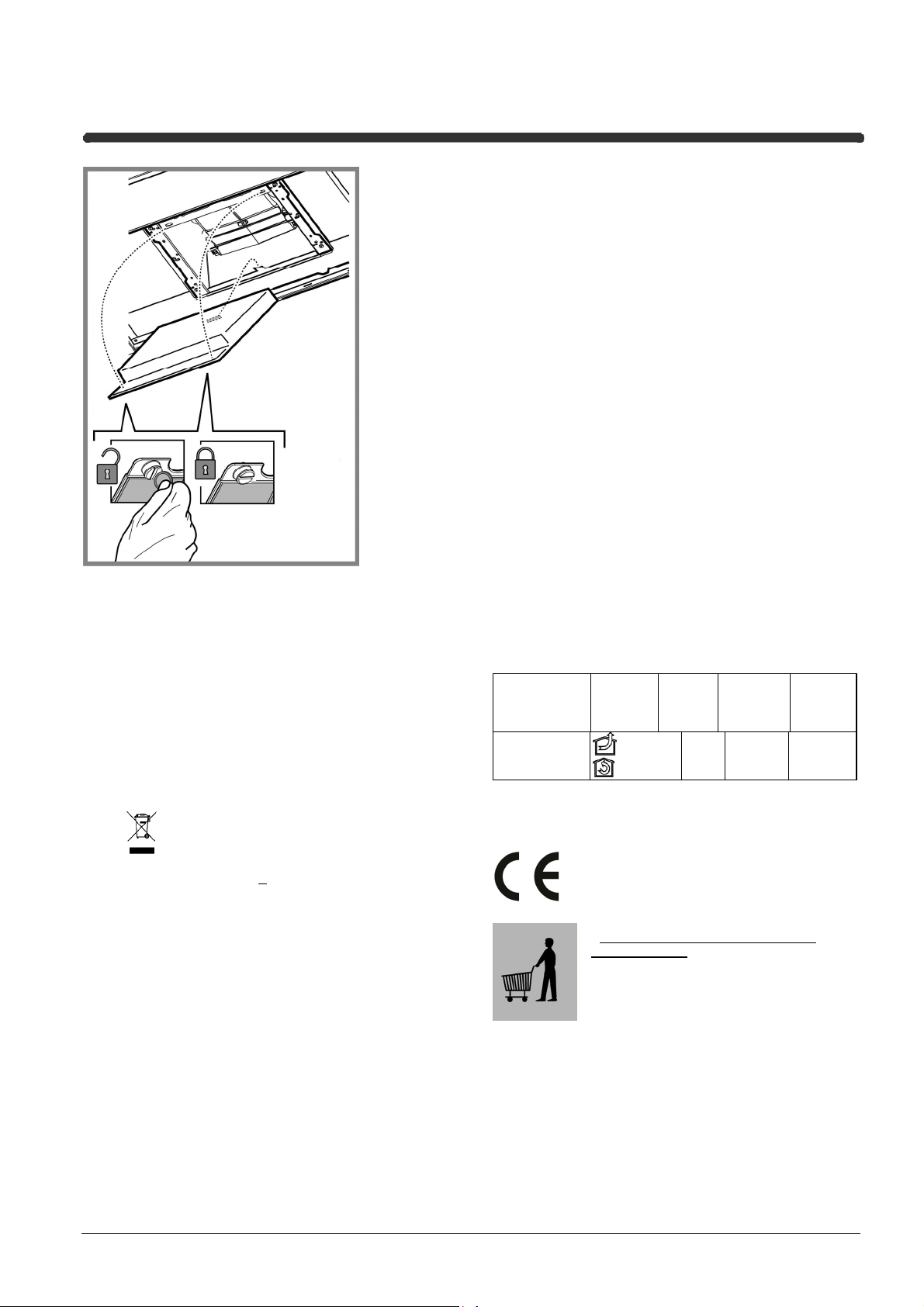

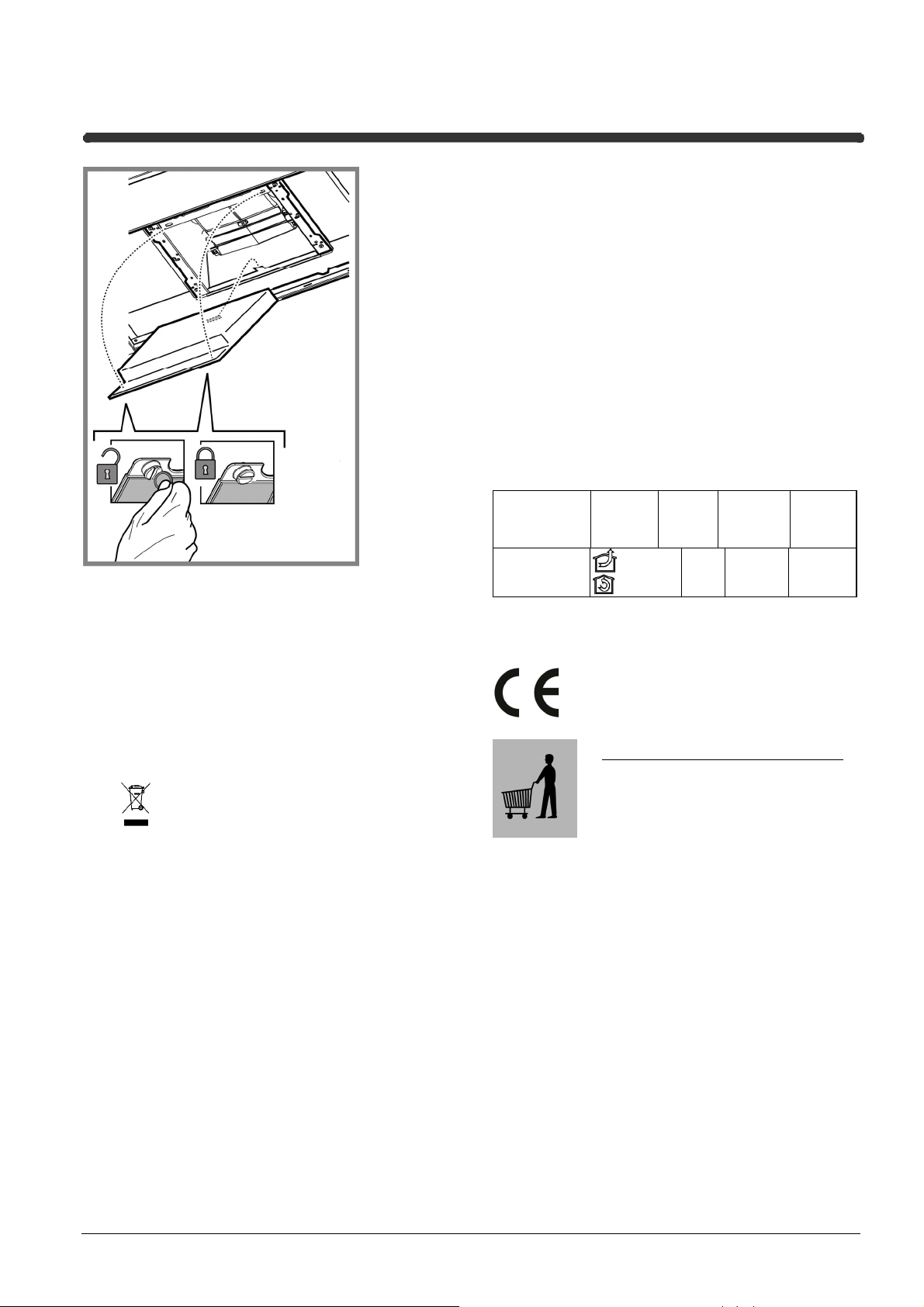

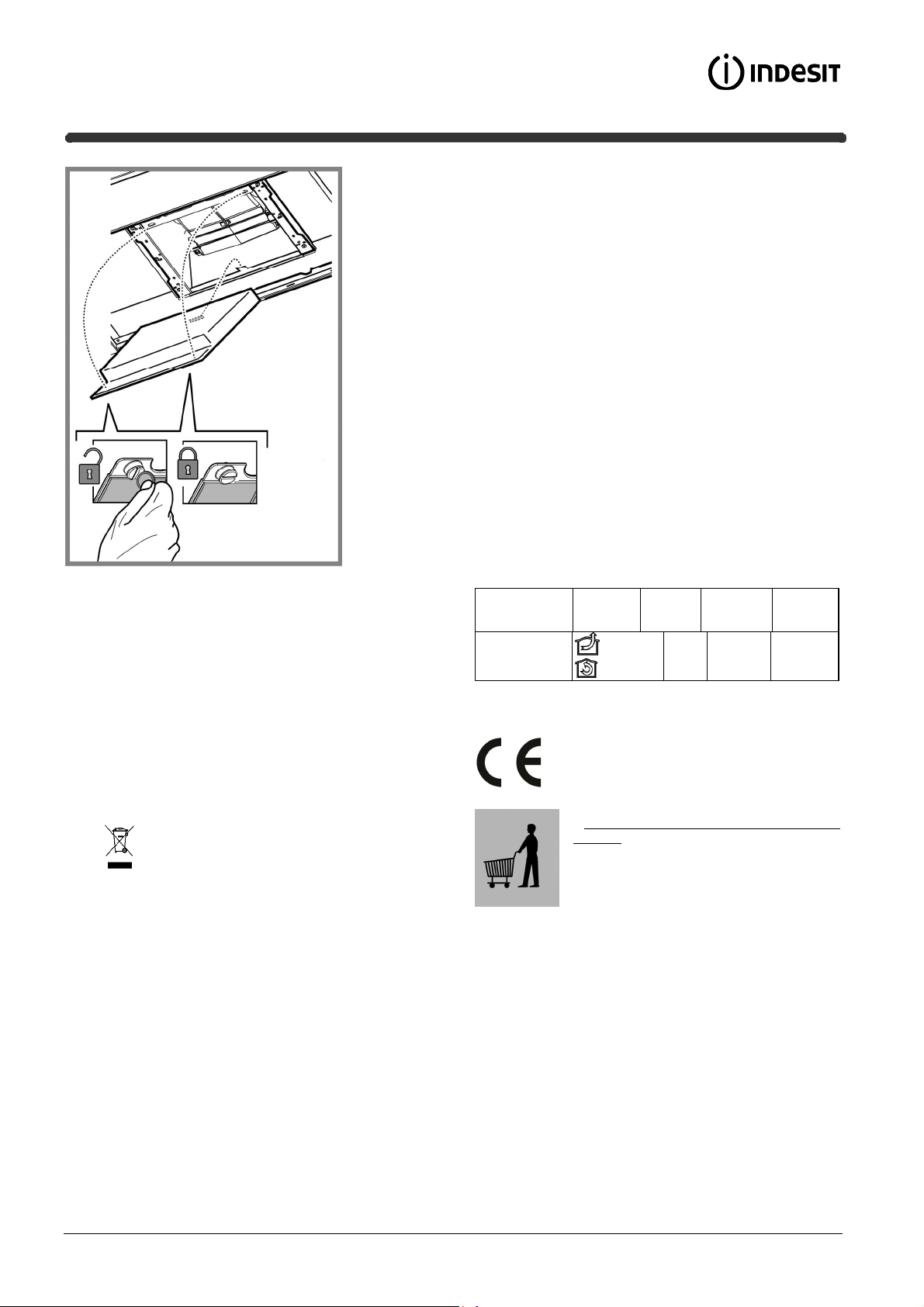

Montaggio
Agganciare il filtro ai carboni attivi prima posteriormente sulla linguetta metallica
della cappa, poi anteriormente con i due pomelli.
Smontaggio
Rimuovere il filtro ai carboni attivi girando di 90° i pomelli che lo fissano alla
cappa.
12
effettuare i seguenti semplici controlli:
• Se la cappa non funziona:
Verificare che:
- non c’è interruzione di corrente.
- è stata selezionata una velocità.
• Se la cappa ha un rendimento scarso:
Verificare che:
- La velocità motore selezionata è sufficiente per la quantità di fumo e di
vapori liberata.
- La cucina è sufficientemente areata per permettere una presa d’aria.
- Il filtro carbone non è consumato (cappa in versione filtrante).
• Se la cappa si è spenta nel corso del normale funzionamento:
Verificare che:
- non c’è interruzione di corrente.
- il dispositivo di interruzione omnipolare non è scattato.
In caso di eventuali anomalie di funzionamento, prima di rivolgerVi al servizio
assistenza scollegate per almeno 5 sec. l’apparecchio dall’alimentazione
elettrica estraendo la spina e collegatelo poi nuovamente. Nel caso in cui
l’anomalia di funzionamento dovesse perdurare, rivolgersi al servizio
d’assistenza.
DATI TECNICI
Modello
Altezza
(cm)
Larghezza
(cm)
Profondità
(cm)
Ø del tubo
di scarico
(cm)
Sostituzione delle lampade
La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED.
I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte
maggiore delle lampade tradizionali e consentono di risparmiare il 90% di
energia elettrica.
Per la sostituzione rivolgersi al servizio assistenza tecnica.
SMALTIMENTO
Questo apparecchio è contrassegnato in conformità alla Direttiva Europea
2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi
che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a
prevenire le potenziali conseguenze negative per l'ambiente e la salute.
Il simbolo
indica che questo prodotto non deve essere trattato come rifiuto domestico ma
deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di
apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative
locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento,
recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il
servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è
stato acquistato.
Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:
• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC
60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC
62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2;
EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzo al fine di ridurre
l’impatto ambientale: Quando iniziate a cucinare, accendere la cappa alla
velocità minima, lasciandola accesa per alcuni minuti anche dopo il termine della
cottura. Aumentare la velocità solo in caso di grandi quantità di fumo e vapore,
utilizzando la funzione booster solo in casi estremi. Per mantenere ben efficiente
il sistema di riduzione degli odori, sostituire, quando è necessario, il/i filtro/i
carbone. Per mantenere ben efficiente il filtro del grasso, pulirlo in caso di
necessità. Per ottimizzare l’efficienza e minimizzare i rumori, utilizzare il diametro
massimo del sistema di canalizzazione indicato in questo manuale.
sul prodotto o sulla documentazione di accompagnamento
ANOMALIE DI FUNZIONAMENTO
Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza
IHTI 9.5 L B X
Vedi targhetta caratteristiche per l'assorbimento totale e l'assorbimento della
lampada.
74 – 104
76 –104
Componenti non in dotazione con il prodotto
90 60 15-12,5-12
13
English
GENERAL SAFETY
• Before any cleaning or maintenance operation,
disconnect hood from the mains by removing the plug
or disconnecting the mains electrical supply.
• Always wear work gloves for all installation and
maintenance operations.
• This appliance can be used by children aged from 8
years and above and persons with reduced physical,
sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or
instruction concerning use of the appliance in a safe
way and understand the hazards involved.
• Children shall not be allowed to tamper with the
controls or play with the appliance.
• Cleaning and user maintenance shall not be made
by children without supervision.
• The premises where the appliance is installed must
be sufficiently ventilated, when the kitchen hood is
used together with other gas combustion devices or
other fuels.
• The hood must be regularly cleaned on both the
inside and outside (AT LEAST ONCE A MONTH).
• This must be completed in accordance with the
maintenance instructions provided. Failure to follow
the instructions provided regarding the cleaning of the
hood and filters will lead to the risk of fires.
• Do not flambé under the range hood.
• For lamp replacement use only lamp type indicated
in the Maintenance/Replacing lamps section of this
manual.
The use of exposed flames is detrimental to the filters
and may cause a fire risk, and must therefore be
avoided in all circumstances.
Any frying must be done with care in order to make
sure that the oil does not overheat and ignite.
CAUTION: Accessible parts of the hood may become
hot when used with cooking appliances.
• Do not connect the appliance to the mains until the
installation is fully complete.
• With regards to the technical and safety measures to be adopted for fume
discharging it is important to closely follow the regulations provided by the local
authorities.
• The air must not be discharged into a flue that is used for exhausting fumes
from appliance burning gas or other fuels.
• Do not use or leave the hood without the lamp correctly mounted due to the
possible risk of electric shocks.
• Never use the hood without effectively mounted grids.
• The hood must NEVER be used as a support surface unless specifically
indicated.
• Use only the fixing screws supplied with the product for installation or, if not
supplied, purchase the correct screws type.
• Use the correct length for the screws which are identified in the Installation
Guide.
• In case of doubt, consult an authorized service assistance center or similar
qualified person.
WARNING!
• Failure to install the screws or fixing device in accordance with these
instructions may result in electrical hazards.
• Do not use with a programmer, timer, separate remote control system or
any other device that switches on automatically.
The hood can look different to that illustrated in the drawings in this
booklet. The instructions for use, maintenance and installation, however,
remain the same.
Closely follow the instructions set out in this manual. All responsibility, for
any eventual inconveniences, damages or fires caused by not complying with the
instructions in this manual, is declined. This appliance is intended to be used in
household and similar application such as: - staff kitchen areas in shop, offices
and other working environments; - farm houses; - by clients in hotels, motels and
other residential type environments; - bed and breakfast type environments.
• It is important to conserve this booklet for consultation at any moment. In
the case of sale, cession or move, make sure it is together with the product.
• Read the instructions carefully: there is important information about
installation, use and safety.
• Do not carry out electrical or mechanical variations on the product or on the
discharge conduits.
• Before proceeding with the installation of the appliance verify that there are
no damaged all components. Otherwise contact your dealer and do not
proceed with the installation.
The minimum distance between the supporting surface for the cooking
equipment on the hob and the lowest part of the range hood must be not less
than 50cm from electric cookers and 65cm from gas or mixed cookers.
If the instructions for installation for the gas hob specify a greater distance, this
must be adhered to.
EN
14
ELECTRICAL CONNECTION
The mains power supply must correspond to the rating indicated on the plate
situated inside the hood. If provided with a plug connect the hood to a socket in
compliance with current regulations and positioned in an accessible area, after
installation. If it not fitted with a plug (direct mains connection) or if the plug is not
located in an accessible area, after installation, apply a double pole switch in
accordance with standards which assures the complete disconnection of the
mains under conditions relating to over-current category III, in accordance with
installation instructions.
WARNING!
Before re-connecting the hood circuit to the mains supply and checking the
efficient function, always check that the mains cable is correctly assembled.
Replacing the power cable
The hood is provided with a special power cable ; if the cable is damaged,
request a new one from Technical Service.
AIR VENT
(for the suction versions)
Connect the hood and discharge holes on the walls with a diameter equivalent to
the air outlet (connection flange).
Using the tubes and discharge holes on walls with smaller dimensions will cause
a diminution of the suction performance and a drastic increase in noise.
Any responsibility in the matter is therefore declined.
! Use a duct of the minimum indispensable length.
! Use a duct with as few elbows as possible (maximum elbow angle: 90°).
! Avoid drastic changes in the duct cross-section.
! The company declines any responsibility whenever these regulations are
not respected.
FILTERING OR DUCTING ?
! Your cooker hood is ready to be used in suction version.
To use the hood in filtering version the special ACCESSORY KIT must be
installed.
Check on the first pages of this manual if the ACCESSORY KIT is furnished
or must be bought separately.
Note: If furnished, in certain cases, the additional activated carbon filtering
system may be installed on the hood.
Information about the conversion of the hood from suction version to filtering
version is present in this manual.
Ducting version
In this case the fumes are conveyed outside of the building by means of a
special pipe connected with the connection ring located on top of the hood.
CAUTION!
The exhausting pipe is not supplied and must be purchased apart.
Diameter of the exhausting pipe must be equal to that of the connection ring.
CAUTION!
If the hood is supplied with active charcoal filter, then it must be removed.
Filter version
The aspirated air will be degreased and deodorised before being fed back into
the room.
In order to use the hood in this version, you have to install a system of additional
filtering based on activated charcoal.
CONTROLS
The hood is fitted with a control panel with aspiration speed selection control and
a light switch to control cooking area lights.
Models with mechanical control panel
T1. ON/OFF light switch
T2. Speed 1/OFF switch
T3. 2-speed selection
T4. 3-speed selection
MAINTENANCE
Cleaning
Clean using ONLY a cloth dampened with neutral liquid detergent. DO NOT
CLEAN WITH TOOLS OR INSTRUMENTS. Do not use abrasive products. DO
NOT USE ALCOHOL!
Perimeter aspiration panel
Clean the perimeter aspiration panel with the same frequency as the ant-fats
filter, using a cloth and not too concentrated liquid detergent. Do not use
abrasive substances.
Maintenance of the anti-grease filters
Traps cooking grease particles.
This must be cleaned once a month (or when the filter saturation indication
system – if envisaged on the model in possession – indicates this necessity)
using non aggressive detergents, either by hand or in the dishwasher, which
must be set to a low temperature and a short cycle.
When washed in a dishwasher, the grease filter may discolor slightly, but this
does not affect its filtering capacity.
To remove the grease filter, pull the spring release handle.
Maintenance of the charcoal filter
It absorbs unpleasant odors caused by cooking.
The saturation of the charcoal filter occurs after more or less prolonged use,
depending on the type of cooking and the regularity of cleaning of the grease
filter.
In any case it is necessary to replace the cartridge at least every four mounths
(or when the filter saturation indication system – if envisaged on the model in
possession – indicates this necessity).The charcoal filter may NOT be washed or
regenerated.
Assembly
Hook the charcoal filter at the back on the metal tongue of the hood first, then on
the front with the two knobs.
Disassembly
Remove the charcoal filter by turning the knobs fixing it to the hood by 90°.
15
Loading...
