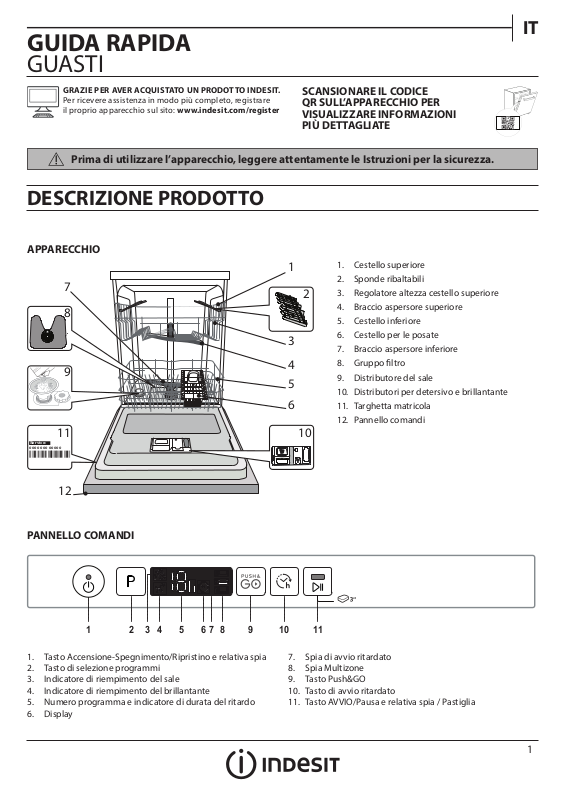

GUIDA RAPIDA
1
GUASTI
IT
GRAZIE PER AVER ACQUISTATO UN PRODOTTO INDESIT.
Per ricevere assistenza in modo più completo, registrare
il proprio apparecchio sul sito: www.indesit.com/register
Prima di utilizzare l’apparecchio, leggere attentamente le Istruzioni per la sicurezza.
DESCRIZIONE PRODOTTO
APPARECCHIO
7
8
9
11
Service:
0000 000 00000
SCANSIONARE IL CODICE
QR SULL’APPARECCHIO PER
VISUALIZZARE INFORMAZIONI
PIÙ DETTAGLIATE
1. Cestello superiore
2. Sponde ribaltabili
2
3
4
5
6
3. Regolatore altezza cestello superiore
4. Braccio aspersore superiore
5. Cestello inferiore
6. Cestello per le posate
7. Braccio aspersore inferiore
8. Gruppo ltro
9. Distributore del sale
10. Distributori per detersivo e brillantante
11. Targhetta matricola
12. Pannello comandi
10
12
PANNELLO COMANDI
1 2 3 4 5 6 7 8 9 10
1. Tasto Accensione-Spegnimento/Ripristino e relativa spia
2. Tasto di selezione programmi
3. Indicatore di riempimento del sale
4. Indicatore di riempimento del brillantante
5. Numero programma e indicatore di durata del ritardo
6. Display
11
7. Spia di avvio ritardato
8. Spia Multizone
9. Tasto Push&GO
10. Tasto di avvio ritardato
11. Tasto AVVIO/Pausa e relativa spia / Pastiglia
1
PRIMO UTILIZZO
C
D
B
SALE, BRILLANTANTE E DETERSIVO
SUGGERIMENTO PER IL PRIMO UTILIZZO
Dopo aver completato l’installazione, togliere i fermi dai cestelli e gli elementi elastici di ritegno dal cestello superiore.
RIFORNIMENTO DEL SERBATOIO DEL SALE
L’uso di sale previene la formazione di CALCARE sulla supercie dei piatti e
sui componenti della macchina.
• È indispensabile che IL SERBATOIO DEL SALE SIA SEMPRE RIFORNITO.
• È essenziale quindi che il livello di durezza dell’acqua sia stato impostato.
Il serbatoio del sale è situato nella parte inferiore della lavastoviglie (vedere
DESCRIZIONE PRODOTTO) e deve obbligatoriamente essere rifornito ogni
volta che la spia dell’ indicatore di RIEMPIMENTO SALE posta sul pannello comandi è illuminata.
1. Togliere il cestello inferiore e svitare il tappo del
serbatoio (ruotare in senso antiorario).
2. Solo la prima volta: riempire d’acqua il
serbatoio del sale.
3. Sistemare opportunamente l’imbuto (vedere gura) e rifornire il serbatoio del sale no all’orlo
(circa 1 kg); Non è inconsueto che l’acqua traboc-
4. Togliere l’imbuto ed eliminare qualsiasi residuo di sale dall’areacircostante l’apertura.
Accertarsi che il tappo sia adeguatamente serrato per evitare l’ingresso di
detersivo all’interno della vaschetta durante il programma di lavaggio (ciò
potrebbe causare il danneggiamento del dispositivo addolcente senza possibilità di riparazione).
Ogni volta che è necessario aggiungere sale, è obbligatorio eseguire
la procedura prima dell’inizio del ciclo di lavaggio per evitare rischi di
corrosione.
IMPOSTAZIONE DELLA DUREZZA DELL’ACQUA
Per consentire che il dispositivo addolcente dell’acqua agisca al meglio, è
essenziale che l’impostazione del livello di durezza dell’acqua tenga conto della sua durezza eettiva nell’utenza domestica. È possibile ottenere il
valore di durezza dell’acqua nell’utenza domestica rivolgendosi al proprio
fornitore.
Il valore predenito per la durezza dell’acqua viene impostato in fabbrica.
• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare l’apparecchio agendo sullo stesso tasto
ACCENSIONE/SPEGNIMENTO.
• Tenere premuto il tasto P per 5 secondi, no a udire il segnale corrispondente.
• Azionare l’apparecchio agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente al livello di selezione corrente e l’indicatore di
livello del sale lampeggiano entrambi.
• Premere il tasto P per selezionare il livello di durezza dell’acqua richiesto
(vedere TABELLA DEI LIVELLI DI DUREZZA DELL’ACQUA).
Livello
1 Dolce 0 - 6 0 - 10 0 - 7
2
Moderatamente dolce
3 Medio 12 - 16 21 - 29 15 - 20
4 Dura 17 - 34 30 - 60 21 - 42
5 Molto dura 35 - 50 61 - 90 43 - 62
• Disattivare l’apparecchio agendo sullo stesso tasto ACCENSIONE/SPE-
GNIMENTO.
La procedura di impostazione è stata completata!
Non appena completata tale procedura, avviare uno dei programmi senza
carico.
Utilizzare soltanto sale di tipo specico per lavastoviglie.
Dopo aver versato il sale all’interno della macchina, la spia riempimento
SALE si spegne.
La mancanza di sale nel serbatoio potrebbe danneggiare l’addolcitore
d’acqua e la resistenza per eetto dell’accumulo di calcare.
L’uso del sale è consigliato con qualsiasi tipo di detersivo per lavastoviglie.
chi leggermente.
Tabella di durezza dell’acqua
°dH
Gradi tedeschi
7 - 11 11 - 20 8 - 14
°fH
Gradi francesi
°Clark
Gradi inglesi
RIEMPIMENTO DEL DISTRIBUTORE BRILLANTANTE
L’utilizzo di brillantante facilita il processo di ASCIUGATURA delle stoviglie. Il
distributore di brillantante A deve essere riempito ogni volta che a spia dell’
indicatore di RIEMPIMENTO BRILLANTANTE sul pannello comandi è
illuminata.
A
1. Aprire il distributore B esercitando opportuna pressione e quindi solle-
vando la linguetta posta sul coperchio.
2. Versare delicatamente il brillantante no al segno che indica il livello di
riferimento massimo (110 ml), ma evitandone la fuoriuscita. Nel caso in
cui ciò si verichi, asciugare immediatamente il liquido fuoriuscito mediante un panno asciutto.
3. Abbassare il coperchio no ad avvertire lo scatto che ne segnala la chiusura.
Non versare MAI il brillantante direttamente all’interno della vaschetta.
REGOLAZIONE DEL DOSAGGIO DI BRILLANTANTE
Se non si è completamente soddisfatti del processo di asciugatura, è possibile regolare la quantità di brillantante da utilizzare.
• Azionare la lavastoviglie agendo sul tasto ACCENSIONE/SPEGNIMENTO.
• Disattivare la lavastoviglie utilizzando lo stesso tasto ACCENSIONE/
SPEGNIMENTO.
• Premere tre volte il tasto P: si avverte il segnale corrispondente.
• Azionare la lavastoviglie mediante il tasto ACCENSIONE/SPEGNIMENTO.
• Il numero corrispondente alla selezione corrente e la spia del brillantante
lampeggiano entrambi.
• Premere sul tasto P per impostare il livello di brillantante corrispondente
alla quantità richiesta.
• Disattivare utilizzando il tasto ACCENSIONE/SPEGNIMENTO
La procedura di impostazione è stata completata!
Nel caso in cui il livello di brillantante sia impostato su ZERO (ECO), il bril-
lantante non viene erogato. In caso di esaurimento del brillantante la spia
BRILLANTANTE INSUFFICIENTE non è illuminata.
A seconda del modello di lavastoviglie è possibile impostare al massimo 5
livelli di dosaggio. Le impostazioni di fabbrica dipendono dal modello; seguire le istruzioni precedenti in base alle caratteristiche del proprio apparecchio.
• In presenza di strisce con sfumature blu sulla supercie dei piatti, impo-
stare un livello di dosaggio basso (1-2).
• In presenza di gocce d’acqua o di calcare sulla supercie dei piatti impo-
stare invece dosaggi alti (3-4).
RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
Per aprire il distributore detersivo utilizzare il dispositivo di apertura C.
Versare il detersivo esclusivamente nel distributore D asciutta. Mettere
la dose di detersivo per il prelavaggio direttamente all’interno del distributore.
1. Per il dosaggio corretto del detersivo
fare riferimento ai dati sopra riportati. La
vaschetta D contiene indicatori di livello
per facilitare il dosaggio del detersivo.
2. Eliminare eventuali residui di detersivo dai bordi del distributore e chiudere il coperchio no ad avvertire lo
scatto caratteristico.
3. Chiudere il coperchio del distributore
sollevandolo no a portare il dispositivo di chiusura in sede.
Il distributore del detersivo si apre automaticamente quando previsto dal
programma in uso.
Se si utilizzano detersivi del tipo „All in one”, si consiglia di servirsi del tasto
PASTIGLIA per impostare il programma in modo da ottenere sempre i migliori risultati nel lavaggio e nell’asciugatura.
L’uso di un detersivo non specico per lavastoviglie potrebbe causare
malfunzionamenti o danni all’apparecchio.
2
TABELLA DEI PROGRAMMI
IT
Programma
1. Eco 50°
2. Auto Intensivo 65°
3. Auto Misto 55°
4. Fast&Clean 28’ 45°
5. Extra Igiene 65°
6. Extra 50°
7. Prelavaggio
8. Push&GO 50°
- -
Durata
programma
Opzioni disponibili
Fase di
Auto Door
asciugatura
-
-
-
-
-
*)
di lavaggio
2:00 - 3:10 14,0 - 17,0 1,50 - 1,85
1:30 - 2:30 14,5 - 16,0 1,15 - 1,30
**)
(h:min)
3:10 9,5 0,85
0:28 9,0 0,50
1:40 12,0 1,30
1:30 11,0 1,20
0:12 4,5 0,01
1:25 11,5 1,10
Consumo
d'acqua
(litri/ciclo)
Consumo
getico
(kWh/ciclo)
ener-
La misurazione dei dati per la creazione del programma ECO avviene in condizioni di laboratorio secondo quanto prescritto dalle norme europee EN 60436:2020.
Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN. farne richiesta all’indirizzo: dw_test_support@whirlpool.com
Questi programmi non richiedono un pre-trattamento delle stoviglie.
*) Non è possibile selezionare tutte le opzioni contemporaneamente.
**) Ad eccezione del programma Eco, i valori riportati per gli altri programmi sono puramente indicativi.
La durata eettiva può dipendere da molti fattori. quali la temperatura e la pressione dell’acqua di alimentazione. la temperatura ambiente. la dose di
detersivo utilizzata. la quantità e il tipo di carico e il suo bilanciamento. la selezione di determinate opzioni e la taratura dei sensori. La taratura dei sensori
può prolungare la durata dei programmi anche di 20 minuti.
DESCRIZIONE DEI PROGRAMMI
Istruzioni per selezionare il ciclo di lavaggio.
1 ECO
Il programma Eco è indicato per le stoviglie mediamente sporche; è il
programma più eciente in termini di consumo combinato di acqua ed
energia per questo tipo di stoviglie e viene usato per valutare la conformità dell’apparecchio alla legislazione UE in materia di progettazione
ecocompatibile.
2 AUTO INTENSIVO
Programma automatico per piatti e pentole molto sporchi (da non utilizzare con stoviglie delicate).
3 AUTO MISTO
Programma automatico per piatti e pentole normalmente sporchi.
4 FAST&CLEAN 28’
Programma indicato per un mezzo carico di stoviglie poco sporche
e prive di residui secchi. Non è prevista una fase di asciugatura.
5 EXTRA IGIENE
Sporco normale e molto sporco, con azione antibatterica supplementare. Ciclo utilizzabile per la manutenzione della lavastoviglie.
6 EXTRA
Programma che permette di lavare oggetti molto grandi posizionati
nel cesto inferiore. Introdurre il detersivo direttamente nell’apparecchio anziché nell’apposita vaschetta. Si raccomanda di rimuovere il
cestello superiore per questo ciclo di lavaggio.
7 PRELAVAGGIO
Da utilizzare per sciacquare le stoviglie da lavare successivamente.
Questo programma non richiede detersivo.
8 PUSH&GO
Ciclo di lavaggio e asciugatura quotidiano che permette di ottenere ottimi risultati in breve tempo senza bisogno di pre-trattare le stoviglie.
Note:
SIl ciclo Fast&Clean 28’ è indicato per stoviglie poco sporche.
3
OPZIONI E FUNZIONI
È possibile selezionare le varie OPZIONI premendo direttamente il tasto corrispondente (vedi PANNELLO COMANDI).
In caso di opzione non compatibile con il programma selezionato vedere la TABELLA DEI PROGRAMMI, il LED corrispondente
lampeggia 3 volte in rapida successione ed emette i previsti segnali acustici. L’opzione non è in tal caso abilitata.
Push&GO
Questo tasto facilmente distinguibile permette di accedere
direttamente al programma Push&Go, un ciclo di lavaggio e
asciugatura che assicura ottimi risultati in breve tempo. Non
occorre scegliere il programma in base al carico: il ciclo Push&Go
lo seleziona infatti automaticamente.
Per selezionare il programma Push&Go, accendere l’apparecchio,
premere solo il pulsante Push&Go per 3 secondi e chiudere lo
sportello entro 4 secondi.
AVVIO RITARDATO
È possibile ritardare l’avvio del programma per un tempo
compreso tra 1 e 12 ore.
1. Premere il tasto AVVIO RITARDATO: sul display appare il simbolo corrispondente; a ogni pressione del tasto aumenta l’intervallo di tempo (1 h, 2 h, ecc. no a un massimo di 12 h) tra il
momento in cui i seleziona il programma e l’avvio del ciclo di
lavaggio selezionato.
2. Selezionare il programma di lavaggio, premere il tasto
AVVIO/PAUSA e chiudere la porta entro 4 secondi: Il timer
inizia il conto alla rovescia.
3. Una volta trascorso il tempo impostato, l’indicatore si spegne e
inizia il ciclo di lavaggio.
Per regolare il tempo di avvio ritardato e selezionare un intervallo di tempo inferiore a quello impostato, premere il tasto AVVIO
RITARDATO. Per annullare l’impostazione premere ripetutamente
il tasto no allo spegnimento dell’indicatore.
Una volta avviato il ciclo di lavaggio, non è più possibile
impostare la funzione di avvio ritardato.
PASTIGLIA
Questa impostazione permette di ottimizzare le prestazioni del
programma in base al tipo di detersivo usato.
Se si utilizzano più detersivi in forma di unica pastiglia (brillantante, sale edetersivo in 1 dose) premere per 3 secondi il tasto
AVVIO/PAUSA (insieme al simbolo corrispondente).
In caso di utilizzo di detersivo in polvere oin forma liquida,
l’opzione in oggetto deve essere disattivata.
EXTRA
Con il programma EXTRA, è possibile lavare in modo intensivo
stoviglie di grandi dimensioni no ad un’altezza massima di 53
cm: teglie e griglie da forno, leccarde, griglie piano cottura,
grosse pentole, piatti da portata e da pizza, ltri cappa in inox.
Per caricare le stoviglie ingombranti è necessario estrarre il
cesto superiore.
Aprire i due fermi a dx e sx ed estrarre
il cesto.
Con il cesto superiore inserito, i fermi
devono essere sempre chiusi.
Anchè il getto possa raggiungere
tutte le parti delle stoviglie, sistemarle
come illustrato in gura.
Non azionare la lavastoviglie senza
il cesto superiore con cicli di lavaggio diversi dall’EXTRA.
Per l’esecuzione del Ciclo Extra ,
mettere il detergente DIRETTAMENTE
IN VASCA E NON NEL DISPENSER
AUTO DOOR
Auto Door è una funzione di asciugatura a convezione che apre
automaticamente la porta durante/dopo la fase di asciugatura
per garantire stoviglie perfettamente asciutte dopo ogni
lavaggio. La porta viene aperta quando la temperatura interna
è tale da non poter danneggiare i mobili della cucina.
Come ulteriore protezione dal vapore, la lavastoviglie viene
fornita con una speciale lamina di protezione aggiuntiva. Per
istruzioni sul montaggio della lamina protettiva, vedere le
(ISTRUZIONI PER L’INSTALLAZIONE).
La funzionalità AutoDoor può essere disabilitata come segue:
1. Accedere al menu del software della lavastoviglie premendo
a lungo il tasto P (6 secondi).
2. Quando si passa al menu AutoDoor Control (Controllo Auto
Door), è possibile cambiare lo stato della funzionalità Auto
Door premendo il tasto P:
E – funzione abilitata d – funzione disabilitata
Per confermare la modica e uscire dal menu Auto Door Control,
premere a lungo il tasto P (3 secondi).
4
CARICAMENTO DEI CESTELLI
IT
CESTELLO SUPERIORE
Riporvi i piatti poco resistenti e
le stoviglie delicate: vetri, tazze, piattini, insalatiere dai bordi
bassi.
(esempio di carico del cestello superiore)
REGOLAZIONE IN ALTEZZA DEL CESTELLO SUPERIORE
È possibile regolare del cestello superiore nel senso dell’altezza: la posizione rialzata consente di sfruttare al massimo il cestello inferiore per
riporvi le stoviglie di dimensioni ingombranti, mentre la posizione ribassata consente di utilizzare le sponde ribaltabili creando lo spazio
che esse richiedono e di evitare urti con gli oggetti caricati nel cestello
inferiore.
Il cestello superiore è munito di regolatore in
altezza (vedere gura) che non richiede pressione sulle leve; sollevarlo tenendolo per i lati,
non appena si trovi in posizione rialzata.
Per ripristinare la posizione ribassata, agire
sulle leve A poste ai lati del cestello e abbassare il cestello.
Si raccomanda vivamente di non procedere alla regolazione in altezza di cestelli già
caricati.
Non rialzare o ribassare MAI il cestello agendo su un lato soltanto.
CESTELLO INFERIORE
Per pentole, coperchi, piatti, insalatiere, stoviglie, ecc. In teoria conviene
disporre piatti e coperchi di grandi dimensioni ai lati, per evitare interferenze con l’elemento aspersore.
Il cestello inferiore è munito di sponde ribaltabili da utilizzare in posizione
verticale per la migliore sistemazione dei piatti oppure in posizione
orizzontale (abbassata) per consentire il facile carico di scodelle e recipienti per alimenti.
(esempio di carico nel cestello inferiore)
CESTELLO PORTAPOSATE
Le griglie tuttavia consentono anche di
ottimizzare la disposizione delle posate
al suo interno. Il cestello portaposate
deve essere sistemato soltanto nella
parte anteriore del cestello inferiore.
I coltelli e le altre posate con bordi
taglienti devono essere riposte nel
cestello portaposate con le punte rivolte verso il basso e orizzontalmente nelle sponde ribaltabili del cestello superiore.
SPONDE RIBALTABILI CON POSIZIONE REGOLABILE
Le sponde ribaltabili laterali possono
essere estese o ripiegate per ottimizzare la disposizione delle stoviglie nel
cestello.
Si possono disporre i bicchieri da vino
nelle sponde ribaltabili in modo assolutamente sicuro, inserendone lo stelo negli appositi spazi.
In base al modello:
– per estendere le sponde occorre
farle scorrere verso l’alto e ruotarle
oppure sganciarle dai fermi e abbassarle.
– per ripiegare le sponde occorre ruotarle e farle scorrere verso il basso
oppure sollevarle e agganciarle ai fermi.
5
USO QUOTIDIANO
1. VERIFICA DEL COLLEGAMENTO ALLA RETE IDRICA
Vericare che la lavastoviglie sia collegata alla rete idrica e che il rubinetto dell’acqua sia aperto.
2. AZIONAMENTO DELLA LAVASTOVIGLIE
Aprire la porta e premere il tasto ACCENSIONE/SPEGNIMENTO.
3. CARICAMENTO DEI CESTELLI (vedere CARICAMENTO DEI CESTELLI).
4. RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO
5. SELEZIONARE IL PROGRAMMA E ADATTARE IL CICLO SECONDO
NECESSITÀ
Selezionare il programma più adatto in base al tipo di stoviglie e alla
quantità di sporco in essi presente (vedere la DESCRIZIONE DEI PRO-
GRAMMI) premendo sul tasto P.
Selezionare le opzioni richieste (vedere OPZIONI E FUNZIONI).
6. AVVIO
Avviare il ciclo di lavaggio premendo il tasto AVVIO/Pausa (il LED si
accenderà) e chiudere la porta entro 4 secondi. All'avvio del programma viene emesso un segnale acustico. Se la porta non viene chiusa
entro 4 sec. viene emesso il suono di allarme. In questo caso, aprire la
porta, premere il tasto AVVIO/Pausa e richiudere la porta entro 4 sec.
7. FINE DEL CICLO DI LAVAGGIO
La ne del programma è segnalata da segnali acustici e lampeggia
il numero del programma sul display. Aprire la porta e disattivare
l‘apparecchio premendo sul tasto ACCENSIONE/SPEGNIMENTO.
Per evitare bruciature, prima di togliere le stoviglie attendere pochi
minuti. Scaricare i cestelli, iniziando da quello inferiore.
La macchina si disattiva automaticamente nel corso di determinati
periodi di inattività prolungata, al ne di ridurre al minimo il consumo di elettricità. Se le stoviglie sono soltanto leggermente sporche
oppure sono state risciacquate prima di essere poste nella lavastoviglie, ridurre in proporzione la dose di detersivo da utilizzare.
MODIFICA DI UN PROGRAMMA IN CORSO
Nel caso in cui sia stato selezionato il programma sbagliato, è possibile
cambiarlo a condizione che sia appena iniziato: aprire lo sportello e
premere a lungo il tasto ACCENSIONE/SPEGNIMENTO; l‘apparecchio
si spegnerà.
Azionare nuovamente la macchina agendo sul tasto ACCENSIONE/
SPEGNIMENTO e selezionare il nuovo ciclo di lavaggio con qualsiasi
opzione richiesta; Avviare il ciclo di lavaggio premendo il tasto AVVIO/
Pausa (il LED si accende) e chiudere la porta entro 4 secondi.
AGGIUNTA DI ALTRE STOVIGLIE
Senza spegnere l’apparecchio, aprire la porta (il LED AVVIO/Pausa inizia
a lampeggiare) (fare attenzione al vapore MOLTO CALDO!) e introdurre
le stoviglie. Premere il tasto AVVIO/Pausa e chiudere lo sportello entro 4
secondi; il ciclo riprenderà dal punto in cui era stato interrotto.
INTERRUZIONI ACCIDENTALI
In caso di apertura della porta o di interruzione dell'alimentazione
elettrica durante un ciclo di lavaggio, il ciclo si interrompe. Premere il tasto
AVVIO/Pausa e chiudere lo sportello entro 4 secondi; il ciclo riprenderà
dal punto in cui era stato interrotto.
AVVISI E CONSIGLI
CONSIGLI
Prima di caricare i cestelli, eliminare tutti i residui di cibo dalle stoviglie
e vuotare i bicchieri. Non occorre il risciacquo sotto acqua corrente
prima del caricamento.
Sistemare le stoviglie in modo che rimangano in sede e non si possano
ribaltare; e sistemare le vaschette con le aperture rivolte verso il basso
e le parti concave/complesse disposte obliquamente, per consentire
all’acqua di lavaggio di raggiungere ogni supercie e scorrervi liberamente.
Avvertenza: coperchi, maniglie, vassoi e padelle non devono ostacola-
re la rotazione degli aspersori.
Riporre tutti gli oggetti di piccole dimensioni nel cestello portaposate.
Quando molto sporche, riporre piatti e pentole nel cestello inferiore
poiché nel relativo settore gli aspersori svolgono un’azione più intensa
e consentono migliori prestazioni nel lavaggio.
Una volta completata la procedura di carico, accertarsi che gli aspersori
possano ruotare liberamente.
STOVIGLIE DI TIPO NON ADATTO
• Stoviglie e posate in legno.
• Bicchieri decorati, pezzi di artigianato e piatti antichi. le decorazioni
non sono sucientemente resistenti.
• Componenti in materiali sintetici che non resistono alle temperature
elevate.
• Stoviglie in rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubricante o inchiostro.
Durante la fase di lavaggio i colori delle decorazioni di bicchieri e pezzi in alluminio/argento possono sbiadire. Alcuni tipi di bicchieri (es. i
bicchieri in cristallo) possono divenire opachi anche soltanto dopo un
certo numero di lavaggi.
CONSIGLI PER IL RISPARMIO ENERGETICO
• Se la lavastoviglie viene usata secondo le istruzioni del produttore,
lavaggio delle stoviglie a macchina comporta normalmente un MINORE CONSUMO DI ENERGIA e acqua rispetto al lavaggio a mano.
• Per ottimizzare l’ecienza della lavastoviglie si raccomanda di avviare il ciclo di lavaggio con l’apparecchio a pieno carico. Cari-
cando la lavastoviglie no alla capacità indicata dal produttore si
contribuirà a ridurre i consumi d’acqua e di energia. Per informazioni sul caricamento corretto delle stoviglie, leggere la sezione CARICAMENTO DEI CESTELLI. In caso di carico parziale, si raccomanda di
usare le apposite opzioni di lavaggio, se disponibili (Mezzo carico/
Zone Wash/ Multizona), caricando solo i cestelli selezionati. Un caricamento non corretto o eccessivo della lavastoviglie può aumentare
il consumo di risorse (acqua, energia e tempo, oltre a una maggiore
rumorosità) e ridurre le prestazioni di lavaggio e asciugatura.
• Il pre-risciacquo delle stoviglie comporta un maggiore consumo di
acqua ed energia e non è consigliato.
DANNEGGIAMENTO DI BICCHIERI E STOVIGLIE
• Utilizzare soltanto bicchieri e porcellane garantite dal produttore per
il lavaggio in lavastoviglie.
• Utilizzare un detersivo delicato e adatto al tipo di stoviglie in questione
• Togliere i bicchieri e gli altri elementi dalla lavastoviglie non appena
sia terminato il ciclo di lavaggio.
IGIENIZZANTE
Per evitare la formazione di cattivi odori e sedimenti vari all’interno della
lavastoviglie avviare un programma che preveda temperature elevate almeno una volta al mese. Per eseguire la pulizia dell’apparecchio utilizzare
un cucchiaino di detersivo e avviare il ciclo in assenza di carico.
il
6
MANUTENZIONE E PULIZIA
IT
PULIZIA DEL GRUPPO FILTRO
Pulire regolarmente il gruppo ltro in modo che nei relativi elementi
non si formino ostruzioni e che l’acqua vi scorra regolarmente.
L’uso della lavastoviglie con i ltri ostruiti, o con oggetti estranei nel
sistema ltrante o nei bracci irroratori, può causare malfunzionamenti e
determinare una perdita di prestazioni, un aumento della rumorosità o
un maggiore consumo di risorse.
Il gruppo ltro è composto da tre elementi ltranti che eliminano la
presenza di residui di cibo dall’acqua di lavaggio, rimettendola in circolo ai ni del programma:per ottenere le migliori prestazioni durante il
lavaggio è necessario che tali elementi siano sempre puliti.
Non utilizzare mai la lavastoviglie priva dei ltri o con i ltri allentati.
Almeno una volta al mese o ogni 30 cicli di lavaggio,, vericare lo stato
del gruppo ltro e se necessario pulirlo completamente sotto getto di
acqua corrente, servendosi di spazzola metallica e seguendo le istruzioni sotto riportate:
1. Ruotare il ltro cilindrico A in senso antiorario, quindi estrarlo (Fig. 1).
2. Smontare il ltro a tazza B esercitando una leggera pressione sulle
sponde laterali (Fig. 2).
3. Far scorrere il ltro a piastra in acciaio inossidabile C, no ad estrarlo
(Fig. 3).
4. Se si trovano oggetti estranei (frammenti di vetro, porcellana, ossa,
semi di frutta, ecc.), rimuoverli con attenzione.
5. Esaminare il sifone ed eliminare la presenza di qualsiasi residuo di
cibo. NON TOGLIERE MAI l’elemento di protezione della pompa di
lavaggio (dettaglio di colore nero) (Fig 4).
PULIZIA DEI BRACCI ASPERSORI
I residui di cibo possono occasionalmente formare incrostazioni sui
bracci aspersori e bloccare i fori utilizzati per l’irrorazione dell’acqua. Si
raccomanda pertanto di ispezionare di volta in volta i bracci e di pulirli
mediante piccola spazzola metallica.
Per smontare il braccio aspersore superiore, ruotare l’anello di bloccaggio in plastica in senso orario. Il rimontaggio del braccio aspersore deve
avvenire in modo che il lato con il maggior numero di fori sia rivolto
verso l’alto.
21
B
A
A
C
43
Dopo aver pulito i ltri, rimontare il gruppo e ssarlo correttamente in
sede ciò è fondamentale per garantire l’ecienza della lavastoviglie.
PULIZIA DEL TUBO DI CARICO ACQUA
Se i tubi dell’acqua sono nuovi o sono rimasti inutilizzati per un periodo
prolungato, prima di eseguire i raccordi necessari far scorrere l’acqua
per controllare che sia pulita e priva di impurità. In assenza di tale precauzione, il tubo di carico acqua può risultare ostruito con conseguente
danneggiamento della lavastoviglie.
È possibile smontare l’elemento aspersore del cestello inferiore sollevandolo verso l’alto.
SISTEMA DI ADDOLCIMENTO DELL’ACQUA
L’addolcitore riduce automaticamente la durezza dell’acqua, impedendo la formazione di calcare sulla serpentina e contribuendo a migliorare l’ecienza di lavaggio.
Questo sistema si rigenera con il sale, che deve essere perciò rabboccato quando il serbatoio del sale è vuoto.
La frequenza di rigenerazione dipende dal livello di durezza impostato - la rigenerazione avviene ogni 6 cicli Eco con la durezza dell’acqua
impostata al livello 3.
Il processo di rigenerazione inizia durante il risciacquo nale e termina
nella fase di asciugatura, prima del termine del ciclo.
• Ogni rigenerazione comporta: un consumo di ~3,5 litri d’acqua;
• Un prolungamento di 5 minuti della normale durata del ciclo;
• Un consumo di energia minore di 0,005 kWh.
7
RISOLUZIONE DEI PROBLEMI
400011717012
Se la lavastoviglie non funziona correttamente, provare a risolvere il problema consultando l’elenco sotto riportato. Per errori o problemi di altro tipo, contattare un Servizio Assistenza Tecnica autorizzato; i dati di contatto sono riportati nel libretto di garanzia. I ricambi
saranno disponibili per un periodo no a 7 o no a 10 anni, secondo i requisiti specici del regolamento.
PROBLEMI POSSIBILI CAUSE SOLUZIONE
L’indicatore del
sale è acceso
L’indicatore del
brillantante è
acceso
La lavastoviglie non
si avvia o i comandi
non rispondono.
Lo scarico della
lavastoviglie non
avviene.
Sul display viene visualizzato 3 e il LED
On/O lampeggia
rapidamente
La rumorosità
della lavastoviglie è
eccessiva.
I piatti non risultano
puliti.
La lavastoviglie non
esegue il carico
dell'acqua.
Sul display viene
visualizzato H 6 e il
LED On/O lampeggia rapidamente
La lavastoviglie termina il ciclo di lavaggio
troppo presto.
Sul display viene
visualizzato 15 e il
LED On/O lampeggia
rapidamente
Il serbatoio del sale è vuoto. (È possibile che,
dopo aver riempito il serbatoio, la spia del sale
resti accesa per diversi cicli di lavaggio).
La vaschetta del brillantante è vuota. (È possibile
che, dopo aver riempito la vaschetta, la spia del
brillantante resti accesa per diversi cicli di lavaggio).
L'apparecchio non è stato collegato correttamente all'alimentazione elettrica.
Mancanza di corrente.
Mancata chiusura della porta lavastoviglie.
La spina Auto Door non è inserita.
Il ciclo è stato interrotto con l’apertura dello
sportello per più di 4 secondi.
Mancato funzionamento dei vari comandi.
Sul display viene visualizzato 9 o 12 e il LED On/
O lampeggia rapidamente
Ciclo di lavaggio non ancora concluso. Attendere la conclusione del ciclo di lavaggio.
Tubo di scarico piegato. Vericare che il tubo di scarico non sia piegato (vedere le ISTRUZIONI DI INSTALLAZIONE).
Tubo di scarico del lavandino ostruito. Pulire il tubo di scarico del lavandino.
Ostruzione ltro a causa di residui di cibo Pulire il ltro (vedere PULIZIA DEL GRUPPO FILTRO).
Urto dei piatti tra loro durante il lavaggio. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
Produzione eccessiva di schiuma.
Errata disposizione delle stoviglie. Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
Impedimento nella rotazione dei bracci aspersori
a causa dell'interferenza dei piatti.
Il ciclo di lavaggio è eccessivamente delicato. Selezionare il programma adatto (vedere la TABELLA DEI PROGRAMMI).
Produzione eccessiva di schiuma.
Tappo sul vano brillantante non correttamente chiuso.
Filtro sporco oppure ostruito. Pulire il gruppo ltro (vedere CURA E MANUTENZIONE).
Mancanza di sale. Riempire il serbatoio del sale (vedere RIEMPIMENTO DEL SERBATOIO SALE).
Assenza di alimentazione idrica o rubinetto
chiuso.
Il tubo di carico è piegato
L’elemento ltrante nel tubo di carico è ostruito;
è necessario pulirlo.
Il tubo di scarico è posizionato troppo in basso
o crea un eetto sifone nell’impianto di scarico
domestico.
Aria nel tubo di mandata dell'acqua.
Riempire il serbatoio con sale (per ulteriori informazioni, vedere pagina 2).
Regolare la durezza dell’acqua - vedere la tabella a pagina 2.
Riempire la vaschetta con brillantante (per ulteriori informazioni, vedere pagina 2)
Inserire la spina nella presa di corrente.
Per ragioni di sicurezza, la lavastoviglie non si riavvia automaticamente al ripristino
della corrente elettrica. Aprire la porta, premere il tasto AVVIO/Pausa e richiudere la
porta entro 4 secondi.
Spingere con decisione la porta no ad avvertire il caratteristico “clic.
Premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi.
Spegnere l’apparecchio premendo il tasto ACCENSIONE/SPEGNIMENTO, riaccenderlo dopo
circa un minuto e riavviare il programma. Se il problema persiste, staccare l’apparecchio
dalla rete elettrica per 1 minuto, quindi ricollegarlo.
Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è
del tipo adatto alle lavastoviglie (vedere RIEMPIMENTO DELLA VASCHETTA DEL DETERSIVO).
Per riavviare il ciclo in corso, spegnere e riaccendere la lavastoviglie, scegliere un nuovo
programma, premere AVVIO/Pausa e chiudere lo sportello entro 4 secondi. Non aggiungere altro detersivo
Sistemare le stoviglie nel modo corretto (vedere CARICAMENTO DEI CESTELLI).
Il dosaggio del detersivo non è stato stabilito in modo corretto oppure il detersivo non è del tipo
adatto alle lavastoviglie (vedere RIEMPIMENTO DEL DISTRIBUTORE DETERSIVO).
Accertarsi che il tappo sul distributore brillantante sia chiuso.
Accertarsi che il tubo di alimentazione idrica contenga l’acqua necessaria o che il
rubinetto sia aperto.
Accertarsi che il tubo di carico non sia piegato (vedere INSTALLAZIONE) riprogrammare la
lavastoviglie e riavviarla.
Dopo aver eseguito le operazioni di ispezione e pulizia, spegnere e accendere la lavastoviglie e avviare un programma nuovo.
Controllare che l’estremità del tubo di scarico si trovi all’altezza corretta (vedere IN-
STALLAZIONE). Vericare eventuali eetti sifone nell’impianto di scarico domestico; se
necessario, installare una valvola di ingresso aria.
Controllare che non vi siano perdite nell’impianto idraulico o altri problemi che causino
l’ingresso di aria.
Documentazione normativa, documentazione standard, ordinazione di pezzi di ricambio e altre informazioni
sul prodotto possono essere reperite:
• Utilizzo del codice QR sul prodotto.
• Visitando il nostro sito web docs.indesit.eu e parts-selfservice.whirlpool.com
• Oppure, contattare il Servizio Assistenza Tecnica (al numero di telefono riportato sul libretto di garanzia).
Quando si contatta il Servizio Assistenza Tecnica, fornire i codici presenti sulla targhetta matricola del prodotto.
I dati del modello possono essere richiamati usando il codice QR riportato sull’etichetta energetica.
L’etichetta riporta anche il codice identicativo del modello che può essere utilizzato per consultare il portale di
registrazione su https://eprel.ec.europa.eu
8
:
01/2024 ks - Xerox Fabriano
IEC 436
Loading...
