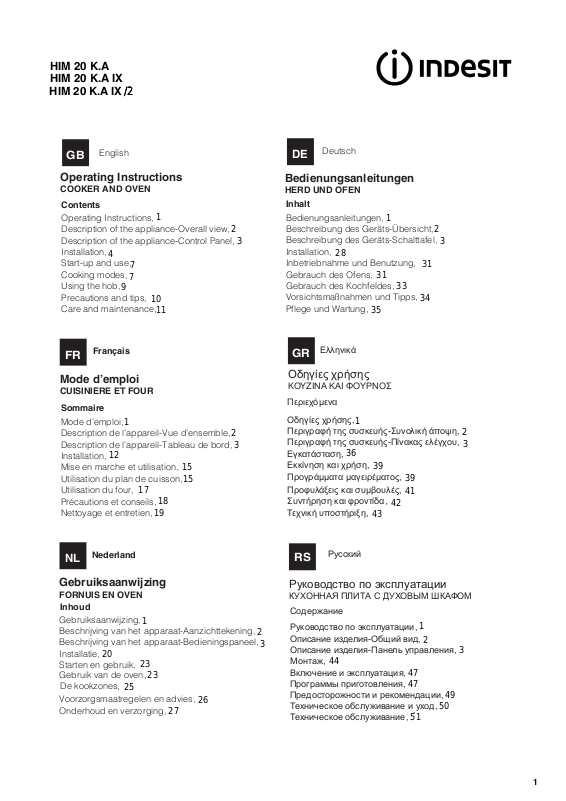

Indesit HIM 20 KA IX User Manual

HIM 20 K.A HIM 20 K.A IX

HIM 20 K.A IX

/2/2/2

GB

English

Operating Instructions

COOKER AND OVEN

Contents

Operating Instructions, Description of the appliance-Overall view, Description of the appliance-Control Panel, Installation, Start-up and use, Cooking modes, Using the hob, Precautions and tips, Care and maintenance,

FR

4

9

Français

1

7

10

11

Mode d’emploi

CUISINIERE ET FOUR

Sommaire

Mode d’emploi, Description de l’appareil-Vue d’ensemble, Description de l’appareil-Tableau de bord, Installation, Mise en marche et utilisation, Utilisation du plan de cuisson, Utilisation du four, Précautions et conseils, Nettoyage et entretien,

1

12

15

17

18

19

DE

Deutsch

Bedienungsanleitungen

HERD UND OFEN

Inhalt

Bedienungsanleitungen,

2

3

Beschreibung des Geräts-Übersicht, Beschreibung des Geräts-Schalttafel, Installation, Inbetriebnahme und Benutzung, Gebrauch des Ofens, Gebrauch des Kochfeldes, Vorsichtsmaßnahmen und Tipps, Pflege und Wartung,

GR

28

Ελληνικά

1

2

3

31

33

34

35

Οδηγίες χρήσης

ΚΟΥΖΙΝΑ ΚΑΙ ΦΟΥΡΝΟΣ

Περιεχόμενα

Οδηγίες χρήσης,

2

3

Περιγραφή της συσκευής-Συνολική άποψη, Περιγραφή της συσκευής-Πίνακας ελέγχου, Εγκατάσταση, Εκκίνηση και χρήση, Προγράμματα μαγειρέματος,

Προφυλάξεις και συμβουλές, Συντήρηση και φροντίδα, Τεχνική υποστήριξη,

1

2

3

36

39

39 41

42

43

Nederland

NL

Gebruiksaanwijzing

FORNUIS EN OVEN

Inhoud

Gebruiksaanwijzing, Beschrijving van het apparaat-Aanzichttekening, Beschrijving van het apparaat-Bedieningspaneel, Installatie, Starten en gebruik,

Gebruik van de oven,

De kookzones,

Voorzorgsmaatregelen en advies, Onderhoud en verzorging,

20

1

23

25

26

27

RS

Русский

Руководство по эксплуатации

КУХОННАЯ ПЛИТА С ДУХОВЫМ ШКАФОМ

Содержание

,

47 47

51

1

2

3

49

50

,

1

2

3

Руководство по эксплуатации, Описание изделия-Общий вид, Описание изделия-Панель управления, Монтаж, Включение и эксплуатация, Программы приготовления,

Предосторожности и рекомендации, Техническое обслуживание и уход, Техническое обслуживание

44

1

11

44

4

2

3

Description

GB

1.Control panel

2.Sliding grill rack

3.DRIPPING pan

4.GUIDE RAILS for the sliding racks

5.position 5

6.position 4

7.position 3

8.position 2

9.position 1

of the appliance

Overall view

55 66

66 77 88 99

Beschreibung

DE

des Gerätes

Geräteansicht

1.Bedienfeld

2.Einschub BACKOFENROST

3.Einschub FETTPFANNE

4.GLEITFÜHRUNGEN für die Einschübe

5. position 5

6. position 4

7. position 3

8. position 2

9. position 1

Description

FR

de l’appareil

Vue d’ensemble

1. Tableau de bord

2. Support GRILLE

3. Support LECHEFRITE

4. GLISSIERES de coulissement

5. niveau 5

6. niveau 4

7. niveau 3

8. niveau 2

9. niveau 1

NL

1. Bedieningspaneel

2. Ovenrek

3. Lekplaat of bakplaat

4. Geleidersvan de roosters

5. stand 5

6. stand 4

7. stand 3

8. stand 2

9. stand 1

Aanzichttekening

Описание изделия

RS

Общий вид

Панель управления

1.

2.

Решетка духовки

Решетка духовки Противень или жарочный лист

Противень или жарочный лист

3.

4.

HAПPABЛЯЮЩИE для противеней решеток

Положение 1

5.

Положение 2

6.

Положение 3

7.

Положение 4

8.

Положение 5

9.

Περιγραφή της συσκευής

GR

Συνολική άποψη

Πίνακας οργάνων

1.

2.

Πλέγμα του φούρνου

Πλέγμα του φούρνου Λιποσυλλέκτης ή πιάτο μαγειρέματος

Λιποσυλλέκτης ή πιάτο μαγειρέματος

3.

ΟΔΗΓΟΙ ολίσθησης των επιπέοων

4.

Θέση 5

5.

Θέση 4

6.

Θέση 3

7.

8.

Θέση 2

Θέση 2 Θέση 1

Θέση 1

9.

2

4

1

GB

1.Electric HOTPLATE control knob

2. ELECTRIC HOTPLATE indicator light

3. OVEN CONTROL knob

4. THERMOSTAT indicator light

FR

1.Manette de la plaque électrique

2. Voyant de fonctionnement de la plaque électrique

3.Manette du four

4. Voyant lumineux thermostat

Description of the appliance

Control panel

Description de l’appareil

Tableau de bord

Manette de la plaque électriqueManette de la plaque électrique

Manette de la plaque électrique

Voyant de fonctionnement de la plaque électrique

Voyant de fonctionnement de la plaque électriqueVoyant de fonctionnement de la plaque électrique

Manette du fourManette du fourManette du four

Voyant lumineux thermostat Voyant lumineux thermostat Voyant lumineux thermostat

3

Beschreibung des Gerätes

DE

Bedienfeld

1.

Schalter zur Einstellung der Kochfeld-KochzonenSchalter zur Einstellung der Kochfeld-KochzonenSchalter zur Einstellung der Kochfeld-KochzonenSchalter zur Einstellung der Kochfeld-Kochzonen

2.

Betriebskontrollleuchte Elektrokochzonen

3.

Drehschalter des Backofens

4.

Betriebskontrollleuchte THERMOSTAT

Περιγραφή της συσκευής

GR

Πίνακας ελέγχου

1.

Επιλογείς χειρισμού των ηλεκτρικών εστιών

2.

Το ενδεικτικό φωτάκι λειτουργίας των

3.

Επιλογέας φούρνου

Το ενδεικτικό φωτάκι του θερμοστάτη φούρνου

4.

ηλεκτρικών εστιών

NL

1. Knoppen KOOKPLATEN

2.Controlelampje WERKING KOOKPLATEN

3.OVEN Knop

4.Controlelampje THERMOSTAAT

Aanzichttekening

Bedieningspaneel

Описание изделия

RS

Панель управления

Рукоятки электрических конфорок

1.

Световой индикатор функционирования

2.

электрических конфорок

3.

Рукоятка выбора функций духового шкафа

Световой индикатор термостата духового шкафа

4.

3

560 mm.

45 mm.

Installation

GB

! Before placing your new appliance into operation please read these operating instructions carefully. They contain important information for safe use, for installation and for care of the appliance.

! Please keep these operating instructions for future reference. Pass them on to possible new owners of the appliance.

Positioning

! Keep packaging material out of the reach of children. It can become a choking or suffocation hazard (see Precautions and tips).

! The appliance must be installed by a qualified person in compliance with the instructions provided. Incorrect installation may cause harm to persons, animals or may damage property.

Fitting the appliance

Use the appropriate cabinet to ensure that the appliance functions properly.

• The panels adjacent to the oven must be made of heat-resistant material.

Ventilation

To ensure good ventilation, the back panel of the cabinet must be removed. It is advisable to install the oven so that it rests on two strips of wood, or on a completely flat surface with an opening of at least 45 x 560 mm (see diagrams).

Centring and fastening

Secure the appliance to the cabinet by opening the oven door and putting 4 screws into the 4 holes of the outer frame.

• Cabinets with a veneer exterior must be assembled with glues which can withstand temperatures of up to 100°C.

• To install the oven under the counter (see diagram) and in a kitchen unit, the cabinet must have the following dimensions:

555

580

560

min

+4 -0

min

45

575-585

+4 -0

480

23

5435

547 min

572

558

43545

500

39

15

595

! The appliance must not come into contact with electrical parts once it has been installed. The consumption indications on the data plate have been calculated for this type of installation.

! All parts which ensure the safe operation of the appliance must not be removable without the aid of a tool.

4

Electrical connections

The cooker must be connected to the mains electricity supply. It is designed to operate with alternating current at the voltage and frequency indicated on the data plate (see the following page). The hob is connected to the cooker using a special connector.

BUILT-IN HOB

Only on

certain models

The terminal board is designed for a 400 V threephase connection (see diagrams below).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

NL1L3L2

5

3

4

1

2

P

NL2L1

GB

WHITE RED

YELLOW

BLUE GREEN

BUILT-IN COOKER

Replace the metal protection after performing all the necessary hob connections. If the hob is removed from its position, the red cap which was originally protecting the red connector must be replaced.

Fitting the power supply cable

1. Open the terminal board by inserting a screwdriver into the side tabs of the cover. Use the screwdriver as a lever by pushing it down to open the cover (see diagram).

L3

If the electrical system has other characteristics (see diagrams below), carry out the electrical connection

using the connection supports provided in the box P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

NL

5

3

4

1

2

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

NL1L2

5

3

4

1

2

2. Install the power supply cable by loosening the cable clamp screw and the wire contact screws L-N-

. Connect the wires to the corresponding terminals: the Blue wire to the terminal marked (N), the Brown wire to the terminal marked (L) and the Yellow Green wire to the terminal marked

.

3. Secure the power supply cable by fastening the clamp screw.

4. Close the cover of the terminal board.

5

GB

Connecting the supply cable to the mains

Install a standardised plug corresponding to the load indicated on the data plate (see side). The appliance must be directly connected to the mains using an omnipolar circuit-breaker with a minimum contact opening of 3 mm installed between the appliance and the mains, suitable for the load indicated and complying with current electrical regulations (the earthing wire must not be interrupted by the circuit-breaker). The supply cable must not come into contact with surfaces with temperatures higher than 50°C.

! The installer must ensure that the correct electrical connection has been made and that it is compliant with safety regulations.

Before connecting to the power supply, make sure that:

• The appliance is earthed and the plug is compliant with the law.

• The socket can withstand the maximum power of the appliance, which is indicated on the data plate (see below).

! Once the appliance has been installed, the power supply cable and the electrical socket must be easily accessible.

! The cable must not be bent or compressed.

! The cable must be checked regularly and replaced

by authorised technicians only (see Assistance).

! The manufacturer declines any liability should these safety measures not be observed.

• The voltage must be in the range between the values indicated on the data plate (see below).

• The socket is compatible with the plug of the appliance. If the socket is incompatible with the plug, ask an authorised technician to replace it. Do not use extension cords or multiple sockets.

DATA PLATE

width 43.5 cm

Dimensions

Volume lt. 60

Electrical connections

ENERGY LABEL

height 32 cm depth 43,5 cm

voltage: 230V/400V~ 3N 50/60Hz maximum power absorbed 8400W

Directive 2002/40/EC on the label of electric ovens. Standard EN 50304

Energy consumption Class certification Natural convection heating mode:

This appliance conforms to the following European Economic Community directives:

- 2006/95/EEC of 12/12/06 (Low Voltage) and subsequent amendments;

- 2004/108/EEC of 15/12/04 (Electromagnetic Compatibility) and subsequent amendments;

- 93/68/EEC of 22/07/93 and subsequent amendments.

- 2002/96/EC and subsequent amendments.

TRADITIONAL

6

Start-up and use

GB

! The first time you use your appliance, heat the empty oven with its door closed at its maximum temperature for at least half an hour. Ensure that the room is well ventilated before switching the oven off and opening the oven door. The appliance may produce a slightly unpleasant odour caused by the burning away of protective substances used during the manufacturing process.

Starting the oven

1. Select the desired cooking mode by turning the

SELECTOR knob.

2. Select the desired temperature with the

THERMOSTAT knob. See the Cooking advice table for cooking modes and the suggested cooking temperatures (see Cooking Modes).

3. When preheating is finished, the THERMOSTAT

indicator light will stay on: place the food in the oven.

4. You may do the following during cooking:

- change the cooking mode by turning the SELECTOR

knob.

- change the temperature by turning the

THERMOSTAT knob.

- stop cooking by turning the SELECTOR knob to the

“0” position.

Cooking modes

TRADITIONAL OVEN mode

Both the top and bottom heating elements will come on. With this traditional cooking mode, it is best to use one cooking rack only; if more than one rack is used, the heat will be distributed unevenly. The oven will automatically reach the temperature set, and the thermostat, which is controlled by the SELECTOR knob, will keep it constant.

TOP OVEN TOP OVEN

TOP OVEN mode

TOP OVEN TOP OVEN

The top heating element comes on. This mode can be used to brown food at the end of cooking. Always cook in this mode with the oven door closed.

Practical cooking advice

! In the GRILL cooking mode, place the dripping pan in position 1 to collect cooking residues (fat and/or grease).

GRILL

! Never put objects directly on the oven bottom to avoid damaging the enamel coating.

! Always place cookware on the rack(s) provided.

Cooling ventilation

In order to cool down the external temperature of the oven, some models are fitted with a cooling fan that blows out air between the control panel and the oven door.

! Once the cooking has been completed, the cooling fan remains on until the oven has cooled down sufficiently.

Oven light

It goes on when selecting knob. It stays on when a cooking mode is selected.

with the SELECTOR

• Insert the rack in position 3 or 4. Place the food in the centre of the rack.

• The top heating element is regulated by a thermostat and may not always be on.

PIZZA

• Use a light aluminium pizza pan. Place it on the rack provided. For a crispy crust, do not use the dripping pan (prevents crust from forming by extending cooking time).

• If the pizza has a lot of toppings, we recommend adding the mozzarella cheese on top of the pizza halfway through the cooking process.

7

GB

!

g

Cooking advice table

Foods

Pasta

Lasagne Cannelloni Tagliatelle

Meat

Veal Chicken Turkey Duck Rabbit Pork Lamb

Fish

Mackerels Dentex Trout baked in foil

Pizza

Napolitan

Pies

Biscuits Tart Chocolate cake Leavened cake

Weight

(in kg)

2.5

1.7

1.5

3.0

1.8

2.0

2.1

1.8

1.1

1.5

1.0

1.0 3 15 Max 30-35

0.5

1.1

1.0

Rack position

3 3 3

3 3 3 3 3 3 3

3 3 3

3 3 3 3

Pre-heating time

(min)

-

15 15 15 15

Recommended

temperature

210 210 210

220 220

220-Max

220 220 220 220

210-230 210-230 210-230

180 180 200 200

Cooking time

(minutes)

75-80 75-80 75-80

85-90

110-115

95-100 120-125 105-110 100-110

90-95

55-60 60-65 40-45

30-35 30-35 45-50 50-55

Cooking times are approximate and may vary according to personal taste. When cooking using the grill,

the drippin

pan must always be placed on the 1st oven rack from the bottom.

8

Hob

C

A

Type of hob

The oven is combined with a hob that can be made up of two types of heating elements: cast-iron electric plates (see diagram 1) or glass ceramic hobs (see diagram 2).

diagram 1

diagram 2

Switching on the glass ceramic hob

Traditional cooking zones

Traditional cooking zones are made up of circular heating elements. They turn red approximately ten seconds after they have been turned on. Each cooking zone is fitted with a control knob allowing you to select from 6 different temperature settings from a minimum of 1 to a maximum of 6.

Residual heat indicator lights*

The indicator lights (C) indicate that the temperature of the corresponding cooking zones have exceeded 60°C, even after the heating element has been switched off.

Recommended power levels for various types of cooking:

Setting

0

Off

1

Cooking vegetables, fish

2

Cooking patatoes (using steam) soups, chickpeas, beans.

Practical advice on using the glass ceramic hob

! The glue that is applied on the gaskets leaves some traces of grease on the glass. Before using the appliance, we recommend you eliminate these with a special non-abrasive cleaning product. During the first few hours of use there may be a smell of rubber which will disappear very quickly.

To obtain the best results with your hob:

• Use flat-bottomed pans to ensure that they adhere to the cooking zone perfectly.

• Always use pans with a diameter that is large enough to cover the hotplate fully, in order to use all the available heat.

• Make sure that the bottom of the cookware is always dry and clean to guarantee correct adherence and long life, not only for the cooking zones but also for the cookware itself.

• Avoid using the same cookware that is used on gas burners: the heat concentration on gas burners may deform the base of the pan, causing it not to adhere correctly.

• Never leave a cooking zone on without cookware on it because as it heats up and rapidly reaches the maximum level, it could damage the heating elements.

GB

3

4

5

6

* Only on certain models

Continuing the cooking of large quantities of food, minestrone.

For roasting (average)

For roasting (above average)

--------For browning and reaching a boil in a short time

9

Precautions and tips

GB

! The appliance was designed and manufactured in compliance with international safety standards. The following warnings are provided for safety reasons and must be read carefully.

General safety

• The appliance was designed for domestic use inside the home and is not intended for commercial or industrial use.

• The appliance must not be installed outdoors, even in covered areas. It is extremely dangerous to leave the appliance exposed to rain and storms.

• When handling the appliance, always use the handles provided on the sides of the oven.

• Do not touch the appliance with bare feet or with wet or moist hands and feet.

• The appliance must be used by adults only

for the preparation of food, in accordance with the instructions outlined in this booklet. Any other use of the appliance (e.g. for heating the room) constitutes improper use and is dangerous. The manufacturer may not be held liable for any damage resulting from improper, incorrect and unreasonable use of the appliance.

• When the appliance is in use, the heating elements and some parts of the oven door become extremely hot. Make sure you don't touch them and keep children well away.

• Ensure that the power supply cable of other electrical appliances does not come into contact with the hot parts of the oven.

• The openings used for ventilation and dispersion of heat must never be covered.

• Always grip the oven door handle in the centre: the ends may be hot.

• Always use oven gloves to place cookware in the oven or when removing it.

• Do not use aluminium foil to line the bottom of the oven.

• Do not place flammable materials in the oven: if the appliance is switched on by mistake, it could catch fire.

• Always make sure the knobs are in the “”/“ when the appliance is not in use.

• When unplugging the appliance always pull the plug from the mains socket, do not pull on the cable.

• Never carry out any cleaning or maintenance work without having unplugged the plug from the mains.

• In the case of a malfunction, under no circumstances should you attempt to repair the appliance yourself. Repairs carried out by inexperienced persons may cause injury or further malfunctioning of the appliance. Contact a Service Centre (see Assistance).

• Do not rest heavy objects on the open oven door.

” position

• The glass ceramic hob is resistant to mechanical shocks, but it may crack (or even break) if hit with a sharp object such as a tool. If this happens, disconnect the appliance from the electricity mains immediately and contact a Service Centre.

• Remember that the temperature of the cooking zones remains relatively high for at least thirty minutes after they have been switched off.

• Keep any object that could melt away from the hob, for example plastic and aluminium objects, or products with a high sugar content. Keep plastic or aluminium objects away from the hob: if you forget them on surfaces that are still hot, they may cause serious damage to the hob.

• The appliance should not be operated by people (including children) with reduced physical, sensory or mental capacities, by inexperienced individuals or by anyone who is not familiar with the product. These individuals should, at the very least, be supervised by someone who assumes responsibility for their safety or receive preliminary instructions relating to the operation of the appliance.

• Do not let children play with the appliance.

Disposal

• Observe local environmental standards when disposing packaging material for recycling purposes. Observe existing legislation when disposing of the old appliance.

• The European Directive 2002/96/EC on Waste Electrical and Electronic Equipment (WEEE), requires that old household electrical appliances must not be disposed of in the normal unsorted municipal waste stream. Old appliances must be collected separately in order to optimise the recovery and recycling of the materials they contain and reduce the impact on human health and the environment. The crossed out “wheeled bin” symbol on the product reminds you of your obligation, that when you dispose of the appliance it must be separately collected. Consumers should contact their local authority or retailer for information concerning the correct disposal of their old appliance.

Respecting and conserving the environment

• By using the appliance in the hours between late afternoon and early morning, you can help reduce the work load placed on electrical companies.

• Always keep the oven door closed when using the GRILL mode to attain best results and to save energy (approximately 10%).

• Regularly check the door seals and wipe clean to ensure they are free of debris so that they stick properly to the door and do not allow heat to disperse.

10

F

Maintenance and care

Switching the appliance off

Disconnect your appliance from the electricity supply before carrying out any work on it.

Cleaning the appliance

• The stainless-steel or enamel-coated external parts as well as the rubber seals may be cleaned using a sponge that has been soaked in lukewarm water and neutral soap. If these stains are difficult to remove, use only specialised products. After cleaning, rinse and dry thoroughly. Do not use abrasive powders or corrosive substances.

• Ideally, the inside of the oven should be cleaned after each use, when it is still lukewarm. Use hot water and detergent, rinse and dry with a soft cloth. Do not use abrasive products.

• The accessories can be washed like everyday crockery (even in your dishwasher).

! Never use steam cleaners or pressure cleaners on the appliance.

Cleaning the oven door

Clean the glass part of the oven door using a sponge and a non-abrasive cleaning product, then dry thoroughly with a soft cloth. Do not use rough abrasive material or sharp metal scrapers as these could scratch the surface and cause the glass to crack. To clean more thoroughly, you can remove the oven door.

1. Open the oven door fully (see diagram).

To replace the door, reverse this sequence.

GB

Inspecting the seals

Check the door seals around the oven periodically. If the seals are damaged, please contact your nearest After-sales Service Centre (see Assistance). We recommend not using the oven until the seals have been replaced.

Replacing the light bulb

To replace the oven light bulb:

1. Remove the glass cover of the lamp-holder.

2. Remove the light bulb and replace it with a similar one: Wattage 25 W, cap E 14.

3. Replace the glass cover (see diagram).

Assistance

Communicating:

• appliance model (Mod.)

• serial number (S/N) This information is found on the data plate located on the appliance and/or on the packaging.

2. lift up and turn the small levers situated on the two hinges; (see diagram).

3. Grip the door on the two external sides and close it approximately half way. Unlock the door by pressing on the clamps towards you lifting it out of its seat (see diagram).

FF

F, then pull the door

FF

11

560 mm.

45 mm.

Installation

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

Encastrement

Pour garantir le bon fonctionnement de l’appareil, il faut que le meuble possède des caractéristiques bien précises :

Aération

FR

Pour garantir une bonne aération, la cavité d’encastrement doit être dépourvue de paroi arrière. Il est conseillé d’installer le four de manière à ce qu’il repose sur deux cales en bois ou bien sur un plan d’appui continu qui ait une découpe d’au moins 45 x 560 mm (voir figures).

Centrage et fixation

Pour fixer l’appareil au meuble : ouvrez la porte du four et vissez 4 vis à bois dans les 4 trous du cadre.

• les panneaux adjacents doivent être fabriqués dans un matériau résistant à la chaleur ;

• dans le cas notamment de meubles plaqués bois, il faut que les colles résistent à une température de 100°C ;

• la cavité du meuble pour encastrement du four, tant sous plan (voir figure) qu’en colonne , doit avoir les dimensions suivantes :

555

580

560

+4 -0

min

45

575-585

+4 -0

480

23

54354

547 min

572

3545

558

500

39

15

595

! Toutes les parties qui servent de protection doivent être fixées de manière à ne pouvoir être enlevées qu’avec l’aide d’un outil.

! Après encastrement de l’appareil, il ne doit plus y avoir possibilité de contact avec les parties électrifiées. Les déclarations de consommation indiquées sur l’étiquette des caractéristiques ont été mesurées pour ce type d’installation.

12

FR

Raccordement électrique

Le raccordement électrique au réseau doit être effectué sur le four qui est prévu pour fonctionner en courant alternatif à la tension et fréquence d’alimentation indiquées sur la plaquette signalétique (voir page suivante). La table de cuisson est raccordée au four à l’aide d’un connecteur spécial.

Le bornier est prévu pour raccordement à 400 V triphasé (voir figures ci-dessous).

400V 3N~H05RR-F 5x2.5 CEI-UNEL 35363

NL1L3L2

5

3

4

1

2

Table à encastrer

N'existe que

sur certains

modèles

BLANC ROUGE JAUNE BLEU VERT

CUISINIERE A ENCASTRER

Remettre la protection métallique en place après avoir connecté la table. En cas de démontage de la table, remettre le bouchon rouge d'origine sur le connecteur rouge.

Montage du câble d’alimentation

P

NL2L1

L3

Si l’installation électrique présente d’autres caractéristiques (voir figures ci-dessous), procédez au raccordement électrique au moyen des cavaliers de raccordement logés dans le boîtier P.

230V ~H05RR-F 3x4 CEI-UNEL 35363

NL

5

3

4

1

2

1. Pour ouvrir le bornier, faites pression à l’aide d’un tournevis sur les languettes latérales du couvercle : tirez et ouvrez le couvercle (voir figure).

2. Montage du câble d’alimentation : dévissez la vis du serre-câble ainsi que les trois vis des contacts L-

puis fixez les fils sous les têtes de vis en

Nrespectant les couleurs Bleu (N) Marron (L) JauneVert (

).

400V 2N~H05RR-F 4x4 CEI-UNEL 35363

NL1L2

5

3

4

1

2

3. Fixez le câble d’alimentation dans le serre-câble prévu.

4. Fermez le couvercle du bornier.

13

Branchement du câble d’alimentation au réseau électrique

Montez sur le câble une prise normalisée pour la charge indiquée sur l’étiquette des caractéristiques (voir ci-contre). En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d’une terre conforme à la loi;

! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles

! Le câble ne doit être ni plié ni excessivement écrasé.

! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance).

! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

FR

• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique (voir ci-dessous);

• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique (voir ci-dessous);

• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples.

PLAQUETTE SIGNALETIQUE

largeur cm 43,5

Dimensions

Volume l 60

Raccordements électriques

ETIQUETTE ENERGIE

hauteur cm 32 profondeur cm 43,5

tension 230V/400V~ 3N 50/60Hz puissance maxi. absorbée 8400W

Directive 2002/40/CE sur l'étiquette des fours électriques Norme EN 50304

Consommation énergie déclarée pour Classe convection naturelle fonction four : Tradition

Cet appareil est conforme aux Directives Communautaires suivantes :

- 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives

- 2004/108/CEE du 15/12/04 (Compatibilité électromagnétique) et modifications successives

- 93/68/CEE du 22/07/93 et modifications successives

- 2002/96/EC et modifications successives

14

Mise en marche et utilisation

! Lors de son premier allumage, faites fonctionner le four à vide, porte fermée, pendant au moins une heure en réglant la température à son maximum. Puis éteignez-le, ouvrez la porte et aérez la pièce. L’odeur qui se dégage est due à l’évaporation des produits utilisés pour protéger le four.

Mise en marche du four

1. Pour sélectionner le programme de cuisson

souhaité, tournez le bouton PROGRAMMES.

2. Pour choisir la température, tournez le bouton

THERMOSTAT. Un tableau de cuisson vous guidera dans vos cuissons en vous indiquant notamment les températures conseillées pour chacune d’elles (voir Programmes).

3. Le voyant THERMOSTAT reste allumé pendant la

durée de montée en température.

4. En cours de cuisson, vous pouvez à tout moment :

- modifier le programme de cuisson à l’aide du bouton

PROGRAMMES;

- modifier la température à l’aide du bouton

THERMOSTAT;

- interrompre la cuisson en ramenant le bouton

PROGRAMMES sur “0”.

! Ne posez jamais d’objets à même la sole du four, vous pourriez abîmer l’émail.

! Placez toujours vos plats sur la grille fournie avec l’appareil.

Système de refroidissement

Programmes de cuisson

Programme FOUR TRADITION

Mise en marche des résistances de voûte et de sole. Pour cette cuisson traditionnelle mieux vaut cuire sur un seul niveau : la cuisson sur plusieurs niveaux entraînerait une mauvaise distribution de la chaleur. La température sélectionnée est automatiquement atteinte et maintenue constante par le thermostat commandé par le bouton PROGRAMMES.

CC

Programme

Mise en marche de la résistance de voûte. Cette fonction est conseillée pour parfaire la cuisson des aliments. Cuisson porte du four fermée.

HALEUR VOÛTEHALEUR VOÛTE

C

HALEUR VOÛTE

CC

HALEUR VOÛTEHALEUR VOÛTE

Conseils de cuisson

! En cas de cuisson en mode GRIL, placez la lèchefrite au gradin 1 pour récupérer les jus de cuisson.

GRIL

• Placez la grille au gradin 3 ou 4, enfournez vos plats au milieu de la grille.

• Ne vous inquiétez pas si la résistance de voûte n’est pas allumée en permanence : son fonctionnement est contrôlé par un thermostat.

FR

Pour obtenir un abaissement des températures extérieures, certains modèles sont équipés d’un système de refroidissement. Ce dernier souffle de l’air à l’extérieur par une fente située entre le tableau de bord et la porte du four.

! Le ventilateur continue à tourner après l’arrêt du four jusqu’à ce que ce dernier se soit suffisamment refroidi.

Eclairage du four

Pour l’allumer, sélectionnez PROGRAMMES. La lampe reste allumée quand vous

sélectionnez un programme de cuisson.

à l’aide du bouton

PIZZA

• Utilisez un plat en aluminium léger et enfournez-le sur la grille du four.

Si vous utilisez la lèchefrite, vous prolongerez le

temps de cuisson et obtiendrez difficilement une pizza croustillante.

• Si vos pizzas sont bien garnies, n’ajoutez la mozzarelle qu’à mi-cuisson.

15

Tableau de cuisson

Aliments Poids (Kg) Niveau enfournement

Pâtes

Lasagnes Cannelloni Tagliatelle

Viandes

Veau Poulet Dinde Canard Lapin Porc Agneau

Poissons

Maquereaux Denté Truite en papillote

Pizza

Napolitaine

Gâteaux

Biscuits Tarte Gâteau au chocolat Gâteaux levés

2,5 2,5 2,5

1,7 1,5

3,0

1,8

2,0

2,1 1,8

1,1 1,5 1,0

1,0 3 15 Max 30-35

0,5

1,1 1,0 1,0

3 3 3

3 3 3 3 3 3 3

3 3 3

3 3 3 3

Préchauffage

(minutes)

-

15 15 15 15

! les temps de cuisson sont purement indicatifs et peuvent être modifiés selon les goûts de chacun. En cas de cuisson au gril, placez toujours la lèchefrite sur le 1er gradin en partant du bas.

Température

préconisée

210 210 210

220 220

220-Max

220 220 220 220

210-230 210-230 210-230

180 180 200 200

Durée cuisson

(minutes)

75-80 75-80 75-80

85-90

110-115

95-100

120-125

105-110 100-110

90-95

55-60 60-65 40-45

30-35 30-35 45-50 50-55

FR

16

Indesit HIM 20 KA IX User Manual [ru, de, fr, en]
