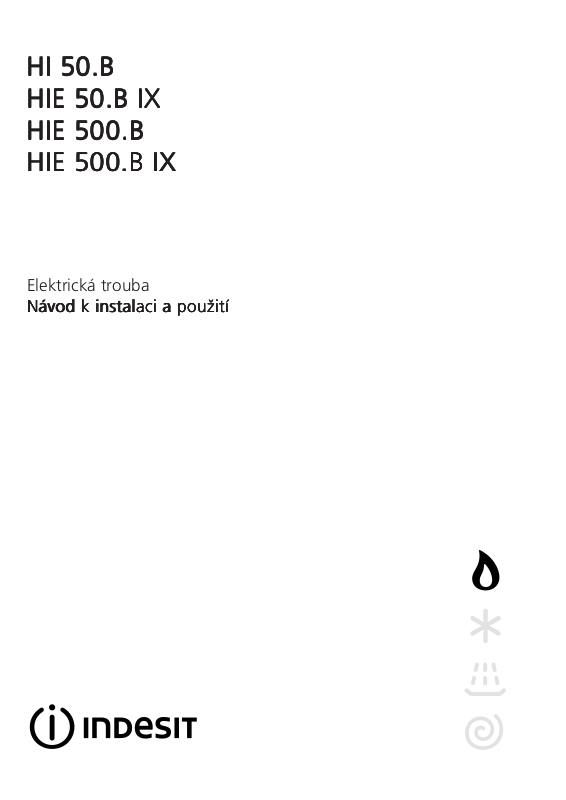

HI 50.B
HIE 50.B IX
HIE 500.B
HIE 500.B IX
Elektrická trouba
Návod k instalaci a použití
HI 50.B HI 50.B IX HI 500.B
HI 500.B IX
Elektrická trouba
Návod k instalaci a použití
Vážený zákazníku,
děkujeme Vám, že jste si zakoupil výrobek společnosti MERLONI Elettrodomestici, spa.
Při vybírání přístroje pečlivě zvažte, jaké činnosti a funkce od přístroje požadujete. To, že výrobek nevyhovuje Vaším pozdějším nárokům, nemůže být důvodem k reklamaci. Před prvním použitím si pozorně přečtěte přiložený český návod, který dodává firma Merloni Elettrodomestici, spa ke svým dováženým výrobkům a důsledně se jím řiďte. Veškeré výrobky slouží pro domácí použití. Pro profesionální použití jsou určeny výrobky specializovaných výrobců. Všechny doklady o koupi a eventuálních opravách Vašeho výrobku pečlivě uschovejte pro poskytnutí maximálně kvalitního záručního i pozáručního servisu.
Dodržování těchto zásad, povede k Vaší spokojenosti. V případě jejich nerespektování však nemůžeme uznat případnou reklamaci. Doporučujeme Vám po dobu záruční lhůty uchovat původní obaly k výrobku.
Než budete kontaktovat servisní středisko, pečlivě prostudujte návod na obsluhu a záruční podmínky uvedené v záručním listě. Pokud bude
při opravě zjištěno, že závada nespadá do záruky, uhradí vzniklé náklady zákazník.
Vážený zákazníku, návod který jste obdržel k našemu výrobku, vychází z všeobecného návodu pro celou výrobkovou řadu. Z tohoto důvodu může dojít k situaci, že některé funkce, ovládací prvky
a příslušenství nejsou určeny pro Váš výrobek. Děkujeme za pochopení.
Aby byla zajištěna řádná ÚČINNOST a BEZPEČNOST tohoto zařízení, doporučujeme Vám:
•Kontaktovat servisní středisku, které je autorizováno výrobcem.
•Vždy používat originální náhradní díly.
2
Návod k obsluze
CZ
HI 50.B
HI 50.B IX
HI 500.B
HI 500.B IX
ELEKTRICKÁ TROUBA
Obsah
Instalace, 4-6
Umístění
Elektrické připojení
Datový štítek
Popis spotřebiče, 7
Celkový náhled
Ovládací panel
Zapnutí a použití, 8
Uvedení spotřebiče do chodu
Using the cooking timer
Režimy pečení, 9-10
Režimy pečení
Praktické rady pro pečení
Tabulka pro nastavení
Varná deska, 11
Druhy varných desek
Zapnutí sklokeramické plotny
Praktické rady pro používání sklokeramické varné desky
Bezpečnostní opatření a rady, 12
Všeobecné bezpečnostní pokyny Vyřazení spotřebiče z provozu
Respektování a zachování životního prostředí
Údržba a čištění, 13
Vypnutí spotřebiče Čištění spotřebiče Čištění dvířek trouby Výměna žárovky Podpora
3
Instalace
!Před uvedením spotřebiče do provozu si pečlivě přečtěte tento návod. Jsou v něm uvedeny pokyny pro bezpečnou instalaci, používání a údržbu spotřebiče.
!Uschovejte tento návod pro další použití. V případě prodeje spotřebiče jej předejte novému majiteli.
Umístění
!Uchovejte obalové materiály mimo dosah dětí. Hrozí nebezpečí udušení. (viz Bezpečnostní opatření a rady).
!Spotřebič musí být nainstalován kvalifikovanou osobou podle daných předpisů. Nesprávná instalace může způsobit újmu lidem, zvířatům nebo škody na majetku.
Vestavění spotřebiče
Abyste zajistili správný chod spotřebiče, je nutné pro zabudování zvolit vhodný kuchyňský nábytek.
• Plochy přiléhající k troubě musí být vyrobeny ze žáruvzdorného materiálu.
•Nábytek s dýhovým povrchem musí být spojen lepidlem odolným proti teplotám vyšším než 100°C.
•Pro zabudování trouby pod pult (viz nákres) nebo do kuchyňské linky musí mít nábytek následující rozměry:
580
500
39 |
|
-0 |
560 +4 -0 |
480 |
+4 |
||
|
|
|
555
15
23 |
572 |
|
|
min |
45 |
min |
575-585 |
||
|
|
|
||
|
|
|
|
|
595 |
|
|
|
|
558 min
5453
595
! Nainstalovaný spotřebič již nesmí přijít do kontaktu s elektrickými součástkami. Údaje o spotřebě spotřebiče uvedené na jeho datovém štítku byly vypočítány speciálně pro tento typ instalace.
Ventilace
Abyste zajistili dostatečnou ventilaci spotřebiče, musí být odstraněna zadní stěna kuchyňského nábytku.
Pro správné provedení instalace doporučujeme usadit troubu na dvě dřevěné lišty, nebo na zcela rovný povrch o rozměrech alespoň 45 × 560 mm (viz nákres).
. |
45 |
mm |
. |
mm |
|
||
560 |
|
|
|
Vycentrování a připevnění
Připevněte spotřebič ke kuchyňskému nábytku tak, že otevřete dvířka trouby a troubu připevníte čtyřmi vruty, které zašroubujete do čtyř otvorů ve vnějším rámu.
Nastavte 4 západky tak, aby pasovaly do 4 otvorů na vnějším rámu. Seřiďte západky podle tloušťky desky kuchyňského nábytku tak, jak je ukázáno dole:
tloušťka 20 mm: odstraňte snímatelnou část (viz obrázek)
tloušťka 18 mm: použijte první drážku, která je už továrně nastavena (viz obrázek)
tloušťka 16 mm: použijte druhou drážku (viz obrázek)
Připevněte spotřebič ke kuchyňskému nábytku tak, že otevřete dvířka trouby a troubu připevníte čtyřmi vruty, které zašroubujete do čtyř otvorů ve vnějším rámu.
! Žádná ze součástí zajišťující bezpečný provoz tohoto zařízení nesmí být vyjímatelná bez pomoci nástrojů.
4
Elektrické připojení
Přístroj musí být připojen k hlavnímu vedení el. proudu. Je navržen tak, aby pracoval s různými hodnotami proudu, napětí a frekvence, jak je uvedeno na datovém štítku umístěném na spotřebiči (viz níže).
Plotna je připojena k troubě pomocí speciálního konektoru.
ZABUDOVANÁ PLOTNA
Pouze u vybraných modelů
BÍLÁ ČERVENÁ ŽLUTÁ MODRÁ ZELENÁ
ZABUDOVANÁ TROUBA
Montáž napájecího kabelu |
|
|
1. |
Otevřete |
svorkovnici |
pomocí šroubováku, kterým |
||
odstraníte boční úchyty krytu. |
||
Tahem šroubováku uvolněte |
||
kryt svorkovnice (viz nákres). |
2 Nainstalujte napájecí kabel tak, že odstraníte jeho upínací a tři dotykové šrouby L-N- .
Spojte vodiče s příslušnými svorkami: modrý ke svorce N, hnědý ke svorce L a žlutozelený ke svorce .
Svorkovnice je vyrobena pro 400 V třífázové zapojení (viz plánky dole).
400V3N-H05RR-F 5x2.5 CEI-UNEL 35363
N L3 L2 L1
5 |
3 |
1 |
|
4 |
2 |
|
|
P |
N |
L3 |
|
|
L2 |
L1 |
Jestliže má elektrická síť jiné parametry (viz plánky dole), |
||
proveďte |
zapojení do sítě s použitím propojení v boxu P. |
|
|
|
230V 1N-H07RN-F 3x4 |
N |
L |
CEI-UNEL 35364 |
|
5 |
3 |
1 |
4 |
2 |
400V2N-H05RR-F
4x2.5 CEI-UNEL 35363
N |
L2 L1 |
5 |
3 |
1 |
|
4 |
2 |
3.Zabezpečte kabel utažením upínacího šroubu.
4.Uzavřete kryt svorkovnice.
5
